Снегоход из бензопилы своими руками

Главная » Бензопилы

Когда приходит зимний сезон, поклонники активного отдыха отказываются от привычных способов передвижения, начиная искать что-то более практичное. И некоторые опытные умельцы создают функциональный снегоход из бензопилы своими руками.

ОГЛАВЛЕНИЕ:

  • 1 Самодельный снегоход из бензопилы
  • 2 Выбор бензопилы
  • 3 Схема изготовления снегоход из бензопилы «Урал» своими руками
    • 3.1 Стойки
    • 3.2 Гусеница
    • 3.3 Приводной вал
  • 4 Двигатель
    • 4.1 Звездочки
    • 4.2 Рулевое управление
  • 5 Тормозная система
  • 6 Советы по пользованию
  • 7 Отзывы

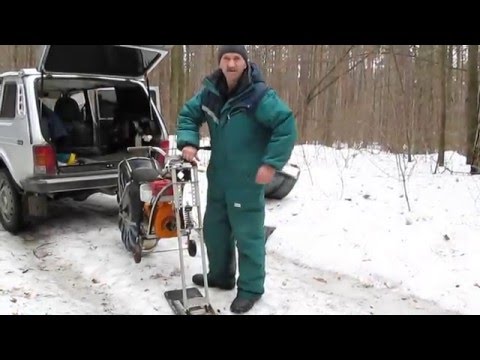

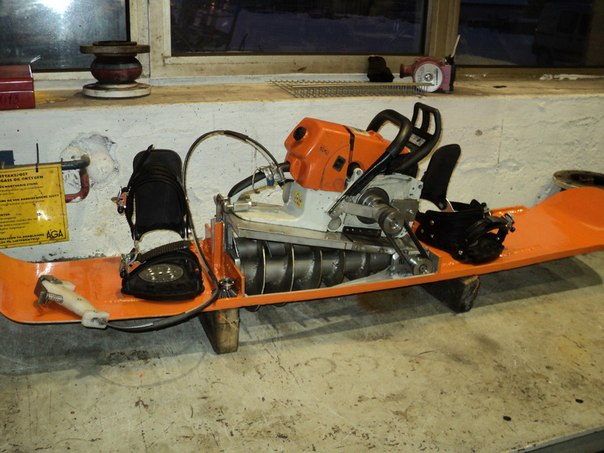

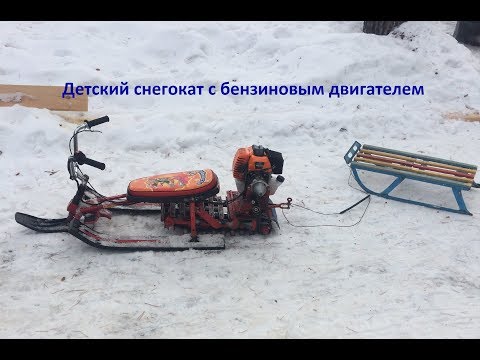

Самодельный снегоход из бензопилы

Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью отсутствует, поэтому любители порыбачить или поохотиться в снежный день начинают собирать снегоход своими руками.

В суровых условиях подобное транспортное средство просто незаменимо. Но приобрести его проблематично, что объясняется высокой стоимостью магазинных моделей. С целью экономии денег умелые мастера пытаются изобрести самодельный аналог из подручных средств. И наиболее часто они изготовляют снегоход из бензопилы.

Для предстоящей сборки разрешается использование любых доступных запчастей. Еще важно учесть следующие нюансы:

  1. В первую очередь нужно подготовить и изучить чертежи изготавливаемой самоделки, правильно распределив рабочие узлы и нужные детали.
  2. Дальше понадобится выбрать подходящую модель бензопилы. Рассматриваются агрегаты от разных фирм отечественного и зарубежного производства. Важно, чтобы они обладали нужной мощностью и подходили для будущего аппарат.
  3. Для создания каркаса будущего снегоката следует применить стальные уголки и подогнутые листы стали. На их основе изготовляется рама под стойки и к лонжерону.
  4. Следующий этап подразумевает проделывание технологических отверстий, которые понадобятся для вала и зубчатой передачи гусениц.
  5. После этого следует обустроить топливный бак и двигатель.
  6. Дальше устанавливается руль и трансмиссия.
  7. Еще при самостоятельном изготовлении снегохода нужно позаботиться о тормозной системе. Она играет важную роль для безопасности водителя.
  8. Дальше обустраивается система гусениц. При этом необходимости в обязательной сборке механизма нет, т.к. разрешается использование гусениц со старого трактора. А небольшой снегоход можно оборудовать любыми лыжами.

Выбор бензопилы

При желании изготовить самодельный снегоход нужно заняться поиском надежной и удобной бензопилы, которая послужит в качестве основы для будущего средства передвижения. На этапе выбора важно убедиться, что параметры агрегата соответствуют требуемым. В первую очередь учитывается мощность и экономичность. Еще бензопила не должна иметь большой вес.

Для реализации задумки по производству самодельного снегохода часто используется бензопила «Урал». Она характеризуется повышенной надежностью, незначительным весом и хорошей производительностью. К тому же инструмент экологически безопасный и не боится работы в сложных условиях.

Используя такую бензопилу, можно изготовить качественный агрегат, который способен передвигаться по любым снежным заносам.

Что касается технических характеристик, то они выглядят следующим образом:

  • Мощность — 3,68 кВт.
  • Вес — 11,7 кг.
  • Габариты — 46х88х46 см.

Следующей востребованной моделью для производства самодельного снегохода является бензопила «Дружба». Агрегат отличается доступной ценой и неплохими техническими характеристиками. На ее основе можно создать хорошее транспортное средство без лишних узлов и элементов.

Но у модели присутствуют некоторые недостатки, включая увеличенный вес и низкую мощность (1 кВт), а еще отсутствие крепежных мест для фиксации кожуха безопасности. По некоторым рабочим параметрам «Дружба» уступает современным бензиновым пилам.

Бензопила «Штиль» тоже отлично подходит для производства самодельных снегоходов. Являясь экологически чистой моделью, она полностью безвредна. При этом устройство характеризуется незначительным весом и почти бесшумной работой, если сравнивать ее с моделями отечественного производства. Однако стоимость мощного «Штиля» бывает чрезмерно высокой.

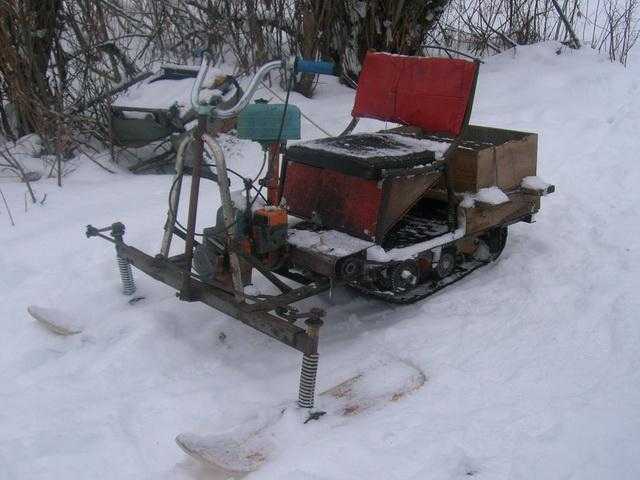

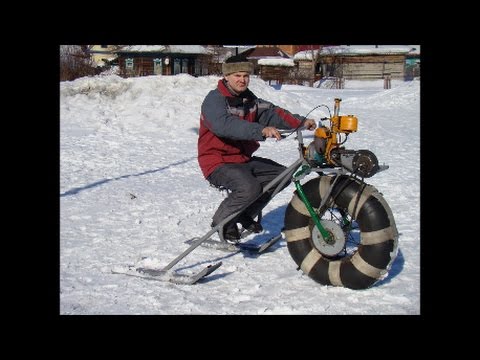

Схема изготовления снегоход из бензопилы «Урал» своими руками

Большинство мастеров отдают предпочтение отечественным моделям бензопил, аргументируя это их дешевизной и доступностью. Поэтому есть смысл изготовить первый снегоход из бензопилы советского производства.

В первую очередь понадобится собрать схемы и чертежи снегоката. Они необходимы для правильного соединения таких узлов:

  1. Силовая установка (еще нужно подумать над местом крепления ведущего вала).
  2. Трансмиссия.
  3. Гусеничный механизм или лыжи.

При этом необязательно заниматься гусеничным механизмом снегохода самостоятельно. Можно воспользоваться готовым комплектом от «Бурана».

Стойки

При обустройстве стоек используется стальной лист, разрезанный на уголки с размерами 3х3 см. Чтобы соединить их, используется стальная труба диаметром 30 мм. Таким методом получается сделать небольшой портал.

Для обустройства площадки методом точечной сварки соединяется стальной лист толщиной 2 мм с передней частью и серединой рамы будущего снегохода. Вскоре здесь будет произведена установка двигателя и редуктора бензопилы.

На участке задней части и середины рамы фиксируют модуль под монтаж кресла. Передок рамы и траверсы переднего моста закрепляются прочной балкой.

В конце этой балки прикрепляются втулки рулевых лыж, а по середине устанавливают стойку — она будет выполнять роль моторного подрамника.

В местах, где соединяются стойки, можно установить косынки стали, имеющие толщину 2 мм. Они необходимы для обеспечения надежности и долговечности транспортного средства.

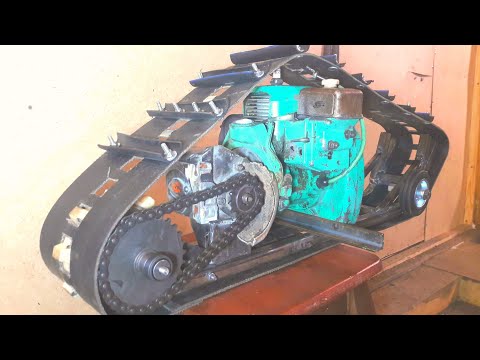

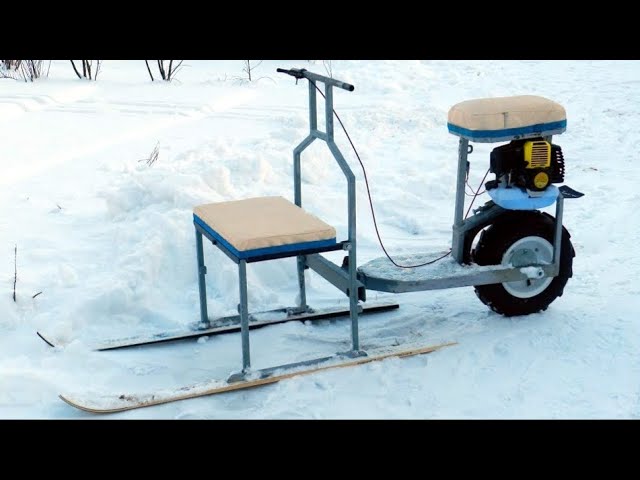

Гусеница

После установки крепления корпуса можно начинать обустраивать гусеницы. На этом этапе необходимо создать надежный механизм, который будет заниматься передвижением снегохода в самых сложных условиях.

При создании компактной версии снегохода необходимость самостоятельно собирать гусеницы исключается. Вместо этого допускается использование готовых гусениц со старого «Бурана». Однако придется немного переработать конструкцию, сделав меньшей как минимум на 50 см. Для соединения используется транспортная лента. Зубчатое колесо и звездочка 2 ступени цепной передачи производятся из капронового листа толщиной 1,5 см.

Приводной вал

Вал привода изготовляется из стальной трубы, диаметр которой составляет 1,4 см. К нему фиксируют фланцы и зубчатые колеса. На конце приводного вала устанавливают наконечники цапфы с предусмотренными местами под монтаж подшипниковых элементов.



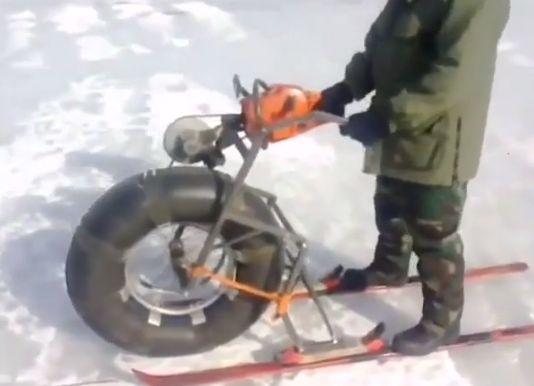

Двигатель

Ключевым узлом самодельного снегохода является двигатель. В отличие от остальных деталей, таких как шина или цепь, этот агрегат должен функционировать без малейших сбоев. В противном случае машина останется неподвижной или заглохнет в неподходящий момент.

Поэтому к вопросу выбора и монтажа двигателя необходимо относиться со всей ответственностью. При желании выбрать движок от импортной бензопилы рекомендуется остановиться на модели «Штиль».

Следующим, не менее важным, узлом системы, является редуктор. Он тоже играет ключевую роль в безотказной работе снегохода.

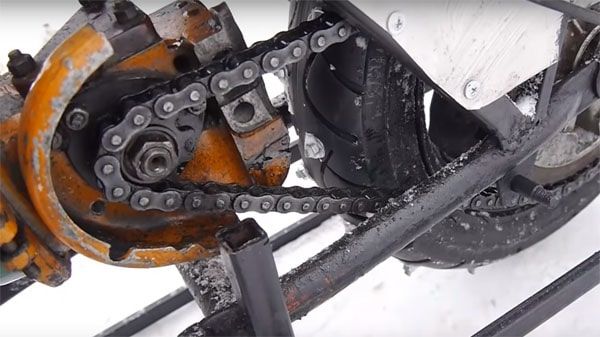

Звездочки

На правом наконечнике имеется специальный паз под монтаж звездочек цепной передачи. Речь идет о звездочке гусеничного вала, которую фиксируют посредством гайки. Для реализации такого действия на наконечнике изготавливают соответствующую резьбу.

Наконечник вала обладает аналогичными габаритами, а его крепление выполняют точно так же, как и звездочки вала.

Звездочку с наибольшим количеством зубьев устанавливают на первой ступени трансмиссии. Силовая установка «Урала» насчитывает до 38 зубьев.

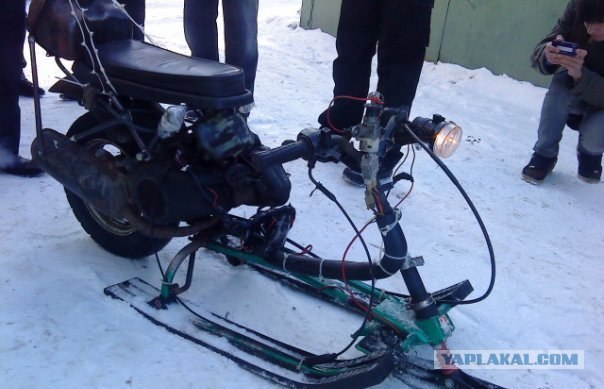

Рулевое управление

Для производства функционального и комфортного самохода, которым будет легко управлять неопытному водителю, можно применить любой доступный руль, включая велосипедный. При таком раскладе понадобится обеспечить ручное управление оборотами, что требует некоторых усилий. Избежать лишней траты времени можно с помощью использования руля от мопеда или мотороллера, который уже оборудован узлом управления мощности. В таком случае конструкция станет максимально комфортной и надежной.



Тормозная система

В классическом исполнении самодельный снегоход не оборудован системой торможения. Она необязательна, т.к. агрегат не может развивать большую скорость. Однако, если есть желание устранить проблему, можно обустроить простой тормозной механизм.

Советы по пользованию

Важно понимать, что любые самодельные транспортные средства тяжело регистрируются в официальных органах, что означает следующее:

  1. По закону, снегоход из бензопилы нельзя назвать регламентированным транспортным средством, поэтому ответственность за эксплуатацию и возможные последствия лежит только на его владельце. Чтобы избежать проблем, рекомендуется использовать агрегат в отдаленных от разных служб местах.
  2. Несмотря на сходства, снегоход и плавающий вездеход являются разными машинами.
  3. Из-за незначительной мощности двигателя использовать снегоход для транспортировки грузов не рекомендуется. Аппарат подходит для передвижения одного человека.
  4. Если устройство будет эксплуатироваться в ночное время, на него можно установить осветительные приборы. Они повысят функциональность снегохода и сделают его комфортным для разных условий эксплуатации.

Отзывы

Кирилл, 43 года: «В свободное от работы время люблю посидеть в гараже и что-то смастерить. Одним из будущих проектов было изготовление снегохода из бензопилы. Использовал старую 1-киловатную «Дружбу» и несколько доступных деталей. Аппарат получился достаточно быстрым и надежным. Разгоняется до 30-35 км/ч и сохраняет устойчивость при езде по заснеженному бездорожью».

Максим, 55 лет: «Буквально за выходные смастерил снегоход из бензиновой пилы. Понравилась его компактность, мобильность и устойчивость к суровым условиям эксплуатации. Передвигаюсь на самодельном снегокате из одного села в другое, когда нет возможности использовать автомобиль».

Валентин, 39 лет: «Идея создания снегохода появилась достаточно давно. Долго не находил свободного времени, но все-таки решил посидеть несколько вечеров в гараже, занимаясь этой самоделкой. Теперь радуюсь, что могу свободно брать с собой снегоход на рыбалку или охоту. Аппарат получился быстрым и легким».

Понравилась статья? Поделиться с друзьями:

технические характеристики, как сделать своими руками

Аэросани – это уникальное транспортное средство, по проходимости по снегу этому виду транспорта нет равных. Поэтому, они считаются незаменимым помощником для любого рыболова. С точки зрения конструкции, это транспортное средство с полозьями для движения по снегу, а передвигается оно с помощью авиационного пропеллера, который вращает бензиновый двигатель.

Сани способны развивать скорость до 150 км/час, что является неоспоримым преимуществом перед снегоходами. При наличии кабины и мягкой подвески, аэросани могут оказаться наиболее комфортным транспортным средством после автомобиля. Но автомобиль по непроходимым просторам, засыпанным снегом, не поедет.

На первый взгляд, все очень сложно, но если вникнуть, то никаких сложностей нет, и аэросани реально сделать самому из подручных средств, не затрачивая огромных усилий.

Содержание

  • 1 Технические характеристики аэросаней
    • 1.1 Грузоподъемность
    • 1.2 Дальность передвижения
    • 1.3 Запас топлива
    • 1.4 Скорость хода
    • 1.5 Конструкция тормозов и пуска двигателя
  • 2 Особенности аэросаней для рыбаков
  • 3 Как сделать аэросани своими руками
    • 3.1 Конструкция корпуса
    • 3.2 Винтомоторная система
    • 3.3 Ходовая подвеска
    • 3.4 Как оборудовать аэросани?
    • 3.5 Аэросани на основе двигателя от бензопилы
  • 4 Техника безопасности

Технические характеристики аэросаней

Аэросани – это, по сути, бензопила, но при относительно не большой мощности удается развивать большую скорость. Например:

  • Обороты двигателя – 4700.
  • Мощность – 15 л.с.
  • Максимальное усилие пропеллера – 62 кг.
  • Диаметр винта – 1300 мм.
  • Наибольшее число оборотов винта – 2300.
  • Передаточное число редуктора – 1,85.
  • Площадь полозьев – 0,68 м квадратных.
  • Вместительность бака для топливного – 40-50 л.
  • Наибольшая скорость – 40-50 км/час.
  • Наибольшая скорость по твердому снегу – 50-70 км/час.
  • Наибольшая скорость по снегу, на просторах – 70-80 км/час.
  • Наибольшая скорость по снежному насту – 100-110 км/час.
  • Максимальный вес (без водителя) – 90,7 кг.
  • Максимальный вес с грузом – 183 кг.

Грузоподъемность

Грузоподъемность – это полный вес транспортного средства с пассажирами и амуницией. В аэросанях могут находиться до 5-ти человек. Поэтому, в полном снаряжении вес транспортного средства может достигать 300 кг.

Другими словами, аэросани – это довольно вместительный вид транспорта, позволяющий перевозить людей и грузы на значительные расстояния в условиях тотальной заснеженности. Они так же могут оказаться не заменимыми в условиях рыбалки или охоты.

Дальность передвижения

Если на транспортном средстве установлен не мощный двигатель, то одного бака, емкостью в 40 литров хватает, чтобы проехать до 300 км.

Запас топлива

Как правило, устанавливается стандартный бак на 40-50 литров. Кроме этого, в дорогу нужно взять емкость с топливом, объемом в 20 литров. Этого топлива вполне достаточно, чтобы преодолеть значительное расстояние без дозаправки. В любом случае, нужно правильно рассчитывать запас топлива, так как в заснеженной глуши, вряд ли удастся дозаправиться.

Скорость хода

По обычному укатанному снегу аэросани можно разогнать до 50-ти км/час, а по нетронутому, давно лежащему снегу – до 80-ти км/час. Наличие твердого наста позволяет разогнать конструкцию до 110 км/час. При подобной скорости появляется опасность опрокидывания, поскольку устойчивость аэросаней снижается.

Конструкция тормозов и пуска двигателя

Поскольку аэросани являются эксклюзивным видом транспорта, то система тормозов имеет далеко не классическую конструкцию. Конструкция тормозов напоминает своеобразные скребки, которые монтируются на концах задних лыж. Приводятся они в действие с помощью тросов, идущих от педали тормоза. При нажатии на педали, скребки опускаются вниз, чем и замедляют ход аэросаней.

Особенности аэросаней для рыбаков

Аэросани для рыбаков зимой, настолько полезные, как и лодка летом, хотя на плавсредстве летом далеко не заедешь. И, тем не менее, на аэросанях можно смело добраться до центра любого водоема, при наличии прочного льда. Хотя, если сравнить с автомобилем, то на аэросанях можно добраться и по глубокому снегу, чего не сделаешь на автомобиле. К тому же, толщина льда требуется несколько меньше, поскольку аэросани значительно легче.

Как сделать аэросани своими руками

Как показывает практика, изготовить аэросани не так уж и сложно, хотя придется запастись временем, инструментом, материалами для работы и чертежами. При этом, необходимо соблюдать точность в изготовлении, поскольку здесь законы физики и аэродинамики выдвигаются на передний план. От подобных знаний будет зависеть качественная работа всех агрегатов, а значит – долговечность транспортного средства.

Аэросани для рыбаков Вжик


Watch this video on YouTube

Конструкция корпуса

Начинают изготавливать аэросани с изготовления корпуса, который состоит из каркаса и обшивки. Чтобы каркас имел значительную прочность, в конструкции предусмотрено два лонжерона. Они имеют следующие размеры: 35х35х2350 мм. Кроме них, в конструкцию введены силовые стрингеры в количестве 5-ти штук, размерами 20х12х2100 мм. Плюс ко всему, корпус располагает передним отсеком и отсеком сзади, где должен расположиться двигатель. Корпус должен иметь аэродинамические формы, поэтому он имеет сужение в передней части.

Весь корпус, на всем протяжении усилен четырьмя шпангоутами, расположенными на равном расстоянии один от другого. Они выполнены сплошными из фанеры, толщиной 10 мм. Шпангоуты, для большей надежности, особенно широкие, имеют поперечное усиление специальными балками.

В первую очередь монтируется нижняя рама, на которую устанавливаются шпангоуты. Здесь же монтируются распорки, которые крепятся к шпангоутам уголками. После этого, закрепляются стрингеры. Каркас клеится казеиновым клеем. Места стыков фиксируются с помощью марли, после чего, эти места обильно пропитываются клеем. Возможен и другой вариант: сначала бинт пропитывается клеем, а потом им обматывают точки соединений.

Корпус обшивается листами фанеры, а поверх монтируется обшивка из дюралюминия. Сидение для водителя может быть сделано так же из фанеры или установлено заводское пластиковое. В задней части, за сидением, располагается место для багажа, где могут храниться инструменты, запасные части, емкость с бензином, а также личные вещи рыболова.

Винтомоторная система

Винтомоторная установка требует более серьезного подхода, нежели сборка кабины и корпуса. Для вращения винта большей частью берут двигатель от мотоцикла ИЖ-56. Вал винта монтируется на подшипник, который располагается на каркасе.

Двигатель крепится на деревянной плите, с помощью двух кронштейнов и четырех подкосов. Плита имеет размеры 385х215х40 мм. Плиту желательно обшить с двух сторон фанерой, толщиной 5 мм. К лапкам подкосов крепятся дюралюминиевые уголки.

Чтобы можно было регулировать клиноременную передачу на винт, между швеллерами и плитой предусмотрена пластина из фанеры или текстолита. Охлаждение двигателя осуществляется вентилятором, который установлен на картере посредством кронштейна.

Ходовая подвеска

Монтаж ходовой части – это продолжение 2-х предыдущих этапов. В качестве лыж служит фанера, толщиной 10 мм. Для усиления их применяется более толстый брус, а верхняя часть лыжи обшивается нержавейкой. Весь механизм лыжи крепится к корпусу при помощи винтов М6.

Конструкция лыжи состоит, так же из подреза, который сделан из трубы, диаметром 8 мм. На концах труба сплюснута. Труба крепится в средней части крепления под «кабанчиком». Подрезы позволяют аэросаням сохранять устойчивость на поворотах.

Передняя часть лыж изгибается. Для этого, лыжа помещается в кипяток (только та часть, которую нужно изогнуть) и изгибается с помощью приспособления (стапеля). Чтобы передняя часть лыжи сохранила форму, устанавливается пластина из металла. Рессора лыжи сделана из дерева и имеет три части.

Из березы делается нижняя часть, которая имеет размеры 25х130х1400 мм. К ней крепится полуось. Верхняя и средняя часть – сосновые. Вместе они соединяются болтами М8 и листами дюралюминия. В передней части лыжи предусмотрен специальный амортизатор, который не дает возможности лыже зарываться в снег при движении. Сделан он из резинового жгута. Задняя часть аэросаней и так тяжелее, а вместе со жгутом лыжа всегда направлена вверх.

Ускорение движения аэросаней осуществляется за счет нажима на соответствующие педали, а изменение направления движения – посредством рулевой колонки.

Чтобы не было никаких проблем с работой аэросаней, лучше взять готовый пропеллер, так как самостоятельно его изготовить весьма трудно, тем более, с первого раза.

Как оборудовать аэросани?

Любое транспортное средство должно иметь несколько обязательных приборов, таких, как спидометр, тахометр, амперметр и замок зажигания. Не помешает и указатель уровня топлива. Все основные приборы устанавливаются на передней панели, изготовленной из текстолита.

Можно установить какие-то дополнительные приборы, но только, если имеется, хоть какой-то смысл. Ну, например, GPS-навигатор, который может понадобиться, если путь длинный и незнакомые места.

В кабине так же должен находиться рычаг воздушной и дроссельной заслонки карбюратора. С левой стороны кабины желательно установить зеркало заднего вида, а сверху кабины – козырек.

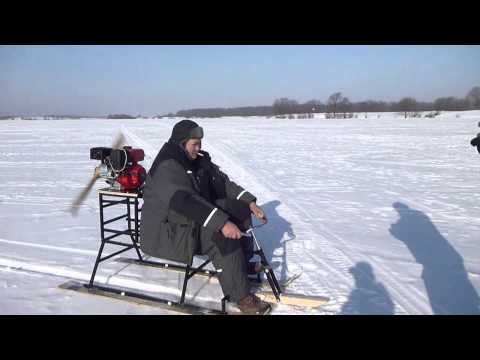

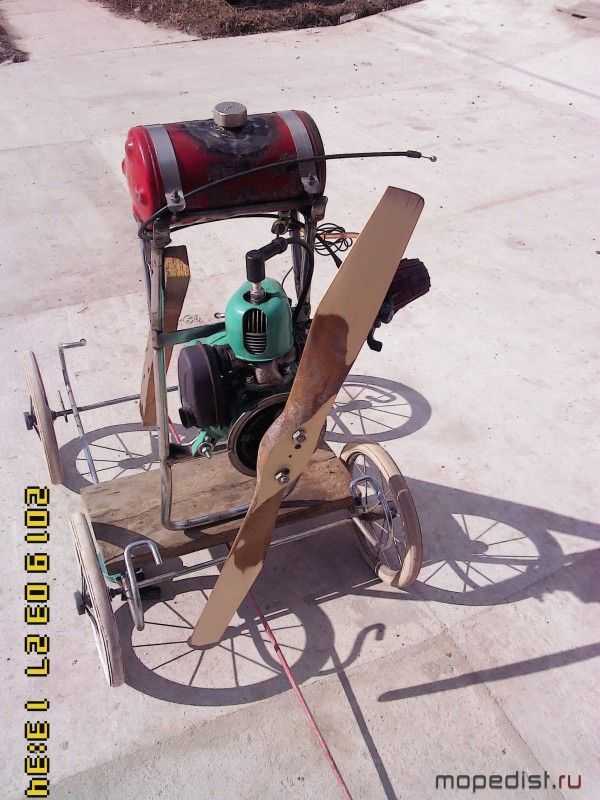

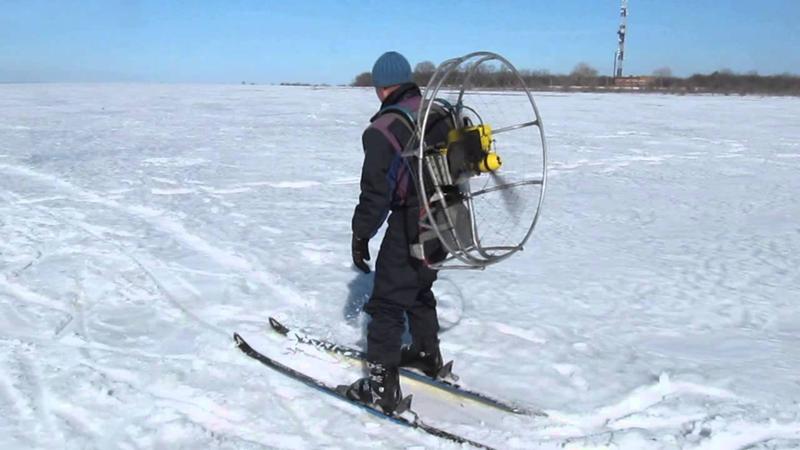

Аэросани на основе двигателя от бензопилы

Подобная конструкция намного проще, чем вышеописанная конструкция. В качестве двигателя здесь используется мотор от бензопилы. Несмотря на свою простоту, на подобных аэросанях вряд — ли кто-нибудь решится поехать на рыбалку.

Для передвижения на серьезные расстояния необходим мотор, мощностью около 12-ти л. с., а мощность мотора от бензопилы – всего лишь 4 л.с. Принцип монтажа такой же, как и в первом случае.

Если водоем расположен не далеко, всего в нескольких километрах, то можно проехать на рыбалку и на таких аэросанях, обустроив их местом для перемещения рыболовных принадлежностей.

Техника безопасности

Такая конструкция, как аэросани, требует особого внимания, так как имеется вращающая деталь, которая несет в себе потенциальную опасность для окружающих. Этой деталью является вращающийся винт или, как его называют, пропеллер. Чтобы в область его вращения не попал человек и не получил травму, его необходимо спрятать в специальный кожух. Кроме того, что этот кожух защитит окружающих, он защитит и сам винт от инородных предметов, которые просто его могут сломать.

В процессе работы следует строго соблюдать все размеры, данные на чертежах. Самостоятельное изготовление требует большой внимательности: необходимо проконтролировать каждое болтовое соединение, особенно на лыжах, так как они испытывают основную нагрузку.

В процессе эксплуатации следует регулярно проверять места крепления, а также сам пропеллер на дефекты. Кроме этого, следует обращать внимание на нормальную работу двигателя, на наличие горючего и уровня масла. Только так можно рассчитывать на безотказную работу самодельного устройства, тем более, если оно рассчитано на длительную эксплуатацию.

Комфортные Аэросани для охоты, рыбалки и отдыха


Watch this video on YouTube

Аэросани способны облегчить жизнь рыбака и весьма существенно, особенно в заснеженных районах. Это единственное транспортное средство, не считая снегохода, на котором можно без проблем перемещаться в таких условиях на дальние расстояния.
