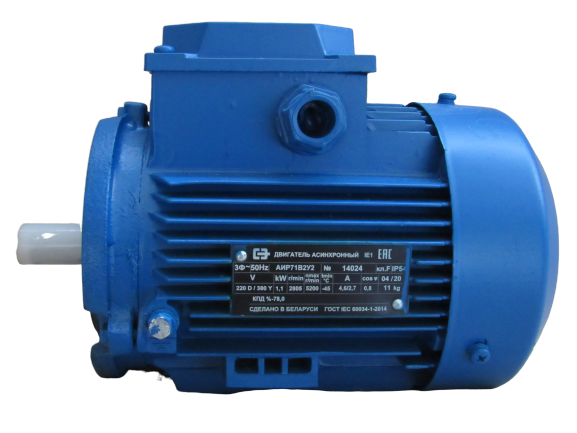

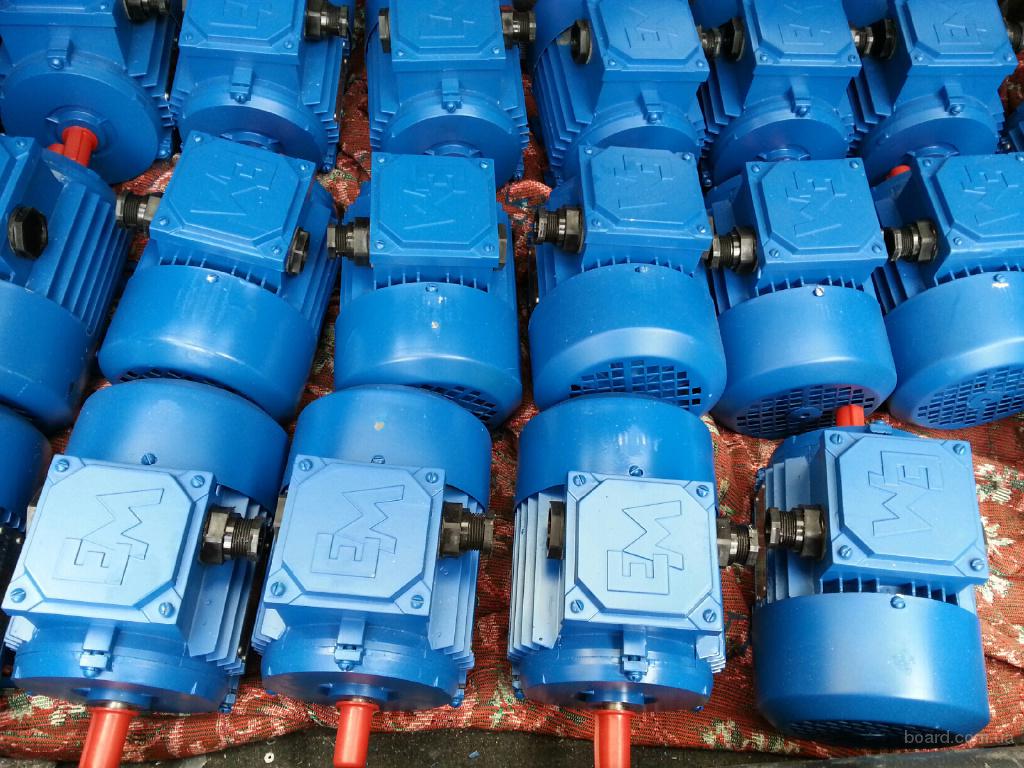

Электродвигатель АИР71В2 1,1кВт | АИР71В4 0,75кВт | АИР71В6 0,55кВт

Общепромышленные трехфазные асинхронные электродвигатели АИР71В2, АИР71В4, АИР71В6, АИР71В8 изготавливаются по умолчанию:

• на напряжение 220/380В (шесть клемм в коробке выводов).
• климатического исполнения У, категории размещения – 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
• режим работы – продолжительный, S1.
• степень защиты – IP55

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.

Монтажное исполнение двигателей:

• на лапах (IM 1081, 1001, 1011, 1031)
• фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
• комбинированные, лапы+фланец (IM 2081, 2001, 2011, 2031).

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479 в разделе нашего сайта “Ссылки”.

Двигатели аналогичны по размерам и параметрам двигателям 5АИ 71 В4 (2, 6, 8), 4ААМ 71 В4, А71В4.

Нужны цены? Жмите здесь → Прайс лист электродвигателей АИР

Технические характеристики

Марка	Мощн. кВт	Об/мин. * (синхр)	Ток при 380В, А*	KПД %*	Kоэф. мощн.	Iп/ Iн	Мп/ Мн	Мm/ Мн	Момент Н·м	Момент инерц. , кг·м2*	Масса, кг*	Цена, с НДС**
АИР71В2	1,1	2840 (3000)	2,61	76,2	0,84	6,9	2,2	2,3	3,7	0,0008	11
АИР71В4	0,75	1390 (1500)	2,05	73	0,76	6	2,3	2,3	5,15	0,0015	11
АИР71В6	0,55	880 (1000)	1,8	65	0,72	4,7	1,9	2,1	5,97	0,0020	11
АИР71В8	0,25	645 (750)	1,1	54	0,61	3,3	1,8	1,9	3,7	0,0025	9

* – параметры имеют незначительные отличия в зависимости от производителя эл-двигателя. Масса приведена для алюминиевого корпуса, IM1081.

** – цена двигателя указана с учетом монтажного исполнения IM1081(на лапах), монтажное исполнение IM3081,2081,3681,2181 +5%

Габаритно-присоединительные размеры

Размеры IM1081-3081-2081Размеры IM3681-2181

Марка	Габаритные,мм			Присоединительные размеры по ГОСТ31606, мм												Прочие
	l30	h41	d24	d10	l1	l10	l31	b10	d1	h	d20	d25	d24	d22	n	h5	b1	d11
АИР71В	295	205	200	7	40	90	45	112	19	71	165	130	200	12	4	21,5	6	М6

Габаритные размеры приведены без упаковки для монтажного исполнения IM2081 (лапы+фланец) и могут незначительно различаться в зависимости от завода-изготовителя.

Марка

Присоединительные размеры по ГОСТ31606, мм

IM3681 (B14A)

IM3681 (B14B)

Прочие

d10

l1

l10

l31

b10

d1

h

d20

d25

d24

d22

n

d20

d25

d24

d22

n

h5

b1

d11

АИР71В

7

40

90

45

112

19

71

85

70

105

М6

4

115

95

140

М8

4

21,5

6

М6

Габаритные размеры приведены без упаковки для монтажного исполнения IM2081 (лапы+фланец) и могут незначительно различаться в зависимости от завода-изготовителя.

Электродвигатели применяются для комплектации различного промышленного оборудования: насосов, задвижек. вентиляторов и др.

Ранее двигатели выпускались под марками:

• АИР 71 В2, 1,1кВт, 3000 об/мин – 4АА71В2, 4ААМ71В2
• АИР 71 В4, 0,75кВт, 1500 об/мин – 4АА71В4, 4ААМ71В4
• АИР 71 В6, 0,55кВт, 1000 об/мин – 4АА71В6, 4ААМ71В6
• АИР 71 В8, 0,25кВт, 750 об/мин – 4АА71В8, 4ААМ71В8

Электродвигатель АИР 71 – таблица цен, характеристик, размеров асинхронных АИР71 380В

Электродвигатели АИР 71 – это асинхронные трехфазные электрические двигатели с высотой до оси вала 71 мм. Тип ротора – короткозамкнутый, напряжение питания 380/660В или 220/380В. Производятся с частотой вращения – 3000, 1500, 1000, 750 об/мин, мощностью от 7,5 кВт, 11 кВт, 15 кВт, 18,5 кВт. Режим работы – продолжительный S1. Класс теплостойкости изоляции F – до 150°С. Материал корпуса – чугун/силумин/алюминий. Степень защиты от влаги и пыли – IP54. Крепежные и габаритные размеры – ГОСТ 3716-2012.

• Каталог
• Характеристики
• Цены
• Размеры
• Производители

Цена

от 1702 грн

Хочу узнать больше о ценах

Каталог электродвигателей АИР 71

Технические характеристики двигателя АИР 71

В таблице технические характеристики электродвигателей АИР 71 взятые из паспорта двигателей АИР: мощность, напряжение, частота вращения, номинальный ток, отношения моментов, пускового тока к номинальному, масса. Более подробная информация в справочнике обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Электродвигатель АИР	Технические характеристики								Вес, кг
	Мощность, кВт	Частота вращения, об/мин	Напряжение питания, В	Номинальный ток, А	Мп/Мн	Mmax/Мн	Iп/Iн	Момент инерции, кг∙м2

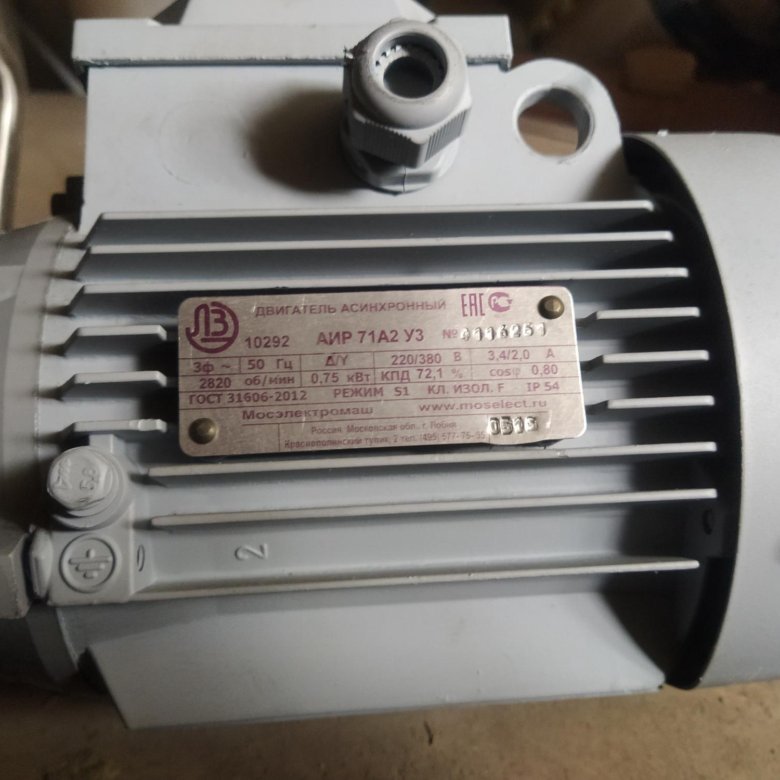

71 A2	0,75	3000	220/380	1,17	2,2	2,3	7,1	0,0006	8,7
71 B2	1,1			2,6			6,9	0,0008	10,4
71 A4	0,55	1500		1,17	2,4		5,2	0,0010	8,7
71 B4	0,75			2,05	2,3		6,0	0,0015	10
71 A6	0,37	1000		1,3	1,9	2,0	4,7	0,00015	8,4
71 B6	0,55			1,8		2,1		0,0002	10
71 B8	0,25	750		1,1	1,8	1,9	3,3	0,0025	9

Чертеж и габаритно-присоединительные размеры

Все трехфазные электродвигатели АИР71 с короткозамкнутым ротором имеют схожие габариты, отличие размеров зависит от условной длины сердечника и мощности – влияет на длину корпуса, расстояние между крепежными отверстиями на лапах и диаметр вала. Диаметр и высота корпуса, диаметр фланца и прочие размеры во моделях АИР 71 будут идентичны.

Двигатель	Обозначение сердечника	Количество полюсов	Габариты корпуса				Крепеж по фланцу			Размеры вала					Крепеж по лапам
			L	D	H	L2	D1	D2	D3	L3	D4	h3	B1	Н1	В	D5	L1
АИР71	A	2/4/6	270	145	195	45	200	165	130	40	19	21,5	6	71	150	7	90
	B	2/4/6/8

Схемы подключения АИР71 к сети 220/380 Вольт

Электродвигатель АИР 71 подключается к сети питания переменного тока с напряжением 380/660В или 220/380 по схемам подключения звезда/треугольник. Нижнее напряжение – для схемы “треугольник”, верхнее для схемы “звезда” – мотор работает с максимальным КПД.

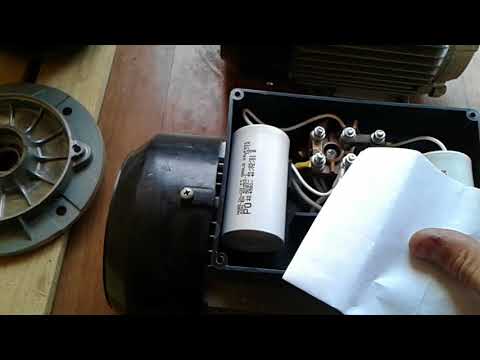

Подключение к однофазной бытовой сети 220В возможно только через пусковой и рабочий конденсаторы с потерей мощности 30%.

Монтажные исполнения

Расшифровка маркировки АИР 71

Правила монтажа и эксплуатации

Бесперебойная работа электродвигателя АИР 71 зависит от соблюдения условий эксплуатации и правильного монтажа к исполнительному механизму. Этапы подготовки к вводу в эксплуатацию электродвигателя АИР 71:

1. Изготовление фундамента или прочного основание – обеспечивающего надежное крепление, защиту от вибраций и необходимые условия для нормальной передачи крутящего момента;
2. Обеспечить свободный приток воздуха к заднему кожуху, где установлен вентилятор;
3. Соблюсти соосность вала электродвигателя АИР71 и оборудование к которому подключается, произвести балансировку соединительных деталей;

После окончания монтажа, перед запуском нужно проверить:

1. Сопротивление изоляции обмоток;
2. Частоту и напряжение питающей сети;
3. Правильность схемы подключения согласно указанной на бирке;
4. Возможность вращения ротора от руки;
5. Надежно закрепить токоведущий кабель и заземляющий провод.

Работа электромотора без защитной электроаппаратуры не допускается.

Техническое обслуживание

Техническое обслуживание электродвигателя АИР71 включает в себя ТО-1 и ТО-2.

ТО1 – наружный осмотр, исправность пускозащитной аппаратуры, проверку заземления, нагрева корпуса, замеры уровня вибрации и шума на соответствие паспортных данных

Техническое обслуживание ТО2 предусматривает очистку от грязи, пыли которые могут повлечь снижение сопротивления изоляции и мешают нормальному охлаждению, а также выполняют проверку электродвигателя АИР71:

1. Насаженных на вал шкивом или муфт;
2. Надежности крепления к фундаменту;
3. Исправность предохранительной аппаратуры;
4. Сопротивление изоляции обмотки и кабелей;
5. Уровень шума и вибрации.

Возможные неисправности и их устранение

В таблице указаны возможные неисправности электродвигателей АИР71 в период эксплуатации, причины их появления и методы устранения.

Неисправность АИР71	Причина	Метод устранения
Двигатель гудит, но вал не вращается	Напряжение отсутствует, либо слишком низкое	Проверить сеть питания
	Не верно подключены начало и конец обмотки статора	Подключить фазы согласно схемы
	Превышена нагрузка	Снизить или заменить на более мощный
Внезапная остановка двигателя	Прекратилась подача напряжения	Устранить разрыв цепи
	Заклинивание мотора или оборудования	Устранить заклинивание
	Срабатывание защиты	Найти и устранить причину
Частота вращения вала ниже номинальной	Отсоединение одной из фаз	Подключить фазу
	Снизилось напряжение сети питания	Восстановить напряжение
	Нагрузка выше допустимой	Уменьшить нагрузку до указанной в паспорте
Перегрев двигателя выше допустимого	Напряжение питания выше или ниже нормы	Подать напряжение согласно схемы подключения
	Проблемы с работой вентиляции	Проверить крыльчатку и кожух вентилятора на наличие поломок и загрязнений
	Повышенная нагрузка	Уменьшить
Перегрев обмотки статора, не раскручивается до номинальных оборотов	Межвитковое замыкание	Перемотать статор
	КЗ между фазами
	Обрыв фазы
Стук или перегрев подшипников	Несоосность валов	Выполнить центровку
	Выход из строя подшипника	Заменить
Вибрация выше нормальной	Жесткость фундамента недостаточна	Укрепить фундамент
	Отсутствие соосности валов	Обеспечить соосность
	Разбалансирована муфта	Отбалансировать
Низкое сопротивление изоляции	Влажная или загрязненная обмотка	Очистить и высушить

Производители двигателей АИР71

На рынке Украины продаются асинхронные электродвигатели АИР 71 производства Китая, Белоруссии, Украины, России. Также встречаются аналоги, которые имеют такое же строение и конструктивные исполнения по ГОСТ 2479-79: АМУ 71, 5АИ 71, 4АМ 71, 5АМ71, АД71, 4А71.

Производитель	Рейтинг качества*	Характеристика двигателей АИР71
Дешевый Китай	⭐⭐	Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай	⭐⭐⭐⭐	Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина	⭐⭐⭐⭐(⭐)	Не производит, только 4АМУ и 6АМУ
Беларусь	⭐⭐⭐⭐⭐	Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Цены

Цена электродвигателя АИР 71 зависит мощности и оборотов, производителя. У каждого производителя отличается качество материалов, устойчивость к перегрузкам (сервис-фактор), которые определяют долговечность двигателя АИР71. Цена указана за монтажное исполнение IM1081, стоимость IM2081, IM3081 на 5% дороже.

Электродвигатель АИР 71	Цена, грн с НДС
	Беларусь	Украина	Китай (низкое качество)	Китай (высокое качество)	«Владимирский ВЭМЗ» с хранения
0,75 кВт 3000 об/мин	3810	3420	1702	2970	2600
1,1 кВт 3000 об/мин	3920	3520	1880	3170	2400
0,55 кВт 1500 об/мин	3810	3420	1702	2970	2600
0,75 кВт 1500 об/мин	3920	3520	1880	3170
0,37 кВт 1000 об/мин	3810	3420	1820	3090	2400
0,55 кВт 1000 об/мин	3920	3620	1910	3247	2600
0,25 кВт 750 об/мин	3960	3560	2230	3560	2400

Украинские производители выпускают двигатели АИР исключительно до габарита 100 мм, это максимум 4 кВт. Новая Каховка НЕ производит эл двигатели АИР 71 – только 4АМУ и 6АМУ. Будьте внимательны при покупке и не переплачивайте мошенникам.

Где и как купить электродвигатель АИР 71?

У нас Вы можете купить электродвигатель АИР71 производства Украины, Китая, России или Беларуси по дилерской цене. Оплата согласно счета с НДС или без НДС, наложенным платежом на отделении перевозчикам. Доставка любой удобной транспортной компанией: Новая Почта, Интайм, САТ, Деливери или самовывозом со склада. Гарантия на электродвигатели от 12 до 24 месяцев, в зависимости от производителя. Доступ комплектующим и запчастям по истечению гарантийного срока. Устраним неисправности и выполним капитальный ремонт электродвигателя АИР 71 – перемотка обмотки статора и ротора, замена подшипников, восстановление вала и посадочных мест. Установим электромагнитный тормоз, тепловое реле, радиально-упорные подшипники, частотный преобразователь, устройство плавного пуска.

Для покупки двигателя АИР 71 или бесплатной консультации – свяжитесь с менеджером!
