Круг алмазный шлифовальный: виды, маркировки, зернистость

Алмазный шлифовальный круг уже давно стал обыденным абразивным инструментом, доступным даже для домашних пользователей. Это стало возможным благодаря значительному удешевлению производства искусственных алмазов, которые сейчас покрывают более 90 % потребностей абразивной промышленности. Алмазные круги обычно изготавливают из металла (стали или сплавов алюминия) и наносят на их поверхность достаточно тонкий слой абразивной смеси из бакелитовой смолы с алмазной крошкой. Такой инструмент до сих пор имеет непревзойденную твердость. Причем единственный материал, который близок к алмазу по этому параметру — это кубический нитрид бора (эльбор, боразон). Алмазные шлифовальные круги вне конкуренции при шлифовке твердых сплавов, металлокерамических композитов, ферритов и других материалов повышенной твердости.

Виды алмазного инструмента для шлифования по ГОСТ

Разновидности конструкций и виды рабочих поверхностей шлифовальных алмазных дисков регламентируются ГОСТ 24747-90, который полностью соответствует требованиям нормативов Федерации европейских производителей абразивов (FEPA, Federation of European Producers of Abrasives). Указанный ГОСТ и стандарт ISO 6168-79, принятый на основе классификации FEPA, регламентируют и кодируют:

  1. Конструкцию и геометрические параметры корпусов алмазных кругов.
  2. Форму абразивного слоя.
  3. Расположение абразивного слоя на корпусе.
  4. Конструктивные особенности отдельных корпусов.

В первую группу признаков по ГОСТ входит пятнадцать видов корпусов, пронумерованных от 1 до 15. Во вторую — двадцать шесть профилей абразивных слоев, обозначенных одной или двумя латинскими буквами. В третью — десять способов размещения абразива на поверхности корпуса, пронумерованных от 1 по 10. В четвертую — четырнадцать конструктивных особенностей, каждой из которых присвоены одна или две латинские буквы. Таким образом, каждый вид алмазного диска представляет собой конструктивную совокупность нормированных элементов и имеет строго определенные геометрические параметры.

Их обозначения и размерные ряды также регламентированы соответствующими стандартами. К примеру, один самых распространенных алмазных кругов для плоского шлифования обозначается 1А1, что означает: (1) плоский круг без вытачек; (А) с линейным слоем абразива, (1) покрывающим всю высоту периферийной плоскости (см. фото выше).

Такое изобилие конструктивных признаков должно было породить великое множество разновидностей этого инструмента. На самом деле существует немногим  более двух десятков конструктивных вариантов, которые практически полностью перекрывают все потребности современного производства. Ниже показана одна из подборок с самыми распространенными корпусами.

Конструкция шлифовальных алмазных кругов

Основой алмазного шлифовального круга является корпус в виде диска или его производных, одна из поверхностей которого покрыта рабочим слоем, состоящим из связки, наполнителя и шлифовального порошка. Материалом для корпусов служат конструкционные стали (СтЗ, Ст20 и пр.), литейные алюминиевые сплавы (Д16 и группы АК) или комбинированные материалы с использованием полимеров. Наиболее распространенные алмазные круги имеют чашечную, дисковую и тарельчатую формы (см. рис. ниже). К шпинделю оборудования корпуса крепятся посредством посадочного отверстия стандартного размера. В зависимости от модели рабочий слой может находиться как на наружных, так и на внутренних поверхностях. Особенно это относится к инструменту с корпусами в форме чашки, используемому для шлифовки и заточки режущих кромок.

Чтобы корпус не деформировался, хорошо отводил тепло и не порождал вибрацию, алмазный круг должен использоваться с учетом его конструктивных и физических особенностей. Корпуса из алюминиевых сплавов имеют хорошую теплопроводность, ограниченную прочность, но при больших скоростях и глубинах резания склонны к вибрации. Стальные также хорошо отводят тепло, имеют высокую механическую и виброустойчивость. Композитные лучше всех гасят вибрацию, но плохо отводят тепло и менее прочны. Существуют также гибкие алмазные шлифовальные круги, называемые в народе из-за фактуры их поверхности «черепашками». Они имеют очень тонкий абразивный слой и предназначены для шлифовки  ручным инструментом твердых минеральных материалов (бетона, гранита, мрамора и т.п).

Маркировки

Стандартная строка маркировки алмазных кругов включает в себя две части. В первой содержится информация о конструкции и геометрических размерах изделия, а во второй — о характеристиках абразива и связки (см. рис. ниже). Помимо этого производители в соответствии со своими регламентами могут дополнять правый конец строки другими данными.

Чтобы расшифровать тип изделия, необходимо воспользоваться ГОСТ 24747-90 или таблицами с кодами и эскизами наиболее распространенных конструкций. В нашем случае это алмазный круг тарельчатый конической формы с углом 20° Ø150 мм, размером рабочего слоя 6×4 мм и посадочным отверстием Ø32 мм. Во второй части маркировки указаны следующие параметры абразивного слоя:

  1. D126 — номер алмазного зерна по FEPA, что соответствует диапазону 106-125 мкм или 120/140 меш.
  2. К75 обозначает концентрацию зерна в каратах на кубический сантиметр рабочего слоя.
  3. B — обозначение органической связки по FEPA.
  4. T — кодировка твердости связки. Регламентируется ГОСТ Р 52587-2006 (см. далее) и международными стандартами. В нашем случае круг относится к категории «весьма твердые».

В данную маркировочную строку также включено указание на условия работы (m). Кроме нее, на алмазный круг также наносятся максимально допустимые значения окружной скорости резания и частоты вращения, знак безопасности и указатель направления вращения.

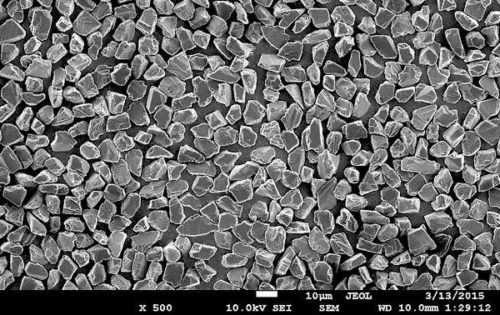

Зернистость

От зернистости алмазного круга напрямую зависят его главные технологических параметры: производительность шлифовки и класс чистоты. Поэтому при подборе размера зерна важно учитывать совокупность этих характеристик. При предварительной шлифовке применяют инструмент с зернистостью D151, что сокращает количество проходов, обеспечивает высокую производительность и позволяет получить поверхности 7 класса чистоты (Ra до 1.4; Rz = 6÷8). При чистовом шлифовании производительность не является основным критерием, поэтому в этом случае используют алмазные круги с зерном D54 и в результате получают поверхность 10 класса с Ra = 1.2 и Rz =1.0÷1.6. От размера зерна также зависит глубина резания и, соответственно, толщина припуска, снимаемая за один проход. Рекомендуется выбирать глубину шлифования не более 1/3 нормативного размера зерна. В приведенном выше примере в первом случае эта величина будет составлять 0.05 мм , а во втором — 0.018 мм. На фото ниже — алмазное зерно размером 10÷15 мкм под электронным микроскопом при увеличении 500Х.

Концентрация алмазов (размер алмазного слоя)

Эта величина показывает пропорцию алмазных зерен в объеме рабочей части и измеряется в каратах (0.2 г) на кубический сантиметр (ct/cм³). Типовые значения этого параметра: K25 (1.1 ct/cм³), K50 (2.2 ct/cм³), K75 (3.3 ct/cм³), K100 (4.4 ct/cм³), K125 (5.5 ct/cм³) и 150 (6.6 ct/cм³), но могут выпускаться изделия с большим или меньшим значением концентрации. Он влияет сразу несколько технических характеристик алмазного круга и оказывает значительное влияние на его стоимость. Концентрация свыше К125 характерна для инструмента с твердой связкой и небольшой высотой рабочего слоя. Кроме того, она позволяет сохранять неизменной геометрию периферии в течение всего цикла шлифования. В целом значение этого параметра пропорционально размеру абразивного слоя: чем меньше концентрация, тем он толще и шире. Алмазные круги с низкой (до К25) концентрацией обычно имеют рабочий слой большей ширины и малую зернистость.

Связки для алмазных шлифовальных кругов

Распределение и закрепление алмазных зерен в рабочем слое осуществляется посредством связующих веществ, которые называют «связками». На практике применяют базовые связки трех типов: металлические, гальванические и органические. Для последних чаще всего используют бакелит — термореактопласт на основе фенолформальдегидных смол. Бакелит имеет низкую теплопроводность, поэтому инструмент на бакелитовых связках при отсутствии подачи СОЖ работает при температурах не выше 200÷250 °C. Алмазные круги такого типа обычно применяют для чистовой шлифовки и доводки лезвий твердосплавного инструмента. Рабочие слои на металлических связках лучше всего подходят для срезания значительных слоев припуска, предварительной шлифовки, профильной обработки, заточки твердосплавных и металлокерамических пластин. Гальваническая связка представляет собой один или несколько слоев никеля, осажденного на металлический корпус, покрытый алмазным порошком. Инструмент такого типа используется для резки и шлифовки кремния, стекла, минералов, а также при изготовлении алмазных головок, притиров и финишной обработки матриц и пуансонов.

Показатель твердости

Обозначение твердости обычно используется только для алмазных кругов на бакелитовой основе. Сама она в маркировке обозначается буквой B, а твердость градуируется по ГОСТ Р 52587-2006 и указывается буквами от F до Z. Обычно чем ниже твердость, тем шире рабочая часть и меньше зернистость. Такими алмазными кругами выполняют тонкую шлифовку с небольшими скоростями резания, причем во многих случаях даже без применения СОЖ. Чем больше твердость, тем выше допустимые скорости и глубины резания. При таких режимах охлаждение рабочей зоны является обязательным.

Классы точности и неуравновешенности

В маркировку шлифкругов с традиционными абразивами согласно ГОСТу должно входить обозначение классов точности и неуравновешенности (две последние позиции маркировочной строки). Для алмазных кругов указание этих параметров ГОСТом не предусмотрено. Во-первых, это инструмент с небольшим (в отношении общего объема корпуса) слоем абразивного композита, а во-вторых, по требованиям госстандартов он изготавливается с нормируемой высокой точностью. К примеру, торцевое и радиальное биения алмазных кругов по требованиям ГОСТ 16181-82 должны соответствовать 7÷8 степеням точности.

Форма и ширина алмазного слоя

Абразивный слой алмазного круга наносится на его торцевую поверхность или периферийную часть в виде кольца или сплошного диска. Геометрические размеры рабочего слоя определяют объем алмазосодержащего композита и непосредственно влияют на стоимость изделия. При этом высота (толщина) имеет практическое значение только для долговечности инструмента. Ширина, напротив, является ключевым параметром. От нее напрямую зависит площадь контакта с обрабатываемой поверхностью и, как следствие, производительность и температурные режимы шлифовки. Чем меньше ширина, тем больше допустимые скорости и глубины резания и лучше отвод отработанного абразива и металлической крошки из зоны шлифования. А чем она больше — тем выше точность и чистота шлифовки. Ширина обрабатываемой поверхности во всех случаях должна быть больше ширины рабочего слоя, т. к. только при этих условиях можно обеспечить равномерность его выработки и самозатачивания.

Преимущества алмазов перед обычным абразивным инструментом

Твердость алмаза намного превосходит твердость всех известных на сегодня абразивных материалов. По этому параметру с ним сопоставим только эльбор (боразон), который имеет несколько меньшую твердость, но лучшую теплопроводность. В зарубежной технической литературе эти два вещества выделяют в отдельную категорию «суперабразивы», а у нас называют сверхтвердыми материалами (СТМ). Это связано с тем, что стойкость к износу у эльборового и алмазного инструмента намного выше, чем у абразивных изделий из традиционных материалов. Главное достоинство кругов из сверхтвердых материалов — это сохранение заданной точности профиля при шлифовке специальных сталей и изделий из керамики и твердых сплавов. Поэтому алмазные круги широко применяются в инструментальных производствах для точной шлифовки осевого, прессового и измерительного инструмента. Кроме особой точности, этот инструмент обладает очень высокой производительностью. Также с помощью таких кругов режут и обрабатывают стекло, керамику и минеральные конструкционные материалы.

Использование кругов в зависимости от зернистости

Чистота и производительность шлифовки алмазным кругом напрямую зависят от зернистости его рабочего слоя. При предварительном шлифовании, позволяющем получить 7-8 класс чистоты, применяют инструмент с зернистостью от D151 до D107. Чистовое шлифование выполняют в интервале от D91÷D54, в результате чего можно добиться 9 класса чистоты. Для тонкого шлифования (9-10 классы) используют алмазные круги с размером зерна D46÷D30. Ниже таблица соотношения размера зерен в микронах и обозначений по разным стандартам.

Обзор популярных моделей и производителей

Основные производители алмазных кругов на территории России — это предприятия с многолетней историей, выпускавшие такой инструмент еще во времена СССР. Старейшим предприятием этой отрасли является Петербургский абразивный завод «Ильич», который имеет собственное производство искусственных алмазов и алмазного микропорошка. Советское происхождение также имеют такие лидеры отрасли, как Томилинский завод, Венёвский завод и АО «Терекалмаз», также проходящие синтез алмазов. Несколько новых предприятий, также производящих алмазные круги, было создано уже в современной России. Среди них ведущими являются «КристАл Лтд», «Интех Диамант» и «Ниоборит». Самыми распространенными среди алмазных кругов являются модели, которые используют при плоском шлифовании и заточке инструмента. В первую очередь это цилиндрические и конусные плоские алмазные круги (типы корпуса 1–4 по ГОСТ 24747-90), чашечные круги 11 и 12 типов, а также специализированные изделия для заточки пильного инструмента.

У алмазных кругов толщина абразивного слоя составляет всего несколько миллиметров. Насколько они долговечны в домашних условиях, если их использовать только для заточки ножей и слесарного инструмента? Если кто-нибудь может ответить на этот вопрос, оставьте свое сообщение в комментариях.

wikimetall.ru

их виды, преимущества алмазных дисков

Любые резцы, дисковые, ленточные или цепные пилы постепенно изнашиваются. Чтобы они качественно выполняли свои задачи, их нужно точить. При правильной своевременной заточке можно избежать более серьезных проблем с инструментом, таких как выкрашивание или подгорание металла режущей кромки. Для заточки обычно используют точильный круг.

Если взять конструкции такой оснастки, то их существует очень много, например, есть точильный диск, чашевидный инструмент, алмазный круг в виде тарелки, а также оригинальные формы абразивных поверхностей. Такое разнообразие позволяет затачивать разные по конфигурации резцы, быстро и удобно проводить шлифовку.

Самое привычное, что можно увидеть практически в любой мастерской, – это круг для станка, установленный на специальное оборудование – наждак. Наиболее востребованы здесь алмазные абразивы. Они не только способны справляться с заточкой обычных быстрорежущих сталей, но и эффективно обрабатывают любые твердые сплавы.

Чтобы качественно заточить инструмент или отшлифовать поверхность, обычно используют несколько абразивных кругов с разной зернистостью.

Классификация заточных кругов

Заточные круги можно классифицировать по разным признакам. Самая распространенная классификация, касающаяся алмазных дисков, – это конфигурация формы изделия.

  1. Чашевидный заточной диск с алмазным напылением представляет собой металлическую основу, профиль которой имеет вид конуса. Этот конус полый внутри.
  2. Диск в виде тарелки наделен профилем с выпукло-полукруглыми контурами. Здесь также присутствует полость внутри и может применяться двусторонняя выточка либо проточка с одной стороны.
  3. Диск заточной, у которого профиль идеально прямой.

Другим отличием алмазных кругов между собой можно считать сырье, из которого изготовлена абразивная поверхность. Так, заточные круги бывают изготовлены на основе из алмазов:

  • выведенных искусственно – здесь наблюдается очень точная зернистость за счет того, что зерна такого материала практически одинаковые;
  • натуральных, но относящихся к технической категории минералов; фракция в этом случае будет смешанной.

Главные характеристики заточных кругов исходят из их зернистости. Этот параметр определяет область применения инструмента.

  1. Фракция малой категории – абразив подходит для любых финишных задач обработки металлических изделий и режущего инструмента.
  2. Фракция средней категории – целевое назначение здесь заточка, а также шлифовка на финишном этапе.
  3. Фракция крупной категории – абразивные инструменты такого класса хороши при черновых операциях шлифовки и заточки.

Кроме алмазов, абразивным материалом могут выступать и другие элементы, например карбид кремния или электрокорунд.

Войлочный круг не относится к заточному инструменту. Его назначение – полировка поверхностей с применением абразивных паст.

Белые круги из электрокорунда

Заточные круги такой категории обладают повышенной прочностью. Это обусловлено наличием в их структуре глинозема или окиси алюминия, которых может быть до 97–99 %. Белый электрокорунд для этих дисков выплавляют посредством применения бокситов, нефелинов, каолинов.

Круги абразивные белые выпускают под маркой 25А. Их основное назначение в следующих видах обработки поверхностей из металлических материалов:

  • предварительной и финишной шлифовке;
  • полировании;
  • хонинговании;
  • суперфинишировании.

Заточной круг из электрокорунда белого подходит для изделий, изготовленных:

  • из меди и ее сплавов;
  • алюминия и его сплавов;
  • стали и ее сплавов.

В качестве оборудования под такие круги применяют стандартные заточные станки, а также угловые шлифмашины или электродрель, что допустимо в условиях производственных цехов.

Зеленые круги из карбида кремния

Абразивный заточной инструмент, который выпускают на основе карбида кремния зеленого, имеет маркировку с содержанием индексов 64С либо 63С. Этот тип материала обладает повышенным качеством твердости, если сравнивать его с карбидом кремния черного цвета, но при этом у зеленого меньше плотность. Что касается абразивности вещества, то она выше черного в среднем на 10–15 %.

Основные характеристики материала:

  • карбид кремния относится к тугоплавким элементам;
  • его огнеупорность имеет высокую категорию;
  • обладает отличной твердостью;
  • режущая способность имеет высокие показатели.

Из карбида кремния зеленого изготавливают заточные круги, а также материал можно использовать в качестве несвязанного абразива. Целевое назначение инструмента:

  • обработка деталей, которые не имеют металлической основы;
  • обработка разных цветных и черных металлов, в том числе подверженных закалке;
  • заточка режущего инструмента.

Конструкция и преимущества алмазных кругов

Круг заточной алмазный конструктивно выглядит как диск с разной формой профиля. Основанием этого диска обычно является сталь, которая сверху покрыта слоем абразива. Именно он выполняет работу по съему тонкого слоя металла на затачиваемом инструменте. Режущие фракции удерживаются на основании при помощи связки. Материалом связки могут выступать разные вещества.

Заточные круги с алмазным покрытием могут быть разных марок. Характеристики марки:

  1. Форма корпуса и состав материала, который присутствует в конструкции.
  2. Параметры габаритов диска.
  3. Зернистость абразивной поверхности и концентрация зерен на единицу площади.
  4. Вид связки, удерживающей зерна на основании.
  5. Точность диска определенной степени.
  6. Неуравновешенность диска определенного класса.

В качестве материала, используемого для основания заточного диска, применяют различные стали, например марок Ст20, 25, 3, 30. Среди цветных металлов для основания подходят сплавы на основе алюминия, например Д16 либо АК6. Определенные виды кругов для шлифования, таких как АГЦ или А1ПП, имеют в конструкции хвостовики, изготовленные из стали.

Если рассмотреть связку, которая присутствует в разных дисках, то здесь основными выступают такие вещества:

  1. Металлические компоненты на базе цинка, меди, алюминия или олова. В отечественной маркировке они отображаются заглавной буквой М.
  2. Керамические компоненты. Здесь применимы стекло либо шамот, плюсом к этому идет алюминиевая фракция. На кругах такая связка отмечается буквой К.
  3. Органические компоненты можно идентифицировать присутствием в коде маркировки сочетания букв КБ. Здесь применяют карболит либо пульвербакелит.

Самое большое преимущество заточных кругов на основе алмазных камней – высокие показатели скорости реза и отличная износоустойчивость.

Популярные модели алмазных кругов для заточки

Самый популярный и востребованный среди абразивного инструмента – это алмазный круг прямого профиля. Такие изделия, как упоминалось выше, могут иметь разные размеры и составы. Кроме этого, диск заточной с алмазным покрытием иногда делают на гибкой основе.

Частая применяемость таких дисков обусловлена возможностью подобрать оснастку практически для любой операции: заточки, доводки или шлифования, – при этом под разные типы оборудования есть адаптированные круги.

Если рассматривать абразивную способность алмазных заточных дисков, то она идет вне всякой конкуренции.

Какие параметры необходимо учитывать при выборе заточного круга

Чем точнее и правильнее подобран заточной инструмент, тем легче и быстрей можно провести операции обработки металла. В том числе это имеет и экономическое обоснование: неправильно подобранный круг для точила может быть не способен выполнять задачи заточки либо потребуется привлечение дополнительного оборудования. При выборе изделия учитывают следующие моменты:

  1. С каким инструментом будет работать точило. Имеется в виду металл резца, его марка. Например, твердосплавные режущие кромки возьмет не каждый абразив.
  2. Тип оборудования, на котором будет использоваться точильный круг. Главное здесь – обороты станка, ведь каждый диск рассчитан на определенное их количество.
  3. Форма резца, который нужно заточить наждаком. Некоторые конфигурации режущей кромки, например на фрезах, имеют фигурный профиль, поэтому заточной диск должен ему соответствовать.
  4. Зернистость изделия. От нее зависит, какой тип обработки можно провести конкретным диском. Крупная фракция зерна не подходит для финишных работ.

Уважаемые профессионалы-практики, посетившие сайт, или просто ориентирующиеся в материале специалисты заточного оборудования, поддержите в комментариях тему статьи. Ваше мнение очень важно.

wikimetall.ru

Алмазные круги - главные критерии для правильного выбора

Алмазные круги имеют наибольшую популярность в современной промышленности из всего разнообразия

алмазного инструмента.

Алмазные круги имеют различный профиль:

Алмазные круги имеют различные, в зависимости от назначения профили: чашечного,  тарельчатого,  прямого,  плоского, отрезные и круги со специальным профилем.

Алмазные чашки (12А2 45, 12V5 45, 11V9 70)
Алмазные тарелки (12R4, 12A2 20, 4A2, 4B2)

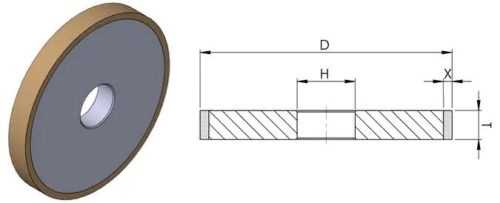

Алмазные круги прямого профиля (1A1, 14A1, 3A1)
Алмазные круги плоского профиля (6А2, 9A3, 6A9)
Алмазные отрезные круги 1А1R

Диаметр алмазного круга

В зависимости от оборудования и величины обрабатываемой поверхности выбирается наружный диаметр алмазного круга (от 3 мм до 1 метра).

Размер алмазного слоя

Ширина алмазоносного слоя выбирается исходя из назначения
круга и его эффективности в процессе эксплуатации. Например
ширина слоя отрезных кругов 1А1R лежит в пределах 1,5-3 мм,
а для кругов прямого профиля и чашечных она доводится до 10-20 мм.

Концентрация алмазов в алмазных кругах

Важной характеристикой алмазных кругов, которая определяет режущую способность и производительность, является концентрация алмаза в алмазоносном слое. Промышленность выпускает стандартные пропорции: 25%, 50%, 100% (при 100%-ной концентрации содержится 0,878 мг алмазного зерна в 1 кубическом мм алмазоносного слоя).

Характерной особенностью алмазного круга является то, что работа алмазоносного слоя происходит не за счет полного износа зерен, а вследствие выпадания их из круга.

Подбор концентрации алмазного слоя

При подборе оптимальной концентрации алмаза в алмазоносном слое действует следующее правило:

— при небольшой контактной поверхности между шлифовальным кругом и обрабатываемой деталью, например при круглой шлифовке, необходимо выбирать высокую концентрацию алмаза. Благодаря этому обеспечивается износостойкость инструмента, даже при высоких нагрузках (100%).

— при большой контактной поверхности требуется принятия мер по снижению температуры в зоне шлифования и уменьшению усилий шлифования для исключения прижогов. В этом случае следует использовать низкую концентрацию алмаза (50%).

Круги с 25%-ной концентрацией применяются для доводочных работ.

Применение алмазных кругов в зависимости от зернистости:

Зернистость круга выбирается в зависимости от требуемой чистоты обрабатываемой поверхности.

Для чернового шлифования применяют алмазные круги зернистостью:
400/315
315/250
250/200
200/160
160/125

Для чистового шлифования применяют алмазные круги зернистостью:
125/100
100/80

Для тонкого шлифования применяют алмазные круги зернистостью:
80/63
63/50
50/40

Для доводки и полирования алмазные круги зернистостью:
60/40
40/28
28/20
20/14
14/10
10/7
7/5
5/3
3/2

Связки для алмазных кругов

Алмазные круги на металлической связке (М) (В качестве металлической связки  применяется бронза и ее модификации). Металлическая связка используется для предварительных операций, требующих съёма сравнительно больших припусков, для заточки твердосплавного инструмента, шлифования изделий из твердого сплава, стекла, керамики, полупроводниковых и труднообрабатываемых материалов с применением охлаждающей жидкости.

М2-01
М1-01
М2-02

Алмазные круги на органической связке (В) (В качестве органической связки применяется обычно бакелит). Органическая связка применяется для чистовых и доводочных работ: чистовой заточки и доводки режущего инструмента из твердых сплавов и сверхтвердых материалов, чистового шлифования и доводки измерительного инструмента, для обработки материалов высокой твердости.

В2-01
В1-02
В1-01



Кубический нитрит бора (CBN): Шлифование и доводка инструмента из вольфрамовых (Р18, Р12, Р9), вольфрамо-молибденовых (Р6М5) и других быстрорежущих сталей. Деталей из жаропрочных, нержавеющих и высоколегированных конструкционных сталей высокой твердости (НРС 55 и выше).

  • Шлифовка и доводка однолезвийного инструмента: медицинских, маникюрных, ножниц, ножей, топоров, пил, коньков, стамесок, рубанков, цепи бензопил…
  • Шлифовка и доводка многолезвийного инструмента: пилы для деревообработки, разверток, зенкеров, сверл, фрез.
  • Шлифование корпусных изделий, резьбы, профиля зубьев шестерен… Деталей, получение высокой точности которых ограничивается большими тепловыми деформациями.

Посадочный диаметр алмазных кругов

— 16, 20 мм для бытовых заточных станков

— 32, 51, 76, 127, 203 для промышленных шлифовальных станков.

stavincom.ru

Алмазный Круг Для Заточки Пил

Алмазные круги

Эффективность режущего устройства находится в зависимости от свойства и своевременности изготовленной заточки. Купить алмазный круг для заточки инструмента и дисковых пил. Строительный инструмент для обработки дерева, фрезеры, пилы, сверла, стамески и многое другое с доставкой по Беларуси. Последнее связано с тем, что при неизменном применении многофункциональные ресурсы с течением времени теряются. Опыт последнего десятилетия показал, что самым наилучшим абразивным инвентарем для выполнения этой работы является алмазные круги для заточки. Они обрабатывают все известные виды материалов, а износ продукта меньше в десятки раз.

Чашечный алмазный круг

Алмазные круги, конструкция, преимущество

Благодаря физико-химическим особенностям алмаза и функциональному потенциалу он успешно реставрирует режущие возможности инструмента и оперативно приводит в рабочее состояние. Изделия такого типа отличаются стоящими режущими возможностями и продуктивной точностью размеров. Круги для заточки пил в Украине. Сравнить цены. Эти качества нашли достойное использование в разных сферах жизни (промышленности, быту и т. д.).

Причем алмазные круги, как абразивный точильный материал применяется для заточки и доводки резцов, сверл, пил и т. д. кроме того, с их помощью обрабатывают и полируют разнообразного вида поверхности. Основное преимущество в их использовании заключается в простоте, точности, быстроте и чистоте обработки. И что еще немаловажно он имеет маленький износ – долговечен.

По своей конструкции алмазные диски представлены в виде корпуса и нанесенного алмазоносного слоя, который состоит из соответствующего порошка, связующего и наполнительного материала. Корпус изделия могут изготовить из черного или цветного сплава. полимера. Цена на заточной станок для дисковых Заточной станок для заточки дисковых пил с. В таких кругах применяют два типа алмазов: искусственный и технический (природный).

При этом они представлены в виде отдельных кристаллов или порошка. Известно, что порядка 2/3, используемых, в промышленности алмазов в виде порошка идет на изготовление дисков, брусков и другого инструмента. Чтобы удержать на диске порошкообразную массу алмаза используют специальные связующие, которые крепко держат отдельные гранулы друг с другом.

Производитель в данный момент предлагает потребителю три варианта дисков на органических, керамических и металлических связках. Заточной станок СЗА-3 предназначен для заточки дисковых пил с твердосплавными пластинками по передней и задней поверхностям с. Первая разновидность круга используют для шлифовки режущих пластин и других болванок из твердых материалов. При работе быстро подвергаются износу. Диски второго вида используют для чистовой доработки инструмента (резцы, ножи и т. п.).

Изделия на металлических связках обладают достаточной теплостойкостью, прочностью продолжительным сроком службы, недостатком считается эпизодическое засаливание, в результате нужна правка.

Сфера потребления алмазных кругов и классификация

Читайте так же

Заточные круги алмазные по назначению пользуют для заточки пил изготовленных из твёрдых сплавов, с их помощью выполняют доработку напаек, они незаменимы при заточке токарных резцов и т. д. У них мелкая структура, позволяющая выполнить отделку обрабатываемого изделия, что невозможно сделать, используя рядовой стандартный абразивный наждак.
Диски шлифовальные разных видов, типов алмаза и зернистости на механических и органических связках используют для доработки и заточки токарных резцов, фрез и других приборов из твердого сырья. Предназначены для заточки зубьев продольных и дисковых пил из инструментальных сталей. Российский рынок алмазных кругов представлен изделиями разнообразной формы:

Какой диск применять в каждом конкретном случае, нужно определять индивидуально, исходя из предлагаемой заготовки, поверхности, площади и технологичности. Если для дисковой пилы нужен круг тарелка, которая благодаря острому краю может работать между зубьями, то для ножа более подходящим будет прямой профиль или чашка. Алмазный круг для заточки дисковых пил цена. Чтобы вернуть первоначальные качества токарных резцов, сверл и других приборов необходимо использовать надежные точила.

Обзор алмазных кругов (диски и чашки) для заточки инструмента

В данном видео показан краткий обзор алмазных дисков и чашек используемых для обработки твердых сплавов.

Алмазный круг для заточки инструментов Товары из Китая. Эльборовые диски для заточки ленточных пил устанавливаются на заточных станках для пил ленточного типа. Banggood

Алмазный круг для алмазной заточки инструментов. Заказал в интернет-магазине banggood. Для .

Формы алмазных дисков

Заточные круги различают и по зернистости:

  • 100/80 – мелкая фракция;
  • 125/100 – средняя;
  • 160/125 — крупная;
  • 200/160 – более крупная;

Изделия с мелкой зернистостью используют для завершающей доводки токарных резцов, ножей, лезвий и т. п. Используя изделия со средним звеном можно добиться нужной остроты режущей части приспособления. Крупная структура зерна позволяет, например, снять часть металла и выровнять режущую часть детали. Изделия с мелкой и средней зернистостью наиболее распространены, ими пользуются и в быту.

Точильный диск различают по диаметру (125–300 мм). Поэтому подбирать его нужно исходя из размера имеющегося точила. Немаловажной считается в таких изделиях толщина и ширина алмазного слоя. Широкий слой позволит удобно обработать деталь приличной площади или большого диаметра сверло, кроме того, износ алмазного покрытия будет продолжительным.

Алмазные круги для заточки универсальны, именно они могут реставрировать режущие возможности вышедшего из работы продукта, а после выполнения этой процедуры вернуть в технологический процесс. Bigl.ua Круги для заточки цепи — широкий выбор, Алмазный диск Диск для заточки цепи. Его употребляют для заточки концевых и дисковых фрез, резцов, сверл разного диаметра, такой инструмент после обработки отличается достойными режущими способностями и точностью.

Отличительной чертой такого заточного круга считается наличие на рабочей части мелкой фракции алмазного зерна, доказано практикой, что он способен выполнить точную отделку режущей части резца, пластины, ножа и других инструментов. В зависимости от цели применения делается выбор алмазного круга для заточки. Для финишной доработки практикуют использование точила прямого профиля.

Краткий обзор алмазных кругов для заточки

При обработке нужного продукта выбирается конкретный абразивный инструмент, при этом обязательно учитывается форма и материал обрабатываемой детали, а также другие особенности. Работа выполняется мокрым способом с использованием охлаждающей жидкости или сухим. Подобный диск с применением охлаждения может выполнять работы по обеим поверхностям резцов, разверток, протяжек и т. д.

Читайте так же

Твердосплавные инструменты после заточки алмазными дисками благодаря точному и качественному выполнению работ способствуют увеличению производительности оборудования.

Заточка чашечным алмазным кругом

Круг алмазный чашечный – прибор, который годится для заточки и конечной отделки изделий из твердых сплавов. Используется для шлифовки деталей из материалов, слабо поддающихся механической обработке. Заказать приспособление для заточки цепей пил в выбор напильников, размеры диаметра в. Кроме всего прочего, применяют при работе с твердыми неметаллическими поверхностями (керамика, камень, стекло). Точильный круг, выполненный в виде чашки, используют при заточке резцов, ножей и напайками.

Диск алмазный тарельчатый часто применяют для удаления лакокрасочного покрытия с деталей, кроме того, используют для обработки металла (чугун, сталь), хорошо он себя зарекомендовал при работе с изделиями из художественного стекла. Применение такого типа алмазного круга для заточки позволяет снизить трудоемкость в два раза в сравнении с использованием обычного шлифовального изделия.

Такой продукт, изготовленный в виде тарелки (благодаря небольшой глубине), с успехом используется при заточке пил имеющих твердосплавные напайки.

Прямой профиль – это круг для заточки, изготовленный в форме плоского диска имеющий в торце алмазный абразивный слой. Заточной станок СЗА-3 предназначен для заточки дисковых пил с твердосплавными пластинками по передней и задней поверхностям с. Используют для обработки металлических поверхностей, где требуется получить выдержанную плоскость.

Алмазный заточной круг, как инструмент применяют не только для заточки, используют также и для доработки материалов плохо, поддающихся обработке. Им выполняют работы по шлифовке твердосплавных деталей. Практическое применение такого продукта экономически выгодно т. к. при этом снижается трудоемкость и значительно увеличивается производительность.

Например, круг 12а2 45 с алмазным слоем изготавливают чашечной или тарельчатой формы используется для металлообработки многолезвийных твердосплавных инструментов с прямым и спиральным зубом, резцов, протяжек, сверл и т. п. Это же изделие применяется для шлифовки поверхностей в автомобилестроении, строительной, электронной и других отраслях.

А продукт 1а1 выполнен в форме прямого профиля, сфера применения достаточно обширна, он необходим там, где нужна обработка цилиндрических, плоских и конических поверхностей. Он незаменим при отделке конических и цилиндрических отверстий. Практикуют использование в штампах из твердых сплавов при обработке шлиц и пазов. Схема станка для заточки дисковых пил и Удерживать зубчатый круг циркулярки в строго. И, конечно же, применяют при заточке и доводке резцов, сверл, фрез и т. д.

Как и любой абразивный продукт промышленного изготовления, заточной алмазный диск имеет маркировку производителя. В этом обозначении есть ряд цифр, каждая из которых соответствует конкретному значению: диаметру, посадке, глубине, толщине алмазоносного слоя или зернистости.

Читайте так же

xl-info.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
