Как согнуть алюминиевую трубу без трубогиба

Как можно согнуть трубу без Трубогиба?

Горячий способ гибки

1. В первую очередь, заполните внутренность арматуры песком, закрепите ее в тисках.
2. Нагрейте место, где планируется сделать изгиб, до 1500 градусов. …
3. К данному месту поднесите лист бумаги. …
4. Как только участок гиба покраснел, считается, что он достиг состояние окалины и можно начать деформацию.

Как разогнуть алюминиевую трубу?

В холодном виде разогнуть элемент из алюминия можно при помощи кувалды….Алгоритм разгибания трубы:

1. Вставить изделие в тиски.
2. Необходимую для сгиба область нагреть.
3. Предварительно воспользоваться перчатками для защиты рук.
4. Начать разгибать алюминиевую трубу, делая основной акцент на длинную часть детали.

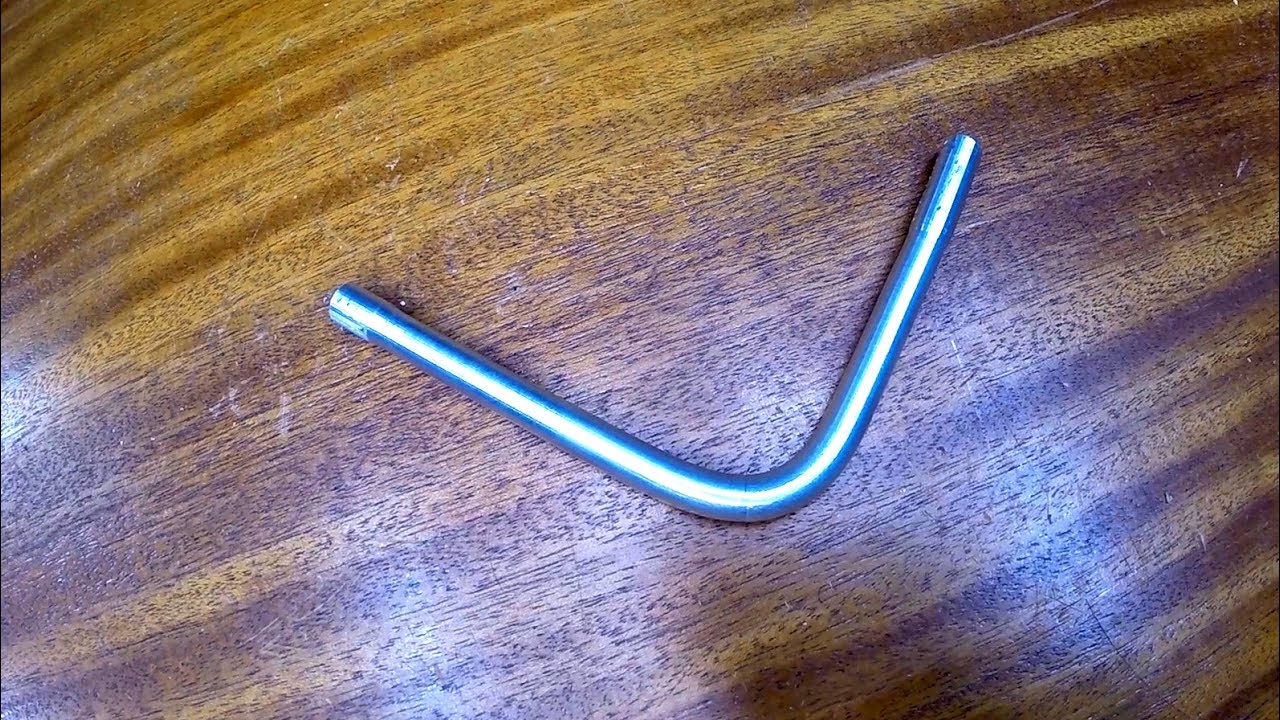

Как аккуратно согнуть алюминиевую трубку?

Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом нужно проводить загибающие движения вокруг шаблона. Таким образом можно гнуть пластичные трубы диаметром до 40 мм на довольно значительные радиусы.

Как согнуть алюминиевую деталь?

Самый распространенный и проверенный метод бытового сгибания алюминия – прорезание пазов. Это дает высокую точность углов и позволяет работать с материалами разной толщины. На лист алюминия наносится разметка места сгиба в соответствии с измерениями.

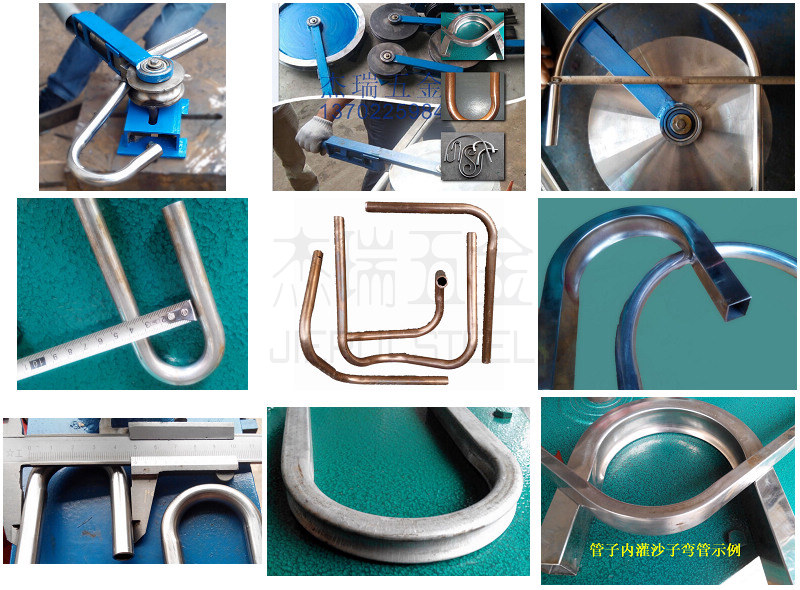

Как согнуть профильную трубу без заломов?

Чтобы согнуть профильную трубу без заломов и складок, придать нужный радиус тонкостенной детали небольшого размера, используются наполнители. Они способствуют равномерной деформации сегмента на участке проведения работ и в месте фиксации трубы тисками.

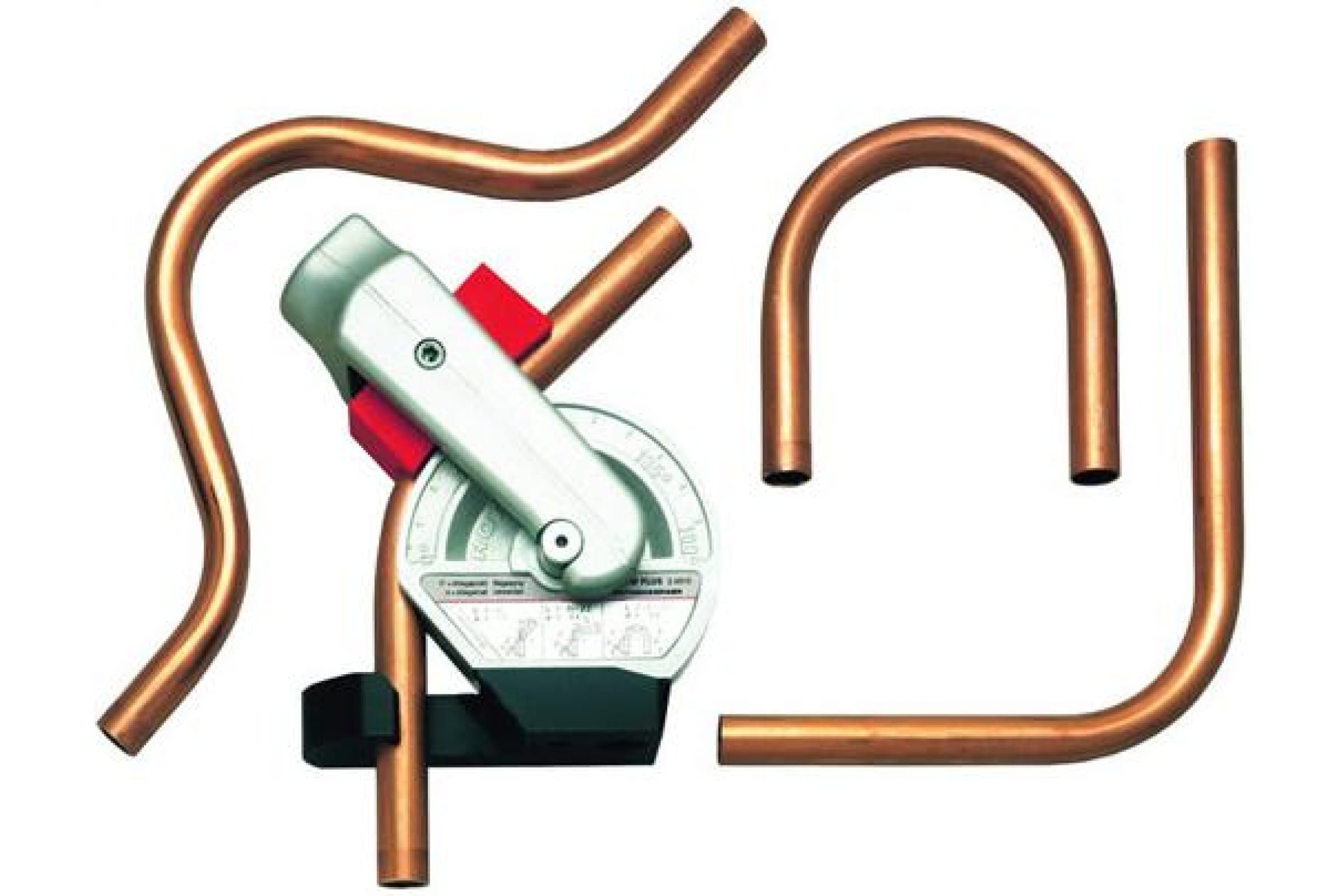

Чем можно согнуть трубу?

Но так как трубы металлические, их не всегда просто согнуть и придать нужную форму….Существует несколько наиболее популярных типов трубогибочных станков.

• Арбалетный трубогиб для круглого металлопроката. …
• Пружинный трубогиб. …
• Сегментный трубогиб. …
• Дорновый трубогиб.

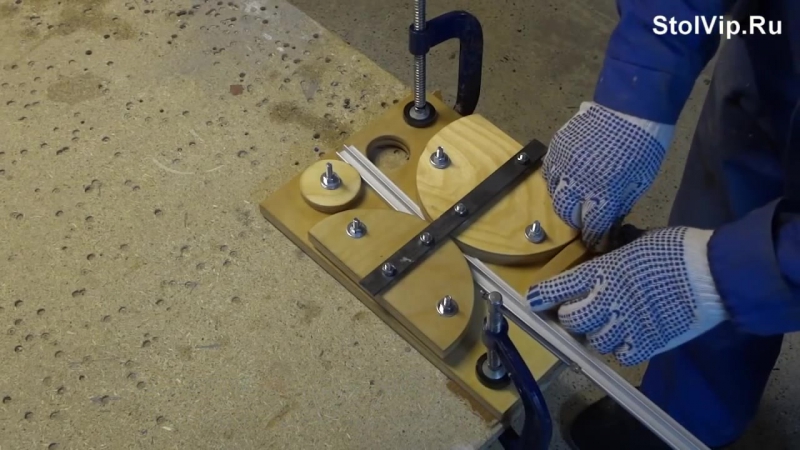

Как согнуть алюминиевый уголок в домашних условиях?

Как согнуть алюминиевый уголок под 90 градусов Сделать это несложно: на выбранной вами полке нужно отметить 2 угла по 45 градусов от нормали в разные стороны. По получившемуся трафарету вырезать их. Далее следует загнуть уголки и сварить места среза электросварочным аппаратом.

Чем можно резать алюминиевые трубы?

В зависимости от диаметра изделия, можно использовать:

• Труборез для небольшого размера.
• Болгарка (УШМ) с определенными насадками, которые подходят для работы с алюминием.
• Ножовка – самый простой и эффективный способ распила трубы.

Как без заломов согнуть металлическую трубу своими руками

На первых порах кажется, что согнуть трубу точно по размерам можно без знания особых приёмов и средств. На самом деле подводных камней в этом деле хватает. Расскажем о них в статье.

Гибка – простая формоизменяющая операция, для которой не требуется прилагать больших усилий. Однако ее особенность в том, что труба как полое изделие, не обладает равнозначным моментом сопротивления со стороны, противоположной направлению прикладываемого усилия. В результате качественным мы получим только внешний радиус гиба, а на внутреннем получатся заломы.

При гибке необходимо учитывать следующие факторы:

• материал заготовки;
• форма поперечного сечения;
• радиус гибки.

Как ни странно, но с увеличением пластичности материала проблем с гибкой становится не меньше, а больше. Например, если взять алюминиевую заготовку и попробовать ее согнуть, мы получим результат с многочисленными заломами и складками, которые будут располагаться со стороны внутреннего радиуса. Внешний вид изделия будет испорчен. А жидкость и вовсе нельзя будет перелить через нее.

С медной трубой получится немного лучше, поскольку это более твёрдый материал. Однако и здесь без проблем не обойтись. И лишь сталь удастся согнуть более или менее качественно. Приложив, соответственно, большее усилие.

Необходимые материалы и инструменты

Для профильной гибки подойдет любой пластичный материал: низкоуглеродистая сталь, медь и её сплавы, а также алюминий (за исключением дюраля марки Д16. Он в неотожжённом состоянии гнётся плохо).

Чтобы деформировать трубу своими руками, понадобятся следующие материалы:

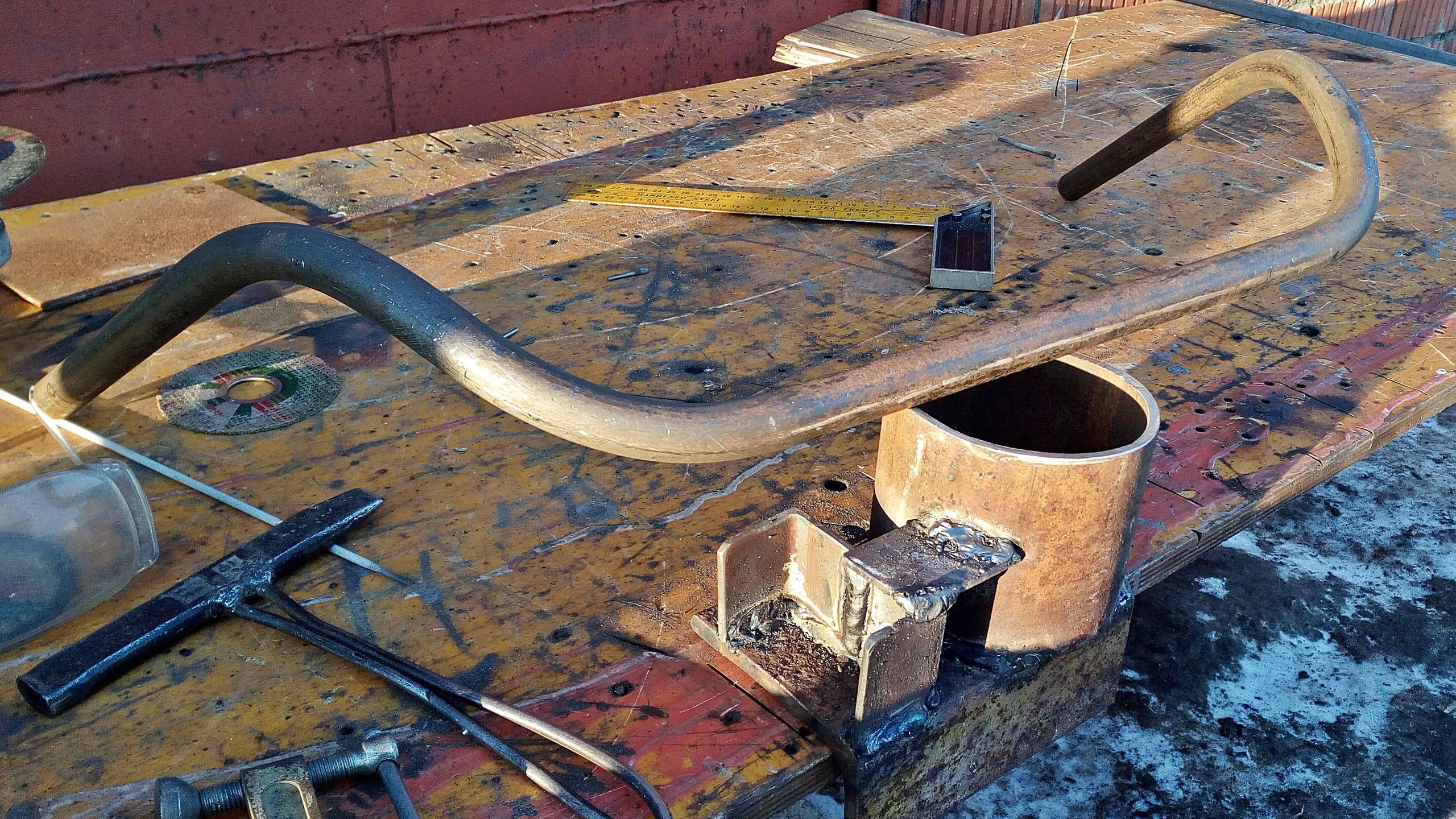

1. Стальной опорный ролик на кронштейне, с сечением, соответствующим внешнему диаметру.
2. Два куска толстой стальной трубы с внешним диаметром чуть больше, чем диаметр свободных участков заготовки. Их длина должна быть вдвое больше диаметра сгибаемой трубы.
3. Слесарные тиски или струбцина, где можно будет закрепить опорный ролик.

Процесс сгибания труб

Ручная гибка доступна в двух вариантах для круглых труб и в одном – для профильных. Универсальным «инструментом» станет обычный мелкозернистый песок. Им необходимо плотно заполнить всю внутреннюю полость заготовки, а потом закрыть с обеих сторон при помощи стальных заглушек.

Песок будет сопротивляться формоизменению, причём так, что конечное сечение металла после деформирования не изменится. Усилие, которое нужно приложить к гибке, возрастёт, но поставленная задача решится качественно. При наличии песчаного заполнителя, угол гиба значения не имеет. Материал можно гнуть на любой угол.

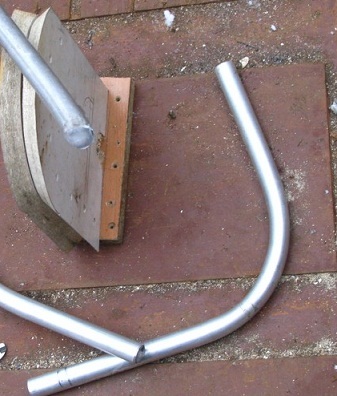

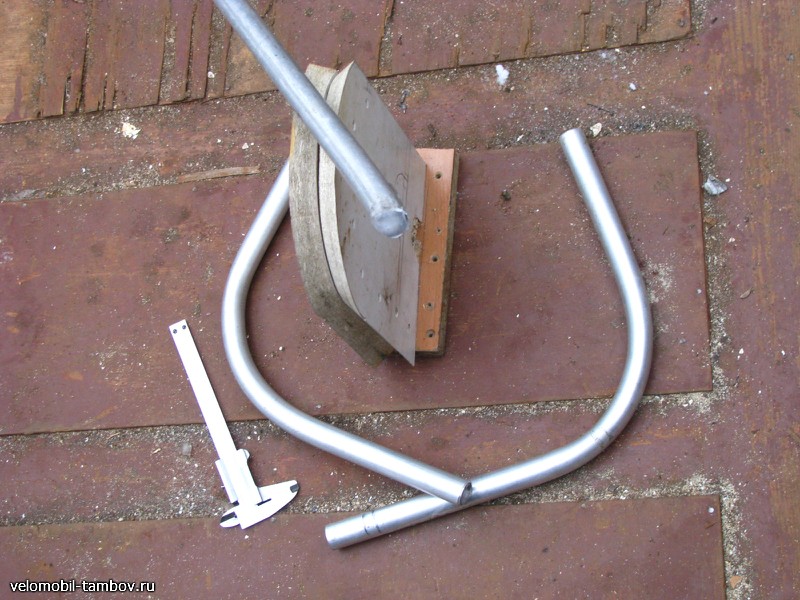

Второй способ ручной гибки более экзотичен. Однако он поможет при отсутствии под рукой песка. Стоит сразу отметить, что этот вариант подойдет только для круглых заготовок и при большом радиусе гиба. Для этого понадобится много круглых шайб, нанизанных на проволоку. Их диаметр должен быть чуть меньше внутреннего диаметра заготовки. Альтернативой может стать длинная стальная пружина подходящего диаметра и размера. Шайбы или пружину вводим внутрь изделия, стараясь разместить их в месте, где будет происходить деформация.

Гибку проводим руками медленно и плавно, учитывая инерцию материала, расположенного во внутреннем пространстве. В ином случае появятся трудности с извлечением «оснастки».

И все же, гибка труб любого сечения и материала – задача, с которой сможет справиться даже малоопытный человек. Согнуть металлическую трубу своими руками можно в гараже или домашней мастерской. Если придерживаться рекомендаций, изложенных в статье, то согнуть трубу получится быстро, качественно и с минимальными затратами.

Алюминиевые трубы и трубогибы от Rogue Fabrication

Алюминиевые трубы легкие и не вызывают коррозии, поэтому в большинстве промышленных проектов они используются там, где это подходит. Вот почему алюминиевые трубогибы в настоящее время пользуются огромным спросом.

Профессионалы часто сомневаются в надежности и характеристиках различных алюминиевых трубогибов, чтобы выяснить, какой из них лучше всего соответствует их потребностям. RogueFab производит одни из лучших в отрасли алюминиевых трубогибов, которые превосходят любого другого конкурента, независимо от того, говорим ли мы о максимальном угле изгиба или качестве изгиба.

Чтобы узнать больше об алюминиевых трубогибах и о том, как их выбрать, продолжайте читать:

1. Как лучше согнуть алюминиевую трубу?

2. Какие типы проектов требуют гибки алюминия?

3. На что следует обратить внимание перед тем, как выбрать алюминиевый трубогиб?

4. Преимущества гибочного станка для алюминиевых труб Roguefab

Как лучше всего сгибать алюминиевые трубы?

Гибка алюминиевых трубок может выполняться разными способами (хотя большинство из них использовать не следует). Вот некоторые из них:

Голыми руками

Можно сгибать очень тонкие алюминиевые трубки без использования внешнего инструмента. Однако это требует большой физической силы, а угол изгиба часто оказывается не таким, какой вам требуется. Также высока вероятность травм, а изгиб не будет выходить за определенный угол.

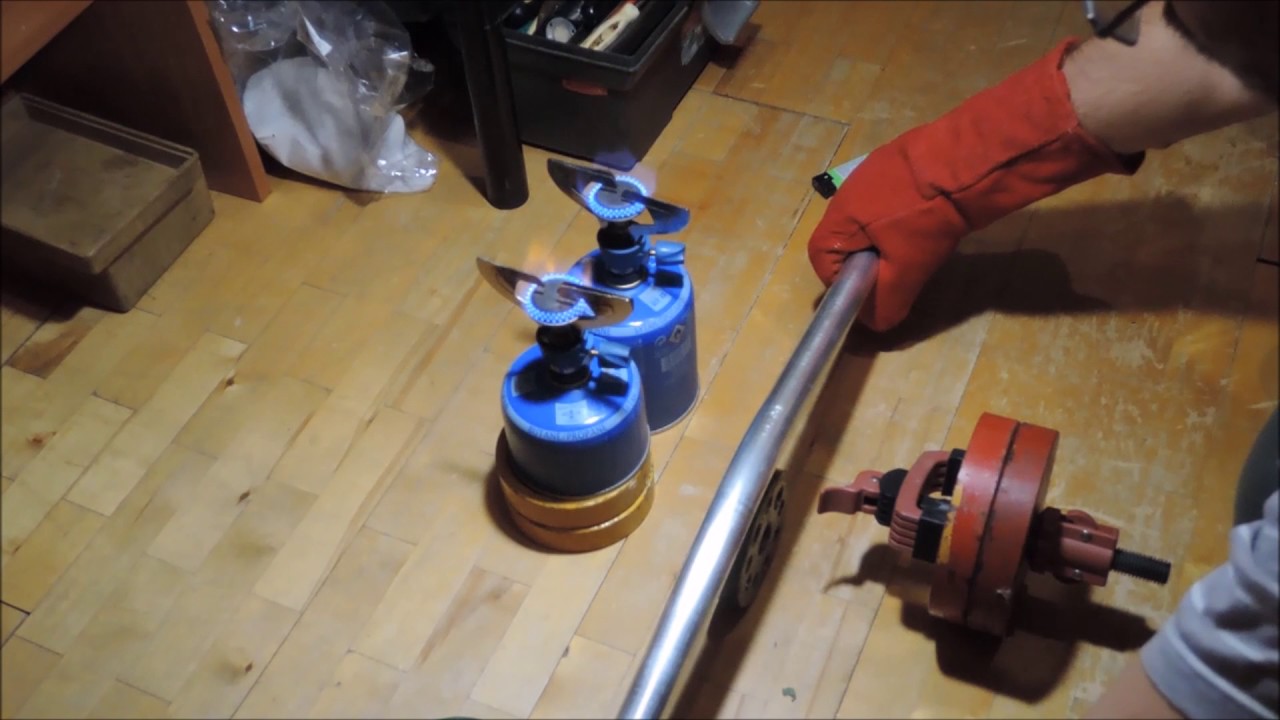

Паяльная лампа

Нагрев металла, такого как алюминий, делает его ковким и легко гнется. Поэтому вы можете использовать паяльную лампу, чтобы нагреть трубку в том месте, где вы хотите создать изгиб, а затем согнуть ее с помощью гаечного ключа.

Опять же, этот метод также имеет высокий риск получения телесных повреждений. Кроме того, углы изгиба не идеальны, и труба также может быть повреждена из-за сильного нагрева.

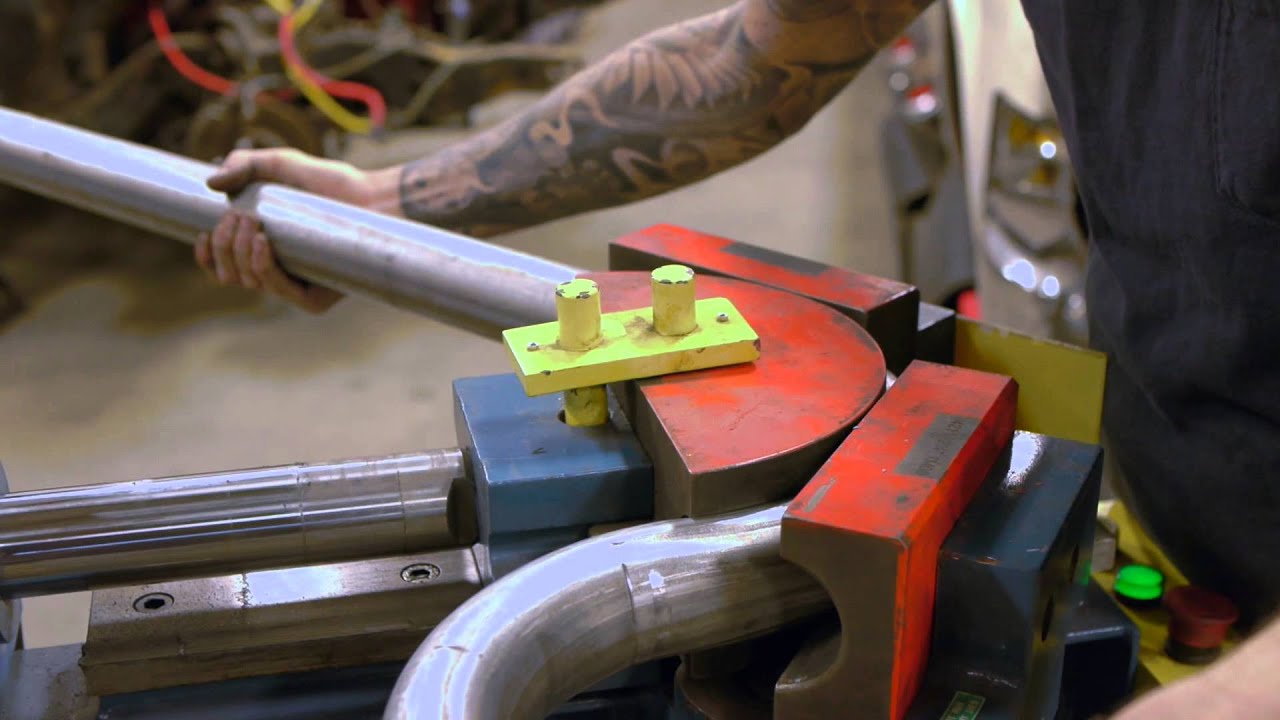

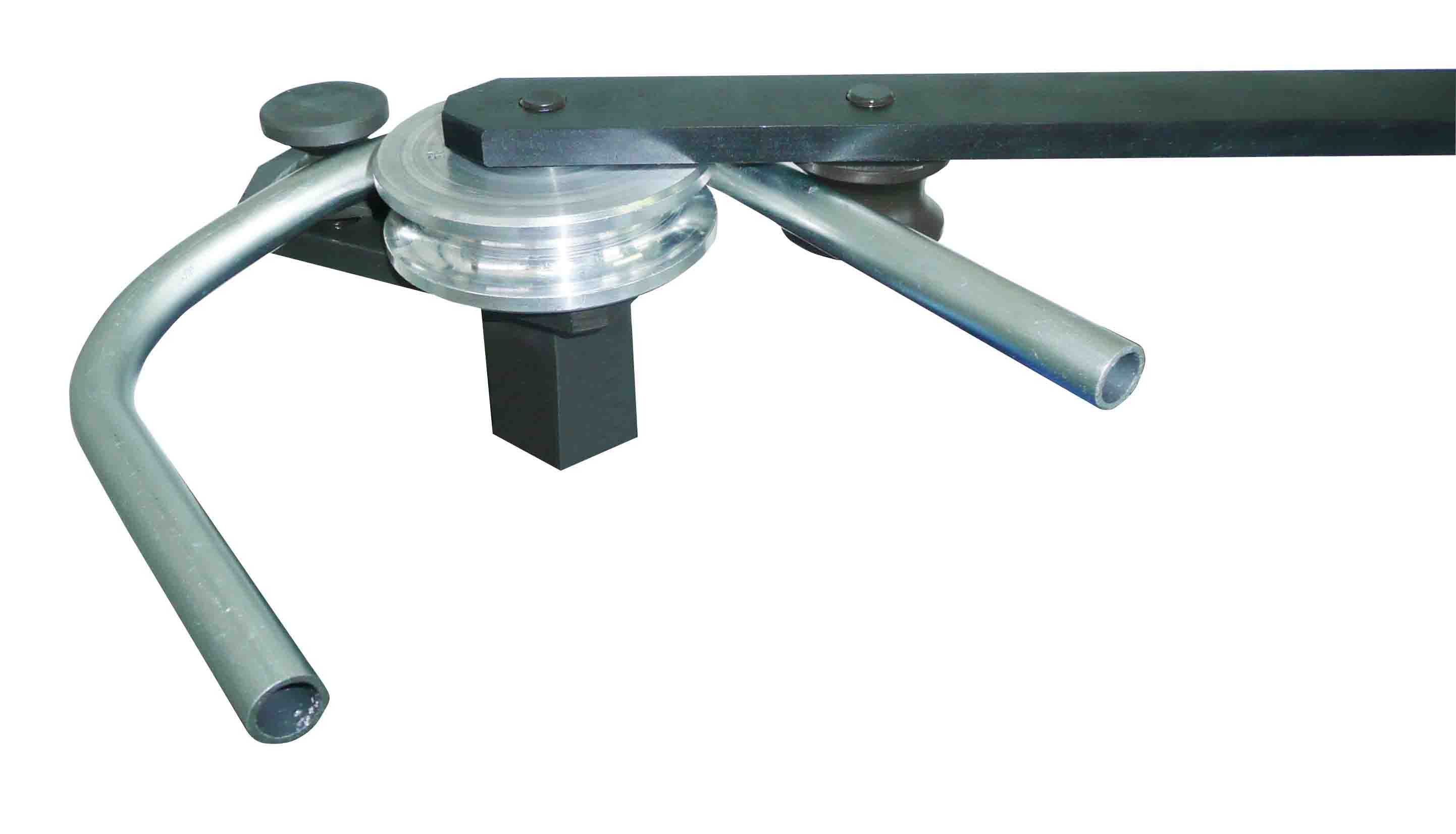

Трубогиб для алюминиевых труб

Трубогиб (также называемый трубогибом) — это подходящий инструмент для гибки алюминиевых труб. Он может идеально создавать ровные изгибы точно так, как требуется, и экономить время при этом. Это также предполагает высокую безопасность и отсутствие риска травмирования оператора.

Когда дело доходит до выбора метода, ответ очевиден. Трубогиб — это единственный инструмент, который вы должны использовать для гибки труб и труб, будь то алюминиевые трубы или любой другой металл.

Для каких типов проектов требуется гибка алюминия?

В настоящее время алюминий настолько широко используется, что станки для гибки алюминия требуются в огромном количестве областей. Вот некоторые из распространенных применений этого процесса:

Алюминиевые трубы и гибка широко используются для создания:

фюзеляж

гидравлические системы и топливопроводы автомобилей, мотоциклов, грузовых автомобилей и даже космических аппаратов. Алюминиевые трубы используются для изготовления стоек для палаток, каркасов походных стульев, каркасов столов и т. д.

Благодаря тому, что они являются отличным проводником тепла, алюминиевые трубы также используются в холодильниках, системах отопления, вентиляции и кондиционирования воздуха и системах охлаждения двигателей.

На что следует обратить внимание при выборе алюминиевого трубогиба?

При выборе алюминиевого трубогиба необходимо учитывать различные факторы, такие как:

• Максимальный угол изгиба: Этот угол определяет, насколько трубогиб может согнуть трубу.
• Угол однократного изгиба: Этот угол показывает, насколько трубогиб может согнуть трубу за один проход.
• Тип гибочного станка: Вы можете выбрать ручной или гидравлический гибочный станок. Гидравлические трубогибы требуют значительно меньших физических усилий, чем ручные трубогибы.
• Качество сборки: Качественный трубогиб прослужит дольше, а низкокачественный может даже сломаться во время работы.
• Качество изгиба:
  Хороший трубогиб должен изгибать трубы хорошего качества, не причиняя вреда самой трубе.
• Точность: Некоторые работы требуют большей точности, чем другие. Ваш трубогиб должен обеспечивать точный угол изгиба, который вам нужен.

Преимущества трубогибочного станка Roguefab для алюминиевых труб

У станков для гибки алюминиевых труб Roguefab есть множество преимуществ по сравнению с другими альтернативами. Эти преимущества:

• В то время как большинство коммерческих трубогибов обеспечивают максимальный угол изгиба 90 градусов за один проход, трубогиб Roguefab M600 может изгибать трубу под углом 94 градуса за один проход . Вы можете расширить изгиб даже за 180 градусов.
• Помимо алюминия, трубогибы Roguefab могут сгибать множество различных металлов , таких как мягкая углеродистая сталь, хромомолибден и нержавеющая сталь. Даже металлы очень высокой твердости легко поддаются этим гибочным станкам.
Алюминиевые трубогибы
• Roguefab известны своими высокая степень точности . Вы можете получить точный изгиб, который вам нужен, используя угловой транспортир, прилагаемый к трубогибу.
• Для алюминиевых трубогибов Roguefab доступно множество специальных насадок . Это означает, что вы можете настроить свой инструмент точно в соответствии с вашими требованиями.
• Несмотря на все свои ведущие в отрасли преимущества, трубогибочные станки Roguefab имеют конкурентоспособную и подлинную цену . Вы можете найти модель трубогиба Roguefab по вашему бюджету, так как есть из чего выбирать!

Гибка и прокатка алюминиевых труб – формование алюминиевых профилей

Гибка или прокатка или вальцевание алюминиевых труб (гибка алюминиевых труб) и алюминиевых профилей (гибка алюминиевых профилей) достигается путем холодной штамповки

или холодной гибки .







Между этими двумя методами гибки алюминиевых труб и профилей есть существенные различия.

Поперечное сечение круглой алюминиевой трубы Поперечное сечение квадратной алюминиевой трубыПоперечное сечение гнутого алюминиевого профиля

Использование холодной штамповки для гибки алюминиевых труб и профилей

Круглые алюминиевые трубы, гнутые холодной штамповкой на трубогибочной машине.

Гибка алюминиевых труб или профилей достигается методом холодной штамповки. Этот метод гибки еще называют холодной гибкой, так как процесс выполняется при комнатной температуре и без предварительной подготовки материала.

Труба изгибается путем помещения ее в специальные трубогибочные станки.[T1]

Гибка алюминиевых труб и профилей (гибка алюминиевых профилей) методом холодной штамповки обычно выполняется на трубогибочных станках с ЧПУ.

Эти машины гарантируют максимальную точность гибки и более эффективный производственный процесс.

Гибка алюминиевых профилей

Алюминиевые профили, гнутые с помощью прокатки труб и холодной штамповки

Другой метод гибки алюминиевых профилей, также достигаемый с помощью холодной штамповки, называется трубопрокаткой или вальцеванием.



Этот метод позволяет получить гораздо большие радиусы изгиба, чем при обычном изгибе. Роликовая гибка алюминиевых труб и профилей имеет и другие преимущества:

• Более одного радиуса изгиба Можно получить на одном отрезке трубы
• Можно получить секции с разными радиусами

Гнутые алюминиевые профили, обработанные на специальной гибочной машине

Промышленное применение гнутых алюминиевых труб

Наряду со сталью и нержавеющей сталью, алюминий является одним из самых распространенных сплавов, используемых в мире для холодной штамповки

, а алюминиевые трубы используются в широком диапазоне промышленных применений. Ключевые причины , почему гнутые алюминиевые трубы и профили являются предпочтительным выбором, включают:

• Мягкость
• Легкий вес
• Стойкость к окислению
• Внешний вид

Одной из ключевых характеристик алюминиевых труб является их способность 054 рассеивать тепло – что даже лучше, чем у медных трубок.

Из-за устойчивости к очень высоким температурам алюминиевые профили часто используются в конструкции систем светодиодного освещения.

Благодаря своим многочисленным положительным качествам алюминиевые трубы также используются для изготовления изделий , где особенно важны малый вес и внешняя привлекательность

, в том числе:

• Лампы
• Рамы
9005 3 стула
• Поручни
• Мебель
• Вывески
• Велосипеды, мотоциклы, автомобили

Благодаря малому весу круглые трубы, квадратные трубы и гнутые алюминиевые профили используются в производстве мотоциклов, автомобилей и мотоциклетных рам

Прежде чем использовать определенный метод гибки для создания алюминиевых гибов при изготовлении одного из продуктов, упомянутых выше, всегда необходимо провести анализ, чтобы определить осуществимость процесса гибки трубы.



Изделия из гнутых алюминиевых труб используются во многих отраслях промышленности . Примеры включают:

• Транспорт
• Строительство
• Машиностроение
• Мебель
• Автомобилестроение
• Доставка

Свойства алюминиевых труб и профилей

Алюминий — пластичный металл серебристого цвета, который обычно добывают из бокситовой руды.



Серебристый цвет алюминиевой трубки можно отнести к оксидному слою, который образуется на поверхности при контакте с воздухом. Это работает для предотвращения контакта кислорода с алюминием под оксидным слоем, обеспечивая его превосходную защиту от коррозии.



Алюминий, который используется в производстве труб и профилей, которые затем гнутся с помощью гибки труб или гибки вальцами, относится к металлическому сплаву , так как он получается путем плавления различных металлов (жидкие )s вместе в различных пропорциях для литья:

• Алюминий
• Медь
• Цинк
• Марганец
• Кремний
• Магний

Фактическая температура плавления алюминия зависит от соответствующего состава сплава, из которого изготовлена ​​алюминиевая трубка.

был изготовлен. Температура плавления чистый алюминий составляет 660 °C. Различные алюминиевые сплавы определяют несколько важных свойств, в том числе:

• Механическая прочность
• Пластичность
• Коррозионная стойкость

Как мы вскоре увидим, сплав, используемый для алюминиевого профиля, представляет не только теоретический интерес: выбор алюминия сплава напрямую влияет на его возможности для обработки, а также определяет область применения и сценарии использования готовой алюминиевой трубы или профиля.



Если легирующим элементом, используемым в алюминиевом сплаве, является, например, медь , то алюминиевый профиль будет иметь хорошую механическую прочность и свариваемость, но меньшую устойчивость к коррозии, чем алюминиевые сплавы, легирующими элементами которых являются магний или кремний.



Помимо круглых труб, также можно гнуть квадратные трубы и алюминиевые профили. Выбор формы трубы — изогнутой, круглой, квадратной или прямоугольной — часто делается из соображений эстетики или дизайна.

Свойства гнутых алюминиевых труб и профилей

При выборе алюминиевой трубы или гнутого алюминиевого профиля вместо какого-либо другого сплава, такого как, например, стальная труба, для окончательного решения могут быть важны многие качества:

Твердость

Прочность

Пластичность

Способность к упрочнению

Внешний вид

Вес

Стальные и гнутые трубы из нержавеющей стали в основном используются для изготовления изделий и машин, где требуется высокая степень прочности на разрыв и нагрузки, например, для сельскохозяйственных машин.



Алюминиевые профили и трубы , напротив, используются, если важны легкие детали с высокой визуальной привлекательностью, например. для велосипедных рам.

Гибка и обработка алюминиевых труб

Обработка алюминиевых труб и профилей не ограничивается только гибкой и вальцеванием. Однако необходимо различать два вида обработки алюминиевых труб:

• Обработка до гибки труб
• Обработка после гибки труб

Например, лазерная резка труб может быть выполнено перед изгиб трубы – и не слишком близко к зоне деформации.
К наиболее важным видам обработки труб, выполняемым с помощью трубчатого лазера, перед гибкой труб относятся:

• Сверление
• Потайные отверстия
• Петли
• Нарезка труб под углом
• Маркировка



Типовые виды обработки труб алюминиевые профили  уже изогнутые  включают:

• Нарезание резьбы
• Обрезка
• Фрезерование
• Прессование

Узнайте о наших услугах по обработке труб

Алюминиевые сплавы

Используемый алюминиевый сплав определяет ряд ключевых свойств алюминиевых профилей и труб. Тип сплава влияет на обрабатываемость алюминиевых профилей, в том числе на их способность к изгибу и складыванию. Алюминиевый сплав особенно важен благодаря следующим качествам:

• Механическая прочность трубы
• Коррозионная стойкость
• Электропроводность
• Теплопроводность



из которых изготавливаются прокатные и гнутые алюминиевые трубы и профили, и наиболее важные отрасли промышленности, в которых они используются:

СЕРИЯ 1000

ГЛАВНЫЙ ЭЛЕМЕНТ(Ы)

–



На самом деле это не сплав как таковой, а сам алюминий различных степеней чистоты.
Низкая механическая прочность, высокая коррозионная стойкость, высокая тепло- и электропроводность.



ТИПОВОЕ ПРИМЕНЕНИЕ

Секции теплообменников, электрических конденсаторов, упаковки, вывесок, пищевой промышленности

СЕРИЯ 2000

ГЛАВНЫЙ ЭЛЕМЕНТ(S )

МЕДЬ (Al-Cu)



Алюминий трубы из этого сплава имеют низкую коррозионную стойкость, но более высокую механическую прочность.



ТИПИЧНЫЕ ПРИМЕНЕНИЯ

Изогнутые профили для военной авиации, литье пластмасс под давлением, высокоточные инструменты

СЕРИЯ 3000

ГЛАВНЫЙ ЭЛЕМЕНТ(Ы)

90 002 МАРГАНЕЦ (Al-Mn)



Алюминий серии 3000 трубы обладают высокой механической прочностью, низкой пластичностью и хорошей коррозионной стойкостью.



ТИПИЧНЫЕ ПРИМЕНЕНИЯ

Алюминиевые трубы, используемые для изготовления бытовых приборов и транспортных машин

СЕРИЯ 4000

ГЛАВНЫЙ ЭЛЕМЕНТ(Ы)

КРЕМНИЙ (Al-Si)



Эти алюминиевые секции имеют низкое тепловое расширение, но очень износостойкие.



ТИПИЧНЫЕ ПРИМЕНЕНИЯ

Сварка

СЕРИЯ 5000

ГЛАВНЫЙ ЭЛЕМЕНТ(Ы)

90 002 МАГНИЙ (Al-Mg)



Алюминиевые трубы, изготовленные из этого сплава, обладают высокой пластичностью и подходят для широкий спектр процессов. Трубы обладают высокой коррозионной стойкостью и хорошей свариваемостью.



ТИПИЧНЫЕ ПРИМЕНЕНИЯ

Детали для лодок, кораблей, кузовов транспортных средств

СЕРИЯ 6000

ГЛАВНЫЙ ЭЛЕМЕНТ(Ы) 90 003

МАГНИЙ И КРЕМНИЙ
(Al-Mg-Si)



Изготовленные трубы из этого алюминиевого сплава подвергаются специальной термообработке и имеют средние механические свойства. Трубы обладают хорошей коррозионной стойкостью и свариваемостью.

Эта серия включает алюминиевый сплав 6060, который является лучшим сплавом для гибки алюминиевых труб!



ТИПИЧНЫЕ ПРИМЕНЕНИЯ

Мебель, судостроение, каркасы, уличная мебель, оборудование для поездов, автобусов и поездов метро, ​​гнутые алюминиевые профили для изготовления светильников. Трубы также используются в автомобильной промышленности. Узнайте больше о точной гибке алюминиевых труб

7000 СЕРИЯ

ОСНОВНОЙ ЭЛЕМЕНТ(Ы)

ЦИНК (Zn)



Присутствие цинка в этом сплаве, полученном с помощью термической обработки, повышает его прочность и твердость, а также означает, что сплав лучше развивается механические свойства по сравнению с другими алюминиевыми сплавами.



ТИПИЧНЫЕ ПРИМЕНЕНИЯ

Гнутые алюминиевые трубы, которые используются в производстве мотоциклетных и велосипедных рам или других транспортных средств

СЕРИЯ 8000

MAIN ELE МЕНТ(С)

СМЕШАННЫЙ СПЛАВ



Эти трубы имеют меньшую плотность, но более высокую механическую прочность. Алюминиевые трубы из смешанных сплавов сохраняют свою прочность даже при низких температурах.



ТИПИЧНЫЕ ПРИМЕНЕНИЯ

Изогнутые трубы из этого алюминиевого сплава в основном используются в аэрокосмической отрасли.

9000 СЕРИЯ

ГЛАВНЫЙ ЭЛЕМЕНТ(Ы)

–



Серия для экспериментальных сплавов.



ТИПИЧНЫЕ ПРИМЕНЕНИЯ
–

Обработка и отделка гнутых алюминиевых труб

Некоторые виды обработки алюминиевых труб, такие как специальная обработка и виды отделки, могут  выполнять только после завершения гибки .



Причина этого в том, что оборудование, используемое для гибки труб, может создавать дефекты в трубах, которые могут повлиять как на внешний вид, так и на предназначение трубы.



Наиболее важными видами обработки гнутых алюминиевых труб являются следующие:

• Полировка  – (также называемая «брашированием») представляет собой процесс механической очистки, который может выполняться наждачной бумагой или специальными абразивами. кистей.
• Анодирование  – анодированный алюминий имеет лучшую устойчивость к царапинам, вызванным износом.
• Отделка ствола  – процесс очистки алюминия, при котором удаляются остатки металла, образовавшиеся на более ранних этапах обработки.

Гибка алюминиевых труб: информация о холодной штамповке

Гнутые профили и трубы из алюминия находят широкое применение в промышленности. В отличие от других сплавов, таких как, например, сталь, вся гибка здесь выполняется как процесс холодной штамповки.
