Дюймовая резьба.Американский и английский стандарты


Особенности резьбы

Дюймовая резьба UNF/UNC является правосторонней и имеет угол при вершине 60°. UNC – это резьба с крупным шагом, UNF – с мелким. Основные параметры резьбы:

  • d (D) – наружный диаметр;
  • dp (Dp) – средний диаметр резьбы;
  • di (Di) – внутренний диаметр;
  • n – шаг или количество ниток на дюйм.

Диаметры и другие параметры резьб представлены в размещенных ниже таблицах.

Крупная резьба UNC

Мелкая резьба UNF

Одним из основных отличий от метрической является определение шага резьбы. В UNF/UNC. как и в других дюймовых стандартах, шаг равен количеству витков на один дюйм, а не расстоянию между витками как в метрической. Стандарт предусматривает две формы резьбы – с плоской впадиной (UN) и радиусной впадиной (UNR), и три класса точности -1А, 2А, 3А, 1В, 2В, 3В. Метчики выпускаются под классы точности 1В, 2В, 3В которые относятся к внутренним резьбам. Класс 1В является наиболее грубым и применяется для быстрой сборки даже с частично нарушенными витками. Класс 2В – это резьба общего назначения, 3В – наиболее жесткий стандарт с минимальным зазором в соединении.

Метрическая резьба

Метрическая резьба имеет треугольный профиль с углом 60° и плоско срезанными вершинами. Диаметр и шаг резьбы выражены в милиметрах. Существует несколько стандартов на метрическую резьбу. Все-таки и в Европе, и в США чаще применяется метрическая резьба стандарта ISO. Метрическая обозначается буквой «М», за которой следует значение наружного диаметра резьбы и, после символа «х», обозначение шага резьбы (например, М12 х 1,25).

Метрическая резьба с нормальным шагом обычно помечается буквой «М», за которой следует значение наружного диаметра резьбы, но шаг при этом не указывается (например М4, М6, М12). Как правило под резьбой ISO подразумевается именно резьба с нормальным (крупным) шагом.

Размерный ряд метрической резьбы с нормальным шагом:

1 х 0,25; 1,2 х 0,25; 1,4 х 0,3; 1,7 х 0,35; 2 х 0,4; 2,3 х 04; 2,6 х 0,45; 3 х 0,5; 3,5 х 0,6; 4 х 0,7; 4,5 х 0,75; 5 х 0,8; 5,5 х 0,9; 6 х 1; 7 х 1; 8 х 1,25; 9 х 1,25; 10 х 1,5; 11 х 1,5; 12 х 1,75; 14 х 2; 16 х 2; 18 х 2,5; 20 х 2,5; 22 х 2,5; 24 х 3.

Метрическая резьба с мелким шагом помечается той же буквой «М», но в обозначение номинала резьбы всегда включается размер шага в мм (например, М12 х 1,25). За рубежом она иногда (например, в заголовках таблиц) может обозначаться буквами «MF» (от «Fine» — «Мелкий»). Метрическая резьба с мелким шагом применяется только в специальных случаях, когда нормальная резьба по стандарту ISO по каким-либо причинам не устраивает разработчиков того или иного узла или агрегата. Приведенный ниже размерный ряд взят из нескольких стандартов и отражает номенклатуру резьбонарезного инструмента для нестандартной резьбы, предлагаемого на европейском рынке.

Размерный ряд метрической резьбы с мелким шагом:

3 х 0,35; 4 х 0,35; 4 х 0,5, 5 х 0,5; 6; 7 х 0,75; 8 х 0,5; 8 х 0,75; 8 х 1; 9х 1; 10 х 0 5; 10 х 0,75; 10 х 1; 10 х 1,25; 11 х 1; 12 х 0,75; 12 х 1; 12 х 1,25; 12 х 1,5; 13 х 1; 13 х 1,5; 14 х 0,75; 14 х 1; 14 х 1,25; 14 х 1,5; 15 х 1; 15 х 1,5; 16 х 1; 16 х 1,5; 18 х 1; 18 х 1,5; 18 х 2; 20 х 1; 20 х 1,5; 20 х 2; 22 х 1; 22 х 1,5; 22 х 2; 24 х 1; 24 х 1,5; 24 х 2; 25 х 1,5.

Инструмент для нарезания резьбы с мелким шагом предлагается только немногими фирмами, специализирующимися на производстве резьбонарезного инструмента. В нашем магазине вы найдете набор для нарезания резьбы для метрической системы и дюймовой резьбы стандарта NPT.

Конструкция инструмента

Метчик UNF/UNC представляет собой винт со стружечными канавками и соответствующей заточкой переднего, заднего и других углов. Основными элементами инструмента являются режущая (заборная) и калибрующая части, канавки для удаления стружки. Режущая часть изготовлена из быстрорежущей марки стали или твердого сплава. Для ручного использования или установки в патрон имеется соответствующий хвостовик.

Достоинством инструмента является простота и технологичность конструкции, а также высокая точность нарезки и возможность работы за счет самоподачи. Сложностью является необходимость приложения больших сил резания и сил трения, трудности с удалением стружки.

В зависимости от конструкции метчики UNF/UNC подразделяются на:

  • ручные или слесарные;
  • машино-ручные;
  • машинные;
  • гаечные и другие.

Метчики и плашки с американской резьбой UNF/UNC

2017-06-01 Метчики и плашки, еще их называют лерками, незаменимый резьбонарезной инструмент в современном машиностроении. Причем они могут использоваться как для нарезания резьбы ручным способом, так и для формирования резьбы при помощи станка.

Рис.1. Общий вид метчика

Рис.2. Общий вид плашки (лерки)

Говоря о метчиках и плашках с американской резьбой стандарта UNF/UNC, имеется ввиду то, что помимо метрической резьбы, широко распространенной в России, существует и дюймовая резьба, которая практически повсеместно используется в Соединенных Штатах Америки и Канаде. Профиль такой резьбы имеет угол при вершине 60֠, что соответствует метрической резьбе. В чем же главное отличие таких резьбонарезных инструментов?

Отличие все-таки в системе измерения параметров резьбы. Так как исторически сложилось, что резьбовые изделия широко использовались и активно разрабатывались при Индустриальной революции в Великобритании, то и параметры резьбы разрабатывались в соответствии с английской системой мер. Северная часть Соединенных Штатов Америки также переняла аналогичную систему мер, так как была до конца 18 века в зависимости от Великой Британии, находясь в колониальном владении.

Так получается, что английская система мер предусматривает все измерения любых параметров «отталкиваясь» от единицы измерения – дюйм. Вообще «дюйм» произошел предположительно от измеренного большого пальца (пер. голландский duim – большой палец). Большой палец, как известно, у всех разный. И поэтому спустя время «дюйм», как единицу измерения, пришлось стандартизировать. Так появился английский дюйм, который равен 25,4 мм, если перевести его в традиционную систему мер, характерную для России.

Резьбы UNC (Unified Coarse Thread), а в прошлом NC, и UNF (Unified National Fine Thread), являются унифицированными крупной и мелкой резьбой соответственно. Так резьбы стандарта UNC и NC являются взаимозаменяемыми. Шаг таких резьб измеряется следующим образом. В отличии от метрической резьбы, где шаг резьбы измеряется, как расстояние между одноименными стенками витков, в дюймовой резьбе можно приложить линейку с дюймовой шкалой и визуально посчитать, сколько витков (ниток) помещается в область дюйма на линейке (При измерении такой резьбы говорят, 15 витков на дюйм).

Естественно, для обоих случаев исполнения резьб, самым точным определением шага резьбы будут служить калибры для определения шага резьбы или резьбомеры, что означает одно и то же. Измерить таким резьбомером шаг резьбы просто. Следует приложить соответствующий калибр на измеряемую резьбу, и если профиль резьбы соответствует профилю выбранного калибра, то измерение выполнено верно и шаг резьбы соответствует числовому значению шага резьбы на боковой стороне пластинки для измерения.

Рис.3. Общий вид резьбомера или калибра для измерения шага резьбы

Рассмотрим типичный пример нарезания резьбы такими инструментами. Плашки используются только для нарезания наружной резьбы, причем плашка зажимается в плашкодержатель. Метчик же в свою очередь используется для нарезания внутренней резьбы, и зажимается в метчикодержатель. Любой из этих инструментов формирует резьбу при помощи своего вращательно движения, либо вращательного движения станка. Говоря простыми словами, инструмент и заготовка представляют собой винтовую пару винт – гайка. На самом инструменте нарезан профиль резьбы, который соответствует профилю нарезаемой резьбы. Нарезка осуществляется благодаря тому, что материал заготовки мягче материала инструмента.

Рис.4. Общий вид резьбомера или калибра для измерения шага резьбы

Автор:Ринком

Основные правила нарезки

  • Для правильной нарезки дюймовой или метрической резьбы необходимо придерживаться следующих рекомендаций:
  • Точно подобрать сверло требуемого диаметра. Диаметры отверстий для нарезки резьб UNF и UNC указаны в таблицах выше.
  • Просверлить отверстие строго под прямым углом к плоскости.
  • Нарезку производить возвратно-поступательными движениями. После двух оборотов вперёд совершать оборот назад для удаления стружки.
  • При наличии в комплекте двух или трех метчиков проход осуществлять строго по номерам – сначала черновым первым номером, затем вторым.
  • Желательно использовать смазку для снижения силы трения.

Американская резьба UNC

Международные стандарты крепёжных соединений: резьба UNC Unified Coarse Thread (UNC) — разновидность дюймовой цилиндрической резьбы с крупным шагом и углом профиля 60°. Пользуется большой популярностью в Европе и Северной Америке. В России детали с левой и правой резьбой UNC можно встретить среди комплектующих для бытовой и промышленной техники зарубежного производства (газонокосилки, культиваторы, автомобили и т. д.).
­ Онлайн заявка Телефон для связи : WhatsApp.
Краткая история Дюймовая резьба появилась в Великобритании во время промышленной революции в XVIII веке. Так как значительная часть североамериканского континента долгое время находилась в зоне прямого влияния Соединённого Королевства, английская система мер прижилась и на территории Канады и США. После унификации выработались определённые стандарты нарезки резьбы: угол профиля, шаг, форма вершин и впадин и т. д. Так возникли базовые типоразмеры и принципы маркировки соединений, которые применяются и сегодня.

Технические особенности Внешне геометрия резьбы UNC мало чем отличается от профиля обычной метрической резьбы. Главная особенность соединения — использование дюйма в качестве основной размерной единицы. Это значит, что шаг UNC рассчитывается по числу витков на дюйм, а не на сантиметр. Для типоразмера N 4 — 40 UNC он будет равняться 0,635 мм (40 витков), а для N 12 — 24 UNC — 1,058 мм (24 витка). Максимальный шаг — 6,35 мм (4 витка на дюйм).

Как нарезается резьба UNC? Самое сложное во время нарезки дюймовой резьбы — правильно определить величину шага. Для этого нужно использовать специальные калибры (резьбомеры). Во время измерения расстояния между впадинами и вершинами пластинки резьбомера поочерёдно прикладываются к детали до тех пор, пока не получится добиться 100%-ного совпадения профиля. Если размер был определён верно, шаг резьбы будет соответствовать значению, отмеченному на боковой стороне шаблона.

Для нарезки UNC -резьбы применяются инструменты двух типов:

-плашки. Необходимы для наружной нарезки резьбы; -метчики. Используются для формирования резьбы на внутренней стороне детали. Нарезать резьбу можно как вручную, так и при помощи специального промышленного оборудования. Направление вращения в каждом случае определяется индивидуально.

У нас большой опыт в этой области. Позвоните и вы не пожалеете.

+7 +7 Запросить звонок E-mail

­ Онлайн заявка

Американская резьба UNF заказать

инверсионных следов! Размеры крепежных винтов США

  1. Главная
  2. Артикул
  3. Размеры крепежных винтов США



Размеры крепежных винтов UNC и UNF
Винт Резьба/дюйм Зазорное отверстие
Размер   диаметр
  мм
диаметр
дюймов
Грубая
витков на дюйм
Шаг
мм
 Хорошо
TPI
Пик
мм
  Бит     мм   дюймов
0 1.
500
0,0600 80 0,317 52 1,613 0,0635
1 1,854 0,0730 64 0,397 72 0,353 47 1,994 0,0785
2 2,184 0,0860 56 0,453 64 0,397 42 2,375 0,0935
3 2,515 0,0990 48 0,529 56 0,453 37 2,642 0,1040
4 2,845 0,1120 40 0,635 48 0,529 31 3,048 0,1200
5 3,175 0,1250 40 0,635 44 0,577 29 3,454 0,1360
6 3,505 0,1380 32 0,794 40 0,635 27 3,658 0,1440
8 4,166 0,1640 32 0,794 36 0,705 18 4. 305 0,1695
10 4,826 0,1900 24 1,058 32 0,794 9 4,978 0,1960
12 5.486 0,2160 24 1,058
28
0,907 2 5,613 0,2210
1/4 6.350 0,2500 20 1,270 28 0,907 Ф 6,528 0,2570
5/16 7,938 0,3125 18 1.411 24 1,058 Р 8.204 0,3230
3/8 9,525 0,3750 16 1,587 24 1,058 Вт 9.804 0,3860

© Contrails





Top

Единый стандарт резьбы

Public Domain

Американский стандарт резьбы UTS был принят в 1949 году. Он включает мелкую резьбу UNF и крупную резьбу UNC , а также некоторые специальные резьбы.

Информация в этой статье соответствует стандарту ANSI B1.1 .




Обозначение

Крепежные винты США описаны 0-80, 2-56, 3-48, 4-40, 5-40, 6-32, 8-32, 10-32, 10-24 и т. д. до 12 и на доли дюйма больше.
Первое число выражает диаметр , второе число витков на дюйм

(TPI).

Для каждого размера имеется крупная резьба и мелкая резьба .
Мелкая нить предпочтительнее для тонких материалов и немного прочнее. Крупная резьба часто используется в двигателях Lycoming.

Преобразование номера винта в размер

Номер крепежного винта можно преобразовать в эквивалентный диаметр в дюймах или миллиметрах следующим образом :

D дюймов = (N 0,013) + 0,060), где N — номер крепежного винта.
D мм = ((Н 0,013) + 0,060) 25,400)
Например, винт №10 имеет диаметр [(10 0,013) + 0,060] дюйма, то есть 0,190 дюйма или 4826 мм.





Напишите мне



Вверх

В начало

   Предыдущий

важные типы потоков, которые ты должен знать. Но сначала мы хотели бы дать вам краткое введение в темы и объяснить важные термины.

Что такое нить?

Резьба – это, в простом понимании, профилированная выемка, которая проходит волнообразно и непрерывно вокруг цилиндрического болта.

Как уже было описано в наших статьях из раздела История тредов, тредам тысячи лет. Нитки сопровождают нас в повседневной жизни. Не всегда видно. Мы действительно не осознаем преимущества, которые они имеют для нас. Но они используются повсеместно. Например, в наших автомобилях, вплоть до того момента, когда мы надеваем очки для чтения. Разъемы облегчают нашу жизнь и буквально скрепляют все вместе.

Несмотря на то, что они универсальны в использовании, к резьбовым частям предъявляются особые требования и нагрузки. Принципиальное различие между:

  1. Монтажная резьба
  2. Резьба трансмиссии
  3. Транспортировочная нить

Крепежная нить , вероятно, тип резьбы, о котором большинство из вас думает в первую очередь.

Это тугие нити, как в гайках и болтах.

Движущиеся нити , с другой стороны, представляют собой типы резьбы, которые преобразуют вращательное движение в линейное движение.

В настоящее время мы находим транспортную резьбу в сельскохозяйственных машинах и в водном транспорте в виде винтов.

Правая резьба (RH) и левая резьба (LH)

Обычно резьба по часовой стрелке (правая резьба) — это резьба, которую можно закрепить, повернув ее по часовой стрелке. Реже встречаются левосторонние резьбы (левосторонняя резьба), которые можно свинчивать против часовой стрелки. Это соединение всегда используется, если нужно избежать ослабления резьбы из-за самодвижения. Как, например, с левой педалью велосипеда. Левую резьбу можно узнать по аббревиатуре LH, а правую – по аббревиатуре RH.

Трубная резьба

Трубная резьба — это резьба, которая используется в водопроводных и газовых установках. Концы труб могут иметь внутреннюю и наружную резьбу. С одной стороны, различают коническую и коническую трубную резьбу, которые являются самоуплотняющимися. С другой стороны, есть цилиндрические трубные резьбы, которые не являются самоуплотняющимися и требуют герметизирующих средств, таких как пенька. Наиболее важные трубные резьбы более подробно описаны в нашем списке

Почему разные типы резьбы?

Различные типы нитей являются результатом исторического развития и культурных предпочтений. Кроме того, существуют различные стандарты резьбы из-за особых требований к несущей способности. Решающим фактором здесь является форма резьбы.

Какие 13 наиболее важных типов резьбы?

Здесь мы хотим дать вам обзор 13 наиболее важных типов резьбы. Типы резьбы отсортированы по типам, характерным для конкретной страны. Наш список ни в коем случае не следует понимать в хронологическом порядке по степени важности. Среди наиболее важных тем:

Типы резьбы ISO

Для метрических типов резьбы ISO размеры всегда указываются в миллиметрах. Шаг рассчитывается путем измерения расстояния между первым и вторым зубом.

1 . Метрическая резьба ISO (M)

Метрическая резьба ISO — это стандартизированная во всем мире резьба, которая, вероятно, наиболее известна и чаще всего используется в Европе. Он также известен как стандартная резьба. Шаг и диаметр измеряются в миллиметрах. Кодовая буква метрической резьбы — М. Угол поперечной поверхности — 60 градусов. Кроме того, этот тип резьбы точно определен в DIN 13 и DIN 14. DIN – это Немецкий институт стандартизации.

2 . Метрическая мелкая резьба ISO (MF)

Метрическая мелкая резьба ISO аналогична старшему брату метрической резьбы ISO. Здесь кодовые буквы MF и угол фланга 60 градусов. Однако оба отличаются по высоте. Метрическая мелкая резьба используется, например, для часов.

3 . Стальная трубная резьба (Pg)

Стальная армированная трубная резьба или армированная резьба (Pg) — это историческая резьба, которая использовалась в электротехнике и определена в DIN 40430. Она все чаще заменяется метрической резьбой (DIN EN 50262). ). Боковой угол резьбы бронированной трубы составляет 80 градусов.

4 . Трапециевидная резьба (Tr)

Трапециевидная резьба обязана своим названием профилю нитей, которые имеют форму симметричной трапеции. Трапециевидная резьба имеет идентификационные буквы Tr и угол наклона по бокам 30 градусов. Есть три разных стандарта. DIN 103 определяет метрическую трапециевидную резьбу ISO. В DIN 380 более плоская трапециевидная резьба. И, наконец, в DIN 30295 закругленная трапециевидная резьба. Дополнительную информацию можно найти в этой статье: Шпиндель с трапециевидной резьбой.Beitrag: Trapezgewindespindel.

Американская резьба

Для американской резьбы размеры всегда указываются в дюймах (1 дюйм = 25,4 мм). Угол фланга всегда 60 градусов. Основным отличием различных американских унифицированных резьб является шаг резьбы. Они также указаны в нитях на дюйм. Для определения шага количество витков считают в одном дюйме.

5 . Унифицированная национальная крупная резьба (UNC)

Унифицированная резьба — это стандартная резьба, которая в основном используется в США и является американским эквивалентом метрической резьбы ISO. Только в качестве единицы измерения используется дюйм вместо сантиметра. Боковой угол – как и у резьбы ISO – 60 градусов.

6 . Унифицированная национальная тонкая резьба (UNF)

То же самое относится к типу унифицированной национальной тонкой резьбы, то есть от американской тонкой резьбы к метрической тонкой резьбе ISO. Как и у UNC, угол фланга составляет 60 градусов.

7 . Унифицированная национальная специальная резьба (UNS)

Тип резьбы UNS представляет собой специальную резьбу, которая отличается от других унифицированных резьб шагом. Здесь тоже угол фланга 60 градусов. Этот тип резьбы используется, в том числе, для микрофонных стоек.

8 . National Taper Pipe (NPT)

Тип резьбы National Taper Pipe (NPT) представляет собой коническую или коническую трубную резьбу, которая используется для фитингов. Угол фланга здесь составляет 60 градусов. В отличие от NPTF, самоуплотняющийся только при низком давлении.

9 . National Taper Pipe Dryseal (NPTF)

NPTF представляет собой коническую или коническую трубную резьбу, которая является самоуплотняющейся и имеет боковой угол 60 градусов. Основное отличие от резьбы NPT заключается в том, что внутренняя и внешняя резьбы перекрываются и поэтому могут быть самоуплотняющимися без использования герметика.

Британские нити Whitworth

Нитки Whitworth названы в честь их изобретателя сэра Джозепа Уитворта. Британский инженер ввел первую в мире стандартизацию резьбы в 1841 году и таким образом повлиял на массовое производство резьбы. Резьба Витворта указана в дюймах и имеет боковой угол 55 градусов. Этот тип резьбы в основном используется в Британском Королевстве.

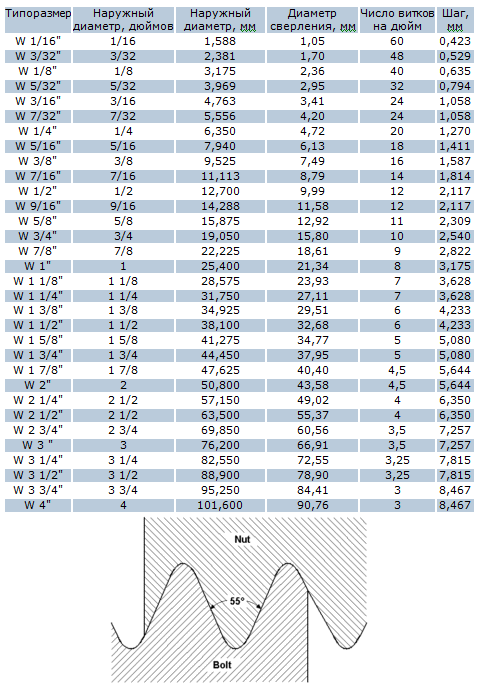

10 . Британский стандарт Whitworth Coarse (BSW/WW)

Британский стандарт Whitworth представляет собой, с одной стороны, стандартную резьбу, а с другой стороны, винтовую. Его часто обозначают аббревиатурой W или WW. По смыслу и использованию она эквивалентна метрической резьбе ISO. Он указывается в дюймах и имеет угол наклона 55 градусов.

11 . British Standard Fine (BSF)

British Standard Fine — английский вариант тонкой резьбы. Значение и использование соответствуют метрической мелкой резьбе. Резьба также указана в дюймах для BSF и имеет боковой угол 55 градусов.

12 . Труба Британского стандарта (BSP/G)

Труба Британского стандарта представляет собой трубную резьбу Уитворта. Это цилиндрическая резьба, поэтому она не самоуплотняющаяся. Обозначается аббревиатурой G. Небольшой особенностью является то, что дюймовая спецификация не соответствует дюймовому диаметру. Например: BSP 1″ = прибл. 33,25 мм.

13 . Трубный конус Британского стандарта (BSPT/R)

Принимая во внимание, что Британский стандартный трубный конус имеет коническую наружную резьбу и цилиндрическую внутреннюю резьбу. Его часто обозначают аббревиатурой R (коническая наружная резьба) и Rp (цилиндрическая внутренняя резьба).
