Амг6 характеристики

Амг6 характеристики – 6

alexxlab | 16.08.2020 | 0 | Разное

Содержание

характеристики, механические свойства, предел текучести, плотность. Сплав АМг6 и его применение

Данная марка алюминиевого сплава принадлежит к группе Al-Mg–Mn – деформируемых и достаточно пластичных сплавов. Подобные свойства проявляются уже при комнатной температуре, в то время как при повышенных сплав АМг6 демонстрирует отличную свариваемость и средние прочностные характеристики. Являясь термически неупрочненным, наибольшее распространение он получил в производстве биметаллических листов.

Химический состав АМг6 (по ГОСТ 4784-97)

Химические элементы, входящие в состав сплава марки АМг6 (в процентном содержании):

Al – 91,1-93,68%
Mg – 5,8-6,8%
Mn – 0,5-0,8%
Fe – не больше 0,4%
Si – не больше 0,4%
Zn – не больше 0,2%
Ti – 0,02-0,1%
Cu – не больше 0,1%
Be – 0,0002-0,005%

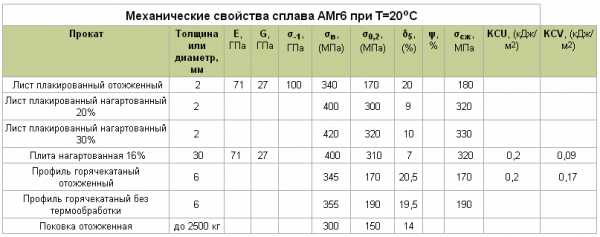

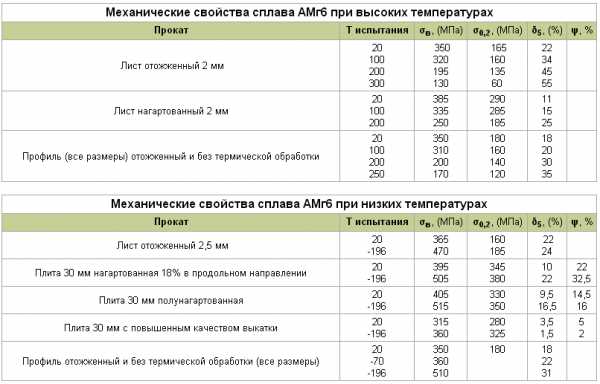

Сплав АМг6: физические и механические свойства

При том, что плотность сплава АМг6 (удельный вес) составляет 2640 кг/м

3, он наделен относительно небольшой твердостью: HB 10^-1=65МПа. Предел текучести АМг6 в зависимости от температуры и вида проката может варьироваться в пределах 130-385 МПа.

Что обуславливает характеристики сплава АМг6? Благодаря содержащемуся в сплаве марганцу материал наделяется повышенными механическими свойствами. При этом после холодной деформации заготовки деталь упрочняется еще больше. С использованием сварки сплав АМг6 несколько теряет свои прочностные свойства, поэтому для скрепления нагартованых деталей применяют заклепки или другие крепежные элементы.

АМг6: применение

АМГ6 – сплав куда более прочный, нежели АМГ2 или АМГ3, поэтому вполне подходит для штамповки деталей, испытывающих статические нагрузки. Относительно небольшое напряжение не приводит к растрескиванию материала, поэтому алюминий марки АМг6 часто становится лучшим вариантом для создания средненагружаемых сварных и клепаных конструкций, помимо прочего, нуждающихся в высокой коррозионной стойкости.

Широко использует сплав АМГ6 аэрокосмическая отрасль: такой алюминий идет на производство огромных топливных баков. Не обходятся без алюминия этой марки и автомобильная промышленность, и химическая, и в целом машиностроение. АМг6 – это и судовые переборки, и кузова железнодорожных вагонов, и подвесные потолки, и ёмкости для различных жидкостей.

Поставки алюминия на предприятия производятся в различном виде: трубы, профили, листы, штамповки необходимых размеров и форм. Обычно такие полуфабрикаты находятся уже в отожженном состоянии.

fx-commodities.ru

Сплавы АМГ5, АМГ6

Магналии – сплавы алюминия с магнием. АМг6 и АМГ5 – это магналии высокой пластичности и средней прочности, они обладают хорошей коррозионной стойкостью, хорошо обрабатываются резаньем и давлением. В отличии от АМГ2 и АМГ3 стойкость к коррозии у них ниже, а прочность и обработка на станке лучше, благодаря чему круглые прутки из этих сплавов имеют широкое распространение.

Химический состав АМГ5 и АМГ6

По химии, как и следует из маркировки, разница в 1% магния, что, однако, как увидим ниже приводит к разнице в областях применения.

Химический состав АМг5 по ГОСТ 4784-97
Fe	Si	Mn	Ti	Al	Cu	Be	Mg	Zn	Примесей
до 0.5	до 0.5	0.3 – 0.8	0.02 – 0.1	91.9 – 94.68	до 0.1	0.0002 – 0.005	4.8 – 5.8	до 0.2	прочие, каждая 0.05; всего 0.1

Химический состав АМг6 по ГОСТ 4784-97
Fe	Si	Mn	Ti	Al	Cu	Be	Mg	Zn	Примесей
до 0.4	до 0.4	0.5 – 0.8	0.02 – 0.1	91.1 – 93.68	до 0.1	0.0002 – 0.005	5.8 – 6.8	до 0.2	прочие, каждая 0.05; всего 0.1

Свойства АМГ5 и АМГ6

В общем, для сплавов алюминий-магний действует следующее правило – больше магния – выше твердость и прочность, но падает коррозионная стойкость, тепло- и этектропроводность, улучшается обработка резанием на токарных и фрезерных станках, но усложняется обработка давлением, требующая дополнительного отжига из-за перехода в нагарованное состояние.

Рассмотрим и сравним механические св-ва этих сплавов. Твердость АМГ6 и АМГ5 в не термообработанном состоянии одинакова и составляет – HB 10^-1 65 МПа.

Механические свойства АМг6 при Т=20^o
Сортамент	Предел кратковременной прочности s_в	предел текучести для остаточной деформации s_T	Относительное удлинение при разрыве d₅
–	МПа	МПа	%
Трубы, ГОСТ 18482-79	315	145	15
Пруток, ГОСТ 21488-97	285-315	120-155	15
Лента нагартован., ГОСТ 13726-97	375	275	6
Лента отожжен., ГОСТ 13726-97	305-315	145-155	15
Профили, ГОСТ 8617-81	314	157	15
Плита, ГОСТ 17232-99	275-305	130-145	4-11

Механические свойства АМг5 при Т=20^o
Сортамент	Предел кратковременной прочности s_в	Предел пропорциональности предел текучести для остаточной деформации s_T	Относительное удлинение при разрыве d₅
–	МПа	МПа	%
Трубы, ГОСТ 18482-79	255	110	15
Пруток, ГОСТ 21488-97	245-265	110-120	10-15
Лента, ГОСТ 13726-97	275	130	12-15
Профили, ГОСТ 8617-81	255	127	15
Плита, ГОСТ 17232-99	255-265	110-120	12-13

Рассмотрим физические свойства этих сплавов в сравнении.

Физические свойства АМг6
T	Модуль упругости первого рода E 10^{– 5}	Коэффициент температурного (линейного) расширения a 10⁶	Коэффициент теплопроводности (теплоемкость МГ6) l	Плотность АМГ6 r	Удельная теплоемкость АМГ6 C	Удельное электросопротивление АМГ6 R 10⁹
Град	МПа	1/Град	Вт/(м·град)	кг/м³	Дж/(кг·град)	Ом·м
20	0.71			2640		67.3
100		24.7	122		922

Физические свойства АМг6
T	Модуль упругости первого рода E 10^{– 5}	Коэффициент температурного (линейного) расширения a 10⁶	Коэффициент теплопроводности АМГ5 l	Плотность АМГ5 r	Удельная теплоемкость АМГ5 C	Удельное электросопротивление АМГ5 R 10⁹
Град	МПа	1/Град	Вт/(м·град)	кг/м³	Дж/(кг·град)	Ом·м
20	0.71			2650		64
100			126		922

Отжиг магналиев АМГ5, АМГ6Полуфабрикаты из сплавов АМГ5 и АМГ6 подвергаются отжигу для снятия нагартовки и перевода их в мягкое состояние. Отжиг магналиев проходит при температуре 310-335С в течение 1-2 ч с последующим охлаждением на воздухе. Для сплава АМг6 при охлаждении после отжига необходимо делать выдержку при 250-260 С в течение одного часа, затем охлаждать. Сплав АМг6 применяется в сварных конструкциях, для изготовления емкостей, используемых в том числе и при криогенных температурах.Применение АМГ5, АМГ6Высокое содержание магния положительным образом сказывается на прочности и твёрдости изделий из АМГ6 и они хорошо поддаются обработке резаньем. Но если применять АМг6 для обработки давлением, для этого потребуется большое число отжигов, так как в ходе процедур по деформации изделия из этого магналия будут быстро нагартовываться с повышением твёрдости и ухудшением пластических свойств, электропроводности и теплопроводности.Сплав АМг5 применяют во многих отраслях промышленности, в том числе и в современном судостроении для создания легких цельносварных судов. Отличительне особенности применению АМГ5 дают его следующие свойства – высокие показатели гибкости и пластичности, легко поддается механической и тепловой обработке, позволяет получать высококачественные сварные швы, с легкостью противостоит влиянию воздействия морской, пресной воды.

poliasmet.ru

АМг6 сталь: характеристики и расшифовка, применение и свойства стали

Страна	Стандарт	Описание
Россия	ГОСТ 4784-97	Алюминий и сплавы алюминиевые деформируемые. Марки
Россия	ГОСТ 8617-81	Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
Россия	ГОСТ 13726-97	Ленты из алюминия и алюминиевых сплавов. Технические условия
Россия	ГОСТ 17232-99	Плиты из алюминия и алюминиевых сплавов. Технические условия
Россия	ГОСТ 18482-79	Трубы прессованные из алюминия и алюминиевых сплавов. Технические условия
Россия	ГОСТ 21488-97	Прутки прессованные из алюминия и алюминиевых сплавов. Технические условия

metal.place

АМг6

Марка:	АМг6
Стандарт:	ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки.
Классификация:	Металлы и сплавы->Металлы цветные->Алюминий и сплавы алюминиевые->Сплавы алюминиевые деформируемые
Применение:	Сварные и клепаные средненагружаеые детали и конструкции , требующие высокой коррозтонной стойкости, трубопроводы,емкости для жидкостей и другие детали и изделия.

Физико-механические свойства

	Предел прочности (Временное сопротивление) σ_в, МПа	Предел прочности при сжатии σ_сж, МПа	Предел текучести σ_0,2, МПа	Предел выносливости при растяжении σ_-1, МПа	Предел выносливости при кручении τ_-1, МПа	Относительное сужение ψ, %
отожженный	340		170			20
полунагартованный	400		320			10
ленты без термообработки толщиной от 5,0 до 10,5 мм		315	157	131	65
ленты нагартованные толщиной от 1,0 до 4,0 мм		375	275	146	73
ленты отожженные толщиной от 0,5 до 0,6 мм		305	145	128	64
ленты отожженные толщиной от 0,6 до 10,5 мм		315	145	131	65
профили прессованные без термической обработки		314	157	131	65
профили прессованные отожженные		314	157	131	65

Физические свойства

	Плотность ρ, кг/м³	Удельная теплоемкость C, кДж/(кг·°С)	Теплопроводность λ, Вт/(м·K)	Модуль упругости нормальный Ε, ГПа	Модуль сдвига G, ГПа	Температурный коэффициент линейного расширения α_l, 10^-6·°С^-1	Коэффициент Пуассона μ
	2640			71	27
20-100 град.С						24.7	0.32
20 град.С			117
100 град.С		922
ленты без термообработки толщиной от 5,0 до 10,5 мм			122	70		26	0.34
ленты нагартованные толщиной от 1,0 до 4,0 мм			122			26

Химический состав

Al, %	Si, %	Fe, %	Zn, %	Cu, %	Mg, %	Mn, %	Ti, %	Be, %
91.2	0.4	0.4	0.2	0.1	от 5.8 до 6.8	от 0.5 до 0.8	от 0.02 до 0.1	от 0.0002 до 0.005

Технологические свойства

Свариваемость
отличная

Классификация:

oitsp.ru

СВОЙСТВА АЛЮМИНИЕВЫХ СПЛАВОВ

АЛЮМИНИЕВЫЕ СПЛАВЫ

Содержание

– классификация сплавов

– физические свойства

– коррозионные свойства

– механические свойства

– круглый и профильный алюминиевый прокат

– плоский алюминиевый прокат

– интересные интернет-ссылки

Классификация алюминиевых сплавов.

Алюминиевые сплавы условно делятся на литейные (для производства отливок) и деформируемые (для производства проката и поковок). Далее будут рассматриваться только деформируемые сплавы и прокат на их основе. Под алюминиевым прокатом подразумевают прокат из алюминиевых сплавов и технического алюминия (А8 – А5, АД0, АД1). Химический состав деформируемых сплавов общего применения приведен в ГОСТ 4784-97 и ГОСТ 1131.

Деформируемые сплавы разделяют по способу упрочнения: упрочняемые давлением (деформацией) и термоупрочняемые.

Другая классификация основана на ключевых свойствах: сплавы низкой, средней или высокой прочности, повышенной пластичности, жаропрочные, ковочные и т.д.

В таблице систематизированы наиболее распространенные деформируемые сплавы с краткой характеристикой основных свойств присущих для каждой системы. Маркировка дана по ГОСТ 4784-97 и международной классификации ИСО 209-1.

Характеристика сплавов	Маркировка		Система легирования	Примечания
СПЛАВЫ УПРОЧНЯЕМЫЕ ДАВЛЕНИЕМ (ТЕРМОНЕУПРОЧНЯЕМЫЕ)
Сплавы низкой прочности и высокой пластичности, свариваемые, коррозионносойкие	АД0	1050А	Техн. алюминий без легирования	Также АД, А5, А6, А7
	АД1	1230
	АМц	3003	Al – Mn	Также ММ (3005)
	Д12	3004
Сплавы средней прочности и высокой пластичности, свариваемые, коррозионносойкие	АМг2	5251	Al – Mg (Магналии)	Также АМг0.5, АМг1, АМг1.5АМг2.5 АМг4 и т.д.
	АМг3	5754
	АМг5	5056
	АМг6	–
ТЕРМОУПРОЧНЯЕМЫЕ СПЛАВЫ
Сплавы средней прочности и высокой пластичности свариваемые	АД31	6063	Al-Mg-Si (Авиали)	Также АВ (6151)
	АД33	6061
	АД35	6082
Сплавы нормальной прочности	Д1	2017	Al-Cu-Mg (Дюрали)	Также В65, Д19, ВАД1
	Д16	2024
	Д18	2117
Свариваемые сплавы нормальной прочности	1915	7005	Al-Zn-Mg
	1925	–
Высокопрочные сплавы	В95	–	Al-Zn-Mg-Cu	Также В93
Жаропрочные сплавы	АК4-1	–	Al-Cu-Mg-Ni-Fe	Также АК4
	1201	2219	Al-Cu-Mn	Также Д20
Ковочные сплавы	АК6	–	Al-Cu-Mg-Si
	АК8	2014

Состояния поставки Сплавы, упрочняемые давлением, упрочняются только холодной деформацией (холодная прокатка или волочение). Деформационное упрочнение приводит к увеличению прочности и твердости, но уменьшает пластичность. Восстановление пластичности достигается рекристаллизационным отжигом. Прокат из этой группы сплавов имеет следующие состояния поставки, указываемые в маркировке полуфабриката:

1) не имеет обозначения – после прессования или горячей прокатки без термообработки

2) М – отожженное

3) Н4 – четвертьнагартованное

4) Н2 – полунагартованное

5) Н3 – нагартованное на 3/4

6) Н – нагартованное

Полуфабрикаты из термоупрочняемых сплавов упрочняются путем специальной термообработки. Она заключается в закалке с определенной температуры и последующей выдержкой в течение некоторого времени при другой температуре (старение). Происходящее при этом изменение структуры сплава, увеличивает прочность, твердость без потери пластичности. Существует несколько вариантов термообработки. Наиболее распространены следующие состояния поставки термоупрочняемых сплавов, отражаемые в маркировке проката:

1) не имеет обозначения – после прессования или горячей прокатки без термообработки

2) М – отожженное

3) Т – закаленное и естественно состаренное (на максимальную прочность)

4) Т1 – закаленное и искусственно состаренное (на максимальную прочность)

Для некоторых сплавов производится термомеханическое упрочнение, когда нагартовка осуществляется после закалки. В этом случае в маркировке присутствует ТН или Т1Н. Другим режимам старения соответствуют состояния Т2, Т3, Т5. Обычно им соответствует меньшая прочность, но большая коррозионная стойкость или вязкость разрушения.

Приведенная маркировка состояний соответствует российским ГОСТам.

Физические свойства алюминиевых сплавов.

Плотность алюминиевых сплавов незначительно отличается от плотности чистого алюминия (2.7г/см³). Она изменяется от 2.65 г/см³ для сплава АМг6 до 2.85 г/см³ для сплава В95.

Легирование практически не влияет на величину модуля упругости и модуля сдвига. Например, модуль упругости упрочненного дуралюминия Д16Т практически равен модулю упругости чистого алюминия А5 (Е=7100 кгс/мм²). Однако, за счет того, что предел текучести сплавов в несколько раз превышает предел текучести чистого алюминия, алюминиевые сплавы уже могут использоваться в качестве конструкционного материала с разным уровнем нагрузок (в зависимости от марки сплава и его состояния).

За счет малой плотности удельные значения предела прочности, предела текучести и модуля упругости (соответствующие величины, поделенные на величину плотности) для прочных алюминиевых сплавов сопоставимы с соответствующими значениями удельных величин для стали и титановых сплавов. Это позволяет высокопрочным алюминиевым сплавам конкурировать со сталью и титаном, но только до температур не превышающих 200 С.

Большинство алюминиевых сплавов имеют худшую электро- и теплопроводность, коррозионную стойкость и свариваемость по сравнению с чистым алюминием.

Ниже в таблице приведены значения твердости, тепло- и электропроводности для нескольких сплавов в различных состояниях. Поскольку значения твердости коррелируют с величинами предела текучести и предела прочности, то эта таблица дает представление о порядке и этих величин.

Из таблицы видно, что сплавы с большей степенью легирования имеют заметно меньшую электро- и теплопроводность, эти величины также существенно зависят от состояния сплава (М, Н2, Т или Т1):

марка	твердость, НВ			электропроводность в % по отношению к меди			теплопроводность в кал/^оС
марка	М	Н2	Н,Т(Т1)	М	Н2	Н, Т(Т1)	М	Н2	Н, Т(Т1)
А8 – АД0	25		35	60			0.52
АМц	30	40	55	50	40		0.45	0.38
АМг2	45	60		35		30	0.34		0.30
АМг5	70			30			0.28
АД31			80	55		55	0.45
Д16	45		105	45		30	0.42		0.28
В95			150			30			0.28

Из таблицы видно, что только сплав АД31 сочетает высокую прочность и высокую электропроводность. Поэтому «мягкие» электротехнические шины производятся из АД0, а «твердые» – из АД31 (ГОСТ 15176-89). Электропроводность этих шин составляет (в мкОм*м):

0,029 – из АД0 (без термообработки, сразу после прессования)

0,031 – из АД31 (без термообработки, сразу после прессования)

0.035 – из АД31Т (после закалки и естественного старения)

Теплопроводность многих сплавов (АМг5, Д16Т, В95Т1) вдвое ниже, чем у чистого алюминия, но все равно она выше, чем у сталей.

Коррозионные свойства.

Наилучшие коррозионные свойства имеют сплавы АМц, АМг, АД31, а худшие – высоко-прочные сплавы Д16, В95, АК. Кроме того коррозионные свойства термоупрочняемых сплавов существенно зависят от режима закалки и старения. Например сплав Д16 обычно применяется в естественно-состаренном состоянии (Т). Однако свыше 80^оС его коррозионные свойства значительно ухудшаются и для использования при больших температурах часто применяют искусственное старение, хотя ему соответствует меньшая прочность и пластичность (чем после естественного старения). Многие прочные термоупрочняемые сплавы подвержены коррозии под напряжением и расслаивающей коррозии.

Свариваемость.

Хорошо свариваются всеми видами сварки сплавы АМц и АМг. При сварке нагартованного проката в зоне сварочного шва происходит отжиг, поэтому прочность шва соответствует прочности основного материала в отожженном состоянии.

Из термоупрочняемых сплавов хорошо свариваются авиали, сплав 1915. Сплав 1915 относится к самозакаливающимся, поэтому сварной шов со временем приобретает прочность основного материала. Большинство других сплавов свариваются только точечной сваркой.

Механические свойства.

Прочность сплавов АМц и АМг возрастает (а пластичность уменьшается) с увеличением степени легирования. Высокая коррозионная стойкость и свариваемость определяет их применение в конструкциях малой нагруженности. Сплавы АМг5 и АМг6 могут использоваться в средненагруженных конструкциях. Эти сплавы упрочняются только холодной деформацией, поэтому свойства изделий из этих сплавов определяются состоянием полуфабриката, из которого они были изготовлены.

Термоупрочняемые сплавы позволяют производить упрочнение деталей после их изготовления если исходный полуфабрикат не подвергался термоупрочняющей обработке.

Наибольшую прочность после упрочняющей термообработки (закалка и старение) имеют сплавы Д16, В95, АК6, АК8, АК4-1 (из доступных в свободной продаже).

Самым распространенным сплавом является Д16. При комнатной температуре он уступает многим сплавам по статической прочности, но имеет наилучшие показатели конструкционной прочности (трещиностойкость). Обычно применяется в естественно состаренном состоянии (Т). Но свыше 80 С начинает ухудшаться его коррозионная стойкость. Для использования сплава при температурах 120-250 С изделия из него подвергают искусственному старению. Оно обеспечивает лучшую коррозионную стойкость и больший предел текучести по сравнению с естественно-состаренным состоянием.

С ростом температуры прочностные свойства сплавов меняются в разной степени, что определяет их разную применимость в зависимости от температурного диапазона.

Из этих сплавов до 120 С наибольшие пределы прочности и текучести имеет В95Т1. Выше этой температуры он уже уступает сплаву Д16Т. Однако, следует учитывать, что В95Т1 имеет значительно худшую конструкционную прочность, т.е. малую трещиностойкость, по сравнению с Д16. Кроме того В95 в состоянии Т1 подвержен коррозии под напряжением. Это ограничивает его применение в изделиях, работающих на растяжение. Улучшение коррозионных свойств и существенное улучшение трещиностойкости достигается в изделиях обработанных по режимам Т2 или Т3.

При температурах 150-250 С большую прочность имеют Д19, АК6, АК8. При больших температурах (250-300 С) целесообразно применение других сплавов – АК4-1, Д20, 1201. Сплавы Д20 и 1201 имеют самый широкий температурный диапазон применения (от криогенных -250 С до +300 С) в условиях высоких нагрузок.

Сплавы АК6 и АК8 пластичны при высоких температурах, что позволяет использовать их для изготовления поковок и штамповок. Сплав АК8 характеризуется большей анизотропией механических свойств, у него меньше трещиностойкость, но он сваривается лучше, чем АК6.

Перечисленные высокопрочные сплавыт плохо свариваются и имеют низкую коррозионную стойкость. К свариваемым термоупрочняемым сплавам с нормальной прочностью относится сплав 1915. Это самозакаливающийся сплав (допускает закалку со скоростью естественного охлаждения), что позволяет обеспечить высокую прочность сварного шва. Сплав 1925, не отличаясь от него по механическим свойствам, сваривается хуже. Сплавы 1915 и 1925 имеют большую прочность, чем АМг6 и не уступают ему по характеристикам сварного шва.

Хорошо свариваются, имеют высокую коррозионную стойкость сплавы средней прочности – авиали (АВ, АД35, АД31,АД33).

АЛЮМИНИЕВЫЙ ПРОКАТ.

Из алюминия и его сплавов производятся все виды проката – фольга, листы, ленты, плиты, прутки, трубы, проволока. Следует иметь в виду, что для многих термоупрочняемых сплавов имеет место “пресс-эффект” – механические свойства прессованных изделий выше, чем у горячекатаных (т.е. круги имеют лучшие показатели прочности, чем листы).

Прутки, профили, трубы

Прутки из термоупрочняемых сплавов поставляются в состоянии “без термообработки” или в упрочненном состоянии (закалка с последующим естественным или искусственным старением). Прутки из термически неупрочняемых сплавов производятся прессованием и поставляются в состоянии “без термообработки”.

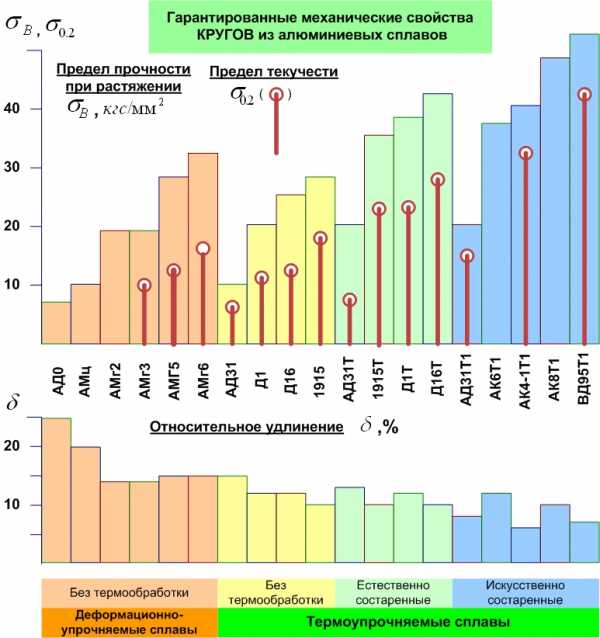

Общее представление о механических свойствах алюминиевых сплавов дает гистограмма, на которой представлены гарантированные показатели для прессованных прутков при нормальных температурах:

Из всего приведенного многообразия в свободной продаже всегда имеются прутки из Д16, причем круги диаметром до 100 мм включительно обычно поставляются в естественно состаренном состоянии (Д16Т). Фактические значения (по сертификатам качества) для них составляют: предел текучести ?_0.2 = (37-45), предел прочности при разрыве ?_в = (52-56), относительное удлинение ?=(11-17%). Обрабатываемость прутков из Д16Т очень хорошая, у прутков Д16 (без термообработки) обрабатываемость заметно хуже. Их твердость соответственно 105 НВ и 50 НВ. Как уже отмечалось, деталь, изготовленная из Д16 может быть упрочнена закалкой и естественным старением. Максимальная прочность после закалки достигается на 4-е сутки.

Поскольку дуралюминиевый сплав Д16 не отличается хорошими коррозионными свойствами, желательна дополнительная защита изделий из него анодированием или нанесением лако-красочных покрытий. При эксплуатации при температурах выше 80-100 С проявляется склонность к межкристаллитной коррозии.

Необходимость дополнительной защиты от коррозии относится и к другим высокопрочным сплавам (Д1, В95, АК).

Прутки из АМц и АМг обладают высокой коррозионной стойкостью, допускают возможность дополнительного формообразования горячей ковкой (в интервале 510-380^оС).

Разнообразные профили широко представлены из сплава АД31 с различными вариантами термообработки. Применяются для конструкций невысокой и средней прочности, а также для изделий декоративного назначения.

Прутки, трубы и профили из АД31 имеют высокую общую коррозионную стойкость, не склонны к коррозии под напряжением. Сплав хорошо сваривается точечной, роликовой и аргонно-дуговой сваркой. Коррозионная стойкость сварного шва такая же, как у основного материала. Для повышения прочности сварного шва необходима специальная термообработка.

Уголки производятся в основном из АД31, Д16 и АМг2.

Трубы производятся из большинства сплавов, представленных на рисунке. Они поставляются в состояниях без термообработки (прессованные), закаленные и состаренные, а также отожженные и нагартованные. Параметры их механических свойств примерно соответствуют, приведенным на гистограмме. При выборе материала труб кроме прочностных характеристик учитывается его коррозионная стойкость и свариваемость. Наиболее доступны трубы из АД31.

Наличие кругов, труб и уголков – см. на странице сайта “Алюминиевые круги, трубы и уголки”

Плоский алюминиевый прокат.

Листы общего назаначения производятся по ГОСТ 21631-76, ленты – по ГОСТ 13726-97, плиты по ГОСТ 17232-99.

Листы из сплавов с пониженной или низкой коррозионной устойчивостью (АМг6, 1105, Д1, Д16, ВД1, В95) плакируются. Химический состав плакирующего сплава обычно соответствует марке АД1, а толщина слоя составляет 2 – 4% от номинальной толщины листа.

Плакирующий слой обеспечивает электрохимическую защиту основного металла от коррозии. Это означает,

normis.com.ua

АМг6Л

АМг6Л Челябинск

Марка :	АМг6Л ( другое обозначение АЛ23 )
Классификация :	Алюминиевый литейный сплав
Применение:	для изготовления фасонных отливок. сплав коррозионно-стойкий
Зарубежные аналоги:	Известны

Химический состав в % материала АМг6Л ГОСТ 1583- 93

Fe	Si	Mn	Ti	Al	Cu	Zr	Be	Mg	Zn	Примесей
до 0.2	до 0.2	до 0.1	0.05- 0.15	92.05- 93.88	до 0.15	0.05- 0.2	0.02- 0.1	6- 7	до 0.1	всего 0.5

Примечание: Al-основа. процентное содержание Al дано приблизительно
Литейно-технологические свойства материала АМг6Л .

Линейная усадка :

1.1 %

Механические свойства при Т=20^oС материала АМг6Л .

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Отливки, ГОСТ 1583-93			186-225		4-6

Твердость АМг6Л , Сплав литой ГОСТ 1583-93

HB 10^-1 = 60 МПа

Физические свойства материала АМг6Л .

T	E 10^{– 5}	a 10⁶	l	r	C	R 10⁹
Град	МПа	1/Град	Вт/(м·град)	кг/м³	Дж/(кг·град)	Ом·м
20		24.5

Зарубежные аналоги материала АМг6ЛВнимание! Указаны как точные, так и ближайшие аналоги.
Обозначения:

Механические свойства :
s_в	-Предел кратковременной прочности , [МПа]
s_T	-Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d₅	-Относительное удлинение при разрыве , [ % ]
y	-Относительное сужение , [ % ]
KCU	-Ударная вязкость , [ кДж / м²]
HB	-Твердость по Бринеллю , [МПа]

Физические свойства :
T	-Температура, при которой получены данные свойства , [Град]
E	-Модуль упругости первого рода , [МПа]
a	-Коэффициент температурного (линейного) расширения (диапазон 20^o-T ) , [1/Град]
l	-Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	-Плотность материала , [кг/м³]
C	-Удельная теплоемкость материала (диапазон 20^o-T ), [Дж/(кг·град)]
R	-Удельное электросопротивление, [Ом·м]

АМг6Л-Алюминиевый литейный сплав
АМг6Л-химический состав, механические, физические и технологические свойства, плотность, твердость, применение

Доступный металлопрокат

АМг6Л

Материал АМг6Л Челябинск

Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал АМг6Л большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.

Как и вся продукция, материал АМг6Л закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.

Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.

Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.

Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.

Материал АМг6Л купить в Челябинске

Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.

Доставка

Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.

Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.

metcontinent.ru

АМг-сплав: характеристики и свойства

Использование алюминия в качестве конструкционного материала началось уже очень давно. Однако он выделялся лишь низким удельным весом, хорошей пластичностью и высокой стойкостью к коррозии. Прочность и твердость этого материала были крайне низкими. Проблему частично смогли устранить советские ученые, которые добавили в состав магний. Таким образом, впервые были получены АМг-сплавы.

Общее описание

На сегодняшний день существует несколько разновидностей такого типа сплава. Все они отличаются между собой по своим характеристикам и области применения. К примеру, можно рассмотреть свойства второй и третьей категории, то есть АМг-2 и АМг-3. Состав АМг-сплава в данном случае дополнен еще такими элементами, как Si и Mn. Стойкость к коррозии осталась также на высоком уровне, появилась хорошая свариваемость при использовании таких видов сварки, как точечная, роликовая, газовая. Кроме того, эти две группы материала отличаются хорошей деформацией как в холодном, так и в горячем состоянии.

Интервал горячей деформации, к примеру, находится в районе от 340 до 430 °С. Охлаждение после такого типа деформации осуществляется на открытом воздухе. Также стоит добавить, что АМг-сплавы такого типа не упрочняются при помощи термической обработки. Из этого материала часто изготавливают профили. При их изготовлении применяется два типа отжига: низкий при температуре 270-300 °С и высокий при температуре 360-420 °С.

Описание АМг-6

На сегодняшний день все АМг-сплавы относятся к категории деформируемых веществ. Стоит добавить, что количество элементов, которые применяются для легирования, а также механические свойства регулируются ГОСТом 4784-97. Если верить данному документу, то помимо сплава АМг – алюминия и марганца, в составе присутствуют и другие химические вещества.

Химический состав

Рассматривать стоит химический состав именно АМг-6, так как он считается лучшим среди всех похожих материалов.

Естественно, что первый элемент в списке – это магний в количестве от 5,8 % до 6,8 %. Этот элемент является главным упрочнителем алюминия. Если добавить всего 1 % магния от общей массы алюминия в состав, то можно добиться увеличения прочности примерно на 35 МПа без ухудшения пластичности. Однако нужно отметить, что магний снижает естественную стойкость к коррозии. Особенно это становится заметно, если его количество начинает превышать 6 %, а деталь из алюминиевого сплава АМг-6 находится под статической нагрузкой.
Добавляют также марганец в количестве от 0,5 до 0,8 %. Это необходимо для измельчения зернистости алюминия, что положительно скажется на механических свойствах. Кроме того, данный элемент значительно снижает риск ликвации – неравномерное распределение химического состава по поверхности алюминия.
Вводится 0,06 % титана, чтобы улучшить технологические свойства. Более всего это касается свариваемости материала. Титан способен снизить структуру сплава до более мелкозернистой, а также уменьшить склонность к образованию трещин. Все это приводит к тому, что сильно увеличивается прочность сварных швов у материала из сплава АМг-6.
Натрий в количестве 0,01 %. Тут нужно сказать, что этот элемент не добавляют в состав специально, так как это крайне нежелательно, он появляется в нем из-за плавки криолитосодержащих флюсов. Температура плавления натрия всего 96 °С, что значительно ниже, чем у самого алюминия. Из-за этого можно сказать, что характеристики АМг-сплава этого типа дополняются повышенной красноломкостью из-за натрия.
Медь в количестве 0,01 %. Это вещество относится к категории вредных примесей для алюминия. Наличие меди значительно снижает стойкость к коррозии у этого материала. Кроме этого, она ухудшает пластичность сплава. Однако тут стоит добавить, что даже небольшое количество меди значительно повышает механические показатели, то есть прочность и твердость.

Недостатки АМг-6

Несмотря на все добавки, у такого сплава все еще остаются некоторые недостатки.

Предел текучести сплава достаточно низок. Для того чтобы как-нибудь избежать или уменьшить влияние этого недостатка, в состав могут вводить до 0,8 % цинка или же проводить нагартовку поверхности.
Еще один существенный минус – это неспособность к упрочнению под воздействием термической обработки. Все сплавы, у которых содержание магния ниже 8 %, не поддаются упрочнению.

Положительные качества алюминиевых сплавов

Введение разнообразных химических элементов привело к тому, что определенные характеристики все же удалось значительно улучшить.

Механические свойства удалось вывести на удовлетворительный уровень. После отжига прочность на разрыв составляет 340 МПа, как и у обычных сталей. Твердость также удалось значительно поднять. У сплава АМг-6 данный показатель самый высокий среди других.
Сохранился низкий удельный вес. Это означает, что использование элементов из такого сплава все еще очень актуально, особенно в тех конструкциях, где есть строгие требования по массе объекта.
Стойкость к коррозии. Если и ранее она была достаточно высокой, то сплав становится полностью неуязвим к воздействию атмосферного воздуха, воды, а также группе слабых кислот и щелочей. Однако для получения всех этих качеств нужно проводить отжиг и только с низкой температурой.
Вибрационная стойкость сплава из алюминия и магния оказалось достаточно высокой и составила 130 МПа.
Высокая технологичность. Это означает, что свариваемость сплава относится к первой категории, то есть плотность и прочность сварного шва практически равны цельному материалу. Кроме того, пластичность очень высока, а относительное удлинение на сжатие составило 20 %.

Применение материала

Именно сплав АМг-6 стал наиболее распространенным. На рынок строительных материалов он поставляется в виде прутков, швеллеров, листов, уголков с самыми разными габаритами. Наибольшее распространение эти детали получили, когда необходимо создать сварную конструкцию с ограничением по массе объекта. Из этого материала также можно успешно изготавливать как внутреннюю, так и наружную обшивку для самого разного автомобильного транспорта. Кроме этого, из него можно изготавливать цистерны, которые пригодны для транспортировки нефти, к примеру.

fb.ru

TOP HEADLINES
