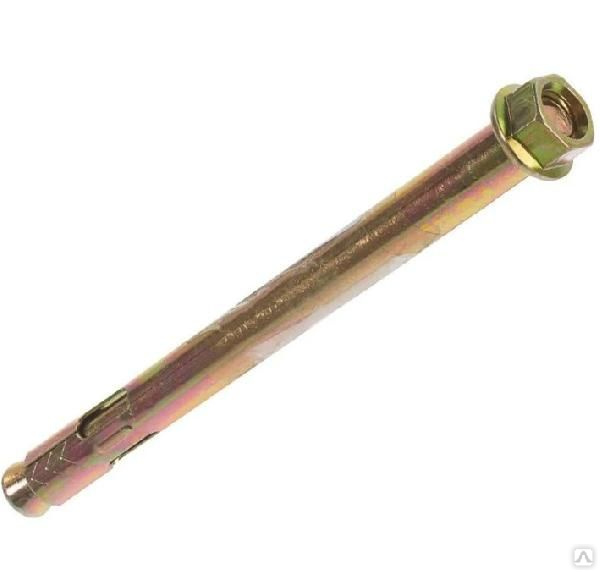

Анкерный болт с гайкой М5/6*40. Распорный анкер болт с гайкой 6х40.

Артикул: 101000027

Диаметр анкера: 6 мм
Размер резьбы: М5

Диаметр отверстия: 6 мм

Нагрузка на вырыв: 0.8 кН

Характеристики

Основные размеры

Размер резьбы: М5

Диаметр анкера: 6 мм

Длина анкера (гильзы): 40 мм

Толщина прикрепляемого материала: 8 мм

Параметры установки

Диаметр отверстия: 6 мм

Используемый ключ: 8

Эксплуатационные характеристики

Нагрузка на вырыв: 0.8 кН

Применяется в материалах: полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера: углеродистая сталь

Покрытие анкера: желтопассированное гальваническое цинкование

Тип анкера: с гайкой

Производитель: Китай (без бренда)

Вес: 9. 415 г

Класс прочности резьбового элемента: 5.8

Другие размеры:

М5/6х25
М5/6х75
М6/8х25
М6/8х40
М6/8х65
М6/8х70
М6/8х85
М6/8х100
М6/8х120
М8/10х40
М8/10х50
М8/10х60
М8/10х77
М8/10х97
М6/10х100
М8/10х125
М8/10х130
М8/10х150
М8/10х180
М8/10х200
М8/10х250
М10/12х60
М10/12х75
М10/12х100
М8/12х100
М10/12х130
М10/12х150
М10/12х180
М10/12х200
М10/12х250
М10/12х280
М10/12х300
М10/14х100
М10/14х120
М10/14х150
М10/14х200
М10/14х250
М12/16х65
М12/16х110
М12/16х150
М12/16х180
М12/16х220
М12/16х250
М12/16х300
М16/20х75
М16/20х110
М16/20х150
М16/20х200
М16/20х250
М16/20х300
М16/20х350
М16/20х400
М16/24х200

Нет в продаже

Анкерный болт с гайкой HNM по бетону

Анкерный болт с гайкой HNM как правило используют для крепления тяжеловесных подвесных самонесущих конструкций, консолей, кронштейнов, антенн и прочих к несущему основанию из бетона, кирпича, строительного или природного камня методом сквозного монтажа. Но чаще всего этот анкер применяют с таким базовым материалом как бетон. Он не используется в качестве крепежа в газобетоне, гипсокартоне, пустотелом кирпиче. Этот анкер является аналогом популярного клиновидного анкерного болта ХИЛТИ (анкер Hilti HSL 3 G распорный с гайкой). Благодаря своей универсальности и высокой несущей способности анкер HNM пользуется большой популярностью как в ремонтных, так и в строительных работах. Крепеж используют в качестве фундаментных болтов для строительных конструкций. Применяется на разных этапах строительства для внутренних и наружных работ. Особенности конструкции крепежа позволяют монтировать его на небольшом расстоянии от края несущего основания и от других анкеров.

Изделие конструктивно представляет собой внешнюю полую гильзу с продольными прорезями в распорной части, внутрь которой вставлена шпилька с метрической резьбой на одном конце и распорным элементом в виде конусообразного окончания на другом. На нее накручивается шестигранная гайка с рифлёной пресс-шайбой для фиксации детали на несущем основании.

Детали анкера выполнены из углеродистой стали холодного формования и желтопассивированны для защиты крепления от коррозии. Благодаря своим техническим характеристикам и особенностям конструкции анкерный болт с гайкой HNM надежно фиксирует предметы, отличающиеся значительными габаритами и массой, обеспечивая при этом прочность и долговечность конструкции.

Принцип работы анкерного болта с гайкой достаточно прост. Он заключается в том, что при затягивании шестигранной фланцевой гайки на резьбовой части шпильки, помещенной во внутрь гильзы, другое конусообразное окончание шпильки втягивается во внутрь гильзы. Это приводит к разжиманию стенок анкера, помещенного в заранее просверленное отверстие в несущем основании, и позволяет надежно удерживать монтируемый материал.

Для монтажа анкерного болта HNM, оснащенного гайкой необходимо заранее просверлить в несущем основании отверстие, соответствующее длине и диаметру гильзы анкера. Диаметр отверстия необходимо делать таким, чтобы распорная муфта входила в него с небольшим натягом.

Затем с целью надежного соединения анкерного болта распорного типа с несущим основанием, отверстие, в которое он монтируется необходимо тщательно очистить от забившихся туда кусочков раскрошившегося при сверлении материала и строительной пыли. Далее в проделанное и подготовленное отверстие необходимо забить анкер и затягивать на нем шестигранную гайку с пресс-шайбой до тех пор, пока распорная муфта не разожмется на столько, чтобы обеспечить надежную фиксацию крепежного элемента. При этом очень важно учитывать усилие затяжки, рекомендованное производителями крепежа. После того как анкер был надежно установлен в отверстие, с него необходимо открутить гайку, чтобы закрепить на освободившемся резьбовом конце стержня необходимую деталь или конструкцию, зафиксировав ее шестигранной гайкой с фланцем.

Выбор строительного крепежа – это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.

Если у вас возникли вопросы по наличию товара, вы хотите рассчитать стоимость и купить анкерный болт с гайкой HNM оптом или в розницу, вы всегда можете обратиться к нам в наш офис в г. Владивосток по адресу: ул. Бородинская, д. 28, стр. 3.

Наши специалисты подберут для вас оптимальный крепеж, ручной инструмент и оснастку, а также помогут с расчётом и отправкой заказа в любую точку Дальнего Востока России.

Обозначение, мм	8х25	8х40	8х65	8х85	10х40	10х50	10х60	10х77	10х97
Do, диаметр отверстия под анкер, мм	8	8	8	8	10	10	10	10	10
T, мин. глубина при сквозном монтаже	40	40	65	85	40	50	60	75	95
H, мин. глубина анкеровки	35	35	35	35	40	40	40	40	40
L, длина анкера	45	45	70	90	45	55	65	80	100
Da, макс. толшина прикрепляемого материала,мм	5	5	30	50	10	10	20	35	55
Резьба	М6	М6	М6	М6	М8	М8	М8	М8	М8
Мин. вырывающая сила, кН (бетон В25)	10,5	10,5	10,5	10,5	13,1	13,1	13,1	13,1	13,1
Допустимый изгибающий момент, Нм	5,2	5,2	5,2	5,2	12,9	12,9	12,9	12,9	12,9
Макс. крутящий момент при анкеровке, Нм	10	10	10	10	25	25	25	25	25
Номинальный вес 1000 шт., кг	10,57	16,28	23	27,85	28,22	32	34,83	46	53

Обозначение, мм	10х125	10х130	10х150	10х180	12х60	12х75	12х99	12х129	12х150
Do, диаметр отверстия под анкер, мм	10	10	10	10	12	12	12	12	12
T, мин. глубина при сквозном монтаже	125	130	150	180	60	75	100	130	150
H, мин. глубина анкеровки	40	40	40	40	35	50	50	50	50
L, длина анкера	130	135	155	185	65	80	105	135	155
Da, макс. толшина прикрепляемого материала,мм	85	90	110	140	25	25	50	80	100
Резьба	М8	М8	М8	М8	М10	М10	М10	М10	М10
Мин. вырывающая сила, кН (бетон В25)	13,1	13,1	13,1	13,1	18,3	18,3	18,3	18,3	18,3
Допустимый изгибающий момент, Нм	12,9	12,9	12,9	12,9	25,7	25,7	25,7	25,7	25,7
Макс. крутящий момент при анкеровке, Нм	25	25	25	25	40	40	40	40	40
Номинальный вес 1000 шт., кг	65	68	79	93	57,5	67,81	88,16	110	118,75

Обозначение, мм	12х180	12х200	12х220	12х250	12х280	12х300	14х200	14х250	16х65
Do, диаметр отверстия под анкер, мм	12	12	12	12	12	12	14	14	16
T, мин. глубина при сквозном монтаже	180	200	220	250	280	300	200	250	65
H, мин. глубина анкеровки	50	50	50	50	50	50	50	50	60
L, длина анкера	185	205	225	255	285	305	205	255	70
Da, макс. толшина прикрепляемого материала,мм	130	150	170	200	230	250	150	200	5
Резьба	М10	М10	М10	М10	М10	М10	М12	М12	М12
Мин. вырывающая сила, кН (бетон В25)	18,3	18,3	18,3	18,3	18,3	18,3			22,8
Допустимый изгибающий момент, Нм	25,7	25,7	25,7	25,7	25,7	25,7			32,1
Макс. крутящий момент при анкеровке, Нм	40	40	40	40	40	40			50
Номинальный вес 1000 шт., кг	146,8	160	176,67	208	220	235	255,33	337,5	100

Обозначение, мм	16х111	16х147	16х180	16х220	16х250	20х75	20х107	20х110	20х150
Do, диаметр отверстия под анкер, мм	16	16	16	16	20	20	20	20	20
T, мин. глубина при сквозном монтаже	110	150	180	220	250	75	107	110	150
H, мин. глубина анкеровки	60	60	60	60	60	60	60	60	60
L, длина анкера	115	155	185	225	255	80	112	115	155
Da, макс. толшина прикрепляемого материала,мм	50	90	120	160	190	15	47	50	90
Резьба	М12	М12	М16	М16	М16	М16	М16	М16	М16
Мин. вырывающая сила, кН (бетон В25)	22,8	22,8	22,8	22,8	22,8	27,4	27,4	27,4	27,4
Допустимый изгибающий момент, Нм	32,1	32,1	32,1	32,1	32,1	32,1	38,5	38,5	38,5
Макс. крутящий момент при анкеровке, Нм	50	50	50	50	50	50	60	60	60
Номинальный вес 1000 шт., кг	160	200	230	272,5	302,5	200	263	265	360

Обозначение, мм	20х200	20х300
Do, диаметр отверстия под анкер, мм	20	20
T, мин. глубина при сквозном монтаже	200	300
H, мин. глубина анкеровки	60	60
L, длина анкера	205	305
Da, макс. толшина прикрепляемого материала,мм	140	240
Резьба	М16	М16
Мин. вырывающая сила, кН (бетон В25)	27,4	27,4
Допустимый изгибающий момент, Нм	38,5	38,5
Макс. крутящий момент при анкеровке, Нм	60	60
Номинальный вес 1000 шт., кг	425	595

Арматурный анкерный болт HPM® | Peikko USA

Текущий сайт: Peikko United States. Вы хотите изменить страну или язык?

Peikko Group Global (English)

Europe

Česká republika
Danmark
Deutschland
Eesti
España
France
Hrvatska
Ireland
Italia
Latvija
Lietuva
Magyarország
Makedonija
Nederland
Norge

Polska
România
Schweiz
Slovenija
Slovensko
Srbija
Suomi
Sverige
Türkiye
United Kingdom
Österreich

Северная Америка

Канада (английский)
Канада (французский)
США

Asia Pacific

Australia
Indonesia (English)
Philippines (English)
Singapore (English)
Thailand (English)
中国
한국

Africa, Middle East and India

Индия (английский)
Ближний Восток (английский)
Южная Африка

Продукты и решения
HPM ^® Арматурный анкерный болт

Арматурные анкерные болты HPM ^® используются для крепления бетонных или стальных конструкций и машин к бетонным основаниям. Ассортимент продукции подходит для условий умеренной нагрузки.

HPM ^® Арматурные анкерные болты передают силы растяжения, сжатия и сдвига на железобетонную базовую конструкцию (например, фундамент). Арматурные анкерные болты HPM ^® используются с башмаками колонн HPKM ^®, SUMO ^® Стеновые башмаки или даже со стальными колоннами и креплениями для машин. Существует два основных типа анкеров:

Длинные анкеры (тип P), которые используются для сращивания
Короткие анкеры со шпильками (тип L), которые используются для анкеровки в фундаментах

Длинные анкерные болты передают сжатие и усилия растяжения через ребристую связь ребристых стержней, в то время как короткие анкерные болты передают их через комбинацию шпилек с головкой и реберной связи. Шаблоны для установки анкерных болтов PPL обеспечивают простую и правильную установку анкерных болтов в отливки и фундаменты. HPM 9Анкерный болт арматуры 0110 ® в виде стальной детали, залитой в бетон, разработан в соответствии с Еврокодами или ACI 318M-11.

6 типов анкерных болтов и их применение

20 февраля 2023 г. 20 февраля 2023 г. | 20:51

Анкерные болты используются для фиксации различных объектов на месте. От стальных балок и колонн до других конструктивных элементов — анкерные болты необходимы для обеспечения устойчивости и надежности всего. Но на рынке есть много разных анкерных болтов, так как же узнать, какой из них подходит для вашего проекта? Давайте подробнее рассмотрим некоторые из самых популярных разновидностей анкерных болтов.

Типы анкерных болтов

Анкерный болт L-типа

Самый распространенный тип анкерного болта — L-образный. Как следует из их названия, эти болты имеют L-образную головку с резьбовым стержнем, который можно затянуть на место с помощью гайки и шайбы. Они были разных размеров и из различных материалов, включая нержавеющую сталь и оцинкованную сталь. Основным преимуществом анкерных болтов L-типа является их универсальность; их можно использовать для закрепления практически любого типа материала на месте.

Анкерный болт J-типа

Анкерные болты J-типа также вполне стандартны. Как и их аналоги L-типа, они имеют удлиненную головку с резьбовым стержнем и могут быть затянуты на место с помощью гайки и шайбы. Однако анкерные болты J-типа имеют дополнительную особенность: они имеют две «ножки», которые обеспечивают дополнительную устойчивость при креплении более тяжелых объектов, таких как стальные балки или колонны. Это делает их идеальными для строительных проектов, где требуется дополнительная устойчивость.

Анкерный болт для каменной кладки

Анкерный анкер для каменной кладки предназначен для каменной кладки, такой как кирпичные стены или бетонные фундаменты. Эти анкеры состоят из металлического стержня (обычно из оцинкованной стали) с проушиной на одном конце, предназначенной для заделки в раствор или бетон. В зависимости от применения анкеры для каменной кладки бывают разных размеров и форм; некоторые могут иметь крючки или петли, в то время как другие могут быть прямыми стержнями без каких-либо дополнительных функций, кроме проушины на одном конце.

Двусторонние стержни с пластиной

Двусторонние стержни с пластинами — отличный способ модернизировать систему подвески по сравнению с традиционными конструкциями стержней и гнезд. Эти стержни соединяют оба конца пружины, демпфера или стабилизатора, обеспечивая лучшую управляемость по сравнению с односторонними устройствами. Двухсторонние стержни значительно меньше вибрируют и вибрируют, что означает повышенную устойчивость и безопасность на дороге. Кроме того, они требуют меньше времени на установку ключа, чем обычные методы восстановления, часто подразумевающие удаление компонентов из их первоначального места установки для их настройки. Двусторонние стержни, оснащенные пластинами, создают прочное соединение между двумя концами узла подвески, облегчая работу механиков при ремонте или регулировке.

Анкерный болт с головкой

Анкерные болты с головкой являются идеальным выбором для применений, требующих исключительной прочности и надежности постоянного крепления. По самой своей природе анкерные болты с головкой обеспечивают вдвое большую производительность; во-первых, благодаря своей прочной конструкции, а во-вторых, при правильной установке в бетон или кирпичную кладку они могут легко пережить срок службы любой конструкции. Анкерные болты с головкой предназначены для достижения структурных уровней анкеровки как в фундаменте, так и в элементах конструкции, и часто могут иметь покрытие, такое как горячее цинкование, для защиты от коррозии. Поэтому они являются оптимальным решением для крепления, когда требуется дополнительная удерживающая сила.

Болт с заклепками

Болты с заклепками — это крепежные детали, ширина которых превышает стандартную головку, и доказано, что они придают дополнительную прочность и устойчивость проектам при скреплении строительных материалов. Наиболее часто используемые в строительной отрасли, где важны надежность и структура, клиновые болты также стали обычным явлением во многих приложениях «сделай сам» в качестве дополнительной меры безопасности.
