Анкерный болт по бетону: виды и монтаж

Разновидность анкерных болтов по бетону

Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

Содержание статьи

Что такое анкер по бетону

Типы метизов

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

  • Силы трения, обеспечивают анкера распорного типа;
  • Склеивающие способности специального состава, обеспечивают химические элементы;
  • Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.

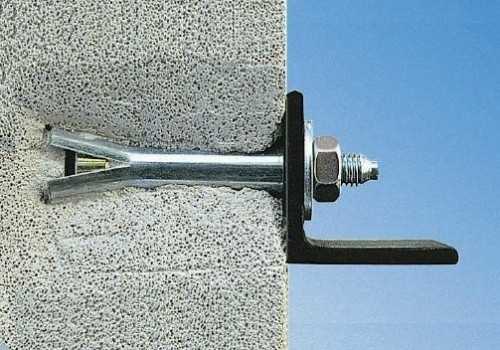

Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

  • Профили металлопроката;
  • Подвесные потолочные конструкции;
  • Люстры и различные светильники;
  • Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
  • Лестничные конструкции;
  • Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

  1. Расклиниванием внутри отверстия распорной втулки.
  2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

Технические характеристики

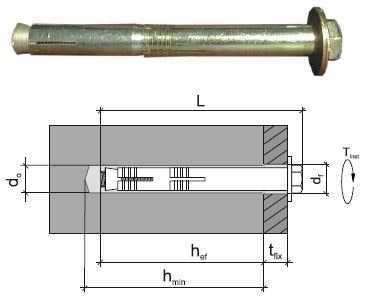

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

  • При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
  • Конусный конец детали разжимает лепестки;
  • Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

  • 8 — размер резьбы;
  • 10 — диаметр;
  • 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

  • Диаметры ровной части шпильки от 6 мм до 24 мм;
  • Диаметр резьба, от М5 до М20;
  • Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

  • Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
  • Крутящий момент — от 10 Нм до 40 Нм;
  • Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели. Если они не превышают вышеперечисленные значения, изделия будут надежными.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

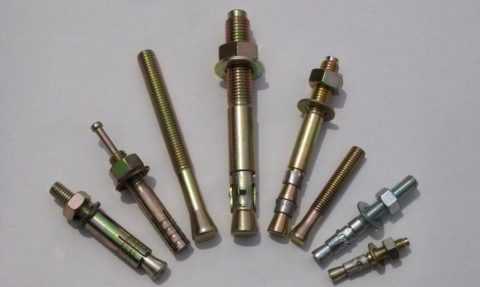

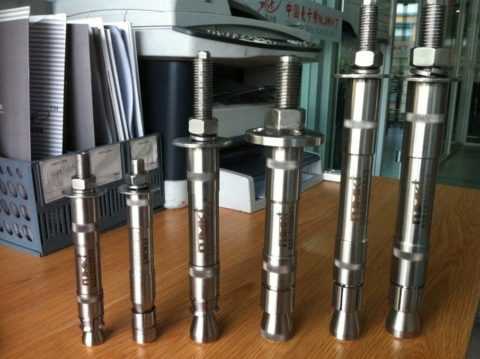

Стандартные анкерные болты

Виды крепежа

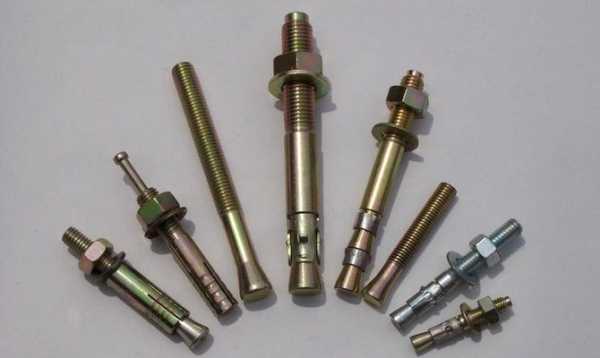

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера
Особенности

Клиновой

Такой болт применяется для крепления достаточно тяжелых конструкций к бетону.

Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании.

После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.

Распорный

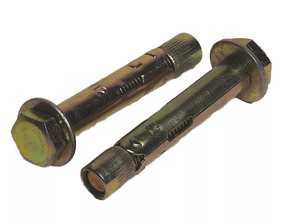

Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня.

Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.

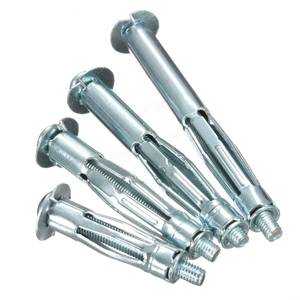

Разжимной

Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать.

Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.

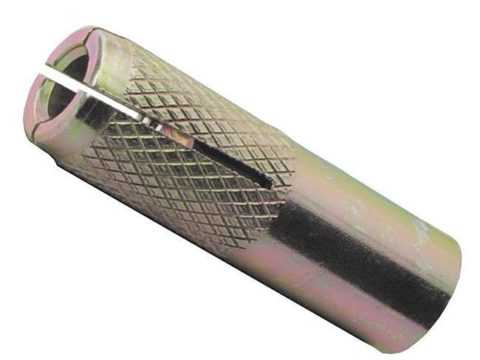

Забивной

Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего.

В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.

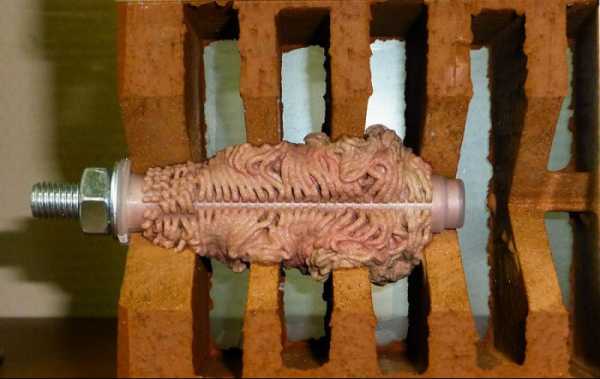

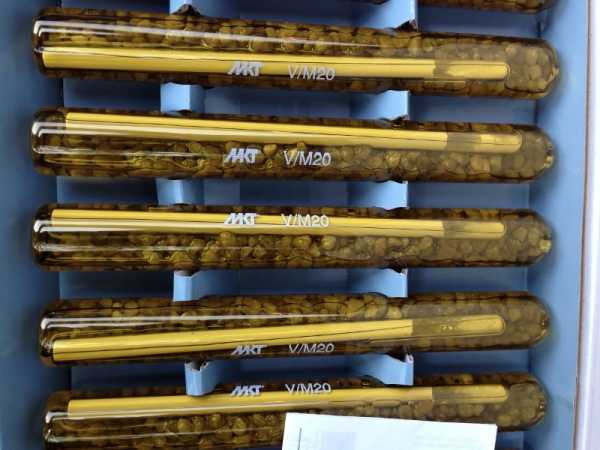

Химический

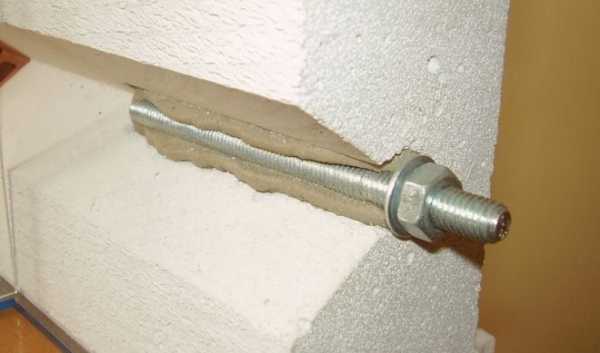

Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.

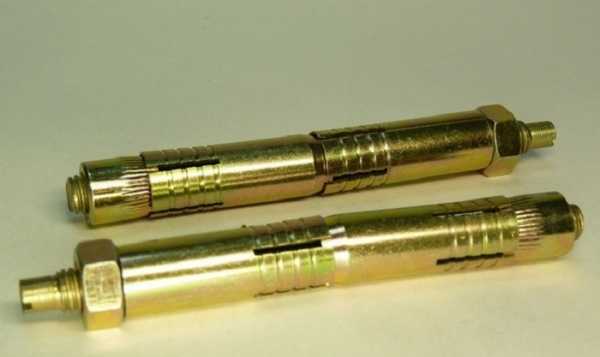

Двухраспорный анкер

Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.

Анкер-шпилька

Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST.

В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

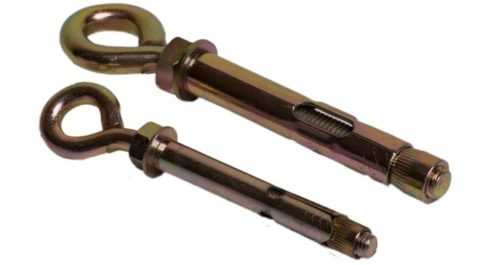

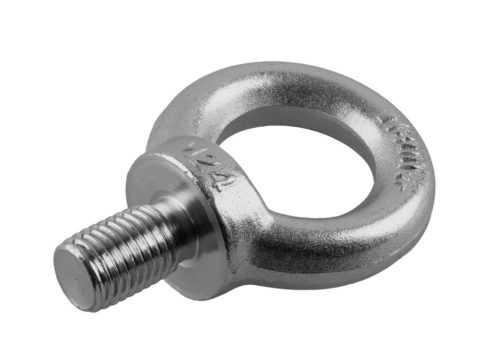

Рымболт для бетона

Выбор анкера

Параметры для установки анкерных болтов с гайкой

Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

Расчет параметров анкера в зависимости от нагрузки

На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

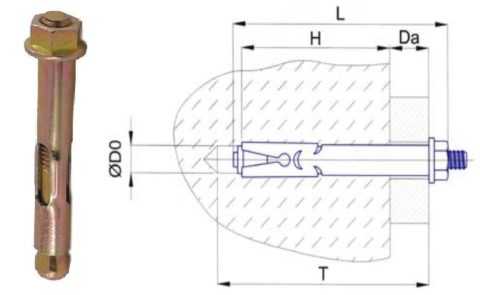

Зависимость диаметра отверстия для установки анкера и его диаметра

Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

Правила монтажа анкера с гайкой

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

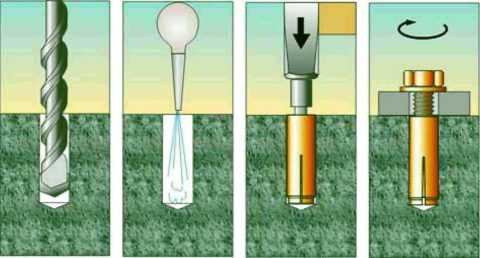

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

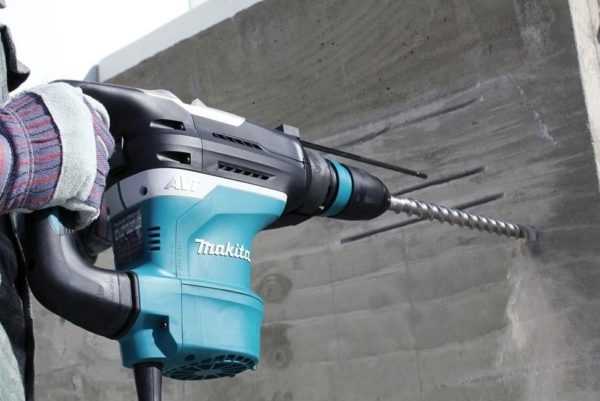

  • Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
  • Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
  • После подготовки отверстия, вставляется анкерный болт;
  • Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
  • После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
  • Надевается шайба и накручивается гайка.

Монтаж анкеров в фундамент

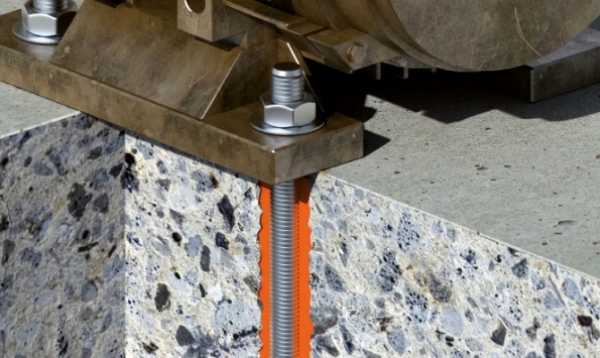

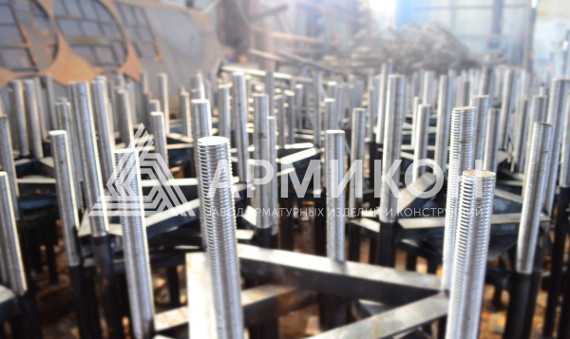

Фундаментные анкера

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

  • До заливки бетона крепятся изделия с загнутой шпилькой;
  • До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
  • Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
  • Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
  • В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
  • В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

beton-house.com

Анкерный болт: виды и технические характеристики

Метизы и крепления

Анкерный болт – это популярный крепеж, с помощью которого решают задачи по фиксации и закреплению в стене тяжелых металлических или иных конструкций. К ним относят сборные консоли, навесные изделия, различные перегородки и др. Технология применения таких болтов несложная, они различаются между собой по нормам ГОСТ, форме, типу крепления гайки, а также по содержанию химических веществ и материалов в составе.

1

Техническая классификация анкерных болтов

Производство и изготовление всех анкеров на нашем рынке регламентируется согласно стандартам ГОСТ-24379 от 2012. Делают их из высоколегированных и прочных видов промышленной стали. Эта деталь представляет собой металлический стержень различного диаметра и длины, конец которого зарезьбован и имеет специальное крепление в виде конической гайки.

На ней и основывается основной принцип работы анкерного болта. При входе стержня в бетон или другой материал происходит деформирование муфты крепежа, в результате чего получается мощное и прочное соединение. После ввинчивания такой крепеж можно вытащить только с частью основания и при помощи специального оборудования.

Кроме видов и размеров анкеры принято делить и по способу их крепления. Последний определяют исходя из конкретных особенностей и необходимого характера нагрузки. Таким образом, все анкерные болты различают по:

  • Варианту входа в основной материал. Наиболее распространены винтовые, бурильные, забивочные и т. д.).
  • Способу заделки в непосредственном месте закрепления (распорные, расширительные, трубчатые и др.).
  • Конструкционным особенностям и форме. Бывают цилиндрические, конические, цельные или сборные, стержневые.

В зависимости от последнего пункта в списке анкеры классифицируют на временные и постоянные по характеру их действия. Надежное крепление и соединение анкера с тем или иным материалом происходит за счет трения и упора. Химические виды, которые содержат в составе капсулы специальные быстро застывающие смолы, удерживаются внутри с помощью мощной склеивающей основы.

Главной технической характеристикой любого анкера является его показатель “на разрыв”. Это величина, которую легко высчитывают по формуле и измеряют в кН (килоньютонах).

Регламент ГОСТ позволяет использовать для креплений различные болты, “взрывной показатель” которых равен более 10,5 кН.

При расчете необходимых по форме и степени действия анкеров обязательно учитывают и такие критерии, как крутящий и изгибающий момент. По условиям того же ГОСТа максимально допустимая величина – 25 Нм (Ньютонметров), а минимальный порог – 5,2 Нм.

Таким образом, чем выше изгибающая сила болта, тем прочнее его соединение с основанием. В случае, если строительный объект выходит за рамки установленных стандартов, существует дополнительная классификация анкеров, характеристика которых меняется в зависимости от конкретных показателей по Снип 2. 09. 03.

2

Виды анкерных болтов и обзор областей их применения

Различные по форме и свойствам анкеры используют преимущественно там, где есть необходимость укрепить конструкции с большим весом и элементами, которые могут двигаться под определенным воздействием. Такие болты успешно применяют и для фундамента, с их помощью крепят изделия с высокими показателями и нагрузкой “на разрыв”.

Чаще всего этот крепежный материал используют в таких случаях:

  • для укрепления ограждения, перил, тяжелых лестниц, балконов, строительных консолей и т. д.;
  • для присоединения к природному камню, бетону или кирпичной стене различных конструкций;
  • при улучшении крепежа для подвесных систем и механизмов (строительные балки, сплиты и др.).

В зависимости от конкретной области применения и формы все анкерные болты делят на 2 основных типа – механические и химические. Оба варианта имеют свои плюсы и минусы, применяют как комплексно, так и отдельно друг от друга.

3

Крепеж механического типа – особенности популярных вариантов

Самым универсальным и популярным видом анкера является болт с крюком или металлическим кольцом на конце резьбы. Его используют преимущественно для подвесного оборудования и материалов, которые в процессе их эксплуатации снимают со стены для ремонта или замены (кондиционеры, антенны, подвесные панели и т. д.).

ГОСТ регламентирует максимальную длину такого болта, которая не должна превышать 60 мм. Минимальный диаметр составляет 6 мм. Особенностью применения такого крепежа является наличие гайки или крюка на конце стержня, за счет которых происходит надежная фиксация и зажим внутри основы.

Ударный анкер (болт с распором или фундаментный и горный). Еще один распространенный крепежный элемент, на котором полностью отсутствует гайка и резьбовая головка. Особенность болта в том, что при плотных ударах молотка расклинивается шток и трубка, а это приводит к надежному соединению. Применяют ударные анкеры преимущественно для сцепления с бетонным основанием, при необходимости подвесить на него и прикрепить различные тяжелые материалы,так как конструкция позволяет использовать этот крепеж для любых массивных предметов, включая котлован под фундамент.

“Потайной анкер” с головкой. Параметры его работы основаны на принципе силе трения между основой и конической гильзой, втулкой или пружинным кольцом. Болт бывает и двухраспорным (по две головки, втулки или кольца), поэтому способен выдерживать большие нагрузки. Чаще всего применяется для крепления сложных и тяжелых конструкций к основанию фундамента или стенам.

Шестигранный анкерный болт. Особенностью крепежного элемента является головка на стержне, которая выполнена в виде шестигранника. Мощное схватывание с тем или иным материалом происходит за счет трения гайки, которая находится в нижней части. К этой разновидности относят и анкеры с “крестовидной” головкой. Одна штука вполне способна выдержать средние нагрузки, например, установку антенны.

Рамный анкерный крепеж. Самый “легкий” вариант болта, который используют преимущественно для крепления несложных деревянных и пластиковых элементов. Нестандартная по форме головка самовыравнивается по поверхности, что обеспечивают надежное и долговечное сцепление.

Шпилька для соединения с бетоном. Анкирование болтом такого типа происходит за счет наличия двух крепежных наконечников. Ввинчивается он с помощью обычной гайки и применяется для подвеса тяжелых конструкций в виде навесов, несущих консолей, балконов и др.

4

Химические анкеры – мощная альтернатива для строительства

В отличие от стандартных механических анкеров в химических болтах помимо металлической основы, которая создает упор и силу трения, есть и дополнительное вещество. С его помощью происходит моментальное склеивание внутри основания, что приводит к более надежной фиксации.

К главным плюсам использования химических анкерных болтов в строительстве специалисты относят:

  • универсальность. Такой винт применяют как для наружных, так и внутренних работ;
  • стойкость к вибрации и колебаниям. Этот показатель позволяет использовать их для любых конструкций;
  • эффективность применения для стен и оснований из тонких или “рыхлых” материалов. Химическое анкирование проводят по любой поверхности, включая популярный сегодня газобетон.

Кроме химических и стандартных механических вариантов существуют более “узкоспециализированные”: горный, напольный, потолочный, фасадный, пружинный или грунтовой анкеров. Они применяются гораздо реже под конкретные действия на строительной площадке, и выработка их менее эффективна.

5

Инструкция по установке крепежа своими руками

Технология крепления и установки анкеров стандартного вида несложная. Первым делом сверлят отверстие в стене с помощью дрели или перфоратора. Отверстие должно максимально точно совпадать с диаметром используемого болта, поэтому бур или сверло подбирают исходя из этих данных.

Все известные производители этого крепежа выпускают свою продукцию в соответствии с принятыми стандартами, отчего подобрать необходимый элемент для правильного сверления не составит труда. Обязательно рассчитывают и указанную длину изделия, так как при неполной затяжке вытащить как механический, так и химический анкер очень сложно, да и отойдет он только с частью отделки и стены.

После сверления полученное отверстие продувают от собравшейся пыли и грязи. Сделать это удобнее всего при помощи профессионального строительного пылесоса. Анкер не должен входить легко, лучше всего вбивать его плотными ударами молотка или кувалды для более надежного и качественного скрепления.

Гайку затягивают до упора, что позволяет конусному штоку правильно выклиниваться внутри бетонного или другого каменного основания. Следом откручивают гальку, устанавливают на стержень необходимый материал и максимально плотно закручивают ее обратно с помощью ключа или трещотки.

Эта инструкция актуальна и для химических анкеров, но они обычно шире из-за наличия специального наполнителя внутри стекла (сплошные), что также стоит учитывать при монтаже. Будьте аккуратны с этим типом анкеров, при его падении он разбивается, происходит выделение токсичных веществ, которые не должны попасть на кожный покров, одежду и т. д.

obustroen.ru

Анкерный болт с гайкой: размеры и технические характеристики

В настоящее время существует огромное количество способов крепления к стенам, потолкам и другим элементам строительных конструкций. Часто возникает необходимость прикрепить к бетонной стене или кирпичной кладке каркас для обшивки наборными панелями, установить светильник и т.д. Во всех этих и многих других случаях вам поможет анкерный болт гайкой, который обеспечит надёжное крепление в любых условиях.

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, они не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

  1. С гайкой;
  2. Двухраспорным оснащенным гайкой;

Анкерный болт с гайкой представляет собой самый простой вид крепежа, с разными размерами. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии. Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки. Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкера в крепежном отверстии.

Двухраспорный анкерный болт, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении. Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком. Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Анкерный болт с гайкой: типо размеры и технические характеристики

Согласно техническим характеристикам использование анкерного болта возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается. Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать размера в 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24. Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

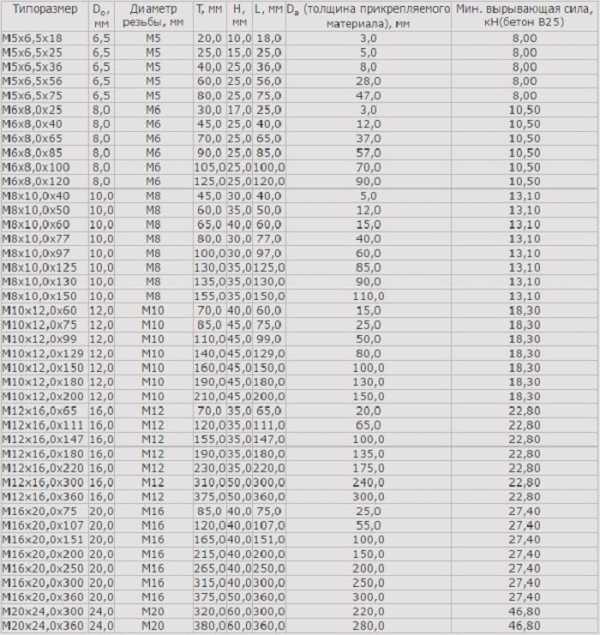

Типо размеры анкерного болта с гайкой, таблица

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо чтобы:

  1. Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
  2. Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
  3. При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

Монтаж анкерного болта с гайкой в бетон видео

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

masterok-remonta.ru

Анкерные болты по бетону размеры


Каких размеров бывают анкерные крепления для бетона?

Бетон отличается от большинства строительных материалов повышенной твердостью. Чтобы прикрепить к нему что-либо, требуются специальные анкеры. Это крепежный элемент, состоящий из двух частей: распорной и шпильки или болта, по сути — усовершенствованный вариант пластикового дюбеля, но предназначенный для более высоких нагрузок. Он фиксируется в отверстии за счет силы трения, упора или химическим способом.

Оглавление:

Размеры анкеров для бетона

Маркировка болтов имеет формат М6 8х100, где 6 — диаметр самого анкера в мм, 8 — диаметр отверстия, 100 — длина крепежа. Диаметр колеблется в пределах от 6 до 20 мм (М6 — М20), а длина может быть от 25 до 220 мм. Чем больше толщина стен, тем длиннее изделие нужно купить. От размеров зависит величина нагрузки, которую он способен выдержать. Диаметр отверстия всегда на 2 мм больше, чем у болта. Некоторые производители в маркировке не указывают диаметр резьбы, а только размер отверстия и длину (например 10х50).

Таблица параметров, из которой видна зависимость допустимой нагрузки на вырыв от размера крепежа:

Рекомендуемая нагрузка на вырыв, kNРазрушающая нагрузка на вырыв, kN
М 8 10х808,521,5
М 8 10х16017,143
М 10 12х9013,433,8
М 10 12х20029,975,4
М 12 14х10021,052,9
М 12 14х24050,2126,6

Разновидности анкерных болтов для бетона

1. Забивной. Этот вид изготавливают из стали или латуни. Он имеет специальную распорную втулку (полый цилиндр) с прорезями. На ее внутренней части находится резьба. Внутрь вставлен боек. При забивании он расширяет стенки втулки, что и обеспечивает надежную фиксацию. После этого в цилиндр вкручивают резьбовую шпильку с гайкой.

2. Потолочный. Состоит из металлической шпильки с отверстием на одном конце, стопорной шляпки и клина, который движется вдоль крепежа. Используют при монтаже сравнительно легких конструкций из тонких листов металла или профиля, светильников.

3. Рамный. Для установки реек, оконных и дверных рам, коробок из дерева алюминия, пластика. Распорная втулка имеет две зоны расклинивания: под шляпкой и на несущей части.

4. Двураспорный. Анкеры этого вида имеют две распорных втулки, что позволяет применять их при монтаже тяжелых предметов.

5. Клиновой. Это вид имеет вид стержня с гайкой и цилиндрической муфтой на противоположных концах. Подбирают при установке деревянных и металлических элементов. Его преимущество — расклинивание по всей длине. Это позволяет использовать его для крепления тяжелых предметов к потолку или бетону низкого качества.

6. Клиновой с кольцом. Для растяжки кабелей и тросов, подвесных конструкций. Вместо болта у него резьбовая шпилька с кольцом.

7. С крюком. Выбирают при монтаже тяжеловесных подвесных систем (люстры, цепи, леса).

8. Стержневой. Имеет удлиненный размер, подходит для установки многослойных конструкций большой толщины.

9. Химический. Фиксация осуществляется за счет использования особого клея (полимерная смола). Его применяют для пористых материалов (пено- и газобетон). В тщательно очищенное отверстие на две трети заливают клеящий состав или вставляют стеклянную ампулу с небольшой его порцией, затем вставляют болт. Целостность ампулы при этом нарушается, клей распределяется по отверстию. При условии правильного выполнения монтажа такую конструкцию вырвать из отверстия невозможно. Оно выдерживает нагрузку на отрыв в 2,5 раза большую чем любой механический анкерный болт. Еще одно достоинство — химический анкер не создает внутреннего напряжения, что снижает вероятность разрушения.

Анкерные крепления к бетону выбирают на основании расчета нагрузки, типа крепежа, материала стен, пола, потолка. Нужно учитывать, из чего изготовлен болт: сталь с антикоррозийным покрытием или латунь. Стальные анкера для бетона прочнее, латунные вообще не способны выдерживать большие вертикальные нагрузки.

ВидМинимальная цена за штуку, рубли
Забивной3
Рамный4,5
Двураспорный30
Клиновой5
С кольцом или крюком8
Химический200

Цена зависит от материала, размера и производителя. Одна из популярных марок — Hilti. Несколько примеров его продукции:

  • Анкер-шпилька Hilti HTS — особая версия с запатентованным дизайном. Изготавливается из оцинкованной стали с нерж

vest-beton.ru

сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу

Еще сравнительно недавно для крепления различных конструкций использовались деревянные пробки-чопики, которые забивались в заранее сделанные отверстия. Подобные элементы были очень недолговечными и непрочными, потому что материал (дерево) со временем усыхал, в это обуславливало разбалтывание деталей. Современная альтернатива пластмассовым и деревянным изделиям — анкерные болты. Они ускоряют и упрощают установку навесных конструкций.

Особенности применения

Сразу после того как анкерные болты (анкера) появились в продаже, они стали очень популярны в ремонтной и строительной сфере. Они очень эффективны при креплении конструкций к бетонному основанию. И чем выше плотность и твердость бетона, тем крепче фиксируют анкера. Кроме бетонных основ, болты анкерного типа можно применять для любого типа кирпичной или блочной кладки. Главная задача подобных крепежей — надежное крепление навесного оборудования и конструкций.

Анкерный болт, размеры которого подобраны верно, используется для крепления металлических или деревянных деталей. Ширина и длина крепежа подбирается в соответствии с конфигурацией несущей стены и прикрепляемого элемента.

С монтажом анкеров, как правило, не возникает никаких проблем. Для этой цели в стене нужно просто сделать отверстие с помощью перфоратора. После этого нужно ввинтить в него до упора прижимную гайку.

Основные разновидности

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:

  1. Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие. Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.
  2. Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.

Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.

Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.

Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.

Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.

Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия. Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.

В продаже сегодня встречаются и анкеры особой конфигурации с кольцами и крюками. К примеру, анкерная петля полезна при установке коммуникаций и осветительного оборудования. Изготавливаются эти элементы в основном из нержавеющей марки стали. Также на производстве они покрываются специальным антикоррозийным покрытием.

Выбор размера

Существует ГОСТ, который регламентирует производство анкеров по размерам. Кроме того, эти изделия имеют свою маркировку. К примеру, если на анкерном болте отмечена конфигурация М10 14х 120, то это значит следующее:

  • М10 — диаметр болтовой резьбы 10 миллиметров;
  • 14 (мм) — таким диаметров должно обладать отверстия для монтажа анкера;
  • 120 (мм) — длина изделия.

Для использования в быту зачастую приобретаются изделия с длиной до 160 см и резьбой в пределах М6- М12. Изделия больших размеров используются в редких случаях. Надежность и долговечность крепежей зависит от правильности их установки.

Технология монтажа

Чтобы избежать проблем, нужно знать об особенностях устройства крепления. Для этой цели можно воспользоваться следующей схемой:

  1. Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.
  2. Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
  3. Разметьте поверхность, соблюдая расстояние между болтами.
  4. Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
  5. Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.
  6. Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка. Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
  7. Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку. Делать это нужно динамометрическим ключом.
  8. Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
  9. Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.

В некоторых случаях бывает, что гайка «тонет» в штукатурном слое. При использовании элемента с резьбовой шпилькой можно дальше закручивать деталь. В иных случаях можно воспользоваться дополнительной гайкой, накрутив ее поверх той, что «ушла» в стену.

В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.

tokar.guru

Анкерные болты: виды, характеристики и производство

Характеристики

Существует множество видов анкерных болтов, для их классификации используют несколько параметров:

  • метод введения в основание;
  • по типу фиксации в теле детали;
  • по конструктивным особенностям болта.

Анкерные болты ГОСТ 24379-2012 могут быть постоянными и временными, что во многом зависит от конструкции детали.

Для большинства рассматриваемых метизов, удержание в высверленном отверстии болта происходит за счет создания упора. То есть, внутри детали появляется напряжение, которое может привести к вырыванию крепления. Параметр, определяющий предел, на который рассчитан каждый метиз, называется вырывным и измеряется килоньютонами. Согласно стандарту, производство анкерных болтов предполагает создание изделий с параметром 10,5 кН. Чаще всего крепежи вылетают из основы из-за близкой установки к краю.

Перед монтажом проводятся расчеты, на которые опираются проектировщики при выборе крепежей, в том числе оцениваются подходящие размеры анкерных болтов. Учитывают в процессе работ крутящий и изгибающий момент. Первый параметр допускается на уровне 10-40 Нм, а второй – 5,2-25 Нм. Для некоторых специфических проектов из списка типовых метизов найти подходящий не удается. В таком случае допускается заказ нестандартных размеров анкерных болтов по бетону, в соответствии с нормами СНиП 2.09.0.

Виды

Можно купить анкерные болты различных видов:

  • с крюком или кольцом. Универсальный крепежный материал, удобный для подвешивания конструкций, которые при использовании может понадобиться временно демонтировать. Размеры анкерных болтов такого типа достаточно велики: диаметр не менее 6 мм, длина от 60 мм. Фиксируется такой метиз путем вращения болта внутри гайки;
  • самый распространенный вариант – это изделие с ударным распором, то есть без гайки или головки. При ударе обычного молотка головка и втулка расклиниваются. Такие системы не способны выдерживать значительных нагрузок, потому применяют их для фиксации не очень массивных конструкций в бетоне на горизонтальных и вертикальных поверхностях;
  • с потайной головкой. Это изделие из четырех деталей, которые работают по распространенному методу распора в основании. Применяют такие крепежи для бетона, естественного камня и кирпича с пустотами. Размеры анкерных болтов этого типа, по аналогии с прочими разновидностями, регламентированы стандартами;
  • можно купить анкерные болты двухраспорного вида. Соединение элементов конструкции происходит за счет трения, которое возникает между основанием и нижним участком болта, гильзы, втулки или пружинного кольца. Специфика применения таких креплений подразумевает работу с большими грузами, так как две гильзы и два пружинных кольца позволяют создать максимально надежное крепление;
  • популярный вариант подразумевает наличие шестигранной головки. Трение конусной гайки распирает нижнюю часть втулки, которая обычно разрезана, что приводит к заклиниванию в теле. Использовать такие метизы просто, так как они рассчитаны на закручивание обычным ручным инструментом: отверткой, гаечным ключом, шестигранником, в зависимости от формы головки. Цена анкерных болтов в этом случае наиболее приемлема благодаря простоте конструкции;
  • рамный тип. Эти изделия относятся к числу облегченных, потому подходят они в основном для фиксации конструкций из пластика и древесины с минимальным весом. Основное отличие этого вида от прочих заключается в том, что головка анкерного болта ГОСТ 24379-2012 нестандартная, спроектированная так, чтобы выравниваться по плоскости основы;
  • так же стоит купить анкерный болт по бетону с двумя концами. Затягивается метиз обычной гайкой, что позволяет с удобством крепить его к массивным ЖБИ, включая несущие конструкции.

На рынке можно купить анкерные болты еще одного варианта исполнения – химические (все предыдущие причисляют к механическому типу). Помимо стандартных качеств по фиксации при создании упора, в конструкцию интегрируется специальная химическая основа, обеспечивающая склеивание компонентов внутри основы. Изделия эффективно противодействуют вибрациям, надежно фиксируются в тонких стенах и хрупких материалах. Разумеется, цена анкерных болтов такого вида несколько выше аналогов.

Перечисленные виды анкерующих метизов являются самыми распространенными при строительстве. Кроме них существуют всевозможные анкерные болты ГОСТ 24379-2012 для грунта, потолка, пола, пружинные и пластиковые изделия.

Применение

Купить анкерные болты актуально для реализации различных проектов. В первую очередь на них крепятся подвижные и массивные конструкции, работают крепежи в условиях воздействия постоянных нагрузок на разрыв.

В этой связи выделим несколько направлений, в которых анкерные болты ГОСТ 24379-2012 наиболее востребованы:

  • создание консолей, ограждающих конструкций, лестниц, балконов;
  • монтаж оборудования различного назначения к плитам на основе бетона, камня, кирпича;
  • фиксация механизмов, в том числе подвижных.

Отлично зарекомендовали себя крепления и по той причине, что цена анкерных болтов по бетону позволяет сэкономить на закупке материалов для монтажа.

Перед установкой метиза, в основании бурится отверстие подходящего диаметра и глубины. Стоит ответственно подойти к данному вопросу, даже неполная затяжка сделает вытаскивание болта из основания практически невозможным.

Завод арматурных изделий и конструкций «АРМИКОН» предлагает широкий выбор всех распространенных типоразмеров и видов крепежей. Важно, что цена анкерных болтов у нас выгодна в сравнении с конкурентами, потому при больших объемах работ удастся значительно сэкономить.

www.armicon.ru

принцип работы, разновидности анкерных болтов и способы крепления

При строительных работах появляется необходимость крепления различных конструкций, а также материалов к различным поверхностям: стенам, бетонному основанию, иногда даже непосредственно к грунту. Чтобы закрепить фанеру, достаточно иметь обыкновенный гвоздь. Намного сложнее проводить действия с бетоном: здесь крепёж должен быть более мощным. Для этих целей используется анкер, который свободно выдерживает высокие нагрузки.

Технология крепления строительных метизов

Чтобы крепить различные предметы к конструкциям из очень твёрдых материалов, строители используют анкеры для бетона. Их разновидности допускают применение в самых экстремальных условиях. Такой болт отличается мощной удерживающей силой, которая возникает благодаря нескольким важным факторам. К ним относятся:

  • сила трения;
  • специальный склеивающий состав;
  • наличие упорного элемента, который плотно взаимодействует с поверхностью отверстия.

Анкерное крепление к стене и потолку требует предварительной подготовки. Сначала делается отверстие нужного диаметра, по которому определяют, какой именно тип анкера необходимо использовать.

Классификация бетонного крепежа

Различные виды анкеров для бетона разбиты на несколько подгрупп. Разделение зависит от технологии использования. Для монтажа в поверхность основания устанавливают:

  • винтовые;
  • лепестковые;
  • бурильные;
  • забивные.

Крепёжные детали могут выглядеть по-разному: с расширением, с бурением или трубчатые. Отличаются анкеры также и своей конструкцией. Они могут быть:

  • цилиндрическими;
  • стержневыми;
  • изготовленными из пучка проволоки.

Разновидности крепёжных приспособлений

Чтобы знать, как пользоваться анкерными болтами, как правильно их устанавливать, необходимо ознакомиться с технологией их монтажа. От этого зависит дальнейшая надёжность такого крепежа. Каждый вид этого изделия предназначен для конкретной ситуации.

Монтаж закладного варианта осуществляется в каркасе здания перед началом строительства каменной стены. Болт способен выдержать очень большие нагрузки. Забивной рассчитан на соединение плотных оснований. Для установки применяется пневматический пистолет. Чтобы забить вручную такой болт, потребуются большие физические усилия.

Распорный применяется при крепеже тяжёлых конструкций, выполненных из твёрдого материала. Самым надёжным считается двухраспорный анкер. Соединение отличается высокой надёжностью и повышенной прочностью.

Клиновой болт отличается оригинальностью своей конструкции. В заранее заготовленное отверстие забивается анкер, снабжённый металлической муфтой. Операция продолжается до момента получения самого большого сопротивления, оказываемого силой трения. Приспособление рассчитано на работу в тяжёлых условиях.

Анкерный болт, снабжённый кольцом, предназначен для фиксации различных подвесных систем:

  • крепления тросов;
  • установки цепей;
  • монтажа шарнирных механизмов.

Рамный — специальный болт облегчённого типа для соединения различных материалов:

  • пластмассы;
  • оконных рам;
  • дерева;
  • кирпича;
  • бетона;
  • камня.

Главным отличием рамного анкера считается форма его головки. Она может сравняться с плоскостью основания. Для создания мощного соединения применяется металлическая цанга.

Для крепления анкерной шпильки применяется гайка. Такие детали устанавливаются при монтаже различных тяжёлых конструкций:

  • антенн;
  • мачт;
  • перегородок;
  • кабелей;
  • ограждений.

Фасадный вид используется при фиксации навесных фасадов. Деталь оснащена полиамидной муфтой и оцинкованным шурупом. Его головка благодаря имеющейся шайбе плотно прижимает фасадную облицовку.

Потолочный болт считается аналогом клинового анкера. Деталь оснащена специальным ушком для крепления любых подвесных конструкций.

Пружинный вариант отличается небольшим весом, предназначен для работы с тонкостенными конструкциями. Пружина проходит через отверстие и начинает разворачиваться, благодаря чему происходит мощное крепление конструкции.

Химические анкеры для строительных работ

Чтобы установить бетонные анкеры, иногда используют полимерную смолу. Предварительно очищенное отверстие наполняют клеем примерно на две трети. Затем в него медленно вставляют болт поступательно-вращательными движениями. Для такой операции подходит шпилька, которую легко вкрутить в клей, а также любая аналогичная конструкция.

Когда клей полностью застынет, можно на анкер навешивать детали. Грамотная установка позволяет этому приспособлению выдерживать огромные нагрузки. Такой химический анкер стал незаменим, когда необходимо закрепить пористый материал, например пенобетон. Так как его основание обладает невысокой прочностью, механическое крепление использовать невозможно.

Химическая анкеровка в пол применяется для крепления резьбовых деталей:

  • арматурных прутьев;
  • болтов;
  • шпилек;
  • втулок.

Чтобы повысить прочность соединения, в состав клея вводят несколько добавочных компонентов, таких как цемент и высокореактивная смола.

Маркировка анкерного приспособления

Каждое изделие имеет своё обозначение, например, 8х6х60, где 8 — внешний диаметр, 6 — внутренний диаметр, 60 — общая длина.

По индивидуальным заказам выпускаются также нестандартные изделия. Их размеры и обозначения регулируются СНиП2.09.03.

Положительные и отрицательные свойства болтов

Анкерное соединение относится к специализированному крепежу. Эти приспособления обладают массой достоинств. Основными считаются:

  1. Способность выдерживать вибрацию, устойчивость к различным динамическим нагрузкам.
  2. Разнообразные конструкции.
  3. Для изготовления используется только прочная сталь с антикоррозионным покрытием.
  4. Длительный срок эксплуатации.
  5. Облегчённый монтаж.

Также к плюсам относится возможность использовать анкер для усиления имеющейся конструкции без её предварительного демонтажа.

Все основные недостатки этих деталей относятся к конструктивным особенностям, в частности, высокая стоимость из-за используемых материалов. Кроме того, болты не относятся к универсальному крепежу и имеют ограниченную сферу применения, а чтобы работать с такими деталями, требуются предварительно подготовленные отверстия с большим диаметром и глубиной.

pochini.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
