Анкер как крепить – Как установить анкер? Пошаговая инструкция

alexxlab | 16.07.2020 | 0 | Разное

Анкер рамный – назначение и применение, монтаж крепежа + видео

Сегодня разнообразие крепежных элементов – это, как минимум, сотни различных наименований и, соответственно, функций, для которых они предназначены. Наш сегодняшний обзор затронет один из типов крепежных деталей, имя которому – анкер рамный, давайте поближе с ним познакомимся.

Анкер – классификация и сфера использования

По неподтвержденным статистическим данным считается, что Россия за один квартал, а это всего-то три месяца, способна поглотить порядка 15 тысяч тонн всевозможных анкерных креплений. Наш монтажный элемент находится в этом списке чуть ли не в первых рядах. Объясняется это просто: столь популярным данный вид крепежа сделали его технические характеристики и довольно обширная сфера применения.

Но изначально такой крепеж был предназначен для крепления оконных рам и дверных коробок к бетонному и кирпичному основанию. Именно благодаря своему назначению такой дюбель и получил классификацию «рамный». На сегодняшний день крепеж соответствует своим непосредственным техническим характеристикам, и большая часть такого вида дюбелей применяется для установки металлопластиковых окон и дверных коробок из различного материала.

Но благодаря своей универсальности на вышеперечисленных задачах применение анкера не закончилось. Как оказалось, такой крепеж идеально подошел для монтажа деревянного бруса и реек к различным основаниям. К примеру, очень удобно использовать такой анкер при монтаже деревянного бруса при устройстве пола на небольшой квадратуре, на практике это может быть обычный балконный блок, полы которого вы хотите сделать из дерева.

Анкер-дюбель как ключевой элемент конструкции

Не лишним будет знать, как работает такая технология крепежа, какие элементы выполняют основные задачи в работе этого монтажного элемента. Все те же технические характеристики предупреждают нас о том, что данная конструкция предназначена для малых нагрузок за счет своих слабых удерживающих свойств. Поэтому слишком тяжелые предметы крепеж может не выдержать, ориентируйтесь на то, что один такой анкер способен выдержать нагрузку до 30 килограмм.

Конструкция нашего крепежа включает в себя металлическую втулку, которая методом распора заклинивает крепеж в стене или в полу, благодаря имеющимся на втулке ребрам она не имеет возможности провернуться во время монтажа, тем самым обеспечивается качественное сцепление в отверстии. Распирает втулку конусообразная гайка, которая накручивается на основание.

Также для удобного монтажа на шпильке имеется шляпка с прорезями под фигурную отвертку. По правилам монтажа шляпка должна прятаться в материал и не выпирать, для этого она тоже выполнена в виде конуса и легко входит в заранее подготовленный «потай». Обычно все крепежи такой конструкции монтируются широкой фигурной отвёрткой в форме креста, что значительно облегчает монтаж в труднодоступных местах.

Рамный металлический анкер – делаем правильный выбор

Позволим себе предположить, что вы уже определились, для каких целей вам нужен крепеж, и теперь дело за малым – купить нужную деталь и произвести монтаж. Но выбор монтажных болтов – это тоже ответственный момент, тем более что в настоящее время существует большое количество некачественного товара, и если это касается анкерных крепежей, то нам обязательно нужно учитывать некоторые моменты, а именно:

  • Материал, из которого изготовлен крепеж. Анкер может быть сделан из различных металлов, как правило, это может быть обычная сталь, сталь с оцинкованным напылением, нержавеющая сталь, а также латунь. В зависимости от среды применения, нужно выбрать соответствующий крепеж.
  • Длина шпильки. В каждом отдельном случае длина определяется на основании задач, которые должен выполнять крепеж.
  • Качество распорной втулки. Это, пожалуй, главный технологический параметр всего крепежного элемента. Толщина втулки, на основании существующих требований, должна быть не менее 0.8 миллиметров, а если толщина металла втулки будет меньше, вы рискуете получить некачественное крепление.

Что касается длины и диаметра рабочей области болта, тут есть определенные стандарты: обычно отсчет начинается с размера 8×72 миллиметра, где 8 – это диаметр втулки, а 72 – длина шпильки. Максимальная длина крепления равна 8×172 миллиметра. В некоторых случаях диаметр втулки может составлять 10 миллиметров, это уже считается усиленным крепежом, соответственно, нагрузки на такой анкер увеличиваются.

Не забывайте брать во внимания материал, в котором вы планируете проводить монтаж. Такой дюбель будет качественно держаться в полнотелых материалах, таких как бетон, полнотелый кирпич. В рыхлых материалах удерживающая сила намного слабее.

Правила монтажа элемента крепления

Давайте теперь рассмотрим основные правила монтажа нашего дюбеля на конкретном примере. Ведь от соблюдения всех технических условий установки анкера зависит, как в дальнейшем будет держаться закрепленный нами элемент конструкции, будь то дверная коробка или деревянный брус, на который мы собрались повесить тяжелый ковер. В первую очередь нам необходимо подготовить инструмент, с помощью которого мы проведем монтаж.

Для этого возьмем перфоратор, бур для него, диаметром 8 миллиметров, и еще нам понадобится крестовая отвертка, чтобы закрутить крепежную шпильку, а также приготовьте молоток, без него нам не обойтись. В качестве примера мы рассмотрим установку оконной рамы с последующим использованием нашего рамного крепежа. Итак, приступим и поэтапно пройдем все шаги монтажа оконного блока.

Как правильно установить элемент крепления - пошаговая схема

Шаг 1: Устанавливаем раму в проем на распорках

Перед тем как начать сверлить отверстия и капитально закреплять оконный блок, саму раму необходимо правильно выставить на распорках, выровнять оконный блок относительно вертикальной плоскости и, соответственно, горизонтальной. Для этого используем подкладки под раму и расклиниваем раму с двух сторон клиньями. Клинья забиваем молотком как можно плотнее, чтобы рама крепко стояла в оконном проеме. Строительный уровень поможет нам проверить ровность. Если наблюдаются отклонения, то легкими ударами молотка убираем эти недочеты, двигая раму в нужном направлении.

Шаг 2: Размечаем места крепления, делаем "потай"

Теперь, когда мы плотно зафиксировали раму, нужно разметить места, в которых будут находиться наши крепежные болты. Обычно четырех креплений вполне достаточно для небольшого кухонного окна, но если придется столкнуться с широким оконным проемом, то количество крепежа можно увеличить. По стандарту места установки дюбелей – это 30 сантиметров от верхнего и нижнего угла оконного блока. Если вам такой стандарт не подходит, вы можете его изменить. Касательно "потая", на некоторых оконных рамах он уже имеется, но если у вас нет такого углубления, сделайте его сами, высверлив отверстие на высоту шляпки дюбеля.

Шаг 3: Монтаж крепежного элемента

Дальше все просто, если у вас деревянная рама, то сверлом, которое мы приготовили, сверлим раму насквозь, при этом углубляемся в бетоне на нужное расстояние. После вставляем по всему периметру в готовые отверстия наши болты и затягиваем их крестовой отверткой. Крепеж будет разжиматься с обеих сторон в бетоне и оконной раме, с одной стороны – конусообразной гайкой, с другой – шляпкой. После того, как все болты закручены, заделайте щели по периметру окна монтажной пеной, и на этом установка оконного блока закончена.


remoskop.ru

Как закрепить анкерный болт: пошаговая инструкция

Анкер играет очень важную роль независимо от того, элементом какого именно сооружения он является – станка, установленного на бетонный пол или больцевой лестницы, закрепленной на стене.

Он обеспечивает связь с основанием, и если эта связь оказывается непрочной, сооружению грозит разрушение, каким бы прочным изнутри оно не было. Для надежности анкер следует устанавливать, соблюдая определенную технологию.

Итак, что нужно, чтобы правильно и надежно закрепить анкерный болт?

Нужно заглянуть на страницы он-лайн журнала о строительстве ProfiDom.com.ua и прочитать нижеследующую пошаговую инструкцию

1. Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.

Для установки анкера сверлим отверстие нужного диаметра на необходимую глубину. Очищаем его с помощью щеточки-ерша, продуйте насосом или грушей.

2. Заполняем его на 2/3 отверстие клеевой смесью – эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному – шприц, тюбик и т.п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого картриджа,  нужно действовать строго по инструкции, приложенной к изделию.

3. Вращательным движением установливаем анкер в отверстие на полную глубину. Убираем потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

4. Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.

Просверливаем и очищаем отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставляем в отверстие клиновой анкер и забиваем его с помощью молотка - пока гайка не упрется в закрепляемую деталь. Затягиваем гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

5. Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забиваем этот стержень ударами молотка внутрь. Тем самым, мы расклиниваем втулку и фиксируем анкер в отверстии.

6. Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент – стержень, похожий на кернер или бородок.

После того, как анкер установлен, помещаем этот инструмент внутрь и ударами молотка расклиниваем втулку. Затем, удаляем кернер-бородок и заворачиваем в резьбовое отверстие анкера крепежный винт.

7. Так называемый рамный анкер имеет две расклинивающиеся зоны – в основании и в закрепляемой детали.

Забиваем рамный анкер в основание через закрепляемую деталь. Заворачиваем винт с необходимым усилием. При этом, вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате, последняя окажется прочно прикрепленной к основанию.

8. Покупными изделиями пользоваться очень удобно – особенно в том случае, если приходится устанавливать большое количество анкеров. Однако, при необходимости, можно прочно закрепить в любом основании и самодельное устройство – болт или стержень любого вида.

9.Сверлим отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очищаем отверстие от крошек и пыли. Заполняем отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой с отвердителем. Вращательным движением и легкими ударами молотка устанавливаем анкер в отверстие. Снимаем потеки смолы. Спустя некоторое время, когда эпоксидная смола немного (но не до конца) затвердеет, разравниваем ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

profidom.com.ua

Анкер забивной – рассказываем, как с ним обращаться правильно + видео

Для того чтобы прикрепить какое-либо оборудование или конструкцию к стене или другой поверхности подойдет анкер забивной латунный, стальной же крепеж подойдет для объектов критически большого веса. Главное – правильно его выбрать и вмонтировать.

Конструкция анкера забивного типа и его применение

Под анкером понимается изделие, цель которого заключается в том, чтобы закреплять и удерживать в несущих основаниях какие-либо конструкции. Некоторые хозяева часто путают этот крепеж с дюбелями. Обсуждаемый нами анкер – это сложное приспособление, которое выдерживает большой вес и используется в твердых материалах, крепить в нем нужно резьбовые элементы, например, шпильки, на которые потом навешивается требуемая конструкция.

Дюбель же выглядит проще, иногда почти примитивно, подходит для пористых материалов, может выдержать, не деформируясь, значительно меньший вес, чем предлагаемый анкер. Отличается и способ крепления: что-либо прикрепить к нему можно только вкручиванием шурупа сквозным способом (он должен пройти через монтируемую деталь и зайти в дюбель, закрепленный в стене). Насколько дюбель – менее основательная конструкция, говорит и тот факт, что бывают даже пластиковые изделия.

Анкер забивного типа состоит из таких элементов, как металлическая втулка, на которой имеются прорези по всей длине, еще одна втулка, находящаяся на распорном элементе, и сам распорный элемент. Для изготовления данных крепежных элементов используется высокопрочный металл или углеродистая сталь. Часто поверхность их дополнительно обрабатывается, это позволяет уберечь изделия от коррозии и продлить срок службы.

Стандартные забивные анкеры изготавливают в основном из сплошного материала (без сварных швов). Это позволяет сделать их наиболее надежными и прочными. Отверстие в них снабжено внутренней резьбой в форме конуса и прорезями со специальной обработкой. Когда распорный элемент загоняется в корпус, конус этот во время удара будет разжат в сужающейся части  отверстия. Забивается он обычным молотком.

Также в отверстии сделаны прорези (чаще продольные), необходимые для получения во время удара распорных плеч. Удерживать всю нагрузку как раз и есть их непосредственная обязанность. После того как втулка будет помещена внутрь распорного элемента, работа будет выполнена, и можно смело крепить любую конструкцию. Использовать забивные анкеры целесообразно лишь в материалах с большой плотностью, например, в бетоне или камне.

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.

Также важно учитывать, что если анкер будет крепиться к бетонной стене, на которой имеются трещины, то и допустимую нагрузку (25% от максимальной) нужно будет умножать еще на коэффициент 0,6. Нагрузку выше полученной цифры лучше не допускать.

Забиваемый анкер с насечками и без – особенности крепежа

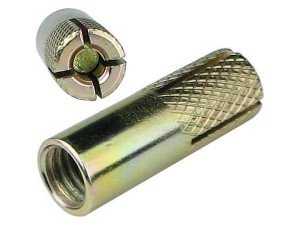

Забиваемый анкер с насечками по внешнему виду напоминает полый цилиндр, на котором имеется внутренняя резьба. На одном конце цилиндра есть четырехсегментная распорная зона. И на определенном участке внешней стороны анкера имеются специальные насечки, которые необходимы для надежной его фиксации в приготовленном отверстии при монтажных работах. Анкер забивной с насечкой давно отмечен профессионалами, как самое простое и эффективное метизное изделие. С его помощью всегда можно создать надежное и прочное крепление, причем без применения дополнительного или специального оборудования.

К главным достоинствам можно отнести невысокую стоимость изделий, долговечность и прочность. Производители изготавливают забиваемые анкеры, используя новейшее оборудование, и в результате их продукция получается хорошего качества при низкой цене. Особенно часто используют данное изделие при строительстве зданий, сооружений и в различных ремонтных работах. Анкеры с насечками применяются для монтажа настенных шкафчиков, решеток, брусков или реек и т. п. Если нужно прикрепить тяжелое оборудование, то можно использовать несколько анкеров. Главное условие – правильно рассчитать нагрузку.

Забиваемые анкеры без насечек используют для крепления конструкций небольшого веса. Их устройство не сильно отличается от модели анкеров с насечками. Они также напоминают цилиндр, только распорная сторона гладкая. Наиболее часто такими изделиями пользуются, если нужно создать постоянное крепление под какие-либо легкие элементы декора, нетяжелые пластмассовые конструкции и тому подобное.

Забивной анкер – монтаж по шагам

Монтаж анкеров всех типов происходит почти одинаково. Первоначально нужно подготовить отверстие. Для этого берется хорошая мощная дрель и победитовое сверло. Предварительно рассчитываем диаметр, чтобы анкер входил туда практически впритирку. Если он будет располагаться свободно, то качество крепления уменьшается в разы. Теперь с помощью предложенных инструментов просверливается планируемое отверстие и зачищается. Если используется анкер большого размера, то сверлить лучше при помощи алмазной коронки. С очисткой лучше не спешить, а тщательно удалить весь мусор и пыль из углубления. Тем более что делается это быстро, так что, убежав от этой формальности, вы времени особо не выиграете, а вот качество крепления снизите существенно.

Вооружившись обычной медицинской грушей, продуйте отверстие, а если оно достаточно широкое, чтобы пройтись щеточкой, это будет еще эффективнее. Теперь в чистое гнездо вставляется анкер забиваемого типа до упора, дальнейшее его продвижение осуществляется молотком или другим ударным инструментом, главное – не повредить. Так что лучше, если это будет прорезиненный инструмент. После нескольких ударов вы расклините четырехсегментную часть анкера. Монтаж можно будет считать завершенным, остается только вкрутить в новоиспеченный крепеж метиз подвешиваемой конструкции.

remoskop.ru

Как установить анкер

Анкер или  как его еще называют дюбель — это надежный «якорь», помогающий при строительстве или ремонтных работах. Этот тип крепежа может использоваться и в плотных материалах, к которым относится бетон, а также сплошной кирпич, а в мягких, к примеру, гипсокартон. При подшитии подвесного потолка, установке полки, если нужно подвесить шкаф — без анкера не обойтись. Более часто используют механические дюбеля, удерживающиеся за счет упора или силой трения.

Что пригодится:

  • молоток;
  • перфоратор со сверлами;
  • рожковый ключ;
  • дрель со сверлами.

Как установить анкер правильно

  • Устанавливается распорный анкер. Этот тип более популярен в строительстве. Его диаметр составляет от 4 мм до 20, а длина от 20 мм до 120. Использовать его лучше на сплошном кирпиче или бетоне. Но есть и такие модели дюбелей, которые применяются в пустотелых материалах. Монтируется он в высверленное заранее отверстие необходимых диаметра и глубины. Оно очищается от остатков материала, причем процедура проводится для любого типа дюбеля.
  • Устанавливается универсальный анкер. Как правило его основа — нейлон или пластик. У них средняя часть эластичная и упругая. Это достигается при помощи продольных длинных щелей, находящихся посередине, однако верхняя и хвостовая части явяются целыми. Высверливается отверстие в материале, вставляется дюбель и вкручивается шуруп. В процессе его вкручивания, они станут друг к другу притягиваться, а центральная часть, наоборот, начнет расходиться по сторонам. Благодаря трению анкер плотно прижмется и к бетону, и к мягкому материалу. За листом гипсокартона или перегородкой кирпича пустотелого, при стягивании, его центральная часть играет роль хорошего «якоря».
  • Устанавливается забивной анкер. Может быть металлическим или полимерным. Принцип действия аналогичен распорному дюбелю. Отличием нейлоновых является специальный шуруп, имеющий резьбу в виде «акульего зуба» — это в установке является его преимуществом. Отличием металлических забивных анкеров является способ установки. В материал забивной дюбель монтируется специальным бойком, который проталкивает втулку, благодаря этому закрепляясь в нем. Наиболее актуальны они для поверхностей из бетона. Необходимо подготовить отверстие, забить металлический анкер и зафиксировать гайкой.
  • Устанавливается пружинный анкер. Раскрытие этого типа происходит под воздействием силы пружины. Есть два вида таких дюбелей: для материалов пустотелых — крепление осуществляется при помощи специального механизма и для сплошных материалов, к таким относится бетон — удерживается благодаря самораспирания. Эти виды нашли широкое использование при креплении элементов потолка.
