Анкер клиновой – почему ему доверяют тяжелые конструкции? + видео

Анкер клиновой ГОСТ определяет как шпильку, которая оканчивается хвостовиком в форме конуса. Суть его воздействия на основание такова, что удержать на себе он может довольно тяжелые конструкции, именно это мы и разберем в данной статье.

Чем выделяется анкер клиновидного типа среди остальных?

Строительство и ремонт различных объектов предполагает использование ряда инструментов и приспособлений, что значительно облегчает работы. Так для закрепления тяжелого оборудования в стенах, выполненных из бетона, кирпича или камня, используют анкер клиновидный. Это так называемый крепежный элемент. Иногда возникает необходимость использования его и для домашнего ремонта. Обычно это происходит тогда, когда стены сделаны из очень прочных материалов (бетона или кирпича), и прикрепить к ним требуется достаточно тяжелую деталь.

Для изготовления клинового анкера берется самая прочная оцинкованная сталь. Такой крепеж часто используют для закрепления шахты лифта или кабельной трассы, перил, балок. При этом он должен обеспечить безопасность их использования. Ведь предполагается их частая эксплуатация, и ошибки при закреплении данных объектов могут привести к гибели людей. Поэтому так важно соблюдать правила монтажа, о которых пойдет речь ниже. Встречается еще и анкер-клин потолочный, используется он при установке люстр, кому ж захочется, чтобы она упала вскоре на голову.

Анкер клиновой – конструкция и маркировка

Что же представляет собой такой анкер? Это стальной стержень, у которого есть цилиндрическая подвижная муфта, по внешнему виду напоминающая поясок, также у него есть хвостовик, который представляет собой конус. Обязательно в комплекте идет клиновой анкер с гайкой, с ее помощью происходит закрепление. Раньше процесс монтажа деталей, особенно достаточно тяжелых, был очень затруднителен, потому что имеющиеся в хозяйстве гвозди не могли удержать их в бетоне.

Эта процедура стала намного проще, когда появился анкер клиновой забивной. Размеры его для той или иной ситуации подбираются с учетом веса крепящейся детали, а также ее толщины. Для удобства этого процесса была введена специализированная маркировка.

Такие анкеры имеют свою общую маркировку, они обозначаются WAM, а далее идут цифры, указывающие на размеры. Так анкер клиновой WAM-06040 имеет следующие размеры: резьба – 6 мм, диаметр – 6 мм, длина – 40 мм. А WAM-08080 такие: резьба – 8 мм, диаметр – 8 мм, длина – 80 мм.

Особенности подбора анкера с клиновидным хвостовиком

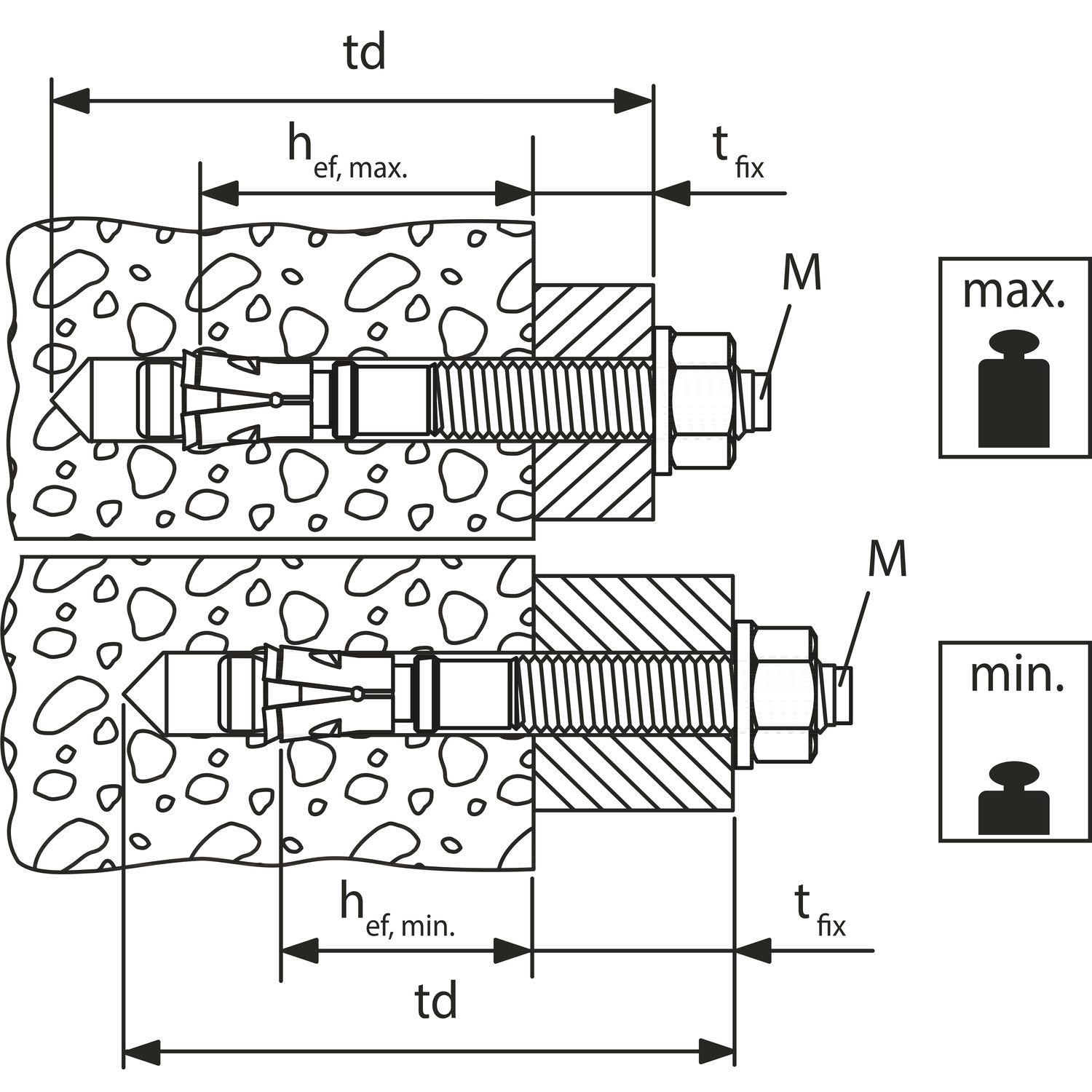

Для каждого размера имеется и минимальная глубина крепления, которая также измеряется в миллиметрах (чем длиннее анкер, тем больше этот параметр). Если для крепежа длиной 40 мм такая глубина составляет 27 мм, то уже для восьмидесятого – 40 мм. При этом более длинный анкер клиновидного типа используют для закрепления более толстых элементов. Длина этого крепежа начинается от 40 мм, далее идет ее увеличение на 5 мм для следующих маркировок, есть даже клиновые типы анкеров длинной 10 см и более.

Отличительной чертой клинового типа является отсутствие защитной рубашки. Все остальные виды анкеров ее имеют. Для этих типов крепежей существуют предельные допустимые рабочие нагрузки. Помимо этого, для них также есть и предельная нагрузка на выравнивание. Еще между ними существует взаимосвязь – рабочая нагрузка должна быть не более 25 % от предельной нагрузки на выравнивание. Чем больше прочность бетона, тем больше и величина допустимой нагрузки. Но если происходит крепление элементов к основе из бетона, на которой имеются трещины, то изменяется и величина допустимой нагрузки. Так как очень важно обеспечить надежность крепления.

Все клиновые и другие анкеры, которые пригодны для использования, должны соответствовать своему ГОСТу. При этом, чтобы убедиться в качестве изделия, можно потребовать у продавца свидетельство на эту продукцию. Если с документацией все в порядке, значит, смело можно делать покупку. Проверка соответствующих документов обязательна, так как слишком большая роль отводится такому маленькому механизму, и от его качества зависит безопасность и даже здоровье людей.

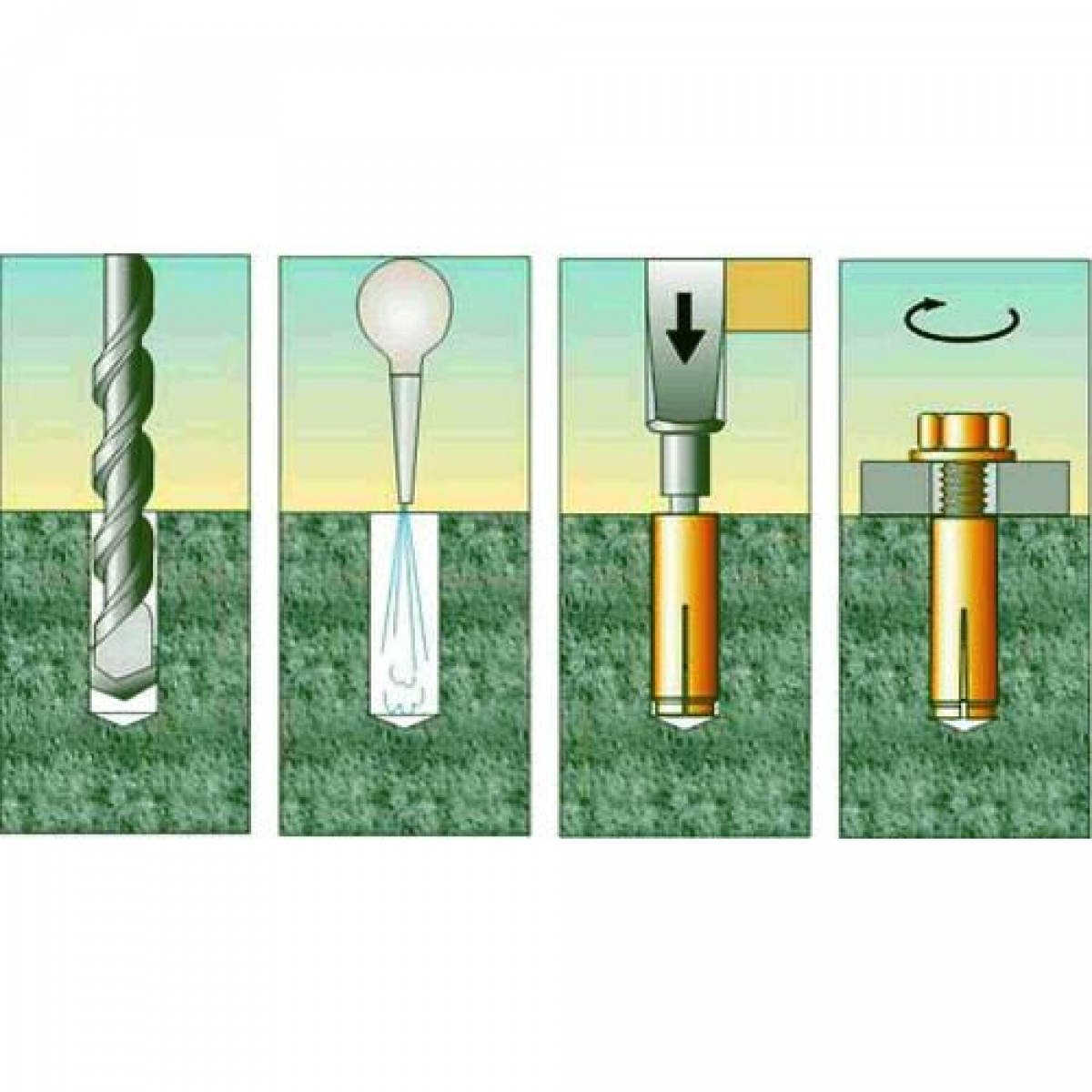

Установка клинового анкера – на что обращать внимание?

Отличительной чертой использования клинового анкера является отсутствие необходимости определения точной глубины подготавливаемого для него отверстия. Установка клинового анкера происходит следующим образом. Когда на нем затягивают гайку, муфта надвигается на хвостовик. При этом внутри запускается механизм распирания, за счет которого и получается прочная фиксация его в поверхности, к которой он прикрепляется.

Вся последовательность монтажа различных элементов к прочным поверхностям выполняется следующим образом. Сначала необходимо просверлить отверстие, в которое будет вставляться анкер с клиновидным хвостовиком. Отверстие необязательно тщательно очищать, следует только выдуть основную пыль и убрать частички, открошившиеся от поверхности. Диаметр отверстия должен совпадать с диаметром клинового анкера. После этого вставляется сам крепеж, а дальше его необходимо забить в поверхность, сделать это можно при помощи обычного строительного молотка. Когда анкер плотно забит, можно производить подвешиваение детали, для этого используют гайку, которую закручивают для создания распирания внутри анкера.

Вид крепления, с помощью которого фиксируется деталь на поверхность, называется сквозным. Так как при этом происходит просверливание детали для ее последующего монтажа. При этом использование клинового анкера обеспечивает надежность соединения. Так как данный вид крепежного приспособления является самым прочным.

Но, к сожалению, далеко не всегда удается с первого раза выполнить правильно крепеж изделия. Бывают случаи, когда необходим демонтаж детали, прикрепленной с помощью клинового анкера. В этой ситуации поступают следующим образом. Если знаете, что в будущем придется демонтировать изделие, то при просверливании отверстия его глубина должна быть больше длины анкера. После снятия предмета крепеж можно будет забить до самого конца и в поверхности не будет никакого отверстия, а сама она будет ровной. Единственное неудобство – повторное использование клинового анкера невозможно.

Напарники клиновидного анкера в строительстве

Продаются анкеры как поштучно, так оптом и мелким оптом. Чем короче анкер клиновидной формы, тем больше штук в упаковке. Если для закрепления деталей необходимо достаточно большое их количество, то проще купить целую упаковку, все равно оставшиеся элементы пригодятся в будущем. Клиновидный тип анкера – это не единственный механизм для монтажа деталей к поверхностям.

Для этих целей существуют также и анкерные болты (с их помощью чаще всего крепятся строительные конструкции), и анкер-клин, имеющий высокую степень расклинивания. Есть еще и стержневые фиксаторы, который используют для глубокой установки. Латунные анкеры – для закрепления в бетоне. Есть даже специальные анкеры, с помощью которых детали крепятся к гипсокартону или фанере. Но при этом вес таких деталей незначителен.

Современный прогресс обеспечил создание еще и химических анкеров. Для их закрепления не требуется столько физических усилий. Для монтажа достаточно вставить в отверстие ампулу, в которой содержится специальная клеевая жидкость. Как видно, большое количество крепежных элементов разработано для фиксации к различным поверхностям всевозможных конструкций. У каждого из них есть свои отличительные черты, которыми и обусловлена специфика их применения.

Оцените статью: Поделитесь с друзьями!

Инструкция по установке клинового анкера

101019965

клиновой анкер

М6

6

40

Ки­тай

А4

100 шт

83,318331,0083,31

Купить

101003024

клиновой анкер

М6

5

6

40

Ки­тай

углерод. сталь

белый цинк

30 шт 100 шт

10,051005,00от 10,05

Купить

101023620

клиновой анкер

М6

6

40

Ки­тай

1.8

1.6

углерод. сталь

горячий цинк

200 шт

17,503500,0017,50

Купить

101003023

клиновой анкер

М6

6

40

Ки­тай

углерод. сталь

желтый цинк

25 шт 150 шт

4,40110,00от 4,40

Купить

101057167

клиновой анкер

М6

2

6

40

Sor­mat

S-KAH

1.6

1.5

А4

150 шт

70,2510537,0070,25

Купить

101007847

клиновой анкер

М6

2

6

40

Sor­mat

S-KA

1. 6

1.5

углерод. сталь

белый цинк

150 шт

30,264539,0030,26

Купить

101019966

клиновой анкер

М6

15

6

65

Ки­тай

А4

100 шт

112,1011210,00112,10

Купить

101004847

клиновой анкер

М6

6

65

Ки­тай

углерод. сталь

желтый цинк

20 шт 200 шт

4,6092,00от 4,60

Купить

101057168

клиновой анкер

М6

15

6

65

Sor­mat

S-KAH

1.8

1.8

А4

100 шт

186,7518675,00186,75

Купить

101008398

клиновой анкер

М6

15

6

65

Sor­mat

S-KAK

1. 8

1.8

углерод. сталь

горячий цинк

100 шт

45,364536,0045,36

Купить

101007848

клиновой анкер

М6

15

6

65

Sor­mat

S-KA

1.8

1.8

углерод. сталь

белый цинк

10 шт 100 шт

25,20252,00от 25,20

Купить

101056987

клиновой анкер

М6

6

65

Ки­тай

1. 8

1.6

углерод. сталь

горячий цинк

200 шт

20,004000,0020,00

Купить

101004849

клиновой анкер

М6

30

6

80

Ки­тай

1.3

1.8

углерод. сталь

белый цинк

100 шт

11,951195,0011,95

Купить

101004848

клиновой анкер

М6

6

80

Ки­тай

углерод. сталь

желтый цинк

20 шт 200 шт

5,35107,00от 5,35

Купить

101004850

клиновой анкер

М6

6

95

Ки­тай

углерод. сталь

желтый цинк

100 шт

7,90790,007,90

Купить

101056981

клиновой анкер

М6

6

140

Ки­тай

7. 8

7.2

углерод. сталь

белый цинк

100 шт

19,101910,0019,10

Купить

101056982

клиновой анкер

М6

6

180

Ки­тай

7.8

7.2

углерод. сталь

белый цинк

100 шт

24,202420,0024,20

Купить

101019967

клиновой анкер

М8

5

8

50

Ки­тай

2. 9

3.1

А4

100 шт

114,7711477,00114,77

Купить

101004855

клиновой анкер

М8

5

8

50

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

100 шт

14,701470,0014,70

Купить

101023621

клиновой анкер

М8

5

8

50

Ки­тай

2. 9

3.1

углерод. сталь

горячий цинк

200 шт

26,255250,0026,25

Купить

101004854

клиновой анкер

М8

5

8

50

Ки­тай

2.9

3.1

углерод. сталь

желтый цинк

100 шт

5,97597,005,97

Купить

101057169

клиновой анкер

М8

2

8

52

Sor­mat

S-KAH

2. 6

5.1

А4

100 шт

47,214721,0047,21

Купить

101008400

клиновой анкер

М8

2

8

52

Sor­mat

S-KAK

2.6

4.8

углерод. сталь

горячий цинк

100 шт

58,425842,0058,42

Купить

101007850

клиновой анкер

М8

2

8

52

Sor­mat

S-KA

2. 6

4.8

углерод. сталь

белый цинк

5 шт 100 шт

20,00100,00от 20,00

Купить

101004857

клиновой анкер

М8

10

8

60

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

100 шт

15,551555,0015,55

Купить

101024124

клиновой анкер

М8

10

8

60

Mun­go

m3

1. 7

5.2

углерод. сталь

Geomet

100 шт

86,748674,0086,74

Купить

101004858

клиновой анкер

М8

8

70

Ки­тай

2.9

3.1

углерод. сталь

желтый цинк

100 шт

9,45945,009,45

Купить

101030880

клиновой анкер

М8

10

8

72

Sor­mat

S-KAH

3. 6

5.2

А4

50 шт

117,865893,00117,86

Купить

101008401

клиновой анкер

М8

10

8

72

Sor­mat

S-KAK

3.6

4.8

углерод. сталь

горячий цинк

50 шт

61,743087,0061,74

Купить

101008479

клиновой анкер

М8

10

8

72

Sor­mat

S-KAH HCR

3. 6

5.2

А4

50 шт

492,2424612,00492,24

Купить

101007851

клиновой анкер

М8

10

8

72

Sor­mat

S-KA

3.6

4.8

углерод. сталь

белый цинк

50 шт

43,982199,0043,98

Купить

101019968

клиновой анкер

М8

10

8

75

Ки­тай

2. 9

3.1

А4

50 шт

110,665533,00110,66

Купить

101004861

клиновой анкер

М8

10

8

75

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

100 шт

17,451745,0017,45

Купить

101023622

клиновой анкер

М8

10

8

75

Ки­тай

2.9

3.1

углерод. сталь

горячий цинк

100 шт

30,503050,0030,50

Купить

101033073

клиновой анкер

М8

10

8

75

MKT

BZ plus

8

12

углерод. сталь

белый цинк

100 шт

88,808880,0088,80

Купить

101004862

клиновой анкер

М8

8

80

Ки­тай

2.9

3.1

углерод. сталь

желтый цинк

10 шт 50 шт

6,5065,00от 6,50

Купить

101024125

клиновой анкер

М8

15

8

80

Mun­go

m3

1.7

5.2

углерод. сталь

Geomet

50 шт

94,504725,0094,50

Купить

101018636

клиновой анкер

М8

10

8

80

Mun­go

m2

5.7

6.1

углерод. сталь

белый цинк

100 шт

66,926692,0066,92

Купить

101085793

клиновой анкер

М8

10

8

80

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

5 шт

13,6068,0013,60

Купить

101033076

клиновой анкер

М8

15

8

80

MKT

BZ plus

8

12

углерод. сталь

белый цинк

100 шт

93,509350,0093,50

Купить

101019970

клиновой анкер

М8

20

8

85

Ки­тай

2.9

3.1

А4

50 шт

122,886144,00122,88

Купить

101023623

клиновой анкер

М8

20

8

90

Ки­тай

2.9

3.1

углерод. сталь

горячий цинк

50 шт

33,261663,0033,26

Купить

101005120

клиновой анкер

М8

20

8

90

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

100 шт

19,051905,0019,05

Купить

101008402

клиновой анкер

М8

30

8

92

Sor­mat

S-KAK

3.6

4.8

углерод. сталь

горячий цинк

50 шт

78,263913,0078,26

Купить

101008483

клиновой анкер

М8

30

8

92

Sor­mat

S-KAH

3.6

5.2

А4

50 шт

126,766338,00126,76

Купить

101007852

клиновой анкер

М8

30

8

92

Sor­mat

S-KA

3.6

4.8

углерод. сталь

белый цинк

23 шт 50 шт

31,30720,00от 31,30

Купить

101024126

клиновой анкер

М8

30

8

95

Mun­go

m3

1.7

5.2

углерод. сталь

Geomet

50 шт

100,745037,00100,74

Купить

101033077

клиновой анкер

М8

30

8

95

MKT

BZ plus

8

12

углерод. сталь

белый цинк

100 шт

108,7710877,00108,77

Купить

101005121

клиновой анкер

М8

8

95

Ки­тай

2.9

3.1

углерод. сталь

желтый цинк

20 шт 50 шт

9,25185,00от 9,25

Купить

101023624

клиновой анкер

М8

30

8

100

Ки­тай

2.9

3.1

углерод. сталь

горячий цинк

50 шт

35,001750,0035,00

Купить

101005124

клиновой анкер

М8

30

8

100

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

10 шт 100 шт

19,90199,00от 19,90

Купить

101085794

клиновой анкер

М8

30

8

105

Ки­тай

3.1

углерод. сталь

белый цинк

5 шт

13,6068,0013,60

Купить

101005125

клиновой анкер

М8

8

105

Ки­тай

2.9

3.1

углерод. сталь

желтый цинк

50 шт

10,18509,0010,18

Купить

101019972

клиновой анкер

М8

45

8

110

Ки­тай

2.9

3.1

А4

50 шт

144,647232,00144,64

Купить

101008403

клиновой анкер

М8

50

8

112

Sor­mat

S-KAK

3.6

4.8

углерод. сталь

горячий цинк

40 шт

213,488539,00213,48

Купить

101008484

клиновой анкер

М8

50

8

112

Sor­mat

S-KAH

3.6

5.2

А4

40 шт

149,435977,00149,43

Купить

101007853

клиновой анкер

М8

50

8

112

Sor­mat

S-KA

3.6

4.8

углерод. сталь

белый цинк

40 шт

59,282371,0059,28

Купить

101023625

клиновой анкер

М8

50

8

115

Ки­тай

2.9

3.1

углерод. сталь

горячий цинк

50 шт

37,501875,0037,50

Купить

101024127

клиновой анкер

М8

50

8

115

Mun­go

m3

1.7

5.2

углерод. сталь

Geomet

50 шт

112,305615,00112,30

Купить

101005128

клиновой анкер

М8

50

8

115

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

100 шт

21,652165,0021,65

Купить

101056988

клиновой анкер

М8

60

8

130

Ки­тай

2.9

3.1

углерод. сталь

горячий цинк

50 шт

47,502375,0047,50

Купить

101005131

клиновой анкер

М8

60

8

130

Ки­тай

2.9

3.1

углерод. сталь

желтый цинк

50 шт

9,60480,009,60

Купить

101005132

клиновой анкер

М8

60

8

130

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

50 шт

27,161358,0027,16

Купить

101056989

клиновой анкер

М8

8

140

Ки­тай

2.9

3.1

углерод. сталь

горячий цинк

50 шт

51,642582,0051,64

Купить

101008404

клиновой анкер

М8

85

8

147

Sor­mat

S-KAK

3.6

4.8

углерод. сталь

горячий цинк

40 шт

110,834433,00110,83

Купить

101007854

клиновой анкер

М8

85

8

147

Sor­mat

S-KA

3.6

4.8

углерод. сталь

белый цинк

40 шт

84,653386,0084,65

Купить

101023626

клиновой анкер

М8

80

8

150

Ки­тай

2.9

3.1

углерод. сталь

горячий цинк

50 шт

55,002750,0055,00

Купить

101005133

клиновой анкер

М8

80

8

150

Ки­тай

2.9

3.1

углерод. сталь

желтый цинк

50 шт

10,40520,0010,40

Купить

101005134

клиновой анкер

М8

80

8

150

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

50 шт

31,861593,0031,86

Купить

101033079

клиновой анкер

М8

100

8

165

MKT

BZ plus

8

12

углерод. сталь

белый цинк

50 шт

157,647882,00157,64

Купить

101056983

клиновой анкер

М8

100

8

170

Ки­тай

2.9

3.1

углерод. сталь

белый цинк

50 шт

51,102555,0051,10

Купить

101019973

клиновой анкер

М10

10

10

60

Ки­тай

4.7

4.4

А4

50 шт

148,567428,00148,56

Купить

101008405

клиновой анкер

М10

3

10

62

Sor­mat

S-KAK

3.5

5.9

углерод. сталь

горячий цинк

50 шт

83,884194,0083,88

Купить

101008485

клиновой анкер

М10

3

10

62

Sor­mat

S-KAH

3.5

5.9

А4

1 шт 50 шт

84,664233,00от 84,66

Купить

101007855

клиновой анкер

М10

3

10

62

Sor­mat

S-KA

3.5

5.9

углерод. сталь

белый цинк

50 шт

64,603230,0064,60

Купить

101034362

клиновой анкер

М10

5

10

65

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

50 шт

41,262063,0041,26

Купить

101005135

клиновой анкер

М10

5

10

65

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

50 шт

23,901195,0023,90

Купить

101005136

клиновой анкер

М10

5

10

65

Ки­тай

4.7

4.4

углерод. сталь

желтый цинк

50 шт

14,28714,0014,28

Купить

101018642

клиновой анкер

М10

10

10

70

Mun­go

m2

7.6

10.1

углерод. сталь

белый цинк

100 шт

89,388938,0089,38

Купить

101023627

клиновой анкер

М10

10

10

75

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

50 шт

45,002250,0045,00

Купить

101005138

клиновой анкер

М10

10

10

75

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

50 шт

24,261213,0024,26

Купить

101019974

клиновой анкер

М10

10

10

80

Ки­тай

4.7

4.4

А4

50 шт

192,009600,00192,00

Купить

101056990

клиновой анкер

М10

10

80

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

50 шт

47,502375,0047,50

Купить

101005139

клиновой анкер

М10

10

80

Ки­тай

4.7

4.4

углерод. сталь

желтый цинк

50 шт

12,48624,0012,48

Купить

101019976

клиновой анкер

М10

15

10

90

Ки­тай

4.7

4.4

А4

25 шт

195,804895,00195,80

Купить

101023628

клиновой анкер

М10

15

10

90

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

50 шт

48,762438,0048,76

Купить

101005141

клиновой анкер

М10

15

10

90

Ки­тай

4.7

4.4

углерод. сталь

желтый цинк

50 шт

10,40520,0010,40

Купить

101005142

клиновой анкер

М10

15

10

90

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

50 шт

27,761388,0027,76

Купить

101057103

клиновой анкер

М10

20

10

92

Ки­тай

4.7

4.4

А4

40 шт

204,808192,00204,80

Купить

101008406

клиновой анкер

М10

10

10

92

Sor­mat

S-KAK

6.3

8.7

углерод. сталь

горячий цинк

40 шт

96,653866,0096,65

Купить

101008480

клиновой анкер

М10

30

10

92

Sor­mat

S-KAH HCR

6.3

8.1

А4

40 шт

857,5834303,00857,58

Купить

101008486

клиновой анкер

М10

10

10

92

Sor­mat

S-KAH

6.3

8.1

А4

40 шт

197,657906,00197,65

Купить

101007856

клиновой анкер

М10

10

10

92

Sor­mat

S-KA

6.3

8.7

углерод. сталь

белый цинк

40 шт

68,902756,0068,90

Купить

101023629

клиновой анкер

М10

20

10

95

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

50 шт

50,002500,0050,00

Купить

101018643

клиновой анкер

М10

15

10

95

Mun­go

m2

7.6

10.1

углерод. сталь

белый цинк

100 шт

97,359735,0097,35

Купить

101033080

клиновой анкер

М10

15

10

95

MKT

BZ plus

10.7

17.6

углерод. сталь

белый цинк

50 шт

133,406670,00133,40

Купить

101005143

клиновой анкер

М10

20

10

95

Ки­тай

4.7

4.4

углерод. сталь

желтый цинк

10 шт 50 шт

11,40114,00от 11,40

Купить

101005144

клиновой анкер

М10

20

10

95

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

50 шт

28,761438,0028,76

Купить

101019977

клиновой анкер

М10

30

10

100

Ки­тай

4.7

4.4

А4

25 шт

208,165204,00208,16

Купить

101023630

клиновой анкер

М10

30

10

100

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

50 шт

51,502575,0051,50

Купить

101033081

клиновой анкер

М10

20

10

100

MKT

BZ plus

10.7

17.6

углерод. сталь

белый цинк

50 шт

140,847042,00140,84

Купить

101005145

клиновой анкер

М10

30

10

100

Ки­тай

4.7

4.4

углерод. сталь

желтый цинк

50 шт

16,10805,0016,10

Купить

101008407

клиновой анкер

М10

20

10

102

Sor­mat

S-KAK

6.3

8.7

углерод. сталь

горячий цинк

25 шт

112,522813,00112,52

Купить

101008487

клиновой анкер

М10

20

10

102

Sor­mat

S-KAH

6.3

8.1

А4

25 шт

215,205380,00215,20

Купить

101007857

клиновой анкер

М10

20

10

102

Sor­mat

S-KA

6.3

8.7

углерод. сталь

белый цинк

25 шт

78,001950,0078,00

Купить

101024131

клиновой анкер

М10

30

10

110

Mun­go

m3

2.6

8.6

углерод. сталь

Geomet

25 шт

142,363559,00142,36

Купить

101018644

клиновой анкер

М10

30

10

110

Mun­go

m2

7.6

10.1

углерод. сталь

белый цинк

50 шт

110,305515,00110,30

Купить

101033082

клиновой анкер

М10

30

10

110

MKT

BZ plus

10.7

17.6

углерод. сталь

белый цинк

50 шт

141,887094,00141,88

Купить

101108369

клиновой анкер

М10

30

10

110

Mun­go

m2-C

7.6

10.1

углерод. сталь

белый цинк

50 шт

69,203460,0069,20

Купить

101008408

клиновой анкер

М10

30

10

112

Sor­mat

S-KAK

6.3

8.7

углерод. сталь

горячий цинк

25 шт

116,922923,00116,92

Купить

101008481

клиновой анкер

М10

30

10

112

Sor­mat

S-KAH HCR

6.3

8.1

А4

25 шт

941,5623539,00941,56

Купить

101008488

клиновой анкер

М10

30

10

112

Sor­mat

S-KAH

6.3

8.1

А4

25 шт

231,725793,00231,72

Купить

101007858

клиновой анкер

М10

30

10

112

Sor­mat

S-KA

6.3

8.7

углерод. сталь

белый цинк

25 шт

79,041976,0079,04

Купить

101057298

клиновой анкер

М10

45

10

115

Ки­тай

4.7

4.4

А4

25 шт

234,845871,00234,84

Купить

101023631

клиновой анкер

М10

40

10

120

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

50 шт

56,262813,0056,26

Купить

101005149

клиновой анкер

М10

40

10

120

Ки­тай

4.7

4.4

углерод. сталь

желтый цинк

50 шт

17,56878,0017,56

Купить

101018645

клиновой анкер

М10

45

10

125

Mun­go

m2

7.6

10.1

углерод. сталь

белый цинк

50 шт

115,925796,00115,92

Купить

101033083

клиновой анкер

М10

50

10

130

MKT

BZ plus

10.7

17.6

углерод. сталь

белый цинк

50 шт

145,167258,00145,16

Купить

101056991

клиновой анкер

М10

50

10

130

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

50 шт

62,503125,0062,50

Купить

101005151

клиновой анкер

М10

50

10

130

Ки­тай

4.7

4.4

углерод. сталь

желтый цинк

50 шт

19,58979,0019,58

Купить

101005152

клиновой анкер

М10

50

10

130

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

50 шт

35,861793,0035,86

Купить

101008409

клиновой анкер

М10

50

10

132

Sor­mat

S-KAK

6.3

8.7

углерод. сталь

горячий цинк

25 шт

135,883397,00135,88

Купить

101008489

клиновой анкер

М10

50

10

132

Sor­mat

S-KAH

6.3

8.1

А4

25 шт

261,566539,00261,56

Купить

101007859

клиновой анкер

М10

50

10

132

Sor­mat

S-KA

6.3

8.7

углерод. сталь

белый цинк

25 шт

92,482312,0092,48

Купить

101023632

клиновой анкер

М10

60

10

150

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

20 шт

68,751375,0068,75

Купить

101005153

клиновой анкер

М10

60

10

150

Ки­тай

4.7

4.4

углерод. сталь

желтый цинк

20 шт

15,55311,0015,55

Купить

101005154

клиновой анкер

М10

60

10

150

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

50 шт

39,261963,0039,26

Купить

101018647

клиновой анкер

М10

80

10

160

Mun­go

m2

7.6

10.1

углерод. сталь

белый цинк

10 шт 50 шт

31,50315,00от 31,50

Купить

101008410

клиновой анкер

М10

80

10

162

Sor­mat

S-KAK

6.3

8.7

углерод. сталь

горячий цинк

25 шт

159,323983,00159,32

Купить

101007860

клиновой анкер

М10

80

10

162

Sor­mat

S-KA

6.3

8.7

углерод. сталь

белый цинк

25 шт

117,042926,00117,04

Купить

101019980

клиновой анкер

М10

80

10

170

Ки­тай

4.7

4.4

А4

25 шт

354,608865,00354,60

Купить

101023633

клиновой анкер

М10

80

10

170

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

20 шт

86,251725,0086,25

Купить

101005156

клиновой анкер

М10

80

10

170

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

1 шт 50 шт

49,502475,00от 49,50

Купить

101056984

клиновой анкер

М10

10

190

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

50 шт

82,404120,0082,40

Купить

101056992

клиновой анкер

М10

100

10

210

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

20 шт

152,503050,00152,50

Купить

101005158

клиновой анкер

М10

100

10

210

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

40 шт

87,703508,0087,70

Купить

101056993

клиновой анкер

М10

125

10

230

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

20 шт

170,003400,00170,00

Купить

101005160

клиновой анкер

М10

125

10

230

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

40 шт

97,453898,0097,45

Купить

101056985

клиновой анкер

М10

10

250

Ки­тай

4.7

4.4

углерод. сталь

белый цинк

50 шт

104,905245,00104,90

Купить

101056994

клиновой анкер

М10

10

250

Ки­тай

4.7

4.4

углерод. сталь

горячий цинк

10 шт

177,501775,00177,50

Купить

101024134

клиновой анкер

М12

5

12

80

Mun­go

m3

4

9

углерод. сталь

Geomet

25 шт

159,243981,00159,24

Купить

101005161

клиновой анкер

М12

5

12

80

Ки­тай

5.6

6.3

углерод. сталь

желтый цинк

50 шт

14,32716,0014,32

Купить

101005162

клиновой анкер

М12

5

12

80

Ки­тай

5.6

6.3

углерод. сталь

белый цинк

50 шт

37,301865,0037,30

Купить

101007861

клиновой анкер

М12

3

12

85

Sor­mat

S-KA

6.5

8.2

углерод. сталь

белый цинк

20 шт

111,602232,00111,60

Купить

101005163

клиновой анкер

М12

10

12

90

Ки­тай

5.6

6.3

углерод. сталь

желтый цинк

50 шт

15,66783,0015,66

Купить

101005164

клиновой анкер

М12

10

12

90

Ки­тай

5.6

6.3

углерод. сталь

белый цинк

50 шт

38,501925,0038,50

Купить

Как установить анкер? Пошаговая инструкция

Для монтажа массивной люстры или полки, крупногабаритной бытовой техники в качестве крепёжных элементов следует использовать анкерные болты. Их установка не отличается высокой сложностью, но при этом существует ряд нюансов, учитывать которые крайне обязательно — это позволит организовать надёжное и долговечное крепление. Рассмотрим, как правильно устанавливать анкер и что для этого Вам может понадобиться.


Что понадобится для монтажа анкера?

Начнём с того, что анкер — сложный металлические крепёж, рассчитанный на высокие весовые нагрузки. Он используется для крепления предметов и конструкций к бетонным, кирпичным или каменным стенам, и при правильном монтаже обеспечивает устойчивую фиксацию.

Для установки анкерного болта Вам понадобится:

  • анкер требуемого Вам типоразмера;
  • перфоратор или ударная дрель;
  • небольшой молоток;
  • гаечный рожковый, накидной или разводной ключ.

Когда все инструменты и материалы будут собраны, можно переходить непосредственно к монтажу

Этапы установки анкера

Монтажные работы не отнимут у Вас много времени и сил. Они включают в себя следующие этапы:

Сверление отверстия. При этом нужно учитывать, что его диаметр должен в точности совпадать с толщиной устанавливаемого анкера, а глубина — с длиной посадочной части крепёжного элемента. Для забуривания на нужную глубину можно воспользоваться глубиномером на дрели либо сделать на буре отметку, обмотав его изолентой.
Тщательная очистка отверстия. Из него нужно удалить пыль и частички материала стены — это позволит установить анкер на всю длину с минимальными усилиями. Для очистки можно воспользоваться различными способами: начиная от бытового или строительного пылесоса, и заканчивая резиновой грушей.
Установка анкерного болта. В подготовленное отверстие устанавливается анкер в собранном виде. Осаживать его необходимо на глубину, пока края оболочки не встанут вровень с поверхностью стены. Для установки анкера можно несильно ударять молотком по накрученной на шпильку гайке.
Фиксация анкерного болта. Она осуществляется посредством затягивания гайки. Затягивать её нужно с максимальным усилием — до момента, когда проворачивание её ключом становится невозможным.

Основные нюансы монтажа анкерных болтов
Чтобы избежать ошибок при установке анкеров, важно соблюдать ряд рекомендаций:
  • не использовать анкерные болты для установки в пустотелый кирпич. Они не смогут в нём должным образом зафиксироваться;
  • при установке анкерных болтов в кирпич выбрать элементы диаметром не более 8 мм — более толстые анкеры могут привести к разрушению кирпича;
  • отверстие для монтажа анкерного болта в бетонной стене должно находиться на расстоянии от края стены, в 2,5 превышающим глубину сверления;
  • допускается сверление отверстия на 10–20 мм глубже длины анкерного болта;
  • при выборе крепёжного элемента необходимо учитывать его максимальную нагрузку.

Теперь Вы всё знаете о правильной установке анкеров. Осталось только купить их в нашем интернет-магазине по привлекательной цене и приступить к монтажным работам.

Для монтажа массивной люстры или полки, крупногабаритной бытовой техники в качестве крепёжных элементов следует использовать анкерные болты. Их установка не отличается высокой сложностью, но при этом существует ряд нюансов, учитывать которые крайне обязательно — это позволит организовать надёжное и долговечное крепление. Рассмотрим, как правильно устанавливать анкер и что для этого Вам может понадобиться.

Как работает анкер клиновый | Болтзавод

Анкер клиновой представляет собой шпильку с рабочей частью, изготовленной в виде конуса. С помощью детали и особенности конструкции создается надежное крепление, выдерживающее большие нагрузки.

Сфера применения

Клиновой анкер широко применяется в капитальном строительстве, а также при решении стандартных бытовых задач в процессе ремонта. Анкер-клин подходит для создания крепления крупных конструкций на полу, стенах или других плоскостях, выполненных из прочных материалов.

Для производства клиновых анкеров используется сталь, покрытая методом цинкования, которая характеризуется высокой прочностью. Элемент выдерживает массивные лифтовые шахты, крупные кабельные трассы, нагруженные лестничные конструкции и многое другое, поэтому к деталь должна соответствовать определенным нормативам. При монтаже необходимо соблюдать несколько правил.

Потолочный анкер-клин используется для установки массивных люстр и других тяжелых конструкций. Метиз состоит из стального стержня, распора в виде клина и стопорной шляпки.

Маркировка и конструктивные особенности

Клиновой анкер состоит из следующих элементов:

  • шпилька с наружной метрической резьбой, изготовленная из металла;
  • цилиндрическая подвижная муфта в виде пояска;
  • конусообразный хвостовик;
  • гайка для надежной фиксации конструкции.

Выбор анкера зависит от условий эксплуатации, а также масса закрепляемого предмета, толщина крепежной части и другие параметры. Предусмотрена специальная маркировка для удобства. Анкер-клин обозначается аббревиатурой WAM. После этого значения следуют цифры, которыми указывают диаметр, длину и тип резьбы конструкции.

Как правильно выбрать клиновой анкер

Анкеры клинового типа закрепляются на разной глубине, в соответствии с длиной детали. Например, для болта с длиной 40 мм потребуется подготовить отверстие с глубиной от 27 мм. Согласно нормативам ГОСТ, показатель длины анкера начинается от 40 мм и имеет шаг в 5 мм. Максимальное значение составляет более 100 мм. При этом отсутствует специальная защитная рубашка.

Прежде чем купить анкер, обратите внимание на следующие параметры:

  • показатель максимальной рабочей нагрузки;
  • максимальная нагрузка на выравнивание.

Обе характеристики связаны тем, что разница между параметрами должна быть не более 25%. При этом необходимо, чтобы рабочая нагрузка была больше предельной. Обращайте внимание на прочность материала, в который планируется установить метиз. Для бетонных плит и других конструкций требуется использовать анкерный болт с высокими показателями нагрузки. При покупке анкерного болта клинового типа проверяйте соответствие метиза требованиям ГОСТа. Для этого достаточно запросить у продавца сертификат, сопутствующий продукции.

Монтаж и демонтаж

В процессе монтажа необходимо контролировать глубину отверстия. Его необходимо подготовить заранее, чтобы конструкция была надежно закреплена. Анкер при установке и затягивании гайки отличается тем, что муфта перемещается по хвостовику и запускает распорный механизм. Благодаря этому деталь качественно фиксируется.

Монтаж клинового анкера выполняется в определенной последовательности:

  • Для начала необходимо подготовить отверстие с соответствующим диаметром.
  • Удалите строительную пыль и мусор из отверстия, тщательная очистка не требуется.
  • После подготовки отверстия вставьте анкер. Для забивания допускается использование обычного молотка.
  • Анкер соединяется с посадочной частью закрепляемой конструкцией с помощью специальной гайки.
  • Гайка закручивается и прижимает деталь к поверхности, а также запускает внутренний зажим, который расклинивается и соединяется с внутренними стенками отверстия.

При монтаже клинового анкера не забывайте о том, что в скором времени может потребоваться демонтаж конструкции. Для этого необходимо аккуратно вынимать метиз, без повреждения прилегающей поверхности. Поэтому рекомендуется выполнять отверстие с большей глубиной, чем длина анкера. Это позволяет снять верхнюю гайку, забить конструкцию до конца и заделать отверстие шпаклевкой или цементом.

Единственный недостаток клинового анкера — это невозможность его повторного использования.

Аналоги клиновых анкеров

В строительных магазинах сегодня предлагаются различные крепежные элементы с определенным назначением и техническими характеристиками. С помощью подобных деталей получается создать прочные и долговечные соединения. Помимо анкерных болтов для строительных и ремонтных работ применяются следующие элементы:

  • стандартные анкеры — универсальные метизы, которые широко востребованы при ремонтных и строительных работах;
  • стержневые фиксаторы — используются для установки в очень глубокие отверстия;
  • латунные анкерные крепежи — подходят для установки в бетон, позволяют надежно закрепить различные конструкции;
  • анкеры, предназначенные для монтажа предметов с небольшой массой и габаритами на гипсокартонные или фанерные поверхности;
  • анкеры для использования в условиях агрессивной химической среды.

Для монтажа любых анкеров не нужно использовать узкоспециализированные инструменты и прилагать большие усилия. При установке химических анкеров соблюдается определенный алгоритм. Сначала в подготовленное отверстие устанавливается капсула с клеем. Затем вставляется тонкая стальная шпилька, которая разрушает ампулу с клеевым составом. Это приводит к смешиванию отвердителя и клея, а также равномерному заполнению отверстия полученной смесью. После застывания шпилька надежно прилегает к стенкам и прослужит несколько лет.

По конструкции заметно различие между крепежными элементами. Каждый метиз изготовлен со спецификой использования и материалов, для которых он предназначен. Также учитываются технические характеристики конструкций, в том числе габариты и масса.

При выборе рекомендуется руководствоваться основным назначением анкера. Это позволяет обеспечить высокую безопасность и надежность соединения.

Особенности работы с клиновыми анкерами

Полезная информация о практическом использовании клинового анкера – одного из самых надежных метизов для фиксации тяжелых предметов на бетонных поверхностях.

Клиновой анкер для бетона обладает наилучшей удерживающей способностью среди распорных крепежных изделий механического типа, что позволяет использовать его для больших и средних нагрузок. Он состоит из шпильки с резьбой на одном конце и распорным элементом на другой. Крепеж поставляется с гайкой и шайбой. При затягивании гайки конусный хвостовик втягивается в цанговую втулку, расклинивая ее и обеспечивая тем самым жесткую фиксацию в отверстии.

Можно ли использовать клиновые анкера в других основаниях кроме бетона?

Клиновые анкера разработаны для установки только в твердые бетонные основания. Их нельзя использовать в кирпичной, блочной кладке и растворных швах. Хотя природные материалы, такие как камень и гранит, тоже могут быть достаточно твердыми, но их однородность и удерживающая способность не проверены.

Бетон в отличие от кирпича, камня, блоков и других материалов имеет определенную измеряемую прочность, которая учитывается при проектировании анкерных креплений. Чем выше его прочность, тем выше несущая способность крепления. Если прочность бетона не известна, то в расчет принимается самый низкий класс прочности.

Конструкция анкера-клина такова, что распирающее усилие создается не по всей его длине, а в определенной зоне. Его распорная часть должна упираться в твердый материал. Кирпич, например, довольно хрупкий материал и может иметь полые участки. При большой концентрации напряжения в одном месте он может раскрошиться. Если зона расширения клинового анкера попадет в пустоту, то фиксации вовсе не произойдет.

Блоки из пенобетона и газобетона являются еще более слабым основанием для установки такого анкерного крепления. Стенки отверстия в блоках не имеют достаточной прочности, чтобы противостоять локальным силам расширения, а большие полости в пустотелых блоках создают небезопасные зоны для анкеровки.

Тип и величина нагрузки

Анкер клинового типа должен использоваться только в условиях статического нагружения, то есть прикрепленный груз не должен вибрировать или подвергаться ударным нагрузкам, так как это может ослабить соединение и даже вырвать крепеж. Примером такого использования может стать закрепление флагштока или вибрирующего оборудования. Для таких применений лучшим решением станет химический крепеж.

Расчетные усилия на вырывание и срез для анкерных шпилек разного диаметра приведены в таблице:

 Диаметр, мм  М6  М8  М10  М12  М16  М20
 Бетон В20 (сжатый)    Расчетное усилие на вырыв, кН  4.2  6.0  10.7     13.3  23.3     33.3
 Расчетное усилие на срез, кН  4.0  7.3  11.6  16.8  31.4  49.0
 Бетон В20 (растянутый)    Расчетное усилие на вырыв, кН  2.2  3.3  6.0  8.0  16.7  20.0
 Расчетное усилие на срез, кН  4.0  7.3  11.6  16.8  31.4  49.0

Из таблицы видно, что один и тот же крепеж в сжатой зоне бетона выдерживает почти вдвое большее вырывающее усилие, чем в растянутой зоне с трещинами. Для обеспечения надежности анкерного крепления принимается коэффициент безопасности 4:1, то есть допустимая нагрузка должна составлять 25 % от расчетной вырывающей нагрузки.

Условия эксплуатации

Данный вид метизов выпускается из оцинкованной и нержавеющей стали с различной степенью устойчивости к коррозии:

  • углеродистая оцинкованная сталь – для сухих помещений;
  • горячеоцинкованная сталь – для влажных помещений и уличного монтажа;
  • нержавеющая сталь А2 (AISI 304) – для наружного применения и установки под водой;
  • нержавеющая сталь А4 (AISI 316) – для использования в едких средах, погружения в морскую и хлорированную воду.

Минимальная толщина основания

Толщина базового материала не менее важна, так как тонкостенные бетонные конструкции не могут гарантировать заявленную прочность удержания. После установки крепежа, расстояние от его конца до края бетонной плиты должно составлять не менее 1,5 диаметра. То есть, если крепеж М12 устанавливается на глубину 82 мм, то минимальная толщина строительного основания для него – 100 мм.

Расстояние между креплениями

При монтаже конструкций часто возникает вопрос: с каким минимальным шагом устанавливать анкер-клин? Если точки крепления разместить слишком близко друг к другу, то зоны напряжения каждой из них суммируются, и в бетоне может появиться трещина. В справочных материалах по технологии установки анкерных креплений рекомендуется придерживаться следующего правила: межосевые расстояния – не менее 10 диаметров анкера, краевые – не менее 5.

 Диаметр, мм  М6  М8  М10  М12  М16  М20
 Стандартное межосевое расстояние, мм  120  141  180       210  246      303
 Минимальное межосевое расстояние, мм  50  55  60  70  90  110
 Стандартное расстояние от края, мм  60  71  90  105  123  152
 Минимальное расстояние от края, мм  45  50  55  60  70  130

Диаметр и длина анкера

Основными факторами, определяющими несущую способность крепления, являются: прочность бетона, диаметр крепежа и глубина его заделки в основание. Чем тяжелее прикрепляемый объект, тем больше диаметр анкера. При расчете длины необходимо просуммировать три параметра: глубину установки, толщину прикрепляемого элемента и длину выступающего конца шпильки, на который будет накручиваться крепежная гайка с шайбой.

Диаметр и глубина отверстия

Диаметр отверстия должен быть равен диаметру клинового анкера. Глубина отверстия и глубина анкеровки – два разных параметра. Глубина анкеровки – это минимальная глубина погружения шпильки ниже поверхности бетона, при которой достигаются минимальные значения нагрузок. Производители обычно указывают эту величину в характеристиках крепежных изделий. Более глубокое погружение возможно, но оно существенно не повлияет на допустимые нагрузки. Длина отверстия должна быть как минимум на 6-12 мм больше глубины заделки крепежа. В этом дополнительном пространстве соберется шлам, образовавшийся в процессе установки.

Параметры монтажа

     М6  М8  М10  М12  М16  М20
 Диаметр бура, мм  6  8  10       12  16        20
 Длина отверстия, мм       55 65  70  90  110  130
 Глубина установки, мм  49  58  62  82  102  121
 Диаметр отверстия в детали, мм   7  9     12  12  18  22
 Усилие затяжки гайки, Нм  8  15  30  50  100  200

Инструкция по монтажу
  1. Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.
  2. Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
  3. Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу. Совместите верх гайки с торцом шпильки. Это делается для того, чтобы защитить начало резьбы от повреждения молотком.
  4. Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
  5. Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Назначение

Клиновые анкера широко используются в капитальном строительстве и при домашнем ремонте. В них возникает необходимость, когда нужно закрепить на поверхности стен, пола и потолка тяжелые предметы, брус, металлические конструкции, оборудование, инженерные коммуникации, навесные консоли, колонны, кронштейны, ограждения и перила.

Полезные советы     Обновлено: 16.11.2020 17:10:58

Источник: http://krepcom.ru:443/blog/poleznye-sovety/osobennosti-raboty-s-klinovymi-ankerami/

Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68

Как правильно установить анкерный болт в стену

Анкерный болт – это разновидность крепежной системы, которая монтируется в несущее основание и  удерживает  конструкции разных видов. Чаще всего анкеры применяют в тех случаях, если использование других крепежей недопустимо из-за прочности стен или конструкций. Чаще всего болты подходят для фиксации бытовой техники, установки оконных систем или дверей.

Надежными считаются анкеры из нержавеющей стали или оцинкованные анкеры. На конце крепежа есть увеличенный конус. При монтаже распорная часть детали скрывается в поверхности. Устанавливать анкер можно только в отверстие нужного размера. Состав крепежа и препятствующая движению сила – залог прочного соединения.

Технические особенности монтажа в стене

Анкерный крепеж устанавливается в прочных поверхностях. Например, бетон, кирпич или камень, отличающийся высокой твердостью. Чтобы гарантировать прочное крепление, нужно ориентироваться на болты с фиксирующими гайками. Однако, в некоторых случаях это недопустимо из-за выпирания шпильки. Выступы даже в несколько миллиметров могут создавать неудобства при монтаже в стене.

Модельный ряд анкеров от популярных производителей на рынке предлагает перечень крепежей с размером шпильки от 18 до 400 миллиметров. Нужный показатель рассчитывается исходя из поставленных задач.

Следовательно, отличается и размер втулки – от 6,5до 20 миллиметров. На длинных деталях втулки выдерживают максимальные нагрузки. Предельно допустимые нагрузки каждой детали прописаны в технической документации. При выборе подходящего крепежа важно учитывать толщину платформы, на которой вы намерены установить предмет. Длина анкера не определяет его надежность. Также существуют риски сквозного отверстия, что отражается на свойствах поверхности.

Крепление с помощью анкерных болтов

От правильности монтажа зависит дальнейшая судьба крепежа. Ключевой момент – важно правильно рассчитать нагрузку, которую сможет выдержать анкерный болт. Существует ряд правил, которые важно учитывать при работе с крепежными системами:

  1. Для высверливания отверстия понадобится бур по бетону или камню, с которым вы будете работать. Ориентируйтесь на длину и диаметр анкерного болта.
  2. Отверстие нельзя рассверливать при несоответствии диаметра втулки. Для его увеличения можно воспользоваться сверлом аналогичного диаметра.
  3. Если вы начали рассверливать крепежное отверстие, это приведет к нефиксированному положению втулки. В результате она просто не сможет выполнять свои функции. Работа не принесет результата.
  4.  После сверления со сформированного отверстия нужно убрать лишний мусор. Крошки забивают его, что может привести к преграде в монтаже. Как вариант – можно использовать строительный пылесос.
  5. После проникновения болта в отверстие стены не стоит сразу же подходить к монтажу. Есть простой способ проверить прочность этой системы. Затяните болт до отказа с помощью гаечного ключа. Когда втулка станет выпуклой, это свидетельствует об ее рабочем положении. После тестирования можно переходить к итоговому этапу монтажа.
  6. Устанавливайте предмет и зажимайте его гайками. Это проверенное крепление, которое гарантирует надежность выполненной работы в стене.

Варианты крепления анкерных болтов

Различают три основных способа монтажа крепежных деталей:

  • механическое воздействие на деталь с целью ее видоизменения;
  • использование специальных наполнителей, обладающих фиксирующими свойствами;
  • виброзачеканка.

Существует несколько типов крепления:

  1. Клиновой: на конусе располагается распоротая втулка. Гайку устанавливают вместе с шайбой, что обеспечивает лучшую фиксацию. Стержень соприкасается с металлической втулкой, а в процессе вкручивания втулка расклинивается.
  2. Втулочный: длина гильзы приравнивается стержню. При монтаже расширяется диаметр втулки. Получается фиксированное прилегание к стенкам двух частей отверстия. Этот вариант подходит для работы с пористыми и неоднородными поверхностями.
  3. Забивной: крепится путем ударных инструментов.
  4. Разжимной: для плотного прилегание применяют расширительную пружину. Втулка меняет форму, за счет чего система выдерживает большие нагрузки и выполняет поставленные задачи.
  5. Специальный: изготавливают для решения особых задач.

 Разновидности анкерных болтов

  1. С гайкой. Бюджетный вариант крепежной системы гарантирует надежность соединения. По структуре такой болт состоит из винта, стальной трубки и гайки. При монтаже болт перемещается по длине стержня. В результате его наконечник становится утолщенным. Болты с гайкой подходят при работе с бетонными конструкциями, кирпичом, природным камнем. Анкерные болты этого вида встречаются с диапазоном диаметра от 6 до 28 миллиметров. Длина такого изделия может достигать 3 сантиметров.
  2. Клиновые. Это усовершенствованный вариант анкерного болта с гайкой. Основное отличие – втулка на конце. В другой части размещены гайка и шайба.  Во избежание разрушения  из-за коррозии болты оцинковывают. Сами изделия производят  из углеродистой и нержавеющей стали. Между собой они отличаются диаметром (от 6 до 12 мм), допустимой толщиной изделия, которое вы планируете крепить (до 2 см), толщина поверхности при монтаже (до 53 мм), сила. Для установки достаточно будет стандартного набора инструментов. Способ крепления не отличается от обычных анкеров. Клиновые болты выдерживают большие нагрузки. За счет высокого внутреннего напряжения увеличиваются показатели вырывающей силы, что позволяет монтировать тяжелые предметы в стены.
  3. Шестигранные. Предназначены для работы с поверхностями повышенной твердости. Они востребованы в строительной и ремонтной сферах. Шестигранная головка, отличающая их от других видов, вращается по резьбе распорного болта. За счет этого и получается расширенная втулка. Изделия изготавливают из оцинкованной стали, защищающей от коррозии.
  4. Ударные. Подходит для монтажа массивных предметов, когда эстетичность не играет особой роли. Используются при работе со строительными конструкциями, сантехникой и другими тяжелыми деталями. Основание, на которое планируется установить анкер, должно быть достаточно плотным. Болты между собой отличаются длиной (до 5 см), диаметром (до 2 см), величиной вырывающей силы. Ключевое правило – толщина поверхности должна быть не менее 10 см. Процесс монтажа в стену включает несколько этапов. Изначально нужно сделать отверстие в поверхности. Оно должно быть длиннее самого болта. Затем освобождаем отверстие от пыли. Забиваем втулку, которая при воздействии ударных инструментов подстраивается под нужный диаметр. Вкручиваем болт. Анкерный забивной болт все время держим перпендикулярно по отношению к поверхности.
  5. Четырехсегментные. Предназначены для крупногабаритных вещей. За счет особой конструкции удается гарантировать повышенную надежность крепежной системы. Используют в прочных однородных породах и пористых стенах. По структуре втулка имеет четыре сегмента. Одна пара скреплена кольцом, вторая – пружиной. Имеется распорный элемент.  Болт перемещается по длине анкера при вкручивании. Надежная фиксация обеспечена по всей длине крепежного элемента.
  6. Винтовые. Для производства используют арматурный прокат. Фиксируются в отверстии за счет специальных наполнителей. В комплект входят стержень, шайба и гайка.

Установка анкерных болтов в стену: ключевые моменты

Для надежного крепления важно придерживаться правил монтажа в стене. Есть несколько базовых рекомендаций, которые обеспечат прочное соединение:

  1. Необходимо правильно подбирать сверло для создания отверстия. Все анкерные болты стандартизированы, поэтому сверло подбирается в соответствии с маркировкой.
  2. Обязательно очищаем отверстие от образовавшейся бетонной или кирпичной кромки.
  3. При монтаже болт должен свободно входить в отверстие. Если это происходит затруднено, неправильно рассчитан диаметр отверстия.
  4. Затягивать гайку нужно постепенно и без резких движений. Таким образом удастся обеспечить плотное прилегание анкерного болта к стенке втулки.
  5. При выборе болта учитывается ряд параметров: размеры, предельно допустимые нагрузки, величина изгиба, материал.

Как установить анкерный болт в бетон?

При работе с анкерными болтами, как и другими крепежными системами, важно правильно выполнить замеры. С бетонными поверхностями есть ряд особенностей:

  • При монтаже важно учитывать не только качество самого болта, но и бетона. Также во внимания берутся такие критерии, как особенности самой конструкции, тип анкера.
  • Если установить конструкцию нужно на основание с отделкой, отверстие обязательно должно быть длиннее. Это важно из-за меньшей прочности отделочных материалов, чем сам бетон.
  • По диаметру сверло должно быть примерно на полсантиметра меньше предполагаемого отверстия.
  • В инструкции к болтам указано допустимое число оборотов до полной фиксации.

Как монтировать анкерный болт с гайкой?

Анкерный болт с гайкой фиксируется за счет раскрытия распорной втулки. Гайка предназначена для того, чтобы болт входил во втулку, и она разжала лепестки для прочной фиксации.

Пошаговая инструкция монтажа анкерного болта в стену:

  • проделывают лазейку;
  • устраняют образовавшийся мусор;
  • забивают молотком болт с гайкой;
  • прочно затягивают гайку.

Когда монтаж анкерного болта завершен, необходимо правильно закрутить гайку. После этого можно переходить к монтажу конструкции. Такой крепеж больше всего подходит для установки предметов к прочным основаниям. Анкерный болт производят из качесвтенной стали с цинковым покрытием. За счет этого крепеж выдерживает большие нагрузки. Для пористых поверхностей существует двухраспорный крепеж. Его конструкция отличается наличием двух втулок, которые раскрываются при вкручивании.

Установка анкерных болтов: в чем их преимущества

Такой крепеж считается надежными при установке массивных конструкций. Качественное крепление, которое можно гарантировать с анкерами, невозможно добиться с другими видами крепежей.

Плюсы применения для бетона:

  • повышенная стойкость к различным нагрузкам – динамическим или статическим;
  • устойчивость к деформации под воздействием внешних факторов;
  • не поддаются коррозии;
  • простой и быстрый монтаж в бетон или другой тип поверхности;
  • разнообразие по длине, типу крепежа, диаметру, выдерживаемым нагрузкам, материалу и другим показателям;

Очевидных недостатков у анкерных болтов нет. Единственное, важно соблюдать правила выбора и монтажа. Только при точном расчете глубины отверстия, выбора сверла можно рассчитывать на прочность соединения.






Особенности монтажа анкеров разных видов

Анкера – вид крепежа (метизы), фиксирующиеся различными способами в подготовленное отверстие.

Применяются для обеспечения надежного крепления тяжелой конструкции (легкие конструкции крепятся на дюбеля).

Анкера крепятся в бетон, камень, полнотелый кирпич. При монтаже в других менее плотных основаниях применяют дюбеля.



Основные разновидности

По способу монтаж анкеров делятся на предназначенные для сквозного монтажа через прикрепляемую деталь, и трубеющие предварительной установки.

К первому виду относятся:

Ко второму виду все остальные.

Основные виды анкеров:

  1. Забивной анкер;
  2. Втулочный анкер;
  3. Анкер для высоких нагрузок;
  4. Химический анкер;

Забивной анкер

Бывают 2-х видов – стальные и латунные.

Внешний вид похож, но принцип работы отличается.

Стальной анкер состоит из 2-х элементов – цанги с внутренней резьбой с лепестковыми пропилами и клина, который вставлен внутрь).

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. С помощью любого крепежа с соответствующей размером и резьбы производится крепление.

Латунный анкер сделан из латуни, что повышает его коррозионные свойства, представляет из себя цилиндрическую цангу сложной формы с внутренней метрической конусообразной резьбой.

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. Монтаж осуществляется с помощью соответствующего по размеру метрического крепежа, который расклинивает цангу в отверстии при закручивании. Для предотвращения прокручивания в отверстии анкер имеет рифленую наружную поверхность.



Клиновый анкер

Используется прежде всего, для прочной фиксации и крепления тяжелого оборудования.

Фиксируются за счет специального «якоря» на теле клинового анкера, который расклинивается при вытаскивания.

Инструкция монтажа:

Монтаж осуществляется забиванием анкера в просверленное отверстие.



Втулочный анкер

Состоит из 3х и более элементов, в зависимости от конструктивных особенностей.

Основные элементы – цанга, расклинивающий элемент, резьбовой стержень (или болт или винт). Вставляется в отверстие и при закручивании клиновой элемент входит в цангу, которая распирается в отверстии.

К данным видам крепежа относится:

  1. Анкерный болт с гайкой
  2. Анкерный болт



Анкер для высоких нагрузок

Конструктивно похожи с втулочными анкерами, но имеют усиленные многосоставные элементы, которые повышают площадь распора и позволяют создать большее усилие.

К данным видам крепежа относится:

Анкер двухраспорный



Химический анкер

Данный крепеж представляет из себя специальные растворы на основе смол, которые при смешивании застывают в материале основания со вставленным крепежным элементом.

Данные растворы имеют большую адгезию к материалу основания и выдерживают большие физические нагрузки – это позволяет надежно закрепить практически любой элемент.

Инструкция монтажа:

  1. Сверлится необходимое отверстие, тщательно отчищается от пыли крошек.
  2. Заливается раствор и вставляется крепежный элемент.

Как правило при нормальных условиях застывание анкера происходит в течение 20-30 минут (зависит от влажности, температуры).

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Советы и рекомендации Клиновой анкер

Установка клинового анкера: пошаговая инструкция

Купить анкеры клиновые

Когда многие домовладельцы покупают свои дома, они не просто покупают дом таким, каким он выглядит в день закрытия сделки. Они покупают дом, который, как они мечтают, могут создать в своем доме. От обновления кухонь и установки новых полов до отделки подвалов - в одном доме может быть множество мечтаний!

Отделка подвала - отличный проект своими руками.Это проект, за который могут взяться даже начинающие домовладельцы, и с некоторыми инструкциями и подходящими материалами они могут учиться на ходу и создать прекрасное пространство для своей семьи.

Если вы хотите закончить свой подвал, вы можете начать с создания нескольких комнат в помещении или установки гипсокартона. Для этих и других задач вам нужно будет установить 2 на 4 в бетон цокольного этажа. И для этой задачи можно использовать клиновой анкер.

Анкер клиновой

Клиновой анкер - это распорный анкер механического типа, состоящий из четырех частей: корпуса анкера с резьбой, распорного зажима, гайки и шайбы.Он предназначен для использования только в твердом бетоне. Эти анкеры обеспечивают наивысшие и наиболее стабильные значения удержания из всех анкеров механического типа.

Установить анкер в бетон можно, следуя приведенным ниже инструкциям.

1. Соберите подходящие инструменты

  • Для создания отверстия в бетоне необходимо использовать перфоратор
  • Используйте перфоратор в режиме перфорации и вращения. Это обеспечивает надлежащие размеры отверстия и упрощает сверление отверстия.
  • Отсутствие перфоратора затруднит просверливание отверстия и может снизить удерживающую способность анкера после установки.

2. Определить размеры

  • Определите минимальную длину клинового анкера для использования, добавив толщину материала, который должен быть закреплен, к минимальной глубине заделки для диаметра устанавливаемого анкера с пространством для гайки и шайбы.
  • Эти анкеры могут быть установлены на глубине, превышающей минимальную глубину заделки.В большинстве случаев это обеспечит лучшую стоимость владения.
  • Используйте биту того же диаметра, что и устанавливаемый анкер.
  • Используйте стандартную коронную коронку с твердосплавными напайками ANSI и вставьте ее в перфоратор.
  • Используйте стандартные биты ANSI, чтобы обеспечить надлежащий допуск отверстия между диаметром отверстия и диаметром анкера.
  • Допуск отверстий имеет решающее значение для обеспечения минимальных значений удержания.

3. Просверлить отверстие

  • Просверлите отверстие немного глубже (минимум 1/2 дюйма), чем предполагаемая глубина заделки.
  • Убедитесь, что минимальная глубина заделки соответствует диаметру анкера. Минимальная глубина заделки после установки анкера составляет:

Минимальная глубина заделки по диаметру клинового анкера

Диаметр анкера клинового

Минимальная глубина установки

1/4 дюйма 1-1 / 8 ”
5/16 ” 1-1 / 4 ”
3/8 дюйма 1-1 / 2 ”
1/2 ” 2-1 / 4 ”
5/8 дюйма 2-3 / 4 дюйма
3/4 дюйма 3-1 / 4 ”
7/8 дюйма 3-7 / 8 ”
1 дюйм 4-1 / 2 ”
1-1 / 4 дюйма 5-1 / 2 ”

4.Проверить глубину

  • Убедитесь, что глубина отверстия правильная. Установите ограничитель глубины на перфоратор или наложите ленту на сверло на необходимой глубине.
  • Убедитесь, что при наложении ленты на сверло или установке ограничителя глубины сверло находится во втянутом положении. Втянутое положение - это когда бита находится в самом крайнем внутреннем положении в патроне.

5. Очистить отверстие

  • Очистите отверстие от пыли и мусора, чтобы обеспечить надлежащие удерживающие параметры после установки анкера.Очистите отверстие металлической щеткой, пылесосом или сжатым воздухом.
  • Очистите отверстие металлической щеткой, а затем пропылесосьте отверстие. Повторите это несколько раз, и отверстие будет чистым и готовым к установке.

6. Установите клин

  • В каждой коробке с анкерами есть гайки и шайбы нужного размера и нужного размера.
  • Возьмите одну шайбу и поместите ее на резьбовой конец корпуса анкера.
  • Затем возьмите одну гайку и навинтите ее по часовой стрелке на корпус анкера, пока верхняя часть гайки не будет на одном уровне с верхом корпуса анкера.Это защищает резьбу анкера во время установки.
  • Установите анкер через отверстие в приспособлении или установите прямо в бетон, а затем поместите приспособление на анкер.


Сквозное приспособление
- Если анкер будет устанавливаться, пока приспособление находится на месте, убедитесь, что отверстие в приспособлении немного больше указанного диаметра анкера (см. Таблицу ниже). Вставьте анкер обрезанным концом вперед через отверстие в приспособлении в бетон.Ударьте молотком по концу анкера с гайкой, пока шайба и гайка не будут плотно прилегать к поверхности бетона. Убедитесь, что анкер заделан по крайней мере на минимальную глубину заделки (см. Диаграмму выше).

Диаметр анкера клинового

Минимальное отверстие для крепления

1/4 дюйма 5/16 ”
5/16 ” 3/8 дюйма
3/8 дюйма 7/16 ”
1/2 ” 9/16 ”
5/8 дюйма 3/4 дюйма
3/4 дюйма 5/8 ”
7/8 дюйма 1 дюйм
1 дюйм 1-1 / 8
1-1 / 4 дюйма 1-3 / 8 ”

Непосредственно в бетон - Вставьте анкер прямо в предварительно просверленное отверстие в бетоне так, чтобы обрезанный конец шел впереди.Ударьте молотком по концу анкера с гайкой, пока анкер не войдет в бетон на необходимое расстояние, см. Таблицу минимального заделывания выше. Убедитесь, что минимум три-пять ниток резьбы находятся под поверхностью бетона, а над поверхностью достаточно резьбы, чтобы выдержать толщину скрепляемого материала и место для гайки и шайбы.

Чтобы установить анкер в бетон, поверните гайку пальцами по часовой стрелке до упора. Затем с помощью гаечного ключа поверните гайку по часовой стрелке на три-пять полных оборотов или до тех пор, пока не будет достигнуто указанное значение крутящего момента для диаметра устанавливаемого анкера.Избыточное затягивание анкера может привести к его вращению в отверстии, и значения удержания будут нарушены.

Момент установки анкера-клина

Диаметр

Крутящий момент, фут / фунт

1/4 дюйма 4
3/8 дюйма 25
1/2 ” 55
5/8 дюйма 90
3/4 дюйма 110
7/8 дюйма 250
1 дюйм 300

Установка клинового анкера Red Head®

Купить клиновые анкеры

Установка клиновых анкеров Red Head® довольно проста и понятна.Некоторые факторы, которые необходимо учитывать перед ...

Типы анкеров

Клиновой анкер Red Head® изготавливается из разных материалов и имеет разное покрытие для соответствия различным требованиям. Если приложение выполняется в помещении без влажности, то Можно использовать оцинкованный клиновой анкер Red Head®. В случаях, когда присутствует влага, следует рассмотреть горячеоцинкованный .Нержавеющая сталь 304 может быть лучшим выбором, когда анкер будет находиться во влажной среде. Для применений, где клиновой анкер Red Head® погружается в химикаты и воду, клиновой анкер Red Head® 316 из нержавеющей стали может быть лучшим выбором.

Диаметр анкерного клина

Диаметр клинового анкера, выбираемый для любого конкретного применения, зависит от требований к удерживающей способности и размера отверстия в закрепляемом приспособлении.Инженер, который рассчитал значения, необходимые для правильного определения конкретного диаметра клинового анкера Red Head®, может указать требования к удерживающему значению. Если закрепляемый элемент имеет отверстия для крепления, выбранный клиновой анкер Red Head должен пройти через отверстия. Если клиновой анкер Red Head® устанавливается вместе с приспособлением, важно знать, что диаметр клинового анкера Redhead больше указанного диаметра. Другими словами, размер клинового анкера больше диаметра, который он называется.Например, для анкера Red Head® диаметром 3/8 дюйма потребуется отверстие 7/16 дюйма в приспособлении, чтобы его можно было вставить через отверстие, пока приспособление находится на месте. Несмотря на то, что рабочая часть клинового анкера Red Head® больше, резьбовая часть анкера равна указанному диаметру, то есть в клиновом анкере Red Head® 3/8 дюйма используется гайка 3/8 дюйма.

Глубина заделки

Каждый диаметр клинового анкера Red Head® имеет определенную минимальную глубину заделки, на которой он должен быть установлен в бетон, чтобы соответствовать минимальным значениям удержания.Этот Минимальная глубина заделки - это расстояние, на которое анкер устанавливается в бетон после расширения клинового анкера Red Head®. Глубина заделки при глубине заделки меньше минимальной приведет к уменьшению значений удержания или вообще к отсутствию значений удержания.

Минимальная глубина заделки клинового анкера Red Head® составляет:

Диаметр клинового анкера Red Head® Минимальная глубина заделки
1/4 дюйма 1-1 / 8 ”
3/8 дюйма 1-1 / 4 ”
1/2 дюйма 2-1 / 4 ”
5/8 ” 2-3 / 4 ”
3/4 дюйма 3-1 / 4
7/8 ” 3-3 / 4
1 ” 4-1 / 2 ”

Клиновой анкер Red Head® может быть установлен на большей глубине, чем минимальные требования к анкеровке. Более глубокая врезка в большинстве случаев приводит к более высоким значениям удержания. Лучшая удерживающая сила будет достигнута, когда присутствует арматурный стержень и заделка клинового анкера Red Head® проходит за арматурный стержень. Есть два важных факта, которые необходимо принять во внимание в отношении большей глубины заделки. Толщина бетона важна, потому что клиновой анкер Red Head® не должен закладываться на расстоянии не менее 5 диаметров анкера от неподдерживаемого края бетона, чтобы обеспечить надлежащие удерживающие параметры.Более глубокие заделки требуют просверливания более глубоких и длинных отверстий; чем длиннее и глубже отверстие, тем сложнее просверлить отверстие прямо. Если отверстие не идеально прямое, то клиновой анкер Red Head® после установки может добраться до точки, где он перестанет проникать в отверстие, потому что он ударяется о ту сторону отверстия, где отверстие изгибается, а клиновой анкер - нет. На этом этапе возникает проблема, потому что клиновой анкер не войдет глубже и его нельзя будет вынуть из отверстия.

Длина

Минимальная длина клинового анкера Red Head® для использования в любом конкретном случае определяется путем прибавления толщины закрепляемого материала к минимальной глубине заделки плюс пространство для гайки и шайбы. Пространство для гайки и шайбы равно диаметру устанавливаемого клинового анкера Red Head®. Как только это будет выяснено, необходимо выбрать длину клинового анкера Red Head®, которая равна или больше минимальной требуемой длины.Могут использоваться и более длинные отрезки, но необходимо учитывать, как объяснялось ранее.

Шаг

Для каждого диаметра клиновые анкеры Red Head® должны устанавливаться на определенном расстоянии друг от друга и от неподдерживаемого края бетона. В дополнение к краевому расстоянию существует ряд различных категорий, которые необходимы для получения максимальной рабочей нагрузки: минимальное краевое расстояние, при котором коэффициент нагрузки равен 60%, минимальное краевое расстояние, при котором коэффициент нагрузки равен 20%, расстояние требуется получить максимальную рабочую нагрузку и минимально допустимое расстояние между анкерами с коэффициентом нагрузки, равным 40%.Диаграммы показывают, что чем ближе клиновые анкеры Redhead находятся друг к другу или ближе к неподдерживаемой кромке, тем меньше значение удержания. Полную и полную таблицу можно просмотреть в разделе «Рекомендуемые требования к краю и расстоянию между сдвигом».

Установка клинового анкера ITW Red Head®

Следующие ниже инструкции по установке взяты непосредственно со страницы инструкций на веб-странице клиновых анкеров Red Head® на сайте ITW Red Head и показывают, что именно производитель заявляет как правильный метод установки.

  1. Выберите твердосплавное сверло с диаметром, равным диаметру анкера. Просверлите отверстие на любую глубину, превышающую желаемую глубину заделки. См. Диаграмму для минимальной рекомендуемой установки.
  2. Очистите отверстие или продолжите сверление на дополнительную глубину, чтобы уложить мелкие частицы сверла.
  3. Установите шайбу и гайку, оставив гайку заподлицо с концом анкера для защиты резьбы. Проденьте анкер в закрепляемый материал до тех пор, пока шайба не окажется заподлицо с поверхностью материала.
  4. Растяните анкер, затянув гайку на 3-5 оборотов от положения затяжки вручную или до указанного момента затяжки.

Инструкции по установке бетонных крепежных систем, Inc

  1. С помощью перфоратора , установленного в режим ударного и вращательного действия, с твердосплавным наконечником сверла, которое соответствует стандартам ANSI и имеет тот же диаметр, что и устанавливаемый клиновой анкер Red Head®, просверлите отверстие в бетоне. Просверлите отверстие на глубину немного больше предполагаемой выбранной глубины заделки, убедившись, что минимальная глубина заделки соответствует диаметру клинового анкера Red Head®.
  2. Очистите отверстие от пыли и мусора проволочной щеткой, пылесосом или сжатым воздухом.
  3. Установите шайбу и гайку на конец с резьбой клинового анкера Red Head®, оставив гайку заподлицо с верхней частью корпуса анкера. Это защитит резьбу во время установки.
  4. Вставьте Red Head® через фиксируемое приспособление в отверстие в бетоне, ударяя молотком по затянутому концу клинового анкера Red Head® до тех пор, пока шайба и гайка не будут плотно прилегать к поверхности приспособления.
  5. Затяните гайку от руки, а затем гаечным ключом поверните гайку по часовой стрелке на 3-5 полных оборотов или до тех пор, пока не будут достигнуты указанные значения крутящего момента для диаметра клинового анкера Red Head®.

Момент установки клинового анкера Red Head®

Диаметр Крутящий момент, фут / фунт
1/4 дюйма 4
3/8 дюйма 25
1/2 дюйма 55
5/8 ” 90
3/4 дюйма 110
7/8 ” 250
1 ” 300

ITW Red Head

бетонные крепежные системы, Inc.

7 ноября 2011 Майк Писторино

Как установить бетонные клиновые анкеры

Adobe Stock Images | By Funtay

Различные типы клиновых анкеров для бетона производятся для использования в различных областях.Единственные различия между типами бетонных клиновых анкеров - это материал, из которого они изготовлены, а также гальваническое покрытие или покрытие, которое используется для улучшения коррозионной стойкости стали.

  • Углеродистая сталь - клиновой анкер из углеродистой стали поставляется с цинковым покрытием для использования внутри помещений, где нет влаги, или с покрытием из горячеоцинкованного покрытия для наружных работ, где может присутствовать влага.

Полезное правило:
Чем больше диаметр; тем лучше стоимость владения.

  • Нержавеющая сталь 303/304 - разные производители используют нержавеющую сталь 303 или 304 для своих бетонных клиновых анкеров. Они используются в приложениях, где присутствует влага или где приложение погружено в воду.
  • Нержавеющая сталь 316 - наивысший сорт нержавеющей стали, из которой изготовлены бетонные клиновые анкеры, которые предназначены для использования в подводных установках и там, где присутствуют некоторые химические вещества, такие как хлор, в бассейнах и вокруг них.

Бетонные клиновые анкеры изготавливаются из цельного стального стержня с резьбой на одном конце, а другой конец фиксируется постоянно прикрепленным зажимом.Они поставляются с гайкой и шайбой подходящего размера и выпускаются девяти различных диаметров от 1/4 дюйма до 1-1 / 4 дюйма. Каждый диаметр бетонного клинового анкера доступен различной длины от 1-3 / 4 дюйма. от диаметра от 1/4 дюйма до 12 дюймов. длинные во всех диаметрах более 1/2 дюйма.

О допусках на анкерные болты читайте на сайте ForConstructionPros.com/12281002.

Диаметр бетонного клинового анкера для любого конкретного применения зависит от веса закрепляемого объекта, от диаметра отверстия в закрепляемом объекте и от любых характеристик диаметра, рекомендованных инженером.Эмпирическое правило гласит, что чем больше диаметр, тем лучше значения удержания. Компания Concrete Fastening Systems Inc. предоставляет в Интернете таблицу значений удержания и технических характеристик клиновых анкеров.

Длина используемого бетонного клинового анкера зависит от толщины закрепляемого материала плюс глубина заделки бетонного клинового анкера в бетон. Каждый диаметр клинового анкера для бетона имеет минимальную глубину заделки, при которой анкер должен быть вставлен в бетон, чтобы получить минимальные значения удержания.Добавление минимального диаметра используемого клинового анкера в бетон к толщине скрепляемого материала плюс толщину гайки и шайбы даст минимальную длину бетонного клинового анкера, который следует использовать.

Минимальная глубина заделки по диаметру
Диаметр клинового анкера Минимальная глубина заделки
3/8 дюйма 1 1/2 дюйма
1/2 дюйма 2 1/4 дюйма
5/8 дюйма 2 3/4 дюйма
3/4 дюйма 3 1/4 дюйма
7/8 дюйма 3 7/8 дюйма
1 дюйм 4 1/2 дюйма
1 1/4 дюйма 5 1/2 дюйма
Диаметр отверстия & Глубина

Диаметр отверстия для просверливания бетонного клинового анкера равен диаметру устанавливаемого бетонного клинового анкера.Для бетонного клинового анкера диаметром 5/8 дюйма необходимо просверлить отверстие диаметром 5/8 дюйма в бетоне.

Отверстие в бетоне необходимо просверлить как минимум на 1/2 дюйма глубже, чем бетонный клиновой анкер может проникнуть в бетон. Это дополнительное пространство необходимо для того, чтобы бетонный клиновой анкер не упал в отверстие до достижения намеченной глубины заделки, а также позволяет пыли, которая может образоваться во время установки, не мешать.

Установка анкерного клина по бетону

  1. С перфоратором в ударном режиме и сверлом с твердосплавными напайками, которое соответствует стандарту ANSI B212.15 и имеет тот же диаметр, что и диаметр устанавливаемого бетонного клинового анкера, просверлите отверстие в бетоне.
  2. Просверлите отверстие на глубину минимум на 1/2 дюйма глубже, чем может проникнуть бетонный клин, или на 1/2 дюйма глубже минимальной глубины заделки.
  3. С помощью металлической щетки, сжатого воздуха или пылесоса очистите отверстие от мусора и пыли.
  4. Наверните гайку на резьбовой конец бетонного клинового анкера так, чтобы верхняя часть гайки находилась заподлицо с верхней частью бетонного клинового анкера.Это защитит резьбу от повреждений при установке.
  5. Вставьте клиновой анкер для бетона обрезанным концом вперед в предварительно просверленное отверстие в бетоне. Если бетонный клиновой анкер устанавливается через отверстие в приспособлении, убедитесь, что диаметр отверстия больше диаметра используемого бетонного клинового анкера.
  6. Ударьте молотком по затянутому гайке концу бетонного клинового анкера до тех пор, пока минимум 6 витков резьбы не окажется ниже поверхности бетона или ниже поверхности прикрепляемого предмета.
  7. Пальцами затяните гайку.
  8. Возьмите гаечный ключ и поверните гайку по часовой стрелке на 2–3 оборота или до тех пор, пока не будут получены значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Об авторе

Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет и занимался производством бетонных анкеров с 1981 года.

Как установить клиновые анкеры

Клиновые анкеры - это крепежные детали, предназначенные для использования в кирпичных материалах (чаще всего в бетоне) и используемые для крепления материалов и оборудования.Бетонные клиновые анкеры предназначены для того, чтобы входить в предварительно просверленное отверстие и расширяться, создавая захват, поэтому их нельзя «вытащить» или удалить. Сегодня мы рассмотрим, как правильно установить опорную стойку в бетонный пол.

Что вам понадобится?

Прежде чем мы начнем, давайте убедимся, что у нас есть подходящие инструменты для работы.

Шаг первый

Первое, что вам нужно сделать при установке клинового анкера, - это выбрать подходящий анкерный материал. Клиновые анкеры бывают разных материалов и служат для разных целей.Нержавеющая сталь и горячее цинкование - два очень популярных материала для клиновых анкеров, но правильный материал зависит от области применения. Не знаете, какой материал вам нужен? Ознакомьтесь с нашим Руководством по материалам, чтобы узнать обо всех доступных материалах.

Шаг второй

После того, как вы выбрали материал, самое время подготовить сверло. При установке клинового анкера важно, чтобы в бетон было заделано минимум 2-1 / 2 дюйма. Также должен быть открыт хотя бы дюйм, чтобы прикрепляемый материал мог зацепиться за него.Чтобы измерить наш, мы поместили клиновой анкер примерно на дюйм ниже наконечника сверла SDS, а затем с помощью синей малярной ленты отметили сверло там, где мы должны прекратить сверление. Обозначение точки остановки синей лентой позволит вам просверлить стабильные отверстия и предотвратить чрезмерное / недосверление.

Шаг третий

Теперь, когда мы закрепили сверло с лентой, пора начинать сверление. НО НЕ ТАК БЫСТРО. Сначала нам нужно надеть защитные очки и перчатки, всегда надевайте защитное снаряжение при резке.Теперь, когда вы в безопасности и готовы к работе, просто надавите на то место, которое вы хотите просверлить, и дайте долоту начать свою работу. Как только сверло достигнет синей малярной ленты, вы узнаете, что отверстие достигло необходимой глубины, и можете прекратить сверление.

Шаг четвертый

Тщательно смахните щеткой весь мусор от сверления, чтобы очистить отверстие и начать установку анкера. Следующим шагом будет вставка кладочного анкера в отверстие. Он должен быть очень плотно прилегающим, и его нужно будет забить на место.Конечный результат должен оставлять около дюйма (или больше, в зависимости от того, сколько места вам нужно) над поверхностью для крепления.

Теперь, когда анкер установлен, мы можем применить основание стойки, квадратную шайбу и гайку к клиновому анкеру. После их установки вы накручиваете гайку на клиновой анкер, создавая прочную и надежную анкерную станцию. Теперь, когда вы завершили установку, сделайте шаг назад и полюбуйтесь своей работой. Эта почтовая база теперь готова к следующему этапу вашего строительного проекта.

Советы по установке анкерных болтов клина

9 сентября 2019

Независимо от того, работаете ли вы дома или над проектом, вам необходимо иметь подходящие инструменты. Часть того, чтобы иметь правильный инструмент, также знала, как им пользоваться. Сегодня мы собираемся обвести клиновой анкерный болт, часто неправильно понимаемый крепежный элемент, который обычно используется в качестве бетонного анкера.Мы обсудим, что такое анкерный болт с клином, дадим вам несколько приемов, которые можно использовать, и укажем, где вы можете заказать следующий набор болтов.

Советы по установке анкерных болтов клина

Начнем с простого описания того, что такое анкерный болт. Клиновой анкер обычно называют неразъемным анкером, на одном конце которого закреплена резьба, а на другом - стальной зажим. Клиновые анкеры также имеют гайку и шайбу. Клиновой анкер позволяет использовать наиболее надежную фиксацию при работе с бетоном.Независимо от того, что вы собираетесь поставить, вам будет легче отдыхать, зная, что клин-якорь удерживает его там. Теперь давайте рассмотрим несколько простых советов, которые вы можете использовать.

1) Достаньте подходящие инструменты - Если вы хотите установить клиновой анкер, не вырывая волосы, вам понадобится перфоратор под рукой. Ударная дрель, установленная в режиме «молот + вращение», позволит вам просверлить отверстие нужного размера. Если вы не используете перфоратор, вы обнаружите, что ваша скважина невелика, и что удерживающая способность вашего якоря будет поставлена ​​под сомнение.

2) Достаньте правильные болты - Ваш клиновой анкер и клиновые анкерные болты - это два разных материала. Если вы хотите быть уверены, что используете самые лучшие материалы, вам нужно заказать клиновой анкер и клиновой анкерный болт в одном месте. В интернет-магазине EBolts мы можем предоставить вам доступ к высококачественным компонентам по доступной цене. Лучше всего то, что у вас нет ограничений по порядку. Если вам нужно 50 или 500 деталей, вы сможете выполнить свой заказ через наш магазин.

3) Очистите только что просверленное отверстие - Перед установкой клинового анкера в только что просверленное отверстие необходимо удалить весь мусор. Это критически важная задача для долговременного состояния вашего клинового анкера и удержания в нем болта. Вы можете использовать сжатый воздух или даже металлическую щетку, чтобы проникнуть в каждый уголок.

После того, как вы просверлили отверстие под анкерный клин и вставили болт на место, можно начинать. Все это было довольно просто, не так ли?

Покупайте из нашего ассортимента гаек, болтов и винтов в Интернете!

Связаться

Адрес:
Крепежные элементы TCI - Topcope
13 Slater Parade, Восточный Кейлор VIC 3033 Австралия

Телефон: (03) 9336 0155

Как удалить клиновые анкеры

После установки бетонные крепежные детали, такие как клиновые анкеры, обычно рассчитаны на то, чтобы оставаться на месте.Поскольку они часто используются для защиты тяжелой техники или структурной конструкции, они должны быть постоянными.

И хотя другие типы крепежа, такие как анкерные болты, анкерные муфты, стальные анкеры для гипсокартона, анкерные болты и анкерные анкеры-бабочки, обычно не связаны с такими тяжелыми обязанностями, многие проекты ремонта и строительства требуют ситуаций, когда необходимо удалить различные типы анкеров. Это требует тщательного планирования, поскольку попытка удалить анкеры неправильным способом может привести к повреждению стены или другого основного материала, на котором были установлены анкеры.

Прежде чем пытаться удалить анкеры из бетона или другого материала, вы можете исследовать величину необходимой силы, которая называется предельной растягивающей нагрузкой. Это усилие или сложность выдергивания измеряется как диаметром анкера, так и глубиной заделки в материал основания.

При установке анкеров рекомендуется заранее подумать, не потребуется ли их когда-нибудь заменить. Это может определять не только конкретный тип анкеров, которые вы выбираете для выполняемой работы, но и то, как вы их устанавливаете.

Ниже приведены наиболее распространенные типы якорей и некоторые предложения по их удалению с минимальными проблемами. Однако перед тем, как приступить к конкретному проекту удаления, рекомендуется провести дополнительное исследование.

Анкер клиновой

При использовании клиновых анкеров для крепления чего-либо к бетону разумно заранее спланировать процесс установки и просверлить в бетонном полу или стене двойную длину клинового анкера. Таким образом, удаление ненужных клиновых анкеров должно быть таким же простым, как вбить анкер обратно в отверстие, пока он не будет на одном уровне с поверхностью.Другой вариант - использовать шлифовальную пилу или ножовку, чтобы отрезать болт.

Стальные анкеры для гипсокартона

Металлические стеновые анкеры сложно удалить, потому что они имеют металлический воротник снаружи, который захватывает гипсокартон, а металлические выступы захватывают гипсокартон изнутри. Чтобы избавиться от стальных анкеров, которые когда-то удерживали на месте полки или другую мебель, первым делом нужно вывернуть винт из анкера с помощью дрели или отвертки. После этого выберите сверло примерно на два размера больше, чем диаметр отверстия в видимой металлической воротничковой части анкера.Края сверла должны соприкасаться только с краями вокруг отверстия для винта и ни в коем случае не заходить в отверстие. С отверстием, служащим для центровки сверла, начинайте сверление. Когда хомут и анкер разделятся, сверло должно вытолкнуть анкер из гипсокартона в пространство между стеной и гипсокартоном. Миссия выполнена.

Анкер-бабочка

Эти анкеры, также известные как болты с шарнирным соединением, имеют металлические «крылья», которые открываются пружиной и остаются заподлицо внутри стены, удерживая удивительно большой вес.Фактически, анкер-бабочка диаметром ⅛ дюйма может удерживать от 100 до 300 фунтов, в зависимости от толщины обшивки, в которую он вставлен. Чтобы снять, сначала оторвите воротник, согнув его вниз плоскогубцами, пока он не сломается. . Затем можно протолкнуть анкер через стену с помощью гвоздя.

Анкеры с защитным экраном

Эти анкеры требуют установки так называемого винта с растягиванием, который расширяет анкер с отстающим экраном. Во многих случаях для снятия этих анкеров можно просто удалить винт в центре, который заставляет анкер сжиматься и затем вытягиваться из просверленного отверстия.Если это не сработает, попробуйте применить грубую силу и с помощью плоскогубцев выдерните анкер из отверстия.

Забивные анкеры

Эти анкеры можно удалить только с помощью шлифовальной пилы или ножовки. Ударные анкеры, которые представляют собой стальные распорные анкеры ударного типа, устанавливаемые в бетон путем забивания молотком, имеют универсальную конструкцию без компонентов, которые можно разделить для облегчения снятия.

Анкеры с раздельным приводом

Анкеры с разъемным приводом обычно имеют потайную или круглую головку для защиты от несанкционированного доступа, и с ними можно справиться только путем отрезания головки анкера пилой.

Анкеры для забивных и машинных винтов

Эти анкеры предназначены для вставки или опускания в бетон или другой основной материал с помощью установочного инструмента. После того, как эти анкеры установлены, их нельзя будет удалить, не врезаясь в бетонную поверхность. Лучше всего вынуть стержень с резьбой из анкера. При этом анкер остается внутри стены, что позволяет относительно легко наложить анкер и двигаться дальше.

Выполнение вышеперечисленных шагов может гарантировать, что ваш строительный проект не потребует дополнительных работ за счет ненужного ремонта поврежденных гипсокартонных или бетонных полов во время удаления надоедливых и нежелательных анкеров.

Клиновые анкеры | Бако Энтерпрайзис Инк

Клиновой анкер - это тип распорного анкера, который обычно используется для постоянного закрепления стали непосредственно в твердом бетоне. Эти анкеры на самом деле представляют собой узел крепления, который состоит из стержня с резьбой, который заканчивается зажимом. Этот зажим обеспечивает надежную установку и позволяет легко идентифицировать их по сравнению с другими анкерами и крепежными деталями.

Клиновые анкеры также включают гайку и шайбу, которые входят в состав всей сборки.Иногда их называют распорными анкерами, распорными болтами или бетонными анкерами. Их также иногда называют Trubolts, Kwik Bolts, Power Studs и Wedge Bolts, однако эти названия характерны для отдельных производителей клиновых анкеров.



Добавить в цитату

Имя

Заканчивать

Длина

Материал

Dia

Мин-Кол-во

Цена

Цинк

12 "

Углеродистая сталь Gr.2

1 "

Цинк

12 "

Углеродистая сталь Gr.2

1 1/4 "

Цинк

9 "

Углеродистая сталь Gr.2

1 1/4 "

Цинк

15 "

Углеродистая сталь Gr.2

1 "

Цинк

10 "

Углеродистая сталь Gr.2

1/2 "

Цинк

12 "

Углеродистая сталь Gr.2

1/2 "

Цинк

2 3/4 "

Углеродистая сталь Gr.2

1/2 "

Цинк

3 3/4 дюйма

Углеродистая сталь Gr.2

1/2 "

Цинк

4 1/4 "

Углеродистая сталь Gr.2

1/2 "

Цинк

5 1/2 "

Углеродистая сталь Gr.2

1/2 "


Доступные материалы для клиновых анкеров и их выбор

Эти анкеры бывают разных материалов и разных типов.Оцинкованные анкеры-клинья являются одними из самых распространенных. Другие типы включают клиновые анкеры из нержавеющей стали, горячеоцинкованные стальные и углеродистые клиновые анкеры. При выборе анкеров, изготовленных из определенных материалов или с особой отделкой, важно учитывать экологические и структурные требования конечной установки. Например, в потенциально коррозионных условиях и влажных средах, таких как воздействие соленой воды или различных погодных условий, анкеры из нержавеющей стали или горячего цинкования будут оптимальным выбором из-за их коррозионной стойкости.

Что нужно знать при выборе клиновых анкеров из нержавеющей стали

Эти анкеры, изготовленные из различных марок нержавеющей стали, также обладают разным уровнем коррозионной стойкости. Клиновые анкеры 304 подходят для использования вне помещений, которые подвержены только умеренному уровню коррозионных опасностей, например, на городских детских площадках или стоянках, в то время как клиновые анкеры 316 лучше подходят для более агрессивных сред, таких как док. или открытый промышленный объект.Если коррозия не является серьезной проблемой, как в большинстве случаев установки внутри помещений, то для таких применений будет достаточно оцинкованного клинового анкера.

Клиновые анкеры с трещинами и без трещин

Термины «треснувший» и «непротрещенный» имеют не столько отношение к общей структуре клинового анкера, сколько к месту его использования. Клиновые анкеры с трещинами и без трещин специально разработаны для установки в бетон с трещинами и без трещин соответственно. Сертифицированные клиновые анкеры для бетона с трещинами производятся в соответствии с определенными критериями, что гарантирует их использование в районах, где существует вероятность сейсмической активности.

Где чаще всего используются клиновые анкеры?

Некоторые из наиболее распространенных мест, где можно встретить клиновые анкеры, - это части несущих колонн, бетонных столбов и сборных железобетонных оснований. Хотя эти анкеры часто используются в конструкциях, их также можно использовать для крепления промышленного оборудования к бетонному полу, стене или другой поверхности. Клиновые анкеры можно использовать для надежной фиксации стиральной машины, бойлера или другого прибора. Их можно использовать даже в каменных и кладочных работах, таких как кирпичная стена дома или мантия.

Ошибки, которых следует избегать при установке клиновых анкеров

Клиновые анкеры следует устанавливать только на твердых поверхностях и предварительно просверлив отверстие надлежащего размера, подобное тем, которые используются с другими типами вставных анкеров. Очень важно, чтобы размер отверстия, в которое устанавливается клиновой анкер, соответствовал его размеру. Одна из самых распространенных ошибок при установке анкеров - проделывать установочные отверстия слишком большого размера. Это может привести к расшатыванию установки и отказу.Также важно тщательно очистить установочное отверстие и поверхность перед установкой. Пыль и мусор могут нарушить целостность установки клинового анкера. Клиновые анкеры не следует использовать в конструкционных материалах, не являющихся прочными, например, пустотелых кирпичах.

Анкеры-гильзы Vs. Анкеры клиновые

Если анкер необходим для пустотелого кирпича или другой подобной поверхности, то вместо клинового анкера следует использовать анкер с муфтой. В то время как зажим на конце клинового анкера служит для закрепления застежки в твердом материале, добавление металлической втулки к метко названному анкеру рукава создает натяжение и поддержку, необходимые для закрепления застежки внутри полого материала.Как и клиновые анкеры, анкеры-гильзы должны быть прочными, несъемными креплениями. В результате они могут быть не лучшим вариантом для конструктивных элементов, требующих корректировки или частого обновления.

Tapcons большого диаметра Vs. Анкеры клиновые

Ответвительные элементы большого диаметра аналогичны клиновым анкерам. Они также устанавливаются в отверстия, предварительно просверленные в бетоне или аналогичных материалах. Хотя конструктивно они напоминают болты, резьба на стержне ответной головки большого диаметра напоминает зубья пилы.Зазубренная конструкция служит для врезки в бетон во время установки ответвителя большого диаметра, в отличие от винта, просверливаемого в деревянную стойку. Это обеспечивает прочный и надежный захват. Это также позволяет снимать переходник большого диаметра с помощью динамометрического ключа или аналогичного ручного механического инструмента, а не электрического.

Промышленные прочностные альтернативы клиновым анкерам

Хотя клиновые анкеры - это надежный и простой способ крепления стали к бетону, можно использовать альтернативные компоненты и методы крепления.Одна из наиболее распространенных альтернатив - промышленная эпоксидная смола или клей. Использование эпоксидной смолы в процессе установки обычно более сложное, чем использование клиновых анкеров, однако использование эпоксидной смолы не ограничивается конкретным размером и длиной. Использование клиновых анкеров или эпоксидной смолы не всегда взаимозаменяемо; лучший вариант будет зависеть от уникальных факторов конкретной установки.

Как получить необходимые клиновые анкеры?

При приобретении у нас клиновых анкеров и других промышленных крепежных изделий, таких как винты для сверления, анкеры из нержавеющей стали 303 или F1554 и GR.5 винтов с шестигранной головкой, обязательно определите точный диаметр и отделку, которые вам нужны. Если вы предпочитаете клиновые анкеры определенного производителя, обязательно укажите. У нас есть ведущие бренды в отрасли, и мы можем предоставить их в соответствии с вашими индивидуальными требованиями. Комплексные услуги по инспекции и специальные процедуры тестирования болтов помогают нам обеспечить уровень качества и надежности, который может предложить не каждый поставщик.

Наши запасы обширны, а наша приверженность обслуживанию клиентов и быстрой доставке не имеет себе равных.Мы можем доставить ваш заказ к вам на следующий рабочий день. Если вам требуются клиновые анкеры и другие крепежные детали специальных, удлиненных или нестандартных размеров, наши давние партнерские отношения с ведущими производителями отрасли позволяют нам поставлять вам индивидуальные компоненты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
