Виды анкеров: правильный крепёж
Если говорить о надёжности крепежа для кирпича и бетона, то предпочтительней анкер, чем дюбель. Главной «удерживающей силой» для него служит не трение, а сопротивление материала разрушению. И включаются эти силы благодаря своеобразному якорю, который образуется за счёт ослабленного прорезями участка гильзы.
Анкерный болт с гайкой
Несмотря на название, по сути этот вид крепежа представляет собой резьбовую шпильку с клином в металлической гильзе. В центральной части гильзы есть уплотняющие наплывы и четыре «окошка» с прорезями до самого клина. А в качестве «движителя», приводящего анкер в рабочее состояние, используется гайка.
Размеры клина подобраны таким образом, что диаметр основания конуса равен внешнему диаметру гильзы, а «узкая часть» совпадает с диаметром шпильки.
Монтаж несложен:
· сверлят отверстие (диаметром чуть больше, чем у гильзы), и очищают его;
· вбивают анкерный болт до упора шайбы в основание;
· проворачивают гайку по часовой стрелке;
· шпилька движется наружу, а гильза остаётся неподвижной благодаря наплывам;
· клин втягивается внутрь гильзы и распирает прорезанные лепестки.
Так же работает анкер с потайной головкой. Роль гайки с шайбой выполняет полый цилиндр с внутренней резьбой, имеющий вид соответствующего винта под крестовую отвертку.
Клиновой анкер
В какой-то мере этот вид анкера напоминает предыдущий, но имеет короткую муфту, надетую на шпильку перед самым клином.
Принцип действия: гильза «сидит» плотно в отверстии, а при прокручивании гайки движется шпилька, которая втягивает клин и распирает лопасти гильзы.

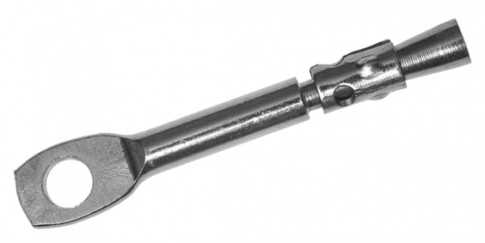

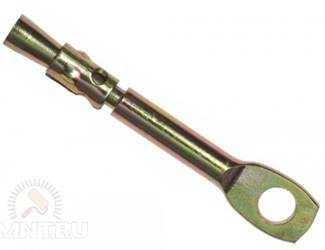

Потолочный анкер с кольцом (ушком)
Это разновидность клинового анкера. Отличие в том, что лепестки муфты раздвигаются не под действием вращения шпильки с клином, а при усилии на вырывание анкера из потолка.

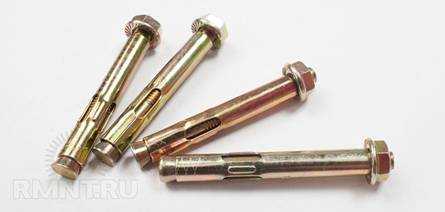

Анкерный болт
Металлическая муфта у этого вида имеет такое же устройство, как у анкерного болта с гайкой — полый цилиндр с четырьмя окошками и прорезями до клина. Но в качестве клина используется конусная гайка. Клин задвигается в муфту при прокручивании обычного болта с шестигранной головкой.
Помимо шестигранной головки под гаечный ключ у болта может быть крепёжный «хвостовик» в виде кольца или крюка.
Двухраспорный анкер
Это усиленный вариант анкерного болта.
Отличия:
· на металлический стержень (шпильку) с прорезью под шлиц надеты две муфты;
· короткая муфта входит в длинную конусом;
· при завинчивании гайки короткая муфта распирается конусной гайкой;
· длинная муфта наползает на короткую, которая служит для неё распирающим клином.
Помимо такого варианта, эти анкеры могут оканчиваться крепёжным крюком или кольцом.
Разжимной анкер
Гильза этого анкера сделана в виде полого цилиндра с четырьмя широкими прорезями на конце и стопорной плоской пружиной, удерживающей лепестки в начальном положении. Внутри гильзы находится четырёхгранный элемент, каждая грань которого входит в свою прорезь. А чтобы элемент не выпал из анкера до монтажа, каждый лепесток заканчивается небольшим бортиком.
Под гильзу подбирают тип и длину болта. Это может быть обычный болт с шестигранной головкой.
Шпилька с хвостовиком в виде крюка или кольца и гайкой.
При ввинчивании болта четырёхгранный элемент распирает сегменты гильзы.

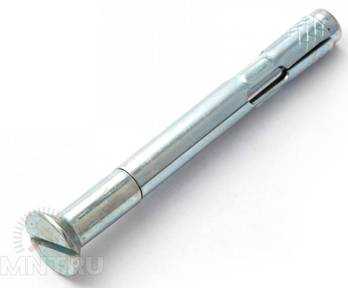

Рамный анкер
Основное назначение — сквозное крепление к основе оконных рам и дверных блоков.
Гильза имеет прорези со стороны конической гайки и со стороны головки винта. При вкручивании винта происходит «якорение» анкера с двух сторон. А специальные рёбра не дают гильзе проворачиваться вместе с винтом.

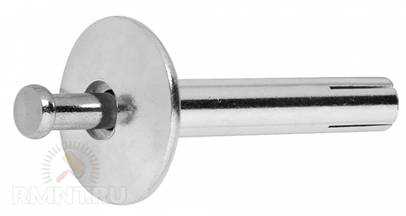

Гвоздевые анкеры
Этот вид имеет форму полого гвоздя с прорезью, внутрь которого вбивается полукруглый клин.
Другая разновидность немного отличается — прорезей четыре, а клин сам имеет форму гвоздя.

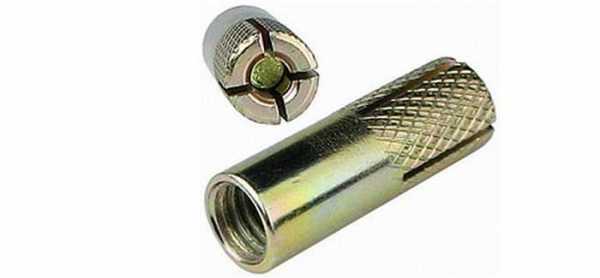

Небольшая гильза с внутренней полостью «на конус» и резьбой. На конце четыре прорези с рифлёной поверхностью.
Анкер вбивают в отверстие с помощью специальной насадки, а затем вкручивают болт или винт.

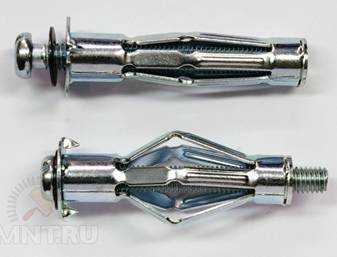

Анкер винтовой
Специальный вид для крепления деталей в слабых основаниях (в строительных блоках с высокой пустотностью).
Гильза имеет ослабленные сверху и посередине прорези, на конце заканчивается гайкой.
При завинчивании винта в гайку гильза деформируется, ламели разжимаются насколько позволяет пустотность основания и образуют удерживающий «пояс».
http://www.rmnt.ru/ – сайт RMNT.ru
digest.wizardsoft.ru
| Разновидности http://kirpichdelo.ru/http://kirpichdelo.ru/анкера | Применение | Особенности конструкции | Принцип работы | Допустимые нагрузки |
| ● Клиновой http://kirpichdelo.ru/http://kirpichdelo.ru/анкер с гайкой | Для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т. п. методом сквозного монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу. | Стальной стержень с цилиндрической подвижной муфтой в виде пояска, конусообразным хвостовиком. | При затягивании гайки происходит наползание муфты на хвостовик и возникает распирание, которое надёжно удерживает конструкцию в несущей основе. | Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание. Показатели нагрузок приведены для бетона прочностью 200-250 кгс/см². Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке http://kirpichdelo.ru/http://kirpichdelo.ru/анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6. |
|
● Потолочный http://kirpichdelo.ru/http://kirpichdelo.ru/анкер с ушком |
Для крепления канатов, цепей, тросов, электрокабелей, светильников, подвесных потолков и т. п. к бетону и полнотелому кирпичу. | Стальной стержень с цилиндрической подвижной муфтой в виде пояска, конусообразным хвостовиком и ушком с отверстием диаметром 6,3 мм. | При вкладывании усилий на вырывание http://kirpichdelo.ru/http://kirpichdelo.ru/анкера происходит наползание муфты на конусообразный хвостовик, что приводит к распиранию и обеспечивает надёжную фиксацию в несущей основе. | Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание. Показатели нагрузок приведены для бетона прочностью 200-250 кгс/см². Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке http://kirpichdelo.ru/http://kirpichdelo.ru/анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6. |
|
● Анкерный болт |
Для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным перегородкам. | Болт с резьбой и конусообразной гайкой, цилиндрической подвижной муфтой с продольными прорезями и шайбой. Головка шестигранная. | При завинчивании болта конусообразная гайка втягивается в муфту и происходит распирание. Крепление идёт вдоль всей муфты за счёт её дополнительной деформации у основания http://kirpichdelo.ru/http://kirpichdelo.ru/анкера. | Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание. Показатели нагрузок приведены для бетона прочностью 200-250 кгс/см². Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке http://kirpichdelo.ru/http://kirpichdelo.ru/анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6. |
|
● Анкерный болт с гайкой |
Для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т.п. методом сквозного монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным перегородкам. | Стержень с резьбой и конусообразным хвостовиком, цилиндрической подвижной муфтой с продольными прорезями, шайбой и шестигранной гайкой. | При завинчивании гайки муфта наползает на хвостовик, и происходит распирание. Крепление идёт вдоль всей муфты за счёт её дополнительной деформации у основания http://kirpichdelo.ru/http://kirpichdelo.ru/анкера. | Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание. Показатели нагрузок приведены для бетона прочностью 200-250 кгс/см². Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке http://kirpichdelo.ru/http://kirpichdelo.ru/анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6. |
| ● Анкерный болт двухраспорный | Для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу. | Болт с резьбой и конусом на конце, двумя цилиндрическими подвижными муфтами с продольными прорезями, шайбой и гайкой. Головка имеет прямой шлиц. | При завинчивании гайки первая муфта наползает на хвостовик, а вторая муфта на первую и происходит распирание. | Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание. Показатели нагрузок приведены для бетона прочностью 200-250 кгс/см². Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке http://kirpichdelo.ru/http://kirpichdelo.ru/анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6. |
|
● Анкерный болт с крюком |
Для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным перегородкам. | Болт с резьбой и конусообразной гайкой, цилиндрической подвижной муфтой с продольными прорезями и шайбой. Головка имеет форму крюка. | При завинчивании болта
конусообразная гайка втягивается в муфту и происходит распирание. Крепление идёт вдоль всей муфты за счёт её дополнительной деформации у
основания http://kirpichdelo.ru/http://kirpichdelo.ru/анкера. Порядок монтажа: Просверлить отверстие в несущей основе по размерам, указанным изготовителем и очистить его. Вставить http://kirpichdelo.ru/http://kirpichdelo.ru/анкер с навешенной на него монтируемой деталью в отверстие, забить лёгкими ударами молотка до упора. После этого затянуть гайку на 3-5 оборотов. |
Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание. Показатели нагрузок приведены для бетона прочностью 200-250 кгс/см². Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке http://kirpichdelo.ru/http://kirpichdelo.ru/анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6. |
|
● Анкерный болт с кольцом |
Для крепления тяжеловесных конструкций к
полнотелому бетону, природному строительному камню, полнотелому кирпичу.
Может применяться для крепления к тонким бетонным перегородкам. |
Болт с резьбой и конусообразной гайкой,
цилиндрической подвижной муфтой с продольными прорезями и шайбой.
Головка имеет форму кольца. При завинчивании болта конусообразная гайка втягивается в муфту и происходит распирание. Крепление происходит вдоль всей муфты за счёт её дополнительной деформации у основания http://kirpichdelo.ru/http://kirpichdelo.ru/анкера. |
Порядок монтажа: Просверлить отверстие в несущей основе по размерам, указанным изготовителем и очистить его. Вставить http://kirpichdelo.ru/http://kirpichdelo.ru/анкер с навешенной на него монтируемой деталью в отверстие, забить лёгкими ударами молотка до упора. После этого затянуть гайку на 3-5 оборотов. | Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание. Показатели нагрузок приведены для бетона прочностью 200-250 кгс/см². Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке http://kirpichdelo.ru/http://kirpichdelo.ru/анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6. |
|
● Забиваемый http://kirpichdelo.ru/http://kirpichdelo.ru/анкер |
Используется при ответственном монтаже (при больших нагрузках), при креплении тяжеловесных конструкций, кабельных трасс, консолей, ворот и т. п. к полнотелому бетону, природному строительному камню, полнотелому кирпичу. | Анкер представляет собой полый цилиндр. С одной стороны имеется внутренняя резьба, с другой стороны распорная зона из четырех сегментов. Для обеспечения контролируемого расклинивания внутри полого цилиндра расположен сердечник(конус). | При забивании http://kirpichdelo.ru/http://kirpichdelo.ru/анкера происходит распирание сегментов в просверленном отверстии. За счёт этого
предотвращается прокручивание и http://kirpichdelo.ru/http://kirpichdelo.ru/анкер надёжно фиксируется. При
ввинчивании болта происходит дополнительное распирание и фиксация. Порядок монтажа: Просверлить отверстие по размерам, указанным изготовителем. Очистить его. Вставить http://kirpichdelo.ru/http://kirpichdelo.ru/анкер в отверстие, расклинить с помощью молотка и специального инструмента. Ввинтить болт с навешенной на него монтируемой деталью. |
Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание. Показатели нагрузок приведены для бетона прочностью 200-250 кгс/см². Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке http://kirpichdelo.ru/http://kirpichdelo.ru/анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6. |
|
● Дюбель рамный http://kirpichdelo.ru/металлический |
Может использоваться только при сквозном креплении оконных рам и дверных коробок из дерева, пластмассы или металла, а также для крепления бруса или реек к бетону, кирпичной кладке, пустотелым стройматериалам или газобетону. | Рамный http://kirpichdelo.ru/дюбель состоит из полой гильзы, винта с метрической резьбой (позволяющих выдерживать высокие нагрузки на срез) и конусообразной втулки. | При закручивании винта с метрической резьбой происходит втягивание конусообразной втулки в тело дюбеля, что приводит к распиранию стенок дюбеля в просверленном отверстии и позволяет надежно удерживать монтируемые детали, а также производить их юстировку. Гильза рамного дюбеля имеет специальные ребра, предотвращающие проворачивание втулки и всей конструкции внутри отверстия. Винты могут иметь потайную или сферическую головку. | Порядок монтажа: Крепление осуществляется методом монтажа с зазором. Просверлить отверстие по размерам изготовителя и очистить его. Вставить рамный http://kirpichdelo.ru/дюбель через монтируемую деталь в несущую основу. Завинтить винт до упора. При креплении в пустотелых материалах длину дюбеля следует выбирать таким образом, чтобы была задействована, как минимум одна перегородка несущей основы. Максимальный момент затяжки винта – 5Нм. |
|
● Латунный распорный http://kirpichdelo.ru/дюбель |
Для крепления предметов при помощи метрических винтов. Например, в зданиях с металлическим каркасом или в сантехнических конструкциях, к бетону, природному строительному камню, полнотелому кирпичу. | Латунный http://kirpichdelo.ru/дюбель
представляет собой нержавеющий http://kirpichdelo.ru/дюбель для полнотелых материалов и
требует соответствующего метрического винта. |
В http://kirpichdelo.ru/дюбель
ввинчивается метрический винт, http://kirpichdelo.ru/дюбель распирается и за счет давления
закрепляется в стенках отверстия. |
Крепление осуществляется методом предварительного монтажа. Просверлить отверстие по размерам, указанным изготовителем. Очистить его. Вставить http://kirpichdelo.ru/дюбель в просверленное отверстие и забить до упора легкими ударами молотка. Закрутить винт подходящего диаметра с навешенной на него монтируемой деталью. |
|
● Потолочный гвоздевой http://kirpichdelo.ru/дюбель |
Для крепления рам, реек, металлических профилей, подвесных потолков, гирлянд освещения и противопожарных конструкций к бетону и природному строительному камню. | Крепежный элемент состоит из металлического стержня со стопорной шляпкой и клинообразным хвостовиком и распорного клина. | Клиновидные части http://kirpichdelo.ru/http://kirpichdelo.ru/анкера смещаются относительно друг друга, и распираются в просверленном отверстии, осуществляя крепление с высокой степенью надежности. | |
|
● Дюбель http://kirpichdelo.ru/металлический гвоздевой |
Для сквозного монтажа реек, рамных конструкций, стеновых панелей на бетон и кирпич, а также для монтажа подвесных конструкций к бетонным потолкам. | Система крепления состоит из дюбеля с грибовидным стопорным бортиком и гвоздя. Распорная зона дюбеля состоит из 2-х сегментов. При вбивании гвоздя происходит распирание сегментов дюбеля в просверленном отверстии. Обладает высоким запасом прочности и может применяться в местах с повышенными требованиями к пожаробезопасности, лёгок в монтаже. | Порядок монтажа: Просверлить отверстие по размерам, указанным изготовителем и очистить его. Пропустить http://kirpichdelo.ru/дюбель через монтируемую деталь и вставить в отверстие. Ударами молотка вбить гвоздь в http://kirpichdelo.ru/дюбель. | Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание. Показатели нагрузок приведены для бетона прочностью 200-250 кгс/см². Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке http://kirpichdelo.ru/http://kirpichdelo.ru/анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6. |
kirpichdelo.ru
Анкера: виды и предназначение
Здравствуйте, уважаемый читатель блога прораба, данный элемент так необходим при проведении соответствующих работ. И прежде чем перейти непосредственно к видам анкеров, нужно рассмотреть основу классификации:1) Для классификации играет роль техника ведения анкера: забивочные, винтовые, лепестковые и бурильные.
2) Значение также имеет заделка места для крепежа: трубчатые, с бурением, с расширением.
3) Роль отводиться также конструкционным признакам основного элемента: проволочные, цилиндрические, стержневые.
4) Деление также возможно по срокам эксплуатации: временные и постоянные.
Это основные положения относительно классификации анкеров. Однако следует рассмотреть некоторые отдельные типы более подробно.
Механические анкера
Данный вид характерен очень простой установкой анкерных болтов. Кроме того при использовании данного типа стоит учитывать напряжение, нагрузку и внутреннее давление. Механические анкера, в свою очередь, также имеют несколько подвидов.
Закладной анкер. Этот подвид устанавливается в каркасе перед тем, как, например, заливается бетон. Установка сложна, требует материальных затрат, однако рассчитана на высокие нагрузки и гарантирует достаточный уровень надежности.
Распорный анкер. Здесь роль играет конический элемент, за счет трения которого и осуществляется действия данного подвида. Применяется для очень мощных конструкций, например, бутонных или кирпичных. Существует также двухраспорный анкер, он создает еще больший уровень прочности и надежности.
1 Забивной анкер. В металлическую втулку вбивает стержень, очень помогает при работе с особенно прочными основаниями. Стержень может вбивать, как вручную, так и с помощью дополнительных устройств.
2 Клиновый анкер. Этот подвид подчиняет очень мощные сооружения и рассчитан на большую нагрузку. Путем трения в просверленное отверстие вбивается или вкручивается болт, что создает максимальное сопротивление.
3 Рамный анкер. Предназначается для крепежа пластиковых или иных нетяжелых конструкций. По принципу напоминает использование анкерного болта, который имеет специфическую форму головки, которая легко сравнивается с основанием.
4 Анкер фасадный. Отлично подходит для навесных фасадов. Имеет специальный шуруп, головка которого прижимает облицовку.
5 Анкер потолочный. Используется для подвесных конструкций и очень сход с клиновым видом анкеров.
6 Пружинный анкер. Используется в основном для конструкций с тонкими стенами. Разворачивание пружины – принцип действия данного подвида. Она проходит через отверстие, от чего и осуществляется крепление.
7 Анкер-шпилька. Чтобы затянуть соединение, необходима гайка. Применяется, когда нужно закрепить кабеля, антенны или какие-либо тяжеловесные конструкции.
Химические анкера
При использовании данного вида анкера речь пойдет о склеивание, с применением химических соединений. Такой вариант также может формировать крепления для тяжеловесных конструкций, создавая высокий уровень надежности. Достоинств у такого вида анкеров очень много, к ним относят следующие некоторые моменты.
1) Есть возможность создавать крепеж-монолит.
2) Подходит, как для наружных, так и для внутренних работ.
3) Лучшая степень надежности в тонкостенных и рыхлых конструкциях.
4) Компактность упаковки.
5) Высокая устойчивость к вибрации.
6) Долгосрочность.
Иные виды анкеров
1 Пластиковые анкеры. Данный вид применяется в основном только в землеустройстве. Производятся такие анкеры с помощью полимера и имеют цельный вид. Выглядят как стержни, длина которых доходит до ста двадцати сантиметров. В комплект такого вида анкеров входят сами анкера из пластмассы, а также пробойники, шнур и элемент для анкирования ячеек. В определенной сфере, а именно при землеустройстве, очень популярный вид анкеров.
2 Грунтовые анкеры. Одним из самых мощных анкеров. Они также представляют собой некий стержень, длина которого доходит до нескольких метров. Используются такие анкера обычно для того, чтобы обеспечить безопасность строительных работ, а также при укреплении откосов строительных котлованов и устройства подпорных стенок.
3 Регулировочный анкер. Данный вид подразумевает регулирование по высоте. Представляет собой стержень, гайки и шайбы, и именно этот набор позволяет зафиксировать горизонтальное положение конструкции.
С уважением Олег Клышко
Cтатьи похожей тематики:
Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!
klyshko.ru
Какие бывают виды анкера. Принцип работы и забивания анкера
Множество монтажно-строительных работ требуют прикрепления к конструкциям из хрупких и твердых материалов (кирпича, бетона) других элементов.
В таких случаях применяется металлическое изделие, называемое анкер, принцип действия которого заключается в создании требуемой сцепляющей силы между основанием и прикрепляемым изделием. Такой тип крепежа характеризуется надежностью, прочностью и простотой, поэтому его чаще всего используют для фиксации крупных и массивных элементов.
Принцип функционирования
Различают 3 принципа работы анкера:
- механическая блокировка,
- использование сил трения.
Для анкеров, использующих механическую блокировку, требуется формирование отверстий специальной формы (с внутренней полостью). Поэтому этот способ также называется анкеровкой формой.
Силы трения применяются в анкерах распорного типа, которые делятся на две категории: с контролем перемещения или крутящего момента. Монтаж первых производится забиванием конуса во втулку молотком, а вторых – разжиманием конуса к стенкам отверстия путем втягивания его во втулку с помощью крутящего момента.
Какие бывают анкера
Хотя по принципу действия различают лишь 3 типа анкеров, но по конструктивному признаку их можно разделить на большее число групп: клиновые, забивные, с гайкой, крюком, кольцом и т. д. Такое разнообразие позволяет легко подобрать наиболее эффективный крепеж для каждого конкретного случая.
Например, одним из самых распространенных является анкер клиновой, принцип работы которого заключается в распирании втулки (гильзы) клином при затягивании гайки. При этом диаметр отверстия в материале основания должен строго соответствовать размерам анкера, обеспечивая максимальную силу трения между распертой втулкой и внутренней поверхностью отверстия.
Также широко распространен принцип забивания анкер-клина, заключающийся в контролируемом распирании сердечника конусной формы в сегментированной втулке.
Другой разновидностью этих крепежных изделий являются потолочные анкера, конструктивно состоящие из металлического стержня, снабженного стопорной шляпкой и клинообразным хвостовиком, и распорного клина. Их монтаж выполняется забиванием стержня в отверстие и последующим забиванием распорного клина заподлицо со стопорной шляпкой.
Более сложными являются втулочные анкеры, состоящие из стальной втулки, внутри которой установлена распорно-тяговая система. Ее элементами являются конусная шпилька и фланцевая гайка. Такая конструкция обеспечивает большую универсальность таких анкеров, что существенно расширяет сферы их применения. Их устанавливают в подготовленные отверстия и путем затягивания гайки или болта прижимают сегментированную втулку к внутренним стенкам отверстия.
При этом следует учитывать, что при большем моменте затяжки увеличивается не только надежность крепления на вырыв, но и нагрузка на материал основания. Поэтому важно до начала монтажных работ разобраться, как работает анкер и в каких областях целесообразно применение того или иного его типа.
К примеру, вышеописанные типы анкеров (использующие силу трения) не приспособлены для фиксации в пустотелых или тонкостенных строительных конструкциях. В таких случаях целесообразно крепление по принципу внешнего или внутреннего упора с помощью винтов Молли и самоустанавливающихся складных пружинных или опрокидывающихся анкеров.
Видео:
Loading … Спасибо Вам за добавление этой статьи в:rmnt.net
Какие анкера выбрать для разных задач
Анкер является популярным в строительной области крепежным элементом, который фиксируется в основании конструкции и удерживает соединенные с ним элементы.
Сейчас трудно себе представить, каким способом можно было бы закрепить тяжелую конструкцию в сравнительно рыхлом или непрочном основании. Дюбели плохо подходят для этой цели, так как слабо удерживаются в основании. О гвоздях или саморезах и говорить не стоит. Поэтому анкеры являются идеальным вариантом для таких работ как закрепление к потолку тяжелой люстры, установка на стене турника, закрепление тренажеров к стенам и потолку и т. д.
Для разных видов оснований предназначены различные типы анкеров. Не существует универсальных элементов, которые можно было бы использовать во всех случаях.
Перечислим разновидности анкеров и дадим им общие характеристики:
Клиновой (распорный) анкер
Состоит из стального стержня с резьбой и конусом на конце, подвижной втулки-пояса и гайки. Предназначен анкер для крепления к основанию тяжелых подвесных конструкций. В материале конструкции и в основании проделывается отверстие, куда впоследствии вставляется анкер. Производится закручивание гайки, в результате чего клиновидный концевик стержня распирает втулку-пояс в отверстии, фиксируя ее к стенкам отверстия. Соединение считается очень надежным, способным выдержать значительный вес конструкции.
Клиновидный анкер, Fischer FAZ II
Винтовой анкер
По своей конструкции он почти не отличается от клинового аналога. Единственное отличие состоит в том, что вместо гайки винтовой анкер имеет винт с крестообразной головкой. Закручивание винта позволяет скрыть его головку в материале конструкции, что бывает иногда очень важно в плане эстетики.
Винтовой анкер, Molly Sormat
Забивной анкер
Состоит из двух металлических элементов — болта и втулки. Особенностью втулки является наличие отверстий, которые способствуют расширению втулки при вхождении в нее болта. Анкер вставляется в просверленное в основании и закрепляемой конструкции отверстие, после чего молотком наносятся удары по болту. Расширившаяся втулка жестко прилегает к стенкам отверстия. Так крепятся многие материалы, обладающие жесткостью.
Забивной анкер, Sormat LA
Разжимной анкер
Состоит из нескольких металлических лепестков и гайки. При закручивании гайки лепестки разводятся в стороны, фиксируясь в материале. Применение такие анкеры нашли при строительстве сооружений из ячеистых бетонов.
Разжимной анкер, Sormat PFG LB
Пружинный анкер
Это необычная конструкция, состоящая всего из одного элемента. Это болт, на котором закреплены пружинные шпильки. При утапливании анкера в основание его шпильки зажимаются, в результате чего он свободно проходит в отверстие. После этого шпильки самопроизвольно выпрямляются и фиксируют анкер в этом положении. Применяется пружинный анкер для крепления конструкций к пустотелым основаниям, подвесным потолкам и другим конструкциям.
Складной пружинный анкер, Tech-KREP

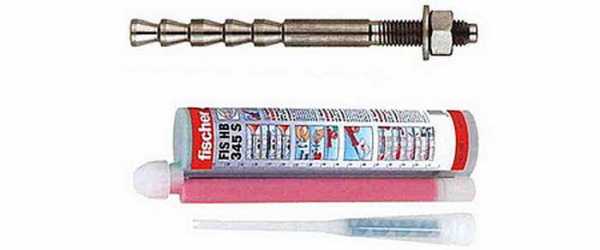

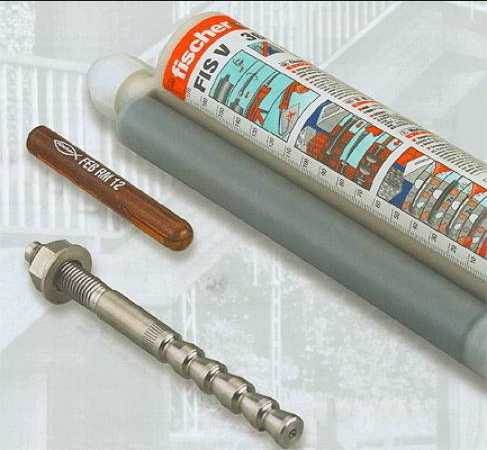

Химический анкер
Это не совсем анкер в чистом его понимании. В основании просверливается отверстие нужной длины и необходимого диаметра, в которое заливается композитный состав. В некоторых случаях это может быть готовый брикет. Состав плотно утрамбовывается в отверстие, после чего в него вставляется крепежный элемент. Это может быть стержень, болт или крюк. Химический состав взаимодействует с материалом основания. При этом образуется прочное соединение, в котором зафиксировано металлическое крепление. Применяется такое крепление в таких местах, где нет возможности использовать привычные анкеры. Например, при монтаже элементов в газобетоне или пенобетоне, либо если материал основания сыпучий или мягкий.
Химический анкер, Fisher
Правильно выбрав нужный тип анкера и правильно им воспользовавшись при монтаже, вы получите очень надежный и долговечный элемент крепления.
www.diy.ru
Виды анкеров. Видов анкеров на самом деле
Виды анкеров.
Видов анкеров на самом деле не так много, поскольку все они объединены одним и тем же (в большинстве случаев) принципом действия. Поэтому иногда некоторые авторы описывают одновременно и дюбели, и анкеры, как один вид крепежа. Однако на самом деле дюбель (кроме дюбель-гвоздя) используется обычно только в комплекте с другим крепежом, приобретаемым отдельно (обычно это шурупы, саморезы различных типов и пр.), тогда как анкер – самостоятельный вид крепежа, состоящий из двух, иногда и трех, разных элементов.
Как правило, элементы от одного вида анкера нельзя использовать с другим видом и/или модификацией того же диаметра и длины. Причем элементы эти иногда неразъемные, и отделить их от друга можно только грубым механическим способом. В магазинах отдельно друг от друга данные элементы не встречаются. В данной публикации мы разберем их все.
Виды анкеров
1. Клиновой анкер, или «анкер-шпилька» – довольно распространенный вид, в основном применяемый при наружных работах, чаще в промышленном строительстве. Клиновые анкера предназначены для производства сквозного монтажа через устанавливаемый на основание материал – таким способом крепят, например, стойки рекламных и газетных щитов к фундаментам, различные информационные носители – к стенам зданий и сооружений, осветительную арматуру разнообразных типов, консоли для складирования арматуры, профильной трубы и так далее. В быту данный вид может пригодиться при установке спортивных снарядов: боксерской груши, например, а также кронштейнов под тяжелую аппаратуру. Для установки нужно просверлить отверстие, забить в него анкер (лучше киянкой, чтобы не повредить резьбу), а затем затянуть гайку гаечным ключом, в процессе чего распорное кольцо на задней части разожмется. Различают электрооцинкованный тип, горячеоцинкованый тип, и кислотоупорный тип (КАН). Есть также и желтопассированный вариант изготовления.
2. Винтовые анкеры конструктивно очень схожи с клиновыми, однако вместо гайки имеется винт, который к тому же утапливается во втулку, что может быть удобно для осуществления полускрытого монтажа (окна, двери, перегородки). Различают электрооцинкованный тип и нержавеющий.
3. Забивной анкер-клин устроен несколько проще: это простая стальная шпилька со стопорной шляпкой и клин, в этой шляпке подвижно укрепленный. Бурим отверстие, вставляем туда анкер-клин и забиваем его молотком – клин передвигается вдоль шпильки, и происходит расклинивание. Примитивно, но действенно, да и устанавливается легко. Изготавливается оцинкованным.
4. Анкер с подрезкой применяется для крепления в твердые полнотелые основания: бетоны различных видов (в том числе т. н. «растянутая зона»), природный камень, бут и так далее. Выпускаются: нержавеющий тип, гальванизированный тип, оцинкованный тип. Принцип действия сходен с клиновыми анкерами.
5. Распорный анкер, распорник работает следующим образом: поместив его в отверстие, нужно начать закручивать головку болта (есть версии и с винтами), после чего распорное кольцо на задней части будет разжиматься. Предназначен для крепления в жестких полнотелых основаниях. Выпускаются оцинкованный и желтопассированный типы.
6. Анкер-гильза представляет собой металлическую гильзу с болтом, снабженную просечками. Когда вы закручиваете болт, гильза разжимается по просечкам, и анкер расклинивается в отверстии. Предназначен для установки в жесткие полнотелые основания (бетон, кирпич, бут, гранит и т. д.)
7. Складной пружинный анкер со шпилькой применяется для крепления в запреградном пространстве, например, внутри подшивного потолка (через стойку профиля), через глухую перегородку, или в пустотелых материалах, имеющих достаточные пустоты. Просверливается отверстие, в которое помещается пружинный анкер в сложенном виде. После того, как его лепестки проникают в пустоты, они раскладываются в них, удерживая деталь. Для окончательной фиксации необходимо затянуть гайку ключом.
8. Анкер со сменной пружиной предназначен для монтажа временных конструкций, например, при установке опалубки. Монтируется при помощи гайковерта, причем пружина служит средством расклинивания и может быть заменена на другую после выкручивания анкера. Выдерживает довольно большие нагрузки.
9. Анкер-крюк употребляется для создания подвесов и растяжек. Отличие его от других видов анкеров в том, что вместо болта или винта в него встроен крюк (прямой или качельный) или кольцо. Принцип действия: клиновой, рамный. Есть также интересные модификации, которые расклиниваются при приложении нагрузки (используется рубашка с просечками под углом), но они применяются редко. Данный вид выпускается оцинкованным, желтопассированным, нержавеющим.
10. Забивной анкер для газобетона исключительно прост в применении – он просто забивается молотком, и все. Предназначен для подвеса инженерного оборудования (водо- и газопроводы, обогреватели, кондиционеры и т. п.) в пористые бетоны.
11. Рамный анкер изготавливается из металла и представляет собой винт со шлицом и конусной гайкой, «упакованный» в разрезанную стальную тонколистовую втулку. При затягивании винта втулка распирается конусом вначале в основании, а затем и в прикрепляемой к нему конструкции. Подобные дюбели используются для крепления разнообразных листовых материалов и профиля; также можно производить на них монтаж дверей или окон, но из-за высокой степени деформации материала (нужно высверливать отверстия большого диаметра, забивать дюбель молотком) и сложности регулировки зазора между шляпкой винта и основанием, что часто весьма актуально при установке оконных и дверных коробок, такое применение не очень распространено.
12. Анкер-шуруп используется для непосредственного бездюбельного вкручивания в полнотелые основания – бетон, мрамор, природный камень, бут, дерево и так далее. Принцип действия его прост: сверлится отверстие, а затем вы берете анкер-шуруп и закручиваете его туда. Специальная конфигурация резьбы позволяет такому шурупу надежно расклиниться. Закручивать можно вручную, но при больших объемах лучше механизировать процесс, так как физическое усилие нужно немаленькое. В зависимости от типа передней части (головка бывает под шестигранник, под гаечный ключ или «звездочку», встречается и шпилька с гайкой, которую нужно затянуть при установке) монтаж ведется при помощи гайковерта, шуруповерта либо электродрели.
13. Анкер регулировочный по высоте (лифт регулировочный, анкер-домкрат, винтовая опора, компенсатор усадки) представляет собой специфическое крепежное изделие из двух сравнительно толстых (до 6 мм.) металлических пластин, насаженных на шпильку, снабженную метрической резьбой, с гайкой и шайбой. Собственно, он мало похож на другие виды анкеров, за исключением одного: принцип действия его аналогичный, а именно – расклинивание в процессе затягивания гайки.
Регулировочный анкер устанавливается под основания колонн, стропила и прочие элементы, а затем натяжением гайки регулируется зазор. Предназначена эта конструкция для компенсации усадки деревянных зданий и сооружений – с помощью регулировочных винтов можно как бы растягивать их в нужной пропорции.
14. Закладные анкеры устанавливаются в бетонные конструкции в процессе заливки. Они имеют шпильку (шток), которая с одной стороны оканчивается чашкой (также она может быть снабжена резьбой, как наружной, так и внутренней), а с другой – поперечиной, которая, собственно, и удерживает данный тип крепежа в стене или потолке. Используются такие конструкции для самых разных целей, например, для подвеса инженерных систем или коммуникаций. При крайней необходимости можно изготовить такую закладную самостоятельно при помощи электросварки. Существует усовершенствованная модификация этого вида под названием «анкерный болт», о чем рассказано ниже.
15. Анкер фундаментный (фундаментный болт, анкерный болт, болт с анкерной плитой) используется для закрепления различных конструкций на фундаментах зданий и сооружений. Используется практически во всех видах строительства, как в монолитном домостроении, так и в деревянном, при сооружении гражданских, промышленных и военных объектов. Представляет собой шпильку с резьбой по обеим сторонам (обычно внушительной длины и толщины), с одной стороны которой навинчена гайка, а с другой – т. н. «анкерная плита» (стальной квадрат).
Бывают также и другие модификации фундаментных болтов: например, на верхней части может быть две или даже три гайки с шайбами, посредством чего можно крепить, например, листовые материалы друг над другом в несколько уровней. Есть анкеры и без плиты – в этом случае шпилька в нижней части загнута Г-образно, и резьбы не имеет. Встречается также вариант и с L-образной шпилькой. Фундаментный анкер, как правило, закладывается в бетон на этапе заливки фундамента.
Мы рассмотрели в данной публикации 15 различных видов анкеров, используемых в самых разнообразных областях гражданского и промышленного строительства. При правильном подборе любой из них является чрезвычайно эффективным и долговечным типом крепежа как для легких, так и для тяжеловесных конструкций.
__________________________________________________Почитать еще:
to-info.ru
Виды анкеров
Анкерный крепеж используется в тех случаях, когда нужно прикрепить механизм, устройство или деталь к монолитному основанию – стене, полу, потолку и пр.
Анкер – это металлическое крепежное устройство в виде стержня или втулки с наружной или внутренней резьбой, которое устанавливается и фиксируется в отверстии, выполненном в монолитном основании.
По способу крепления различают два вида анкеров
✔ Механические. Наиболее известным является анкер клиновой. Крепление осуществляется за счет распорной силы, возникающей между подвижными элементами крепежа и стенками отверстия.
✔ Химические (клеевые). Закрепление в основании производится с помощью цементного раствора, смолы или клея, которыми заполняют (замоноличивают) пространство между анкером и отверстием.
Материал основания
Поскольку крепление механических видов крепежей основано на создании распирающего усилия, возникающего между ними и основанием, необходимо, чтобы материал последнего обладал монолитностью и достаточной твердостью. Этому условию удовлетворяют кирпич, искусственный или натуральный камень, бетон, дерево, пластмассы.
Возможность крепления анкеров в ячеистом бетоне зависит от его плотности. В недостаточно твердых пористых основаниях лучше использовать химические анкеры. В пустотных материалах применение данного вида крепежа в принципе невозможно.
Силы, действующие на анкер
В общем случае на крепеж воздействуют три силы
✔ Вырывающая, направленная на извлечение стержня из основания. Ее компенсируют силы трения, возникающие в результате распора (механические конструкции), или адгезия (у химических изделий). Рабочая нагрузка, которая воспринимается анкером, не должна быть больше 25-30% от максимального вырывающего усилия, которое может выдержать крепеж.
✔ Изгибающая.
✔ Срезающая.

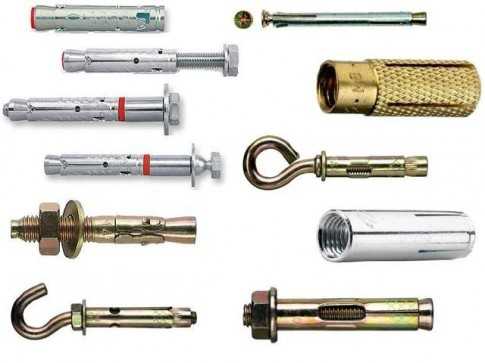

Основные виды механических анкеров
Работа всех видов механических анкеров основана на расклинивающем эффекте. Конструктивно это может быть реализовано по-разному. Нужно иметь в виду, что названия анкеров не стандартизованы, поэтому изделие одного и того же принципа действия у разных производителей может называться по-разному.
Клиновой анкер
В наиболее распространенном исполнении клиновой анкер состоит из 3-х частей – распорной втулки, шпильки и гайки. Втулка имеет несколько разрезов с одного края, позволяющих сегментам расходиться в стороны. Конец шпильки оснащен конусным наконечником. Заворачивая рым болт или гайку конус шпильки входит во втулку и раздвигает ее сегменты, создавая расклинивающее усилие.
Клиновые крепежи могут быть однораспорными (иметь только одну расклинивающуюся втулку) и двухраспорными, оснащенными двумя втулками, которые создают две распорные зоны. Благодаря этому повышается прочность закрепления.

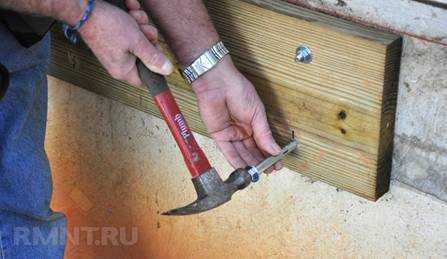

Анкер-болт с ударным распором
Выполнен в виде полого стержня, один конец которого имеет наружную резьбу, а второй представляет собой втулку, надрезанную вдоль оси на 4 части. Данные виды анкеров забивают в отверстие стороной, на которой расположена втулка. В центральное отверстие вставляется стержень, напоминающий гвоздь.
При ударе по его концу он входит во втулку и раздвигает ее сегменты в разные стороны, заклинивая изделие в основании.

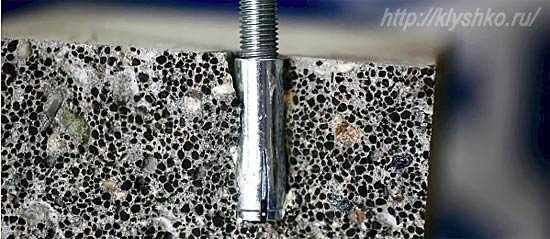

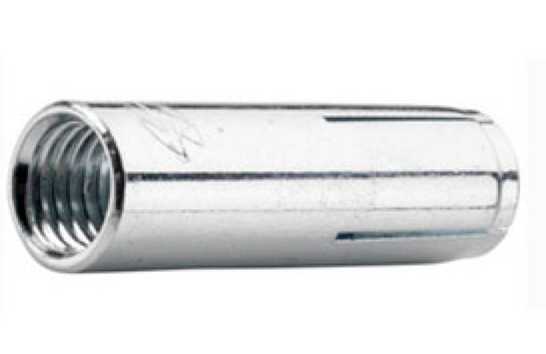

Забивной анкер
Отличается от выше рассмотренных тем, что имеет внутреннюю, а не наружную рабочую резьбу, т.е. работает как гайка. Конструктивно представляет собой втулку с внутренней резьбой, конец которой разрезан на четыре сегмента. Внутрь втулки вставлен распорный конус, по которому при закреплении конструкции ударяют стержнем (бородком).
При этом конус входит в разрезанную часть втулки и раздвигает ее сегменты, стопоря изделие в отверстии.
www.stroypraym.ru
