Химический анкер: инструкция по применению

• Что такое химический анкер
• Принцип действия химического анкера
• Состав химического анкера
• Разновидности  и установка химических анкеров
• Области применения химических анкеров
• Преимущества химических анкеров

Что такое химический анкер

Химический анкер – альтернатива традиционному монтажу. Это двухкомпонентная синтетическая смола, которая соединяет металлический элемент (болт, резьбовую шпильку, арматурный стержень периодического профиля) с основанием. Химический анкер называют также инжекционной массой, жидким или вклеивающим анкером и дюбелем.

Данная технология появилась относительно недавно, однако быстро вышла в лидеры рынка благодаря удобству применения, высокой прочности соединения и отличной совместимости с пористыми и пустотелыми материалами. Вклеивающие анкеры используют для монтажа близко к углу, креплений с большими нагрузками, в том числе вибрационными, установки в пустотелые основания и других случаев.

Принцип действия химического анкера

Принцип работы жидких анкеров прост. В стене или полу просверливают отверстие диаметром на 2-4 мм больше, чем металлический элемент. Затем отверстие прочищают, заполняют его клеящим составом и помещают туда крепежное изделие. Вещество плотно связывается с металлическим стержнем и основанием, заполняет все шероховатости материала и затвердевает, образуя монолитное соединение.





Состав химического анкера

Производители обычно не раскрывают точный состав химического анкера, но чаще всего туда входит синтетическая смола, отвердитель и наполнитель. Синтетическая смола сделана на основе полиэстера, винилэстера, акрила, полиуретана и других органополимеров. Отвердитель необходим скорости полимеризации клеевого состава, а наполнитель, в качестве которого используются кварцевый песок и цемент, – для прочности.

Срок окончательного затвердевания разных клеящих составов варьируется от нескольких часов до суток.

Вид и состав жидкого анкера подбирается под конкретную задачу с учетом нагрузок, материала основания, климатических условий и других характеристик.

Как выбрать химический анкер

Разновидности и установка химических анкеров

Химические анкеры бывают двух типов: ампульные и инъекционные.

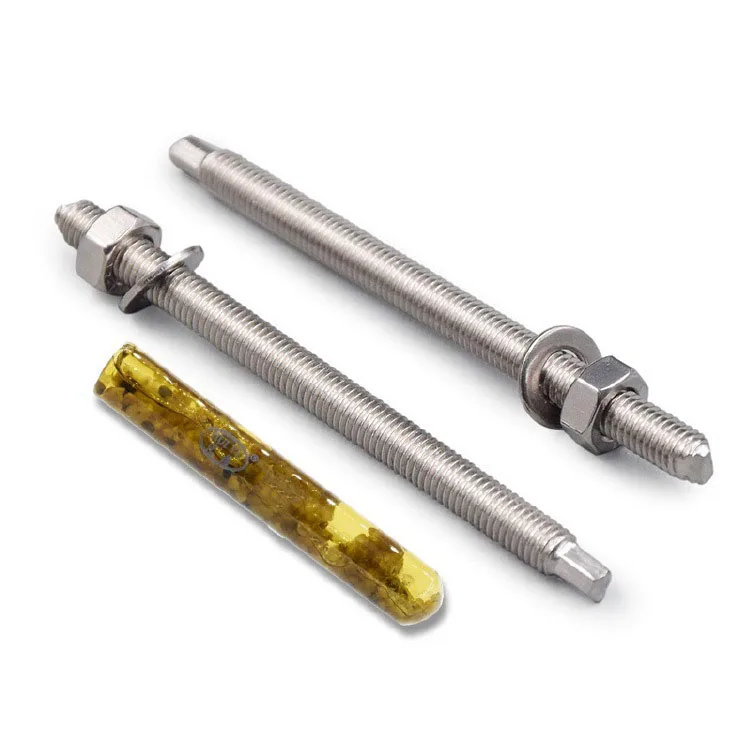

Ампульные выпускаются с одно- и двухкомпонентным составом. Содержимое находится в стеклянной капсуле. Ампулу помещают  в отверстие и вставляют крепежный элемент, который разбивает ее. Клей схватывается, а осколки стекла дополнительно армируют соединение. Для каждого крепежного узла используется новая капсула, которая подбирается под глубину и диаметр отверстия. Этот вид анкеров используется для работы с плотными материалами, такими как полнотелый кирпич и бетон.

Инъекционные анкеры или инжекционные массы представляют собой объемный картридж с двумя отсеками, заполненные разными составами на основе органических полимеров. На тубу надевается смеситель, затем она вставляется в специальный пистолет. Инжекционные массы подходят для работы как с полнотелыми, так и пустотелыми основаниями: бетоном, ячеистым бетоном, газобетоном и керамзитобетоном, поризованной керамикой, пустотелым кирпичом, известняком, песчаником и другими. Перед заполнением отверстия в блоках и кирпиче с пустотами в него вставляют пластиковую гильзу или металлический рукав, иначе клеящий состав заполнит большие пустоты материала.

Видеоинструкция по монтажу химического анкера



Области применения химических анкеров

• Крепление и замена арматуры при возведении ответственных конструкций (мостов, перекрытий, лестниц, опорных колонн, эстакад и др.
  )
• Вклейка выпусков рабочей арматуры при наращивании фундамента, соединении стен, плит перекрытий, увеличении колонн и лестниц
• Фиксация стальных элементов
• Домостроение (монтаж кровли, балконов, ворот, беседок и т.п.)
• Установка вспомогательного оборудования (спутниковых тарелок, сантехники, фонарей, перил, балюстрад и др.)
• Монтаж оборудования, при котором необходима электрическая изоляция, например, установка поручней в тоннелях
• Крепление конструкций под водой и при повышенной влажности



Преимущества химического анкера

Химические анкеры отличаются от обычных рядом преимуществ. Крепления с использованием инжекционных масс устойчивы к вибрационным, динамическим и статическим нагрузкам. В таких соединениях прочность на вырыв в 2-3 раза выше, чем при использовании механических аналогов.

В отличие от распорных дюбелей и анкеров, химические не вызывают напряжения в материале основания, поэтому ими можно крепить близко от угла, не боясь сколов и растрескивания, а также оставлять минимальное расстояние между точками крепления. Ни один другой крепеж не обеспечит такую высокую нагрузку при монтаже в ячеистом кирпиче и других пустотелых и пористых материалах.



Кроме того, химический анкер заполняет все трещины и сколы основания и увеличивает площадь контакта металлического изделия с материалом, поэтому даже при разрушении одной или нескольких внутренних перегородок несущая способность не теряется. По этой причине инжекционная масса оптимальна для ветхих оснований.

Она позволяет устанавливать крепеж в отверстия любой конфигурации, в том числе конусообразные, и использовать нестандартные метизы и арматуру. В случае традиционного монтажа с помощью пластиковых дюбелей или клиновых металлических анкеров используются только стандартные размеры изделий.
Клеящий состав твердеет не сразу, поэтому положение металлического стержня можно корректировать. При работе с обычными анкерами и дюбелями такое невозможно. Еще одним плюсом является герметичность соединения и устойчивость химических анкеров к агрессивной среде, также ими нередко фиксируют конструкции под водой.

Если говорить коротко, то можно выделить следующие особенности химических анкеров:

• Подходят не только для резьбовых элементов крепежа, но и для арматуры
• Устойчивость к вибрации
• Высокая несущая способность и прочность на вырыв
• Можно использовать в агрессивной среде и под водой
• Нет жестких требований к форме установочного отверстия
• Монолитное соединение, равнопрочное материалу основания
• Идеально подходят для пористых и полых материалов
• Герметичность и долговечность соединения (около 50 лет по регламенту ЕС)
• Простая установка без специальных навыков

Bit-anker | Официальный партнер в России

Все чаще сегодня вместо традиционных креплений используют химические анкеры. В первую очередь это обусловлено тем фактом, что в области высоких нагрузок им нет равных. На современном рынке представлена продукция разных производителей, но при этом мало компаний, специализирующихся именно в данном направлении. Одна из них — BIT United Ltd., лидер в разработке и производстве химических анкерных систем.

Преимущества использования химических анкеров BIT

• Создание надежных креплений. По показателям несущей способности химические анкерные системы BIT значительно превышают характеристики большинства типов механических анкеров. Химический состав герметично заполняет отверстие, не нарушая гидроизоляцию. После отверждения он образует монолитное соединение с материалом основания. При установке таких анкеров не создается напряжение в рабочем основании, при этом их можно использовать при минимальных расстояниях до края материала основания и других креплений. Кроме того, химические анкеры могут применяться в материалах с высокой пустотностью и низкой прочностью: ячеистые бетоны, пустотелый кирпич и др.
• Широкие возможности применения и удобство использования. Химические анкеры BIT могут использоваться под водой, устанавливаться во влажные основания, а также отверстия, созданные методом алмазного бурения, подходят для применения в любых климатических условиях и температурных режимах. Пока химический состав схватывается, положение анкера в отверстии можно откорректировать. Использование для упаковки прочных картриджей делает удобными хранение и транспортировку, чего нельзя сказать о составах в мягких упаковках, более подверженных повреждениям.
• Экономичность.  При использовании химических анкерных систем BIT можно значительно сократить производственные расходы. Их экономическая эффективность составляет до 15–50 % в сравнении с обычными типами анкерных систем. За счет возможности изготовления крепежного элемента любой длины из металлических заготовок (резьбовых шпилек, арматурных прутков и др.) способствует сокращению накладных расходов и оптимизации складских запасов.



Химические анкеры BIT предлагаются в картриджах объемом от 165 до 825 мл, что позволяет выбрать оптимальную упаковку для любого объема работ.

Кроме того, частично использованный картридж можно повторно применять после длительного перерыва. Для создания креплений не требуется дополнительно специальное оборудование — картриджи совместимы с любыми стандартными пистолетами.

В качестве крепежных элементов могут использоваться металлические анкерные болты, резьбовые шпильки, штифты, винты, арматурные прутки любых диаметром (М4-М52).

Основные виды химических анкеров BIT

• BIT-PE — на основе полиэстерной смолы, используются для поризованной керамики, керамического полнотелого и пустотелого кирпича, крупногабаритных керамических блоков и камней.

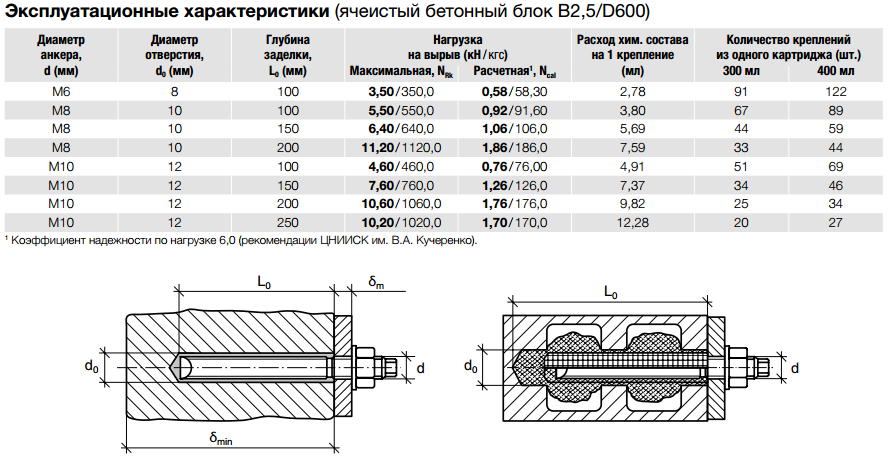

• BIT-PESF — на основе полиэстерной смолы, применяются для ячеистых бетонных блоков и пустотелых материалов: газосиликата, керамзитобетона, газо- и пенобетона.
• BIT-EA, BIT-EASF — на основе эпокси-акрилатной смолы, для создания анкерных креплений в природном камне (гранит, мрамор и др.), бетоне, железобетоне.
• BIT-EХ — на основе эпоксидной смолы, состав специально разработан под высокие эксплуатационные нагрузки для установки анкерных элементов больших диаметров: закладные фундаментные и анкерные болты, арматура периодического профиля. Подходит для организации арматурных выпусков при проведении реконструкции, монолитном строительстве.
• BIT-VESF — универсальный состав на основе винилэстерной смолы для всех видов оснований: кирпича, бетона, пустотелых материалов, природного камня.
• BIT-NORD — состав разработан на основе эпокси-акрилатной смолы с добавлением специальных компонентов, ускоряющих химическую реакцию и сокращающих время отверждения. Предназначен для создания креплений при температуре до –18 °С при работе с любыми основаниями.
• BIT-TROPIC — состав на основе эпокси-акрилатной смолы с компонентами, замедляющими химическую реакцию и увеличивающими время отверждения. Предназначен для использования при высоких температурах: до +50 °С.

Химические анкеры – как они работают, установка и применение

Химические анкеры представляют собой тип анкерного болта, который основан на химическом соединении. В этом методе стальные шпильки и болты крепятся к основанию с помощью химических и смоляных средств. Основание чаще всего состоит из кирпичной кладки или бетона.

В этой статье вы узнаете о типах химических анкеров, принципах их работы, установке, разнице между химическими и механическими анкерами и их применении.

Предоставлено: Anchor Fixings

Вкручивание анкеров в основание судов и резервуаров может привести к расколам и трещинам, снижающим прочность. Иногда химическая смола обеспечивает лучший способ сохранить поверхность неповрежденной. Анкеры из химической смолы также можно использовать в более слабой кирпичной кладке, которая может разрушиться под анкерными втулками и резьбой.

Типы химических анкеров

Тип указанного химического анкера зависит от основания, требуемой прочности и требований к отверждению.

Полиэстер

Предоставлено: CHEMFIX

Эти химические анкеры, широко используемые в инъекционной технологии анкеровки, просты в использовании и применении. Двойной картридж для инъекций наполняется двумя компонентами разного размера. Это реактивная смола, из которой получают двухкомпонентный раствор для инъекций.

Ненасыщенный полиэстер

Предоставлено: Alibaba

Это традиционная реактивная смола для изготовления двухкомпонентных инъекционных растворов. Он включает как ненасыщенные полиэфирные смолы, растворенные в стироле (исходный тип смолы), так и ненасыщенные полиэфирные смолы без стирола, но с родственными стиролу мономерами в качестве реактивного растворителя. Двухкомпонентные растворы для инъекций, созданные из этих смол, просты и быстры в использовании, с небольшой химической стойкостью (в щелочных и других средах).

Эпоксидно-акрилатный

Предоставлено: Alibaba

Эпоксидно-акрилатный химический анкер представляет собой не содержащую стирола эпоксидно-акрилатную двухкомпонентную смолу для использования в бетоне и кирпичной кладке. Он служит в качестве быстротвердеющего, высокопрочного анкера из смолы для чрезвычайно высоких нагрузок и необходимых креплений, особенно в коррозионных или влажных условиях. Основанный на технологии винилэфира без стирола с высокой реакционной способностью, он подходит для тяжелых, высокопроизводительных нагрузок, быстрого отверждения и минимального запаха.

Чистая эпоксидная смола

Предоставлено: Alibaba

Чистая эпоксидная смола Стандарт представляет собой двухкомпонентную чистую эпоксидную анкерную систему с соотношением 1:1. Чистая эпоксидная смола находит применение в самых требовательных конструкциях и соединениях арматуры. Таким образом, он имеет очень высокую несущую способность и предназначен для строительной отрасли.

Гибридные системы

Гибридная система содержит двухкомпонентный химический анкер, который быстро отверждается, что позволяет нагружать точку крепления раньше, чем эпоксидный анкер. Этот тип используется везде, где резьбовой стержень или арматурный стержень должны быть установлены в бетон. В дополнение к соединениям конструкционной стали с бетоном гибридная система также используется в стеллажах, акустических барьерах или ограждениях.

Как работают химические анкеры

Чтобы максимально увеличить прочность соединения с помощью химической смолы, сначала убедитесь, что сделано подходящее отверстие.

Всегда проверяйте, насколько глубоко вам нужно сверлить (исходя из длины анкера и веса фитинга) и что вы не будете сверлить насквозь. В этом случае смола просто просачивается.

Анкерные втулки для впрыска смолы ограничивают поток смолы и обеспечивают надежную фиксацию основания, если в просверленных отверстиях могут быть пустоты. Это распространено в кирпичах, но в меньшей степени в бетоне.

Химическая анкеровка включает введение смолы в отверстие перед установкой шпильки. В результате химическое вещество заполняет все дефекты и герметизирует отверстие, делая его герметичным и водонепроницаемым со 100-процентным сцеплением.

Установка химических анкеров

Предоставлено: Бетонные анкеры | Производитель химических анкеров

Ниже подробно описаны этапы установки полимерного анкера:

1. Просверлите отверстие.
2. Для обеспечения оптимального сцепления с поверхностью без мусора удалите из отверстия любой незакрепленный материал. Используйте резиновую щетку для отверстий или пневматический воздух, чтобы надуть воздух в отверстие.
3. Введите смолу в отверстие с помощью пистолета-аппликатора. Перед инъекцией убедитесь, что она правильно перемешана. Затем еще раз проверьте правильность ширины и длины насадки и медленно извлеките насадку, чтобы избежать образования воздушных карманов. Используйте удлинительную трубку сопла для смолы на конце смесительного сопла, чтобы сделать более глубокие отверстия.
4. Поверните шпильку несколько раз, пока она вставляется в отверстие, чтобы удалить пузырьки воздуха. Смола также вдавливается в любые полости в пятне. Если шпилька продолжает выталкиваться, возможно, вам придется повернуть ее еще пару раз. Все нити должны быть равномерно покрыты. При необходимости добавьте дополнительную смолу.
5. Оставьте шпильки в покое после их установки. Время схватывания зависит от типа смолы, а также от температуры. Не нагружайте шпильки до тех пор, пока они полностью не затвердеют.

Химические анкеры и механические анкеры

Предоставлено: FastFix Technology

Как механические, так и химические анкеры широко используются в гражданском строительстве. Механические анкеры и химические анкеры различаются по нескольким ключевым принципам:

Стабильность при затягивании

Механические анкеры обеспечивают логическую посадку. При приемлемом основании они, как правило, имеют стабильные характеристики и помогают поддерживать усилие крепления в течение длительного периода времени. Эффективность химических анкеров в первую очередь зависит от характеристик химических клеев. В результате выбор подходящего химического клея имеет решающее значение.

Сейсмические характеристики химических анкеров по сравнению с механическими анкерами

Материал винтов химических анкерных болтов имеет низкую прочность, сопротивление растяжению и сдвигу, что снижает сейсмостойкость. Уровень низкий, существенно ниже класса 7. Материал винтов механических анкерных болтов отличается высокой прочностью и обеспечивает лучшую сейсмостойкость

Строительный цикл

Анкеры, которые крепятся с помощью химических клеев, требуют определенного времени отверждения, особенно при низких температурах. В зимних условиях зимой время отверждения немного больше, поэтому период строительства больше. Механические анкеры готовы к использованию, как только застынет сам бетон.

Процесс установки

Химические анкеры, обычно смесь смолы и отвердителя, впрыскиваемая в предварительно просверленное отверстие, а затем вставляемая с помощью анкерного стержня. После отверждения химическое вещество затвердевает и связывает анкер с основным материалом.

При установке механических анкеров анкер вставляется непосредственно в предварительно просверленное отверстие. После того, как требуемый крутящий момент задан, он создает силы расширения и трения внутри бетона, благодаря которым он приобретает свою прочность и обеспечивает необходимое сопротивление.

Основа нагрузки

Если есть максимальное усилие сдвига, то должны быть установлены механические анкеры, а если есть усилие растяжения, то должен быть установлен химический анкер. Механические анкеры закрепляются за счет вкручивания/ввинчивания в объект на конце. Механические анкеры хорошо противостоят сдвигу благодаря посадке с натягом, которая не допускает смещения.

Для химических анкеров необходимо просверлить отверстие, очистить его, заполнить клеем, после чего можно вставить анкер. Химические анкеры и наполнители отлично противостоят натяжению благодаря постоянной адгезии по всей длине анкера.

Применение химических анкеров

Анкеры из химической смолы обладают некоторыми преимуществами, включая способность выдерживать огромные нагрузки и скорость, с которой они могут устанавливаться. Однако установка анкеров из химической смолы требует правильной установки.

Химические анкеры находят применение в самых разных областях. Вот несколько наиболее распространенных:

Забивка арматурных стержней

Предоставлено: Pinterest

Установка опорной плиты

Предоставлено: www. tset.com.my

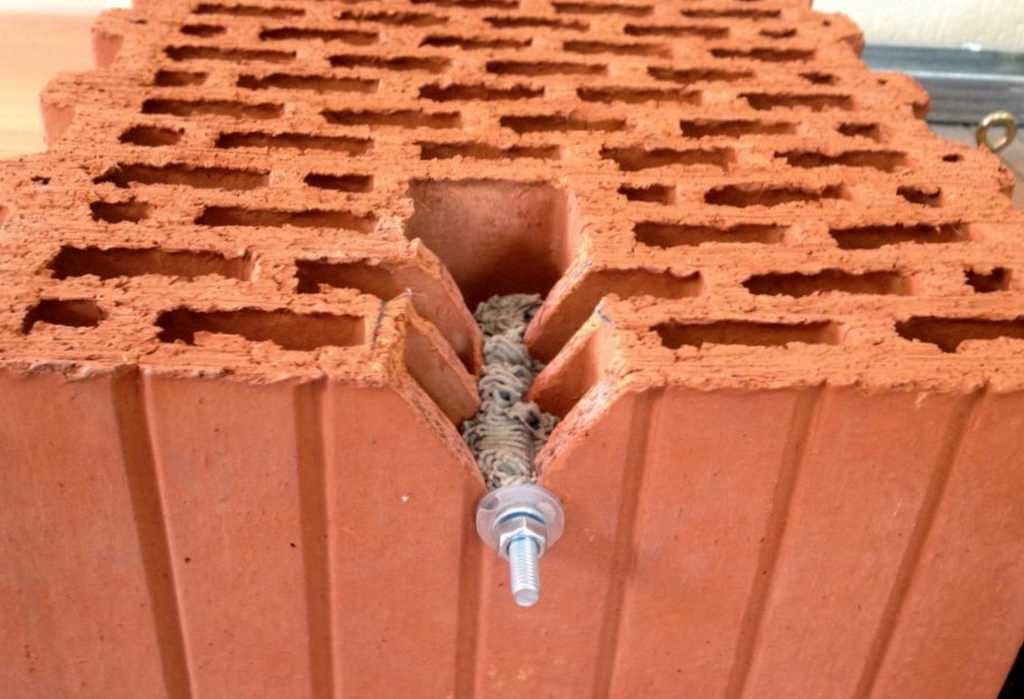

Крепления для пустотелых блоков

Предоставлено: Анкеры для бетона | Производитель химических анкеров

Крепление приспособлений к кирпичной кладке

Предоставлено: журнал STRUCTURE |

Химический болт против анкерного болта

Блог ThePipingMart Крепеж Химический болт против анкерного болта – в чем разница

15 февраля 2023 г. 15 февраля 2023 г. | 17:03

Вы когда-нибудь задавались вопросом: «В чем разница между химическими болтами и анкерными болтами?» Если да, то вам повезло! В этом сообщении блога мы сравним эти два типа болтов, чтобы помочь вам лучше понять их различия.

Химический болт

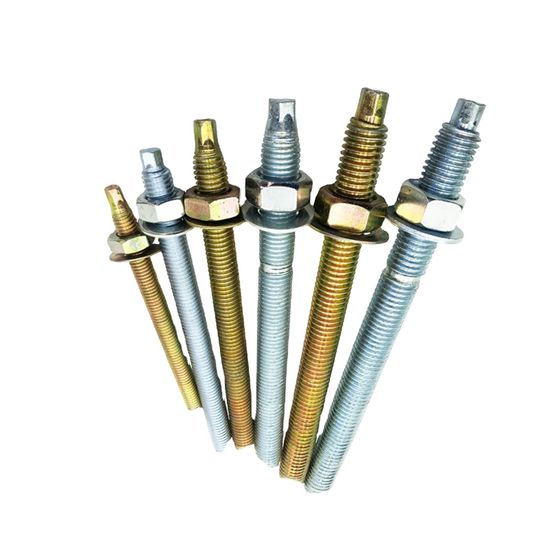

Химический болт используется для крепления стальных конструкций, таких как мосты, здания, башни и линии электропередач в бетоне. Они изготовлены из стального стержня с резьбой, покрытого антикоррозийным материалом и залитого эпоксидной смолой. Смола вступает в реакцию с бетоном, образуя прочную связь, которая надежно удерживает болт. Химические болты имеют ряд преимуществ перед другими крепежными элементами; их проще и быстрее установить, чем традиционные анкерные болты, и после установки они не требуют дополнительного обслуживания. Кроме того, химические болты обеспечивают превосходную сейсмостойкость из-за их высокой прочности сцепления.

Анкерный болт

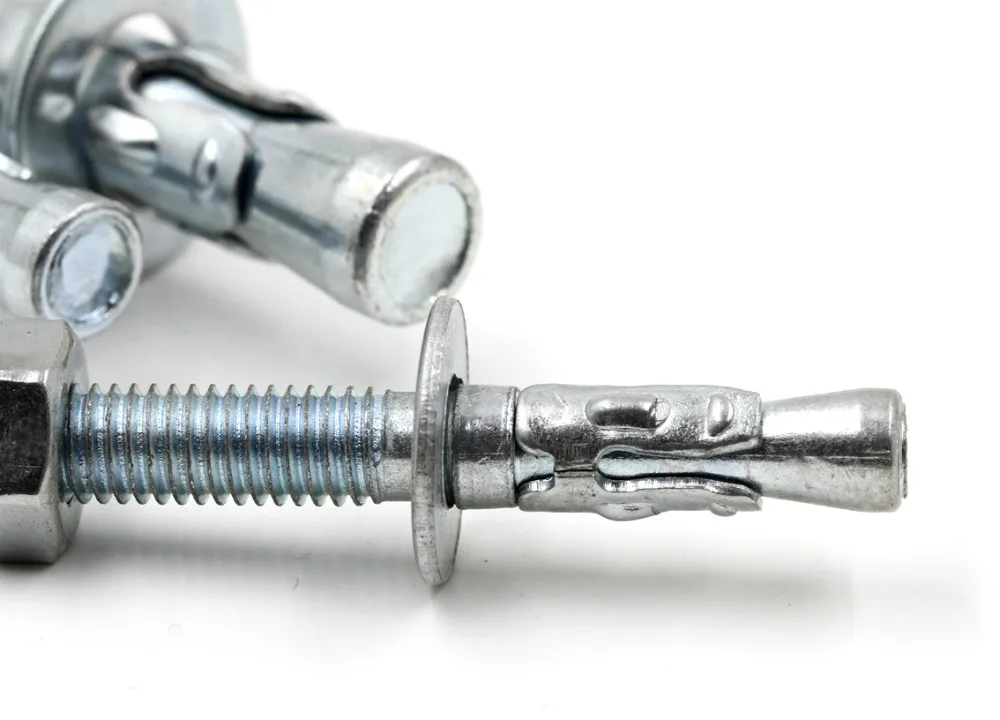

Анкерные болты используются во многих случаях, как химические болты; однако между ними есть некоторые ключевые различия. В то время как химические болты образуют прочную связь с бетоном, анкерные болты зависят от натяжения, чтобы оставаться на месте. Это означает, что установка занимает больше времени, так как гайки должны быть затянуты на каждом болте после его установки. Со временем анкерные болтовые соединения могут ослабнуть или даже выйти из строя из-за усталости или вибрации от тяжелой техники или ветровых нагрузок, если они не спроектированы и не обслуживаются должным образом. Кроме того, анкерные болтовые соединения могут соответствовать сейсмическим требованиям только с дополнительным усилением, что может значительно увеличить затраты.

Разница между химическим болтом и анкерным болтом

Преимущества химического болта

Одним из преимуществ химических болтов является то, что их можно затягивать или ослаблять без использования инструментов. Это делает их идеальными для применений, требующих частых регулировок, например, при строительстве строительных лесов или временных конструкций. Кроме того, химические болты с меньшей вероятностью ослабевают со временем, чем другие крепежные детали, что делает их идеальными для приложений с высокой вибрацией, таких как двигатели и машины.

Преимущества анкерных болтов

Одним из преимуществ анкерных болтов является то, что они обеспечивают высокую степень устойчивости. Это делает их идеальными для использования там, где требуется высокий уровень безопасности, например, при строительстве зданий и мостов. Кроме того, анкерные болты с меньшей вероятностью ослабевают со временем, чем другие крепежные детали, что делает их идеальными для приложений с высокой вибрацией, таких как двигатели и машины.

Недостатки химических болтов

Одним из недостатков химических болтов является то, что их может быть трудно удалить после установки. Это может сделать их непрактичными для использования в приложениях, где необходимо выполнять частые настройки. Кроме того, химические болты могут подвергаться коррозии со временем, если они подвергаются воздействию влаги или химикатов, что делает их непригодными для использования вне помещений.

Недостатки анкерных болтов

Одним из недостатков анкерных болтов является сложность их установки, если размер отверстия неточный. Кроме того, анкерные болты могут подвергаться коррозии со временем, если они подвергаются воздействию влаги или химикатов, что делает их непригодными для использования на открытом воздухе.

Заключение

При выборе между химическими болтами и анкерными болтами для вашего проекта важно учитывать все факторы, такие как время установки, стоимость, требования к сейсмическим характеристикам и долгосрочные потребности в техническом обслуживании, прежде чем принять решение.
