Анкерный болт – установка химического и механического анкеров + Видео
Анкерные крепления считаются самыми надежными и долговечными, некоторые из них практически невозможно вырвать, разве что с куском материала, в который анкерный болт закручен. Кстати, в переводе слово «анкер» обозначает «якорь» – пожалуй, это самое емкое и точное описание данной технологии.

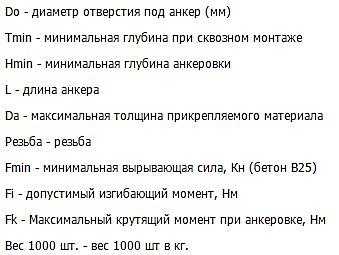

Анкерный болт – технические характеристики
Анкерные крепления уже давно известны как строителю-профессионалу, так и рядовому потребителю. В процессе установки анкер-болтов могут как по отдельности, так и в совокупности использоваться три силы: сила упора, сила трения и сила химической связи. В первом случае, чем глубже будет «сидеть» анкер в высверленном отверстии, тем лучше он будет сопротивляться нагрузкам, направленным на смятие или излом.
Сила трения же усиливается распорной конструкцией анкерного болта, тогда как химическая связь между самим крепежом и материалом, окружающим его, приводит к монолитности всей конструкции, как если бы болт стал частью самой стены. Анкеры могут работать как только по одному из описанных принципов, так и комбинировать сразу несколько. В зависимости от преобладания той или иной силы, все крепежи этого рода разделяют на два типа – химические и механические. Если описать оба типа в нескольких словах, то химические анкеры лучше всего подходят для пустотелых материалов, тогда как механические отлично закрепятся в твердом бетоне или монолитном кирпиче.
Монтаж анкерного болта – химическая реакция
Механические анкеры для того, чтобы закрепиться, создают внутри самого материала высокое напряжение и нагрузку. Это следует учитывать, если вы хотите сделать анкерное крепление в пустотелом кирпиче или ячеистом бетоне, поскольку оно в данном случае не будет надежным. А вот химические аналоги подходят для этих материалов идеально, поскольку они не создают внутреннего давления, да и вес анкерных болтов такого типа гораздо меньше механических. Принцип действия химических крепежей достаточно прост – клеящее вещество подается в заранее подготовленное и очищенное отверстие, заполняет все пустоты между поверхностью анкера и самим материалом и обеспечивает надежную связь, равномерно распределяющую нагрузку.
За счет этого крепеж можно устанавливать близко к краю материала, не опасаясь того, что он растрескается, ведь фактически крепеж и материал становятся одним целым.
Благодаря этому, соединение может быть даже крепче, чем мог бы обеспечить механический аналог. Пока клеящая масса затвердевает, химический анкер можно двигать, менять положение, корректировать глубину вхождения. Некоторые химические составы даже позволяют устанавливать крепеж при повышенной влажности или даже под водой, что сделало их незаменимыми при подводных строительных работах, например, возведении мостов. Срок эксплуатации анкеров данного типа – около полувека!
По способу монтажа химические крепежи делят на ампульные и инъекционные. В обоих случаях используются для реакции одни и те же вещества – отвердитель и синтетическая смола. При инъекционном вводе оба вещества смешиваются в статическом смесителе и подаются в отверстие, в случае с ампульным оба компонента раздельно находятся в одной стеклянной ампуле, которая при установке раздавливается и освобождает отвердитель и смолу.
Установка анкерных болтов – особенности работы
Установка механических анкеров довольно проста – высверлил отверстие, вставил анкер, ввинтил крепежный элемент. Но на надежность крепежа влияет множество факторов, в частности, особенности нагрузки, которые будет испытывать анкер. Если нагрузка направлена близко к осевой линии крепежа, а не перпендикулярно, его может под воздействием нагрузки вырвать. В зависимости от материала, в котором он завинчен, крепеж может вырвать с разрушением основы или без последствий для нее. В случае правильного направления нагрузки, но с превышением возможностей сопротивления материала, из которого изготовлен болт, его может попросту срезать.
К счастью, крепежи этого рода изготавливаются из очень высококачественных сплавов, так что в быту вам вряд ли удастся превысить их возможности. Выступающий над поверхностью анкер подвержен также влиянию сил на изгиб, что при чрезмерных нагрузках может сказаться на его целостности. Поэтому старайтесь, чтобы над поверхностью оставалось не больше положенного, или чтобы анкер не испытывал чрезмерных нагрузок. Также учитывайте воздействие химических реакций на материал, из которого изготовлен крепеж – если анкер не рассчитан на высокий уровень влаги, но постоянно ей подвержен, произойдет коррозия металла и быстрое разрушение болта.
Как крепить анкерные болты – что нужно знать?
Установка как химического, так и механического анкеров не требует особых знаний и навыков. Но для повышения надежности крепежа мы рекомендуем вам ознакомиться с нашими рекомендациями. Если вы не уверены в прочности основы под анкер, лучше перестраховаться и приобрести химический крепеж. Его смело можно устанавливать как в дерево, так и в бетон. Клеевой состав воздействует на основание самым положительным образом, во многих случаях даже укрепляя его.
Процесс установки начинается с высверливания отверстия нужного диаметра и нужной глубины. Обязательно очистите внутренние стенки от остатков крошева, продуйте отверстие грушей или насосом. Действуя строго по инструкции, смешайте клеевой состав и заполните им на две трети отверстие. Вращая анкер, установите его на нужную глубину в отверстие, попутно убирая лишний клей, который выдавит крепеж. Согласно инструкции, выждите положенное для застывания клея время, после чего можете использовать анкер по назначению.

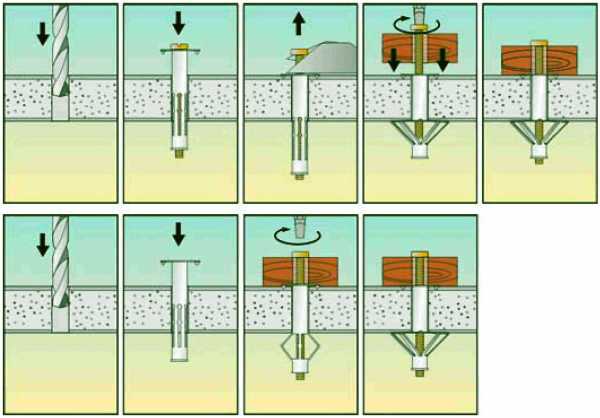

Механические крепежи в клее не нуждаются – они фиксируются благодаря расклиниваю втулки анкера внутри проделанного отверстия. Однако же его высверливание и очистка проводится так же тщательно, как и в случае с химическим вариантом. В отверстие вставьте клиновой анкер (если крепите деталь, то вставьте через нее) и вбейте его молотком, так, чтобы гайка уперлась в закрепляемую деталь или стенку. Соединительную гайку следует затянуть с некоторым усилием, но не чрезмерным. Результатом затяжки и будет расклинившийся анкер.
Есть и другие способы расклинивания, например, с помощью специального стержня, который забивается молотком вовнутрь уже после того, как в отверстие будет вставлен болт, а клиновой анкер с внутренней резьбой устанавливается с помощью специального стержня, чем-то напоминающего кернер. После того, как анкер вставлен в отверстие, инструмент вбивается внутрь крепежа, затем удаляется, и на его место ввинчивается крепежный винт.
Конечно же, готовыми крепежами пользоваться и быстро, и удобно, особенно если нужно установить большое их количество. Однако ничто не мешает в единичных случаях закрепить и самодельный механизм. Для этого вам понадобится любой болт или стержень и эпоксидная смола, на крайний случай – шпаклевка с отвердителем. На месте, где вы планируете установить самодельный анкер, следует высверлить отверстие, которое по диаметру будет немного больше болта.
Очистив его от крошек, продув насосом, наполовину заполните его эпоксидкой и, слегка постукивая по болту молотком, вращая его в отверстии, установите крепеж. Потеки вещества вытрите тряпкой и через некоторое время разровняйте слегка затвердевшую смолу вокруг анкера заподлицо. Уже через сутки вещество застынет окончательно, и вы сможете пользоваться крепежом.
remoskop.ru
Применение анкерного болта
К универсальным крепежным элементам относится анкер кольцо, разновидностей которого сегодня очень много. Причем, применяют их не только для крупного строительства, но и для обычных вещей: установить оконные или дверные блоки, повесить люстру, для крепления элементов мебели, натяжных потолков и прочего. Сегодня анкерный болт необходимый инструмент для домашнего хозяйства.
Устройство и применения
Состоит анкерный болт из основания и ножки, на которой есть резьба, а его головка выполнена в виде кольца. На конце крепежного элемента накручена гайка в виде конуса – ее целью является распор втулки. Его часто используют монтажники, для чего изначально крепят такие болты в стены – это очень удобно и надежно. Но в пустотелых материалах анкерное кольцо утрачивает свою универсальность и прочность, так как он предназначен для крепежа в полнотелый кирпич, строительный камень или бетон
Модификации анкерного болта
Модификаций такого крепежного элемента сегодня множество, так как одни изделия придумали для крепления в оконные рамы или деревянные поверхности, для которых также актуально купить пильный диск по дереву.
Столько ж много и материалов, из которых изготавливают анкерные болты. Анкерный болт можно встретить не только с кольцом, но и с другими дополнениями, такими как:
- пружинный дюбель;
- с гайкой или потайной головкой;
- клиновой анкер;
- анкер разжимной;
- анкер с крюком.
Каждый такой элемент имеет свое универсальное строение, благодаря которому получается тот необходимый крепежный эффект.
Как работает этот крепежный элемент?
Анкерный болт, если он правильно подобран, выдерживает высокую нагрузку на него благодаря универсальной конструкции. То есть, создается распорный эффект именно при закручивании болта, так как конусообразная гайка вкручивается во втулку и распирает ее. В основе анкерного болта лежит именно такой удерживающий метод распирания, являющийся сегодня довольно эффективным.
Понять, что анкерный болт установлен и закручен до необходимой степени нетрудно, так как вы почувствуете это в очередной раз поворота болта, когда нужно будет увеличивать усилия или возникает желание применить какой-нибудь рычаг – значит, болт полностью стал на место.
toolbuild.ru
Виды анкерных болтов. Монтаж и предназначение
При
строительстве совершенно любого здания, часто возникает необходимость крепления
к фундаменту различных элементов. В этом случае, используются специальные
анкерные болты для фундамента, которые устанавливаются в саму конструкцию еще
до того, как начнется заливка бетона. В этой статье мы подробно рассмотрим виды
анкерных болтов, их назначение, а также особенности, которые возникают при
монтаже.

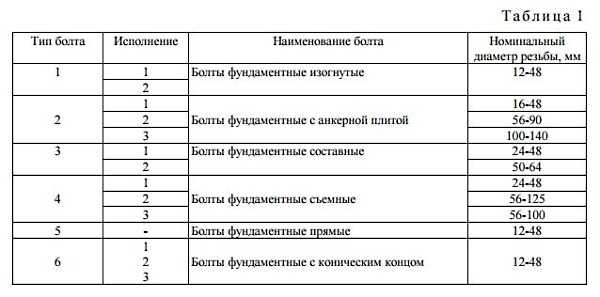

Виды анкерных болтов
Естественно, болты бывают различных видов в зависимости от своего предназначения. Стоит отметить, что различаются они не только формой или конструкцией, но и часто всего материалом изготовления и прочностью. Собственно, так мы имеем анкерные болты, ГОСТ – которым, собственно, и нормируются все размеры, параметры, назначение и так далее.

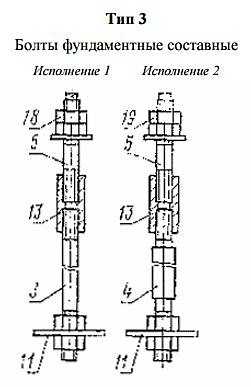

В первую очередь, стоит отметить составные анкерные болты. Они состоят из двух частей, которые соединяются между собой специальной муфтой. Нижняя часть при этом, после монтажа остается в бетонной конструкции, а верхняя часть закручивается муфтой.
Изогнутые анкерные болты отличаются своей нижней частью, которая имеет форму крюка. Такая конструкция монтируется в специальных колодцах или железобетонных основаниях, после чего, собственно, и заливаются раствором или бетонной смесью. Естественно, если существуют изогнутые болты, имеются также и прямые анкерные болты. Они монтируются следующим образом – фундамент заливается бетонным раствором, а в крепления фундаментного анкера проделываются отверстия необходимого диаметра. Для крепления используют эпоксидный или же силиксановый гель.
Болты с анкерной плитой устанавливают, перед тем как выполнить бетону заливку. Нижняя часть такого болта состоит из небольшой металлической пластины, которая крепится с помощью специальных резьбовых соединений, или же методом сварки. Также, довольно часто используются болты с коническим концом. В таких болтах, элементы устанавливаются в уже готовый фундамент. Так, он предназначен для крепления настенной мебели, бойлеров и других элементов. В свою очередь, фиксируется такой болт с помощью специальной разжимной цанги, которую расклинивают, таким образом, она надежно удерживает конструкцию.
И, конечно же, стоит отметить съемные анкерные болты, ГОСТ о которых гласит, что они должны состоять из 2-х частей. Первая часть – это нижняя обойма, которую монтируют в фундамент, а вторая часть – шпилька, которую устанавливают после бетонирования.
О монтаже анкерных болтов
Теперь, об установке и монтаже анкерных болтов. В фундаменте, такие болты, как правило удерживаются за счет силы трения, упора или же склеивания. Силу трения обеспечивают большие нагрузки, которые оказывает фундамент на крепежное изделие. Упором называется нагрузка, которая возникает за счет сил упругости самого элемента – анкерного болта, а склеиванием называется компенсация нагрузок, которая возникает в результате касательных напряжений с самим материалом основания.
Монтаж анкерных (отметим, именно фундаментных) болтов, производят в несколько этапов. Перед этим, болты нужно тщательно осмотреть, и убедившись в их исправности, приступать к работе. На первом этапе выполняются подготовительные работы, в ходе которых определяются места крепления болтов. Здесь главное знать одно – нельзя их монтировать под дверными проемами.
Далее, происходит установка анкерных болтов в основу. При этом, анкер должен погрузиться по середине основания, а расстояние между болтами должно быть, как минимум, в 2 раза больше глубины вхождения. После установки анкеров, необходимо подождать, пока смесь застынет, а после приступить к последнему этапу – скреплению, в результате которого устанавливают металлические пластины или же деревянные доски.
Еще похожие и нужные статьи:
– Ящик для инструмента и крепежа
– Сравнительный анализ дрелей и перфораторов
– Все о станках на MegaStroika.biz
– Все о бетонах на МегаСтройка.biz
загрузка…
www.megastroika.biz
Анкерный болт с гайкой: сфера применения и разновидности
Анкерным болтом в строительстве называют специальный узел, применяемый для крепления стоек и колонн к бетонному фундаменту. Используется это соединение и в других местах, там, где необходима особая прочность конечной конструкции. Помимо анкерного болта, существует еще несколько разновидностей анкеров – забивной, клиновый, крюковый и др. Отличают их друг от друга конструктивные особенности и сфера использования.
Анкерный болт с гайкой нужен для крепления тяжеловесных строительных элементов, конструкций, испытывающих большие нагрузки, и т.д. к полнотелому бетону или кирпичу. Им закрепляют, к примеру, ворота, лестницы, кабельные лотки, трубопроводы, стальные конструкции и т.д. Часто этот строительный крепеж применяют для фиксации тяжелых навесных строительно-конструктивных элементов.Изготавливают болт анкерный с гайкой из стали и покрывают сверху защитным слоем желтого цинка. Это стержень, на который нанесена резьба, с конусообразным хвостиком. Оснащен он передвижной муфтой, имеющей продольные прорези, а также шайбой. Гайка – шестигранная.
Кроме крепления конструкций особой важности, анкерный болт с гайкой часто применяется там, где имеется необходимость время от времени демонтировать строительные элементы. Такой периодический демонтаж, к примеру, может понадобиться для проведения профилактических или регламентных работ. В быту этот род крепления чаще всего применяется при монтаже навесных потолков, дверных коробок и оконных рам. Анкерными болтами крепят стойки каркаса каркасно-щитовых домов к фундаменту и т.д.
Крепится анкерный болт с гайкой следующим образом. Когда завинчивается гайка, муфта начинает наползать на хвостик, в результате чего происходит распирание. За счет того, что происходит деформация самой муфты у основания, крепление происходит практически по всей длине болта. Вместо гайки анкер может быть оснащен крюком или кольцом.
К особенностям технологии соединения деталей с использованием подобных крепежных элементов относится необходимость в точном расчете глубины отверстия под анкерный болт с гайкой. Это вызвано тем, что клин должен обязательно упереться в дно, иначе анкер может провалиться слишком глубоко.
Напоследок предоставим немного общих сведений. Анкер означает в переводе с английского «якорь», что как нельзя лучше отображает его назначение. Необходимый момент сцепления при таком креплении обеспечивается не напрямую, а через своеобразный якорь.
Для того чтобы конструкция получилась прочной, нужно использовать анкер, купить который можно в любом ближайшем магазине стройматериалов. Это один из надежнейших крепежных элементов. Широкий спектр применения анкерных болтов сделал их одними из самых востребованных у покупателей строительных крепежей.
