Анкерный болт с гайкой как работает: Болт анкерный с гайкой. Назначение, конструкция, применение

alexxlab | 28.04.2023 | 0 | Разное

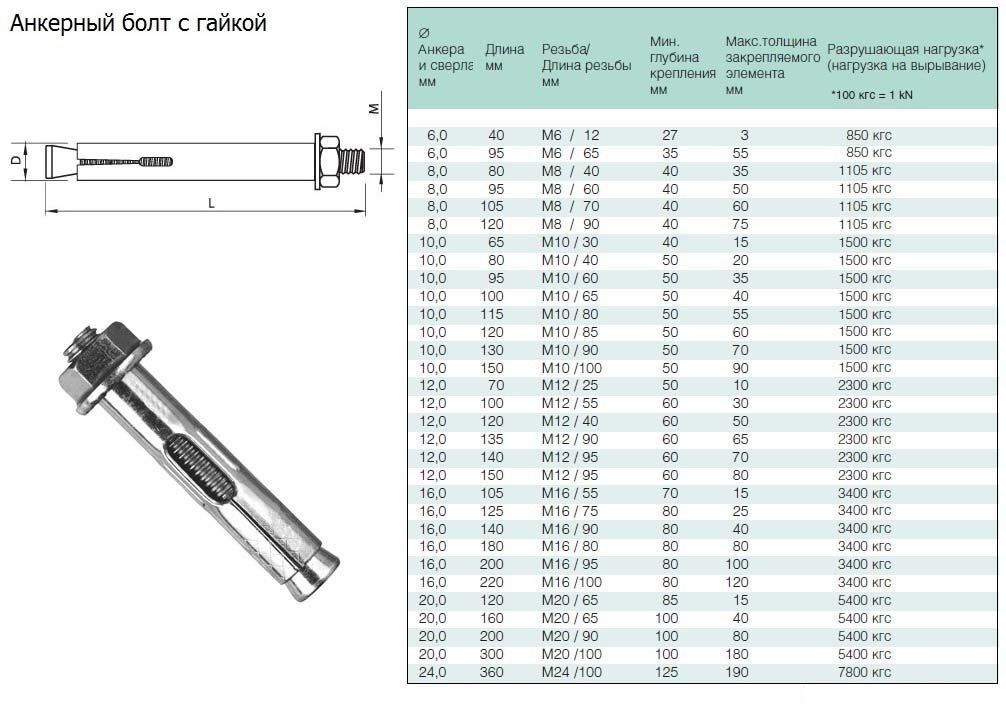

Анкерный болт с гайкой М8/10*60. Распорный анкер болт с гайкой 10х60.

Артикул: 101000038

  • Диаметр анкера: 10 мм
  • Размер резьбы: М8
  • Диаметр отверстия: 10 мм
  • Нагрузка на вырыв: 1.65 кН
  • Характеристики

Основные размеры

Размер резьбы
М8
Диаметр анкера
10 мм
Длина анкера (гильзы)
60 мм
Толщина прикрепляемого материала
15 мм

Параметры установки

Диаметр отверстия
10 мм
Используемый ключ
13

Эксплуатационные характеристики

Нагрузка на вырыв
1.65 кН
Применяется в материалах
полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера
углеродистая сталь
Покрытие анкера
желтопассированное гальваническое цинкование
Тип анкера
с гайкой
Производитель
Китай (без бренда)
Вес
32 г
Класс прочности резьбового элемента
5. 8

Другие размеры:

  • М5/6х25
  • М5/6х75
  • М6/8х25
  • М6/8х40
  • М6/8х65
  • М6/8х70
  • М6/8х85
  • М6/8х100
  • М6/8х120
  • М8/10х40
  • М8/10х50
  • М8/10х77
  • М8/10х97
  • М6/10х100
  • М8/10х125
  • М8/10х130
  • М8/10х150
  • М8/10х180
  • М8/10х200
  • М8/10х250
  • М10/12х60
  • М10/12х75
  • М10/12х100
  • М8/12х100
  • М10/12х130
  • М10/12х150
  • М10/12х180
  • М10/12х200
  • М10/12х250
  • М10/12х280
  • М10/12х300
  • М10/14х100
  • М10/14х120
  • М10/14х150
  • М10/14х200
  • М10/14х250
  • М12/16х65
  • М12/16х110
  • М12/16х150
  • М12/16х180
  • М12/16х220
  • М12/16х250
  • М12/16х300
  • М16/20х75
  • М16/20х110
  • М16/20х150
  • М16/20х200
  • М16/20х250
  • М16/20х300
  • М16/20х350
  • М16/20х400
  • М16/24х200

9,18 за штуку (50 штук в упаковке)

x 50 шт = 459,00

Наличие на складе в Санкт-Петербурге

в наличии
5 упаковок
20. 03.2023
более 87 упаковок

Анкерный болт с гайкой Tech-Krep 8х85 мм в Кемерово за 16.48 руб. в наличии

Анкерные болты с гайкой Tech-Krep 8х85 мм применяются для установки в бетоне, в кладке из полнотелого кирпича и пpиpодном камне. Материал: углеpодистая сталь холодного фоpмования. Оцинкованная ≥ 5 мкм.

Используется для сpедних нагpузок, может устанавливаться на небольшом pасстоянии от дpугих анкеpов и кpая бетона. Устанавливается в предварительно просверленное отверстие.
Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Анкерные болты с гайкой применяются для крепления самонесущих, ненесущих конструкций, металлических, деревянных балок пеpекpытия, фасадных систем, инженерного оборудования. Широко используется для монтажа подвесных инженеpных коммуникаций.

Преимущества анкерного болта с гайкой Tech-Krep:
  • малые межосевые расстояния;
  • малые расстояния до края;
  • быстрый сквозной монтаж;
  • нагрузка может быть приложена сразу после монтажа;
  • подходит для применения в различных базовых материалах благодаря принципу расклинивания.

С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

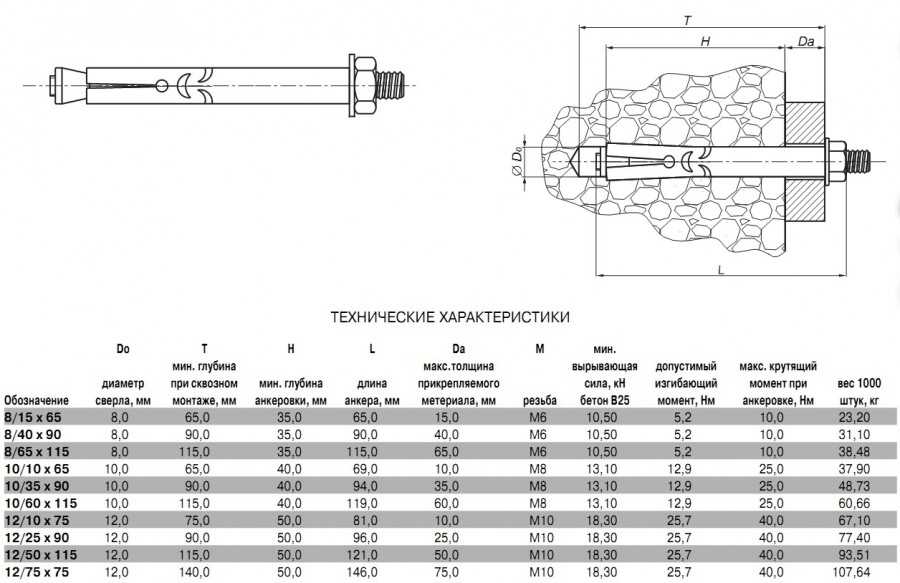

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие. При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия. В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

Установка анкера осуществляется в три этапа.

✔ Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

✔ Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

✔ Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Анкер имеет большую зону расклинивания, которая позволяет производить монтаж в основания низкого качества, например, при работах в зданиях старой постройки, а также, когда сложно определить структуру материала основания. Еще одно преимущество анкерного болта в том что его можно монтировать электроинструментом, например гайковертом или ключом с головкой.

Вы можете смело использовать анкеры Tech-Krep для ремонта и строительства, и быть уверены в прочности полученного соединения!

В полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

    Что такое анкерный болт Роула? Работа и использование

    20 февраля 2023 г. 20 февраля 2023 г. | 12:34

    Анкерные болты имеют различное промышленное применение, часто используются для крепления конструкций, машин и оборудования к бетону. Анкерные болты Rawl специально разработаны для этой цели и обладают рядом преимуществ по сравнению с другими типами анкерных болтов. В этом сообщении блога мы обсудим анкерные болты, их многочисленные области применения и почему они являются лучшим выбором для вашего проекта.

    Что такое анкерный болт Роула?

    Необработанный анкерный болт — это тип крепежа, специально предназначенный для крепления объектов к бетонным или другим каменным поверхностям. Они состоят из двух компонентов: расширительного щитка, вставляемого в предварительно просверленное отверстие на поверхности каменной кладки, и гайки с шайбой, затянутых на открытом конце болта. Когда гайка затягивается, она вытягивает расширительный щит наружу, прижимая его к краям отверстия в поверхности каменной кладки. Это создает невероятно прочную связь между защищенной конструкцией и опорной кладкой.

    Как работает анкерный болт Роула?

    Анкерные болты с решетчатым профилем обеспечивают дополнительную поддержку компонентов конструкции во время установки. Резьбовой стержень обеспечивает дополнительное сцепление при ввинчивании в бетонные или каменные поверхности, что позволяет им оставаться надежно закрепленными даже при экстремальном давлении или нагрузке. После правильной установки необработанные анкерные болты могут обеспечить большую устойчивость и поддержку фундамента вашего здания или других структурных компонентов.

    Анкерный болт Rawl Используется

    Анкерные болты Rawl могут использоваться в различных случаях, когда требуется прочная анкеровка. Общие области применения включают:

    • Крепление колонн или балок из конструкционной стали к бетонному фундаменту.
    • Крепление крупного оборудования, такого как насосы или генераторы, к бетонному полу.
    • Крепление подпорных стен или настилов к бетонным основаниям.
    • Крепление металлических труб или кабелепроводов к стенам или потолкам.

    Почему стоит выбрать анкерный болт Rawl?

    Анкерные болты Rawl обладают многочисленными преимуществами по сравнению с другими типами креплений, когда речь идет о закреплении объектов на месте. Их невероятно легко установить — все, что вам нужно, это дрель и гаечный ключ, — что делает их идеальными для проектов «сделай сам», когда время ограничено. Кроме того, необработанные анкерные болты обеспечивают превосходную удерживающую способность по сравнению с обычными гайками и болтами, что делает их идеальными для тяжелых условий эксплуатации, таких как перечисленные выше. Наконец, необработанные анкерные болты имеют антикоррозионное покрытие, обеспечивающее долгий срок службы даже в суровых условиях.

    Заключение

    :

    Выбор правильного типа крепежа для вашего проекта может существенно повлиять на производительность и долговечность. Для проектов, требующих превосходной прочности анкеровки, анкерные болты являются отличным выбором благодаря простоте установки и превосходной удерживающей способности по сравнению с традиционными гайками и болтами. Если вы ищете эффективный способ крепления конструкций, машин или оборудования на каменных поверхностях, таких как бетонные стены или потолки, то необработанные анкерные болты должны быть в верхней части вашего списка!

    Абхишек Модак

    Абхишек — опытный блогер и отраслевой эксперт, который делится своими взглядами и знаниями по различным темам. Своими исследованиями Абхишек предлагает ценные идеи и советы профессионалам и энтузиастам. Подпишитесь на него, чтобы получить экспертные советы о последних тенденциях и разработках в металлургической промышленности.

    Что такое анкерные болты? Использование, размеры и свойства

    Блог Thepipingmart Крепеж Что такое анкерные болты? Использование, размеры и свойства

    17 января 2023 г. 17 января 2023 г. | 17:08

    Если вы работаете в строительной отрасли, скорее всего, вы слышали об анкерных болтах. Но что это за болты и почему они так важны? В этом сообщении блога подробно рассматриваются анкерные болты и их использование.

    Анкерные болты — это крепежные детали, которые прикрепляют объекты или конструкции к бетонным или кирпичным стенам. Обычно они изготавливаются из стали, но также могут быть изготовлены из цинка, алюминия, латуни, бронзы, меди и нержавеющей стали. Анкерные болты бывают разных форм и размеров в зависимости от применения и могут быть рассчитаны на нагрузку до 50 метрических тонн!

    Анкерные болты выполняют две основные функции. Во-первых, они обеспечивают анкерное крепление и соединяют два компонента. Во-вторых, они распределяют силы между двумя компонентами как можно более равномерно. Это особенно важно, если учесть, что анкерные болты должны выдерживать большой вес, не ломаясь и не выскальзывая из-под нагрузки.

    Чтобы анкерные болты правильно выполняли свою работу, отверстие, в которое вставляется болт, должно быть правильно просверлено. Отверстие должно быть как минимум в два раза шире диаметра самого болта и немного глубже длины болта, чтобы было достаточно места для того, чтобы он мог сидеть на одном уровне с его поверхностью после правильной затяжки. Кроме того, все открытые поверхности должны быть очищены перед установкой, чтобы предотвратить коррозию с течением времени.

    Анкерные болты Применение

    Анкерные болты, также известные как бетонные анкеры, представляют собой многоцелевые крепежные детали, используемые для различных строительных работ. Их можно использовать во многих материалах, от бетонных фундаментов и рам до стальных конструкций. Анкерные болты невероятно универсальны; их можно использовать как постоянные болты или со съемными приспособлениями. Кроме того, они бывают разных размеров и форм, чтобы соответствовать различным проектам. Анкерные болты являются незаменимой частью любого серьезного строительства или ремонта, предлагая гибкость и безопасность в надежной упаковке.

    Анкерные болты Свойства

    • Анкерный болт — это крепеж, используемый для соединения несущих и ненесущих элементов с бетоном.
    • Анкерные болты
    • изготавливаются из различных материалов, включая углеродистую сталь, нержавеющую сталь и оцинкованную сталь.
    • Наиболее распространенным типом анкерных болтов является распорный болт, который расширяется при затягивании, создавая надежное соединение.
    • Другие анкерные болты включают вставные анкеры, клиновые анкеры и анкерные втулки.
    • Размер и тип анкерного болта, необходимого для конкретного применения, зависит от поддерживаемой нагрузки и используемого бетона.

    Размеры анкерных болтов









      Размер

    00094
    Длина Крюк Длина резьбы
    3/8 6 1 1/2
    3/8 8 1 1/2
    3/8 10 1 1/2
    3/8 12 1 1/2
    1/2 6 1 2
    1/2 8 1 2
    1/2 10 1 2
    1/2 12 1 2
    1/2 14 1 2
    1/2 16 1 2
    1/2 18 1 2
    1/2 20 1 2
    1/2 24 1 2
    5/8 6 2 4
    5/8 8 2 4
    5/8 10 2 4
    5/8 12 2 4
    5/8 14 2 4
    5/8 18 2 4
    5/8 20 2 4
    5/8 24 2 4
    3/4
    6 3 4
    3/4 10 3 4
    3/4 12 3 4
    3/4 14 3 4
    3/4 16 3 4
    3/4 18 3 4
    3/4 24 3 4
    3/4 30 3 4
    3/4 36 3 4
    7/8 12 3 5
    7/8 14 3 5
    7/8 18 3 5
    7/8 24 3 5
    1 14 3 6
    1 15 3 6
    1 16 3 6
    1 18 3 6
    1 20 3 6
    1 24 3 6
    1 30 3 6
    1 36 3 6
    1 36 4 6
    1 1/4 18 3 6
    1 1/4 24 3 6

    Заключение:

    Анкерные болты играют решающую роль в любом строительном проекте, обеспечивая надежное крепление между двумя компонентами и равномерно распределяя силы между ними.
