Анкерный болт с гайкой размеры: Размеры анкерных болтов

alexxlab | 18.10.1984 | 0 | Разное

Содержание

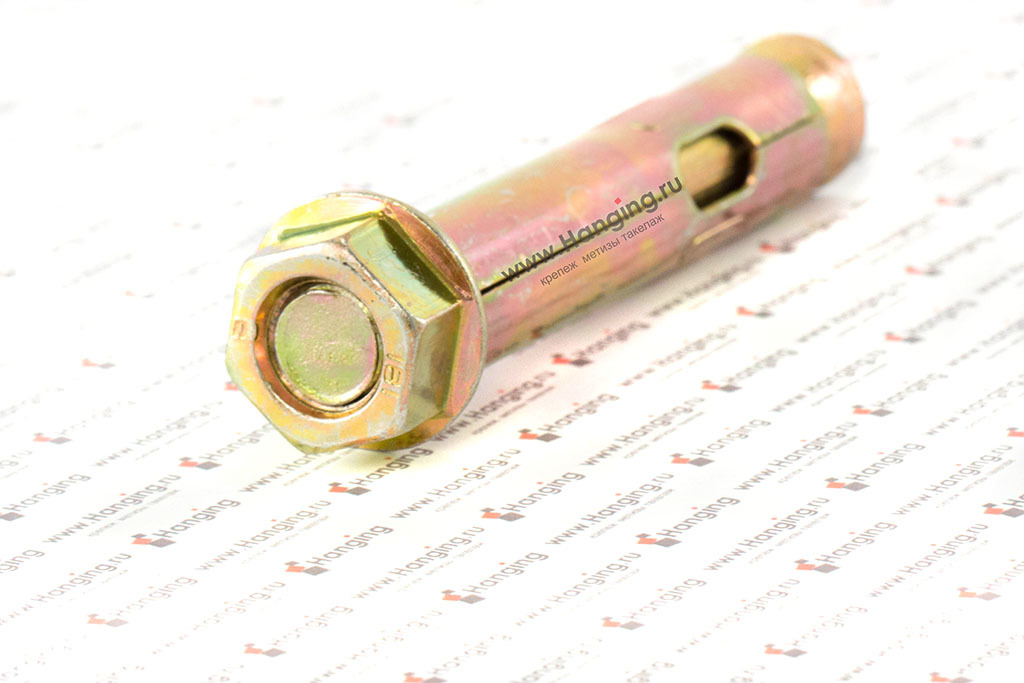

Анкерный болт с гайкой М10/12*100. Распорный анкер болт с гайкой 12х100.

Артикул: 101000047

Диаметр анкера: 12 мм
Размер резьбы: М10

Диаметр отверстия: 12 мм

Нагрузка на вырыв: 3.8 кН

Характеристики

Основные размеры

Размер резьбы: М10

Диаметр анкера: 12 мм

Длина анкера (гильзы): 100 мм

Толщина прикрепляемого материала: 50 мм

Параметры установки

Диаметр отверстия: 12 мм

Используемый ключ: 14

Эксплуатационные характеристики

Нагрузка на вырыв: 3.8 кН

Применяется в материалах: полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера: углеродистая сталь

Покрытие анкера: желтопассированное гальваническое цинкование

Тип анкера: с гайкой

Производитель: Китай (без бренда)

Вес: 72. 063 г

Класс прочности резьбового элемента: 5.8

Другие размеры:

М5/6х25
М5/6х75
М6/8х25
М6/8х40
М6/8х65
М6/8х70
М6/8х85
М6/8х100

М6/8х120
М8/10х40
М8/10х50
М8/10х60
М8/10х77
М8/10х97
М6/10х100
М8/10х125
М8/10х130
М8/10х150
М8/10х180
М8/10х200
М8/10х250
М10/12х60
М10/12х75
М8/12х100
М10/12х130
М10/12х150
М10/12х180
М10/12х200
М10/12х250
М10/12х280
М10/12х300
М10/14х100
М10/14х150
М10/14х200
М10/14х250
М12/16х65

М12/16х110
М12/16х150
М12/16х180
М12/16х220
М12/16х250
М12/16х300
М16/20х75
М16/20х110
М16/20х150
М16/20х200
М16/20х250
М16/20х300
М16/20х350
М16/20х400

М16/24х200

41,90 за штуку (10 штук в упаковке)

x 10 шт = 419,00

Наличие на складе в Санкт-Петербурге

в наличии: 11 упаковок
20. 09.2022: 29 упаковок
21.09.2022: более 95 упаковок

41,60 за штуку (25 штук в упаковке)

x 25 шт = 1 040,00

Наличие на складе в Санкт-Петербурге

в наличии: 4 упаковки
20.09.2022: 11 упаковок
21.09.2022: более 38 упаковок

Анкерный болт с гайкой: размеры и технические характеристики

В настоящее время существует огромное количество способов крепления к стенам, потолкам и другим элементам строительных конструкций. Часто возникает необходимость прикрепить к бетонной стене или кирпичной кладке каркас для обшивки наборными панелями, установить светильник и т.д. Во всех этих и многих других случаях вам поможет анкерный болт гайкой, который обеспечит надёжное крепление в любых условиях.

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, они не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

С гайкой;
Двухраспорным оснащенным гайкой;

Анкерный болт с гайкой представляет собой самый простой вид крепежа, с разными размерами. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии. Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки. Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкера в крепежном отверстии.

Двухраспорный анкерный болт, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении. Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком. Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Анкерный болт с гайкой: типо размеры и технические характеристики

Согласно техническим характеристикам использование анкерного болта возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается. Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать размера в 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24. Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

Типо размеры анкерного болта с гайкой, таблица

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным.

Для обеспечения необходимого качества необходимо чтобы:

Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

технические характеристики размеров двухраспорного клинового болта и как его крепить или установить

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка.

Как устроен анкерный крепеж с гайкой?

На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями. Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии.

Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций.

Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа.

Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры.

К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс.

Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы.

Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление.

Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров.

Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки.

Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления.

Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах.

Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления.

Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше.

Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа.

Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной.

Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа.

Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим.

После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Источник: https://remoskop.ru/stroitelnyj-ankernyj-bolt-gajkoj.html

Характеристики стали 35х

Применение стали 35Х

У данной стали весьма специфическая среда применения, но она имеет большую значимость, так как именно из этой стали чаще всего изготовляются наиболее важные части различных механизмов, в числе которых валы двигателей внутреннего сгорания, зубчатые передачи вращательного движения, а также оси и в некоторых случаях кольцевые рельсы.

Обозначение «сталь» дает нам понять, что сталь подпадает под категорию «Качественная». Это значит, что в составе стали 35Х количество вредных примесей ниже, чем у стали обыкновенного качества.
Цифра 35 отсылает нас к процентному содержанию углерода в составе сплава – в среднем 0,35 процента.
Буква «Х» в конце аббревиатуры сообщает нам о повышенном содержании в составе стали такого легирующего элемента, как хром.

Химический состав

Как и в любом другом случае, характеристики стали 35Х очень сильно зависят от легирующих элементов, входящих в ее состав. Именно они наделяют сталь основными свойствами, необходимыми для тех или иных условий. Для 35Х состав химических добавок таков:

Углерод – значительно повышает прочность и твердость стали, снижая пластичность – 0,35 %.
Кремний – незначительно повышает прочность, при этом не влияя на общую хрупкость – 0,22 %.
Марганец – прибавляет стали прочности, стойкости к ударным нагрузкам, не урезая ее в пластичности – 0,65 %.
Хром – незначительно повышающий твердость стали и защищающий ее от коррозии, путем образования оксидной пленки – 0,95 %.
Медь – также положительно влияет на коррозионную стойкость стали – до 0,3 %.
Никель – аналогично повышает стойкость к окислению, а также прочность и гибкость – до 0,3 %.

Так называемые «вредные примеси», содержащиеся в стали 35Х как сера и фосфор как раз неблагоприятно влияют на структуру, и, как следствие, на качество получаемой стали. Однако их содержание зачастую мизерно и в данном случае составляет всего лишь 0,035 % каждый.

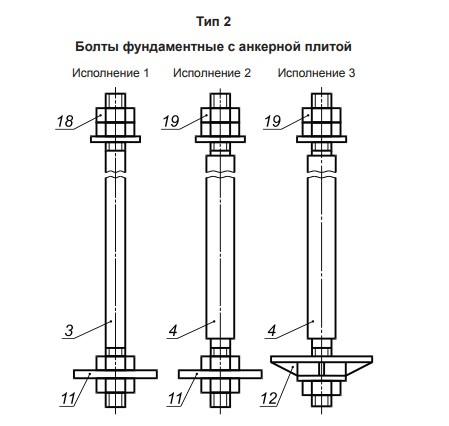

Диаметры анкерных болтов – ГОСТ 24379.1-2012 Болты фундаментные. Конструкция и размеры

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

варианту конструктивного исполнения;
сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Размер и вес анкеров

Назначение анкеров в строительстве — фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.

Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.

И всё же, основные характеристики для размеров будут длина и диаметр крепежа.

Маркировка анкеров

Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).

Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.

Назначение: для установки в бетон, газобетон, природный камень. Используется для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Маркировка/Обозначение крепежа: HNM

Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т. п. в потолок — в материалах типа бетон, натуральный камень, полнотелый кирпич

Маркировка/Обозначение крепежа: WAM

Забиваемый анкер с распорным клином

Применение: для ответственных креплений в бетоне без трещин, в кирпичной кладке (металлических балок перекрытия, фасадных систем, металлических лестниц, оборудования, подвесных инженерных коммуникаций)

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Забивной анкер-цанга латунная

Применение: крепление воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, ненесущих, декоративных, защитных конструкций

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Анкер-дюбель MOLLY для тонких плит

Применение: для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот)

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Применение: для крепления подвесных потолков в плотных строительных материалах

Маркировка/Обозначение крепежа: WAM / анкер потолочный с ушком

ТОП товаров из нашего каталога

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера. К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм.

Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

В разделе сайта «Строительный крепеж / Анкеры» Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.

Источник: https://goskrep.ru/articles/razmer-i-ves-ankerov/

Сроки изготовления болтов изогнутых исполнения 1.2

Время изготовления фундаментного болта тип 1.2 занимает не более 5 минут.

В первую очередь это оценят наши покупатели, которые находятся в Москве проездом и кому требуется не большая партия фундаментных болтов.

Количество до 50 комплектов изготовят в течение одного часа прямо на глазах заказчика.

При заказе объёмных партий анкерный болтов мы даем лучшие сроки изготовления не только в Москве, но и по всей России. Предоставляем гибкую систему скидок для постоянных оптовиков.

Как правильно сделать заказ на изготовление

Для быстрого оформления своей заявки, авторизуйтесь на сайте и воспользуйтесь формой заказа через корзину интернет — магазина в правом верхнем углу страницы.

Если Ваш заказ требует уточнений, воспользуйтесь формой заказа внизу страницы.

Для того, чтобы мы смогли быстрее Вам ответить, укажите свою электронную почту и телефон.

Если Вы желаете сразу получить счёт на оплату, Вам потребуется указать название организации и платежные реквизиты.

Укажите желаемую дату получения готового заказа и наименование транспортной компании через которую следует отправить Ваш заказ после изготовление.

Вы можете направить свою заявку сразу на нашу электронную почту: [email protected]

Все подробности Вы можете обсудить со своим менеджером по единому телефону.

Анкерный болт с гайкой: размеры и технические характеристики

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

С гайкой;
Двухраспорным оснащенным гайкой;

Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки.

Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкера в крепежном отверстии.

Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком.

Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Анкерный болт с гайкой: типо размеры и технические характеристики

Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать размера в 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24.

Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

Требования нормативного документа (ГОСТ)

В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться.

Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

Источник: https://masterok-remonta.ru/instrumenty/ankernyy-bolt-s-gaykoy-razmery.html

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

оконных и дверных рам;
бытового электрооборудования;
лестничных маршей;
подвесных потолков;
инженерных коммуникаций;
стальных конструкций.

Крепеж также используется для следующих целей:

фиксации металлического каркаса в фундаментной основе;
обеспечения надежного крепления с ячеистыми стройматериалами;
крепления массивных конструкций к бетонным и каменным стенам;
дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

Выполнить на поверхности разметку и обозначить точки установки фиксатора.
Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
Подготовленное отверстие тщательно очистить от пыли или продуть.
Установить анкерный болт с фиксируемым элементом в сформированную полость.
Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Анкерный болт размеры параметры гост

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм.

Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

Анкерный болт тип 1 исполнение 1 — анкерный болт по стандарту ГОСТ 24379.1-2012 (бывший ГОСТ 24379.1-80), используемый для крепления конструкций и оборудования в горизонтальные фундаментные основания. Представляет собой шпильку с изогнутым концом. На длинной части шпильки нарезана метрическая резьба, а изогнутая часть шпильки фундаментного анкера позволяет надёжно фиксироваться в фундаменте.

Фундаментный анкер ГОСТ 24379.1-2012 производится из углеродистой стали Ст3сп (Ст3), Ст20. Возможно выполнение анкера из низколегированной стали марки 09Г2С. Также, возможно производство фундаментных анкеров типа 1 из нержавеющей стали A2 (AISI 304, Ст 08Х18Н10) или А4 (AISI 316, 02Х17Н14М2).

В таблице приведены неизменные параметры фундаментного анкерного болта ГОСТ 24379.1-2012, типа 1, исполнения 1. Длина анкера определяется потребителем. Срок производства фундаментных анкерных болтов — пять календарных дней.

Материал: углеродистая сталь или нержавеющая сталь.
Покрытие: без покрытия, горячий цинк, термодиффузионное цинкование.

Комплект состоит из шпильки, двух гаек ГОСТ ИСО 4032-2014 (бывш. ГОСТ 5915-70 (аналог гаек DIN 934) и шайбы ГОСТ 11371-78 (DIN 125).

Пример использования болта анкерного ГОСТ 24379.1, типа 1, исполнения 1:

В этой статье речь пойдет о изготовлении анкерных болтов по ГОСТ 24379.1-2012, 24379.1-80, их видах и размерах. Анкерные болты в основном используются в строительных работах, на начальных этапа постройки сооружений, каркасов. А именно в железобетонных конструкциях фундамента, для последующего крепления к ним деталей, оборудования и металлоконструкций.

Материалом для изготовления анкерных болтов служат углеродистые (Ст20, Ст3, Ст3сп), низколегированные (09Г2С), а также нержавеющие (08Х18Н10) сорта стали.

На уже готовые анкерные болты наносят специальные покрытия, если есть в этом необходимость или сам заказчик указал данный параметр. Болты с покрытием более устойчивы к агрессивным средам и как показывает практика, у таких болтов увеличивается срок службы. Покрытие может быть, как грунтовое так и лакокрасочное с применением цинка, которое увеличивает антикоррозийные свойства анкерных болтов. Примечание: они могут быть изготовлены и без покрытия.

Существует несколько типов исполнения анкерных болтов, сегодня мы рассмотрим тип 1.1 и 1.2.

Рис 1. Анкерные болты исполнения 1. 1 и 1.2.

Как вы можете увидеть их внешние различия незначительны. Отличием является основание болта: ровное или изогнутое.

Первый тип 1.1 анкерных болтов применяется в постройке основания зданий до его заливки.

Второй тип 1.2 применяется в колодцах фундамента зданий, после колодцы заливаются бетоном.

В зависимости от диаметра и материала, из которого изготавливаются анкера, будет меняться их длина, вес и площадь. Чтобы изготовить болт по стандарту ГОСТ 24379.1-2012 (24379.1-80) пользуются размерами из таблиц ниже. В таблицах приведены все необходимые размеры и вес анкерных болтов для двух исполнений 1.1 и 1.2.

Исполнение 1.1. Анкерный болт по ГОСТ 24379.1.

d – номинальный диаметр резьбы, мм;

P – шаг резьбы, мм;

l – длина изгиба, мм;

R – радиус изгиба, мм.

Таблица 1.

Технические характеристики анкерного болта исполнение 1. 1 по ГОСТ 24379.1-2012 (24379.1-80).

d, мм	d₁, мм	P, мм	l_{, мм}	l, мм	R, мм
М12	12	1,75	80	40	12
М16	16	2	90	50	16
М20	20	2,5	100	60	20
М24	24	3	110	75	24
М30	30	3,5	120	90	30
М36	36	4	130	110	36
М42	42	4,5	140	125	42
М48	48	5	150	150	48

Диаметры анкерных болтов исполнения 1.1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80): м12, м16, м20, м24, м30, м36, м42, м48.

Исполнение 1.2. Анкерный болт по ГОСТ 24379.1.

d – номинальный диаметр резьбы, мм;

P – шаг резьбы, мм;

r – радиус изгиба, мм.

Анкерные болты размеры. Исполнение 1.1 и 1.2. ГОСТ 24379.1.

Таблица 2.

Технические характеристики анкерного болта исполнение 1.2 по ГОСТ 24379.1-2012 (24379.1-80).

d, мм	d₁, мм	Р, мм	l_{, мм}	l₁, мм	l₂, мм	l₃, мм	r, мм
М12	12	1,75	80	100	50	25	8
М16	16	2	90	130	60	30	10
М20	20	2,5	100	160	80	40	10
М24	24	3	110	200	100	50	20
М30	30	3,5	120	250	120	60	20
М36	36	4	130	300	140	70	30
М42	42	4,5	140	350	170	85	30
М48	48	5	150	400	200	100	40

Диаметры анкерных болтов исполнения 1. 1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80): м12, м16, м20, м24, м30, м36, м42, м48.

Таблица 3.

Теоретический вес анкерных болтов исполнения 1.1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80).

Длина болта L, мм	Номинальный диаметр резьбы d, мм
Длина болта L, мм	12	16	20	24	30	36	42	48
300	0,35	0,66	—	—	—	—	—	—
400	0,44	0,82	1,32	—	—	—	—	—
500	0,52	0,97	1,57	2,35	—	—	—	—
600	0,61	1,13	1,81	2,71	4,55	—	—	—
710	0,71	1,31	2,09	3,10	5,16	7,59	—	—
800	0,79	1,45	2,31	3,42	5,66	8,31	11,81	—
900	0,88	1,60	2,55	3,77	6,22	9,10	12,89	17,41
1000	0,97	1,77	2,80	4,13	6,77	9,91	13,98	18,83
1120	—	1,95	3,10	4,56	7,43	10,85	15,29	20,53
1250	—	2,15	3,43	5,03	8,15	11,88	16,71	22,38
1320	—	—	3,60	5,28	8,53	12,43	17,47	23,37
1400	—	—	3. 79	5,55	8,99	13,10	18,33	24,51
1500	—	—	—	5,90	9,54	13,90	19,42	25,93
1600	—	—	—	6,26	10,10	14,70	20,50	27,35
1700	—	—	—	6,61	10,65	15,50	21,59	28,77
1800	—	—	—	—	11,21	16,29	22,68	30,19
1900	—	—	—	—	11,76	17,09	23,76	31,61
2000	—	—	—	—	12,32	17,89	24,85	33,03
2120	—	—	—	—	—	18,85	26,16	34,73
2240	—	—	—	—	—	19,81	27,47	36,44
2300	—	—	—	—	—	20,29	28,11	37,29
2360	—	—	—	—	—	—	28,76	38,07
2500	—	—	—	—	—	—	30,29	40,23
2650	—	—	—	—	—	—	—	42,26
2800	—	—	—	—	—	—	—	44,39

Диаметры анкерных болтов исполнения 1. 1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80): м12, м16, м20, м24, м30, м36, м42, м48.

выбор в зависимости от области применения

Содержание

1 Особенности конструкции и область применения
2 Правила выбора
- 2.1 Основные разновидности анкеров с гайками
- 2.2 Подбор размеров
3 Технология установки

Анкерный болт с гайкой – это самый востребованный в настоящее время крепежный элемент для бетона, кирпича и иных монолитных оснований, так как позволяет провести работу с минимальными затратами времени и усилий. Как правильно подобрать анкер, оснащенный фиксирующей гайкой, и произвести монтаж крепежного элемента, читайте далее.

Крепежный анкерный элемент с фиксирующей гайкой

Особенности конструкции и область применения

Анкерный болт с фиксирующей гайкой состоит из следующих частей:

металлического стержня с резьбовой частью с одной стороны и конической частью с другой;
распорной втулки, посредством которой и производится фиксация предметов к какой-либо поверхности или относительно друг друга;
гайки, при помощи которой и производится фиксация (крепление). Гайка анкерного болта изготавливается из высокопрочных материалов с дополнительным защитным покрытием и может быть различной формы, например, шестигранная.

Основные составляющие конструкции анкера с гайкой

При помощи данного вида крепежа можно:

собирать конструкции, состоящие из нескольких элементов, например, вышки для линий электропередач, столбы освещения, ограждения и так далее;
производить крепление отдельных видов конструкций к полу, потолку, стене, асфальту и так далее, причем как на промышленном, так и на бытовом уровне.

Правила выбора

Подбор анкеров с гайками производится в зависимости:

от вида крепежного элемента;
от размеров крепежа, способного выдержать определенный вес закрепляемой конструкции.

Основные разновидности анкеров с гайками

Анкерные крепежи, оснащенные фиксирующими гайками, могут быть одного из следующих видов:

стандартные изделия (как показано на рисунке выше). Используются преимущественно в бытовых целях, например, для подвешивания книжной полки, крепления вешалки, двери и так далее;
двухраспорные анкеры – стандартные крепежные элементы дополняются одной или двумя, в зависимости от конструкции, распорными гильзами, что позволяет получить более прочное крепление. Двухраспорные анкерные болты преимущественно используются при необходимости крепления каких-либо приспособлений к бетону или кирпичу, имущему трещины и/или небольшие пустоты;

Крепежный анкер с двумя распорными гильзами

анкеры с крючком или петлей. Основное отличие – наличие дополнительного приспособления (крюка, петли) с гайкой. Такие крепежи используются при необходимости подвешивания отдельных видов предметов, например, светильников, к потолку или стенам;

Анкерный болт для подвешивания

болт-шпилька. Такая разновидность используется при необходимости выполнения сквозного крепления или соединения деталей между собой.

Анкер для сквозного соединения

Подбор размеров

Выбор анкера также основывается на размерах крепежного элемента.

Основные размеры – это:

длина анкерного болта;
диаметр крепежного элемента, от которого зависит диаметр сверла, необходимого для проведения корректной установки с максимальным запасом прочности;
глубина анкеровки, то есть расстояние, на которое необходимо вставить крепежный болт в основание;
минимальная длина сквозного монтажа;
диаметр резьбы, на основании которого подбирается размер фиксирующей гайки, например, М 16.

На основании размеров болта устанавливаются и технические характеристики крепления, к которым относятся:

толщина закрепляемого предмета;
вращающая сила;
изгибающий момент;
крутящий момент.

Выбор анкеров с гайками по размерам

Технология установки

Монтаж анкерного болта с фиксирующей гайкой своими руками производится в следующем порядке:

подготовка инструментов (рулетка, маркер, перфоратор, гаечные ключи и так далее) и дополнительных элементов (шайбы), а также выбор сверла. Если производится монтаж анкера с диаметром 12 мм, то и сверло потребуется диаметром 12 мм;
подготовка отверстия (сверление). Глубина отверстия должна совпадать с заявленной в технической документации длиной анкеровки;
очищение отверстия. Для получения более прочного сцепления анкера с основанием необходимо из отверстия удалить пыль и остатки грязи от сверловки;
установка анкера в отверстие;

Технология установки анкера с гайкой

подготовка к креплению: монтаж шайбы, навешивание;
закрепление полки, светильника или любого иного предмета с помощью гаечного ключа.

Закрепление предмета гайкой на анкерный болт

Более подробно процесс монтажа анкера представлен на видео.

При выборе анкерных болтов так же рекомендуется уделять внимание производителю. Наибольшей популярностью пользуются такие компании, как Хилти (Лихтенштейн) и Фишер (Германия).

Анкерный болт с гайкой: размеры, гост, вес, монтаж

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др.

Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа.

Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

качество материала, в которой устанавливается анкер;
тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

фундаменты из бетона;
стены и перегородки из бетона и кирпича;
плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

балки из металлопроката различного типа;
элементы подвесных потолочных конструкций;
светильники и люстры;
деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
элементы лестничных конструкций;
несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

путем расклинивания распорной втулки внутри отверстия;
за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки.

Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др.

Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным.

При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии.

В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью.

При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона.

Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом.

Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера.

После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции.

При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен.

Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

Оценка статьи:

Источник: https://xn—-8sbahrqjcl3ak1a.xn--p1ai/raznoe/diametry-ankernyx-boltov-gost-24379-1-2012-bolty-fundamentnye-konstrukciya-i-razmery.html

Анкерный болт с гайкой размеры

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

С гайкой;
Двухраспорным оснащенным гайкой;

Анкерный болт с гайкой: типо размеры и технические характеристики

Типо размеры анкерного болта с гайкой, таблица

Требования нормативного документа (ГОСТ)

Правила монтажа анкерного болта с гайкой

Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

masterok-remonta.ru

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан.

Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка.

На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии.

Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию.

Именно из таких документов мы и можем узнать в случае необходимости технические параметры.

На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень.

В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление.

Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки.

Усиленный вариант – двухраспорный крепеж

Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления.

Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

remoskop.ru

1 Технические характеристики анкера – универсальность и прочность

Стандартный анкерный болт с гайкой различного диаметра состоит из специальной двухраспорной гильзы, стальной шпильки с расширенной нижней частью и рифленой резьбой, на которую накручивается гайка. Гильза имеет дополнительные каналы (рассечения), предназначенные для упрощения процесса анкеровки, а наверху болта располагается пресс-шайба для облегчения общего процесса монтажа.

По стандартам ГОСТ и различным ТУ, анкер с гайкой маркируется заглавной буквой «М» и цифрой, которая указывает на размерность. Размеры можно узнать по специальной таблице. В строительстве наиболее распространен анкерный болт с гайкой 20х200.

А также и анкерный болт с гайкой 8х85 как универсальный вариант, который способен выдерживать высокие нагрузки при отличном показателе долговечности и надежности. Показатели нагрузки, как и размеры, также отражены в специальной таблице.

Например, самый маленький тип распорного анкера М5 (8х6,5х18) способен выдержать до 800 килограммов нагрузки, так как его показатель по таблице равен 800 кгс, что примерно равнозначно.

Принцип работы болта с гайкой достаточно прост.

При вкручивании крепежного элемента в бетонное основание или другой полнотелый строительный материал происходит постепенный процесс «распора», и втулка расходится в полученном отверстии, создавая максимально надежное крепление.

Особенностью такого типа анкера является мощная, литая шпилька, которая обладает повышенной прочностью. Наличие шайбы не позволяет гайке закручиваться вместе со шпилькой и служит стопорным кольцом.

Область применения подобного крепежа в строительстве достаточно широка. Анкерный болт способен выдерживать серьезные нагрузки и используется для крепления различного оборудования, лестниц, навесов, кондиционеров.

Из-за высоких нагрузок не рекомендуется применять такой анкер для гипсокартона и других непрочных и не полнотелых материалов.

При выборе болта обязательно следует обращать внимание на толщину поверхности строительных материалов и диаметр крепежного изделия.

tutmet.ru

Стандарты, СНиПы, материалы для изготовления

Источник: https://remontdoma.guru/instrumenty-i-materialy/ankernyj-bolt-s-gajkoj-razmery.html

Размер и вес анкеров

И всё же, основные характеристики для размеров будут длина и диаметр крепежа.

Маркировка анкеров

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Маркировка/Обозначение крепежа: HNM

Маркировка/Обозначение крепежа: WAM

Забиваемый анкер с распорным клином

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Забивной анкер-цанга латунная

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Анкер-дюбель MOLLY для тонких плит

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Применение: для крепления подвесных потолков в плотных строительных материалах

Маркировка/Обозначение крепежа: WAM / анкер потолочный с ушком

ТОП товаров из нашего каталога

Источник: https://goskrep.ru/articles/razmer-i-ves-ankerov/

Анкерный болт с гайкой

Анкерный болт с гайкой используется для производства монтажа необходимых конструкций в полнотелых материалах.

Анкерный болт с гайкой – крепежный элемент, конструкция которого разработана для обеспечения максимально надежной фиксации деталей элементов, отличающихся большими габаритами и весом.

Анкерный болт с гайкой представляет собой конструкцию из:

корпуса;
внутреннего болта;
пластиковой прокладки;
гайки.

Особенности изделия

Анкерный распорный болт отличается надежностью и прочностью. Он обеспечивает быстроту и удобство монтажа (демонтажа). При необходимости такой анкер легко можно извлечь из основания.

Перед тем как выбрать анкерный болт для выполнения каких-либо строительных задач, следует ознакомиться не только с техническими особенностями его эксплуатации, но и рекомендациями к монтажу.

Характеристики анкерного болта с гайкой

Обозначение	Do диаметр сверла, мм	Т мин. глубина при сквозном монтаже, мм	H мин. глубина анкеровки, мм	L длина анкера, мм	Da макс. толщина прикрепляемого материала, мм
8 х 40	8	40	25	40	10
8 х 65	8	65	35	65	15
8 х 85	8	85	35	90	40
10 х 40	10	40	35	45	10
10 х 50	10	50	40	55	20
10 х 75	10	75	50	80	40
10 х 95	10	95	40	100	50
12 х 60	12	60	35	65	15
12 х 100	12	100	50	105	50
12 х 130	12	130	50	135	75
16 х 150	16	150	60	155	80
20 х 150	20	150	60	155	80
Обозначение	M резьба	Мин. вырывающая сила, кН (бетон В25)	Допустимый изгибающий момент, Нм	Макс. крутящий момент при анкеровке, Нм	Вес 1000 шт., кг
8 х 40	М6	10,5	5,2	10	16,28
8 х 65	М6	10,5	5,2	10	24
8 х 85	М6	10,5	5,2	10	29,42
10 х 40	М8	13,1	12,9	25	28,22
10 х 50	М8	13,1	12,9	25	32,24
10 х 75	М8	13,1	12,9	25	45
10 х 95	М10	18,3	25,7	40	54,1
12 х 60	М10	18,3	25,7	40	54,4
12 х 100	М10	18,3	25,7	40	88,16
12 х 130	М10	18,3	25,7	40	111,16
16 х 150	М12	22,8	32,1	50	205
20 х 150	М20	27,4	38,5	60	365,7

Чертеж анкерного болта с гайкой

Правила монтажа анкерного болта с гайкой

Даже если анкерный болт был выбран правильно для закрепления и удерживания каких-либо деталей, исходя из их веса и размера, неправильный монтаж может привести к тому, что конструкция ослабнет и потеряет свои эксплуатационные характеристики.

Среди основных правил, обеспечивающих надежное и долговечное крепление анкерного болта с гайкой:

В конструкции проделывается отверстие необходимого размера, чтобы распорная втулка могла войти в него с небольшим натягом.
Полученное отверстие очищается от пыли и остатков крошек металла, оставшихся после сверления – это делается для более надежной фиксации крепежного элемента.
В отверстие вставляется анкерный болт, гайка затягивается до полной фиксации распорной втулки.

Вес и размер анкерных болтов с гайкой: соответствие ГОСТУ

Поскольку анкерные болты с гайкой, также как и прочие крепежные элементы, – сложные монтажные изделия, они должны обязательно иметь техническую документацию, содержащую необходимую информацию о максимально допустимых возможностях изделия. Помимо этого, анкерные болты имеют ГОСТ, который подразделяет их на категории и разновидности, в зависимости от того, какую нагрузку, выраженную в килограмм-силе, они могут выдержать; по размеру и диаметру.

Принцип работы

Анкерный болт работает следующим образом:

Ровная и цельная конструкция в собранном виде вставляется в отверстие.
При закручивании гайки внутренний болт втягивается в корпус, на конце которого есть специальные разрезы, расширяющиеся в момент кручения гайки.
Когда гайка закручена до упора, на корпусе внутри стены разрезанные части расширены до максимально и за счет этого деталь держится в стене.

Технические требования при монтаже анкерного болта с гайкой

Согласно технической документации монтажа анкера с гайкой можно выполнять лишь в твердых полнотелых материалах (цельный кирпич, бетон, природный камень). Важно серьезно отнестись к подбору размера изделия. От этого зависит, насколько качественным будет крепление.

Характеризуются анкерные болты с гайками следующими параметрами:

наружный диаметр корпуса изделия;
общая длина крепежа;
диаметр резьбы внутреннего болта.

Линейка длин данного крепежного элемента начинается с 18 мм.

Самый длинный вариант имеет длину 400 мм. Наружный диаметр варьируется в пределах 8-30 мм., и определяет диаметр сверла, которым будет выполняться отверстие в стене.

Диаметр резьбы внутреннего болта может быть в пределах от М6 и до М24.

Так же к справочным параметрам анкерного болта относятся:

усилие извлечения анкера из материала;
толщина детали, которую можно прикрепить;
минимальный момент затяжки.

Дополнительные материалы:

Цена на болты анкерные
Цена на гайки
Цена на болты футеровочные

Источник: https://www.zavodsz.ru/fundamentnye-bolty/ankernyj-bolt-s-gajkoj.html

Анкерный болт с гайкой

Предназначен для надежного монтажа тяжелых элементов (металлоконструкций, кронштейнов, ограждений, консолей, профилей и др.) к твердому основанию, способному выдержать вес значительной конструкции.

Анкерный болт с гайкой рекомендуется к применению в таком основании как: бетон, бетонные перегородки, природный камень, полнотелый кирпич, иногда возможен монтаж в пустотелом кирпиче или пустотных блоках.

Не рекомендуется осуществлять монтаж в пенобетоне, гипсолите, асфальте, гипскартоне, ракушечнике и других неплотных материалах.

Конструкция и монтаж

Анкер состоит из шпильки с распором, внешней оболочки и гайки с запрессованной шайбой. При закручивании гайки, шпилька с распором перемещается в сторону гайки, расклинивая, таким образом, внешнюю оболочку, которая, в свою очередь, упирается в стенки отверстия. Анкер изготовлен из оцинкованной (желтопассивированой) стали.

Монтаж анкерного болта производится в следующем порядке:

Просверлить отверстии соответствующего анкеру диаметра
Очистить отверстие от пыли и крошек основания
Установить в отверстие анкер (вместе с закрепляемой деталью) и несильно забить его молотком до упора
Закрутить гайку на 3-5 оборотов

Технические характеристики

Не рекомендуется нагрузка на анкер, превышающая более чем на 25% от указанной в таблице. Данные приводятся для бетона плотностью 200-250 кгс/кв.см.

Для бетона большей плотности, следует увеличивать максимальную нагрузку, указанную в таблице, пропорционально возрастанию плотности бетона.

Для бетона с трещинами, необходимо скорректировать максимальную нагрузку путем умножения на коэффициент 0,6.

Источник: http://krepmir37.ru/ankernaya-tehnika/ankernyiy-bolt-s-gaykoy/

Анкерный болт с гайкой: параметры, монтаж, ГОСТ

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Конструкция анкерного болта с гайкой

Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию.

Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Параметры и требования нормативного документа

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание).

Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг.

На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры.

Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт.

Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм.

Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм.

С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Правила монтажа

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

Источник: http://met-all.org/metalloprokat/metizy/ankernyj-bolt-s-gajkoj-parametry-montazh-gost.html

Гайки и шайбы | Оцинкованные анкерные болты

Гайки

, поставляемые с оцинкованными анкерными болтами, соответствуют классам ASTM A563 или A194, а шайбы соответствуют классам ASTM F436 или F844.

Гайки

A563 : Это наиболее часто используемая спецификация гаек. В болтах с меньшей прочностью обычно используются гайки класса A, а в болтах с более высокой прочностью обычно используются гайки класса DH. Гайки класса A563 класса DH являются подходящей заменой гаек более низкого класса в соответствии с таблицей A563 X.1. А194 Гайки класса 2H являются подходящей заменой для гаек класса DH A563 в соответствии с таблицей 3 A563, примечаниями C и D. Оцинкованные гайки имеют увеличенный размер резьбы в соответствии с таблицей 5 A563 для размещения гальванизированных покрытий на болтах. Оцинкованные гайки DH класса A563 должны иметь восковую смазку и красящее покрытие в соответствии с разделом 4.8.1 спецификации ASTM.

A194: Это спецификация гаек для работы при высоких температурах или при высоком давлении, или в обоих случаях. Гайки класса 2H более доступны, чем гайки класса DH A563, и являются подходящей заменой в соответствии с примечаниями C и D к таблице 3 A563.

Шайбы

F436: Это спецификация ASTM для шайб из закаленной стали. Это предпочтительная шайба для анкерных болтов ASTM F1554.

F844 : Это спецификация незакаленных шайб. Незакаленные шайбы имеют больший наружный диаметр, чем шайбы F436.

Таблица совместимости гаек и шайб

В этой таблице представлены совместимые гайки и шайбы для анкерных болтов различных марок ASTM. Гайки, перечисленные в этой таблице, соответствуют или превышают минимальные требования совместимости и основаны на продуктах, которые легко доступны на рынке. Многие из гаек, «рекомендованных» ASTM для различных марок анкерных болтов, недоступны в определенных диапазонах диаметров, отделки или произведены внутри страны. Веб-сайт Portland Bolt содержит более подробную таблицу совместимости гаек, рекомендованную ASTM, с пониманием того, что многие из этих гаек просто не будут доступны.

Марка болта	Отделка поверхности	Номинальный размер в дюймах	Совместимая гайка			Совместимая шайба
Марка болта	Отделка поверхности	Номинальный размер в дюймах	Марка	Шестигранник	Тяжелый шестигранник	Совместимая шайба
F1554 Класс 36	Любой	¹ ⁄ ₂ до 1 ¹ ⁄ ₂	А563 Марка А	•		Ф436
F1554 Класс 36	Любой	>1 ¹ ⁄ ₂ до 4	А563 Марка А		•	Ф436
F1554 Класс 55	Обычная	¹ ⁄ ₂ до 1 ¹ ⁄ ₂	А563 Марка А	•		Ф436
	Обычная	>1 ¹ ⁄ ₂ до 4	А563 Марка А		•	Ф436
	Оцинкованный	¹ ⁄ ₄ до 4	А563 Марка А		•	Ф436
F1554 Класс 105	Любой	¹ ⁄ ₂ до 3	A563, класс DH или A194, класс 2H		•	Ф436
А449	Обычная	¹ ⁄ ₂ до 1 ¹ ⁄ ₂	A563, класс DH или A194, класс 2H		•	Ф436
	Оцинкованный	¹ ⁄ ₂ до 4	A563, класс DH или A194, класс 2H		•	Ф436
	Обычная	>1 ¹ ⁄ ₂ до 3	А563 Марка А		•	Ф436
	Оцинкованный	¹ ⁄ ₄ до 3	A563, класс DH или A194, класс 2H		•	Ф436
A354 Марка BC	Любой	¹ ⁄ ₄ до 4	A563, класс DH или A194, класс 2H		•	Ф436
A354 Марка BD	Обычная	¹ ⁄ ₄ до 4	A563, класс DH или A194, класс 2H		•	Ф436
A193 класс B7	Любой	До 4	A194 Марка 2H		•	Ф436
A193 класс B8	н/д	Все	A194 Класс 8		•	СС304
A193 Марка B8M	н/д	Все	А194 Марка 8М		•	СС316
A320 Марка L7	Любой	Все	А194 4 или 7 класс		•	Ф436
A320 класс B8	н/д	Все	A194 Класс 8		•	СС304
A320 Марка B8M	н/д	Все	А194 Марка 8М		•	СС316

Вопросы? Спросите Джессику

Джессика Калебо, торговый представитель Portland Bolt, является экспертом по оцинкованным анкерным болтам. Свяжитесь с Джессикой по телефону, через нашу форму, по электронной почте или через чат если у вас есть вопросы.

О компании Portland Bolt

Этот веб-сайт принадлежит и управляется компанией Portland Bolt and Manufacturing Company. Целью этого сайта является предоставление инженерам, архитекторам, подрядчикам, производителям стали и дистрибьюторам крепежа подробной технической информации, касающейся оцинкованных анкерных болтов. Пожалуйста, свяжитесь с нами, если у вас есть вопросы, требуется дополнительная информация, требуется ценовое предложение или вы хотите разместить заказ. Для получения дополнительной информации о производственных возможностях Portland Bolt и полном ассортименте продукции посетите сайт www.portlandbolt.com.

Анкерные болты — болтовые соединения

Дом
Товары
Болты
Анкерные болты

Анкерные болты

Анкерные болты представляют собой длинные болтовые соединения, используемые для крепления стали. плиты, профили и аналогичные стальные конструкции бетону. Анкерные болты также известны как бетонные анкерные болты или просто бетонные болты. Анкерные болты имеют длинный резьбовой конец для зацепления с гайками и уникальным анкерным механизмом, соответствующим к его использованию. Анкерный болт бывает разных типов, размеров и внешних покрытия, в зависимости от его применения. Анкерные болты в сочетании с гайками и шайбами. Размеры анкерных болтов определяется как в метрических, так и в имперских размерах с унифицированным национальным крупный шаг (UNC), мелкий шаг (UNF), фиксированный шаг (UN) и iso метрический профиль резьбы. Они производятся из всех материалов категории и спецификации ASTM. АСТМ А307, А325, А354, Ф1554 чаще всего поставляются спецификации для анкерных болтов.

Просмотрите страницу для получения информации о производстве анкерных болтов процесс, метод формирования, доступные размеры, подтипы, резьба типы, метрические и имперские стандарты измерения, весовые диаграммы, значения крутящего момента, категории материалов, марки и ASTM технические характеристики.

Свойства анкерных болтов

Формование	Горячая и холодная ковка
Метрический размер	от М10 до М100
Имперский размер	от 3/8 до 8 дюймов
Резьба	UNC, UNF, ISO, BSW и ACME.
Стандарты	АСМЭ, БС, ДИН, ИСО, УНИ, ДИН-ЭН
Подтипы	1. Анкерные болты с полной резьбой 2. Анкерные болты с частичной резьбой 3. Анкерные болты с метрической резьбой 4. Анкерные болты с дюймовой резьбой

Стандарты анкерных болтов

АСМЭ Б18. 2.1	от 3/8 дюйма до 3 дюймов
1769 г.	от ½ дюйма до 2 дюймов
АСМЭ Б18.2.3.6М	от М12 до М36
АСМЭ Б18.2.3.7М	от М16 до М36
DIN 6914	от М12 до М36
ИСО 7412	от М12 до М36
УНИ 5712	от М12 до М36
ДИН-ЕН 14399-4	от М12 до М36

Материалы для анкерных болтов

Углеродистая сталь
Легированная сталь
Нержавеющая сталь
Дуплекс из нержавеющей стали
Алюминий
Титан
Медь
Супердуплексная сталь
Никель
Тантал
Цирконий
Инконель
Монель
Хастеллой
Инколой
Нимоник
Молибден
Медный никель
нейзильбер
Бериллиевая медь
Латунь
алюминий бронза
Кремниевая бронза
Фосфорная бронза
Марганцевая бронза
Оловянная бронза
Никель Алюминий Бронза
кремний алюминий бронза
Стеллит
Васпаллой
Мараджинг
Инструментальная сталь

Технические характеристики анкерных болтов

– Pacific Bolt Manufacturing Ltd.

A307A

ПРИМЕНЕНИЕ

Эта спецификация болта наиболее часто используется для любого общего применения болтового соединения. Эта спецификация болтов предназначена для болтов, анкерных болтов и шпилек с минимальной прочностью на растяжение 60 тысяч фунтов на квадратный дюйм, и эти болты используются для общего применения.

Марки

A	Болты с головкой, резьбовые стержни и изогнутые болты, предназначенные для общего применения.
B	Тяжелые шестигранные болты и шпильки, предназначенные для фланцевых соединений в трубопроводных системах с чугунными фланцами.
C	Анкерные болты без головки, изогнутые или прямые, предназначенные для анкеровки конструкций. Конец анкерного болта класса С, который должен выступать из бетона, будет окрашен в зеленый цвет для целей идентификации. Постоянная маркировка является дополнительным требованием.

Химические свойства

7 Углерод 9 60033, макс.

0060 0.29%

Элемент	Марка A	Марка B
0.29%
Manganese, max	1.20%	1.20%
Phosphorus, max	0.04%	0.04%
Sulfur, max	0.15%	0.05%

Nuts

A563 Grade A hex (NOT HEAVY HEX)

Washers

All A307A Bolts are to be used with standard F844 Washers (SAE + USS)

A193-B7

Применение

Болты этой спецификации обычно используются для соединений высокого давления, клапанов, фланцев, фитингов для использования при высоких температурах или при высоком давлении. В основном используется в проектах водоснабжения и трубопроводов. Эта спецификация болтов распространяется как на болты с тяжелой шестигранной головкой, так и на резьбовой стержень. A193-B7 обладает высокой прочностью на растяжение и является одним из самых прочных сортов, которые можно оцинковывать без водородного охрупчивания. Эта спецификация может быть тяжелым болтом с шестигранной головкой, изогнутым анкерным болтом, болтом с полной резьбой или болтом с резьбой на каждом конце.

классы

B7	Сплав Сталь, AISI 4140/4142, закаленные и смягченные
B8	класс 1 Stainless Steel, AISI 3046, CARBIDEDED.
B8M	Класс 1 Нержавеющая сталь AISI 316, обработанная раствором карбида.
B8	Нержавеющая сталь класса 2, AISI 304, обработанная твердым сплавом, закаленная
B8M	Class 2 Stainless steel, AISI 316, carbide solution treated, strain hardened

Chemical Properties

Element	B7 (AISI 4140)	B8 (AISI 304)	B8M (AISI 316 )
Carbon	0.37 – 0.49%	0.08% max	0. 08% max
Manganese	0.65 – 1.10%	2.00% max	2.00% max
Phosphorus, max	0.035%	0.045%	0.045%
Sulfur, max	0.040%	0.030%	0.030%
Silicon	0.15 – 0.35%	1.00 % max	1.00% max
Chromium	0.75 – 1.20%	18.0 – 20.0%	16.0 – 18.0%
Nickel		8.0 – 11.0%	10.0 – 14.0%
Molybdenum	0.15 – 0.25%		2.00 – 3.00%

Nuts for B7:

A194-2H Nuts

Washers for B7

F436 hardened Washers – or flat нарезка шайб по желанию заказчика.

F1554

Применение

Настоящая спецификация распространяется на анкерные болты, которые могут быть изогнутыми, прямыми, с головкой и без головки. Эта скорость предназначена для болтов из углерода, бора, сплава или высокопрочного сплава. Эта спецификация обычно используется для анкеровки несущих опор к бетонному фундаменту, т.е. Колонны, опоры колонн, дорожные знаки, уличное освещение, светофоры, стальные опорные плиты и тому подобное.

Гладей

F1554 Уровень 36	Низкий углерод, 36 кв. Марка 105	Сплав, термообработанный, высокопрочный стальной анкерный болт с пределом текучести 105 тыс.фунтов/кв.дюйм0057	Grades 55 and 105
Sizes up to 3/4	Sizes over 3/4 to 1-1/2	Sizes over 1-1/2 to 4	Grades 55 and 105
Carbon	0.26%	0.27%	0.28%
Manganese		0.60 – 0.90%	0.60 – 0.90%
Phosphorus, max	0.04%	0.04%	0. 04 %	0,040%
Sulfur, max	0.05%	0.05%	0.05%	0.050%
Copper, min (when specified)	0.20%	0.20%	0.20%	0.20%

A320

Применение

A320 обычно используется и лучше всего описывается как спецификация для анкерных болтов, используемых при низких температурах, которые оказывают сильное воздействие при низких температурах. Обычно A320 применяется для клапанов давления, фланцев, клапанов и фитингов для низких температур.

Химические свойства

Элемент

L7 (AISI 4140)

L43 (AISI 4340)

B8 (AISI 304)

млн. Блэкми. %

0.38 – 0.43%

0.08% max

Manganese

0.65 – 1.10%

0.75 – 1.00%

2.00% max

00% max

Phosphorus, макс

0.035%

0.045%

Sulfur, max

0.040%

0.030%

Silicon

0.15 – 0.35%

1.00% max

Chromium

0.75 – 1.20%

0.70 – 0.90%

18.0 – 20.0%

16.0 – 18.0%

Nickel

1,65 – 2,00%

8,0 – 11,0%

10,0 – 14,0%

молибденам

0,15 – 0,25%

0,20 – 0,3057

0,15 – 0,25%. Свойства

Марка	Размер	Растяжение, тыс.фунтов/кв.дюйм, мин	Выход, тыс.фунтов/кв.дюйм, мин	Удар по Шарпи 20 футофунтов при температуре	удлиненный, %, мин	РА, %, не менее
L7	До 21/2	125	105	-150°F	16	50
Л43	До 4	125	105	-150°F	16	50
В8 Класс 1	Все	75	30	н/д	30	50
Б8М Класс 1	Все	75	30	н/д	30	50
В8 Класс 2	До 3/4	125	100	н/д	12	35
	7/8 – 1	115	80	н/д	15	35
	8. 11 – 4.11	105	65	н/д	20	35
	13/8 – 11/2	100	50	н/д	28	45
Б8М Класс 2	До 3/4	110	95	н/д	15	45
	7/8 – 1	100	80	н/д	20	45
	8.11–4.11	95	65	н/д	25	45
	13/8 – 11/2	90	50	н/д	30	45

Рекомендуемые гайки и шайбы

A194-L7 или L4 Гайки для серии L спецификации

A194-8, 8C, 8T, 8F, 8M, 8LN и 8MLN Шайбы соответствуют

3 F436

A449

Применение

Эта спецификация используется в общестроительных целях и когда для болта требуются спецификации A325, но его диаметр превышает 1-1/2 дюйма (спецификация A325 находится в диапазоне только от ½” до 1-1/2”). Диапазон A449: болты диаметром от ¼ до 3 дюймов. Есть два типа A449, тип 1 и тип 3 (был тип 2, но он был снят с производства в 2003 году). Аналогичные характеристики у A325 и A490. Эту спецификацию можно использовать для болтов с шестигранной головкой Hvy и анкерных болтов.

Тип

Тип 1 – обычная углеродистая сталь, углеродистая бористая сталь, легированная сталь или легированная бароновая сталь

Тип 3 – атмосферостойкая сталь

Химические свойства

Болты типа 1
Элемент	Углеродистая сталь	Углеродистая бористая сталь	Легированная сталь	Легированная борсодержащая сталь
Углерод	0,30 – 0,52%	0,30 – 0,52%	0,30 – 0,52%	0,30 – 0,52%
Марганец, не менее	0,60%	0,60%	0,60%	0,60%
Фосфор, не более	0,040%	0,040%	0,035%	0,035%
Сера, не более	0,050%	0,050%	0,040%	0,040%
Кремний	0,15-0,30%	0,10 – 0,30%	0,15 – 0,35%	0,15 – 0,35%
Бор		0,0005 – 0,003%		0,0005 – 0,003%
Легирующие элементы			*	*

Болты типа 3, класс
Элемент	А	Б	С	Д	Е	Ф
Углерод	0,33 – 0,40%	0,38 – 0,48%	0,15 – 0,25%	0,15 – 0,25%	0,20 – 0,25%	0,20 – 0,25%
Марганец	0,90 – 1,20%	0,70 – 0,90%	0,80 – 1,35%	0,40 – 1,20%	0,60 – 1,00%	0,90 – 1,20%
Фосфор	0,035% макс.	0,06 – 0,12%	0,035% макс.	0,035% макс.	0,035%	0,035%
Сера, не более	0,040%	0,040%	0,040%	0,040%	0,040%	0,040%
Кремний	0,15 – 0,35%	0,30 – 0,50%	0,15 – 0,35%	0,25 – 0,50 %	0,15 – 0,35%	0,15 – 0,35%
Медь	0,25 – 0,45%	0,20 – 0,40%	0,20 – 0,50%	0,30 – 0,50%	0,30 – 0,60%	0,20 – 0,40%
Никель	0,25 – 0,45%	0,50 – 0,80%	0,25 – 0,50 %	0,50 – 0,80%	0,30 – 0,60%	0,20 – 0,40%
Хром	0,45 – 0,65%	0,50 – 0,75%	0,30 – 0,50%	0,50 – 1,00%	0,60 – 0,90%	0,45 – 0,65%
Ванадий			0,020% мин.
Молибден		0,06% макс.		0,10% макс.
Титан				0,05% макс.

Рекомендуемые гайки:

Тип	Класс орехов и финиш
¼ ”-1-1/2” Plain
¼ ”-1-1/2”. 1/2” – 3” ОБЫЧНЫЕ	A, Тяжелый шестигранник
¼” X 3” – ОЦИН.	DH, Heavy HEX
¼ ” – 3” – тип 3	C3, DH4, Heavy Hex

Рекомендуемые шайбы для A449 будут F436, тип 1000 3 A3544444444444444444. Применение

Эти спецификации используются, когда требуется болт из термообработанного сплава. Эти спецификации могут использоваться в любой форме болта, болта с головкой, анкерного болта (с резьбой на каждом конце или с полной резьбой) или изогнутого болта. A354BD очень похож на A490.

Класс

Болты класса BD A354 имеют более высокую прочность, чем класс BC A354, и равны по прочности болтам ASTM A490. Однако, в отличие от ASTM A490, спецификация A354 BD не имеет ограничений по конфигурации. Поскольку болты A490 представляют собой тяжелые конструкционные болты с шестигранной головкой и не превышают диаметра 1-1/2 дюйма, следует учитывать спецификацию A354 BD для анкерных болтов, резьбовых стержней, других типов болтов с головкой и болтов диаметром более 1-1/2 дюйма. где желательны аналогичные механические свойства. Марка BD A354 не требует магнитопорошкового испытания, как того требует A49.0 спецификация.

Chemical Properties

Element

Sizes 1/4 to 1-1/2

Sizes above 1-1/2

Carbon

0.30 – 0.53%

0.35 – 0.53%

Phosphorus, MAX

0,035%

SULLFUR, MAX

0,040%

0,05%

0,040%

0,05%

0,040%

0,05%

0,040%

0,05%

040%

0,05%

. . Спецификации ASTM A325 производятся в диапазоне диаметров от ½” до 1-1/2” Ø. Конструкционные болты A325 бывают двух разных типов: тип 1 и тип 3 (был тип 2, но он был снят с производства 19 ноября).91). Аналогичные спецификации ASTM: A449 и A490.

Types

Type 1 – Medium Carbon, Carbon Boron, or Medium Carbon Alloy Steel

Type 3 – Weathering Steel

Chemical Properties

Type 1 Bolts
Element	Carbon Сталь	Углеродистая бористая сталь	Легированная сталь	Легированная бористая сталь
Углерод	0,30 – 0,52%	0.30 – 0.52%	0.30 – 0.52%	0.30 – 0.52%
Manganese, min	0.60%	0.60%	0.60%	0.60%
Phosphorus, max	0.040%	0. 040%	0.035%	0.035%
Sulfur, max	0.050%	0.050%	0.040%	0.040%
Silicon	0.15-0.30%	0.10 – 0.30%	0.15 – 0.35%	0.15 – 0.35%
Boron		0.0005 – 0.003%		0.0005 – 0.003%
Alloying Elements			*	*

Рекомендуемые гайки:

900847333,

Тип

Класс орехов и отделка

1, Plain

1.0057

1, цинк с покрытием (GALV)

A563-DH, Zinc Coted (GALV)

1, покрытый F1136, 3

A563-DH-F1136. 5

60606060606060606060633, _{3, _{3, _{3, _3,}}}

9, _{3, _{3, _3,}}

60606060606060633,

A563-C3, Dh4 – ГЛАДКАЯ

*ОБРАТИТЕ ВНИМАНИЕ, ПОДХОДЯЩЕЙ ГАЙКОЙ ДЛЯ ЗАМЕНЫ A325 ТИПА 1 ЯВЛЯЕТСЯ A194 GR. 2H

Рекомендуемые шайбы:

Тип	Класс шайбы и покрытие
1, PLAIN	F436 PLAIN
1, ZINC COATED (GALV)	F436 ZINC COATED (GALV)
1, COATED TO F1136, GRADE 3	F436 – F1136 GRADE 3
3, ГЛАДКИЙ	F436 ТИП 3 – ГЛАДКИЙ

A449

Применение

Эта спецификация используется для общетехнического использования, но превышает болт A3-2”1/5 в диаметре (спецификация A325 варьируется только от ½” до 1-1/2”). А449диапазон от ¼” до 3” Болты Диаметра. Есть два типа A449, тип 1 и тип 3 (был тип 2, но он был снят с производства в 2003 году). Аналогичные характеристики у A325 и A490. Эту спецификацию можно использовать для болтов с шестигранной головкой Hvy и анкерных болтов.

Тип

Тип 1 – Простая углеродистая сталь, сталь из углерода, сплав или сплав барона сталь

Тип 3 – сталь выветривания

Химические свойства

Тип 1 Болты

Тип 1 Болты

Тип 1 Болты

Тип 1 Болты

Тип 1 Болты

Тип 1 Болты

0044. %

Тип 1 Болты
Элемент	Углеродная сталь	Углеродный бор сталь	Сплава Сталь	СЛАВНА БОРНА
Углерод	0,30.052%
	0,30,52%
	0,30,50,52%
Manganese, min	0.60%	0.60%	0.60%	0.60%
Phosphorus, max	0. 040%	0.040%	0.035%	0.035%
Sulfur, max	0.050%	0.050%	0.040%	0.040%
Silicon	0.15-0.30%	0.10 – 0.30%	0.15 – 0.35%	0,15 – 0,35%
Boron		0,0005 – 0,003%		0,0005 – 0,003%
Элементы
.0054
Болты типа 3, класс
Элемент	А	Б	С	Д	Е	Ф
Углерод	0,33 – 0,40%	0,38 – 0,48%	0,15 – 0,25%	0,15 – 0,25%	0,20 – 0,25%	0,20 – 0,25%
Марганец	0,90 – 1,20%	0,70 – 0,90%	0,80 – 1,35%	0,40 – 1,20%	0,60 – 1,00%	0,90 – 1,20%
Фосфор	0,035% макс.	0,06 – 0,12%	0,035% макс.	0,035% макс.	0,035%	0,035%
Сера, не более	0,040%	0,040%	0,040%	0,040%	0,040%	0,040%
Кремний	0,15 – 0,35%	0,30 – 0,50%	0,15 – 0,35%	0,25 – 0,50 %	0,15 – 0,35%	0,15 – 0,35%
Медь	0,25 – 0,45%	0,20 – 0,40%	0,20 – 0,50%	0,30 – 0,50%	0,30 – 0,60%	0,20 – 0,40%
Никель	0,25 – 0,45%	0,50 – 0,80%	0,25 – 0,50 %	0,50 – 0,80%	0,30 – 0,60%	0,20 – 0,40%
Хром	0,45 – 0,65%	0,50 – 0,75%	0,30 – 0,50%	0,50 – 1,00%	0,60 – 0,90%	0,45 – 0,65%
Ванадий			0,020% мин.
Молибден		0,06% макс.		0,10% макс.
Титан				0,05% макс.

Рекомендуемые гайки:

Тип	Класс орехов и финиш
¼ ”-1-1/2” Plain
¼ ”-1-1/2”. 1/2” – 3” ОБЫЧНЫЕ	A, Тяжелый шестигранник
¼” X 3” – ОЦИН.	DH, тяжелый шестигранник
¼” – 3” – Тип 3	C3, Dh4, тяжелый шестигранник

Рекомендуемые шайбы для A449 будет F436, тип 1 или тип 3.

A490

Применение

Эти болты предназначены для использования в соединениях конструкций. Спецификации ASTM A325 производятся в диапазоне диаметров от ½” до 1-1/2” Ø. Конструкционные болты A325 бывают двух разных типов: Тип 1 и Тип 3 (был тип 2, но он был снят с производства в 2002 году). Аналогичные спецификации ASTM: A449 и A325.

Марки

Тип 1 – среднеуглеродистая, углеродистая борная или среднеуглеродистая легированная сталь

Type 3 – Weathering Steel

Chemical Properties

Type 1 Bolts
Element	Sizes 1/2 to 1-3/8	Size 1-1/2
Carbon, max	0.30 – 0.48%	0.35 – 0.53%
Phosphorus, max	0.040%	0.040%
Sulfur, max	0.040%	0.040%
Alloying Элементы	*	*

Recommended Nuts:

Type	Nut Class and Finish
1, PLAIN	A563- DH, Dh4 – PLAIN
1, покрытый F1136, класс 3	A563-DH- F1136, класс 5
3, Plain	A563- DH4- Plain

*Plain

*Plaintable Atable Atable Atable. ИС А194 гр. 2H

Recommended Washers:

Type	Washer Class and Finish
1, PLAIN	F436 PLAIN
1, COATED TO F1136, GRADE 3	F436 – F1136 класс 3
3, Plain	F436 Тип 3 – Плейс

A307B
Применение:
A307B Bolts обычно используются для Flange Signts в Piping Systems. Болты A307B имеют предел прочности на растяжение в диапазоне 60-100 KSI. Они очень похожи на A307 Grade A, отличаются только размерами головки; В A307A используется стандартная шестигранная головка, тогда как в болтах A307B используется тяжелая шестигранная головка. Эта спецификация имеет диаметр от ¼ до 4 дюймов.
Марки
A Болты с головкой, резьбовые стержни и изогнутые болты, предназначенные для общего применения.
B Тяжелые шестигранные болты и шпильки, предназначенные для фланцевых соединений в трубопроводных системах с чугунными фланцами.
C Анкерные болты без головки, изогнутые или прямые, предназначенные для анкеровки конструкций. Конец анкерного болта класса С, который должен выступать из бетона, будет окрашен в зеленый цвет для целей идентификации. Постоянная маркировка является дополнительным требованием.
Chemical Properties
Element Grade A Grade B
Carbon, max 0.29% 0.29%
Manganese, max 1.20% 1.20%
Phosphorus, max 0.04% 0.04%
Sulfur, max 0.15% 0.05%
Рекомендуемые гайки
Все болты A307B должны использоваться с гайками A563 класса A.
Рекомендуемые шайбы
Все болты A307B должны использоваться со стандартными шайбами F844 (SAE + USS).
A354BD
Применение
в любой форме болта, болта с головкой, анкерного болта (с резьбой на каждом конце или с полной резьбой) или изогнутого болта. A354BD очень похож на A490.
Класс
Болты класса BD A354 имеют более высокую прочность, чем класс A354 BC, и равны по прочности болтам ASTM A490. Однако, в отличие от ASTM A490, спецификация A354 BD не имеет ограничений по конфигурации. Поскольку болты A490 представляют собой тяжелые конструкционные болты с шестигранной головкой и не превышают диаметра 1-1/2 дюйма, следует учитывать спецификацию A354 BD для анкерных болтов, резьбовых стержней, других типов болтов с головкой и болтов диаметром более 1-1/2 дюйма. где желательны аналогичные механические свойства. Марка BD A354 не требует магнитопорошкового испытания, как того требует A49.0 спецификация.
Chemical Properties
Element Sizes 1/4 to 1-1/2 Sizes above 1-1/2
Carbon 0.30 – 0.53% 0.35 – 0.53%
Phosphorus, MAX 0,035% 0,035%
SULLFUR, MAX 0,040% 0,05% 0,040% 0,05% 0,040%. требуется болт, эти спецификации могут использоваться в любой форме болта, болта с головкой, анкерного болта (с резьбой на каждом конце или с полной резьбой) или изогнутого болта. A354BC очень похож на A325.
классы
Ниже прочности, чем степень BD
Химические свойства
Элемент Размеры от 1/4 до 1-1/2 . 0.30 – 0.53% 0.35 – 0.53%
Phosphorus, max 0.035% 0.035%
Sulfur, max 0. 040% 0.05%
A193-B7
Применение
Болты этой спецификации обычно используются для соединений высокого давления, клапанов, фланцев, фитингов для использования при высоких температурах или при высоком давлении. В основном используется в проектах водоснабжения и трубопроводов. Эта спецификация болтов распространяется как на болты с тяжелой шестигранной головкой, так и на резьбовой стержень. A193-B7 обладает высокой прочностью на растяжение и является одним из самых прочных сортов, которые можно оцинковывать без водородного охрупчивания. Эта спецификация может быть тяжелым болтом с шестигранной головкой, изогнутым анкерным болтом, болтом с полной резьбой или болтом с резьбой на каждом конце.
классы
B7 Сплав Сталь, AISI 4140/4142, закаленные и смягченные
B8 класс 1 Stainless Steel, AISI 3046, CARBIDEDED.
B8M Класс 1 Нержавеющая сталь AISI 316, обработанная раствором карбида.
B8 Нержавеющая сталь класса 2, AISI 304, обработанная твердым сплавом, закаленная
B8M Class 2 Stainless steel, AISI 316, carbide solution treated, strain hardened
Chemical Properties
Element B7 (AISI 4140) B8 (AISI 304) B8M (AISI 316 )
Carbon 0.37 – 0.49% 0.08% max 0.08% max
Manganese 0.65 – 1.10% 2.00% max 2.00% max
Phosphorus, max 0.035% 0.045% 0.045%
Sulfur, max 0.040% 0.030% 0.030%
Silicon 0.15 – 0.35% 1.00 % max 1.00% max
Chromium 0.75 – 1.20% 18. 0 – 20.0% 16.0 – 18.0%
Nickel 8.0 – 11.0% 10.0 – 14.0%
Molybdenum 0.15 – 0.25% 2.00 – 3.00%
Nuts for B7:
A194-2H Nuts
Washers for B7
F436 hardened Washers – or flat нарезка шайб по желанию заказчика.
SAE J429 ГР. 5/гр. 8
Применение
SAE J429 — это спецификация, предназначенная для использования в автомобильной промышленности и аналогичных отраслях. Существуют различные типы сплавов для этой спецификации, которые охватывают болты, анкерные болты и шпильки – 1, 2, 3, 4, 5, 5,1, 5,2, 8, 8,1 и 8,2 диаметром до 1-1/2 дюйма. Наиболее часто используются и производятся сорта 5 и 8. Класс 2 очень похож на A307 и обычно предлагается как A307 вместо Gr. 2.
Требования к химическим веществам
класс Материал , % . 0.55 max 0.030 max 0.050 max None
2 Low or Medium Carbon Steel 0.15 – 0.55 0.030 max 0.050 max None
5 Medium Carbon Steel 0.28 – 0.55 0.030 max 0.050 max
8 Medium Carbon Alloy Steel 0.28 – 0.55 0.030 max 0,050 макс.
Механические свойства
Сплав Номинальный размер, дюймы 9, psi 5 9 Пробная нагрузка0035 Yield Strength, min, psi Tensile Strength, min, psi Elong, min, % RA, min, % Core Hardness, Rockwell Tempering Temperature, min
1 1/4 thru 1-1/2 33,000 36,000 60,000 18 35 B7 to B100 N/A
2 1/4 thru 3/4 55 000 57 000 74,000 18 35 B80 to B100 N/A
Over 3/4 thru 1-1/2 33,000 36,000 60,000 18 35 B70 до B100
5 1/4 Thru 1 85 000 92 000 120 000 14 35 C25. 74 000 81,000 105,000 14 35 C19 to C30
8 1/4 thru 1-1/2 120,000 130,000 150,000 12 35 C33 – C39 800F
Гайки
Стандартные шестигранные гайки J995Finish и стандартные шайбы SAE или USS.
Прямые анкерные болты
Прямые анкерные болты
Поиск
Прямые анкерные болты
Наши прямые анкерные болты доступны в диаметрах от 1/2″ до 1-1/2″. Если вам нужны большие размеры, позвоните по телефону (317) 898-5313. Мы можем изготовить на заказ анкерные болты диаметром до 4 дюймов. Все наши анкерные болты доступны из горячеоцинкованной стали марок A36, 55, 55 с горячим цинкованием, 105 и 304 из нержавеющей стали. Все неоцинкованные анкерные болты могут быть отправлены в течение 1-2 дней Информацию о срочных оцинкованных болтах смотрите здесь
Гладкая отделка | Горячее цинкование | Высокая прочность | 304 нержавеющая сталь
Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию
товаров на странице: 812162040100
Столбцы: 1 2 3 4 6
Выберите параметры
Быстрый просмотр
1/2 “x 10” с 3-дюймовой резьбой F1554, класс 36, прямой анкерный болт
Сейчас: $5,82
Конструкционный анкерный болт 1/2 x 10 дюймов и минимальная длина резьбы 4 дюйма. Материал F1554 Класс 36 Диаметр (мин.) 0,4435 дюйма Длина А 10 дюймов Размер резьбы 1/2″-13 Длина резьбы С 3″ Длина резьбы D 2″ Якорь…
Выберите параметры
Быстрый просмотр
Анкерный болт из нержавеющей стали 304 с резьбой 1/2 дюйма x 12 дюймов с резьбой 4 дюйма
Сейчас: 16,35 долл. США
Конструкционный анкерный болт 1/2 x 12 дюймов и минимальная длина резьбы 4 дюйма. Материал 304 нержавеющая сталь Диаметр (мин.) 0,4435 дюйма Длина А 12 дюймов Размер резьбы 1/2″-13 Длина резьбы С 4 дюйма Мин. Длина резьбы D 2″ Мин. Якорь…
Выберите параметры
Быстрый просмотр
1/2 “x 12” с 4-дюймовой резьбой F1554, класс 36, прямой анкерный болт
Сейчас: 5,82 $
