Анкеровка арматуры в бетоне, анкеровка сжатой арматуры, расчет длины анкеровки арматуры
Содержание
- Разновидности анкеруемой арматуры
- Базовая длина анкеровки
- Способы анкеровки
- Прямая
- Отгибом
- Клеевая
- Сварные соединения
- Соединение внахлест
- Похожие статьи:
Анкеровка арматуры в бетоне используется во всех железобетонных конструкциях.
А чтобы жесткость каркаса фундамента, колонн или лестницы не разочаровал со временем, к этому процессу нужно подходить очень серьезно. Только опытные строители смогут верно рассчитать величину анкеровки арматуры, ее базовую длину и сделать надежные соединения в бетон. Расскажем, как сделать расчет длины арматурных стержней, какие виды и способы анкеровки самые надежные.
Разновидности анкеруемой арматуры
Анкеровка арматуры в бетоне имеет свою классификацию и поддается точному расчету.

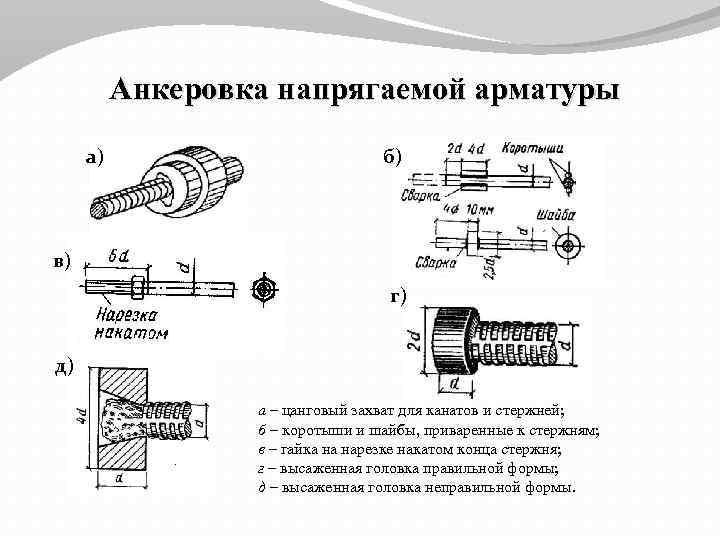

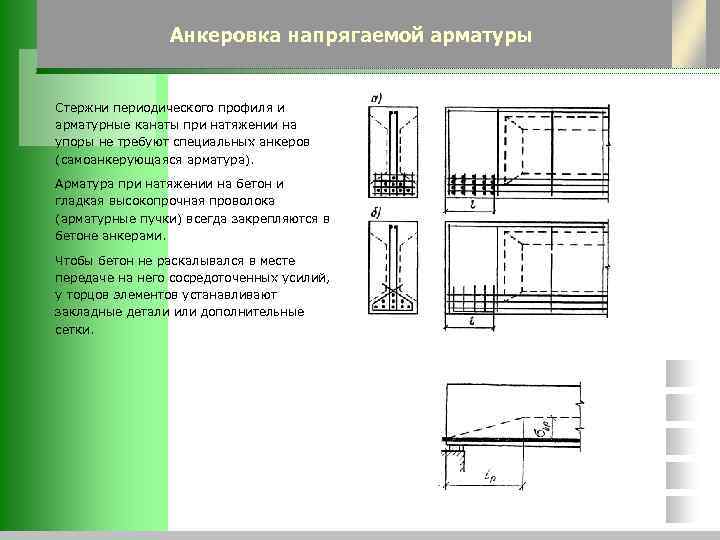

Условия использования арматуры могут быть разными и делиться на напрягаемый и ненапрягаемый варианты.
В свою очередь конструкции бывают следующие:
- Рабочая. Усиленная и более тяжелая, поскольку постоянно испытывает внешние нагрузки. Должна быть надежной, чтобы в процессе эксплуатации не разрушиться.
- Распределительная.
Далее крепится каркас в необходимом положении, которое используется в проекте.
Далее крепится каркас в необходимом положении, которое используется в проекте.- Анкерная. В этом случает к основному изделию крепятся закладные детали.
- Монтажная. Заранее подготавливается разборный каркас, который транспортируется на строительный объект. Он собирается уже на месте. Арматурному каркасу придает жесткости.
Арматура в железобетонной конструкции может располагаться двумя способами:
- продольным;
- поперечным.

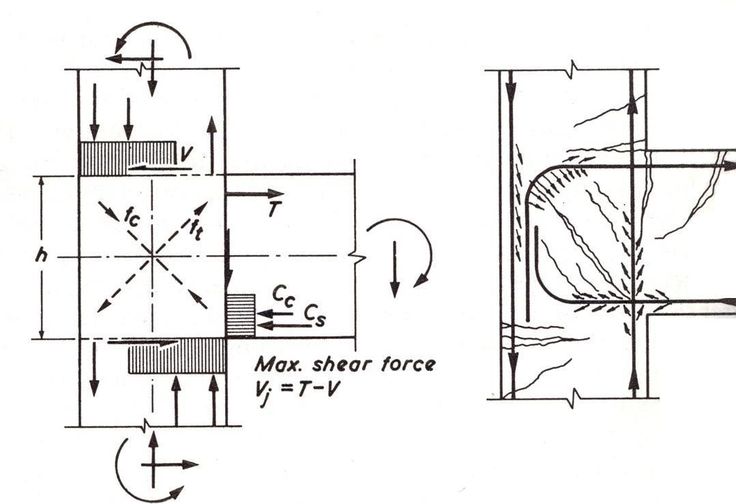

Анкеровка продольной арматуры весьма популярна в использовании, так как у нее не возникают вертикальные трещины в процессе эксплуатации.
А все – благодаря конструкции, которая сама «регулирует» напряжение в бетоне.
Поперечный вариант защищает от образования наклонных трещин. Данный способ применяется для бетонных опор – чтобы минимизировать формирование сколов от воздействующего напряжения.
Крепятся стержни в бетонное изделие различными вариантами. Это зависит от диаметра стали.
Базовая длина анкеровки
Параметр длины анкеровки арматуры считаются едва ли не основным показателем. От него зависит прочность и надежность изделия.
Расчет анкеровки арматуры должен быть точным. В процессе используются множественные показатели, составляется таблица, где учитывается общее напряжение на прутья.
Только специалисты в области строительства смогут максимально точно рассчитать длину анкеровки арматуры в бетоне.
Алгоритм действий следующий:
- используя ось абсцисс, вычислить необходимый показатель растяжения;
- выбирается марка материала — бетона, затем линия опускается до этого значения с обозначением точки;
- от выбранной точки проводится параллельная прямая до оси ординат;
- таким образом определяется рекомендуемая длина арматурного стержня.
Кроме того:

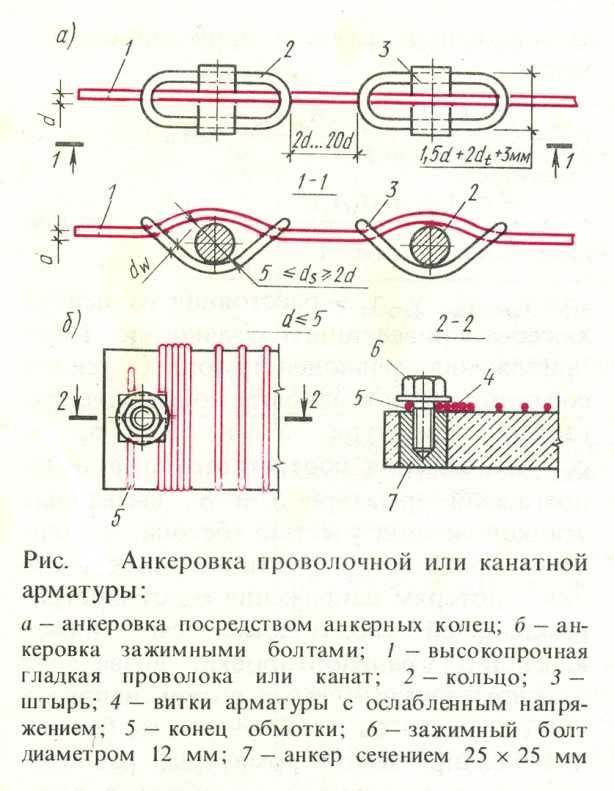

- Бывают случаи, когда использовать полученную длину невозможно. И тогда к краям арматуры добавляют анкера. Они, как правило, сделаны в форме пластинок, уголков и крюков.
- Длина анкеровки стержней может быть прямой или иметь лапки, которые применяются для периодического профиля. Для сжатой арматуры использование дополнительных анкеров не рекомендовано.
- Чтобы перейти к расчету длины арматуры, необходимо собрать все данные по использованию класса стали, профилей, сечений. А также – определить прочность бетона и учитывать конструктивные особенности, способы анкеровки, напряженное состояние.
- Раньше базовую длину определяли только методом составления графика. На сегодняшний день есть быстрый онлайн метод который прекрасно справляется со своей задачей.
И тогда к краям арматуры добавляют анкера. Они, как правило, сделаны в форме пластинок, уголков и крюков.Способы анкеровки
Среди методов анкеровки выделяют 5 видов – исходя из точного расчета длины анкеров на начальном этапе проектирования.
Кроме того, глубина анкеровки арматуры в бетоне должна соответствовать, и быть защищенной слоем мощного бетонного монолита.
Для этого необходимо учитывать некоторые нюансы:
- анкеровка сжатой арматуры не использует элементы с загибами;
- при сечении прутьев диаметром свыше 16 мм, добавляют поперечные профили;
- анкеровка гладкой арматуры может включать приваренные элементы, крючки, петли;
- при использовании гнутого профиля особое внимание уделяют величине загиба – чтобы избежать раскалывания бетона;
- для периодического профиля можно использовать загиб лапки. Как вариант –прямой метод.
Прямая
Существующий метод применяется при полном соблюдении геометрии конструкции.
Чаще всего используется в периодическом профиле. Так можно увеличить эффективность несущей части и усилить ее. Тогда увеличенные силовые нагрузки внешних факторов делает конструкцию очень прочной.
Во время использования рабочей конструкции в монолите могут появиться надколы. Чтобы их избежать, в защитный слой добавляют поперечные арматуры. Они помогут исключить скалывание, и под воздействием напряжения на конструкцию защитный слой выдержит любую нагрузку.

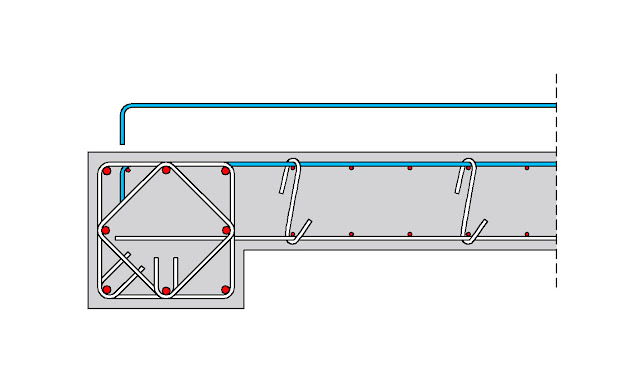

Отгибом
Для данного метода используют гибкие арматурные прутья, которые можно изогнуть вручную или с помощью станка. При этом важно, что металл не нагревается. Крючки могут иметь разный угол отгиба или выглядеть в форме петли. Располагают их двумя способами – либо вертикально, либо горизонтально.
Если при анкеровке используется угловой элемент на 90 градусов, то прямой участок кончика должен быть минимум 12 ds, а при 180 градусах – 4 ds. Длина, необходимая для отгиба, рассчитывается, исходя из базовой длины прутьев. Ее можно уменьшить на 30%.
Клеевая
Данный метод имеет характерные особенности, о которых знают только специалисты. А именно:
- Сталь перед началом проведения работ выправляется с помощью специального станка. Ее поверхность необходимо очистить от ржавчины, грязи, а после этого – обезжирить.
- Все компоненты, которые используются для приготовления клеевой смеси, необходимо взвесить и измельчить при соблюдении нужной температуры. Готовый состав может храниться в сухом помещении примерно 3 года.
- При нанесении клея на прутки следует использовать специальную установку, которая наносит на поверхность нужную толщину. Перед началом закладки в конструкцию опалубки с помощью ролика делается волнообразное рифление с нагреванием прутьев.
- Клеевые стрежни необходимо защищать от солнца, влаги, накрывая защитной упаковкой.
Ее поверхность необходимо очистить от ржавчины, грязи, а после этого – обезжирить.Сварные соединения
Методом стыковой или точечной сварной происходит соединение прутьев. Выбор зависит от того, какая нагрузка ляжет на эксплуатированную конструкцию. Данный метод позволяет создавать арматурные каркасы.
Итак:
- Если необходимо использовать прутки внахлест, применяется конрактно-рельефная сварка.
- Для тавровых соединений которые закладываются в бетон, применяется сварку под флюсом.
- Если в качестве прутков используется арматура класса А500, то ее стыкуют между собой ручной или дуговой сваркой.
- Если в работе используются готовые элементы и чтобы соединениям обеспечить необходимую жесткость, то можно использовать полуавтоматическую сварку.
Соединение внахлест
Такой способ годится для соединения каркасов, имеющих диаметр прутьев не больше 36 мм. Нахлест изделий должен находиться в местах, где расположено минимальное количество сгибов.
В работе можно использовать специальные хомутки – они будут усиливать место перехлеста.
Длина самого соединения зависит от диаметра прутьев. А значит, расчет анкеровки арматуры в 25 и 760 мм будет разным. Существует специальная таблица, где по классам арматуры и видам соединения можно найти показатели анкеровки для разного диаметра проволоки. Это очень удобная таблица, которая поможет выполнить правильные расчеты и соблюдать технологию монтажа.
Как вам статья?
Арматурный заземляющий анкер – принадлежности
- Описание
- Фото клиентов
- Часто задаваемые вопросы
Габаритные размеры
- Вес рамы
- 1,8
Арматурный анкер размером 1/2″ x 30″ для заземления
Используется для анкеровки опорных рельсов из стальных труб к земле/грязи, гравию или асфальту для закрепления в отверстии под столб с помощью бетона.
Арматурный анкер размером 1/2″ x 30″ для заземления
Используется для анкеровки опорных рельсов из стальных труб к земле/грязи, гравию или асфальту для закрепления в отверстии под столб с помощью бетона.
Размеры в упаковке
- Вес рамы
- 1,8
Отправить отзыв
Ваше имя
Рейтинг
Комментарий
Какая гарантия на ваши конструкции?
20-летняя ограниченная гарантия на раму от любых структурных дефектов. Мы заменим или отремонтируем любую деталь, которая не соответствует ожиданиям клиента. 20-летняя ограниченная гарантия на лакокрасочное покрытие, предоставляемая большинством поставщиков листового металла. Готовая каркасная конструкция с листовым металлом и отделкой должна быть установлена в течение тридцати (30) дней с даты доставки, чтобы сохранить право на гарантию. Нажмите здесь (ссылка), чтобы загрузить гарантию и обязательство по продукту.
Цена включает доставку?
Да, бесплатная премиум-доставка включена в стоимость всех строительных комплектов и навесов, приобретенных через Интернет.
Как будет доставлен этот комплект?
Большинство комплектов крытых поддонов или комплектов рам доставляются на бортовом грузовике с прикрепленным вилочным погрузчиком, что облегчает разгрузку водителем на обочине.
Если бортовая доставка с вилочным погрузчиком недоступна в вашем регионе, то будет использована доставка грузовым автомобилем LTL. Доставка LTL на обочину требует, чтобы у вас было средство для разгрузки, либо вилочный погрузчик (или аналогичный). Небольшие поддоны или компоненты для упаковки пакетов можно выгружать вручную. Водитель LTL не будет вручную разгружать ваш заказ. Все компоненты, как правило, просты в управлении, а два трудоспособных человека могут разгрузить груз за короткое время. С вами свяжутся за 24-48 часов до запланированной доставки. В качестве другого варианта вы также можете запросить доставку вашего груза на местном грузовом терминале для получения.Вы собираете налог с продаж?
Налог с продаж должен взиматься с покупок с доставкой в штаты Теннесси, Аризона и Айдахо.
Каким образом ваши конструкции крепятся к земле или бетону?
Для крепления к земле требуются арматурные анкеры VersaTube, центрированные в отверстиях для стоек и залитые бетоном.
Для крепления к бетонной плите или бетонному основанию требуются бетонные клиновые анкерные болты. Анкеры поставляются в комплекте с каждым зданием и навесом. Вы сделаете свой выбор до оформления заказа.Сколько времени занимает сборка строительного набора?
С помощью друзей и членов семьи большинство навесов можно собрать за один день – самое большее два дня (для больших навесов). Для небольших зданий и гаражей после завершения подготовки площадки вы сможете установить каркас за один день, а листовой металл — на следующий день. Для более крупных зданий и гаражей может потребоваться больше дней в зависимости от имеющейся у вас помощи, погоды и вашего личного графика.
Предлагаете ли вы дополнительную распорку фермы или размеры листового металла?
Дополнительная внутренняя распорка фермы и листовой металл 26 размера доступны в качестве опций, если вы строите в зоне с более высокой снеговой и/или ветровой нагрузкой, и должны быть соблюдены требования местных норм.
Позвоните инженеру по продажам VersaTube (1-800-810-2993) с вашими требованиями к нагрузке и вопросами.Предлагаете ли вы дополнительные размеры и конфигурации?
Абсолютно! Наши самые популярные стандартные здания и навесы доступны здесь онлайн. Но если вам нужен специальный размер или нестандартная конфигурация, наши инженеры по продажам готовы работать с вами, чтобы разработать инженерное решение «сделай сам», которое соответствует вашим снеговым/ветровым нагрузкам и местным требованиям. Позвоните по номеру 1-800-810-2993, и мы поможем вам!
Можно ли впоследствии изменить структуры VersaTube?
Наша конструкция соединения рамы Slip-Fit позволит вам легко увеличить длину существующей конструкции, добавив базовые рельсы и секции фермы. После того, как ваше здание или навес для машины собраны с установленной крышей из листового металла и боковыми панелями, может возникнуть проблема с изменением ширины и высоты вашего устройства.
Если бортовая доставка с вилочным погрузчиком недоступна в вашем регионе, то будет использована доставка грузовым автомобилем LTL. Доставка LTL на обочину требует, чтобы у вас было средство для разгрузки, либо вилочный погрузчик (или аналогичный). Небольшие поддоны или компоненты для упаковки пакетов можно выгружать вручную. Водитель LTL не будет вручную разгружать ваш заказ. Все компоненты, как правило, просты в управлении, а два трудоспособных человека могут разгрузить груз за короткое время. С вами свяжутся за 24-48 часов до запланированной доставки. В качестве другого варианта вы также можете запросить доставку вашего груза на местном грузовом терминале для получения.
Для крепления к бетонной плите или бетонному основанию требуются бетонные клиновые анкерные болты. Анкеры поставляются в комплекте с каждым зданием и навесом. Вы сделаете свой выбор до оформления заказа.
Позвоните инженеру по продажам VersaTube (1-800-810-2993) с вашими требованиями к нагрузке и вопросами.
Это фотографии структур стиля, предоставленные нам сообществом VersaTube.
Индивидуализация конструкций доступна через дизайн-студию VersaTube.
Чтобы спроектировать индивидуальную конструкцию, посетите страницу «Создание собственного гаража/здания» или позвоните по телефону 800-810-2993.
Пожалуйста авторизоваться для загрузки фотографий. У вас нет аккаунта? Создайте его здесь
*При условии одобрения кредитной заявки. Цены варьируются от 6,9от 9% до 29,99% годовых, что приводит, например, к 48 ежемесячным платежам в размере 25,36 долларов США под 9,99% годовых на каждые 1000 долларов, взятых взаймы. Годовые процентные ставки будут варьироваться в зависимости от кредитной квалификации, суммы кредита и срока. Платные планы Bread®️ — это кредиты, предоставляемые Comenity Capital Bank.
Расчет дозировки клея для анкеровки арматуры
Расчет дозировки клея для анкеровки арматуры
Согласно 10-летнему опыту анкеровки после установки, существует формула для количества инъекционного анкеровочного клея HM-500:
Согласно 10-летнему опыту анкеровки после установки, существует формула для количества инъекционного анкерного клея HM-500:
W=2/3*π* (D/2) 2 * L
Может быть добавлен к расходу рабочих: 5-15%
W: количество анкерного клея, используемого для каждого анкерного отверстия
D: диаметр отверстия
L: глубина отверстия
клей рассчитан на 390 мл, а удельный вес составляет 1,4-1,6 г/см 3 )
The table of using gule quantities of HM-500 epoxy anchor adhesive
the steel bar diameter | pore size | pore depth | the injecting glue volume | theoretic number | note | |||||||||||||||
| mm | mm | mm | ml(2/3v) | piece | | |||||||||||||||
| 8 | 12 | 80 | 6. 03 | 64.67 | 10d | |||||||||||||||
| 8 | 12 | 120 | 9.04 | 43.14 | 15d | |||||||||||||||
| 8 | 12 | 160 | 12.06 | 32.33 | 20d | |||||||||||||||
| 10 | 14 | 100 | 10.26 | 38.01 | 10d | |||||||||||||||
| 10 | 14 | 150 | 15. 08 | 25.86 | 15d | |||||||||||||||
| 10 | 14 | 200 | 20.52 | 19.01 | 20d | |||||||||||||||
| 12 | 16 | 120 | 16,09 | 24,23 | 10d | |||||||||||||||
| 12 | 16 | 1801717 2 | 16 | 180172 | 16 | 180172 | 16 | 180172 | 16 | 18017 2 | 16 | 18017 2 | 16 | . 0166 | 12 | 16 | 240 | 32.18 | 12.11 | 20d |
| 14 | 18 | 140 | 23.73 | 16.43 | 10d | |||||||||||||||
| 14 | 18 | 210 | 35.61 | 10.95 | 15d | |||||||||||||||
| 14 | 18 | 280 | 47. 46 | 8321 | 20d | |||||||||||||||
| 16 | 22 | 160 | 40.52 | 9.62 | 10d | |||||||||||||||
| 16 | 22 | 240 | 60.79 | 6.41 | 15d | |||||||||||||||
| 16 | 22 | 320 | 81.04 | 4.81 | 20d | |||||||||||||||
| 18 | 25 | 180 | 58. 87 | 6.62 | 10d | |||||||||||||||
| 18 | 25 | 270 | 88.31 | 4.41 | 15d | |||||||||||||||
| 18 | 25 | 360 | 117.74 | 3.31 | 20d | |||||||||||||||
| 20 | 28 | 200 | 82.06 | 4.75 | 10d | |||||||||||||||
| 20 | 28 | 300 | 123,09 | 3,16 | 15D | |||||||||||||||
| 20 | 28 | |||||||||||||||||||
| 28 | 907 4007 4007. 0172 | |||||||||||||||||||
| 22 | 30 | 220 | 103.62 | 3.76 | 10d | |||||||||||||||
| 22 | 30 | 330 | 155.43 | 2.5 | 15d | |||||||||||||||
| 22 | 30 | 440 | 207.24 | 1.88 | 20d | |||||||||||||||
| 25 | 32 | 250 | 133. |
