Анкер (крепёжное изделие) – это… Что такое Анкер (крепёжное изделие)?

У этого термина существуют и другие значения, см. Анкер.

Анкер (нем. Anker — якорь) — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Анкер, в отличие от дюбеля, как правило, является комбинированным самостоятельным крепёжным элементом: вместе со способностью закрепляться в основании он также и удерживает конструкцию.

Конструкция

У анкера различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также, анкер может иметь манжету — кайму вокруг отверстия, не позволяющую анкеру проваливаться в отверстие основания или закрепляемого материала.

Классификация

Способы закрепления анкера

  • Сила трения — анкер своими стенками прижимается к основанию.
  • Разная форма анкера и отверстия в основании — задняя часть анкера, не помещающаяся в отверстие.
  • Химический — заполнение свободного пространства между анкером и основанием затвердевающим жидким компонентом.

Способы монтажа, в зависимости от конструкции анкера

  • Закручивание
  • Забивание
  • Заклеивание (химические анкеры)

Материал изготовления

Изготавливается из металлических сплавов — латуни, нержавеющей стали, алюминия, и других.

Виды монтажа

  • Предварительный монтаж — анкер устанавливается в основание на всю длину.
  • Сквозной монтаж — часть анкера проходит через закрепляемую конструкцию. Анкер для такого вида монтажа имеет удлинённую нераспорную часть.

Виды анкеров

Назначение

Назначение по материалу основания
Назначение по области применения
  • Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
  • Мебельный анкер.

Установка

Для наилучшего сцепления анкера с основанием, отверстие, после просверливания, необходимо очистить от буровой муки.

См. также

Литература

Ссылки

В этой статье не хватает ссылок на источники информации.
Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 12 мая 2011.

dic.academic.ru

Что такое анкерное крепление

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

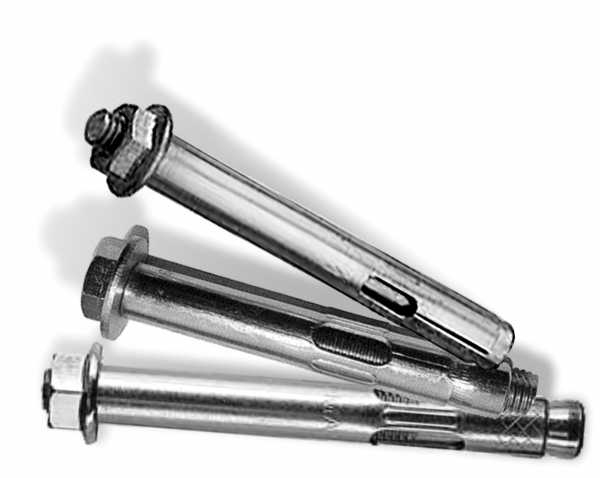

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:
    — закладной;
    — распорный;
    — забивной;
    — клиновой;
    — болт с кольцом или крючком;
    — рамный;
    — шпилька;
    — фасадный;
    — потолочный;
    — пружинка.
  2. Химические:
    — крепеж-монолит;
    — для наружных и внутренних работ;
    — для крепежа в рыхлых и тонкостенных основах;
    — стойкие к вибрациям;
    — долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

— просверлить в стене отверстие дрелью или перфоратором;
— установить в отверстие болт;
— распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

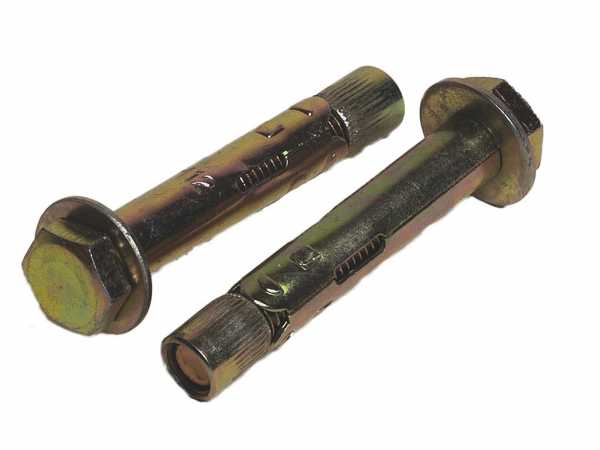

Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

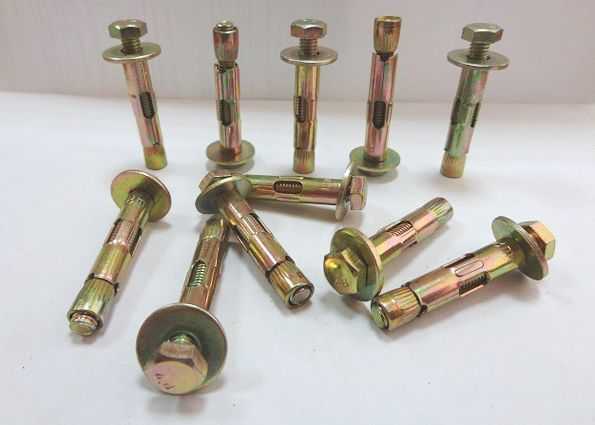

Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

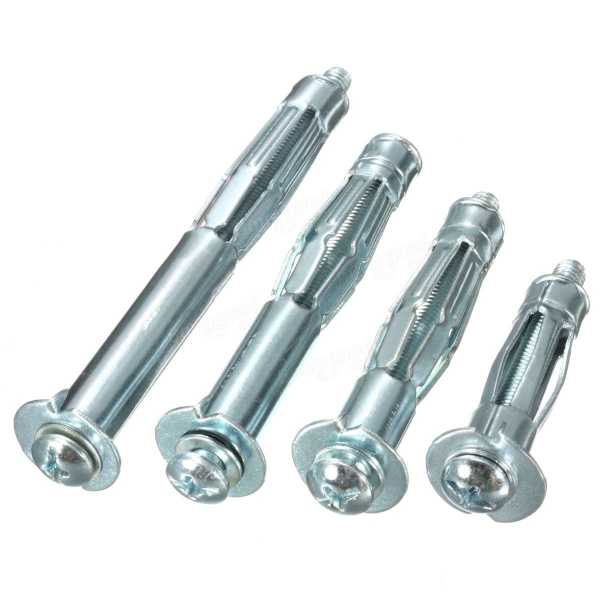

Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов


Видео: Анкеры. Принцип работы анкерного болта

Недавно для фиксации каких-либо элементов в стену применяли особые пробки из дерева – шпонки, которые вбивали в просверленные ранее каналы, чтобы обеспечить удержание крепежа в твёрдом основании.

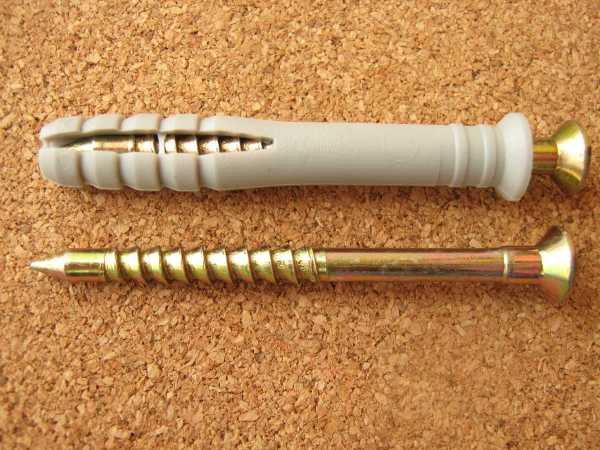

Однако такие шканты характеризовались многими минусами, включая усыхание или разбухание. Всё это приводило к нарушениям прямой функции. Следующим «эволюционным» этапом стали пластиковые дюбели, обладающие компактностью, дешевизной и неплохим фиксирующим свойством.

Но им тоже присущи недостатки – отсроченная деформация со значительным ослабеванием распорного сдерживания. Особенно это проявлялось в монолитно-бетонных конструкциях, когда пластик лопался и дюбеля свободно выходили из канала.

Учитывая вышеизложенные недостатки, был придуман анкер – самый надёжный способ фиксации на сегодня. Он как якорь вцепляется в твёрдый материал, не позволяя различным факторам нарушить крепление.

Рассмотрим подробнее эту последнюю разработку в сфере крепёжно-удерживающих элементов.

Часто применяемые виды анкеров

Изделия подразделяют по виду применения на:

— синтетический (химический) – имеет в конструкции капсулу с клеем, разрушающуюся при вкручивании болта. Клей вытекает и скрепляет стенки канала с болтом после высыхания состава. Недостатком является необходимость ожидания засыхания клея, после которого только можно «загружать» изделие. Достоинства неоспоримы – прочная фиксация и надёжное удерживание как в монолитных, так и в лёгких стеновых основаниях;

— металлический – более простой по структуре, состоит их металлической гильзы и вкрученного болта. В просверленный канал вводится анкер в раскрученном виде, а при накручивании болта на резьбу происходит расширение (распирание) гильзы с плотным вжатием её стенок в поверхности канала. Основные достоинства – прочность крепления, возможность создания малоглубинных креплений и осуществимость повторного использования. Недостаток – ценовая дороговизна.

Кроме того, существует классификация по функциональному типу:

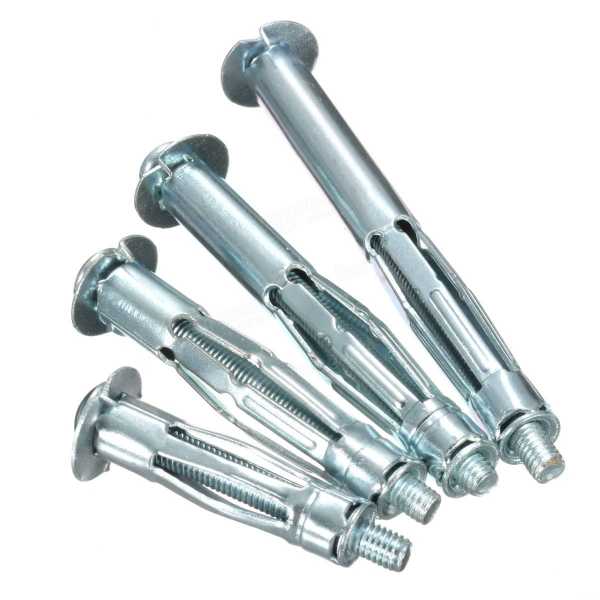

— зажимающий – действует по принципу раскрытия крепёжных лепестков и серединная деформация гильзы при закручивании болта. Помимо основного применения (толстые стены) используется для тонких конструкций, например, из гипсокартона;

— шниповой – конструкция предусматривает концевой шнип (или клин), раздвигающий стенки гильзы при вкручивании сердечника. Существует модификация со стержнем-бороздкой, расклинивающим гильзу. Затем он удаляется из резьбового прохода, а на его место вкручивается болт-сердечник. Этот вариант анкера требует точного соответствия размерных параметров отверстий и крепежа;

— распорный (дроблёный) – наиболее распространённая вариация. При закручивании конусоподобной втулки происходит распирание задней гильзовой части. Элемент не нуждается в строгом соблюдении размерности канала и гильзы. Используется для фиксаций на бетонные и кирпичные стены;

— вбиваемый – наиболее простой вариант, применяющийся без дополнительных сложностей. Гильза мягкая и при закручивании болта-сердечника начинает деформироваться с плотным упором в канальные стенки, что создаёт прочную фиксацию. Анкер используется для природного камня и монолитных стен.

Посмотрите видео о методах монтажа различных анкеров

Методика вкручивания анкера

Для выполнения качественного анкерного крепления, необходимо использовать металлические (сталь) элементы с антикоррозийным защитным покрытием, к примеру, М–30.

Кроме того, нужно осознавать, что все соединения характеризуются определёнными параметрами отверстия и нормами прикладываемой силы для закручивания.

Они зависят от свойств стены или покрытия. Так, для прочного бетона минимальная глубина заведения равна 8,0 см с нагрузкой менее 7,1 кН, а для материала тонкого эти значения вдвое меньше.

Проанализируем поэтапно правильную технологию фиксацию распорного (дроблёного) анкерного крепежа в стену из бетона.

Этап 1. Расчёт нужной длины болта

Очень часто стены имеют слой отделочного материала, например, штукатурку. Для добротного закрепления необходимо размещать болт в основание на глубину более 5,0 см. Поэтому длина анкерной гильзы должна иметь длину 5+толщина штукатурки.

Этап 2. Определение нужного диаметра (поперечник) отверстия и глубины канала

Необходимо внимательно контролировать диаметр канала для анкерного болта, поскольку от этого значения зависит параметр прикладываемой силы для закручивания. Гильза должна плотно и абсолютно перпендикулярно заходить в канал. Глубина просверленного отверстия должна превосходить длину анкера на 2,2–3,8 мм.

Этап 3. Разметка и сверление отверстия

Создание отверстия для анкера должно быть оптимально точным, поскольку болт после монтажа невозможно переместить. Разметка должна выполняться очень внимательно. Затем, нужным сверлом выполняется отверстие и канал вычищается от осколочных и пылевых частиц.

Рекомендация! Прочистить просверленный проход можно кисточкой, резиновой грушей или пылесосом. Последние два варианта предпочтительнее и удобнее!

Этап 4. Забивание и вкручивание анкерного болта

В исполненный канал аккуратно забивается анкер обычным молотком. Заводить фиксирующий элемент нужно поступательно и медленно до момента достижения головкой гильзы или гайкой стеновой поверхности. Затем, можно приступать к закручиванию, причём выполнять его нужно с нарастающей силой прикладывания.

Внимание! Упаковочная коробка должна содержать информацию о количестве закручивающих оборотов, но если информации нет, нужно измерить параметры болта и посмотреть значение в нормативных таблицах, например, в интернете!

Этап 5. Контроль точности погружения

Довольно часто при вкручивании болта шапка или гайка погружаются в штукатурный слой. Для гайки это не страшно, а шапку лучше оставлять непосредственно у стеновой поверхности.

Предупреждение! В пенобетонные, кирпичные или тонкие стены анкер закручивать до упора не рекомендуется!

Заключение

Анкер – очень эффективный и качественный тип крепежа для любых строительных конструкций. Чтобы элемент надёжно выполнял свои функции необходимо осуществить правильный подбор и грамотную установку элемента. Только соблюдение правильной методики закручивания может гарантировать прочность и долговечность фиксации.

Анкер (от нем. Anker — якорь) — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Анкер, в отличие от дюбеля, как правило, является комбинированным самостоятельным крепёжным элементом: вместе со способностью закрепляться в основании он также и удерживает конструкцию.

Содержание

Конструкция [ править | править код ]

У анкера различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также анкер может иметь манжету — кайму вокруг отверстия, не позволяющую анкеру проваливаться в отверстие основания или закрепляемого материала.

mytooling.ru

анкер – это… Что такое анкер?

87 анкер

Опорный элемент, закрепляемый в какой-либо неподвижной конструкции или в грунте для закрепления опалубки

3.5 анкер: Крепёжное устройство, заделываемое в стене для закрепления кронштейнов.

3.14 анкер : Элемент НФС, заделываемый в строительное основание, предназначенный для крепления подоблицовочной конструкции, утеплителя и других элементов НФС.

Примечание – В конструкциях НФС применяются анкера следующих типов:

– анкера, изготовленные из металла (металлические анкера), устанавливающиеся в просверленные в строительном основании отверстия и закрепляющиеся в нем посредством распора, внутреннего упора или сцепления с материалом строительного основания;

– анкера, состоящие из полимерной гильзы (дюбеля) и распорного элемента, изготовленного из полимерных материалов или металла (полимерные анкера), которые распираются в отверстии при забивании или ввинчивании распорного элемента;

– анкер с тарельчатым полимерным дюбелем (анкер с тарельчатым дюбелем): разновидность полимерного анкера, гильза которого заканчивается тарельчатым держателем для крепления слоя теплоизоляции;

– металлические шпильки, закрепляемые в отверстии основания с помощью специального строительного раствора (химические анкера).

3.1 анкер : Крепежная деталь, заделываемая в строительное основание, воспринимающая различные виды нагрузок и передающая их строительному основанию.

3.1 анкер : Элемент НФС, заделываемый в строительное основание, предназначенный для крепления подоблицовочной конструкции, утеплителя и других элементов НФС.

[ title=”СТО НОСТРОЙ 2.14.67-2012 Навесные фасадные системы с воздушным зазором. Работы по устройству. Общие требования к производству и контролю работ”, пункт 3.14]

3.2 анкер : Одномерный металлический стержень, предназначенный для крепления секций объемной георешетки между собой и к поверхности откоса, имеющий, как правило, Г-образную форму.

3.10 анкер: Металлическая деталь, забетонированная в теле шпалы и выступающая над поверхностью, предназначенная для крепления рельса клеммами рельсового скрепления.

3.2 анкер (anchor, tieback): Металлическое или огнеупорное приспособление, которое фиксирует расположение огнеупорного материала или изоляции.

3.1 анкер: Устройство, обеспечивающее стабильность проектного положения трубопровода на обводненных участках трассы;

3.7 анкер : металлический или пластиковый элемент, предназначенный для крепления георешетки к грунтовой поверхности с целью обеспечения монтажа георешетки (монтажный анкер) или увеличения сопротивления георешетки с заполнителем сдвигающим нагрузкам (несущий анкер при укреплении откосов).

Смотри также родственные термины:

3.1 анкер (грунтовый анкер): Устройство для передачи растягивающих нагрузок от закрепляемой конструкции на несущие слои грунта.

3.3 анкер буроинъекционный: Анкер, устраиваемый в скважине при ее создании с выемкой грунта при бурении или его вытеснением в стороны за счет погружения скважинообразователя при одновременном или последующем формировании в скважине элементов (корня и тяги) анкерующего устройства с нагнетанием (инъекцией) твердеющей инъекционной смеси под избыточным давлением.

3.4 анкер временный: Устройство для обеспечения связи объекта с грунтом в интервале времени до двух лет.

3.2 анкер грунтовый «Титан» : Предварительно-напрягаемый буроинъекционный анкер с тягой из ТВШ и передовой буровой коронкой.

3.1 анкер грунтовый буроинъекционный : Геотехническая конструкция, предназначенная для передачи выдергивающих нагрузок в глубокие слои грунта только в пределах нижней части своей длины (зоны заделки), включающая, как правило, предварительно напрягаемую стальную тягу, закрепляемую в фунте при помощи инъекции цементного раствора в буровую скважину. Анкер состоит из трех частей: оголовка, свободной части и заделки корня.

3.8 анкер мультикорневой (мультикорневой анкер): Устройство для передачи растягивающих нагрузок от закрепляемой конструкции на несущие слои грунта, имеющее более одного элемента (корня), передающего нагрузку от тяги на грунт.

3.5 анкер постоянный: Устройство для обеспечения длительной связи объекта с грунтом в течение срока эксплуатации сооружения.

3.2 анкер предварительно напряженный: Устройство для передачи растягивающих нагрузок от закрепляемой конструкции на несущие слои грунта за счет напряженной растянутой тяги, закрепленной одним концом в голове устройства на сооружении, а другим – в заделке (корне) устройства внутри глубоких несущих слоев грунта.

3.11 анкер с тарельчатым полимерным дюбелем (анкер с тарельчатым дюбелем) : Специальные изделия промышленного изготовления, предназначенные для дополнительного крепления системного теплоизоляционного слоя к основанию с целью восприятия и для передачи на основание воздействующих на СФТК внутренних и внешних нагрузок и усилий.

[ГОСТ Р 53786-2010, глава 2, пункт 12]

12 анкер с тарельчатым полимерным дюбелем (анкер с тарельчатым дюбелем): Специальные изделия промышленного изготовления, предназначенные для дополнительного крепления системного теплоизоляционного слоя к основанию с целью восприятия и для передачи на основание воздействующих на СФТК внутренних и внешних нагрузок и усилий.

3.9 анкер с уширениями в заделке: Анкер, имеющий уширения корня при механическом разбуривании, раскатке или опрессовке грунта нагнетаемой смесью.

3.6 анкер стержневой (стержневой анкер): Устройство для передачи растягивающих нагрузок от удерживающей конструкции на несущие слои грунта с тягой, способной воспринимать изгибающие моменты.

3.7 анкер тросовый (тросовый анкер): Устройство для передачи растягивающих нагрузок от удерживающей конструкции на несущие слои грунта с тягой, состоящей из проволочных прядей или канатов.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

normative_reference_dictionary.academic.ru

Что такое анкерный болт и его применение

Анкерный болт – что это и для чего он нужен?

В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

Классификация анкерных болтов

Существует множество типов анкерных болтов. Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

Рассмотрим существующие разновидности анкеров, их строение и области применения.

Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции. Крепить подобные болты в пористые конструкции нежелательно.

Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

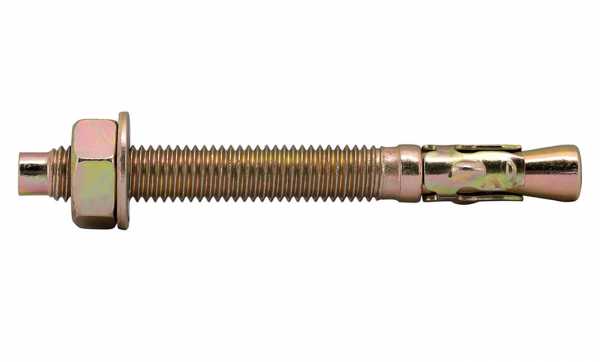

Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые. Особенностью конструкции являются 4 независимых сегмента.

По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

Установка анкерного болта

Процесс установки анкерных болтов происходит по одной схеме.

  1. В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
  2. Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
  3. Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
  4. Затягиваем гайку и производим окончательный монтаж конструкции.

При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

kreditnyi-zaym.ru

Анкерный болт – это… Что такое Анкерный болт?

Анкерные болты Однораспорный анкерный болт Конструкция

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживают какую-либо конструкцию.

Классификация

Различают следующие виды анкеров:

Технология устройства и основные виды разрушения анкеров

Анкер удерживается в материале основания за счёт трёх основных рабочих принципов:

  • Трение — нагрузки, воспринимаемые анкером, передаются на материал основания посредством трения тела анкера о материал основания. Для этого необходимо наличие распирающей силы. Эта сила может создаваться, например, за счёт распора металлической цанги или пластикового дюбеля.
  • Упор — нагрузки, воспринимаемые анкером, компенсируются внутренними силами сопротивления материала излому/смятию, возникающими, как правило, на глубине анкеровки. По такому принципу работают цанговые металлические анкера, фундаментные болты и т. п.
  • Замоноличивание (Склеивание) — нагрузки, воспринимаемые анкером, компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Такой принцип работы характерен для клеевых анкеров, закладных деталей без упорных приспособлений и уширений (заделок) и т. п.

Многие виды анкеров удерживаются в материале основания посредством комбинации описанных выше принципов.

Разрушение анкерного крепления происходит в самом слабом его месте. Различают следующие характерные виды разрушения:

  • Вырыв анкера — полный или частичный вылет анкера из материала основания, как правило, с сохранением конструктивной целостности основания.
  • Срез анкера — полное разрушение анкера по границе основание-закрепляемый элемент под воздействием превышающих допустимые сдвигающих сил.
  • Излом или пластический изгиб анкера — полное или частичное разрушение анкера под воздействием превышающих допустимые изгибающих сил при дистанционном монтаже закрепляемого элемента.
  • Вырыв материала основания анкером — полное разрушение анкерного соединения, связанное с нарушением конструктивной целости материала основания под воздействием нагрузок, превышающих предел прочности материала основания. Существует два наиболее частых вида вылома — вылом конуса материала основания и излом кромки материала основания (при установке анкера вблизи края базового материала).
  • Коррозия материала анкера — полное или частичное разрушение анкера, связанное с коррозией материала анкера или его отдельных частей.
  • Плавление или выгорание анкера — нарушение конструктивной целостности анкера, связанное с разрушением материала анкера или его отдельных частей, вызванным воздействием высоких температур, нехарактерных для данного анкерного соединения.

Максимальная нагрузка на вырывание зависит от прочности бетона и размера анкера. Для анкера 8 мм вырывающая сила в зависимости от типа – 1-15 кН (100-1500 кгс) для бетона марки B25, но рабочая нагрузка не должна превышать 25% от вырывающей силы. Для бетона с трещинами необходимо нагрузку на вырывание умножить на коэффициент 0,6[1].

См. также

Литература

  • Пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03)
  • Руководство по анкерному крепежу «Hilti»
  • Руководство по анкерному крепежу «Mungo»

Примечания

[[1]]

Ссылки

dic.academic.ru

АНКЕРНЫЙ – это… Что такое АНКЕРНЫЙ?

  • анкерный — анкерный …   Русский орфографический словарь

  • АНКЕРНЫЙ — (от франц. ancre якорь). Особый ход карманных часов. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. АНКЕРНЫЙ особо устроенный механизм карманных часов. Полный словарь иностранных слов, вошедших в употребление в… …   Словарь иностранных слов русского языка

  • анкерный — ая, ое. ancre m. 1. Отн. к анкеру (часов, механизма). Только четыре с полтиной дали <в ломбарде за часы> … Дамские, говорят, и цилиндр, кабы анкерные. С. Елпатьевский Служащий. // РБ 1902 1 1 21. При английском исполнении часы анкерного… …   Исторический словарь галлицизмов русского языка

  • анкерный — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN jag bolt …   Справочник технического переводчика

  • Анкерный — I прил. соотн. с сущ. анкер I, связанный с ним II прил. соотн. с сущ. анкер II, связанный с ним Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 …   Современный толковый словарь русского языка Ефремовой

  • анкерный — анкерный, анкерная, анкерное, анкерные, анкерного, анкерной, анкерного, анкерных, анкерному, анкерной, анкерному, анкерным, анкерный, анкерную, анкерное, анкерные, анкерного, анкерную, анкерное, анкерных, анкерным, анкерной, анкерною, анкерным,… …   Формы слов

  • анкерный — см. анкер; ая, ое. Часы на анкерном ходу. А/нкерный болт …   Словарь многих выражений

  • анкерный — анкер/н/ый …   Морфемно-орфографический словарь

  • анкерный болт — [ГОСТ 27017 86] болт анкерный Болт, служащий для крепления металлических стоек и колонн к бетонным фундаментам [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Основные типы болтов и область их применения По… …   Справочник технического переводчика

  • АНКЕРНЫЙ ПРОЛЕТ — 1) Участок контактного провода, расположенный между двумя опорами, на к рых закреплены концы этого провода; 2) часть пролетного строения с консольными фермами в пределах между опорами. Технический железнодорожный словарь. М.: Государственное… …   Технический железнодорожный словарь

  • dic.academic.ru

    АНКЕР – это… Что такое АНКЕР?

  • анкер — анкер, а …   Русский орфографический словарь

  • Анкер — (от нем. anker  якорь): Анкер  деталь часового механизма, обеспечивающая равномерность его хода. Анкер  мера объёма. Анкер  крепёжное изделие, предназначенное для крепления строительных конструкций и оборудования. Анкер в …   Википедия

  • Анкер — – железобетонная конструкция, изготовляемая на заводах или строительно монтажных полигонах и устанавливаемая в подготовленный котлован. [ВСН 76] Анкер – (зацеп, шпилька). 1. Металлическая вставка через концевую проушину связи,… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • АНКЕР — (нем. Anker букв. якорь),..1) Деталь часов (качающаяся вилка), обеспечивающая равномерный ход часового механизма2)] Деталь для скрепления частей сооружений и машин. В сооружениях анкер закладывают в каменную кладку (стены, фундаменты, своды).… …   Большой Энциклопедический словарь

  • Анкер — • Анкер • Анкерный болт 1. Анкер – крепежная деталь, предназначенная для соединения различных строительных изделий и конструкций, а также крепления оборудования. Термин анкер применяется также в смысле промежуточная деталь (анкерная связь,… …   Словарь строителя

  • АНКЕР — (стар.) якорь. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 Анкер устаревшее название якоря Edw …   Морской словарь

  • анкер — железная связь, скоба, мертвяк, якорь Словарь русских синонимов. анкер сущ., кол во синонимов: 3 • мертвяк (21) • скоба …   Словарь синонимов

  • анкер — анкер, зацеп, шпилька Металлическая вставка через концевую проушину связи, закрепляющая ее положение на внешней поверхности стены; чаще всего имеет вид четырехгранного стержня с небольшим схожденем граней, реже S образную или X образную форму.… …   Словарь храмового зодчества

  • анкер — Крепежное устройство, заделываемое в какой либо неподвижной конструкции или в грунте. [СНиП I 2] анкер 1. деталь, крепёжное устройство, конструктивный элемент, заделываемые в толщу конструкции или в грунт и служащие для крепления расчалок,… …   Справочник технического переводчика

  • АНКЕР — АНКЕР, анкера, муж. (нем. Anker якорь) (спец.). 1. Регулятор маятника в часах. 2. Железная скрепа в каменной кладке. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • dic.academic.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
