Анкеры в строительстве: Виды анкеров, способы применения, монтаж

alexxlab | 25.06.2023 | 0 | Разное

Что такое анкер и как он работает

В статье разберем, что такое анкер, как он работает и для чего нужен в строительстве, как изготавливается и из чего состоит (конструкция) это крепежное изделие, виды анкеров, применяемые для стен из бетона и кирпича.

Анкер – это комбинированное крепёжное изделие, которое путем распорки конструкции устанавливается внутри несущего основания. Анкер вводится, вворачивается или вбивается в твердый, жесткий строительный материал.

Предлагаем выбрать и купить анкеры и анкерную технику в Москве от крупного снабженца строительных организаций компании «Мосопторг»! Наши склады позволяют снабжать любые строительные объекты, товар всегда в наличии и готов к отправке и самовывозу. Переходите в каталог и подбирайте необходимые изделия.

Для чего нужен анкер

Такой крепеж можно применять в зданиях из бетона, в стенах из полнотелого высокопрочного кирпича, в строительных блоках из природного камня. Надежность анкерного крепления основывается на силе трения между границами отверстия и расширяющими элементами крепежной конструкции. Именно поэтому анкеры применяются для крепления массивных, тяжелых изделий и технических устройств, испытывающих динамические нагрузки.

Анкерами крепятся потолочные и навесные конструкции, настенная мебель, различный спортивный инвентарь, бытовая техника, осветительные приборы и сантехническое оборудование. В быту, а также в производственной и коммерческой сфере анкерное соединение позволяет безопасно крепить трубопроводные системы и электропроводку. Надежность и удобство в применении сделали анкеры популярным видом крепежных изделий, используемых в настоящее время.

Виды анкеров и технические характеристики

Анкеры различаются по своим конструктивным особенностям, по способу крепежа и по материалам изготовления. Всего производится более десятка различных видов анкеров, предназначенных для промышленного и бытового применения. В производстве анкеров используют следующие современные материалы:

• сталь конструкционная с пониженной концентрацией углерода, обеспечивающая необходимый запас прочности: анкеры из такой стали предназначены для крепежного крепления с максимальной высокой нагрузкой;
• сталь с высокими антикоррозийными свойствами, в структурный состав которой входят легирующие компоненты: материал выдерживает не только высокие нагрузки, но и не поддается коррозийному разрушению при длительном нахождении во влажной среде;
• сплавы на основе алюминия и цинка (латунные анкеры): простота конструкции позволяет быстро устанавливать крепеж; такие облегченные, но надежные анкеры широко применяются для бытовых целей.

Основные типы анкеров применяются для плотных структур, таких как бетон или камень. Однако есть отдельные виды анкерных соединений, предназначенных для пустотелых оснований. В особую группу анкеров входят болты для установки крепежа в листовых основаниях: в стенах из гипсокартона, ДСП и ДВП.

Как работает анкер: принцип действия

Стандартная конструкция анкера включает в себя распорную втулку и винт с коническим хвостом с фланцевой гайкой. Как установить анкерный болт в материал основания? Для этого необходимо просверлить отверстие указанного диаметра, например, в бетонной или кирпичной стене. После в отверстие вставляется или забивается анкер. Далее гайку на шпильке следует закрутить до упора любым подходящим для этого ключом. Каким образом происходит закрепление анкера в стене? В процессе закручивания гайка втягивает хвост винта в распорную втулку, которая начинает расширяться и тем самым прижимается к внутренним границам отверстия. Другими словами, крепежный элемент расклинивается внутри отверстия, и анкер максимально надежно фиксируется в глубине строительного основания. Данный способ закрепления через расклинивание втулки позволяет выдерживать и большие боковые нагрузки «на срез», и высокую продольную нагрузку на вырывание. Аналогично устроены и другие разновидности анкерных болтов.

Из чего состоит анкер

По своей конструкции они могут быть следующих видов:

• Анкерные болты с использованием гайки или «шестигранника». Могут применяться для крепления тяжелых конструкций.
• Анкерные болты с крючком или кольцом. Применяются для установки и крепления на потолках спортивных снарядов, элементов детских уголков (качелей, гимнастических стенок), люстр.

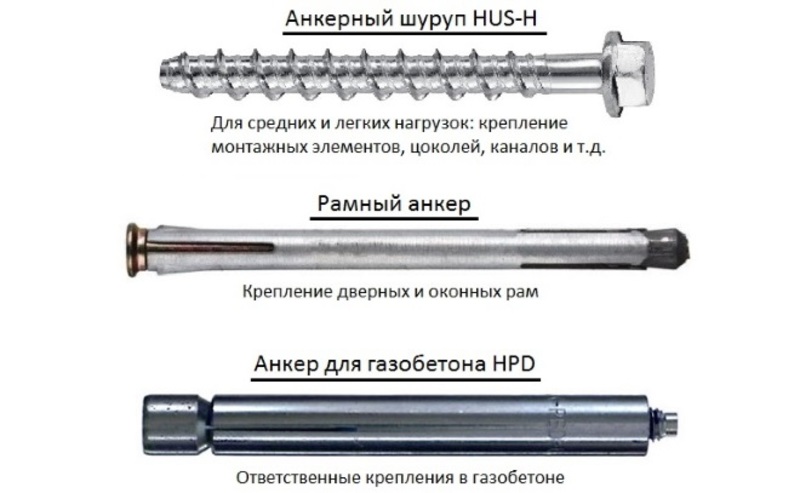

• Рамный анкер. Конструкция состоит из резьбового винта, потайной головки, разжимной втулки и клиновидной гайки. Широко применяется для крепежного соединения оконных рам и дверных косяков.
• Забивные анкеры. Простая конструкция состоит из короткой втулки с резьбой на внутренней поверхности. Втулка забивается в отверстие в стене и расклинивается бородком. Затем в установленную втулку вкручивается нужный по размеру болт. Такой способ крепления используется при установке труб, воздуховодов и коробов.
• Анкер-клин. Применяется для крепежа скрытых несъемных элементов конструкции, например, при монтаже закладных при установке гипсокартонных стенок или реек. Крепеж производится без резьбового соединения: в просверленное отверстие сначала забивается анкер, а потом клин на уровень шляпки.
• Потолочные анкеры. Конструкция состоит из короткой втулки и металлического стержня с коническим хвостом. Стержень забивается или вводится в предназначенное для крепления отверстие, и затем вытягивается вниз на предусмотренное расстояние. В процессе вытягивания конус стержня расширяет втулку до границ отверстия.

Советы по монтажу от профессионалов

При установке анкеров следуйте нескольким полезным советам от опытных мастеров.

Первое. Если забиваете анкер, у которого есть гайка, то не делайте это по самой гайке, а используйте в качестве прокладки деревянный брусок. Это защитит вас от повреждения резьбы.

Второе. Если вы забили анкер, а он легко вытаскивается или проворачивается, то ситуацию может исправить небольшой отрезок оцинковки с длиной чуть большей забивного анкера и шириной в пределах 10 мм. Вытащите анкер, вставьте оцинковку, и повторно забивайте.

Третье. Анкерный крепеж можно использовать многократно. Если, к примеру, вам потребовалось установить шпильку вместо болта, чтобы собрать подвесную конструкцию, то старый болт можно легко выкрутить и вкрутить на его место нужного размера шпильку. Крепление не утратит своей надежности.

Что такое анкер и для чего он нужен в строительстве

Анкер — элемент крепежа, в структурном плане схожий с болтовыми и дюбельными элементами. Его предназначение — обеспечивать фиксацию конструкций на твердых поверхностях (каменных, кирпичных, бетонных и т.д.). За счёт использования подобных изделий можно достигнуть высочайшей надежности крепления (существенно большей, чем в случае с традиционными шурупами и дюбелями). Разберемся для чего нужен анкер и каким он бывает.

Для чего используется анкер

Часто спрашивают, что такое анкер в строительстве. Непосредственный перевод слова «анкер» с немецкого — «якорь», поскольку форма изделия напоминает эту конструкцию, используемую на кораблях. Анкеры становятся незаменимыми в случаях, когда требуется закрепить спортивные снаряды, кондиционную технику, сантехническое изделие — продолжать перечень можно долго. Говорить об однозначной эксплуатационной ориентации невозможно, поскольку здесь все зависит от конкретного типа.

Отличительная черта всех анкеров — способность выдерживать серьезную динамическую нагрузку. Согласно существующим принципам классификации, выделяют три категории анкеров: малые (диаметр составляет менее 8 мм, длина — менее 55 мм), средние (диаметр — до 12 мм, длина — до 120 мм), большие (предельная толщина — 24 мм, длина — 220 мм). Проанализируем существующие подтипы анкерных болтов в соответствии с критерием формы.

Распорные анкеры

Наиболее часто встречающийся тип — распорный анкер. В структурном плане изделие является болтом либо шпилькой, «нос» которого выполняется в конусной форме. Последний обрамляется специальной гильзой, которая имеет осевой разрез. Ввиду того, что ее радиус меньше конуса на носике, обеспечивается надежное сцепление: гильза не может «уйти» со шпильки. На краешке, который выступает из стены, находится специальная гайка, которая при проворачивании «оттаскивает» к себе шпильку; последняя не может пройти сквозь гильзу и разжимает ее.

Отметим, что распорные анкеры применяются для фиксации на конструкциях, изготовленных из имеющих внутреннюю структуру материалов. Простейший пример — бетонная конструкция. Также выделяют несколько подтипов распорных анкеров:

• С гайкой. В конструкционном плане это шпилька, которую поджимает гайка. Отличительная черта — длинная гильза, которая обеспечивает максимальную контактную площадь во внутренней части. При помощи гайки можно не только прижать конструкцию к стене, но также накрутить другую гайку на шпильку.
• С кольцом либо крюком. Особых отличий от вышеописанного типа (анкеры с гайкой) нет. Разница состоит лишь в том, что вместо гайки здесь крепежное кольцо или крюк. Деформационная гильза характеризуется тем, что имеет вершину с накатанной резьбой. Соответственно, при прокручивании гильза окажется разжатой ввиду наличия продольных сквозных прорезей. Подобное крепление особенно актуально в случае необходимости фиксации шнура, троса, веревки.
• Двухраспорные. Характерная черта крепления: когда мастер выкручивает шпильку, одна распорная втулка заходит в другую. Распор осуществляется ближе к концу анкера, что крайне важно при работе с материалами пористого типа. Например, с помощью подобных креплений нередко осуществляют крепеж на кирпичную поверхность.
• С шестигранной головкой. Это изделие незначительно отличается от анкера с гайкой, но его все же выделяют в отдельную категорию. Вместо шпильки здесь оказывается задействованным классический болт. Если закручивать анкер, располагающийся на кончике конус «оттаскивает» гильзу к болтовой шляпке, обеспечивая продавливание ее стен.
  Подобные крепежные элементы зачастую ориентированы на фиксацию при помощи гаечного ключа либо отвертки.

Клиновые анкеры

Не самый распространенный подтип — клиновые анкеры. В структурном плане это длинные металлические шпильки, на кончике которых располагаются деформационные гильзы. Если начать завинчивать шпильку, происходит расширение небольших «лепестков», притом в глубине материала — вдали от фронтальной части, — что обеспечивает минимизацию вероятности растрескивания конструкции.

Забивные анкеры

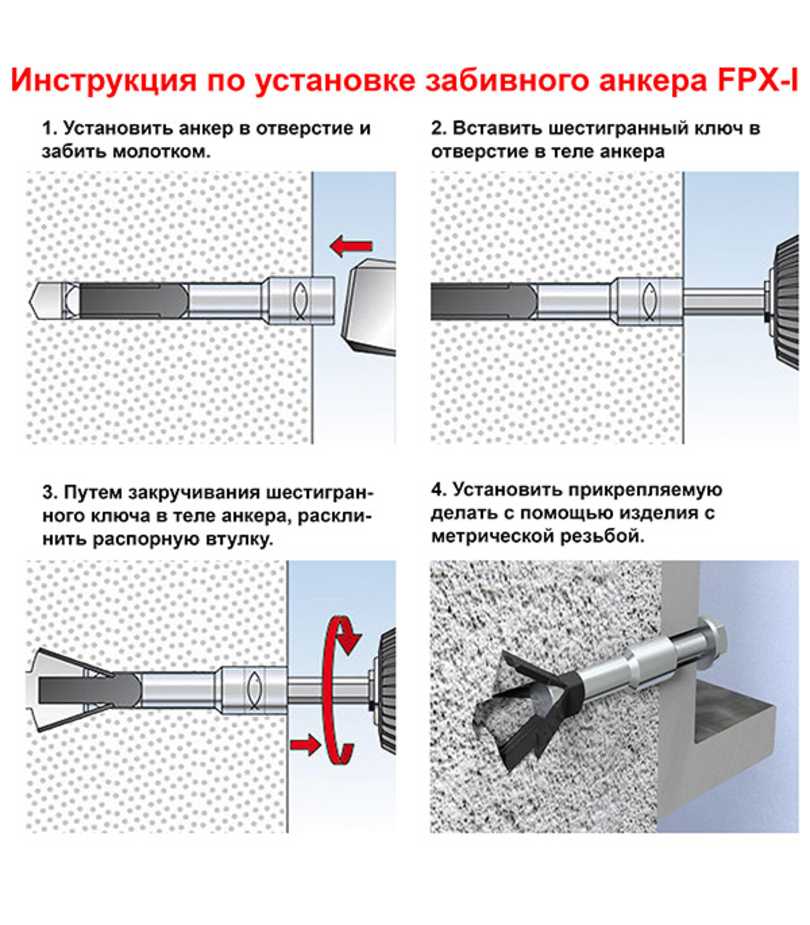

Забивные элементы разительно отличаются от всех других анкеров. Для того чтобы раскрыть их, потребуется заранее осуществить посадку гильзы — и только после этого начинать вворачивание шпильки. Соответственно, использование забивных анкеров предполагает наличие заготовленного отверстия, в которое ставится анкерная втулка. Затем в монтированную гильзу закладывают штырь, который вбивается посредством молотка.

Затем штырь извлекают и закручивают болт, который и обеспечивает фиксацию.

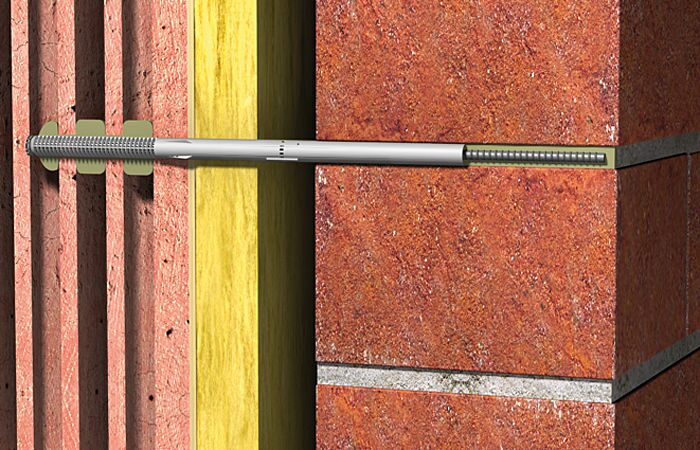

Химические анкеры

Наиболее современный тип — химические анкеры (другое название — клеящиеся), способные обеспечить предельно надежное крепление. Фактически это просто набор, включающий традиционную шпильку и клеящее вещество. Для того чтобы использовать химический анкер, необходимо заранее создать отверстие, прочистить его и заполнить клеем. Затем внутрь вставить шпильку. Уже вскоре происходит застывание, обеспечивающее фиксацию. Единственный минус — необходимо подождать какое-то время, пока клей «схватится». Обратите внимание -химический анкер не подойдет для ситуаций, когда крепеж будет использоваться сразу же.

Монтаж и демонтаж: общие правила

Чтобы анкер идеально выполнял свои функции, его нужно грамотно монтировать.

1. Нужно правильно подобрать сверло, сообразное размерам анкера. Не обязательно, чтобы оно было более толстым, поскольку при использовании дрели или перфоратора отверстие всегда получается чуть большим (из-за вибрации инструмента).

2. Важно не ошибиться в плане глубины (ошибка может понизить надежность крепления).

3. Прежде чем загонять анкер, отверстие нужно очистить (убрать крошку и пыль) при помощи компрессора или обычного пылесоса.

В отдельных случаях возникает необходимость в извлечении крепежного элемента. Сделать это непросто, но вполне возможно. Потребуются такие инструменты, как зубило, молоток и плоскогубцы. В первую очередь нужно открутить шпильку так, чтобы она более не держала гильзу. Алгоритм может меняться в зависимости от типа анкера. Иногда возможно просто вывернуть болт, в других — ослабить гайку. После «освобождения» гильзы ее можно демонтировать. Не всегда есть возможность сходу сделать это при помощи обычных плоскогубцев — может потребоваться предварительно чуть разрушить материал вокруг отверстия (подставьте зубило возле гильзы и сделайте канавку в сантиметр глубиной).

В нашей компании можно купить анкеры оптом от прямого производителя. В каталоге представлены метизы всех типов и размеров.

Строительные анкеры | Механические, винтовые, распорные анкеры

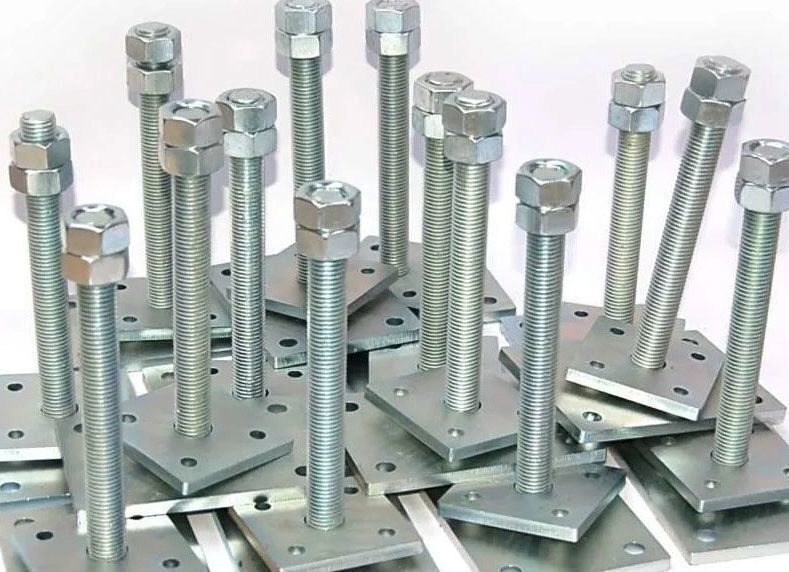

Анкерный болт — это крепеж, используемый для крепления объектов или конструкций к бетону. Существует множество типов анкерных болтов, конструкция которых в основном является собственностью компаний-производителей. Все они состоят из резьбового конца, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от стандартных зданий до плотин и атомных электростанций. Их также можно использовать для надежного крепления закладных плит к бетонному фундаменту при использовании с элементом из конструкционной стали.

Болты с защелкой

Болт с защелкой, также известный как анкер-бабочка, представляет собой застежку для подвешивания вещей на пустотелых стенах, таких как гипсокартон. Распорные болты имеют крылья, которые открываются внутри полой стены, упираясь в нее, чтобы надежно удерживать крепеж. Крылья намного больше, чем болт, к которому они прикреплены. Это распределяет вес закрепленного предмета по большей площади, увеличивая вес, который можно закрепить, по сравнению с обычным болтом.

Анкеры для полых стен

Анкер для полых стен представляет собой крепежный элемент с расширяемой втулкой, которая вставляется в отверстие, просверленное в стене. Кромка шире, чем отверстие, предотвращает его падение за стену. Затем во втулку ввинчивается крепежный винт, в результате чего анкер изгибается, расширяется, расширяется и захватывает внутреннюю часть гипсокартона. Анкеры для полых стен бывают разного диаметра и «длины захвата» для гипсокартона разной толщины и для поддержки разных нагрузок.

Клиновые анкеры

Клиновые анкеры, также известные как распорные болты и распорные анкеры, закрепляются за счет механического расклинивающего эффекта на конце крепежного элемента. Существует три основных типа клиновых анкеров: полнорезьбовые, частично резьбовые и полнотелые клиновые анкеры. Как показано на рисунке, затягивание болта приводит к тому, что клин прижимается к втулке. Это заклинивает конец болта и обеспечивает прочность. Многие производители предлагают вариации на эту тему, обычно в зависимости от состояния бетона и типа нагрузки. Если механический анкер выходит из строя, это обычно происходит в виде выдергивания бетонного клина, и по этой причине при правильном проектировании учитывается глубина заделки и гарантируется, что болты не расположены слишком близко друг к другу.

Пластиковые анкеры

Пластиковый анкер — это вставка, используемая для крепления шурупа к пористому или хрупкому материалу, который в противном случае не выдержит вес объекта, прикрепленного шурупом. Существует множество форм настенных дюбелей, но наиболее распространенным принципом является использование конической трубки из мягкого материала, например пластика. Он свободно вставляется в просверленное отверстие, затем в центре затягивается винт. Когда шуруп входит в дюбель, мягкий материал дюбеля расширяется и плотно прилегает к материалу стенки. Такие анкеры могут прикреплять один объект к другому в ситуациях, когда винты, гвозди, клей или другие простые крепления либо непрактичны, либо неэффективны. Различные типы имеют разный уровень прочности и могут использоваться на разных типах поверхностей.

Анкеры E-Z от ITW Buildex

Анкоры E-Z — это линейка самосверлящих анкеров для гипсокартона от ITW Buildex, которые позволяют подвешивать предметы весом до 100 фунтов. Линейка E-Z Ancor состоит из анкеров Twist-N-Lock™, изготовленных из армированной волокном смолы, цинковых анкеров Stud Solver® и болтов Toggle Lock™.

Анкер для полых стен KapToggle®

Анкер KapToggle® может быть установлен кем угодно за считанные секунды. KapToggle фиксируется на месте, позволяя устанавливать или снимать приспособления снова и снова без потери переключателя.

Анкеры для бетона

Анкеры для бетона могут использоваться для постоянного или временного применения, включая анкеры для бетона, которые можно использовать в полнотелом кирпиче и пустотных плитах. Некоторые из самых популярных анкеров для бетона от таких брендов, как Powers, Hilti и DeWALT, протестированы и одобрены для использования в бетоне с трещинами. Анкеры для бетона являются одним из наиболее распространенных крепежных элементов, используемых в остеклении и навесных стенах.

Купить строительные анкеры онлайн

Свяжитесь с нами, чтобы узнать цену на анкеры

← Назад ко всем Крепеж

Грунтовая анкерная система в строительстве

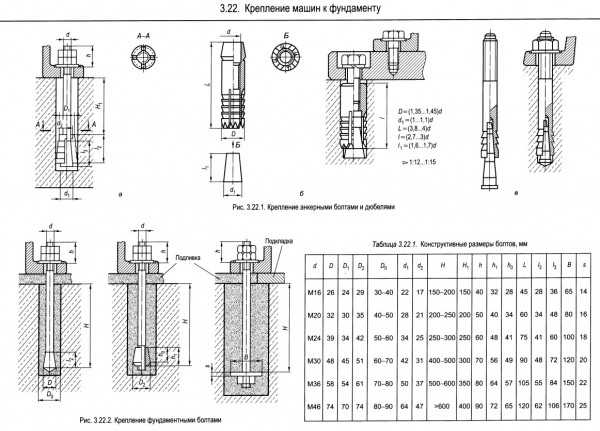

Грунтовый анкер болты в строительстве используются для соединения структурных и неструктурных элементы к бетону. Соединение осуществляется путем сборки различных такие компоненты, как: анкерные болты, стальные пластины, ребра жесткости. Анкерные болты передают различные виды нагрузки: силы растяжения и силы сдвига. Связь между элементами конструкции может быть представлена ​​стальной колонной, прикрепленной к железобетонный фундамент. Принимая во внимание, что общий случай неструктурного элемент, прикрепленный к структурному, представлен связью между фасадная система и железобетонная стена.

Грунтовые анкеры являются эффективными удерживающими устройствами, используемыми во многих различных типах конструкций, включая подпорные стены, дамбы, причалы, опоры мостов и фундаменты зданий. Анкеры нагружены (активная анкеровка), чтобы предотвратить перемещение конструкции, и обычно они передают свою нагрузку на фиксированную длину. Их обычно называют натяжными анкерами, и они подходят для крепких горных пород. Для анкеров, установленных в почве или слабой породе, используются сжимающие (и растягивающие) анкеры с распределением нагрузки, поскольку они основаны на последовательности небольших последовательных длин связей, а не на одной уникальной более длинной длине связи.

Типы грунтовых анкерных болтов, используемых в строительстве

1. Прямолинейный вал с заливкой самотеком / заливкой под низким давлением; они обычно устанавливаются в скалах, связных грунтах от очень жестких до твердых, а также в песчаных или гравийных грунтах с использованием методов вращательного бурения или полого шнека.
2. Прямой вал, залитый цементным раствором; они наиболее подходят для крупнозернистых грунтов и слабых трещиноватых пород, а также используются в мелкозернистых несвязных грунтах. Раствор впрыскивается в зону соединения под давлением более 150 фунтов на квадратный дюйм. Можно использовать различные методы сверления и затирки.
3. Одинарное или многократное расширение; они в основном устанавливаются с большими необсаженными просверленными отверстиями в связных грунтах, а цементный раствор заливается без давления.
4. Залитый раствором; они устанавливаются с использованием отсроченных многократных инъекций раствора и используются для увеличения площади поверхности корпуса раствора анкеров, перечисленных выше, для увеличения пропускной способности

Компоненты грунтовые анкеры

Доступны различные размеры и грузоподъемность, до Длина 70 м, грузоподъемность более 3000 кН. Они легкие, коррозионно-стойкие анкеры, которые могут быть установлены с уровня земли, либо вручную или с помощью переносного оборудования, в зависимости от размера и состояния грунта. Когда загружены, они оказывают давление на конус земли, который окружает их длина, обеспечивающая очень хорошее сопротивление движению. Поскольку они создают минимальную почву помехи во время установки и могут подвергаться нагрузке до точного удерживания емкости, они предлагают популярную технику для анкеровки широкого спектра конструкции на место.

Залитый грунт анкеры, называемые просто грунтовыми анкерами, устанавливаются в заполненные цементным раствором сверлить отверстия. Залитые грунтом анкеры также называют «подхватами». основные компоненты грунтового анкера с цементным раствором включают:

1. анкерное крепление;
2. свободная (несвязанная) длина;
3. длина связи.

Анкеровка представляет собой комбинированную систему из головки анкера, опорной плиты и трубы, которая способна передавать усилие предварительного напряжения от напрягаемой стали (стержня или пряди) на поверхность земли или поддерживаемую конструкцию. Анкерные компоненты для стержня и пряди соответственно. Несвязанная длина представляет собой часть предварительно напряженной стали, которая может свободно упруго удлиняться и передавать силу сопротивления от соединительной длины к конструкции. Разрыватель связи представляет собой гладкую пластиковую втулку, которая надевается на арматуру на несвязанной части, чтобы предотвратить сцепление напрягаемой стали с окружающим цементным раствором. Это позволяет напрягаемой стали в несвязанной части беспрепятственно удлиняться во время испытаний и напряжения и оставляет предварительно напряженную сталь несвязанной после блокировки. Длина напрягаемой арматуры — это длина напрягаемой стали, прикрепленной к цементному раствору и способной передавать приложенную растягивающую нагрузку на грунт. Длина анкерной связи должна быть расположена за критической поверхностью разрушения.

Часть полного узла грунтового анкера называется напрягом. Напрягающая арматура включает предварительно напряженный стальной элемент (пряди или стержни), защиту от коррозии, оболочки (также называемые оболочками), центраторы и распорки, но, в частности, не включает цементный раствор. Оболочка представляет собой гладкую или гофрированную трубу или трубку, которая защищает предварительно напряженную сталь. в несвязанном отрезке от коррозии. Центраторы располагают арматуру в просверленном отверстии таким образом, чтобы вокруг арматуры было достигнуто заданное минимальное покрытие цементным раствором. В многоэлементных напрягающих элементах распорки используются для разделения прядей или стержней напрягающих элементов таким образом, чтобы каждый элемент надлежащим образом прикреплялся к анкерному раствору. Затирка представляет собой смесь на основе портландцемента, которая обеспечивает передачу нагрузки от арматуры к грунту и обеспечивает защиту арматуры от коррозии.

Дизайн и установка грунтовых анкеров

Ожидаемый срок службы анкера зависит от коррозионная активность грунта, в который он помещен, и используемых материалов. Главный компонент анкера, иногда описываемый как «сухожилие», может быть изготовлен из широкий спектр материалов:

• Стальной стержень или проволока
• Стеклопластик
• Алюминиевый сплав – 30 лет+
• Твердый анодированный алюминиевый сплав – 40 лет+

Постоянные анкеры могут иметь дополнительную защиту от коррозии.
