Анодное заземление, бурение скважин под анодное заземление

Электрохимическая (катодная) защита, основу которой составляет анодное заземление, считается наиболее действенным способом, защищающим металлические сооружения от разрушающего действия подземной коррозии. Также достаточно эффективны изолирующие покрытия. Анализируя причины, которые привели к повреждению установок катодной защиты, можно сделать вывод, что практически половина отказов происходит из-за выхода из строя именно анодных заземлителей.

Так как данные заземлители представляют собой один из самых сложных, ответственных и дорогостоящих элементов электрохимической защиты, становится понятно, как важно обеспечить им долгий срок эксплуатации. Современные анодные заземлители изготавливаются из материала, отличающегося низкой скоростью растворения и стабильностью работы в течение продолжительного времени – ферросилида. К тому же ферросилид имеет низкое удельное сопротивление, которое обеспечивает довольно равномерное растворение заземлителя, а его прочностные характеристики достаточны для того, чтобы сохранить элементы анодного заземлителя при изготовлении, последующей транспортировке и монтаже конструкции.

Бурение скважины под глубинное анодное заземление

Для монтажа глубинного и свайного заземления необходимо произвести бурение скважины под анодное заземление, протяженное заземление выполняется в траншеи.

Установка глубинного заземления начинается с важнейшего этапа работ – бурения скважины. После окончания бурения нельзя допускать перерывов в процессе установки и монтажа оборудования. От того, насколько короткий срок прошел между бурением скважины и установкой анодного заземлителя, зависит качество и продолжительность работы последнего.

Глубинный анодный заземлитель устанавливается в скважину, предварительно проработанную глинистым раствором. Монтаж ведется блоками с использованием монтажного стола. После проверки качества изоляции (используется искровый дефектоскоп), скважина заполняется коксом или глинистым раствором, а верхняя часть – в соответствии с техническим проектом песком или гравием.

Бурение скважины под свайное анодное заземление

После подготовки свай, которые, как правило, изготавливаются из некондиционных отходов труб, выполняется бурение скважины под анодное заземление. После того, как бурение под сваи закончено, необходимо погрузить сваи в скважину и подвергаются специальной солевой обработке. Затем выполняется электрическое соединение свай, после чего они подключаются к заземлителю кабеля.

Сваи погружаются в скважину методом вибровдавливания, для чего используется паровоздушный молот, либо аналогичное другое оборудование. Токоведущий кабель подсоединяется болтовым соединением или при помощи сварки к соединительной полосе из стали возле оголовка центральной сваи. Оголовки свай обваловуются грунтом на 30-сантиметровую высоту.

Для упрощения монтажа и увеличения срока службы анодного заземлителя применяется устьевой кондуктор. При эксплуатации происходит проседание анодных заземлителей, особенно если вблизи  находятся родники или подземные реки. Вымывание грунта из-под нижних электродов приводит к тому, что анодный заземлитель постепенно погружается вниз. Как результат – появление обрывов соединительных кабелей. Большая нагрузка (до 400 кг), которая действует на нижний соединительный узел, может стать причиной перегибов соединительных шин и разгерметизации мест соединения электродов.   Как следствие, анодный заземлитель полностью выходит из строя.

Для того чтобы избежать нежелательных последствий, после бурения скважины размещают в ней электроды и заполняют скважину от устья до забоя неметаллическим материалом, непроводящим ток. На скважине монтируется помост, диэлектрическая подкладка и электротехнический «ковер», роль которого играет монтажный устьевой кондуктор. Такой электротехнический ковер обеспечивает доступ к узлу крепления заземлителя. При повреждении анодного заземлителя он применяется для его монтажа, а также для заливки раствора или воды в скважину.

Несмотря на то, что стоимость бурения скважин под анодные заземлители на порядок меньше стоимости бурения скважин на воду, процесс установки анодных заземлителей с бурением скважин ведет к увеличению стоимости монтажа. При том, что монтаж анодного заземление поверхностного залегания дешевле, глубинное анодное заземление гораздо эффективнее. Поэтому, невзирая на более высокие капиталовложения при установке глубинных анодных заземлений, их использование наиболее эффективно.

виды, принцип работы, проектирование и установка

Анодное заземление — главный компонент установки катодной защиты и состоит из анодных электродов, размещенных в электролитической коррозионной среде. Заземление этого типа используется для защиты подземных металлических коммуникаций от коррозийных процессов.

Содержание

  • Принципы работы анодных заземлителей
  • Виды анодных заземлителей
  • Особенности проектирования и установки
  • Популярные модели анодного заземления

Принципы работы анодных заземлителей

Примерно в середине XX века ученые осознали, что преодолеть развитие коррозии расположенных под землей металлических конструкций за счет одних только защитных покрытий не представляется возможным. По причине неоднородной структуры, высокой влажности и кислотности грунта на поверхности металла возникают участки с противоположными электродными потенциалами. В результате возникают гальванические коррозионные образования.

Коррозионное разрушение металла дополнительно провоцируется воздействием блуждающих токов. Такие токи время от времени появляются в почве, на поверхности которой проходит электрический транспорт, расположены электроподстанции, сотовые вышки и т. п.

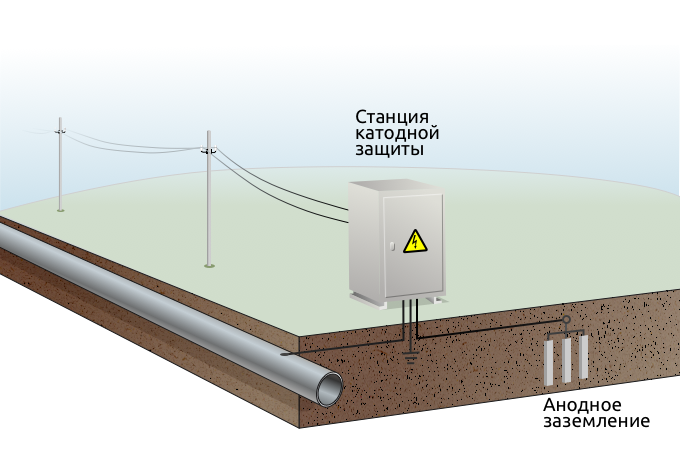

Чтобы избежать коррозионных процессов, используются установки катодной защиты. Объект оказывается в условиях отрицательной поляризации, где выступает в качестве катода. Роль анода отдается специальному заземлительному устройству.

Находясь в электролитной среде, разные виды металлы имеют отличные друг от друга электродные потенциалы. Если в стальном трубопроводе запустить минус от постоянного источника электричества, а рядом с трубой установить электрод из цинка, алюминия или магния с подведенным к нему плюсом, цветной металл выступит в качестве анода. Электролизная реакция на поверхности металла запускает восстановительные процессы, ржавление становится менее интенсивным, а анод подвергается разрушению. Такие аноды называют жертвенными электродами.

По указанной схеме защищаются всевозможные металлические конструкции, находящиеся под землей, в том числе емкости, колонны, трубопроводы. Для организации эффективной защиты важно не только правильно подобрать анодный заземлитель, но и безошибочно выполнить монтажные работы.

В условиях плотной застройки в городах анодный заземлитель часто невозможно разместить по горизонтали. Существует вероятность его отрицательного воздействия на окружающие объекты. В связи с этим американские ученые выдвинули предложение возможности установки заземляющих устройств на большой глубине в вертикальном положении. Первое воплощение идеи увидело свет в 1952 году в США. Анодный заземлитель был установлен на глубину 90 метров.

В дальнейшем на практике было доказано, что глубинные заземлители подходят не только для городов, но и для использования на участках, где верхние пласты почвы отличаются повышенным удельным сопротивлением. Удаляясь от поверхности, сопротивление должно сокращаться. Неприменима технология глубинного заземления только для скальных пород и заболоченной местности.

Виды анодных заземлителей

Катодная защита объектов, изготовленных из металла, осуществляется не только глубинными, но и поверхностными заземлительными устройствами. Поверхностный анодный заземлитель находится на одном уровне с защищаемой конструкцией. Такие заземлители характерны компактностью и ограниченным радиусом действия. Поверхностная система — электрод, произведенный из цинкового или магниевого сплава, соединенный кабель с источником электропитания.

Чтобы получить более дешевую конструкцию и не потерять в качестве, современные устройства производятся из железокремниевого материала, отличающегося стойкостью к ржавлению. Поверхностные заземлительные системы чаще всего выглядят как стержень с круглой отливкой и заизолированными участками соединения контактного проводника с заземлителем.



Обратите внимание! Количество анодных заземляющих устройств определяется специалистом на основе анализа многочисленных факторов окружающей среды.

Стержни соединяют с магистралью с помощью термитного сварочного процесса или особыми зажимами. Срок службы поверхностного заземлителя достигает 35 лет, если его корпус присыпан смесью кокса и других минеральных веществ. Такая смесь замедляет процессы распада анода в грунте.

Глубинные заземлители используются с той же целью, что и поверхностные устройства. Однако монтаж и конструкция глубинных систем существенно отличаются. Глубинные аноды стоят значительно дороже, а потому их использование оправдано только в случае невозможности монтажа поверхностной системы.

Глубинные системы отличаются большой массой из-за дополнительного элемента — коксо-минеральной смеси, наносимой на анодный заземлитель. Глубина заземления достигает 40 и более метров. Это еще одна причина дороговизны монтажных работ: необходимо механизированное бурение с помощью буровых установок.

Несмотря на большую стоимость, заземление глубинного типа значительно эффективнее поверхностного, когда речь идет о защите больших территорий. В условиях плотной городской застройки часто проще установить один заземлитель глубокого заложения, чем создавать множество поверхностных систем. Еще один довод в пользу глубокого заземления — меньшие расходы на электроэнергию, что обеспечивается значительным радиусом действия системы.

Обратите внимание! Сопротивление в анодном заземляющем устройстве не зависит от сезона. Электрод расположен на глубине, где исключено промерзания грунта. Стабильное сопротивление — веский аргумент для использования именно этой методики.

Глубинные заземлительные контуры характеризуются менее длительным сроком эксплуатации в сравнении с поверхностными. Объясняется это большим давлением почвы на конструкцию. В среднем система глубокого заложения функционирует в течение трех десятилетий.

Особенности проектирования и установки

Проектирование и монтаж глубинного заземляющего устройства осуществляются в соответствии с определенными правилами:

  1. Электроды, входящие в гирлянду, устанавливают исключительно ниже уровня промерзания почвы. Особенно четко это условие следует соблюдать в регионах с многолетними мерзлыми грунтами.
  2. При превышении силы тока на катодной станции 25 Ампер понадобится установка на гирлянду перфорированной трубки для удаления газов, выделившихся в процессе работы оборудования. В противном случае газовая оболочка, возникающая возле анода, увеличивает сопротивление и сокращает радиус действия системы.
  3. Чтобы продлить срок службы электродов, скважину засыпают не землей, а коксовой крошкой.

Популярные модели анодного заземления

На рынке есть множество моделей, предназначенных как для поверхностной установки, так и для глубинной. Техника поставляется в комплекте, содержащем от 10 до 20 заземлителей и один источник электропитания.

Среди поверхностных заземлителей отечественного производства стоит выделить такие модели:

  1. «Менделеевец-ММ». Поверхностная модель, эффективно предотвращающая деструктивные процессы в подземных конструкциях. Заземлитель используют для защиты нефтегазовых объектов, но и могут задействовать и для охраны любых других металлических коммуникаций, расположенных в грунте. Интенсивность растворения электрода — 300 граммов в год. Исходя из массы электрода — 43 килограмма, — его хватит более чем на столетие.
  2. «Менделеевец-МТП». Магниевый анодный заземлитель поверхностного типа, используемый для предотвращения коррозии на магистральных трубопроводах. Характеристики модификации позволяют работать в условиях особенно агрессивных сред. Например, «Менделеевец-МТП» часто используют для защиты портовых сооружений. В комплектацию устройства входит станция, поставляющая электропитание.

Распространенные глубинные модели:

  1. «ГАЗ-М». Рассчитано на защиту глубоко установленных конструкций всех типов. Работает с током 10 Ампер.
  2. «Менделеевец-МРКГ». Устройство малорастворимого типа, предназначенное для работы в почвах с повышенным уровнем удельного сопротивления. В комплектацию входит до 24 заземлителей.

Обе модели глубинного оборудования рассчитаны на тридцатилетний срок службы при условии соблюдения правил установки.
