Агрегат отопительный АО 2-4

Агрегат отопительный АО 2-4            Цены на агрегаты


Одноструйные воздушно-отопительные агрегаты АО 2-4 используются для отопления различных промышленных помещений без постоянного присутствия людей или для работы без фиксированной рабочей зоны. Широко применяются в различных отопительных и вентиляционных системах. Изготавливается агрегат АО 2-4 на базе водяных калориферов КСК, теплоносителем является горячая или перегретая вода. Температурный режим теплоносителя от 95 до 150 °С, рабочее давление - до 1,2 МПа. Особенность отопительных агрегатов АО 2-4 состоит в их высокой производительности по теплу, достигаемой за счет оптимального расстояния между калорифером и вентилятором.



Водяные агрегаты АО 2-4 имеют два исполнения :
  • Правое  - если смотреть на агрегат со стороны осевого вентилятора патрубки калорифера находятся с правой стороны агрегата
  • Левое  - если смотреть на агрегат со стороны осевого вентилятора патрубки калорифера находятся с левой стороны агрегата
Воздушно-отопительный агрегат подвешивается или устанавливается на кронштейнах. Во время работы отопительного агрегата воздух, подаваемый вентилятором, нагревается, проходя калорифер, и подается в помещение.


Условия эксплуатации
Отопительные агрегаты АО 2-4
предназначены для работы в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69. Окружающий воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.



Технические характеристики

Характеристика

Агрегат отопительный АО 2-4

Производительность по воздуху, м3

4000

Производительность по теплу, КВт

46

Температура теплоносителя на входе/выходе, °С

150/70

Установочная мощность, кВт

0,37

Сечение для прохода теплоносителя, м2

0,00102

Сечение патрубка, м2

0,00101

Диаметр патрубка, Ду

32

Число ходов

4

Число рядов

3

Расход воды, м3/ч, при скорости воды в трубках w=0,7÷1,0 м/с

2,4÷3,45

Масса, кг

95




Габаритные размеры (в мм)

AA1aBbCDDyEHhLL1
7026543754609762050032770810420855835



armavent.ru

Агрегат отопительный АО 2-4П

Агрегат отопительный АО 2-4П               Цены на агрегаты

Одноструйные воздушно-отопительные агрегаты АО 2-4 П используются для отопления различных промышленных помещений без постоянного присутствия людей или для работы без фиксированной рабочей зоны. Широко применяются в различных отопительных и вентиляционных системах. Изготавливается агрегат АО 2-4П на базе паровых калориферов КПСК, теплоносителем является сухой насыщенный пар. Температурный режим теплоносителя от 95 до 150 °С, рабочее давление - до 1,2 МПа. Особенность
отопительных агрегатов АО 2-4П
состоит в их высокой производительности по теплу, достигаемой за счет оптимального расстояния между калорифером и вентилятором.



Воздушно-отопительный агрегат подвешивается или устанавливается на кронштейнах. Во время работы отопительного агрегата воздух, подаваемый вентилятором, нагревается, проходя калорифер, и подается в помещение. Установленный паровой воздухонагреватель КПСК имеет вертикально расположенные присоединительные патрубки и вертикальные жалюзи.

Условия эксплуатации
Отопительные агрегаты предназначены для работы в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69. Окружающий воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м

3 и не содержать липких веществ и волокнистых материалов.



Технические характеристики

Характеристика

Агрегат отопительный АО 2-4П

Производительность по воздуху, м3

4000

Производительность по теплу, КВт

46

Температура теплоносителя на входе/выходе, °С

150/70

Установочная мощность, кВт

0,37

Сечение для прохода теплоносителя, м2

0,00102

Сечение патрубка, м2

0,00101

Диаметр патрубка, Ду

32

Число ходов

4

Число рядов

3

Расход воды, м3/ч, при скорости воды в трубках w=0,7÷1,0 м/с

2,4÷3,45

Масса, кг

95



Габаритные размеры (в мм)



AA1abCDDyE
HhLL1
70265437510062050050770810420855835





Заказать отопительные агрегаты АО 2-4П

armavent.ru

Воздушно отопительные агрегаты АО 2. Производство, технические характеристики, цена АО2

Воздушно-отопительные агрегаты АО2 (производитель ЗАО Т.С.Т.) – это рециркуляционные воздухоподогреватели с механическим побуждением движения воздуха, как правило, служащие для обогрева отдельной площади цехов промышленных зданий, мастерских, боксов, гаражей, теплиц, крупных помещений общественного и сельскохозяйственного назначения. Все модели агрегата воздушного АО 2 состоят из комплекта стандартных элементов, два основных из которых – оребренный теплообменник и осевой вентилятор. Первый служит для прохода теплоносителя. Если используется горячая вода – калорифер водяной КСк, если пар – калорифер паровой КПСк. С помощью же осевого вентилятора через воздухозаборное отверстие нагнетается менее нагретый воздух и омывает оребренные алюминием поверхности теплообменных трубок. Вода за время прохода по теплообменнику охлаждается, а воздух нагревается и целенаправленными потоками подается в помещение. С помощью металлических регулирующих створок горячая воздушная струя подается в нужном направлении.

Благодаря интенсивной рециркуляции, мощность агрегата отопительного АО 2, значительно больше мощности обычного теплового оборудования. В летний период, используя холодную воду, их можно применять для охлаждения и проветривания воздуха. Путем подбора нужного размера, производительности по воздуху и теплу и, соответственно модели установки АО 2, можно выбрать наиболее оптимальный вариант для конкретных условий обогрева. Это может быть система с полной рециркуляцией – без приточной вентиляции. Нагретый до 30-50°С воздух, при выходе из теплообменника постепенно отдает избыток теплоты нагреваемому помещению и смешиваясь с более холодными воздушными потоками , возвращается для повторного нагревания. Причем в каждом таком отапливаемом помещении желательно устанавливать не менее двух установок. Это даст больший тепловой эффект, чем эксплуатация одной, пускай и равнозначной по производительности, модели. При правильном расположении обогревательных установок АО 2 и способе подачи нагретого в теплообменниках воздуха, теплый воздушный поток непосредственно будет прогревать рабочую зону.

В том же случае, если по техническим требованием пожаро и взрывобезопасности, требуется смена и очистка воздуха в данном отапливаемом помещении, воздухонагревательные установки АО 2, можно использовать совместно с приточно-вытяжной вентиляцией. Принцип действия такой схемы выглядит следующим образом. Часть воздуха забирается снаружи. При этом может использоваться, как центральная система приточной вентиляции, так и стационарный вентиляционно-приточный агрегат или центробежный вентилятор. Попадая в помещение, он смешивается с внутренним. Происходит так называемая частичная рециркуляция воздуха. С помощью же воздушно-отопительного агрегата АО 2 он нагревается до требуемой в данном здании температуры.

zao-tst.ru

Агрегат отопительный   АО2-4-50 — ОТОПИТЕЛЬНЫЙ АГРЕГАТ АО2 — Продукция — САНЛЕКС — отопительное и котельное оборудование

*Размер скидки определяется индивидуально по каждой заявке.

Получить подробную консультацию Вы можете по тел: 8 (800) 222-30-55

или отправить запрос на электронную почту [email protected]



Технические характеристики Агрегата отопительного АО2-4-50

Производительность по воздуху, м3ч

4 000

Производительность по теплу при t воды 150-70˚С, кВт*

51,9

Производительность по теплу при t воды 130-70˚С, кВт*

50,0

Производительность по теплу при t воды 95-70˚С, кВт*

42,1

Температура воздуха на выходе при t 150-70˚С*, ˚С

56

Температура воздуха на выходе при t 130-70˚С*, ˚С

52

Температура воздуха на выходе при t 95-70˚С*, ˚С

48

Вентилятор осевой

ВО-06-300-4 (0,55/1500)

Калорифер

КСк 4-6

Масса, не более кг

107



* Данные характеристики соответствуют температуре входящего воздуха 16 ˚С, скорости воды до 0,7 м/с

tdsanlex.ru

Отопительный агрегат АО2-4П, воздушное отопление

Агрегат АО  – это воздушно-отопительное оборудование, предназначенное для обогрева производственных и сельскохозяйственных помещений и выступающее в качестве элемента систем вентиляции и воздушного отопления различных крупных помещений. В холодное время года этот агрегат может работать на подогрев приточного воздуха, а летом используется как обычный вентилятор.

Агрегат отопительный АО 2 пригоден к использованию в рабочей среде без содержания липких и волокнистых материалов, при этом плотность загрязнения не должна превышать 0,5 мг/м3, а максимальное содержание химически агрессивных компонентов должно соответствовать ГОСТ 12.1.005-88.

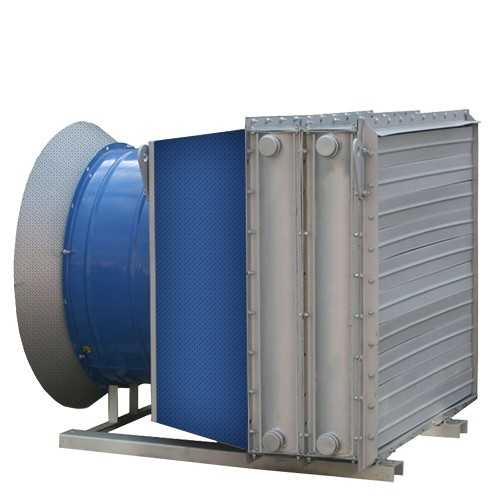

Конструкция агрегата АО 2-4

Агрегат воздушно отопительный ао  представляет собой несложную конструкцию, состоящую из единого блока.  Для работы прибора достаточно лишь его подключение к электросети. Основные элементы устройства – водяной или паровой калорифер (АО2 и АО-4П соответственно) и осевой вентилятор ВО 06-300. Калорифер представлен в виде многорядного змеевика, изготовленного из стальных труб с алюминиевыми ребрами, что увеличивает интенсивность теплообмена между нагревательной частью и входящим потоком воздуха. На лицевой стороне калорифера расположена решетка с подвижными жалюзи, регулирующими направление потока воздушных масс. В качестве опорной части выступает сварная рама. Монтаж агрегата может осуществляться двумя способами: с помощью анкерного крепления на фундамент перекрытия или посредством специальных проушин на подвесы. На боковой части калорифера  располагается входной и выходной патрубки, посредством которых калорифер подсоединяется к системе подачи пара или горячей воды.  При использовании водяного нагревателя в агрегатах необходима дополнительная защита, предотвращающая замерзание теплоносителя. Для паровых моделей подобная защита не требуется.

Условия эксплуатации прибора

Агрегат воздушно отопительный ао 2 используются в районах с умеренным климатом с температурой окружающей среды в пределах -45…+40 °C. Согласно ГОСТ 15150 размещение данного оборудования разрешено в сооружениях закрытого типа, где не используется искусственное поддержание микроклиматических условий.

Технические характеристики Агрегат АО 2-4 / АО 2-4П
Производительность по воздуху, м3 4000
Производительность по теплу, КВт 46
Температура теплоносителя на входе/выходе, °С 150/70
Установочная мощность, кВт 0,37
Сечение для прохода теплоносителя, м2 0,00102
Сечение патрубка, м2 0,00101
Диаметр патрубка, Ду 32
Число ходов 4
Число рядов 3
Расход воды, м3/ч, при скорости воды в трубках w=0,7÷1,0 м/с 2,4÷3,45
Масса, кг 95

www.ventenergo.ru

Агрегат отопительный   АО2-4,5-65 — ОТОПИТЕЛЬНЫЙ АГРЕГАТ АО2 — Продукция — САНЛЕКС — отопительное и котельное оборудование

*Размер скидки определяется индивидуально по каждой заявке.

Получить подробную консультацию Вы можете по тел: 8 (800) 222-30-55

или отправить запрос на электронную почту [email protected]



Технические характеристики Агрегата отопительного АО2-4,5-65

Производительность по воздуху, м3ч

4 500

Производительность по теплу при t воды 150-70˚С, кВт*

70,2

Производительность по теплу при t воды 130-70˚С, кВт*

65,0

Производительность по теплу при t воды 95-70˚С, кВт*

56,2

Температура воздуха на выходе при t 150-70˚С*, ˚С

62

Температура воздуха на выходе при t 130-70˚С*, ˚С

58

Температура воздуха на выходе при t 95-70˚С*, ˚С

52

Вентилятор осевой

ВО-06-300-5 (0,55/1000)

Калорифер

КСк4-АО2-5

Масса, не более кг

114



* Данные характеристики соответствуют температуре входящего воздуха 16 ˚С, скорости воды до 0,7 м/с

tdsanlex.ru

Агрегат отопительный   АО2-4,5-55 — ОТОПИТЕЛЬНЫЙ АГРЕГАТ АО2 — Продукция — САНЛЕКС — отопительное и котельное оборудование

*Размер скидки определяется индивидуально по каждой заявке.

Получить подробную консультацию Вы можете по тел: 8 (800) 222-30-55

или отправить запрос на электронную почту [email protected]



Технические характеристики Агрегата отопительного АО2-4,5-55

Производительность по воздуху, м3ч

4 500

Производительность по теплу при t воды 150-70˚С, кВт*

59,6

Производительность по теплу при t воды 130-70˚С, кВт*

55,0

Производительность по теплу при t воды 95-70˚С, кВт*

48,7

Температура воздуха на выходе при t 150-70˚С*, ˚С

55

Температура воздуха на выходе при t 130-70˚С*, ˚С

52

Температура воздуха на выходе при t 95-70˚С*, ˚С

48

Вентилятор осевой

ВО-06-300-5 (0,55/1000)

Калорифер

КСк3-АО2-5

Масса, не более кг

104



* Данные характеристики соответствуют температуре входящего воздуха 16 ˚С, скорости воды до 0,7 м/с

tdsanlex.ru
