Электродвигатели АO2, А2 – описание, технические характеристики.
Асинхронные электродвигатели общего назначения А2 и АО2 были разработаны в 1959 г. (до них выпускались соответственно серии А и АО) и имели девять габаритов с высотами оси вращения от 90 до 280 мм. В электродвигателях этой серии была применена новая обмотка с тонко слойной изоляцией и новые для тех лет виды изоляционных материалов. Ряд мощностей двигателей состоял из 19 ступеней в диапазоне от 0,60 до 100 кВт. Кроме основного исполнения в серии был предусмотрен ряд специальных модификаций и исполнeний.
В настоящее время асинхронные электродвигатели этого типа не выпускаются, они заменялись последовательно сериями двигателей 4А, 4АМ и затем – АИР.
Обращаем ваше внимание, что электродвигатели АО и А существенно отличаются по размерам от двигателей серий 4А, 4АМ, АИР.
Однако до сих пор эксплуатируется достаточно много двигателей серии А2 и АО2, поэтому мы даем краткое описание, технические характеристики и размеры этих машин для подбора замены.
Асинхронные двигатели общепромышленного назначения типов А2 и АО2 предназначались для продолжительного режима работы от сети трехфазного переменного тока.
Номинальные характеристики (мощность, ток, напряжение, количество оборотов, коэффициент полезного действия) относятся к номинальным значениям климатических факторов внешней среды и минимальным значениям температуры окружающей среды: -20°С при эксплуатации и -45°С при хранении.
Двигатели до пятого габарита включительно производились с тремя выводными концами. Электродвигатели с шестого по девятый габарит изготовлялись с шестью выводными концами. Схема соединения обмоток – “треугольник” или “звезда”.
Двигатели имели схожие с выпускаемой в настоящее время серией АИР исполнения по степени защиты от воздействия окружающей среды:
– защищенное исполнение (IP23) из чугуна (А2) – с 6 по 9 габарит;
– закрытое исполнение (IP44) из чугуна (АО2) – с 3 по 9 габарит;
– закрытое исполнение (IP44) из алюминиевых сплавов (АОЛ2) – с 1 по 3 габарит.
Структура обозначения марки электро двигателя состоит из маркировки исполнения по степени защиты (А2, АО2), обозначения типа электродвигателя (первая цифра обозначает порядковый номер габаритного размера, вторая – маркировку длины сердечника), количества полюсов, климатического исполнения и категории размещения.
Пример условного обозначения:
АО2-62-4У3 – электродвигатель закрытого обдуваемого исполнения со станиной и щитами из чугуна, 6-го габарита, 2-й длины сердечника, четырехполюсный (1500 об/мин), климатического исполнения У, категории размещения 3.
Технические характеристики электродвигателей серии АО2 и А2
| Типоразмер двигателя | Мощн кВт | Скольж % | КПД,% | cos φ | Mмакс/ Mном | Mмин/ Mном | Мп/ Mном | Iп/ Iном |
| Закрытое обдуваемое исполнение (IP44) | ||||||||
| АОЛ2-11-2 У3 | 0,8 | 5,70 | 78,0 | 0,86 | 2,20 | 1,0 | 1,90 | 7,0 |
| АОЛ2-12-2 У3 | 1,1 | 5,70 | 79,5 | 0,87 | 2,20 | 1,0 | 1,90 | 7,0 |
| АОЛ2-21-2 У3 | 1,5 | 5,00 | 80,5 | 0,88 | 2,20 | 1,0 | 1,80 | 7,0 |
| АОЛ2-22-2 У3 | 2,2 | 5,00 | 83,0 | 0,89 | 2,20 | 1,0 | 1,80 | 7,0 |
| АО2-31-2 У3 | 3,0 | 4,00 | 84,5 | 0,89 | 2,20 | 1,0 | 1,70 | 7,0 |
| АОЛ2-31-2 У3 | 3,0 | 4,00 | 84,5 | 0,89 | 2,20 | 1,0 | 1,70 | 7,0 |
| АО2-32-2 У3 | 4,0 | 4,00 | 85,5 | 0,89 | 2,20 | 1,0 | 1,70 | 7,0 |
| АОЛ2-32-2 У3 | 4,0 | 4,00 | 85,5 | 0,89 | 2,20 | 1,0 | 1,70 | 7,0 |
| АО2-41-2 У3 | 5,5 | 3,50 | 86,0 | 0,89 | 2,20 | 1,0 | 1,60 | 7,0 |
| АО2-42-2 У3 | 7,5 | 3,50 | 87,0 | 0,89 | 2,20 | 1,0 | 1,60 | 7,0 |
| АО2-51-2 У3 | 10,0 | 3,00 | 88,0 | 0,89 | 2,20 | 1,0 | 1,50 | 7,0 |
| АО2-52-2 У3 | 13,0 | 3,00 | 88,0 | 0,89 | 2,20 | 1,0 | 1,50 | 7,0 |
| АО2-62-2 У3 | 17,0 | 3,00 | 88,0 | 0,9 | 2,20 | 1,0 | 1,20 | 7,0 |
| АО2-71-2 У3 | 22,0 | 3,00 | 88,0 | 0,9 | 2,20 | 1,0 | 1,10 | 7,0 |
| АО2-72-2 У3 | 30,0 | 3,00 | 89,0 | 0,9 | 2,20 | 1,0 | 1,10 | 7,0 |
| АО2-81-2 У3 | 40,0 | 2,70 | 89,0 | 0,91 | 2,20 | 1,0 | 1,00 | 7,0 |
| АО2-82-2 У3 | 55,0 | 2,70 | 90,0 | 0,92 | 2,20 | 1,0 | 1,00 | 7,0 |
| АО2-91-2 У3 | 75,0 | 1,80 | 90,0 | 0,92 | 2,20 | 1,0 | 1,00 | 7,0 |
| АО2-92-2 У3 | 100,0 | 1,80 | 91,5 | 0,92 | 2,20 | 1,0 | 1,00 | 7,0 |
| АОЛ2-11-4 У3 | 0,6 | 10,0 | 72,0 | 0,76 | 2,20 | 1,5 | 1,80 | 7,0 |
| АОЛ2-12-4 У3 | 0,8 | 10,0 | 74,5 | 0,78 | 2,20 | 1,5 | 1,80 | 7,0 |
| АОЛ2-21-4 У3 | 1,1 | 7,00 | 78,0 | 0,8 | 2,20 | 1,5 | 1,80 | 7,0 |
| АОЛ2-22-4 У3 | 1,5 | 7,00 | 80,0 | 0,81 | 2,20 | 1,5 | 1,80 | 7,0 |
| АОЛ2-31-4 У3 | 2,2 | 4,70 | 82,5 | 0,83 | 2,20 | 1,5 | 1,80 | 7,0 |
| АО2-32-4 У3 | 3,0 | 4,70 | 83,5 | 0,84 | 2,20 | 1,5 | 1,80 | 7,0 |
| АОЛ2-32-4 У3 | 3,0 | 4,70 | 83,5 | 0,84 | 2,20 | 1,5 | 1,80 | 7,0 |
| АО2-41-4 У3 | 4,0 | 4,00 | 86,0 | 0,85 | 2,00 | 1,0 | 1,50 | 7,0 |
| АО2-42-4 У3 | 5,0 | 3,50 | 87,0 | 0,86 | 2,00 | 1,0 | 1,50 | 7,0 |
| АО2-51-4 У3 | 7,5 | 3,30 | 88,5 | 0,87 | 2,00 | 1,0 | 1,40 | 7,0 |
| АО2-52-4 У3 | 10,0 | 3,30 | 88,5 | 0,87 | 2,00 | 1,0 | 1,40 | 7,0 |
| АО2-61-4 У3 | 13,0 | 3,30 | 88,5 | 0,89 | 2,00 | 1,0 | 1,30 | 7,0 |
| АО2-62-4 У3 | 17,0 | 3,30 | 89,0 | 0,89 | 2,00 | 1,0 | 1,30 | 7,0 |
| АО2-71-4 У3 | 22,0 | 3,30 | 90,0 | 0,9 | 2,00 | 1,0 | 1,20 | 7,0 |
| АО2-72-4 У3 | 30,0 | 3,30 | 91,0 | 0,91 | 2,00 | 1,0 | 1,20 | 7,0 |
| АО2-81-4 У3 | 40,0 | 3,00 | 91,5 | 0,91 | 2,00 | 1,0 | 1,10 | 7,0 |
| АО2-82-4 У3 | 55,0 | 2,70 | 92,5 | 0,92 | 2,00 | 1,0 | 1,10 | 7,0 |
| АО2-91-4 У3 | 75,0 | 2,00 | 92,5 | 0,92 | 2,00 | 1,0 | 1,10 | 7,0 |
| АО2-92-4 У3 | 100,0 | 2,00 | 93,0 | 0,92 | 2,00 | 1,0 | 1,10 | 7,0 |
| АОЛ2-11-6 У3 | 0,4 | 9,00 | 68,0 | 2,20 | 1,5 | 1,80 | 6,5 | |
| АОЛ2-12-6 У3 | 0,6 | 9,00 | 70,0 | 0,68 | 2,20 | 1,5 | 1,80 | 6,5 |
| АО2-21-6 У3 | 0,8 | 7,00 | 73,0 | 0,71 | 2,20 | 1,5 | 1,80 | 6,5 |
| АОЛ2-21-6 У3 | 0,8 | 7,00 | 73,0 | 0,71 | 2,20 | 1,5 | 1,80 | 6,5 |
| АОЛ2-22-6 У3 | 1,1 | 7,00 | 76,0 | 0,73 | 2,20 | 1,5 | 1,80 | 6,5 |
| AО2-31-6 У3 | 1,5 | 7,00 | 79,0 | 0,75 | 2,20 | 1,5 | 1,80 | 6,5 |
| АОЛ2-31-6 У3 | 1,5 | 7,00 | 79,0 | 0,75 | 2,20 | 1,5 | 1,80 | 6,5 |
| АО2-32-6 У3 | 2,2 | 7,00 | 81,0 | 0,77 | 2,20 | 1,5 | 1,80 | 6,5 |
| АОЛ2-32-6 У3 | 2,2 | 7,00 | 81,0 | 0,77 | 2,20 | 1,5 | 1,80 | 6,5 |
| А02-41-6 У3 | 3,0 | 5,00 | 81,5 | 0,78 | 1,80 | 1,0 | 1,30 | 6,5 |
| А02-42,6 У3 | 4,0 | 5,00 | 83,0 | 0,79 | 1,80 | 1,0 | 1,30 | 6,5 |
| А02-51-6 У3 | 5,5 | 3,50 | 85,5 | 0,81 | 1,80 | 1,0 | 1,30 | 6,5 |
| АО2-52-6 У3 | 7,5 | 3,50 | 87,0 | 0,82 | 1,80 | 1,0 | 1,30 | 6,5 |
| АО2-61-6 У3 | 10,0 | 3,50 | 88,0 | 0,89 | 1,80 | 1,0 | 1,20 | 7,0 |
| АО2-62-6 У3 | 13,0 | 3,50 | 88,0 | 0,89 | 1,80 | 1,0 | 1,20 | 7,0 |
| А02-71-6 У3 | 17,0 | 3,50 | 90,0 | 0,9 | 1,80 | 1,0 | 1,20 | 7,0 |
| А02-72-6 У3 | 22,0 | 3,50 | 90,5 | 0,9 | 1,80 | 1,0 | 1,20 | 7,0 |
| АО2-81-6 У3 | 30,0 | 3,00 | 91,0 | 0,91 | 1,80 | 1,0 | 1,10 | 7,0 |
| А02-82-6 У3 | 40,0 | 2,50 | 91,5 | 0,91 | 1,80 | 1,0 | 1,10 | 7,0 |
| А02-91-6 У3 | 55,0 | 2,00 | 92,5 | 0,92 | 1,80 | 1,0 | 1,10 | 7,0 |
| А02-92-6 У3 | 75,0 | 2,00 | 92,5 | 0,92 | 1,80 | 1,0 | 1,10 | 7,0 |
| А02-41-8 У3 | 2,2 | 6,00 | 79,5 | 0,69 | 1,70 | 1,0 | 1,20 | 7,0 |
| А02-42-8 У3 | 3,0 | 6,00 | 80,0 | 0,7 | 1,70 | 1,0 | 1,20 | 7,0 |
| А02-51-8 У3 | 4,0 | 3,50 | 84,0 | 0,71 | 1,70 | 1,0 | 1,20 | 7,0 |
| А02-52-8 У3 | 5,5 | 3,50 | 85,0 | 0,72 | 1,70 | 1,0 | 1,20 | 7,0 |
| АО2-61-8 У3 | 7,5 | 3,30 | 86,5 | 0,81 | 1,70 | 1,0 | 1,20 | 7,0 |
| АО2-62-8 У3 | 10,0 | 3,30 | 87,5 | 0,81 | 1,70 | 1,0 | 1,20 | 7,0 |
| А02-71-8 У3 | 13,0 | 3,30 | 89,0 | 0,83 | 1,70 | 1,0 | 1,10 | 7,0 |
| АО2-72-8 У3 | 17,0 | 3,30 | 89,5 | 0,83 | 1,70 | 1,0 | 1,10 | 7,0 |
| А02-81-8 У3 | 22,0 | 3,00 | 90,5 | 0,84 | 1,70 | 1,0 | 1,10 | 7,0 |
| АО2-82-8 У3 | 30,0 | 3,00 | 91,0 | 0,88 | 1,70 | 1,0 | 1,10 | 7,0 |
| А02-91-8 У3 | 40,0 | 2,00 | 91,5 | 0,88 | 1,70 | 1,0 | 1,10 | 7,0 |
| АО2-92-8 У3 | 55,0 | 2,00 | 92,5 | 0,9 | 1,70 | 1,0 | 1,10 | 7,0 |
| A02-81-10 У3 | 17,0 | 3,30 | 88,0 | 0,77 | 1,70 | 1,0 | 1,10 | 6,5 |
| A02-82-10 У3 | 22,0 | 3,30 | 89,5 | 0,78 | 1,70 | 1,0 | 1,10 | 6,5 |
| АО2-91-10 У3 | 30,0 | 2,50 | 90,0 | 0,82 | 1,70 | 1,0 | 1,10 | 6,5 |
| АО2-92-10 У3 | 40,0 | 2,50 | 90,5 | 0,82 | 1,70 | 1,0 | 1,10 | 6,5 |
| Защищенное исполнение (IP23). | ||||||||
| А2-61-2 | 17,0 | 3,50 | 88,0 | 0,88 | 2,20 | 1,0 | 1,20 | 7,0 |
| А2-62-2 | 22,0 | 3,50 | 89,0 | 0,88 | 2,20 | 1,0 | 1,10 | 7,0 |
| А2-71-2 | 30,0 | 3,30 | 90,0 | 0,9 | 2,20 | 1,0 | 1,10 | 7,0 |
| А2-72-2 | 40,0 | 3,30 | 90,5 | 0,9 | 2,20 | 1,0 | 1,00 | 7,0 |
| А2-81-2 | 55,0 | 3,30 | 91,0 | 0,9 | 2,20 | 1,0 | 1,00 | 7,0 |
| А2-82-2 | 75,0 | 3,30 | 92,0 | 0,9 | 2,20 | 1,0 | 1,00 | 7,0 |
| А2-91-2 | 100,0 | 1,80 | 93,0 | 0,9 | 2,20 | 1,0 | 1,00 | 7,0 |
| А2-92-2 | 125,0 | 1,40 | 94,0 | 0,9 | 2,20 | 1,0 | 1,00 | 7,0 |
| А2-61-4 | 13,0 | 3,30 | 88,5 | 0,88 | 2,00 | 1,0 | 1,30 | 7,0 |
| А2-62-4 | 17,0 | 3,30 | 89,5 | 0,88 | 2,00 | 1,0 | 1,30 | 7,0 |
| А2-71-4 | 22,0 | 3,30 | 90,0 | 0,88 | 2,00 | 1,0 | 1,20 | 7,0 |
| А2-72-4 | 30,0 | 3,30 | 90,5 | 0,88 | 2,00 | 1,0 | 1,20 | 7,0 |
| А2-81-4 | 40,0 | 3,00 | 91,0 | 0,89 | 2,00 | 1,0 | 1,10 | 7,0 |
| А2-82-4 | 55,0 | 2,70 | 92,0 | 0,89 | 2,00 | 1,0 | 1,10 | 7,0 |
| А2-91-4 | 75,0 | 1,40 | 93,0 | 0,89 | 2,00 | 1,0 | 1,10 | 7,0 |
| А2-92-4 | 100,0 | 1,40 | 93,5 | 0,9 | 2,00 | 1,0 | 1,10 | 7,0 |
| А2-61-6 | 10,0 | 3,50 | 87,0 | 0,86 | 1,80 | 1,0 | 1,20 | 7,0 |
| А2-62-6 | 13,0 | 3,50 | 88,0 | 0;86 | 1,80 | 1,0 | 1,20 | 7,0 |
| А2-71-6 | 17,0 | 3,50 | 89,0 | 0,87 | 1,80 | 1,0 | 1,20 | 7,0 |
| А2-72-6 | 22,0 | 3,50 | 89,5 | 0,87 | 1,80 | 1,0 | 1,20 | 7,0 |
| А2-81-6 | 30,0 | 3,00 | 90,0 | 0,88 | 1,80 | 1,0 | 1,10 | 7,0 |
| А2-82-6 | 40,0 | 3,00 | 91,0 | 0,89 | 1,80 | 1,0 | 1,10 | 7,0 |
| А2-91-6 | 55,0 | 2,00 | 92,0 | 0,89 | 1,80 | 1,0 | 1,10 | 7,0 |
| А2-92-6 | 75,0 | 2,00 | 92,5 | 0,89 | 1,80 | 1,0 | 1,10 | 7,0 |
| А2-61-8 | 7,5 | 3,30 | 85,0 | 0,78 | 1,70 | 1,0 | 1,20 | 6,0 |
| А2-62-8 | 10,0 | 3,30 | 87,0 | 0,79 | 1,70 | 1,0 | 1,20 | 7,0 |
| А2-71-8 | 13,0 | 3,30 | 87,5 | 0,82 | 1,70 | 1,0 | 1,10 | 7,0 |
| А2-72-8 | 17,0 | 3,30 | 88,5 | 0,82 | 1,70 | 1,0 | 1,10 | 7,0 |
| А2-81-8 | 22,0 | 2,70 | 89,0 | 0,82 | 1,70 | 1,0 | 1,10 | 7,0 |
| А2-82-8 | 30,0 | 2,70 | 90,0 | 0,84 | 1,70 | 1,0 | 1,10 | 7,0 |
| А2-91-8 | 40,0 | 2,00 | 91,5 | 0,84 | 1,70 | 1,0 | 1,10 | 7,0 |
| А2-92-8 | 55,0 | 2,00 | 92,0 | 0,87 | 1,70 | 1,0 | 1,10 | 7,0 |
electronpo.ru
Общие сведенияНиже приведены технические показатели и основные конструктивные размеры электродвигателей, обычно применяемых для укомплектования вентиляторов и насосов в промышленных, жилых и общественных зданиях. Это – асинхронные электродвигатели трехфазного переменного тока единой серии типов А, АЛ, АО, АОЛ, МА-140 и ТАГ. По способу монтажа они относятся к горизонтальным электродвигателям со станиной на лапах. Таблица 1. Выбор типа электродвигателей в зависимости от состояния воздушной среды помещений
Таблица 2. Технические данные и основные габаритные размеры асинхронных электродвигателей с короткозамкнутым ротором мощностью до 100 кВт
Шкивы к электродвигателям

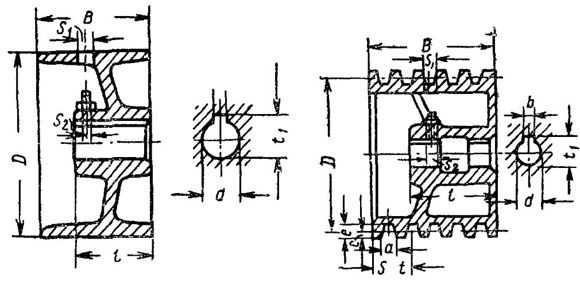

Шкивы типа ШР для плоскоременной передачи к электродвигателям единой серии (см. рис. 1)
Шкивы типа ШК для клиноременной передачи к электродвигателям единой серии (см. рис. 2)

Назад | ||||||||||||||||
kskz.ru
Электродвигатели серии АО2
Асинхронные электродвигатели общего назначения А2 и АО2 были разработаны в 1959 г. (до них выпускались соответственно серии А и АО) и имели девять габаритов с высотами оси вращения от 90 до 280 мм. В электродвигателях этой серии была применена новая обмотка с тонко слойной изоляцией и новые для тех лет виды изоляционных материалов. Ряд мощностей двигателей состоял из 19 ступеней в диапазоне от 0,60 до 100 кВт. Кроме основного исполнения в серии был предусмотрен ряд специальных модификаций и исполнeний.
В настоящее время асинхронные электродвигатели этого типа не выпускаются, они заменялись последовательно сериями двигателей 4А, 4АМ и затем – АИР.
Обращаем ваше внимание, что электродвигатели АО и А существенно отличаются по размерам от двигателей серий 4А, 4АМ, АИР.
Однако до сих пор эксплуатируется достаточно много двигателей серии А2 и АО2, поэтому мы даем краткое описание, технические характеристики и размеры этих машин для подбора замены.
Асинхронные двигатели общепромышленного назначения типов А2 и АО2 предназначались для продолжительного режима работы от сети трехфазного переменного тока.
Номинальные характеристики (мощность, ток, напряжение, количество оборотов, коэффициент полезного действия) относятся к номинальным значениям климатических факторов внешней среды и минимальным значениям температуры окружающей среды: -20°С при эксплуатации и -45°С при хранении.
Двигатели до пятого габарита включительно производились с тремя выводными концами. Электродвигатели с шестого по девятый габарит изготовлялись с шестью выводными концами. Схема соединения обмоток – “треугольник” или “звезда”.
Двигатели имели схожие с выпускаемой в настоящее время серией АИР исполнения по степени защиты от воздействия окружающей среды:
– защищенное исполнение (IP23) из чугуна (А2) – с 6 по 9 габарит;
– закрытое исполнение (IP44) из чугуна (АО2) – с 3 по 9 габарит;
– закрытое исполнение (IP44) из алюминиевых сплавов (АОЛ2) – с 1 по 3 габарит.
Структура обозначения марки электро двигателя состоит из маркировки исполнения по степени защиты (А2, АО2), обозначения типа электродвигателя (первая цифра обозначает порядковый номер габаритного размера, вторая – маркировку длины сердечника), количества полюсов, климатического исполнения и категории размещения.
Пример условного обозначения:
АО2-62-4У3 – электродвигатель закрытого обдуваемого исполнения со станиной и щитами из чугуна, 6-го габарита, 2-й длины сердечника, четырехполюсный (1500 об/мин), климатического исполнения У, категории размещения 3.
Технические характеристики электродвигателей серии АО2 и А2.
| Типоразмер двигателя | Мощн кВт | Скольж % | КПД,% | cos φ | Mмакс/Mном | Mмин/Mном | Мп/Mном | Iп/Iном |
| Закрытое обдуваемое исполнение (IP44) | ||||||||
| АОЛ2-11-2 У3 | 0,8 | 5,7 | 78 | 0,86 | 2,2 | 1 | 1,9 | 7 |
| АОЛ2-12-2 У3 | 1,1 | 5,7 | 79,5 | 0,87 | 2,2 | 1 | 1,9 | 7 |
| АОЛ2-21-2 У3 | 1,5 | 5 | 80,5 | 0,88 | 2,2 | 1 | 1,8 | 7 |
| АОЛ2-22-2 У3 | 2,2 | 5 | 83 | 0,89 | 2,2 | 1 | 1,8 | 7 |
| АО2-31-2 У3 | 3 | 4 | 84,5 | 0,89 | 2,2 | 1 | 1,7 | 7 |
| АОЛ2-31-2 У3 | 3 | 4 | 84,5 | 0,89 | 2,2 | 1 | 1,7 | 7 |
| АО2-32-2 У3 | 4 | 4 | 85,5 | 0,89 | 2,2 | 1 | 1,7 | 7 |
| АОЛ2-32-2 У3 | 4 | 4 | 85,5 | 0,89 | 2,2 | 1 | 1,7 | 7 |
| АО2-41-2 У3 | 5,5 | 3,5 | 86 | 0,89 | 2,2 | 1 | 1,6 | 7 |
| АО2-42-2 У3 | 7,5 | 3,5 | 87 | 0,89 | 2,2 | 1 | 1,6 | 7 |
| АО2-51-2 У3 | 10 | 3 | 88 | 0,89 | 2,2 | 1 | 1,5 | 7 |
| АО2-52-2 У3 | 13 | 3 | 88 | 0,89 | 2,2 | 1 | 1,5 | 7 |
| АО2-62-2 У3 | 17 | 3 | 88 | 0,9 | 2,2 | 1 | 1,2 | 7 |
| АО2-71-2 У3 | 22 | 3 | 88 | 0,9 | 2,2 | 1 | 1,1 | 7 |
| АО2-72-2 У3 | 30 | 3 | 89 | 0,9 | 2,2 | 1 | 1,1 | 7 |
| АО2-81-2 У3 | 40 | 2,7 | 89 | 0,91 | 2,2 | 1 | 1 | 7 |
| АО2-82-2 У3 | 55 | 2,7 | 90 | 0,92 | 2,2 | 1 | 1 | 7 |
| АО2-91-2 У3 | 75 | 1,8 | 90 | 0,92 | 2,2 | 1 | 1 | 7 |
| АО2-92-2 У3 | 100 | 1,8 | 91,5 | 0,92 | 2,2 | 1 | 1 | 7 |
| АОЛ2-11-4 У3 | 0,6 | 10 | 72 | 0,76 | 2,2 | 1,5 | 1,8 | 7 |
| АОЛ2-12-4 У3 | 0,8 | 10 | 74,5 | 0,78 | 2,2 | 1,5 | 1,8 | 7 |
| АОЛ2-21-4 У3 | 1,1 | 7 | 78 | 0,8 | 2,2 | 1,5 | 1,8 | 7 |
| АОЛ2-22-4 У3 | 1,5 | 7 | 80 | 0,81 | 2,2 | 1,5 | 1,8 | 7 |
| АОЛ2-31-4 У3 | 2,2 | 4,7 | 82,5 | 0,83 | 2,2 | 1,5 | 1,8 | 7 |
| АО2-32-4 У3 | 3 | 4,7 | 83,5 | 0,84 | 2,2 | 1,5 | 1,8 | 7 |
| АОЛ2-32-4 У3 | 3 | 4,7 | 83,5 | 0,84 | 2,2 | 1,5 | 1,8 | 7 |
| АО2-41-4 У3 | 4 | 4 | 86 | 0,85 | 2 | 1 | 1,5 | 7 |
| АО2-42-4 У3 | 5 | 3,5 | 87 | 0,86 | 2 | 1 | 1,5 | 7 |
| АО2-51-4 У3 | 7,5 | 3,3 | 88,5 | 0,87 | 2 | 1 | 1,4 | 7 |
| АО2-52-4 У3 | 10 | 3,3 | 88,5 | 0,87 | 2 | 1 | 1,4 | 7 |
| АО2-61-4 У3 | 13 | 3,3 | 88,5 | 0,89 | 2 | 1 | 1,3 | 7 |
| АО2-62-4 У3 | 17 | 3,3 | 89 | 0,89 | 2 | 1 | 1,3 | 7 |
| АО2-71-4 У3 | 22 | 3,3 | 90 | 0,9 | 2 | 1 | 1,2 | 7 |
| АО2-72-4 У3 | 30 | 3,3 | 91 | 0,91 | 2 | 1 | 1,2 | 7 |
| АО2-81-4 У3 | 40 | 3 | 91,5 | 0,91 | 2 | 1 | 1,1 | 7 |
| АО2-82-4 У3 | 55 | 2,7 | 92,5 | 0,92 | 2 | 1 | 1,1 | 7 |
| АО2-91-4 У3 | 75 | 2 | 92,5 | 0,92 | 2 | 1 | 1,1 | 7 |
| АО2-92-4 У3 | 100 | 2 | 93 | 0,92 | 2 | 1 | 1,1 | 7 |
| АОЛ2-11-6 У3 | 0,4 | 9 | 68 | 0,65 | 2,2 | 1,5 | 1,8 | 6,5 |
| АОЛ2-12-6 У3 | 0,6 | 9 | 70 | 0,68 | 2,2 | 1,5 | 1,8 | 6,5 |
| АО2-21-6 У3 | 0,8 | 7 | 73 | 0,71 | 2,2 | 1,5 | 1,8 | 6,5 |
| АОЛ2-21-6 У3 | 0,8 | 7 | 73 | 0,71 | 2,2 | 1,5 | 1,8 | 6,5 |
| АОЛ2-22-6 У3 | 1,1 | 7 | 76 | 0,73 | 2,2 | 1,5 | 1,8 | 6,5 |
| AО2-31-6 У3 | 1,5 | 7 | 79 | 0,75 | 2,2 | 1,5 | 1,8 | 6,5 |
| АОЛ2-31-6 У3 | 1,5 | 7 | 79 | 0,75 | 2,2 | 1,5 | 1,8 | 6,5 |
| АО2-32-6 У3 | 2,2 | 7 | 81 | 0,77 | 2,2 | 1,5 | 1,8 | 6,5 |
| АОЛ2-32-6 У3 | 2,2 | 7 | 81 | 0,77 | 2,2 | 1,5 | 1,8 | 6,5 |
| А02-41-6 У3 | 3 | 5 | 81,5 | 0,78 | 1,8 | 1 | 1,3 | 6,5 |
| А02-42,6 У3 | 4 | 5 | 83 | 0,79 | 1,8 | 1 | 1,3 | 6,5 |
| А02-51-6 У3 | 5,5 | 3,5 | 85,5 | 0,81 | 1,8 | 1 | 1,3 | 6,5 |
| АО2-52-6 У3 | 7,5 | 3,5 | 87 | 0,82 | 1,8 | 1 | 1,3 | 6,5 |
| АО2-61-6 У3 | 10 | 3,5 | 88 | 0,89 | 1,8 | 1 | 1,2 | 7 |
| АО2-62-6 У3 | 13 | 3,5 | 88 | 0,89 | 1,8 | 1 | 1,2 | 7 |
| А02-71-6 У3 | 17 | 3,5 | 90 | 0,9 | 1,8 | 1 | 1,2 | 7 |
| А02-72-6 У3 | 22 | 3,5 | 90,5 | 0,9 | 1,8 | 1 | 1,2 | 7 |
| АО2-81-6 У3 | 30 | 3 | 91 | 0,91 | 1,8 | 1 | 1,1 | 7 |
| А02-82-6 У3 | 40 | 2,5 | 91,5 | 0,91 | 1,8 | 1 | 1,1 | 7 |
| А02-91-6 У3 | 55 | 2 | 92,5 | 0,92 | 1,8 | 1 | 1,1 | 7 |
| А02-92-6 У3 | 75 | 2 | 92,5 | 0,92 | 1,8 | 1 | 1,1 | 7 |
| А02-41-8 У3 | 2,2 | 6 | 79,5 | 0,69 | 1,7 | 1 | 1,2 | 7 |
| А02-42-8 У3 | 3 | 6 | 80 | 0,7 | 1,7 | 1 | 1,2 | 7 |
| А02-51-8 У3 | 4 | 3,5 | 84 | 0,71 | 1,7 | 1 | 1,2 | 7 |
| А02-52-8 У3 | 5,5 | 3,5 | 85 | 0,72 | 1,7 | 1 | 1,2 | 7 |
| АО2-61-8 У3 | 7,5 | 3,3 | 86,5 | 0,81 | 1,7 | 1 | 1,2 | 7 |
| АО2-62-8 У3 | 10 | 3,3 | 87,5 | 0,81 | 1,7 | 1 | 1,2 | 7 |
| А02-71-8 У3 | 13 | 3,3 | 89 | 0,83 | 1,7 | 1 | 1,1 | 7 |
| АО2-72-8 У3 | 17 | 3,3 | 89,5 | 0,83 | 1,7 | 1 | 1,1 | 7 |
| А02-81-8 У3 | 22 | 3 | 90,5 | 0,84 | 1,7 | 1 | 1,1 | 7 |
| АО2-82-8 У3 | 30 | 3 | 91 | 0,88 | 1,7 | 1 | 1,1 | 7 |
| А02-91-8 У3 | 40 | 2 | 91,5 | 0,88 | 1,7 | 1 | 1,1 | 7 |
| АО2-92-8 У3 | 55 | 2 | 92,5 | 0,9 | 1,7 | 1 | 1,1 | 7 |
| A02-81-10 У3 | 17 | 3,3 | 88 | 0,77 | 1,7 | 1 | 1,1 | 6,5 |
| A02-82-10 У3 | 22 | 3,3 | 89,5 | 0,78 | 1,7 | 1 | 1,1 | 6,5 |
| АО2-91-10 У3 | 30 | 2,5 | 90 | 0,82 | 1,7 | 1 | 1,1 | 6,5 |
| АО2-92-10 У3 | 40 | 2,5 | 90,5 | 0,82 | 1,7 | 1 | 1,1 | 6,5 |
| Защищенное исполнение (IP23). | ||||||||
| А2-61-2 | 17 | 3,5 | 88 | 0,88 | 2,2 | 1 | 1,2 | 7 |
| А2-62-2 | 22 | 3,5 | 89 | 0,88 | 2,2 | 1 | 1,1 | 7 |
| А2-71-2 | 30 | 3,3 | 90 | 0,9 | 2,2 | 1 | 1,1 | 7 |
| А2-72-2 | 40 | 3,3 | 90,5 | 0,9 | 2,2 | 1 | 1 | 7 |
| А2-81-2 | 55 | 3,3 | 91 | 0,9 | 2,2 | 1 | 1 | 7 |
| А2-82-2 | 75 | 3,3 | 92 | 0,9 | 2,2 | 1 | 1 | 7 |
| А2-91-2 | 100 | 1,8 | 93 | 0,9 | 2,2 | 1 | 1 | 7 |
| А2-92-2 | 125 | 1,4 | 94 | 0,9 | 2,2 | 1 | 1 | 7 |
| А2-61-4 | 13 | 3,3 | 88,5 | 0,88 | 2 | 1 | 1,3 | 7 |
| А2-62-4 | 17 | 3,3 | 89,5 | 0,88 | 2 | 1 | 1,3 | 7 |
| А2-71-4 | 22 | 3,3 | 90 | 0,88 | 2 | 1 | 1,2 | 7 |
| А2-72-4 | 30 | 3,3 | 90,5 | 0,88 | 2 | 1 | 1,2 | 7 |
| А2-81-4 | 40 | 3 | 91 | 0,89 | 2 | 1 | 1,1 | 7 |
| А2-82-4 | 55 | 2,7 | 92 | 0,89 | 2 | 1 | 1,1 | 7 |
| А2-91-4 | 75 | 1,4 | 93 | 0,89 | 2 | 1 | 1,1 | 7 |
| А2-92-4 | 100 | 1,4 | 93,5 | 0,9 | 2 | 1 | 1,1 | 7 |
| А2-61-6 | 10 | 3,5 | 87 | 0,86 | 1,8 | 1 | 1,2 | 7 |
| А2-62-6 | 13 | 3,5 | 88 | 0;86 | 1,8 | 1 | 1,2 | 7 |
| А2-71-6 | 17 | 3,5 | 89 | 0,87 | 1,8 | 1 | 1,2 | 7 |
| А2-72-6 | 22 | 3,5 | 89,5 | 0,87 | 1,8 | 1 | 1,2 | 7 |
| А2-81-6 | 30 | 3 | 90 | 0,88 | 1,8 | 1 | 1,1 | 7 |
| А2-82-6 | 40 | 3 | 91 | 0,89 | 1,8 | 1 | 1,1 | 7 |
| А2-91-6 | 55 | 2 | 92 | 0,89 | 1,8 | 1 | 1,1 | 7 |
| А2-92-6 | 75 | 2 | 92,5 | 0,89 | 1,8 | 1 | 1,1 | 7 |
| А2-61-8 | 7,5 | 3,3 | 85 | 0,78 | 1,7 | 1 | 1,2 | 6 |
| А2-62-8 | 10 | 3,3 | 87 | 0,79 | 1,7 | 1 | 1,2 | 7 |
| А2-71-8 | 13 | 3,3 | 87,5 | 0,82 | 1,7 | 1 | 1,1 | 7 |
| А2-72-8 | 17 | 3,3 | 88,5 | 0,82 | 1,7 | 1 | 1,1 | 7 |
| А2-81-8 | 22 | 2,7 | 89 | 0,82 | 1,7 | 1 | 1,1 | 7 |
| А2-82-8 | 30 | 2,7 | 90 | 0,84 | 1,7 | 1 | 1,1 | 7 |
| А2-91-8 | 40 | 2 | 91,5 | 0,84 | 1,7 | 1 | 1,1 | 7 |
| А2-92-8 | 55 | 2 | 92 | 0,87 | 1,7 | 1 | 1,1 | 7 |
tellus-dv.ru
Справочник электрообмотчика.Обмоточные данные электродвигателей серии А2 и АО2
Обмоточные данные электродвигателей серии А2 и АО2
| Тип | Р кВт | N | d мм | у | а | М кг | Da | Di | L1 | Z1 | Z2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| АОС2-31-6 | 2,0 | 54 | 1,04 | 7;5 | 1 | 3,19 | 180 | 122 | 88 | 36 | – |
| АОТ2-31-6 | 1,1 | 71 | 1,96 | 7;5 | 1 | 3,57 | 180 | 122 | 88 | 36 | – |
| АОЛ2-32-6 | 2,2 | 46 × 2 | 0,83 | 7;5 | 1 | 3,80 | 180 | 118 | 117 | 36 | – |
| АОЛС2-32-6 | 2,7 | 43 | 1,25 | 7;5 | 1 | 4,0 | 180 | 118 | 117 | 36 | – |
| АО2-32-6 | 2,2 | 46 | 1,12 | 7;5 | 1 | 3,55 | 180 | 122 | 115 | 36 | – |
| АО2-32-6 | 2,2 | 45 | 1,04 | 7;5 | 1 | 2,88 | 180 | 122 | 100 | 36 | – |
| АОС2-32-6 | 2,7 | 43 | 1,20 | 7;5 | 1 | 3,83 | 180 | 122 | 115 | 36 | – |
| АОТ2-32-6 | 1,5 | 54 | 1,12 | 7;5 | 1 | 4,16 | 180 | 122 | 115 | 36 | – |
| АО2-41-2 | 5,5 | 31 × 2 | 1,25 | 11;9 | 1 | 6,05 | 208 | 123 | 110 | 24 | 20 |
| АО2-42-2 | 7,5 | 51 × 2 | 1,0 | 11;9 | 2 | 7,06 | 208 | 123 | 148 | 24 | 20 |
| АО2-41-4 | 4,0 | 33 × 2 | 1,08 | 11;9;7 | 1 | 5,76 | 208 | 133 | 110 | 36 | 26 |
| АОП2-41-4 | 4,0 | 30 × 2 | 1,12 | 11;9;7 | 1 | 5,63 | 208 | 133 | 110 | 36 | 26 |
| АОС2-41-4 | 5,2 | 29 × 2 | 1,12 | 11;9;7 | 1 | 5,43 | 208 | 133 | 110 | 36 | 46 |
| АОТ2-41-4 | 3,0 | 36 | 1,45 | 11;9;7 | 1 | 5,65 | 208 | 133 | 110 | 36 | 26 |
| АОК2-41-4 | 3,0 | 36 | 1,45 | 11;9;7 | 1 | 2,65 | 208 | 133 | 110 | 36 | 24 |
| АО2-42-4 | 5,5 | 25 × 2 | 1,20 | 11;9;7 | 1 | 6,10 | 208 | 133 | 148 | 36 | 26 |
| АОП2-42-4 | 5,5 | 23 × 2 | 1,30 | 11;9;7 | 1 | 6,55 | 208 | 133 | 148 | 36 | 26 |
| АОС2-42-4 | 7,5 | 22 × 2 | 1,3 | 11;9;7 | 1 | 6,27 | 208 | 133 | 148 | 36 | 46 |
| АОТ2-42-4 | 4,0 | 28 × 2 | 1,16 | 11;9;7 | 1 | 6,37 | 208 | 133 | 148 | 36 | 26 |
| АОК2-42-4 | 4,0 | 26 × 2 | 1,20 | 11;9;7 | 1 | 6,50 | 208 | 133 | 148 | 36 | 24 |
| АО2-41-6 | 3,0 | 41 | 1,35 | 7;5 | 1 | 4,76 | 208 | 144 | 110 | 36 | 33 |
| АОП2-41-6 | 3,0 | 36 | 1,50 | 7;5 | 1 | 5,16 | 208 | 144 | 110 | 36 | 26 |
| АОС2-41-6 | 4,0 | 36 × 2 | 1,0 | 7;5 | 1 | 4,61 | 208 | 144 | 110 | 36 | 46 |
| АОТ2-41-6 | 2,2 | 44 | 1,35 | 7;5 | 1 | 5,10 | 208 | 144 | 110 | 36 | – |
| АОК2-41-6 | 2,2 | 46 | 1,35 | 7;5 | 1 | 5,34 | 208 | 144 | 110 | 36 | 27 |
| АО2-42-6 | 4,0 | 32 × 2 | 1,08 | 7;5 | 1 | 5,51 | 208 | 144 | 148 | 36 | 33 |
| АОП2-42-6 | 4,0 | 28 × 2 | 1,16 | 7;5 | 1 | 5,56 | 208 | 144 | 148 | 36 | 26 |
| АОС2-42-6 | 4,7 | 28 × 2 | 1,16 | 7;5 | 1 | 5,56 | 208 | 144 | 148 | 36 | 46 |
| АОТ2-42-6 | 3,0 | 34 | 1,56 | 7;5 | 1 | 6,70 | 208 | 144 | 148 | 36 | – |
| АОК2-42-6 | 3,0 | 33 × 2 | 1,12 | 7;5 | 1 | 6,10 | 208 | 144 | 148 | 36 | 27 |
| АО2-41-8 | 2,2 | 26+26 | 1,12 | 4 | 1 | 3,62 | 208 | 144 | 110 | 36 | 33 |
| АОП2-41-8 | 2,2 | 23+23 | 1,25 | 4 | 1 | 3,89 | 208 | 144 | 110 | 36 | 26 |
| АОС2-41-8 | 3,0 | 23+23 | 1,20 | 4 | 1 | 3,61 | 208 | 144 | 110 | 36 | 46 |
| АОТ2-41-8 | 1,5 | 30+30 | 1,16 | 4 | 1 | 4,38 | 208 | 144 | 110 | 36 | – |
| АО2-42-8 | 3,0 | (20+20)2 | 0,90 | 4 | 1 | 4,23 | 208 | 144 | 148 | 36 | 33 |
| АОП2-42-8 | 3,0 | 18+18 | 1,40 | 4 | 1 | 4,51 | 208 | 144 | 148 | 36 | 26 |
| АОС2-42-8 | 3,5 | 18+18 | 1,35 | 4 | 1 | 4,18 | 208 | 144 | 148 | 36 | 46 |
| АОТ2-42-8 | 2,2 | 22+22 | 1,35 | 4 | 1 | 5,10 | 208 | 144 | 148 | 36 | – |
Нет данных в таблицах ? Рассчитайте обмотку 3-х фазного двигателя сами Рассчитать
vitkovoe.ru
Электродвигатель АО2
Многоскоростной электродвигатель АО2 используется в приводе механизмов со ступенчатым регулированием частоты вращения. Мощность многоскоростного электродвигателя АО2 устанавливается исходя из определенных условий. Первый выпуск унифицированной единой серии асинхронных двигателей с общим назначением АО был осуществлен в 1949 году. В настоящий период времени данную серию сняли с производства. Начиная с 1961 г. была выпущена вторая единая серия асинхронных электродвигателей АО2.
Особенности электродвигателей АО2
Несмотря на то, что данная серия снята с производства, электродвигатели не перестают пользоваться популярностью. Оборудование старой серии отличается довольно продолжительным эксплуатационным сроком.
Со временем такое оборудование было последовательно заменено сериями двигателей 4А, 4АМ и затем – АИР. Следует отметить, что электродвигатели АО имеют существенные отличия по габаритам, в сравнении с двигателями серий 4А, 4АМ, АИР. До настоящего времени осуществляется надежная эксплуатация двигателей серии АО2. Поэтому многих интересует информация, касающаяся описания, технических характеристик и размеров данного оборудования. Обладая определенной информацией, будет не трудно подобрать замену.
Асинхронный электродвигатель, отличающийся основным исполнением, с наличием короткозамкнутого ротора серии АО2 предназначен для привода определенных механизмов, для которых не характерно предъявление каких-либо специальных требований к характеристикам, касающихся скольжения, условий окружающей среды, а также энергетических показателей. Основное исполнение может быть представлено несколькими электрическими модификациями.
Для роторов электродвигателей серии АО2 основного исполнения характерна алюминиевая заливка. Повышенный пусковой момент достигается с помощью применения специальной формы пазов, а повышенное номинальное скольжение — при помощи заливки ротора силумином (сплавом из алюминия и кремния). Для электродвигателей с закрытым обдуваемым исполнением предусмотрено отделение внутренних частей от внешней среды оболочкой, которая является защитой от попадания внутрь воды и мелких предметов. Купить электродвигатель любой комплектации Вы можете в нашей компании по доступной цене.
Просмотров: 1961
Дата: Воскресенье, 15 Декабрь 2013
www.rosdiler-electro.ru
Трехфазный общепромышленный асинхронный электродвигатель ремонтной серии АО2-9
Весь каталог – электродвигатели низковольтныеОбщие технические характеристики электродвигателя АО2-9
Общепромышленный трехфазный асинхронный электродвигатель ремонтной серии АО2-9 с короткозамкнутым ротором в закрытом исполнении используется для продолжительного режима работы от сети переменного тока. Форма монтажного исполнения IM 1001, IM 1002, IM 2001, IM 2002, IM 3011, IM 5010. Высота оси вращения 280 мм. Электродвигатель АО2-9 выпускается для различных климатических зон, в т.ч. тропиков и севера.
Электродвигатели АО2-9 применяются для работы в составе привода различных механизмов: вентиляторов, насосов, дымососов, мельниц, дробилок, станков и прочих установок для нужд разных отраслей промышленности, таких как нефтегазовое хозяйство, ЖКХ, электростанции разного типа, сельское хозяйство и др.
Электродвигатели АО2-9 имеют множество модификаций по способу монтажа, категории размещения, климатическому исполнению, электрическим и другим характеристикам, кроме того, по требованию заказчика, предприятие проводит доработку выпускаемых изделий до любых стандартных и нестандартных форм исполнения, в т.ч. по ТЗ заказчика.
Условные обозначения электродвигателей АО2-9
XX X-XX-XX X XXX X – асинхронный обдуваемый. Номер серии.
XX – Габарит. Условное обозначение длины сердечника статора.
XX X X – число полюсов, климатическое исполнение, категория размещения.
Условные обозначения многоскоростых электродвигателей АО2-9
XX X-XX-XX/X/X/X X XXX X – асинхронный обдуваемый. Номер серии.
XX – Габарит. Условное обозначение длины сердечника статора.
XX/X/X/X X X – число полюсов, климатическое исполнение, категория размещения.
Габаритные и присоединительные размеры электродвигателей АО2-9
Тип двигателя |
l10 |
l11 |
l30 |
l33 |
l34 |
АО2-91-4 |
368 |
460 |
970 |
1116 |
374 |
АО2-92-4 |
419 |
510 |
1025 |
1167 |
399,5 |
АО2-91-6 |
368 |
460 |
970 |
1116 |
374 |
АО2-92-6 |
419 |
510 |
1025 |
1167 |
399,5 |
АО2-91-8 |
368 |
460 |
970 |
1116 |
374 |
АО2-92-8 |
419 |
510 |
1025 |
1167 |
399,5 |
АО2-91-10 |
368 |
460 |
970 |
1116 |
374 |
АО2-92-10 |
419 |
510 |
1025 |
1167 |
399,5 |
Основные технические характеристики электродвигателей АО2-9
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Частота тока, Гц |
Ток, A |
КПД, % |
Частота вращения, об/мин. |
Масса, кг |
Степень защиты |
АО2-90-2 |
75 |
220/380 |
50, 60 |
232/134 |
92 |
3000 |
470 |
IP44 |
AO2-91-2 |
90 |
275/159 |
92 |
3000 |
495 |
|||
АО2-90-4 |
55 |
166/96 |
93 |
1500 |
525 |
|||
AO2-91-4 |
75 |
232 |
92,5 |
1500 |
525 |
|||
AO2-92-4 |
100 |
306 |
93 |
1500 |
635 |
|||
AO2-91-6 |
55 |
177 |
92,5 |
1000 |
520 |
|||
AO2-92-6 |
75 |
232 |
92,5 |
1000 |
625 |
|||
AO2-91-8 |
40/45 |
130/152 |
91,5/90,3 |
750 |
515 |
|||
AO2-92-8 |
55 |
174 |
92,5 |
750 |
620 |
|||
AO2-91-10 |
30 |
107 |
90 |
600 |
500 |
|||
AO2-92-10 |
40/45 |
142/82 |
90,5/91 |
600 |
630 |
Основные технические характеристики многоскоростных электродвигателей АО2-9
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Частота тока, Гц |
Ток, A |
КПД, % |
Частота вращения, об/мин. |
Масса, кг |
Степень защиты |
АО2-91-8/6/4 |
25/30/36 |
380 |
50 |
6/6/7 |
86/87/87 |
750/1000/1500 |
500 |
IP44 |
AO2-92-8/6/4 |
36/40/50 |
6/7/6 |
87 |
750/100/1500 |
525 |
|||
AO2-91-12/8/6/4 |
11/18/22/26 |
5/6,5/6/7 |
77/84/85/86 |
500/750/1000/1500 |
500 |
|||
AO2-92-12/8/6/4 |
15/25/30/36 |
5/6/6/7 |
79/85/88/87 |
500/750/1000/1500 |
525 |
Электродвигатель ремонтной серии АО2-9 купить по лучшей цене у нас – это просто!
СпецЭлектро – доступная цена на электродвигатели и электрооборудование.
Каталог – электродвигатели низковольтные
Электродвигатели асинхронные типа АОДН
se33.ru
Справочник электрообмотчика.Обмоточные данные электродвигателей серии А2 и АО2
Обмоточные данные электродвигателей серии А2 и АО2
| Тип | Р кВт | N | d мм | у | а | М кг | Da | Di | L1 | Z1 | Z2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| АОЛ2-21-4 | 1,1 | 92 | 0,77 | 7;5 | 1 | 1,89 | 153 | 94 | 70 | 24 | 30 |
| АОЛС2-21-4 | 1,3 | 85 | 0,80 | 7;5 | 1 | 1,88 | 153 | 94 | 70 | 24 | 30 |
| АО2-21-4 | 1,1 | 92 | 0,77 | 7;5 | 1 | 1,86 | 153 | 94 | 70 | 24 | 30 |
| АОС2-21-4 | 1,3 | 83 | 0,83 | 7;5 | 1 | 1,96 | 153 | 94 | 70 | 24 | 30 |
| АОТ2-21-4 | 0,8 | 103 | 0,74 | 7;5 | 1 | 1,92 | 153 | 94 | 70 | 24 | 30 |
| АОЛ2-22-4 | 1,5 | 71 | 0,90 | 7;5 | 1 | 2,24 | 153 | 94 | 97 | 24 | 30 |
| АОЛС2-22-4 | 2,0 | 62 | 0,96 | 7;5 | 1 | 2,23 | 153 | 94 | 97 | 24 | 30 |
| АО2-22-4 | 1,5 | 71 | 0,90 | 7;5 | 1 | 2,20 | 153 | 94 | 95 | 24 | 30 |
| АОС2-22-4 | 2,0 | 60 | 0,96 | 7;5 | 1 | 2,13 | 153 | 94 | 95 | 24 | 30 |
| АОТ2-22-4 | 1,1 | 80 | 0,86 | 7;5 | 1 | 2,26 | 153 | 94 | 95 | 24 | 30 |
| АОЛ2-21-6 | 0,8 | 85 | 0,69 | 7;5 | 1 | 1,81 | 153 | 98 | 70 | 36 | 26 |
| АОЛС2-21-6 | 1,0 | 78 | 0,72 | 7;5 | 1 | 1,79 | 153 | 98 | 70 | 36 | 26 |
| АО2-21-6 | 0,8 | 85 | 0,69 | 7;5 | 1 | 1,74 | 153 | 98 | 70 | 36 | 26 |
| АОТ2-21-6 | 0,6 | 100 | 0,67 | 7;5 | 1 | 1,93 | 153 | 98 | 70 | 36 | 26 |
| АОЛ2-22-6 | 1,1 | 65 | 0,8 | 7;5 | 1 | 2,15 | 153 | 98 | 97 | 36 | 26 |
| АОЛС2-22-6 | 1,3 | 58 | 0,83 | 7;5 | 1 | 2,06 | 153 | 98 | 97 | 36 | 26 |
| АО2-22-6 | 1,1 | 65 | 0,8 | 7;5 | 1 | 2,06 | 153 | 98 | 95 | 36 | 26 |
| АОС2-22-6 | 1,3 | 58 | 0,86 | 7;5 | 1 | 2,32 | 153 | 98 | 95 | 36 | 26 |
| АОТ2-22-6 | 0,8 | 79 | 0,74 | 7;5 | 1 | 2,14 | 153 | 98 | 95 | 36 | 26 |
| АО2-31-2 | 3,0 | 26+26 | 1,16 | 8 | 1 | 3,15 | 180 | 106 | 88 | 24 | 20 |
| АОС2-31-2 | 3,5 | 25+25 | 1,25 | 8 | 1 | 3,51 | 180 | 106 | 88 | 24 | 20 |
| АО2-31-2 | 3,0 | 45 | 1,16 | 11;9 | 1 | 3,05 | 180 | 106 | 80 | 24 | 20 |
| АОЛ2-31-4 | 2,2 | 42 | 1,08 | 11;9;7 | 1 | 2,99 | 180 | 112 | 90 | 36 | 26 |
| АОЛС2-31-4 | 3,0 | 39 | 1,12 | 11;9;7 | 1 | 3,0 | 180 | 112 | 90 | 36 | 26 |
| АО2-31-4 | 2,2 | 43 | 1,08 | 11;9;7 | 1 | 3,09 | 180 | 112 | 88 | 36 | 26 |
| АО2-31-4 | 2,2 | 45 | 1,04 | 11;9;7 | 1 | 2,91 | 180 | 112 | 80 | 36 | 26 |
| АОС2-31-4 | 3,0 | 38 | 1,16 | 11;9;7 | 1 | 3,15 | 180 | 112 | 88 | 36 | 26 |
| АОТ2-31-4 | 1,5 | 50 | 1,00 | 11;9;7 | 1 | 3,08 | 180 | 112 | 88 | 36 | 26 |
| АОЛ2-32-4 | 3,0 | 33 | 1,25 | 11;9;7 | 1 | 3,49 | 180 | 112 | 117 | 36 | 26 |
| АОЛС2-32-4 | 4,0 | 30 × 2 | 0,93 | 11;9;7 | 1 | 3,53 | 180 | 112 | 117 | 36 | 26 |
| АО2-32-4 | 3,0 | 34 | 1,25 | 11;9;7 | 1 | 3,63 | 180 | 112 | 115 | 36 | 26 |
| АО2-32-4 | 3,0 | 35 | 1,16 | 11;9;7 | 1 | 3,04 | 180 | 112 | 100 | 36 | 26 |
| АОС2-32-4 | 4,0 | 30 | 1,30 | 11;9;7 | 1 | 3,47 | 180 | 112 | 115 | 36 | 26 |
| АОТ2-32-4 | 2,2 | 38 | 1,16 | 11;9;7 | 1 | 3,51 | 180 | 112 | 115 | 36 | 26 |
| АОЛ2-31-6 | 1,5 | 60 | 1,04 | 7;5 | 1 | 3,42 | 180 | 118 | 90 | 36 | – |
| АОЛС2-31-6 | 2,0 | 56 | 1,08 | 7;5 | 1 | 3,44 | 180 | 118 | 90 | 36 | – |
| АО2-31-6 | 1,5 | 60 | 1,00 | 7;5 | 1 | 3,28 | 180 | 122 | 88 | 36 | – |
| АО2-31-6 | 1,5 | 59 | 0,86 | 7;5 | 1 | 2,18 | 180 | 122 | 80 | 36 | – |
