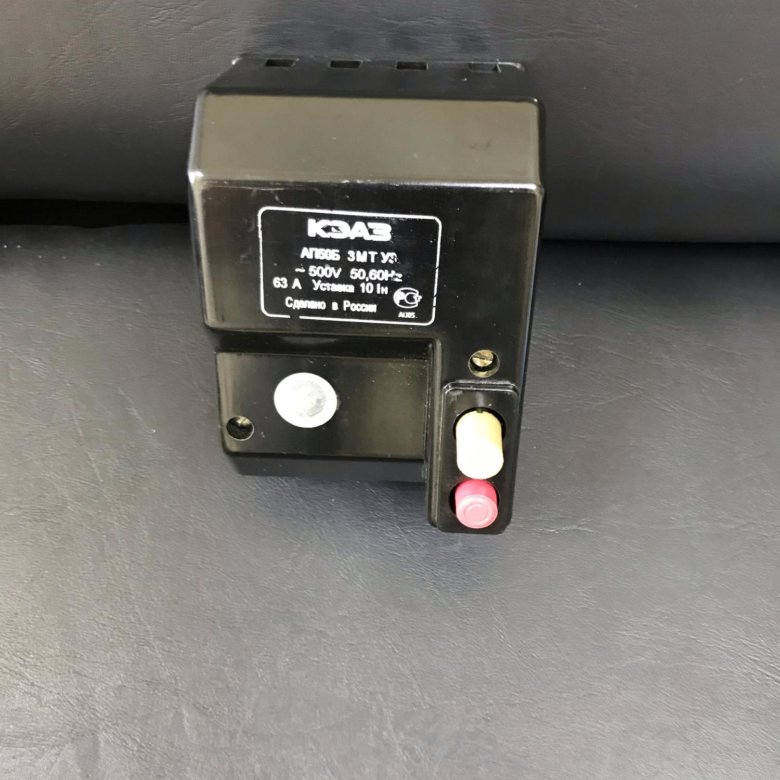

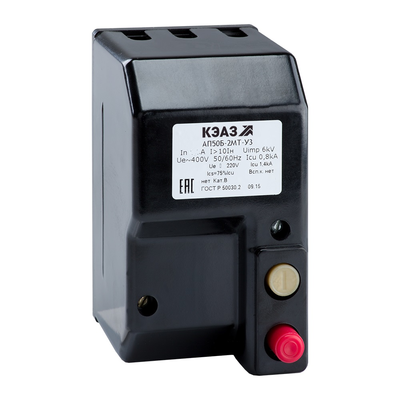

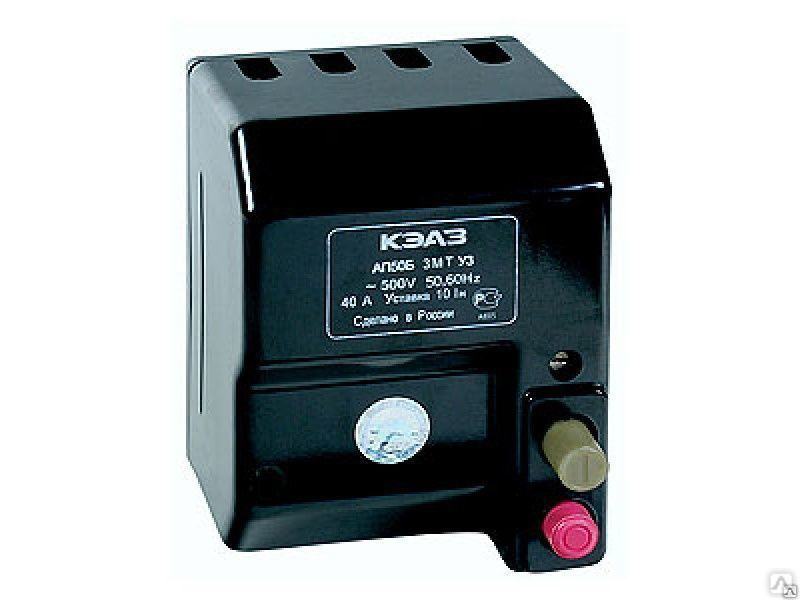

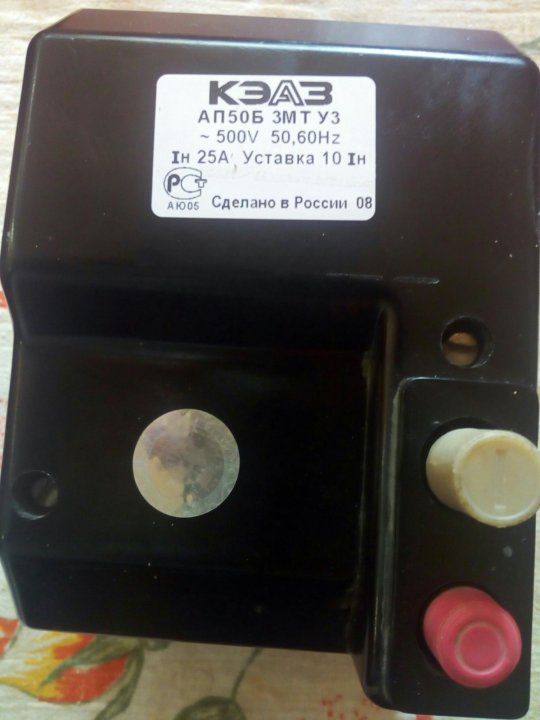

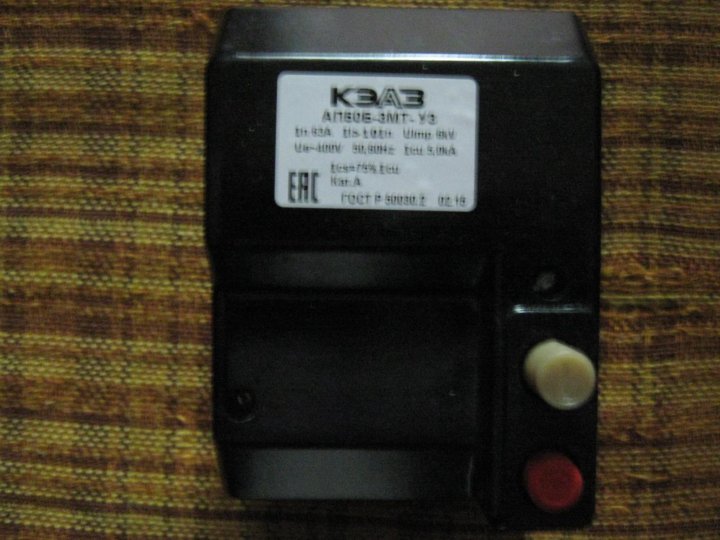

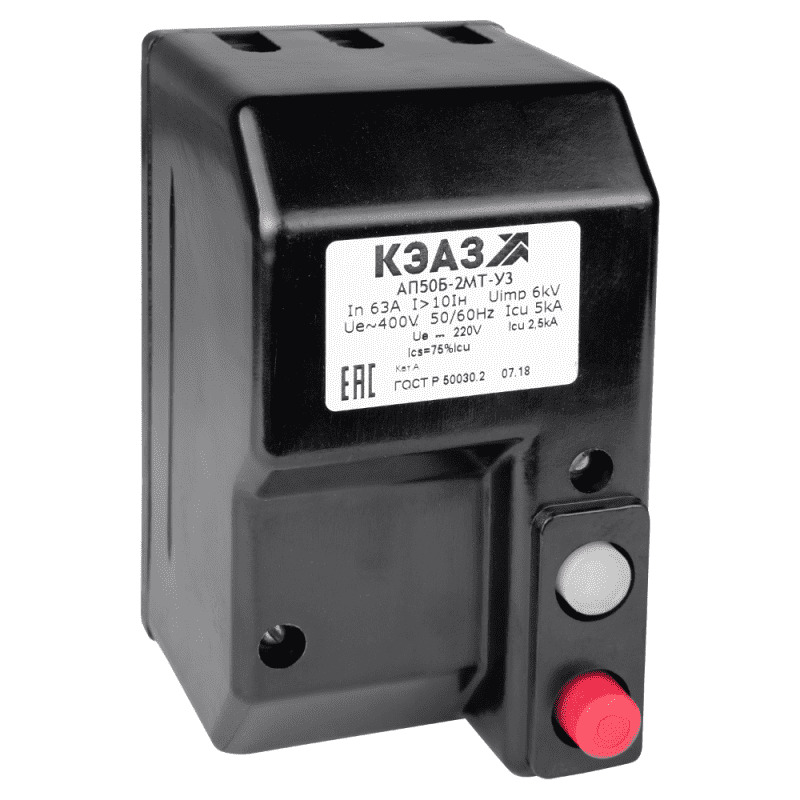

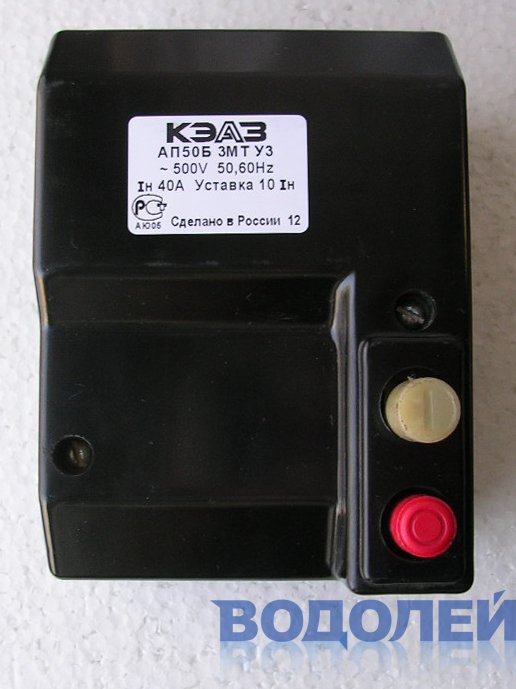

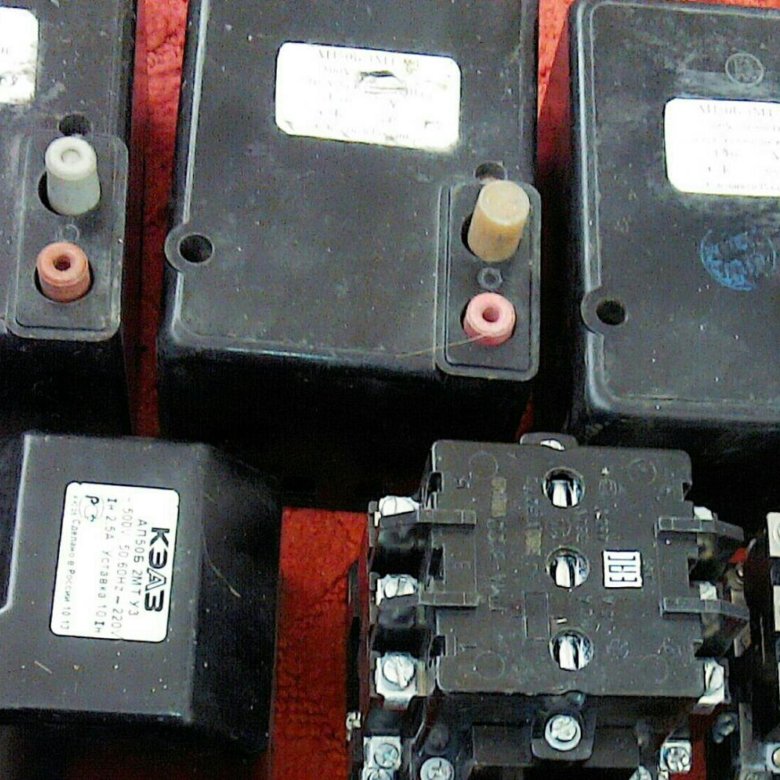

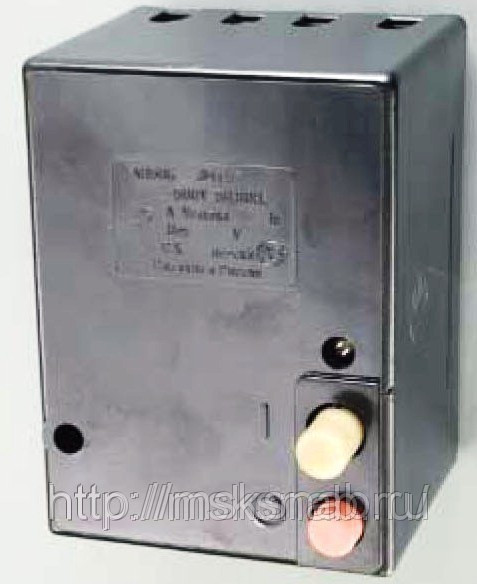

Автоматические выключатели АП 50Б (АП50Б)

Цена на Автоматические выключатели АП 50Б (АП50Б) указана из расчета оптового или мелкооптового объема покупки. При розничных заказах возможно увеличение цены от 5% до 15%. Купить Автоматические выключатели АП 50Б (АП50Б) могут юридические лица путем запроса счета и безналичной оплаты. Физические лица оплачивают выставленный счет через Сбербанк. Автоматические выключатели АП 50Б (АП50Б) является стандартной складской позицией. Срок поставки обычно не превышает 1-3 дня с момента оплаты. Запросить сертификат, отказное письмо или технические характеристики на Автоматические выключатели АП 50Б (АП50Б) можно отправив отдельный запрос на почту [email protected]. Отгрузка продукции осуществляется с центрального склада (Москва, Медведково). Возможна доставка по Москве, Московской области и отправка в регионы России.







Выключатели АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях (обозначение МТ) или только при коротких замыканиях (обозначение М), а также для оперативных включений и отключений электрических цепей



Основное назначение выключателей АП50Б – защита кабелей и проводов, а также электродвигателей.



При правильно выполненной системе заземления выключатели предотвращают поражение человека электрическим током при косвенных прикосновениях.



Выключатели выпускаются в двухполюсном (коммутация цепей постоянного и переменного тока) и трехполюсном (коммутация цепей переменного тока) исполнениях.



Соответствуют требованиям ГОСТ 9098-78.



Преимущества:



• Надежность работы, простота обслуживания.

• Номинальный ток – до 63 А, номинальное напряжение – до 500 В.

• Возможность регулировки уставки теплового расцепителя.

• Возможность комплектования вспомогательными контактами, независимыми расцепителями, минимальными расцепителями, расцепителями цепей управления, расцепителем максимального тока в нулевом проводе.

• Возможность комплектования защитными оболочками IP54.

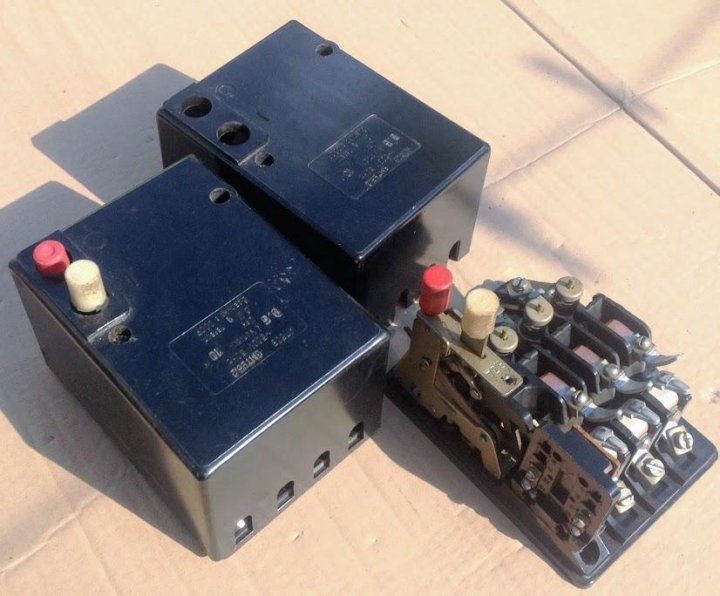

Выключатель ап смонтирован в корпусе из ударо- и дугостойкой пластмассы, допускающей возможность работы в условиях умеренного, холодного и тропическогоо климата.

Корпус состоит из основания 1 и крышки 2.

Внешние цепи подключаются к зажимам 3 и 18. Управление выключателем производится двумя кнопками – включения (светлого цвета) 15 и отключения (красного цвета) 17.

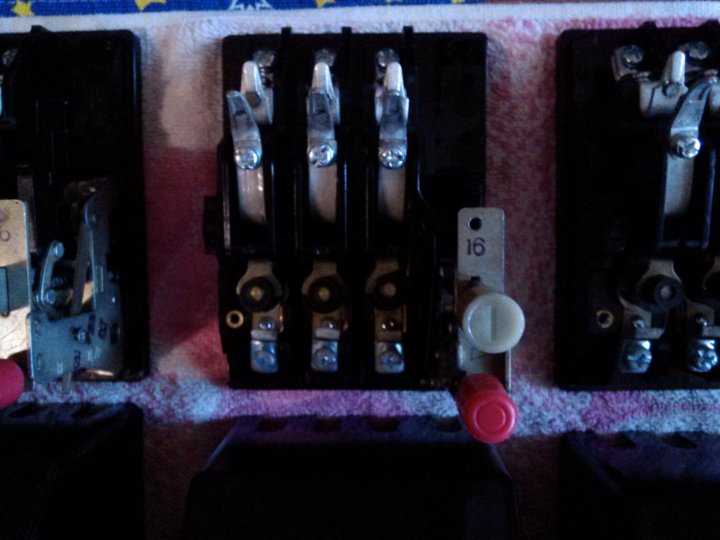

Внутри корпуса располагается контактная система, состоящая из подвижного 11 и неподвижного 5 контактов с контактными накладками 6 и 9. Контактное нажатие создает пружина 12.

Контактные накладки изготовлены из специально подобранной серебросодержащей металлокерамической композиции, которая обеспечивает высокую дугостойкость и износостойкость контактов.

Исключение возможности механического удержания контактов в замкнутом состоянии при возникновении аварийного режима обеспечивает механизм свободного расцепления, состоящий из системы «ломающихся» рычагов и пружин.

На короткие замыкания реагирует электромагнитный расцепитель, состоящий из обмотки 13 и якоря 14, на котором закреплен шток 19.

При аварийных токах, превосходящих ток уставки, электромагнитная сила, втягивающая якорь в отверстие обмотки, становится больше усилия сжатия пружины 16, якорь втягивается в отверстие обмотки и шток, воздействуя на рейку 20 механизма свободного расцепления, проворачивает ее, в результате чего выключатель срабатывает, вызывая размыкание главных и свободных контактов выключателя.

Благодаря электродинамической петле 4, опорные точки дуги, возникающей между контактами, быстро перемещаются по дугогасительным рогам 7 и 10, в результате дуга, попадая в камеру, состоящую из ряда стальных пластин 8, гаснет.

Защиту от токов перегрузки обеспечивает биметаллический расцепитель 21, с регулятором, рычаг которого установлен на механизме выключателя.

Регулятор позволяет уменьшать уставку во всех полюсах до 70% от ее номинального значения.

Высокая стабильность защитных характеристик обеспечивается применением в тепловом расцепителе материалов для термобиметалла и нагревательного элемента производства фирмы KANTHAL (Швеция).

Обеспечим выгодные цены. Пишите [email protected]

Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64

кроме того: белее 20 000 наименований электротехнической продукции и кабеля.

Технические характеристики ап50б

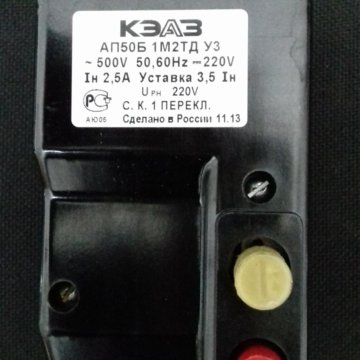

Параметры	АП50Б 2М	АП50Б 2МТ	АП50Б 1М2ТД	АП50Б 3М	АП50Б 3МТ	АП50Б 2М3Т Н	АП50Б 2МН	АП50Б 2М3Т Д	АП50Б 2М3ТО
	двухполюсные			трехполюсные
Номинальное напряжение, В
переменного тока	до 500			до 500
постоянного тока	до 220			—
Шкала номинальных токов расцепителей Iн, А
	1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63								16; 25; 40;
									50; 63
Уставка по току мгновенного срабатывания, I/Iн
	3,5 и 10
Характеристика тепловых расцепителей:
не срабатывает при токе 1,05 Iн	—	< 1 ч.		—	< 1 ч.	< 1 ч.	—	< 1 ч.	< 1 ч.
срабатывает  при токе 1,35 Iн	—	< 0,5 ч.		—	< 0,5 ч.	< 0,5 ч.	—	< 0,5 ч.	< 0,5 ч.
Шкала номинальных напряжений минимального расцепителя, В
	110; 127; 220; 380; 400*; 415* переменного тока частоты 50 Гц
Шкала номинальных напряжений независимого расцепителя, В
	110; 127; 220; 230*; 240*; 380; 400*; 415*; 440* переменного тока частоты 50-60 Гц
	220 – постоянного тока
Масса, кг:
без оболочки	до 1			до 1,3
в доп. оболочке	до 2,2



Предельная коммутационная способность (ПКС) и износостойкость



* при номинальном токе и напряжении 380 В переменного тока или 220 В постоянного тока







Если Вас заинтересовала наша продукция – звоните:
(499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
или отправьте заявку по электронной почте: [email protected]



ЦЕНЫ от 15.04.2015



Наименование	Краткие характеристики	Производитель	Единица	Цена с НДС
Автоматический выключатель АП50Б 2МТ 1. 6А 10Iн 500AC 220DC 106894	Автомат АП50Б 1.6А 2МТ	Курск ЭАЗ	Штука	576,47
Автоматический выключатель АП50Б 2МТ 10А 10Iн 500AC/220DC 106897	Автомат АП50Б 10А 2МТ	Курск ЭАЗ	Штука	537,64
Автоматический выключатель АП50Б 2МТ 10А 3.5Iн 500AC/220DC 106975	Автомат АП50Б 10А 2МТ	Курск ЭАЗ	Штука	645,66
Автоматический выключатель АП50Б 2МТ 16А 10Iн 500AC/220DC 106903	Автомат АП50Б 16А 2МТ	Курск ЭАЗ	Штука	537,64
Автоматический выключатель АП50Б 2МТ 2. 5А 10Iн 500AC/220DC 106904	Автомат АП50Б 2.5А 2МТ	Курск ЭАЗ	Штука	576,47
Автоматический выключатель АП50Б 2МТ 25А 10Iн 500AC/220DC 106910	Автомат АП50Б 25А 2МТ	Курск ЭАЗ	Штука	537,64
Автоматический выключатель АП50Б 2МТ 25А 3.5Iн 500AC/220DC 106982	Автомат АП50Б 25А 2МТ	Курск ЭАЗ	Штука	645,66
Автоматический выключатель АП50Б 2МТ 40А 10Iн 500AC/220DC 106914	Автомат АП50Б 40А 2МТ	Курск ЭАЗ	Штука	759,73
Автоматический выключатель АП50Б 2МТ 4А 10Iн 500AC/220DC 106913	Автомат АП50Б 4А 2МТ	Курск ЭАЗ	Штука	576,47
Автоматический выключатель АП50Б 2МТ 50А 10Iн 500AC/220DC 106917	Автомат АП50Б 50А 2МТ	Курск ЭАЗ	Штука	759,73
Автоматический выключатель АП50Б 2МТ 6. 3А 10Iн 500AC/220DC 06920	Автомат АП50Б 6.3А 2МТ	Курск ЭАЗ	Штука	537,64
Автоматический выключатель АП50Б 2МТ 63А 10Iн 500AC/220DC 106926	Автомат АП50Б 63А 2МТ	Курск ЭАЗ	Штука	759,73
Автоматический выключатель АП50Б 3МТ 10А 10Iн 500AC 107261	Автомат АП50Б 10А 3МТ	Курск ЭАЗ	Штука	714,83
Автоматический выключатель АП50Б 3МТ 10А 3.5Iн 500AC 107356	Автомат АП50Б 10А 3МТ	Курск ЭАЗ	Штука	850,75
Автоматический выключатель АП50Б 3МТ 16А 10Iн 500AC 107267	Автомат АП50Б 16А 3МТ	Курск ЭАЗ	Штука	714,83
Автоматический выключатель АП50Б 3МТ 16А 3. 5Iн 500AC 107359	Автомат АП50Б 16А 3МТ	Курск ЭАЗ	Штука	850,75
Автоматический выключатель АП50Б 3МТ 2.5А 10Iн 500AC 107270	Автомат АП50Б 2.5А 3МТ	Курск ЭАЗ	Штука	765,80
Автоматический выключатель АП50Б 3МТ 25А 10Iн 500AC 107275	Автомат АП50Б 25А 3МТ	Курск ЭАЗ	Штука	714,83
Автоматический выключатель АП50Б 3МТ 25А 3.5Iн 500AC 107366	Автомат АП50Б 25А 3МТ	Курск ЭАЗ	Штука	850,75
Автоматический выключатель АП50Б 3МТ 40А 10Iн 500AC 107282	Автомат АП50Б 40А 3МТ	Курск ЭАЗ	Штука	1 067,99
Автоматический выключатель АП50Б 3МТ 4А 10Iн 500AC 107279	Автомат АП50Б 4А  3МТ	Курск ЭАЗ	Штука	765,80
Автоматический выключатель АП50Б 3МТ 50А 10Iн 500AC 107287	Автомат АП50Б 50А 3МТ	Курск ЭАЗ	Штука	1 067,99
Автоматический выключатель АП50Б 3МТ 6. 3А 10Iн 500AC 107290	Автомат АП50Б 6.3А 3МТ	Курск ЭАЗ	Штука	714,83
Автоматический выключатель АП50Б 3МТ 63А 10Iн 500AC 107295	Автомат АП50Б 63А 3МТ	Курск ЭАЗ	Штука	1 067,99



Весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17



Загадочная история АП-50 | Публикации

Даже не приглядываясь, можно заметить, что ключевое место на картине принадлежит АП-50

Введение

Многим приходилось видеть автоматический выключатель АП-50. Этот автомат присутствует в нашей жизни как фундаментальный атрибут нашего материального мира, как незримый спутник дающий свет и тепло. Многие помнят его с детства, могут не знать названия, но зрительный образ знаком почти всему населению России, да и не только. И никто никогда не задумывался: а сколько же этому чуду техники лет? Вот и мы в компании «МФК ТЕХЭНЕРГО» решили разобраться в этом вопросе, а заодно и поделиться найденной информацией с электротехнической аудиторией, с людьми, неравнодушными в своей профессии к историческим фактам.

Представленный нами материал имеет под собой строго научную основу и взят из проверенных источников. Если у вас есть любопытная информация по данной теме, пожалуйста, присылайте ее нам и мы дополним публикуемый материал. Это поможет более глубоко и всесторонне разобраться в вопросе, затерявшемся в глубине лет.

Исторические факты

Согласно учебнику, Л. А. Родштейна «Электрические аппараты низкого напряжения», допущенного министерством высшего и среднего специального образования СССР в качестве учебного пособия для электротехнических техникумов и выпущенного издательством «ЭНЕРГИЯ» в 1964 году тиражом 18500 экземпляров, автоматические выключатели серии АП выпускаются только на два номинальных тока 25 А и 50 А в двух и трехполюсном исполнении и называются АП-25 и АП-50. Л. А. Родштейн не за один день написал свой учебник — дело подготовки материалов для учебного издания сложное и долгое. А потом их еще нужно вычитать, согласовать, утвердить… Да и писался он не на пустом месте. К тому моменту автоматические выключатели широко использовались в стране.

В учебниках даётся информация по фундаментальным, необходимым и актуальным знаниям, а значит, АП-50 уже был известным аппаратом, если возникла потребность в его изучении при подготовке специалистов для народного хозяйства страны. Все это позволяет смело прибавить к возрасту автомата как минимум десяток лет. И, в итоге получается, что 1953 год — год окончательного восстановления промышленности после разрушительной войны и год возможного рождения легендарного АП-50.

Другой источник — «Справочник по асинхронным двигателям и пускорегулирующей аппаратуре» Г. А. Карвовского и С. П. Окорокова, выпущенный Государственным энергетическим издательством 1962 года (Госэнергоиздат М-Л), тиражом 25 000 экземпляров (сдано в набор в 1961 г. ) дает подробное описание автоматического выключателя типа АП-50, разбирает его технические характеристики, предназначение, конструктивные исполнения; в табл.7-19 на стр.148 приводится полная и подробная информация по расцепителям коммутационной стойкости. Однако, в отличии от ученика Л. А. Родштейна, имеются сведения по выключателям на полную линейку номинальных токов ( 1,6 А; 2,5 А; 4 А; 6,4 А; 10 А; 16 А; 25 А; 40 А; 50 А), при этом коммутационная способность выключателя составляет от 0,3 кА до 1,5 кА.

Интересно, что в более раннем справочнике Г. А. Карвовского ничего не сказано об АП-25, речь идет только об АП-50. И уже дана полная шкала номинальных токов, на которые выпускались в те давние времена коммутационные аппараты АП-50, за исключением номинального тока на 63 А. Видно, что номинальные токи полностью соответствуют современным параметрам выключателей, кроме одного — на 63 А. Поэтому и называется данный аппарат АП-50 — ведь выпускался он когда-то только на максимальный номинальный ток 50 А. Номинал добавили, а название оставили.

Аналитические выводы

Таким образом, возраст аппарата подбирается уже к семидесяти годам, а возможно, и более. И теория о его «трофейном» происхождении выглядит все более правдоподобно. Из всех имеющихся упоминаний АП-50, следует, что в начале 50-х годов автомат успешно использовался в народном хозяйстве страны. Сомнительно, что за одну послевоенную пятилетку сумели и автоматический выключатель разработать, и производство наладить. А вот то, что все работы над полученными и вывезенными из Германии образцами выполнялись силами харьковских специалистов по созданию конструкторской документации для производства и эксплуатации оборудования, выглядит реалистично.

И вот уже этот без пяти минут ровесник «Лампочки Ильича» востребован во времена четвертой технологической революции. Голова идет кругом, а душа наполняется восхищением от гениальности изобретенного в прошлом веке выключателя и от таланта конструкторов. Где-то у М. Веллера написано, что все последующие поколения сильно заблуждаются, когда считают своих предшественников более отсталыми и менее развитыми по сравнению с собой. Мир развивается, а значит и мы автоматически с ним становимся умнее. Но вот АП-50 в очередной раз заставляет нас серьезно задуматься на эту тему. И не питать иллюзий! Если посмотреть на конструкцию аппарата по учебной литературе, по имеющимся изделиям того периода, или же по конструкторской документации, то очевидно, что за все последующие годы никаких изменений, кроме внешнего вида, автоматический выключатель не претерпел.

Рубильник отжал — промышленность поднял!

Эпилог

И как так получилось, что за столько десятилетий не было внесено никаких принципиальных изменений в конструкцию АП-50? Менялись требования, условия, технологические поколения, уже появились умные, набитые искусственным интеллектом аппараты, а «апэшка» осталась в первозданном виде и не сдаёт свои позиции. Возможно ли в здравом уме себе представить, что вместо современного мобильного телефона кто-то захочет продолжать использовать телеграф или коммутатор? Вон уже простую и безобидную, никому не мешающую лампу накаливания и ту заменили светодиодами! Подключайте свои сервера и компьютеры, томографы и андроиды через самое надёжное и безотказное семидесятилетнее устройство! Или же Веллер прав?

Источник: Компания «МФК ТЕХЭНЕРГО»

Автоматы АП 50 в Украине.

Цены на Автоматы АП 50 на Prom.ua

Автомат переключатель АП 50 2.5, 4А

Доставка из г. Умань

200 грн

Купить

GazVodaKyiv

Автомат герметический АП50Б 3МТ 2.5А

Доставка по Украине

400 грн

Купить

ООО Вектор

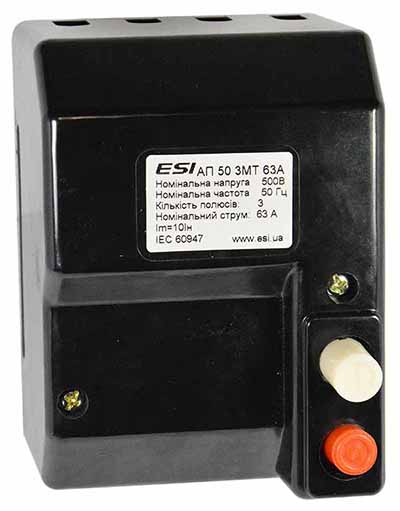

Автомат АП50-3МТ 40А

Доставка по Украине

375 грн

Купить

ООО Вектор

Выключатель автомат. АП50-3МТ 63А

Доставка по Украине

435 грн

Купить

ТОВ «Світоч Електро»

Автомат А3716 ФУЗ на 160 А до 80 кВт, Автомат АП50; АЕ; ПМА-5100; ПМЛ-5100; ПМА-6100; ПМЛ-6100

На складе в г. Кривой Рог

Доставка по Украине

1 500 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АЕ 2043-10У3,ХЛ-4-А на 31,5 А до 15 кВт, Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100

На складе в г. Кривой Рог

Доставка по Украине

500 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АК63-3МГ на 10 А Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100, ПМЛ-1100

На складе в г. Кривой Рог

Доставка по Украине

450 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АК-50-2МГУ3 на 25 А Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100, ПМЛ-1100

На складе в г. Кривой Рог

Доставка по Украине

500 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат А3716 ФУЗ на 100 А до 55 кВт СССР, Автомат АП50; АЕ; ПМА-5100; ПМЛ-5100; ПМА-6100; ПМЛ-6100

На складе в г. Кривой Рог

Доставка по Украине

1 000 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

АП50Б 3МТ 40А уставка 10 In автомат-выключатель

Доставка по Украине

550 грн

Купить

elav.shop

Автомат АП50-3МТ на 6,3 А до 3 кВт для защиты от токов перегрузки и от токов короткого замыкания

На складе в г. Кривой Рог

Доставка по Украине

250 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АП50-3МТ на 1,6 А до 0. 55 кВт для защиты от токов перегрузки и от токов короткого замыкания

На складе в г. Кривой Рог

Доставка по Украине

250 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АП50-3МТ на 2,5 А до 1.1 кВт для защиты от токов перегрузки и от токов короткого замыкания

На складе в г. Кривой Рог

Доставка по Украине

150 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АП50-2МТ на 4 А до 2 кВт для защиты от токов перегрузки и от токов короткого замыкания

На складе в г. Кривой Рог

Доставка по Украине

350 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат А3726 ФУЗ на 200 А до 110 кВт СССР, Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100

На складе в г. Кривой Рог

Доставка по Украине

2 000 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Смотрите также

Автомат А3124 на 100 А до 55 кВт СССР, Автомат АП50; АЕ; ПМА-5100; ПМЛ-5100; ПМА-6100; ПМЛ-6100

На складе в г. Кривой Рог

Доставка по Украине

1 200 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат А3716 ФУЗ на 100 А до 55 кВт СССР, Автомат АП50; АЕ; ПМА-3102; ПМЛ-5100; ПМЕ-211; ПМЛ-2100

На складе в г. Кривой Рог

Доставка по Украине

800 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АК63-3МГ на 50 А до 25 кВт Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100, ПМЛ-1100

На складе в г. Кривой Рог

Доставка по Украине

700 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АК63-3МГ на 50 А до 25 кВт Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100, ПМЛ-1100

На складе в г. Кривой Рог

Доставка по Украине

700 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АП50-2МТ на 16 А с блок-контактами для защиты от токов перегрузки и от токов короткого замыкания

На складе в г. Кривой Рог

Доставка по Украине

400 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат А3120 на 60 А до 30 кВт СССР, Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100

На складе в г. Кривой Рог

Доставка по Украине

900 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Корпус к АП 50 (силумин)

Доставка по Украине

960 грн

Купить

ПП “ТВКФ “Техпром”

Автомат АЕ 2056М-100-00У3А на 16 А до 7,5 кВт, Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100

На складе в г. Кривой Рог

Доставка по Украине

400 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АП50-3МТ на 50 А до 25 кВт для защиты от токов перегрузки и от токов короткого замыкания

На складе в г. Кривой Рог

Доставка по Украине

500 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат PKZM0-4 на 4 А 150кА Eaton (Moeller) Автомат АП-50; АЕ, А, ПМЛ-1100, ПМЕ-111, ПМЕ-211

На складе в г. Кривой Рог

Доставка по Украине

600 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат PKZM0-2,5 на 2,5 А 150кА Eaton (Moeller) Автомат АП-50; АЕ, А, ПМЛ-1100, ПМЕ-111, ПМЕ-211

На складе в г. Кривой Рог

Доставка по Украине

600 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АЕ2046-10Б-00Т3 на 25 А до 11 кВт, Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100

На складе в г. Кривой Рог

Доставка по Украине

400 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АЕ 2046-10У3 на 32 А до 16 кВт, Автомат АП50; АЕ; ПМА-3102; ПМЛ-3100; ПМЕ-211; ПМЛ-2100

На складе в г. Кривой Рог

Доставка по Украине

500 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АП50-2МТ на 4 А, для защиты от токов перегрузки и от токов короткого замыкания

На складе в г. Кривой Рог

Доставка по Украине

350 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Ремонт автоматического выключателя АП-50 | Бесплатные дипломные работы на DIPLOMKA.NET

Полная разборка автоматического выключателя АП-50 (рисунок 2, а-в) необходима, когда повреждены контакты и требуется их замена.

Рисунок 2 – Автоматический выключатель АП-50:
1 — основание, 2 — кнопка «стоп», 3 — рычаг, 4,7,8 — винты, 5 — неподвижный контакт, 6 — подвижный контакт, 9 — возвратная пружина, 10 — дугогасительная камера, 11 — крышка, 12 — выводы, 13— стальные пластины, 14 — гибкое соединение, 15 — траверса, 16 и 17 — электромагнитный и тепловой расцепители
В большинстве случаев, когда надо устранить дефекты резьбы контактов, дугогасительной решетки, очистить копоть на внутренней поверхности и деталях выключателя или заменить возвратную пружину, достаточно ограничиться частичной разборкой. Для этого вывертывают винты крепления крышки к основанию 1 и крышку снимают. Снимают дугогасительную камеру, расцепляют рычаг 3 (если выключатель взведен), нажав для этого на кнопку «стоп» 2 или рейку траверсы выводных проводов. Для дальнейшей разборки выворачивают винты 7 и снимают неподвижный 5 и подвижный 6 контакты. При обрыве или ослаблении с помощью плоскогубцев снимают возвратную пружину 9 с держателя.
После ремонта деталей автомат собирают в такой последовательности: устанавливают дугогасительную камеру 10 в гнездо, шарнирные соединения механизма смазывают приборным маслом, вращение траверсы на оси должно быть без заеданий. Устанавливают неподвижные и подвижные контакты и закрепляют их винтами. Устанавливают возвратную пружину, ввертывают винты 8 для присоединения выводных проводов, надевают крышку с дугогасительными камерами на основание и плотно закрепляют винтами, не допуская перекосов.
У автоматических выключателей серии А и других конструктивно аналогичных выключателей повреждаются преимущественно контакты, отключающие механизм и пружины. Эти повреждения выражаются в износе и оплавлении контактов, нарушении регулировки механизма, ослаблении пружин. Вследствие частых электрических и механических воздействий у автоматических выключателей может оказаться поврежденной изоляция обмотки электромеханического привода или главного вала. В зависимости от характера повреждения ремонтируют автоматические выключатели в электроремонтном цехе или на месте их установки. В последнем случае полностью отключают выключатель от присоединенных к нему электрических цепей, а также принимают меры для предотвращения дистанционного управления выключателем.
Для получения доступа к контактам отвертывают винты креплений дугогасительных камер, а затем, соблюдая меры предосторожности, снимают дугогасительные камеры так, чтобы не повредить находящиеся внутри них пластины решетки дугогасительного устройства и контакты аппарата.
Закопченные стальные омедненные пластины решетки осторожно очищают деревянной палочкой или мягкой стальной щеткой, освобождая их от слоя нагара, а затем протирают чистыми тряпками и промывают. Применять для этих целей металлические инструменты (монтерские ножи, шаберы, напильники) запрещается, поскольку можно повредить тонкий защитный слой меди, покрывающий стальные пластины.
В контактной системе автоматических выключателей повреждаются (обгорают, оплавляются и изнашиваются) преимущественно дугогасительные контакты, подвергающиеся воздействию высокой температуры электрической дуги, особенно при разрыве ими больших токов. Слегка обгоревшие контакты промывают, а затем слегка опиливают напильником, чтобы снять с их рабочей поверхности имеющиеся небольшие частицы оплавленной меди. Применять для очистки контактов наждачную бумагу нельзя, так как пыль и мелкие частицы наждака могут попасть в механизм выключателя и вызвать быстрый износ его трущихся деталей вследствие абразивного истирания. С сильно оплавленных контактов спиливают напильником наплывы меди, стараясь снять минимальное количество металла с контакта и максимально сохранить его первоначальную форму. При уменьшении размера контактов ремонтируемых выключателей более чем на 30 % рекомендуется заменять их новыми контактами заводского изготовления.
При длительной работе автоматического выключателя в условиях частых включений и отключений не только изнашиваются его контакты, но и нарушается их регулировка, что приводит к недопустимому перегреву контактов и быстрому выходу их из строя. Регулировка работы контактной системы автоматического выключателя — одна из важнейших операций ремонта, от которой зависит его длительная нормальная работа. При регулировке контактной системы после ремонта добиваются одновременности касания главных, а затем промежуточных и дугогасительных контактов, хотя очередность их включения имеет обратный порядок. Одновременность касания главных контактов регулируют изменением положения держателя 20 на главном валу 13 путем затяжки или ослабления гайки 19.
Регулировку одновременности касания промежуточных контактов осуществляют изгибанием в нужном направлении плоской пружины 30, а дугогасительных контактов — навертыванием или отвертыванием регулировочной гайки 29.
Контактная система должна быть отрегулирована так, чтобы в момент касания дугогасительных контактов 22 зазор между подвижным и неподвижным промежуточными контактами 21 был не менее 5 мм, а в момент касания промежуточных контактов между подвижным и неподвижным главными контактами 23 — не менее 2,5 мм. Провал главных контактов во включенном положении отрегулированного автоматического выключателя должен быть не менее 2 мм, а раствор А (рисунок 1, в) дугогасительных контактов в отключенном положении выключателя — не менее 65 мм.
В число работ по ремонту автоматического выключателя входят также проверка и регулировка начального и конечного нажатий его контактов. Начальным нажатием контактов называют усилие, создаваемое пружиной в месте первоначального касания контактов, а конечным — усилие в месте конечного касания контактов. За действительное начальное нажатие дугогасительных контактов выключателя принимают показания динамометра, когда становится возможным свободное перемещение фасонного винта 24, а промежуточных контактов — когда зазор В (рисунок 1, б) достигнет указанного в паспорте автомата. Конечное нажатие главных контактов измеряют специальным динамометром, поставляемым заводом-изготовителем вместе с выключателем. Динамометр состоит из стакана 25, шкалы 26 с указателем и штифта 27 с рукояткой. Измерение выполняют в соответствии с заводской инструкций и паспортными данными автоматического выключателя. Начальные и конечные нажатия всех контактов аппарата не должны отличаться от соответствующих паспортных данных более чем на ±10 %.
Регулировать нажатие контактов следует очень тщательно, так как недостаточное начальное нажатие может вызвать недопустимые их перегревы и оплавление, а чрезвычайно большое — привести к быстрому износу контактной системы и нарушению четкости ее работы. Нажатие контактов должно быть в пределах, нормируемых заводом-изготовителем. Если в процессе регулировки начальное нажатие при изношенных и конечное нажатие при новых контактах не укладывается в нормируемые заводом пределы, указанные в паспорте выключателя, необходимо сменить соответствующие контактные пружины, взяв их из запасных деталей, поставляемых заводом-изготовителем.
При ремонте обращают внимание на правильность расположения рычагов на отключающем валике и наличие требуемого зазора между рычагом валика и бойком расцепителя. Рычаги не должны иметь перекосов и смещений. Зазор между рычагом и бойком должен быть 2—3 мм, иначе минимальный или специальный расцепитель не отключит выключатель при недопустимом снижении или полном исчезновении напряжения в сети.
В процессе ремонта проверяют сохранность резисторов 7, плавкой вставки предохранителя 8, состояние контактов конечного выключателя и вспомогательных контактов. При неисправности этих деталей и плохих контактах выключатель не будет включаться электромеханическим приводом. Сгоревший резистор заменяют новым, в предохранителе взамен перегоревшей плавкой вставки устанавливают новую, обгоревшие контакты очищают, а сильно поврежденные заменяют новыми.
У отремонтированного выключателя проверяют легкость хода подвижных частей, отсутствие заеданий в механизме и касания подвижными контактами стенок дугогасительных камер, для чего 10—15 раз медленно включают и отключают выключатель вручную. При установке отремонтированного автоматического выключателя на место следует проверить, хорошо ли затянуты контактные зажимы, не создают ли провода, кабели или шины, присоединенные к аппарату, недопустимых механических усилий на его контакты или выводы.
Правильность сборки, качество ремонта аппарата, а также отсутствие в нем дефектов, препятствующих нормальной работе, проверяют 15—20 циклами включений и отключений сначала под напряжением (без нагрузки), а затем при 50 %-ной и полной номинальной нагрузках. Проверяют также работу всех расцепителей и устанавливают требуемые токи уставок максимальных расцепителей, после чего выключатель испытывают при номинальных нагрузках по программе, параметрам и нормам, установленным заводом-изготовителем.

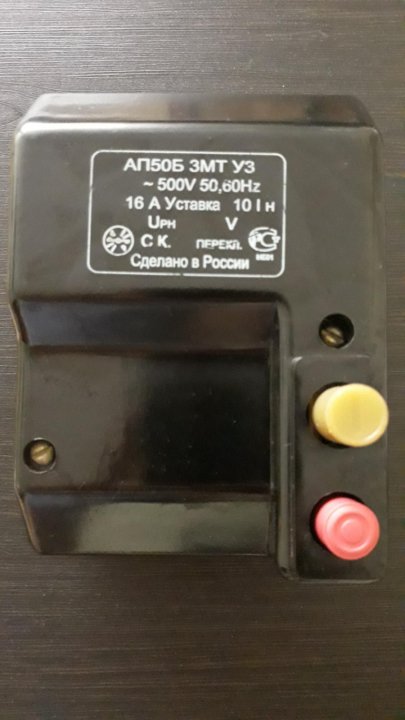

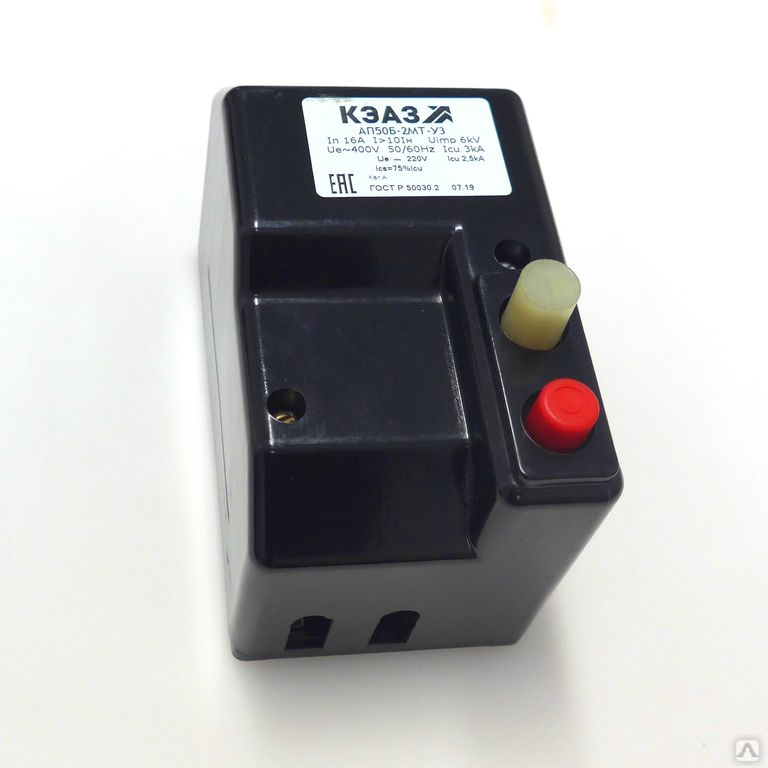

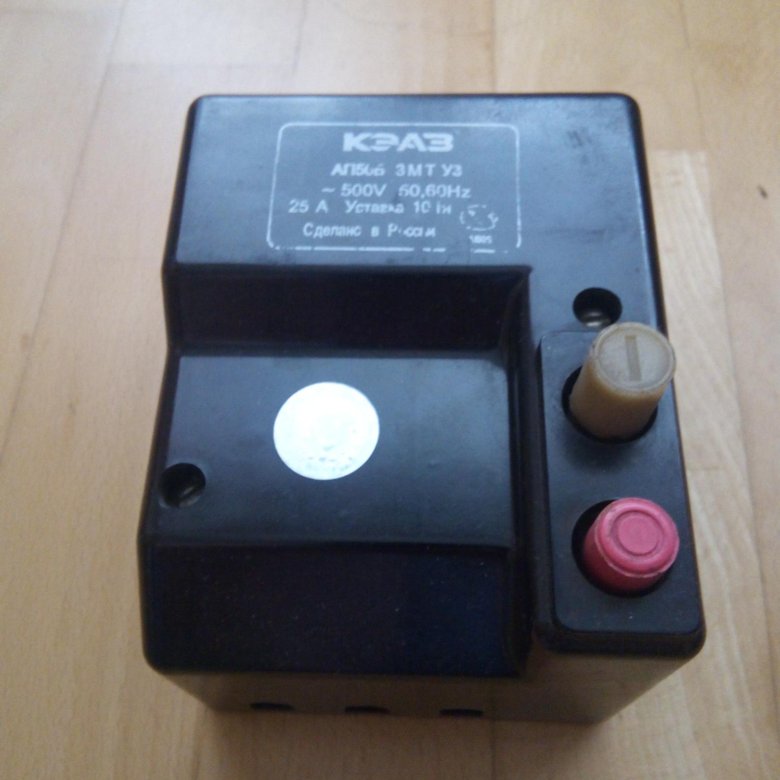

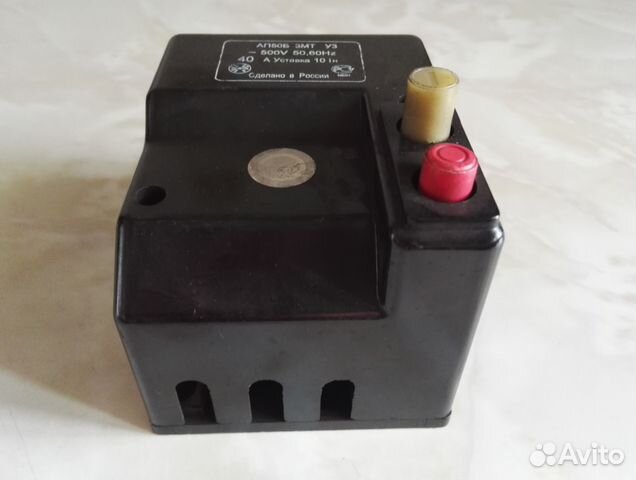

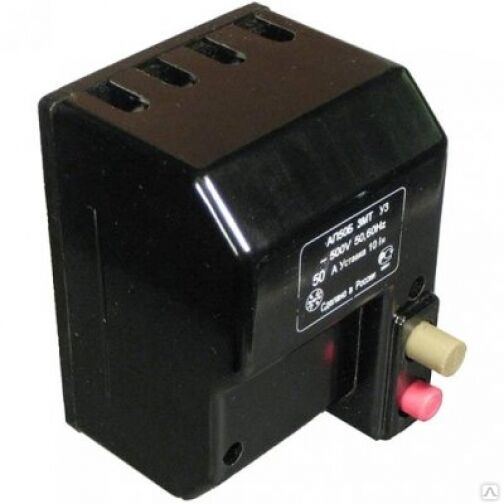

АП-50

Описание АП-50.

Данные автоматические выключатели, известные еще с советских времен, и зарекомендовали себя неплохо.
В маркировке автоматического выключателя, буквы М и Т обозначают:
М – электромагнитный расцепитель;
Т – тепловой расцепитель.
Электромагнитный расцепитель предназначен для срабатывания при коротком замыкании, а тепловой при превышении максимального тока.
В настоящее время наиболее распространены автоматы АП-50 с комбинированными расцепителями (маркировка АП-50 МТ), которые и являются оптимальными (из серии АП) с точки зрения электробезопасности, поскольку электромагнитный расцепитель обеспечивает наибольшую скорость срабатывания в случае короткого замыкания (тепловой тоже отработает на КЗ, но за больший промежуток времени, что в некоторых случаях имеет принципиальное значение), а тепловой расцепитель отключает максимальный ток для предотвращения нагрева проводников и, как следствия, порчи изоляции. Обе эти характеристики напрямую влияют как на пожаробезопасность электропроводок, так и на электробезопасность.

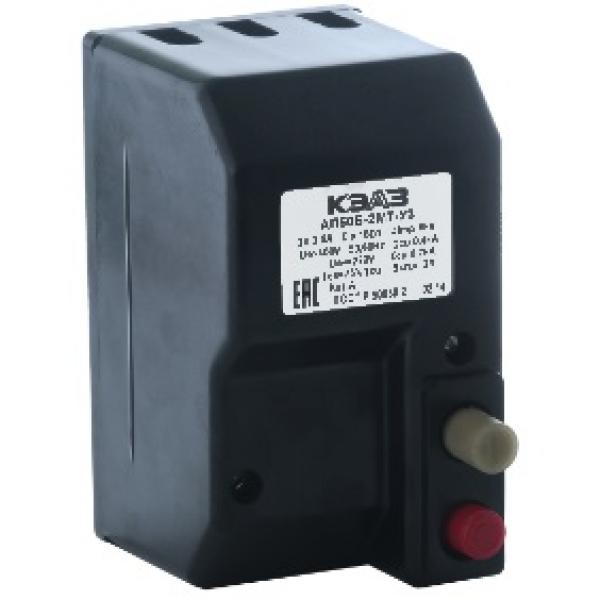

Эти автоматические выключатели имеют следующие основные исполнения:

трехполюсной:

двухполюсной:

В последнее время появилось еще такое исполнение:

Преимущества АП-50.

Регулировка тока.

На автоматических выключателях АП-50 предусмотрена регулировка по максимальному току (находится на правой боковой стороне, со стороны кнопок). Для того чтобы отрегулировать Автоматический выключатель по току необходимо снять крышку, отверткой немного отпустить фиксирующий винт, передвинуть ползунок на нужное значение, и снова затянуть винт.

Защищенность токоведущих частей.

Преимуществом  автоматических выключателей типа АП-50 является возможность открытой установки вне электрического бокса или оболочки, например на открытой панели или непосредственно на стене, поскольку все токоведущие части, включая клеммы для присоединения проводников, закрыты крышкой автомата, и, соответственно, недоступны прямому прикосновению. Это особенно актуально для России и стран СНГ, поскольку у нас, как правило, автоматические выключатели типа ВА, АЕ и т.п., принято устанавливать открыто, например (в последнее время особенно часто), на дин-рейку, несмотря на то, что сейчас в продаже имеются очень дешевые боксы, включая одноместные. Такая установка может привести к трагическим последствиям, особенно если произведена в условиях повышенной опасности (сильная влажность, наличие токопроводящей пыли, химически агрессивных сред,  близкое расположение заземленных конструкций и корпусов оборудования и т.д.).

Термостойкость

К преимуществам автоматических выключателей АП можно отнести также высокую термическую стойкость, поскольку корпус его сделан из карболита.

Недостатки АП-50.

Теперь о недостатках.

Цена.

Во-первых – это цена. Автоматические выключатели АП имеют достаточно высокую цену, можно сказать, необоснованно высокую. Поскольку диапазон номинальных токов автоматических выключателей АП-50 находиться в пределах 50 А, в большинстве случаев, будет дешевле установить автоматические выключатели ведущих мировых производителей типа Legrand или ABB, которые, безусловно, более качественны и надежны, не говоря уже о низкокачественных «ширпотребных» автоматических выключателях, таких как ДЭК, ИЭК, Щит и т. п.(которые мы устанавливать не рекомендуем!).

Хрупкость.

Следующим недостатком автоматических выключателей АП-50 является присущая всем изделиям из карболита хрупкость. Этот недостаток имеет решающее значение при монтаже – излишнее усилие при закручивании крепежных винтов или саморезов может привести к повреждению корпуса.

Подверженность коррозии и залипание

И еще один недостаток,  который был выявлен нами на практике – полная непригодность эксплуатации в условиях влажности и других условиях, которые могут привести к коррозии. Выяснилось это при следующих обстоятельствах. Автоматический выключатель АП-50 МТ, простоявший около полугода в неотапливаемом подвале не отработал на сильнейшее короткое замыкание в отходящей линии, даже на серию коротких замыканий. Поскольку эта линия была защищена только этим автоматом, коротило до тех пор, пока не отгорели провода всех трех фаз и не образовался физический разрыв цепей. При выяснении причин оказалось, что из-за маленьких зазоров между некоторыми элементами автомата, система отсечки попросту приржавела.

Крепления проводов

Непонятно почему, но встречаются различные варианты крепления проводов на автоматический выключатель АП-50, точнее вариант крепления идентичен – зажимы под винт, но габариты на различных автоматах разные. Встречаются экземпляры номиналом 50 А, на которых крепления ничем не отличаются от креплений на выключателях номиналом 6,3 А. Возможно, это контрафакт, но тем не менее. Под такие клеммы приходиться приспосабливать отдельные шайбы, поскольку провод сечением 10 (для алюминия – 16) мм квадратных под такие крепления нормально посадить не удается.

Габариты.

Кроме того, к недостаткам автоматических выключателей АП-50 можно отнести их значительные габариты при достаточно небольших токах коммутации.

Февраль 24, 2011

Испытания автомата АП50 | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я проведу испытания легендарному и всем известному автоматическому выключателю АП50 или на разговорном, просто «АПэшка». Я думаю, что каждый из Вас хоть раз, но сталкивался с ним.

У нас на предприятии они до сих пор очень распространены. Например, автоматы АП50 применяются на подстанциях предприятия для защиты оперативных цепей, цепей соленоидов (включения), цепей управления, цепей сигнализации, цепей напряжения, цепей различной автоматики и т.д.

Безусловно, у него есть свои, как преимущества, так и недостатки, но об этом я расскажу как-нибудь в другой раз. Поэтому, если интересно, то подписывайтесь на рассылку новостей сайта.

В настоящее время мы плавно переходим на модульные автоматы для цепей постоянного тока C60H-DC от Schneider Electric и S202M-UC от АВВ, правда они имеют заоблачную, на мой взгляд, цену — практически раз в 10 дороже, нежели стоимость автомата АП50. Но речь сегодня пойдет не совсем об этом.

Дело в том, что в очередной раз к нам на испытания в электролабораторию (ЭТЛ) привезли автомат АП50 с номинальным током 50 (А). Прям с первого взгляда он показался мне каким-то подозрительным.

Вкратце расскажу про свои наблюдения.

Производитель автомата был, как говорится, «ноу-нэйм», т.е. держа упаковку и автомат в руках, я так и не мог понять его производителя.

Заметил лишь логотип неизвестного происхождения, чем-то напоминающий мне логотип компании EKF. Естественно, что это был не EKF. Зато рядом с логотипом отчетливо и гордо виднелась дата его производства — июль 2013 года. Может я чего-то не знаю и это какой-то известный бренд, то дайте мне знать об этом в комментариях.

Для лучшего представления я Вам сразу же буду рассказывать про свои мысли по результатам осмотра, сравнивая данный экземпляр с явным оригиналом от известной и давно себя зарекомендовавшей, в производстве электрических аппаратов, компании КЭАЗ (Курский электроаппаратный завод).

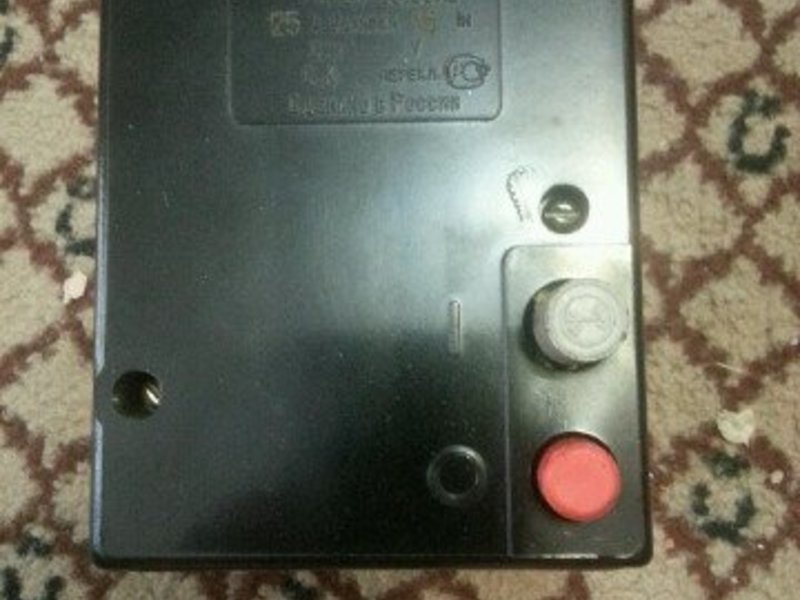

Надпись с краткими характеристиками на подозрительном автомате нанесена белой краской, причем легко-удаляемой.

Слегка провел ногтем по цифре «7» и ее, как не бывало.

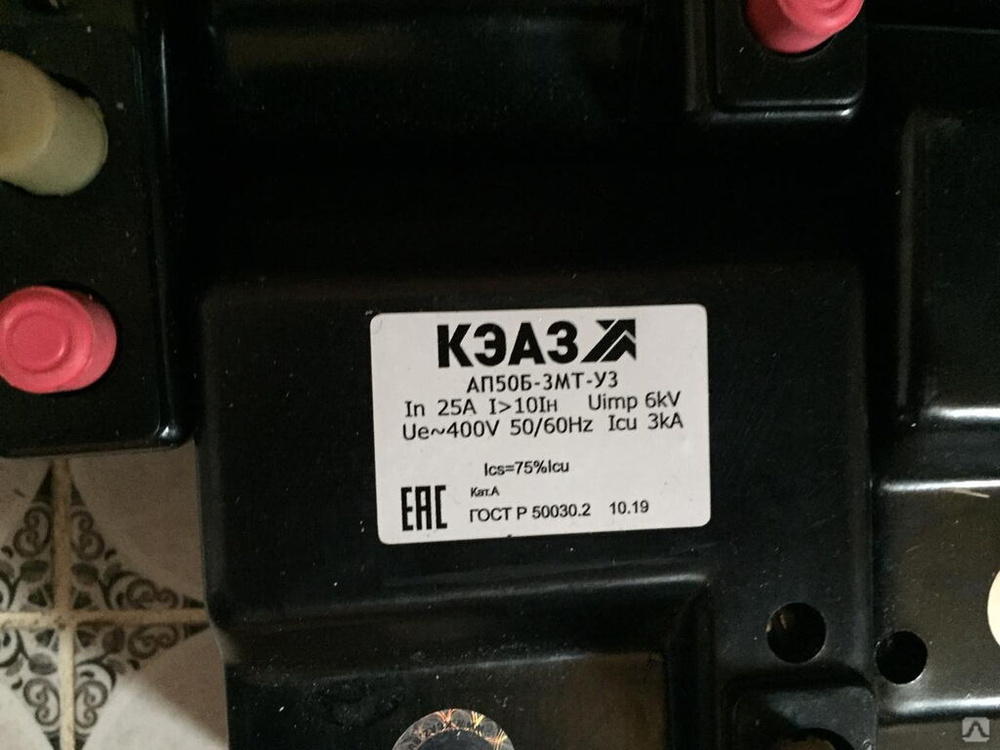

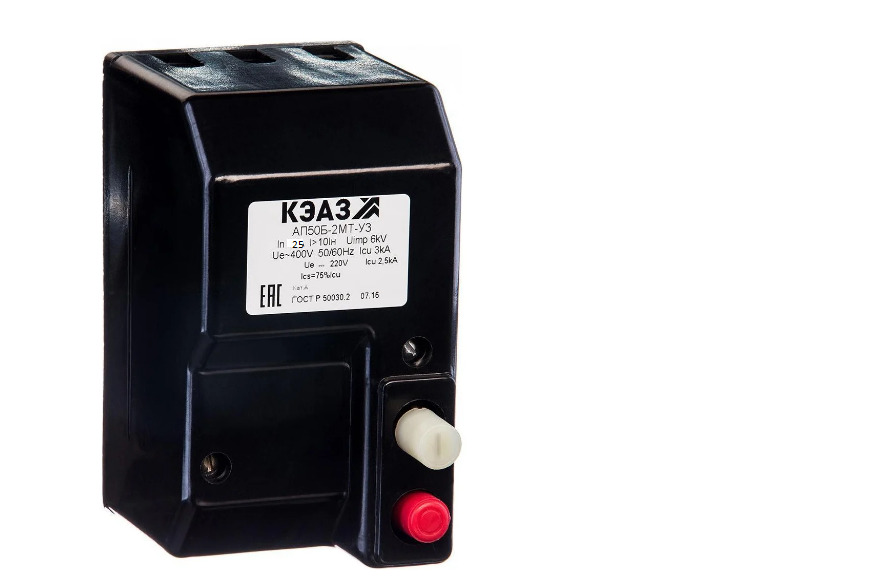

А вот так выглядит информативная табличка на автомате от производства КЭАЗ. Она выполнена в виде наклейки.

На аналогичных автоматах ранних выпусков эта табличка была отлита непосредственно с корпусом автомата, а номинал автомата выдавливался отдельным клеймом. Вот для примера экземпляр от того же КЭАЗ, но только 1966 года выпуска.

Но тем не менее в последнее время автоматы выпускают с хорошо и плотно-наклеенной табличкой, но никак не с легко-стираемой надписью.

Да, кстати, почему-то у подозрительного экземпляра номинальное напряжение на корпусе указано величиной 380 (В). Ведь автоматический выключатель АП50 предназначен для применения в электроустановках переменного напряжения до 500 (В) и постоянного напряжения до 220 (В).

Решил заглянуть в упаковку и развернуть вкладыш паспорта пришедшего на испытания автомата. И безусловно подозрения мои подтвердились еще больше. Вместо паспорта был вложен лощеный листок с распечатанным на принтере текстом и печатью.

Кстати, печать «ОТК9» также распечатана на принтере.

Тот, кто подделывал данный автомат даже не удосужился заполнить графы с пробелами, чтобы внести в них технические характеристики автомата.

Причем текст в паспорте был точь в точь перепечатан с оригинального паспорта. И вот Вам для наглядности паспорт оригинального АП50 от КЭАЗ.

Как видите, все пустые строки заполнены ручкой, а в необходимых местах сделаны подчеркивания характеристик автомата, в конце поставлена печать с датой изготовления и печать технического контроля «ОТК-5», заверенная подписью.

В принципе, и этот паспорт можно легко подделать, но у нашего экземпляра даже и этого не удосужились сделать.

Идем далее.

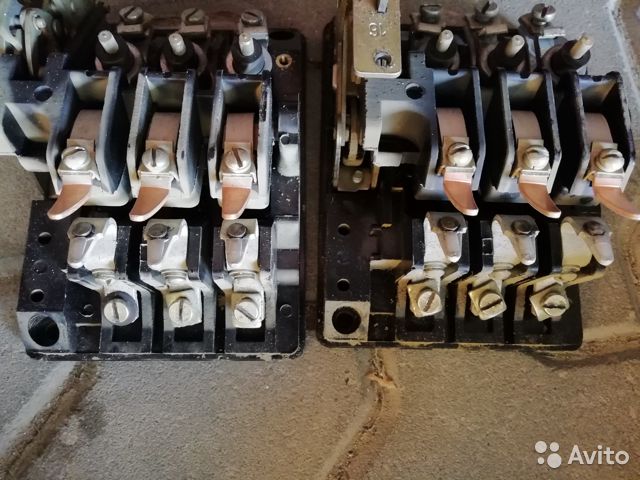

Откручиваю два винта и вскрываю автомат.

Внутри все новенькое, чистенькое и даже видны места смазки.

В первую очередь мне бросилась в глаза гравировка его номинала 50 (А) на механизме расцепления. У меня уже сформировалась такая привычка — всегда проверять автоматы АП50 на соответствие надписей на корпусе и на механизме расцепления, потому что бывали случаи, когда на корпусе указан один номинал, а внутри другой.

На механизме расцепления не вижу никаких рисок шкалы для регулировки номинального тока автомата. Кстати, регулировка осуществляется рычагом, который фиксируется соответствующим винтом.

Вот так это должно примерно выглядеть.

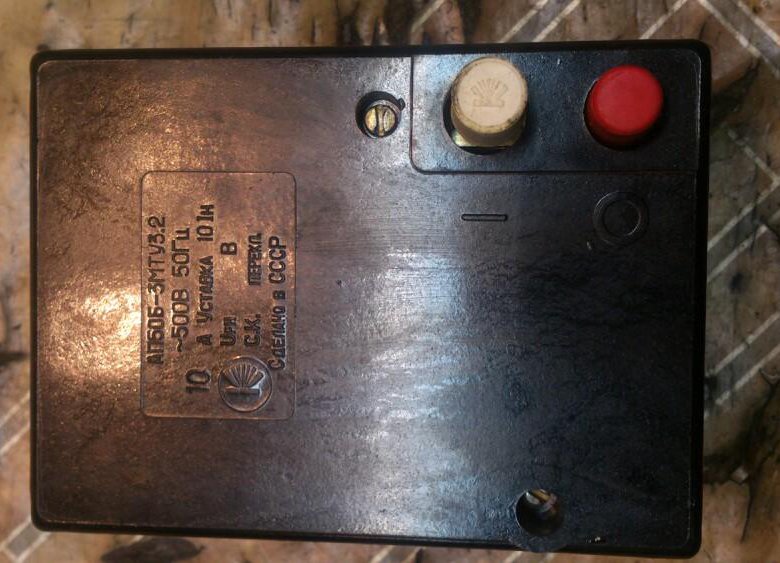

Для наглядности старый образец автомата.

Решил удалить заднюю стеклотекстолитовую пластину автомата и посмотреть его тепловые элементы. Есть ли они вообще там?!

Как оказалось есть, и причем выглядят они вполне прилично. На регулировочных винтах даже нанесена краска.

Вот для сравнения фотография оригинала.

Чтобы развеять все сомнения я решил испытать данный автомат и уже с точностью сказать, соответствует ли он заявленным характеристикам или нет.

Итак, поехали.

Проверка теплового расцепителя АП50

Соединил все полюса автомата последовательно, а на концы крайних полюсов подключил испытательное устройство РЕТОМ-21.

О нем я уже подробно рассказывал в своих предыдущих статьях, поэтому сейчас на этом останавливаться не буду:

• методика проверки расцепителей автомата ВА57-31
• испытание автоматического выключателя А3712 (заводской брак)
• неисправность и ремонт автомата А3144
• настройка и проверка полупроводникового расцепителя автомата ВА53-41
• автоматы какого производителя выбрать?! IEK против Schneider Electric

1. Условный ток нерасцепления (1,05·Iном или 1,1·Iном)

При токе 1,1 от номинального (в некоторых источниках 1,05), т.е. при токе 55 (А), автомат не должен отключаться в течение 1 часа.

Ждать целый час у меня времени нет, поэтому перейду сразу же ко второму пункту.

2. Условный ток расцепления (1,35·Iном)

При токе 1,35 от номинального, т.е. при токе 67,5 (А), автомат должен отключаться в течение 30 минут (в некоторых источниках до 1 часа).

Навожу ток 67,5 (А) и засекаю время.

При токе 67,5 (А) автомат отключился за время порядка 20 секунд.

Да, безусловно автомат сработал, но тем не менее у меня уже появились сомнения, причем не только по его внешнему виду, но и по работе его тепловых расцепителей. Сейчас поясню.

Вот время-токовая характеристика (ВТХ) автомата АП50.

Согласно ВТХ, нижний предел срабатывания автоматического выключателя при токе 1,35·Iном находится в районе 100 секунд. В нашем же случае автомат сработал за 20 секунд, что меня, естественно, и насторожило. Но перейдем к следующему испытанию.

3. Проверка 6-кратным током (6·Iном)

Согласно время-токовой характеристики автомата АП50, при токе, 6-кратном от номинального (6·Iном), автомат должен отключаться за время в пределах от 1,5 до 10 секунд (в некоторых источниках от 1,5 до 15 секунд).

В этом случае проверю каждый полюс по отдельности.

Навожу 6-кратный ток от номинального, т.е. 300 (А), и засекаю время.

Автомат отключился за время 1,23 секунды.

Проверим аналогичным образом средний полюс, только дадим тепловому расцепителю остыть порядка 2 минут.

Как видите, автомат отключился за время 1,17 секунд.

Третий полюс на очереди.

Автомат отключился за время 470,4 миллисекунды или 0,47 секунды.

Тепловые расцепители всех трех полюсов автомата не соответствуют заявленным характеристикам, т.е. время их срабатывания вышло за пределы графика время-токовой характеристики.

Идем далее.

4. Проверка 3-кратным током (3·Iном)

Я уже хотел переходить к проверке электромагнитного расцепителя, но решил дополнительно испытать автомат 3-кратным током от номинального.

Согласно время-токовой характеристики автомата АП50, при токе, 3-кратном от номинального (3·Iном), автомат должен отключаться за время в пределах от 12 до 50 секунд.

Поочередно на каждом полюсе навожу 3-кратный ток от номинального, т.е. 150 (А), и засекаю время.

Как видите, полученные значения времени срабатывания не соответствуют заявленным время-токовым характеристикам автомата.

Проверка электромагнитного расцепителя АП50

Ток срабатывания электромагнитного расцепителя равен 10-кратному току от номинального, т.е. 500 (А). При таком токе автомат должен отключаться в течение 0,2 секунд.

При токе 500 (А) электромагнитный расцепитель первого полюса отключился за время 11,8 миллисекунд или 0,0118 секунд. Второй — 11,1 миллисекунд, а третий — 11,8 миллисекунд, что вполне соответствует заявленным характеристикам автомата.

Заключение

Мои подозрения подтвердились уже на начальном этапе, когда я проверял автомат условным током отключения (1,35·Iном). Затем я проверил автомат 6-кратным током и время срабатывания тепловых расцепителей всех трех полюсов вышло за пределы заявленных характеристик. На всякий случай проверил тепловой расцепитель 3-кратным током и ситуация повторилась. А вот по электромагнитному расцепителю автомата, в принципе, нареканий нет.

По результатам испытаний могу с уверенностью сказать, что данный автомат АП50 к дальнейшей эксплуатации не годен, т.к. его тепловые расцепители не соответствуют заявленным время-токовым характеристикам. Да и, как я уже говорил в начале статьи, внешний осмотр автомата меня настораживает к его применению.

А Вы что думаете по этому вопросу? Подделка это или нет?!

Весь процесс испытаний автоматического выключателя АП50 Вы можете посмотреть в моем видеоролике:

P.S. Не забывайте перед установкой автоматов проверять их расцепители на соответствие заявленных характеристик. А на этом, пожалуй, и все. Всем спасибо за внимание, до новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Repeater Builder AP-50 Аудио фильтр/лимитер

Repeater Builder AP-50 Аудио фильтр/лимитер
Специальные продукты для повторителя

Микроминиатюра Модуль обработки звука
Для двусторонней радиосвязи Приложения

Модель AP-50

Щелкните здесь для получения инструкций в формате . PDF:
Версия “A”
Версия “C”

Инструкции по оформлению заказа ниже.

AP-50 является наиболее универсальным модулем аудиопроцессора двусторонней радиосвязи. Этот продукт в основном предназначен для поверхностного монтажа, чтобы минимизировать размер и позволить концепция установки аналогична Com-Spec TS-64. Может использоваться автономно в существующих приложениях репитера/канала или, доступных в качестве опции для использования с современными контроллерами повторителей, такими как SCOM 7330.

---

Фактический размер ~30×45 мм

Специальная временная цена — $60

Описание:
Repeater Builder AP-50 Audio Filter/Limiter Audio Processing Module заменяет “Blob” или запас секции ограничителя/фильтра в двухполосных FM-радиопередатчиках. Пока это Схема изначально была разработана для использования в повторителе, ее также можно использовать для питания модулятора других передатчиков непосредственно от источника дискриминатора как в перекрестных ретрансляторах, системы голосования или ссылки. Модуль имеет 3 элемента управления для настройки количество отсечения (или обработки), частота среза нижних частот фильтр (или полоса пропускания) и величину отклонения. Модуль имеет припаяйте перемычки контактных площадок, чтобы «запрограммировать» тип аудиосигнала, подаваемого на плату, и тип звука, который будет подаваться на модулятор. Перемычки позволяют либо предварительно выделенный, либо нормальный (плоский) звук для подачи на ограничитель/фильтр и позволяет либо плоский, либо предварительно выделенный аудиовыход для питания модулятора; который вмещает модуляторы PM или FM для правильного управления. Фильтр нижних частот имеет эллиптическую характеристику, создаваемую переключаемым конденсатором. фильтр для обеспечения фильтрации «кирпичной стены». Частота среза устанавливается регулировкой потенциометра. приблизительный диапазон среза составляет от 2500 до 5500 Гц. вместить что-либо из 15 кГц. с интервалом 2 метра парами до 25 кГц. разнесенный ретранслятор УВЧ, канал связи или вспомогательный ассигнования. В отличие от других модулей, доступных на момент написания этой статьи, этот блок полностью регулируемый. Это позволяет установить пропускную способность ситуации, вместо того, чтобы соглашаться на посредственный компромисс вроде скажем 3000 Гц. Это особенно верно, когда вы передаете широкий полоса звука в приложениях спутникового или удаленного приемника, чтобы избиратель мог видеть достаточная ширина полосы шума для правильного голосования. Частоты между 3000 и 5500 Гц. очень важны в голосовании, просто убедитесь, что вы ссылаетесь на широкополосном канале.

Модуль имеет емкостную связь с неполярными конденсаторами емкостью 10 мкФ. повсюду, чтобы обеспечить широкую частотную характеристику и отсутствие отсечки низких частот сигналы, такие как сигналы PL/DPL, которые могут существовать с повторяющимся звуком.

Модуль имеет выделенный вход PL, DPL или CTCSS, CDCSS. Этот ввод микшируется после секции клипера/фильтра процессора для обеспечивает надлежащую модуляцию тонов «PL» с низким уровнем искажений и помогает устранить “разговор”. Этот ввод связан по постоянному току и может управляться напрямую современными CTCSS/PL или CDCSS/DPL модули. Поскольку конденсатор связи на выходе очень большой, 10 мкФ, это позволяет передавать DPL без искажений, придавая модулю «почти dc’ низкочастотная характеристика. Модуль может управляться напрямую с помощью знакомые Com-Spec SS/TS-32, SS/TS-64, TS-64DS или аналогичные тональные модули.

Вот оценочная статья AP-50 Боба Мейстера WA1MIK.

Концепция:
Модуль используется для обработки звука, подаваемого на частотно-модулированный (FM) сигнал. или передатчик с фазовой модуляцией (ФМ). Много раз стандартная обработка звука (ограничитель/фильтр) часть передатчика может ограничивать полосу пропускания звука системы. Используя этот модуль, настраиваемая полоса частот достигается в дополнение к ограничению амплитуды. Пользовательский интегрированный схема используется для выполнения большей части обработки, включая ограничение амплитуды и настраиваемая частотная фильтрация. Пользовательский чип обеспечивает напряжение от бортового регулятора для обеспечения стабильной работы. Второй интегрированный Схема операционного усилителя используется для буферизации выходного сигнала пользовательского чипа для управления низкоомные нагрузки (модуляторы) напрямую. Использование этого модуля обеспечит лучший передаваемый звук в пределах пропускной способности вашего конкретного оказание услуг. Это также предотвратит разбрызгивание или разбрызгивание передатчика. создание помех по соседнему каналу в результате использования необработанного звука. В коммерческих целях использование этого продукта *может* аннулировать радиоприемники FCC Type Acceptance, поэтому будьте уверены в своих намерениях.

Технические характеристики:

Источник питания	от +12 до +16 В постоянного тока, должно быть постоянным, не переключаемым.
Частотная характеристика	Менее 50 Гц. до 90% от Fc – +/- 0,25 дБ типично на основном входе. Вблизи от постоянного тока до 100 кГц +/- 0,25 дБ типично на входе PL/DPL.
Частота среза LPF	от 2500 до 5500 Гц.
Минимальный уровень аудиовхода	200 мВ Р-Р
Входное сопротивление	Приблизительно 10 кОм.
Выходное сопротивление	Приблизительно 100 Ом.
Максимальный уровень аудиовыхода	От 0 до 8 Вольт, но зависит от напряжения питания.
Спад фильтра нижних частот	-30 дБ при 144% Fc (см. таблицу ниже)

Особенности:
Последний и Наименьший регулируемый (программируемый) модуль аудиопроцессора для использования в FM/PM передатчики и контроллеры повторителей.
Фильтрация кирпичной стены.
Низкий уровень шума.
Широкая частота Ответ, отлично подходит для ретрансляторов Flat Audio и обратного спутникового канала (избиратель) Приложения.
Очень низкое искажение и групповая задержка
Низкое энергопотребление, <20 мА. типичный.
Регулируемый зажим Уровень, Частота среза фильтра LP и Уровень отклонения.
Маленький размер (ок. 1,2 х 1,8 х 0,3 дюйма)
Рабочая температура диапазон от -20°C до +60°C
Простота подключения и настройка.
Модуль реверсивный полярность защищена.
Спаривание разъем питания/сигнала можно без проблем подключить в обратном направлении.
90 дней ограничено Гарантия. Ремонт доступен для устройств, не подпадающих под действие или не подпадающих под действие гарантия (устанавливается производителем).
Крепления с двойным двусторонняя вспененная лента (не входит в комплект)
Подключение сделано от миниатюрных 5-контактных разъемов .100.
Спаривание Гнездо и контакты поставляются в комплекте, так что вы можете сделать свой собственный жгут проводов.
Может использоваться для управлять передатчиком связи с компьютера (или другого плоского) источника, например звуковая карта.
Подробно Установка и инструкция в комплекте.

Электронная почта Скотту Циммерману за информацию о заказе и/или количественную оценку этого интересного продукта.

Продукт Repeater Builder, все права защищены. Дизайн
принадлежит Кевину Кастеру.
Технические характеристики могут быть изменены без предварительного уведомления.
Авторские права, 2005 г., Разработчик повторителей.
Свойство изображений Repeater Builder.
Дизайн логотипа Элиши Циммерман KB9WCX
HTML, 8 мая 2005 г., W3KKC. Все права защищены!

Запутанные метрики AP и mAP для обнаружения объектов / сегментации экземпляров | Yanfeng Liu

Если вы работаете над алгоритмом обнаружения объектов или сегментации экземпляров, вы, вероятно, сталкивались с беспорядочной кучей различных показателей производительности. Есть AP, AP50, AP75, mAP, AP@[0,5:0,95] и все виды забавных вещей. Пока мы говорим, исследователи изобретают еще больше новых показателей. Довольно скоро вы будете рвать на себе волосы и спрашивать себя, что, черт возьми, все это такое. «У меня есть алгоритм и набор данных. Все, что я хочу сделать, это оценить его. Почему так тяжело?» Ну, я прошел через то же самое и, вероятно, потратил смехотворно глупое количество времени, пытаясь понять, что они из себя представляют. Теперь, когда я сделал это, я хотел бы облегчить вам задачу.

Сегментация экземпляров — это своего рода новое поле. До эпохи глубокого обучения для него было не так много наборов данных, потому что алгоритмы были просто недостаточно хороши. В наши дни вы в основном видите MSCOCO, PASCAL, CityScape и всевозможные наборы данных, которые включают задачу, называемую сегментацией экземпляров. Основная идея сегментации экземпляров заключается в том, что мы должны сегментировать каждый экземпляр каждой категории, чтобы, например, два человека на изображении имели одну и ту же метку категории, что и «человек», но разные метки экземпляров, такие как «человек 1» и «человек 1». «человек 2», как показано ниже.

Пример для различных визуальных задач

Чтобы оценить определенный алгоритм сегментации экземпляров, обычно вы увидите термины, упомянутые выше, а именно AP (средняя точность) и mAP (средняя средняя точность). Начнем с определения точности и полноты.

, где tp = истинно положительный результат, fp = ложноположительный результат, fn = ложноотрицательный результат. Кто они такие? В приведенной ниже таблице все должно быть ясно:

Итак, в основном точность измеряет процент правильных положительных прогнозов среди всех сделанных прогнозов; и отзыв измеряет процент правильных положительных прогнозов среди всех положительных случаев в реальности. Всегда существует компромисс между двумя показателями. Представьте, что если мы пометим все как положительное, то полнота будет равна 1, потому что у нас нет ложноотрицательных результатов, но точность будет ужасной, потому что только небольшой процент наших положительных прогнозов на самом деле верен. В другом крайнем случае мы можем быть очень осторожны при выборе положительного предсказания, поэтому предсказание будет очень хорошим, но мы могли бы пометить многие положительные случаи как отрицательные и, следовательно, уменьшить отзыв.

Теперь, когда мы понимаем точность и полноту, мы хорошо подготовлены для понимания средней точности . Он определяется как площадь под кривой точности-отзыва (кривая PR). Ось X — это полнота, а ось Y — точность. Как получить несколько пар значений точности-отзыва? В случае обнаружения возражений или сегментации экземпляров это делается путем изменения порогового значения 90 172 баллов 90 173. Любое обнаружение с оценкой ниже порога считается ложноположительным. На каждом уникальном уровне оценки классификации, который присутствует в результатах обнаружения, мы вычисляем точность и отзыв в этой точке. После того, как мы прошли через все пары значений «точность-отзыв», соответствующие каждому уникальному пределу оценки, у нас есть кривая «точность-отзыв». Это может выглядеть как на картинке ниже:

Обратите внимание, что оно монотонно убывает, что нам и нужно. И в этом есть смысл: это всегда компромисс между точностью и полнотой. Увеличение одного приведет к уменьшению другого. Иногда она не монотонно убывает. Когда это происходит, мы делаем кривую монотонно убывающей, устанавливая P для R равным максимальному P, полученному для любого R’>R. Таким образом, зеленая кривая будет выглядеть как красная после того, как мы закончим.

Теперь тайна AP раскрыта. А как же числа после него? Что такое AP50, AP75 или AP@[0,5:0,95]? Сначала мы должны понять, что такое IoU (Intersection over Union). Изображение ниже — мое любимое объяснение.

IOU — хороший способ измерения степени перекрытия между двумя ограничивающими рамками или масками сегментации. Если прогноз совершенен, IoU = 1, а если он полностью отсутствует, IoU = 0. Степень перекрытия даст значение IoU между этими двумя. Мы должны принять решение о том, когда назвать его достаточно хорошим прогнозом, то есть истинно положительным. 50% IoU — хорошее начало, но как насчет 60%? 78,1%? 99%? 100%? Хороший вопрос. Это приведет к предвзятости, если мы отдадим предпочтение определенному порогу и проигнорируем другие. Один из способов — изменить порог IoU в диапазоне. Если мы это сделаем, значения точности и полноты изменятся, а если мы нарисуем пары точность-полнота в системе координат, они образуют кривую. Это кривая точности-отзыва. В COCO изменяют значения IoU от 50% до 95%, с шагом 5%. Таким образом, мы получаем 10 пар точного отзыва. Если мы возьмем среднее значение этих 10 значений, мы получим AP@[0,5:0,95].

Иногда порог IoU фиксируется, например, на уровне 50% или 75%, которые называются AP50 и AP75 соответственно. В этом случае это просто значение AP с порогом IoU при этом значении. Помните, опять же, нам все еще нужно вычислить пары точность-отзыв при разных пороговых значениях.

Среднее среднее значение точности (mAP) намного легче понять, когда мы понимаем AP. mAP — это просто все значения AP, усредненные по разным классам/категориям. Однако исследователи не любят упрощать. На сайте COCO сбивчиво написано:

AP усредняется по всем категориям. Традиционно это называется «средняя средняя точность» (mAP). Мы не делаем различий между AP и mAP (а также AR и mAR) и предполагаем, что разница очевидна из контекста.

Еще кое-что, прежде чем мы подготовимся к некоторой оценке:

Обычно в алгоритме обнаружения/сегментации объекта есть несколько категорий. На самом деле, даже если есть только один класс, мы все равно должны провести различие между этим классом и фоном. Чтобы сделать это различие, наш алгоритм должен вывести оценку классификации (или оценку достоверности). Мы будем просто называть это счетом для краткости. Эта оценка необходима для большинства существующих наборов данных сегментации/обнаружения объектов. Если вы используете сверху вниз подход, в этом нет ничего страшного. Ваша сеть естественным образом генерирует оценку для изображения, заключенного в ограничительную рамку. Эта оценка на самом деле очень полезна на этапе подавления не максимального уровня, поскольку она может отфильтровывать повторяющиеся результаты. Однако, если вы работаете с подходом снизу вверх , что означает, что вы вообще не используете ограничивающие рамки, а вместо этого назначаете метку класса и метку экземпляра для каждого пикселя, тогда вам нужно использовать какой-то алгоритм кластеризации для маска. Оценка, связанная с этой маской, не сразу очевидна. Я вижу два способа его вычисления: либо вычисление среднего балла по всем пикселям в этой маске, либо обучение отдельной ветки в сети специальному прогнозированию одного балла для этой маски.

Существуют небольшие различия между механизмами оценки различных наборов данных. Например:

В COCO, если вы посмотрите на их исходный код, они ранжируют все обнаружения на основе оценок от высокого к низкому, а затем отсекают результаты по максимально допустимому количеству обнаружений. Для каждого обнаружения алгоритм выполняет итерацию по всем основным истинам, и ранее несопоставленная основная истина с самым высоким IoU сопоставляется с обнаружением.

В CityScapes для каждой базовой истины алгоритм перебирает все прогнозы, которые имеют ненулевое пересечение с ним. Когда существует более одного прогноза, совпадающего с одной и той же основной истиной, прогнозы с более низкой оценкой автоматически устанавливаются как ложноположительные. IoU используется только для того, чтобы решить, преодолевает ли он пороговое значение.

Универсальные плотные защитные пломбы

Недавно разработанная модель AP50 представляет собой регулируемую защитную пломбу с защитой от вскрытия, доступную с 8-дюймовым или 16-дюймовым ремешком. На большой вкладке печати отображаются легко читаемый текст, штрих-коды и цифры. Идеально подходит для дверей прицепов, цистерн, железнодорожных вагонов, ящиков и многого другого. Стандартные пломбы отправляются сразу же, заказные пломбы доставляются в течение 4 недель.

В настоящее время: 0,59–0,95 доллара США

Артикул: PLAS-AP50

Для оптовых скидок

Звоните (800) 342-0333 Запросить предложение/образец

Информация о продукте

AP50-8: СКАЧАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

AP50-16: СКАЧАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОПИСАНИЕ

Модель AC&M AP50 представляет собой пластиковое плотное уплотнение новой конструкции. Эта пломба с защитой от несанкционированного вскрытия доступна с регулируемым ремешком длиной 8 или 16 дюймов и подходит для любой крышки размером более 4 мм. AP50 имеет область печати 1 x 2 дюйма, обеспечивающую непревзойденную настройку. Произведено в США.

ПРОЦЕДУРА ЗАПЕЧИВАНИЯ

Вставьте ремень в фиксирующую камеру и туго затяните. Запишите номер пломбы и ее содержимое для последующей проверки.

ПОЛЬЗОВАТЕЛЬСКАЯ ПЕЧАТЬ

Большая область печати позволяет персонализировать AP50 с помощью логотипов, пользовательского текста, пользовательской нумерации и штрих-кодов.

ЦВЕТА

Стандартные цвета модели AP50: красный, зеленый и синий. Пользовательские цвета доступны по запросу.

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Регулируемые пластиковые пломбы используются для фиксации ящиков, дверей прицепов, машин для голосования и клапанов автоцистерн.

• Упаковка

  100

• Номер модели

  АП50

• Материал

  Полипропилен

• Доступные длины

  Полезная длина 8 дюймов (всего 11 дюймов)
  Полезная длина 16 дюймов (всего 20 дюймов)

• Размеры коробки

  Уплотнение 8 дюймов: 23 дюйма x 11 дюймов x 13 дюймов / 10 фунтов в коробке
  Уплотнение 16 дюймов: 23 дюйма x 11 дюймов x 13 дюймов / 14 фунтов в коробке

• Упаковка

  10 защитных пломб на мат, 100 на пакет, 1000 пломб на коробку

• Категория прочности

  Ориентировочный

• Прочность на разрыв

  50 фунтов (22,7 кг)

• Дополнительные функции

  Доступно с добавкой ColdGuard для использования в условиях экстремально низких температур.

• Штрих-код

  Да

• BP_PLAS-AP50-ST-RE-8-NO

• BP_PLAS-AP50-ST-RE-8-BA

• BP_PLAS-AP50-ST-RE-16-НО

• BP_PLAS-AP50-ST-RE-16-BA

• BP_PLAS-AP50-ST-GR-8-NO

• BP_PLAS-AP50-ST-GR-8-BA

• БП_ПЛАС-АП50-СТ-ГР-16-НО

• BP_PLAS-AP50-ST-GR-16-BA

• BP_PLAS-AP50-ST-BL-8-NO

• BP_PLAS-AP50-ST-BL-8-BA

• BP_PLAS-AP50-ST-BL-16-НО

• BP_PLAS-AP50-ST-BL-16-BA

• BP_PLAS-AP50-CU-RE-8-NO

• BP_PLAS-AP50-CU-RE-8-BA

• BP_PLAS-AP50-CU-RE-16-НО

• BP_PLAS-AP50-CU-RE-16-BA

• BP_PLAS-AP50-CU-GR-8-NO

• BP_PLAS-AP50-CU-GR-8-BA

• BP_PLAS-AP50-CU-GR-16-NO

• BP_PLAS-AP50-CU-GR-16-BA

• BP_PLAS-AP50-CU-BL-8-НО

• BP_PLAS-AP50-CU-BL-8-BA

• BP_PLAS-AP50-CU-BL-16-НО

• BP_PLAS-AP50-CU-BL-16-BA

• BP_PLAS-AP50-CU-CU-8-НО

• BP_PLAS-AP50-CU-CU-8-BA

• BP_PLAS-AP50-CU-CU-16-НО

• BP_PLAS-AP50-CU-CU-16-BA

• BP_PLAS-AP50-CU-CU-8-NO-1

• BP_PLAS-AP50-CU-CU-8-BA-1

• BP_PLAS-AP50-CU-CU-16-NO-1

• BP_PLAS-AP50-CU-CU-16-BA-1

• BP_PLAS-AP50-CU-CU-8-NO-1-1

• BP_PLAS-AP50-CU-CU-8-BA-1-1

• BP_PLAS-AP50-CU-CU-16-NO-1-1

• BP_PLAS-AP50-CU-CU-16-BA-1-1

• BP_PLAS-AP50-CU-CU-8-NO-1-1-1

• BP_PLAS-AP50-CU-CU-8-BA-1-1-1

• BP_PLAS-AP50-CU-CU-16-NO-1-1-1

• BP_PLAS-AP50-CU-CU-16-BA-1-1-1

• BP_PLAS-AP50

• Штрих-код

  Стандартный тип штрих-кода — Code 128. Доступны пользовательские коды (включая код 3 из 9).

• Длина

  8 дюймов

• Длина

  16 дюймов

• Приложение

  Сельское хозяйство/Продовольственный банк/Денежные средства/Документы Пожарная безопасность/Служба безопасности рыбы и дикой природы

• Классификация

  Регулируемые пластиковые уплотнения

Сопутствующие товары

Suzuki AP50 Road Test — классические мотоциклы

Подростковые удары

Команде разработчиков Suzuki потребовалось некоторое время, чтобы разработать A50P в форме, которую мы знаем лучше всего, и серии Yamaha FS1, и Honda SS50 становились длинными в зубах, которые были в выставочных залах с 1972 года и были очень хорошо зарекомендовали себя до того, как Suzook, оборудованный педалями, когда-либо вышел на улицы. Базовая версия машины Suzuki с дисковым клапаном объемом 50 куб. . Однако когда он появился, воздействие на подростковое население было, мягко говоря, значительным, Suzuki выглядел больше и казался гораздо более прочным, чем что-либо еще в то время. Он также был быстрым, с максимальными скоростями на отметке полувека, и в качестве бонуса съел SS50 на завтрак. Honda отреагировала на появление Suzuki, добавив к SS пятое передаточное число, а также увеличив выходную мощность с 2,5 л. Yamaha не была слишком впечатлена появлением AP, поскольку продажи их FS1 оставались выше, и, помимо добавления дискового тормоза к Fizzie, оставили тип почти без изменений, за исключением изменения цветовой схемы, чтобы соответствовать Yams большей емкости того периода.

Новый Suzuki выглядел как деловая машина с большой байкерской посадкой и отношением. Удобство использования также было в восторге от системы автоматической смазки, намного опередившей свое время, насос приводился в действие промежуточной шестерней кикстартера, которая, в свою очередь, приводилась в действие от выходного вала коробки передач, в результате чего появился вал кикстартера. не работал, когда сцепление было вытянуто, но это была небольшая цена за легкость, обнаруженную во время заправки. Исчезла идея постоянно носить с собой бутылку масла, как это было в случае с премиксом Fizzie. Масло в системе Suzuki нагнеталось в корпус каждого коренного подшипника, где оно затем предоставлялось само по себе для смазки шатуна и верхней части двигателя, но работало хорошо. Почему Yamaha никогда не устанавливала масляный насос на FS1E в середине семидесятых, никогда не будет объяснено, поскольку крепление, очевидно, было залито в правый корпус задолго до того, как насос автосмазки был фактически прикручен болтами.

С технической точки зрения AP является лучшей машиной, благодаря улучшениям, обнаруженным в двигателе, однако в действительности FS1E является самым простым в работе и, что более важно в то время, гибким, в основном из-за количества машин, проданных в Сравнение и последующий рынок разделяет готовность людей удовлетворить больший спрос, Yam также является наиболее выносливым и способным выдерживать постоянные злоупотребления, которые должны принести ему наибольшее количество очков, когда речь идет о несовершеннолетних держателях лицензий. К несчастью для Yam, Suzuki также поставлялся с важнейшими пятью передаточными числами, которые принесли ему дополнительную славу «автобусной остановки» и придали ему привлекательность и скорость, чтобы конкурировать с быстрыми и яростными европейскими пешеходами. Я совершенно уверен, что малолетние девушки не знали, что означают все эти разговоры о технологиях, но это чертовски привлекало их, как мотыльков вокруг фонаря! Коробка передач сделала еще один шаг вперед, чтобы стать похожей на коробку передач настоящего велосипеда, имея обычную схему выбора «одна вниз» и «четыре вверх», в то время как у FS1E была «девчачья» установка «четыре вниз до пола».

Nifty пятьдесят

Созданный специально для британского рынка, A50P с педалями был прямым потомком A50 и A100 большей вместимости середины шестидесятых годов. Компоновка двигателя осталась неизменной с момента появления A50, за исключением добавления небольшого рычага, используемого для включения приспособлений для педалирования, необходимых для соблюдения законов Великобритании того времени, однако насколько они на самом деле использовались, сомнительно из-за смехотворно низкой передачи, которая увидел, что максимальная скорость намного ниже скорости ходьбы, возможной в режиме езды на велосипеде. Я могу вспомнить много раз в семидесятые годы, когда у меня кончались соки, или я видел, как шестнадцатилетний мужчина, находящийся в таком же бедственном положении, толкает свою машину к ближайшей заправке, никогда, никогда я не видел, чтобы кто-нибудь крутил педали! Однако подгонка педалей была довольно оригинальной, поскольку вместо педалей, расположенных криво, как у самоката, как на более ранних мопедах, у шипучки, SS и A50P были довольно причудливые устройства, позволяющие педалям образовывать подходящие подставки для ног. Все они были установлены на поворотном рычаге, и это, в свою очередь, создавало странное ощущение, когда когда-либо попадались неровности и пересеченная местность, когда ваши ноги двигались независимо от тормоза и рычага переключения передач.

Впускной клапан с дисковым клапаном хорошо зарекомендовал себя и доказал, что он устанавливался на огромное количество предыдущих моделей Suzuki, как пригородных, так и спортивных машин. В 1976 году гонщик Suzuki Барри Шин выиграл чемпионат мира в классе 500 куб. был RG500). AP продавался хорошо, но не так хорошо, как Yamaha, несмотря на гоночную коробку передач и систему автосмазки. Максимальная скорость была постоянным источником разногласий среди молодежи того времени, но в целом Suzuki был быстрее из двух, хотя некоторые из машин, построенных в Европе, продвинулись на один этап вперед, часто достигая головокружительной высоты 60 миль в час без особых провокаций. Вскоре в каждом городе появился свой фольклорный герой, который, хотя немногие когда-либо были свидетелями того, что происходило на самом деле, выжимал из своих изящных пятидесяти какую-то волшебную цифру скорости. Я помню, как слышал о людях, которые уговаривали беднягу шипучку или AP разогнаться до 70 с лишним миль в час, хотя я полностью верю, что это возможно при правильной настройке и настройке. подвиг передовой инженерии без посторонней помощи, и даже если бы они это сделали, это не продлилось бы очень долго.

Несмотря на пренебрежительные и уничижительные взгляды более опытных байкеров, эти маленькие машины, происходящие от устоявшихся моделей, являются настоящими мотоциклами, а не просто прославленными толкающими мотоциклами, как их предшественники-мопеды. Они работают так же, как настоящий велосипед, но с немного меньшим количеством всего, чтобы позволить начинающему байкеру освоить свое мастерство в относительной безопасности. На дороге тонкие 17-дюймовые шины полностью привлекают внимание к асфальту, несмотря на то, что они выглядят как заросшая резина для самосвалов, в то время как остальная часть шасси ведет себя превосходно. Я не припомню, чтобы эти тонкие кусочки резины выглядели настолько анорексично в семидесятых, но опять же, тогда велосипедное братство не было так очаровано широкими шинами. Все, что нужно было для того вида, звука и ощущения гоночной трассы, — это пара акселераторов и удаление дефлекторов выхлопной трубы, одни только эти две модификации сделали свое дело для большинства. Несмотря на это, небольшое пятно контакта, обеспечиваемое каждой шиной, обеспечивает сцепление с дорогой и, работая в сочетании с велосипедными деталями, надежно удерживает жесткую и точную линию практически в любой ситуации. На самом деле неплохо для рамы, которая представляет собой немногим более двух кусков тонкой стали, сваренных вместе, чтобы сделать трубу со всем остальным, что свисает с нее, но конструкция работала, и со временем было доказано, что это жизнеспособный способ сделать такую ​​​​вещь.

Шасси, как и компоновка двигателя, обладают таким поразительным сходством с Fizzie, что можно сказать, что кто-то озорно заглядывал через плечо в классе дизайна. Легко установить, что Yamaha была первой из двух, кто придумал эту идею с YG1 1963 года, а три года спустя Suzuki последовала их примеру с A100, эти машины дали как Fizzie, так и AP полномочия, необходимые для того, чтобы взять на себя ответственность. шестнадцать лет, и, по крайней мере, в случае с Yamaha базовая конструкция все еще использовалась спустя двадцать с лишним лет. Двигатель сильно тянет для силовой установки такой небольшой мощности, в то время как коробка передач работает в полной синхронизации с подачей мощности. Suzook не кажется и не выглядит маленьким с точки зрения водителя, благодаря более широкому баку и сиденью по сравнению с Fizzie, он также не сутулится, и можно получить большое удовольствие, если дороги не открываются слишком сильно. . Хорошая ширина руля означает, что маленький Сузук может легко управляться по извилистым дорогам, обеспечивая при этом очень удобную посадку без сгорбления, не то чтобы в семидесятых было модно ездить в таком стиле, не что иное, как Гоночный присед, пытающийся заставить стрелку спидометра двигаться немного дальше по циферблату, тогда бы сработал.

Дух 1977 года (но вы не могли подняться выше 30!!)

В 1977 году произошли изменения в законе, касающемся классификации обучающих машин, их больше нельзя было рассматривать как моторизованные велосипеды или «мопеды». вместо этого был создан новый класс легких мотоциклов, чтобы покрыть их, в результате чего в пятидесятые годы больше не требовались педали, но все новые машины должны были быть ограничены скоростью до 30 миль в час, и с этим был близок конец настоящей шипучей породы. Производство A50P было остановлено, так как была представлена ​​новая, более современная, но менее скоростная модель GT50. Реальный результат заключался в том, что цены на подержанные полноскоростные машины взлетели до небес, и довольно скоро их стало трудно найти, особенно в чистом виде. надежное состояние. Новые законы, которые фактически ограничили любую славу продаж, основанную на скорости, привели к тому, что производители больше не копировали успешные проекты своих оппонентов, и мы получили целый ряд машин от внедорожных до полноценных гоночных автомобилей со спортивными дисковыми тормозами и моноамортизатором. приостановка в попытке выиграть продажи. К сожалению, вскоре после этого периода мы также увидели появление автоскутера, и это действительно было началом добавления гвоздей в гроб редукторных машин. Выбор и разнообразие машин были огромными, и все производители создавали образцы каждого типа, стремясь воплотить мечты молодежи и, как мы надеемся, создать лояльность к бренду. Конечно, ребятам с рынка запчастей и домашним тюнерам не потребовалось много времени, чтобы высвободить дополнительный бит скорости из нового поколения машин с ограниченным обучением, и за короткий промежуток времени стало ясно, какая марка и тип педа лучше. проще всего добраться до полной мощности и какие модификации были необходимы. Довольно скоро большинство машин было дополнено комплектами большого диаметра, рыночными трубами или для опытных райдеров некоторыми оптимистичными методами настройки на заднем дворе.

Технические характеристики Suzuki AP50

• Двигатель – одноцилиндровый, двухтактный, с воздушным охлаждением, дисковый клапан
• Емкость – 49 см3
• Диаметр цилиндра и ход поршня – 41 мм x 37,8 мм
• Сжатие – 6,7:1
• Карбюратор – Mikuni VM16SC
• Зажигание – прерыватель контактов
• Максимальная мощность — 4,9 л. с. при 8500 об/мин
• Крутящий момент – 3,11 футофунтов при 8000 об/мин
• Трансмиссия – 5-ступенчатая мокрая муфта
• Рама – стальная штампованная с одной осью
• Подвеска – передняя телескопическая вилка 27 мм, задний двойной амортизатор
• Колеса – 2,25×17 передние и задние
• Тормоза – 110-мм одинарные передние и задние колодочные барабаны
• Емкость топливного бака – 7,5 л, включая 2 л
• Вес – 75 кг
• Колесная база – 1200 мм
• Максимальная скорость – 49 миль в час

Галерея Suzuki AP50

[dmalbum path=”/wp-content/uploads/dm-albums/AP50/”/]

В AP 50 учащиеся владеют своим образованием

Ученики AP 50 пытаются взломать сейф, разработанный их одноклассниками. (Фото Элизы Гриннелл, Harvard SEAS.)

Эрик Мазур (в центре) просит группу студентов объяснить, как импульс, потенциальная/кинетическая энергия и упругие/неупругие столкновения демонстрируются в их машине Руба Голдберга. (Фото Элизы Гриннелл, Harvard SEAS.)

---

Странная коллекция предметов, собранная за пределами комнаты Коннотон в Пирс-холле в прошлом году. В шкафчиках были спрятаны коробка из-под яиц, хлопушка, бутылка медицинского спирта, набор костяшек домино, трубы из ПВХ, стеклянная банка, шкивы и пластиковая беговая дорожка — сырье для студенческих проектных работ по прикладной физике 50 ( AP 50), «Физика как основа науки и техники».

«Мы выбрасывали сумасшедшие идеи, такие как ловушки для мышей, колыбели Ньютона или катапульты, — вспоминает Райан Олден, 14 лет, химический концентратор, — и на следующий день у нас была куча мышеловок, с которыми можно было поиграть».

Основанный на философии преподавания, которая исключает лекции и поощряет практические исследования, курс представляет собой набор лучших практик, почерпнутых из многолетнего опыта преподавания и прилежных посещений кабинетов физики в колледжах по всей стране. Считающийся «прикладным» братом последовательности «аналитические, численные и экспериментальные» физические науки 12, AP 50 предлагается во второй раз в этом году в Гарвардской школе инженерных и прикладных наук, открытой для студентов всех направлений.

«Среда, которую мы создали в AP 50, действительно способствует тому, чтобы учащиеся брали на себя ответственность за собственное обучение и достоверно оценивали свои навыки», — говорит Эрик Мазур, профессор физики и прикладной физики Balkanski, который преподает курс вместе с Кэроланн Колечи. , преподаватель прикладной физики. «Речь идет о том, чтобы помочь учащимся применить то, что они изучают, в контексте реального мира».

«Для современной экономики, основанной на знаниях, важно не столько то, что вы знаете, сколько то, что вы делаете с тем, что знаете», — говорит Колечи.

Особое место занимают командные дизайн-проекты. В течение 2012–2013 годов студенты реконструировали музыкальные инструменты, используя новые знания для создания «идеальных» свирели, цитры и смычка диддли. Они использовали электронные схемы, лазерные резаки и ленточные пилы, чтобы построить безопасные сейфы, а затем взломать коды. Они также построили машины Руба Голдберга, хитроумные приспособления, которые выполняют задачу — в данном случае разбивание яйца — посредством цепной реакции движений.

«Каждый проект похож на троянского коня, — говорит Мазур. «Я не говорю им: «Вы должны изучить кинематику или импульс», нет. Проект требует, чтобы изучили кинематику и импульс; иначе они не могут этого сделать».

По нескольким параметрам новый подход окупается. Уровень посещаемости в прошлом году составил 97% (сравните это с количеством мест, заполненных в среднем лекционном зале). Студенты оценили преподавателей на 4,2 балла из 5 в своих оценках на конец года. А осенью 2012 года AP 50 продемонстрировал самый большой прирост в перечне понятий силы, измерении понимания студентами основных понятий, из всех курсов физики Гарварда, преподаваемых за последние шесть лет.

Он тоже популярен.

«В осеннем семестре 2013 года нам пришлось увеличить максимальное количество учащихся с 50 до 90», — отмечает Колечи.

«Этот курс преподает физику и инженерию по-новому», — говорит декан SEAS Черри А. Мюррей. «Но что еще более важно, он учит навыкам, которые необходимы лидерам в любой области: работать в команде и решать проблемы среди людей с разными точками зрения».

Чтобы развивать эти навыки, Мазур и Колечи предлагают открытые задачи, которые заставляют учащихся проводить коллективный мозговой штурм вместо того, чтобы молча и независимо работать на бумаге.

«Было определенно трудно зажечь первоначальную искру, — говорит Олден, который в прошлом году получил AP 50, — но как только пара идей начала витать вокруг, кто-то из группы мог ухватиться за эту идею и изменить ее. немного, так что в основном никакая идея не была глупой.

«И это было, пожалуй, самым забавным: не только получить что-то, что действительно сработало в конце, но и найти десять других способов, которые с треском провалились».

Эмили Лоу, 14 лет, изучающая науку о Земле и планетах и ​​антропологию, гордилась достижением своей команды, когда после многих попыток они перерезали веревку, которая запускала катапульту, которая запускала резиновый мяч точно в воронку. Наконец-то упругие столкновения и движение снарядов обрели смысл.

Аарон Перес ’15 (в центре) и его товарищи по команде должны решить серию загадок, чтобы взломать сейф, разработанный другими в классе. (Фото Элизы Гриннелл, Harvard SEAS.)

---

AP 50 — это, конечно, не только игра с мышеловками и прыгучими мячиками, но даже бумажные задания нетрадиционны. На одном занятии Мазур и Колечи начали задавать вопросы на темы, которые не были затронуты: какова разница в электрическом потенциале, которая приводит к удару молнии?

«Да, конечно, вы можете это погуглить, — объясняет Мазур, — но смысл в том, чтобы аргументировать это исходя из основных принципов».

Предположим, вместо того, чтобы оставить включенной лампочку мощностью 100 Вт на час, вы использовали эту энергию, чтобы поднять человека весом 130 фунтов. Как высоко он или она может подняться? В течение учебного периода учащиеся работают в группах, чтобы получить реалистичную оценку.

«Это дает им возможность оттачивать навыки качественного мышления, — говорит Мазур. «Иногда в реальном мире важнее всего то, что вы можете точно судить об отношениях между вещами. Мы хотим, чтобы им было удобно вступать в неизведанную местность и решать проблемы там, где нет предписанных методов».

При выполнении домашних заданий учащиеся оцениваются в соответствии с тем, насколько хорошо они подходят к каждой задаче и насколько вдумчиво они впоследствии размышляют над ошибками. Также нет печатного учебника: вместо этого бесплатный онлайн-текст для совместной работы позволяет учащимся комментировать прочитанное на ноутбуках и планшетах и ​​участвовать в онлайн-дискуссиях после занятий.

И экзаменов нет — по крайней мере, таких, каких вы видели раньше. Студенты отвечают на несколько вопросов индивидуально, используя систему Mazur Learning Catalytics, а затем сравнивают свои ответы в группе, аргументируя любые разногласия, пока все за столом не остановятся на одном ответе.

«Традиционные экзамены подавляют творчество», — заявляет Мазур. «Здесь нет стресса. Они учат друг друга и, что более важно, весело проводят время. К тому времени, когда все это закончится, вы увидите, как студенты разговаривают, смеются, подходят к доске — это потрясающе».

«Прикладная физика 50 представила физику в увлекательной игровой форме, и [она] особенно по-настоящему интерактивна», — сказала Бернадетт Лин, 16 лет, когда она совершенствовала машину Руба Голдберга своей команды. «Я никогда раньше не ходил на такие занятия, но мне это очень нравится».

Простой количественный гемолитический микроанализ для определения активации альтернативного пути комплемента (AP50)

Сохранить цитату в файл

Формат: Резюме (текст) PubMedPMIDAbstract (текст) CSV

Добавить в коллекции

• Создать новую коллекцию
• Добавить в существующую коллекцию

Назовите свою коллекцию:

Имя должно содержать менее 100 символов

Выберите коллекцию:

Невозможно загрузить вашу коллекцию из-за ошибки
Повторите попытку

Добавить в мою библиографию

• Моя библиография

Не удалось загрузить делегатов из-за ошибки
Повторите попытку

Ваш сохраненный поиск

Название сохраненного поиска:

Условия поиска:

Тестовые условия поиска

Эл. адрес: (изменить)

Который день? Первое воскресеньеПервый понедельникПервый вторникПервая средаПервый четвергПервая пятницаПервая субботаПервый деньПервый день недели

Который день? ВоскресеньеПонедельникВторникСредаЧетвергПятницаСуббота

Формат отчета: SummarySummary (text)AbstractAbstract (text)PubMed

Отправить максимум: 1 шт. 5 шт. 10 шт. 20 шт. 50 шт. 100 шт. 200 шт.

Отправить, даже если нет новых результатов

Необязательный текст в электронном письме:

Создайте файл для внешнего программного обеспечения для управления цитированием

Полнотекстовые ссылки

Эльзевир Наука

Полнотекстовые ссылки

. 1991 24 июня; 140 (1): 93-100.

дои: 10.1016/0022-1759(91)
-8.

Г Сервис ¹ , Дж. Уолма, Дж. Дюшато

Принадлежности

принадлежность

• ¹ Отделение иммунологии, больница Сен-Пьер, Свободный университет Брюсселя, Бельгия.

• PMID: 2061618
• DOI: 10.1016/0022-1759(91)
  -8

G Servais et al. Дж Иммунол Методы. 1991 .

. 1991 24 июня; 140 (1): 93-100.

дои: 10.1016/0022-1759(91)
-8.

Авторы

Г Серве ¹ , Дж. Уолма, Дж. Дюшато

принадлежность

• ¹ Отделение иммунологии, больница Сен-Пьер, Свободный университет Брюсселя, Бельгия.

• PMID: 2061618
• DOI: 10.1016/0022-1759(91)
  -8

Абстрактный

Мы описываем здесь простой, надежный и количественный метод для измерения зависимого от альтернативного пути (AP) режима активации комплемента для лизиса эритроцитов кролика. В тесте величина, обратная объему плазмы, необходимому для разрушения 50% доступных кроличьих эритроцитов, определяется как функциональная мера этой активности (АР50). Было обнаружено, что тест обладает высокой воспроизводимостью как внутри, так и между анализами с коэффициентом вариации менее 5%. Также было показано, что чувствительность является удовлетворительной, и все образцы плазмы здоровых доноров, которые были протестированы, могут быть проанализированы с точностью. Специфичность анализа АР50 для активации комплемента АР была подтверждена тем фактом, что плазма с обедненной аффинностью С4 давала значение АР50 в пределах нормального диапазона (52,8 ЕД/мл), в то время как аналогичная аликвота той же плазмы, лишенная аффинности фактора B, дал неопределяемое значение AP50 (менее 10 ЕД/мл). Кроме того, образец не смог лизировать клетки-мишени при нагревании до 50°C или 56°C, то есть при обработке, которая, как известно, разрушает фактор B и общий гемолитический комплемент соответственно. Для обеспечения ингибирования классического пути активации. Во время анализа добавляли EGTA и MgCl2. Преимущество этого анализа заключается в том, что с помощью микропланшетов, мультипипеток и спектрофотометра, соединенного с компьютером, можно полуавтоматизировать процедуру.

Похожие статьи

• Количественное определение функции комплемента альтернативного пути с помощью временного анализа лизиса.

  Джонс Б.М. Джонс БМ. Дж Иммунол Методы. 1979;29(3):287-92. doi: 10.1016/0022-1759(79)

  -x. Дж Иммунол Методы. 1979. PMID: 114593

• Простой альтернативный способ гемолитического анализа компонента C3 комплемента человека с использованием плазмы, обработанной метиламином.

  Джессен Т.Е., Баркхольт В., Велиндер К. Г. Джессен Т.Э. и соавт. Дж Иммунол Методы. 1983 27 мая; 60 (1-2): 89-100. doi: 10.1016/0022-1759(83)-1. Дж Иммунол Методы. 1983. PMID: 6406606

• Определение альтернативного пути активности комплемента в сыворотке крови мышей с использованием эритроцитов кролика.

  Ван Дейк Х., Радемакер П.М., Виллерс Дж.М. Ван Дейк Х. и др. Дж Иммунол Методы. 1980;36(1):29-39. дои: 10.1016/0022-1759(80)-5. Дж Иммунол Методы. 1980. PMID: 7204994

• Преаналитическая потеря активности классического и альтернативного путей комплемента.

  Vercauteren KOA, Lambrecht S, Delanghe J. Vercauteren KOA и др. Биохим Мед (Загреб). 2019 15 октября; 29 (3): 030701. doi: 10.11613/BM.2019.030701. Epub 2019 5 августа. Биохим Мед (Загреб). 2019. PMID: 31379459 Бесплатная статья ЧВК.

• Количественная оценка регуляторной активности альтернативного пути комплемента с использованием адаптации анализа AP ₅₀ in vitro .

  Сокол SC, Гордон Д.Л., Карр Дж.М. Фалькон С.К. и др. Био проток. 2018 дек 20;8(24):e3116. doi: 10.21769/BioProtoc.3116. Электронная коллекция 2018 20 декабря. Био проток. 2018. PMID: 34532558 Бесплатная статья ЧВК.

Посмотреть все похожие статьи

Цитируется

• Оценка тромботических микроангиопатий: обратите внимание на дополнение.

  Бласко М., Гильен Э., Кинтана Л.Ф., Гарсия-Эррера А., Пиньейро Г., Пош Э., Каррерас Э., Кампистоль Х. М., Диас-Рикарт М., Паломо М. Бласко М. и др. Clin Kidney J. 6 ноября 2020 г.; 14 (4): 1055-1066. doi: 10.1093/ckj/sfaa195. Электронная коллекция 2021 апр. Клин Кидни Дж. 2020. PMID: 33841853 Бесплатная статья ЧВК. Обзор.

• Получение низкомолекулярных хондроитинсульфатов, скрининг высокой антикомплементной способности низкомолекулярного хондроитинсульфата и исследования его биологической активности при ослаблении остеоартрита.

  Ли Л, Ли И, Фэн Д, Сюй Л, Инь Ф, Цзан Х, Лю С, Ван Ф. Ли Л и др. Int J Mol Sci. 2016 11 октября; 17 (10): 1685. дои: 10.3390/ijms17101685. Int J Mol Sci. 2016. PMID: 27727159Бесплатная статья ЧВК.

• О трехпальцевой складке белкового домена и CD59-подобных белках у Schistosoma mansoni.
