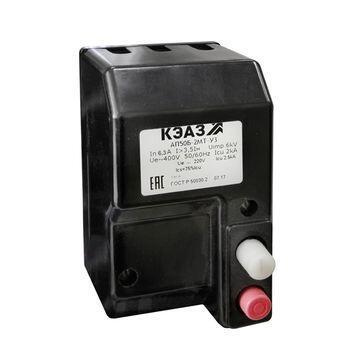

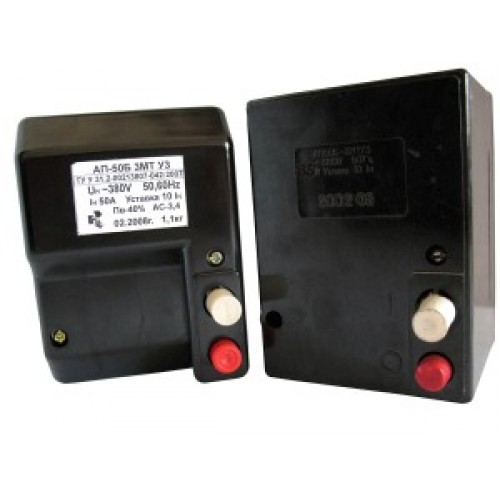

Автоматические выключатели АП 50 Б
Автоматические выключатели серии АП 50 Б предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50-60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и отключения электродвигателей.
Структура условного обозначения.
АП 50 Б Х Х ХХХ
АП 50 Б — Обозначение серии
Х – Кол-во и обозначение макс. расцепителей тока:
МТ — комбинированный максимальный расцепитель тока (электромагнитный и тепловой)
М — электромагнитный макс.
расцепитель тока
Т — тепловой максимальный расцепитель тока Количество проставляется перед обозначением расцепителя
Х — Обозначение дополнительного расцепителя: Н — минимальный расцепитель напряжения;
Д — независимый расцепитель; О — максимальный расцепитель тока в нулевом проводе
ХХХ — Обозначение климатического исполнения и категории размещения:
УЗ, ТЗ, ХЛ5 — для выключателей без дополнительной оболочки У2, Т2, ХЛ5 — для выключателей в дополнительной оболочке
Технические характеристики автоматических выключателей АП 50 Б
| Параметры | АП 50 Б2М | АП 50 Б2МТ | АП 50 Б3М | АП 50 Б3МТ | АП 50 Б2М3Т Н | АП 50 Б2МН |
| двухполюсные | трехполюсные | |||||
| Номинальное напряжение, В | до 500 до 220 | до 500 | ||||
| — переменного тока | ||||||
| — постоянного тока | ||||||
Шкала номинальных токов расцеп. Iн, А | 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63 | |||||
| Уставка по току мгновенного срабатывания, I/Iн | 3,5 и 10 | |||||
| Шкала номинальных напря¬жений минимального расцепителя, В | 110; 127; 220; 380; 400; 415* переменного тока частоты 50 Гц | |||||
| Шкала ном. напря¬жений независимого расцеп., В | 110; 127; 220; 230*; 240*; 380; 400*; 415*; 440* переменного тока частоты 50-60 Гц 220 — постоянного тока | |||||
| Масса, кг: без оболочки | до 1 | до 1,3 | ||||
| — в доп. оболочке | до 2,2 | |||||

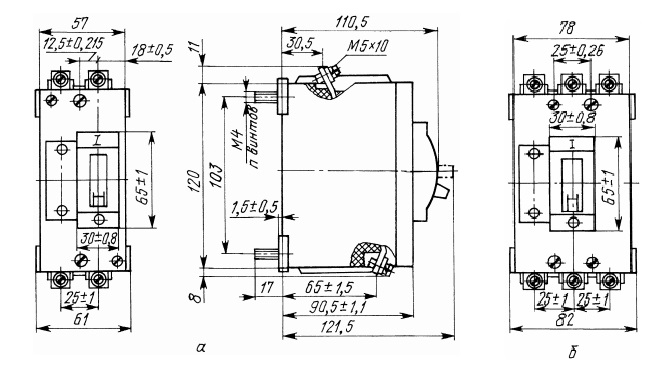

Габаритные и установочные размеры автоматических выключателей АП 50 Б
Купить автоматические выключатели АП 50 Б по низкой цене в Нижнем Новгороде, можете у нас.
Высылаем в любые регионы России, доставка до терминала транспортной компании бесплатно!
тел. (831) 424-40-20
Email [email protected]
icq 381364679
Категория: Автоматические выключатели АП 50

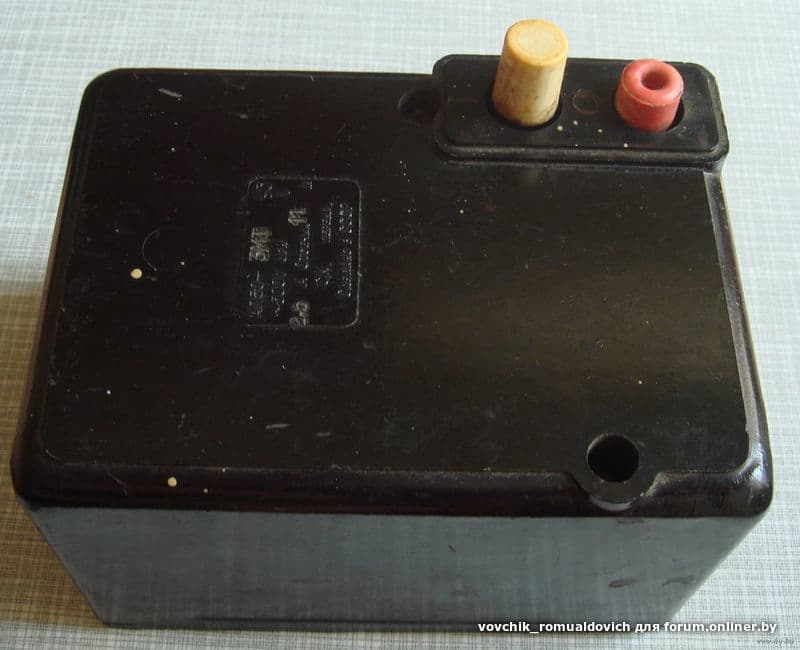

Автомат АП-50
Автомат АП-50 является одним из самых распространенных типов автоматических выключателей. Автоматические выключатели серии АП-50 предназначены для защиты электрических установок, в том числе асинхронных электродвигателей, от перегрузок и коротких замыканий, а также для нечастых (до 6 в час) включений и отключений электрических цепей или пусков и остановок электродвигателей.
Автоматы серии АП-50 не рассчитаны для работы в следующих условиях: во взрывоопасной среде, в среде, содержащей активные газы и пары, разрушающие металл и изоляцию, в среде, насыщенной токопроводящей пылью и в местах, не защищенных от брызг воды, солнечных лучей и лучистой энергии отопительных приборов.
АП50 — серия выключателя; 3 — количество максимальных расцепителей тока: 3;
МТ — максимальные расцепители тока: МТ — электромагнитные и тепловые; X — дополнительные расцепители: Н — минимальный расцепитель напряжения; Д — независимый расцепитель напряжения; О — максимальный расцепитель тока в нулевом проводе;
ХХ — климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке — УЗ, ТЗ, ХЛ5; выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ-У2, Т2, ХЛ5;
Х — номинальный ток максимальных расцепителей тока: 1 — 1,6; 2,5; 4,0А; 2 — 6,3; 10,0; 16,0А; 3 — 25,0; 40,0; 50,0; 63,0А.
Автомат АП-50 технические характеристики
двухполюсные на поминальное напряжение переменного тока до 500 В при частоте 50 и 60 Гц и постоянного тока до 220 В и трехполюсные — на номинальное напряжение переменного тока до 500 В;
на номинальные токи фазных расцепителей максимального тока: 1,6; 2,5; 4; 6.4; 10; 16; 25; 40; 50 А; 63А.
по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей — неавтоматические выключатели на номинальный ток 50 А;
с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн.
по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе.
Автоматы АП-50 с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А.
Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы;
по наличию расцепителей минимального напряжения 110; 127; 220; 380; 400и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника;
без расцепителя минимального напряжения, с расцепителем минимального напряжения;
по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими; открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке.

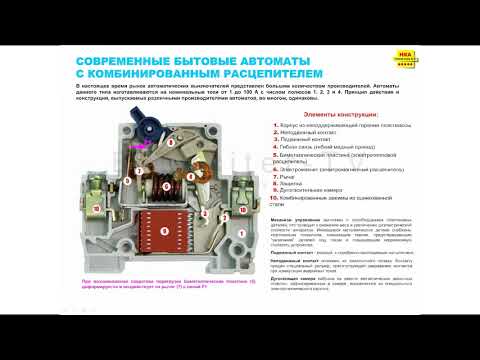

Тепловые расцепители автоматического выключателя АП-50 представляют из себя три биметаллические пластины по которым протекает ток нагрузки и обеспечивают отключение автомата при превышении номинального тока в цепи на определенное количество процентов за регламентированный период времени. Чем больше превышение тока, тем быстрее произойдет нагрев биметаллической пластины теплового реле автомата и тем быстрее произойдет его отключение.
При меньших значениях превышения тока, автомат будет находиться во включенном состоянии более длительный период времени. В результате нагрева биметаллической пластины, происходит ее изгиб и чем больше нагрев пластины, тем больше будет ее изгиб и тем быстрее произойдет отключение автоматом АП-50 его нагрузки.
При превышении номинального тока на 10% отключение происходит примерно в течение часа
При превышении на 35%-отключение происходит в течение не более 30 минут
При превышении тока в несколько раз — время отключения может составлять несколько секунд.
Разумеется тепловой расцепитель не может обеспечить мгновенное срабатывание автомата (для этого существует электромагнитный расцепитель), но со своей главной задачей-защиты от перегрузок справляется успешно. При значительной перегрузке-отключение будет быстрым, что предотвратит выход защищаемого механизма из строя
А при маленькой перегрузке- отключение не происходит длительное время, что позволяет оборудованию продолжить работу и снижает вероятность ложных аварийных отключений и повышает уровень безотказности работы техники .
Автомат обеспечивает повторное включение через 2 мин после отключения его тепловым расцепителем.
Электромагнитные расцепители при токе отсечки отключают автомат практически мгновенно
Расцепитель максимального тока автомата АП-50 в нулевом проводе обеспечивает отклонение автомата при токе, равном 100% от поминального тока фазных расцепителей. Допускаемое отклонение по току +40 и -20%.
Расцепители автомата калибруют заводы-изготовители при температуре окружающей среды +35°.
Расцепитель минимального напряжения не препятствует включению автомата при снижении напряжения до 80% от номинального и отключает автомат при снижении напряжения до 35% от поминального и менее.
Блок-контакты автоматического выключателя АП-50 допускают продолжительную нагрузку 1А, предельный ток включения — 10 А.
Механическая износоустойчивость автоматов — 50 000 включений и отключений.
Автоматический выключатель АП-50 рассчитан для работы без ремонта и смены каких либо частей. Шлифованные поверхности якоря и магнитопровода расцепителя минимального напряжения покрывают тонким слоем смазки для предохранения от коррозии. Износившийся автомат заменяют новым.
При нормальных условиях эксплуатации осмотр автоматического выключателя АП-50 производят раз в год и независимо от этого после каждого отключения от тока короткого замыкания. Вернуться на страницу Автоматы

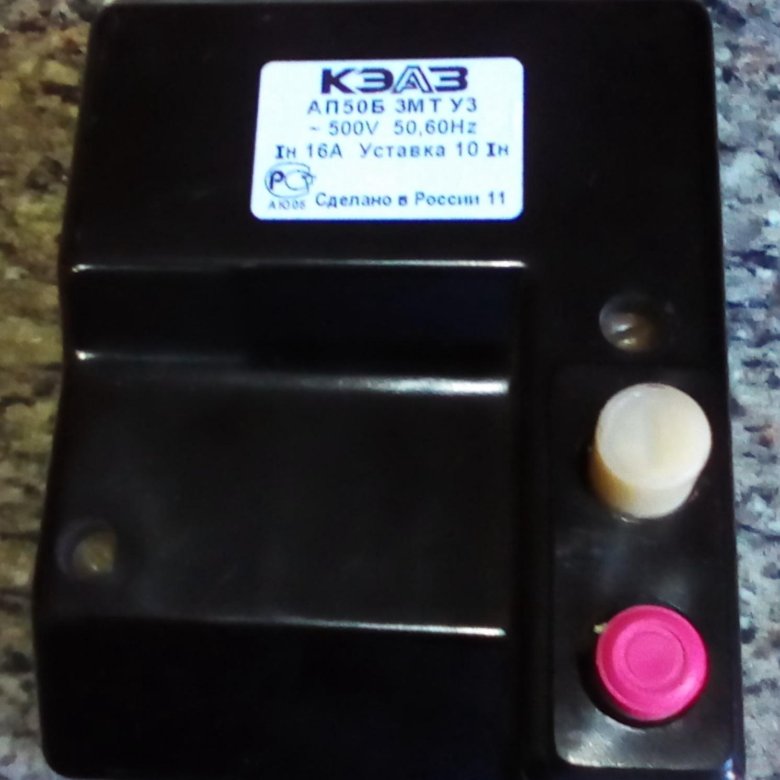

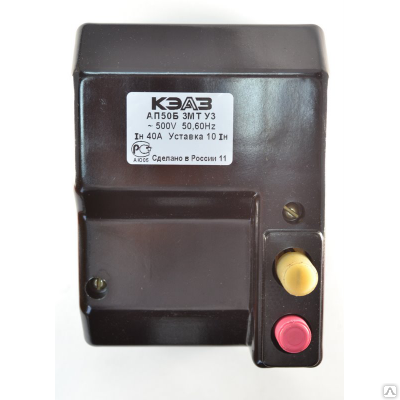

Автомат АП-50
Мы приглашаем к взаимовыгодному сотрудничеству работников отделов
снабжения и технических служб предприятий. Вы можете ознакомиться с нашими
условиями, или предложить нам свои, связавшись с нами любым способом,
указанным в блоке «контакты».
— Полная документальная поддержка
— Доставка: самовывоз, транспортной компанией.
