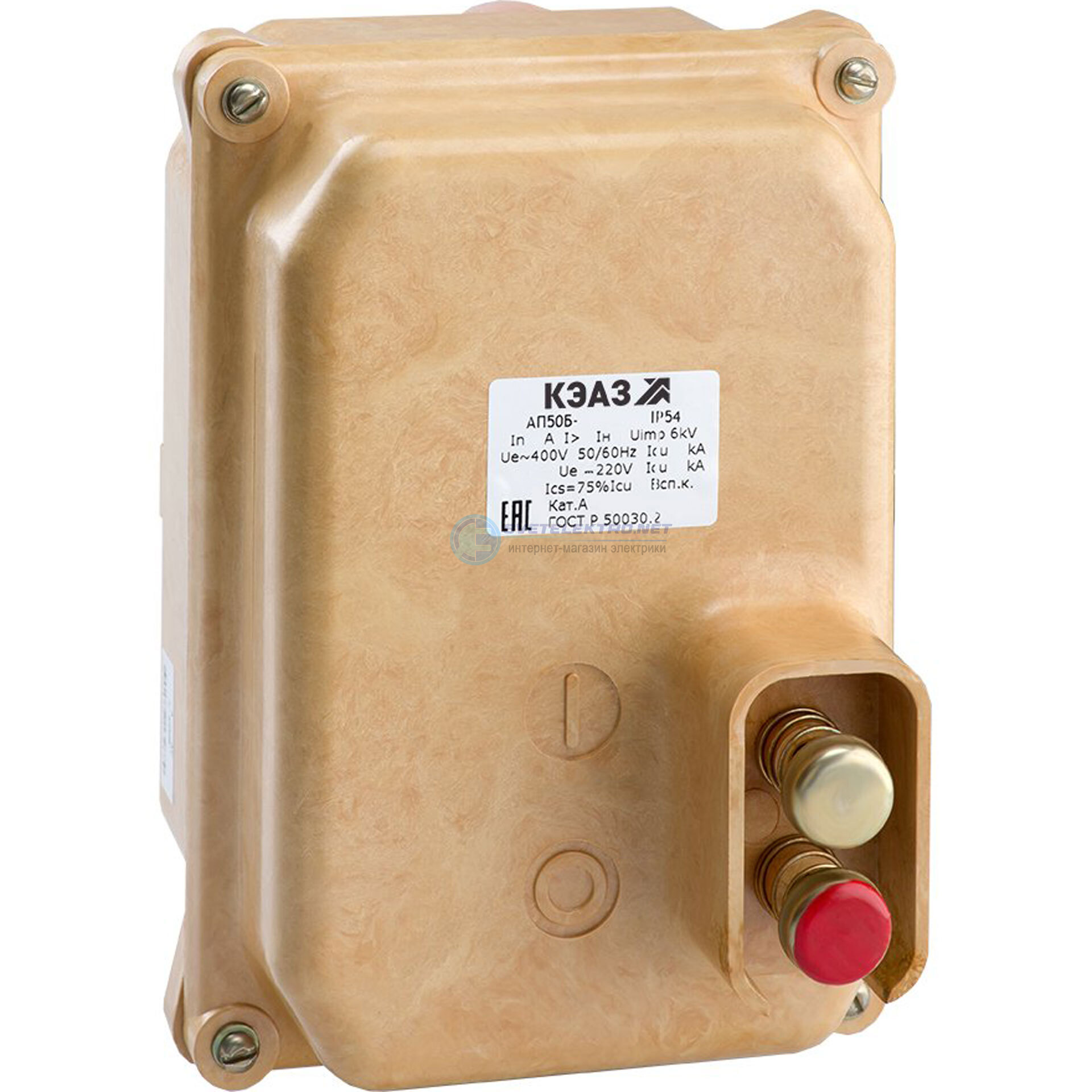

Широкое применение, особенно для пуска и защиты электродвигателей в сельскохозяйственном производстве получили автоматы серии АП50. С 1980 г. выпускается модернизированная серия этих автоматов — АП50Б. Автоматы этой серии предназначены для защиты от перегрузок и к. з., оперативных включений и отключений в цепях переменного тока напряжением до 500 В. Допускаемое число циклов включений и отключений — 30 в час, в том числе асинхронных двигателей — до 12 включений в час. Выключатели изготавливают в двух- и трехполюсном исполнениях на номинальные токи максимальных расцепителей до 63 А (табл. 2.4) и в климатических исполнениях У и Т категории размещения 5 в пластмассовой оболочке со степенью защиты от воздействий внешней среды ΙΡ20. Применение дополнительной металлической оболочки позволяет для всех трех климатических исполнений У, Т и ХЛ получить степень защиты от внешних воздействий ΙΡ54.

2.4. Номинальные токи и отключающая способность автоматов ΛΙ150Η при напряжении 380 В

Номинальный ток максимальных расцепителей, А	Допустимый ток к. з., кА
Номинальный ток максимальных расцепителей, А	ударный	действующее значение
1,6	0,5	0,3
2,5	0,7	0,4
4,0	1,0	0,6
6,3	1,4	0,8
10; 16	3,4	2,0
25	5,1	3,0
40; 50	8,5	5,0
63	10,0	6,0

В автоматические выключатели можно встраивать следующие виды расцепителей: электромагнитные максимальные (условное обозначение — М), тепловые максимальные — Т, комбинированные (электромагнитные и тепловые) — МТ, максимальный расцепитель тока в нулевом проводе — 0, минимальный расцепитель напряжения— Н, независимый расцепитель — Д (табл. 2.

5). В обозначении типа автомата цифрой перед условным обозначением расцепителя указывается число расцепителей данного вида. Например, автомат АП50Б-2МЗТН содержит два электромагнитных, три тепловых расцепителя и один расцепитель минимального напряжения. Полное обозначение автоматического выключателя серии АП50Б, кроме информации о расцепителях, содержит еще и сведения о климатическом исполнении, категории размещения и номинальном токе главных цепей его. Токи 1,6; 2,5; 4 А обозначаются условно цифрой 1, токи 6,3; 10; 16 А — цифрой 2, токи 25; 40; 50; 63А — цифрой 3. Таким образом, полное обозначение выключателя после признака серии в общем случае может иметь дополнительно еще 8 знаков. Например, обозначение АП50Б- 2МЗТ0УЗ.З означает, что в данный выключатель встроены два электромагнитных, три тепловых и один расцепитель в нулевом проводе; климатическое исполнение — У, категория размещения — 3, главная цепь выключателя рассчитана на токи 25…63 А.

Ниже приведены типы трехполюсных автоматов АП50Б в зависимости от встраиваемых в них расцепителей:

Автоматы с тепловыми максимальными расцепителями тока срабатывают не более чем за 30 мин при перегрузке, превышающей на 35% номинальный ток этого расцепителя.

Повторное включение автомата, отключенного тепловым расцепителем, возможно через 2 мин. Тепловые расцепители имеют устройство регулирования тока срабатывания, позволяющее уменьшать уставку теплового расцепителя в диапазоне от 1 до 0,6 номинального значения.
Кратность тока срабатывания (уставка по току) электромагнитных максимальных расцепителей тока может быть 3,5 или 10 по отношению к его номинальному току. Ее устанавливают на заводе, и регулировке в эксплуатации она не подлежит. Электромагнитные расцепители не отключаются, когда ток, протекающий по их обмоткам, равен 0,8 уставки по току или меньше ее. При токах, превышающих уставку на 20% и более, они надежно срабатывают, отключая автомат.
Максимальный расцепитель в нулевом проводе рассчитан на длительную работу с током 0,6 номинального. Он срабатывает, если ток в нем превысит на 40% номинальный ток максимальных расцепителей в фазах. Минимальный расцепитель напряжения отключает автомат при напряжениях ниже 0,7 номинального и не препятствует включению автомата, если уровень напряжения составляет 0,85 номинального или выше.

Независимый расцепитель срабатывает при напряжении 0,7… 1,2 номинального.

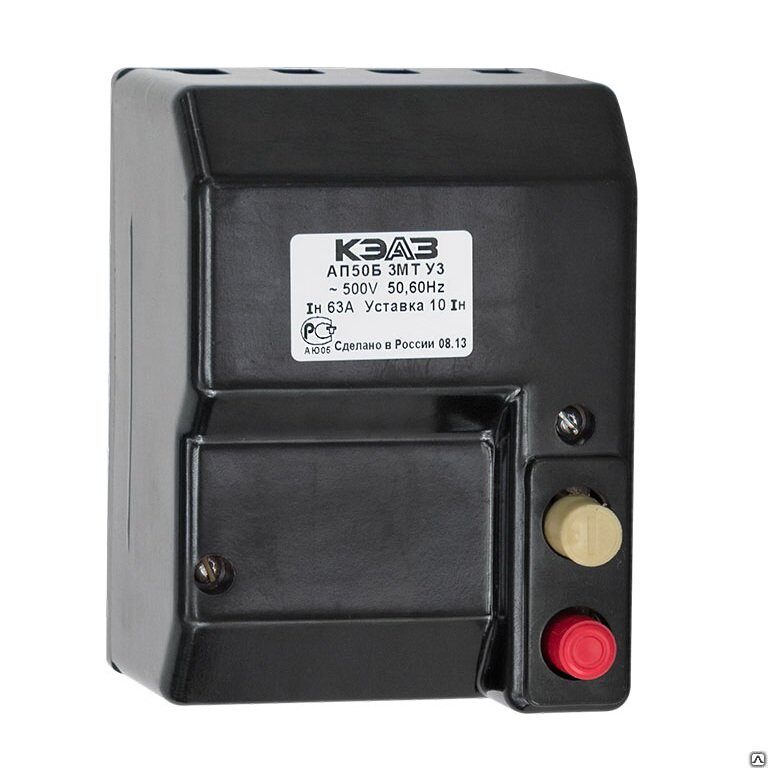

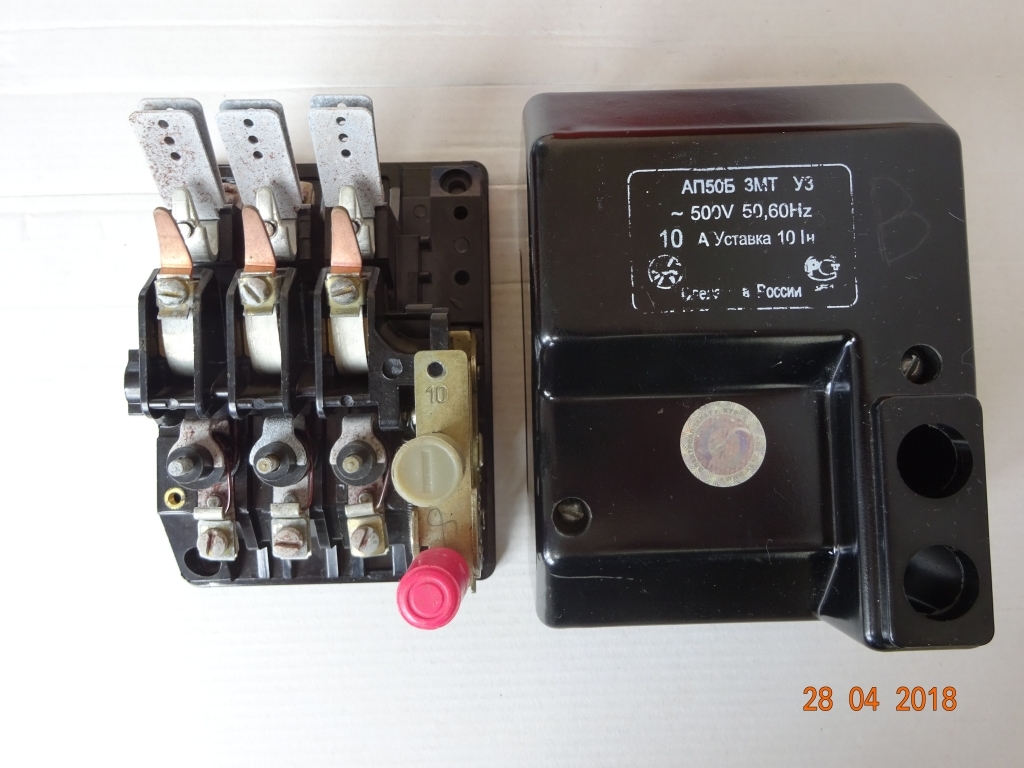

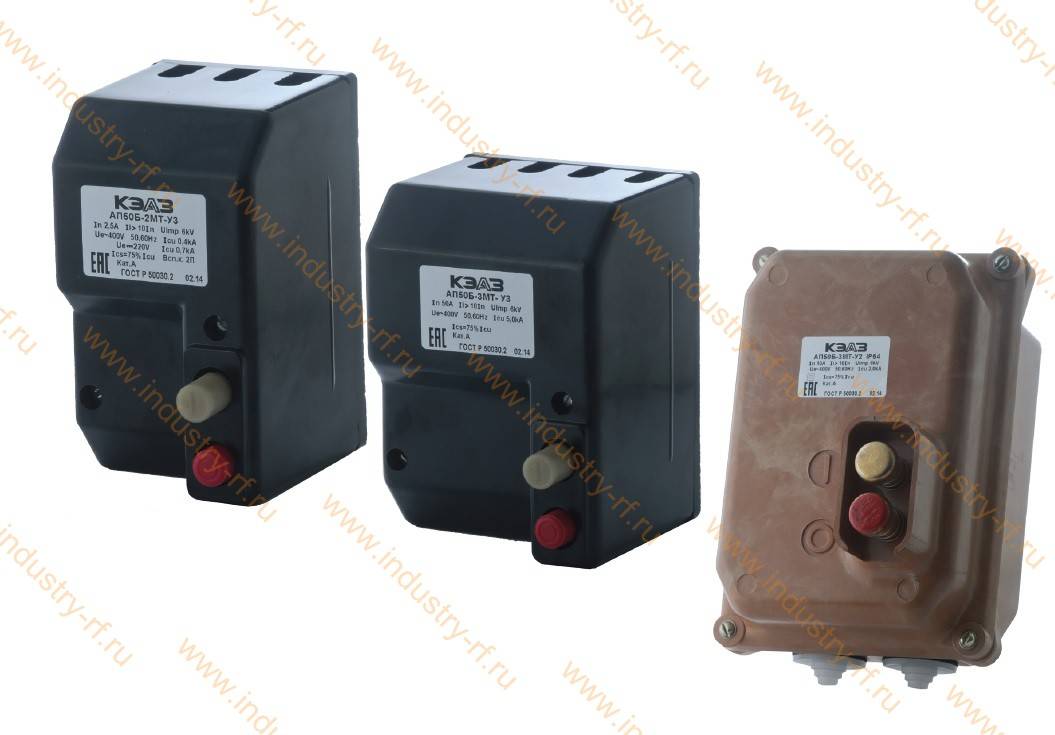

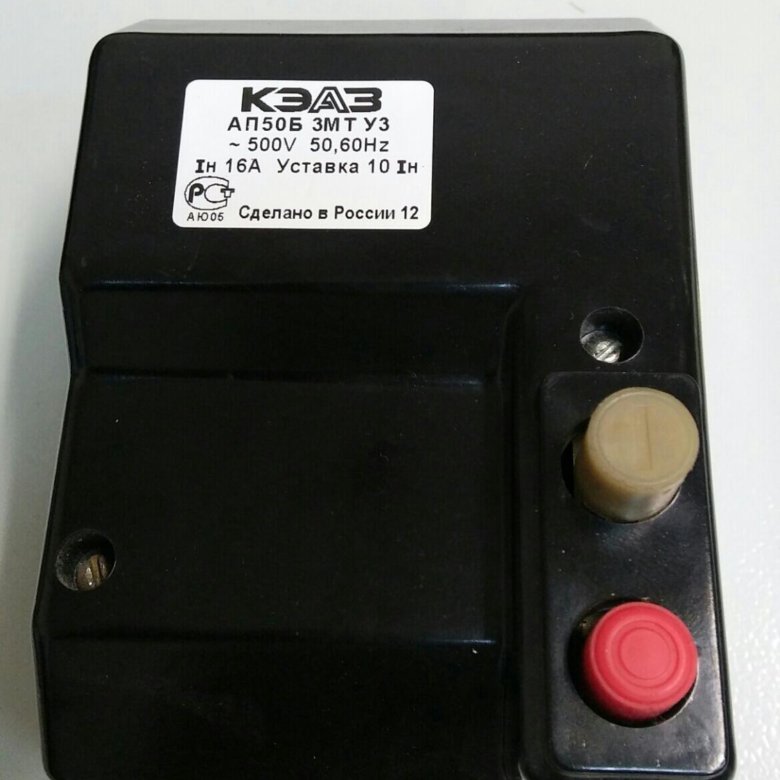

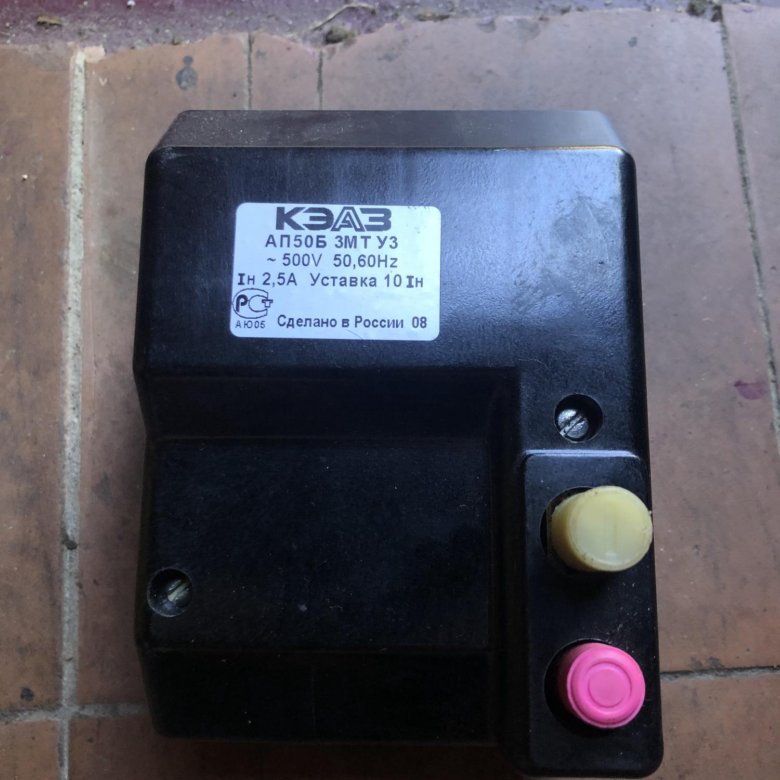

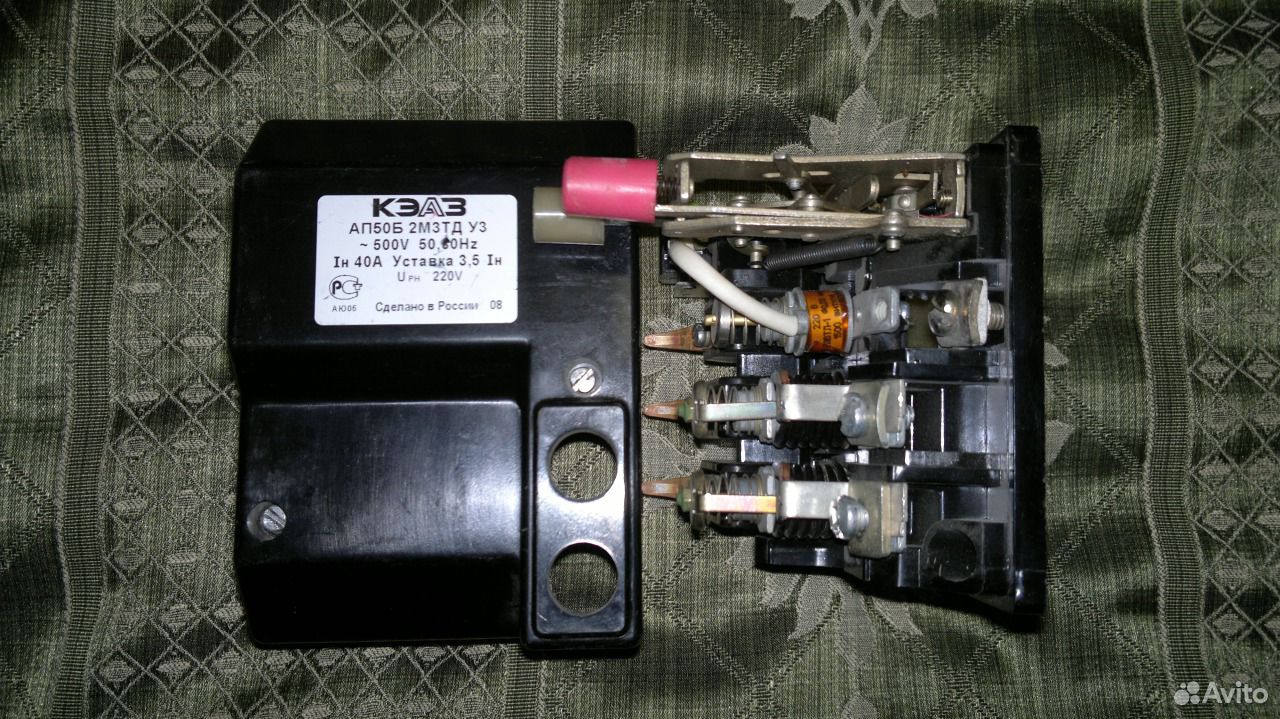

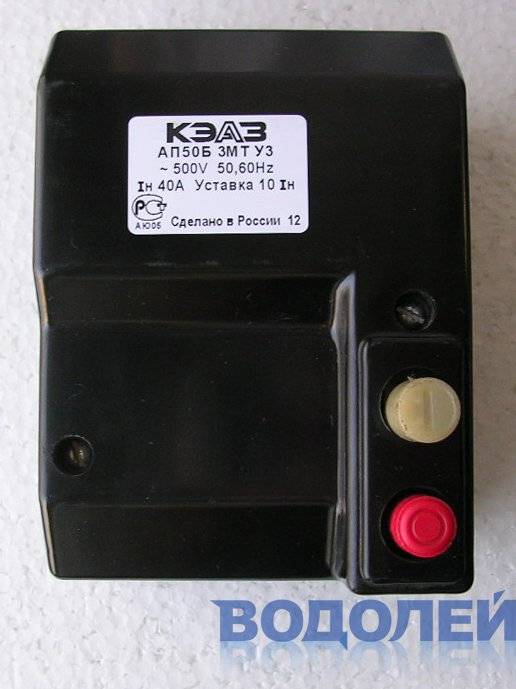

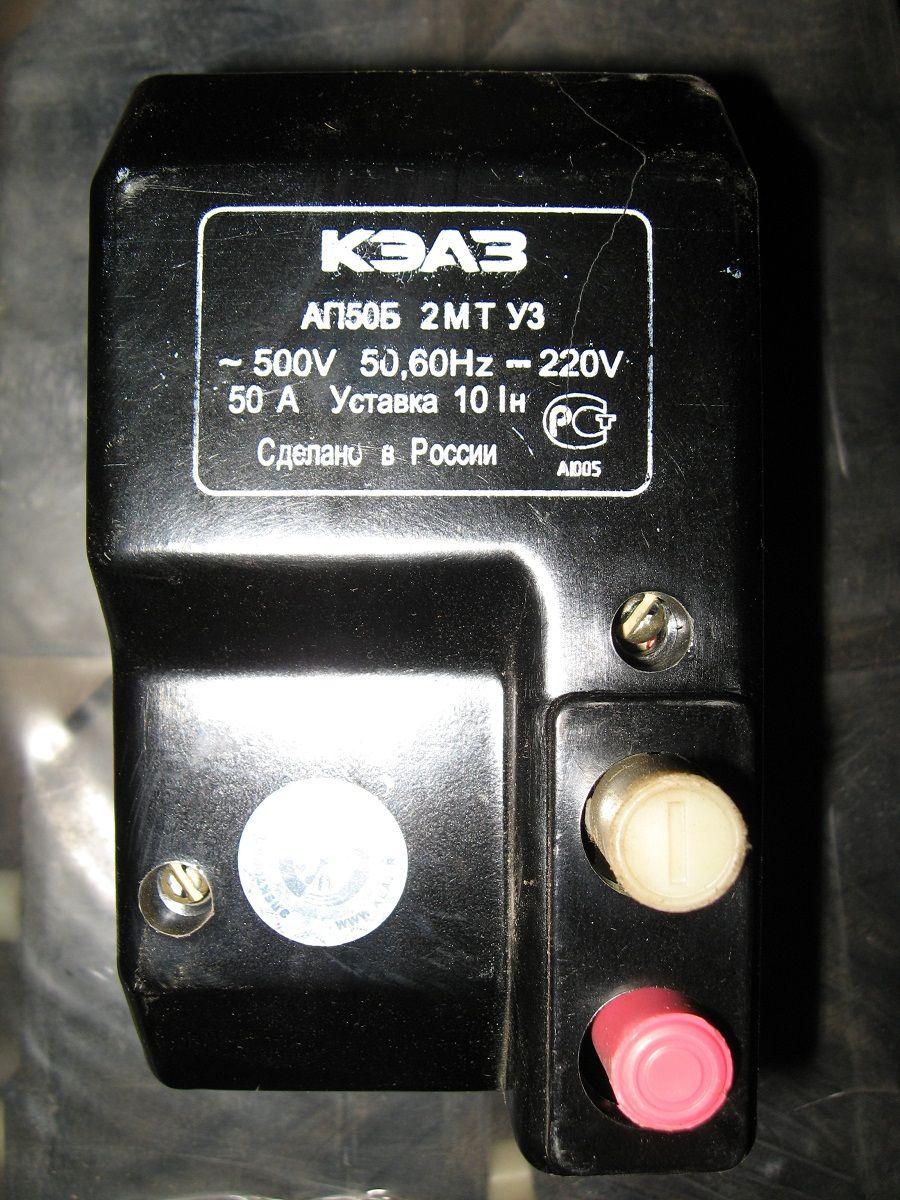

Корпус автомата выполняют из пластмассы. Он состоит из цоколя, на котором смонтированы все части автомата, и крышки, привинчиваемой винтами к цоколю. Кроме основного коммутирующего устройства, состоящего из главных подвижных и неподвижных контактов, а также и дугогасительной камеры, автомат снабжают дополнительным устройством, содержащим вспомогательные контакты, используемые в цепях управления. Гибкие сняли соединяют подвижные контакты с расцепителями.

Если в какой-либо фазе защищаемой цепи возникает аварийный режим (перегрузка или к. з.), срабатывает соответствующий расцепитель, поворачивая при этом отключающую рейку, общую для всех полюсов. Под воздействием рейки срабатывает механизм свободного расцепления, представляющий собой систему рычагов и тяг, связанных с отключающей пружиной. При включении автомата эта пружина взводится и удерживается в заведенном состоянии. Если срабатывает расцепитель, то система рычагов, удерживавшая раньше пружину, ломается и под действием освободившейся пружины автомат отключается (без вмешательства обслуживающего персонала), отключая поврежденный участок от источника питания.

Назад
Вперёд

Назад
Вперёд

Еще по теме:

Электрооборудование и автоматизация сельскохозяйственных агрегатов
Коммунальные предприятия против «выскочек края сети»
Эксплуатация городской сети
Электрификация сельскохозяйственного производства
Защита и автоматика электрических сетей агропромышленных комплексов

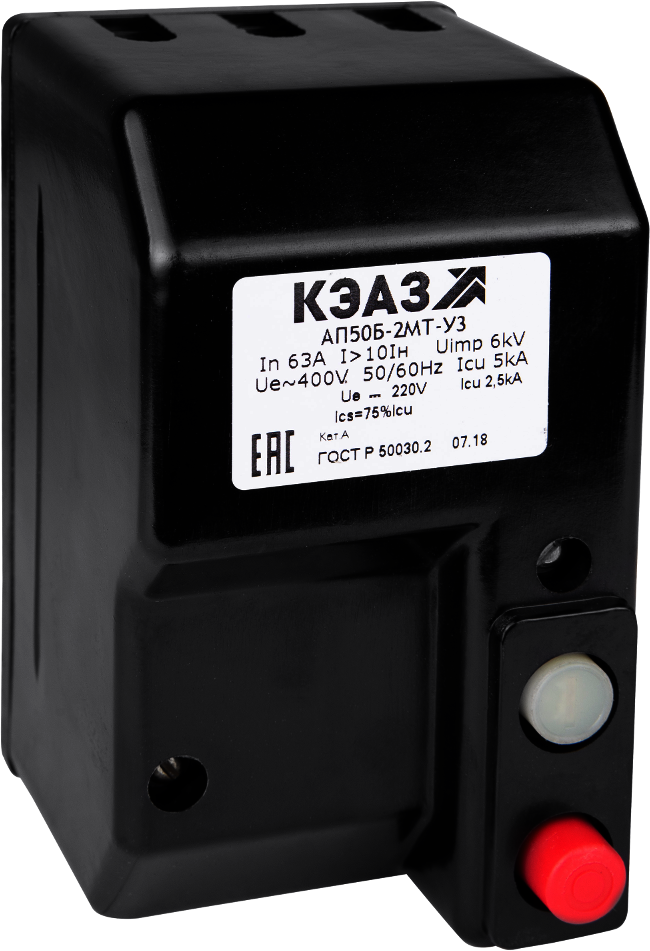

Выключатель автоматический 3-полюсный АП50Б-2М3ТН термо-магнит.расц. [3/3Т2М] (Ir,Im), 63А, 10In, 5кА(400AC), РМН(230В.AC), стационарный, ручное управление (кнопки), переднего присоединения, 400В(AC), IP00 У3 106718 КЭАЗ

Упаковки

Наименование изделия у производителя		АП50Б-2М3ТН
Количество полюсов корпуса		3-полюсный
Тип встроенного расцепителя		термо-магнитный расцепитель
Поддерживаемые расцепителем защиты		(Ir,Im),
Наименование расцепителя у производителя
Особенность размещения расцепителей в полюсах		[3/3Т2М]
Номинальный ток, In		63А,
Защита от перегрузок (L) – уставка по току, Ir		In
Защита от перегрузок (L) – уставка времени, tr
Максимальная кратность тока КЗ		10In,
Защита от КЗ – уставка по току, Im		10In
Защита от КЗ (селективная) (S) – уставка по току, Isd
Защита от КЗ (селективная) (S) – уставка времени, tsd
Защита от КЗ (I) – мгновенная токовая отсечка, Ii
Защита от замыкания на землю (G) – уставка по току, Ig
Защита от замыкания на землю (G) – уставка времени, tg
Дифференциальная защита – уставка по току, I∆n
Дифференциальная защита – уставка времени, t∆n
Защита нейтрали, IN
Типоразмер (номинальный ток корпуса)		63
Встроенные вспомогательные элементы		расцепитель минимал. напряж.(РМН)
Хар-ка встр. контактов ( КП / СК)
Хар-ка встр. независ. расцепителя (НР)
Хар-ка встр. расцеп. мин.напряж. (РМН)		РМН(230В.AC),
Хар-ка встр. расцеп. нулевого напряж. (РНН)
Род тока и номинальное напряжение главной цепи		400В(AC),
Вид привода управления		ручное управление (кнопки),
Исполнение по установке		стационарный,
Способ присоединения силовых цепей		переднего присоединения,
Предельная наибольшая отключающая способность, Icu		5кА(400AC),
Номинальная рабочая отключающая способность, Ics		75%
Индикация / измерение
Категория применения по ГОСТ Р 50030. 2		A
Степень защиты оболочки выключателя, IP		IP00
Диапазон рабочих температур, °C		от -40°C до +40°C
Климатическое исполнение и категория размещения		У3
Конструктивная особенность
Примечание
Альтернативные названия		АП50Б2М3ТН АП 50 Б АП50 50Б 2 М 3 ТН 2М 3ТН 3п 3p 63A
Родина бренда
Страна происхождения		Россия
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com		FK6.32.2.348
Статус компонента у производителя		Заказной
