Автоматические выключатели АП50Б — цена, характеристики, каталог автоматов АП50Б

1540.8 9921.6 23

Быстрый просмотр

Автоматический выключатель АП50Б-2МТ- 3.

5КР 40 А

Автоматические выключатели серии АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, а также для оперативных включений и отключений электрических цепей.
Используются для защиты потребителей в составе аппаратуры распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6 А до 63 А при напряжении до 400 В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 А до 63 А с напряжением до 220 В.

Преимущества выключателей АП50Б:

· повышенная степень защиты контактов;

· возможность подключения проводников без использования кабельных наконечников;

· регулировка тепловых расцепителей;

· независимый расцепитель;

· макс. расцепитель тока в нулевом проводе;

· расцепитель цепи управления;

· дополнительная оболочка (степень защиты IP54).

Отличительные особенности выключателей АП50Б:

· наличие на корпусе кнопок «включено – отключено»;

· большое количество уникальных типоисполнений;

· наличие только у выключателей АП50Б уставки 3,5 In рекомендует их к применению для защиты цепей, в которых возможны токи короткого замыкания низкого уровня (цепи управления, сигнализации, токоприемники малой мощности, удаленные от источников тока и т. п.).

Автоматические выключатели АП-50 изготавливают:

двухполюсные на поминальное напряжение переменного тока до 500 В при частоте 50 и 60 Гц и постоянного тока до 220 В и трехполюсные — на номинальное напряжение переменного тока до 500 В;
на номинальные токи фазных расцепителей максимального тока: 1,6; 2,5; 4; 6.4; 10; 16; 25; 40; 50 А; 63А.

по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей – неавтоматические выключатели на номинальный ток 50 А; с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн.

по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе.
Автоматы с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А. Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы;

по наличию расцепителей минимального напряжения 110; 127; 220; 380; 400и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника; без расцепителя минимального напряжения, с расцепителем минимального напряжения;

по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими; открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке.

Структура условного обозначения АП50 – 3МТХХХХ:
АП50 – серия выключателя;
3 – количество максимальных расцепителей тока: 3;
МТ – максимальные расцепители тока:
МТ – электромагнитные и тепловые;
X – дополнительные расцепители:
Н – минимальный расцепитель напряжения;
Д – независимый расцепитель напряжения;

О – максимальный расцепитель тока в нулевом проводе;
ХХ – климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке – УЗ, ТЗ, ХЛ5;
выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ-У2, Т2, ХЛ5;
Х – номинальный ток максимальных расцепителей тока: 1 – 1,6; 2,5; 4,0А; 2 – 6,3; 10,0; 16,0А; 3 – 25,0; 40,0; 50,0; 63,0А.

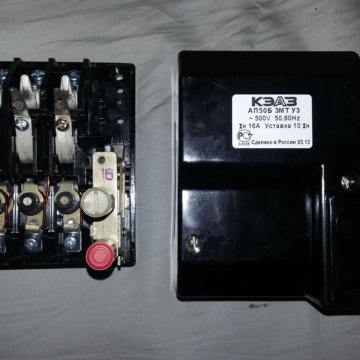

Автоматический выключатель АП-50 состоит из следующих основных узлов: механизма управления. контактной системы, дугогасительного устройства, расцепителей максимального тока.

AP50B 3MT 25A – Коммутационные устройства

Главная / Товары / Переключение устройств / AP50B 3MT 25A

* Изображения размещены только для иллюстрации. Внешний вид реального компонента может отличаться.

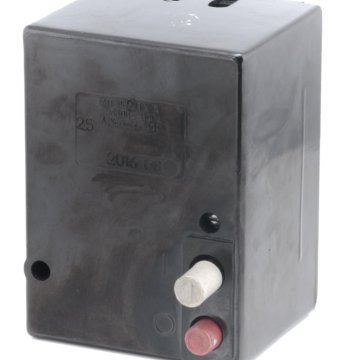

Автоматический выключатель для широкого спектра применений. Предназначены для защиты потребителей электроэнергии в жилых и нежилых зданиях в составе распределительной сети, а также в низковольтных промышленных распределительных устройствах. Автоматические выключатели АП50Б проводят ток в штатном режиме и отключают ток при перегрузке или коротком замыкании, а также могут включаться и выключаться вручную.

Device is compliant with GOST 9098-78

Technical parameters

0003

9 9 9 90 032 0320018

AP50B 2T

AP50B 2M

AP50B 2MT

AP50B 1M2TD

AP50B 3T

AP50B 3M

AP50B 3MT

AP50B2M3TN

3N50B0020

AP50B 2M3TD

AP50B 2M3TO

AP50B 3M3TS

Two-pole

Three-pole

Rated current, A

1. 6, 2.5, 4.0, 6.3, 10, 16, 25, 40, 50, 630018

Номинальное напряжение переменного тока, V

До 500

–

Trigger overcurrent, I/I _RATED

–

3.5 and 10

–

3.5 and 10

Тип расцепляющего элемента

Электромагнитный

–

+(2)

+(1)

–

+(3)

+(2)

+ (2)

+(2)

+(3)

Thermal

+(2)

–

+(2)

+(3)

–

+(3)

–

+(3)

Under-voltage

–

Shunt

–

3 –

–

Over-current in neutral wire

–

Control circuit

–

Accessories

Auxiliary contacts (2p), (1p)

2p( 1p)

2p (1p)

9p (1p)

2p (1p)

0020

2p (1p)

2P (1P)

2PS

(1P)

29002 2P (1P). Дополнительная оболочка (IP54)

+ 9003

.0002 +

Mass, kg

Without extra shell, up to, kg

1,3

С дополнительной оболочкой, до, кг

	Rated current, A
	1,6	2,5	4	6,3	10	16	25	40	50	63
Ultimate breaking capacity, kA
AC circuit, 380 V	0,3	0,4	0,6	0,8	0	00003	3. 0	3.0	5.0	5.0	5.0
AC circuit, 500 V	0.3	0.4	0,6	0,8	1,5	1,5	2,5 1 0002 2.5	2.5	2.5
AC circuit, 220V	0.5	0.7	1.0	1.4	2.5	2,5	2,5	2,5	2,5	2,5 0020
Durability
Switching, on-off cycles	20000				16000		10000
Total, on-off cycles	30000
