Плазменная резка металла – виды и особенности выбора оборудования

Блог

• 15.09.2022
• Posted by admin

12 Май

Плазменная резка металла – процесс, в ходе которого оборудование генерирует сжатую плазменную дугу, проплавляющую материал и удаляющую расплав из зоны реза. Эта технология считается наиболее универсальной в плане разрезаемых металлов, диапазона толщин и скоростей реза. Но все эти возможности обеспечиваются при условии выбора качественного и производительного аппарата.

Принцип действия установки

Конструктивно оборудование для плазменной разделительной резки металлов включает следующие компоненты:

• Источник питания – служит для подачи тока и напряжения для возбуждения дежурной и режущей дуги. Он может иметь крутопадающую вольтамперную или постоянную токовую характеристику.
• Плазмотрон – устройство для образования и стабилизации плазменной струи. Имеет сложную конструкцию, основными элементами которой являются сопло, катод, завихритель.
• Система охлаждения – предназначена для охлаждения кабелей и плазмотрона, которые подвержены чрезмерному нагреву. Установки мощностью от 100 А оборудуются водяным охлаждением, менее мощные аппараты – воздушным.
• Система воспроизведения или ЧПУ (числовое программное управление) – комплекс, обеспечивающий автоматическое движение суппорта с плазмотроном по заданному специальной программой контуру.
• Стол для резки (актуально для автоматических машин с ЧПУ) – представляет собой стальной настил для размещения металлопроката, который будет резаться.

Рисунок 1. Примерная схема оснащения участка по автоматической плазменной резке

Принцип работы заключается в образовании плазмы, которую плазмотрон формирует в струю направленного действия. Плазменная дуга прямого действия возникает при протекании тока от катода (неплавящийся электрод) на анод (стальную заготовку). За счет высокой плотности энергии и большой температуры (до 5000-30000 °C) плазма расширяется, что приводит к ее высокоскоростному (до 3 км/сек.) истеканию по направлению к металлопрокату.

Струя плазмы формируется небольшим отверстием в сопле и, благодаря направленному воздействию, мгновенно нагревает металл до температуры плавления, выдувая его из зоны реза.

Рисунок 2. Принцип работы устройств

Последовательность работы с установками следующая:

1. Подготовка – укладка металлического листа на рабочий стол, к которому подведен «плюсовой» провод, подключенный к источнику питания. «Минусовой» провод подключен к электроду в плазмотроне. Проверка работоспособности оборудования, целостности шлангпакетов и т.д.
2. Поджиг дежурной дуги за счет подачи высокого напряжения и возбуждение режущей дуги при касании пилотной к разрезаемому материалу.
3. Прожиг металла и движение плазмотрона по заданному контуру с постоянной скоростью и расстоянием между заготовкой и соплом.

Фото 3. Процесс разделительного резания струей плазмы

Применение установок

Плазменное оборудование для резки металла направленной струей плазмы широко применяется в разных отраслях промышленности:

• автомобиле-, судо-, авиастроение;
• строительная промышленность;
• металлообработка и изготовление металлоконструкций;
• металлургия;
• тяжелое машиностроение и т.д.

Фото 4. Плазменная резка в цеховых условиях

Также аппараты часто используют в небольших автомастерских, кузницах. Инверторы нередко применяют даже в быту, поскольку это эффективные устройства для разделительного резания конструкционных сталей и цветных металлов.

Виды станков

Станки для плазменной резки металла можно условно разделить на несколько категорий:

• Ручные аппараты – для раскроя металлопроката вручную, где весь рабочий процесс (скорость перемещения плазмотрона, зазор между соплом и заготовкой) контролируется человеком.

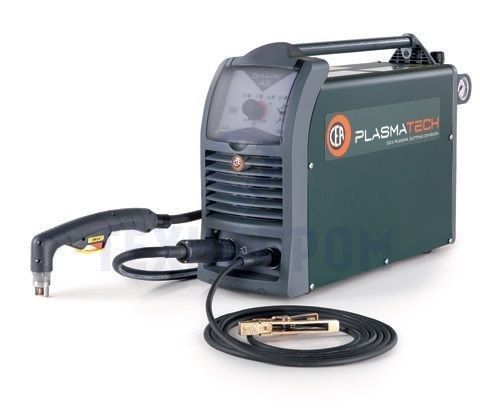

Фото 6. Инверторный аппарат для ручного плазменного резания

• Портативные устройства для продольного резания листов – для прямолинейного раскроя только в одном направлении. Обычно комплектуются направляющей, вдоль которой перемещается каретка с резаком.

Фото 7. Установка для прямолинейного раскроя листов «Грань»

• Устройства для резки труб – специальные машины для кольцевого резания и снятия фасок при монтаже магистральных трубопроводов. Представляют собой самоходные тележки, передвигающиеся по окружности с помощью приводной цепи.

Фото 8. Машина для резания труб «Орбита-М»

• Автоматические машины с ЧПУ – полностью автоматизированные установки для прямолинейного и фигурного раскроя. Рабочие параметры и контур перемещения суппорта с резаком задаются автоматически программой в зависимости от толщины и марки металла. Выпускаются в виде портальных, портально-шарнирных, шарнирных и портативных станков.

Фото 9. Портальная установка плазменной резки с ЧПУ

Стоимость станков для резки металла

Цена оборудования для разделительной плазменной резки металла зависит от рабочих параметров и функциональных возможностей:

• типа – ручной или автоматический с ЧПУ;
• максимального рабочего тока;
• ПВ (продолжительности включения) – бытовые (до 60 %), полупрофессиональные (от 60 до 80 %), профессиональные (80-100 %).

К категории бюджетных устройств относятся инверторные аппараты для ручного резания с максимальным ПВ 60 %. Рассчитанные на более интенсивную эксплуатацию модели относятся к средней ценовой категории. Машины с ЧПУ – самые дорогие, ими обычно оснащают крупные промышленные предприятия, где налажен массовый выпуск продукции. Поэтому важно изначально определить принципы выбора и предстоящей эксплуатации станков.

Лучшие производители плазменного оборудования

Плазменная резка считается одной из самых высокотехнологичных технологий раскроя, поэтому оборудование пользуется большим спросом. Оно производится как зарубежными, так и отечественными производителями. Стоимость импортных станков очень высока, поэтому большинство фирм и крупных предприятий отдают предпочтение российским маркам.

Одной из лидирующих отечественных компаний по разработке и производству установок плазменной резки считается ООО «ПУРМ». Она выпускает все виды оборудования – от ручных инверторных и трансформаторных аппаратов до труборезов и полностью автоматизированных машин с числовым программным управлением.

Видео о применении установок:

Преимущества станков марки ПУРМ:

• ориентированность на суровые условия эксплуатации;
• высокая точность и чистота реза;
• минимальное энергопотребление;
• простое обслуживание и эксплуатация.

Как выбрать установку для резки металла?

При выборе аппарата для плазменной резки изначально нужно определиться в следующем:

• Предполагаемые работы – только прямолинейный рез или с возможностью фигурного раскроя.
• Производительность – ручная или автоматическая резка, наличие ЧПУ, фотокопирования.
• Марки и максимальная толщина обрабатываемого материала – от этого зависит мощность и то, какой газ будет использоваться (сжатый воздух, азот, смеси на основе аргона и водорода или других газообразных веществ).

Также надо определиться с рабочими характеристиками устройства. К основным из них относится сила тока, поскольку она определяет диапазон разрезаемых толщин – чем этот показатель выше, тем толще металл можно будет резать.

ПВ (продолжительность включения) характеризует максимальные нагрузки, которые сможет выдержать оборудование – т.е. время его работы без перерывов на охлаждение. Обозначается в процентах – ПВ 80 % означает, что из 10-минутного рабочего цикла устройство может непрерывно работать на максимальных нагрузках на протяжении 8 минут. При превышении этого показателя возможен перегрев и выход из строя.

Наиболее частые поломки машин

На практике при эксплуатации плазменного оборудования чаще сталкиваются с такими проблемами:

• Перепады напряжения, превышающие установленный производителем диапазон.
• Физический износ узлов и механизмов, большое превышение установленного ресурса деталей.
• Короткие замыкания в электросети, что ведет к выходу из строя основных управляющих плат.

Однако все эти поломки устраняются, после чего станки могут работать дальше в стандартном режиме. Единственное – нужно своевременно менять расходные материалы (катод, сопло), что обеспечит стабильную работу оборудования и высокое качество плазменной резки.



Аппарат плазменной резки в Москве

Фильтровать по:

По умолчаниюЦене: сначала дешевлеЦене: сначала дорожеНаименованию: А-ЯНаименованию: Я-А

Резка металла требует наличия спецоборудования. Для этой цели применяют специализированный аппарат плазменной резки. Его принцип действия состоит в нагреве локальной части металла и последующее воздействие на нее плазменным резаком.

Чтобы облегчить процесс и минимизировать затраты при обработке металла используется насадка с электродом. Аппарат под действием напора воздуха образует ток, который нагревает насадку с электродом и путем преобразования в газ высокой температуры разрезает металл.

Для получения консультации по плазменным резакам и ценам, вы можете позвонить по телефону +7 (495) 104-88-55.

Виды аппаратов плазменной резки

Плазморезы можно разделить на два типа:

• трансформаторные – режут металл до 40 мм;
• инверторные – режут металл до 30 мм.

Инверторные аппараты имеют массу достоинств, главные из которых более низкая цена, экономное потребление электроэнергии, высокая результативность, компактные габариты.

Аппарат воздушно-плазменной резки способен обрабатывать любые металлы и сплавы. Он имеет высокую скорость работы, позволяет получать ровный и аккуратный срез без повреждения поверхности. Все аппараты разрабатываются с учетом вопросов безопасности использования.

Аппарат ручной плазменной резки применяется для обработки небольших участков металла, в том числе и труднодоступных. Вне зависимости от типа аппарата любой плазморез включает в себя сопло, электрод, резервуары для воды и газа, изоляцию сопла и электрода, камеру для плазмы. В зависимости от мощности агрегата определяется максимальное время его непрерывной работы.

Преимущества аппарата плазменной резки

У аппарата для плазменной резки металла присутствует масса достоинств:

• возможность обработки любых металлов и сплавов;
• не требуется проведение подготовительных работ;
• после обработки металла его можно сваривать любым способом;
• ровный и аккуратный срез после резки;
• отсутствие тепловой деформации металла;
• безопасность метода и высокая скорость проведения работы.

К ограничениям плазмореза относятся предельная толщина металла при обработке, наличие навыков резки. С первого раза могут быть небольшие погрешности, но после 2-3 операций можно научиться выполнять ровные аккуратные разрезы.

Купить аппарат плазменной резки

В каталоге интернет магазина вы можете выбрать и купить в Москве аппарат плазменной резки с требуемыми техническими параметрами. Цена аппарата плазменной резки зависит от мощности и дополнительных функций устройства.

По любым вопросам вы можете обратиться к нашим консультантам. Звоните +7 (495) 104-88-55.

Обращайтесь к нам – мы проконсультируем по всем вопросам, поможем выбрать и купить понравившийся товар, при желании можем сами доставить его.
