хорошо забытое старое. Где взять схему

Пирография – это одна из техник нанесения изображения на твердые поверхности из органических материалов при помощи нагретого до высоких температур предмета. В качестве основы для картины преимущественно используется древесина. Инструментом для выжигания является петля из закрепленная в специальном держателе. Выжигатель по дереву своими руками можно сделать разными способами и даже обеспечить программное управление устройства.

Однако такая схема является достаточно сложной, и для ее реализации потребуется недоступное для широких масс оборудование. Впрочем, можно сделать и достаточно простой выжигатель своими руками буквально из подручных материалов и блока питания. Он имеет и несложную принципиальную электрическую схему управления токами на первичном контуре.

Принцип действия пирографа

Возникает сразу два вопроса: как сделать выжигатель по дереву и как это все работает? Для того чтобы разобраться в этом, необходимо понять используемые в приборе физические принципы. В целом же, устройство работает следующим образом: из нихромовой проволоки разогревается переменным током до высоких температур. При соприкосновении с гладкой деревянной поверхностью происходит ее обугливание.

Степень воздействия на материал можно регулировать, варьируя время контакта, его усилие и параметры тока. Первые два показателя определяются на глаз по изменению цвета пластины. Регулировка тока производится установленным на корпусе прибора. Опытные мастера пирографии подбирают ток однажды в начале работы над изображением, а затем только управляют держателем.

Материалы и комплектующие для самодельного выжигателя

Классическая схема выжигателя по дереву промышленного изготовления сложна для реализации в кустарных условиях. Она была модернизирована народными умельцами, в итоге управление токами перенесено с выхода вторичной на вход первичной обмотки. Так устроен регулируемый паяльник. Для достаточно грубого нагревательного элемента, каковым, по сути, является кусок нихромовой проволоки, форма выходного напряжения не имеет особого значения.

Куда важнее возможность более или менее точной настройки и стабильности напряжения. Достигнуть необходимых показателей проще, варьируя показателями первичного контура. Особое значение имеет во вторичной обмотке – оно должно быть достаточным, чтобы выдержать нагрузку тока на нагревательном элементе. Расчеты значений производятся по формуле, где сопротивление равно отношению напряжения к силе тока (закон Ома).

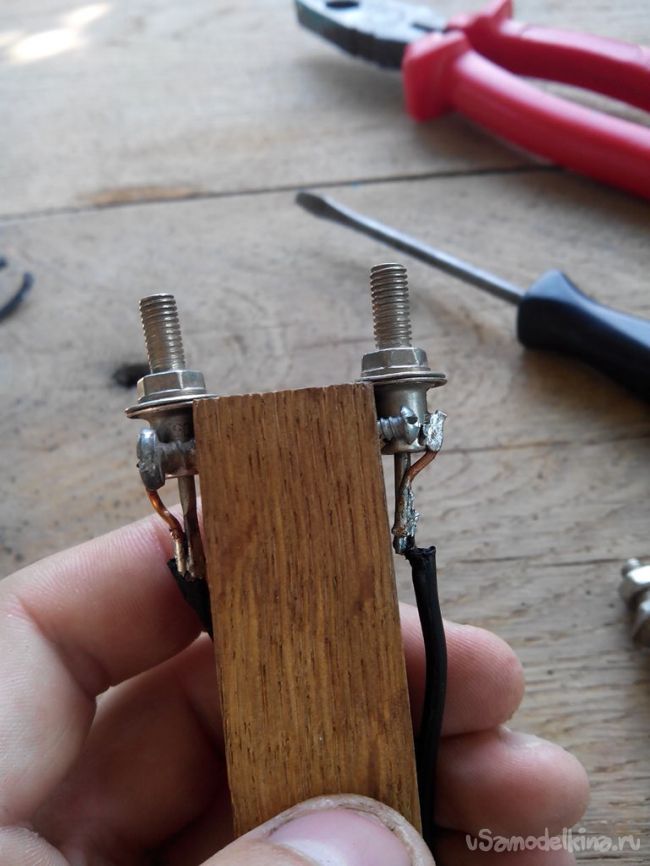

Изготовление держателя для пирографа

Основу его составляет ручка из прочного диэлектрического материала. Это может быть и готовая ручка паяльника из дерева или термостойкого полимера. Напряжение к инструменту подается по электрическому двухжильному проводу с двойной изоляцией типа ПВС. Сечение проводника должно быть не менее 1 кв. мм, что вполне достаточно для обеспечения безопасной работы мастера пирографии.

Выжигатель своими руками делается таким образом, чтобы исключить возможность поражения человека электрическим током. Важная деталь – держатель для нихромового нагревателя, который является ничем иным, как куском спирали накаливания для электроплитки открытого типа. Он фиксируется на плате из текстолита или другого материала, стойкого к высоким температурам.

Наилучшие крепления для элемента накаливания – электромонтажные клеммы с фиксирующими винтами. Они изымаются из пластикового корпуса и крепятся к изолятору. С одной стороны в них вставляется питающий провод, пропущенный через ручку, а с другой стороны – нихромовый нагревательный элемент. После сборки пластина аккуратно вводится в полость ручки и закрепляется там.

Сборка и настройка пирографа

Самодельный выжигатель по дереву состоит из блока питания и держателя с нагревающим элементом. Подключение его производится ко вторичной обмотке понижающего трансформатора. Для этого используются установленные на плате стандартные винтовые электромонтажные зажимы. Первичный контур трансформатора управляется несложной электрической схемой из трех сопротивлений, такого количества емкостей и двух триодов.

Выжигатель по дереву своими руками монтируется в пластиковый или металлический корпус. Для сборки схемы управления может использоваться либо произведен так называемый навесной монтаж. После сборки осуществляется подключение и настройка прибора. Она сводится к проверке пределов регулирования напряжения на выходе вторичной обмотки, они должны вкладываться в промежуток от 3 до 8 В.

Применение аппарата по назначению

Выжигатель по дереву, своими руками изготовленный, используется для создания картин и иных изображений. Порядок работы с ним выглядит следующим образом: фотография переносится с бумаги на подготовленную поверхность при посредстве обычной копирки. Затем при помощи хорошо разогретого устройства наносятся линии, штрихи и точки, которые и создадут целостное изображение.

Заключение

Выжигатель по дереву, своими руками собранный из доступных материалов, станет отличным инструментом для творческого развития личности. Это занятие в равной мере увлекательно и для взрослого человека, и для ребенка. Рост мастерства художника происходит в ходе появления и закрепления навыка работы с прибором.

Сегодня многие люди, как взрослые, так и дети, хотят выжигать по дереву. У этого вида хобби даже есть название – пирография. Еще с древних времен возник данный вид искусства, его суть заключается в изображении рисунков на дереве на твердой поверхности так, чтобы запечатлеть картинку на длительное время. Для этого используют сильно разогретый предмет, который будет плавить поверхность, тем самым оставляя следы.

Какие материалы необходимо использовать? В качестве основы для будущего изображения выбирают в частности древесину, так как это один из самых податливых, дешевых и наиболее доступных материалов для выжигания.

Несомненно, каждый человек хоть раз, но все же видел в живую плоды пирографии. В переводе это слово означает изображение с помощью огня. Выглядит действительно завораживающе.

Наверняка каждому человеку приходилось не раз удивляться красоте рисунков и узоров на дереве. Выжигание по дереву, как и рисование – кропотливый и большой труд. Те, кто творят с «помощью огня», как и скульпторы с художниками – очень восприимчивы к окружающему миру, ведь это есть основное условие, чтобы создавать шедевры. Шедевр, в данном случае – не просто изобразить чье-то лицо или элемент природы, а передать каждую черточку, даже самую мелочь, отобразить настроение, выражение глаз (если это человек). И все это на одной маленькой дощечке.

Есть несколько видов выжигания

С помощью магазинного устройства (имеется в виду купленный в магазине по разработке какой-либо компании).
– Используя самодельные выжигатели по дереву (то есть тот элемент, который вы изготовите из своих материалов).
– С помощью солнца и линзы. Этот способ используют многие дети, которым нечего делать на солнышке, но его применяли еще древние люди для получения костра или передачи любой информации другим племенам с помощью рисунка на коре.

На сегодняшний день, самым актуальным является самодельный выжигатель по дереву, так как солнце есть не всегда, и мы не древние люди в безвыходной ситуации. А при покупке нового устройства придется потратить немалую сумму денег.

Чтобы сделать его самостоятельно, необходимо иметь понятие об устройстве любого магазинного аналога. При правильном подходе можно разработать более функциональные и качественные выжигатели по дереву.

Из чего состоит магазинный элемент?

Его мы можем рассмотреть только внешне. А внутреннюю часть можно увидеть на чертеже. Схема выжигателя по дереву представлена ниже на фото.

Кстати, в магазинах продают чаще всего электроинструменты. Поэтому стоит просматривать основные детали, в том числе и трансформатор для выжигателя по дереву. Также для расширенного понятия об этих элементах стоит обратить внимание на инструкцию по эксплуатации. Там обязательно будут прописаны основные детали и материал, из которого они изготовлены.

Как сделать выжигатель по дереву своими руками?

Для реализации этой идеи необходимо применить немало сообразительности и усидчивости, так как это дело не из самых легких, а схема очень запутана. Во время изготовления придется применить разнообразное оборудование, которое не доступно в обычной продаже.

Что понадобится для этого?

Все зависит от того, какие вы решите сделать выжигатели по дереву. Единственное, что пригодится в любом случае – нихромовая проволока. Следующие из обязательных запчастей – батарейка и провод. Батарейка желательно аккумуляторного типа, так как при постоянной работе с устройством израсходуется много обычных батареек, что может значительно ударить по карману.

К проводу также есть требования. Хороший провод – залог вашей безопасности, поэтому стоит подойти к этому вопросу очень ответственно.

Где найти схему для разработки?

Схему можно разработать самому. В нашей статье можно найти много разнообразных видов схем – от самых элементарных до достаточно сложных. Все эти изобретения были рассчитаны под характер разработчика, естественно. Вы без проблем можете выбрать себе любую из схем и работать по ней.

Стоит напомнить, что каждый человек – индивидуальность, а значит, у каждого свой характер и свои требования к жизни. В таком случае, стоит об этом вспомнить, просмотреть большое количество предложенных вариантов схем и создать свою собственную, даже если она будет немного сложнее и требовательнее, чем остальные.

Естественно проще выполнить свою идею будет людям, которые близко знакомы с физическими законами, а особо – с электрическими цепями. Если же вы не разбираетесь в этом – нет проблем, можно найти информацию о графическое изображение схем, разобраться с изображениями и узнать, что есть что в реальности.

С чего стоит начать?

Нужно начинать с моделирования выжигателя сначала в голове, а затем на бумаги. Когда есть четко поставленные идеи, можно приступать к поиску деталей для устройства. Это займет не так уж и много времени, так как основные запчасти есть у каждого в доме. Конечно, сложнее будет, если вы выберете пирограф с возможностью смен насадок, изменением температуры.

Как сделать самый простой выжигатель?

Наверняка у многих нет большого количества времени, чтобы сделать сложный вариант выжигателя. Поэтому рассмотрим походный вариант.
Для изготовления устройства нам понадобится:

Игла от медицинского шприца;
– одна швейная иголка;
– аккумуляторная батарейка на 9 Вольт;
– двойной провод.

Игле стоит выделить большее внимание, так как от ее качества будут зависеть качество ваших шедевров в будущем. Желательно чтобы она была острой и тонкой. Во время работы нагреваться докрасна будет именно игла из-под шприца. Вторая будет еле соприкасаться с ней. Это вызовет сопротивление и будет способствовать прогреванию иглы.

В изготовлении пригодится и колпачок от шприцевой иглы, а также швейная иголка (с вдетой ниткой). Необходимо проткнуть иголкой крышечку и протянуть до конца нитку – так, чтобы игла плотно прилегала к колпачку. Для закрепления следует обмотать ее остатком нитки. При этом игла должна выходить за пределы колпачка и располагаться строго параллельно ему.

Далее вернемся к шприцевой детали. Конусообразный колпачок ни к чему, поэтому его необходимо устранить. Эту иглу приматываем к противоположной стороне колпачка уже другой ниткой, параллельно швейной игле. Теперь необходимо слегка согнуть кончик иглы так, чтобы он касался своим кончиком швейной иглы. Как было выше сказано – чем меньше площадь соприкосновения между играми – тем лучше это для скорости разогрева.

Следующий шаг

Далее необходимо взять качественный двойной провод. Его необходимо зачистить с двух сторон и сделать два отверстия в колпачке, чтобы вывести провод наружу. Выполнив это, необходимо подключить каждый провод к соответственной игле. Желательно прикрутить провода очень крепко, так как от этого зависит качество провождения тока.

Для безопасности и качества необходимо окончательно закрепить провод (включая нити) изоляционной лентой.

Под конец работ необходимо использовать ненужную кнопку (желательно от старого магнитофона) и аккумуляторную батарейку. Главное – не перепутать полярность, иначе самодельный аппарат не будет нагреваться (точнее, его наконечник).

Все, готово! Осталось только опробовать сделанный прибор в работе.

Подведение итогов

Стоит отметить, что сейчас выжигание – это не только вид провождения времени, но и способ заработка. С каждым днем возрастает спрос на выжигание портретов и пейзажей. Теперь данное занятие соперничает с резьбой по дереву. Резьба по дереву изначально была создана, чтобы разнообразить интерьер старинных домов девятнадцатого-двадцатого столетия. Ведь когда в магазинах не было красивой мебели, ее создавали сами. Недавно начали пробовать использовать вместо резьбы по дереву выжигание на мебели. Это решение сделает интерьер не только красивым, но и уникальным.

Цена зависит от количества необходимых штрихов и требований к качеству работы.

На самом деле можно сделать любые выжигатели по дереву за небольшие сроки. Нарисованный эскиз или чертеж значительно упростит сборку или даже создание своей модели устройства.

Не суть важно, какой сложности будет его модель, самое главное в этом аппарате – правильность сделанного наконечника. Именно это может повлиять на качество ваших будущих картин. Выжигатель узор по дереву выполняет очень точно, поэтому иображение может быть любой степени сложности.

Кстати, как показано на предыдущих фотографиях, форму наконечника для данного электрического прибора можно менять в зависимости от сложности работы.

Итак, мы выяснили, как изготовить электрический выжигатель по дереву своими руками.

Все фото из статьи

В художественной графике существует такой термин, как пирография, который буквально обозначает рисование огнём и для этого используют самодельный или профессиональный выжигательный аппарат по дереву. Но при этом не следует забывать, что здесь может происходить не только отделка цельной древесины, но также фанеры и пробки, кожи и плотной ткани, картона и фетра.

Только сам наконечник инструмента, конечно, будет отличаться по величине и даже по конфигурации. Мы расскажем вам, какие бывают виды приборов и можно ли их сделать самостоятельно, а также предлагаем вашему вниманию видео в этой статье.

Инструменты для пирографии

Виды выжигателей

Примечание. Вне зависимости от марки или даже бренда производителя, все выжигательные приборы могут быть разными не только в соотношении цена – качество, но и по способу нанесения рисунка.

• Самый распространённый прибор для выжигания по дереву, это аппарат с нихромовой петлёй, которая как раз и является носителем высокой температуры, действуя по принципу спирали – на замыкание, то есть, она нагревается во время замыкания через неё ноля и фазы . На заводских устройствах зачастую есть переключатель мощности, который может быть плавным или шаговым (щелчковым), что, по сути, не имеет никакой разницы.

  Основное удобство проволочной петли заключается в том, что её накал и полное остывание происходит за несколько секунд, следовательно, вам не придётся держать постоянно такое устройство во включенном состоянии, а это, в свою очередь, положительно отразится на расходе электроэнергии.

• Кроме того, для ручной работы используется аппарат со сменными насадками, как на фото вверху, который также может быть задействован в качестве паяльника при работе с оловом и канифолью (электрические устройства и платы) . Такое устройство и нагревается тоже, как обычный паяльник, при помощи вмонтированной спирали у держателя насадки, поэтому, процесс прогрева и остывания происходит достаточно долго и при работе его обычно не отключают от сети.
  Но этот недостаток в некоторой степени компенсируется переключателем мощности и чтобы насадка полностью не остывала, тумблер переводят на самый слабый режим, хотя замену насадок лучше производить в холодном состоянии, так как металл при нагревании расширяется и можно разломать держатель.

• Кроме обычных, заостренных насадок, на выжигатель, работающий по принципу электрического паяльника, можно надевать насадку в виде клейма, то есть, это будет та же самая насадка, только с окончанием в виде плоскости с рельефным изображением . Такие приборы чаще всего применяются для маркировки или серийного производства каких-либо поделок и работают от сети 220В.

• Конечно, самый дорогой инструмент, это станок — выжигание лазером по дереву с высокой точностью достижимо только при механизированной обработке с числовым программным управлением . Преимущество пирографа состоит в том, что он управляется через компьютер, и вы сможете закачать туда программу с нужным вам изображением (рисунком или надписью).

Собираем прибор самостоятельно

Примечание. Чтобы сделать электровыжигатель по дереву своими руками в данном случае нам понадобится паяльник, старый блок питания, например, от шуруповёрта или мобильного телефона (в нашем случае это будет зарядное от айфона 5,1В 2А), две толстые иглы (от шприца и швейную) и шпажка для барбекю.
Кроме того, нам нужны сапожные нитки, флюс (канифоль) и припой (олово).

Для начала от иглы для шприца откусываем насадочный раструб – он нам не понадобится, но второй экземпляр лучше всего взять не медицинский, а для шитья.

Теперь берём шпажку для барбекю (её, кстати, можно сделать и своими руками, отколов кусок сосновой деревянной рейки) и приматываем к ней синтетической сапожной ниткой иглы так, чтобы они располагались вдоль деревянного держателя на противоположных сторонах, как это показано на фотографии выше. При этом постарайтесь, чтобы швейная игла оказалась чуть-чуть длиннее медицинской, примерно, на 2 мм.

Теперь нам нужно аккуратно подогнуть кончик швейной иглы к медицинской, чтобы её остриё попало как раз в выпускной срез отверстия (так фиксация будет более надёжной). Но не старайтесь замыкать концы так, чтобы они были в напряжении – вполне достаточно будет лёгкого касания.

Решил я как-то сделать самодельный выжигатель по образцу советского выжигателя «Вязь». В далеких 90-х годах подарили мне выжигатель по дереву «ВЯЗЬ» на день рождения. Как сейчас помню – оранжевый корпус — точь в точь как на фото внизу (фото из интернета). Но в то время интерес у меня был не к самому выжигателю , а скорее к тому как он устроен. Короче со временем раскурочил я его до «канцура» в детстве, сам теперь не понимая зачем. Как говорится остались от козлика рожки да ножки -до сегодняшнего дня дожил один только трансформатор. И вот по прошествии надцати лет решил я исправить содеянное и собрать ремейк этого замечательного выжигателя . Захотелось сделать выжигатель собственными руками практически с нуля . Только вот регулятора мощьности – проволочный потенциометр достать не удалось и в место него применил регулятор яркости освещения – простой китайский диммер на симисторе.

Схема выжигателя по дереву.

Выжигатель по дереву собран по простой схеме диммера, в нагрузке которого стоит понижающий трансформатор 220/4 вольт .

В приципе можно купить обычный диммер — регулятор ламп накаливания для освещения помещений. Его схема идентична приведенной здесь.

Трансформатор взят от оригинального старого выжигателя ВЯЗЬ — 220/4 вольт. Однако можно применить аналогичный трансформатор или же намотать его самостоятельно, взяв для вторичной обмотки провод около 1.5 мм в диаметре. Количество витков подобрать экспериментально, чтобы на выходе было 4 вольта.

Монтаж выполнен навесным способом, без применения какой либо платы. На лицевой панели самодельного выжигателя закрепляется выключатель питания и переменный резистор регулировки мощности (в нашем случае температуры жала выжигателя). Монтаж фактически выполнен на клеммах выключателя и переменного резистора.

Симистор установлен на минимальном радиаторе.

Рукоятка выжигателя.

Рукоятка жала выжигателя сделана из корпуса маркера, в который плотно вставлен прямоугольный кусок фольгированого текстолита с двумя дорожками. Можно использовать двухсторонний текстолит. К этим двум дорожкам с одной стороны припаяны латунные штыри с болтиками от обычной штепсельной вилки 220V, к болтикам которой прикручивается жало из нихромовой проволоки. С другой стороны к дорожкам текстолита припаяны концы провода, идущие к вторичной обмотке трансформатора. И вся эта конструкция находится внутри корпуса маркера. Штыри из корпуса маркера должны выступать на некоторое расстояние, чтобы дистанцировать нихромовое жало и корпус маркера для предотвращения его оплавления. То есть жало не должно располагаться непосредственно близко к пластмассе корпуса маркера.

Корпус выжигателя.

Корпус выжигателя изготовлен из фанеры 10 мм. Электролобзиком выпилены необходимые части корпуса, торцы зашлифованы ленточной шлифовальной машинкой в необходимый для сборки размер, промазаны клеем ПВА и стянуты шурупами- саморезами с потайными головками. Сушка около суток. После сушки корпуса выполнена шлифовка плоскошлифовальной машинкой плоскости разъема двух половинок – крышки и корпуса. Корпус и крышка посажены на миниатюрные навесы. Вся эта конструкция так же в сборе обработана ленточной шлифовальной машинкой под единый форм – фактор со снятием некоторого определенного количества стружки. В результате имеем отличный самодельный корпус для выжигателя с хорошо подогнанной плоскостью разъема и ровными сторонами.

Корпус выжигателя вскрываем морилкой несколько раз до получения желаемого оттенка.

Сушим корпус. При высыхании морилки волокна древесины поднимаются, образуя бархатную поверхность. Такую поверхность вскрывать лаком нельзя. Вспученные волокна древесины будут иметь ужасный вид. Корпус необходимо заполировать. Для этого берем небольшой деревянный брусок, удобный для удерживания в руке, как бы приминает его уголок об другую деревяшку и потом натираем ним деревянный корпус. То есть натираем корпус закругленный углом бруска — как бы приминаем вспученные волокна, поднятые морилкой. Полировку следует проводить вдоль направления волокон древесины с применением равномерного умеренного усилия по всей поверхности корпуса. Процесс долгий и кропотливый, но результат стоит того. Так же рекомендуется для начала потренироваться на образце для предотвращения порчи корпуса выжигателя при отсутствии опыта.

Закончив полировку покрываем корпус лаком. Я рекомендую полуматовый паркетный лак. Он придает отличный вид и на нем не так будут заметны царапины в будущем.

Я и Диод. © сайт.

Недавно решил сделать выжигатель для своего сына. Ещё им можно резать пластмассы при изготовлении корпусов, можно также паять, и даже вырезать текстолит. За основу взял электронный трансформатор и схему управления мощностью. Схема выжигателя Устройство имеет два режима работы. В первой позиции переключателя, он работает в половину мощности: примерно в 30W. Во второй – 70W. Желтый светодиод светит в обоих режимах, красный, только во втором. Светодиоды индикации любые, не яркие. Чтобы изготовить выжигатель вам понадобится импульсный блок питания (ИБП) китайского производства, на 60 ватт, для галогенных ламп. При выборе трансформатора, нужно учесть тот факт, что он не должен иметь защиты от КЗ. На нашем сайте есть информация о переделке таких трансформаторов, для . Сначала вынимаем плату из корпуса и выпаиваем выходной трансформатор. Она вполне справляется в роли электровыжигателя. Сняв трансформатор, его надо разобрать. Разобрав его, снимаем вторичную обмотку, и на ее месте наматываем 4 витка многожильного провода, сечением 3 мм2. Для этого, подходит электрический кабель. Предварительно снимается изоляция, и на ее месте, одевается термоусадочный кембрик, подходящих размеров. Наматываем четыре витка, с отводом от третьего. Напряжение на последнем витке будет составлять примерно 9,0-10,5 вольт. Остается собрать обратно трансформатор и залудить выводы. Для корпуса электровыжигателя нам понадобится алюминиевая мебельная нога. Корпус послужит термоотводом для транзисторов, которые очень сильно греются. Высота квадратной ноги = 100 мм. Также решается вопрос лицевой панели. Для этого, разбираем ногу, и оставляем пластмассовую заглушку с которой срезаем часть – так чтобы вместились все компоненты изделия. Дальше, радиатор для транзисторных ключей – также алюминиевый. Радиатор должен вплотную соприкасаться с корпусом, так тепло будет распределятся равномерно, с большей эффективностью по всему корпусу, не требуя громоздких радиаторов. П-образный профиль соединяется с пластиной радиатора с небольшим зазором через небольшие шайбы и далее прикручиваем это к пластине входящей в комплект ИБП. Транзисторы и плата крепятся обязательно через изолятор. Просверливаем отверстия в пластмассовой лицевой панели, под переключатель режимов работы выжигателя – под провода и под светодиоды. Светодиоды с ограничительными резисторами соединяем термоклеем. Далее закручиваем переключатель и соединяем пайкой все провода. Надо использовать как можно более мощный тумблер, так как иначе контакты будут перегреваться. К корпусу, в качестве ножек приклеиваем самоклейки из пробки или силиконовые. В качестве рукоятки, применил готовую ручку от выжигателя промышленного производства. А если изготовить ее самому, то подойдет рукоятка от сгоревшего паяльника. Или вырезаем ее из текстолита, дерева с фторопластовым наконечником подходящей толщины. Крепление для нихрома – клеммы электроколодок. Нихром для наконечников диаметром в 1 мм нашел на радиорынке. Подойдет и от разных нагревательных приборов. Его надо согнуть и сплющить кончик при помощи молотка. Провод для электрического выжигателя надо подобрать с большим сечением и наиболее гибкий. Иначе он будет греться. Естественно, электровыжигатель будет работать перерывами, примерно в 15-30 минут. Во первых, КПД очень низкий, что приводит к большим тепловым потерям. А во вторых, рукоятка будет греться, что принуждает к цикличной работе с ним. Для более удобного пользования, советую приспособить кнопочную педаль (от швейной машины или от какого-нибудь станка) или кнопочный выключатель питания, и т.д. Этот прибор прост в изготовлении, благодаря готовым решениям для его сборки. Его может изготовить любой начинающий, с минимальными навыками в электронике. Главное соблюдать правила безопасности при работе с ним. Ведь температура наконечника достигает 500 градусов. Автор проекта: Флорин Матиенку.

Выжигатель своими руками: этапы сборки, схема и видео

Перейти к содержимому

Содержание: [скрыть]

1. Разработка электрической схемы
2. Подготовительные работы
3. Процесс сборки

Пирография, или выжигание по дереву, — увлекательное, интересное хобби. Его осваивают те, кто любит художественное искусство. Письмена, в которых впервые упоминаются выжженные огнем узоры, датируются 700 г. до н. э. Выжигательный аппарат был изобретен в начале XX века. Первые устройства изготавливались из стеклянной емкости, дополненной двумя резиновыми трубками. На конце одной из трубок крепился резиновый шар для нагнетания воздуха, на конце другой располагался платиновый наконечник, соединенный с рукояткой.

В середине XX века появился электрический выжигатель нового образца, ставший прототипом современного аппарата. Самобытный вид прикладного искусства стал доступен детям.

Конструкция с тех пор претерпела немалые изменения. Производители устанавливают регулятор мощности. С его помощью можно плавно настраивать температуру рабочей иглы. Это позволяет наносить узор на любой подручный материал. В продаже можно встретить модели с большим количеством насадок. За счет разнокалиберных перьев существует возможность формировать штрихи разного размера, придавать рисунку объем.

Несмотря на достаточный выбор среди заводских аппаратов, многие мастера хотят сделать выжигатель по дереву своими руками. К этому прибегают в основном опытные художники.

Часто обнаруживаются неполадки со стороны встроенного трансформатора, приходится самостоятельно решать проблему.

Некоторые мастера хотят дополнить имеющийся простенький выжигатель специальным устройством, с помощью которого можно настраивать степень нагрева иглы. В статье предоставлено практическое руководство по сборке мини-выжигателя по дереву из подручных средств.

Разработка электрической схемы

При сборке самодельного выжигателя необходимо иметь знания в области радиоэлектроники. Это позволит разработать электрическую схему. Если навыков в этой сфере нет, можно воспользоваться схемой, представленной ниже.

Схема может быть простой или достаточно сложной, рассчитанной под требования разработчика. Задача — подобрать самый приемлемый вариант, реализовать его на практике.

Подготовительные работы

Перед тем как сделать выжигатель, нужно спланировать процесс, собрать необходимые материалы, приспособления. Набор комплектующих зависит от того, какой тип устройства планируется сделать. Если нужен выжигатель с регулировкой температур, придется найти диммер, светорегулятор, или аналогичный по функциональному направлению механизм. Также нужно подготовить:

• иглу швейную;
• иглу съемную от шприца;
• блок питания;
• паяльный прибор.

Для работы необходимо взять старое зарядное устройство от мобильного телефона. Для самодельного выжигателя хорошо подойдет блок питания от iPhone. Его напряжение на выходе составляет 5,1 V и 2 А. Чем мощнее будет зарядка или аккумуляторный блок, тем лучше. Если такого устройства нет, можно использовать зарядку для шуруповерта или другого схожего компактного инструмента, который не работает или не используется из-за ненадобности. Также необходимо найти в хозяйстве или купить в магазине шпажку для барбекю, нитки высокой прочности, флюс, припой.

Игла — один из основных элементов самодельного выжигателя по дереву. К ее выбору стоит подходить ответственно. Именно от этой детали зависит, насколько утонченным будет орнамент, миниатюрный силуэт, нанесенный на деревянную поверхность. Рекомендуется отдавать предпочтение тонкой и острой игле. Хороший вариант — медицинская иголка. Она будет раскаляться до максимальной температуры, равномерно прогревать швейную иглу, которая будет выжигать рисунок на обрабатываемом материале.

Процесс сборки

Для начала нужно взять круглые плоскогубцы или слесарные клещи. С их помощью откусывается носик медицинской иглы. Затем строго параллельно две иглы прикрепляются к шпажке для барбекю, фиксируются при помощи крепкой нити. Конец швейной иглы аккуратно сгибается до тех пор, пока он слегка не коснется кончика медицинской иголки.

Затем необходимо подсоединить провода от зарядного устройства к иглам. Полярность не имеет значения, провода можно подключать произвольно.

Чтобы электровыжигатель служил долго и надежно, места соединения необходимо правильно обработать. Для этого на них наносится небольшое количество флоса, затем они залуживаются.

Провода для выжигателя припаиваются поочередно, прикрепляются на деревянные шпажки, фиксируются нитками. Лишние выступающие концы шпажек обрезаются. Для большей надежности нитки можно обработать суперклеем, защитить термоусадочной трубкой. После этого этапа прибор готов, его можно использовать по назначению.

На рисунке представлен пример выжигателя.

Принцип действия устройства не отличается от принципа действия заводского аппарата. Несмотря на то что зарядка имеет всего лишь 2 А и 5,1 V, в момент подачи электрического тока тонкостенная пустотелая игла от шприца интенсивно нагревается, передает накал швейной иголке. Выжигатель компактен, на практике показывает отличную работу, позволяет наносить на деревянную поверхность штрихи толщиной 10 мм.

Чтобы лучше разобраться в процессе сборки, можно посмотреть видео.
