Аппараты для ручной дуговой сварки MMA — Вектор Групп

Главная
Продукция
Сварочные аппараты OTC Daihen
Аппараты электродуговой сварки MMA

DTX 1600

Арт.

DTX-1600-SET

DTX 2000gen

Арт. DTX-2000gen-SET

DTX 2500

Арт. DTX-2500-SET

В каталоге нашей компании представлено высокотехнологичное современное оборудование для ручной сварки MMA от ведущего японского производителя OTC Daihen.
Основными достоинствами аппаратов для ручной дуговой сварки являются:

Доступность.
Мобильность и небольшой вес.
Возможность эксплуатации в любых условиях.
Простота.

Использование аппаратов для сварки MMA этого бренда позволяет значительно повысить эффективность производственного процесса. Они выгодно отличаются точностью сборки, возможностью регулирования параметров, а также наличием специального функционала, благодаря которому можно добиться отличного качества сварных швов независимо от расположения деталей в пространстве.
Приобрести сварочный аппарат для ручной дуговой сварки можно обратившись к специалистам «ВЕКТОР ГРУПП».

Аппараты дуговой сварки (TIG, MMA)

Назад в Сварочное оборудование

Сортировать:

По наличию
По рейтингу
По цене ↑
По цене ↓
По алфавиту

Показывать:

Сварочный аппарат инверторный САИ 250 Ресанта 65/6

Бренд: РЕСАНТА

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: САИ 250

14 190 р. 3 шт.

В корзину

Купить в 1 клик

Инвертор сварочный Сварог REAL ARC 200 (Z238N) 95726

Бренд: Сварог

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Вес нетто, кг: 4.6

Тип: Array

Артикул: 95726

9 720 р. 2 шт.

В корзину

Купить в 1 клик

Аппарат ручной дуговой сварки ПТК МАСТЕР ARC 200 FD20 005.100.151

Бренд: ПТК

Похожие товары: Array

Артикул: 005. 100.151

10 250 р. 1 шт.

В корзину

Купить в 1 клик

Инвертор сварочный CUT 45 “PRO” (L202)

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: 92570

1 шт.

Заказать

Инвертор сварочный ARC 250 “REAL” (Z244) 95490

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: 95490

25 860 р. 1 шт.

В корзину

Купить в 1 клик

Сварочный инвертор Aurora MAXIMMA 1600 18395

Бренд: AURORA

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Тип: Array

Артикул: 18395

9 500 р. 1 шт.

В корзину

Купить в 1 клик

Сварочный инвертор Aurora MAXIMMA 2000 без кейса 27281

Бренд: AURORA

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: 27281

11 800 р. 1 шт.

В корзину

Купить в 1 клик

Сварочный аппарат аргоно-дуговой REAL TIG 200 P AC/DC (E20101) Сварог 95484

Бренд: Сварог

Похожие товары: Array

Артикул: 95484

60 310 р. 1 шт.

В корзину

Купить в 1 клик

Инвертор сварочный ARC 200 “REAL” (Z238N) Black Сварог

Бренд: Сварог

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Вес нетто, кг: 4. 6

Тип: Array

Артикул: 95882

11 570 р. 1 шт.

В корзину

Купить в 1 клик

Сварочный аппарат аргонодуговой сварки Aurora PRO INTER TIG 200 AC/DC PULSE 10052

Бренд: Aurora PRO

Материал сварки: Array

Класс применения: Полупрофессиональный

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Тип: Array

Артикул: 10052

55 200 р. 1 шт.

В корзину

Купить в 1 клик

Аппарат сварочный инверторный MIG/TIG/MMA, 220V NORDBERG WMI121

Бренд: NORDBERG

Похожие товары: Array

Артикул: WMI121

12 136 р. под заказ

В лист ожидания

Аппарат аргонодуговой сварки ПРОФИ TIG 200 P AC/DC ПТК 005.200.401

Бренд: ПТК

Похожие товары: Array

Артикул: 005.200.401

56 490 р. под заказ

В лист ожидания

Сварочный аппарат серии TECH TIG 315 P AC/DC (E103) Сварог 90964

Бренд: Сварог

Сила тока: Array

Похожие товары: Array

Напряжение: 380В

Артикул: 90964

142 040 р. под заказ

В лист ожидания

Инвертор сварочный ARC 250 “REAL” (Z227) 95492

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: 95492

37 350 р. под заказ

В лист ожидания

Инвертор сварочный ARC 220 “REAL SMART” (Z28403) Сварог

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: 97993

14 410 р. под заказ

В лист ожидания

Сварочный инвертор АВРОРА Вектор 2200

Бренд: AURORA

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: 7127122

9 300 р. под заказ

В лист ожидания

Сварочный инверторный аппарат MMA, 220V NORDBERG WA200

Бренд: NORDBERG

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: WA200

6 882 р. под заказ

В лист ожидания

Сварочный инвертор Сварог PRO TIG 200 P DSP (W212)

Бренд: Сварог

Материал сварки: Array

Класс применения: Полупрофессиональный

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: 90925

54 040 р. под заказ

В лист ожидания

Инвертор сварочный ARC 200 “REAL SMART” (Z28303) Black (маска+краги) Сварог

Бренд: Сварог

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: 97886

14 120 р. под заказ

В лист ожидания

Сварочный аппарат дуговой сварки REAL TIG 250 (W229) Сварог 96629

Бренд: Сварог

Материал сварки: Array

Класс применения: Полупрофессиональный

Сила тока: Array

Похожие товары: Array

Напряжение: 380В

Артикул: 96629

68 490 р. под заказ

В лист ожидания

Инвертор сварочный ARC 220 “REAL” (Z243N) 95710

Бренд: Сварог

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Вес нетто, кг: 5. 9

Тип: Array

Артикул: 95710

13 090 р. под заказ

В лист ожидания

Сварочный инвертор AURORA MAXIMMA 1800 с аксессуарами в кейсе 18396

Бренд: AURORA

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Артикул: 18396

7 200 р. под заказ

В лист ожидания

Сварочный аппарат дуговой сварки Сварог TECH ARC 205 В (Z203) 87881

Бренд: Сварог

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Вес нетто, кг: 8

Тип: Array

Артикул: 87881

28 750 р. под заказ

В лист ожидания

Сварочный аппарат дуговой сварки PRO ARC 200 (Z209S) 90920

Бренд: Сварог

Материал сварки: Array

Класс применения: Бытовой

Сила тока: Array

Похожие товары: Array

Напряжение: 220В

Вес нетто, кг: 5.2

Тип: Array

Артикул: 90920

26 250 р. под заказ

В лист ожидания

В нашем интернет-магазине представлены аппараты электродуговой сварки. Это оборудование используется для сварки металлических деталей на производстве или в личных целях. Применяется для работы с любыми металлами во всех пространственных положениях. Подходит для сварки в ограниченном пространстве.

Специфика дуговой сварки

Аппараты этого типа работают со штучными электродами ММА. Для подключения техники требуется только электросеть или электрогенератор. На деталь и электрод подается постоянный или переменный ток, с помощью которого возникает дуга стабильного горения. Она плавит электрод вместе с обмазкой и способствует соединению металлических деталей.

Техника для дуговой сварки разделяется на 3 типа:

выпрямители;
аппараты-инверторы;
трансформаторы.

Какие аппараты мы предлагаем

У нас можно купить оборудование для проведения электродуговой сварки 6 производителей:

Telwin (Италия);
RedHotDot;
Fubag;
Aurora;
Aurora PRO;
BEST WELD (Россия).

5.3 Классификация источников питания для дуговой сварки NEMA

Национальная ассоциация производителей электрооборудования (NEMA) классифицирует аппараты для электродуговой сварки в первую очередь по рабочему циклу. Рабочий цикл — это «продолжительность времени, в течение которого сварочный аппарат может непрерывно использоваться на номинальной мощности в течение любых десяти (10) минут». Классификация аппаратов электродуговой сварки следующая:

NEMA КЛАСС I. Эти машины обеспечивают номинальную мощность при рабочем цикле 60%, 80% или 100%.
NEMA КЛАСС II. Эти машины обеспечивают номинальную производительность при рабочем цикле 30%, 40%, 50%.
NEMA КЛАСС III. Эти машины обеспечивают номинальную мощность при рабочем цикле 20 %.

5.3.1 Характеристики источника питания для дуговой сварки

Аппарат для дуговой сварки описывается и определяется следующим образом:

Номинальный выходной ток.
Требования к питанию.
Рабочий цикл.

Номинальный выходной ток – это термин, используемый для описания силы тока (силы тока), которую сварочный аппарат может подавать при заданном напряжении. Эти рейтинги описаны в публикации NEMA EW-1. Рисунок 5-29 показывает номинальный выходной ток NEMA для различных классов сварочных аппаратов.
Требования к мощности называются номинальным напряжением нагрузки или сварочным напряжением. Для источников питания класса I и II с номинальным током менее 500 А номинальное напряжение нагрузки рассчитывается следующим образом:

Напряжение ( E ) = 20 + 0,04 × номинальный ампер.

Например, при использовании аппарата класса I с номинальным выходным током 300 А номинальное напряжение нагрузки будет следующим:

Напряжение = 20 + 0,04 × 300 = 20 + 12 = 32 В номинальный ток для этого сварочного аппарата составляет 300А при 32В. Для сварочных аппаратов с выходным током выше 600А используется номинальное напряжение нагрузки 44 вольта.

Требования к входной мощности для трансформаторных дуговых сварочных аппаратов класса I и II NEMA:

50 Гц (циклы) — 220 В, 380 В и 440 В.
60 Гц (циклы) — 200 В, 230 В, 460 В и 575 В.

Требования к потребляемой мощности для трансформатора NEMA Class III: 60 Гц, 230 В.
Большинство сварочных аппаратов не должны работать 100% времени. Если они используются для сварки сто процентов времени, потребуется машина со 100-процентным рабочим циклом. Работа должна быть загружена и разгружена, и электроды должны быть изменены. Металл должен быть зачищен, зачищен и осмотрен. Рабочий цикл, обычно рекомендуемый для ручной сварки, составляет 60%. Автоматические и полуавтоматические операции сварки обычно требуют 100% рабочих циклов. Легкая работа, например, в магазине для домашних хобби, может выполняться с использованием машины с рабочим циклом всего 20%. При покупке сварочного аппарата необходимо учитывать требования к максимальному рабочему циклу.
Если дуговая машина используется при выходном токе ниже номинального, рабочий цикл может быть увеличен при определенных условиях. График, предоставленный производителем, покажет, как рабочий цикл может меняться при данной текущей настройке. Рисунок 5-30 – это пример графика, показывающего сварочную силу тока и рабочий цикл.

Как работает аппарат электродуговой сварки?

В этой статье рассказывается о том, как работать с аппаратом для электродуговой сварки. Включает:

1. Определение электродуговой сварки

2. Принцип работы электродуговой сварки

3. Электрический ток для сварки

4. Значение полярности

5. Оборудование

6. Подготовка кромок1 соединения 902 Электродуговая сварка:

Дуговая сварка представляет собой процесс сварки плавлением, при котором тепло, необходимое для плавления металла, получается из электрической дуги между основным металлом и электродом.

Электрическая дуга возникает, когда два проводника соприкасаются друг с другом, а затем разделяются небольшим зазором от 2 до 4 мм, так что ток продолжает течь по воздуху. Температура, создаваемая электрической дугой, составляет от 4000°C до 6000°C.

Дуговая сварка покрытым электродом

Используется металлический электрод, который подает присадочный металл. Электрод может быть с флюсовым покрытием или без покрытия. В случае неизолированного электрода поставляется дополнительный флюс. Для дуговой сварки используется как постоянный ток (D.C.), так и переменный ток (AC).

Переменный ток для дуги получают от понижающего трансформатора. Трансформатор получает ток от основного источника в диапазоне от 220 до 440 вольт и понижает его до требуемого напряжения, то есть от 80 до 100 вольт. Постоянный ток для дуги обычно получают от генератора, приводимого в действие либо электродвигателем, либо патрульным, либо дизельным двигателем.

Напряжение холостого хода (для зажигания дуги) при сварке постоянным током составляет от 60 до 80 вольт, а напряжение замкнутого контура (для поддержания дуги) составляет от 15 до 25 вольт.

Процедура электродуговой сварки:

Прежде всего, свариваемые металлические детали тщательно очищают от пыли, грязи, жира, масла и т. д. Затем заготовку следует прочно закрепить в подходящих приспособлениях. Вставьте подходящий электрод в электрододержатель под углом от 60 до 80° с заготовкой.

Выберите правильный ток и полярность. Пятна отмечены дугой в местах, где должна быть сделана сварка. Сварка выполняется путем контакта электрода с изделием, а затем разделения электрода на нужное расстояние для образования дуги.

При включении дуги выделяется сильное тепло, расплавляющее изделие под дугой и образующее ванну расплавленного металла. В работе образуется небольшое углубление, и расплавленный металл осаждается по краю этого углубления. Его называют дуговым кратером. Шлак легко счищается после остывания шва. После окончания сварки электрододержатель следует быстро вынуть для гашения дуги и отключить подачу тока.

Установка для дуговой сварки

Электрический ток для сварки:

Для получения дуги при электродуговой сварке используются как постоянный ток, так и переменный ток. Оба имеют свои преимущества и области применения.

Сварочный аппарат постоянного тока получает питание от двигателя переменного тока, дизельного/бензинового генератора или полупроводникового выпрямителя.

Мощность машины постоянного тока:

Ток:

До 600 ампер.

Напряжение холостого хода:

от 50 до 90 вольт (для образования дуги).

Напряжение замкнутой цепи:

от 18 до 25 вольт (для поддержания дуги).

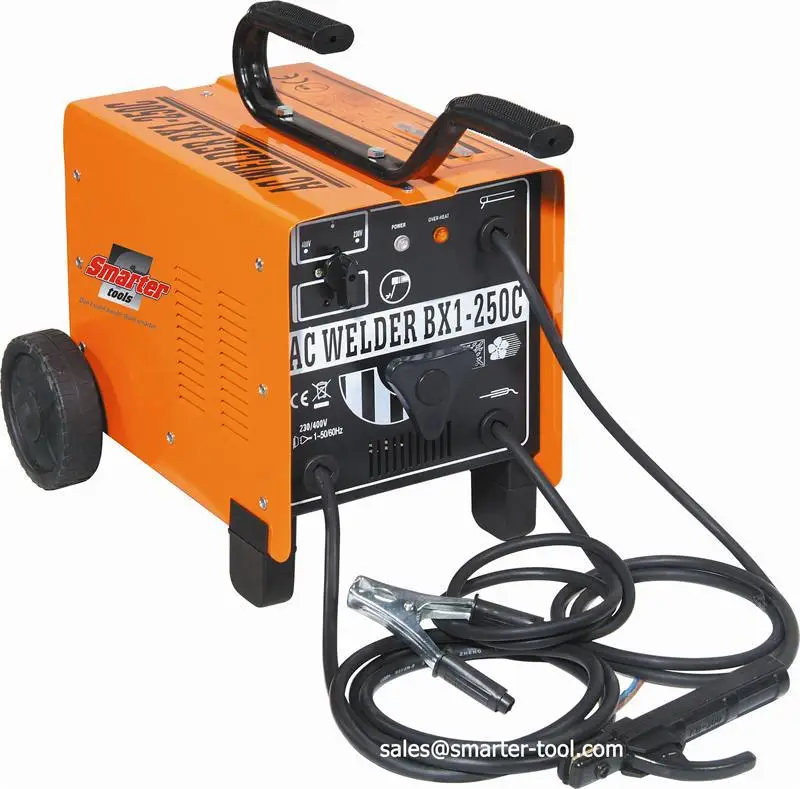

Сварочный аппарат переменного тока имеет понижающий трансформатор, который получает ток от сети переменного тока. Этот трансформатор понижает напряжение с 220 В до 440 В до нормального напряжения холостого хода от 80 до 100 вольт. Доступный диапазон тока до 400 ампер с шагом 50 ампер.

Вместимость сварочного аппарата переменного тока:

Диапазон тока:

До 400 ампер с шагом 50 ампер.

Входное напряжение:

220–440 В

Фактическое необходимое напряжение:

80–100 вольт.

Частота:

50/60 Гц.

Значение полярности:

Когда для сварки используется постоянный ток, доступны следующие два типа полярности:

(i) Прямая или положительная полярность.

(ii) Обратная или отрицательная полярность.

Когда работа сделана положительной, а электрод отрицательным, полярность называется прямой или положительной полярностью, как показано на рис. 7.16 (а).

При прямой полярности около 67 % тепла распределяется на работе (положительный полюс) и 33 % на электроде (отрицательный полюс). Прямая полярность используется там, где требуется больше тепла при работе. Эта полярность используется для черных металлов, таких как мягкая сталь, с более высокой скоростью и качественным сварным швом.

(a) Прямая полярность.

(b) Обратная полярность

Полярность для дуговой сварки постоянным током

С другой стороны, когда работа выполняется отрицательно, а электрод положительный, тогда полярность известна как обратная или отрицательная полярность, как показано на рис. 7.16 ( б).

При обратной полярности около 67 % тепла выделяется на электроде (положительный полюс) и 33 % на работе (отрицательный полюс).

Обратная полярность используется, когда при работе требуется меньше тепла, например, при сварке тонколистового металла. Цветные металлы, такие как алюминий, латунь и бронза, никель, свариваются с обратной полярностью.

Оборудование, необходимое для электродуговой сварки:

Различное оборудование, необходимое для электродуговой сварки:

1. Сварочный аппарат:

Используемый сварочный аппарат может быть сварочным аппаратом переменного или постоянного тока. Сварочный аппарат переменного тока имеет понижающий трансформатор для снижения входного напряжения 220-440В до 80-100В. Сварочный аппарат постоянного тока состоит из мотор-генераторной установки переменного тока, дизельной/бензиновой двигатель-генераторной установки или сварочной установки трансформатор-выпрямитель.

Машина переменного тока обычно работает с источником питания 50 или 60 Гц. КПД сварочного трансформатора переменного тока варьируется от 80% до 85%. Энергия, потребляемая на кг. наплавленного металла составляет от 3 до 4 кВтч при сварке переменным током и от 6 до 10 кВтч при сварке постоянным током. Сварочный аппарат переменного тока обычно работает с низким коэффициентом мощности от 0,3 до 0,4, в то время как двигатель при сварке постоянным током имеет коэффициент мощности от 0,6 до 0,7. Следующая таблица 7.9показывает напряжение и ток, используемые для сварочного аппарата.

Напряжение и ток для сварочного аппарата

2. Держатели электродов:

Функция держателя электрода заключается в удержании электрода под нужным углом. Они доступны в различных размерах, согласно номинальному току от 50 до 500 ампер.

3. Кабели или провода:

Функция кабелей или проводов заключается в передаче тока от машины к работе. Они гибкие и сделаны из меди или алюминия. Кабели состоят из 9От 00 до 2000 очень тонких проволок, скрученных вместе, чтобы обеспечить гибкость и большую прочность.

Провода изолированы резиновым покрытием, покрытием из армированного волокна и дополнительно усиленным резиновым покрытием.

4. Кабельные соединители и наконечники:

Кабельные соединители предназначены для соединения выключателей аппарата и держателя сварочного электрода. Используются соединители механического типа; поскольку они могут быть собраны и удалены очень легко. Соединители разработаны в соответствии с допустимой нагрузкой по току используемых кабелей.

5. Отбойный молоток:

Отбойный молоток предназначен для удаления шлака после затвердевания металла сварного шва. Он имеет форму долота и заострен на одном конце.

6. Проволочная щетка, колесо Power Wire:

Функция проволочной щетки заключается в удалении частиц шлака после измельчения отбойным молотком. Иногда, если возможно, вместо ручной проволочной щетки используется приводной трос.

7. Защитная одежда:

Используемая защитная одежда предназначена для защиты рук и одежды сварщика от тепла, искр, ультрафиолетовых и инфракрасных лучей. Используемая защитная одежда представляет собой кожаный фартук, кепку, кожаные перчатки, кожаные рукава и т. д. Сварщик должен носить кожаную обувь с высоким голенищем.

9. Экран или лицевой щиток:

Экран и лицевой щиток предназначены для защиты глаз и лица сварщика от вредных ультрафиолетовых и инфракрасных излучений, образующихся во время сварки. Экранирование может быть обеспечено головным или ручным шлемом.

Подготовка кромок шва:

Эффективность и качество сварного соединения также зависят от правильной подготовки кромок свариваемых листов. Перед сваркой необходимо удалить с поверхности всю окалину, ржавчину, жир, краску и т.д.

Очистку поверхности производить механически проволочной щеткой или проволочным колесом, а затем химически четыреххлористым углеродом. Краям пластины следует придать правильную форму, чтобы получился надлежащий стык.

Форма кромок может быть гладкой, V-образной, U-образной, изогнутой и т.д. Выбор различных форм кромок зависит от вида, толщины свариваемого металла.

TOP HEADLINES
