Сварочный аппарат инверторный, 220 А, ЗУБР по цене 7 180 руб. у официального партнера ЗУБР в России
Преимущества
- Простой и компактный сварочный аппарат обеспечивающий стабильную дугу, для решения бытовых задач.
- Сварочный инвертор по технологии IGBT:
– плавная регулировка сварочного тока в широком диапазоне
– малое потребление электроэнергии, высокий КПД
– простота работы и высокое качество сварного шва
– сварка различных металлов
– меньшее количество силовых элементов (при той же мощности) и, соответственно, выше надежность и меньше вес и размеры по сравнению с технологией MOSFET - Система защиты от перегрузки и перегрева
- Функция “Горячий старт” облегчает поджиг дуги, форсируя стартовый ток
- Функция «Форсаж дуги» увеличивает силу тока на очень короткий промежуток времени, снижая вероятность залипания электрода
- Функция “Антиприлипание электрода” автоматически снижает сварочный ток в момент залипания электрода
- Качественные компоненты позволяют работать дольше, проще и качественнее
- Сварка постоянным током обеспечивает лучшее качество сварочного шва по сравнению со сваркой переменным током
- Устойчивая работа при колебаниях сетевого напряжения до 160 В
- Защита от пыли (покрытие платы специальным высокотемпературным лаком)
- Принудительное охлаждение гарантируют увеличенную производительность
- Малый вес и габариты увеличивают мобильность и позволяют работать в труднодоступных местах
- Ремень для переноски в комплекте
- Возможность работы от генератора
Описание
Компактный сварочный инвертор предназначен для ручной электродуговой сварки с применением плавких электродов (ММА).
Электронные компоненты и микропроцессорное управление сварочным током обеспечивают малый вес и габариты, стабильность характеристик и оперативное подстраивание к любым условиям процесса сварки.
Применение
Для ручной электродуговой сварки с применением плавких электродов (ММА).
На электроинструменты и бензотехнику «ЗУБР» действует расширенная 5-летняя гарантия. Служба качества контролирует процесс производства на каждом этапе.
Чтобы добавить отзыв, пожалуйста, зарегистрируйтесь или войдите
Распродажа
67 819 ₽
30 760 ₽
В наличии
Купить в 1 клик
23 452 ₽
10 600 ₽
В наличии
Купить в 1 клик
New!
21 619 ₽
10 010 ₽
В наличии
Купить в 1 клик
19 511 ₽
9 040 ₽
В наличии
Нет в наличии
17 722 ₽8 210 ₽
В наличии
Купить в 1 клик
14 698 ₽
6 640 ₽
В наличии
Купить в 1 клик
4 820 ₽
В наличии
Купить в 1 клик
New!
8 456 ₽
3 920 ₽
В наличии
Купить в 1 клик

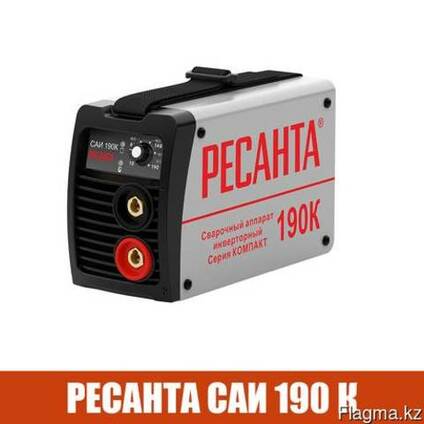

Сварочный аппарат инверторный САИ-140
Главная » Сварочное оборудование » Сварочный аппарат инверторный САИ-140
Описание Характеристики Документация Отзывы (0)
Принцип работы сварочного аппарата инверторного САИ-140 заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется.
Преимущества
• Сварочный инвертор предназначен для ручной электродуговой сварки постоянным током, покрытым электродом.
• Обеспечивает точную установку и высокую стабильность установленных параметров процесса сварки при колебаниях сети.
• Простота настройки и легкость выполнения сварки, относительно традиционных источников трансформаторного типа.
• Компактность конструкции, а также небольшой вес аппарата позволяют перемещаться по всей площади производимых работ.
Комплект поставки
• Сварочный инвертор – 1шт.
• Кабель с электрододержателем – 1шт.
• Кабель с клеммой заземления – 1шт.
• Паспорт изделия – 1шт.
| Технические хар-ки (Сварочный аппарат инверторный САИ Ресанта) | |
| Диапазон рабочего напряжения, В | 220 (+10%;-30%) |
| Максимальный потребляемый ток, А | 20 |
| Напряжение холостого хода, В | 75 |
| Напряжение дуги, В | 25 |
| Диапазон регулирования сварочного тока, А | 10-140 |
| Продолжительность нагружения, % | 70% 140A |
| Максимальный диаметр электрода, мм | 3,2 |
| Степень защиты | IP21 |
| Масса, кг | 4,3 |
Паспорт РЕСАНТА САИ-140, 160, 190, 220, 250 (397.
48KB)
Ваше имя:
Ваш отзыв: Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Оценка: Плохо Хорошо
Введите код, указанный на картинке:
Продолжить
Что такое инвертор? | Tech
Схема инвертора мощности и устройство инвертора мощности
Термин «инвертор» в основном относится к схеме, которая преобразует ток из постоянного тока в переменный (схема инвертора мощности), но он также может относиться к устройствам инвертора мощности, используемым в бытовых приборах, таких как как кондиционеры и стиральные машины.
Бытовая техника — не единственные примеры, которые выигрывают от инверторов мощности.
Лифты и конвейеры не ускоряются и не останавливаются внезапно, потому что ускорение двигателя хорошо регулируется устройствами инвертора мощности, которые помогают регулировать скорость двигателя.
Какой тип технологии представляет собой инверторное устройство?
В качестве примера рассмотрим кондиционер. Кондиционер без инвертора приостанавливал бы свою работу, когда становится слишком холодно, и возобновлял бы работу, только когда становится слишком жарко. Это особенно неэффективно, поскольку температура в помещении нестабильна, а энергопотребление высокое.
Однако кондиционер, оснащенный инвертором, крутит двигатель на высоких оборотах, чтобы вращать вентилятор, когда он начинает охлаждение, а когда температура приближается к заданному значению, вентилятор замедляется, чтобы продолжить работу с постепенным изменением. Это предотвращает бесполезное движение и обеспечивает более энергоэффективную работу по сравнению с кондиционером, который только включается и выключается.
Следовательно, слово «инвертор» часто используется в сфере бытовой техники. В последние годы инверторы также играют активную роль в увеличении числа индукционных плит, которые используют для своей работы переменные токи с чрезвычайно высокими частотами в диапазоне от 20 кГц до 90 кГц; это возможно только путем изменения частоты с помощью инвертора мощности.
Очень полезна возможность гибкого изменения скорости вращения и ускорения двигателя в соответствии с требуемой областью применения. Каким образом инверторное устройство позволяет гибко изменять скорость вращения двигателя?
Частота и скорость вращения
Устройства инвертора мощности часто используются для изменения переменного тока от розетки до желаемой частоты или напряжения.
Напряжение и частота, подаваемые из розетки, определяются как 100 В, 50 Гц для восточной Японии и 100 В, 60 Гц для западной Японии, а скорость вращения двигателя определяется частотой.
Конфигурация устройства Power Inverter
Как инвертор изменяет частоту? Инвертор состоит из трех элементов: схемы преобразователя, преобразующей переменный ток в постоянный, конденсатора и схемы инвертора мощности.
Сначала схема преобразователя преобразует переменный ток в постоянный, а затем многократно заряжает и разряжает конденсатор для создания стабильного постоянного тока. Затем схема инвертора мощности преобразует постоянный ток в переменный с нужной частотой и напряжением для выхода.
Принципы работы схемы силового инвертора
В этом разделе мы объясним принцип работы схемы силового инвертора на основе принципиальной схемы с четырьмя переключателями, как показано на рисунке ниже. Схема инвертора мощности преобразует постоянный ток в переменный.
Когда источник питания постоянного тока подключен к цепи и переключатели (1) и (4) включены, переключатели (2) и (3) выключены. Когда выключатели (1) и (4) выключены, выключатели (2) и (3) включены, повторяя попарно в фиксированном цикле, направление тока, протекающего в нагрузку, переключается, а выход чередуется с положительным и отрицательные напряжения, создавая переменный ток. Это называется технологией коммутации.
Цепь с использованием коммутационной технологии также может преобразовывать переменный ток в постоянный. Если переключатели (1) и (4) замкнуты, когда напряжение в положительном направлении, а переключатели (2) и (3) замкнуты, когда напряжение в отрицательном направлении, ток всегда будет течь в том же направлении, что и Загрузка.
Рисунок 1: Принцип работы инвертора мощностиСхемы инверторов мощности и интеллектуальные сети
С развитием информационных технологий и широким использованием Интернета вещей была предложена концепция «умных сетей» для более эффективного снабжения и потребления электроэнергии. Интеллектуальная сеть — это концепция, которая использует ИТ для понимания энергопотребления в реальном времени и концентрации передачи электроэнергии в соответствии с ним.
Чтобы сделать интеллектуальные сети возможными, необходимы новейшие технологии, такие как электромобили и солнечные батареи. Ожидается, что инверторные схемы также внесут дополнительный вклад в этом отношении.
Электромобили работают на электричестве от аккумуляторов, установленных в автомобиле для привода двигателя. Однако, поскольку электричество, получаемое от батареи, представляет собой постоянный ток, его необходимо преобразовать в переменный ток для эффективной работы двигателя. Здесь инверторы вступают в игру.
То же самое относится и к мегасолнечным электростанциям. Поскольку электричество, производимое солнечными элементами, является постоянным током, оно преобразуется в ту же частоту и напряжение, что и обычно используемое электричество, и передается.
Принцип инверторов, которые могут выдавать мощность по желанию, управляя переключателями на высокой скорости, также используется для того, чтобы сделать преобразователи более энергоэффективными и компактными. Преобразователи, в которых для преобразования энергии используются переключатели, называются «импульсными источниками питания».
Для электронных устройств требуется стабилизированный постоянный ток с небольшими колебаниями напряжения.
В прошлом тип «адаптера переменного тока», называемый линейным источником питания, использовался для преобразования бытовой сети переменного тока в постоянный ток с более низким напряжением. Адаптеры для игровых консолей и ноутбуков, вероятно, являются наиболее яркими примерами.
Линейный блок питания сначала снижает напряжение поступающего электричества через трансформатор. Затем через цепь кремниевых диодов переменный ток выпрямлялся в одну сторону, сглаживался конденсатором и подавался в цепь электронного устройства.
Из-за большого железного сердечника, используемого в этом трансформаторе, обычные адаптеры переменного тока были большими и тяжелыми.
Преобразователи, в которых используются схемы переключения, значительно изменили это. В преобразователе, использующем схему переключения, напряжение проходит через схему переключения, а не снижается в начале.
Направление переменного тока регулируется схемой переключения, после чего выполняется преобразование напряжения.
Однако, как правило, выпрямленное электричество нельзя использовать для преобразования напряжения трансформатором.
Таким образом, полупроводниковый элемент пропускают, чтобы преобразовать его в импульсную волну с постоянным напряжением, протекающим прерывисто. Это создает псевдопеременный ток, который может быть преобразован в напряжение с помощью трансформатора. Поскольку частота в это время высока, от нескольких десятков до нескольких сотен кГц, это дает преимущество в уменьшении размера трансформатора. В результате получается компактный и легкий преобразователь.
Последняя тенденция в области инверторов сосредоточена на силовых устройствах. Силовые устройства представляют собой категорию элементов схемы, изготовленных из полупроводников, и могут обеспечивать питание в качестве полупроводников в инверторах и преобразователях. К силовым устройствам, способным к переключению, относятся силовые транзисторы и тиристоры.
Силовые устройства характеризуются высокой допустимой нагрузкой по току и напряжению, низким тепловыделением и хорошим рассеиванием тепла; однако они также страдают от потери мощности, например, часть мощности теряется в виде тепла при подаче питания.
Хотя недавние усовершенствования уменьшили потери, считалось, что физические улучшения маловероятны.
Соответственно, поощряется разработка силовых устройств с использованием новых материалов, которые легче проводят электричество и вызывают меньшие потери мощности, чем кремний, материал, который в настоящее время используется для полупроводников; карбид кремния (карбид кремния) и нитрид галлия (нитрид галлия) привлекают внимание в этой связи.
Несмотря на то, что по-прежнему существует множество проблем, таких как высокие производственные затраты, область применения инверторов мощности будет продолжать расширяться по мере создания более сложных и изощренных схем.
Связанные технические статьи
- Применение: инвертор (преобразователь мощности)
- Типы и характеристики силовых полупроводников — оценка производительности, оценочные испытания
- Как использовать двунаправленный источник питания
- Основы силовой электроники, поддерживающие обезуглероженное общество
- Электросеть (объединение энергосистем) для обучения с нуля
- Для обеспечения стабильного питания переменного тока
Рекомендуемые товары
Компания Matsusada Precision производит различные источники питания, используемые при разработке и производстве инверторов.
Двунаправленные источники питания идеально подходят для рекуперации мощности инвертора и эффективного использования энергии.
Инверторное управление | Toshiba Electronic Devices & Storage Corporation
Управление инвертором | Toshiba Electronic Devices & Storage Corporation | Америка – Соединенные Штаты Эта страница частично использует JavaScript. Эта страница может работать неправильно, если эти функции не поддерживаются вашим браузером или настройка отключена.
Пожалуйста, ищите необходимую информацию на следующих страницах:
В последнее время использование микроконтроллера для инверторного управления в качестве основного контроллера стало общепринятым. Toshiba производит микроконтроллеры специально для управления инверторами и стратегически расширяет линейку продуктов, чтобы удовлетворить высокий спрос клиентов.
Цель этого документа — познакомить непрофессиональных инженеров с технологией управления инвертором, чтобы они могли легко понять краткие сведения о технологии.
Инверторное управление
Что такое инверторное управление?
Примитивное определение «Управление инвертором» — это преобразование из постоянного тока (постоянный ток) в переменный ток (переменный ток). Как известно, постоянный ток — это ток, напряжение которого имеет не зависящее от времени постоянное значение, а переменное напряжение имеет временную зависимость. Одним из наиболее популярных примеров постоянного тока является выходное напряжение сухой батареи и источник питания переменного тока с частотой 60 Гц, который доступен дома.
Инверторное управление широко используется в нескольких видах преобразования энергии, например, в управлении двигателем (электроэнергия в движущую силу) для системы кондиционирования воздуха или стиральных машин и т.
д., в кухонных машинах IH (электроэнергия в тепло) и мощности. кондиционеры, которые преобразуют электроэнергию, вырабатываемую солнечными батареями, в домашнюю электроэнергию переменного тока (электрическую в электрическую).
Как достигается инверторное управление?
Система управления инвертором состоит из двух функциональных схем. Один из них — «Генератор исходной волны» для напряжения переменного тока, а другой — «Генератор переменного тока», который создает целевую волну напряжения переменного тока. Генератор исходной волны создает серию импульсов, высота которых одинакова, а ширина выбирается генератором; серия импульсов является «исходной волной» для целевой волны переменного тока. Ширина каждого импульса определяется специальным расчетом, который будет проиллюстрирован позже.
А генератор переменного тока преобразует исходную волну в волну переменного тока.
Эта схема имеет внутри несколько пар переключателей. Для простоты рассмотрим случай, когда в функциональной схеме присутствует только одна пара из двух переключателей. Одна из клемм одного переключателя подключена к источнику постоянного напряжения (V+), а другая — к уровню земли. Другие клеммы обоих переключателей соединены друг с другом, что образует выходную клемму генератора переменного тока. Каждый переключатель управляется волнами модификации исходной волны. Эта конфигурация может создавать три уровня напряжения: уровень напряжения постоянного тока (V+), уровень заземления и промежуточный уровень между V+ и заземлением.
Это объяснение посвящено только двум переключателям, но ясно, что большее количество переключателей и сложное управление переключателями будут создавать более сложные волны переменного тока из простых уровней постоянного тока и заземления.
Теперь тему следует изменить на Генератор исходных волн, потому что это цель этой статьи.
Система управления инвертором1-2) Синусоидальная кривая
Во многих случаях целевыми волнами переменного тока являются синусоидальные кривые.
Например, система управления двигателем потребует синусоидальную волну для привода двигателя, потому что идеальные синусоиды должны обеспечивать наиболее тихое вращение или наименьшее энергопотребление. Другим примером является стабилизатор напряжения, который будет генерировать синусоиду 60 Гц на линиях электропередач коммерческого использования.
Теперь обсуждается, как генератор исходной волны создает исходную волну, которая преобразуется в синусоидальную кривую через генератор переменного тока.
Синусоидальная кривая Исходная волна синусоидальной кривой генерируется следующим образом.
Сначала следует дать некоторое определение. Максимальный выходной уровень и минимальный уровень генератора переменного тока составляют +V и –V соответственно. А амплитуда синусоиды на выходе меньше значения 2 x V.
Далее подготавливается равнобедренный треугольник. Высота треугольника равна 2 x V, он повторяется вдоль горизонтальной оси (оси времени), а основание представляет собой фиксированный интервал времени.
Синусоида наносится на график вместе с треугольниками на заднем плане.
Сравнивая значения треугольников со значениями синусоидальной кривой, определите «единицу», если синусоидальная кривая больше треугольника, и «ноль», если нет. Это позволит получить последовательность импульсов единичной высоты, которая является исходной волной синусоиды.
Генерация «Исходной волны S»Исходная волна (Сигнал S) характеризуется тем, что более широкий импульс появляется при большем значении на синусоидальной кривой. Для лучшего понимания, будут ли импульсы изменяться для заполнения соседнего пространства без изменения площади импульса, вырисовывается форма синусоидальной кривой (сигнал Sa). Как легко представить, форма становится ближе к синусоиде, когда равнобедренный треугольник становится круче (основание меньше). Обратите внимание, что сигнал Sa — это не настоящая волна, а концептуальная волна.
Сигнал Sa, модифицированный исходной волной Сигнал S Технология генерации волны, подобной исходной волне, которая состоит из импульсов постоянной высоты и переменной ширины, называется ШИМ (широтно-импульсная модуляция).
Инверторное управление реализовано по технологии PWM.
1-3) Контроль обратной связи
Основная функция управления инвертором заключается в том, что генератор исходной волны генерирует исходную волну ШИМ, а генератор переменного тока генерирует синусоидальную волну, преобразованную исходной волной. Это еще не все в реальной реализации. Система управления имеет внутри двигатель или другое устройство, которое в электрическом мире назвали бы «нагрузкой». При работе нагрузки она искажает синусоиду на выходе генератора переменного тока; амплитуда синусоиды может уменьшиться, фаза может незначительно измениться, частота может быть нестабильной и т.д.
В системе должно быть больше нескольких функций, чтобы получить идеальную кривую синусоиды. Функция контроля выходной волны генератора переменного тока (это вход нагрузки). Затем отслеживаемый сигнал следует сравнить с идеальной формой волны.
В результате, если амплитуда контролируемого сигнала меньше, выход генератора исходных волн, импульсы ШИМ, должны быть длиннее, и наоборот. После повторения этого процесса выходная волна очень близка к идеальной волне, и постарайтесь сохранить форму волны в той же форме.
Такой контур, как описано выше, вообще говоря, хорошо известен как система «управления с обратной связью». Благодаря управлению с обратной связью инверторное управление может применяться к различным значениям нагрузки.
Контроль обратной связи1-4) Цепи, необходимые для управления инвертором
Краткое описание инверторного управления было дано выше, а следующий вопрос будет заключаться в том, какие схемы доступны для реализации управления.
Ответ; схема монитора для контроля выхода генератора переменного тока, генератор равнобедренного треугольника, схема сравнения контролируемого сигнала и равнобедренного треугольника (генератор сигнала S), компаратор сигнала S контролируемого сигнала и идеального сигнала S идеального синусоида, хранилище идеального сигнала S, генератор импульсов ШИМ и, конечно же, сам генератор переменного тока.
Давайте посмотрим более подробно на каждую схему.
Цепь контроля для выхода генератора переменного тока будет представлять собой аналого-цифровой преобразователь, который преобразует отслеживаемый аналоговый сигнал в цифровые значения. Это преобразование упрощает сравнение величин между значениями преобразования и значениями равнобедренного треугольника (цифровыми значениями).
Для построения равнобедренного треугольника используется встречная схема. Счетчик должен считать импульсы с довольно быстрым тактированием частоты, и он увеличивается до некоторого заранее определенного значения счета и уменьшается после достижения значения счета; который образует равнобедренный треугольник.
Сравнение будет производиться схемой цифрового калькулятора.
Сигнал S идеальной синусоиды сохраняется в запоминающем устройстве.
А импульсы ШИМ будут генерироваться специальной схемой, предназначенной для управления серией импульсов ШИМ.
Как легко понять, почти все схемы для функции управления инвертором встроены в микросхему микроконтроллера.
