Как сделать аппарат контактной сварки своими руками?

Автор На чтение 5 мин Просмотров 568 Опубликовано 06.10.2021

Контактная сварка — это процесс, который способствует формированию соединений металлов. Через них проходит ток. Это деформирует область соединения. К методам такой сварки относят:

• точечный;
• шовный;
• стыковая обработка.

Схема электронного блока сварочного аппарата.

Прежде чем сделать аппарат для контактной сварки, нужно определиться с его типом:

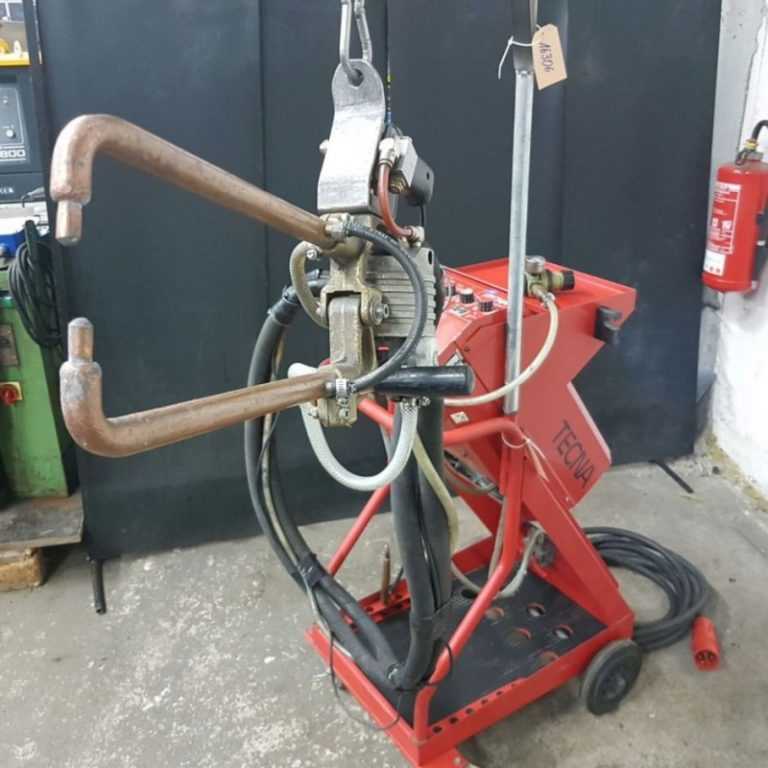

• передвижной;
• подвесной;
• стационарный.

Основными параметрами для данного режима является ток, время его протекания, действие силы тяжести. С помощью такого аппарата для сварки своими руками можно выполнить различные соединения ЖБИ, труб, проводов.

Содержание

1. Самодельное устройство
2. Пошаговая инструкция
3. Сборка пистолета

Технология контактной сварки.

Изготавливая данный аппарат, следует учесть, что он питает много электроэнергии. Он сваривает стальные детали, толщина которых колеблется в пределах 0,08-0,9 мм. Необходимо учесть, что такой аппарат для сварки состоит из 2-х основных элементов:

1. Пистолета.
2. Блок питания, состоящего из реле и трансформатора.

К первой обмотке подключается через кабель электрод. В процессе сварки второй вывод соединяется со свариваемым металлом. Сварочный пистолет собирается из 2-х равных элементов по форме и размеру.

Для этого применяется текстолит, гетинакс либо иной изолятор. Из материалов и инструментов потребуется тестер, лампа, трансформатор, переходник, контровочная гайка, кабель, отвертки, блок питания. Впереди необходимо прикрепить держатель лампы, переходник и маленький переключатель. Сзади устанавливается выключатель подсветки. Для соединения накладки потребуются винты. Сварочный кабель соединяется с переходником.

Вернуться к оглавлению

Все о кровле крыш своими руками — kryshikrovli. ru.

Пошаговая инструкция

Сборка сварочного аппарата осуществляется с учетом размера блока питания. Эти параметры зависят от габаритов трансформатора. Первоначально рекомендуется собрать последний агрегат. Важным его параметром является сечение магнитопровода — более 60 см кв.

Схема электроконтактной сварки.

Первичная обмотка трансформатора состоит из 160-165 витков. Он располагается на одной стороне магнитопровода. Деревянные клинья используются в качестве изолятора. Затем с помощью петель делается изгиб на вторичной обмотке. Это позволит прикрепить сварочный кабель специальными болтами.

Первоначально проводится изоляция. Для этого применяется изолента либо фторопласт. С помощью такого материала изолируются слои первичной обмотки. Она фиксируется тесьмой. Магнитопровод стягивается с помощью болтов М8 и уголков. Чтобы выпрямить пластину, потребуется сделать стяжку. Каркас фиксируется деревянными клиньями.

Следующий шаг предусматривает проверку работы трансформатора. Для этого нужно включить его в сеть 220В. Одновременно измеряется напряжение на второй обмотке. Этот показатель должен равняться 41 В. Затем вычисляются параметры основания.

Что касается вспомогательного трансформатора, то он предназначен для обеспечения на 2-й обмотке напряжения в 6-15 Вт. Данный агрегат изготавливается из магнитопровода с сечением в 1 см кв. Обмотки между магнитопроводом изолируются с помощью ленты.

Вернуться к оглавлению

Сборка пистолета

Схема держателя электродов.

Самостоятельное производство контактной сварки предусматривает монтаж соответствующего пистолета. Первоначально создается переходник и электрод. В ламподержателе обустраиваются каналы для провода, ведущего к лампе.

При помощи 2-х держателей и винтов фиксируется к накладкам микропереключатель. Данные планки изготавливаются из оргстекла. При этом учитывается размещение кабеля, проходящего через рукоятку. Накладки фиксируются винтами.

Конец кабеля спаивается, вставляется в отверстие переходника. Для его фиксации используется винт. Надежно закрепить накладки поможет специальная мастика. Правильная сборка данного аппарата предусматривает быструю его работу. Чтобы ее оценить, нужно приварить точками к бруску полоску стали толщиной в 10-12 мм. Затем она отрывается плоскогубцами.

Таким образом, в точках соединения образуются отверстия, диаметр которых колеблется в пределах 0,5-0,8 мм. Длительность сварочного импульса можно отрегулировать резистором. Проверка производится при параллельном и последовательном включении конденсаторов.

Процесс эксплуатации самодельного сварочного аппарата предусматривает подсоединение заземляющего кабеля к детали, к которой приваривается иной элемент. Затем готовый агрегат включается, а соединяемые детали прикладываются друг к другу, прижимаются электродом. Через 1-1,5 с (после нажатия на кнопку) электрод снимается с точки.

Что касается человека, который работает с подобным агрегатом, то он должен стоять на резиновом коврике и использовать защитные очки с перчатками.

Стандартная модель данного устройства комплектуется 2-мя частями: электрического и механического типа. При сборке трансформатора особое внимание уделяется качеству соединения. Это необходимо для минимизации потери на сопротивлении контакта.

Зачастую сварка, изготовленная своими силами, выходит из строя по следующим причинам:

• перегрев;
• влага;
• продолжительная вибрация;
• механические влияния.

Предотвратить перегрев трансформатора можно за счет применения надежных обмоточных проводов.

https://moyakovka.ru/youtu.be/2fkSOEFKUhI

Для их охлаждения необходимо обеспечить контакт с воздушным пространством. Поэтому в обмотке нужно предусмотреть щели. Первоначально наматывается один слой. С внешней стороны ставятся планки. Затем последние элементы вставляются через каждый второй слой провода.

При изготовлении трансформатора без вентилятора следует помнить, что через щели постоянно должны циркулировать воздушные массы: теплые поднимаются вверх, а холодные опускаются вниз.

Необходимо учесть, что обдув оказывает незначительное влияние на степень нагрева трансформаторов.

Если сварочный агрегат сильно греется, при этом он оснащен закрытыми обмотками, тогда мощный обдув не сможет решить такую проблему. В этом случае удерживается температура обмоток за счет умеренного режима работы сварки.

Сварочный аппарат своими руками для контактной точечной сварки из микроволновой печи с OLED-дисплеем

В данной статье описывается способ как сделать сварочный аппарат своими руками из деталей от старой микроволновой печи. Аппарат создавался для сварки никелевых выводов на аккумуляторах типа 18650, но может использоваться и для сварки листового металла или других металлических предметов.

Шаг 1: Разборка микроволновой печи

Будьте осторожны! В микроволновой печи может быть высокое напряжение, которое сохраняется в течении некоторого времени после отключения печи от сети. При вскрытии печи необходимо найти большой конденсатор внутри микроволновки и разрядить его, прикоснувшись отверткой одновременно к обоим выводам конденсатора.

Вскройте корпус микроволновой печи, разрядите конденсатор и найдите трансформатор. Он должен выглядеть так как на фото. Открутите гайки, которыми крепится трансформатор и выньте его. Также можно достать из печи несколько конечных выключателей и кабелей, которые будут использоваться в нашем проекте.

Шаг 2: Удаление вторичной обмотки трансформатора

Показать еще 4 изображения

Вторичную обмотку трансформатора необходимо заменить, т.к. нам потребуется небольшое напряжение и большой ток. К первичной обмотке будет подключаться входное напряжение питания. Вторичная обмотка состоит из более тонкого провода, чем первичная.

Чем меньше витков провода будет во вторичной обмотке, тем больший ток мы получим на выходе и меньшее напряжение. Увеличение числа витков увеличивает выходное напряжение и уменьшает ток. Так как вторичная заводская обмотка нам не нужна, ее нужно удалить вырубив или сняв с сердечника. При этом нужно срезать шлифовальной машинкой сварные швы на корпусе трансформатора и разобрать его. Делать это нужно осторожно, чтобы не повредить первичную обмотку.

Шаг 3: Изготовление новой обмотки

Новая обмотка должна обеспечивать ток, необходимый для сварки металла. Для обмотки нужно использовать толстый кабель, т.к. тонкий будет сильно нагреваться и плавить изоляцию.

Вначале устанавливается первичная катушка, затем боковые стороны корпуса трансформатора и, наконец, два витка толстого провода вторичной обмотки. Не забудьте оставить достаточную длину выводов вторичной обмотки, к которым будут крепиться сварочные электроды.

Шаг 4: Сборка трансформатора

Трансформатор почти готов. Теперь нужно собрать и сварить разобранный нами корпус. Вместо сварки можно использовать эпоксидную смолу.

Шаг 5: Зажимы для электродов

Показать еще 7 изображений

Далее необходимо приобрести или изготовить самостоятельно медные зажимы для электродов. Их мы крепим на концы выводов вторичной обмотки трансформатора (см. фото).

Файлы

• Copper Spot Welder Terminals v1. iges

Здесь приведена 3D-схема зажима: ссылка.

EGES-файл: ссылка.

Шаг 6: Сварочная арматура

Теперь нужно установить электроды в зажимы и выбрать необходимое положение электродов. Изготавливаем самостоятельно или подбираем подходящий корпус для сварочного аппарата, помещаем туда трансформатор и выключатель, выводим провод с вилкой для подключения питания. (Пример изготовления корпуса из фанеры, детали которого вырезаются на лазерном станке, показан на фото).

Шаг 7: Окончательная сборка

Сварочный мини аппарат работает от сети переменного тока 220 вольт. Прикосновение к токоведущим элементам может быть опасно для жизни. Поэтому трансформатор обязательно нужно заключить в корпус.

Провод от сети 220 вольт подключите через выключатель к выводам первичной обмотки трансформатора.

Простой сварочный аппарат для точечной сварки готов.

Шаг 8: Подключение контроллера импульсов с OLED-дисплеем

Для точной настройки и управления ручным аппаратом контактной сварки можно собрать и подключить к нему электронный контроллер длительности импульсов (будет полезен для сварки аккумуляторов 18650 и тонких листов металла).

Длительность импульсов (в миллисекундах) настраивается с помощью потенциометра и отображается на экране. Контроллер подключается к сварочному аппарату через твердотельное реле.

Контроллер для самодельной контактной сварки собирается на платформе «Arduino» по схеме, показанной на фото. При необходимости красную кнопку можно заменить ножным переключателем. Контроллер устанавливается в один корпус с трансформатором.

В качестве источника питания 5В для Arduino можно использовать зарядное устройство для телефона, подключив плюс к выводу VIN, а минус к выводу GND на плате контроллера Arduino.

Скетч для Arduino-проекта:

Файлы

• Spot_Welder_Timer.ino

21 Дешёвый и простой в изготовлении аппарат для точечной сварки своими руками – самодостаточная жизнь

Аппарат для точечной сварки, сделанный своими руками, позволит создавать четкие сварные швы на небольших участках, не занимая при этом значительной суммы на вашем банковском счёте. Если вы домашний мастер и делаете все ремонтные работы, то самодельный точечный сварочный аппарат может значительно облегчить вам жизнь.

Недорогой самодельный точечный сварочный аппарат поможет вам отремонтировать микроволновые печи, мелкую кухонную технику, пылесосы и различные электронные устройства. Точечная сварка позволяет создать определенную точку контакта сварного шва, не выделяя слишком много тепла. Уменьшенное количество тепла позволяет проводить сварку в труднодоступных местах.

Сэкономьте немного денег, создав собственный аппарат для точечной сварки, а затем сэкономьте еще больше, используя аппарат для точечной сварки своими руками для ремонта дома.

Другие похожие статьи, которые вам могут быть интересны: Самодельный горн для кузнечного дела , Самодельный молот , Самодельный телескоп , Самодельные зарядные станции и Самодельные Bluetooth-колонки.

1.

Сварочный аппарат для точечной сварки аккумуляторов

A Точечная сварка своими руками р для аккумуляторов легко собрать с помощью этих бесплатных инструкций. Письменные инструкции и графические схемы облегчают выполнение этого плана строительства. Некоторые компоненты для этого проекта «Сделай сам» можно приобрести в магазине «Долларовое дерево», что делает этот проект очень недорогим.

2. Схемы устройства для точечной сварки своими руками

Посмотрите это подробное видео на YouTube, чтобы узнать, как собрать недорогой аппарат для точечной сварки . Если вы хотите создать этот аппарат для точечной сварки, вы можете загрузить чертежи вместе с видео на YouTube.

Этот креативный дизайн делает этот набор одним из лучших бесплатных онлайн-планов для самодельного аппарата для точечной сварки. Проекты «сделай сам» могут быть веселыми, быстрыми и доступными, когда вы смотрите обучающие видео на YouTube, подобные этому.

3. Дешевый аппарат для точечной сварки своими руками

Все проекты «сделай сам» предназначены для экономии ваших денег и/или переработки полезных предметов, и сварочный аппарат arduino для точечной сварки не является исключением. Воспользуйтесь этими подробными инструкциями, чтобы собрать недорогой аппарат для точечной сварки, который обязательно поможет вам во многих бытовых ремонтных работах.

Переработка полезных предметов помогает уберечь мусор от свалки и больше денег в вашем кармане. Ремонт предметов, которые у вас уже есть, с помощью точечной сварки своими руками также сэкономит вам деньги и принесет пользу планете.

4. Сварочный аппарат для точечной сварки своими руками

Сварщик для точечной сварки может помочь вам не только отремонтировать неисправную микроволновую печь, но и использовать детали старой микроволновой печи для сборки аппарата для точечной сварки . Воспользовавшись этими простыми инструкциями, можно переработать детали из старой микроволновой печи в удобный аппарат для точечной сварки сопротивлением.

5. Самодельный аппарат для точечной сварки электроники

Следуйте этим пошаговым инструкциям, чтобы собрать самодельный аппарат для точечной сварки , который пригодится для ремонта электроники. Инструкции на этом веб-сайте также содержат вторую часть, которая покажет вам, как создать контроллер для самодельного аппарата точечной сварки, чтобы вы могли создавать прочные сварные швы в деликатных местах.

6. Маленький самодельный аппарат для точечной сварки

Вот еще одна полезная идея по переработке компонентов старой микроволновки в небольшой самодельный аппарат для точечной сварки. Самодельный сварочный аппарат может быть небольшим по размеру, но он способен прочно сваривать листовой металл и выполнять быстрые работы по пайке.

Используйте трансформатор от неработающей микроволновой печи и несколько других компонентов, чтобы создать этот мощный небольшой аппарат для точечной сварки.

7. Самодельный точечный сварочный аппарат с микроволновым трансформатором

Это большой самодельный точечный сварочный аппарат , который обладает большей мощностью, чем ранее упомянутые самодельные сварочные аппараты.

Этот проект «Сделай сам» состоит из трех видеороликов, в которых рассказывается обо всех деталях сборки, но его стоит посмотреть. Готовый сварочный аппарат достаточно мощный, чтобы справиться с любым домашним проектом, а готовый продукт выглядит очень профессионально.

8. Самодельный аппарат для точечной сварки на батарейках

Зачем платить более 100 долларов за аппарат для точечной сварки arduino , если можно просто сделать один из них за небольшую часть стоимости? Сэкономьте деньги и получите нужный вам аппарат для точечной сварки, следуя этим бесплатным планам.

Это подробное видео на YouTube проведет вас через процесс сборки, чтобы вы могли очень дешево собрать аккумуляторную точечную сварку своими руками. Видео очень информативное и полезное для начинающих сварщиков.

9. Самодельный аппарат для точечной сварки на аккумуляторе

Если вы не хотите собирать аппарат для точечной сварки своими руками из переработанных деталей, подумайте о том, чтобы собрать его из набора, подобного этому. Этот набор для сварки и видео на YouTube сделают сборку очень простой, а готовый продукт очень полезным.

Этот комплект для точечной сварки доступен по цене и может быть быстро собран. С помощью этого небольшого и мощного аппарата для точечной сварки вы сможете завершить все сварочные работы и отметить их в своем списке дел.

10. Аппарат для точечной сварки на батареях Arduino

Это идеальный аппарат для точечной сварки на аккумуляторах своими руками, и его легко собрать, следуя этим инструкциям. Видео шаг за шагом проведет вас через сборку, а также есть изображения и письменные инструкции, которые покажут вам, как использовать этот diy arduino точечный сварочный аппарат после того, как вы закончите его сборку.

Подумайте обо всех проектах, которые вы можете выполнить по дому с помощью нового сварочного аппарата, а затем приступайте к сборке сварочного аппарата с помощью этих подробных инструкций.

11. Самодельный аппарат для точечной сварки

Легкий самодельный аппарат для точечной сварки легко собрать из переработанных деталей и этих подробных инструкций. Старый трансформатор от микроволновой печи и несколько других переработанных компонентов можно собрать вместе, чтобы создать новый самодельный аппарат для точечной сварки, который может выполнять небольшие сварочные работы.

Отремонтируйте сломанную электронику и создайте что-то новое с помощью этого полезного сварочного аппарата.

12. Язычок Аппарат для точечной сварки своими руками

Простая конструкция и точная регулировка усилия электрода являются частью этого аппарата для точечной сварки. Двойной импульс этого аппарата для точечной сварки своими руками обеспечивает лучшую зажимную способность, а ток можно регулировать в соответствии с задачей сварки.

Наглядные инструкции вместе с письменными инструкциями содержат все детали и меры предосторожности для этого проекта «Сделай сам».

13. Аккумуляторный блок Самодельный аппарат для точечной сварки

Используйте эту идею, чтобы собрать либо аппарат для точечной сварки с таймером, управляемым Arduino, либо контроллер для точечной сварки. Сварщик тот же, просто способ управления сваркой не является обязательным, поэтому вы выбираете тот, который лучше всего подходит для вас.

Небольшой размер и простая сборка позволяют сделать это своими руками за один день. Это недорогой проект «сделай сам», а готовый аппарат для точечной сварки «сделай сам» позволит вам создавать сварные швы в труднодоступных местах.

14. Аппарат для точечной сварки

Самодельный аппарат для точечной сварки настолько удобен в мастерской, что, привыкнув к нему, вы удивитесь, как вы обходились без него.

Маленький, простой в сборке Точечная сварка r использует небольшое давление и много тепла, чтобы сплавить две металлические детали вместе. Сварной союз будет прочным и позволит вам ремонтировать и создавать многие другие предметы в домашней мастерской.

Самодельный аппарат для точечной сварки полезен во многих областях, включая автомобилестроение, металлическую мебель, ремесла, художественные работы, реконструкцию и жилищное строительство. Подумайте обо всех творениях, которые вы могли бы построить и отремонтировать, если бы у вас был такой аппарат для точечной сварки.

Точечная сварка — один из старейших методов сварки, при котором два или более металлических компонента соединяются без использования какого-либо присадочного материала. Вы можете построить этот небольшой, но мощный сварочный аппарат быстро и недорого.

15. Вторичная микроволновая печь

Для сборки этого аппарата для точечной сварки своими руками была использована разобранная микроволновая печь, и вы можете собрать точно такую ​​же с помощью этих бесплатных чертежей.

Планируется также построить стационарную металлическую раму, чтобы установка для точечной сварки оставалась в одном месте. Он слишком большой и тяжелый для переноски, но идеально подходит для домашней мастерской.

Эти бесплатные планы сборки аппарата для точечной сварки своими руками включают письменные инструкции, иллюстрированные инструкции и видео. Процесс сборки прост для понимания, и, поскольку он перерабатывает старую микроволновую печь, вы сохраните полезный предмет на свалке.

Если вы давно искали аппарат для точечной сварки для дома, то этот аппарат для вас. он может выполнять сварочные задачи, и его сборка не будет стоить вам слишком дорого.

16. Аппарат для точечной сварки на аккумуляторе

Этот аппарат для точечной сварки на аккумуляторе своими руками прост в изготовлении и идеально подходит для разовых сварочных работ.

Иногда у вас есть только один проект «сделай сам», для которого вам нужен аппарат для точечной сварки, и тогда он, вероятно, никогда больше не будет использоваться. Этот аккумуляторный точечный сварочный аппарат идеально подходит для разовой работы.

Если у вас есть проект, которым вы хотите заняться, но не хотите вкладывать много денег в аппарат для точечной сварки, обратите внимание на этот аккумуляторный точечный сварочный аппарат, сделанный своими руками. это быстро и легко построить, это не требует больших затрат, и это позволит вам построить этот специальный проект.

Аккумулятор, автомобильный соленоид и несколько медных гвоздей — вот большинство предметов, которые вам понадобятся для сборки этого аккумуляторного точечного сварочного аппарата. Вы можете собрать его и подготовить к использованию примерно за час.

17. Простой аппарат для точечной сварки

Аппарат для точечной сварки своими руками прост в сборке и использовании. Это не сложная и сложная машина, но она эффективна.

В этом видео на YouTube показано, как собрать этот простой аппарат для точечной сварки с подробными инструкциями. Видеоинструкции ясны, точны и просты в использовании, так что вы не запутаетесь в процессе сборки.

Когда сборка аппарата для точечной сварки будет завершена, это будет эффективная машина, которую будут приветствовать в любой домашней мастерской. Это очень полезно при сварке листового металла, проволочной сетки или других металлических компонентов. Точечная сварка является одним из наиболее эффективных сварочных процессов и имеет широкий спектр применения для строительства и ремонта предметов в доме.

18. Мини-аппарат для точечной сварки

Вы можете узнать, как создать мини-аппарат для точечной сварки своими руками , посмотрев это информативное видео на YouTube.

Этот самодельный проект перерабатывает некоторые компоненты бывшей в употреблении микроволновой печи и объединяет их с медной проводкой и аккумулятором для создания мини-станка для точечной сварки. Это отлично подходит для всех тех небольших проектов по дому, которые требуют сплавления металлических компонентов.

Если вы хотите вывести свои проекты «сделай сам» на новый уровень и начать сплавлять металлы, начните с малого с помощью этого мини-аппарата для точечной сварки. Затем, когда вы увидите, как здорово иметь аппарат для точечной сварки в своей мастерской, ознакомьтесь с чертежами более крупных аппаратов для точечной сварки своими руками и соберите один из них для своей мастерской.

19. Трансформатор для микроволновой печи

Когда вы модернизируете свою домашнюю микроволновую печь, сохраните старую, чтобы создать самодельный точечный сварочный аппарат для вашей мастерской.

Микроволновые печи имеют трансформаторы, которые можно использовать для создания точечной сварки. Эти бесплатные планы покажут вам, как создать один для себя. И самое замечательное в использовании трансформаторов из старой микроволновой печи заключается в том, что они не дадут полезным предметам попасть на свалку. Если у вас дома нет старой микроволновки, ее можно купить в комиссионном магазине или на барахолке по очень низкой цене.

Точечная сварка использует электричество для сплавления металлических компонентов. Сплавленное соединение прочное и долговечное. Сварщик точечной сварки сплавляет металл в одном месте и делает это очень быстро, поэтому металл не нагревается.

Если вам нужно выполнить небольшие сварочные работы, точечный сварочный аппарат своими руками поможет вам выполнить их эффективно и недорого.

20. Аппарат для точечной сварки с автоматическим контуром

Точечная сварка безопаснее и эффективнее, чем другие виды сварки, а автоматический контур обеспечивает сварку в течение более длительного периода времени. Эти бесплатные планы строительства покажут все шаги по созданию Самодельный точечный сварочный аппарат .

Точечная сварка обычно используется, когда необходимо соединить один слой проволочной сетки, например, в прокладках, сетчатых экранах или металлических швах внахлест. Есть много вариантов использования точечной сварки своими руками в домашней мастерской.

Что делает точечную сварку столь привлекательной для домашних любителей и ремесленников, так это то, что большое количество энергии может быть доставлено в одну точку за очень короткое время. Точечная сварка выполняется быстро, эффективно и обеспечивает прочное плавленое соединение.

Изготовление аппарата для точечной сварки своими руками также сэкономит вам много денег. Один из самых дешевых, которые вы можете купить, будет стоить 50 долларов, и это мини-станок для точечной сварки. Вы можете построить тот, который больше и стоит меньше. Ознакомьтесь с этими бесплатными планами и создайте один для своей мастерской.

21. Портативный аппарат для точечной сварки

Иногда сварщику необходимо обратиться к проекту «Сделай сам» , и этот портативный аппарат для точечной сварки всегда с вами.

Эти бесплатные планы покажут вам, как собрать высокопроизводительный аппарат для точечной сварки с суперконденсатором, способным генерировать ток от 200 до 400 А. У этого также есть двойной импульс, который достаточно мощен, чтобы создать прочный союз двух или более металлических компонентов.

Возьмите этот переносной точечный сварочный аппарат на улицу к машине, которую вы восстанавливаете, или к металлической мебели для патио, которую вы ремонтируете. он пойдет с вами, чтобы выполнить сварочные работы.

Эта портативная модель сможет сварить множество сварных швов до того, как она нагреется. Просто подождите несколько минут, чтобы он остыл, а затем можно возобновить сварку. Это удобный маленький аккумуляторный точечный сварочный аппарат, который можно использовать дома. Он небольшой и легкий, но достаточно мощный для выполнения сварочных работ.
