Сварочный аппарат инверторный САИ-250 ПН Ресанта пониженного напряжения



Описание товара



В основу конструкции изделия Ресанта САИ-250 ПН положены передовые инверторные технологии, базирующиеся на выпрямителе с импульсно-модульной регулировкой и стабилизатором тока. Питается устройство от обычной однофазной электросети на 220 В. Данный сварочный инверторный аппарат стал довольно распространенным инструментом для создания максимально прочного соединения металлических деталей в условиях частных домовладений, мастерских и других профессиональных или бытовых случаях.

С помощью этого довольно компактного аппарата можно обеспечить высокое качество и точность сварного шва, формируемого электродом при помощи постоянного тока. В комплект поставки входит кабель со специальным удобным электрододержателем, а так же кабель с крепежным приспособлением, обеспечивающий замкнутость контура. Длина каждого кабеля – 2 метра.

Инверторный принцип работы сварочного аппарата, совокупно с использованием IGBT транзисторов, позволили сделать устройство легким (около 8 кг) и уместить его в небольшие габариты. Это ощутимо повысило удобство и универсальность аппарата.

Оператор может легко переносить его вручную или при помощи наплечного ремня, а так же размещаться для работы в неудобных и труднодоступных местах. Это качество обязательно будет оценено сварщиками со стажем, которым приходилось работать тяжелыми и громоздкими сварочными аппаратами на основе обычного трансформатора.



Основные преимущества

  • Сварочный аппарат пониженного напряжения Ресанта САИ-250 ПН наделен всеми возможностями, позволяющими качественно ровно и точно производить сварочные работы практически любой сложности.
  • Сваривающий ток, вырабатываемый изделием, не изменяет качественный состав металла в    соединяемых элементах.
  • Панель управления агрегата защищена прозрачной крышкой и содержит световые индикаторы и цифровой дисплей, а рукоятки позволяют легко и плавно настраивать параметры для работы.
  • Устройство надежно защищено от перегрева и способно сглаживать существенные перепады питающего напряжения.
  • Аппарат наделен полезными функциями «антизалипание» (Anti Stick), «горячий старт» (Hot Start) и «форсаж дуги» (Arc force), облегчающие работу сварщика и обеспечивающие бесперебойность дуги.
  • В систему внедрены IGBT технологии, что позволило сократить её внешние размеры,  вес и свободно эксплуатировать даже в сравнительно неудобных местах.
  • Агрегат легко настраивается, не требует специальных профессиональных навыков, легко переносится вручную или при помощи удобного наплечного ремня.



С применением современных технологий при производстве аппарата  Ресанта САИ-250 ПН удалось добиться того, что это небольшое и легкое изделие сосредоточило в себе серьезные практические качества. Сварочный ток имеет довольно существенное значение (10-250 А), а напряжение сварного тока в 80 В позволяет легко поддерживать дугу и использовать электроды до 4-х мм в диаметре.

Продолжительность нагрузки (ПН) системы доходит до 70 %. То есть из временного отрезка в 10 минут аппарат может непрерывно варить целых 7 минут, и только 3 минуты требуется на отдых.

Жизнеспособность работающего аппарата поддерживается за счет эффективной системы принудительного отвода выделяемого тепла, не позволяющей устройству перегреваться. Кроме этого, датчики контроля над температурой устройства вовремя, через световой индикатор, оповестят о необходимости сделать перерыв и дать аппарату дополнительный отдых для восстановления.

Конструкция сварочного агрегата  Ресанта САИ-250 ПН такова, что выполнять качественную сварку теперь по плечу даже новичку в этом деле, поскольку агрегат стал носителем ряда полезных функций:

- «антизалипание» (Anti Stick) – автоматическое понижение рабочего тока, способствующее легкому отрыву электрода в случае его залипания на свариваемой поверхности. После отрыва электрода, рабочие параметры системы тут же восстанавливаются.

-«горячий старт» (Hot Start) – импульсное кратковременное повышение рабочего тока в момент соприкосновения электрода со свариваемыми поверхностями, легко зажигающее электрическую дугу и облегчающее начало процесса сварки.

-«форсаж дуги» (Arc force) – позволяет регулировать глубину провара (жесткость дуги) и контролировать параметры метала в точке сварки. Эта функция управляется вручную.

Кроме этого, оснащение агрегата позволяет сглаживать нестабильное питающее напряжение в довольно существенных границах (от -30 % до +10 %). Таким образом, устройство обеспечивает стабильную работу и равномерность провара в диапазоне колебания питающего напряжения от 140 до 240 В.



Устройство и функциональность

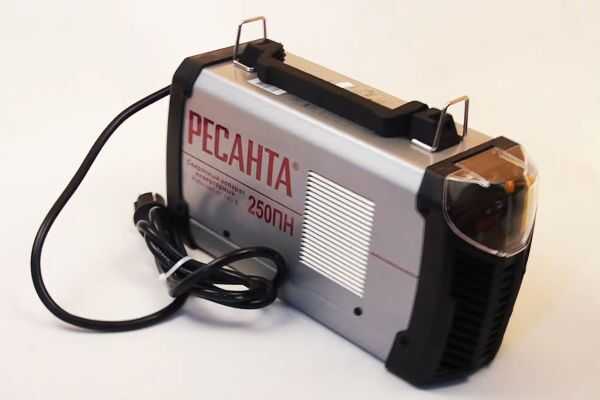

Сварочный инверторный аппарат Ресанта САИ-250 ПН представляет собой прямоугольный корпус (300х170х300 мм), собранный из стального листа, покрытого диэлектрическим составом, защищающим его и от воздействия коррозии. В корпусе сделаны специальные щели, предназначенные для свободного доступа охлаждающего воздуха.

Сверху приделана прочная рукоятка для ручной транспортировки, а так же имеется наплечный ремень, освобождающий руки оператора. Днище корпуса плоское и поэтому устойчиво держит аппарат на поверхности. Электробезопасность корпуса имеет класс IP21. Это означает, что аппарат не рекомендуется использовать при повышенной влажности (более 90 %) или во время дождя.

На задней панели корпуса установлен тумблер сети и крепится питающий шнур с вилкой для обычной розетки.

Передняя панель стала местом размещения панели управления агрегата. Здесь, под откидным прозрачным колпаком из прочного полимера, расположились рукоятка плавной регулировки силы сварочного тока (10-250 А), рукоятка настройки дуги (0-100 %), световые индикаторы сети и аварийного перегрева, а так же цифровой дисплей, отображающий текущую настройку. Ниже панели управления находятся приемные порты для крепления рабочих кабелей (кабель массы и кабель с держателем электрода).

Основной рабочий элемент прибора расположен внутри корпуса и находится под его защитой. Это специальный трансформатор с системой инверторного преобразования на основе частотно-импульсного модулирования. Цель этого компонента – создание сварочного тока оптимальных рабочих параметров. Сначала ток сети с частотой 50 Гц и напряжением 220 В выпрямляется до постоянного, но с повышенным напряжением (400 В). Затем этот ток превращается в переменный повышенной частоты и опять выпрямляется, имея на выходе напряжение 80 В. Такое напряжение упрощает начало сварочного процесса.

Рабочая нагрузка на сварочный аппарат приводит к повышенному теплообразованию в его основных рабочих компонентах. Отвод излишнего тепла и недопущение повышения температуры до аварийного уровня – первостепенная задача для таких систем. В данном случае, для повышения эффективности охлаждения, нагревающиеся поверхности компонентов снабжены оребренными алюминиевыми пластинами, а принудительный их продув воздухом обеспечивается встроенным электрическим вентилятором.

Процесс сварки происходит за счет того, что при помощи рабочих кабелей создается замкнутый контур рабочего тока. В том месте контура, где электрод касается свариваемых поверхностей, возникает электрическая дуга, расплавляющая электрод и свариваемые кромки. Флюс, которым покрыт электрод, при горении создает защитную газовую среду, предотвращающую ускоренное окисление и образование шлака в расплаве.



Подготовка к работе



Сварочный инвертор Ресанта САИ-250 ПН прост по конструкции и готов к работе практически всегда. Необходимо только подключить рабочие кабели, произвести соответствующие настройки, включить питание и аппарат готов к выполнению сварочных работ. К необходимым подготовительным операциям следует отнести подробное изучение технической инструкции по технике безопасности, наладке и приемам работы со сварочным аппаратом. Такая инструкция, как правило, является неотъемлемой частью комплекта поставки.

Работающий сварочный аппарат создает условия, при которых от локальной точки повышенного нагрева могут разлетаться в разные стороны искры, а иногда и капли расплавленного метала. Таким образом, устройство может быть источником повышенной пожарной опасности. Это следует учитывать, оценивая место предстоящей работы.

Кроме этого, выделяемые в процессе сварки газы вредны для организма оператора, поэтому место работ должно хорошо проветриваться. Сам же сварщик обязательно должен применять собственные средства защиты (особая одежда, специальный сварочный щиток для глаз и лица, перчатки-краги, головной убор и плотная кожаная обувь).

Изготовитель сварочного инверторного аппарата Ресанта САИ-250 ПН установил для своего изделия гарантийный срок в 12 месяцев. Однако, соблюдая элементарные нормы целевой эксплуатации такого агрегата, можно сделать его эксплуатацию практически бессрочной.



Скачать руководство по эксплуатации изделия

Скачать сертификат соответствия 1

Скачать сертификат соответствия 2

Скачать сертификат соответствия 3





* Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию и внешний вид изделия, не ухудшающие его технические свойства.


invertory.ru

Ресанта САИ-250ПН, сварочный аппарат 12 600 руб.

Сварочный аппарат Ресанта САИ-250ПН предназначен для ручной электродуговой сварки постоянным током покрытым электродом. Данный аппарат может использоваться как в бытовом так и в промышленном сегменте.

Технические характеристики

Диапазон регулирования сварочного тока: 10…250 А
Максимальная потребляемая мощность: 7,7 кВт
Максимальный потребляемый ток: 35 А
Диапазон входных напряжений: 140…240 В
Максимальный диаметр электрода: 6 мм
Длинна кабеля с электрододержателем: 3 м
Длинна кабеля массы: 1,5 м
Продолжительность нагружения: 70% при сварочном токе 250 А
Напряжение холостого хода: 80 В
Напряжение дуги: 30 В
Защита от залипания: функция "ANTI STICK"
Защита от перегрева: автоматическая
Функция горячий старт: есть
Охлаждение: принудительное
Класс защиты: IP21
Температура окружающей среды: -10…+40 °С
Габаритные размеры, Д×Ш×В: 300х170х300 мм
Масса, не более: 7,4 кг
Гарантийный срок эксплуатации: 24 месяца



Принцип работы

Заключается в преобразовании переменного напряжения сети частотой 50 Гц в постоянное напряжение величиной в 400 В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Для регулирования сварочного тока используется широтно-импульсная модуляция.

Устройство САИ-250ПН

Изделие выполнено в металлическом корпусе, на пластиковой передней панели которого расположено:

  • Регулятор величины сварочного тока. С помощью регулятора сварочного тока можно выставить нужный ток в зависимости от толщины сварного электрода.
  • Регулятор форсажа дуги (ARC FORCE).
  • Силовые разъемы для подключения сварочных кабелей.
  • Цифровой дисплей, отображает выставленный сварочный ток.
  • Индикатор «сеть» загорается при включении прибора.
  • Индикатор «перегрев» загорается на несколько секунд при включении и при перегреве прибора и выключается после его охлаждения до рабочей температуры.
  • Автоматический выключатель, сварочный аппарат Ресанта оснащен автоматом вместо обычного выключателя. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащенных защитой (установлен на задней панели).



Регулятор форсажа дуги (ARC FORCE)

Регулируемый форсаж дуги предназначен для повышения устойчивости сварочной дуги и лучшей текучести металла. Осуществляется повышением сварочного тока при уменьшении длины дуги.

Горячий старт (HOT START)

Для обеспечения лучшего поджига дуги в начале сварки, инвертор производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса. Благодаря этой функции аппаратом могут работать не только опытные сварщики, но и новички. Эта функция установлена на всех сварочных аппаратах Ресанта.

Антизалипание (ANTI STICK)

При начале сварки требуется произвести поджиг дуги. Нередко это приводит к залипанию электрода на изделии. В этом случае инвертор сам производит автоматическое снижение сварочного тока, и электрод легко отрывается. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки. Все сварочные аппараты серии САИ оснащены данной функцией.

IGBT

Все без исключения инверторы Ресанта изготовлены на IGBT-транзисторах. Эффект в том, что за счёт них срок использования аппарата увеличивается в 7 раз. Помимо этого уменьшается вес и габариты. У IGBT плата расположена вертикально, пыль на ней не оседает.

Диаметр электродов (мм)

Ток (А)

1,6

25-50

2

50-70

2,5

60-90

3,2

90-140

4

130-190

5

160-220

6

200-315


ПВ (продолжительность включения)

Смысл параметра «ПВ» таков: это время в течение 10-минутного интервала, которое аппарат способен проработать на указанном токе. Это означает, что 70% от 10-минутного интервала (то есть 7 минут) аппарат может непрерывно варить, не отрывая дуги на указанном токе, а остальные 3 минуты он должен «отдыхать» на холостом ходу, при этом нельзя выключать аппарат из сети, что бы работало принудительное охлаждение (вентилятор).

Напряжение холостого хода

Чем выше напряжение холостого хода, тем легче зажечь дугу. У данного инвертора оно равно 80 В, дуга зажигается легко, есть возможность варить цветные металлы.

Характеристики сварного шва

Кабель держателя и массы длинной 4,5 метра, длина сетевого шнура 1,7 м, длина сварочного аппарата 30 см. Итого 6,5 метров рабочего пространства. При необходимости увеличить удаленность от розетки используйте удлинитель нужного сечения.

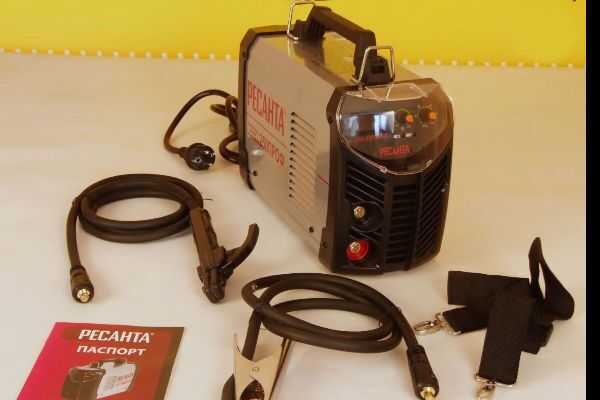

Комплектация

Сварочный аппарат: 1 шт
Кабель с электрододержателем: 1 шт
Кабель с клеммой заземления: 1 шт
Ремень для переноски: 1 шт
Руководство по эксплуатации: 1 шт
Упаковка: 1 шт



Инструкция по эксплуатации

Скачать Паспорт на сварочный аппарат Ресанта САИ-250ПН

Скачать Сертификат соответствия на сварочные аппараты Ресанта

Дорогой покупатель!

Производитель устанавливает официальный срок службы на сварочные аппараты инверторные 5 лет, при условии соблюдения правил эксплуатации.
Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.

tdresanta.ru

Ресанта САИ-250, сварочный аппарат 8 980 руб.

Сварочный аппарат Ресанта САИ-250 предназначен для ручной электродуговой сварки постоянным током покрытым электродом. Данный аппарат может использоваться как в бытовом так и в промышленном сегменте.

Технические характеристики

Диапазон регулирования сварочного тока: 10…250 А
Максимальная потребляемая мощность: 7,7 кВт
Максимальный потребляемый ток: 35 А
Диапазон входных напряжений: 140…260 В
Максимальный диаметр электрода: 6 мм
Длинна кабеля с электрододержателем: 2 м
Длинна кабеля массы: 1,5 м
Продолжительность нагружения: 70% при сварочном токе 250 А
Напряжение холостого хода: 85 В
Напряжение дуги: 30 В
Защита от залипания: функция "ANTI STICK"
Защита от перегрева: автоматическая
Функция горячий старт: есть
Охлаждение: принудительное
Класс защиты: IP21
Температура окружающей среды: -10…+40 °С
Габаритные размеры, Д×Ш×В: 350х140х250 мм
Масса, не более: 5,2 кг
Гарантийный срок эксплуатации: 24 месяца



Принцип работы

Заключается в преобразовании переменного напряжения сети частотой 50 Гц в постоянное напряжение величиной в 400 В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Для регулирования сварочного тока используется широтно-импульсная модуляция.

Устройство САИ-250

Изделие выполнено в металлическом корпусе, на передней панели которого расположено:

  • Регулятор величины сварочного тока. С помощью регулятора сварочного тока можно выставить нужный ток в зависимости от толщины сварного электрода.
  • Силовые разъемы для подключения сварочных кабелей.
  • Индикатор «сеть» загорается при включении прибора.
  • Индикатор «перегрев» загорается на несколько секунд при включении САИ и при перегреве прибора и выключается после его охлаждения до рабочей температуры.
  • Автоматический выключатель, сварочный аппарат Ресанта оснащен автоматом вместо обычного выключателя. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащенных защитой (установлен на задней панели).



Горячий старт (HOT START)

Для обеспечения лучшего поджига дуги в начале сварки, инвертор производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса. Благодаря этой функции аппаратом могут работать не только опытные сварщики, но и новички. Эта функция установлена на всех сварочных аппаратах Ресанта.

Антизалипание (ANTI STICK)

При начале сварки требуется произвести поджиг дуги. Нередко это приводит к залипанию электрода на изделии. В этом случае инвертор сам производит автоматическое снижение сварочного тока, и электрод легко отрывается. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки. Все сварочные аппараты серии САИ оснащены данной функцией.

IGBT

Все без исключения инверторы Ресанта изготовлены на IGBT-транзисторах. Эффект в том, что за счёт них срок использования аппарата увеличивается в 7 раз. Помимо этого уменьшается вес и габариты. У IGBT плата расположена вертикально, пыль на ней не оседает.

Диаметр электродов (мм)

Ток (А)

1,6

25-50

2

50-70

2,5

60-90

3,2

90-140

4

130-190

5

160-220

6

200-315


ПВ (продолжительность включения)

Смысл параметра «ПВ» таков: это время в течение 10-минутного интервала, которое аппарат способен проработать на указанном токе. Это означает, что 70% от 10-минутного интервала (то есть 7 минут) аппарат может непрерывно варить, не отрывая дуги на указанном токе, а остальные 3 минуты он должен «отдыхать» на холостом ходу, при этом нельзя выключать аппарат из сети, что бы работало принудительное охлаждение (вентилятор).

Напряжение холостого хода

Чем выше напряжение холостого хода, тем легче зажечь дугу. У данного инвертора оно равно 85 В, дуга зажигается легко, есть возможность варить цветные металлы.

Характеристики сварного шва

Кабель держателя и массы длинной 2 метра, длина сетевого шнура 1,7 м, длина сварочного аппарата 30 см. Итого 4 метра рабочего пространства. Для более удобной работы достаточно обычного удлинителя нужного сечения.

Комплектация

Сварочный аппарат: 1 шт
Кабель с электрододержателем: 1 шт
Кабель с клеммой заземления: 1 шт
Руководство по эксплуатации: 1 шт
Упаковка: 1 шт



Инструкция по эксплуатации

Скачать Паспорт на сварочный аппарат Ресанта САИ-250

Скачать Сертификат соответствия на сварочные аппараты Ресанта

Дорогой покупатель!

Производитель устанавливает официальный срок службы на сварочные аппараты инверторные 5 лет, при условии соблюдения правил эксплуатации.
Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.

tdresanta.ru

Сварочный аппарат Ресанта САИ 250 ПН: виды, схема, характеристики

Компанию Ресанта можно отнести к одним из наиболее популярных брендов на современном отечественном рынке сварочного оборудования. Такую популярность она заслужила благодаря относительно низкой стоимости, хотя качество оборудования при этом практически не страдает. В ассортименте компании имеется множество удачных моделей различных мощностей. Если вас интересует техника высокой мощности, то сварочный аппарат Ресанта 250 будет одним из лучших вариантов выбора. Это универсальная модель техники, величина тока на которой может составлять до 250 А. Это позволяет легко использовать электроды толщиной в 5 мм и более.

Сварочный аппарат Ресанта 250

Данная модель находит применение как среди профессионалов на предприятиях, так и среди новичков. Она обеспечивает хорошие условия работы, как для сваривания тонких заготовок так и для более толстых деталей. Техника рассчитана исключительно на работу со штучными покрытыми электродами, предназначенными для дуговой сварки. Как и другие модели данной серии, сварочный аппарат Ресанта САИ 250 обладает однофазным подключением, что позволяет без проблем подсоединять технику в обыкновенную бытовую розетку.

Несмотря на довольно высокую мощность, которая явно выше среднего уровня современных моделей, инвертору удается сохранить свои компактные размеры. Масса здесь составляет всего около 5 кг, тогда как аналогичные модели могут весить от 10 и более. Такие параметры позволяют использовать технику практически во всех сферах. Аппарат можно встретить на стройке, где соединяются крупные детали металлоконструкций. Также он может работать и в домашних условиях, где нет столь высоких требований, так что можно без проблем эксплуатировать технику в длительных режимах.

Отличительные особенности

Главной особенностью техники является компактность при высоких параметрах. 250 А может выдать далеко не каждый сварочный аппарат. Это совсем не значит, что он пригодится только тем, кто собирается работать при таких параметрах. Это значит, что при работе в 200 А он сможет беспрерывно сваривать значительно дольше, чем аналогичный аппарат с максимальной силой тока в 200 А. Естественно, что при этом у него будут большие затраты электроэнергии.

Преимущества

  • Относительно низкая стоимость;
  • Высокий уровень качества техники, соответственно ее цене;
  • Большая мощность, в сравнение со среднестатистическими моделями;
  • Компактные габариты и низкий вес;
  • Нет проблем с подключением, так как сварочный аппарат Ресанта САИ 250, может подключаться к обыкновенной розетке;
  • Здесь имеется отличная встроенная система охлаждения, позволяющая вести работу на максимальных параметрах 70% времени без отдыха;
  • Широко развитая сеть магазинов позволяет выполнять гарантийные обязательства и легко подобрать необходимые аксессуары.

Недостатки

  • Комплектные провода не лучшего качества, но это можно легко заменить покупкой новых;
  • Лопасти вентилятора изготавливаются из хрупкого материала, так что нужно избегать попадания в них твердых предметов;
  • Аппарат обладает высокими затратами электроэнергии;
  • Ручки шкалы регулировки являются очень легкими в движении, что позволяет их запросто сбить во время работы.

Устройство и принцип работы

В данную модель входят следующие технические узлы:

  • Первичный выпрямитель;
  • Вторичный выпрямитель;
  • Радиатор выпрямителя;
  • Транформатор;
  • Радиатор транзисторов;
  • Система охлаждения;
  • Реле мягкого пуска;
  • Датчик силы тока;
  • Стабилизатор интегральный;
  • Фильтр помех.

Исходя из такой комплектации, техника обладает следующим принципом работы:

  • Ток из розетки по кабелю попадает на первичный выпрямитель, находящийся в начале инвертора. На данном этапе происходит преобразование тока из переменного в постоянный;
  • Следующим этапом является снижение напряжения, которое до этого равнялось 220 В. Здесь же ток переходит из постоянного состояния в переменное, но на этот раз его частота становится намного выше.
  • Далее электричество поступает на трансформатор, который находится в инверторе. Здесь идет очередное понижение напряжения, чтобы увеличить силу тока. Именно этот узел подстраивает значения под заданные режимы сварки.
  • Далее располагается вторичный выпрямитель. Он снова трансформирует ток из переменного в постоянный и происходит точная подгонка параметров.

Виды и технические характеристики

Данная техника выпускается в нескольких разновидностях. Самыми распространенными стали аппарат сварочный инверторный Ресанта САИ 250 Проф и сварочный инвертор Ресанта САИ 250 ПН.

Серия Профессионал имеет следующие характеристики:

ПараметрыЗначение параметров
Диапазон допустимого напряжения, В140-260
Максимальный ток потребления, А35
Напряжение х.х, В80
Напряжение сварочной дуги, В29
Широта диапазона рабочего тока, А10-250
Максимальная продолжительность нагрузки при 250 А, %70%
Максимальный диаметр расходного материала, мм6
Класс защитыIP21
Вес, кг5,2

Аппарат сварочный инверторный Ресанта САИ 250 Проф

Его ближайшая разновидность сварочный аппарат Ресанта САИ 250 ПН обладает такими параметрами:

ПараметрыЗначение параметров
Диапазон допустимого напряжения, В140-240
Минимальный ток потребления, А10
Напряжение х.х, В80
Напряжение сварочной дуги, В29
Широта диапазона рабочего тока, А10-250
Максимальная продолжительность нагрузки при 250 А, %70%
Максимальный диаметр расходного материала, мм6
Класс защитыIP21
Вес, кг6,7

Сварочный аппарат Ресанта САИ 250 ПН

Режимы

Режимы настройки
Толщина заготовки, мм0,51-234-56-89-1213-1515-17
Диаметр расходного материала, мм11,5-233-444-556
Величина тока, А154079130160175220250

Схема

Схема аппарата будет полезна во время ремонта, а также для более понятного принципа работы. Здесь показаны все основные детали, которые входят в состав аппарата. Благодаря этому, можно узнать, где именно произошла неполадка, на что она влияет и какими аналогами можно заменить поврежденные детали.

Схема инвертора Ресанта САИ 250

Инструкция по эксплуатации

Следует знать не только как выбрать сварочный инвертор, но и как им правильно пользоваться. Если ваш выбор пал не такую технику как сварочный аппарат инверторный Ресанта САИ 250, то следует позаботиться о том, чтобы обеспечить ему максимальное охлаждение естественным путем. Дело в том, что это очень мощная модель и здесь чем выше уровень охлаждения, тем лучше. При эксплуатации в закрытом помещении следует устанавливать его рядом с вентиляцией.

Нужно уделить внимание креплениям, так как недостаточно хорошо закрепленные провода часто являются причинами проблем во время сварки и разнообразных поломок. Перед началом работы нужно убедиться, что техника является работоспособной и не сможет навредить здоровью человека.

Затем определиться с режимом, в котором будет проводиться сварка, чтобы выставить все максимально точно и надежно. Эксплуатировать аппарат на максимальной мощности в течение долгого времени не рекомендуется. На 10 минут времени требуется 7 минут непрерывной работы и 3 минуты отдыха. Во время отдыха ни в коем случае нельзя выключать аппарат, так как система охлаждения отключится вместе с ним.

Настройка параметров происходит благодаря специальным ручкам регулятора. В этой модели на каждый параметр представлена своя ручка. Это весьма удобно, так как в некоторых современных разновидностях инверторов использую один универсальный регулятор и электронный переключатель режимов, которые профессионалы ценят меньше, чем данный тип.



Аналоги

Сварочный аппарат инверторный САИ 250 Ресанта является не единственным в своей серии. Ближайшей к нему моделью является Ресанта 220, которая обладает максимальной величиной тока в 220 А. Среди других марок имеются и более серьезные разновидности, величина которых достигает 285 А. Явным тому примером является сварочный аппарат PIT.

svarkaipayka.ru

Сварочный аппарат Ресанта САИ 250ПН в Красноярске

Описание Сварочный аппарат Ресанта САИ 250ПН

В основу конструкции изделия Ресанта САИ-250 ПН положены передовые инверторные технологии, базирующиеся на выпрямителе с импульсно-модульной регулировкой и стабилизатором тока. Питается устройство от обычной однофазной электросети на 220 В. Данный сварочный инверторный аппарат стал довольно распространенным инструментом для создания максимально прочного соединения металлических деталей в условиях частных домовладений, мастерских и других профессиональных или бытовых случаях. С помощью этого довольно компактного аппарата можно обеспечить высокое качество и точность сварного шва, формируемого электродом при помощи постоянного тока. В комплект поставки входит кабель со специальным удобным электрододержателем, а так же кабель с крепежным приспособлением, обеспечивающий замкнутость контура. Длина каждого кабеля – 2 метра.

Инверторный принцип работы сварочного аппарата, совокупно с использованием IGBT транзисторов, позволили сделать устройство легким (около 6,9 кг) и уместить его в небольшие габариты. Это ощутимо повысило удобство и универсальность аппарата. Оператор может легко переносить его вручную или при помощи наплечного ремня, а так же размещаться для работы в неудобных и труднодоступных местах. Это качество обязательно будет оценено сварщиками со стажем, которым приходилось работать тяжелыми и громоздкими сварочными аппаратами на основе обычного трансформатора.

С применением современных технологий при производстве аппарата Ресанта САИ-250 ПН удалось добиться того, что это небольшое и легкое изделие сосредоточило в себе серьезные практические качества. Сварочный ток имеет довольно существенное значение (10-250 А), а напряжение сварного тока в 80 В позволяет легко поддерживать дугу и использовать электроды до 5-ти мм в диаметре. Продолжительность нагрузки (ПН) системы доходит до 70 %. То есть из временного отрезка в 10 минут аппарат может непрерывно варить целых 7 минут, и только 3 минуты требуется на отдых.

Жизнеспособность работающего аппарата поддерживается за счет эффективной системы принудительного отвода выделяемого тепла, не позволяющей устройству перегреваться. Кроме этого, датчики контроля над температурой устройства вовремя, через световой индикатор, оповестят о необходимости сделать перерыв и дать аппарату дополнительный отдых для восстановления.

Конструкция сварочного агрегата РесантаСАИ-250 ПН такова, что выполнять качественную сварку теперь по плечу даже новичку в этом деле, поскольку агрегат стал носителем ряда полезных Функций:

- «антизалипание» (Anti Stick) – автоматическое понижение рабочего тока, способствующее легкому отрыву электрода в случае его залипания на свариваемой поверхности. После отрыва электрода, рабочие параметры системы тут же восстанавливаютс

-«горячий старт» (Hot Start) – импульсное кратковременное повышение рабочего тока в момент соприкосновения электрода со свариваемыми поверхностями, легко зажигающее электрическую дугу и облегчающее начало процесса сварки.

-«форсаж дуги» (Arc force) – позволяет регулировать глубину провара (жесткость дуги) и контролировать параметры метала в точке сварки. Эта Функция управляется вручную.

Кроме этого, оснащение агрегата позволяет сглаживать нестабильное питающее напряжение в довольно существенных границах (от -30 % до +10 %). Таким образом, устройство обеспечивает стабильную работу и равномерность провара в диапазоне колебания питающего напряжения от 140 до 240 В.

Устройство и функциональность

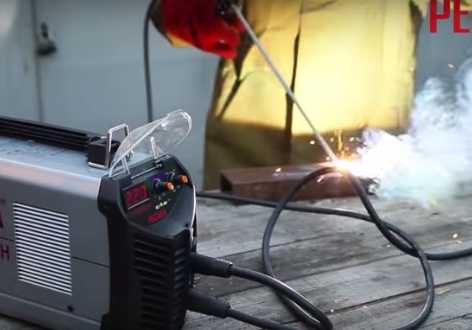

Сварочный инверторный аппарат Ресанта САИ-250 ПН представляет собой прямоугольный корпус (300х170х300 мм), собранный из стального листа, покрытого диэлектрическим составом, защищающим его и от воздействия коррозии. В корпусе сделаны специальные щели, предназначенные для свободного доступа охлаждающего воздуха. Сверху приделана прочная рукоятка для ручной транспортировки, а так же имеется наплечный ремень, освобождающий руки оператора. Днище корпуса плоское и поэтому устойчиво держит аппарат на поверхности. Электробезопасность корпуса имеет класс IP21. Это означает, что аппарат не рекомендуется использовать при повышенной влажности (более 90 %) или во время дождя.

На задней панели корпуса установлен тумблер сети и крепится питающий шнур с вилкой для обычной розетки.

Передняя панель стала местом размещения панели управления агрегата. Здесь, под откидным прозрачным колпаком из прочного полимера, расположились рукоятка плавной регулировки силы сварочного тока (10-250 А), рукоятка настройки дуги (0-100 %), световые индикаторы сети и аварийного перегрева, а так же цифровой дисплей, отображающий текущую настройку. Ниже панели управления находятся приемные порты для крепления рабочих кабелей (кабель массы и кабель с держателем электрода).

Основной рабочий элемент прибора расположен внутри корпуса и находится под его защитой. Это специальный трансформатор с системой инверторного преобразования на основе частотно-импульсного модулирования. Цель этого компонента – создание сварочного тока оптимальных рабочих параметров. Сначала ток сети с частотой 50 Гц и напряжением 220 В выпрямляется до постоянного, но с повышенным напряжением (400 В). Затем этот ток превращается в переменный повышенной частоты и опять выпрямляется, имея на выходе напряжение 80 В. Такое напряжение упрощает начало сварочного процесса.

Рабочая нагрузка на сварочный аппарат приводит к повышенному теплообразованию в его основных рабочих компонентах. Отвод излишнего тепла и недопущение повышения температуры до аварийного уровня – первостепенная задача для таких систем. В данном случае, для повышения эффективности охлаждения, нагревающиеся поверхности компонентов снабжены оребренными алюминиевыми пластинами, а принудительный их продув воздухом обеспечивается встроенным электрическим вентилятором.

Процесс сварки происходит за счет того, что при помощи рабочих кабелей создается замкнутый контур рабочего тока. В том месте контура, где электрод касается свариваемых поверхностей, возникает электрическая дуга, расплавляющая электрод и свариваемые кромки. Флюс, которым покрыт электрод, при горении создает защитную газовую среду, предотвращающую ускоренное окисление и образование шлака в расплаве.

Подготовка к работе

Сварочный инвертор Ресанта САИ-250 ПН прост по конструкции и готов к работе практически всегда. Необходимо только подключить рабочие кабели, произвести соответствующие настройки, включить питание и аппарат готов к выполнению сварочных работ. К необходимым подготовительным операциям следует отнести подробное изучение технической инструкции по технике безопасности, наладке и приемам работы со сварочным аппаратом. Такая инструкция, как правило, является неотъемлемой частью комплекта поставки.

Работающий сварочный аппарат создает условия, при которых от локальной точки повышенного нагрева могут разлетаться в разные стороны искры, а иногда и капли расплавленного метала. Таким образом, устройство может быть источником повышенной пожарной опасности. Это следует учитывать, оценивая место предстоящей работы. Кроме этого, выделяемые в процессе сварки газы вредны для организма оператора, поэтому место работ должно хорошо проветриваться. Сам же сварщик обязательно должен применять собственные средства защиты (особая одежда, специальный сварочный щиток для глаз и лица, перчатки-краги, головной убор и плотная кожаная обувь).

Изготовитель сварочного инверторного аппарата Ресанта САИ-250 ПН установил для своего изделия гарантийный срок в 12 месяцев. Однако, соблюдая элементарные нормы целевой эксплуатации такого агрегата, можно сделать его эксплуатацию практически бессрочной

Альтернативные названия: Сварочный аппарат Ресанта САИ 250ПН купить в Красноярске, Ресанта САИ 250ПН, Ресанта САИ 250ПН купить, Ресанта САИ 250ПН Красноярск, Ресанта САИ 250ПН в кредит, Ресанта САИ 250ПН, РесантаСАИ250ПН, Ресанта САИ 250ПН фото, Ресанта САИ 250ПН купить Красноярск

Скачать инструкцию бесплатно к товару можно, кликнув по кнопке "Инструкция"

laukar.com

Отправить ответ

avatar
  Подписаться
Уведомление о
