Сварочный полуавтомат инверторного типа — как выбрать?

Для производства сварочных работ создано немало аппаратов, работающих как с покрытыми электродами, так и с электродной проволокой, непрерывно подающейся в зону сваривания. Традиционные трансформаторные сварочные аппараты довольно громоздки и тяжелы, к тому же, работать на них непросто и для новичка и для профессионального сварщика. Некоторые работы, например сварка тонколистовой стали, нержавейки, латуни  или алюминия выполнить с их помощью для большинства сварщиков не представляется возможным.

Появившиеся сравнительно недавно сварочные полуавтоматы обладают рядом преимуществ перед трансформаторными. Они:

  • компактные и легкие;
  • обладают КПД более 85%;
  • экономны в потреблении электроэнергии;
  • отличаются плавной регулировкой сварочного тока;
  • легкий розжиг дуги и стабильное горение;
  • подходят как для любителей, так и для профессионалов.

Наиболее производительной разновидностью сварочных аппаратов являются полуавтоматы.

Как работает полуавтоматический инвертор

От обычного инвертора инверторный сварочный полуавтомат отличается механизмом подачи электродной проволоки  к горелке. Она подается при нажатии сварщиком курка с постоянной скоростью. При этом зона сваривания обдувается защитным потоком газа — аргона, гелия  или СО2 (система MIG/MAG). В большинстве бытовых аппаратов используется углекислый газ — аргон довольно дорогой и применяется более для сварки алюминия или нержавеющей стали, с которыми в домашних условиях работают редко.

Большинство полуавтоматических инверторов располагают широким диапазоном настроек, с помощью которых легко выбрать необходимый режим. Дуга хорошо наблюдается  в любом положении горелки. Еще одной особенностью полуавтомата является возможность работать в любом положении, что очень удобно при необходимости сварки в труднодоступных местах, куда электродом не добраться.

Используются полуавтоматы, в основном, для работы с тонколистовыми или плохо свариваемыми металлами. Они позволяют использовать различные виды проволоки, регулировать ток в широком диапазоне (приблизительно 30 – 200 А, но большинство работает в более узких рамках по силе тока), работать  с ювелирной точностью. Это особенно ценно при кузовном ремонте — современные автомобили делаются из все более тонкого металла. Это делает их легче и динамичнее, но намного усложняет ремонт кузова.

При необходимости работы с массивными деталями, систему обдува газом можно отключить и сваривать металл в обычной атмосфере. Роль газа заключается в удалении кислорода из зоны горения, чтобы раскаленный металл не окислялся. Реакция с кислородом или водородом атмосферного воздуха приводит к появлению шлаков, оксидных пленок и прочих неприятностей, снижающих прочность шва.

вернуться к меню ↑

Как выбрать?

Сварочный полуавтомат можно условно разделить на любительский и профессиональный, как и любой иной вид инструментов. Бытовой полуавтомат по функциональности мало чем уступает профессиональному, но рассчитан на меньшие нагрузки. Работать на них можно с перерывами, полной рабочей смены он попросту не выдержит. Но система холодного пуска, защита от перегрузок, регулировка тока, скорости подачи проволоки и обдува есть практически у всех моделей.

Большинство из аппаратов, которые можно купить для домашней мастерской, питаются от сети с напряжением 220 В. Если вы собираетесь работать в отдаленном гараже или на даче от дизельного генератора, то обязательно следует посмотреть в инструкцию, может ли выбранная модель подключаться к такому источнику питания.

вернуться к меню ↑

На что обратить внимание

Большинство полуавтоматов работают с проволокой толщиной 0,6 – 1 мм на катушках до 5 кг. Вес аппарата без катушки находится в диапазоне 11 – 40 кг, в зависимости от мощности и схемы построения. Но вес не является определяющей характеристикой. Обращать внимание нужно на эксплуатационные характеристики, например ПН (постоянная нагрузка).

Этот параметр показывает, сколько времени в процентном отношении аппарат работает, а сколько остывает. Условно принимается промежуток в 10 минут. Если ПН равно 50%, то аппарат после 5 минут работы должен 5 минут отдыхать. Чтобы работать с приемлемой эффективностью, величина ПН должна составлять не менее 60%.

Еще одной важной характеристикой является диапазон напряжения сети питания. Аппарат должен исправно работать при отклонениях от номинального напряжения  от 15%. Если указаны допустимые параметры  с отклонением всего в 20 – 25 В в обе стороны, то такой аппарат в работе будет ненадежен, и в условиях гаражной мастерской использовать его с полной нагрузкой затруднительно.

Диапазон регулировки силы тока — 30…250 А. Для любительской сварки более чем достаточно. Но для профессиональной работы явно мало. Если вы собираетесь работать не только с тонким металлом, но и сваривать более массивные детали, то лучше всего обратить внимание на оборудование 2 в 1, способное эффективно работать как с проволокой, так и  с покрытым электродом. Диапазон регулировки тока у них должен быть в пределах 40 – 250 ампер.

Сложно порекомендовать самый лучший полуавтомат-инвертор. Универсальной модели попросту не существует, но есть несколько аппаратов, вполне доступных по цене, которыми пользоваться удобно как начинающему сварщику, так и опытному профессионалу. Например, продукция Аврора (Aurora) — достаточно широкая линейка аппаратов  с импульсным режимом, способных удовлетворить как  профессиональные, так и любительские запросы.

вернуться к меню ↑

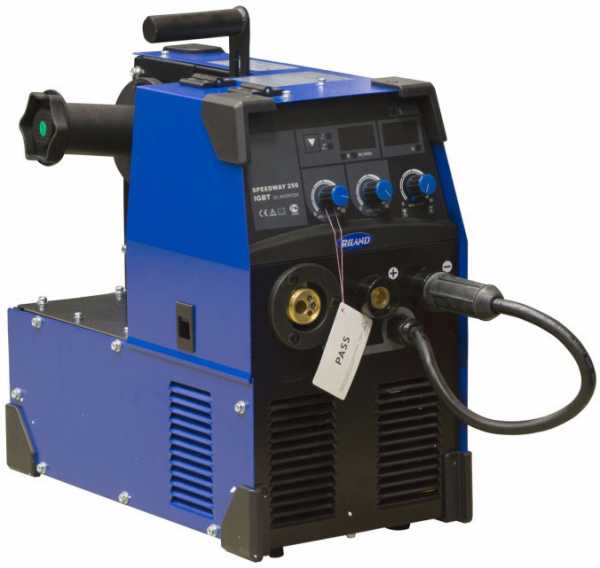

Технические характеристики Aurora PRO SPEEDWAY 200

Этот сварочный полуавтомат инверторного типа можно рассматривать как очень продвинутую бытовую, или довольно мощную профессиональную. Она обладает всеми характеристиками типового полуавтоматического инвертора, на которые нужно ориентироваться при покупке.

  • система MIG-MAG;
  • возможность работы со штучными электродами;
  • стабильность сваривания при пониженном напряжении                      140 – 160 В;
  • напряжение холостого хода                               60 В;
  • регулировка тока                                40 – 200 А;
  • мощность        5,9 кВт;
  • регулировка скорости проволоки   3 – 13 м/мин;
  • вес                              21 кг;
  • питание от 380 вольт — нет;
  • возможность подключения к генератору                            более   8 кВт.

Работа полуавтомата, как и большинства похожих моделей, максимально автоматизирована, что очень привлекательно для начинающих сварщиков. Полуавтомат практически выполняет все работы самостоятельно, сварщику остается только контролировать шов.

Также из недорогих можно посоветовать полуавтоматы Ресанта.

electrod.biz

Какие сварочные полуавтоматы инверторного типа бывают

Если при выборе сварочного оборудования решающим являются его размеры, вес, а также качество получаемого шва и простота его эксплуатации – тогда обращать внимание следует именно на инверторные модели.
    Содержимое:
  1. Как работает сварочный инверторный полуавтомат
  2. Как выбрать сварочный инвертор полуавтомат
  3. Как переделать сварочный инвертор в полуавтомат
  4. Какой фирмы выбрать сварочный полуавтомат инверторный
  5. Какая сварка лучше, инвертор или полуавтомат

Инверторные полуавтоматы стоят несколько дороже от стандартных сварочных установок, но пользователь получает компактный и одновременно производительный аппарат во многом упрощающим процесс проведения работ по сварке.
  • Что отличает оборудование этого типа от аналогов?
  • Какой принцип работы имеют сварочные полуавтоматы инверторного типа?
  • Можно ли переделать обычную сварочную установку в полуавтомат?
панель управления

Как работает сварочный инверторный полуавтомат


Главным отличием всего инверторного оборудования является высокое качество подачи напряжения на выходе. Для получения правильной ровной дуги используется трансформация электрического тока.

Сварочные инверторные полуавтоматы преобразовывают напряжение из переменного в постоянное, и обратно несколько раз. Благодаря трансформациям на выходе получается стабильная дуга без скачков, что существенно отражается на качестве шва.

Профессиональные сварщики рекомендуют начинающим мастерам остановить свой выбор на инверторных полуавтоматических аппаратах. Работать с ними легче, а качество шва во многом зависит от дополнительных функций, которые есть в каждой инверторной сварке.

Существует еще несколько существенных отличий. Для покупателя, который хочет узнать, как выбрать сварочный полуавтомат инверторного типа, необходимо знать и о них.

  1. Сварка осуществляется благодаря специальной проволоке, которая плавится под воздействием электрической дуги.
  2. Во время плавления проволоки для увеличения эффективности используется газ, играющий роль защитной среды.
  3. Подается проволока автоматически. В некоторых моделях скорость и интенсивность движения проволоки регулируется с помощью специальных устройств по мере увеличения напряжения дуги.

Как выбрать сварочный инвертор полуавтомат


Проволока в обычном полуавтомате горит только при условии воздействия газов. При плавлении используют либо инертные, либо активные смеси. На это указывает маркировка оборудования MIG / MAG. Но при необходимости можно выбрать сварочный инверторный полуавтомат с флюсовой проволокой. Проволока с флюсом может обойтись и без использования газов. Защитная среда образуется при сгорании самой проволоки, точнее, ее сердцевины.




При выборе установки необходимо обращать внимание на следующее:
  • Особенности работы – инверторный полуавтомат может работать с использованием газа, либо без него, используя специальную проволоку. Наиболее удобным является универсальный сварочный аппарат полуавтомат-инвертор. Устройство универсального полуавтоматического аппарата инверторного типа позволяет работать с любым видом сварной проволоки, включая порошковый и флюсовый материал.
  • Тип обрабатываемых материалов - для разных металлов потребуется использование специально предназначенных газовых смесей. Так, инверторная сварка полуавтомат в среде углекислого газа подойдет для работ с низкоуглеродистыми сталями. Преимуществом оборудования является невысокая стоимость расходников. В качестве недостатка можно заметить низкое качество шва, который если его не обработать, начинает ржаветь уже спустя короткое время. Для цветных металлов подойдет использование аргона и азота.
  • сварка кузова Основное предназначение - существуют три основных группы, на которые можно разделить все представленные модели. Профессиональные полуавтоматические сварочные аппараты инверторного типа предназначены для выполнения большого объема работ с небольшим интервалом отключения. Инверторы-полуавтоматы профессионального класса подключаются к трехфазному напряжению. Также существуют полупрофессиональные или полупромышленные и бытовые установки. Они стоят дешевле, в некоторые установки могут работать от обычной электрической сети дома.
  • ПН - коэффициент предельной нагрузки является одним из самых важных критериев. Выбирая сварочные аппараты-полуавтоматы инверторного типа, следует обратить внимание на ПН коэффициент, указывающий на то, сколько установка сможет работать при максимальной нагрузке. Принято рассчитывать этот промежуток в интервале в 10 минут. К примеру, если инверторный полуавтоматический сварочный аппарат для сварки без газа имеет ПН 60% при 40А – это означает, что установка сможет выдавать максимальное напряжение в течение шести минут, после чего будет необходимо ее выключить на оставшиеся четыре минуты. Профессиональный инвертор для полуавтоматической сварки часто имеет ПН 100% при напряжении в 30-45А, это указывает, что при подаче такого напряжения выключать установку не будет необходимости, и она сможет проработать в течение всего рабочего дня.
крепление катушки подключение рукава

Расширенные функциональные возможности имеют почти все установки инверторного типа. К ним относится: система горячего запуска, анти прилипание и дожиг проволоки.

Как переделать сварочный инвертор в полуавтомат


начало сварки Принцип работы инверторного сварочного полуавтомата существенно отличается от того, который имеет дуговая сварка. Чтобы сделать процесс сварки полуавтоматического типа возможным, необходимо обеспечить равновесие сразу трех параметров:
  1. силы тока
  2. напряжения
  3. скорости подачи

Сделать из инверторной сварки полуавтомат возможно, только если соблюдать все условия и дополнительно обеспечить соответствие следующим параметрам:

  • Источник напряжения с жесткой характеристикой. Жестко установленное напряжение будет в таком случае определять длину дуги. Регулировка скорости подачи в таком случае также будет определять параметры сварного тока.
  • Переделать инверторную сварку под полуавтомат можно, запитав его напрямую от сварочной цепи. В таком случае при увеличении интенсивности дуги автоматически будет увеличиваться скорость подачи.

Теоретически возможно переоборудовать и видоизменить установку, на практике это получается, только в том случае, если производитель предусмотрел возможность переделки изначально. Тогда просто приобретается приставка-полуавтомат к сварочному инвертору, и выставляются необходимые регулировки.

Какой фирмы выбрать сварочный полуавтомат инверторный


Помимо подбора технических характеристик, следует особое внимание обратить на выбор производителя оборудования. Возможности сварочного инверторного полуавтомата часто ограничиваются тем, кто изготовил это оборудование.

Потребитель на сегодняшний момент может выбирать из нескольких десятков производителей, среди которых как отечественные, так и зарубежные бренды. Производителей можно условно разделить на три основных категории:

  1. инверторный полуавтомат с катушкой Европейские концерны - основным отличием инверторных полуавтоматов произведенных в Европе является их полное соответствие заявленным в технической документации параметрам. Обычно модели европейских брендов служат долго и часто используют последние технологические новшества. Выбор сварочного полуавтомата инверторного типа Wester, Telwin, Kemppi и т. п. позволит решить даже сложные производственные задачи.
  2. Российское оборудование - отличает простота и минимальное наличие функциональных возможностей. Неплохой выбор для покупателей, имеющих ограниченный бюджет, но ищущих качественные установки. Хорошо зарекомендовала себя компания СВАРОГ, она, в том числе, предлагает полуавтоматы, которые поддерживают технологию сварки без газа и универсальные модели.
  3. Китайские установки - в большинстве своем оборудование с названием «Темп», «Ритм» и подобное делают по лицензии в стране восходящего солнца. Некоторые модели инверторных сварочных полуавтоматов китайской заводской сборки показали себя с неплохой стороны. Отличием неофициальных «копий» является небольшой срок службы. Приобретать такие установки придется на свой страх и риск.

Выбирая производителя, следует учитывать, для каких целей будет использоваться полуавтомат. Если его основным предназначением будет проведение разовых работ, можно остановиться на китайских моделях. Для более интенсивного использования лучше выбрать европейский или российский аналог.

Какая сварка лучше, инвертор или полуавтомат


Сам по себе этот вопрос практически не имеет смысла. Дело в том, что для разных работ потребуется использование дуговой или полуавтоматической сварки. К примеру, варить электродами кузов автомобиля достаточно проблематично и хотя, теоретически, это возможно, для кузовных работ все же лучше подойдет полуавтоматическая установка. Сила тока при сварке инверторным полуавтоматом полностью соответствует необходимым параметрам и позволяет варить тонкий металл.

Еще одна существенная разница в том, что инверторный сварочный аппарат отличается от полуавтомата возможностью обработки цветных и тугоплавких металлов. С помощью дуговой сварки не получиться наварить шов на алюминии и меди. Но с другой стороны, качественный инверторный дуговой аппарат незаменим при работе с черными металлами, а стоимость его обслуживания, включая приобретение расходных материалов существенно ниже.

stroy-plys.ru

Сварочные аппараты и полуавтоматы инверторного типа

Сварочный аппарат является основным рабочим инструментом для каждого сварщика. Он служит для преобразования тока из сети в такой, который будет подходить для сваривания. У каждого металла свои требования к сварочному току, поэтому, современная техника обладает широким диапазоном настроек. Существует огромная масса разновидностей моделей, которые отличается не только по своим параметрам, но и по типу. Помимо обыкновенных сварочных инверторов, которые стали самым распространенным типом, еще имеются сварочные аппараты для сварки полипропиленовых труб и так далее. Это принципиально иные типы, которые работают в узком профиле, но именно там они являются незаменимыми, так как с подобными процедурами не может справиться ни одна другая разновидность техники.

Особое внимание здесь уделено такой разновидности как сварочный инвертор. В разделе освещаются основные модели данных устройств, которые производятся практически во всех развитых странах мира. Здесь вы можете более подробно узнать о шведских сварочных аппаратах, чем они отличаются от отечественных и китайских, которые шире распространены на современном рынке и имеют более низкую стоимость. В статьях приводятся все необходимые для выбора техники данные. Сюда входят технические характеристики, которые охватывают все нужные параметры техники, наличие преимуществ и недостатков, в сравнение с основными конкурентами на рынке. Здесь же описаны особенности использования, что поможет правильной эксплуатации техники, продлевающей срок ее службы.

Отдельные статьи раздела посвящены важным деталям аппарата, которые находятся в непосредственном контакте с мастером. Одним из таких примеров является держатель для электродов. Он часто идет в комплекте с техникой, но многие мастера со временем их заменяют на более удобные. Тут вы узнаете о типах держателей, какие они бывают, чем отличаются друг от друга и какие лучше подобрать. Любители делать все самостоятельно могут узнать, как сделать держак для сварочного аппарата своими руками. Здесь же можно узнать о балластнике, который отвечает за регулировку тока путем изменения сопротивления электрической цепи аппарата.

Инверторный сварочный аппарат может иметь и нестандартные пути применения. Помимо стандартного сваривания металлических изделий, его могут применять для прогрева бетона во время строительных операций. Все эти и многие другие варианты применения описаны на страницах раздела, так что вы сможете узнать не только о самих видах техники и ее разновидностях, но и о том, как их можно применять в прочих сферах деятельности.

Новички могут узнать, как лучше выбрать сварочный аппарат для домашнего или профессионального использования, какими характеристиками он должен обладать, на что обратить внимание в первую очередь, если придется идти на компромиссы из-за ограниченного бюджета. Также здесь вы узнаете, чем отличается инвертор от обыкновенного трансформатора. Тут имеется информация, чем сварочный полуавтомат отличается от инвертора и других разновидностей подобного оборудования.

Основное внимание уделяется конкретным моделям, распространенным на современном рынке. Наличие реальных вариантов существенно облегчает выбор. Вы можете как просто осмотреть имеющиеся модели, так и ознакомиться с результатами рейтинга лучших инверторов за последние годы. На страницах сайта вы сможете найти максимально исчерпывающую информацию обо всех аспектах работы сварочных инверторов.

Читать дальше

svarkaipayka.ru

Полуавтоматическая инверторная сварка

Полуавтоматическая инверторная сварка осуществляется проволокой в защитной среде из газов. По сути, этот процесс представляет стандартную электродуговую сварку, при которой разогрев металла производится при помощи тепла электродуги между электродом и свариваемым металлом. Подача в данную область газа необходимо для защиты раскаленного металла от воздействия внешних сред. Рассмотрим, что это такое, каковы особенности подобной сварки и устройств, применяемых для нее.

Принципы и виды полуавтоматической сварки

Дуговая сварка бывает двух типов: автоматическая и полуавтоматическая сварка. Первая широко применяется в производстве. Но не всегда удобна, так как не позволяет осуществлять мелкие швы или сваривание деталей, состоящих из сложных по геометрии элементов.

При меньших размерах производств чаще всего применяется полуавтоматическая сварка. Также существует ручная дуговая сварка, применение которой имеет место и смысл в бытовом использовании при необходимости что-то быстро заварить своими руками.

Следует разделить режимы полуавтоматической сварки на процессы с защитным газом и без него:

  • Без газа осуществляется с помощью сварочной порошковой проволоки. Это своего рода трубка, внутри которой помещен сварочный порошок. При высоких температурах он сгорает и выделяет защитное газовое облако, которое защищает сварную ванну. Главными плюсами данного способа является отсутствие таких расходников для полуавтоматической сварки как баллоны с газом и высокая скорость проводимых работ. При процессе сваривания без газа создается обратная полярность: держатель подключается к минусу подающего устройства, а металл к плюсу. Это позволяет создавать высокие температуры, необходимые для горения порошка.
  • С газом – это довольно новый способ, получивший распространение около 2 десятков лет назад. Возможно проведение работ с инертными газами (аргон – так называемая MIG сварка) и активными (углекислый газ и MAG). Мобильность сварщика в данном случае ограничена привязкой к газовым баллонам, поэтому данный тип сварки в основном осуществляется в стационарных условиях. Процесс осуществляется при помощи электрода в виде проволоки, которая содержит марганец и кремний. Проволока и защитный газ подаются в сварочную ванну. Важно, что сварщик имеет возможность контролировать весь процесс.

Явным достоинством данного типа является отсутствие необходимости чистить шов от шлака и менять электроды. Качество швов, получаемых при сварке в газовой среде, на порядок выше обычных. В среде углекислого газа шов, как правило, чешуйчатый, а в инертных газах гладкий.

Оборудование для полуавтоматической сварки

Рассмотрим основные элементы, из которых состоит сварочный пост:

  • горелки для полуавтоматической сварки;
  • шланги для подачи к месту работ электродной проволоки и газа;
  • механизмы, осуществляющие подачу проволоки;
  • газовый баллон, в котором газ находится под высоким давлением, и редуктор для его снижения;
  • панель управления и система полуавтоматического управления аппаратом.

В качестве источников питания для полуавтоматов применяются инверторы, преимущества которых перед источником переменного тока очевидны. Это низкая нагрузка на электрическую сеть, возможность плавно регулировать напряжение и удобные габариты устройства.

Сварочные полуавтоматы выпускаются в нескольких модификациях:

  • Профессиональный инверторный аппарат, работающий по принципу дуговой сварки. Позволяет осуществлять сварку сплава легированной стали. Данные модели отличаются высокой ценой, но универсальны в своем применении;
  • Полупрофессиональные аппараты достаточно мощны и имеют возможность также проводить сваривание в газовой среде. Изготавливаются в виде модулей, что удобно в работе;
  • Бытовые сварочные инверторы выпускаются в едином корпусе и настроены работать от сети 220 В. Данные аппараты рассчитаны на переполюсовку, что дает возможность варить порошковыми электродами. Устройство хорошо подходит для проведения сварочных работ своими руками.

Выбирая аппарат необходимо заранее определиться с толщиной свариваемого металла и необходимой длиной швов. Важное значение имеют те условия, в которых будут осуществляться работы. Эти параметры помогут выбрать необходимое оборудование под конкретные задачи.

Покупку устройства необходимо проводить, следуя ряду правил:

  • перед покупкой и выбором устройства необходимо определиться с задачами, которые будут перед ним стоять;
  • важно учесть качество выбранного аппарата, изучить отзывы о нем, документацию, наличие запчастей для возможного ремонта;
  • аппараты с малой мощностью способны сваривать металлы с небольшой толщиной;
  • стоимость аппарата не должна быть ниже средней в данном сегменте.

Правила проведения работ

Для безопасности и эффективности работы с полуавтоматической сваркой необходимо следовать простым правилам:

  • Поверхность металла тщательно подготавливается: удаляется мусор, влага, ржавчина с прилегающих к свариваемой поверхности участков. Для этого можно использовать щетку для металла, пескоструйную установку, обезжириватель;
  • Перед работой сварочный аппарат проверяется на наличие заземлителя;
  • Используемая сеть проверяется на напряжение. Многие аппараты довольно капризно воспринимают возможные отклонения от нормативов в сети;
  • В зависимости от проводимых работ необходимо настроить аппарат, используя возможные режимы и регулировки;
  • Диаметр наконечника должен на несколько мм быть больше диаметра подаваемой проволоки;
  • Проволока, используемая для сваривания, должна быть приемлемого качества, не иметь повреждений и расслоений.

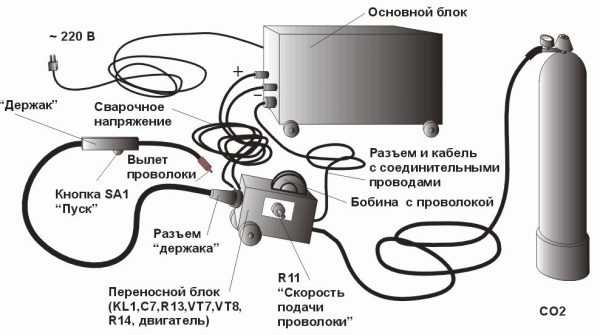

Полуавтомат из ручного инвертора

Изготовить инвертор для полуавтоматической сварки можно своими руками. Для этого потребуется:

  • Инвертор, производящий ток в 150 А;
  • Механизм для подачи сварочной электродной проволоки. Он должен иметь регулировку скорости подачи электрода в зону сварки;
  • Горелка;
  • Шланги для подачи проволоки и газа;
  • Катушка с проволокой для сварки;
  • Блок электронного управления. Основной элемент – контроллер, который регулирует и стабилизирует сварочный ток.

Прежде всего, необходимо переделать трансформатор инвертора. Для этого он обматывается медной проволокой и термобумагой. Использовать толстый провод не следует, так как он подвержен большому нагреву. Вторичная обмотка производится из 3 слоев жести с изоляцией фторопластовой лентой. Для лучшей проводимости концы обмотки закрепляются между собой при помощи пайки.

В самодельный инвертор обязательно должен быть включен вентилятор, который будет хорошо охлаждать полученный аппарат.

Подведем итоги

Инверторная полуавтоматическая сварка является одним из эффективных и распространенных способов сварки, которая осуществляется при помощи электрической дуги. Различные виды данного процесса подразумевают как сварку в среде подаваемых защитных газов, так и без них.

Данный тип сварки осуществляется при помощи специализированного оборудования, которое выпускается в различных модификациях, но при желании может быть изготовлено из обычного инвертора своими руками для бытового применения.

electrod.biz

Надежные сварочные аппараты инверторного типа

Сварочный аппарат имеет электрическую дугу, которая под воздействием электричества нагревается и плавит металл. Непосредственно к металлу ток проводиться с помощью стержней – электродов. Популярными стали сварочные аппараты инверторного типа.

Можно выделить некие типы сварочных аппаратов:

  • Трансформаторные.
  • Инверторы.
  • Выпрямительные.
  • Полуавтоматы.

Устройство трансформаторного типа

Существует очень много разновидностей и модификаций такого типа устройства. Но их основу составляет трансформатор, который изменяет переменный ток с высоким напряжением к более низким значениям. С помощью этого происходит сварка металла. Сила тока регулируется путём перемещения обмоток относительно друг друга и сердечника.


Все аппараты трансформаторного типа работают на переменном токе, что является минусом. Так как электрическая дуга при этом непостоянна,  ее надо поддерживать.

На основе выпрямителей

Такие сварочные аппараты являются следующим шагом в технике после трансформаторных. В устройствах исправили все недостатки при работе с переменным током. Этот вид сварки, кроме понижения напряжения из сети может выпрямлять переменный ток в постоянный. Такое явления достигается благодаря включению полупроводниковых диодов. Они превращают ток синусоиды в линейный.

Сварочный инвертор

Инвертором является сварочный аппарат главным отличием, которого является использование высокочастотного тока. Производительность, которую люди получили от устройства такого типа, стало причиной создания новых видов сварки.

Так на рынках и появился полуавтоматический аппарат инверторного типа. Другие виды используют трансформатор или выпрямитель. В полуавтомате вся механика сводится к подведению электродов непосредственно к свариваемому металлу. Остальную работу делает сварщик своими руками.


Сварочный полуавтомат инверторного типа состоит из таких основных элементов:

  • Электроды – обеспечивают подачу проволоки, управляют током.
  • Понижающего трансформатора.
  • Шланга (в нём находится проволока).
  • Горелки.
  • Зажима.

Принцип действия инвертора состоит в понижении напряжения до необходимого уровня.

Данный процесс можно разделить на некоторые этапы:

  • В стационарной сети частота тока составляет 50 Герц, он попадает на выпрямитель.
  • Действие силового модуля выпрямляет ток и сглаживает его с помощью дросселя и конденсатора.
  • Инвертор преобразовывает постоянный в переменный ток, но с меньшей частотой 50 кГц.
  • Ток переходит на трансформатор и снижается до 90 В.
  • Переменный ток подается на дугу.
  • Над переходами тока ведет контроль блок управления.

Отличием инвертора от других аппаратов сварки является преобразование напряжения высокой частоты. А трансформаторные устройства используют электромагнитную силу индукционной катушки. Все преобразования позволяют использовать в инверторных сварках маленький трансформатор. По сравнению с другими его величина уменьшается в 70 раз.

Полуавтоматические аппараты отличают наилучшие технические характеристики.

Параметры инверторных аппаратов, на которые следует обратить внимание

Основным отличием инвертора является регулировка тока сварки в большом диапазоне. Кроме того устройство поддерживает свою работу при небольших скачках напряжения в сети, от которого и зависит качество сварки.

Ток сварки

Измерение тока происходит в Амперах. Для инвертора важны значения максимума и минимума. Если предстоит сварка металла больше 5 мм, то обращайте на максимальное значение тока, а если нужно варить тонкие детали, то нам нужно минимальное значение. Чем меньше число тока, тем тоньше детали можно сваривать.

Если вам нужен аппарат, который пригодится во всех случаях, то значения тока должны колебаться от 15 до 250 Ампер.

Иногда технические характеристики указывают параметры используемых электродов. Но он тесно связан с величиной свариваемого тока. Так что при их выборе думайте, что вы будете сваривать.

Защита

В данном случае подразумевается защита от влаги. К примеру, IР21 безопасность от прямого дождя, а IР23 от косого. Точные параметры можно выяснить из специальных таблиц. Но чем высший показатель, тем лучше. Однако техника безопасности не позволяет сваривать под дождём.

Мощность

Измерение параметров ведётся в кВт (киловатт). Такой параметр имеет значение в некоторых видах исполняемых работ. Стационарная сеть позволяет получить мощность 2.2 кВт. Работа в городе, где нет проблем с мощностью сети, параметр не особо важен.


Но также есть значения ПВ, ПН, НПР (продолжительность включения, продолжительность нагрузки, непрерывная продолжительность работы). Обозначения такого параметра ведётся в процентах. Он показывает, какое время может работать сварочный аппарат инверторного типа, а сколько нужно простаивать.

К примеру, если взять сварочный цикл за 100%, то 60% рабочее время – остальное отдых. Циклы бывают 5-минутные или 10-минутные. Поэтому нужно обращать внимание на этот параметр.

Если величина цикла 10 минут, то 6 можно работать — 4 должен остывать. Но этот параметр также зависит от тока работы если он больше 180А, то время работы составляет около 70%, а если меньше 120А, то параметр составит 100%.

Параметры ПВ, ПН, НПР имеют значение при выполнении длинных швов или непрерывной работе. А также он напрямую зависит от тока.

Холостой ход и его напряжение

Разница потенциала между свариваемой деталью и электродом до появления дуги при рабочем напряжении является напряжением холостого хода. Его измерение ведётся в Вольтах. Обозначается U или Uxx.

Преимущества инверторных аппаратов для сварки

Полуавтоматический инвертор имеет множество плюсов:

Недостатки

  1. Ценник на инвертор выше, чем на обычный трансформатор.
  2. Дорогостоящий ремонт инверторного оборудования по сравнению с обычной сваркой. Потому что большая часть денег отходит на модуль IGBT. Его поломка может быть по разным причинам. Первая из них это перегрузка при попытке быстрого сваривания толстого металла. Также негативно влияют скачки напряжения.
  3. Устройство может выйти из строя через большое количество пыли. Если работа предстоит в условиях стройки, то нужно смотреть за аппаратом. Проводить его чистку, продувать.
  4. Электронные устройства внутри инвертора не способны работать при снижении температуры окружающей среды. Не рекомендуется использовать его при температуре ниже 0. Ведь холод — это основная причина появления конденсата. Что оказывает негативное влияние на электронику и может выводить из строя некоторые элементы.

TIG-аппарат

Устройства такого типа варят металл с высоким уровнем соединения. Их используют при работе с трудными швами. Сварка TIG-аппаратом предполагает использование электродов из графита или вольфрама. Принцип действия аппарата заключается: по специальным шлангам в горелку дет инертный газ. Электричество выходит из блоков AC/DC. Баллоны могут заполняться гелием, азотом или же их смесью. Электрод устанавливается в горелку.

Сварка TIG-аппаратом требует особых навыков и умений сварщика. Поэтому новичкам не рекомендуется пользоваться таким устройством.

Аппараты такого типа широко распространены при сварке чугуна электродом, стали и цветных металлов. Небольшая производительность балансируется качеством шва. Принцип их работы заключается в том, что ток варит, метал под давлением. Зачастую точечная сварка используется для листового материала.

 Преимущества TIG

  1. Качественный и эстетичный шов.
  2. Надёжность соединения.
  3. Долгосрочная служба.

При выборе сварочного аппарата обращайте внимание на его характеристики и на тип предстоящих работ. Ну и само устройство должно вам нравиться эстетически.

electrod.biz

Отправить ответ

avatar
  Подписаться
Уведомление о
