Аппарат точечной сварки самодельный: Как сделать аппарат для точечной сварки своими руками

alexxlab | 04.07.2021 | 0 | Разное

Содержание

Точечная сварка своими руками | Лучшие самоделки

Мне очень понадобился аппарат для точечной сварки и я решил его сделать своими руками из старой микроволновой печи, в этой статье я опишу подробный процесс его создания. В основном он нужен для спайки между собой тонких листовых металлов, например для скрепления между собой аккумуляторных батарей используя шину из тонкого металла, так как они боятся перегрева то паять их просто паяльником нельзя. Данная точечная сварка из трансформатора от микроволновки способна выдавать ток до 800 Ампер.

Точечная сварка своими руками

Детали и инструменты:

  • Старая ненужная микроволновка, а точнее трансформатор от неё;
  • Клеммная колодка;
  • Кусок медного провода диаметром 1,7 мм;
  • Силовой многожильный кабель диаметром 8 мм;
  • Модуль таймера;
  • Адаптер питания на 12 В и 0,5 А;
  • Компьютерный БП, а точнее его металлический корпус;
  • Выключатель на 220В;
  • Кнопка без фиксации;
  • Деревянная рейка;
  • Пружина.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Как сделать точечную сварку своими руками, пошаговая инструкция:

Шаг 1

Нам нужна будет старая ненужная или нерабочая (ну естественно с рабочим трансформатором) микроволновая печь, чем крупнее она будет тем мощнее трансформатор может там стоять. Итак, достаём с неё эту необходимую нам деталь, у меня попался трансформатор на 800 Ампер.

Затем разбираем компьютерный БП, оставляем только железный корпус, и разъём питания 220В, в него мы разместим всю начинку точечной сварки.

Точечная сварка своими руками

Точечная сварка своими руками

Размещаем в корпусе трансформатор, плату таймера и адаптер питания, примеряем и размечаем все необходимые отверстия которые нужно будет в дальнейшем просверлить.

Шаг 2

Нам нужно будет избавится от вторичной обмотки (та, обмотка у которой более тонкий провод) трансформатора микроволновки и намотать силовым кабелем свою новую обмотку.

Для того, чтобы не разбирать пластины трансформатора то обмотку можно сначала с одной стороны срезать стамеской ударяя по ней молотком, затем проделать тоже самое с другой стороны. Потом просто выбить оставшиеся волоски проволоки, я это делал с помощью сверла.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Шаг 3

Теперь вместо старых обмоток наматываем новые силовым кабелем, у меня получилось 2 витка. Ставим этот трансформатор в корпус, там, где решётка проделываем два отверстия под выводы катушки, продеваем их, делаем также отверстия в дне корпуса под крепления транса.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Далее нам нужно закрепить на передней панели модуль таймера и чуть ниже продеваем светодиод в просверленное отверстие выпаянный за ранее из этой платы и удлинили его проводками.

Точечная сварка своими руками

Точечная сварка своими руками

На заднюю панель добавляем выключатель питания.

Точечная сварка своими руками

Покажу полную схему подключения всех частей:

Точечная сварка своими руками

У адаптера питания отпиливаем вилку, так как она занимает лишнее место и мы припаяемся к разъёму питания напрямую проводками. Припаиваем все части будущей точечной сварки проводками, от таймера к трансформатору я присоединился клеммами. К таймеру я подключил кнопку без фиксации. С помощью переменного резистора таймера выставляется время импульса для сваривания, подходящее время подбирается уже при сваривании деталей.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Шаг 4

С помощью металлических уголков крепим деревянную рейку к корпусу сварочника.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Достаём с клеммной колодки клеммники с винтиками и надеваем на зачищенные контакты кабеля, зажимаем винтами. Прикручиваем теперь их шурупами к рейке.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Спусковую кнопку размещаем тоже в этой же рейке для удобства, просверлив под него отверстие.

Точечная сварка своими руками

Из медной проволоки диаметром 1,7 мм  делаем электроды, скручивая таким образом (но если есть толстая проволока то можно выточить из них более красивые контакты), обтачиваем из конец чтобы они были острыми:

Точечная сварка своими руками

Закрепляем их в клеммниках:

Точечная сварка своими руками

Точечная сварка своими руками

Шаг 5

Теперь нам нужно добавить пружину, которая будет возвращать контакты аппарата контактной сварки на место. Для этого прикрутим к верхней крышке ещё одну деревянную рейку.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

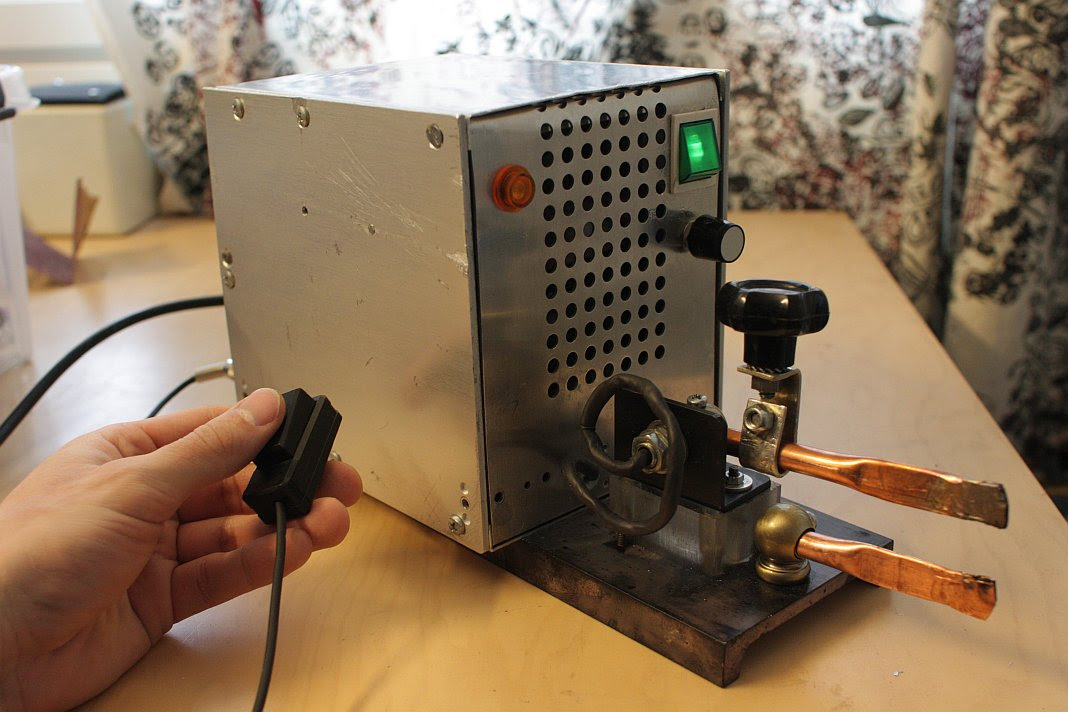

Всё, наша точечная сварка готова, этот аппарат довольно мощный и чтобы в тонких металлах не прожигалось отверстие то нужно выставлять меньшее время срабатывания на таймере.

Аппарат для точечной сварки сделанный своими руками получился достаточно компактный и много места не будет занимать в Вашей мастерской.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

ТОЧЕЧНАЯ СВАРКА [аппараты, методы, советы]

В настоящее время [точечная сварка] получила широкое распространение, как в промышленной сфере, так и быту, так как позволяет решать даже самые сложные задачи по своему прямому назначению.

На самом деле существует большое количество разновидностей сварочных процессов, каждый из которых характеризуется только своими энергоносителями, а также рабочими элементами и принципами проведения работ, у каждого своя технология.

Именно такая сварка наиболее часто используется в бытовых целях домашними мастерами.

Суть самого процесса состоит в том, что аппарат точечной сварки вырабатывает токовый импульс, который необходимо определенное время выдержать непосредственно на поверхности скрепляемых заготовок, в результате чего и происходит их точечная фиксация.

Как правило, время скрепления сварочной точки определяется визуальным способом, путем наблюдения за ней.

В этом случае прочностные характеристики самого соединения определяются, исходя из нескольких факторов одновременно, а именно, структуры материала, размеров точки, а также формы используемых электродов.

Также на качество соединения оказывает влияние сварочный ток, производимое усилие при сжатии, а также реальное состояние лицевой поверхности заготовки.

Данный тип сварки предназначен для скрепления меди, стали и многих других металлов, в том числе и нержавейки.

Особенности процесса сварки

Точечную сварку активно используют, как в промышленных целях, так и в бытовых.

На производстве, как правило, ее используют при необходимости сварить между собой всевозможные листовые заготовки из стали самых разных марок, в том числе нержавейки, меди, а также многих других категорий цветных металлов.

При помощи нее сваривают профильные заготовки различной толщины и формы, а также пересекающиеся стержни.

В домашних целях точечной сваркой в большинстве случаев пользуются при необходимости произвести ремонт самой разной бытовой техники, если требуется сварить кабель, а также для починки всевозможной кухонной утвари в виде кастрюль и тазов.

Следует отметить, что технология сварки точечного типа состоит из нескольких отдельных этапов. Принцип проведения работы всегда один и тот же.

Для начала заготовки из стали, нержавейки, меди, либо других металлов соединяются между собой в определенном положении, после чего помещаются в станок между электродами и тщательно прижимаются.

Далее запускается трансформатор, обеспечивающий необходимый нагрев металла до пластического состояния, в результате чего происходит требуемая деформация. О том, как сделать точечную сварку сварочным аппаратом полуавтоматом, рассказано на видео ниже.

Видео:

В промышленной сфере на крупных предприятиях в большинстве случаев используют оборудование автоматического типа, в домашних условиях пользуются сварочным полуавтоматом.

В некоторых случаях при использовании точечной сварки можно добиться скорости работы порядка шестисот точек в минуту.

Есть еще одна технология точечной сварки — лазерная, которая позволяет выполнять необходимые работы с большой точностью при максимальной прочности соединения.

Принцип точечной сварки состоит в сильном нагреве рабочих поверхностей металлов, в результате чего и происходит их плавление и далее образование однородной структуры.

Основную роль в сварочном процессе играет импульсная характеристика тока, которая и является основным параметром, обеспечивающим необходимый нагрев.

Также имеет значение при точечной сварке время, а также сила удержания заготовок, в результате которых металлическая структура кристаллизуется.

Данная импульсная сварка обеспечивает максимальную прочность швов при полной автоматизации самого процесса. К недостаткам можно отнести невозможность выполнить полностью герметичное соединение металлов между собой.

Некоторые характеристики

Исходя из названия, можно предположить, что при точечной сварке материал скрепляется между собой сразу в нескольких отдельных точках. Большое влияние на прочность самого соединения оказывает сразу несколько факторов.

Определяющими факторами в этом случае являются размеры и непосредственно структура самой точки. Кроме этого, большое значение играет материал электродов, параметры тока, а также передаваемое усилие сжатия.

Существуют различные режимы точечной сварки, которые позволяют выполнять необходимые работы, исходя из поставленных задач.

На сегодняшний день контактная точечная сварка постоянно совершенствуется и видоизменяется, что делает ее перспективным методом, позволяющим эффективно соединять между собой заготовки из стали, меди и других металлов.

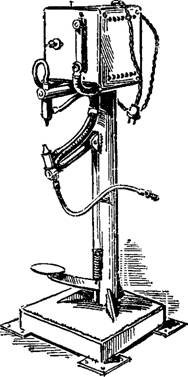

Аппарат точечной сварки представляет собой своеобразный сварочный станок, который оснащен инвертором, в его состав обязательно входит трансформатор, а также специальные клещи.

На промышленных предприятиях, как правило, используют автоматические устройства, в быту пользуются полуавтоматом.

И пользование ручным полуавтоматом, и полностью автоматическая и даже лазерная типы сварок обязательно должны полностью соответствовать ГОСТ.

Характерной особенностью данного вида сварки полуавтоматом является то, что при помощи него можно сваривать как листы стали и меди, так и нержавейки. Не играют роли размеры и толщина заготовок, а также их предназначение.

Если используется лазерная сварка, то удается добиться максимальной прочности и точности соединений.

В настоящее время лазерная сварка широко используется в самолетостроении, автомобильной промышленности, кораблестроении для сварки стали, меди, нержавейки и многих других металлов.

В условиях небольших мастерских пользуются полуавтоматом, который обязательно имеет трансформатор и отвечает стандартом ГОСТ.

В промышленных целях в большинстве случаев применяется машина контактной точечной сварки, в состав которой также входит трансформатор, а также конденсаторная установка, по стандартам ГОСТ.

Несмотря на некоторые различия сварки полуавтоматом, схема и принцип точечной сварки всегда одинаковы. Электроды для точечной сварки производят преимущественно из бронзы с небольшим добавлением кадмия или хрома.

Сам процесс точечной сварки можно увидеть на видео, которое размещено ниже.

Видео:

Методы и способы

В основе данного типа сварки лежит уже давно известный и достаточно часто практикуемый метод контактной сварки.

В данном случае сварное соединение на поверхности стали, меди, нержавейки либо каких-то других металлов получается за счет определенного нагрева заготовок.

Это происходит за счет того, что через трансформатор ток поступает на поверхность металла и далее на свариваемую поверхность, в результате чего металл пластически деформируется и под определенным сжимающим усилием прочно фиксируется, образуя однородную структуру.

Получаемый таким образом сварной шов должен обязательно соответствовать ГОСТ и обеспечивать прочность соединения на должном уровне.

В данном типе сварки электроды не только подают ток на поверхность металлов, но и обеспечивают необходимое сжатие, как клещи. В зависимости от металла подбираются электроды, которые могут иметь самый разный состав.

Их размер и диаметр регламентирует ГОСТ. Следует отметить, что точечная сварка алюминия производится электродами с наконечниками, так как плоские могут привести к образованию вмятин.

В любом случае, клещи должны обеспечивать эффективное прижимное усилие, которое обеспечит качественное сжатие поверхностей. Для более точной работы используется конденсаторная сварка.

Конденсаторная сварка является полным аналогом точечной и обеспечивает скрепление мелких деталей. Используется конденсаторная сварка там, где нужна точность — чаще всего в ремонте техники.

При необходимости на металлическую поверхность наложить заплатку, лучше всего воспользоваться сварочным полуавтоматом. Полуавтоматом можно нанести на металл несколько разновидностей швов.

Данное устройство достаточно часто используют для данного типа сварки в автомастерских или в домашних условиях.

Следует отметить, что сварным полуавтоматом можно получить сварной шов точечного типа и о том, как это сделать, рассказывает видео, размещенное ниже. В данном случае в процесс сварки клещи не участвуют, кроме этого, используются обыкновенные электроды.

Видео:

В любом случае получаемое соединение должно обязательно соответствовать ГОСТ и иметь необходимую прочность. Очень часто для сварки стали, меди, нержавейки или алюминия используется лазерная сварка.

В этом случае металл достигает необходимой температуры не через клещи, а посредством специального излучения — именно так происходит лазерная сварка.

Лазерная сварка характеризуется такими параметрами, как мощность излучения, фокусирующим пятном, а также скоростью подачи металлических листов. Следует отметить, что лазерная сварка имеет свой ГОСТ, который и определяет ее режимы работы.

Схема точечной сварки, а также тип точечного соединения и его принцип во многом зависит от используемого оборудования.

Точечная сварка характеризуется крепким швом, который иногда приходится убирать путем высверливания. Сверло применяется обычно в случае ремонта автомобиля. Именно там приходится высверлить шов.

Нужно отметить, что существует специальное сверло для быстрого высверливания точечной сварки. Сверло лучше купить, а не использовать какое-то подходящее на ваш взгляд сверло. Цена на такое сверло невысока.

Работа высверливания должна быть проделана достаточно аккуратно, чтобы можно было в дальнейшем отремонтировать кузов.

Виды и типы аппаратов

Существует несколько методов, при которых можно сделать сварное соединение данного типа, а именно, мягкий и жесткий. Исходя из этого, и подбираются аппараты, соответствующие ГОСТ.

В настоящее время для данного типа сварки в специализированных магазинах предлагается большой выбор соответствующих аппаратов, на каждый из которых установлена своя цена.

Цена на сварочный аппарат зависит, в том числе, и от того, какой именно трансформатор установлен. В большинстве случаев на предприятиях установлен станок для данного типа сварки, цена которого достаточно высокая.

Такой станок позволяет выполнять большой объем работы с самым разным металлом. Также станок для данного типа сварки имеет большие функциональные возможности и высокий потенциал работы.

Кроме этого, на крупных предприятиях используется и лазерная сварка, цена которой также находится на высоком уровне.

В бытовых целях используют более компактные аппараты, в состав которых входят трансформатор определенной мощности и, соответственно, клещи.

Цена на такие мини устройства определяется, исходя из его функциональных возможностей и марки производителя. И станок, и компактный сварочный аппарат обеспечивают точечное соединение меди, стали, нержавейки, а также многих других металлов.

Наиболее востребованной машиной считается споттер, цена которого достаточно доступная. В таких агрегатах отсутствуют специальные клещи, а ток передается через вывод, подсоединенный непосредственно к детали и электроду.

Видео:

Споттер имеет компактные размеры, притом, что прижимное усилие заготовкам передается ручным методом. Его основным достоинством является низкая цена при возможности осуществлять соединение стали, меди, а также нержавейки.

Схема работы споттера достаточно примитивная, при этом качество работы полностью отвечает ГОСТ. В данном устройстве установлен достаточно мощный трансформатор, который и обеспечивает необходимое напряжение.

На видео, которое размещено выше, показана схема работы ручного споттера. При покупке ручного устройства следует учитывать, что цена определяется, исходя из нескольких условий, в том числе и от того, какой именно трансформатор установлен.

Более профессиональное оборудование, такое как лазерная сварка или специальный станок, как правило, в домашних условиях не используется, так как цена на него достаточно высокая.

Советы и рекомендации

Трансформатор для данного типа сварки имеет некоторые отличия от остальных. В данном случае производится точечный нагрев поверхности металла, который обеспечивают специальные клещи, в которых установлены электроды.

При выполнении данного вида соединения размеры металлических листов не играют роли, кроме этого, работы могут вестись, в том числе, и с нержавеющей сталью. При выборе аппарата для домашнего использования главным фактором не должна быть его цена.

Рекомендуется, прежде всего, обратить внимание на функциональные возможности устройства, а также прочностные характеристики соединения.

Также имеет значение и производительность агрегата, и наличие автоматизации самого процесса.

Все устройства данного типа отличаются доступностью выполнения необходимых работ, даже при отсутствии соответствующей квалификации, что делает их доступными и популярными среди домашних мастеров.

Собрать такое устройство можно и самостоятельно.

В этом случае потребуется соответствующий трансформатор, который сможет обеспечить необходимый электрический импульс, а также материал, из которого изготовятся клещи.

Все необходимые элементы следует собрать по определенному принципу и схеме, и если всю работу выполнить не только правильно, но и в соответствии с технологией, то можно будет получить устройство, которое обеспечит прочное соединение между собой самых разных металлов.

О том, как самостоятельно собрать аппарат точечной сварки в домашних условиях, подробно рассказано на видео, которое размещено ниже.

Видео:


Точечная контактная сварка своими руками: как собрать самодельный аппарат?

В домашних условиях иногда требуется надежно соединить две небольшие металлические детали. Лучше всего это сделать с помощью контактной точечной сварки (КТС).


Принцип действия

Соединение деталей с помощью КТС осуществляется за счет воздействия на материалы электрической энергии. Эта энергия, преобразуясь в тепло, расплавляет небольшой участок металла. После его затвердевания образуется сварное соединение (шов).

Для осуществления КТС необходимы:

Источник электроэнергии для точечной сварки имеет:

  1. Низкое выходное напряжение (1- 3 В).
  2. Большую величину сварочного тока (>200 А).

При этом длительность импульса тока не превышает 1-2 секунды, а зона расплавления металла должна быть минимальной.

Устройство прижима обычно совмещается с электродами, по которым протекает ток сварки.

Трансформатор

В качестве источника тока для КТС обычно используется трансформатор, преобразующий высокое напряжение сети в низкое напряжение сварки. При конструировании самодельного сварочного аппарата для точечной сварки часто используются мощные трансформаторы от уже отработавших электрических приборов. В частности, могут быть использованы трансформаторы от микроволновых печей или сварочных аппаратов.

Основным требованием к таким устройствам является то, что они должны иметь достаточную мощность (не менее 1 кВт). При этом для сварки более массивных деталей требуются более мощные трансформаторы. В любом случае трансформаторы требуют доработки.

Доработка состоит в удалении имеющейся вторичной обмотки и намотки поверх первичной обмотки (220 В) дополнительно одного или нескольких витков толстого медного провода.

Примерная стоимость сварочных трансформаторов на Яндекс.маркет

В некоторых случаях производят замену обеих обмоток. Для мощных аппаратов, например, первичную обмотку выполняют более толстым проводом, а вторичную обмотку выполняют в виде одного витка, выполненного из алюминиевой шины.

Возможен вариант намотки нескольких витков толстого провода непосредственно на тороидальный сердечник трансформатора старого сварочного аппарата.

Устройство прижима

В процессе сварки значение имеет не только наличие сварочного тока, но и создание усилия прижатия свариваемых деталей.

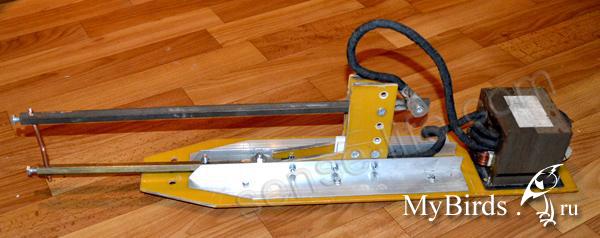

С этой целью обычно используется рычаг, при нажатии на который электроды с двух сторон сжимают свариваемые детали. Для возврата рычага в исходное положение применяют пружину. Если требуется более сильный прижим, то дополнительно используется винтовая стяжка.

Рычаги могут быть выполнены из металла или дерева. При этом металлические рычаги необходимо изолировать.

Управление

В процессе ручной сварки производится кратковременное включение аппарата. Для этого в цепь питания трансформатора вводится выключатель. В простейшем случае он представляет собой кнопочный выключатель, который подключает первичную обмотку к сети. Иногда действие выключателя совмещается с положением рычага, и при его опускании на место сварки замыкается электрическая цепь, и происходит точечная сварка.

Электроды

КТС производится с помощью электродов. Электроды представляют собой медные цилиндрические детали различной формы, с помощью которых устройство прижима сдавливают свариваемые детали. Через электроды подводится сварочный ток. Диаметр электродов выбирается в зависимости от мощности аппарата. При этом провода, по которым подводится ток к электродам, должны иметь сечение, соответствующее проходящему по нему току. В противном случае, из-за влияния сопротивления относительно тонких проводов будет уменьшаться сварочный ток. В худшем случае провода, имеющие малое сечение, будут греться и могут сгореть.

Примерная стоимость электродов на Яндекс.маркет

Электроды можно купить готовые, а можно сделать самостоятельно. Для этого используется медный пруток. Если аппарат предназначен для сварки тонких материалов, и его мощность невелика, то можно в качестве электродов использовать медные наконечники от обычных паяльников.

В некоторых случаях любители выполняют электроды из медных пластин.


инверторный, точечный, из микроволновки и другие

Сварочный аппарат является довольно востребованным устройством как среди профессионалов, так и среди домашних мастеров. Но для бытового использования порой нет смысла покупать дорогостоящий агрегат, поскольку он будет использоваться в редких случаях, например, если потребуется заварить трубу или поставить забор. Поэтому будет разумнее сделать сварочный аппарат своими руками, вложив в него минимальное количество средств.

Главной деталью любого сварочника, работающего по принципу электродуговой сварки, является трансформатор. Данную деталь можно извлечь из старой, ненужной бытовой техники и сделать из нее самодельный сварочный аппарат. Но в большинстве случаев трансформатору требуется небольшая доработка. Существует несколько способов, чтобы сделать сварочник, которые могут быть как самыми простыми, так и более сложными, требующими знания в радиоэлектронике.

Сварочный аппарат из микроволновки

Чтобы изготовить мини-сварочный аппарат, понадобится пара трансформаторов, снятых с ненужной микроволновой печи. Микроволновку несложно найти у друзей, знакомых, соседей и т.д. Главное, чтобы она обладала мощностью в пределах 650-800 Вт, и в ней был исправен трансформатор. Если печка будет иметь более мощный трансформатор, то и аппарат получится с более высокими показателями тока.

Итак, трансформатор, снятый с микроволновки, имеет 2 обмотки: первичную (первичку) и вторичную (вторичку).

Вторичка имеет больше витков и меньшее сечение провода. Поэтому, чтобы трансформатор стал пригодным для сварки, ее требуется убрать и заменить на проводник с большей площадью сечения. Чтобы извлечь данную обмотку из трансформатора, ее необходимо спилить с обеих сторон детали с помощью ножовки по металлу.

Делать это нужно с особой аккуратностью, чтобы случайно не задеть пилой первичную обмотку.

Когда катушка будет спилена, ее остатки потребуется извлечь из магнитопровода. Эта задача намного облегчится, если просверлить обмотки для снятия напряжения металла.

Далее, с помощью сверла или зубила выбейте остатки намотки.

Проделайте такие же операции и с другим трансформатором. В итоге у вас получится 2 детали, имеющие первичную обмотку на 220 В.

Важно! Не забудьте удалить токовые шунты (показаны стрелками на фото ниже). Это процентов на 30 увеличит мощность аппарата.

Для изготовления вторички потребуется приобрести 11-12 метров провода. Он должен быть многожильным и иметь сечение не менее 6 квадратов.

Чтобы сделать сварочный аппарат, для каждого трансформатора потребуется намотать по 18 витков (6 рядов в высоту и 3 слоя в толщину).

Можно оба трансформатора мотать одним проводом либо по отдельности. Во втором случае катушки должны соединяться последовательно.

Намотку следует делать очень плотной, чтобы провода не болтались. Далее, первичные обмотки нужно соединить параллельно.

Чтобы детали соединить вместе, их можно прикрутить к небольшому обрезку деревянной доски.

Если измерить напряжение на вторичке трансформатора, то в данном случае оно будет равняться 31-32 В.

Таким самодельным сварочником без труда варится металл толщиной 2 мм электродами с диаметром 2,5 мм.

Следует помнить, что варить таким самодельным аппаратом следует с перерывами на отдых, поскольку его обмотки сильно нагреваются. В среднем, после каждого использованного электрода аппарат должен остывать в течение20-30 минут.

Тонкий металл агрегатом, сделанным из микроволновки, варить не получится, так как он его будет резать. Для регулировки тока к сварочнику можно подключить балластный резистор или дроссель. Роль резистора может выполнить отрезок стальной проволоки определенной длины (подбирается экспериментально), который подсоединяется к низковольтной обмотке.

Сварочник на переменном токе

Это самый распространенный вид аппаратов для сварки металлов. Его просто изготовить в домашних условиях, и он неприхотлив в эксплуатации. Но главный недостаток аппарата – это большая масса понижающего трансформатора, который является основой агрегата.

Для домашнего использования достаточно, чтобы аппарат выдавал напряжение 60 В и мог обеспечить силу тока в 120-160 А. Поэтому для первички, к которой идет подключение бытовой сети 220 В, потребуется провод с сечением от 3 мм2 до 4 мм2. Но идеальный вариант — это проводник с сечением 7 мм2. При таком сечении перепады напряжения и возможные дополнительные нагрузки аппарату будут не страшны. Из этого следует, что для вторички нужен проводник, имеющий 3 мм в диаметре. Если брать алюминиевый проводник, то расчетное сечение медного умножается на коэффициент 1,6. Для вторички потребуется медная шина с сечением не менее 25 мм2

Очень важно, чтобы проводник для намотки был покрыт тряпичной изоляцией, поскольку традиционная ПВХ оболочка при нагревании плавится, что может вызвать межвитковое замыкание.

Если вы не нашли провод с необходимым сечением, то его можно изготовить самостоятельно из нескольких более тонких проводников. Но при этом значительно увеличится толщина провода и, соответственно – габариты агрегата.

Первым делом, изготавливается основа трансформатора – сердечник. Его делают из металлических пластин (трансформаторной стали). Данные пластины должны иметь толщину 0,35-0,55 мм. Шпильки, соединяющие пластины, требуется хорошо изолировать от них. Перед сборкой сердечника просчитываются его размеры, то есть размеры “окна” и площадь сечения сердечника, так называемого “керна”. Для расчета площади используют формулу: S см2 = a х b (см. рис. ниже).

Но из практики известно, что если сделать сердечник с площадью меньшей 30 см2, то таким аппаратом будет сложно получить качественный шов из-за недостатка запаса мощности. Да и нагреваться он будет очень быстро. Поэтому сечение сердцевины должно быть не менее 50 см2. Несмотря на то, что увеличится масса агрегата, он станет более надежным.

Для сборки сердечника лучше использовать Г-образные пластины и размещать их так, как показано на следующем рисунке, пока толщина детали не достигнет необходимого значения.

Пластины по окончанию сборки необходимо скрепить (по углам) с помощью болтов, после чего зачистить напильником и заизолировать тканевой изоляцией.

Теперь можно начать намотку трансформатора.

  1. В первую очередь, следует намотать первичку. Для ее изготовления потребуется сделать 215 витков.
  2. Рекомендуется на 165 и 190 витке сделать ответвление. Чтобы это сделать, необходимо в верхней части трансформатора прикрепить пластину из текстолита. Все ответвления закрепляются на ней с помощью болтов. Но возле них следует ставить маркировку. Например, возле первого провода следует написать “Общий”, возле 2-го отвода – “165 виток”, возле 3-го – “190 виток” и возле 4-го – “215 виток”. В дальнейшем это позволит регулировать силу тока. Если требуется повысить силу тока, то выбирается обмотка с меньшим количеством витков, и наоборот.
  3. Далее, делается вторичная обмотка, состоящая из 70-ти витков.

Следует учитывать один нюанс: соотношение витков на сердечнике должно быть 40% к 60%. Это значит, что на стороне, где размещена первичка, должно быть меньшее количество витков вторички. Благодаря этому при начале сварки обмотка, имеющая больше витков, частично отключится из-за возникновения вихревых токов. При этом повысится сила тока, что положительным образом скажется на качестве шва.

Когда намотка трансформатора будет завершена, сетевой кабель подключается к общему проводу и к ответвлению 215 витка. Сварочные кабели подключаются к вторичной обмотке. После этого контактный сварочный аппарат готов к работе.

Аппарат на постоянном токе

Чтобы варить чугун или нержавейку, требуется аппарат постоянного тока. Его можно сделать из обычного трансформаторного агрегата, если к его вторичной обмотке подсоединить выпрямитель. Ниже приведена схема сварочного аппарата с диодным мостом.

Схема сварочного аппарата с диодным мостом

Выпрямитель собирается на диодах Д161, способных выдерживать 200А. Они обязательно должны быть установлены на радиаторах. Также для выравнивания пульсации тока потребуется 2 конденсатора (С1 и С2) на 50 В и 1500 мкФ. Данная электросхема также имеет регулятор тока, роль которого выполняет дроссель L1. К контактам Х5 и Х4 подсоединяются сварочные кабели (прямой или обратной полярностью), в зависимости от толщины соединяемого металла.

Инвертор из блока питания компьютера

Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно использовать мощный вентилятор, такой как Thermaltake A2016. Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.

Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.

Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.

Далее приведены схемы, для производства печатных плат, которые нужны, чтобы сделать инвертор.

На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.

Сварочник из электромотора

Чтобы изготовить простой сварочный аппарат из статора электродвигателя, необходимо подобрать сам мотор, отвечающий определенным требованиям, а именно, чтобы его мощность была от 7 до 15 кВт.

Совет! Лучше всего использовать двигатель серии 2А, поскольку в нем будет большое окно магнитопровода.

Раздобыть нужный статор можно в местах, где принимают металлолом. Как правило, он будет очищен от проводов и после пары ударов кувалдой раскалывается. Но если корпус изготовлен из алюминия, то чтобы извлечь из него магнитопровод, потребуется отжечь статор.

Подготовка к работе

Поставьте статор отверстием вверх и подложите под деталь кирпичи. Далее, сложите внутрь дрова и подожгите их. После пары часов прожарки магнитопровод легко отделится от корпуса. Если в корпусе имеются провода, то их также после термообработки можно вынуть из пазов. В результате вы получите магнитопровод, очищенный от ненужных элементов.

Данную болванку следует хорошо пропитать масляным лаком и дать ей просохнуть. Для ускорения процесса можно использовать тепловую пушку. Пропитка лаком делается для того, чтобы после снятия стяжек не произошло рассыпание пакета.

Когда болванка полностью высохнет, используя болгарку, удалите стяжки, распложенные на ней. Если стяжки не удалить, они будут выполнять роль короткозамкнутых витков и забирать мощность трансформатора, а также вызывать его нагрев.

После очистки магнитопровода от ненужных частей потребуется изготовить две торцевые накладки (см. рисунок ниже).

Материалом для их изготовления может послужить либо картон, либо прессшпан. Также нужно изготовить из данных материалов две гильзы. Одна будет внутренней, а вторая – наружной. Далее, нужно:

  • установить на болванке обе торцевые накладки;
  • затем вставить (одеть) цилиндры;
  • все эту конструкцию обмотать киперной или стеклолентой;
  • пропитать получившуюся деталь лаком и высушить.

Изготовление трансформатора

После проведения вышеописанных действий из магнитопровода можно будет изготовить сварочный трансформатор. Для этих целей понадобится провод, покрытый тканевой либо стеклоэмалевой изоляцией. Чтобы намотать первичную обмотку, потребуется провод диаметром 2-2,5 мм. На вторичную обмотку потребуется около 60 метров медной шины (8 х 4 мм).

Совет! Чтобы правильно рассчитать количество витков, необходимо иметь трансформатор на 12 В и амперметр, которым можно измерять переменный ток до 5 А.

Итак, расчеты делаются следующим образом.

  1. На сердечник следует намотать 20 витков провода, имеющего диаметр не ниже 1,5 мм, после чего, нужно подать на него напряжения 12 В.
  2. Измерьте ток, протекающий в данной обмотке. Значение должно быть около 2 А. Если получилось значение больше требуемого, то количество витков нужно увеличить, если значение меньше 2А, то уменьшить.
  3. Подсчитайте количество получившихся витков и разделите его на 12. В результате вы получите значение, которое указывает, сколько нужно витков на 1 В напряжения.

Для первичной обмотки подойдет проводник диаметром 2,36 мм, который требуется сложить вдвое. В принципе, можно взять любой провод с диаметром 1,5-2,5 мм. Но прежде нужно просчитать сечение проводников в витке. Сначала нужно намотать первичную обмотку (на 220 В), а затем – вторичную. Ее провод должен быть изолированным по всей длине.

Если во вторичной обмотке сделать отвод на участке, где получается 13 В, и поставить диодный мост, то данный трансформатор можно использовать вместо аккумулятора, если требуется завести автомобиль. Для сварки напряжение на вторичной обмотке должно быть в пределах 60-70 В, что позволит использовать электроды диаметром от 3 до 5 мм.

Если вы уложили обе обмотки, и в этой конструкции осталось свободное место, то можно добавить 4 витка шины из меди (40 х 5 мм). В данном случае вы получите обмотку для точечной сварки, которая позволит соединять листовой металл толщиной до 1,5 мм.

Для изготовления корпуса использовать металл не рекомендуется. Лучше его сделать из текстолита или пластика. В местах крепления катушки к корпусу нужно проложить резиновые прокладки для уменьшения вибрации и лучшей изоляции от токопроводящих материалов.

Самодельный аппарат точечной сварки

Готовый аппарат для точечной сварки имеет достаточно высокую цену, которая не оправдывает его внутреннюю “начинку”. Устроен он очень просто, и сделать его самому не составит большого труда.

Чтобы самостоятельно изготовить точечный сварочный аппарат, потребуется один трансформатор от микроволновки мощностью 700-800 Вт. С него нужно убрать вторичную обмотку способом, описанным выше, в разделе, где рассматривалось изготовление сварочного аппарата из микроволновки.

Аппарат для точечной сварки делается следующим способом.

  1. Сделайте 2-3 витка внутри манитопровода кабелем с диаметром проводника не менее 1 см. Это будет вторичная обмотка, позволяющая получить ток в 1000 А.
  2. На концах кабеля рекомендуется установить медные наконечники.
  3. Если подключить к первичной обмотке 220 В, то на вторичной обмотке мы получим напряжение 2 В с силой тока около 800 А. Этого будет достаточно, чтобы за несколько секунд расплавить обычный гвоздь.

  4. Далее, следует сделать корпус для аппарата. Для основания хорошо подойдет деревянная доска, из которой следует изготовить несколько элементов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависят от габаритов трансформатора.

  5. Чтобы придать корпусу более эстетичный вид, острые углы можно убрать с помощью ручного фрезера с установленной на него кромочной калевочной фрезой.

  6. На одной части сварочных клещей необходимо вырезать небольшой клин. Благодаря ему клещи смогут подниматься выше.

  7. Вырежьте на задней стенке корпуса отверстия под выключатель и сетевой провод.
  8. Когда все детали будут готовы и отшлифованы, их можно покрасить черной краской или покрыть лаком.
  9. От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также потребуется металлическая дверная ручка.

  10. Если у вас дома не завалялся выключатель и медный прут, а также медные зажимы, то данные детали необходимо приобрести.
  11. От медной проволоки отрежьте 2 небольших прутка, которые будут выполнять роль электродов, и закрепите их в зажимах.

  12. Прикрутите выключатель к задней стенке корпуса аппарата.
  13. Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фото.

  14. Закрепите на основании трансформатор.
  15. Далее, один сетевой провод подсоединяется к первичной обмотке трансформатора. Второй сетевой провод подсоединяется к первой клемме выключателя. Затем нужно прикрепить провод ко второй клемме выключателя и подсоединить его к другому выводу первички. Но на этом проводе следует сделать разрыв и установить в него прерыватель, снятый из микроволновки. Он будет выполнять роль кнопки включения сварки. Данные провода должны быть достаточной длины, чтобы ее хватило для размещения прерывателя на конце клещей.
  16. Закрепите на стойках и задней стенке крышку аппарата с установленной ручкой.
  17. Закрепите боковые стенки корпуса.
  18. Теперь можно устанавливать сварочные клещи. Сначала просверлите на их концах по отверстию, в которые будут вкручиваться шурупы.
  19. Далее, закрепите на конце выключатель.
  20. Вставьте клещи в корпус, предварительно положив между ними для выравнивания квадратный брусок. Просверлите в клещах сквозь боковые стенки отверстия и вставьте в них длинные гвозди, которые будут служить в качестве осей.

  21. На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней были друг напротив друга.

  22. Чтобы верхний электрод поднимался автоматически, вкрутите 2 шурупа и закрепите на них резинку, как показано на следующих фото.

  23. Включите агрегат, соедините электроды и нажмите кнопку пуска. Вы должны увидеть электрический разряд между медными стержнями.
  24. Для проверки работы агрегата можно взять металлические шайбы и сварить их.

В данном случае результат оказался положительным. Поэтому создание точечного сварочного аппарата можно считать оконченным.

Точечная сварка своими руками - ВИДЕО как сделать аппарат точечной сварки своими руками

Весьма просто можно сделать аппарат точечной сварки своими руками с переменным током. Через подачу электроимпульса с изменением времени выполняется точечная сварка своими руками. Видео процесса можно посмотреть здесь.

Трансформатор представляется важнейшей составляющей. Он сооружается из микроволновой печи (около одного киловатта и выше). Они обладают достаточной мощностью и вполне доступны. Трансформатора хватит, чтобы была создана точечная сварка из микроволновки. Однако если не хватит мощности, то берут два микроволновых прибора.

Чтобы работал магнетрон микроволновой печи, требуется высочайшее напряжение. Поэтому трансформатор, имеющий до двух тысяч ватт напряжения на выходе, используется как повышающий компонент. Лучше не проверять его работоспособность через сеть.

Для него нужны магнитный провод и обмотка. Аккуратно удаляется вторичная обмотка. Могут быть также установлены шунты. Их необходимо осторожно убрать, так как подача тока существенно ограничивается.

Точечный сварочный аппарат своими руками

Далее производится наматывание новой обмотки. Чтобы ток был сильным, потребуется большой медный провод диаметром более одного сантиметра. Для предотвращения сопротивления дополнительно, длину делают короче.

Производятся витки для получения двух ватт на выходе. Если получится внедрить больше двух витков, аппарат точечной сварки своими руками будет более мощным.

При двух равных трансформаторах делается один для наиболее мощного тока. Такой способ применяется, например, для осуществления сварки с металлом не тонким или при недостаточной мощности трансформатора. При соединении нужно быть осторожным, так как ошибка стоит короткого замыкания.

Чтобы точечная сварка из микроволновки была мощнее, соединяются еще трансформаторы, конечно, если сеть позволит. Если точечный сварочный аппарат своими руками чрезмерно мощный, то напряжение в сети резко упадет, что вряд ли обрадует соседей. Поэтому лучше ограничиться силой тока от одной до двух тысяч ампер. Если ток будет недостаточным, то просто нужно будет увеличить время сварки.

Точечная сварка своими руками: видео

Электродами служат медные стержни. Толщина их здесь сыграет положительную роль. При небольшой подаче тока пользуются жилами паяльников.

Как производится ручная точечная сварка? Электроды нужно подтачивать, а со временем необходимо их менять из-за полного стачивания. Длина провода от трансформатора, как отмечалось, по возможности делается меньшей. Соединений тоже лучше делать меньше, потому что при них теряется мощность. Идеалом здесь будут наконечники с обеих сторон провода, через которые соединяются электроды.

Наконечники спаиваются с проводом для предотвращения роста сопротивления и потери мощности. Когда у провода большой диаметр, то спаивать его с наконечником непросто. Но процесс упростится, если приобрести луженые наконечники. Из-за неспаянных соединений также растет сопротивление. Но все равно лучше иметь съемные электроды, потому что их надо подтачивать или заменять, а каждый раз спаивать и припаивать снова будет слишком утомительно.

Самодельный аппарат точечной сварки имеет рычаг и выключатель.

Чтобы осуществлялась точечная сварка своими руками (видео), сжатие электродами производится сильное. На аппаратах промышленных образцов такая сила может быть равна десяткам, а иногда даже сотням килограммов. В связи с этим рычаг делается как можно крепче, а основание массивнее, лучше, если его можно будет закрепить к столу.

Усилие создается при помощи, как рычажного зажима, так и рычажного винтового. Используются и другие методы при помощи дополнительного оборудования.

Чтобы не создавать еще сопротивление и не сварить до предела, выключатель надо соединить именно в первичную обмотку цепи. Если используется рычажный механизм для прижима, то выключатель устанавливают прямо на рычаге, чтобы при работе, давя на рычаг, подавать ток. Другой рукой спокойно поддерживаются свариваемые детали.

Аппарат точечной сварки своими руками

Осуществляя эксплуатацию, включая и выключая ток, нужно помнить, что электроды должны обязательно быть сжаты, потому что если этим пренебречь, они могут подгореть.

Лучше при эксплуатации аппарат специально охлаждать вентилятором. Если его нет, то необходимо следить за температурой агрегата и его элементов. Выключать его на время, давая передохнуть.

Точечная сварка своими руками. Видео. Результаты

Чтобы сварка была качественной, конечно, необходимо набраться достаточного опыта, при котором будет вырабатываться знание и чувство нужной продолжительности подачи импульса при наблюдении за поведением сварной точки по ее цвету.


Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Точечный сварочный аппарат своими руками

Точечные сварные работы являются подвидом контактной сварки. При этом виде сварных работ металлические элементы скрепляются в одной или нескольких местах.

Этот метод сварки поверхностей обладает высокой технологией производства и разнообразием применения в различных областях промышленности и может применяться как при производстве электронных приборов, так и автомобилей, морских и воздушных судов и в других областях промышленного производства.

При использовании этого вида сварки, достигается очень высокая прочность соединения деталей конструкции между собой. Степень прочности в месте соединения определяется усилиями по стискиванию поверхностей скрепляемых элементов и физических силы электротока устройства.

В современном производстве используются разные варианты этих приборов от стационарных станков до легко транспортируемых аппаратов. В качестве примера на картинке представлено фото ручного аппарата точечной сварки.

Особенности аппаратуры

В основу этого вида сварки положен способ разогрева металлической детали (пластины) импульсом электротока. Для обеспечения эффекта сваривания детали (элементы) сильно прижимаются между собой.

В месте наибольшего сжатия производится точечное сваривание деталей путем прохождения электрического заряда между электродами прибора. На месте соприкосновения образуется расплавленная точка металла размером не более двенадцати мм.

Методы точечного сваривания

Это вид сварки условно подразделяются на два метода: мягкий и жесткий.

Мягкий режим. В этом режиме при сваривании происходит постепенный разогрев деталей с использованием тока небольшой силы. На сваривание металлических поверхностей в этом режиме необходимо около трех секунд времени.

В этом режиме мощность потребления тока станком (прибором) уменьшается. Режим, как правило, используется при сваривании металлов обладающих свойствами закаливания.

Жесткий режим. Определяется кратковременной длительностью большой силы электротока и мощным стискиванием свариваемых элементов в точке сваривания. Плотность потребляемого электротока в этом режиме достигает 300А на 1мм2. На производство процесса сваривания затрачивается до полутора секунд.

Главный недостаток этого метода – большая потребность электроэнергии (станков) и большие перегрузки промышленной сети. Преимущество – минимальное время сваривание поверхностей.

Этот режим, как правило, используют при сваривании поверхностей с хорошей теплопроводностью, высоколегированной стали или скреплении поверхностей разной толщины.

Варианты сварочных работ

Виды точечной сварки определяются количеством единовременно образуемых пикселей соединения. В производстве используются: одноточечный, двухточечный и многоточечный виды.

Одноточечный вид используют при соединении нескольких листов, при этом качество сваривания уменьшается с каждым слоем листов (деталей). Двухточечный вид сваривания применяют при соединении деталей обладающих широкими поверхностями.

Многоточечный вид используют для скрепления различных штампованных конструкций. Он может быть двусторонним и односторонним, все зависит от размещения электродов по отношению к скрепляемым узлам.

Этот вид сварки может различаться и циклами прохождения электроимпульсов. Цикличность зависит от толщины свариваемых деталей.

При толщине металлической поверхности до пяти миллиметров достаточно и одного импульса электротока, а при большой толщине необходимо несколько кратковременных электрических импульсов. При сваривании металлических элементов большой толщины и твердости применяются циклы с повышенным стискиванием.

Способы сваривания

Существует несколько способов точечного сваривания:

Точечный – сваривание элементов происходит в одном или многих местах. Применяется в приборостроении, автомобилестроении постройке морских, речных и авиационных судов.

  • Обеспечивает сварку стальных листов до двадцати миллиметров толщиной.

Рельефный способ – элементы конструкции свариваются в одном или нескольких подготовленных местах. Отличие между этого способа от предыдущего обусловлена формой скрепляемых элементов в месте сваривания.

Шовный способ – свариваемые элементы скрепляются рядом сварочных швов. Шов может состоять из отдельных пикселей сварки или перекрывающих друг друга. Используется для изготовления различных резервуаров нуждающихся в обеспечении высокой степени герметичности.

Стыковочный – элементы свариваются по прилегающей площади соприкосновения под воздействием высокой температуры. Применяются при прокладке трубопроводов, изготовлении якорные цепи кораблей.

Особенности конструкции

Большие возможности точечной сварки востребованы в промышленном производстве. Для их реализации созданы производственные станки и ручные переносимые агрегаты.

  1. Решая задачи сваривания металлических элементов нужно помнить, что этот процесс зависит от металла из которого изготовлено изделие и его плотности.
  2. Требования к технологии выполнения этого вида работ:
  • обеспечение низкого напряжения, не более 10Вт;
  • обеспечения короткого времени прохождения электрического импульса в точке сваривания;
  • обеспечения большой силы электротока в месте сваривания;
  • обеспечение min области расплава в местах скрепления конструкции;
  • обеспечение высокого качества прочности сварочного шва.

Современный аппарат для точечной сварки может иметь различную конструкцию. В современном производстве применяются трансформаторные или конденсаторные станки точечной сварки.

Трансформаторные станки должны осуществлять высокую температуры подогрева свариваемых поверхностей. Работоспособность сварочного оборудование в быту может обеспечиваться силой электротока до 5 кило ампер, а промышленного от трехсот до пятисот кило ампер.

В станках промышленного производства применяются мощные трансформаторы. Основным недостатком таких приборов является отсутствие однородной нагрузки, что приводит к большим перегрузкам промышленной сети и частым поломкам.

Конденсаторные станки электрические сети нагружают размеренно. Использование конденсаторов в станках позволяет избежать резких перегрузок промышленной электросети.

Конденсаторные аппараты ручной сварки имеет min габариты и широко применяются для решения бытовых вопросов. Их преимущества – малые габариты и работоспособность при подключении к бытовой электросети.

Достоинства:

  • нет необходимости приобретать сварочные материалы;
  • простота в изготовлении;
  • удобство при управлении;
  • чистота и опрятность швов или сварных точек;
  • соблюдение требований экологии;
  • min расход электроэнергии;
  • высокая производительность.

Изготавливаем сварку сами

Инструмент этого вида сварки не является дешевым инструментом. Практичнее сделать аппарат точечной сварки своими руками.

Главный элемент такого аппарата – трансформатор (применяется в различных бытовых приборах). Для обеспечения необходимого электрического тока для этого вида работ нужно осуществить перемотку его обмоток. Во время создании 1-й обмотки подготавливаются и промежуточные выводы. Провод на обмотках обязательно пропитывается лаком и обматывается специальной бумагой.

Составные части прибора подбираются под параметры трансформатора. Его конструкция зависит от деталей (поверхностей) над которыми предстоит работать. Электрические элементы должны быть исполнены с высокой степенью надежности.

Клещи могут быть двух типов: стационарные и выносные. Стационарные – более просты при изготовлении, они прочно скрепляются между собой и надежно изолируются. Выносные – более приспособлены для использования при выполнении различных работ. Они свободно устанавливаются и снимаются. Их удобно поднести к месту непосредственного сваривания.

При использовании выносных клещей необходимо обеспечить их надежное соединении с самим аппаратом и их гидроизоляцию. Для изготовления электродов, возможно использование медных прутьев, бронзы или старого жала паяльника.

  • Электрическую схему подключения такого устройства можно с легкостью найти в интернете.

Техника безопасности

Для обеспечения собственной безопасности работнику необходимо знать и соблюдать требования инструкции по технике безопасности для точечной сварки:

  • для недопущения удара электрическим током производить заземление агрегата;
  • до начала работы обязательно осуществлять проверку его исправности;
  • использовать индивидуальные средства защиты для рук, глаз и тела;
  • исключить подачу высокого напряжения к элементам управления аппаратом
  • применять в приборе только провода установленного сечения;
  • работы производить в помещении с хорошо оборудованной вентиляцией или использовать специальные маски для защиты органов дыхания.
  • блокировки и тумблера (кнопки) включения или отключения должны быть исправны, хорошо видимыми и легко доступными;
  • при производстве работ область зажимных механизмов должна быть закрыта щитком.
  1. Соблюдение этих мер безопасности обеспечит сохранение здоровья работника и окружающих, позволит выполнить необходимый объем работы точно и в срок.

Фото-инструкция, как сделать аппарат точечной сварки

  • Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Источник: https://instrumentgid.ru/instrukciya-kak-sdelat-apparat-tochechnoj-svarki/

Точечная сварка своими руками

Мне очень понадобился аппарат для точечной сварки и я решил его сделать своими руками из старой микроволновой печи, в этой статье я опишу подробный процесс его создания.

В основном он нужен для спайки между собой тонких листовых металлов, например для скрепления между собой аккумуляторных батарей используя шину из тонкого металла, так как они боятся перегрева то паять их просто паяльником нельзя.

Данная точечная сварка из трансформатора от микроволновки способна выдавать ток до 800 Ампер.

Точечная сварка своими руками

Детали и инструменты:

  • Старая ненужная микроволновка, а точнее трансформатор от неё;
  • Клеммная колодка;
  • Кусок медного провода диаметром 1,7 мм;
  • Силовой многожильный кабель диаметром 8 мм;
  • Модуль таймера;
  • Адаптер питания на 12 В и 0,5 А;
  • Компьютерный БП, а точнее его металлический корпус;
  • Выключатель на 220В;
  • Кнопка без фиксации;
  • Деревянная рейка;
  • Пружина.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Как сделать точечную сварку своими руками, пошаговая инструкция:

Шаг 1

Нам нужна будет старая ненужная или нерабочая (ну естественно с рабочим трансформатором) микроволновая печь, чем крупнее она будет тем мощнее трансформатор может там стоять. Итак, достаём с неё эту необходимую нам деталь, у меня попался трансформатор на 800 Ампер.

Затем разбираем компьютерный БП, оставляем только железный корпус, и разъём питания 220В, в него мы разместим всю начинку точечной сварки.

Точечная сварка своими руками

Точечная сварка своими руками

Размещаем в корпусе трансформатор, плату таймера и адаптер питания, примеряем и размечаем все необходимые отверстия которые нужно будет в дальнейшем просверлить.

Шаг 2

Нам нужно будет избавится от вторичной обмотки (та, обмотка у которой более тонкий провод) трансформатора микроволновки и намотать силовым кабелем свою новую обмотку.

Для того, чтобы не разбирать пластины трансформатора то обмотку можно сначала с одной стороны срезать стамеской ударяя по ней молотком, затем проделать тоже самое с другой стороны.

Потом просто выбить оставшиеся волоски проволоки, я это делал с помощью сверла.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Шаг 3

Теперь вместо старых обмоток наматываем новые силовым кабелем, у меня получилось 2 витка. Ставим этот трансформатор в корпус, там, где решётка проделываем два отверстия под выводы катушки, продеваем их, делаем также отверстия в дне корпуса под крепления транса.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Далее нам нужно закрепить на передней панели модуль таймера и чуть ниже продеваем светодиод в просверленное отверстие выпаянный за ранее из этой платы и удлинили его проводками.

Точечная сварка своими руками

Точечная сварка своими руками

На заднюю панель добавляем выключатель питания.

Точечная сварка своими руками

Покажу полную схему подключения всех частей:

Точечная сварка своими руками

У адаптера питания отпиливаем вилку, так как она занимает лишнее место и мы припаяемся к разъёму питания напрямую проводками.

Припаиваем все части будущей точечной сварки проводками, от таймера к трансформатору я присоединился клеммами. К таймеру я подключил кнопку без фиксации.

С помощью переменного резистора таймера выставляется время импульса для сваривания, подходящее время подбирается уже при сваривании деталей.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Шаг 4

С помощью металлических уголков крепим деревянную рейку к корпусу сварочника.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Достаём с клеммной колодки клеммники с винтиками и надеваем на зачищенные контакты кабеля, зажимаем винтами. Прикручиваем теперь их шурупами к рейке.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Спусковую кнопку размещаем тоже в этой же рейке для удобства, просверлив под него отверстие.

Точечная сварка своими руками

Из медной проволоки диаметром 1,7 мм  делаем электроды, скручивая таким образом (но если есть толстая проволока то можно выточить из них более красивые контакты), обтачиваем из конец чтобы они были острыми:

Точечная сварка своими руками

Закрепляем их в клеммниках:

Точечная сварка своими руками

Точечная сварка своими руками

Шаг 5

Теперь нам нужно добавить пружину, которая будет возвращать контакты аппарата контактной сварки на место. Для этого прикрутим к верхней крышке ещё одну деревянную рейку.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Всё, наша точечная сварка готова, этот аппарат довольно мощный и чтобы в тонких металлах не прожигалось отверстие то нужно выставлять меньшее время срабатывания на таймере. Аппарат для точечной сварки сделанный своими руками получился достаточно компактный и много места не будет занимать в Вашей мастерской.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Забрать к себе:

Источник: http://bestdiy.ru/tochechnaya-svarka-svoimi-rukami.html

Точечная сварка своими руками — простая подробная инструкция по постройке аппарата

В бытовом применении точечная сварка используется реже, чем дуговая. Бывают случаи, когда без нее трудно обойтись, но если брать во внимание цену подобных устройств, то целесообразность ее приобретения ставится под сомнение.

В данном случае можно найти другой выход, и разобрать пример, как сделать точечную сварку своими руками. Для радиолюбителя в домашних условиях сконструировать подобный прибор не сложно.

Но прежде нужно разобраться в особенностях ее работы.

Как работает контактная сварка

Это термомеханический тип сварки. Перед началом работы, сварные детали устраивают в нужное положение. Далее каждая их часть фиксируется между аппаратными электродами, под их действием детали сжимаются.

Ток, проходящий по электродам, раскаляет детали, и в этом месте образуется сплав. Он и есть соединяющий элемент двух деталей. Аппараты подобного типа на производстве имеют высокую производительность. Они за минуту способны сделать 600 сварных точек.

Но, чтобы поверхности раскалились, и начали плавиться, на них подают электрический ток огромной силы. Такой импульс приводит к практически мгновенному плавлению металлов. Его продолжительность зависит от вида сплавляемых металлов. Обычно временной диапазон составляет 0,01-0,1 секунды.

При этом расплавленные поверхности металлов образуют между собой сварочную каплю, которая должна застыть. Для этого сварные детали держаться сдавленными некоторое время. Расплавленная капля в этот момент образует своеобразную кристаллическую решетку.

Давление в этом процессе играет важную роль. Оно не дает расплавленной капле растекаться по площади деталей, таким образом, скрепляясь в одной точке. Силу сдавливания постепенно уменьшают, тогда лучше схватывается сварка. Данный работа требует чистых поверхностей деталей.

Поэтому перед работой предполагаемое место сварного шва обрабатывается специальным раствором. Так снимается элементы коррозии, и других оксидных пленок. В итоге получается шов высокого качества.

Конструкции самодельных устройств

Разберем устройство аппарата точечной сварки на примере. Подготовим радиоэлементы, и другие детали:

  • Электрический преобразователь;
  • Медный кабель, с диаметром сечения не менее 10мм;
  • Электроды медного типа;
  • Прерыватель;
  • Несколько наконечников;
  • Болты;
  • Корпус.

Сборка аппарата

Это основные детали конструкции. Теперь рассмотрим схему для изготовления аппарата точечной сварки. В интернете их встречается не мало. И каждая имеет свой набор радиодеталей. Но главная схожесть всех схем – в простоте, и малой мощности.

Поэтому самодельные устройства пригодны только для мелких бытовых работ. Они смогут сварить тонкие листы железа, или жилы проводов. Для печатной платы понадобятся элементы:

  • Переменный резистор – 100Ом;
  • Конденсатор – 1000мКф, от 25В;
  • Тиристор;
  • Пара диодов – Д232А;
  • Несколько диодов – Д226Б;
  • Предохранитель – F (плавкого типа).

Следующий этап сборки аппарата для сварки своими руками, заключается в конструировании трансформатора TR1. В его основе применяется железо Ш40, необходимая толщина пластин составляет 70мм. Конструкция имеет две обмотки. На обмотку первичного типа применяется проводник ПЭВ2, с сечением 0,8мм. Далее наматывается 300 витков.

Вторичная обмотка делается многожильным медным кабелем, и сечением 4мм. Число витков не превышает 10.

Для второго трансформатора TR2 ручной работы не потребуется. Его можно заменить любым слабым преобразователем мощностью 5-10В. Его вторичная обмотка должна на выходе иметь не более 5-6В. На третьей обмотке должно выходить до 15В.

Проделав данную сборку, можно получить аппарат мощностью до 500А. Длительность импульса не превысит – 0,1сек, но только в том случае, если номиналы сопротивления и конденсатора, будут совпадать с теми, что на схеме. Мощность самодельной точечной сварки позволит сваривать металлические листы толщиной не более 0,2мм, а так же стальную проволоку диаметром 0,3мм.

Виды самодельных аппаратов точечной сварки различаются в основном по мощности. Некоторые модели способны выдать силу тока до 2000А, что позволяет сваривать стальные листы толщиной до 1,1мм, и стальные провода диаметром до 3мм.

Фото точечной сварки своими руками

Источник: http://tytmaster.ru/tochechnaya-svarka-svoimi-rukami/

Точечная сварка своими руками из инвертора

Точечную сварку можно встретить не только на производстве, но и в бытовых условиях. Преимущества выбора такого вида сварки заключается в ее надежности. Данным способом крепления легко соединить разноуглеродные стали, цветной металл. При этом, можно строить практически любые конфигурации и совмещения с металлами.

Позволяет создавать изделие под любые фантазии и потребности.

Спектр применения

Чаще всего, точечная сварка получила широкое применение в ремонте кабелей и бытовой техники. Точечная сварка позволяет производить ремонт аккумуляторов и других мобильных переносных устройств.

  • Технология сварки
  • Технология сварки аккумуляторов достаточно проста, пример можно посмотреть по видео ниже.

Весь процесс сварки заключается в нагреве рабочей металлической поверхности до пластичного состояния. В таком состоянии изделия легко деформируются и соединяются.

Для обеспечения качества требуется постоянное проведение процесса плавления. Непрерывность и определенная скорость рабочего темпа, сила нажатия являются ключевыми в работе. В дальнейшем эти параметры характеризуют качество изделий.

Основой принципа работы данной сварки служит преобразование электрической энергии в тепловую. Под воздействием тепла металлическая поверхность подвергаются плавлению.

Контакт электродов следует помещать в местах соединения 2 рабочих поверхностей деталей, необходимых для закрепления.

Застывание расплавленной массы происходит в момент отключения тока. Тем самым, исключается эффект растекания поверхности швов. Поэтому, данный вид сварки носит название точечный.

Клещи

Присоединение частей деталей осуществляется за счёт закрепления поверхности при помощи специальных клещей. Которые, подразделяются на подвесные и ручные.

  • Подвесные. Получили широкое применение в условиях завода и промышленных предприятий, подлежат многократному использованию.
  • Ручные. Основной функцией служит передача электротока на электроды.

Ряд преимуществ

  • Высокая скорость работы;
  • Наивысшая степень электробезопасности;
  • Обеспечение качественного соединения;
  • Изготовить устройство для сварки можно в ручную.

Технический процесс

Вся система построена на элементарной передаче тепла в целях плавления металла в местах закрепления. На качество сварки может повлиять плохая очистка поверхности, видимые окислы.

Ознакомиться с техпроцессом можно по ссылке на видео.

Пользуясь законом теплопроводности, следовало бы учитывать этот параметр для большинства распространенных металлов. Параметры теплопроводности для некоторых из них представлены ниже в таблице.

Наименование металла Температура плавления, Сᵒ
Железо (низкоуглеродистая сталь) ~1400
Медь ~690
Алюминий ~430
Цинк ~1120

Электроды должны тоже соответствовать некоторым параметрам:

  • Теплопроводность;
  • Электропроводимость;
  • Механическая прочность;
  • Скорость обработки.

Электроды недолговечны и требуют бережного отношения. При постоянном воздействии температурного режима, необходимо прерываться. Данная возможность позволяет остыть электродам и свариваемой поверхности. Таким образом, продлевается ресурс электродов.

Диаметр электродов влияет на характеристику силы тока, а соответственно и на качество шва. Диаметр сечения электрода подбирается исходя из толщины рабочей поверхности. Электрод должен быть приблизительно в два раза толще закрепляемых изделий.

Контактная сварка

Контактная сварка позволяет проводить работы в обычных домашних условиях. Но, чаще всего, этот способ широко применяется в промышленности.

Видео по теме контактная сварка своими руками.

Заводы-изготовители позаботились о том, чтобы домашних условиях не присутствовали громоздкие аппараты по точечной сварке. Уже давно придуманы компактные мобильные устройства. Их предназначение заключается в ремонте домашней бытовой техники.

Такое устройство получило название споттер. Устройство оснащено двумя выводами, предназначенными для закрепления одного из них к рабочей поверхности изделия. Второй же вывод подводится к электроду.

В данной конфигурации в клещах нет необходимости. Источник тока должен располагаться на достаточно близком расстоянии от места проведения работ.

Не стоит обращать на малогабаритное устройство, она достаточно функционально для своего размера.

Наиболее простые устройства используют однофазный ток. Но надеяться на то, чтобы закрепить деталь более одного миллиметра не стоит. Закрепление более сложных деталей производится с привлечением дополнительного трансформатора.

Стоимость

Стоимость споттеров достаточно невелика. В самой дорогой категории находятся инверторные.

Как правило, бытовые устройства не требует больших мощностей. Поэтому, можно обойтись и самодельным аппаратом.

Точечная сварка отличается своим качеством шва. В большинстве случаев, чтобы его разрушить требуется применение серьезных механических воздействий. Чаще всего, для этого используются сверла.

Схема аппарата

Если существует такая потребность, есть желание сделать устройство самому, то собрать его вполне возможно в домашних условиях.

Размеры аппарата по точечной сварке зависит, прежде всего, от потребностей. Наиболее удобными выступают устройства со средними габаритами.

Рисунок. Схема сварочного аппарата по точечной сварке.

Работа устройства заключается на принципе Ленца-Джоуля. Требования физического закона гласит, что проводник должен вырабатывать тепло в количестве равным пропорции с сопротивлением проводника, а также квадратом тока и затраченного времени.

К такому схемному решению обязательна установка выпрямительного моста. Через тиристорный мост происходит заряд конденсатора. Первый тиристор выступает в качестве катода.

Конденсаторный блок является своеобразной защитой и служит в качестве высвободителя тока. Создается принцип качели, постоянная зарядка и разрядка конденсаторов. Данный принцип позволяет создавать эффект точечной пайки. Шов равномерно и своевременно остывает, не позволяя расплываться металлу.

Для увеличения мощности в схему, также добавляются дополнительный тиристор с реле выключения.

Самодельный аппарат

Важной деталью сварочного аппарата служит трансформатор. Минимальное значение по мощности должно составлять 750 Вт.

Видео по созданию собственноручного устройства.

Создать устройство можно при помощи инвертора. Прежде чем, приступать к цели, необходимо обладать некоторыми навыками в области электротехники.

Более простой считается схема с использованием трансформатора взамен инвертора. Но такие устройства недостаточно мощные, чтобы производить работы с металлами достаточной толщины более 1 мм.

Шаги создания устройства

  • Извлечь трансформатор из ненужной микроволновки;
  • Избавиться от вторичной обмотки, креплений, шунтов;
  • Произвести вторичную обмотку более толстым проводом, чем в первичной;
  • Проверить собранное устройство на утечку тока;
  • Утечки устранять изоляцией при помощи ленты;
  • Проверить силу тока. Значение должно быть не более 2 кА.

В качестве наконечников или электродов более всего подходит медный провод значительной толщины. Наконечники затачиваются и закрепляются.

Далее необходимо установить тумблер выключателя. Трансформатор следует закрепить к основанию. Для защиты устанавливается заземление. Соединения должны быть изолированы.

Источник: https://svarkagid.com/tochechnaja-svarka-svoimi-rukami-iz-invertora/

Точечная сварка своими руками: схемы, принцип

Аппараты для точечной сварки не так часто используются в быту, как дуговые, но иногда без них невозможно обойтись. Учитывая, что стоимость такого оборудования начинается от $450-$470, рентабельность его покупки вызывает сомнения.

Бытовой аппарат для точечной сварки CBA-1,5AK

Выход из такой ситуации – контактная точечная сварка своими руками. Но, прежде чем рассказать, как самостоятельно сделать такое устройство, давайте рассмотрим, что представляет собой точечная сварка и технологию ее работы.

Кратко о точечной сварке

Данный тип сварки относится к контактным (термомеханическим). Заметим, что к такой категории также относят шовную и стыковую сварку, но их реализовать в домашних условиях не представляется возможным, поскольку для этой цели понадобится сложное оборудование.

Сварочный процесс включает в себя следующие этапы:

  • детали совмещают в необходимом положении;
  • закрепляют их между электродами аппарата, которые прижимают детали;
  • производится нагрев, в результате которого за счет пластического деформирования детали прочно соединяются между собой.

Производственный аппарат точечной сварки (такой как показан на фото) способен в течение минуты совершить до 600 операций.

Оборудование для машинной точечной сварки

Технология процесса

Чтобы нагреть детали до необходимой температуры, на них подается кратковременный импульс элетротока большой силы. Как правило, импульс длится в от 0,01 до 0,1 секунды (время подбирается исходя из характеристик металла, из которого изготовлены детали).

При импульсе металл расплавляется, и между деталями образовывается общее жидкое ядро, пока оно не застынет, свариваемые поверхности необходимо удерживать под давлением. Благодаря этому, остывая, расплавленное ядро кристаллизируется. Рисунок, иллюстрирующий процесс сварки, показан ниже.

Иллюстрация процесса точечной сварки

Обозначения:

  • A – электроды;
  • B – свариваемые детали;
  • С – ядро сварки.

Давление на детали необходимо для того, чтобы при импульсе по периметру ядра расплавленного метала образовался уплотняющий пояс, не позволяющий вытекать расплаву за пределы зоны, где происходит сварка.

Чтобы обеспечить лучшие условия для кристаллизации расплава, давление на детали снимается постепенно. Если необходимо «проковать» место сварки с целью устранить неоднородности внутри шва, усиливают давление (делают это на финальной стадии).

Обратим внимание, что для обеспечения надежного соединения, а также качества шва, предварительно необходимо обработать поверхности деталей в местах, где будет происходить сварка. Это делается для удаления оксидной пленки или коррозии.

Когда требуется обеспечить надежное соединение деталей толщиной от 1 до 1,5 мм, применяют конденсаторную сварку. Принцип ее действия следующий:

  • блок конденсаторов заряжают электротоком небольшой силы;
  • разряд конденсаторов производится через соединяемые детали (силы импульса достаточно для обеспечения необходимого режима сварки).

Такой тип сварки применяется в тех сферах промышленности, где необходимо соединить миниатюрные и сверхминиатюрные компоненты (радиотехника, электроника и т.д.).

Говоря о технологии точечной сварки следует отметить, что с ее помощью можно соединять между собой разнородные металлы.

Примеры самодельных конструкций

В интернете есть много примеров создания аппаратов, производящих точечную сварку. Приведем несколько наиболее удачных конструкций. Ниже показана схема простого устройства для точечной сварки.

Пример принципиальной схемы аппарата

Для реализации нам понадобятся следующие радиодетали:

  • R — переменное сопротивление номиналом 100 Ом;
  • С – конденсатор, рассчитанный на напряжение не менее 25 В с емкостью 1000 мкФ;
  • VD1 – тиристор КУ202, буквенный индекс может быть К, Л, М или Н, можно также использовать ПТЛ-50, но в этом случае емкость «С» необходимо понизить до 1000 мкФ;
  • VD2-VD5 – диоды Д232А, зарубежный аналог – S4M;
  • VD6-VD9 – диоды Д226Б, их можно заменить зарубежным аналогом 1N4007;
  • F – плавкий предохранитель на 5 А.

Необходимо сделать отступление, чтобы рассказать, как изготовить трансформатор TR1. Он изготавливается на базе железа Ш40, с толщиной набора 70 мм. Для первичной обмотки потребуется провод ПЭВ2 Ø0,8 мм. Количество витков в обмотке – 300.

Чтобы сделать вторичную обмотку, понадобится медный многожильный провод Ø4 мм. Его допускается заменить шиной, при условии, что ее сечение будет как минимум 20 мм2. Количество витков вторичной обмотки – 10.

Видео: контактная сварка своими руками

Что касается TR2, то для него подойдет любой из маломощных трансформаторов (от 5 до 10 Вт). При этом на обмотке II, используемой для подключения лампы подсветки «H», должно быть выходное напряжение в пределах 5-6 В, а обмотки III – 15 В.

Мощность изготовленного аппарата будет относительно не высокая, в пределах от 300 до 500 А, максимальное время импульса до 0,1 сек (при условии, что номиналы «R» и «С» будут такими же, как на приведенной схеме). Этого вполне достаточно для сварки стальной проволоки Ø0,3 мм или листового металла, если его толщина не превышает 0,2 мм.

Приведем схему более мощного аппарата, у которого сварочный электроток импульса будет в пределах от 1,5 кА до 2 кА.

Схема аппарата с силой импульса до 2 кА

Перечислим используемые в схеме компоненты:

  • номиналы сопротивлений: R1-1.0 кОм, R2-4.7 кОм, R3-1.1 кОм;
  • емкости в схеме: С1-1.0 мкФ, С2-0,25 мкФ. Причем, С1 должен быть рассчитан под напряжение не менее 630 В;
  • VD1-VD4 диоды – диоды Д226Б, допускается замена на зарубежный аналог 1N4007, вместо диодов можно поставить диодный мост, например, КЦ405А;
  • тиристор VD6 – КУ202Н, его необходимо поместить на радиатор, площадью не менее 8 см2;
  • VD6 – Д237Б;
  • F — плавкий предохранитель на 10 А;
  • К1 – это любой магнитный пускатель, у которого имеется три пары рабочих контактов, а обмотка рассчитана на ~220 В, например, можно установить ПМЕ071 МВУХЛЗ AC3.

Теперь расскажем, как сделать трансформатор ТR1. За основу взят автотрансформатор ЛАТР-9, такой, как показан на фотографии.

Используемый за основу автотрансформатор

Обмотка в этом автотрансформаторе насчитывает 266 витков, сделана она медным проводом Ø1,0 мм, ее мы будем использовать в качестве первичной. Аккуратно разбираем конструкцию, чтобы не повредить обмотку. Вал и прикрепленный к нему передвижной роликовый контакт демонтируем.

Дале нам необходимо изолировать контактную дорожку, с этой целью очищаем ее от пыли, обезжириваем и покрываем лаком. Когда он просохнет дополнительно, изолируем всю обмотку, используя лакоткань.

В качестве вторичной обмотки используем медный провод с площадью сечения как минимум 80 мм2. Важно, чтобы изоляция этого провода была  термостойкой. Когда все условия соблюдены, делаем им обмотку из трех витков.

Настройка собранного устройства сводится к градированию шкалы переменного резистора, регулирующего время импульса.

Рекомендуем перед тем как приступать к сварке, установить опытным путем оптимальное время для импульса. Если длительность будет излишней, детали будут прожжены, а если меньше необходимой — прочность соединения будет ненадежной.

Как уже писалось выше,  аппарат способен выдать сварочный электроток силой до 2000 А, что позволяет сваривать стальной провод Ø3 мм или листовую сталь, толщина которой не превышает 1,1 мм.

Источник: https://www.asutpp.ru/tochechnaya-svarka-svoimi-rukami.html

Точечная сварка своими руками - Точечная сварка

трансформаторный

Уж проще некуда. Я понял про какой споттер идет речь.
Судя по всему если и делать самодельный, то только из точечной машины возможно.
Из ПА на сколько я понимаю, не получится. В точечных установках виток вторичной обмотки выполнен в виде одного витка.
Следовательно количество первички совсем дургое.О чем я говорил, это приварка метизов. Этими аппаратми как раз и работали автосервисы. Только в одном из видео при приварке метиза получили дырку после отрыва последнего. Так собственно, если правильно подобрать режим, то все так же будет (отрыв метиза без последствий для основного металла). Но метизы будут вылетать на раз-два. Именно особенность в этой конструкции - звездчка. Это точечное косание к приваремой поверхности. И дергать надо перпендикулярно, впротивном случае отрыв будет и вытягивания металла не произойдет.Еще отличительной способностью - подогрев металла... Мда.Конденсаторы в моем случае являются эммитацией вторичной обмотки. Т.е. через небольшой трансформатор происходит заряд конденсаторов. Напряжение регулируется за счет тиристора установленного во вторичке. Поэтому ток вторички образуется не за счет трансформатора, а именно за счет конденсаторов. За счет этого можно уменьшить габариты установки. И я думаю, что на конденсаторную сварку можно применить этот пистолет (как в кино с ударным механизмом). Но не будет возможности реализовать подогрев металла.И еще хочу обратить внимание на звездочку. Она должна быть заточена в острие с небольшим притуплением. Как раз в одном из видео и произошла проблема с приваркой, когда не происходит качественного контакта.
По теме применения ПА и других источников... Я сейчас не припомню, какой характеристикой должен обладать ПА, РАДС, контактная сварка.Возможно я ошибаюсь. Здесь должен быть источник с крутопадающей характеристикой. За счет этого возможно резкое наростание и резкое падение тока. В ПА источник с пологопадающей характеристикой для поддержания стабильности горения дуги. Если не прав, то надеюсь меня подкорректируют.

Всем привет что касается спотера и изготовления его в домашних условиях могу помочь задавайте вопросы сам имею уже опробованный образец все не так страшно как представляется

ни чего страшного не представляется.Какой источник вы испольщовали?
Какие регулировки вы применяете и чем реализованы? (т.е. ток возможно либо ступенчато регулировать либо за счет тиристора, а вот время сварки вы чем реализовываете (таймером или проще))
Из какого материалла звездочку реализовывали?Из какого материалла организован стрежень подогрева (из угля или др.)?
Какая минимальная масса возможна? те образцы что в видео - желательно только катать . А вот споттер на конденсаторах довольно легкий. кг 7-10 приблизительно. Транс на торе довольно тяжеллый, на все же не большой и поэтому терпимо.
Сварщик для точечной сварки

- купить аппарат для точечной сварки своими руками с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для сварщика точечной сварки своими руками. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший аппарат для точечной сварки своими руками вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели своего сварочного аппарата для точечной сварки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как сделать точечную сварку своими руками и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy spot welder по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Mini DIY 18650 Точечный сварочный аппарат

Я заметил в группах на Facebook и просматривая другие видео, домашние мастера спрашивали, стоят ли эти сварочные аппараты такой небольшой цены.На днях я занимался серфингом на Amazon и заметил, что они местные в штатах. Я купил 5 из них и решил сделать видео сборки, а затем протестировать. Если все пойдет по плану, я планирую раздать их на Youtube. Вам нужно будет посетить видео и поставить лайк, поделиться им, подписаться на этот канал и оставить комментарий. Затем, когда я закончу с этой серией, я планирую их раздать. Это был самый дорогой и сложный в сборке из 5, поэтому я начал с него.

Эта сборка была бы невозможна без партнерства с JLCPCB.Один из самых дешевых крупнейших производителей в Китае! Получите свою печатную плату за 2 доллара на JLCPCB здесь - https://jlcpcb.com/

Расходные материалы:

Mini DIY 18650 Точечная сварка Поворотная плата управления никелевой машиной Установка для точечной сварки литиевой батареи / gp / product / B085RM184F / ref = p ...

Шаг 1. Осмотрите аппарат для точечной сварки DIY на предмет дефектов и отсутствующих деталей.

Как и большинство проектов, вы хотите проверить и убедиться, что у вас есть все и хорошее качество. Единственная проблема, с которой я столкнулся, - не хватало одного винта (у меня были запчасти), а провода представляли собой 2 небольших сплошных медных провода диаметром 2 мм (рекламировались провода для точечной сварки).К счастью, мне пришлось использовать запасные провода для точечной сварки. Я также заметил, что для сварочного аппарата на 700 ампер у него были только наконечники на 40 ампер. Даже в рекламируемом видео он использовал 50. Я решил не использовать эти ушки и добавить вместо них xt90. Общее качество платы было отличным, но это, должно быть, была обновленная версия или более старая версия, поскольку гусеницы на рекламируемой плате отличались с положительной стороны. На самом деле не проблема, но это было сюрпризом. Никаких инструкций к устройству не прилагалось.

Шаг 2. Поместите выводы для точечной сварки и припой к плате.

Я решил, что буду работать по одной стороне за раз, поэтому я начал с отрицательного вывода стороны MOSFET. Самым сложным для меня было найти что-нибудь, чтобы удерживать выводы на месте во время пайки. Но как только я это сделал, пайка пошла довольно легко. Поскольку эта плата будет переносить большое количество энергии, хорошо добавить изрядное количество припоя для вывода и дорожки. Мне нужно использовать зажимы из крокодиловой кожи, чтобы удерживать их на месте. Я попытался сделать это, как показано на видео, предоставленном продавцом, с помощью своего теплового пистолета. Но позже решил, что это не так, как я хотел, и вернулся к своему паяльнику, установленному на 380

. Шаг 3: усилить отрицательную боковую направляющую с переключением.

В видео, на которое продавец дал ссылку, мастер по изготовлению олова использовал часть своего провода 8-го калибра и припаял его к плате вдоль дорожки.Проведя небольшое исследование, я обнаружил, что твердое ядро ​​будет работать намного лучше. Поэтому я использовал скрученный сплошной кусок меди размером 2 x 3 мм. Согнул, чтобы он соответствовал дорожке. Я обработал медный провод и гусеницу перед тем, как объединить их. Когда они были готовы, я снова использовал зажимы из крокодиловой кожи, чтобы удерживать их на месте. Здесь действительно важно добавить тонну припоя и убедиться, что у вас нет холодных стыков и вы не попадаете в другую дорожку. Отрицательная коммутируемая сторона в комплекте !!!

Шаг 4: Добавьте точечный сварочный провод к положительной дорожке и залудите как отрицательный, так и положительный

На этот раз я использовал зажим, чтобы удерживать сварочный кабель на месте перед пайкой.Как только я припаял вывод, я пошел дальше и добавил припой к остальной части дорожки. Используйте столько, сколько сможете, потому что здесь вы будете паять положительный провод позже. Затем повторите, проделав то же самое с отрицательной дорожкой. Следите за тем, чтобы при пайке не пересекались дорожки. Будьте очень осторожны с припоем, чтобы усилить дорожки.

Шаг 5: Измерьте, обрежьте и залуживайте отрицательный провод, затем припаяйте к отрицательной дорожке

Название говорит само за себя. После того, как вы залудите отрицательный провод, поместите его как можно ближе к монстрам.Вам нужно будет проложить положительный провод рядом с ним, и в нем должно быть место. Убедитесь, что при пайке провода к плате будьте осторожны с припоем без холодных стыков. Убедитесь, что вы не пересекаете другие дорожки.

Шаг 6: Измерьте, обрежьте и залуживайте положительный провод и припаяйте к дорожке

Название снова говорит само за себя. Просто убедитесь, что при пайке луженого плюса к плате вы не пересекаете дорожки с проводом. Будьте очень либеральны с припоем.

Шаг 7: Припаяйте 3 провода к обеим платам точно так же, затем прикрутите верхнюю часть и соедините вместе

В комплект поставки входят крошечные 3 провода, используемые для подачи питания на таймер и для управления МОП-транзисторами.Вы заметите, что на обоих есть буквы. Просто убедитесь, что вы припаяли цвет к одной и той же букве с обеих сторон. Кроме того, вы можете паять таким образом, чтобы в закрытом состоянии можно было заправить провода внутрь панелей. Я также вытащил мультиметр и убедился, что не пересекаю следы. Когда закончите, скрутите верхнюю и нижнюю части.

Шаг 8: Добавьте XT90 на конец силиконового провода калибра 8

Он поставлялся с двумя наконечниками по 40 ампер, но я планировал подключить его к липо-батарее мощностью 130 с, 5000 мАч 3 с.Поэтому я добавил и припаял женский разъем xt90. После того, как я протестировал его, подключив липо аккумулятор, чтобы убедиться, что все работает.

Шаг 9: Тест на аккумуляторе с помощью никелевой полоски 8 мм X.15

После того, как я все сделал, я подключил и протестировал, используя полоску из чистого никеля. Сначала протыкала никелевая полоска, и я подумал, что батарея слишком сильная. Но я вернулся и снова посмотрел видео продавцов и понял, что паяльные выводы нужно шлифовать под углом. Причина заключалась в том, как вы держите их, чтобы сделать сварной шов.Угол гарантирует правильный контакт. Как только я это сделал, мне было легко получить сварные швы. Так что, как и с большинством начинающих сварщиков, к этому нужно привыкнуть. Я знаю видео, которое я смотрю, этот парень смог сделать 2 никелевые полосы, используя его на 3-м параметре и 2 конденсаторах 3000F. Кроме того, вы не найдете никаких документов по этому поводу, чтобы объяснить, как использовать. Из того, что я нашел. Кнопки служат только для настройки таймера. Первый - самый быстрый, а четвертый - самый длинный. Каждый из них обеспечивает полный контакт с аккумулятором.Чем длиннее сварные швы, тем прочнее точечная сварка.

Шаг 10: Спасибо за просмотр и чтение учебника

В целом я доволен тем, как получилось это руководство. Я уверен, что при большем использовании я бы выяснил, как использовать это более эффективно. Не совсем уверен, как долго это продлится. Но это было довольно дешево и довольно легко собрать. Убедитесь, хотите ли вы выиграть этого сварщика или кого-нибудь из тех, кого я буду показывать. Перейдите к публикации на Youtube и оставьте комментарий, например, подпишитесь и поделитесь.Я планирую раздать все 5, если они работают правильно. Если они перебор, я, наверное, выброшу на помойку. Но сначала мы попробуем их все. Надеюсь, это поможет вам решить, нужна вам одна из этих более дешевых версий или нет.

Еще раз спасибо, JLCpcb !!! 2 доллара за 5 печатных плат и дешевый SMT (2 купона): https://jlcpcb.com/

njfulwider5 (Тонны потрясающих проектов DIY) -https: //www.youtube.com/channel / UCohzN-bDShGlmb7NSrENZnA? View_as = subscriber

Я очень ценю, что вы, ребята, читаете и смотрите мой учебник.Не забудьте также посмотреть видео !! Не забудьте подписаться и поделиться !! Спасибо вам всем!!!!

Сделай сам портативный аккумулятор для хранения точечной сварки аппарат печатной платы сварочное оборудование точечные сварочные аппараты для 18650 26650 12 в продажа

Точные детали:


Технические характеристики:

- Можно сваривать липо аккумулятор 18650/26650/32650, он портативный, стабильный и надежный

- Напряжение в системе: 12В-14.6В

- Рабочий ток: 90-150А

- Предлагаемая батарея:

1. Свинцово-кислотный аккумулятор 20-45ач с хорошими характеристиками и малым внутренним сопротивлением

2. 3,5-5,5ач 45C 3S литиевая аккумуляторная батарея aeromodel

3. 30-35ач емкостью 18650 аккумулятор

- Эта схема с батареей 12 В станет аппаратом для точечной сварки аккумуляторов энергии для сварки никелевых деталей, таких как литиевые батареи и никель-хромовые батареи. По разным конфигурациям толщина может быть около 0.1MM-0,15 мм

Описание функции:

После включения нажмите и удерживайте переключатель в течение 2 секунд, чтобы включить

Есть 4 режима, нажмите и удерживайте переключатель в течение 3 секунд, чтобы переключиться на звуковой сигнал звук и окончание

Уровень 1: Низкая мощность, зеленый свет мигает один раз

2-я передача: средняя мощность, зеленый свет мигает дважды

Уровень 3: Высокая мощность, зеленый свет мигает три раза

4-я передача: автоматический режим

Когда красный свет всегда горит, нажмите и удерживайте переключатель, чтобы выключить устройство.

ПРИМЕЧАНИЕ:

Если аккумулятор в хорошем состоянии и внутреннее сопротивление очень низкое, то возможна большая перегрузка по току.

Если вы не уверены в своей батарее, лучше удлинить провод примерно на 1 метр с помощью провода 2,5² или 4², тогда это снизит риск возгорания трубки питания.

В пакет включено:

1x основная плата

2 x входных провода

2 x выходных провода (со сварочной ручкой)

1 x комплект сварочных компонентов

7.4v 400a батарея точечная сварка 18650 батарея никелевая лента diy машина для точечной сварки регулируемая сварка 0,25 мм никелирование распродажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

  • Вы оформили заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ (-ы) отгрузки Срок доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

.

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

мини интеллектуальный DIY точечный сварочный аппарат OLED автоматическое и ручное переключение сварочный аппарат SQ-SW1

Введение в продукт

В настоящее время литиевые батареи широко используются в электронных продуктах, аккумуляторных батареях, электромобилях, балансирах, моделях самолетов, кораблях, электронных инструментах и ​​т. Д. Традиционному сварочному аппарату не хватает гибкости из-за разнообразия формы и объема батарей, а также ограничения режима питания.SQ-SW1 питается от батареи, OLED-дисплей может отображать предупреждение о высоком и низком напряжении. Использование новой технологии точечной сварки и интеллектуальное переключение автоматического или ручного режима работы в соответствии с различными потребностями. Это гибкий и эффективный сварочный инструмент.

Технические параметры

1.Входное напряжение: 10–14 В
2. Толщина сварки: 0,1–0,3 мм
3. Задержка срабатывания: 0,5–3 с
4. Переворот экрана: 180 °
5. Время импульса: 1–100 мс (по умолчанию), 1–500 мс ( настройка)
6. Короткий импульс: 0-100%
7. Рабочая модель: автоматический / ручной
8. Предупреждение о напряжении: низкое / высокое напряжение
9. Интерфейс источника питания: XT90
10. Рекомендуемая батарея: литиевая батарея (3S 5000mAh минимум 60C) Автомобильный аккумулятор (12V 400-800CCA)

Советы по безопасности

1. Два электрода и паяные штырьки нельзя соприкасать друг с другом, чтобы избежать короткого замыкания.
2. Обратите внимание на правильность подключения. Обратитесь к руководству по конкретному способу подключения.
3. При первом использовании установите длительность сварочного импульса на 2 мс и проверьте результат сварки. В соответствии с реальной сварочной ситуацией шаг за шагом установите соответствующую длительность сварочного импульса, чтобы добиться хорошего качества сварки.
4. Если вы используете более силовые или не заводские детали, вы должны рискнуть сами.

Описание упаковки
1 хост
1 сварочная ручка
1 никелевый ремень
1 ножная педаль
2 штифта припоя
2 держателя батареи

Самодельная точечная сварка.Сборка аппарата для точечной сварки своими руками

Мне очень понадобился аппарат для точечной сварки и я решил сделать его своими руками из старой микроволновки, в этой статье я подробно опишу процесс его создания. В основном он нужен для пайки тонких листовых металлов между собой, например, для скрепления аккумуляторов между собой с помощью тонкой металлической шины, так как они боятся перегрева, паяльником их спаять просто невозможно. Эта точечная сварка от микроволнового трансформатора способна выдавать ток до 800 ампер.

Детали и инструменты:

  • Старая ненужная микроволновка, а точнее трансформатор от нее;
  • Клеммная колодка;
  • Отрезок медной проволоки диаметром 1,7 мм;
  • Многожильный силовой кабель диаметром 8 мм;
  • Адаптер питания на 12 В и 0,5 А;
  • Компьютерный БП, а точнее его металлический корпус;
  • выключатель 220В;
  • Пуговица без фиксации;
  • Рейка деревянная;
  • Весна.

Как сделать точечную сварку своими руками, пошаговая инструкция:

Нам понадобится старая ненужная или вышедшая из строя (ну конечно с исправным трансформатором) микроволновка, чем она будет больше, тем мощнее трансформатор сможет там стоять. Итак, мы получили от нее нужную нам деталь, у меня есть трансформатор на 800 ампер.

Далее разбираем БП компьютера, оставляем только железный корпус и разъем питания 220В, в него поместим всю заливку точечной сварки.

Помещаем в корпус трансформатор, плату таймера и адаптер питания, примеряем и размечаем все необходимые отверстия, которые нужно будет просверлить в будущем.

Нам нужно будет избавиться от вторичной обмотки (с более тонким проводом) микроволнового трансформатора и намотать новую обмотку силовым кабелем. Чтобы не разбирать пластины трансформатора, то обмотку можно сначала отрезать стамеской с одной стороны, ударив по ней молотком, затем сделать то же самое с другой стороны.Затем просто выбейте из проволоки оставшиеся волоски, я это сделала дрелью.

Теперь вместо старых обмоток наматываем силовым кабелем новые, у меня 2 витка. Вставляем этот трансформатор в корпус, где в решетке проделываем два отверстия для выводов катушки, продеваем их насквозь, так же проделываем отверстия в нижней части корпуса для закрепления транса.

Добавляем на заднюю панель выключатель питания.

Я покажу полную схему подключения всех частей:

От адаптера питания отпилили вилку, так как она занимает лишнее место и припаиваем непосредственно к разъему питания с проводкой. Паяем проволокой все детали будущей точечной сварки, от таймера до трансформатора соединил клеммы. Подключил кнопку к таймеру без фиксации. С помощью переменного резистора-таймера устанавливается время импульса для сварки, подходящее время выбирается уже при сварке деталей.

С помощью металлических уголков крепим деревянную рейку к корпусу сварщика.

Берем клеммы с винтами от клеммной колодки и надеваем на зачищенные контакты кабеля, зажимаем винтами. Крепим их саморезами к рейке.

В эту же рейку помещаем кнопку спуска затвора, просверлив под нее отверстие.

Делаем электроды из медной проволоки диаметром 1,7 мм, скручивая таким образом (но если есть толстая проволока, из них можно сделать более красивые контакты), стачиваем с торца так, чтобы они были острыми:

Закрепляем в клеммниках:

Теперь нам нужно добавить пружину, которая вернет контакты аппарата контактной сварки на место. Для этого прикрутите к верхней крышке еще одну деревянную рейку.

Аппараты для точечной сварки не так часто используются в быту, как аппараты для дуговой сварки, но иногда без них невозможно обойтись. Учитывая, что стоимость такого оборудования начинается от 450-470 долларов, рентабельность его покупки вызывает сомнения.

Выход из сложившейся ситуации - точечная сварка своими руками. Но, прежде чем рассказывать, как самостоятельно изготовить такой прибор, давайте разберемся, что собой представляет точечная сварка и технология ее работы.

Точечная сварка кратковременно

Этот вид сварки относится к контактной (термомеханической). Учтите, что шовная и стыковая сварка также относятся к этой категории, но реализовать их в домашних условиях не представляется возможным, так как для этого потребуется сложное оборудование.

Процесс сварки включает следующие этапы:

  • детали совмещаются в требуемом положении;
  • закрепляют их между электродами аппарата, прижимающими детали;
  • выполняется нагрев, в результате которого за счет пластической деформации детали прочно соединяются между собой.

Аппарат для точечной сварки (такой, как показано на фотографии) способен выполнять до 600 операций в течение минуты.


Технологический процесс

Для нагрева деталей до необходимой температуры на них подается кратковременный импульс электрического тока высокой силы. Как правило, длительность импульса составляет от 0,01 до 0,1 секунды (время выбирается исходя из характеристик металла, из которого изготовлены детали).

Под действием импульса металл плавится, и между деталями образуется общий жидкий сердечник, до тех пор, пока он не затвердеет, свариваемые поверхности должны находиться под давлением.Благодаря этому при охлаждении расплавленная сердцевина кристаллизуется. Рисунок, иллюстрирующий процесс сварки, показан ниже.


Обозначения:

  • А - электроды;
  • Б - детали для сварки;
  • C - это основа сварки.

Давление на детали необходимо для того, чтобы во время импульса по периметру сердцевины расплавленного металла образовывалась уплотнительная лента, которая не позволяла расплаву вытекать за пределы зоны, где происходит сварка.

Чтобы обеспечить лучшие условия для кристаллизации расплава, давление на деталь снижается постепенно. Если необходимо «подделать» место сварки, чтобы устранить неоднородности внутри шва, увеличьте давление (сделайте это на завершающем этапе).

Обратите внимание, что для обеспечения надежного соединения, а также качества шва в первую очередь необходимо обработать поверхности деталей в местах, где будет происходить сварка. Делается это для удаления оксидной пленки или коррозии.

Когда требуется обеспечить надежное соединение деталей толщиной от 1 до 1,5 мм, применяется конденсаторная сварка. Принцип его действия следующий:

  • блок конденсаторов заряжается электрическим током малой силы;
  • Конденсаторы
  • разряжаются через соединяемые части (силы импульса достаточно для обеспечения необходимого режима сварки).

Этот вид сварки применяется в тех отраслях, где необходимо комбинировать миниатюрные и сверхминиатюрные компоненты (радиотехника, электроника и т. Д.).).

Говоря о технологии точечной сварки, следует отметить, что с ее помощью можно соединять разнородные металлы.

Примеры самодельного строительства

В Интернете можно найти множество примеров создания аппаратов для точечной сварки. Вот некоторые из самых удачных дизайнов. Ниже представлена ​​схема простого аппарата для точечной сварки.


Для реализации нам потребуются следующие радиодетали:

  • R - переменное сопротивление 100 Ом;
  • С - конденсатор, рассчитанный на напряжение не менее 25 В, емкостью 1000 мкФ;
  • VD1 - тиристор КУ202, буквенный индекс может быть K, L, M или H, также можно использовать ПТЛ-50, но в этом случае емкость «С» необходимо уменьшить до 1000 мкФ;
  • ВД2-ВД5 - диоды Д232А, зарубежный аналог - С4М;
  • VD6-VD9 - диоды D226B, возможна замена на зарубежный аналог 1N4007;
  • Ф - 5 А.предохранитель

Сделаем отступление, чтобы рассказать, как сделать трансформатор ТР1. Изготовлен на основе железа Ш40, толщина набора 70 мм. Для первичной обмотки потребуется провод ПЭВ2 Ø0,8 мм. Количество витков в обмотке - 300.

Для изготовления вторичной обмотки понадобится многожильный медный провод Ø4 мм. Допускается замена на шину при условии ее сечения не менее 20 мм2. Число витков вторичной обмотки - 10.

Видео: Сварка своими руками

Что касается TR2, то для него подойдет любой из маломощных трансформаторов (от 5 до 10 Вт).При этом обмотка II, используемая для подключения подсветки «Н», должна иметь выходное напряжение в диапазоне 5-6 В, а обмотка III - 15 В.

Мощность изготовленного устройства будет относительно невысокой, в пределах от 300 до 500 А, максимальное время импульса до 0,1 с (при условии, что номиналы «R» и «C» будут такими же, как на приведенной выше диаграмме. ). Этого вполне достаточно для сварки стальной проволокой Ø0,3 мм или листового металла, если его толщина не превышает 0,2 мм.

Вот схема более мощного аппарата, в котором импульс сварочного электрического тока будет в диапазоне от 1.От 5 кА до 2 кА.


Перечислим компоненты, используемые в схеме:

  • значения сопротивления: R1-1,0 кОм, R2-4,7 кОм, R3-1,1 кОм;
  • Емкость в цепи: С1-1,0 мкФ, С2-0,25 мкФ. Причем C1 должен быть рассчитан на напряжение не менее 630 В;
  • диоды ВД1-ВД4 - диоды Д226Б, допускается замена на зарубежный аналог 1N4007; вместо диодов можно поставить диодный мост, например, КЦ405А;
  • тиристор ВД6 - КУ202Н, его необходимо разместить на радиаторе площадью не менее 8 см 2;
  • ВД6 - Д237Б;
  • F - предохранитель 10 А;
  • К1 - это любой магнитный пускатель, имеющий три пары рабочих контактов, а обмотка рассчитана на ~ 220 В, например можно установить PME071 MVUHLZ AC3.

Теперь мы расскажем, как сделать трансформатор ТР1. За основу взят автотрансформатор ЛАТР-9, такой как изображенный на фотографии.


Обмотка в автотрансформаторе на 266 витков, изготовлена ​​из медной проволоки Ø1,0 мм, будем использовать ее в качестве первичной. Осторожно разберите конструкцию, чтобы не повредить обмотку. Демонтируем вал и прикрепленный к нему подвижный роликовый контакт.

Далее необходимо изолировать контактную дорожку, для этого очищаем от пыли, обезжириваем и покрываем лаком.Когда он дополнительно высохнет, изолируйте всю обмотку лаком.

В качестве вторичной обмотки используем медный провод сечением не менее 80 мм2. Важно, чтобы изоляция этого провода была термостойкой. При соблюдении всех условий делаем им обмотку из трех витков.

Настройка собранного устройства сводится к градации шкалы переменного резистора, регулирующего длительность импульса.

Перед началом сварки рекомендуем экспериментально установить оптимальное время импульса.Если продолжительность будет чрезмерной, детали будут сожжены, а если меньше, чем необходимо, прочность соединения будет ненадежной.

Как уже было сказано выше, устройство способно производить сварочный электрический ток до 2000 А, что позволяет сваривать стальную проволоку Ø3 мм или листовую сталь, толщина которой не превышает 1,1 мм.

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако такой аппарат можно найти не только в серийном производстве, но и сделать своими руками: для этого пригодится снятый со старой СВЧ трансформатор.Полученный в итоге аппарат даст вам возможность качественно выполнять точечную сварку на переменном токе, мощность которого не регулируется.

Трансформатор выступает как важнейший элемент любого такого устройства для точечной сварки: его задача - увеличить значение входного напряжения до необходимого значения. Чтобы эффективно бороться с этим, устройство должно иметь высокий коэффициент трансформации. Эти трансформаторы комплектуются большими микроволновыми печами, одну из которых вам необходимо найти.Когда вы найдете такую ​​модель микроволновки, вам нужно будет аккуратно снять с нее трансформатор.

Технологию сборки аппарата для точечной сварки более-менее подробно можно увидеть на видео ниже. Пример этого самодельного устройства поможет нам проиллюстрировать процесс создания точки. Для более детального ознакомления с деталями сборки читайте полную статью.

Вытаскиваем трансформатор из СВЧ

Если в самодельном аппарате для точечной сварки используется трансформатор мощностью 700-800 Вт, то с его помощью можно соединять листы металла, толщина которых достигает 1 мм.Такой трансформатор входит в категорию повышающих устройств; для обеспечения питания магнетрона он способен генерировать напряжение 4 кВ.

Магнетрон, которым оснащена любая микроволновая печь, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор имеет меньшее количество витков на первичной обмотке и большое количество витков на вторичной. На последнем создается напряжение порядка 2 кВ, которое затем удваивается за счет использования специального удвоителя.Проверить работоспособность такого устройства, измерив напряжение, подключенное к его первичной обмотке, нет смысла.

Осторожно извлеките трансформатор из микроволновой печи. Не поднимайте молоток или другие тяжелые предметы. Основание откручивается от микроволновки, снимаются все крепления, и трансформатор аккуратно снимается с места его установки. В приборе, вынутом из микроволновой печи, вам понадобится, во-первых, его магнитопровод, а во-вторых, первичная обмотка, которая, по сравнению со вторичной, сделана из более толстого провода и имеет меньшее количество витков.

Придется демонтировать вторичную обмотку по причине ее непригодности, для чего уже пригодятся молоток и зубило. В этом случае очень важно не повредить и не раздавить первичную обмотку, поэтому действовать нужно с максимальной точностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их также необходимо удалить.

Вторичную обмотку можно разрезать зубилом

Если магнитопровод трансформатора представляет собой не клееную, а сварную конструкцию, то вторичную обмотку лучше снять с нее стамеской или обычной ножовкой по металлу.Если обмотка очень плотно уложена в окно магнитопровода, то ее, перерезав провода, нужно будет просверлить или выкопать. Делать это нужно очень осторожно, так как из-за таких манипуляций магнитопровод может выйти из строя.

После демонтажа следует намотать новую вторичную обмотку. Для этого вам понадобится проволока диаметром не менее 1 см. Если такого провода у вас нет в наличии, придется его покупать. В этом случае вовсе не обязательно приобретать сплошной многожильный провод такого сечения, можно использовать жгут из нескольких отдельных жил, которые в сумме обеспечат необходимый диаметр.После установки новой вторичной обмотки ваш модернизированный трансформатор сможет генерировать ток до 1000 А.

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ

Для изготовления вторичной обмотки нужно намотать на сердечник 2-3 витка, что обеспечит выходное напряжение около 2 В, а кратковременную силу сварочного тока более 800 А.Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотать такое количество витков может быть сложно, если используемый провод имеет толстый слой изоляции. Решить эту проблему довольно просто: нужно снять с провода стандартную изоляцию и обмотать изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать излишнего увеличения его сопротивления и, соответственно, снижения силы тока.

Если вам нужно сварить металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется машина для точечной сварки с большей мощностью. Чтобы сделать его самостоятельно, нужно использовать два трансформатора, соединенные в одну цепь. При необходимости такого подключения соблюдайте соответствующие правила. Если ошибиться и неправильно соединить выводы первичной и вторичной обмоток двух трансформаторов, может произойти короткое замыкание. Правильность подключения обмоток, если на их одноименных выводах нет маркировки, проверяют вольтметром.

После правильного соединения одинаковых клемм двух трансформаторов необходимо измерить значение силы тока, которую они вместе формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, которые планируется эксплуатировать в домашних мастерских, имеют ограничение по силе тока не более 2000 А. Превышение этого значения вызовет перебои в работе электросети, а не только у вас дома, но и у ваших ближайших соседей.А это, конечно, приведет к конфликтам. Величину тока, генерируемого подключенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют с помощью амперметра.

Другой пример сборки точечной сварки представлен на видео ниже:

Каких результатов можно достичь, если по правилам подключить два трансформатора, не очень мощные? Если взять два одинаковых устройства со следующими характеристиками: мощность - 0.5 кВт, входное напряжение - 220 В, выходное напряжение - 2 В, номинальная сила тока - 250 А, тогда, последовательно соединив их первичную и вторичную обмотки, вы получите на выходе удвоенный номинальный ток, т.е. 500 А.

Кратковременный сварочный ток увеличится почти так же, но при его формировании будут наблюдаться значительные потери, что связано с большим сопротивлением такой электрической цепи. Оба конца вторичной обмотки - провода Ø 1 см - подключаются к электродам аппарата точечной сварки.

Подключение 2-х трансформаторов по схеме №1

Если в вашем распоряжении два мощных трансформатора, но их выходного напряжения недостаточно для самодельного устройства, вы можете последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К этой мере прибегают, если просто намотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.

При таком подключении необходимо следить за тем, чтобы направление витков вторичных обмоток подключаемых устройств было согласованным, иначе это может привести к противофазе, и выходное напряжение такого комбинированного устройства будет близко к нулю.Для экспериментального определения правильности подключения желательно использовать тонкие провода.

Как определить одноименные выводы трансформатора

Если выводы обмоток подключаемых устройств не промаркированы, то необходимо выделить среди них одноименные, чтобы соединить их между собой. Решить эту проблему можно следующим образом: первичная и вторичная обмотки двух и более трансформаторов включаются последовательно, на вход такого комбинированного устройства подается напряжение, а к выходным клеммам (выходам) подключается вольтметр переменного напряжения. от последовательно соединенных вторичных обмоток).

В зависимости от направления подключения вольтметр может вести себя по-разному:

  • показывают то или иное значение напряжения;
  • вообще не показывает напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, это означает, что в цепи подключения как первичной, так и вторичной обмоток присутствуют противоположные соединения. При таком неправильном соединении обмоток в них происходят следующие процессы: напряжение, подаваемое на вход первичных обмоток двух подключенных трансформаторов, уменьшается вдвое в каждой из них; Повышение напряжения происходит на вторичных обмотках, каждая из которых имеет одинаковую степень трансформации.Вольтметр на выходе зарегистрирует полное напряжение, значение которого равно удвоенному значению на входе.

Если вольтметр показывает значение «0», это означает, что напряжения, поступающие от каждой из последовательно соединенных вторичных обмоток, равны по величине, но имеют разные знаки, поэтому они компенсируют друг друга. Другими словами, по крайней мере, одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В этом случае правильное соединение элементов схемы достигается изменением порядка подключения первичной или вторичной обмоток, ориентируясь на показания вольтметра.

Электроды для домашней точечной сварки

Выбирая электроды для аппарата точечной сварки, собранного вручную из СВЧ, следует обращать внимание на их диаметр, соответствующий диаметру проволоки, с которой они соединяются. В качестве таких элементов можно использовать медные стержни, а для устройств малой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы скорректировать их геометрические параметры, их необходимо постоянно шлифовать.Естественно, что со временем такие элементы потребуют замены на новые.

Провода, которыми электроды подключаются к аппарату для точечной сварки, должны иметь минимальную длину, иначе в них будет потеряна значительная мощность аппарата. Потери мощности станут серьезными даже при наличии большого количества соединений в электрической цепи «электрод - устройство для точечной сварки». Если вы хотите повысить эффективность использования самодельного оборудования, лучше припаять медные наконечники к проводам, соединяющим электроды.Используя такие насадки, вы избежите потерь мощности в точках контакта, возникающих из-за повышенного сопротивления обжима или любых других соединений.

Провода, соединяющие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому специальные наконечники, предварительно луженые, облегчат их пайку. Поскольку электроды для такого устройства съемные, в местах их соединения с наконечниками их не припаивают. Конечно, в местах, постоянно подвергающихся окислению, тоже происходит потеря мощности, но почистить их намного проще, чем гофрированные наконечники.

Устанавливаем электроды на сварочный аппарат

Как уже было сказано выше, электрод для контактной сварки может быть изготовлен из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Проволока от аппарата соединяется с электродом с помощью медного наконечника, который соединяется с ним пайкой.

Наконечник соединяется с электродом с помощью болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки.Для такого соединения в электроде и наконечнике проделываются отверстия одинакового диаметра.

Болты и гайки, с помощью которых электроды и наконечники будут соединяться с проводами, лучше всего выбирать из меди или ее сплавов, которые отличаются минимальным электрическим сопротивлением. Элементы таких стыков, значительно упрощающие обслуживание машины для контактной сварки, очень легко изготовить своими руками.

Самодельные органы управления точечной сваркой

Управление аппаратом точечной сварки (тем более сделанным из СВЧ своими руками) не представляет особой сложности.Для этого вполне достаточно двух элементов: рычага и переключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать надежный контакт соединяемых деталей в точке сварки. Для выполнения этих важных требований рычажные механизмы таких устройств могут быть дополнены винтовыми элементами, обеспечивающими еще более значительную силу сжатия. Естественно, что такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

На серьезном производственном оборудовании, которое используется для соединения стальных листов значительной толщины, устанавливаются элементы сжатия, создающие давление от 50 до 1000 кг, в зависимости от необходимости.А на аппаратах точечной сварки, используемых для нерегулярных и несложных работ в домашней мастерской, достаточно, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг сделан более длинным, это также увеличит усилие сжатия до нужной величины.

Для самодельного домашнего устройства достаточно рычага, длина которого будет 60 см. Используя этот рычаг, вы можете увеличить прилагаемую силу в 10 раз. Соответственно, если нажать на рычаг с силой 3 кг, то электроды и соединяемые детали будут сжаты с силой 30 кг.Чтобы такой рычаг не давил на сам аппарат, основание оборудования должно быть надежно зафиксировано на поверхности рабочего стола зажимом.

Выключатель, отвечающий за подачу тока к устройству, подключен к первичной цепи трансформатора, ток в которой намного меньше, чем во вторичной. Если подключить переключатель ко вторичной обмотке, он создаст дополнительное сопротивление, а его контакты будут плотно свариваться под действием сильного тока.

Если в качестве прижимного механизма используется рычаг, выключатель лучше поставить прямо на него, тогда вторая рука будет свободна (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что ток на электроды следует подводить только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрообразованием электродов и, как следствие, с их активным горением. Получить первоначальный опыт работы с таким устройством можно с помощью обучающего видео.

Электроды оборудования для точечной сварки во время работы активно нагреваются. Кроме того, трансформатор и токопроводящие элементы такого устройства подвержены сильному нагреву. Чтобы избежать чрезмерного нагрева, который может привести к выходу из строя оборудования для точечной сварки, следует предусмотреть простую систему охлаждения. Для этого часто используют обычный вентилятор. Также можно делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии при сварке можно контролировать визуально, ориентируясь по цвету точки на стыке, или использовать для этого специальное реле.

Очевидно, что сделать аппарат для точечной сварки на основе СВЧ трансформатора несложно, внимательно изучив видео и фото процесса сборки и учитывая сделанные рекомендации.

(голосов: 6 , средняя оценка: 4,83 из 5)

В быту точечная сварка применяется реже, чем дуговая сварка. Бывают случаи, когда без него сложно обойтись, но если принять во внимание цену таких устройств, то целесообразность его приобретения ставится под сомнение.В этом случае можно найти другой выход и разобрать пример, как сделать точечную сварку своими руками. Для радиолюбителя в домашних условиях сконструировать такое устройство не составит труда. Но для начала нужно разобраться в особенностях ее работы.

Как работает контактная сварка

Это термомеханический вид сварки. Перед началом работы сварные детали укладываются в нужное положение. Далее каждая их часть закрепляется между аппаратными электродами, под их действием детали сжимаются.

Ток, проходящий через электроды, нагревает детали, и в этом месте образуется сплав. Он соединительный элемент двух частей. Устройства этого типа в производстве обладают высокими характеристиками. Они способны сделать 600 сварных точек за минуту.

Но для того, чтобы поверхности нагрелись и начали плавиться, на них подается электрический ток огромной силы. Такой импульс приводит к практически мгновенному плавлению металлов. Его продолжительность зависит от типа легированных металлов.Обычно временной диапазон составляет 0,01-0,1 секунды.

В этом случае поверхности расплавленного металла образуют между собой сварочную каплю, которая должна затвердеть. Для этого сварные детали некоторое время прижимают. Расплавленная капля в этот момент образует своего рода кристаллическую решетку.

Давление в этом процессе играет важную роль. Он предотвращает растекание расплавленной капли по площади деталей, скрепляя таким образом в одной точке. Сила сжатия постепенно снижается, тогда сварка лучше схватывается.Эта работа требует чистых поверхностей деталей.

Поэтому перед работой предполагаемое место сварного шва обрабатывается специальным раствором. Это удаляет элементы коррозии и другие оксидные пленки. В результате получается качественный шов.

Конструкции самодельных устройств

Разберем устройство аппарата точечной сварки на примере. Подготовим радиоэлементы и другие детали:

  • Электропреобразователь;
  • Кабель медный с диаметром поперечного сечения не менее 10 мм;
  • Электроды медные;
  • выключатель;
  • Несколько подсказок;
  • Болты
  • Кузов.


Аппарат в сборе

Это основные детали конструкции. Теперь рассмотрим схему изготовления аппарата для точечной сварки. В Интернете их довольно много. И у каждого свой набор радиодеталей. Но главное сходство всех схем в простоте и малой мощности.

Поэтому самодельные устройства подходят только для небольших домашних работ. Они смогут сваривать тонкие листы железа или жилы проволоки.Для печатной платы потребуются элементы:

  • Переменный резистор - 100 Ом;
  • Конденсатор - 1000мКФ, от 25В;
  • Тиристор;
  • Пара диодов - D232A;
  • Несколько диодов - Д226Б;
  • Предохранитель - F (тип предохранителя).

Следующим этапом сборки сварочного аппарата своими руками является проектирование трансформатора TR1. В его основе железо Ø40, требуемая толщина листа 70мм. Конструкция имеет две обмотки.На обмотке первичного типа используется провод ПЭВ2 сечением 0,8 мм. Далее наматывается 300 витков.

Вторичная обмотка выполнена многожильным медным кабелем сечением 4 мм. Количество витков не превышает 10.

Для второго трансформатора TR2 ручное управление не требуется. Его можно заменить любым слабым преобразователем на 5-10В. Его вторичная обмотка должна иметь на выходе не более 5-6В. Третья обмотка должна быть до 15 В.

Проделав эту сборку, можно получить устройство мощностью до 500А. Длительность импульса не будет превышать - 0,1 сек, но только в том случае, если значения сопротивления и конденсатора совпадают с указанными на схеме. Мощность самодельной точечной сварки позволяет сваривать металлические листы толщиной не более 0,2 мм, а также стальную проволоку диаметром 0,3 мм.

Типы самодельных аппаратов для точечной сварки различаются в основном мощностью.Некоторые модели способны развивать силу тока до 2000 А, что позволяет сваривать стальные листы толщиной до 1,1 мм и стальную проволоку диаметром до 3 мм.

Точечная сварка своими руками фото

Сварочное оборудование - одно из самых используемых в современном промышленном производстве и дома среди тех, кто любит и умеет работать своими руками.Современные устройства стали довольно компактными. В первую очередь, речь идет об инверторных устройствах.

Из-за преобразования переменного тока с высокой частотой трансформатор требует очень маленького размера. Благодаря инверторам сварка своими руками стала более доступной, а сами устройства приобрели миниатюрные размеры. Вы также можете найти полезные мини-аппараты для точечной сварки.

В быту особенно востребованы компактные сварочные аппараты. Для домашних условий обычно не требуется длительной эксплуатации устройства, иногда достаточно одного электрода, чтобы что-то сварить.

Кроме того, сварочный мини-аппарат идеально подходит для работы на высоте, потому что мини-сварочный аппарат можно быстро и легко поднять. Здесь не нужен полуавтомат, достаточно ручной дуговой сварки.

Для небольших работ производим легкие инверторные устройства. Они весят 2,5-6 кг, имеют сварочный ток до 200 А, габариты в пределах 20х20х30 см. Для облегчения переноски и работы в неудобных местах в аппарате предусмотрены ремни.

Кроме дуги, есть газовые мини сварочные аппараты.Они могут поместиться в чемодане. В комплект обычно входят небольшие кислородные баллоны, горелка и шланги.

Преимущества и недостатки

Небольшой сварочный аппарат удобен прежде всего для транспортировки и хранения. Небольшие габариты и вес, наличие ремня позволяют проводить сварочные работы в труднодоступных местах. Работать с ним можно практически везде, единственное требование - наличие сети 220 В.

В аппарате предусмотрена регулировка сварочного тока.Специальные стабилизаторы обеспечивают стабильное горение электрической дуги, что позволяет получить качественный сварной шов.

Для новичков сварщики - очень удобные аппараты. По сравнению с профессиональным сварочным оборудованием мини-аппараты имеют невысокую стоимость.

Недостатки тесно связаны с сильными сторонами. Небольшие габариты и вес не позволяют создавать устройства большой мощности. Как следствие невозможность работы электродами большого диаметра.

Готовить толстостенные заготовки нельзя, так как для этого не хватает сварочного тока.В экстремальных условиях эксплуатации возникают проблемы из-за перегрева оборудования. Небольшие размеры сильно ограничивают функциональность мини-сварочного аппарата.

Детали и принцип работы

Сварочный инверторный мини-аппарат

состоит из следующих частей:

  • мостовой выпрямитель входного сетевого напряжения с мощными диодами;
  • реле плавного пуска;
  • датчик сварочного тока;
  • генератор высокой частоты;
  • Трансформатор
  • ;
  • интегральный стабилизатор;
  • фильтр нижних частот;
  • радиаторы для диодов и транзисторов;
  • система охлаждения.

Работа проходит следующим образом. Переменный ток 220 В поступает на диодный выпрямитель и становится постоянным. Затем с помощью генератора он превращается в ток высокой частоты. Возникающий переменный ток поступает в первичную обмотку трансформатора.

Поскольку трансформатор понижающий, выходное напряжение низкое, но достаточное для зажигания дуги. Ток высокой частоты снова преобразуется в постоянный ток на выпрямителе.

С его помощью и готовят изделия из металла.Благодаря наличию встроенного стабилизатора независимо от качества сетевого напряжения на выходе получается необходимое стабильное значение напряжения.

Характеристики некоторых моделей

Концепция мини трансформируется со временем. Совсем недавно все инверторные аппараты можно было классифицировать как мини по сравнению с трансформаторными традиционными сварочными аппаратами.

Сейчас инверторные сварочные аппараты стали своего рода стандартом, и только более миниатюрные аппараты называются мини-аппаратами.

Аппарат инверторный «Special mini 210» относится к категории mini. Он весит всего 2,5 кг и отличается компактными размерами 190х200х290 мм. Максимальный сварочный ток 210 А, потребляемая мощность 6 кВт, напряжение 220 В.

Старшая модель Special Mini 250 имеет сварочный ток 250 А, потребляемую мощность 8 кВт, питается от бытовой сети 220 В и весит 4,2 кг.

Аппарат Rainbow 180 Mini имеет сварочный ток 180 А, мощность 5 кВт и массу 6 кг.Все сварочные аппараты могут варить электродами от 1,6 до 4 мм. Одними из лучших в этом классе являются сварочные аппараты финского производителя Kemppi, например, модель Kemppi Minarc 150VRD.

Аппарат предназначен для ручной и аргонодуговой сварки. Он автоматически корректирует параметры дуги, а к электродам можно использовать любые, особых требований нет.

Устройство может работать в условиях повышенной влажности и запыленности, при отрицательных и положительных температурах.Он имеет небольшие габариты и вес около 4 кг.

Сложно сказать, какая модель сварочного аппарата самая маленькая в мире, так как многие компании уже производят такие аппараты. Причем ценовая палитра довольно широка. Самыми доступными считаются китайские модели.

При соблюдении инструкции по эксплуатации мини-оборудование прослужит долго. Главное - не превышать максимальное время сварки, использовать только рекомендуемые марки и диаметры электродов, постоянно следить за системой охлаждения.

Изготовление своими руками

Часто в домах скапливается много старых приборов, таких как телевизоры, микроволновые печи и другие электрические товары. При желании из их деталей можно сделать полезные сварочные аппараты.

Точечная сварка

Самый простой вариант - применить точечную сварку. Иногда нужно соединить небольшие тонкие металлические предметы. Точечная сварка здесь незаменима.

Необходим для приваривания никелевой пластины к литиевому аккумулятору ноутбука при ремонте.Основные комплектующие, необходимые для изготовления:

  • трансформатор малой мощности;
  • диодный мост;
  • Конденсаторная батарея
  • ;
  • автомат на 20А;
  • реле мощного тока;
  • два медных стержня (жала паяльника).

Чтобы сделать мини сварочный аппарат, нужно снять вторичную обмотку с трансформатора. Вместо этого наматываются три витка.

Вторичная обмотка подключена к диодному выпрямителю.Его выход подключен к батарее конденсаторов, соединенных параллельно. Выходы конденсаторов через реле подключены к медным электродам.

Сварка осуществляется в два этапа. На первом этапе заряжается конденсаторная батарея. На втором при совмещении свариваемых деталей, прижатии к ним медных электродов и переключении реле происходит разряд накопленной энергии.

Во время разряда протекает большой ток, плавящий металл в точке прижатия электродов.В результате после остывания детали надежно свариваются.

Миниатюрный инвертор

Перед сборкой малогабаритного инвертора необходимо определиться с предельными параметрами устройства. Если аппарат готовить электродами до 4 мм, то сварочный ток должен составлять 200 А.

Ток необходимо регулировать в широком диапазоне. Устройство должно работать от бытовой электросети 220 В. После этого можно выбрать наиболее близкую по параметрам простую схему устройства.

Большинство комплектующих для мини-устройства можно взять от старых электроприборов, но некоторые элементы придется покупать в магазине.

Состав преобразователя уже описан, он практически одинаков для всех типов, различий в компонентах и ​​дополнительных функциях.

Для начала понадобится ферритовый сердечник Ш8х8. Первичная обмотка намотана проводом ПЭВ 0,3. Количество витков - 100. Вторичная обмотка намотана медным проводом сечением 1 мм2.Всего 14-15 витков.

Третья обмотка намотана проводом ПЭВ 0,2 в количестве 15 витков. Четвертая и пятая обмотки намотаны проводом сечением 0,35 мм2 на 20 витков. В качестве системы охлаждения можно установить компьютерный вентилятор от старого блока питания.

Все элементы собраны на одной плате, транзисторные ключи установлены на радиаторах. Если у вас есть старый корпус от электроприбора, можно его использовать.

На передней панели отображается световая индикация в виде светодиода, разъемы для сварочного кабеля и ручка регулировки сварочного тока.Выключатель и предохранитель обычно устанавливаются на задней панели прибора.

Все типовые схемы проходят испытания, поэтому при правильной сборке устройство должно сразу заработать.

Лучший сварщик точечной сварки - Руководство покупателя

Если вы работаете с металлами, может наступить время, когда вам понадобится соединить два куска листового металла вместе. Как вы можете это сделать? Сварщик точечной сварки может помочь вам выполнить эту работу. Сварщики точечной сварки используют процесс контактной сварки для приложения тепла и давления к двум металлическим листам.

Даже если вам понадобится аппарат для точечной сварки только один раз в синюю луну, он все равно может быть полезным инструментом, который всегда будет под рукой. Какой аппарат для точечной сварки вам стоит подумать о покупке? Ниже мы включили список из пяти лучших сварщиков точечной сварки, доступных сегодня. Мы также добавили руководство покупателя для точечной сварки, чтобы вы знали, на какие функции следует обращать внимание при покупке.

Пять лучших сварщиков для точечной сварки, доступных сегодня

Последнее обновление 2021.06.07 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Мы протестировали множество продуктов и просмотрели сотни онлайн-обзоров.После тщательного исследования мы составили список из пяти лучших сварщиков для точечной сварки, доступных сегодня на рынке.

YaeTek Сварочный аппарат для импульсной точечной сварки 200 Вт

Последнее обновление от 06.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Этот миниатюрный аппарат для точечной сварки идеально подходит для сплавления небольших металлов, например ювелирных изделий. Этот аппарат для точечной сварки работает так же, как полноразмерный сварочный аппарат с ножной педалью. Устройство предлагает мощность 200 Вт при напряжении 110 В 60 Гц.

YaeTek сообщает, что этот аппарат для точечной сварки работает с драгоценными металлами, такими как золото, платина, серебро и палладий. Вы также можете работать с алюминием, оловом и другими латунными сплавами. Убедитесь, что вы используете соответствующее защитное оборудование с этим устройством, так как получаемый свет довольно яркий и может вызвать слепоту.

Что нам нравится
  • Портативный, легко брать с собой
  • Работает с чувствительными сплавами, такими как золото и платина
  • Поставляется с ножной педалью, так что для тех, кто имеет опыт работы с традиционными сварочными аппаратами, не требуется новой кривой обучения
Чего мы не делали Мне нравится
  • Служба поддержки клиентов YaeTek не существует
  • Информация о гарантии отсутствует

YaeCCC SUNKKO 719A Li-ON аккумулятор Ручка для точечной сварки

Последнее обновление от 06.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Эта ручка для точечной сварки изготовлена ​​из бескислородного медного материала с низким сопротивлением.Вы убедитесь, что эта ручка для точечной сварки довольно устойчива. Ручка довольно портативна, что позволяет легко заменить сварной шов в любой точке пайки.

Одной из уникальных особенностей этого продукта является то, что он работает от литий-ионного аккумулятора. Для правильной работы устройства вам необходимо держать этот аккумулятор заряженным. Но по сравнению с другими аппаратами для точечной сварки, которым требуется носить с собой громоздкий источник питания, это оборудование намного более портативно.

Что нам нравится
  • Невероятно портативный
  • Литий-ионный аккумулятор с долгим сроком службы
Что нам не понравилось
  • Ограниченная функциональность - работает только с моделями 710
  • Может быть слишком маленьким для традиционных приложений точечной сварки

Профессиональный портативный аппарат для точечной сварки Stark

Последнее обновление от 06.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Этот портативный аппарат для точечной сварки от Stark имеет однофазную конструкцию и простой сварочный механизм.Это полезный инструмент для тех, кто, возможно, не имеет большого опыта в сварке, но все же нуждается в этом.

Этот продукт выделяется еще и тем, что в нем есть сменные наконечники. Вместо того, чтобы заменять всю ручку для точечной сварки, все, что вам нужно сделать, это открутить наконечники, когда они будут готовы к замене, и поставить новые на место. Старк изготовил эти сварочные наконечники из высококачественной стали, и вы обнаружите, что они довольно прочные. Но приятно знать, что при необходимости их можно заменить.

Что нам нравится
  • Однофазная конструкция делает изделие простым в использовании даже для новичков
  • Наконечники для замены помогают продлить срок службы изделия
  • Простой в использовании рычаг позволяет легко выполнять сварочные работы
Что мы не делаем t Нравится
  • Возможно, вам придется поэкспериментировать с натяжением рукоятки, чтобы уменьшить количество искр

Tooluxe RIDGE 10915L Professional 115V Электропривод для точечной сварки

Последнее обновление от 06.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Этот точечный сварочный аппарат от Tooluxe - еще один портативный вариант, который идеально подходит для тяжелых сварочных работ.Как и упомянутый выше продукт Stark, этот инструмент имеет однофазную конструкцию, что упрощает его использование, где бы вы ни находились. Компания Tooluxe разработала это оборудование для работы с мягкой, оцинкованной и нержавеющей сталью.

Устройство работает от сети 115 В / 60 Гц. Глубина горловины составляет 180 мм, что должно быть достаточно для работы с листовым металлом.

Что нам нравится
  • Простота маневрирования, позволяющая добираться до сложных участков сварки
  • Мы обнаружили, что сварные швы были высокого качества
Что нам не понравилось
  • Триггерный переключатель не переключается автоматически в положение «Выкл.»
  • Онлайн-обзоры указывают на плохое обслуживание клиентов

Lenco Autobody Dual-Spot Welder

Последнее обновление от 06.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Если вы хотите приобрести высококачественный аппарат для точечной сварки, который будет более долговечным, вам стоит попробовать этот продукт от Lenco.В то время как другие аппараты для точечной сварки поставляются с зажимами, этот аппарат поставляется с двумя разными отдельными рычагами, которые можно разместить где угодно.

Те, кто хочет использовать этот продукт, должны иметь значительный опыт в сварке. В то время как другие аппараты для точечной сварки позволяют легко совмещать оба сварочных наконечника, с этим продуктом дело обстоит иначе. При использовании этого устройства вы должны быть невероятно точными. В противном случае вы рискуете испортить свой металл.

Что нам нравится
  • Высококачественный продукт, который предлагает гораздо большую гибкость для пользователей
  • Поставляется с колесами, что упрощает транспортировку машины с собой
Что нам не понравилось
  • Может быть слишком продвинутым для неопытных сварщиков
  • Довольно дорого

Все, что нужно знать о точечной сварке

Хотите расширить свои возможности точечной сваркой? Ниже мы представили вам все, что вам нужно знать о точечной сварке.

Что такое точечная сварка и как она работает?

Если у вас есть два отдельных куска листового металла, возможно, вы захотите объединить их, чтобы можно было работать с более толстым куском. Вы можете сделать это с помощью точечной сварки. Точечная сварка - это форма контактной сварки, при которой вместе образуются два или более куска листового металла. Точечные сварные швы часто можно встретить в автомобильной промышленности, где производители используют их для соединения частей кузова.

В процессе сварки ваш аппарат будет выделять термоэлектрическое тепло.Затем вы примените это тепло к металлическим частям в областях, известных как «круглые точки». Обычно в машинах для точечной сварки используются электроды из медного сплава из-за их способности пропускать электрические токи. В зависимости от того, какое давление вы прикладываете, и типа используемого устройства, ваши сварные швы будут иметь диаметр от 3 до 12,5 миллиметров.

Металлы, которые можно использовать при точечной сварке

Одним из преимуществ точечной сварки является то, что ее можно использовать с различными сплавами и металлическими материалами.Большинство сварщиков используют точечную сварку при работе с листовым металлом или такими предметами, как проволочная сетка.

Сварщикам больше всего везет при использовании стали для точечной сварки. Это потому, что сталь имеет высокое электрическое сопротивление и низкую теплопроводность. Никель, титан и сплавы нержавеющей стали также хорошо подходят для точечной сварки.

Следует избегать использования металлов с высоким содержанием углерода, таких как высокоуглеродистая сталь. Попытка сварить высокоуглеродистую сталь, скорее всего, приведет к получению хрупкого материала, склонного к растрескиванию или растрескиванию.

Более того, точечная сварка материалов, которые плохо проводят электричество, может оказаться слишком сложной задачей. Например, алюминий, цинк и гальванизированная сталь плохо подходят для точечной сварки, потому что для них требуются более высокие токи, чем те, которые предлагаются оборудованием для точечной сварки.

Наконец, вы захотите определить толщину металла, прежде чем приступать к точечной сварке. В идеальном мире вы бы работали с металлами толщиной не более трех миллиметров. Кроме того, вы должны убедиться, что два металла, которые вы комбинируете, имеют одинаковые уровни толщины.Соотношение уровней толщины никогда не должно превышать 3: 1. Так, например, если одна часть листового металла имеет толщину три миллиметра, другая должна быть толщиной не менее одного миллиметра.

Преимущества и недостатки точечной сварки

У точечной сварки есть несколько плюсов и минусов. Самым значительным преимуществом точечной сварки является невероятная прочность сварных швов. Сварные швы надежны и долговечны.

Кроме того, точечная сварка полезна, потому что вам не нужны дополнительные металлические сварочные материалы.Поскольку для точечной сварки используются электрические токи, которые проходят через присоединенные электроды, единственное, что вам понадобится, - это источник питания. Таким образом, точечная сварка - удобный вариант, который стоит рассмотреть, если материалы, которые вы используете, позволяют это сделать.

Вы также обнаружите, что процесс точечной сварки выполняется довольно быстро. Поскольку эти машины портативны, и вы не полагаетесь ни на что, кроме электричества, вы можете выполнить сварку за считанные секунды. Кроме того, процесс точечной сварки не требует чрезмерного нагрева, поэтому вы также не обожжете окружающие участки металла.

Хотя точечную сварку можно использовать для самых разных материалов и продуктов, она подходит не для всех. При работе над проектом вы можете обнаружить, что ваши возможности точечной сварки ограничены.

Кроме того, точечная сварка может быть полезным инструментом для новичков, потому что машины очень просты в использовании. Однако даже новичкам потребуется попрактиковаться, чтобы убедиться, что они правильно используют устройство. Если вы не приложите достаточно тепла к металлу, сварной шов легко сломается.Прежде чем использовать машину, вам нужно потратить немного времени на работу с инструментом, чтобы убедиться в правильности настроек нагрева.

Наконец, одна из других ловушек точечной сварки заключается в том, что они могут быть немного сложными для маневрирования. Если вы не приобретете коммерческий аппарат для точечной сварки, вы будете ограничены положением электродов. Если вы работаете над проектом странной формы, ваш инструмент для точечной сварки может не работать.

Термины, используемые при точечной сварке

При обсуждении точечной сварки в основном используются четыре термина.Под стыковкой понимается процесс помещения двух металлических листов между электродами. Процесс сварки происходит, когда вы прикладываете давление к двум разным пластинам. Ковка происходит, когда вы держите два листа металла вместе между электродами. И «высвобождение» происходит, когда вы раздвигаете электроды, чтобы разделить пластины.

Часто задаваемые вопросы


Какие меры безопасности следует соблюдать при точечной сварке?

Прежде всего, убедитесь, что вы прочитали инструкции по технике безопасности и руководство по эксплуатации на приобретаемом вами оборудовании.Производитель предоставит вам инструкции по использованию продукта. Следование рекомендациям производителя - лучший способ убедиться, что вы правильно используете устройство.

Помните, что электроды аппарата будут пропускать тепло, независимо от того, что между ними. При использовании аппарата для точечной сварки вы вполне можете обжечься или обжечься другими материалами, что может привести к возгоранию. Убедитесь, что электроды полностью остыли, прежде чем ставить их на легковоспламеняющуюся поверхность.Вы также должны надевать перчатки при выполнении сварных швов для обеспечения безопасности.

Кроме того, аппараты для точечной сварки вырабатывают искры, как и любое другое сварочное оборудование. Убедитесь, что вы носите подходящее оборудование для глаз и лица. Помните, что вы никогда не должны смотреть прямо на свет, излучаемый сварным швом.


Могут ли электроды заедать?


При точечной сварке возможно заедание электродов.Это называется залипанием электрода и разбрызгиванием поверхности. Обычно это происходит из-за того, что между двумя материалами, которые вы пытаетесь соединить, слишком много тепла.

Заедание электродов имеет тенденцию происходить, когда электроды не выровнены или когда сила слишком мала. Кроме того, грязная рабочая среда может способствовать залипанию электродов. Если ваша металлическая поверхность грязная или загрязненная, электроды могут прилипнуть. То же верно, если электроды загрязнены. Обязательно очистите оборудование перед тем, как приступить к точечной сварке.


Можете ли вы проверить качество сварки?


Перед тем, как сварить два металла вместе, мы настоятельно рекомендуем вам протестировать сплавы, чтобы убедиться, что настройки на вашем устройстве верны. Вы можете сделать это с помощью процесса, известного как расстегивание. После того, как вы соединили материалы вместе, вы должны выполнить разрушающий тест с помощью вилочного долота и молотка.

Это позволит вам проверить прочность сварного шва. Если во время этого процесса два металла быстро распадутся, вам придется вернуться к чертежной доске.Вы также можете проверить, нет ли дыры в одном из двух металлов. Если в одном из металлов есть дыра, значит, сварка выдержала. Этот процесс известен как «расстегивание».


Можно ли использовать одностороннюю точечную сварку сопротивлением?

Как мы уже упоминали, одним из ограничений инструментов для точечной сварки является то, что они не могут достигать всех областей. Однако вы не можете использовать одностороннюю точечную сварку сопротивлением вместо какой-либо структурной сварки. Если вы работаете с корпусом тела или большим куском металла, вам нужно будет использовать двустороннюю технику.
Однако, если вы хотите сделать косметический ремонт куска металла, возможно, подойдет односторонняя контактная точечная сварка. Однако такие сценарии редки. По возможности старайтесь всегда использовать двустороннюю точечную сварку.


Есть ли другие меры предосторожности при сварке?

Вы можете подумать о добавлении защиты от коррозии к вашим двум металлам, прежде чем сваривать их вместе. Сюда могут входить такие вещи, как клеящие средства и герметики, которые действуют как звукоизолирующие вещества.Он также будет включать такие вещи, как грунтовки и финишные покрытия. Вы можете без проблем сваривать эти материалы.

Однако перед этим вам нужно провести тест, чтобы убедиться, что это безопасно. Перед сваркой следует прочитать этикетки на этих материалах. Эти материалы могут быть легковоспламеняющимися. Но, если это безопасно, мы рекомендуем вам тщательно сварить любую защиту от коррозии, которая существует между двумя вашими металлическими материалами.

Последние мысли

Сегодня на рынке доступно множество различных типов аппаратов для точечной сварки.Мы считаем, что лучший сварочный аппарат для большинства людей - это аппарат от Stark. Нам понравился тот факт, что этот инструмент имеет однофазную конструкцию и систему зажимов, что позволяет легко сваривать куски металла вместе.

Нам также понравилось, насколько портативным было это оборудование. Наконец, мы были поклонниками того факта, что мы можем заменить насадки на точечной сварке, что повысило долговечность продукта. Для обычного сварщика этот продукт должен оказаться более чем стоящим.

Последнее обновление от 06.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Если у вас есть опыт сварки и вы ищете устройство, которое обеспечит вам большую гибкость, обязательно ознакомьтесь с машиной от Lenco.Хотя это устройство дорогое, опытные сварщики захотят иметь его в своем арсенале.

Независимо от уровня вашего опыта, вы всегда сможете найти сварщика, который наилучшим образом соответствует вашим потребностям. Мы надеемся, что наше руководство для покупателей для точечной сварки оказалось полезным, поскольку оно предоставило вам информацию, необходимую для принятия осознанного решения о покупке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
