Чем отличается арматура А1 от А3: особенности, применение

Характеристики арматуры А1
Характеристика арматуры А3
Разница между арматурой А1 и А3
Таблица сравнения арматуры А1 и А3

Бетон в монолитной конструкции испытывает силы сжатия и растяжения, действующие в разных плоскостях. Для эффективного распределения нагрузок предусмотрено несколько типов стальной арматуры:

Анкерная: вспомогательные элементы, закладные детали;
Монтажная: каркас, выполняющий несущую функцию;
Конструктивная: распределительные продольные и поперечные прутья;
Рабочая: воспринимает растягивающие усилия, возникающие от собственного веса конструкции и других факторов.

В зависимости от требований арматуру подразделяют на классы:

А1 (А240)
А2 (А300)
А3 (А400)
А5 (А600)
А6 (А1000)

Трехзначные цифровые маркировки обозначают приближенное значение предела текучести в н/мм². Согласно ГОСТ 5781-82 прутки А1 изготавливают гладкими, а все остальные с рифленой поверхностью для лучшего сцепления со строительными смесями. Их называют периодическими профилями.

Гладкопрофильные прутья применяют для усиления кирпичной и блочной кладки, армирования небольших столбов, ненагруженных колонн, порогов, стяжек, в строительстве тротуаров. В больших сооружениях она выполняет распределительную и монтажную функцию, но плохо противостоит растягивающим усилиям. Технология производства проще, поэтому стоимость ниже.

Показатели сцепления с бетоном у рифленого профиля на 75% выше. Они позволяют конструкции не разрушаться при воздействии растягивающих и изгибающих нагрузок. Для производства используют сплавы, близкие по параметрам теплового расширения к бетонным составам, это предотвращает возникновение излишних напряжений.

Характеристики арматуры А1

Материалом для А240 служат высокоуглеродистые стали Ст3кп, Ст3пс, Ст3сп. Индексы раскисления “кп”, “пс”, “сп” указывают на устойчивость к коррозии и прочностные характеристики.

Кипящая сталь содержит больше примесей, пузырьков газов, чем полуспокойная и спокойная, имеет неоднородную структуру. Для удаления газов, серы и фосфора используют марганец. Присадки увеличивают прочность, сопротивление износу, препятствует формированию сульфидов железа. К эксплуатационным свойствам металла относятся:

Оптимальное соотношение твердости и пластичности;
Упругость и ударная вязкость помогают противостоять давлению;
Отличная свариваемость: все виды сварки;
Устойчивость к атмосферным факторам, перепадам температур;
Стойкость к коррозии;
Чувствительность к растяжениям.

А1

Прутки производят методом горячего проката, для упрочнения может применяться холодная обкатка полуфабрикатов. Сортамент включает позиции с диаметрами 6-40 мм. Стержни толщиной до 12 мм. могут поставляться в мотках, остальные — в виде вязанок.

Области применения:

Петлевые детали для крепления ж/б изделий;
Обвязка арматурного каркаса, выполненного из более высоких классов;
Армирующие сетки;
Укрепление пола, стен, фасадов;
В строительстве зданий: в качестве вспомогательных и распределяющих элементов;
Формирование каркасов теплиц и других легких построек;
Декоративно-функциональные сооружения: ограждения, решетки;
Производство крепежей и деталей в машиностроительном секторе.

Несмотря на узкопрофильность сфер применения, марка А240 — одна из самых популярных.

Характеристика арматуры А3

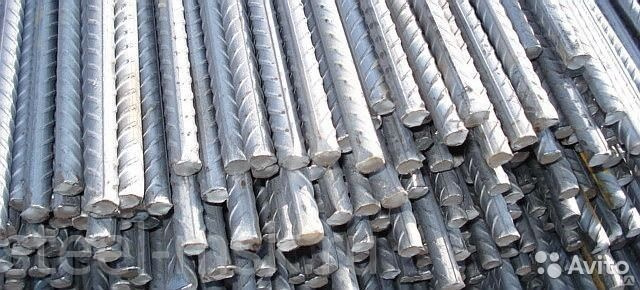

Стержни А3 выпускаются с рифленой поверхностью, если иное не указано в заявке. Это самый применяемый материал для возведения несущих элементов. Продольные ребра придают пруткам дополнительную жесткость, а выступы увеличивают силу сцепления с бетоном в несколько раз.

Согласно стандарту ГОСТ 5781-82, металлопрокат выпускают из нескольких марок стали:

35ГС, 25Г2С — диаметры: 6-40 мм.
32Г2Рпс — сечение 6-22 мм.

Конструкционные низколегированные сплавы имеют небольшие присадки хрома, никеля, меди, алюминия. Значительные концентрации марганца в составе стабилизируют структуру, увеличивают прочность за счет соединений с легирующими элементами, повышают стойкость к морозам и влаге.

Основные свойства:

Стойкость к разнонаправленным нагрузкам;
Гибкость позволяет создавать металлоконструкции разных форм;
Устойчивость к перепадам температур;
Технологичность, хорошая свариваемость.

Коррозионная стойкость ниже, чем у А1, но этих показателей достаточно для создания долговечных железобетонных сооружений в разных климатических зонах, в том числе в сырых грунтах, при повышенной влажности воздуха. Правда, для этого требуется тщательный подбор бетонных смесей.

А3

Прутки изготавливают горячекатаным методом, они могут подвергаться дополнительной обработке: термоупрочнению (маркировка Ат400), холодной вытяжке. В результате готовая продукция имеет разные свойства. Например стержни 35ГС могут располагаться продольно и поперечно, но нельзя применять ручную дуговую сварку. Если при сборке каркаса необходимо использовать этот метод, выбирают 25Г2С. Из сплава 32Г2Рпс чаще изготавливают прутья для предварительно напряженных металлоконструкций.

Области применения:

Укрепление фундаментов, несущих элементов;
Возведение гражданских и промышленных монолитных зданий;
Строительство мостов, тоннелей, метро;

Армирование дорожных плит и других ж/б изделий.

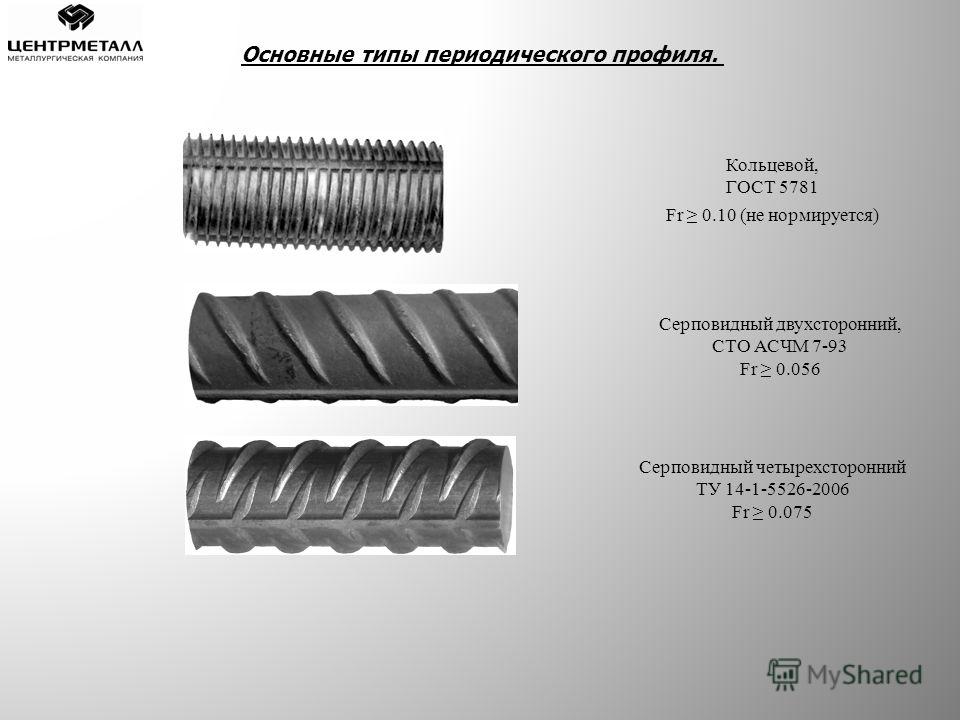

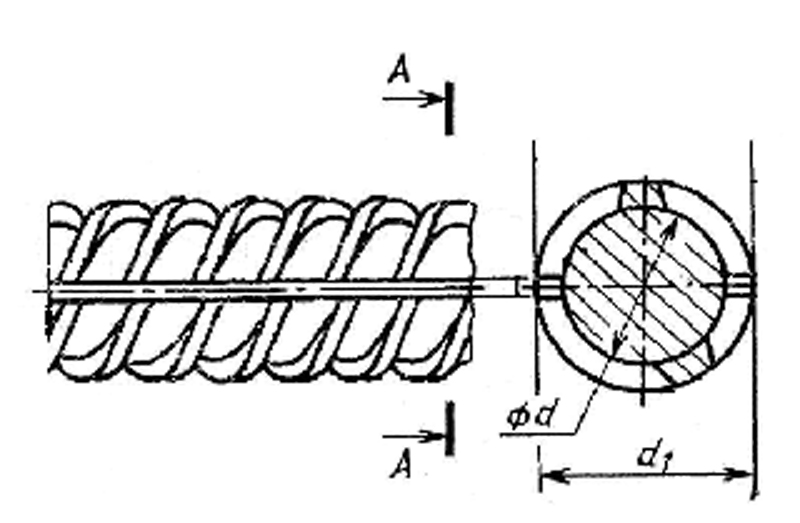

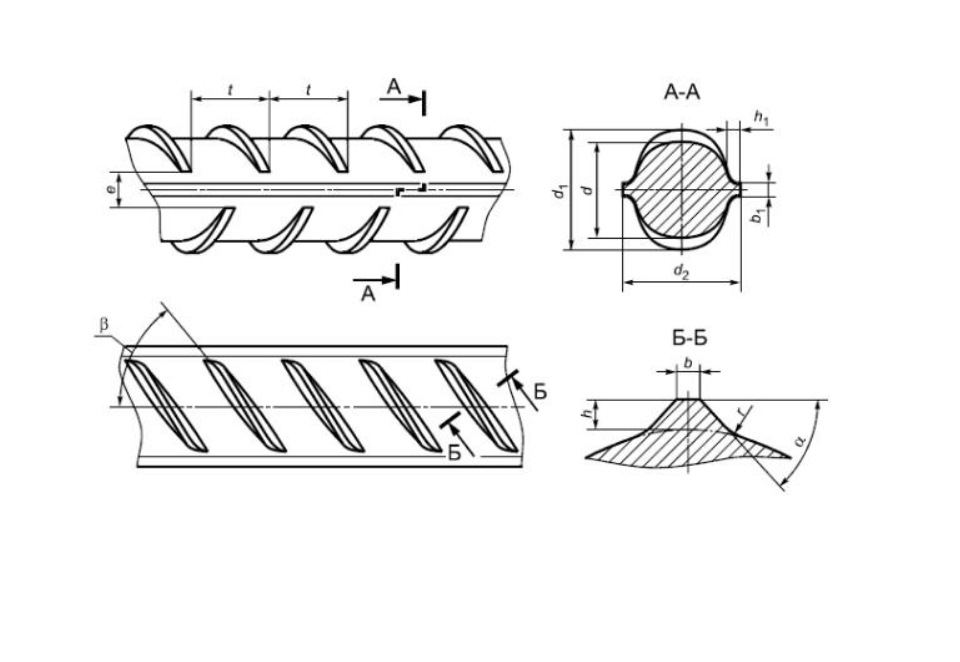

Рифление с периодическими выступами имеет вид двухзаходной спирали, у прутьев диаметром 6 мм. допускается однозаходная. Диаметры до 10 мм. фасуют в бухты, остальные размеры поставляются в вязанках.

Разница между арматурой А1 и А3

Марка А240 — универсальный вариант для армирования плит, балок, колец колодцев, стяжек и фасадов. Однако когда требования к прочности высоки, например в монолитном строительстве, применяют прутья А3.

Ребристая фактура повышает прочность, но вместе с тем снижает коррозионную стойкость, поэтому периодические профили несовместимы с некоторыми марками бетона. Сложность на некоторых этапах производства повышает стоимость материала.

Нередко для достижения нужного соотношения монтируют составные сетки из А1 и А3. Например оба класса используют в изготовлении балконных плит. Этот элемент в отличие от колонн, не испытывает высоких нагрузок и применение дорогостоящих материалов не обосновано. Однако каркас только из А240 не будет обладать достаточными характеристиками прочности.

Таким образом можно выделить следующие отличия:

Предел текучести у А400 выше, при растягивающих воздействиях А240 подвержена трещинообразованию, поэтому невозможно изготовить предварительно напряженные стержни;
Рифление обеспечивает надежное сцепление, но снижает устойчивость к влаге и агрессивным химическим веществам;
Условия применения: А240 выполняет распределительную и вспомогательную функции, А400 — несущую и рабочую.

Таблица сравнения арматуры А1 и А3

Характеристика	А1	А3
Класс	Монтажный прут	Рабочий
Современная маркировка	А240	А400, А500
Поверхность	Гладкая	Рифленая
Диаметр, в миллиметрах	6 — 40	6 — 80
Длина, в метрах	от 6 до 11,7	11,7
Применение	Стяжки, балки, фундаменты малоэтажных строений (до 80 т), плиты перекрытия, арки	Любые фундаменты, мосты, опоры, плотины, дорожное полотно
Сталь	Конструкционная обыкновенного качества или низколегированная	Конструкционная среднеуглеродистая низколегированная
