какая лучше, толщина, виды и марка арматуры

Содержание

1. Характеристика и разновидности арматуры
   1. Размер арматуры и принцип её размещения
   2. Какую арматуру использовать для фундамента: стальную или композитную
2. Расчет количества арматуры
3. Увязка армирующего каркаса
   1. Угловые соединения
4. Заключение

Арматура для фундамента частного дома

В силу хрупкости ячеистобетонного камня, отлично работающего на сжатие, но слабо на растяжение, основание под возведёнными из него стенами должно быть было максимально статичным. Обеспечить это может только армированный бетонный монолит, поэтому чаще всего под газобетонные дома заливают либо плитные основания, либо ленты мелкого заложения.

Соответственно у застройщиков, занимающихся беспроектным строительством, возникает вопрос: какая арматура лучше для фундамента, на который мы постарается дать исчерпывающий ответ.

Общим термином «арматура» называют каркас монолита, состоящий из подобранных по размеру, и определённым образом соединённых в рабочую систему стержней. Именно они и начинают работать на изгиб в тот момент, когда бетон перестаёт справляться с растягивающей нагрузкой. Такое композиционирование двух материалов позволяет значительно увеличивать прочность основания, и соответственно, обеспечить ему более длительный срок службы.

• Бетон, армированный металлом, называется железобетоном. Впервые такая идея пришла в голову французскому инженеру Жозефу Монье, который получил патент на изобретение ещё в конце 19 века. Металл в 100 раз лучше бетона сопротивляется растяжению, и к тому же имеет практически такой же коэффициент линейного расширения при нагреве.
• Традиционно у нас в стране для усиления монолитных фундаментов используют арматуру с периодическим профилем. Рельеф, выполненный на стержнях, препятствует самопроизвольному выдёргиванию из бетона под нагрузкой, поэтому в несущих конструкциях гладкая арматура может применяться разве что в качестве соединительных элементов и монтажных петель.
• Стержни класса А-ІІІ(А400) изготавливают из низколегированной либо углеродистой стали. Сечение круглое, профиль создаётся за счёт двух противоположно расположенных выступов, соединяемых между собой винтовыми рёбрами. «А» обозначает, что это термомеханически усиленный горячекатаный прокат, римская тройка – относит арматуру к соответствующему классу прочности.
• Правда, маркировка с указанием класса прочности устарела, а в современной интерпретации вместо класса прочности указывается предел текучести металла. В данном случае это 400 Н/мм2, поэтому арматура и обозначается как А400. Для удобства потребителя, которому бывает нелегко разобраться в этих нюансах, в строительной документации и паспорте на металл могут указываться обе маркировки.
• Варить арматуру марки А400 не рекомендуется, её желательно только вязать. Для изготовления сварных каркасов подходит А400С, где литера «С» как раз и обозначает возможность сваривания.
• Разница между А400 и А400С состоит в углеродном эквиваленте – чем он ниже, тем лучше сваривается металл. Есть отличия и в рисунке профиля: У А400 рёбра располагаются чаще и примыкают к выступам вплотную. У А400С рёбра имеют более плавную форму, и не примыкают к параллельным выступам вплотную.

Принципиальные отличия арматуры для сварки и для вязки

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Существует ещё арматура А500С (и А600С) – с более высоким пределом текучести металла. Визуально отличить её от А400С невозможно, если не видеть маркировку, поэтому более высокий ценник для покупателя может быть единственным ориентиром.

Если арматура не покупается, а, к примеру, лежала у вас на даче или взята у соседа, но марка неизвестна и соответственно, вы не знаете, для какого соединения она предназначена, выйти из положения можно так. А400 сваривать тоже можно, но только после предварительного прогрева до 200 градусов. Размер нахлёстов в этом случае делается как обычно: 8-10 диаметров арматуры, но на половину этого расстояния шов может провариваться с двух сторон либо использоваться накладка.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Соединять вязкой можно любую арматуру, в том числе и свариваемую. И если сварка требует специализированного оборудования и профессионального обращения с ним, то заниматься вязкой можно и самостоятельно. Этот способ соединения арматуры имеет массу преимуществ, так как при вязке проще устранить перекосы, можно ставить каркас в уже смонтированную опалубку, да и просто значительно ускорить сроки возведения фундамента.

Характеристики прочности готовой конструкции напрямую зависят от диаметра используемой арматуры, потому что чем толще стержни, тем большие нагрузки они смогут выдерживать. Хотя излишнее утяжеление тоже ни к чему, так как от этого будет зависеть величина давления на грунт.

Золотая середина определяется расчётом, но как показывает практика, в малоэтажном гражданском строительстве таковой является арматура диаметром 12-14 мм. Уточним, что речь идёт о рабочей (продольной) арматуре. Поперечно она может связываться более тонкими стержнями 6-10 мм (в том числе и гладкими), либо фиксироваться по кругу хомутами в зависимости от конфигурации фундамента.

Арматурный каркас фундаментной плиты

• Требования к армированию железобетонных конструкций изложены в п 10. 3, СП 63.13330. При горизонтальном положении нижних стержней, монтируемых в один или два ряда, минимальное расстояние между ними не может быть меньше 25 мм, а для верхних стержней – 30 мм.
• Наибольшие расстояния в плитах, лентах и ростверках зависят от высоты поперечного сечения. Для плит толщиной до 150 мм шаг рабочей арматуры составляет не более 200 мм, для более толстых монолитов 400-800 мм. В фундаментах балочной конструкции, в одном ряду армирования должно быть не менее двух продольных стержней.
• Площадь сечения конструкции, занимаемая продольной арматурой, должна составлять не менее 0,25%. Стержни должны равномерно располагаться по контуру сечения, с уменьшением шага только в тех местах, где резко меняются размеры монолита, либо увеличиваются нагрузки.
• Габариты каркаса должны учитывать необходимую толщину защитного слоя бетона: для нижнего ряда арматуры при отсутствии подбетонки он составляет 70 мм, при наличии подбетонки 40 мм. Сбоку защитная оболочка должна составлять 30-35 см, сверху достаточно 20 мм.
• Поперечная арматура устанавливается с шагом, обепечивающим удержание продольных стержней в требуемом положении. Она должна воспринимать расчётные усилия и предупреждать образование и развитие трещин в бетоне. Минимально допустимый диаметр поперечной арматуры – 6 мм.

Принцип установки продольных и поперечных стежней

Пособия по проектированию и прочие официальные строительные документы ориентированы на применение стальной арматуры. Однако существует и композитная арматура – те же гладкие и периодические стержни, только изготовленные их стекло- или базальтопластика. Это формуемые методом протяжки термопластичные полимеры, армированные кварцем или стеклянным волокном. Они отличаются высокой устойчивостью к коррозии и малым удельным весом, но главным их достоинством является высокая, не уступающая стали прочность на разрыв.

Именно поэтому из космо- и авиационной промышленности, для которых композиты были придуманы изначально, они плавно переместились и в нишу гражданского строительства.

Такую арматуру точно так же производят в виде стержней различного диаметра, кладочных сеток и карт. Единственно, чем композитная арматура уступает металлической, так это модулем упругости: у металла он почти в 4 раза выше, поэтому в многоэтажном и промышленном строительстве для усиления ответственных конструкций композитную арматуру не применяют.

Однако для небольшого частного дома или хозпостройки, того модуля упругости, который имеется у пластиковой арматуры, вполне достаточно, а благодаря более высокой прочности на разрыв, композитные стержни можно брать с меньшим диаметром. Таблица замены диаметров стержней, не снижающей прочностных характеристик каркаса, представлена ниже.

Таблица соответствия диаметров стальной и композитной арматуры

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Обратите внимание: Стеклопластиковая арматура идеально подходит для большинства фундаментов, да и обходится дешевле. Тот факт, что она способна сильнее прогибаться, особого значения не имеет, когда конструкция опирается на грунт (лента, плита, набивные сваи). Другое дело – ростверк, который имеет минимум точечных опор и активно работает на изгиб. В этом случае фундамент однозначно нужно армировать стальными стержнями.

Невозможно точно рассчитать необходимое количество арматуры, не имея перед глазами схему армирования. Значит, начинать придётся с создания чертежа – хотя бы самого примитивного, на котором будут отражены:

1. высота и ширина сечения каркаса;
2. количество рядов продольной арматуры;
3. количество рабочих стержней в одном ряду и расстояние между ними;
4. шаг поперечной арматуры.

Пример простейшего чертежа

Посчитаем для примера арматуру для ленты мелкого заложения, высотой 70 см и общей длиной 30 м, в которой будет всего два пояса армирования:

• Для такой небольшой постройки (это может быть баня или гараж размером 6*6 м с одной внутренней стенкой), рабочую арматуру можно брать диаметром 8 мм, соединительную – 6 мм.
• При ширине ленты 40 см, в поперечном разрезе фундамента будет всего 4 рабочих стержня: два в нижнем ряду, и два сверху. Учитывая количество рядов усиления и длину ленточного монолита, общая длина рабочей арматуры составит 120 м.
• Чтобы соединить рабочие пруты в пространственную конструкцию, в одной точке понадобится хомут из стержня длиной 0,7 м*2+0,4 м*2 = 2,2 м.
• Допустим, хомуты устанавливаются через 0,5 м, тогда получится 61 соединение. Умножив 61 на 2,2 м, получаем общую длину соединительной арматуры 134,2 м.
• Теперь посчитаем проволоку. В каждой секции данного каркаса присутствует 4 соединения, всего их 244. На одно соединение требуется 0,3 м проволоки, всего получится 73,2 м.

Установка арматуры может производиться как в уже собранную опалубку, так и до неё. Всё зависит от того, будет ли это укрупнённая сборка, когда собирают сначала секции каркаса, а потом соединяют их на месте, либо каркас полностью собирается из отдельных стержней. Во втором случае проще сначала смонтировать арматуру – чтобы борта опалубки не мешали соединять торцы.

Тут всё индивидуально, каждая бригада монтажников самостоятельно определяет порядок действий, принимая во внимание ещё и конфигурацию фундамента. Если это лента, однозначно удобнее сначала собрать отдельные секции каркаса, а потом уже установить их в готовую опалубку.

Арматурные пруты нарезают по длине одной стороны фундамента и раскладывают нижний ряд на заданном расстоянии. На них надевают хомуты и прикрепляют каждый рабочий стержень вязальной проволокой. Когда нижний ряд будет полностью зафиксирован, в хомуты поочерёдно заводят и привязывают прутья верхнего ряда, в итоге получится фрагмент пространственного каркаса, который можно будет установить в опалубку.

Снизу толщину защитной оболочки обеспечивают подставки-стульчики нужной высоты. По бокам, чтобы стержни не соприкасались с деревянными щитами, устанавливаются фиксаторы в форме звёздочки. Сверху отметка верха фундамента наносится на щит выше каркаса на 20-30 мм.

Наиболее часто под газобетонные и другие дома предусматривают ленточные фундаменты мелкого заложения, так как они наиболее экономичны. Для системы сопрягаемых балок, почти не погруженных в грунт, крайне важно правильное соединение арматуры, которое и обеспечивает надёжность основания дома в целом.

Так как ленточный фундамент состоит из сопрягаемых или пересекающихся балок, для стыковки арматуры в точках соединения требуется использовать гнутые Г- или П-образные элементы. Как и соединительные хомуты, их продают в готовом варианте, но можно гнуть и прямо на объекте. Главное только делать это правильно, не допуская перегибов под прямым углом без диаметрального перехода.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Обратите внимание: Нагревать место изгиба или надпиливать его нельзя ни в коем случае! Для изготовления гнутых деталей каркаса из стальной арматуры, на стройках используют ручные или приводные станки.

На прямых участках соединение арматуры производится внахлёст, со смещением стыков в двух параллельных рядах минимум на 2 диаметра арматуры. В проектируемом строительстве величина нахлёста, как и всё остальное, определяется расчётом, с учётом класса используемого бетона и диаметра арматуры.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

В беспроектном строительстве обычно пользуются средними значениями, в случае с нахлёстом это 30 диаметров арматуры. В местах перехлёста рабочей арматуры желательно предусмотреть дополнительный хомут или поперечные стержни. В фундаментах пролётом менее 10 м, выполнять такие соединения не требуется, достаточно только купить арматуру требуемой длины.

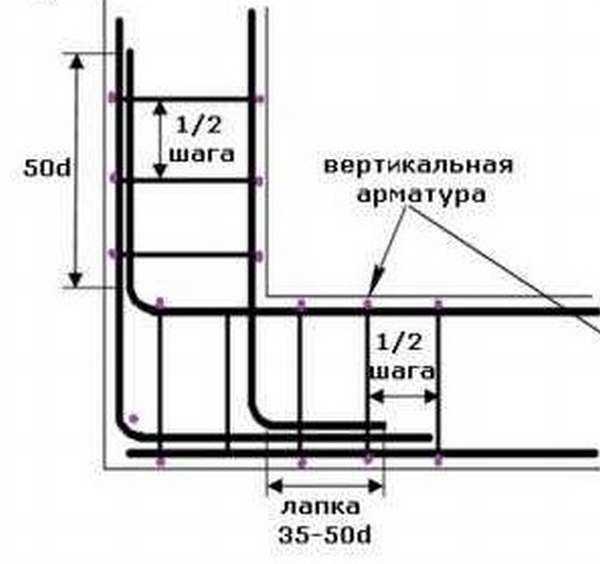

В углах соединения производятся обязательно, для чего может использоваться несколько способов:

1. Путём загиба основной арматуры. При этом на всех уровнях каркаса продольные стержни изгибают под радиусный прямой угол с величиной загиба 50 диаметров арматуры, и соединяют проволочными скрутками.
2. С использованием Г-образных накладных элементов. Когда длины основной арматуры не хватает чтобы сделать загиб, переход к перпендикулярному ряду делают за счёт изготовленного заранее гнутого элемента Г-образной формы. Важно, чтобы его плечо имело длину не менее 50 диаметров арматуры. Такие скобы могут быть установлены на всех уровнях каркаса или применяться в комбинации с предыдущим способом.
3. С использованием П-образных хомутов. Очень удобны для соединения и П-образные хомуты, которые устанавливаются сферической частью друг к другу на угол. Для одного соединения требуется два таких элемента, плечи которых дополнительно соединяют поперечными стержнями.
4. Накладной элемент «тупой угол». Может понадобиться в том случае, когда в доме есть, к примеру, эркер, имеющий трапециевидную конфигурацию. Принцип соединения такой же, как и Г-образными накладками, но в месте загиба обязательно должен быть установлен поперечный стержень.

Угловое соединение П-образными элементами

Правильно связанный каркас является залогом надёжности фундамента, и нужно сделать всё, чтобы избежать досадных ошибок. Таковыми может стать увязка пересекающихся стержней без загиба или применения накладок; отсутствие дополнительных связей в местах усиления либо использование неотожжённой проволоки. Не станем безоговорочно утверждать, что любая ошибка приводит к непоправимым последствиям, но узнать так ли это, вряд ли кто захочет на собственном опыте.

Автор статьи – строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
272

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Арматура для фундамента: выбираем правильно

Основой крепости и долговечности любой постройки является фундамент. И не просто фундамент, а надёжный и прочный, способный выдержать планируемые нагрузки и противостоять природным катаклизмам. На его качество влияют, во-первых, тип выбранного основания и марка бетона; во-вторых, хорошая гидро- и теплоизоляция, наличие дренажной системы и отмостки; в-третьих, правильное армирование фундамента.

Что такое армирование и для чего оно нужно

Армирование — метод увеличения мощности основного материала. Залили фундамент бетонным раствором — получили бетонную конструкцию. А вот насколько она будет прочной и какой вес способна выдержать, зависит от марки бетона, его качества, глубины фундамента и т. д.

Колизей, например, простоял века, причём в сейсмоопасной зоне, пока не был разрушен и то в основном благодаря человеческому фактору. А ведь об армировании тогда даже не слышали. Но там и фундамент был, по исследованиям археологов, уникальным бетонным монолитом толщиной 13 м и глубиной 9 м. Естественно, он мог выдерживать такую махину тысячелетиями.

Фундамент Колизея — бетонный монолит глубиной 9 м и толщиной 13 м, поэтому он выдерживает огромный вес тысячелетиями

Но мы такие фундаменты не возводим, иначе строительство обойдётся в кругленькую сумму. Поэтому с развитием металлургии в строительной отрасли начали применять более простые и эффективные инженерные решения — заливать бетонный раствор на металлический (арматурный) каркас, то есть делать армирование. В результате получалось уже не просто бетонное основание, а железобетонное. Более прочное, надёжное, долговечное, способное выдержать намного бóльшие нагрузки.

Ведь сам бетон — неэластичный материал и под влиянием неровной нагрузки или сил морозного пучения чисто бетонный фундамент начнёт деформироваться. А заложенная внутри арматурная сталь возьмёт практически всю нагрузку на себя.

Делать армирование необязательно, но отказ от использования арматуры непременно должен обосновываться конструкторскими расчётами и целесообразностью, а не одним желанием сэкономить. Да и в таких случаях нужно учитывать ряд факторов — особенности грунта, глубину промерзания, уровень подземных вод и прочее.

Обойтись без армирования допустимо при возведении строений на скальных грунтах и крупнообломочных, непучинистых песчаных, которые сами имеют хорошие несущие показатели.

Зачастую не армируют фундамент при сооружении лёгких конструкций из рубленых брёвен, деревянного бруса, щитовых домов.

При возведении лёгких деревянных строений иногда армирование фундамента делать не обязательно

Но это, пожалуй, и всё, а в остальных случаях армирование фундамента не только нужно, а неизбежно.

Арматура для фундамента и её виды

Производство фундаментной арматуры основано на использовании стали класса Ат400С– Ат1200С. Но в последнее время в гражданском строительстве пластиковые изделия активно вытесняют своих стальных собратьев, т. к. ничуть не уступают металлу по основным свойствам, но дешевле, да и работать с ними гораздо удобнее. Для пластиковых стержней используют стеклянное волокно, углеродное и базальтовое.

Арматура классифицируется по следующим признакам:

• по мануфактуре: пластиковая (композитная) и стальная;
• по способу производства: горячекатаная стержневая, пряди и канаты арматурные, круглая проволочная холоднотянутая;
• по использованию в конструкции: напрягаемая и ненапрягаемая;
• по виду профиля: арматурные штифты квадратные и круглые, гладкоповерхностные и рифлёные. Последние имеют круглое сечение и два долевых ребра, что обеспечивает добавочную жёсткость при сцеплении с бетоном, а значит бóльшую прочность строению в целом;
• по предназначению: распределительная — для равномерного распределения тяжести, рабочая — для снижения нагрузочной мощности и монтажная — для поддержания в нужном положении стальных прутов при бетонировании;
• по способу сборки: штучная арматура, арматурные каркасы и сетки.

Рифлёную (ребристую) арматуру используют при создании продольных верхних и нижних звеньев арматурного остова, куда припадает самая большая нагрузка.

Металлическая рифлёная арматура имеет разные профили: кольцевой (верхний), серповидный (средний) и смешанный (нижний)

Множественные поперечные прутья могут быть меньшей толщины и с гладкой поверхностью.

Стальная арматура А1 12 мм — это прутки круглого сечения, гладко поверхностные, которые широко востребованы практично в каждом современном строительстве. Широкий спектр применения делает её незаменимым и универсальным строительным материалом

Изделия с квадратным сечением (5–200 мм) применяют при формировании угловых опор, но чаще при сооружении разнообразных заборов.

Любой тип арматуры имеет свой запас прочности, тем не менее все они должны соответствовать предъявляемым к ним требованиям ГОСТ, куда входят:

• хорошая сцепка с бетоном;
• повышенная эластичность и крепость;
• устойчивость к коррозии;
• высокий коэффициент прочностной усталости.

Пластиковая фундаментная арматура

Основным исходным сырьём для изготовления пластиковой арматуры служат минеральные волокна, а связующими элементами — полимеры на основании эпоксидной смолы. Так же, как и стальная, она проходит жёсткий контроль по проверке качества сырья, на соответствие типовым размерам и параметрам использования, с подтверждением точности процесса производства.

Композитные каркасы, прошедшие проверку, имеют необходимые характеристики:

• экологичность: пластиковые стержни весьма востребованы при постройке эко-домов;
• маленький удельный вес и отсутствие привязки к стандартным размерам;
• стойкость к электромагнитным волнам;
• долговечность: нормативный срок эксплуатации превышает 80 лет;
• отличное сопротивление коррозии и действию агрессивной среды, что даёт возможность использовать пластиковую арматуру в любых почвах;
• низкая теплопроводность: хорошая морозоустойчивость в отличие от металлических прутьев, которые в зданиях с бетонной основой и стенами могут создавать так называемые температурные мостики (потери тепла), что потребует дополнительного утепления фундамента;
• отсутствие швов;
• способствуют наилучшему застыванию бетонного раствора благодаря одинаковому коэффициенту теплового расширения;
• предел прочности пластиковой арматуры выше в 2–3 раза, чем металлической, что позволяет приобретать изделия меньшего диаметра, экономя на строительстве.

Пластиковая арматура сегодня вытесняет стальную благодаря своему малому весу, низкой стоимости, удобной транспортировке и простоте в работе

Но вместе с преимуществами пластмассовые арматурные стержни имеют и свои недостатки:

• чётко ограниченная узконаправленная сфера применения, где пластиковые арматурные стержни проявляют свои лучшие свойства; использование вне этих рамок будет менее результативным;
• низкий коэффициент изгиба, почти в 4 раза ниже, чем у стальной арматуры, т. е. придать нужный изгиб на стройплощадке пластмассовым элементам нельзя, придётся заказывать изделия нужной формы;
• их нельзя сваривать, а как раз сварное крепление более надёжное, хотя уже нашли решение — ещё на стадии производства во внутреннюю часть некоторых видов пластиковой арматуры впаивают стальную трубу, что позволяет применить электросварку.

Суммируя все преимущества и недостатки, учитывая постоянное удорожание сталепроката, можно сказать, что выбор композитной фундаментной арматуры вполне обоснован экономической рентабельностью.

Особенности стеклопластиковой арматуры

Это схема склеивания волокон стеклоровинга с помощью полимерных связующих. Используется для армирования бетонных конструкций. Стеклопластиковая фундаментная арматура, бесспорно, является лидером продаж, благодаря уникальным свойствам и доступности для рядовых застройщиков:

• абсолютный диэлектрик;
• отличается удивительной лёгкостью, устойчивостью к истиранию, воздействию щелочей и кислот;
• стоимость её намного ниже стальной арматуры и ниже базальтопластиковой, хотя обладает она не менее высокими качествами, разве что лишь чуть-чуть уступает последней по устойчивости к коррозии.

Особенности базальтопластиковой арматуры

Производится на основе волокон базальтовых и полимерных связующих материалов. Отличается долговечностью и необыкновенной прочностью. Выпускается в виде стержней Ø 4–16 мм, с характерной спиралевидной рельефностью.

Базальтопластиковая арматура имеет множество преимуществ в сравнении со стальной, в результате чего применение её становится наиболее выгодным по целому ряду факторов: надёжность, лёгкость, простота в доставке и монтаже

Высокие механико-технические показатели дают возможность её использования в широком диапазоне: для ремонта, реставрации, переделки и строительства как частных проектов, так и объектов массового назначения.

Базальтовая арматура дороже других пластиковых аналогов, но обусловлено это высокой стоимостью исходного сырья — экологически чистого природного базальта, в состав которого входит титаномагнетит.

Стальная фундаментная арматура

Классика вне времени — так можно назвать традиционную стальную арматуру. Самые распространённые её виды производятся из стального проката М35ГС и М25ГС, диаметр таких арматурных стержней колеблется в пределах 10–40 мм, длина 5,3–12 м. Если нужна арматура нестандартных размеров, то её изготавливают по заказу.

Стальные стержни используются для ленточного каркаса

Основные достоинства стальных изделий:

• надёжность, проверенная годами;
• стойкость к большим нагрузкам;
• стальные составляющие можно просто связывать проволокой или использовать сварку, что значительно увеличит прочность соединения каркаса или сетки;
• отличная электропроводимость (в отличие от пластиковых изделий) — при больших уличных морозах есть возможность пустить ток через каркас для прогрева бетона.

Из недостатков стоит отметить:

• подверженность коррозии. Конечно же, есть изделия из коррозиестойкой стали, но они дорогие, поэтому используются крайне редко;
• немалый вес, до 10 раз тяжелее аналогичной пластмассовой;
• высокая теплопроводность;
• продаётся только определённой длины, поэтому транспортные расходы выше, чем при закупке композитной арматуры, которая реализуется отрезками и в бухтах;
• невозможность использования на некоторых строительных объектах (например, лечебно-диагностических, где используются аппараты МРТ, очень чувствительные к воздействию полей, создаваемых металлами).

Возможно, традиционный путь порой не самый лучший, но опытные строители отмечают «резиновые» особенности композитной арматуры, особенно стеклопластиковой — её способность растягиваться при изгибе, предоставляя, таким образом, бетону самому работать на растяжение. Он же с этим справляется не лучшим образом. Так что решайте сами, заслуживают ли новинки вашего доверия или оптимальнее вечная классика.

Другие виды фундаментной арматуры

В качестве сырья для арматуры подойдёт любой состав, устойчивый к изгибающим нагрузкам. Сейчас строители охотно используют фибровые волокна вместо арматурных штифтов. Это модификация старого способа упрочнения строительных смесей, в которые когда-то добавляли шерсть, солому или камыш. Современные фибровые волокна изготавливаются из стекловолокна, низкоуглеродистой марки стали, полиамида и полипропилена.

Армированный таким методом бетон устойчив к истиранию, резким колебаниям температур, вибрации. Имеет высокую плотность, немалую прочность на изгиб и растяжение, не даёт усадочных трещин.

Сетка для заливки фундамента

Арматурная сетка — важный элемент армирования фундамента. Предназначена для укрепления кирпичной или блочной кладки и армирования бетонных блоков. В её функции входят:

• препятствие деформации из-за неровных нагрузок;
• принятие на себя растягивающих усилий;
• сохранение формы конструкции и недопущение усадок.

Для чего нужна армирующая сетка

Это силовая опора для фундамента, без которой он будет недолговечным. Под действием жары, морозов, снегов, дождей, ультрафиолета, пучения, колебаний почвы и т. д. бетон со временем начнёт разрушаться, а вместе с ним и всё строение. Чтобы этого избежать, перед заливкой формы бетонным раствором внутрь закладывают армирующую сетку.

Арматурная сетка — силовая опора фундамента

При её создании нужно правильно выбрать сечение, шаг между поперечными выступами и высоту выступа.

Специалисты советуют при изготовлении армирующей сетки придерживаться следующих параметров:

• не использовать арматурные обрезки, поскольку стыковка производится внахлёст, и при большом объёме соединений это приведёт не к экономии, а к перерасходу материала;
• ячейки между арматурными прутьями желательно делать Ø 150–250 мм;
• креплений должно быть не меньше половины объёма всех пересечений;
• сваривать можно арматуру с пометкой «С», остальную лишь вязать.

Чем вязать арматурную сетку

Чаще всего делают связку пластиковыми хомутами или проволокой (мягкой, Ø 1,1–1,5 мм, заранее нарезанной кусками длиной 10–20 см).

Вязать пластиковыми хомутами быстрее, легче и удобнее проволоки, но ненадёжнее. При морозе они могут трескаться, поэтому в зимнее время хомуты не рекомендуется использовать. Они хороши для лёгких построек или для связки композитной арматуры.

Видео: простые советы как быстро и легко связать арматурный каркас хомутами

Способы крепления стыков

Для вязки сетки проволокой понадобятся инструменты:

• кусачки небольшие и плоскогубцы;
• сделанные самостоятельно или покупные крючки определённой формы;
• пистолет вязальный.

Самый простой способ вязки — сложенная вдвое проволока заводится снизу в зонах пересечения. Её концы закручиваются плоскогубцами или кусачками и загибаются поближе к сетке.

Крепление крючками делается аналогично. Разница в том, что в точках загиба делают петлю и заводят в неё крючок. Затем свободными концами обхватывают стык, перегибая за петлю с крючком, и, вращая до упора, фиксируют соединение.

При больших объёмах понадобится вязальный пистолет, что значительно ускорит рабочий процесс, поскольку соединение происходит мгновенно.

С помощью вязального пистолета делают соединения поперечных и продольных штифтов при больших объёмах. К сожалению в труднодоступных местах его использовать невозможно

Армирование фундамента своими руками

Бетон устойчив лишь к определённым видам нагрузок. Самостоятельно он не переносит изломов и растяжений. Чтобы увеличить его сопротивляемость именно к таким нагрузкам, проводится горизонтальное или вертикальное армирование:

• горизонтальное армирование покрывает нажим на фундамент от веса строения и встречное ему давление грунта;
• вертикальное усиливает углы и те части фундамента, на которые приходится боковой напор.

Максимальный результат достигается при одновременном использовании этих технологий.

Параметры арматуры для фундамента

Если вы будете делать армирование фундамента самостоятельно, то вначале определитесь с классом арматурных прутков и подходящим диаметром относительно полагаемой нагрузки, сложности грунта и разновидности фундамента.

Арматуру тоньше 10 мм, как правило, для укрепления фундамента не используют. При возведении лёгких деревянных построек, если делают армирование, то стержнями от Ø10 мм, а при постройке тяжёлых зданий или на пучинистом грунте не меньше Ø15–17 мм.

При средних размерах постройки на нейтральном грунте для усиления свайного основания используют арматуру Ø 10 мм, ленточного Ø 12 мм, а для плитного Ø 14 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунта и массы здания

Шаг укладки арматуры

Размер шага рассчитывается по типу основания и сложности почвы.

При армировании столбчатой свайной основы ориентируются на диаметр фундаментных столбов. Очень важно выдержать расстояние от столба до арматуры, чтобы оно было не меньше 5 см. Горизонтальные направляющие укладывают в полуметре друг от друга.

В ленточных основаниях, где ключевая нагрузка приходится на горизонтальные составляющие, их укладывают по две снизу и сверху при стандартной ширине 30–40 см. Если ленты шире, то используют в каждом ряду 3–4 арматурных штифта. Обычно делают два горизонтальных ряда (отступая на 5 см от верхнего края и на столько же от нижнего). Соединяют шагом в 30–50 см секущими прутками.

Для фундамента плитного шаг меняется в пределах 20–30 см (чем увесистее здание и сложнее сама почва, тем шаг делают меньше).

Соединение арматуры

Есть два основных способа соединения поперечных составных частей каркаса и продольных: использование сварки и вязка арматурной проволокой.

Соединение сваркой делается быстро, однако в местах сваривания металл под действием высокой температуры становится более хрупким и подверженным коррозии, что очень плохо при укладке в бетон. А также точечное сварное соединение легко сломать при заливке раствора и утрамбовке.

Сварочное соединение делается быстро, но металл в местах сваривания становится более хрупким

Кроме того, сварное соединение каркаса довольно прочное, но само основание лишено подвижности, и не способно реагировать на колебание грунта. Это создаст дополнительное напряжение в бетоне и его растрескивание со временем.

Поэтому на сыпучих и пучинистых почвах лучше делать вязку проволокой. Вручную или с помощью облегчающих процесс механизмов по такой же схеме, как и вязка армирующей сетки, описанная выше.

Имеется ещё один вид соединения — резьбовое, но используется оно в частном домостроении крайне редко из-за необходимости наличия специального оборудования для нарезки резьбы и умения это сделать правильно.

Соединение арматуры с помощью резьбы, несмотря на свои хорошие показатели, редко используется частными застройщиками, поскольку предполагает наличие специального оборудования и определённых навыков

При этом такое соединение имеет свои достоинства:

• достигается равномерность соединения;
• упрощается контроль качества стыков;
• ускоряются работы по изготовлению каркаса.

Не используйте хомуты пластиковые для соединения стальной арматуры. Они не выдержат нагрузки при заливке, особенно если заливают раствор при низкой температуре.

Расчёт количества арматуры для разных фундаментов

При расчёте следует учесть, что количество армирующего материала зависит от типа основания и его размеров, а также от сложности грунта (чем состав почвы сложнее, тем больший объём арматуры понадобится).

Плитные основания

Понять методику расчёта лучше на примере.

Исходные данные: основание дома 7х5 м, плита перекрытия толщиной 30 см, возьмём шаг 20х20 см. Будем делать 2 армированных пояса (нижний пояс и верхний) и связывать их отвесными прутками.

1. Рассчитываем, сколько арматурных прутков потребуется для укладки вдоль основания — 7 м : 20 см = 35 штук.
2. Вычисляем, сколько арматурных прутков потребуется для укладки поперёк основания — 5 м : 20 см = 25 штук.
3. Делаем подсчёт общего количества арматурных штифтов для создания двух горизонтальных поясов — 35 х 7 м + 25 х 5 м = 370 х 2 = 740 м + маленький резерв на соединение. Итого, нужно 750 м погонных ребристого прутка.
4. Высчитываем, сколько понадобится арматурных стержней для отвесных стоек. Их количество, равное точкам пересечения — 35 х 25 = 875 штук. Высоту стоек нужно делать меньше на 10 см от толщины нашей плиты (по 5 см для отступа снизу и сверху). Значит — 875 х 20 см = 175 м погонных арматуры необходимо для вертикальных (отвесных) стоек. Округляем результат до 180 м.

Всего для усиления плитного фундамента размером 7х5 м надо закупить 920 м (740 м + 180 м) рифлёного прутка и около 1100 м проволоки для соединения.

Проволоку считают исходя из следующего:

• соединяют вначале все составные части нижнего пояса;
• в зонах соединения ставят отвесные стойки и перевязывают;
• затем делают привязку верхнего пояса к нижнему, устанавливая прежде долевую арматуру, а затем секущую.

Получается, что обвязка в каждом месте пересечения делается дважды. С учётом того, что для крепления вязкой в одной точке потребуется 25–50 см проволоки (в зависимости от диаметра арматуры), считаем её количество — 875 х 30 см (взято в среднем на 1 точку) х 2 = 525 м для обвязки одного пояса. Умножаем надвое и получаем 1050 м. Округляем до 1100 м.

Для ленточных и плитных оснований расчёт выполняется аналогично с учётом их конструктивных особенностей.

Видео: как рассчитать расход арматуры и сделать армокаркас для бетонирования

Расчёт стоимости арматуры для фундамента

Исходя из того, что армирующие составляющие чаще продают в килограммах, расчётное количество материала в погонных метрах нужно перевести в массу. Поинтересуйтесь у продавца, сколько весит один метр погонный нужной вам арматуры и какова стоимость 1 кг (или тонны). Перемножив расчётный метраж на цену и вес, узнаете стоимость необходимого для армирования основания материала.

Технология укладки арматуры

Опишем методику армирования наиболее распространённого ленточного фундамента. Изготавливать армирующий каркас можно прямо в опалубке или поблизости на незанятом участке. Первый вариант предпочтительней, он даёт возможность контролировать правильность проведения работ. Но зато второй вариант проще, особенно если собирать остов самостоятельно.

1. Приподнять до 5–7 см дно траншеи, используя кирпичи или плоские камни, на которые затем укладываются продольные арматурные штифты (ребристые).
2. Сделать из гладкого прутка меньшего диаметра поперечины и положить их с выбранным шагом (не больше 60 см).
3. Закрепить вертикальные стойки к продольным пруткам.
4. Привязать арматурные компоненты верхнего пояса и зафиксировать на них пересекающие арматурные прутки.
5. Уложить на дно траншеи готовые составляющие каркаса и связать долевые части внахлёст.

Второй и третий пункты можно заменить, если использовать единые хомуты, которые выполняют функции как поперечной арматуры, так и отвесной связки. Располагать их нужно на расстоянии шага равного 3/8 от высоты основания (но не ближе чем 25 см друг от друга).

Важно при армировании фундамента точно укрепить углы.

1. Выгнутую под углом 90° арматуру в точке излома привязать к отвесной стойке.
2. Затем концы арматурного штифта, которые находятся на соседних стенах, связать с прямыми отрезками внахлёст. Величина нахлёста равна сорока диаметрам самого прутка.
3. Установить прутки с шагом вдвое меньшим, чем при увязке поясов на прямых участках.

Чтобы исключить возможное разрушение армирующего каркаса необходимо все его звенья надёжно изолировать слоем бетона. Для этого нужно проследить за тем, чтобы края арматуры не выходили за пределы фундамента и находились на расстоянии не меньше полуметра от земли и стен опалубки.

Видео: укладка арматуры в ленточный фундамент

Выбор арматуры зависит от массивности сооружения, вида грунта на участке, типа используемого фундамента и бетона. Правильно подобрав арматуру и рассчитав её количество и стоимость, можно своими руками создать надёжный армированный фундамент, который прослужит долгие годы.

Трещины фундамента из углеродного волокна Ремонт изогнутой стены подвала



Что такое система стабилизации стены фундамента Reinforcer®? Композитная система Reinforcer®  – это армированный волокном полимер (FRP), изготовленный из углеродных волокон  . Матрица из эпоксидной смолы, специально разработанная для укрепления и ремонта бетонных и кирпичных стен и фундаментов.
Как Reinforcer® предотвращает растрескивание стен подвала? Когда АРМАТУРА ®, арматура для бетона, применяется к фундаментным стенам, она противодействует дальнейшему выпучиванию стены из-за внешнего давления на стену. Принимая на себя силу растяжения (или растягивающую нагрузку), которую стена подвала не может. За каждое увеличение давления на стену фундамента  АРМАТУРА ® обеспечивает равную и противоположную силу сопротивления, делая стену более прочной. Он помогает восстанавливать расширяющиеся, коробящиеся, изгибающиеся и растрескивающиеся стены с использованием углеродного волокна для укрепления стен.
Посмотрите наше видео о независимых лабораторных и полевых испытаниях
Преимущества Reinforcer® НЕТ ТЯЖЕЛОГО ОБОРУДОВАНИЯ Reinforcer ® — это запатентованная современная система, разработанная профессиональными инженерами. Комбинация полимеров космической эры и углеродных волокон была переработана в материал, который практически невозможно растянуть. Это идеальный материал для ремонта стен фундамента подвала, чтобы противостоять внешнему давлению, которое вызывает трещины в фундаменте и коробление стен.
БЕТОН НЕ ЗАГРЯЗНЕН Вам больше не нужны инвазивные меры (такие как разрушение бетонного пола или внесение структурных изменений в балки пола) для стабилизации стен фундамента. АРМАТУРА Фундаментная арматура ® просто наносится непосредственно на существующие стены. Вам больше не нужно беспокоиться о внешнем виде квадратной, уродливой арматуры из стальных балок, которая может мешать вашему подвальному пространству. Это значительно упрощает отделку подвала, обеспечивая гладкую структуру внутренних стен.
БЕЗ ИНВАЗИОННЫХ МЕР УСИЛИТЕЛЬ Ремонтная скоба из углеродного волокна ® обладает прочностью на растяжение, которая оказалась в восемь-десять раз выше, чем у стали. И работает на бетонных блоках или монолитном бетоне, закрепляя и ремонтируя растрескивающиеся, изгибающиеся или коробящиеся стены фундамента.
Усиленный щит ® Система Reinforcer Shield® представляет собой гибкую листовую систему из стекловолокна или углеродного композитного волокна FRP. Углеродная система является отличным материалом для укрепления на изгиб и сдвиг. Стеклянная система является отличным материалом для усиления . загрузка события (например, взрыв, сейсмика). Дополнительным преимуществом является то, что он является гибким и может соответствовать нестандартным формам, таким как круглые или квадратные колонны.



дизайн веб-сайта от jhWebWorks

8 типов ремонта фундамента

Бетон, сталь и даже пенопласт могут помочь поднять ваш дом и обеспечить безопасность вашей семьи

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже, чтобы подобрать лучших профессионалов рядом с вами.

Длинные горизонтальные трещины, наклонные или изгибающиеся стены, а также трещины, через которые вода попадает в подвал, — все это серьезные признаки того, что у фундамента вашего дома проблемы. И, в отличие от некоторых домашних проектов, ожидание ремонта вашего фундамента никогда не бывает хорошей идеей. Существуют разные методы ремонта фундамента — некоторые стоят дороже других, а некоторые существуют уже более ста лет. Вот восемь методов ремонта фундамента на ваш выбор.

«Ремонт фундамента — сложное и дорогостоящее мероприятие, поэтому мы всегда привлекаем инженера-строителя с самого начала», — говорит Боб Чуди, член Экспертного совета, строитель и ремонтник домов из Северной Каролины. «И помните, что «пожизненная гарантия» действует только до тех пор, пока компания-учредитель работает».

1. Стальные опоры

Если бы вы проконсультировались с инженером-строителем, многие порекомендовали бы стальные опоры для стабилизации или ремонта поврежденного фундамента. Сталь особенно эффективна для укрепления домов, которые начали оседать или наклоняться под неровным углом.

Как материал сталь невероятно долговечна (до 150 лет, если принять меры по защите фундамента) и предназначена для удержания очень тяжелых конструкций.

2. Бетонные опоры

Расположенные глубоко под землей бетонные опоры изготавливаются по индивидуальному заказу в соответствии с грунтом вашего дома (поскольку давление грунта часто является причиной горизонтальных трещин) и глубиной фундамента. Подобно стальным опорам, вы даете своему дому прочную опору, которая прослужит много лет.

Бетон обычно считается лучшим вариантом для теплого и мягкого климата. Поскольку требуется много ручного труда (рытье, бурение, удаление грязи), стоимость установки бетонного фундамента может быть высокой — от 4 и 25 долларов за квадратный фут.

Местный подрядчик по ремонту фундамента может дать вам оценку в вашем районе.

3. Спиральные сваи

Винтовые сваи, наиболее популярные для участков со сложным грунтом, изготовлены из стали, содержащей спирали (спиральные конструкции), что позволяет загонять балки глубоко в почву для стабилизации вашего дома.

Спиральные сваи обладают теми же преимуществами армирования, что и вся сталь, — просто будьте осторожны с чрезмерными обещаниями, которые повышают цену. Спиральные сваи новее и часто перепроданы, но они не обязательно превзойдут любые другие конструкции в этом списке.

4. Пенополиуретан высокой плотности

Фото: Петр Свобода / iStock / Getty Images Plus / Getty Images

Пенополиуретан высокой плотности отлично подходит для аварийных проблем с фундаментом. Он широко доступен и быстро растет, поэтому его часто предпочитают для подъема автомагистралей, жилого бетона или срочного или нераскрытого ремонта фундамента.

Существует более 10 видов пенополиуретана высокой плотности, используемых для различных целей. Например, RR501 хорош для стабилизации, а FS201 лучше всего подходит для областей с высокой влажностью (поддержание постоянного уровня влажности может предотвратить проблемы с фундаментом) или воздействия воды.

5. Сегментные сваи

Сегментные сваи представляют собой маленькие цилиндрические бетонные трубы, которые вдавливаются в почву под фундаментом.

Основным преимуществом использования сегментных свай для ремонта фундамента является стоимость. В среднем ремонт фундамента стоит более 4500 долларов , а это означает, что вы можете сэкономить тысячи, выбрав этот вариант.

6. Точечные опоры

Для мест с небольшой нагрузкой, таких как открытая веранда или прилегающий внутренний дворик, точечные опоры могут стать отличным способом ремонта фундамента. Они устанавливаются путем ручного копания и заливки бетона, что помогает стабилизировать уязвимые или поврежденные участки вашего фундамента.

Говоря о копании и закладке в вашем дворе: инженеры фундамента рекомендуют держать деревья подальше от вашего дома. Одно дерево может поглощать до 150 галлонов воды в день, что может испортить почву вокруг вашего фундамента.

«Некоторые виды деревьев имеют так называемую инвазивную корневую систему, и их следует полностью избегать», — говорит Чуди. «Некоторыми примерами являются американские вязы, ивы, серебристые клены и все, что относится к семейству ивы».
