Диаметр арматуры для ленточного фундамента, пример расчета, вес п.м

Секрет прочности железобетонных конструкций состоит в работе стального каркаса на растяжение и бетона на сжатие. Простая аналогия — попробуйте растянуть обычную проволоку, скорее всего, ничего не выйдет, а вот сжать ее легко. Особенно важен армокаркас для малозаглубленного ленточного фундамента, так как из-за процессов, происходящих в верхних слоях грунта, он может прогнуться и треснуть. Экономить в этом деле бессмысленно, зато сберечь деньги и время можно, зная нюансы расчета и заказа стройматериалов.

Оглавление:

  1. Сечение арматурного прута
  2. Технология упрочнения фундамента
  3. Расчет необходимого количества
  4. Способы вязки

Диаметр прутьев

Обычно для основания дома используют ребристые стержни для продольного армирования и гладкие для поперечного с сечением от 6 до 14 мм классов A-I‒A-III. Нормативные документы определяют их минимальный диаметр:

  • Продольная менее 3 м — 10 мм.
  • Продольная более 3 м — 12.
  • Поперечная высотой менее 80 см — 6 мм.
  • Поперечная высотой более 80 см — 8.

В строительстве нельзя составить универсальный проект, каждую проблему решают индивидуально, рассчитывая нагрузки на конкретный элемент. По СНиП 52‒01‒2003 общее сечение железного каркаса должно быть не менее 0,1 % от площади сечения конструкции. Также на выбор арматуры для фундамента влияют тип почвы и вес дома. Поэтому возможно только дать общие рекомендации.

Стержни 14 мм используют для тяжелых строений на проблемных грунтах, например, для фундамента под кирпичный дом. Для бани или гаража на нормальной почве более чем достаточно армокаркаса, сделанного по минимальным параметрам. При неправильной схеме и вязке никакой диаметр не спасет постройку.

В интернете легко найти калькуляторы для расчета, но с их помощью не всегда возможно подобрать оптимальный вариант, кроме того, грунт и вес дома никто не учитывает. Программа выдаст один и тот же результат для фундамента одноэтажного дома из дерева и двухэтажного строения из пенобетона, если у них одинаковая площадь.

Необходимо соблюдать расстояния между прутьями, чтобы обеспечить прочность конструкции. Расстояние между вертикальными стержнями — 10-30 см, иначе бетон и арматура не будут работать в паре. Для ленточного фундамента выбирают минимальное расстояние, оно зависит от размера фракции щебня и должно быть не меньше 25 мм, для монолитной плиты оптимально сделать промежутки больше 20 см. Между верхними и боковыми границами фундамента и каркасом оставляют 5‒8 см, чтобы уберечь сталь от коррозии.

Арматуру разделяют на рабочую и конструкционную, первая обеспечивает прочность при эксплуатации, а вторая нужна, чтобы каркас не изменил форму при заливке. В монолитной плите достаточно двух слоев рабочей арматуры вверху и внизу. Но заливка ленточного фундамента требует продольных конструктивных стержней, в зависимости от его высоты всего устанавливают 3‒4 слоя.

Прутья вяжут с нахлестом 10-15 сечений арматуры для прочности, поэтому заказывать обрезки не выгодно. Углы в ленточном фундаменте делают из цельных стержней, так как в этих местах нагрузка на основание больше.

Расчет арматуры

Допустим, диаметр и схема армирования уже известны, но теперь предстоит купить арматуру. Обычно она продается в килограммах, значит, нужно посчитать общую длину каждого вида, а затем определить ее вес. Разумнее заказывать целые стрежни, их не надо связывать между собой, поэтому реально сэкономить на нахлестах. Обрезки невозможно посчитать, чем пользуются мошенники.

Диаметр стальной арматурыВес погонного метра
60,222
80,395
100,617
120,888
141,210

Например, строим баню 5 на 5 м, высота основания — 0,5 м, его ширина — 0,3. Диаметр продольной арматуры равен 12 мм, а поперечной — 6 мм, достаточно двух горизонтальных слоев по два стрежня. На каждую стену уйдет 4 элемента по 4,8 м, всего — 76,8 м. Стандартный размер прутьев — 11,7 м. Поэтому часть каркаса придется делать из обрезков, а для их соединения необходим нахлест 25 см. При заказе у нас получится 6 целых стержней и одна половина, из которых можно изготовить 13 элементов. Остальные будем соединять из трех обрезков, значит, плюс еще 4 м на весь ленточный фундамент.

Также необходимо армировать углы загнутыми прутами, так как эта часть основания несет большую нагрузку. На каждый угол понадобится по 1 м, чтобы обеспечить прочное крепление. Итого на баню нужно 84 м продольной арматуры или 94 кг. Конечно, это приблизительные данные с небольшим запасом, но по этой схеме можно проследить сам принцип расчета.

Расстояние между вертикальными стержнями — 25 см, а их длина — около 40 см. Итого на одну сторону — 38 прутьев с учетом углов или 152 м арматуры. Смотрим вес по таблице — получается 33,7 кг. Для поперечной арматуры такой высоты можно использовать обрезки. В ином случае вы переплатите из-за расхода на нахлест.

Вязка

Пайка армокаркаса понижает прочность металла, поэтому рекомендуется вязать элементы между собой. Зато паять арматуру можно с нахлестом 10 см, что позволяет сэкономить материал, но тогда нельзя оставлять каркас без бетона в дождь и снег. При попадании влаги места стыков быстро ржавеют.

Для вязки используют проволоку с диаметром 1,2-1,4 мм или пластиковые хомуты. Последние нельзя оставлять на морозе. В качестве инструмента применяют самодельный крючок, но тогда работа займет много времени. Еще применяют дрель со специальной насадкой. У профессионалов есть пистолет для вязки.

Подбор диаметра арматуры для ленточного фундамента несложен, но чтобы создать прочный каркас большого строения из тяжелых материалов, лучше обратиться к проектировщикам, так как выбрать оптимальную схему и диаметр выйдет, только зная все подробности. Все проектные данные просчитываются по формулам, менять их просто так нельзя. Лучше сэкономить потом, не тратя на ремонт нового дома, чем сейчас, выбрав дешевый материал.

Диаметр арматуры для ленточного фундамента под одно- и двухэтажный дом

Армирование является обязательным этапом возведения ленточного фундамента, металлический каркас обеспечивает нужную прочность. Пояса закладываются как минимум в два слоя, нижний компенсирует нагрузки на изгиб и снижает риск подвижек при морозном пучении грунта, верхний принимает на себя вес постройки. Несмотря на всю экономичность ленточных типов оснований, расход арматуры при их обустройстве все равно высокий, для снижения затрат ее советуют покупать оптом. Расчет необходимого количества проводится на стадии проектирования, его главная цель – подбор правильного сечения продольных, поперечных и вертикальных прутьев и определение их суммарного метража и веса.

Оглавление:

  1. Как подобрать диаметр прутьев?
  2. Технология усиления фундамента
  3. Расчет для ленточного основания
  4. Способы вязки

Рекомендации по выбору диаметра арматуры

Для вязки каркаса используются стержни с гладким и периодическим профилем, вторая разновидность является единственно приемлемой для продольных элементов, первая подходит только в качестве монтажной. При выборе диаметра учитывается назначение и вес постройки, минимум составляет, в мм:

  • 10 – для легких построек типа летней кухни или бани.
  • 12 – для продольной арматуры ленточных оснований стандартных жилых построек.
  • 14 и выше – при закладке фундамента под кирпичный дом (или здание из камня) свыше 1 этажа.
  • 16 – при возведении домов на сложных грунтах или этажности выше 2. Требуемый тип профиля во всех вышеперечисленных случаях – рифленый или ребристый.
  • 6-10 – рекомендуемый интервал для монтажной арматуры (вертикальных и поперечных). Допускается использование гладкого профиля.

Применение прутьев с большим диаметром экономически нецелесообразно, с меньшим – не допускается нормами СНиП. Минимальное соотношение арматуры (продольной) для ленточного фундамента составляет 0,1 % от площади сечения бетонного монолита. Для основ высотой в 1 метр и шириной в 40 см это значение равняется 4 см2, чему вполне соответствует схема из 4 стержней диаметром в 12 мм. Превышать эту норму можно, уменьшать – нельзя ни в каких случаях. Сечение одного стержня находится по стандартной формуле S=π·R2. Требования к проволоке для вязки, поперечным и вертикальным элементам мягче, нагрузка на них меньше в разы, их основная цель – поддержка каркаса.

Число располагаемых продольных прутьев зависит от ширины ленточного фундамента, в индивидуальном строительстве распространены два варианта: с четырьмя и шестью стержнями. Вторая система актуальна при превышении размеров монолита свыше 50 см. Это обусловлено основными требованиями к размещению арматуры, согласно СНиП 52-101-2003: расстояние между продольными линиями не должно превышать 40 см; рекомендуемый промежуток между элементом металлического каркаса и краем бетона – 5-7 см.

Утапливать стержни в центр нельзя, равно как и допускать их расположения вблизи грунта из-за возрастания риска коррозии. Добавочный прут крепят ровно посередине, расстояние между нижним и верхним поясом варьируется в пределах 60-80 см, такая схема идеально подходит для фундамента одноэтажного дома высотой не более 1 м. Поперечные и вертикальные стержни перекрещивают между собой в одном узле, интервал размещения составляет от 30 до 80 см, для удобства расчета его часто принимают равным 50.

Особого внимания требуют углы, на участках перераспределения напряжения каркас усиливается загнутыми прутьями. Рекомендуемые схемы включают анкеровку Г-образными или П-образными элементами, или загиб продольного ряда. Поддерживающая арматура укладывается в верхнем поясе, минимальная длина одной стороны – 50 см. Также на этих участках сокращается интервал размещения продольных прутов, шаг для фундаментов стандартного сечения – 25 см. Выполнение этих условий актуально даже при строительстве легких построек типа бани, обычной связки проволокой в углах недостаточно.

Расчет арматуры для ленточного фундамента

Исходными данными являются геометрические размеры будущей основы. Расчет проводится на стадии проектирования дома, одновременно с составлением схемы расположения прутьев. Процесс начинается с выбора диаметра, для ленточного типа фундамента допускается использование разного типа метизов для продольных (основных) рядов и вертикальных с поперечными. Закладываемый минимум для горизонтальных несущих стержней – 12 мм, исключение делается для легких построек типа бани (но не менее 10 мм).

Применяется арматура одинакового сечения с одной маркой стали, при избытке допускается укладка изделий с большим диаметром для формирования нижнего ряда.

Зная величину периметра ленты и число прутьев, на первый взгляд, найти общий метраж легко. Но расчет усложняется из-за необходимости использования цельной арматуры. В идеале продольные пруты неразрывны, при связке двух отрезков короче, чем длина стены, допустимый минимум запаса составляет 30 см. Загнутые элементы для усиления углов не уступают в диаметре, их общий метраж зависит от числа поворотов, в расчет включают участки соприкосновения с внутренними несущими стенами.

Требуемая длина для поперечных и вертикальных стержней также рассчитывается согласно выбранной схеме. Самый простой путь – подсчитать метраж на один стык и умножить его на число узлов. Даже при условии соединения каркаса сваркой арматура для фундамента не режется в обрез, учет нахлестов и запусков обязателен. Точно учесть величину выступающих отрезков невозможно, для упрощения расчета их принимают равными 10 % от общего метража монтажных прутьев.

Найти суммарную длину металлопроката для ленточного фундамента недостаточно, цены на эти изделия чаще указываются для одной тонны. Вес у стержней разного диаметра отличается, величина относится к регламентированной, перерасчет провести легко. Продукция приобретается с запасом, излишки допустимы, недостача – нет.

Нюансы вязки арматуры

Сварочное соединение для каркасов ленточных фундаментов не подходит: помимо увеличения затрат оно не обеспечивает достаточную надежность, стыки со временем подвергаются коррозии. Единственно возможным способом фиксации считается обвязка пластиковыми хомутами или стальной проволокой. Ее расчет несложный: число узлов умножают на длину отрезка, требуемого для обхвата прутьев и закрутки концов (обычно это 30-50 см), полученный метраж переводится в кг.

Рекомендуемое сечение проволоки при диаметре арматуры от 12 мм варьируется в пределах 1,2-1,4 мм. Для вязки используются крючок и плоскогубцы или специальный пистолет (дорогой инструмент, но оправданный при больших объемах работ).

Диаметр арматуры для ленточного фундамента

Основой любого прочного здания строения является правильно устроенный фундамент. На протяжении всего срока службы постройки на него будут оказывать влияние разные внешние факторы: масса от кровли и стен здания, пучение грунта, в зимний период вес выпавшего снега. В результате фундамент может деформироваться, проседать и со временем может начать трескаться, что станет причиной разрушения всего здания.

  • Почему нарушается целостность фундамента и как это предотвратить? ↓
  • Виды арматуры ↓
  • Расчет арматуры необходимой для устройства фундамента ↓
  • Расчет необходимого количества арматуры ↓
  • Расчет диаметра прутьев арматуры ↓
  • Расчет сечения прутьев в арматурном каркасе ↓
  • Сечение продольных прутьев ↓
  • Цены на арматуру ↓

Почему нарушается целостность фундамента и как это предотвратить?

Бетон, по своим свойствам, хрупкий и неэластичный материал, и при нагрузке он начинает трескаться и деформируется. На различных участках фундамента давление на него неравно, по этой причине и внутренние напряжения в нем отличаются.

В результате появляется участки с зонами сжатия и растяжения, вот на отрезках максимального растяжения на фундаменте и образуются трещины, если его армирование выполнено неправильно.

Важно! Использование арматуры необходимого сечения, усилит ленточный фундамент, и он будет способен выдержать нагрузку строения, и не произойдет его дополнительной усадки.

Внутри бетона создают стальной каркас, на который передается давление. А так как металл способен хорошо переносить давление на растяжение, бетонный фундамент легче переноси внешние воздействия.

Виды арматуры

Как основную арматуру для фундаментов применяют изделия класса А2: А 300, А3 – А400, А5 – А800, А6 – А1000. Прутья этого материала производят из прочной стали горячей прокатки, с поверхностью, покрытой специальным рифлением, благодаря которому материал прочно сцепляется с бетоном. Как дополнительную поддержку по вертикали используют стержневую гладкую арматуру горячей прокатки с маркировкой А240 класса А1.

Чаще всего основную арматуру устраивают из прутка диаметром 10-14 мм, но лучше для этой цели подойдет материал толщины, заранее просчитанной во время проектирования здания. Для очень тяжелых построек, применяют изделия до 22 мм диаметром. Сечение вспомогательной арматуры принимается в пределах 4-10 мм.

Материал разных марок бывает как рифленый, так и без каких-либо насечек, для основной арматуры подходят исключительно рифленые прутья, для вспомогательной можно использовать как рифленые, так и гладкие изделия.

Традиционно производят арматуру из прочного металла, но недавно на рынке появилась и из новейшего материала – стеклопластика. По словам профессионалов, они по прочности не хуже металла, а масса меньше кроме того этой арматуре не страшна коррозия.

Расчет арматуры необходимой для устройства фундамента

Учитывая рекомендации специалистов, при 40 см ширине ленты фундамента, между продольно расположенными прутьями арматурного каркаса необходимо по горизонтали расстояние 30 см и пустое пространство 5 см по обеим сторонам.

С учетом состава грунта на участке, нагрузки на фундамент и глубины траншеи, между прутьями по вертикали необходимо пространство в пределах 10-30 см.

Расчет необходимого количества арматуры

Подсчитывают общую длину стен. К примеру, у дома основание 6 м шириной, 12 м длиной и есть 6 м перегородка, общая длина (12+6)х2+6=42 м.

  1. В основном применяют 4-х стержневую систему для арматурного каркаса, значит, общую длину необходимо умножить на 4 = 168 м;
  2. Необходимо принять в расчет напуск прутов на стыках, по этой причине к общей длине материала добавляют 10-15%, в результате выходит 168+ 17=185 м длина основной арматуры, расположенной по горизонтали арматурного каркаса;
  3. После этого подсчитывают необходимое количество прутов, расположенных по вертикали и поперек фундамента. Ширина фундамента равна 35 см, и 90 см его высота. Подсчитываем сечение, которое равно 35х2+90х2=250 см, это значит, нам необходимо использовать 2,5 м прута на каждые 50 см длины фундамента;
  4. Делим общую длину наружных стен на 50 см и сколько на них необходимо таких отрезков: 12 м: 50 см, результат 24 штуки, учитываем по углам 2 дополнительных = 26 шт;
  5. Таким же образом рассчитываем, сколько потребуется по длине перегородки 6 м, результат около 10 шт;
  6. Подсчитываем общую сумму 26х2 + 10х3 = 82 шт;
  7. По расчетам на 1 отрезок в 50 см необходимо 2. 5 м арматуры, рассчитываем общее количество необходимого материала: 82 шт. х 2,5 м результат = 205 м.

Во время подсчетов не забывайте, что в отдельных случаях вертикальные прутья арматуры для устойчивости слегка заглубляют в грунт, по этой причине их высоту необходимо увеличить на необходимую величину. Чтобы не путаться во множестве данных сделайте схему, указав участки, где будут все места соединений арматуры, где разместятся ее вертикальные и горизонтальные прутья.

Расчет диаметра прутьев арматуры

По требованиям СП 52-101-2003, наибольшее расстояние между проходящими параллельно нитками арматуры, не должно превышать 40 см. Между боковой частью фундамента и крайним прутом арматуры 5 см. При ширине основания здания свыше 50 см, рационально для армирования применять схему с 6 стержнями.

Расчет сечения прутьев в арматурном каркасе

Диаметр этой арматуры нужно выбирать с учетом данных таблицы:

Расположение арматурыНаименьшее сечение прутьев
Вертикальное при высоте фундамента до 80 см6 мм
Вертикальное при высоте фундамента свыше 80 см8 мм
Поперечные прутья6 мм

При возведении 1-2 этажных зданий, обычно, для поперечного и вертикального армирования применяют прутья 8 мм сечением, и этого для ленточных фундаментов небольших зданий достаточно.

Сечение продольных прутьев

По требованиям СНиП 52-01-2003, наименьший диаметр продольных прутьев для ленточного фундамента должен быть 0,1% от сечения ленты основания. Площадь среза фундамента подсчитать просто — высоту ленты умножают на ее ширину, к примеру, для ленты 1 м высотой и 40 см шириной, сечения составляет 4000 см2, для нее подбирают арматуру со срезом равным 0,1% от сечения ленты 4000 см2 / 1000 = 4см2.

Чтобы не высчитывать диаметр каждого прута, можно взять информацию из таблицы. Она облегчит подбор арматуры для фундамента по сечению. В таблице есть мизерные неточности в результате округления чисел, их можно не учитывать:

Сечение прута, ммТребуемый диаметр прута арматуры см2, с учетом их количества в ленте фундамента
123456789
60,280,570,851,131,411,71,982,262,54
80,51,011,512,012,513,023,524,024,53
100,791,572,363,143,934,715,506,287,07
121,132,263,394,525,656,797,929,0510,18
141,543,084,626,167,699,2310,7712,3113,85
162,014,026,038,0410,0512,0614,0716,0818,10
182,555,097,6310,1812,7215,2717,8120,3622,90
203,146,289,4212,5615,7118,8521,9925,1328,28
223,807,6011,4015,2019,0022,8126,6130,4134,21
254,919,8214,7319,6324,5429,4534,3639,2744,18

Внимание: При протяженности фундамента до 3м, наименьшее сечение продольных прутьев должно быть 10мм. Если протяженность фундамента превышает 3м, то наименьшее сечение прута 12мм. В результате мы получили минимальную площадь диаметра арматуры на срезе ленточного фундамента.

Если фундамент здания 40 см шириной, то достаточно армировать его 4 стержнями. Находим в таблице столбик с 4 стержневой арматурой, и выбираем самое удобное для ваших условий значение. В результате определяем, что для основания высотой 1 м и 40 см шириной, с армированием 4 прутками, то лучше всего подходит арматура 12мм сечением, ведь 4 стержня этого диаметра сечением 4,52 см2.

Подсчет требуемого диаметра для каркаса из 6 прутков выполняют аналогичным образом, единственное отличие в том, что данные берут из столбика для 6 стержней.

Продольную арматуру при устройстве ленточного диаметра берут только одинаковую, если у вас материал с разным сечением, то более толстые стержни располагают в нижнем ряду.

Цены на арматуру

Арматуру реализуют в бухтах и прутках, точные цены на материал зависят от расстояния от склада и размера партии. При подсчете необходимого для строительства количества материала, ее учитывают в метрах. Во время приобретения арматуры, ее стоимость рассчитывают в тоннах.

Для более ясного представления о стоимости материала, необходимо принимать в расчет такие показатели:

  1. Разновидность арматуры, необходимой для возведения здания (стальная, базальтовая или стеклопластиковая).
  2. Диаметр, класс и марка материала.
  3. Масса 1 погонного метра арматуры, которая измеряется в килограммах.
  4. Количество погонных метров материала в 1 тонне.
  5. Стоимость ее за 1 метр.

Чтобы точно подсчитать, во сколько вам обойдется 1 м арматуры, потребуется знать стоимость ее 1 тонны, которую делят на количество метров в 1 тонне. В среднем арматура стоит от 7 р/кг до 25 р/кг.

необходимый диаметр и толщина, количество

Диаметр арматуры для ленточного фундамента требует обязательный расчетов под будущее строение, результат которых покажет точное достаточное сечение армированных прутьев. В данном расчете учитываются две группы предельных значений по жесткости и прочности.

Строительство зданий и сооружений начинается с проведения расчета и закладки основания. Причем продолжительность службы строения, а также его надежность и прочность в полной мере зависят от точности выполнения расчета.

Фундамент – это основа всех капитальных строений. Он служит для перераспределения на почву принимаемой нагрузки. Верхняя поверхность фундамента называется обрезом, она играет роль основания для стен, нижняя же плоскость, называемая подошвой, распределяет полученные нагрузки.

Назначение армирования


Арматура оказывает сопротивление нагрузкам на фундамент со стороны грунта и самого здания
Ленточные фундаменты представляют собой монолитную фундаментную конструкцию из железобетона. Изготавливают основание непосредственно на месте постройки.

Железобетон — бетон, внутри которого расположен металлический каркас из арматуры. Металл позволяет выдержать поперечные нагрузки, которые создают:

  • снизу-вверх — процессы пучения грунта;
  • сверху вниз масса постройки.

Чистый бетон поперечным нагрузкам сопротивляется плохо. Сталь, заложенная внутрь конструкции, способна сделать фундамент в десятки раз прочнее.

Под нагрузкой каждый метр бетона может растягивается на 2–4 мм, тогда как сталь от 4 до 25 мм. Бетон же во много раз лучше переносит сжатие.

Алгоритм работы при давлении сверху:

  1. Нагрузка давит на поверхность фундамента, который начинает прогибаться.
  2. Верхний слой бетона противостоит сжатию, верхний ряд арматуры при этом бездействует.
  3. Нижняя часть фундамента пытается удлиниться.
  4. Нагрузкам на растяжение сопротивляется нижний ряд стержней.

При давлении от грунта снизу железобетон «работает» в обратную сторону — нижний слой бетона противодействует сжатию, а верхний ряд арматуры не даёт разрушиться от растяжения.

Ленточный фундамент

Ленточный фундамент — один из самых распространенных видов основания, который можно использовать для индивидуального строительства много- и одноэтажных построек на приусадебном участке. Он отличается долговечностью, универсальностью и надежностью.

Если в ходе работ соблюдена вся технологическая последовательность, то фундамент не подвергается деформации. Так монолитность нижних частей постройки зависит от качества и марки бетона, но насколько он окажется прочным, зависит от процесса армирования.

Ленточный фундамент популярен, в основном, из-за его технологической простоты

Нормативные документы

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Проектируют и строят такие основания согласно своду правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются вопросы количества и размеров армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в пересечениях.

Сведений, содержащихся в документе достаточно, чтобы понять, как рассчитать арматуру для фундамента, вычислить количество материала.

Ассортимент металлопродукции


Классы арматурной стали
Для железобетонных конструкций используют арматуру:

  • горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
  • термически и механически упроченную с периодическим профилем, 6–40 мм;
  • холоднодеформированную периодического сечения (3–12 мм).

Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.

В местности, где температура опускается ниже 30°С, класс А-300 использовать запрещено.

Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.

СП 295. 1325800.2017 не разрешает использование композитных изделий для фундаментов.

Какую арматуру выбрать для ленточного фундамента дома

Сегодня на рынке вы можете найти два типа арматуры, применяемой в ленточных фундаментах:

  1. Композитная (стеклопластиковая, углекомпозитная и т.п., требования к такой арматуре изложены в ГОСТ 31938-2012),
  2. Металлическая (сортамент стальной арматуры подробно описан в ГОСТ 5781-82).

В зависимости от расчетных нагрузок, типа грунта, марки бетона и других факторов применяются различные марки и диаметры арматуры.

Но как у нас принято, в быту чаще всего фундамент делается в «прозапас», по принципу, чем больше, тем лучше.

Композитная арматура выгодно отличается меньшей ценой, отсутствием коррозии, не имеет экранирующих свойств для радиосигналов. Она очень легкая и гибкая, что позволяет перевозить ее даже в кузове легкового автомобиля (сворачивается в специальный рулон), чаще всего не ограничивается транспортировочной длиной прута. Гораздо дольше служит в сравнении с металлическим аналогом, прочнее на растяжение. К недостаткам можно отнести только невозможность ее сварки и сгибания острых углов.

Стальная арматура доступнее (ее можно купить в любом регионе России), привычнее для строителей (давно применяется) и может свариваться с помощью дуговой сварки в единый каркас. Во всем остальном явно проигрывает композитным аналогам.

Конечно, выбор арматуры – всегда выбор предпочтений. Если вы хотите сварить каркас в единую конструкцию, то выбор очевиден – сталь. Жители Екатеринбурга могут приобрести арматуру в Сталепромышленной компании — https://www.ekb.spk.ru/sic/shop/_t_/g=metalloprokat/s=sortovoy-prokat/p=armatura/

Стальная арматура может быть холодного или горячего проката класса не ниже А2 (с ребристой поверхностью). Гладкая арматура класса А1 может использоваться для поперечных соединений.

Однако, мы рекомендуем стеклопластиковую или другую композитную арматуру:

  1. Вы существенно сэкономите на перевозке (если есть собственный автомобиль).
  2. Обрезки будут минимальны (пруты можно нарезать непосредственно той длины, что требуется для вашего фундамента).
  3. Даже при большой длине лент, у вас не будет сварных соединений, что положительно скажется на несущей способности каркаса.
  4. Растяжение на разрыв (а для ленточного фундамента важен именно этот показатель) значительно выше, чем у стали.
  5. Коэффициент расширения при температурных колебаниях бетона и композита очень близки друг к другу.
  6. Стелопластиковая арматура очень легко и просто режется в бытовых условиях.
  7. Список можно продолжать и другими плюсами.

Чтобы вам проще было соотносить размеры стальной и композитной арматуры, воспользуйтесь таблицей ниже.

Схема закладки


Точно рассчитать арматуру на фундамент позволяет раздел 8.3. Свода Правил.

Защитный слой

В железобетонных фундаментах для стальных деталей предусматривают защитный слой, который обеспечивает:

  • совместную работу всех частей;
  • защиту стержней от агрессивного влияния окружающей среды (влага), химвеществ;
  • огнестойкость.

В грунте толщина слоя (расстояние от стержней до любого внешнего края бетона) выбирается не меньше 40 мм. На открытом воздухе расстояние уменьшают до 30 мм.

Расстояния между арматурой

Расстояния между отдельными прутьями выбирают не меньше диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов – 30 мм.

В стеснённых условиях допускается арматуру располагать пучками.

Продольное армирование


Для стороны фундамента длиной до 3 метров допустимо использовать стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.

Общее сечение прутков продольной арматуры выбирают не менее 0,1% от поперечного сечения фундамента.

Например, для ленты шириной 40 и высотой 100 см, сечение равно 400х1000=4 000 000 мм². Суммарное сечение всех продольных прутков должно составить 0,1%, т.е. 400 мм².

Выбрать нужное количество стержней можно с помощью таблицы.

Диаметр прутка, ммОбщее сечение прутков в зависимости от количества стержней, мм
123456789
1075155235315390470550630710
121152253404505656807909001020
14155310460615770925108012301385
1620040060580510101210141016101810

Согласно таблице, для фундамента сечением 40х100 см необходимо 6 продольных прутков 10 мм или 4 штуки 12 мм.

Расстояния между осями продольных отрезков арматуры не должно быть больше 40 см, а стержней в одном уровне не может быть меньше 2. Одна арматура используется только в фундаментах тоньше 15 см.

Поперечное армирование

Задачи поперечно-вертикальной арматуры:

  • ограничить образование трещин;
  • удерживать продольные прутки от смещения;
  • закрепить продольные стержни от выпучивания в любых направлениях.

Поперечные детали устанавливают везде, где проходят продольные прутья.

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25% от наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг установки поперечных элементов — не более 50 см, при высоте ребра больше 15 см.

Какой диаметр арматуры нужен для ленточного фундамента

Многие строители очень любят делать «как все» и потому не вдаваясь в подробности используют 12 мм арматуру в 2 или 3 пары (в зависимости от высоты ленты и собственного представления «крепости» конструкции).

На самом деле, все гораздо проще.

В соответствии со СНиП 52-01-2003 при устройстве железобетонных конструкций площадь поперечного сечения рабочей арматуры не должна быть менее 0,1% от общей площади бетона.

Рабочая арматура для ленточного фундамента – это продольная (поперечные вертикальные или горизонтальные практически не работают).

Таким образом, для ленты фундамента высотой 80 см и шириной 40 см, площадь арматуры должна быть не менее 80*40*0,001=3,2 кв.см. Это общая площадь сечений прутов.

А какой именно диаметр использовать – решайте сами.

Если говорить о той же 12 мм арматуре, то ее площадь сечения составляет 1,131 кв.см, то есть для ленты 80*40 см, ее нужно будет не менее 3,2/1,131 = 3 прутов. То есть 4 прута – явно с запасом. Можно подобрать более оптимальный диаметр. Напомним, речь идет о стальной арматуре. Последнюю можно заменить на композитную в соответствии с данными из таблицы выше.

Вертикальные и горизонтальные перемычки выполняются из гладких прутов. При пролете (высоте) не более 80 см можно использовать гладкую арматуру диаметром 6 мм, при высоте свыше 80 см следует использовать конструктивную арматуру диаметром 8 мм и более.

Расчёт арматуры


Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Поперечное сечение фундамента 50х100 см.

Потребное количество металлоизделий

Согласно таблице, потребуется 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента составляет 6+6+10+10=32 метра.

Всего понадобиться 128 (32х4) метра арматуры.

Длина прутков в продаже составляет 3, 6 или 11, иногда 12 метров. Следовательно, точно подобрать стержень для каждой стороны не получится.

Продольные стержни придётся состыковывать. Стыки будут и в угловых пересечениях. Если в углах используют П- или Г-образные прутья, то они должны быть заглублены в стену не менее чем на 40 см.

Согласно своду правил, перекрытие стержней должно составлять не менее 30 диаметров. Для 12 мм арматуры — не менее 36 см.

Чтобы не пришлось дополнительно докупать и доставлять стройматериал, арматуру приобретают с запасом 10–15% от расчётного количества. Пятнадцать процентов от 128 составляет 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольного армирования.

Подсчёт поперечных и вертикальных элементов


Поперечные и вертикальные элементы армирования сваривают, скручивают вязальной проволокой или изгибают в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в грунт. Это сделает монтаж удобнее.

Стороны горизонтально-вертикального прямоугольника меньше размеров фундамента минимум на 10–15 см. Чтобы оставался защитный слой бетона вокруг прутьев.

Сложив стороны, получают количество арматуры на один прямоугольник: 30+30+90+90=240 см. С учётом перехлёстов добавляют ещё 10 см. В итоге длину каждого элемента принимают равной 2,5 метрам.

В каждом углу необходимо установить два прямоугольника, всего на фундамент 4х2=8 штук.

Максимальное расстояние между элементами на прямых участках — 50 см. При постройке габаритных домов — 30 см.

Длины сторон для дальнейших вычислений без учёта угловых пересечений равны:

  1. Короткие 600 см минус 2 угла по 50 см — 500 см.
  2. Длинные 1 000 см минус 2 угла по 50 см — 900 см.

На каждую короткую сторону понадобиться помимо угловых ещё 9 прямоугольников. В длинную сторону устанавливают 17 элементов.

Общее количество поперечников составит: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Суммарное количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Итого арматуры диаметром 6 или 8 мм понадобиться 61х2,5=152 метра. Приобретают материал с запасом 5%, следовательно, 160 метров.

Диаметр арматуры для ленточного фундамента под кирпичный дом или баню

В любой железобетонной конструкции стальной каркас оказывает сопротивление растягивающим нагрузкам, а бетон работает на сжатие.

Особое значение армирование имеет для ленточного фундамента мелкого заглубления. Имея небольшую площадь сечения, он должен устоять под весом дома и выдержать разновекторные усилия, возникающие при подвижках грунта и усадке. Экономить на прокате не стоит, но если грамотно рассчитать размерные параметры и количество, удастся оптимизировать финансовые расходы и затраты времени.

Оглавление:

  1. Технология упрочнения
  2. Подбор диаметра прутьев
  3. Правила расчета

Схема армирования ленточного фундамента

Бетонная лента обычно формируется с закладкой двух поясов. Верхний принимает на себя вес здания, а нижний служит для компенсации изгибающих нагрузок, возникающих при морозном пучении грунта. Количество продольных элементов определяется шириной ленты. В индивидуальном строительстве обычно выбирают один из двух вариантов:

  • с четырьмя прутьями (по два в каждом поясе) – если сооружается баня, хозпостройка или небольшой дом в один этаж;
  • с шестью (по 3 в поясе) – для двухэтажного частного дома (если монолитное основание шире 0,5 м).

Составляя схему, учитывают следующие рекомендации СНиП 52-101-2003.

1. Интервал между продольными стержнями устанавливается не более 40 см. Оптимальное расстояние до края бетона – от 5 до 7 см. Арматуру не рекомендуется сильно заглублять, равно как и располагать ее близко к грунту во избежание коррозии.

2. Для фундамента одноэтажного дома (если лента высотой не более 1 м) лучше всего подойдет следующая схема: посередине закреплен добавочный продольный элемент, верхний и нижний пояса удалены друг от друга на 0,6-0,8 метра.

3. Поперечные и вертикальные прутья соединяют между собой в одной плоскости, в виде прямоугольников. Допустимое расстояние между ними – от 0,3 до 0,8 метра, для удобства в расчет зачастую берут 0,5 м.

4. Армирование углов ленточного основания имеет свои особенности. Каркас усиливают дополнительными изделиями, загнутыми в виде буквы Г или П, либо загибают продольный ряд. Усиливающие элементы закладывают в верхнем поясе – так, чтобы они выходили в каждую сторону не менее чем на 0,5 м. На угловых участках фундамента стандартного сечения шаг между продольными стержнями сокращается до 25 см. Требования выполняют, даже если строится баня или сарай (связать металлопрокат в углах проволокой будет недостаточно).

Для изготовления каркаса ленточного фундамента используют стержни двух видов: с периодическим профилем (ребристую) – для продольных линий, гладкие – только в роли монтажных (вертикальных и поперечных). Подбирая диаметр, ориентируются на массивность и назначение сооружения.

Тип постройкиМинимальный диаметр продольных арматурных прутьев (стальных), мм
Летняя кухня, баня10
Одноэтажный кирпичный дом12
Каменный или кирпичный дом в 2 этажа14
Дом на подвижных грунтах или свыше 2 этажей16

Чтобы более точно определить диаметр, желательно рассчитать его по методике СНиП 52-101-2003. Согласно строительным нормам, общая площадь сечения продольных прутьев должна быть не менее 0,1 % площади поперечного сечения фундамента. И второе условие: если лента имеет суммарную длину менее 3 м, минимальный размер продольных элементов составляет 10 мм. Соответственно, при длине более 3 м армирование выполняется 12-миллиметровыми изделиями.

Для примера предлагается выполнить расчет диаметра продольных стержней для фундамента под кирпичный дом в один этаж. Бетонная лента имеет ширину 40 см, высоту 80 – значит, площадь ее сечения равна 3200 см2, а площадь сечения проката должна быть не менее 3,2 см2. Чтобы не терять время на вычисления, готовую площадь сечения выбирают из таблицы.

При ширине ленты 40 см применяется схема в 4 изделия, поэтому в соответствующем столбце находят значение площади чуть больше расчетного – 4,52 см2. В левом столбце выбранной строки указано число 12 мм – арматура такого диаметра для ленточного фундамента с заданными габаритами будет оптимальной. Если упрочнение выполняется в 6 линий, значение площади ищут в столбце с 6 стержнями.

Продольные элементы каркаса должны быть одного диаметра. Если вынужденно используются прутья разного сечения, в нижний пояс монтируют те, у которых диаметр больше.

Диаметр вертикальной и поперечной арматуры для фундамента выбирается в интервале от 6 до 10 мм согласно таблице. Допустимы как ребристые, так и гладкие профили.

Высота сечения ленточного основанияМинимальный диаметр арматуры, мм
вертикальнойпоперечной
Менее 80 см66
Более 80 смстроение в 1,2 этажа86
дом от 3 ярусов106

Расчет количества арматуры

После того, как подобрана схема расположения и выбран диаметр, следует посчитать суммарную длину каждого профиля. Лучше приобретать длинномерные стержни со стандартным размером 11,7 м – так получится меньше связок и нахлестов.

Предположим, армируется ленточный фундамент для дома с габаритами 8х10 м и двумя внутренними стенами по 8 м. Лента в поперечном сечении имеет габариты 40х80 см. Схема – 2 слоя по 2 продольных прута диаметром 12 мм. Укрупненный расчет ведут в таком порядке:

1. Находят общую длину ленты. Поскольку она проходит под всеми стенами, суммируют их длину: 8 х 4 + 10 х 2 = 52 м.

2. Считают длину продольных стержней (их 4): 52 х 4 = 208 м.

При расчете необходимо учесть дополнительный метраж на стыковку. Арматуру связываю с нахлестом, величина которого должна быть не менее 30 диаметров. В нашем случае это 12 х 30 = 360 мм = 36 см. Чтобы посчитать точное число стыков, начертив в масштабе схему реального расположения стержней. Чтобы упростить задачу, к уже подсчитанной длине прибавляют 15% – этого запаса вполне достаточно для стыков и вязки углов. 208 + 208 х 0,15 = 239,2 м.

3. Определяют, сколько нужно для фундамента вертикальных и поперечных прутьев диаметром 8 мм (таблица 3). Учитывая рекомендации СНиП, стороны образованного с их помощью прямоугольника будут: 40 – 10 = 30 см и 80 – 10 = 70 см. На каждый прямоугольник уйдет 0,3 х 2 + 0,7 х 2 = 2 м.

Чтобы не усложнять определение количества этих перемычек в каркасе ленточного основания, рациональнее всего набросать схему их расположения с шагом 0,5 м. Учитывают, что на внешних углах и в местах пересечения стен будет стоять по 2 перемычки. Допустим, согласно схеме, получилось по 20 прямоугольников на каждой 10-метровой стороне. Кроме того, на каждую из 3 частей стены 7,2 м (8 – 0,4 х 2) приходится по 15 перемычек. Всего их будет: 20 х 2 + 15 х 3 = 85 штук. Тогда длина арматуры диаметром 8 мм составит 2 х 85 = 170 м.

Часто при раскрое остаются обрезки малой длины, использовать которые невозможно. Чтобы по этой причине не пришлось докупать недостающий материал, лучше изначально добавить к расчетному количеству по 10% и округлить до ближайшего целого числа. Исходя из вышеизложенного, для рассматриваемого фундамента понадобится 270 м арматуры диаметром 12 мм и 180 м диаметром 8 мм.




Выбор арматуры для ленточного фундамента — Всё про бетон

  • Технология устройства ленточного фундамента v
  • Монолитные фундаменты ленточные v
  • Сборные фундаменты ленточные v
  • Инструменты и материалы v
  • Бетон v
  • Металлическая арматура v
  • Бетонный блок v
  • Кирпичи или камни v
  • Дерево v
  • Герметичные материалы v
  • Расчёт арматуры для ленточного фундамента частного дома v
  • Расчёт диаметра арматуры для фундамента v
  • Расчёт диаметра поперечной и вертикальной арматуры v
  • Расчёт диаметра продольной арматуры v
  • Расчёт количества арматуры для фундамента v
  • Расчёт количества продольной арматуры v

Когда планируется строительство дома очень важно выбрать правильный тип фундамента. Желательно для выбора фундамента обращаться к профессионалам, которые рассмотрят все факторы, и предложат наиболее экономичный вариант.

Технология устройства ленточного фундамента

Есть много различных типов фундаментов. Существуют различные факторы, которые влияют на выбор фундамента: условия грунта, близость деревьев, земля, типы почв, близость стоков, скорость ветра.

Ленточный фундамент наиболее распространённый и широко используемый. Как правило, ленточный фундамент используется на незаболоченных участках. Ленточные фундаменты бывают двух видов (монолитные и сборные).

Монолитные фундаменты ленточные

Производство и установка монолитных полос фундамента достаточно трудоемкий и сложный процесс. Хотя не секрет, что правильно установленный ленточный фундамент, является безопасным и устойчивым к воздействию факторов внешней среды. Кроме этого, обеспечивается прочная основа.

Бетонная масса для ленточного фундамента должна быть гладкой. Фундамент должен быть установлен профессионально.

Тем не менее, данная технология пользуется большой популярностью в мире, потому что фундамент обладает высокой устойчивостью к большим нагрузкам.

Используя этот тип фундамента, стены можно построить из бетона, бетонных блоков и кирпича. Ленточный фундамент можно построить только в прочной почве.

Как и все виды фундаментов, он имеет недостатки. Для изготовления фундамента требуется много строительных материалов, времени и рабочих. Процесс восстановления ошибок трудоёмкий и дорогой.

Сборные фундаменты ленточные

Сборные фундаменты — это полосы, которые состоят из прямоугольных или трапециевидных блоков.

Перед строительством просеивают песок, толщиной слоя 10 см, на который кладутся бетонные блоки.

При строительстве рядов, блоки принимают нагрузку здания, которая распространяется на все блоки.

Ленточные фундаменты состоят из непрерывной полосы, изготовленной, как правило, из бетона.

Данная полоса расположена по центру несущих стен. Это непрерывная полоса служит основанием, на котором построена стена.  Ширина полосы определяется таким образом, чтобы равномерно распределить нагрузку на фундамент.

Бетон является материалом, который часто используется для изготовления фундамента. Потому что он легко может быть помещён и распределён в фундаментных траншеях.

Ширина полос ленточного фундамента, зависит от несущей способности и нагрузки на фундамент. Чем больше несущая способность, тем меньше ширина фундамента, необходимого для той же нагрузки.

Инструменты и материалы

Бетон

Бетон является одним из самых надёжных и доступных строительных материалов. Бетон может быть использован практически для каждого строительного проекта. Бетон подходит для всех видов фундаментов. Кроме того, бетон, используется для подземных стен, которые составляют главную часть подвала. Бетонные фундаментные стены легко строятся и ремонтируются.

При работе с бетоном в первую очередь необходимо построить деревянный каркас. Бетон наливается в него и остаётся, пока не затвердеет. Как только бетон затвердеет, каркас может быть удалён.

Металлическая арматура

При работе с бетоном, обычно используют металлическую арматуру. Металлическую арматуру сцепляют с бетоном. После застывания обеспечивается дополнительная прочность и жёсткость. Металлическая арматура является важным компонентом любого фундамента.

Бетонный блок

Бетонные блоки изготавливаются из бетона. Они крупнее, чем обычный кирпич. Поэтому класть их гораздо проще и быстрее. Бетонные блоки также называют шлакоблоками, так как они намного легче, чем вы можете себе представить. Вы должны выбрать сверхмощные бетонные блоки при строительстве ленточного фундамента.

Бетонные блоки являются морозостойкими. Это значит, что они не будут уничтожены, если вода попадёт внутрь. Бетонные блоки используются так же, как кирпичи, только укладываются они гораздо быстрее.

Кирпичи или камни

Некоторые старые дома имеют фундамент из кирпича или камня. Эти материалы обладают такими же характеристиками, как бетон, но более восприимчивы к попаданию воды из-за зазоров между камней.

Дерево

Большинство людей думают, что фундамент изготавливают только из бетона. Однако дерево является отличным материалом для изготовления фундамента дома. Как правило, древесину обрабатывают большим количеством химических веществ. Это позволяет предотвратить гниение и защищает от вредителей.

Герметичные материалы

Почти все подвалы могут пострадать от проникновения воды, потому что они построены под землёй. Поэтому необходимо использовать гидроизоляционные материалы. Есть много различных типов гидроизоляции для фундаментных стен.

Для строительства ленточного фундамента используют различные инструменты:

  • Лопаты;
  • Линейные и водяные уровни;
  • Электрические лобзики, бензопилы и ножовки;
  • Болгарка и ножовка по металлу;
  • Кувалды;
  • Молотки;
  • Дрель и шуруповёрты;
  • Гвоздодёры;
  • Рулетки не менее 30 метров;
  • Строительные степлеры.

Расчёт арматуры для ленточного фундамента частного дома

Перед строительством ленточного фундамента для дома необходимо рассчитать нагрузку на конструкции и подобрать необходимый диаметр арматуры.

Выбор диаметра металлической арматуры должен осуществляться при разработке плана:

  • Как правило, применяют металлическую арматуру 10–12 миллиметров.
  • В редких случаях используют арматуру 14 миллиметров.
  • Для зданий небольшого размера применяют металлическую арматуру диаметром 8 миллиметров.

Расчёт диаметра арматуры для фундамента

На сегодняшний день большинство людей не знают, как определять необходимое количество и диаметр металлической арматуры, а также как экономично применять данные строительные конструкции.

При строительстве ленточного фундамента многие люди используют неправильное количество арматуры. Кроме этого, часто для изготовления ленточного фундамента используют различные металлические прутья, которые не предназначены для этого. В таком случае фундамент будет недолговечным и хрупким.

Срок служба здания напрямую зависит от фундамента. Поэтому нужно строить качественный и прочный фундамент из специальной металлической арматуры. На самом деле рассчитать количество и диаметр металлических прутьев очень легко.

Расчёт диаметра поперечной и вертикальной арматуры

Самостоятельно подобрать необходимый диаметр арматуры достаточно сложно.

Рассчитать вертикальную и поперечную арматуру вы можете с помощью данной таблицы:

Условия использования арматурыМинимальный диаметр арматуры мм.
Вертикальная арматура при высоте поперечного сечения ленты менее 80 сантиметров8 миллиметров
Вертикальная арматура при высоте ленты более 80 сантиметров8 миллиметров
Поперечная арматура6 миллиметров

Сегодня, как правило, возводят одноэтажные и двухэтажные дома и коттеджи. В таком случае применяют специальные металлические стержни (поперечная и вертикальная арматура) диаметром 8 миллиметров.

Фундамент, изготовленный из данных стержней, будет надёжным и прочным. Поэтому данную арматуру часто используют для строительства ленточного фундамента.

Расчёт диаметра продольной арматуры

Как определить площадь сечения продольной металлической арматуры?

Для этого нужно ширину ленточного фундамента дома умножить на высоту.

Например, ширина металлической арматуры составляет 80 сантиметров, а высота 200 сантиметров. В таком случае площадь сечения составит 8000 см 2.

Кроме этого, необходимо чтобы площадь сечения металлической ленты была 0,1 процента от площади сечения ленточного фундамента. Следовательно, 8000 см2 / 1000 = 8м2.

Конечно, определять площадь сечения всей металлической арматуры долго. Поэтому вы можете использовать специальную таблицу, которая поможет быстро рассчитать правильный диаметр металлических лент для ленточного фундамента.

Для изготовления ленточного фундамента необходимо использовать металлическую арматуру диаметром от 12 миллиметров.

Расчёт количества арматуры для фундамента

Каждый человек мечтает о большом доме.

Перед строительством дома возводят фундамент. Рассчитывать количество металлической арматуры необходимо заранее.

Потому что для строительства качественного и надёжного ленточного фундамента необходимо определённое количество металлической арматуры.

Часто на строительный участок привозят недостаточное количество прутьев.

Об этом обычно вспоминают, когда строители начинают вязать каркас. В таком случае приходиться повторно заказывать доставку арматуры. Поэтому перед строительными работами обязательно необходимо провести расчёт металлических прутьев для изготовления ленточного фундамента.

Расчёт количества продольной арматуры

Сегодня существует много способов для расчёта количества металлических прутьев. Но мы будем использовать самый распространённый способ. Это можно назвать грубым подсчётом.

Прежде всего, нужно определить длину стен ленточного фундамента:

12*3+24*2=84 метра

В нашем случае используется схема армирования четырёх стержневая.

Поэтому 84 необходимо умножить на 4:

84*4=336 метров

Теперь нам стала известна длина стержней металлических прутьев.

Однако необходимо учитывать что:

  • При осуществлении расчёта металлических прутьев нужно принимать во внимание запуск металлической арматуры во время стыковки. Так как нередко на строительный участок привозят металлическую арматуру (5–6 метра). Если для строительства необходима арматура с длиной стержня 12 метров, то необходимо стыковать стержни.
  • Как правильно стыковать стержни металлических прутьев? Как правило, стержни стыкуют внахлёст. Запуск металлических прутьев, как правило, составляет 30 диаметров. То есть если вы применяете для строительства ленточного фундамента металлическую арматуру диаметром 12 миллиметров, то запуск должен составлять 360 миллиметров (36 сантиметров).

Как правильно учесть запуск?

Рассмотрим два различных способа:

  1. Сформировать специальную схему, на которой показано расположение металлической арматуры и определить количество стыков.
  2. К полученному результату прибавить 10–15 процентов.

Для расчёта будем использовать второй вариант. Следовательно, чтобы определить количество металлических прутьев нужно к 336 метрам прибавить 10 процентов:

336+336*0,1= 369,6 метра

Теперь мы знаем необходимое количество продольных металлических прутьев диаметром 112 миллиметров. Мы провели расчёт поперечно арматуры, поэтому теперь необходимо определить количество вертикальных и поперечных металлических прутьев.

Для того чтобы определить правильное количество вертикальных и поперечных прутьев также нужно использовать специальную схему.

Согласно схеме для одного прямоугольника необходимо:

0,7*2+1,8*2=5 метра

Металлическая арматура была взята с определённым запасом. Поэтому металлические прутья будут выходить за сформированный прямоугольник.

Также необходимо определить количество сформированных прямоугольников. Причём в местах стыковки бетонных стен и на углах фундамента расположено два прямоугольника. Прежде всего, необходимо определить количество вертикальных и поперечных металлических прутьев на самой длинной стороне фундамента (24 метра).

На самой длинной данной стороне расположено 12 прямоугольников. Кроме этого, есть две части бетонной стены длина, которой составляет 10,8 метра. На этих частях находится двадцать перемычек.

12+20+20=52 штуки.

Итоги

Нами был проведён расчёт металлической арматуры. Для ленточного фундамента необходимы металлические прутья диаметром 12 миллиметров, а также поперечные и вертикальные диаметром 8 миллиметров. Кроме этого, для ленточного фундамента нужно 369,6 метра продольной металлической арматуры.

схемы, расчет диаметра арматуры, расположение в углах и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длина в десятки раз превышает глубину и ширину. Благодаря такой конструкции практически все нагрузки распределяются по ленте. Сам по себе бетонный камень не может компенсировать эти нагрузки: его прочность на изгиб недостаточна. Для придания конструкции повышенной прочности используется не просто бетон, а железобетон – это бетонный камень с расположенными внутри стальными элементами – стальной арматурой. Процесс укладки металла называется армированием ленточного фундамента. Сделать его своими руками несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и марка арматуры – все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент, необходим проект. С другой стороны, если вы строите небольшую постройку, то можно попробовать, исходя из общих рекомендаций, сделать все самостоятельно, в том числе спроектировать схему армирования.

The content of the article

  • 1 Reinforcement scheme
    • 1. 1 What kind of fittings are needed
  • 2 Diy calculation of the strip foundation reinforcement
    • 2.1 Determination of reinforcement thickness
    • 2.2 Installation step
  • 3 Армирование углов
  • 4 Армирование подошвы ленточного фундамента
  • 5 Сколько нужно стержня
  • 6 Технологии сборки арматуры для ленточного фундамента

Схема армирования

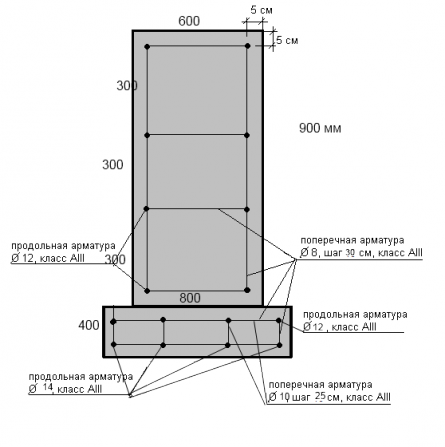

Расположение арматуры в ленточном фундаменте в поперечном сечении прямоугольник. И этому есть простое объяснение: эта схема работает лучше всего.

Армирование ленточного фундамента с высотой пояса не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу в мороз давят силы пучения, сверху – нагрузка от дома. В этом случае середина ремня почти не нагружена. Для компенсации действия этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелкозаглубленных и среднезаглубленных фундаментов (глубиной до 100 см) этого достаточно. Для глубоких поясов требуется 3 пояса: слишком большая высота требует усиления.

О глубине фундамента можно прочитать здесь.

Для большинства ленточных фундаментов армирование выглядит так

Для того, чтобы рабочая арматура находилась на нужном месте, ее определенным образом закрепляют. И делают они это с помощью более тонких стальных стержней. Они не участвуют в работе, а только удерживают рабочую арматуру в определенном положении – создают структуру, поэтому такой вид арматуры называют структурным.

Для ускорения работы при вязании армирующего пояса используются зажимы

Как видно на схеме армирования ленточного фундамента, стержни продольной арматуры (рабочая) связаны с горизонтальными и вертикальными опорами. Часто их делают в виде замкнутой петли — зажима. С ними проще и быстрее работать, а конструкция надежнее.

Какая нужна арматура

Для ленточного фундамента используются два вида стержня. Для продольных, несущих основную нагрузку, требуется класс АII или АIII. Причем профиль обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую АИ первого класса, толщиной 6-8 мм.

Недавно на рынке появилась фурнитура из стеклопластика. По заверениям производителей, он обладает лучшими прочностными характеристиками и более долговечен. Но многие проектировщики не рекомендуют использовать его в фундаментах жилых домов. По нормам это должен быть железобетон. Характеристики этого материала давно известны и рассчитаны, разработаны специальные профили армирования, которые способствуют тому, что металл и бетон объединяются в единую монолитную конструкцию.

Классы и диаметры арматуры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам – все это неизвестно и не изучалось. Если вы хотите поэкспериментировать, используйте стекловолокно. Нет – берите железную фурнитуру.

Самостоятельный расчет арматуры ленточного фундамента

Любые строительные работы нормируются ГОСТ или СНиП. Армирование не является исключением. Это регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество необходимой арматуры: она должна составлять не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится путем умножения длин его сторон. Если лента 80 см в глубину и 30 см в ширину, то площадь будет 80 см * 30 см = 2400 см 2 .

Теперь нужно найти общую площадь арматуры. По СНиП она должна быть не менее 0,1%. Для данного примера это 2,8 см 2 … Теперь методом подбора определяем диаметр стержней и их количество.

Цитаты из СНиП, которые относятся к армированию (для увеличения картинки щелкните по ней правой кнопкой мыши)

Например, мы планируем использовать арматуру диаметром 12 мм. Площадь его поперечного сечения 1,13 см 2 (рассчитывается по формуле площади круга). Оказывается, для предоставления рекомендаций (2,8 см 2 ) нам нужно три стержня (или еще говорят «нитки»), так как двух явно недостаточно: 1,13 * 3 = 3,39 см 2 , что больше 2,8 см 2 , что рекомендует СНиП. Но три нити нельзя разделить на два ремня, и нагрузка будет значительной с обеих сторон. Поэтому кладут четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого стержня 0,79 см 2 … Если умножить на 4 (минимальное количество стержней рабочей арматуры для ленточного каркаса), то получим 3,16 см 2 , чего тоже хватает с запасом. Так для этого варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж выполняется с помощью стержней с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента мы разобрались, нужно определить с каким шагом монтировать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров также существуют методы и формулы. А вот для небольших построек проще. Согласно рекомендациям стандарта, расстояние между горизонтальными ветвями не должно быть более 40 см. Они ориентируются на этот параметр.

Как определить на каком расстоянии прокладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находиться в бетоне. Минимальное расстояние от края 5 см. Исходя из этого, рассчитывается расстояние между брусками: как по вертикали, так и по горизонтали оно на 10 см меньше размеров ленты. При ширине фундамента 45 см получается, что между двумя нитями будет расстояние 35 см (45 см – 10 см = 35 см), что соответствует стандарту (менее 40 см).

Шаг армирования ленточного фундамента – это расстояние между двумя продольными брусьями

Если наша лента 80*30 см, то продольная арматура располагается на расстоянии 20 см друг от друга (30 см – 10 см) . Так как основания среднего фундамента (высотой до 80 см) требуют двух поясов арматуры, один пояс от другого располагается на высоте 70 см (80 см – 10 см).

Теперь о том, как часто ставить перемычки. Этот стандарт есть и в СНиП: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента рассчитывалось своими руками. Но учтите, что не учитывалась ни масса дома, ни геологические условия. Мы исходили из того, что эти параметры были основаны на калибровочной ленте.

Армирование углов

При строительстве ленточного фундамента самым слабым местом являются углы и примыкание стен. В этих местах подключаются нагрузки от разных стен. Чтобы они успешно перераспределились, необходимо правильно связать арматуру. Просто подключать его неправильно: этот способ не передаст нагрузку. В результате через некоторое время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: либо используются отводы – Г-образные хомуты, либо продольные нити делаются на 60-70 см длиннее и загибаются вокруг угла

Во избежание такой ситуации при армировании углов применяются специальные схемы используется: штанга перегибается с одной стороны на другую. Этот «нахлест» должен быть не менее 60-70 см. Если длины продольной планки для изгиба недостаточно, используйте Г-образные хомуты со сторонами не менее 60-70 см. Схемы их расположения и крепления арматуры показаны на фото ниже.

По такому же принципу армируются примыкающие стены. Также желательно взять арматуру с запасом и согнуть ее. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточный фундамент (для увеличения рисунка щелкните по нему правой кнопкой мыши)

Обратите внимание: в обоих случаях в углах шаг поперечных перемычек уменьшен вдвое . В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

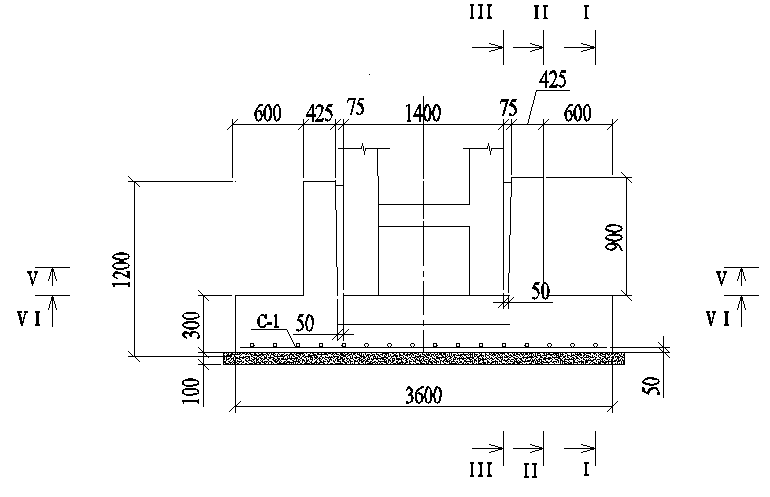

Армирование подошвы ленточного фундамента

На грунтах с не очень большой несущей способностью, на пучинистых грунтах или под тяжелыми домами часто ленточные фундаменты делают с подошвой. Он передает нагрузку на большую площадь, что придает большую устойчивость фундаменту и уменьшает величину просадок.

Чтобы подошва не разваливалась от давления, ее также необходимо армировать. На рисунке показаны два варианта: одно- и двухпоясная продольная арматура. Если грунт сложный, с сильной склонностью к зимнему запеканию, то можно укладывать два пояса. Для нормальных и среднебогатых почв достаточно одного.

Уложенные в длину стержни арматуры рабочие. Их, так же как и для ленты, берут второго или третьего класса. Они располагаются на расстоянии 200-300 мм друг от друга. Они соединяются с помощью коротких стержней.

Два способа армирования основания ленточного фундамента: слева для оснований с нормальной несущей способностью, справа – для не очень надежных грунтов

Если подошва не широкая (жесткая схема), то поперечные сечения конструктивны и не участвуют в распределении нагрузки. Затем их делают диаметром 6-8 мм, загибают на концах так, чтобы они закрывали крайние стержни. Привязал к каждому вязальной проволокой.

Если подошва широкая (гибкий рисунок), поперечное усиление в подошве также работает. Она сопротивляется попыткам почвы «обрушить» ее. Поэтому в данном варианте подошвы используется ребристая арматура того же диаметра и класса, что и продольная.

Сколько нужно стержня

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам нужно. Они укладываются по всему периметру и под стены. Длина ленты будет равна длине одного арматурного стержня. Умножив его на количество нитей, вы получите необходимую длину рабочей арматуры. Затем к полученной цифре прибавьте 20% – запас на стыки и нахлесты. Именно столько в метрах вам понадобится рабочей арматуры.

Считаешь по схеме сколько продольных нитей, потом считаешь сколько нужно конструктивных стержней

Теперь нужно рассчитать количество конструктивной арматуры. Учитывайте, сколько должно быть поперечных перемычек: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиП). Затем вычисляете, сколько потребуется на изготовление одной перемычки (ширину арматурного каркаса сложите с высотой и удвойте ее). Полученную цифру умножьте на количество перемычек. Вы также добавляете 20% к результату (за связи). Это будет количество конструктивной арматуры для усиления ленточного фундамента.

По аналогичному принципу считаем количество, которое необходимо для усиления подошвы. Собрав все вместе, вы узнаете, сколько нужно арматуры для фундамента.

О выборе марки бетона для фундамента можно прочитать здесь.

Технологии сборки арматуры для ленточных фундаментов

Армирование ленточного фундамента своими руками начинается после установки опалубки. Возможны два варианта:

  • Весь каркас собирается непосредственно в котловане или траншее. Если ремень узкий и высокий, работать неудобно.

    Армирующий пояс можно вязать отдельно, а затем уже на месте установить в опалубку и связать в единое целое

    Как видите, армирование ленточного фундамента – процесс долгий и не самый простой. Но справиться можно даже в одиночку, без помощников. Однако это займет много времени. Удобнее работать вдвоем или втроем: удилища носить и выставлять.

Чертежи инструкций по строительству. Раздел B: Бетонная конструкция

Строительные чертежи. Раздел B: Бетонная конструкция

Карибское бедствие Проект смягчения последствий
Осуществляется Организацией американских государств
Отдел устойчивого развития и окружающей среды
для Управления USAID по оказанию помощи при стихийных бедствиях за рубежом и Карибской региональной программы

Введение | Раздел А | Раздел Б| Раздел С | Раздел D | Раздел Е | Раздел F  | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел Б | Раздел С | Секции D-G

Рисунок B-1 : Допустимое расположение ленточных фундаментов

Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески, мергель, другие зернистые материалы и твердые глины.

Фундамент должен быть залит не менее чем от 1 6 дюймов до 2 0 дюймов. под землей, толщиной не менее 9 дюймов и шириной не менее 24 дюймов или минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть увеличен до минимума 2 6 дюймов



Рисунок B-2 : Типовая деталь фундамента

Когда отдельные железобетонные колонны или колонны из бетонных блоков используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и толщиной 12 дюймов. Для фундаментов колонн минимальное армирование должно быть стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.



Рисунок B-3 : Армирование ленточного фундамента

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого грунта или при здание может быть подвержено землетрясению. Предполагается, что армирование деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы фундаментов минимальное армирование должно состоять из 2-х стержней № 4 (“”), уложенных продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.



Рисунок B-4 : Бетонный пол в деревянной конструкции



Рисунок B-5 : Бетонный ленточный фундамент и бетонное основание с Деревянное строительство

Приемлемое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром. их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.



Рисунок B-6 : Типовые детали кирпичной кладки

Бетонные блоки, используемые в стенах, должны быть прочными и не иметь трещин и их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a минимальная толщина 1″. Наружные стены лучше строить толщиной 8″. бетонный блок. Ненесущие перегородки можно соорудить из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. это нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и перекрестки. Дверные и оконные косяки должны быть усилены.

Рекомендуемая минимальная арматура для конструкции из бетонных блоков выглядит следующим образом:

    1. Стержни диаметром 4 дюйма на углах по вертикали.
    2. Стержни диаметром 2 дюйма на стыках по вертикали.
    3. Стержни диаметром 2 дюйма на косяках дверей и окон
    4. для горизонтальной арматуры стен используйте стержни Dur-o-waL (или аналогичные) или каждый второй курс следующим образом:
    5. Блоки 4 дюйма 1 бар
      6-дюймовые блоки 2 стержня
      8-дюймовые блоки 2 стержня

    6. Для вертикальной арматуры стены используйте стержни, расположенные следующим образом:
    7. 4-дюймовые блоки 32
      6-дюймовые блоки 24
      8-дюймовые блоки 16

Рисунок B-7 : Деталь бетонной колонны

Столбцы должны иметь минимальные размеры 8 x 8 дюймов и могут быть образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других. Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на 6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью высота до поясного хода (кольцевой балки) у каждого дверного косяка.



Рисунок B-8 : Альтернативные варианты расположения фундамента для блочной кладки

Этот железобетонный фундамент выполнен монолитно с плита перекрытия. Состоит из серии плитных утолщений под стены с минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо уплотненный гранулированный материал.



Рисунок B-9: Деталь плиты перекрытия

Железобетонная плита перекрытия остается свободной от периметра стены. Армирующая сетка в плите укладывается сверху с крышками 1 дюйм. Плита сооружается на хорошо уплотненной зернистой засыпке, щебне или мергеле.



Рисунок B-10 : Альтернативная деталь плиты перекрытия

Висячая железобетонная плита привязана к внешней балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка «диаметра в центрах 9 дюймов», а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.



Рисунок B-11 : Деталь крепления рельса Vernadah к колонне

Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках. столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры. столбец.



Рисунок B-12 : Армирование подвесных плит

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-13 : Устройство усиления для Подвесные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-15 : Устройство усиления для Подвесные лестницы



Введение | Раздел А | Раздел Б| Раздел С | Раздел D | Раздел Е | Раздел F  | Раздел G



Что нужно знать о железобетонном ленточном фундаменте::EPLAN.HOUSE

Монолитный ленточный фундамент — самый распространенный тип фундамента в жилищном строительстве. Разобьем его на кости.

В результате расчета получаем ширину подошвы фундамента – т.е. ширину подошвы фундамента. Это первостепенная ценность, которая обеспечит надежность нашего фундамента. Ширина основания может быть разной. Примем, что она будет максимальной под несущей средней стеной (поскольку плита перекрытия опирается на обе стороны, нагрузка наибольшая), а минимальна под торцевыми самонесущими стенами (плита перекрытия не будет отдыхать на них вообще).

В этой статье я не буду рассматривать расчет фундамента. Предположим, что мы сделали расчет и получили данные размеров и армирования. Но просмотрим результаты расчетов, чтобы понять, что получилось и что нужно учесть при проектировании фундамента.

Ширина фундамента является основным и наиболее важным значением. Если представить землю водной гладью, а фундамент — спасательными кругами, то легко представить, как все зависит от ширины этих «поплавков». Чем больше площадь поплавка, тем меньше шансов, что он утонет. Стены нагружены по-разному: какие-то стены поддерживают крышу, какие-то пол, а какие-то почти ничего, но сама стена имеет вес.

Ширина фундамента является основным и наиболее важным значением.

А если под ними такие же и даже узкие основания “поплавков”, то дом будет тонуть, предварительно разрушаясь, потому что более тяжелые стены начнут “уходить под воду” раньше более легких. Это создаст перекосы, и стены треснут – зданию не избежать обрушения. Если все не так плохо, и наш дом не уйдет под воду из-за более широкого фундамента, а сделан, опять же, не по расчету, а на глаз, то есть риск более медленного разрушения.

Застройщики часто допускают следующую ошибку: фундамент по периметру дома шире, а средняя стена (не понимаю их логики) ставится на более узкий фундамент. Однако максимальное количество плит приходится на центральную стену дома. В результате площадь фундамента «поплывет» под среднюю стенку, и он начнет постепенно «уходить под воду». При этом наружные стены более уверенно держат свои более широкие полосы, но самый слабый элемент цепи начинает тянуть их вниз. В результате – опять трещины, потому что нагрузка даже от одной “проседающей” стены не мизерная – это просто непосильная многотонная нагрузка на соседние стены и фундаменты.

По результатам расчетов фундаменты сильно различаются (по ширине) из-за очень разных нагрузок. И трудолюбивый дизайнер решил сделать фундамент одинаковой ширины для всего дома. Что произойдет в этом случае? Скажу одно: трещины появятся гораздо позже, чем в здании со слабым фундаментом, но вероятность их появления все же есть. И причина здесь в разных осадках.

Какой бы у вас ни был фундамент, почва под ним с годами все равно просядет. Это нормально. Я видел старые, столетние дома, ушедшие в землю по самые подоконники. В общем, факт просадки есть во всех устоях. И это зависит от двух вещей: нагрузки и ширины основания. Если нагрузка одинаковая, то и фундамент должен быть одинаковой ширины. Если давление под стенами разное, ширина фундамента должна быть тоньше или значительнее. Что произойдет, если фундамент такой же ширины при других нагрузках? В месте большей нагрузки фундамент просядет больше. Наоборот, в области меньшей нагрузки он будет меньше провисать. Если осадка фундамента небольшая, конструкции выдержат. Но с годами осадки накапливаются, и в какой-то момент в самых слабых местах (возле окон, например) могут появиться диагональные трещины, отрывающие провисшую часть дома от непровисшей. Они могут, впрочем, и не возникнуть, но зачем нам эта лотерея?

Таким образом, используя простую аналогию, мы представили, как фундамент работает на земле.

Заключение: делаем ширину фундамента по расчету и спим спокойно.



Толщина основания.



Он меньше влияет на судьбу дома, но его ценность тоже важна.

Если основание слишком тонкое, фундамент рухнет. Если будет слишком толсто – получим перерасход материалов и денег от застройщика.
В среднем толщина фундамента принимается 250-300 мм. Это наиболее распространенное значение для жилых домов. Откуда это взялось?

По результатам расчета ширины основания имеем значение ширины основания и реакции грунта под основанием. Что это? Стена давит на нижнюю сторону с некоторой силой N. При этом грунт создает противодавление R, которое удерживает наш фундамент «на плаву». Но сам фундамент зажат между двумя силами N и R, и его основная задача не разрушиться, как показано на рисунке.

Трещина в фундаменте

Для этого при расчете проектировщик выбирает толщину основания и его армирование. В противном случае (как видно из рисунка) мы получим гораздо более узкое основание и два бесполезных, зарытых в землю фрагмента фундамента. И как мы уже проанализировали, более узкий цоколь быстрее «уйдет на дно», т.е. результат: опять трещины. Поэтому для тех, кто хочет сэкономить и сделать фундамент тоньше, необходимо произвести расчет (по двум предельным состояниям, и обязательно – на раскрытие трещины) и подобрать толщину фундамента и арматуры.

3. Армирование фундамента. Он, на самом деле, неприхотлив, но следует учитывать несколько моментов.

Во-первых, армирование неразрывно связано с толщиной основания – чем больше толщина, тем меньше армирование, и наоборот.

В основном камбаловидная арматура представляет собой сетку, уложенную по днищу. Иногда стержни в этой сетке имеют одинаковый диаметр. Иногда стержни в этой сетке имеют одинаковый диаметр (и при этом небольшой), иногда разные. Причем бывают случаи, когда больший диаметр прокладывается в продольном направлении (вдоль стены), а бывают случаи, когда он прокладывается в поперечном направлении. Теперь разберемся.

– Если грунты хорошие, подошва узкая, нагрузки небольшие, то подошву фундамента усиливают конструкционной арматурой. Обычно это №3 или №4 с шагом 200-300 мм в две стороны.

– Если полоса широкая, арматура в ней устанавливается по расчету и может быть значительных диаметров. В этом случае рабочая арматура в полосе поперечная и большего диаметра. Эта арматура поглощает нагрузку от обратного давления грунта, о котором мы говорили выше. Если полоса достаточно широкая и нагрузки на фундамент достаточно велики, диаметр арматуры может быть №5 или №6 – покажет расчет.

– При наличии просадочных грунтов; неравномерные, сильно меняющиеся нагрузки по полосе; неравномерно сложенные грунты под зданием (например, локальные включения других грунтов или насыпных грунтов) или другие неблагоприятные факторы, способные вызвать неравномерные осадки здания, в этом случае рабочая арматура в полосе продольная. В случае каких-либо деформаций грунта под днищем эта арматура защитит фундамент от трещин и разрушения. Рассчитать диаметр и шаг такой арматуры очень сложно, потому что предсказать процессы в грунте в цифрах практически невозможно. Поэтому конструктор закладывает арматуру, исходя из опыта (в пределах разумного, ведь чем больше запас, тем надежнее, но и дороже). Я бы рекомендовал в таких неблагоприятных случаях использовать арматуру диаметром не менее №4 с шагом 6″-8″.

Следует отметить, что установка продольной рабочей арматуры не отменяет поперечной – по расчету. Наоборот.

И еще один нюанс: рабочая арматура укладывается ближе к краю сечения. Его очень просто запомнить, потому что правило легко объясняется. Основное значение при расчете арматуры имеет рабочая высота сечения элемента. Чем он больше, тем лучше работает конструкция.

На рисунке показаны два варианта, когда значение hc отличается на диаметр арматуры. Казалось бы, немного – ну что могут сделать эти 1/2″? Но в некоторых ситуациях их не хватает, и приходится ставить арматуру большего диаметра или увеличивать толщину конструкции. К тому же любой опытный человек, увидев небрежность конструктора в этом вопросе, может сделать вывод о том, что он не разбирается в деталях расчета, то есть не имеет достаточного опыта в этом вопросе.

Итак, мы рассмотрели все составляющие ленточного фундамента. Надеюсь, что эта статья поможет вам не ошибиться при выборе между экономичностью и надежностью. Удачного строительства!


Какой фундамент лучше всего подходит для моего дома?

Экономичная стена на фундаменте из грунта

Следует ли проводить геологические исследования перед строительством дома или нет?

Усиление ленточного фундамента (75) | Помощь пользователям Tekla

Арматура ленточного фундамента (75) создает арматуру для бетонного ленточного фундамента.

Бары созданы

Использовать для

Не использовать для

Фундаменты, имеющие:

Прежде чем начать

Порядок выбора

  1. Выберите бетон ленточный фундамент.

Используйте Вкладка «Изображение» для определения толщины защитного слоя бетона и хомута компенсировать.

Толщина покрытия

Описание

1

Толщина покрытия (концы полосы)

2

Смещение хомута

3

Толщина покрытия (сверху и снизу)

Используйте вкладку Основные стержни для определения свойств верхней, нижняя, левая и правая полосы.

Длина соединения основных стержней

Длина связи определяет, насколько далеко стержни проходят в соседние конструкции на концах ленточных фундаментов. Использовать Длина скрепления 1 коробка для первого конца фундамента (с желтой ручкой), и ящики Bond length 2 для второй конец основания (с пурпурной ручкой).

Длину связи можно определить отдельно для:

Используйте Вкладка «Хомуты» для определения свойств хомутов и расстояния между ними. тип.

Тип изгиба

Выберите расположение хомута нахлесты в ленточном фундаменте.

Размеры хомута

Описание

1

Толщина крышки (боковины)

2

Внешнее расстояние между основными стержнями и внешними боковыми стержнями

3

Длина перехлеста двойного хомута

4

Длина нахлеста двойных U-образных стержней

Направление изгиба

Опция

1

2

3

4

Наконечник двойного хомута бары

Если вы выбрали двойное стремя стержней, вы можете выбрать концевые формы для стержней из списка.

Опция

Примеры

135 градусов

По умолчанию

90 градусов

Перекрываются

Если вы выберете перекрываются, вы можете ввести длину перекрытия.

Используйте Вкладка «Атрибуты» для определения свойств нумерации стержней и стремена.

Опция

Описание

Префикс

Префикс для номера позиции детали.

Стартовый номер

Начальный номер для номера позиции детали.

Имя

Tekla Structures использует это имя на чертежах и в отчетах.

Класс

Использование Класс к групповому подкреплению.

Например, вы можете отображать арматуру разных классов разными цветами.

BuildingHow > Товары > Книги > Том А > Армирование II > Фундамент > Ленточный фундамент

Каркас однопролетный с ленточным фундаментом, выступающим (за пределы колонн) с обеих сторон

<проект:foundation140>

Ленточный фундамент — это элемент фундамента, который ведет себя одновременно как фундамент и балка.
Ленточный фундамент (перевернутая тавровая балка) ведет себя так же, как и распорные фундаменты, связанные между собой соединительной балкой. Однако из-за того, что фундамент и стенка перевернутой тавровой балки образуют единое тело по всей длине конструкции, инерция системы больше, следовательно, ее поведение более удовлетворительное

Поведение однопролетного каркаса на ленточном фундаменте (без сейсмических нагрузок)

При отсутствии сейсмических нагрузок напряжения грунта распределяются симметрично по всей длине ленточного фундамента. Напряжения грунта выше в районе колонн.

Поведение однопролетного каркаса на ленточном фундаменте (при сейсмических нагрузках)

Во время землетрясения нагрузка на один край выше, что создает более высокие напряжения грунта, в то же время другой край разгружается. При изменении направления сейсмических сил нагрузки на фундаменты переключаются симметрично. Деформации и напряжения, прикладываемые к ленточному фундаменту, велики и постоянно знакопеременные.
Фундамент ведет себя как двусторонняя консоль (закрепленная на стенке ленточного фундамента). Его поведение аналогично поведению настила, поэтому оно требует армирования нижнего волокна, как показано на рисунке ниже.

Поведение фундаментной плиты

Реакция грунта нагружает фундаментную плиту (полка перевернутой тавровой балки) в направлении вверх. Это вызывает деформации нижней поверхности фундамента, которые несет арматура.

Поведение ленточного фундамента при сейсмических нагрузках

<проект:foundation145>

Ленточные фундаменты очень хорошо ведут себя во время землетрясения. В зависимости от направления сейсмических сил сильно нагружается один край. На больших участках ленточного фундамента деформация непрерывно обратная, поэтому требуется сильное армирование как по верхнему, так и по нижнему волокну, особенно в первом и последнем отверстиях непрерывного ленточного фундамента. Для более эффективного поведения краевых зон ленточного фундамента целесообразно удлинить ленточный фундамент за пределы краевых колонн на достаточную длину.

3-D вид армирования ленточного фундамента

<проект: фундамент150>

Поведение этого элемента вполне очевидно, так как основание (т.е. фланец) распределяет приложенные нагрузки к грунту, нагружается реакцией грунта и ведет себя как консольная плита, а стенка фундамента ведет себя как балка.

Детализация армирования ленточного фундамента

Армирование фланца выполняется по тем же правилам, что и для изолированных фундаментов, но с учетом того, что один из его размеров очень длинный.
Армирование стенки выполняется по тем же правилам, что и для соединительных балок. Детали его усиления аналогичны соответствующим деталям усиления ранее упомянутой сплошной соединительной балки.

Армирование ортогонального ленточного фундамента

<проект:foundation160>

В ленточном фундаменте, имеющем стенку и полку одинаковой высоты (т. е. ортогонального сечения), общая высота подошвы (стенки) равна высоте стенки. Единственная разница между обычным ленточным фундаментом и ленточным фундаментом с ортогональным поперечным сечением заключается в том, что последний требует усиления на верхней поверхности «полки».
В случае ленточного фундамента, когда полка и стенка имеют одинаковые размеры, образуется скрытая балка.

Детализация армирования ленточного фундамента с унифицированной полкой-полкой

Детали армирования стены фундамента этого конкретного ленточного фундамента аналогичны деталям армирования ранее упомянутой неразрезной соединительной балки.

Ленточный фундамент, в котором стенка выходит за грань колонны

Колонна сечением 800/250 в общей стене здания частично опирается на ленточный фундамент со стенкой 350/800. Как правило, в местах соединения надстройки или фундамента рекомендуется размещать хомуты в колоннах и балках. Однако с практической точки зрения это трудоемкая процедура, и поэтому предпочтительно в первую очередь размещать стремена внутри колонн.
Если стороны стенки не находятся заподлицо со сторонами колонны (например, стенка шире колонны), требуется дополнительное поперечное армирование. Эта арматура может быть выполнена в виде штатных хомутов балки или дополнительных хомутов в виде шпильки, расположенных, как показано на следующих рисунках.

Армирование стен ленточного фундамента, выходящего за пределы колонны, дополнительными шпильками

После размещения обойм хомутов внутри стенки перевернутой тавровой балки часть стенки, выходящая за пределы колонны, остается неармированной по вертикальной оси. Шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются в отдельной фазе.
Поперечная арматура, расположенная в зоне стыка колонны с балкой, состоит из шпилечных стержней, расположенных последовательно друг за другом. На этом участке вертикальная арматура с тыльной стороны ленточного фундамента обеспечивается продольной арматурой колонны (т.е. из арматуры колонны).

Двустороннее удлинение стенки фундаментной балки

Колонна 800/250 устанавливается по центру балки ленточного фундамента сечением 500/800.

Поперечная арматура, размещенная внутри стенки ленточного фундамента, выходящая за пределы колонны с обеих сторон

После размещения хомутов внутри стен ленточного фундамента части стен, выходящие за пределы колонны, остаются неармированными по вертикальной оси. Арматурные стержни в форме двойной шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются на отдельной фазе.

The transverse

reinforcement

positioned

at

the

column – beam junction

area

,

consists of

bilateral

hairpin

– shaped

bars

subsequently

размещены

один

по

один с обеих сторон балки

.

Расчет железобетонных оснований: ACI 318-14 и IS456

🕑 Время считывания: 1 минута

Железобетонное основание проектируется с учетом нагрузок на колонны и моментов в основании, а также данных о грунте. Эта статья пролила свет на проектирование железобетонных фундаментов.

Содержание:

  • Типы железобетонных фундаментов
  • Важные аспекты проектирования фундаментов
  • Глубина фундамента
  • Размер пьедестала
  • Рекомендации IS 456,90Limit State Design: 200Максимальный изгиб момент в опорах
  • Проверка мощности сдвига для фундаментов
  • Продолжительность развития батончиков в области усилий
  • . Ниже приведены типы фундаментов в порядке предпочтения с точки зрения экономии:

    1. Отдельные фундаменты (изолированные фундаменты)
    2. Комбинированные фундаменты (сочетание отдельных фундаментов)
    3. Ленточные фундаменты с подпорной стенкой, выступающей в роли ленточной балки, где это применимо.
    4. Фундаменты ростверковые типов (а) плитный (б) балочно-плитный.

    Фундаменты кирпичной стены также могут быть спроектированы. Часто цокольные балки служат для поддержки кирпичных стен, а также служат в качестве сейсмостойких связей в каждом основном направлении.

    Важные аспекты проектирования фундаментов

    Фундаменты — это конструктивные элементы, передающие нагрузки от здания или отдельных колонн на землю. Если эти нагрузки должны передаваться должным образом, фундаменты должны быть спроектированы таким образом, чтобы предотвратить чрезмерную осадку или вращение, свести к минимуму неравномерную осадку и обеспечить достаточную защиту от скольжения и опрокидывания.

    Высота подошвы
    • Согласно п. 34.1.3 IS456:2000 и п. 15.7 АКИ 318-14 толщина подошвы по ее краю на грунтах должна быть не менее 15 мм, орк не менее 30 см для фундаментов на сваях.
    • Глубина фундамента ниже уровня земли может быть получена по формуле Ренкина: Где:h: минимальная глубина фундаментаp: полная несущая способность : плотность почвы : угол естественного откоса или внутреннее трение грунта.

    Размер пьедестала

    В случае простых цементобетонных цоколей угол между плоскостью, проходящей через нижний край цоколя и соответствующую кромку соединения колонны с цоколем и горизонтальной плоскостью, определяется выражением. Где: q o:  расчетное максимальное опорное давление в основании опоры/основания в Н/мм 2 характеристическая прочность бетона через 28 дней в Н/мм 2

    Рис.1: размер постамента

    Рекомендации IS 456: 2000, Расчет по предельным состояниям

    Для определения площади фундамента, необходимой для правильной передачи полной нагрузки на грунт, рассматривается полная нагрузка (сочетание постоянной нагрузки, динамической нагрузки и любой другой нагрузки без умножения ее на какой-либо коэффициент нагрузки).

    Максимальный изгибающий момент в фундаментах

    Согласно ACI 318-14, раздел 15.4.1 и 15.4.2, и IS 456: 2000, пункты 34.2.3.1 и 34.2.3.2, изгибающий момент будет учитываться на поверхности колонны, пьедестала или стены и должен определяться путем прохождения через сечение вертикальная плоскость, которая проходит полностью через подошву и по всей площади подошвы или одной стороне указанной плоскости.

    Рис. 2: Максимальный изгибающий момент в фундаменте

    Проверка прочности на сдвиг для фундаментов

    Прочность основания на сдвиг зависит от следующих двух факторов:

    1. Фундамент, действующий в основном как широкая балка, с потенциальной диагональной трещиной, идущей в плоскости по всей ширине, критическое сечение для этого условия должно приниматься как вертикальное сечение, расположенное от лицевой стороны колонны, постамента или стены на расстоянии, равном эффективной глубине фундамента в случае фундаментов на грунтах. Для одностороннего действия сдвига номинальное напряжение сдвига рассчитывается как:

    Где: : напряжение сдвига :коэффициент силы вертикального сдвига b: ширина критической секции г: эффективная глубина , где: расчетная прочность бетона на сдвиг на основе % продольной растянутой арматуры. См. таблицу 61 СП-16)

    Рис. 3: Критическое сечение одностороннего сдвига фундамента

    2. Для двухстороннего сдвига (или двухстороннего изгиба или пробивного сдвига) фундамента при пробивном сдвиге необходимо проверить следующее. Пробивной сдвиг должен быть по периметру на расстоянии 0,5 эффективной глубины от лица колонны или пьедестала. Для двустороннего действия на сдвиг номинальное напряжение сдвига рассчитывается в соответствии с пунктом 31.6.2 стандарта IS456: 2000 следующим образом: Где : напряжение сдвига : периферия критической секции d : эффективная глубина : коэффициент вертикальной поперечной силы Если сдвиговая арматура не предусмотрена, номинальное касательное напряжение в критическом сечении не должно превышать Где: = 0,5 + Bc (но не более 1) Bc: короткий размер колонны или пьедестала / длинный размер колонны или пьедестала Результат уравнения 6 находится в Н/мм 2 Примечание : Общепринято делать основание достаточно глубоким, чтобы не требовалась поперечная арматура.

    Длина развертывания арматурных стержней в фундаменте

    В соответствии с ACI 318-14, раздел 15.6 и IS 456: 2000, пункт 34.2.4.3, критическое сечение для проверки длины разработки в фундаменте должно приниматься в следующих плоскостях:

    • На лицевой стороне колонны, пьедестала или стены, для опор, поддерживающих бетонную колонну, пьедестал или стену.
    • На полпути между центральной линией и краем стены, для фундаментов под каменными стенами.
    • На полпути между лицевой стороной колонны или пьедестала и краем основания с косынками для фундаментов под основаниями с косынками.
    • Все другие вертикальные плоскости, где происходят резкие изменения сечения.

    Усиление фундаментов

    Минимальная арматура в фундаментной плите, указанная в нормах, составляет 0,12%, а максимальное указанное расстояние составляет 3-кратную эффективную глубину или 450 мм, в зависимости от того, что меньше. (пункт 34.3). В одностороннем усиленном основании; двухсторонний усиленный квадратный фундамент; и продольном направлении двустороннего прямоугольного фундамента, арматура, проходящая в каждом направлении, должна быть равномерно распределена по всей ширине фундамента. Однако должна быть центральная полоса, равная ширине фундамента для короткого направления двухсторонних прямоугольных фундаментов. Армирование в центральной полосе должно быть обеспечено в соответствии со следующим уравнением. Где B – отношение длинной стороны фундамента к его короткой стороне.

    Передача нагрузки на основание колонны

    В соответствии с IS 456: 2000, пункт: 34.4, силы и моменты в основании колонны, стен или усиленного основания должны передаваться на вершину опорного основания или фундамента посредством опоры. Давление опоры на нагруженную зону не должно превышать допустимое напряжение опоры при прямом сжатии, умноженное на величину, равную, но не более 2. Где: : опорные площадки для опирания фундамента, который является наклонным или ступенчатым. Фундамент может быть принят за площадь нижнего основания наибольшей усеченной пирамиды или конуса, полностью заключенного в фундаменте и имеющего верхнее основание, площадь, фактически нагруженная и имеющая боковой уклон от одной вертикали до двух горизонталей. : загруженная область у основания колонны. Для конструкции в предельном состоянии указанное допустимое напряжение смятия составляет 45 f ск . Если допустимое напряжение смятия превышено либо в бетоне колонны, либо в бетоне основания, необходимо предусмотреть усиление для развития избыточной силы. Армирование может быть выполнено либо путем удлинения продольных стержней в основании, либо путем установки дюбелей в соответствии с нормами, указанными ниже:

    1. Минимальная площадь удлиненных продольных стержней или дюбелей должна составлять 0,5% площади поперечного сечения поддерживаемой колонны или пьедестала.
    2. Должно быть предусмотрено минимум четыре полосы.

Добавить комментарий

Ваш адрес email не будет опубликован.
