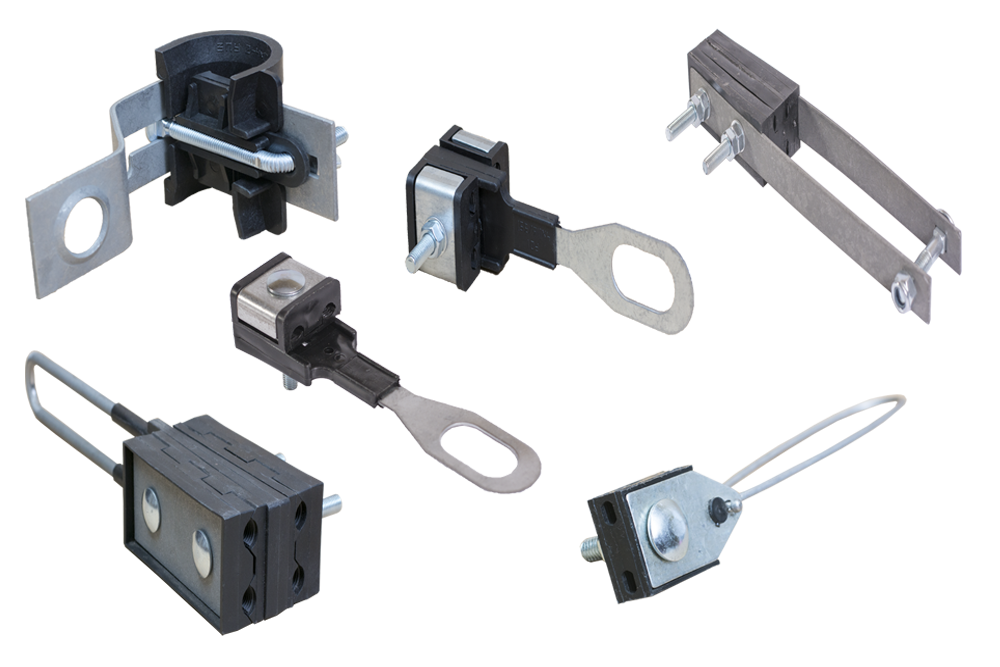

Арматура для СИП-4

Анкерные клиновые зажимы для проводов ввода в дом

Назначение: Арматура для СИП 4. Зажимы натяжные клиновые предназначены для концевого крепления проводов ввода в дом. Особенности: Подвижной клин не требует монтажного инструмента. Удобная дужка позволяет крепить зажим к кронштейнам и крюкам. Зажим РА 2/25 предназначен специально для наиболее применяемого СИП-4 2х16, 2х25.

Маркировка	Аналоги	Сечение, мм2	Предельная нагрузка, даН
PA 2/25	PC 63 TF 8, PA 4, SO 157.1	2х16/2х25	200
PA 25	SO 25, SO 243, PA 25х100, PC 63, F 27	2х16/4х25	220

---

Анкерный зажим для проводов ввода в дом

Назначение: Арматура для самонесущих изолированных проводов, применяется для анкерного крепления 2-х и 4-х жильного СИП на опорах или на стенах зданий посредством стандартных крюков. Особенности: Состоит из щёк зажима, изготовленных из коррозионностойкого алюминиевого сплава, полимерных ультрафиолетовых вставок и дужки из нержавеющей стали. Необходим ключ для затяжки болта. Оснащен съемной скобой.

Маркировка	Аналоги	Сечение, мм2	Предельная нагрузка, даН
PA 2/35	SO 157.1	2х16/2х35	500
PA 4/35	SO 158.1	4х16/4х35	700

---

Анкерно-поддерживающий зажим для СИП-4

Назначение: Применяется для анкерной и промежуточной подвески 2-х и 4-х жильного СИП. Особенности: Универсальная конструкция зажима позволяет легко превратить его в анкерный или поддерживающий зажим поворотом фиксирующего элемента на 900, путем ослабления болта. Рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию. Крепление на крюк.

Маркировка	Аналоги	Сечение, мм2	Предельная нагрузка, даН
PA 216/435	HEL 5505-2, GUKp2	2х16/4х35	1000

---

Анкерно-поддерживающий зажим для СИП-4

Назначение: Применяется для подвески на промежуточных и угловых опорах 4-х жильного СИП. Особенности: Выполнен из полимера высокой прочности. Устойчив к погодным условиям и воздействию ультрафиолетового излучения. Крепление на крюк. Стальное кольцо позволяет увеличить срок службы зажима.

Маркировка	Аналоги	Сечение, мм2	Максимальный угол отклонения
PSP 35	PS 83	2х16/4х35	300

---

Анкерные и поддерживающие зажимы для магистральной четырехпроводной системы СИП без отдельного несущего проводника

Назначение: Применяется для анкерного крепления 4-жильного СИП. Особенности: Зажим крепится на крюках и кронштейнах с помощью единственного болта. Прижимная часть клинового типа является саморегулируемой. Клинья легко раздвигаются благодаря пружине, что облегчает установку проводов.

Позиция	Аналоги	Сечение, мм2	Предельная нагрузка, даН
RPA 425/50	SO 118.425, HEL 5503, GUKo1	4х25/4х50	2000
RPA 450/120	SO 234, PA 4 РА 50-120	4х50/4х120	2500

---

Анкерные и поддерживающие зажимы для магистральной четырехпроводной системы СИП без отдельного несущего проводника

Назначение: PSP 25/120 – применяется для подвески на промежуточных и угловых опорах до 30 о 4-х жильного СИП; PSP 120 – применяется для подвески на промежуточных и угловых опорах до 90о 4-х жильного СИП. Особенности: Универсальный диапазон сечений. Вставка предохраняет жгут проводов от механического повреждения.

Позиция	Аналоги	Сечение, мм2	Предельная нагрузка, даН
PSP 25/120	SO 270, USC 25-120, UPU2	4х25/4х120	1000
PSP 120	SO 136.02	4х50/4х120	1000

Версия для печати

© ВЛ Комплект, 2023

Черный список

КВТ Арматура и инструмент для монтажа СИП, ВЛ

Да, зажим анкерный ЗАН-4 является универсальным, поэтому его можно использовать как для закрепления на опоре провода СИП по средствам натяжения, так и в качестве подвеса на промежуточной опоре. Для того, чтобы подготовить зажим ЗАН-4 для промежуточного крепления, ослабьте фиксирующую часть зажима при помощи болта и поверните крышки корпуса зажима на 90 градусов. Таким образом, вы получите подвес, удерживающий четырех проводную систему СИП.

Кронштейн КАБ-25 рассчитан на рабочую нагрузку 0.8 Кн. Конечно, при желании, вы можете использовать любой зажим для крепления к кронштейну. Однако, зная рабочую нагрузку кронштейна, рациональнее было бы подобрать зажим с соответствующей рабочей нагрузкой, чтобы не платить за это больше. Исходя из таких параметров, наиболее подходящим является зажим анкерный ЗАБ-25.

Спиральные вязки ВС предназначены для крепления провода СИП-3 к штыревым и опорным изоляторам. При желании спиральные вязки ВС в полимерной оболочке также могут быть использованы для монтажа голых, неизолированных проводов.

Все три типа гильз имеют общий функционал: герметичное соединение изолированных проводников СИП. Однако применяются они в различных случаях: – ГСИ-А используются для выполнения абонентских ответвлений от основной магистрали. Они рассчитаны на диапазон сечения от 6 до 25 мм², и в связи с небольшими нагрузками имеют более короткий корпус. Согласно стандарту механическая прочность на разрыв абонентских гильз должна составлять не менее 60% прочности провода СИП. – ГСИ-Ф используются для соединения фазных магистральных проводов сечением от 35 до 150 мм². Эти гильзы длиннее, чем абонентские гильзы ГСИ-А. Их механическая прочность также должна быть не менее 60% прочности провода. – ГСИ-Н применяются для соединения несущей нейтрали – провода, на который приходится основная нагрузка. Поэтому их длина практически в два раза больше, чем у фазных гильз, и они опрессовываются не 6, а 12 раз. В сочетании с тем, что жила нейтрали выполнена из специального более прочного сплава, чем фазные жилы СИП, это дает гораздо большую прочность на разрыв. Поскольку гильзы ГСИ-Н соединяют несущую нейтраль, механическая прочность соединения должна составлять не менее 95% прочности провода. Таким образом, гильзы ГСИ-А, КСИ-Ф и ГСИ-Н не могут быть взаимозаменены.

Конструкция болтовых соединителей, входящих в набор СБТК принципиально отличается от фазных и абонентских соединительных герметичных гильз для СИП. Болтовые соединители крепятся при помощи болтов со срывными головками, изолированные гильзы для СИП опрессовкой при помощи специального инструмента. Абонентские, фазные, нейтральные гильзы имеют встроенный пластиковых корпус и защиту от попадания влаги. В наборах СБТК функция герметизации выполняется при помощи термоусадочных трубок с клеевым подслоем. Набор СБТК может являться функциональной заменой абонентской а фазной изолированных гильз под опрессовку. И те и другие типы соединения выполняются в пролете (без осевой нагрузки). Набор СБТК не может использоваться в качестве замены соединительных изолирующих гильз нейтрали, поскольку не рассчитан на осевую нагрузку.

Да, можно. При подключении СИП к медной шине с помощью НБТК рекомендуем дополнительно использовать переходную алюмо-медную шайбу ШАМ и контактную проводящую пасту.

По-хорошему, бугели и скрепы, не смотря на их одинаковое предназначение (закрепление стальной ленты при монтаже различного оборудования на опорах), должны использоваться в разных ситуациях. Скрепы используются для фиксации ленты на промежуточных опорах, а бугели – на анкерных опорах. Толщина нержавеющих бугелей больше, чем толщина аналогичных скреп. Бугель имеет цельноштампованную конструкцию и зубья на фиксирующей планке, что позволяет ему выдерживать гораздо большие нагрузки, чем скрепам. Таким образом, чтобы не переплачивать следует отталкиваться от того, какой тип крепления требуется в каждом конкретном случае. Само собой разумеется, поскольку бугели обладают более прочной конструкцией, в принципе, их можно использовать во всех случаях.

Сил-20 (КВТ) изготовлена из этиленпропиленового каучука, способного самовулканизироваться при его вытягивании в процессе монтажа. В результате самослипания отдельных слоев, намотанной ленты СИЛ образуется единый монолитный изолирующий слой, обеспечивающий полную герметизацию электрического соединения.

Да, можно. Для того, чтобы превратить наконечник ТАМ (КВТ) в наконечник НИАМ понадобится термоусаживаемая трубка с клеевым подслоем. Трубку нужно усадить на хвостовик наконечника и место соединения наконечника с жилой – для герметизации и защиты места соединения от коррозии.

Нет, производить установку прокалывающих зажимов ЗПО под натяжением нельзя. Конструкцией данного изделия не предусмотрено выдерживание какой-либо осевой нагрузки. В момент установки прокалывающего зажима и далее в процессе его эксплуатации кабель в местах ответвлений не должен быть в натяг, а должен висеть свободно. Для соединения проводов СИП между собой следует использовать герметичные изолированные гильзы, которые специально разработаны с учетом требуемой механической прочности для каждого типа провода.

Ответвление от голого провода к СИП можно сделать при помощи двух типов прокалывающих зажимов: ЗПГО и ПЗА. Конструкция прокалывающего зажима ЗПГО предполагает подключение изолированного провода с одной стороны и неизолированного провода с другой. Плашечный зажим ПЗА (КВТ) также можно использовать для создания ответвления от голого провода к СИП. Однако при монтаже плашечного зажима ПЗА потребуется снять изоляцию с провода СИП, и зачистить конец жилы при помощи кордощетки и только после этого установить плашечный зажим.

Крепеж из стальной проволоки может повредить изоляцию провода при монтаже и в процессе дальнейшей эксплуатации (учитываю погодные условия, ветра и прочее). Стяжка усиленная КСУ состоит из специального материала (полиамид 12), который достаточно пластичен, чтобы не повредить изолирующий слой провода, и в то же время достаточно прочен, чтобы выдержать воздействие ультрафиолетовых лучей и других погодно-климатических условий.

Совсем даже не любые! Лента, использующаяся для крепежа СИП производится из высококачественной нержавеющей стали, и резать ее чем попало – проблематично. В месте реза лента не должна быть изогнута, надорвана, иметь острых кромок. Всего этого можно избежать, используя специальные ножницы НМ-20 «КВТ», предназначенные для резки именно такой ленты. Лезвия специальной формы позволяют с легкостью резать ленту, упор на лезвиях предохраняет ее от перекосов, а изогнутые рукоятки позволяют работать одной рукой. Это один из профессиональных специализированных инструментов, позволяющий делать предназначенную работу на высочайшем уровне.

Действительно, инструмент ИН-20 «КВТ» имеет такую функцию, но он предназначен для обрезки излишка ленты после затяжки. Для предварительной нарезки большого количества заготовок лучше использовать ножницы НМ-20 «КВТ».

Наборы идентичны, просто набор НИС-2 «КВТ» дополнительно комплектуется электронным динамометром модели ЭД-20, а в НИС-3 находится пресс ПГРс-150 СИП с набором соответствующих матриц. Все остальное – это оптимальный набор инструментов и приспособлений, применяющихся для монтажа СИП, в удобной прочной сумке.

В своем роде – да, хотя комплектация набора Жулева и набора НИС-01 «КВТ» несколько отличается. Помимо стандартно одинаковой комплектации, набор НИС-01 содержит некоторые дополнительные необходимые инструменты, отсутствующие в наборе Жулева. В отличие от набора Жулева, набор НИС-01 «КВТ» упакован в удобную, прочную сумку, которую можно носить в руке или вешать на плечо. При наличии большего количества необходимых инструментов, набор НИС-01 «КВТ» почти на 10 килограммов легче набора Жулева, а упаковка гораздо компактнее. Набор НИС-02 «КВТ» комплектуется электронным динамометром модели ЭД-20. Все остальное – оптимальный набор инструментов и приспособлений в удобной прочной сумке, применяющихся для монтажа СИП.

Этот инструмент специально предназначен для затягивания усиленных кабельных стяжек модели КСУ. Эти хомуты шире, жестче стандартных, и с усиленной конструкцией замка. Попробуйте взять такой хомут, и затянуть его руками! Не хватает сил? Пассатижи также не годятся, так как они почти наверняка повредят стяжку! Это и есть ответ на Ваш вопрос.

Нет. Для опрессовки изолированных гильз и наконечников применяются матрицы всего трех размеров, обозначающиеся как Е140, Е173 и Е215, и размеры этих матриц не совпадают с матрицами, которыми комплектуются другие прессы. СИП – очень специализированная вещь, и инструмент, с ним применяемый, тоже специализированный.

Основное назначение динамометра – измерения статического и динамического усилия натяжения. Поэтому производить замеры можно как провода СИП, так и кабеля из сшитого полиэтилена. Главное, чтобы технические характеристики отвечали возможностям прибора.

Установка SIP | Structural Insulated Panel Association

Правильная установка оболочки SIP необходима для обеспечения воздухонепроницаемости и энергоэффективности системы. Индустрия SIP разработала эти рекомендации, чтобы помочь обеспечить высококачественную установку.

• Общие правила обращения и установки SIP – 2 страницы основных советов
• Строительство с использованием SIP: НЕОБХОДИМО ЗНАТЬ кривой обучения и достижения высокой эффективности здания с помощью SIP
• Руководство строителя по структурно-изолированным панелям — подробное иллюстрированное руководство на 332 страницах, описывающее все этапы проектирования SIP и строительства. В соавторстве с инженерами-экспертами отрасли SIP и ученым-строителем Джозефом Лстибуреком

Детали подключения SIP

Нажмите здесь, чтобы загрузить полный набор 27 Детали подключения SIP . Эти чертежи предоставлены SIPA в сотрудничестве с экспертами SIP, чтобы обеспечить принятый отраслевой базовый стандарт. Следуйте техническим чертежам, спецификациям и инструкциям по установке производителя вашего SIP, чтобы обеспечить качество и избежать аннулирования каких-либо гарантий или гарантий производителя.

Включено в схемы:

• Соединения фундамента
• Соединения панелей стены-стены
• Соединения панелей крыши-стены
• Соединения панелей крыши-крыши
• 2-е соединение
• Детали соединения пола 9008
• Дверные и оконные рамы

Основные советы для строительных систем SIP

• HVAC : Не превышайте размеры. Герметичная оболочка здания SIP означает меньшее оборудование HVAC. Нажмите здесь для объяснения зачем SIP-конструкциям механическая вентиляция .
• Сантехника : Проектирование и установка сантехники во внутренних стенах.
• Electric : Упростите работу по электромонтажу с помощью электрических желобов внутри панелей, как это предусмотрено производителем SIP.

Модифицированные изолированные панели (основа для гвоздей)

Модифицированные изолированные панели, также называемые панелями для гвоздей или гвоздями, представляют собой особый тип панелей, предлагаемых большинством производителей SIP. Панели для модернизации похожи на SIP, но с облицовкой из OSB только с одной стороны панели. Панели крепятся снаружи, чтобы сделать старые конструкции более энергоэффективными. Нажмите ниже, чтобы ознакомиться с рекомендациями по установке базы для ногтей и примерами из практики.

Дополнительные сведения о модернизации изоляционных панелей

Дополнительные ресурсы по установке

• Обучение . Ознакомьтесь с вариантами на нашей странице Builder Education .
• Журнал Артикул . Записывать или не записывать
• Видео по установке. Страница Builder Education содержит ссылки на обучающие видеоролики по конкретным темам, таким как интеграция механических систем и планирование площадки SIP. Кроме того, на веб-сайтах производителей-членов SIPA размещены видеоролики о конкретных технических аспектах строительства SIP.

Арматура для монтажа СИП-кабеля от столба к дому: описание

Благодаря своей относительной простоте и надежности провод СИП завоевал свое право на жизнь, и становится безоговорочным лидером. Среди возможных вариантов прокладки воздушной магистрали ему, скорее всего, будет отдан приоритет. Что такое SIP, как он выглядит и каких видов бывает, мы рассматривали в одной из наших статей, а именно: https://my.electricianexp. com/ru/vidy-xarakteristiki-i-razlichiya-provodov-sip.html. Чтобы самостоятельно проложить ВЛ с использованием этого проводника, необходимо ознакомиться с некоторыми нюансами, а также приобрести вспомогательное оборудование и специальные крепления. Далее рассмотрим, какая арматура бывает для монтажа СИП-кабеля от столба к дому.

Вспомогательная арматура для монтажа СИП может быть различного назначения, а именно:

• для соединения жил;
• для подвешивания проводов на опору или анкер;
• для натяжения ВЛ СИП;
• для подключения контактных соединений и ответвлений;
• защитные вспомогательные составы;
• арматура для зубчатых передач;
Спиральная арматура
• .

Рассмотрим их по порядку. Первое, о чем хотелось бы рассказать, это ролики для наматывания проволоки.

При прокладке электролинии необходимо соблюдать осторожность, чтобы не повредить изоляционный слой, не допускать волочения по земле, по веткам деревьев и другим поверхностям. Для этого прибегают к протаскиванию роликов, временно закрепленных на столбах, в местах будущего расположения проволоки.

Для надежной фиксации вспомогательного оборудования на опоре используется металлическая оцинкованная лента.

Для плотного обхвата опоры натяжитель натягивает предварительно отрезанный кусок ленты вокруг стойки, сжимает скобу, плотно фиксируя ее, и отрезает лишнюю ленту.

Крюки крепежные предназначены для быстрого монтажа различной СИП арматуры на опоры, столбы и фасады зданий. Они отличаются типом крепления.

Качественные ножницы, не оставляющие перекосов, острых краев и кромок, пригодятся для ровного разрезания металлической ленты. Они позволяют выполнять резку одной рукой быстро и качественно, что, безусловно, ценится при работе на высоте в стесненных условиях.

Для компенсации скручивания и предотвращения появления петель на проводе СИП, а также для предотвращения скручивания можно использовать такое приспособление, как вертлюг, которое используется при монтаже.

Для того чтобы намотать провод по роликам, необходимо протянуть по ним трос и соединить его с тросом, не допуская повреждений и узлов. Это можно сделать с помощью специальных стягивающих чулок. Плетение чулка выполнено таким образом, что при его натягивании создается обширная площадь контакта и не повреждается изоляция проводника.

Лебедка предназначена для натяжения проводов и устранения провеса ВЛ. Использование этого приспособления совместно с динамометром позволяет правильно установить натянутый провод ВЛ.

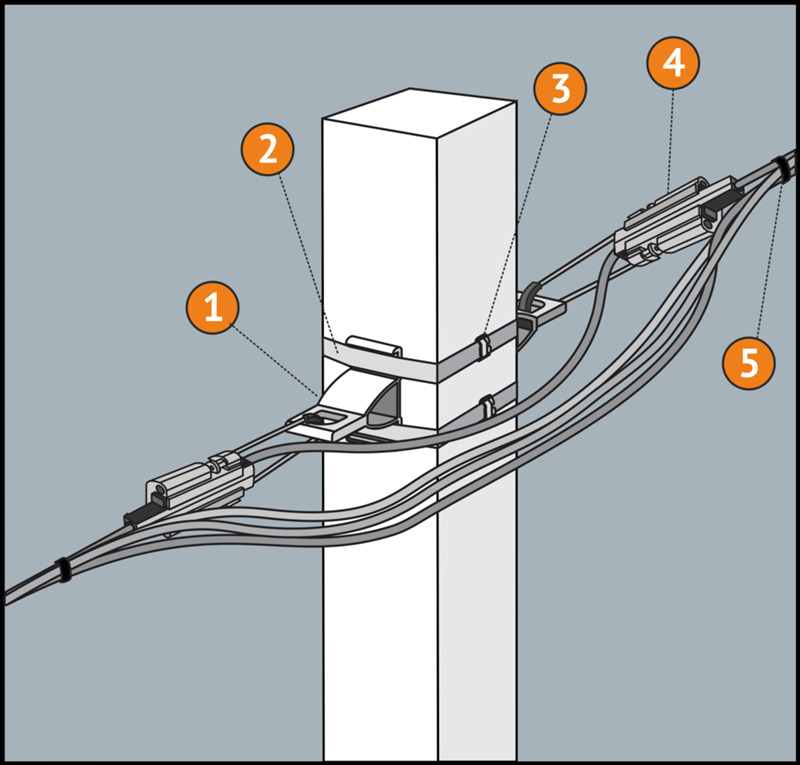

Для подвешивания и фиксации натянутого провода используются специальные монтажные скобы. При использовании СИП с изолированной несущей нейтралью применяется зажим гром-лягушка.

Изготовлен из материала, стойкого к воздействию окружающей среды. Также при монтаже СИП нам понадобится анкерная и опорная арматура в зависимости от места использования (опора или фасад здания) и другие участки ВЛ и ответвления от нее.

Перед установкой муфт на провод необходимо отделить подготовленную жилу от жгута СИП. Для этого имеется разделитель фаз – клин специальной формы, выводящий жилу на нужное расстояние, облегчающее установку ответвительных зажимов.

Для подключения к проводу СИП используются зажимы-переходники двух типов. Отводные и прокалывающие зажимы. Первые используются для магистральных равноценных ветвей. Зажим состоит из трех пластин, между которыми зажимаются токопроводящие жилы. Его еще называют «орехом». Как использовать гайку для соединения проводов, мы рассказали в отдельной статье.

Для соединения ответвлений от ствола используйте прокалывающие хомуты. При выборе компрессов нужно знать сечение ствола и ветвей, исходя из этого делать выбор.

Для опрессовки наконечников, концов провода СИП, которые могут быть вставлены во вводную или регистрационную плату, может понадобиться пресс для опрессовки наконечников и специальные плашки. С этим устройством контакт сердечника с наконечником получается максимально качественным.

Помимо всей вышеперечисленной арматуры, необходимо наличие специальной защитной смазки (НИЛЭД), препятствующей увеличению переходного сопротивления, а также не допускающей появления оксидной пленки на алюминиевом проводе.
