Линейная арматура. Выбор линейной арматуры при проектировании воздушных линий электропередачи
Типы линейной арматуры
Линейную арматуру (рис. 2.23), применяемую при закреплении проводов в гирляндах изоляторов, делят по назначению на четыре основные вида :

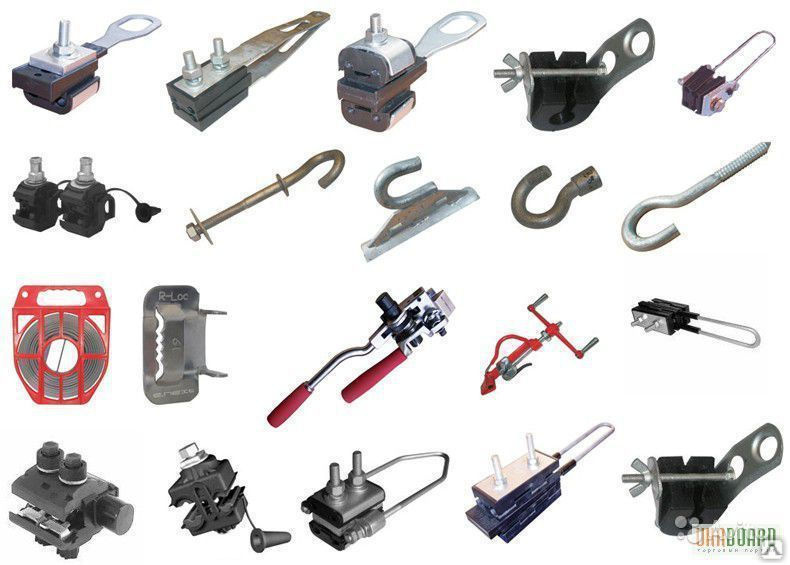

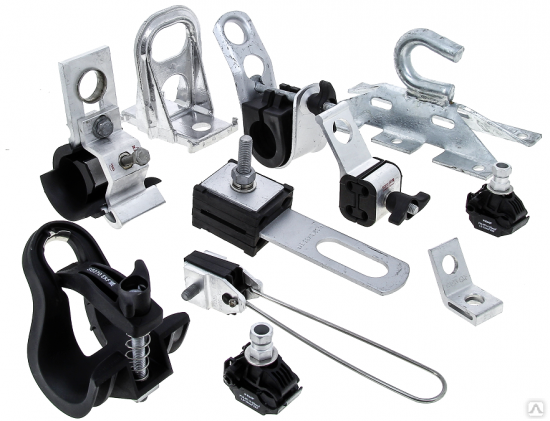

Рис. 2.23. Линейная арматура
1) зажимы, служащие для закрепления проводов и тросов.

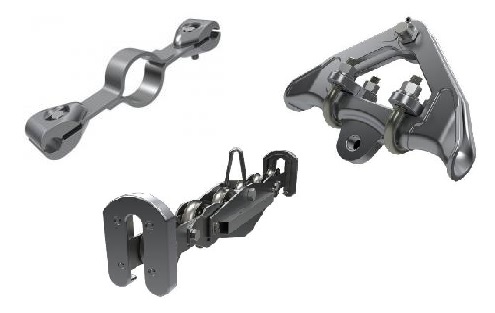

На опорах промежуточного типа подвешиваются поддерживающие зажимы (рис. 2.24).
Рис. 2.24. Поддерживающий зажим
Они состоят из лодочки, в которую укладывается провод, плашек и болтов для закрепления провода в лодочке, пружин и кронштейнов для крепления зажима в гирлянде.
В зависимости от прочности закрепления провода, поддерживающие зажимы подразделяются на 4 вида:
Глухие зажимы. В глухом зажиме провод или трос в случае обрыва в одном из пролётов, как правило, не вытягивается из зажима и тяжение провода или троса, оставшегося необорванным, передается на промежуточную опору.
Зажимы с ограниченной прочностью заделки. Зажимы этого типа, применяются на воздушных линиях электропередачи 500 кВ. В случае обрыва провод протягивается в зажиме и приспускается. За счет этого продольные нагрузки на промежуточную опору уменьшаются. Однако опыт эксплуатации таких зажимов не вполне удовлетворителен, так как при протягивании через зажимы наблюдаются повреждения отдельных проводов фазы;
Многороликовые подвесы. Многороликовые подвесы (рис. 2.25) по существу не являются зажимами, так как провод может свободно перекатываться по роликам при разности тяжений в смежных пролётах.
Рис. 2.25. Многороликовый подвес
Многороликовые подвесы применяются для крепления проводов сечением, равным или больше, чем 300 мм и тросов на промежуточных опорах больших переходов. Защита сталеалюминиевых проводов от излома отдельных проводов фазы обеспечивается гибкими муфтами-протекторами, которые насаживаются на провода на участках возможного их перемещения.
На анкерных и анкерно-угловых опорах натяжение и крепление проводов осуществляется с помощью натяжных зажимов. В зависимости от конструкции и способа монтажа натяжные зажимы подразделяют следующим образом:
Клиновые натяжные зажимы. Клиновые зажимы применяются для подвески стальных тросов;

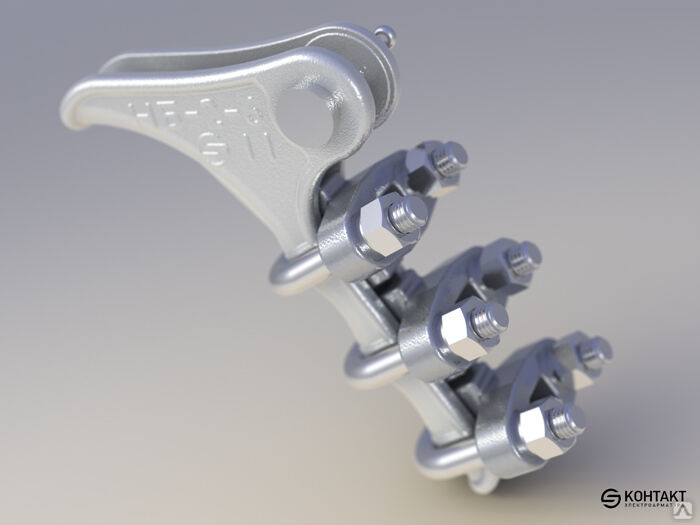

Болтовые натяжные зажимы. Болтовые натяжные зажимы (рис. 2.26) применяются для монтажа проводов сечением 35 – 300 мм*.
*сцепная арматура.
Рис. 2.26. Болтовой натяжной зажим
Они состоят из корпуса, натяжных болтов с гайками, прокладок из алюминия и плашек;
Прессуемые натяжные зажимы. Прессуемые натяжные зажимы (рис. 2.27) применяются для монтажа проводов сечением 300 мм2 и более.
Рис. 2.27. Прессуемый натяжной зажим
Они состоят из стального анкера, в котором опрессовывается стальной сердечник провода и алюминиевого корпуса, в котором опрессовывается алюминиевая часть провода со стороны пролёта.
Недостатком такого вида зажимов является необходимость разрезать провод для опрессовывания;
Сцепная арматура подразделяется следующим образом:

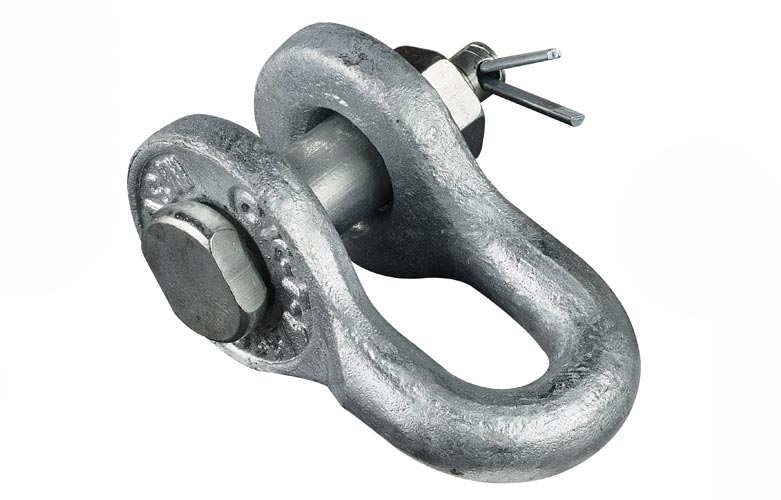

скобы, служащие для перехода с шарнирного соединения на соединение типа «палец-проушина» и изменения расположения оси шарнирности;
серьги, соединяемые, с одной стороны, со скобой, а с другой – с шапками изоляторов;
ушки, служащие для соединения стержней подвесных изоляторов с другой линейной арматурой;
промежуточные звенья, которые предназначены для увеличения и регулирования длины подвески, перехода от одного вида соединения к другому;
- защитная арматура.
Защитная арматура предназначена для защиты изоляторов, проводов, тросов от электрических и механических повреждений. К защитной арматуре относят:
распорки, служащие для обеспечения постоянства воздушных промежутков между проводами, между фазой и стойкой опоры, между проводами фазы;
балласты, применяемые для уменьшения влияния ветровых нагрузок на провода промежуточных опор, расположенных во впадинах;
муфты, предназначенные для защиты провода от повреждения при соприкосновении с арматурой;
гасители вибрации, устанавливаемые на проводах и тросах для защиты последних от вибрации;
- соединительная арматура.

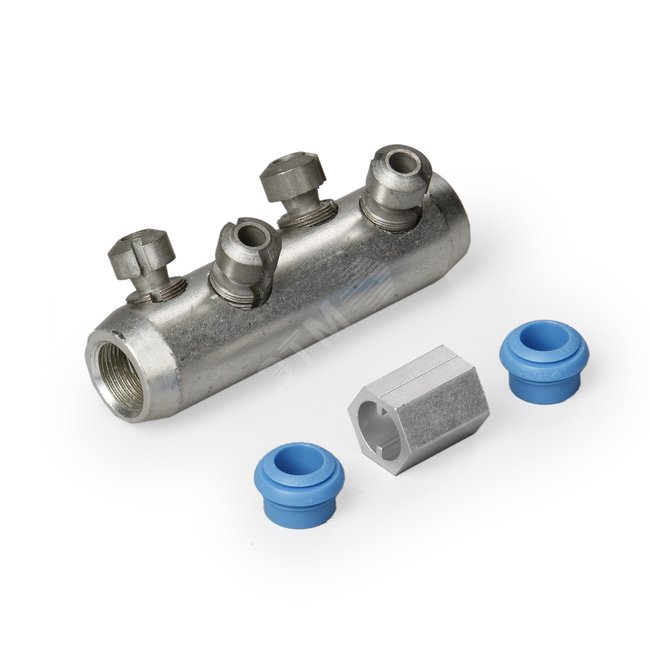

Соединительная арматура предназначена для соединения проводов и тросов воздушных линий электропередачи. К соединительной арматуре относятся: овальные, плашечные, прессуемые, клыковые, петлевые и заземляющие зажимы.
Выбор линейной арматуры производится в соответствии с выбранным типом изоляторов [6]. Например, если изоляторы имеют электромеханическую разрушающую нагрузку 60 000 Н, то они должны сопрягаться с арматурой, гарантированная прочность которой составляет 60 000 Н. Поддерживающие зажимы для линий 35 – 330 кВ принимаются во всех случаях глухие, а для линий 500 кВ – глухие или с ограниченной прочностью заделки. Натяжные зажимы выбираются в зависимости от площади поперечного сечения проводника.
- Назад
- Вперёд
Линейная арматура для вл, лэп и сип
Разъединители
Зажим прокалывающий
Стяжной хомут
Зажим ответвительный
Зажим соединительный автомат.
Зажим плашечный
Звено промежуточное
Ушко
Серьга
Зажим анкерный
Колпачок
Зажим для наложения защитного заземления

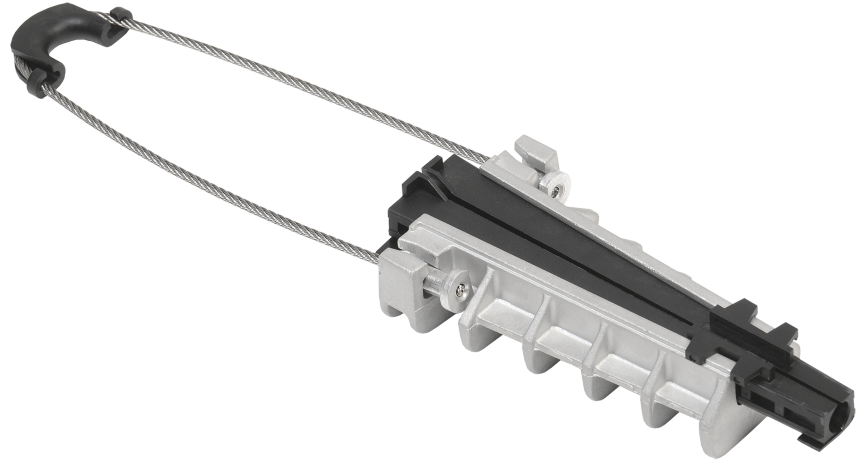

Анкерные зажимы для СИП-4
