Арматура А1 (А240) – что это и её характеристики

27.08.2021

Любые монолитные бетонные конструкции нужно армировать, чтобы увеличить их прочность и упругость. Для этого в строительстве используют арматуру с периодическим профилем разных классов. Из нее сваривают сетки, монтируют пространственные каркасы, где роль рабочих напрягаемых стержней выполняет профильная сталь А400-А1000. В усилении бетонных конструкций много арматуры выполняет вспомогательную функцию, распределяет нагрузки, фиксирует рабочие стержни каркасов и сеток в проектных позициях. Эту работу выполняет арматура из стали класса А240 (А1).

Что такое А1, характеристики

Выпуск регламентирует ГОСТ 34028-2016, здесь есть данные о составе стали, профилях, размерах диаметров, весе, пределе текучести, сопротивлении разрыву.

Маркировка АI, АII, AIII устаревшая. Производители ввели новую классификацию, по ней AI называется А240, AII называется А300, AIII – А400, так далее. Поменялись только названия, остались прежними химический состав, ее вес, диаметры.

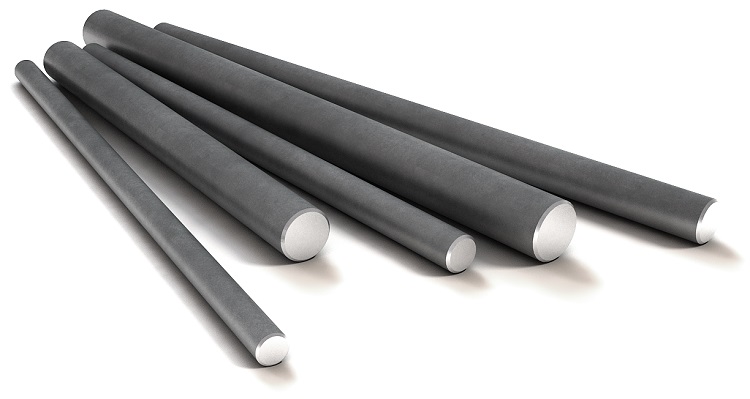

Арматура А1 это прут из металла без периодического профиля, с гладкой поверхностью. Производится горячим прокатыванием, за которым следует низкотемпературный отпуск. Обе обработки проката дают ей пластичность, снижают хрупкость, в то же время сохраняют прочность, оставляют гладкой поверхность.

Выпускается прокат с широким диапазоном диаметров от малых 6 мм до самых больших 40 мм, заданной длиной стержня 6, 9, 12, 18 метров либо немерной длиной с наличием отрезков. Если надо, можно заказать прутки другой мерной длины.

При диаметре до 12 мм, А1 выпускается в прутках или смотанная в бухты, а если диаметр больше, то ее выпуск в прутках.

Класс а1, наравне с другими классами выпускаются с точными параметрами по ГОСТу, это отмечается в маркировке. Например, 12 А1 ГОСТ 34028-2016

означает:

  • А – арматурный прокат, горячекатаный;
  • d = 12 мм;
  • сталь класса а1 (а240), предел текучести равен 240 (235) Н/мм. кв.;
  • сделанный по обозначенному ГОСТу.

Качественный арматурный прокат, способный нести нагрузки, с ровной гладкой поверхностью без трещин, плен, повреждений. Местами может быть атмосферная ржавчина.

При расчете железобетонных конструкций, учитывают точный вес армирования (напрямую зависит от диаметра прутка). Если взять диаметр на две позиции больше, это увеличит прочность, но сильно нарастит вес конструкции, плюс ее цену.

Вес 1 метра:

  • d8 мм – 0,40 кг,
  • d12 мм – 0,89 кг,
  • d16 мм – 1,58 кг.

* Значения округлены до сотых.

Для А1 идет сталь высокого качества, низкоуглеродистая с малым процентом легирующих добавок – низколегированная:

  • Ст3кп – кипящая низкоуглеродистая,
  • Ст3пс – полу спокойная низкоуглеродистая,
  • Ст3сп-спокойная низкоуглеродистая.

Эти 3 вида содержат от 0,14–0,22% углерода, марганца 0,3–0,7%, кремния 0,05% для кипящей и 0,05-0,3% для полуспокойной и спокойной стали. Такое сочетание углерода и добавок дает этому классу преимущества в физических и химических свойствах:

  • хорошая свариваемость, гибкость, прочность делают возможным применение А1 во многих видах каркасов и сеток как вспомогательных, распределительных стержней, крепежных элементов;
  • устойчивость к коррозионному растрескиванию и к воздействию химически активной среды.

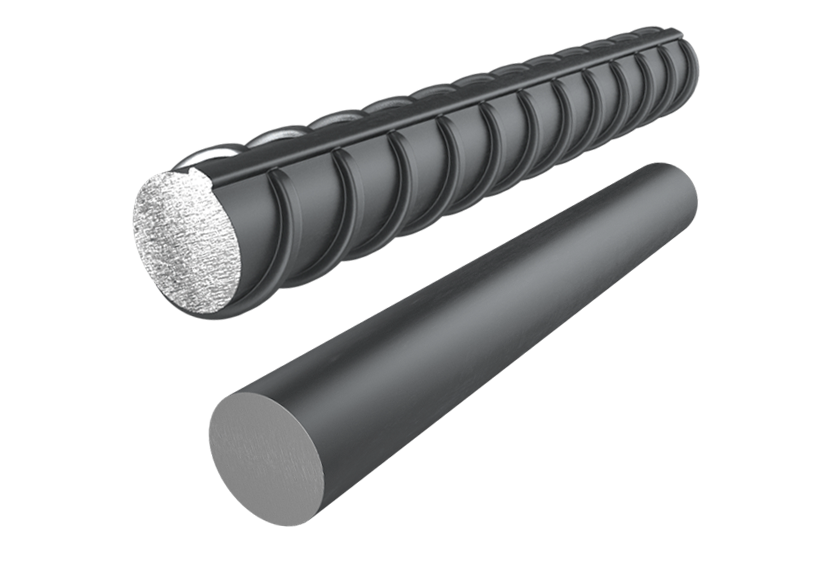

А1, отличия от А3

Оба класса активно используют в строительстве. Перед тем как купить арматуру, надо учесть различия и преимущества каждого из них. Отличительные качества этих двух видов проката обусловлены их химическим составом – разным процентным содержанием легирующих веществ, также способом производства.

Приведем сравнение:

  1. Отсутствие рифления у прутков АI, они имеют гладкую ровную поверхность. А3 имеет рифление, которое создает условия для хорошей адгезии с бетоном, что необходимо при производстве железобетонных изделий.
  2. Для выработки АI идет низколегированная и низкоуглеродистая (Ст3кп, Ст3пс, Ст3сп), содержание С здесь до 0,22 %, Si до 0,3 %, Mn до 0,7 %.

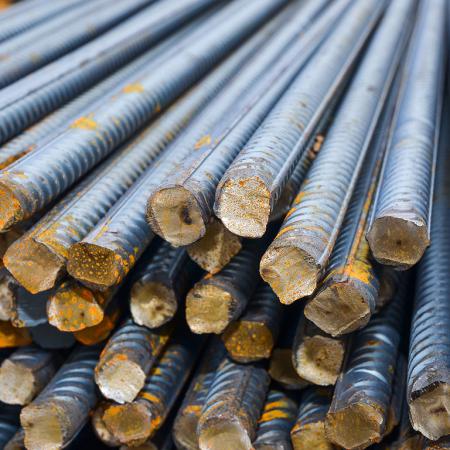

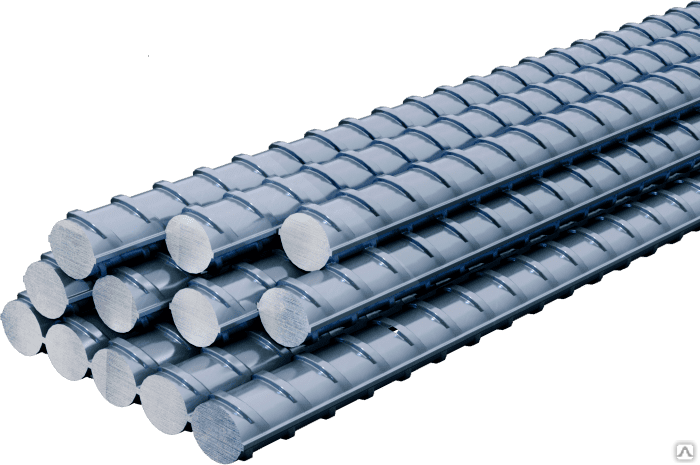

Для А3 идет сталь с увеличенным содержанием углерода – 0,29- 0,37. Увеличен также процент Mn до 1,6 % и Si до 0,9 %. У АI углеродный эквивалент ниже, значит свариваемость у нее лучше, шов получается пластичный, без холодных трещин. Углеродный эквивалент у А3 выше (0,62-0,64 %), значит свариваемость у нее хуже, шов получится более хрупкий.

  1. Химический состав влияет на прочность, которая у А3 (А400) выше, ее характеризует предел текучести 390 Н/мм кв., также перед разрушением ее сопротивление 590 Н/мм кв. У А240 эти два показателя ниже 235 Н/мм кв. и 373 Н/мм кв. соответственно.
  2. А3 не устойчива к коррозии, ее не применяют в бетонах с активными добавками, для помещений с влажной и активной химической средой. АI, напротив, устойчива к коррозии, к воздействию химических элементов.
  3. Цена гладких стержней ниже, чем с периодическим профилем.

Преимущества

Прочность. Хотя у А240 самый низкий предел текучести и сопротивление на разрыв из всех видов стержневого проката, все же это металлическая арматура, поэтому имеет определенную прочность. Чем больше её диаметр, тем она прочнее. Хорошо выдерживает нагрузки на сжатие и растяжение, работает многие десятилетия эксплуатации. Именно этот вид проката идет на монтаж хомутов для каркасов, анкеров, крепежа.

Свариваемость. Легко сваривается за счет низкого содержания легирующих веществ и гладкой поверхности. Прутья гибкие, пластичные, поэтому есть возможность их монтажа для фиксации пространственного каркаса.

Устойчивость к коррозии. Монтируют в местах где постоянно есть влага и агрессивное действие химических веществ: производственные цеха, заводы по переработке нефтепродуктов, склады, цеха по выпуску химической продукции.

Область применения

Из-за отсутствия периодического профиля на поверхности и прочности ниже, чем у других классов стали, а240 не применяют как основную напрягаемую арматуру. Ее цель нести вспомогательные, распределительные нагрузки в пространственных каркасах. Из нее делают хомуты, анкера и крепеж, чтобы удерживать рабочие стержни на позициях каркасной конструкции. Ее свойства отвечают расчетам каркасов для несущих стен, тяжелых опор, колонн, строительных бетонных блоков.

  • Может быть заготовкой для профилированной В500.
  • Идёт для выделки крепежные соединения (заклепки, болты).
  • Из нее монтируют ограждения, теплицы, клетки, вольеры.

Назад ко всем статьям

разница между кругом и арматурой

  • Характеристика арматуры А1
  • Характеристика стального круга
  • Какую сталь круглого сечения выбрать

Гладкая арматура класса А1 или А240 и круг стальной внешне очень похожи, но производство регламентируется разными стандартами, устанавливающими эксплуатационные характеристики, марки стали, обязательные параметры качества.

Арматура А1 выпускается в виде гладких стержней из марок Ст3кп, Ст3пс, Ст3сп по стандарту ГОСТ 5781-82. Индекс раскисления указывает на качество: кипящий металл (кп) содержит много примесей, имеет рыхлую структуру, в то время как полуспокойная и спокойная стали требуют более тщательной очистки, изделия проходят низкотемпературный отпуск.

Основные требования к готовой продукции: предел текучести = 240 Н/мм², испытания на изгиб в холодном состоянии.

Круг стальной горячекатаный (пруток) ГОСТ 2590-2006 изготавливают из углеродистых сталей обыкновенного качества, качественных и легированных сплавов. Сортамент включает в себя диаметры от 5 до 270 мм (по согласованию с потребителем до 330 мм), прокату присваиваются классы точности и кривизны.

Разница между кругом и арматурой:

  • Марки стали: для армирования подходит недорогая Ст.3 в то время как прутки широко применяются в промышленности и производятся из сплавов с разными свойствами.
  • Термообработка: арматурные стержни должны сохранять эластичность, легко гнуться, круг, напротив, служит заготовкой для деталей, которые впоследствии проходят термическую обработку согласно заданным параметрам, пластичность требуется только на этапе производства.
  • Точность: для прутков предусмотрено несколько классов точности, к арматурным стержням А1 требование не предъявляются.

Основные отличия обусловлены областью применения. Арматурные прутья А1 — наименование строительного металлопроката, определение “круг” объединяет большое число наименований металлопроката с рядом свойств и характеристик.

Катанка по ГОСТ 30136-95 производится из сталей обыкновенного качества Ст0, Ст1, Ст2, Ст3 с любым индексом раскисления и предназначена для изготовления проволоки с одностадийным или двухстадийным охлаждением.

Характеристика арматуры А1

Марка Ст3 отличается гибкостью и эластичностью, из проката вяжут сетки, используют для связывания арматуры более высоких классов, для укрепления стяжек, штукатурок и дорожного покрытия и армирования некоторых наименований ЖБИ. Стандарт допускает наличие неровностей, наплывов, ржавчины, рябизны, но дефекты, снижающие прочность — исключаются.

Основные свойства:

  • Относительное удлинение при разрыве: 25%;
  • Сопротивление разрыву: 373 Н/мм²;
  • Типоразмеры: 6-40 мм;
  • Свариваемость без ограничений.

При расчетах учитывается площадь сечения профиля, вес и длина. Прутья диаметром 6-20 мм при проведении испытаний изгибают на 180⁰ вокруг оправки с таким же размером сечения. Для остальных типоразмеров проверку проводят с оправкой 4d (номер стержня умножают на 4).

Благодаря своей упругости марка А1 применяется во всех масштабных сооружениях и монолитных конструкциях, испытывающих переменные нагрузки: плотины, мосты, тоннели, шахты, аэродромы. Ст3 устойчива к коррозии, поэтому целесообразно применять стержни для возведения легких конструкций, навесов, заборов, техоснастки и решения других задач, где используется эта марка стали.

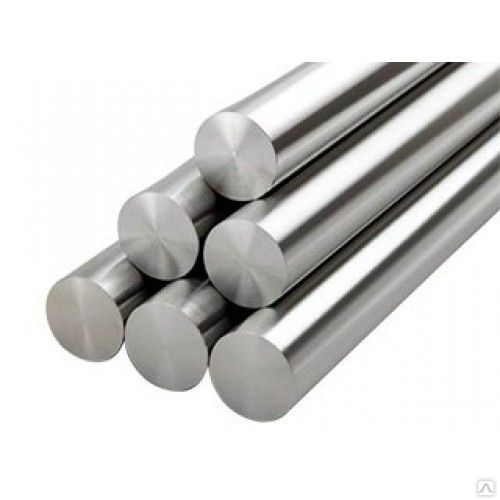

Характеристика стального круга

Катанка ГОСТ 30136-95 — это стальная проволока диаметром 5-9 мм из сталей обыкновенного качества. Регламент ограничивает массовую долю вредных примесей в зависимости от способа раскисления, дефекты, кроме окалины, не допускаются.

Стальной круг ГОСТ 2590-2006 производят из углеродистых сплавов следующего назначения:

  • Инструментальные — с высокой твердостью;
  • Конструкционные — прочные стали с хорошей свариваемостью;
  • Рессорно-пружинные — с большим пределом текучести;
  • Специальные — с различными требованиями.

В зависимости от задач поверхность обрабатывают травлением, шлифованием, обточкой, обкаткой. Области применения:

  • В качестве заготовок для холоднокатаных прутков;
  • Для деталей: поршней, шестерней др.;
  • Изготовление крепежей, шайб, болтов, заклепок;
  • Производство пружин, рессор;
  • Для заземления трубопроводов;
  • Для бытовых нужд: сварные ограждения, вешалки, мебельная фурнитура.

Полуфабрикаты стоят больше, чем арматурные стержни, поэтому редко применяется для укрепления строительных конструкций. К прокату предъявляют требования прочности, свариваемости, коррозионной стойкости в агрессивных средах и др.

Какую сталь круглого сечения выбрать

Разница между кругом и арматурой заключается в том, что стержни применяются преимущественно в строительстве, где эффективно выполняют распределительную и укрепляющую функцию, пруток используется в основном, в промышленном производстве. Полуфабрикат обрабатывают на режущих, фрезерных и точильных станках, изготавливают детали для машиностроения, станкостроения, нефтегазовой и энергетической отрасли.

Отличие катанки от арматуры А1 в диаметрах и способах термообработки и марках стали. Из обоих видов проката производят вязаные армирующие сетки, но сортамент катанок включает в себя изделия из сплавов Ст0-Ст5, А1 изготавливают только из Ст3.

При выборе стали с круглым сечением необходимо руководствоваться задачами и техническими требованиями для того или иного проекта.
