особенности, область применения и преимущества гладкой арматуры

Согласно классификации, принятой на международном уровне, арматуру А1 принято обозначать как А240. Это материал горячекатаного проката, который упаковывают и складывают в прутки и мотки.

Специалисты отмечают, что арматура А240 должна соответствовать нормативам ГОСТ 5781-82. Это гладкая арматура, а что касается отклонений по диаметру профиля и геометрии проката, их погрешности также прописаны в ГОСТ.

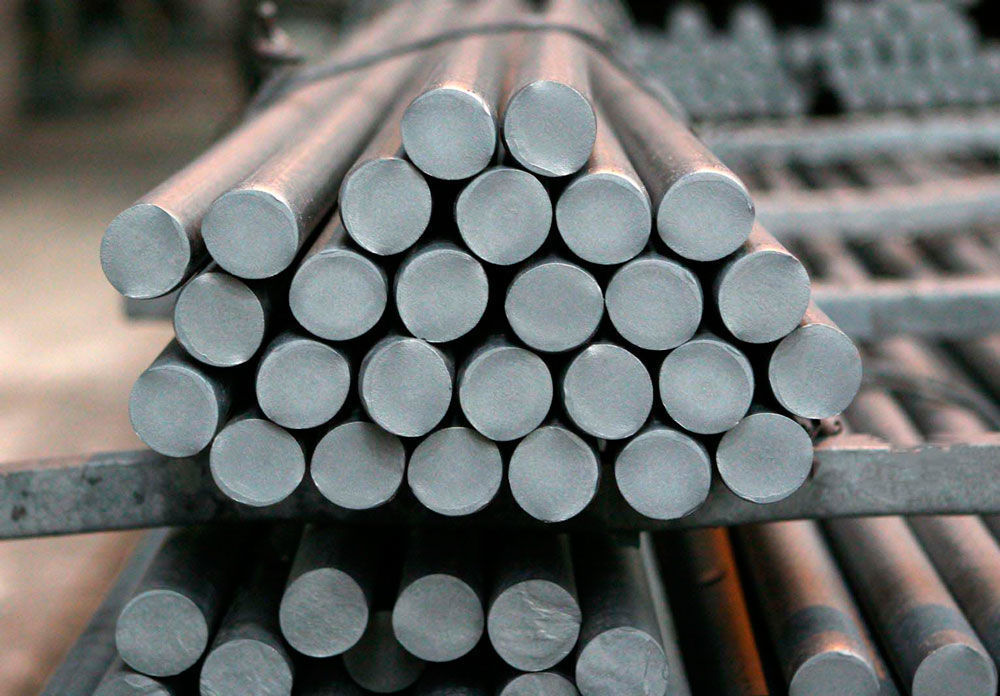

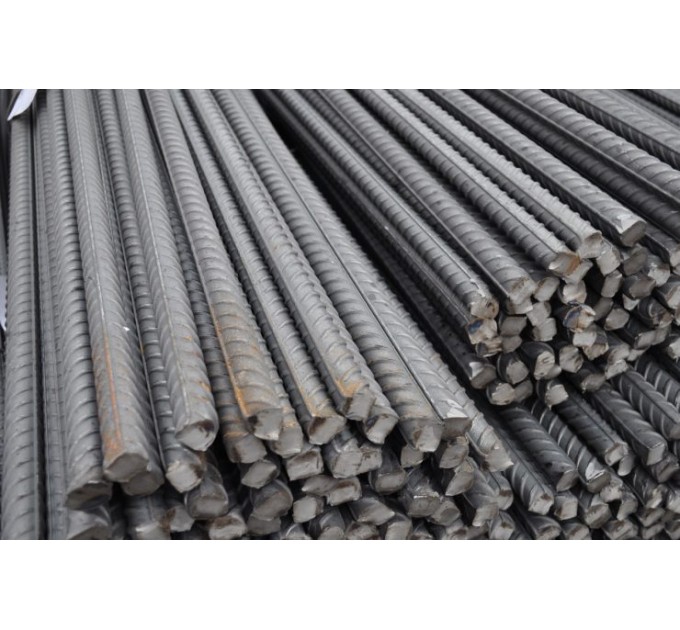

Она выглядит в виде гладких прутов с округлым сечением, без выступов и штрихов. Стержневая ось часто выполнена с продольными рёбрами. Их наносят с целью улучшения контакта и сцепления с бетоном.

Материалом для изготовления арматуры класса А1 служит, в основном — углеродистая сталь. Реже используют низколегированные виды стали с добавлением других элементов, например: марганца и хрома.

С учётом химических особенностей арматура А240 сильно отличается от А400. Она прекрасно выдерживает тяжёлые условия эксплуатации в виде агрессивных сред — таких как природный газ и хлор.

Иногда арматуру упрочняют термическим путём, нанося на неё маркировку в виде буквы Т. Понятие упрочнённой вытяжки, в свою очередь, обозначают маркировкой В. На массу и габариты изделий влияет диаметр прутка, составляющий от 6 до 40 мм. В итоге стержень может иметь мерную длину от 6 до 12 м.

Арматура А1 (А240): основная область использования

Когда изготавливают прочные конструкции из железобетона (ЖБ-конструкции), главная задача, возлагаемая на арматуру А1 — формирование петлевых элементов, предназначенных для того чтобы тяжёлые и крупные ЖБ-элементы можно было зафиксировать на подъёмном устройстве и с его помощью установить на объект.

Кроме того, применяя прутки класса А240:

• соединяют главный пакет арматур: например, А500С;
• делают заготовки для других арматур (В500. При её изготовлении используют холоднодеформированный метод, а само изделие применяют для того, чтобы каркас небольших изделий из железобетона был прочнее).

Использование арматуры А1 — своего рода инновация, благодаря которой строительство становится почти безотходным. С помощью этого материала армируют: потолки, стены, домовые перекрытия и конструкции промышленного назначения.

Также её применяют на химических предприятиях и при строительстве нефте и газопроводов.

Очевидные особенности арматуры А240

Поскольку поверхность у неё гладкая, соединять элементы друг с другом при сварке гораздо быстрее и проще. Конечно, без появления стали, деформации и коррозии в местах соединения не обойтись, но это не мешает широкому использованию при строительстве именно такого метода.

Несмотря на то что с течением времени материал изнашивается, показатели прочности у него, всё же, очень высоки, так как изготавливают арматуру А240 из Ст3 — высокоуглеродистой стали.

Именно поэтому арматура стойко выносит:

• изгибы;
• растяжения;
• сжатия.

Таким образом она исправно служит многие годы.

Итак, арматура А1 (или, согласно с недавних пор новой классификации, А240) — отличный материал, пользующийся огромным спросом в любой строительной сфере. Сегодня арматуру А240 используют везде, где применяется и обычный металлопрокат из стали марки Ст3. Она прекрасно подойдёт для изготовления фундамента ленточного типа или плотины. Что касается цены на разные изделия, она доступна, а ассортимент товара всегда представлен в оптимальном объёме.

Арматура класса А1 (круг), гладкая (ГОСТ 5781-82) « Металлобаза Ставрополь | Порезка | Доставка

Арматура А1 — гладкая арматура

МЕТАЛЛОБАЗА ПРЕДЛАГАЕТ

НАИМЕНОВАНИЕ	РАЗМЕР	ЦЕНА ЗА ТОННУ
Кругляк А1 6	6м	Уточняйте по телефону или в прайс-листе	ЗАКАЗАТЬ
Кругляк А1 8	6м	Уточняйте по телефону или в прайс-листе	ЗАКАЗАТЬ
Кругляк А1 10	6м	Уточняйте по телефону или в прайс-листе	ЗАКАЗАТЬ
Кругляк А1 12	11,75м	Уточняйте по телефону или в прайс-листе	ЗАКАЗАТЬ
Кругляк А1 14	11,75м	Уточняйте по телефону или в прайс-листе	ЗАКАЗАТЬ
Кругляк А1 16	11,75м	Уточняйте по телефону или в прайс-листе	ЗАКАЗАТЬ
Кругляк А1 18	11,75м	Уточняйте по телефону или в прайс-листе	ЗАКАЗАТЬ

ОПИСАНИЕ

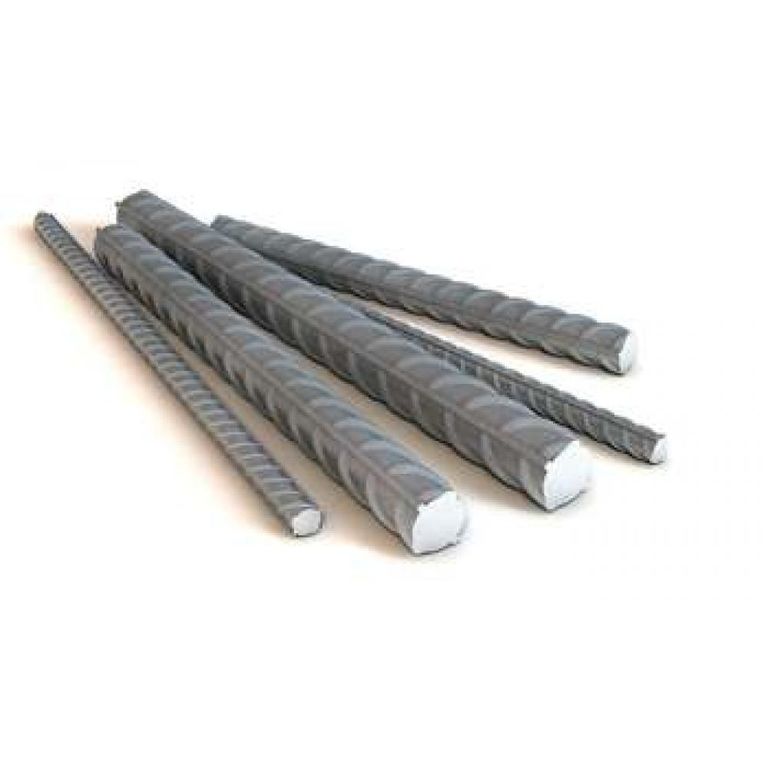

Арматура А1 — гладкая арматура

Качественные характеристики, которые имеет арматура А1, определяются по стандартам ГОСТ 5781-82. Применяется она при монолитном строительстве или изготовлении железобетонных изделий. Арматура А1 имеет широкое применение в различных отраслях промышленности. При возведении построек с тонкими стенами нет необходимости прибегать к использованию рифлёной арматуры. С задачей укрепления таких конструкций отлично справится арматура гладкая А1, используемая также и для создания каркасов неосновных элементов зданий.

СФЕРА ИСПОЛЬЗОВАНИЯ

Развитие строительной отрасли требует разработки новых материалов, отвечающих современным требованиям. Обеспечение прочности фундаментов, каркасов зданий связано с применением специальных элементов, которым посвящен материал статьи. Арматура – это неотъемлемая часть железобетона, компенсирующая растягивающие напряжения.

Для железобетонных сооружений и изделий применяют стальные элементы, объединенные каркасами, обладающими повышенной прочностью при воздействии растягивающих усилий. По виду применяемого материала существуют также неметаллические виды арматуры, используемые для специальных целей.

В различных типах железобетонных изделий применяется стальная арматура для бетона, параметры которой определяются на проектной стадии. Она отличается прочностными характеристиками, химическим составом, технологией производства, диаметром, профилем, принципом использования.

ИНТЕРЕСНЫЙ ФАКТ

Самый маленький “небоскрёб” на планете построили в США городе Уичито — Фолс. Еще в начале двадцатого века недалеко от небольшого городка началась добыча черного золота т.е нефти, и естественно, число жителей резко начало прибавляться. Вследствие активного потока эмигрантов резко встала жилищная проблема. Один из местных инженеров, пытаясь решить данную проблему, предложил проект интересного небоскреба, по проекту которого его высота должна была быть около 146 метров. Стройка началась. А самое интересное, что никто из строителей и руководителей даже и не заметил, что в проектных документах есть опечатка — высота строения была прописана не футах а в дюймах. И на конец долгожданный “небоскрёб” получился в районе в 12 м. и в 4 этажа был достроен. И вот получился самый маленький небоскрёб на планете.

ГОСТы, диаметры, размеры

Стандартом, где содержатся требования к техническим и прочим характеристикам самых распространенных типов арматуры гладкого типа, является ГОСТ 5781-82. Положениями данного ГОСТ оговариваются требования к изделиям из горячекатаной стали, имеющим круглое сечение и периодический или гладкий профиль. Назначением подобных стальных изделий, как указано в ГОСТ, является армирование обычных, а также заранее напряженных конструкций, производимых из бетона.

Государственный стандарт 5781-82 подразделяет арматурную сталь на ряд типов, в зависимости от прочностных, механических, а также прочих свойств данного материала.

Класс труб и спецификации трубопроводов. Инженер должен знать о трубах

Чтобы полностью понять класс труб и спецификации трубопроводов, вы должны знать основы трубопроводов.

Труба занимает очень большую часть любой технологической установки. Если вы посмотрите на платформу разведки нефти, нефтеперерабатывающий завод и нефтехимический комплекс, то обратите внимание на сложную сеть трубопроводов. Трубопровод используется для транспортировки различных технологических материалов от одного оборудования к другому. Но почему?

Производственный цех — это место, где выполняется ряд действий, в частности, для преобразования сырья в полезный продукт. Взаимосвязанные трубы и компоненты труб используются для транспортировки сырья, промежуточного продукта и конечного продукта в нужное место.

Что такое труба?

Труба представляет собой прямую герметичную цилиндрическую полость, используемую в системе трубопроводов для транспортировки жидкости, газа и иногда твердых веществ.

Классификация труб (типы труб, используемых в нефтегазовой отрасли)

Трубы различных типов применяются в различных расчетных условиях с учетом технических и коммерческих параметров. Для малых и средних размеров более популярны бесшовные трубы, тогда как сварные трубы большего диаметра более экономичны.

В зависимости от способа производства труб трубы в основном подразделяются на две категории: бесшовные и сварные. Сварные трубы также классифицируют по способу сварки. Существует два способа сварки труб: 1-й с присадочным металлом и 2-й без присадочного металла.

В процессе дуговой сварки под флюсом используется сварка присадочным металлом, тогда как ERW/EFW и HFW не являются методами приварки при сварке трубы. Трубы SAW далее классифицируются как трубы с прямым швом и трубы со спиральным швом. Трубы с прямым швом также известны как трубы L-SAW или трубы с длинным швом SAW. Прямая труба SAW среднего диаметра имеет один шов, тогда как труба большого диаметра имеет двухшовный шов.

Посмотрите на изображение ниже для лучшего понимания.

Классификация труб

Что такое класс труб?

Класс трубопровода или класс трубопровода — это документ, в котором указывается тип компонентов, таких как тип трубы, график, материал, характеристики фланцев, типы отводов, типы клапанов и материал отделки клапана, прокладка и все другие конкретные требования к компонентам. для использования с различными жидкостями в различных условиях эксплуатации на предприятии.

Класс труб разработан с учетом рабочего давления, температуры и агрессивной среды. Различные спецификации материалов выделены в отдельный «Класс трубопроводов». Класс трубы является частью спецификации трубопровода.

Сокращенный код используется для охвата всей информации, относящейся к данному классу труб. Этот класс труб также включен в номер линии, чтобы инженеры-строители могли легко определить требуемый материал.

Тест по компонентам трубопровода – проверьте себя, пройдите этот тест

Перейдите по ссылке, чтобы ознакомиться с примером спецификации класса трубопровода.

Вы можете посмотреть это видео, где я более подробно объяснил вышеприведенный класс Pipe.

Каковы характеристики трубопровода?

Спецификации трубопроводов — это технические документы, которые создаются частными компаниями для удовлетворения дополнительных требований, применимых к конкретному продукту или применению.

Спецификации трубопроводов содержат особые/дополнительные требования к материалам, компонентам или услугам, выходящие за рамки норм и стандартных требований. Например, если вам нужна труба A106 Gr B с максимальным содержанием углерода 0,23% по сравнению со стандартными требованиями 0,3% Max, вы должны указать это требование в спецификации на покупку.

Зачем нужна Спецификация?

• Позволяет покупателю включать специальные требования в соответствии с конструкцией и условиями эксплуатации.
• Также позволяет персонализировать продукт.
• Обратите внимание, что требования в спецификации должны соответствовать требованиям.

Обычно нефтегазовые объекты создают свои собственные спецификации на этапе предварительного проектирования, который представляет собой предварительное проектирование и проектирование, или иногда используют готовые спецификации от хорошо зарекомендовавших себя компаний, таких как Shell, Bechtel, EIL и chevron.

Что такое компоненты трубопровода?

Компоненты трубопроводов представляют собой механические элементы, подходящие для соединения или сборки в герметичную трубопроводную систему, содержащую жидкость. Компоненты включают трубы, трубки, фитинги, фланцы, прокладки, болты-гайки, клапаны, компенсаторы, шланги, ловушки, фильтры, сепараторы, регулирующие клапаны, предохранительные клапаны, глухие фланцы, жалюзи для очков, капельные кольца и т. д.

Что это система трубопроводов?

Систему трубопроводов можно определить, когда компоненты трубопровода соединяются вместе для выполнения определенных действий, таких как транспортировка, распределение, смешивание, разделение, слив, измерение, контроль или остановка потоков жидкости, что называется системой трубопроводов.

Если вы хотите стать экспертом в области компонентов трубопроводов, вы можете приобрести мой полный курс, который охватывает все детали, связанные с компонентами трубопроводов.

Размер трубы

Размеры трубы указаны в размерах и номерах в таблице. Для определения размера труб обычно используются три разных термина.

• NPS — номинальный размер трубы
• NB — номинальный диаметр
• DN — номинальный диаметр понимание.

  Размеры труб указаны в следующем стандарте

  • ASME B36.10 — сварные и бесшовные трубы из кованой стали (углеродистая и легированная сталь)
  • ASME B36.19 — трубы из нержавеющей стали

  Что такое трубы малого диаметра и труба большого диаметра?

  В проекте вы столкнетесь с такими терминами, как «малый диаметр» и «большой диаметр» или «труба большого диаметра».

  Труба малого диаметра

  Трубы диаметром до 2 дюймов считаются трубами малого диаметра. Тем не менее, некоторые компании считают трубы диаметром до 2,5 дюймов малым проходным сечением.

  Труба большого диаметра (труба большого диаметра)

  Размер трубы более 2 дюймов считается трубой большого диаметра или трубой большого диаметра

  Длина трубы

  Длина трубы указывается в метрах или футах. Во время производства трубы не изготавливаются одинаковой длины, и при строительстве технологических установок вам потребуются трубы разной длины. Для решения этой проблемы стандарт определил длины труб в категориях одинарного случайного и двойного случайного выбора.

  Отдельные случайные трубы

  Одинарные нерегулярные трубы имеют длину от 4,8 м до 6,7 м, при этом 5% длины составляют от 3,7 до 4,8 м

  Двойные нерегулярные трубы

  Двойные нерегулярные трубы имеют минимальную среднюю длину 10,7 м и минимальную длину 4,8 м, с 5 % длины от 4,8 м до 10,7 м

  Типы концов труб

  Трубы бывают следующих типов концов;

  • Гладкие концы
  • Скошенные концы
  • Резьбовые концы
  • Муфты и патрубки
  • Фланцевые концы
  • Контрфорсы
  Гладкие концы

  Гладкие концы используются, когда используются приварные фитинги раструбного типа.

  Преимущества

  1. Выравнивание проще, чем стыковая сварка
  2. Отсутствие проникновения металла шва в отверстие Ожидается щелевая коррозия.

  Скошенные концы

  Скошенные концы труб используются при использовании фитингов для сварки встык.

  Преимущества

  1. Наиболее практичный способ соединения сустава с большими коробками
  2. Надежный суставочный соединение
  3. может быть рентгенография
  .

  Резьбовые концы

  Трубы с резьбовыми концами используются с резьбовыми соединениями в системе трубопроводов.

  Преимущества

  1. Легко изготавливается на месте
  2. Может использоваться там, где сварка не разрешена из-за пожароопасности

  Недостатки

  1. Соединение может протечь, если оно не герметизировано должным образом
  2. Использование не разрешено нормами и правилами возможны эрозия, щелевая коррозия, удары или вибрация.
  3. Прочность трубы уменьшается по мере того, как резьба уменьшает толщину стенки
  4. Может потребоваться сварка с уплотнением
  5. В нормах указывается, что сварка с уплотнением не должна рассматриваться как способствующая прочности соединений.

  Вы мастер по компонентам трубопроводов?

  Муфты и патрубки

  Муфты и патрубки обычно используются в трубопроводах из ковкого чугуна и неметаллических трубопроводах, таких как ПВХ и GRE/GRP.

  Преимущества

  1. Легко изготовить на месте.
  2. Допускает несоосность до 10° на стыках труб.

  Недостатки

  1. Подходит для применения при низком давлении.
  2. Требуется специальная конфигурация на концах трубы.

  Фланцевый конец

  Фланцевые концевые трубы используются там, где требуется болтовое соединение.

  Преимущества

  1. Может быть легко изготовлен на месте
  2. Может использоваться там, где сварка не разрешена из-за свойств материала или пожароопасности.
  3. Демонтаж очень прост

  Недостатки

  1. Это место потенциальной утечки
  2. Не может использоваться, когда трубопровод подвергается высокому изгибающему моменту.

  Контрфорсы

  Контрфорсы используются в стеклянных трубах и соединяются болтами с использованием опорных фланцев. Это стыковое соединение не способно выдерживать высокое давление.

  Скачать класс труб в формате PDF

  Не забудьте подписаться.

  Стандартная цветовая кодировка труб и таблица цветовых кодов труб

  Цветовая кодировка трубопроводов и материалов труб является стандартной отраслевой практикой. Цветовая маркировка облегчит идентификацию сырья и жидкости, транспортируемых по трубе. Существуют различные национальные и международные стандарты цветового кодирования труб. (Я использовал как британскую, так и американскую версии для обозначения цвета/цвета)

  1. ASME/ANSI A13.1 — Схема идентификации трубопроводных систем
  2. BS 1710 — Спецификация для идентификации трубопроводов и коммуникаций
  3. IS 2379 — Цветовой код идентификации трубопроводов
  P
  4. ES -22 – Рекомендуемая практика для цветовой маркировки материалов трубопроводов

  Цветовая маркировка материалов трубопроводов – PFI ES-22

  Зачем нужна цветовая маркировка материалов трубопроводов?

  Во время строительства и изготовления используются различные марки углеродистой, легированной и нержавеющей стали. Чтобы избежать смешивания этого материала и упростить хранение и извлечение на складе, компоненты трубопровода, такие как трубы, фитинги, фланцы и клапаны, имеют цветовую маркировку.

  Большинство компаний имеют собственную систему цветового кодирования. Стандарт ES-22 Института изготовления труб (PFI) устанавливает требования к цветовой маркировке материалов трубопроводов для наиболее часто используемых марок материалов трубопроводов. В нем также содержатся рекомендации по маркировке расположения компонентов трубопровода.

  Расположение цветной полосы на компонентах трубопровода показано на рисунках ниже.

  Цветовой код для обозначения материала трубы – стандарт PFI ES-22 -1999

  Материал из углеродистой стали

  Углеродистая сталь
  Материал	Материал Garde	Цвет ленты/ленты
  Углеродистая сталь, электрическое сопротивление сварке90 3 B/API	1 сплошной белый
  Углеродистая сталь, Smls, указанная прочность на растяжение до 70 000 фунтов на кв. дюйм (483 МПа)	A53 Gr. B	Без маркировки
  Углеродистая сталь, успокоенная сталь	A106 Gr. Б	1 сплошной зеленый
  Углеродистая сталь, указанная прочность на растяжение   70 000 фунтов на кв. дюйм (483 МПа) и более	A106 Gr. C	2 сплошной зеленый
  Углеродистая сталь, низкотемпературная (проверена на удар)	A333 Gr. 6	1 сплошной красный

  Тест по компонентам трубопроводов – проверь себя, пройди этот тест0307 Материал Материал Garde Лента/лента Цвет 52 000 мин. выход API 5L X-52 1 сплошной желтый, 1 сплошной зеленый 60 000 мин. выход API 5L X-60 1 сплошной желтый, 1 сплошной розовый 65 000 мин. выход API 5L X-65 2 твердый желтый 70 000 мин. выход API 5L X-70 1 Твердый желтый, 1 Solid Orange

  Материалы с низким сплавом

  Материалы
  Материал
  Материал
  Материал
  . Мо сталь	A335 Gr. P1	1 сплошной оранжевый
  1 Cr-1/2 Mo Сталь	A335 Gr. P12	1 сплошной оранжевый, 1 сплошной синий
  1 1/4 Cr-1/2 Mo Сталь	A335 Gr. P11	1 сплошной желтый
  2 1/4 Cr-1 Mo Сталь	A335 Gr. P22	1 сплошной синий
  5 Cr-1/2 Mo Сталь	A335 Gr. P5	1 сплошной синий, 1 сплошной желтый
  9 Cr-1/2 Mo Сталь	A335 Gr. P9	2 сплошной оранжевый

  Ферритная и мартенситная нержавеющая сталь

  Ferritic and Martensitic Stainless Steels
  Material	Material Garde	Band / Strip Color
  Type 405	A268 TP405	1 solid green, 1 solid black
  Type 410	A268 TP410	1 сплошной зеленый, 1 сплошной красный

  Аустенитные нержавеющие стали

  Аустенитные нержавеющие стали
  Material	Material Garde	Band / Strip Color
  Type 304	A312 TP304	1 solid black
  Type 304L	A312 TP304L	2 solid black
  Тип 304H	A312 TP304H	1 прерывистый черный
  Тип 309	A358 Gr309	1 сплошной черный, 308 1 коричневый сплошной 90312 Type 310 A358Gr310 1 solid green, 1 solid orange Type 316 A312 TP316 1 solid gray Type 316L A312 TP316L 2 solid gray Type 316H A312 TP316H 1 intermittent gray Type 317 A312 TP317 1 solid brown, 1 solid green Type317L A312 TP317L 1 solid brown, 1 solid red Type 321 A312 TP321 1 solid pink Type 321 H A312 TP321H 2 solid pink Type 347 A312 TP347 1 Solid Brown Тип 347H A312 TP347H 2 SOLID BROUN0307 Material Band / Strip Color Nickel 200 1 solid black, 1 solid pink Incoloy 800 1 solid black, 1 solid orange Incoloy 800H 1 серый, 1 красный Инколой 825 1 серый, 1 синий Инконель 600 2 Синий 9 9 1 solid blue, 1 solid pink Hastelloy Alloy 8-2 1 solid red, 1 solid orange Hastelloy Alloy C-276 1 solid red, 1 solid blue Hastelloy Alloy C-22 2 solid red Hastelloy Alloy G 1 solid red, 1 solid yellow Carpenter Alloy 20 C 8-3 1 solid black, 1 solid blue Monel 400 1 сплошной черный, 1 сплошной желтый Цветовая маркировка трубопроводов и обозначение трубопроводов Нефтяная и газовая промышленность, перерабатывающие производства представляют собой сложные установки. Системы трубопроводов используются на этих заводах для транспортировки различных жидкостей. Эти трубопроводы транспортируют различные промышленные материалы, такие как газы, такие как воздух, азот, кислород, водород и т. д., жидкости, такие как вода, кислоты, углеводороды, токсичные материалы и т. д. чрезвычайно сложно. Систематическая цветовая маркировка трубопроводов и трубопроводных систем необходима для снижения угрозы безопасности, возможности ошибок в идентификации и аварий, связанных с неправильной идентификацией трубопроводов при аварийной ситуации. Однородность цветовой маркировки способствует большей безопасности, снижает вероятность ошибок и снижает опасность при обращении с материалами внутри трубопроводов. Национальные и международные стандарты содержат рекомендации по единой цветовой маркировке в отраслях промышленности, которые используют цветовую маркировку труб для идентификации. ASME A13.1 – Схема идентификации трубопроводных систем BS 1710 – Спецификация для идентификации трубопроводов и коммуникаций IS 2379 – Идентификационный цветовой код трубопроводов В этом стандарте для идентификации труб используются разные методы цветового кодирования материал. Они используют базовый цвет, цвет полосы, буквы и стрелку направления для идентификации жидкости внутри трубопровода. ANSI/ASME A13.1 – Схема идентификации трубопроводных систем Целью стандарта ASME/ANSI A13.1 является создание общей системы, помогающей идентифицировать опасные материалы, транспортируемые в трубопроводных системах, и связанные с ними опасности. при попадании в окружающую среду. ASME A13.1 — издание 2015 г. имеет шесть фиксированных цветов, и четыре цвета определяют пользователи, которые могут использоваться для идентификации опасных материалов. В этом стандарте используются следующие категории; Легковоспламеняющиеся – Жидкости или пары или образующие пары, которые могут воспламеняться и продолжать гореть на воздухе. Горючие – Жидкости, которые могут гореть, но не воспламеняются. Окисляющая – Окисляющая жидкость – это любой газ или жидкость, которые могут, как правило, путем подачи кислорода вызывать или способствовать горению других материалов в большей степени, чем воздух. Токсичные и коррозионные вещества – Жидкости, которые являются коррозионно-токсичными или токсичными, или которые при выбросе выделяют коррозионно-токсичные вещества. Тушение пожара – Жидкость, такая как вода, пена и CO2, используемые в спринклерных системах и системах пожаротушения. Размер этикетки и букв согласно ASME B13.1-2015 Внешний диаметр трубы в дюймах Внешний диаметр трубы в мм Длина цветового поля, A, дюйм7 Длина цветового поля, A, 7 дюймов Цветовое поле, A, в мм Размер букв, B, в дюймах Размер букв, B, в мм 3⁄4 to 11⁄4 19 to 32 8 200 1⁄2 13 11⁄2 to 2 38 to 51 8 200 3⁄4 19 21⁄2 to 6 64 to 150 12 300 11⁄4 32 8 to 10 200 to 250 24 600 2 1/2 64 На 10 Бол. цветовая маркировка для идентификации содержимого трубы и опасности. Основной цвет — основные цвета используются для обозначения содержимого внутри канала. Цвета безопасности — эти цвета используются в качестве цветов полос, которые применяются в сочетании с основным цветовым кодом трубы для создания различных идентификаторов услуг. Помимо цветового кода, дополнительная информация о характере содержимого трубы с использованием следующих систем по отдельности или в комбинации: Полное название Аббревиатура названия Химический символ и Соответствующий код обозначения или кодовые цветные полосы Размер этикетки согласно BS 1710-2014 Когда используется только основной идентификационный цвет Pipe Diameter Minimum Band Width Up to 50 mm 130 mm 50 mm to 100 mm 275 mm above 100 mm 450 mm 2. Основной идентификационный цвет с кодом и/или безопасными цветами Диаметр трубы Минимальная ширина полосы — основной цвет (1) Минимальная ширина полосы — безопасный цвет (2) Up to 50 mm 50 mm 30 mm 50 mm to 100 mm 100 mm 75 mm above 100 mm 150 mm 150 mm IS 2379 – Идентификационный цветовой код трубопроводов IS 2379 – это индийский стандарт требований к цветовому кодированию. Он достаточно всеобъемлющий и немного сложный по сравнению со стандартами BS и ASME. ИС 2379больше соответствует BS 1710. В нем использовался основной цвет, цвет полосы и буквенная маркировка для обозначения содержания жидкости и связанных с этим опасностей. Настоящий стандарт распространяется на трубопроводные системы, включающие трубы любого типа, а также фитинги, клапаны и покрытия для труб. Опоры, кронштейны или другие аксессуары исключены из настоящего стандарта. Настоящий стандарт не распространяется на трубопроводы, проложенные под землей или используемые для электроснабжения. Цвет грунта, используемый для маркировки трубопровода, указан в таблице. 2 газы0313 Ground Colours Substance Colour Water Sea green Steam Aluminium to IS 2339 Mineral, vegetable, and animal oils, горючие жидкости светло-коричневый кислоты темно-фиолетовый воздух голубой Canary yellow Alkalies Smoke grey Other liquids/gases which do not need identification Black Hydrocarbons/organic compounds Dark admirality grey Size of Этикетка и буквы согласно IS 2379 – 1990 (подтверждено в 2006 г. ) Длина цветной полосы Номинальный размер трубы (мм) Основной цвет Первая цветовая полоса (мм) Вторая цветовая полоса 80 NB и ниже По всей длине или полосе ни в одном случае не менее 300 мм 25 4 9: Первая цветовая полоса 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 Размер букв Внешний диаметр трубы (мм) Размер легенды (ммм) .0313 10 Above 30 to 50 20 Above 50 to 80 30 Above 80 to 150 40 Above 150 to 250 90 Более 250 90 Обычно используемый цветовой код трубы в соответствии с IS 2379 Цветовой код трубки на Рекневе. 0305 Contents Ground Colour First Colour Band Second Colour Band Cooling Water Sea green French blue – Boiler feed water Sea green Gulf red – Питьевая вода Морской зеленый Французский синий Сигнальный красный Воздух для растений Голубой Silver grey – Very high pressure steam Aluminium to IS 2339 Signal red – High pressure steam Aluminium to IS 2339 French blue – Пар среднего давления Алюминий согласно IS 2339 Красный залив – Пар низкого давления Алюминий согласно IS 2339 Канареечно-желтый – Light diesel fuel Light brown Brilliant green – Lubricating oil Light brown Light grey – Flare gases Canary yellow – – Азот канареечно-желтый черный – кислород канареечно-желтый 9 30 канареечно-желтый – Hydrogen Canary yellow Signal red French blue Naptha Dark Admirality grey Light brown Black LPG (Liquid) Dark Admirality grey Ярко-зеленый Темно-фиолетовый Расположение цветной полосы и этикеток Цветовые и идентификационные этикетки на трубе должны быть хорошо видны со всех сторон, особенно когда трубы находятся над головой . Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
