Арматура (ЛЭП) | это… Что такое Арматура (ЛЭП)?

У этого термина существуют и другие значения, см. Арматура.

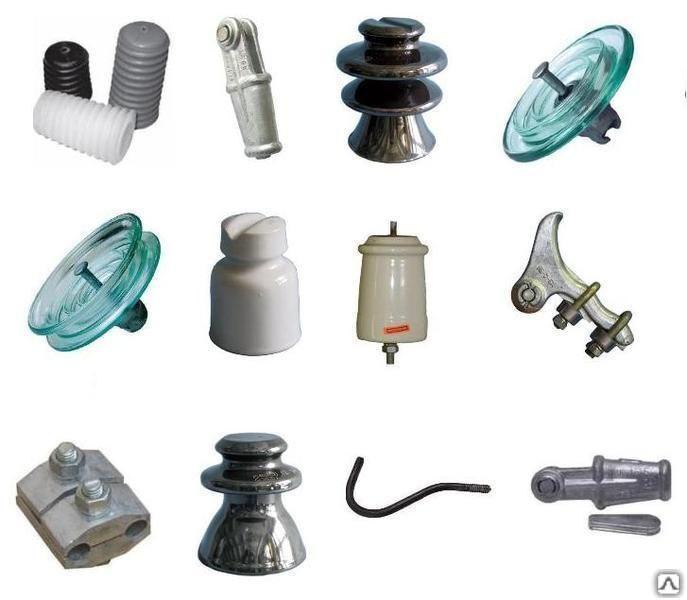

Армату́ра — специальные типовые детали, предназначенные для соединения проводов, соединения изоляторов в гирлянды, крепления к ним проводов, подвески гирлянд на опорах линий электропередачи и других функций.

Содержание

  • 1 Требования к арматуре
  • 2 Классификация арматуры
    • 2.1 Сцепная арматура
      • 2.1.1 Назначение и размеры
      • 2.1.2 Типы шарнирных сопряжений
      • 2.1.3 Элементы сцепной арматуры
    • 2.2 Поддерживающая арматура
      • 2.2.1 Зажимы поддерживающие
      • 2.2.2 Роликовые подвесы
    • 2.3 Натяжная арматура
      • 2.3.1 Натяжные зажимы
        • 2.3.1.1 Типы натяжных зажимов
    • 2.4 Соединительная арматура
      • 2.4.1 Овальные соединители
      • 2.4.2 Термитный патрон
    • 2.5 Защитная арматура
      • 2. 5.1 Защитные рога
      • 2.5.2 Защитные экраны и кольца
      • 2.5.3 Разрядники
      • 2.5.4 Гасители вибрации
    • 2.6 Арматура для крепления штыревых изоляторов
      • 2.6.1 Штыри
      • 2.6.2 Крюки
    • 2.7 Спиральная арматура
      • 2.7.1 Описание
      • 2.7.2 Виды спиральной арматуры
  • 3 Литература
  • 4 Ссылки

Требования к арматуре

  • большая механическая прочность
  • хорошая шарнирность
  • высокая стойкость к коррозии
  • высокая усталостная прочность
  • хорошая электрическая проводимость (в некоторых случаях)

Классификация арматуры

По назначению арматура делится на несколько групп:

  • Сцепная арматура
  • Поддерживающая арматура
  • Натяжная арматура
  • Соединительная арматура
  • Защитная арматура
  • Контактная арматура
  • Арматура для крепления штыревых изоляторов
  • Спиральная арматура

Сцепная арматура

Назначение и размеры

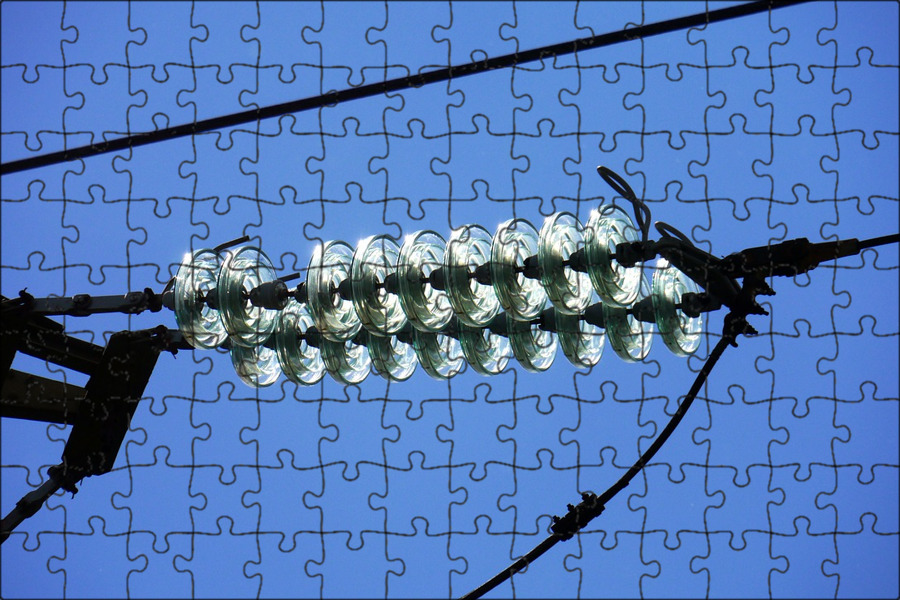

Служит для сопряжения элементов гирлянд подвесных изоляторов и их крепления к опорам. Размеры сцепной арматуры не зависят от марки и сечения проводов, а определяются типом изоляторов, количеством гирлянд, механической нагрузкой.

Типы шарнирных сопряжений

Элементы сцепной арматуры сопрягаются подвижно шарнирами трёх типов:

  • шарнирным сопряжением палец-проушина, где деталь может двигаться только в одной плоскости;
  • цепным сопряжением, где деталь может двигаться в двух плоскостях;
  • сферическим шарнирным сопряжением, где деталь может двигаться в любой плоскости на угол до 12°.
Элементы сцепной арматуры
  • узлы крепления гирлянд к опоре
  • серьги
  • ушки
  • скобы
  • промежуточные звенья
  • коромысла

Поддерживающая арматура

К поддерживающей арматуре относятся поддерживающие зажимы и роликовые подвесы.

Зажимы поддерживающие

Поддерживающие зажимы предназначены для крепления проводов к промежуточным и промежуточно-угловым опорам ЛЭП. Эти зажимы разделяются на глухие, выпускающие и с ограниченной прочностью заделки.

  • Глухие зажимы. Состоят из лодочки и зажимного устройства. Провод вложен в лодочку и прижат плашками с болтами. В зажимах типа ПГК (Поддерживающий Глухой Качающийся) лодочка шарнирно связана с подвеской и может качаться относительно оси, находящейся на уровне провода, подвеска также шарнирно связана с гирляндой изоляторов через ушко. В зажимах типа ПГН лодочка крепится к гирлянде шарнирно без подвески через ушко. В некоторых зажимах старых конструкций и сёдлах, применяемых в контактной сети железной дороги, лодочка снабжена гнездом для крепления непосредственно к пестику последнего изолятора гирлянды.
  • Выпускающие зажимы. Выпускающие зажимы отличаются от глухих способом подвески лодочки, обеспечивающим её сбрасывание при возникновении разности тяжений по проводу в соседних пролётах, вызывающей отклонение поддерживающей гирлянды на угол 34-40 градусов. Применение этих зажимов в населённой местности запрещено. Также запрещено использовать выпускающие зажимы при новом строительстве и при реконструкции ЛЭП.
  • Зажимы с ограниченной прочностью заделки    . Сходны с глухими зажимами, но затяжка прижимных плашек у них осуществляется таким образом, что при усилиях, превышающих некоторую заданную величину, происходит проскальзывание провода в лодочке. Распространённым типом зажима с ограниченной прочностью заделки является зажим ПОН.
Роликовые подвесы

Роликовые подвесы применяются для крепления проводов на переходных опорах высоковольтных линий.

Натяжная арматура

Натяжные зажимы

Натяжные зажимы применяются для крепления проводов к натяжным гирляндам анкерных опор высоковольтной линии.

Типы натяжных зажимов

Существуют следующие типы натяжных зажимов: болтовые, прессуемые и клиновые.

  • Болтовые зажимы. Состоят из корпуса, болтов и плашек. Корпус изготавливается из ковкого чугуна, болты изготавливаются из стали. Плашки изготавливаются из ковкого чугуна или стали, также существуют алюминиевые плашки для снижения магнитных потерь на зажимах(позволяет снизить потери в 3-4 раза по сравнению со стальными). Провод вкладывается в корпус зажима и закрепляется U-образными болтами и плашками. Прочность заделки болтовых зажимов достигает 98 % прочности провода. Две основных конструкции болтовых зажимов: с болтами со стороны петли и со стороны пролёта. Зажимы с болтами, размещёнными со стороны пролёта также изготавливаются с антивибрационным бандажом — дополнительным болтовым креплением, расположенным со стороны петли. В зажимах с креплением провода со стороны петли существует проблема переламывания провода в результате «пляски». Болтовые зажимы применяются на ЛЭП 35-110 кВ для проводов сечением до 240 квадратных миллиметров. В настоящее время на ЛЭП применяются следующие типы болтовых зажимов: старая серия НБ (зажимы с 3,4,5, и 7 U-образными болтами, один из них является антивибрационным бандажом, в семиболтовом зажиме их два), НБН и новая серия НБ (зажимы с 2,3 и4 болтами, расположенными со стороны петли).
  • Прессуемые зажимы. Прессуемые зажимы применяются на ЛЭП 220—1150 кВ для проводов сечением 300 квадратных миллиметров и более.
    Зажим состоит из алюминиевого корпуса и стального анкера, анкер служит для крепления провода к сцепной арматуре. При креплении в зажиме провод разрезается, часть провода со стороны пролёта пропускается через корпус и запрессовывается в анкере, затем провод с анкером протягивается в корпус, провод из петли вставляется в корпус и он опрессовывается. Существуют прессуемые зажимы с разъёмным корпусом. Корпус является проводящей деталью. Наиболее часто применяемым типом прессуемых зажимов является зажим НАС.
  • Клиновые зажимы. Принцип работы зажима основан на заклинивании провода в корпусе зажима с помощью специального клина. Корпус и клин изготавливаются из ковкого чугуна. Существует 2 вида таких зажимов: НКК и НК. В зажиме НКК провод пропускают через корпус и изгибают петлей, в которую вкладывают клин-коуш и заклинивают петлю в зажиме. В зажиме НК провод вкладывается в корпус и заклинивается треугольным клином. Зажимы НК применяются на ЛЭП 10-35 кВ, реже — 110 кВ. Зажимы НКК применяются на ЛЭП 6-10 кВ и для крепления грозозащитных тросов.

Соединительная арматура

Соединительная арматура включает овальные соединители и термитный патрон. Еще включает плашечный зажим и т. д.

Овальные соединители

Овальные соединители изготавливаются из алюминия и представляют из себя трубку овального сечения. Соединители монтируются обжатием и скручиванием. Обжатие производится на специальных клещах, концы проводов вводятся в корпус соединителя, обжатие соединителя производится с двух сторон в шахматном порядке. Скручивание соединителя производится на специальном станке для скручивания овальных соединителей. Для улучшения электрических качеств соединения концы проводов после обжатия или скручивания соединяются термитным патроном.

Термитный патрон

Применяется для соединения проводов в петле. Патрон состоит из кокиля, вкладыша и термитной массы. На кокиль нанесена термитная масса, при сварке провода заводятся в кокиль и закрепляются в специальных клещах. Далее термитную массу поджигают и происходит сварка.

Защитная арматура

К защитной арматуре относятся защитные рога, защитные экраны и кольца, разрядники, гасители вибрации.

Защитные рога

Применяются для создания искрового промежутка, отвода электрической дуги при перекрытии изоляции и защиты изоляции высоковольтной линии. Верхние рога (РРВ) крепятся к сцепной арматуре вверху гирлянды, нижние рога (РРН) крепятся к пестикам изоляторов или сцепной арматуре внизу гирлянды.

Защитные экраны и кольца

Защитные экраны и кольца служат для отвода электрический дуги, возникающей при перекрытии изоляции от поверхности изоляторов и улучшения распределения электрического напряжения по гирлянде.

Разрядники

Применяются для защиты от грозовых повреждения участков ВЛ с пониженной по сравнению с остальной линией изоляцией от волн перенапряжений, приходящих с линии. Существуют двух типов: трубчатые (РТФ, РТВ, РТВУ) и вентильные. Трубчатые разрядники состоят из фибробакелитовой или винипластовой трубки и электродов. Когда между электродами образуется дуга, внутренняя поверхность трубки начинает испаряться, и образующиеся газы, проходя через трубку, растягивают и гасят дугу.

Гасители вибрации

Гасители вибрации устанавливаются на проводах и тросах линий электропередачи для предупреждения повреждения их от усталостных напряжений, вызываемых вибрацией. Для установки на проводах ВЛ применяются гасители вибраиии типа ГВ, ГВН или ГПГ. Для установки на проводах больших переходов – гасители типа ГПГ с «глухим» креплением или гасители вибрации типа ГПС сбрасывающиеся.

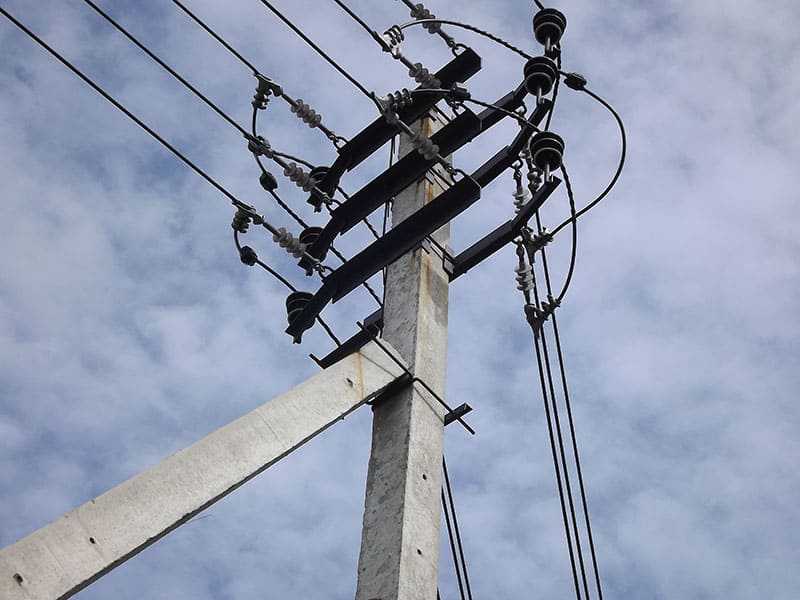

Арматура для крепления штыревых изоляторов

Для крепления штыревых изоляторов используются штыри и крюки.

Штыри

Штыри применяются для крепления штыревых изоляторов к траверсам опор ВЛ 0,4-20 кВ и телеграфных линий. Изготавливаются из стали или консервированной древесины (для второстепенных линий). Изоляторы крепятся к штырям с помощью пакли или специальных колпачков.

Крюки

Крюки применяются для крепления штыревых изоляторов к опорам ВЛ 0,4-10 кВ и телеграфных линий. Изготавливаются из стали. Крюки вкручиваются в деревянные стойки опор. Изоляторы крепятся на крюках с помощью пакли или специальных колпачков. Иногда крюки привариваются к траверсам опор.

Спиральная арматура

Описание

В основе спиральной арматуры лежат проволочные спирали, охватывающие провод. Она хорошо сочетается с проводами и тросами в силу собственной гибкости и после монтажа фактически объединяется с проводом в единое целое.

По сравнению с традиционными (болтовыми или прессуемыми) конструкциями, применяемыми в электроэнергетике и связи, спиральная арматура имеет ряд преимуществ, и только она может применяться для монтажа волоконно-оптических кабелей связи (самонесущих, встроенных в грозотрос, фазовый провод), так как другие виды арматуры создают недопустимо большое усилие на зажим.

Виды спиральной арматуры

Спиральная арматура по своему назначению подразделяется на следующие виды:

  • натяжные зажимы
  • поддерживающие зажимы
  • ремонтные зажимы
  • соединительные зажимы
  • шлейфовые зажимы
  • протекторы защитные.

Литература

  • Зеличенко А. С., Смирнов Б. И., Шищорина Г. Д. Устройство и ремонт линий электропередачи и высоковольтных вводов. — М.: Издательство «Высшая школа», 1985.

Ссылки

Полный перечень линейной арматуры для линий электропередач с чертежами и характеристиками

Арматура ЛЭП – компания «СЭТ»

По РФ звонок бесплатный 8 (800) 2500-759 Заказать обратный звонок

8 (342) 207-02-70

  • Металлические опоры ЛЭП 35-1150кВ
  • Высоковольтное оборудование
  • Светодиодные светильники ТМ “ECOLED”
  • Волоконно-оптические линии связи (ВОЛС)
  • Мобильные здания ТМ «КОНТИНЕНТ»
  • Монтажные устройства и приспособления
  • Ограничители перенапряжения
  • Провода для воздушных ЛЭП
  • Изоляторы для ЛЭП и ПС
  • Металлоконструкции
  • Трансформаторы силовые
  • Натяжное оборудование
  • Монтажный инструмент
  • Кабельные муфты
  • Кабельная продукция
  • Спиральная арматура
  • Молниезащита
  • Арматура ЛЭП
  • Арматура СИП

ГК СЭТ / Описание продукции компании ГК «СЭТ» / Арматура ЛЭП

Арматура ЛЭП

Линейная арматура для высоковольтных ЛЭП – специальные детали, которые предназначаются для соединения провода, для соединения в гирлянды изоляторов и подвески их на опорах линии электропередач, для крепления провода к гирляндам изоляторов.

Надежность высоковольтных линий электропередач определяют качеством совокупности всех элементов, используемых при их сооружении/монтаже. Передача электрической энергии на значительные расстояния является достаточно сложным процессом инженерной, технической и электротехнической стороны. Это связано с тем, что высоковольтные линии являются одновременно линейным строительным сооружением, имеющим свои методы восприятия механической нагрузки, и электротехническим сооружением, подвергающимся действиям законов электротехники.

Виды арматуры для высоковольтных ЛЭП согласно сферы применения

Все типы и виды арматуры производятся с использованием технологии горячей и холодной штамповки, с проведением обязательной оцинковки (используется метод горячего нанесения покрытия на детали).

Относительно сферы применения всю арматуру можно разделить на несколько групп:

  • Сцепная арматура – предназначена для соединения отдельных элементов подвески, а также для последующего крепления их к опоре ВЛ. К этому типу арматуры относятся: промежуточные звенья, коромысла, скобы, ушки, серьги, узлы крепления, двусторонние пестики. Размеры сцепной арматуры определяются исходя из многих параметров: видов изоляторов (высоковольтные или других типов), количество гирлянд изоляторов, размер механической нагрузки на провода/опоры
  • Поддерживающая арматура – используют для крепления провода или молниезащитного троса к промежуточным опорам ВЛ. Этот тип арматуры включает в себя все типы поддерживающих зажимов: глухие, с заделкой ограниченной прочности, скользящих и выпускающих
  • Натяжная арматура – применяется для монтажа и крепления провода, троса молниезащитного, оттяжки опоры, восприятия нагрузок тяжения. К данной группе относятся зажимы болтовые натяжные, клыковые и анкерные клиновые
  • Соединительная арматура – используется во время соединения тросов и проводов. К этому типу арматуры относят зажимы овальные, прессуемые, плашечные соединительные, ремонтные и болтовые
  • Контактная арматура – применяется для токоведущего соединения (облегченного) и для присоединения всех типов проводов и тросов к электрооборудованию и для создания ответвлений. Арматура, относящаяся к этой группе, – зажимы аппаратные, ответвительные и заземляющие
  • Защитная арматура – применяется для защиты проводов, изоляторов, изолирующих подвесок, тросов молниезащитных от механических и электрических повреждений (гасители вибрации, балласты, изолирующие распорки).
Арматура для ЛЭП по назначению

Все перечисленные группы арматуры для ВЛ электропередач модно разделить на две категории относительно назначения:

Первая группа: ушки, серьги, скобы, коромысла, промежуточные звенья, узлы креплений гирлянд. Эта арматура предназначается для соединения в гирлянды всех типов изоляторов, для крепления готовых гирлянд к траверсу опоры высоковольтной линии

Вторая группа: натяжные и поддерживающие зажимы, зажимы соединительные, ремонтные и петлевые, балласты, гасители вибраций, изолирующие распорки для проводов. Конструктивное исполнение арматуры этой группы, материалы, характеристики прочности и размеры определяются маркой, сечением провода или троса, на которые производится монтаж.

Требования к арматуре ЛЭП

Высоковольтные линии – это сооружения повышенной сложности и к ним предъявляются достаточно высокие требования:

  • Высокие нормы механической прочности
  • Достаточный уровень шарнирности. Существует три типа шарнирности арматуры для ВЛ: палец-проушина (деталь может двигаться только в одном направлении/плоскости), цепное сопряжение (элементы арматуры передвигаются в двух плоскостях), сферическое сопряжение (детали арматуры подвижны в любом направлении с углом наклона не более 12°
  • Устойчивость к окислению и коррозии
  • Возможность монтажа и эксплуатации в сложных климатических условиях (высокие отрицательные температуры, повышенная влажность и др.)
  • Усталостная прочность высокого уровня
  • Электрическая проводимость, которая необходима в большинстве случаев использования определенных типов арматуры

Мы в социальных сетях:



По РФ звонок бесплатный 8 (800) 2500-759

Телефон в Перми 8 (342) 207-02-70

– для заявок
– общие вопросы
– секретарь

Опоры ЛЭП, арматура СИП, кабельная продукция, силовые трансформаторы, кабельные муфты, трансформаторные подстанции

Адрес: г. Пермь, ул. Мира, 8Б, оф. 3

2008-2020 © ГК “СЭТ”
Создание сайта — Мастерская Козича www.kozich.ru

Высококачественная арматура для воздушных линий и оборудование для линий электропередач на продажу

ZMS является профессиональным производителем и экспортером электрической арматуры и кабельной арматуры. Нашей основной продукцией являются кабельные соединители, арматура для воздушных линий (медь, алюминий и железо), кабельная арматура, грозозащитные разрядники и изоляторы. Качество нашей продукции соответствует требованиям IS09001/2000.

Виды арматуры ЗМС для воздушных линий

  • Соединительная арматура
  • Защитная арматура
  • Фитинги для растяжек
  • Тупик
  • Деформационный зажим

  • Подвесные зажимы

  • Демпфер Stockbridge
  • Зажим для паза
  • Профессиональная настройка

Получить бесплатное предложение

Вид аксессуаров для воздушных линий

Изолированный прокалывающий зажим серии

YJ используется для большинства типов низковольтных проводников ABC, а также для соединений в системах инженерных коммуникаций, электрических системах зданий и системах уличного освещения. Контакт достигается одновременной проколом изоляции.
– Изоляция изготовлена ​​из атмосферостойкого и стойкого к ультрафиолетовому излучению полимера, армированного стекловолокном.
– Для контакта с лезвиями выбрана оловянная медь или прочный алюминиевый сплав, обеспечивающий оптимальный переход в зоне контакта.
– Изолированные торцевые заглушки для легкой установки.
– Выдерживаемое напряжение изоляции более 6 кВ (1 мм) при погружении изделия в воду.

Получить бесплатное предложение

Тупиковые зажимы серии

YJPA используются для фиксации конца внутренней линии, а также подходят для изолированного кабеля LV-ABC и нескольких проводников. Корпус изготовлен из высококачественных материалов с высокой прочностью на растяжение и устойчивостью к воздействию окружающей среды и УФ-излучению.
– Корпус и клин: термопласт, устойчивый к атмосферным воздействиям и ультрафиолетовому излучению
– Комплект скоб: нержавеющая сталь 201
– Стандартный натяжной зажим: nfc33-042
– Применение: для тупиковой заделки кабелей круглой формы.
– Установка: Откройте зажим и вставьте несущий трос между клином и корпусом. Затем закройте зажим и затяните его.

Получить бесплатное предложение

Натяжной зажим болтового типа серии

NLL в основном используется для линий электропередач или подстанций, фиксированных проводящих линий и молниеотводов. Его также можно использовать для соединения тензометрических изоляторов путем соединения метизов или громоотводов скобами.
– Предназначен для ВЛ до 30кВ.
– Подходит для крепления изолированных алюминиевых проводов или неизолированных алюминиевых проводов к углу поворота концевых натяжных стержней или изоляторов для фиксации и крепления воздушных проводов.
– Материалы: Корпус, фиксатор – алюминиевый сплав, шплинт – нержавеющая сталь, остальные – сталь горячеоцинкованная.
– Прочность захвата зажима превышает 95 % прочности на разрыв проводника.
– Изоляционная крышка и зажим для снятия натяжения используются вместе для защиты изоляции.

Получить бесплатное предложение

Подвесные зажимы используются для фиксации проводов на гирлянде изолятора опоры с прямыми опорами или для подвешивания провода молниезащиты на опоре с прямыми опорами. В то же время его также можно использовать для поддержки транспозиционного провода на транспозиционной мачте и фиксации проволочной перемычки на растяжимой угловой мачте.
– Корпус зажима и фиксатор изготовлены из алюминиевого сплава.
– Фиксирующий штифт изготовлен из нержавеющей стали.
— Остальные детали изготовлены из стали.
– Все железные части оцинкованы горячим способом.

Получить бесплатное предложение

Комбинированные демпферы серии

FDZ подходят для всех токопроводящих и заземляющих конструкций, включая ACSR, AAC, AAAC, AACSR (стальная арматура алюминиевых проводников).
Опасным явлением в воздушных линиях электропередачи является возникновение высокочастотных, коротковолновых колебаний в проводах, экранах и кабелях воздушной связи, обусловленных потоками естественного ветра.
– Зажимы изготовлены из алюминиевого сплава, а остальные детали оцинкованы методом горячего погружения.

Получить бесплатное предложение

Крепежные скобы высоковольтной воздушной линии

Изделие изготовлено из высокопрочного антикоррозионного алюминиевого сплава. Он в основном используется для фиксации положения кабеля и зажимается винтовым креплением. Фиксирующий зажим имеет компактную и разумную конструкцию, удобную и гибкую установку и не повреждает кабель.

Получить бесплатное предложение

Соединительная арматура

Соединительная арматура в основном используется для соединения и ремонта проводников и грозозащитных проводов воздушных линий электропередач. Структуру и методы установки можно разделить на компрессионный тип, тип болта и предварительно скрученную проволоку.

Сопротивление постоянному току различной соединительной арматуры не превышает сопротивления постоянному току проводов равной длины; повышение температуры токопроводящего кабеля ниже, чем у провода. Прочность сцепления сплошной трубы компрессионного типа с проволокой не менее 95% от расчетного разрывного усилия проволоки.

Получить бесплатное предложение

Проволочные фитинги

Проволочные фитинги в основном используются для крепления кабельной опоры, включая все части от вершины опоры до заземляющего кабеля. Безопасная работа кабельной вышки в основном обеспечивается кабелем и прочей кабельной арматурой.

Получить бесплатное предложение

Арматура защитная

Арматура защитная в основном используется для снижения амплитуды вибрации проводов воздушных линий электропередач и грозозащитных проводов. А также экранирование выравнивания напряжения гирлянд изоляторов линий и подстанций выше 330кВ. Например, антивибрационный молоток, распорный стержень, защитное кольцо для выравнивания давления и т. д.

Получить бесплатное предложение

Соединительные фитинги

Соединительные фитинги в основном используются для соединения изоляторов, подвесных хомутов, натяжных хомутов и защитной арматуры для формирования подвесной или натяжной струны.

Получить бесплатное предложение
