Линейно сцепная арматура с доставкой в любой регион РФ от Ирбитского механического завода “Ница”.
Главная \ Направления производства \ Линейно-сцепная арматура
Одним из направлений «АО «Ирбитский механический завод «НИЦА» является изготовление и поставка линейно-сцепной арматуры, востребованной при монтаже СИП и ВЛ. Возможность изготовления по ваших чертежам
- Поставка от 3-х дней
- Гибкая система ценообразования
- Доставка в любой регион России
- Неснижаемый остаток ходовых позиций
Оставьте заявку!
Рассчитаем стоимость изготовления и поставки детали
Оставить заявку

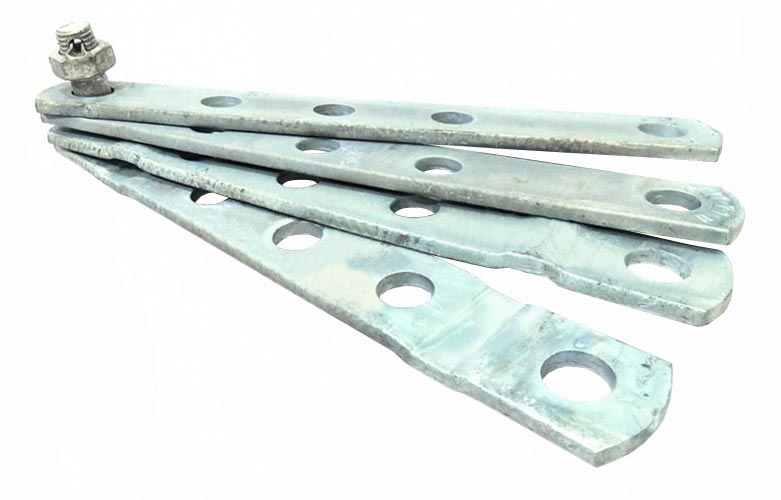

Поставки сцепной арматуры от производителя
«АО «Ирбитский механический завод «НИЦА» предлагает следующие изделия:
№ | Тип изделия | Наименование изделия |
1 | Серьги | СРС-7-16, СР-7-16, СР-12-16, СР-16-20, СР-21-20. |
2 | Звено | ПР-7-6, ПР-12-6, ПР-16-6, ПР-21-6, ПРВ-7-1, ПРВ-12-1, ПРВ-16-1, ПРВ-21-1. |
3 | Звено | ПРТ-7-1, ПРТ-12-1, ПТМ-7-2, ПТМ-7-3, ПТМ-7-3а, ПРР-7-1, ПРР-12-1, 2ПРР-7-2, 2ПРР-12-2, 2ПР-7-1, 2ПР-12-1. |
4 | Скоба | Скоба -7-1а, Скоба -12-1а, Скоба -16-1а. |
5 | Зажим натяжной | НАС-240-1, НАС-330-1, НАС-450-1, НАС-500-1, НАС-600-1. |
6 | Коромысло | К2-7-1С, 2КУ-12-1, 3ПГН-5-7 |
7 | Крюк универсальный | CF-16, СS-16. |
8 | Кронштейн анкерный | СА-16. |
9 | Оконцеватель для изолятора | ИЛ04, ИЛ15. |
Каталог продукции: линейно-сцепная арматура
Размер файла: 5 Mb
Скачать
Крупное многопрофильное предприятие
Высокую производственную мощность обеспечивают 5 цехов
Нестандартная сцепная арматура
Возможно изготовление поковок изделий по чертежам заказчика
Гарантия качества
Выпускаемая продукция соответствует ГОСТ, ТУ
Всегда в наличии на складе
Мегагрупп.
ру
Линейная арматура
Главная\Каталог продукции\Комплексные решения для строительства воздушных линий\Линейная арматураЛинейная арматура СИП объединяет в себя зажимы анкерные, планшетные, прокалывающие, изолированные наконечники, соединительные гильзы, промежуточные и анкерные кронштейны, установочные расходные материалы, а также инструмент, который может понадобиться монтажнику в процессе работы: натяжные приспособления, инструменты для резки, ручные лебедки, ключи и многое другое. Весь ассортимент данной продукции Вы можете найти в нашем интернет магазине. Здесь есть абсолютно все, что может понадобиться при работе с проводом.
|
|
Контактная арматура для воздушных линий
предназначена для присоединения проводов и ответвлений к различным типам электрооборудования.
Данный тип линейной арматуры значительно улучшает токопроводящий контакт и уменьшает нагрузки в токоведущем соединении. Контактная арматура обеспечивает надёжное соединение между проводом и зажимом, качество контакта гарантировано в течение всего срока эксплуатации. При этом арматура позволяет использовать для соединения провода из различных материалов и обеспечивать отсутствие биметаллической коррозии.
Преимущества использования:
- Не допускает повреждения проводов в процессе эксплуатации
- Выдерживает механические нагрузки во время монтажных работ
- Обеспечивает надёжный электрический контакт
- Нормализует уровень радиопомех
- Минимизирует потери на перемагничивание
Контактные зажимы бывают следующих видов: зажимы аппаратные прессуемые, зажимы аппаратные болтовые и зажимы ответвительные.
Зажимы аппаратные прессуемые
Данный тип зажимов предназначен для соединения провода с зажимом методом опрессования. Прессуемые зажимы применяются для медных и алюминиевых проводов.
При изготовлении зажима используют специальный трубчатый прокат по особому заказу. Аппаратные зажимы для более чем двух проводов дополнительно комплектуются болтами, гайками и шайбами. Также зажимы могут комплектоваться объединяющей контактной пластиной, выполненной из плакированного алюминия.
Зажимы аппаратные болтовые
Данный тип зажимов предназначен для соединения провода с зажимом, при этом зажим крепится к аппарату болтами. Болтовые аппаратные зажимы применяются для медных проводов сечением 50-185 мм². Зажимы выполнены из медных сплавов, дополнительно комплектуются стягивающими хомутами с болтами.
Зажимы ответвительные
Данный тип зажимов предназначен для ответвления от провода к аппарату, при этом зажим крепится к проводу методом опрессования, а ответвление либо опрессованием либо болтами. Ответвительные зажимы применяются для медных проводов сечением 50-400 мм², а также алюминиевых и сталеалюминиевых проводов сечением 75-640 мм². Зажимы изготавливаются из трубчатого медного профиля, либо алюминиевого профиля, комплектуются болтами, гайками и шайбами.
Поддерживающая арматура
применяется для крепления различных видов проводов и тросов к изолированным подвесам промежуточных опор при углах до 50°. Данное оборудование существенно облегчает монтаж и обеспечивает надёжную фиксацию кабеля или троса на данном участке сети.
Зажимы для СИП с несущим нулевым проводом имеют специальный срывной механизм, который защищает провод при воздействии на него механических нагрузок. Благодаря подвижному звену зажим сохраняет подвижность в осевом направлении, что существенно увеличивает срок службы несущего провода. Качество выбранного материала при производстве арматуры несомненно имеет важное значение, так как это сказываться во время эксплуатации. Поэтому поддерживающие зажимы должны производиться из материалов с высокой степенью устойчивости к механическим повреждениям, климатическим факторам и ультрафиолетовому излучению.
При выборе поддерживающих зажимов важную роль играет тип кабеля, а также диаметр несущего элемента.
Также необходимо оценить место выполнения монтажа, его особенности, и верно рассчитать максимальное растягивающее усилие. Соблюдение всех рекомендаций по монтажу позволяет избежать деформаций всей навесной линии в будущем.
Узлы крепления
очень важные компоненты в монтаже подвесного кабеля, они предназначены для использования при проектировании и строительстве ВЛИ, монтаже СИП на опорах и стенах зданий, крепления спиральных зажимов на промежуточных опорах, установки анкерных или поддерживающих зажимов самонесущих ОК и кабелей СИП. Конструкции узлов крепления СИП на опорах и стенах зданий применяются во всех климатических районах России.
Существует два основных способа прокладки ВОЛС:
- Натяжной
- Поддерживающий
В последнее время наиболее популярным способом монтажа стали именно подвесной метод, так как прокладка по воздуху на опорах наиболее простой и дешевый способ организации связи. Подвес значительно снижает время и стоимость монтажа.
Узлы крепления УК-П-01Б, УК-П-02Б, УК-П-01С предназначены для поддерживающего крепления ОК на промежуточных опорах воздушных линий с напряжение до 20кВ. Данные узлы крепления допускает установку до 4-х анкерных креплений несущей изолированной нейтрали самонесущего изолированного провода до 1000В и до 2-х поддерживающих зажимов к опорам. Также данные узла крепления выполнены из прочного и долговечного материала, способного много лет выдерживать дождь или солнечные лучи.
Узлы крепления УК-Н-01СГ, УК-Н-01СВ, УКН-2К, УК-Р-01 предназначены для натяжного крепления оптического кабеля на промежуточных опорах воздушных линий напряжением до 20кВ, городского электрохозяйства (уличного освещения, наземного электротранспорта).

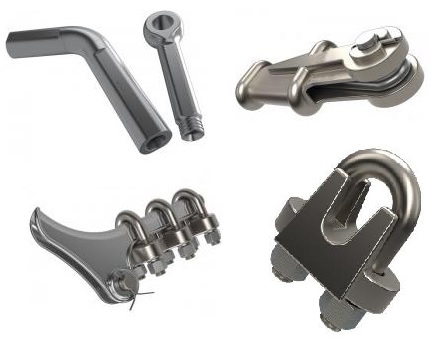

Натяжная арматура
производства компании INSTALL предназначена для закрепления проводов и тросов к опорам линий электропередач и к натяжной подвеске. Различают три вида натяжной арматуры: болтовая, клиновая и прессуемая.
- Болтовой натяжной зажим представляет собой чугунный корпус, оснащенный болтами и плашками. Плашки могут быть чугунными, стальными или алюминиевыми. Болты – из стали.
- Клиновой зажим имеет чугунный корпус и клин. Монтаж проводов идет по принципу заклинивания в основании при помощи клина.
- Зажимы прессуемые используются на линиях электропередач от 220 до 1150 кВ для крепежа проводов, имеющих сечение от 300 и более мм2. Алюминиевый корпус и анкер из стали являются составными частями зажима.
Соединительная арматура
Гильза MJPT применяется для соединения изолированных и неизолированных проводов основной магистрали.
С ее помощью можно сделать качественное и надёжное соединение проводов в любых условиях, а также обеспечить необходимую механическую прочность. Соединительный элемент выполнен из алюминия. Опресовка производится с помощью гидравлических или механических прессов. Герметичность гильзы обеспечивается за счёт эластомерного кольца, а также устойчивости к внешним воздействиям оболочки.
Гильза MJPTN применяется для соединения изолированных проводов и несущей нейтрали. По сравнению с моделью MJPT, зажим MJPTN имеет большую длину, что позволяет делать более надёжное соединение. При работе с несущей нейтралью это имеет решающее значение, так как нейтраль несёт основную механическую нагрузку. Гильзы MJPTN обеспечивают необходимую герметичность, а также механическую прочность и надежный электрический контакт. Герметичность гильзы обеспечивается за счёт эластомерного кольца, а также устойчивости к внешним воздействиям оболочки.
Прессуемый наконечник CPTAU применяется для соединения изолированного провода с электрооборудованием.
Изолированный наконечник типа CPTAU представляет собой трубку, помещённую в диэлектрический прочный корпус. Эластичная заглушка обеспечивает надёжное соединение с проводом. Трубка наконечника заполнена контактным смазочным материалом. Это обеспечивает надёжность и хороший электрический контакт. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и внешним погодным условиям. Конструкция изделия позволяет обеспечить герметичность 6 кВ. Можно использовать как для медных, так и для алюминиевых шин. На корпусе нанесена следующая информация: сечение проводника, число и порядок проведения обжатий, длина зачистки провода, обозначение используемой матрицы пресса.
Защитная арматура
предназначена для надёжной защиты изоляторов, изолирующих подвесок и грозозащитных тросов от повреждения в результате короткого замыкания, а также проводов от последствий вибрации.
В процессе эксплуатации линий электропередач могут возникнуть различные проблемы, связанные как с неправильными условиями эксплуатации, так и с всевозможными сторонними факторами.
Они в свою очередь могут вызвать ухудшение работы линий электропередач, либо повреждение отдельных звеньев.
Защитная арматура, представленная различными видами изоляторов, зажимов, распорок и гасителей вибрации, устанавливающиеся на тросах и проводах ВЛ, предотвращает повреждения при колебаниях и вибрации, защищает от опасности обломов проводов линий электропередачи, от разрушения соединений и поломки арматуры. Также защитная арматура равномерно разделяет напряжения по изоляторам одной гирлянды.
Защитная арматура представлена следующими видами приспособлений:
- Изоляторы – предназначены для изоляции и крепления проводов на воздушных линиях электропередач
- Заземляющая арматура – предназначена для выполнения защитного заземления частей подвески ЛЭП, грозотросов, ОКГТ, металлоконструкций.
- Виброгасители – предназначены для защиты проводов и ВОЛС от вибрации.
Спиральная арматура
используется для подвеса кабеля на опорах воздушных линий.
Надёжная и простая конструкция позволяет производить лёгкий и качественный монтаж, не требующий специального инструмента. Этот способ крепления защищает от вибраций, перегибов и перетирания, обеспечивая совместимость со всеми видами самонесущего оптического кабеля и самонесущего изолированного провода.
Спиральная арматура состоит из коуша и множества стальных оцинкованных проволок повитых между собой и скрепленных специальным клеевым составом. На внутреннюю поверхность спирали нанесен дополнительный абразивный слой для надёжного сцепления с оболочкой кабеля. Для увеличения срока эксплуатации спираль дополнительно покрыта антикоррозионным слоем. Цветовая маркировка соответствует определенным диапазонам диаметров кабеля, а также является визуализатором участка зажима, с которого необходимо производить правильный монтаж.
Сцепная арматура
служит для соединения зажимов с изоляторами, соединения многоценных гирлянд друг с другом, а также для подвески гирлянд на опорах.
Размеры сцепной арматуры не зависят от марки и сечения проводов, а определяются типом изоляторов, количеством гирлянд, механической нагрузкой. При эксплуатации на сцепную линейную арматуру воздействуют статические и динамические нагрузки, а так же атмосферные явления. Поэтому данный вид арматуры должен иметь необходимую механическую прочность, устойчивость к коррозии и минимальные потери на перемагничивание.
Магнитные муфты вала | Бесконтактные муфты валов
Нажмите на изображение, чтобы увеличить
Магнитные муфты представляют собой муфты валов, в которых для передачи крутящего момента с одного вала на другой используется магнитное поле вместо физико-механического соединения. Они бесконтактны и используют притяжение и отталкивание магнитных полюсов для передачи мощности вращения. Магнитные муфты допускают большие смещения и не производят шума, вибрации или теплопроводности.
Бесконтактные синхронные муфты имеют более плавный пуск и останов, чем большинство стандартных муфт, и могут использоваться в качестве устройства ограничения крутящего момента, поскольку в них нет механически взаимодействующих частей.
Они могут использоваться в линейной или поворотной конфигурации и подходят для использования во влажной или жесткой среде. Магнитные муфты являются обычным выбором для механических применений, включая трансмиссии, насосы, компрессоры и сборочные системы.
Конструкция и характеристики муфт валов с постоянными магнитами от Miki Pulley обеспечивают нулевой износ и образование пыли, а конфигурации универсальны для использования с различными углами зацепления и установками. Вы также можете отрегулировать максимальный передаваемый крутящий момент, увеличив или уменьшив расстояние между двумя ступицами. Дополнительные функции и преимущества:
- Обеспечивает высокую гибкость
- Поглощает вибрации и удары
- Крутящий момент в диапазоне от 2,66 дюйм-фунтов. до 1610 дюйм-фунтов. (от 0,3 Нм до 182 Нм)
- Размеры отверстий варьируются от 0,325” до 2,16” (от 8 мм до 55 мм)
Miki Pulley предлагает магнитные муфты вала четырех типов, отвечающие вашим требованиям.
Запросите предложение на бесконтактные муфты или свяжитесь с нами, чтобы обсудить, какой вариант лучше всего подходит для вашего применения.
Серия CP | Серия CO | Серия MP | Серия МЛ |
Варианты магнитных муфт
Бесконтактные муфты валов от Miki Pulley оснащены неодимовыми магнитами и внутренними и внешними приводами, которые не соприкасаются. Они не изнашиваются и не требуют технического обслуживания для линейных и вращающихся муфт.
Наши варианты муфт с постоянными магнитами:
Магнитные муфты серии CP
Серия CP имеет базовую конструкцию вала встык и обеспечивает легкое присоединение, отсоединение и центрирование.
- Максимальный крутящий момент трансмиссии: 15,79 Нм
- Диапазон диаметров отверстий: 0,315” ~ 0,590” (8мм~15мм)
Наверх
Магнитные муфты серии CO
Имеют конструкцию с параллельным валом и обеспечивают легкое присоединение и отсоединение.
- Максимальный крутящий момент трансмиссии: 0,610 Нм
- Диапазон размеров отверстий: 0,472–0,591 дюйма (12–15 мм)
Наверх
Магнитные муфты серии MP
Магнитные муфты серии MP имеют конструкцию под углом с ортогональной осью и могут быть адаптированы к узким шагам. Может использоваться в конфигурациях «цилиндр-цилиндр», «цилиндр-диск» или «диск-диск».
- Максимальный крутящий момент трансмиссии: 0,623 Нм
- Диапазон размеров отверстий: 0,394” ~ 0,984” (10–25 мм)
Наверх
Магнитные муфты серии ML
Магнитные муфты серии ML имеют компактную конструкцию под углом с ортогональной осью, которую можно регулировать до узких шагов.
- Максимальный крутящий момент трансмиссии: 0,195 Нм
- Диапазон размеров отверстий: 0,315–0,591 дюйма (8–15 мм)
Наверх
[Технические характеристики и размеры]
| Комплект Модель | Крутящий момент трансмиссии [Н·м] (при 20℃) | Справочная схема | А [мм] | B [мм] | C [мм] | D [мм] | E [мм] | F [мм] | G [мм] | К [мм] | М номинал | Масса комплекта [кг] | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Воздушный зазор | ||||||||||||||
| 1 мм | 5 мм | 10 мм | ||||||||||||
| CP1010-02-SF * | 0,03 | – | – | изображение１ | 10 | 4 | 10 | 3 | – | – | – | – | М2,5 | 0,01 |
| CP2020-08-SF | 0,326 | 0,032 | 0,003 | изображение１ | 20 | 8 | 14 | 10 | – | – | – | – | М4 | 0,06 |
| CP2525-08-SF | 0,741 | 0,113 | 0,014 | изображение１ | 25 | 10 | 19 | 12 | – | – | – | – | М4 | 0,12 |
| CP3030-08-SF | 1,397 | 0,287 | 0,045 | изображение１ | 30 | 12 | 19 | 14 | – | – | – | – | М4 | 0,17 |
| CP3535-08-SF | 2,259 | 0,579 | 0,114 | изображение２ | 35 | 12 | 24 | 16 | – | – | – | – | М4 | 0,29 |
| CP4040-08-SF | 3,580 | 1,067 | 0,249 | изображение２ | 40 | 12 | 24 | 16 | – | – | – | – | М4 | 0,41 |
| CP5050-08-SF | 6,577 | 2,502 | 0,766 | изображение３ | 50 | 12 | 24 | 20 | 14 | 9 | 30 | 4 | М4 | 0,50 |
| CP6060-08-SF | 10. 124 | 4,565 | 1,680 | изображение３ | 60 | 15 | 29 | 26 | 14 | 9 | 40 | 5 | М5 | 0,70 |
| CP7070-08-SF | 15.790 | 7,533 | 3,187 | изображение３ | 70 | 15 | 29 | 26 | 14 | 9 | 40 | 5 | М5 | 0,92 |
Преимущества использования магнитных муфт
Магнитные муфты от Miki Pulley поглощают вибрации и удары и передают крутящий момент в диапазоне от 2,66 дюйм-фунтов.
до 1610 дюйм-фунтов. (от 0,3 Нм до 182 Нм) в зависимости от выбранной муфты. Наши синхронные муфты легко регулируются и обеспечивают высокую производительность. Они также могут передавать крутящий момент через стенки из цветных металлов, обеспечивая изоляцию двигателя.
Характеристики и преимущества магнитных муфт вала включают:
- Бесконтактная конструкция для работы без износа и обслуживания
- Тихая работа
- Способность допускать большие перекосы
- Простота установки и разборки
- Идеально подходит для приложений с ограничением крутящего момента
- Работает во влажной среде или там, где присутствуют химические вещества
Запросить цену на магнитные муфты
Miki Pulley предлагает широкий ассортимент муфт для валов, отвечающих вашим требованиям. Запросите предложение на магнитные муфты сегодня или свяжитесь с нами для получения дополнительной информации.
