Для чего нужна арматура в железобетонных конструкциях?

18 октября 2019

время чтения 3 минуты

Какую арматуру выбрать?

Самая популярная арматура на нынешний день имеет диаметр 10-12 миллиметров, также широко используется диаметр 6-8 мм. У каждого диаметра есть свое предназначение. При подготовке проекта проектировщик собирает все нагрузки, которые будут воздействовать на фундамент, и по его расчётам видно, какая арматура подойдет лучше.

К примеру, если на объекте поставить тонкую арматуру там, где нужен диаметр 12 мм, конструкция будет работать неправильно и попросту разрушится. Увеличивать же диаметр, например, до 12го, если вполне хватает восьмёрки, нецелесообразно. Вам потребуется больший бюджет, но при этом вы ничего не выиграете.

Надежное сцепление бетона с арматурой происходит за счёт рифленого профиля, когда железный прут не гладкий, а с зазубринами.

Для того, чтобы скрепить между собой арматуру, используется вязальные проволока и крючок. По строительным правилами такой каркас вяжется в шахматном порядке. Ячейка, связанная из арматурных стержней, имеет шаг 20 см, и сверху это выглядит как квадрат, каждая сторона которого равна 20 см. Шаг ячейки всегда рассчитывается на стадии проекта, и вязать каркас с другим шагом будет неправильно – конструкция может разрушиться или работать не так, как должна.

Гнутый элемент из арматуры 8 диаметра, который на строительном сленге называется лягушкой, необходим для того, чтобы разделить между собой нижнюю и верхнюю сетку в конструкции. Лягушка гнется прямо на стройке на гибочном станке. Под нижней сеткой также расположены пластиковые фиксаторы. Они нужны для того чтобы создать защитный слой между арматурой и внешней средой, чтобы металлическая конструкция не подвергалась коррозии.

Зачастую производители арматуры изготавливают стержни длиной порядка 12 метров. Но иногда этой длины в конструкции не хватает, и стержни приходится соединять между собой. Таким образом появляется перехлёст арматуры, длина которого также нормируется строительными правилами и составляет 40 сантиметров. Перехлест обязательно должен идти через один ряд – это еще одно требование СНИПов.

На что стоит обратить внимание?

Если вы строите фундамент в нашей компании, вам не о чем беспокоиться – наш технадзор проверит все армирование и укажет рабочим на все недостатки, которые были выявлены. И только после того, как он одобрит и примет этот этап работы, мы будем заливать в конструкцию бетон.

Но если вы строите фундамент без наблюдения профессионала, то обратите внимание на следующие пункты при приёмке армирования:

Выбирайте надежного поставщика арматуры.

Очень важный пункт, влияющий на результат строительства и на долголетия вашего фундамента.

  • Во-первых, поставщик должен привезти качественный материал.
  • Во-вторых, он должен привезти нужное количество, за которые вы заплатили.

С поставщиками очень часто возникают вопросы по весу арматуры и по количеству хлыстов, поэтому очень важно работать с проверенными компаниями.

Следуйте вашему строительному проекту
  • Если вы работаете по проекту, очень важно следовать ему и соблюдать тот шаг, который указан в документе, а также нужный диаметр арматуры. Тогда все элементы будут на своих местах с нужными перехлестами и защитными слоями. Это очень важно в армировании.

Вы всегда можете позвонить в компанию “Фундамент-СПб” и получить консультацию по каждому этапу строительства фундамента.

Задать вопрос

Для чего нужна арматура в бетоне


Зачем бетону нужна арматура, деформация бетонной конструкции

Обычный бетон обладает некоторыми недостатками, которые сохраняются независимо от используемой марки цемента и тщательности подбора примесей. Один из таких недостатков – недостаточная прочность несущих конструкций из чистого бетона. Однако материал сам по себе слишком хорош, чтобы отказываться от него в пользу металлических конструкций, к тому же, он гораздо дешевле. Железобетон решает проблему прочности и экономичности при производстве бетона. Именно укрепленный арматурой бетон становится основной для многоэтажных зданий и обширных промышленных площадок.

Деформация конструкции вследствие сжатия и растяжения

Как именно арматура помогает сделать железобетон таким прочным? Любая несущая конструкция из бетона подвергается нагрузкам на сжатие и растяжение, что вызывает временную или постоянную деформацию. Чтобы понимать, как работает деформация, можно представить на месте железобетонной плиты большой блок резины, который сжимается, растягивается и сгибается по определенным правилам. Бетон подвержен почти тем же законам физики, хотя его деформация менее заметна глазу. А чрезмерная деформация недостаточно укрепленного бетона вызовет разрушение конструкций, что чревато приведением здания в аварийный вид.

Чистый бетон, хоть и выглядит довольно прочным, разрушается при относительно малых усилиях. Поэтому его используют там, где предполагается лишь один вид деформации в один момент времени. Несущие конструкции в зданиях требуют большей прочности и гибкости. Стержень арматуры из стали выдерживает значительные нагрузки по сравнению с твердым бетоном, он выдерживает в сто раз более сильное растяжение, чем самый крепкий неармированный бетон. Таким образом, стержни из стали способны удерживать целые бетонные плиты от сильной деформации, принимая на себя многие виды нагрузок, в том числе резкие вибрации.

Важно подбирать арматуру определенного сечения, чтобы она хорошо укладывалась в бетон, не создавая полостей или слабых областей в плите. Сцепление может быть усилено длительным выдерживанием бетона после заливки, а также повышением исходной шероховатости стальных стержней. Сама же сталь отлично сцепляется с бетоном, при этом они имеют примерно одинаковые физические свойства в плане изменения температуры – например, они одинаково меняют свой объем. Дополнительное укрепление происходит при усадке бетона – он так плотно сжимает стальные прутья, что они практически становятся неотъемлемой частью готовой железобетонной плиты. Железобетон становится частью прочных стен, полов и потолочных плит в жилых и промышленных зданиях.

Так как бетон является слабым проводником тепла, стальная арматура надежно защищена от одного из своих главных недостатков – хрупкости при резком изменении температур. Арматура внутри железобетонной плиты практически не испытывает влияния температуры в самые жаркие или холодные сезоны года.

beton2006.ru

Зачем в бетоне нужна арматура?

12 ноября 2016г. Строительные материалы

При заливке бетона во внимание принимается целый комплекс различных факторов, которые будут влиять на прочность окончательно затвердевшей конструкции. Колебания температуры, грунтовые воды и даже качество воздуха окажут влияние на прочность заливаемого бетона, поэтому инженеры ищут различные пути обеспечения качества готовой продукции. На сегодняшний день металлические стержни, которые называются арматурой, часто помещаются в бетон, чтобы нагрузка распределялась равномерно и конечный затвердевший бетон был хорошо укреплен.

Как правило арматуру для бетона изготавливают из углеродистой стали и производят с характерной ребристой поверхностью, которая необходима для лучшего сцепления с бетоном.

Бетон является относительно сильным, когда он полностью установлен и хорошо застыл, но он имеет низкую прочность на разрыв, а после расширения или сжатия (которые происходят ввиду различных условий, например, погодных), он не сцепляется сам с собой обратно. Арматура, помещенная в бетон, компенсируют низкую прочность на разрыв в бетоне. Именно арматура держит бетон от разделения, которое может вызвать трещины и другие повреждения структуры.

Арматура эффективно держит структуру в едином целом комплекте, а так как сталь и бетон расширяются и сжимаются почти с одинаковой скоростью, то вероятность их отделения друг от друга крайне мала.

Стальные стержни выпускают производители металлоизделий. Стержни бывают разной длины и толщины, так как каждый проект нуждается в своем типе арматуры.

Строители могут сформировать из арматуры единую сетку или клетку, связав стержни друг с другом. Это, как правило, делается в крупных проектах.

Кирпичные и другие конструкции также иногда усиливаются стальной арматурой. Но в основном, заказы на арматуру делают фирмы, которые строят большие несущие конструкции из бетона, то есть работают с крупными проектами.

Поскольку арматурный профиль подвержен коррозии (а если это произойдет, вероятность трещин в бетоне увеличится), то стержни устанавливают на определенной глубине. Если они слишком близки к поверхности, до них может дотянуться вода, а это приведет к коррозии и ржавчине. Обычно бетона достаточно, чтобы оградить арматурный стержень от влаги, но в определенных ситуациях (например, в сооружениях, близко расположенных к соленой воде, или в мостах) используют арматуру, покрытую полимером, препятствующим образованию ржавчины. Арматура с покрытием стоит дороже, чем обычная стальная арматура, но в долгосрочной перспективе, она, конечно же, демонстрирует свою выгоду (потому что ремонт некоторых сооружений и их реконструкция обходится очень дорого).

Источник

highlogistic.ru

Армируем фундамент своими руками

Когда речь заходит о строительстве фундамента, всегда говорится о необходимости его армирования. Исключением являются только кирпичный и свайно-винтовой фундаменты. Несмотря на то, что процесс армирования на первый взгляд несложный, это не совсем так.

В первую очередь трудности возникают на этапе выбора арматуры, а во вторую – при армировании углов фундамента, так как это место достаточно тяжелое для подобной работы. Чтобы не допустить ошибок, важно заранее знать особенности выбора материала и тонкости армирования фундамента.

Не менее важно также верно составить чертежи армирования фундамента, или правильно воспользоваться уже готовыми. Без этого рассчитывать на хороший результат нельзя.

Иногда у некоторых строителей возникает желание сэкономить на армировании и обойтись без него. Конечно же, это категорически запрещается, так как арматура является важной и неотъемлемой частью фундамента. Чтобы полностью убедиться в этом, необходимо ознакомиться с функциями арматуры в фундаменте и оценить ее незаменимость.

Зачем нужна арматура?

Понимание, зачем нужно армирование бетонного фундамента, необходимо при строительстве.

  • •  Во-первых, наличие арматуры увеличивает несущие способности основания, позволяя установить на него более тяжелую постройку.
  • •  Во-вторых, при отсутствии арматуры основание дома под воздействием внешних факторов начинает быстро разрушаться, так как бетон очень слаб при нагрузках на разрыв.

Кроме этого, без установленных прутьев или сетки арматуры основание достаточно сильно гуляет при сезонных колебаниях грунта, что приводит к порче постройки, вплоть до ее полного разрушения.

Особенности выбора

От того насколько правильно сделан выбор материала арматуры и ее диаметр, зависит в дальнейшем прочность и долговечность основания. Сегодня на рынке предложено два вида арматуры – металлическая и стеклопластиковая. Первая наиболее универсальна и обладает отличной прочностью. Применение ее для армирования фундамента дома является бюджетным и надежным.

Стеклопластиковая арматура, будучи еще совсем новым материалом, пока еще не проверена на долговечность на практике. Она отличается от металлической значительно более высокой ценой, но в то же время не подвержена коррозии. Армирование фундамента этой арматурой считается надежным.

Не менее важным показателем при выборе арматуры является и ее диаметр. Изменяется он не только от веса строения, но и от типа фундамента. Диаметр может быть как пять, так и восемьдесят миллиметров, и необходимо выбрать тот, который подходит для конкретного случая. В загородном строительстве чаще всего используют прутья не более тридцати двух миллиметров.

Для того чтобы решить, какой диаметр арматуры нужен для ленточного фундамента, стоит сразу определиться с весом будущего дома. Если возводить планируется легкую постройку, то вполне хватит сечения в восемь миллиметров. Для строений среднего веса достаточно двенадцати миллиметров, а для тяжелых – четырнадцати.

При армировании столбчатого фундамента диаметр сечения прутьев подбирается в зависимости от веса постройки, аналогично тому, как это делается при ленточном основании.

Армирование монолитного фундамента требует прутьев с большим сечением. Чаще всего применяют арматуру с диаметром в четырнадцать – шестнадцать миллиметров. Нельзя забывать о том, что при армировании плиты фундамента будет использоваться как горизонтальная, так и вертикальная арматура.

Также при выборе арматуры хорошо ознакомиться со СНиП армирования, благодаря чему можно будет точно определить необходимый диаметр.

Процесс выполнения работ

Для грамотного проведения работы требуется придерживаться схемы армирования фундамента и иметь под рукой все необходимое. Для того чтобы благополучно осуществить армирование ленточного фундамента понадобятся:

  • •    болгарка;
  • •    пластиковые фиксаторы;
  • •    вязальная проволока;
  • •    арматура – металлическая или стеклопластиковая (совмещать два вида в одном фундаменте нельзя). Учитывая это, следует сразу определиться с тем, какую арматуру использовать для ленточного фундамента.

Перед началом работ для полного ознакомления с предстоящим делом стоит посмотреть различные представленные в интернете чертежи армирования ленточного фундамента. Арматуру продают в виде длинных прутьев, и поэтому для начала ее необходимо нарезать на нужную длину.

Определить, сколько нужно арматуры для ленточного фундамента, можно самостоятельно, имея элементарные математические знания. Стоит также добавить небольшой запас, а не приобретать прутья впритык. Сейчас для расчета армирования фундамента удобно применять онлайн калькулятор.

Армирование фундамента своими руками начинается с закрепления на дне траншеи пластиковых держателей, на которые после устанавливаются прутья. В ленточном фундаменте обычно не обустраивают более четырех рядов продольных прутьев. Горизонтальные прутья устанавливают таким образом, чтобы они были на расстоянии пяти сантиметров от опалубки. Все места стыков прутьев соединяются при помощи вязальной проволоки.

Делать это нужно вне зависимости от того, какая арматура применяется для ленточного фундамента. Процесс связывания одинаков как для металлической, так и для стеклопластиковой арматуры. После создания нижнего яруса устанавливают вертикальные прутья и обустраивают верхний слой.

Дать точные рекомендации, какую арматуру лучше использовать для ленточного фундамента, нельзя, так как каждый сам выбирает материал в зависимости от своих конкретных условий и материальных возможностей.

Похожие статьи

Достоинств у кирпичного фундамента немало. Это и возможность возведения основания любого размера, и доступная цена материала, и стойкость к перепадам температур. Как выбрать кирпич для строительства ......

Предпочтение фундаменту на сваях отдают в тех случаях, когда строительство ведется в непосредственной близости к водоемам или на песчаных и лесных почвах. К несомненным достоинствам свайного фундамента стоит отнести ......

Работы по строительству ленточного фундамента можно провести в сжатые сроки, что, несомненно, является его преимуществом. Рассчитать количество необходимых для его возведения материалов можно с помощью различных онлайн-калькуляторов ......

При произведении расчетов винтового фундамента стоит отметить, что расстояние между сваями не стоит делать более чем три метра, тогда это позволит сократить расходы на...

promplace.ru

Интерьер и ремонт

Когда речь идет о необходимости бетонирования какой-либо конструкции, будь то фундамент дома, стены или перекрытия, практически всегда используется стальная арматура.

Зачем она нужна?

Известно, что бетон хорошо воспринимает нагрузки на сжатие, но плохо относится к растяжению, изгибам и скручиванию. Поэтому для повышения прочности бетонных изделий в них вводят стальную арматуру, которая превращает обычный бетон в железобетон.

Обычно арматура – это стальные стержни, сетки и различные сварные или вязаные каркасы. В зависимости от того, что представляет собой арматурный каркас бетона, арматура может быть плоской или объемной.

Арматура может иметь постоянное сечение (гладкая) или иметь периодический профиль. Рифленая арматура наиболее часто используется для создания железобетонных конструкций, так как ее профиль обеспечивает лучшее сцепление стали и бетона, превращая их в единое рабочее тело.

Существует несколько разновидностей арматуры, которую изготавливают из различных марок стали. Каждая разновидность обладает определенными свойствами, которые обусловлены добавками, вводимыми при варке стали.

Самой известной часто используемой является арматура А3.

Одним из примечательных видов арматуры является арматура 35ГС, которая изготавливается из низколегированной стали. Она изготовлена из стали 35ГС, которая содержит повышенное количество углерода и марганца. Эти элементы придают арматуре особые свойства:

  • наличие углерода обеспечивает повышенную прочность арматуры;
  • марганец отвечает за высокую пластичность.

Отличительными свойствами данного типа арматуры являются также следующие:

  • высокая стойкость к коррозии при контакте с бетоном;
  • стойкость к механическим нагрузкам;
  • устойчивость к такому явлению как вибрация.

Этими особенностями обусловлено использование арматуры 35ГС в условиях с суровыми климатическими условиями и в зонах повышенной сейсмической активности.

Этот тип арматуры широко используется при возведении монолитных конструкций, строительстве метрополитенов и мостов. Также ее используют для сооружения каркасов подводных трубопроводов.

Использование каркасов из этой арматуры в предварительно напряженных изделиях из бетона, придает им дополнительную прочность и надежность. Нередко ее используют и для армирования ответственных участков дорожного полотна.

Для строительных работ используют арматурные стержни диаметром от 6 до 40 мм, которые можно приобрести в катушках (небольшого диаметра) или в прутках длиной от 6 до 11,7 м.

intrem.ru

для чего нужна вязка арматуры для фундамента и как ее сделать своими руками

Фундамент является устойчивой опорой и основанием любого сооружения, поэтому к его изготовлению нужно подойти со всей ответственностью. Усиливающий каркас из металла делает фундамент зданий более долговечным, надежным и качественным.

Он обеспечит основание любой постройки высокими эксплуатационными характеристиками.

Что значит «вязать» арматуру?

Каркас из арматуры — это неотъемлемая часть фундамента, которая помогает создать надежное и прочное основание дома или любого другого сооружения. Чтобы готовый металлический каркас прослужил не один десяток лет и выдержал серьезные нагрузки, вязать арматуру необходимо с использованием специальной проволоки и, соблюдая определенные технологические требования.

Прочная и качественно выполненная вязка из арматуры необходима, чтобы сохранить пространственную форму фундаментальной основы строения при ее заливке. Арматура для фундамента представляет собой металлические стержни длиной от 6 метров и диаметром от 6 мм. Прочностные характеристики такого вида стержней напрямую зависят от их толщины: чем больше диаметр металлического стержня, тем будет выше надежность каркаса.

Металлический профиль стержня может быть гладким, с периодическими гранями, рифленым, с насечками или ребрами. Наличие вышеперечисленных особенностей способствует лучшему сцеплению металла с бетонным раствором. Сцепляемость гладкого стержня с бетоном в 2 раза ниже показателя сцепляемости рифленого стержня. Для создания фундамента высокой прочности могут использоваться для армирования швеллера или металлические уголки.

Схема вязки может быть двух типов:

  1. Плоская. В этом случае металлические стержни скрепляются между собой в одной плоскости, чаще всего в горизонтальной.
  2. Пространственная. Это наиболее распространенный метод вязки, он используется для ленточного фундамента для любых грунтов. Пространственная схема позволяет создать каркас объемной формы, который будет противостоять продольным и поперечным нагрузкам, благодаря своей эластичности и гибкости.

Зачем вязать арматуру?

Основным элементом в фундаменте строения является продольная арматура. Поперечные стержни поддерживают положение продольных. Основная задача их состоит в том, чтобы, когда начнется процесс заливки бетона, вся конструкция оставалась в неизменном положении. Так как при сдвиге армирующей сетки произойдет уменьшение защитного слоя бетона, что впоследствии приведет к уменьшению прочности сооружения, коррозии арматуры, появлению неровностей, трещин и т. д.

Для того чтобы сделать арматурный каркас, необходимо установить опалубку вокруг котлована под фундамент. Опалубка изготавливается из обрезных досок и гвоздей. Стыки можно дополнительно скрепить металлическими уголками для обеспечения готового короба жесткостью и прочностью.

Снаружи и внутри опалубки накручивается стальная проволока диаметром до 8 мм. Полиэтиленовой пленкой устилается дно котлована и стены опалубки для предотвращения быстрого обезвоживания бетонного раствора.

Затем в дно котлована вбиваются металлические стержни на расстоянии 20−30 см друг от друга и на 5−10 см от края траншеи. Для обеспечения ровной поверхности на дно котлована укладываются кирпичи. Желательно перед выкладкой кирпича сделать «подушку» из песка для максимального снижения силы пучения на фундамент.

После выкладки кирпичей можно выкладывать арматуру и при помощи проволоки связывать места их соединения и пересечения.

Для ручного связывания арматуры проволокой используется самый простой способ: когда проволока стягивается при закручивании, а ее концы фиксируются кусачками. Проволока должна быть сложена вдвое, а кусачки должны иметь притупленные зубцы, чтобы не перекусывать проволоку. Для этих целей можно использовать плоскогубцы.

Как связать арматуру для фундамента: способы вязки

Для того чтобы соединить арматурные стержни в пространственный каркас или сетку, армирование выполняют с помощью сварки или вязки. Это делается проволокой или хомутиками из пластика.

В последнее время вязка арматуры для фундамента остается наиболее популярной по сравнению со сваркой.

Недостатки сварных соединений:

  • во время сварки происходит уменьшение прочности стали в местах крепления, и при заливке бетоном может произойти разрушение сварных соединений;
  • прочность и надежность сварного соединения напрямую зависит от опыта и квалификации работника, поэтому некачественно выполненные швы при укладке бетона от динамичной нагрузки попросту могут разрушиться;
  • к недостаткам можно отнести и то, что расценки на сварочные работы, которые может сделать только квалифицированный специалист — сварщик, достаточно высоки.

К сварочному процессу для соединения арматуры прибегают достаточно редко, несмотря на такие преимущественные показатели, как простота монтажа и высокая скорость производимых работ.

В нахлест выполняется плоская вязка арматуры фундамента из плит. Специальные инструменты для такой вязки не нужны. Недостаток такого метода состоит в том, что он имеет низкую производительность.

Вязальные работы выполняются там, где была установлена опалубка арматуры. Для этого:

  1. Не нужно тратить время на доставку и транспортировку материалов.
  2. Не нужно переносить их с места на место.
  3. Сокращается время подготовки арматурной сетки к заливке бетонным раствором.

К недостаткам вязки арматуры проволокой можно отнести и то, что качество вязки непостоянно, возможно смещение узла вязки.

Существуют несколько способов вязки арматуры фундамента, вот основные из них:

  • при помощи плоскогубцев;
  • с использованием специального крючка;
  • с применением винтового крючка;
  • при помощи шуруповерта;
  • при использовании специальных скрепок;
  • при помощи вязального пистолета.

Материалы и инструменты для вязки арматуры

Для вязки арматуры используется стальная обожженная проволока диаметром 1−1,4 мм в зависимости от диаметральных размеров арматурных стержней. Данная проволока поставляется в бухтах, поэтому перед использованием ее необходимо разрезать на кусочки длиной 150−200 см для удобства применения и, в зависимости от того, каким инструментом будут пользоваться при вязке.

Обожженная проволока имеет ряд преимуществ, которые необходимы для производства вязки арматуры, а именно:

  • проволока отлично гнется;
  • очень плотно прилегает к арматуре;
  • при вязке практически не рвется.

В качестве альтернативы стальной проволоке строительный рынок предлагает пластиковые хомутики, появившиеся совсем недавно. Их основное преимущество заключается в удобстве использования, высокой скорости исполнения работы. К тому же цена на хомуты достаточно низкая.

Необходимый инструмент для вязки арматуры:

  1. Арматура (швеллер, уголок).
  2. Арматурные кусачки.
  3. Шуруповерт.
  4. Плоскогубцы.
  5. Вязальный пистолет (механический или электрический).
  6. Специальный крючок.
  7. Сварочный аппарат.
  8. Стальная проволока.
  9. Скрепки (скобы, фиксаторы).

Арматура, зачем она нужна и какие виды существуют

Мало какое строительство сегодня обходится без использования бетона, так как это довольно прочный, морозо-, вгало-, и огнеустойчивый материал, но не лишенный и своих минусов.

Его показатель сопротивления к сжатию в десять раз превышает сопротивление к растяжению. Для небольших конструкций это не играет важной роли, но если возводятся массивные сооружения, то проблему решает применение строительной арматуры. Ее вмешивают в бетон, в результате чего получается железобетонная конструкция, наиболее усиленная, обладающая устойчивостью к деформации и более продолжительным сроком службы. Количество используемой арматуры зависит от назначения самого объекта.



Строительная арматура представляет собой разновидность горячекатаного проката, который имеет в поперечном сечении периодический или гладкий профиль, который располагается по круговой. Реализуется она в двух разных видах – в мотках или стержнях разных размеров.

Арматура это основа всех железобетонных конструкций, так как представляет собой каркас, который принимает на себя растягивающее напряжение из-за нагрузок снаружи или из-за тяжести самой конструкции. Таким образом, арматура препятствует скалыванию или растяжению материала. В итоге, конструкция получается прочной, стойкой к деформациям и долговечной.

Применяется строительная арматура в качестве основы для железобетонных конструкций. Она является основным видом строительных профилей и используется для армирования напряженных и обычных конструкций.

Виды строительной арматуры по их функциональному назначению:
- монтажная арматура – ее функцией выступает сборка каркаса, а не распределение нагрузки;
- двойная арматура – нужна тогда, когда в сжатых местах находятся рабочие стержни;
- распределительная арматура – используется тогда, когда надо рассредоточить вес конструкции между несколькими стержнями.

Техническая характеристика арматуры


Арматура может быть гладкая, когда ее стержень лишен каких-либо зазубрин, а есть и с рифлением. Второй вариант экономит материал, так как за счет того, что стержень не гладкий, он не требует дополнительных крючков от скольжения на концах.

Особенности установления строительной арматуры


Сетка – это соединительные стержни, которые перекрещиваются как нить в тканях. В местах пересечения ее сваривают, что не дает сетке в дальнейшем расползтись.

Каркас – он может быть плоским или пространственным, в его основе лежит продольная арматура, которая соединяет решетки.

На сегодняшний день существуют разнообразный класс арматуры, от чего зависит внешний вид и технические характеристики арматуры.

Так арматура класса А-I не имеет рифлений на стержне, а классы изделия со II по VI, обладают выступами в форме винта, их рифление проходит под углом, что равномерно обвивает стержень.

Несмотря на то, что арматура может обладать только двумя внешними признаками, каждый класс арматуры отличается друг от друга физико-механическими свойствами, к ним относится вид исходного материала, его прочность. Поэтому есть еще и такие классы арматуры, которые обозначаются следующими буквами:


- В – изделие прочнее за счет вытяжки;
- С – изделие можно сваривать;
- К – повышенная устойчивость к коррозии;
- Т – она указывает на то, что была использована упрочненная сталь;

Техническая характеристика арматуры и ее качество подлежит обязательному контролю со стороны государства. К арматуре по ГОСТу относятся термомеханические и термически упрочненные стержни, диаметр, которых достигает до 40 мм. Такой материал используется для отвесных конструкций. Класс А 500 С отличается прочностью, низкой себестоимостью и практичностью. Поэтому такая арматура применяется для фундамента или плит перекрытия.

Так же, среди характеристик арматуры выделяют следующие:
- свариваемый или не свариваемый материал;
- стойкий к коррозии или не стойкий к коррозии;
Данные характеристики важно учитывать при строительстве, для того, чтобы правильно использовать данный материал.

применение, разновидности, характеристики, инструкция по выбору

Всем известно, что любое строение начинается с закладки основания. Но даже самый лучший бетон не способен выдержать необходимые нагрузки, не имея внутри металлического арматурного скелета. Разумеется, сразу возникает вопрос: «Какая арматура нужна для фундамента и как правильно сделать армированный каркас?»

Арматура для фундамента

Арматура для строительства

Итак, каркас из арматуры необходимо закладывать в основание для того, чтобы придать ему повышенную прочность. Армирование прутками в результате позволяет добиться высокой прочности. За счет того, что напряжение с самого бетонного основания частично переходит на металлический каркас внутри его. В настоящее время существует несколько видов арматуры, выбор которой зависит от типа фундамента и действующих нагрузок.

Виды арматуры

Бетонный фундамент, армированный правильно, позволяет значительно понизить изгибающее и сжимающее действие грунта непосредственно на само основание. Сегодня существует два основных вида арматуры:

  • монтажная – обладает гладкой поверхностью и в основном довольно небольшим диаметром. Такой тип чаще всего применяют для создания пространственного каркаса. Такой арматурой придают дополнительную жесткость непосредственно самому каркасу или сеткам, выполненным из другого типа прутков.
  • рабочая – она предназначена для создания элементов в металлическом скелете фундамента, которые предназначены для принятия растягивающих нагрузок. В основном такой тип работает только на изгиб, предотвращая достижение бетонным основанием критических для него значений в зоне сильных нагрузок. Такие прутки имеют ребристую поверхность и увеличенную площадь, что способствует лучшему схватыванию с бетоном.

Строительная арматура

Диаметр арматуры для фундамента зависит от типа будущего основания и расчетов. Наиболее часто используют металлические прутки, имеющие диаметр от 10 до 16 мм (рабочий тип арматуры) и от 6 до 10 мм (монтажный тип арматуры).

Как выбрать правильно арматуру

Естественно для человека, для которого строительство не является основной профессией, трудно определиться с выбором необходимой арматуры. Сначала следует учесть и тот факт, что строительство также активно развивается в сфере используемых для строительства материалов и в настоящее время для устройства металлического скелета основания применяется не только металлическая арматура. Сегодня на строительном рынке активно предлагается к применению и стеклопластиковые изделия. Рассмотрим все достоинства и недостатки каждого вида материалов.

Стальная арматура

  1. Изделие, проверенное годами и доказавшее на практике, что армированный бетон способен выдержать любые нагрузки.
  2. Способность пропускать ток. Целесообразно, когда при пониженных температурах воздуха через фундамент нужно пропустить ток, прогревая бетонный раствор.
  3. Прутки между собой можно не только связывать, но и сваривать между собой (правда, сварка допустима лишь на металлических прутках, имеющих маркировку «С»).

Стоит добавить, что, несмотря на долгие годы использования стальной арматуры, аналогов, которые были бы значительно дешевле, но смогли выполнять те же функции, до сих пор нет. Она требуется везде как при строительстве забора, малоэтажных домов, так и при возведении небоскребов.

Стеклопластиковая арматура

  1. Устойчива к воздействию коррозии.
  2. Приемлемая цена.
  3. Высокие прочностные характеристики.
  4. Небольшой вес.

Стеклопластиковая арматура для фундамента изготавливается из стекловолокна. На строительном рынке появилась сравнительно недавно. Данный вид имеет разные размеры и диаметры. Разумеется, пока нельзя ничего сказать о долговременном испытании таких изделий, но производители утверждают, что она вполне способна составить здоровую конкуренцию классической стальной арматуре.

Но специалисты, которые уже успели поработать с новым материалом, отмечают, что пластиковая арматура для фундамента имеет не достаточно высокие показатели при изгибе. При воздействии данных нагрузок она растягивается. В связи с чем, само бетонное основание также подвергается аналогичному воздействию и работает на растяжение. Как известно бетон с такой работой справляется плохо.

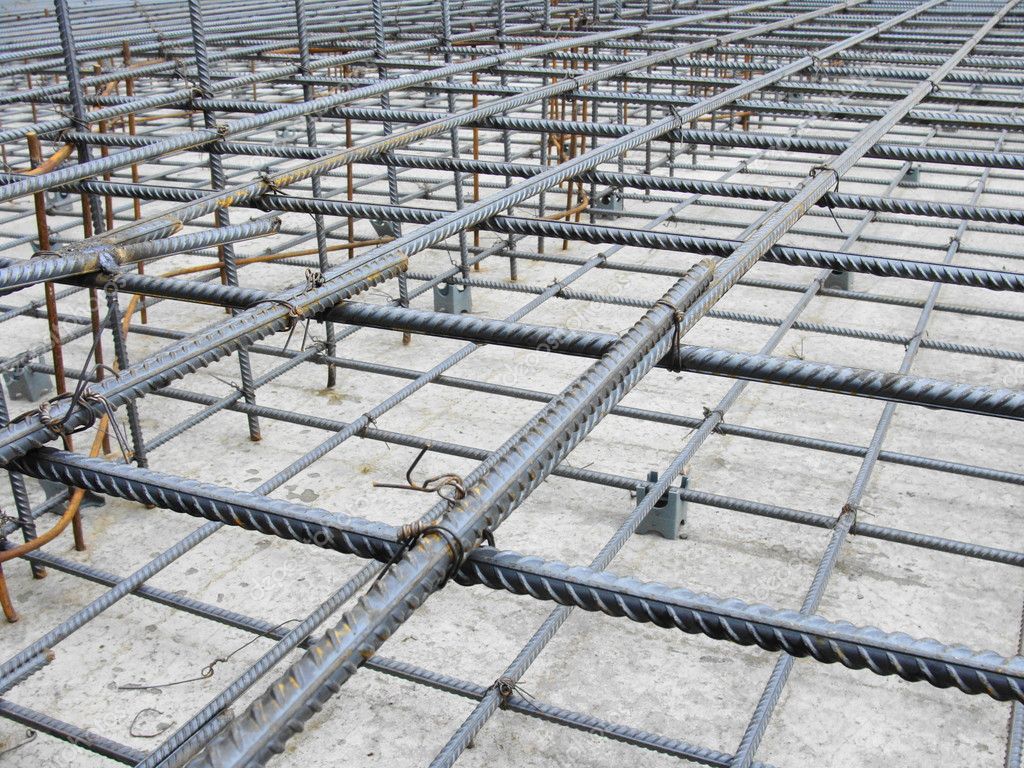

Армирование фундамента

Именно поэтому использование такого типа изделий подразумевает необходимость натяжения ее до предельных значений. Но такие операции при возведении основания собственными силами и без специальных приспособлений сделать достаточно проблематично. Так что если вы будете рассматривать данное новшество, просчитайте все варианты относительно того, какая арматура нужна для фундамента и хорошо оцените собственные силы.

Как армировать фундамент

Металлические прутки соединяют между собой либо вязальной проволокой, либо сваркой. Не посвященному человеку может показаться, что предпочтительнее применить сварочные работы. Но это не так. Во-первых, сваривать можно только определенный тип, а во-вторых, сварная конструкция полностью теряет гибкость, что негативно сказывается на прочностных свойствах и самого фундамента.

Вязка арматуры для фундамента осуществляется непосредственно стальной, мягкой и отожженной вязальной проволокой. В строительных магазинах можно приобрести и специальный крюк для вязания, значительно облегчающий работу в этом деле.

Проволока нарезается на куски размером приблизительно 30 см. Отрез сгибается пополам. Места пересечения металлических прутков связываются по диагонали.

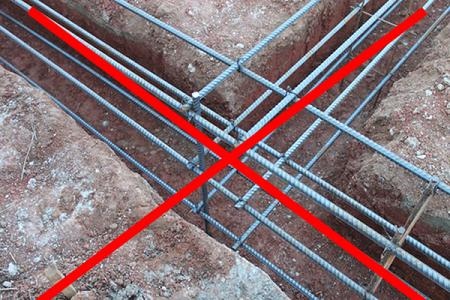

Арматурный каркас для ленточного основания

В частном строительстве самый востребованный тип основания – это ленточный. Металлические скелеты существуют разных видов и зависят, прежде всего, от типа фундамента для постройки.

Схема армирования

К примеру, для ленточного фундамента может применяться арматурная сетка или каркас из металлических прутков. Здесь все будет зависеть от глубины заложения основания и от нагрузки, которой он будет подвергаться.

Выбор диаметра самого прутка опять же зависит от типа конструкции и нагрузок. Для гаражей, легких пристроек арматура для ленточного фундамента применяется в основном диаметра равного 8мм. для индивидуальных жилых домов для металлического каркаса применяют более толстые прутки диаметром от 10 до 12 мм, а для массивных и тяжелых конструкций используют прутки, диаметр которых составляет не менее 14 мм.

Арматурный каркас для плитного основания

Зачастую на очень проблемных почвах, склонных к пучению, под индивидуальный жилой дом приходится устраивать плитный фундамент, который точно также необходимо армировать. Арматура для плитного фундамента подбирается с учетом будущей нагрузки на него.

Наиболее часто для вязки металлического каркаса используют стальные ребристые прутки, имеющие диаметр 12 мм. Некоторые специалисты, подбирая диаметр прутков, исходят от толщины плиты. К примеру, если в качестве основания будет использована плита толщиной в300 мм, то арматуру желательно использовать равную диаметром 14 мм. Вяжут металлические прутки, используя либо вязальную проволоку, либо сварку для определенного типа арматуры.

Следует добавить, что помимо типа металлических прутков и выбора диаметра при устройстве металлического скелета не помешает знать и количество арматуры для фундамента. Здесь необходимо учитывать, что все основные нагрузки достаются горизонтально расположенным пруткам. Исходя из этого, металлический скелет собирают в виде прямоугольника таким образом, чтобы два несущих прутка арматуры находились вверху, а два внизу. Вертикальные же и поперечные прутки необходимы для того, чтобы создать целостность самого каркаса и придать ему дополнительную прочность.

Расстояние между горизонтальными и вертикальными прутками выдерживают от 30 до 80 см, все зависит от конструкции и величины непосредственно самого металлического скелета. Но меньше 30 см расстояние быть не должно при любой конструкции. Часто для вертикальных прутков применяют арматуру с гладкой поверхностью и меньшего диаметра, поскольку она не подвергается таким нагрузкам, как основные горизонтальные прутки.

Основным недостатком металлического скелета, помещаемого в основание, является, конечно же, склонность металла к коррозии. Для того чтобы этого избежать рекомендуется выдерживать расстояние в 5 см от прутка до наружной стены основания во время заливки бетонного раствора.

Таким образом, выполнить арматурный каркас и все необходимые расчеты, а также подобрать нужную арматуру несложно. Самое главное, сделать все до начала непосредственных работ по устройству самого основания.

Какая арматура нужна для ленточного фундамента

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Зачем бетону нужна арматура, деформация бетонной конструкции

Обычный бетон обладает некоторыми недостатками, которые сохраняются независимо от используемой марки цемента и тщательности подбора примесей. Один из таких недостатков – недостаточная прочность несущих конструкций из чистого бетона. Однако материал сам по себе слишком хорош, чтобы отказываться от него в пользу металлических конструкций, к тому же, он гораздо дешевле. Железобетон решает проблему прочности и экономичности при производстве бетона. Именно укрепленный арматурой бетон становится основной для многоэтажных зданий и обширных промышленных площадок.


Деформация конструкции вследствие сжатия и растяжения


Как именно арматура помогает сделать железобетон таким прочным? Любая несущая конструкция из бетона подвергается нагрузкам на сжатие и растяжение, что вызывает временную или постоянную деформацию. Чтобы понимать, как работает деформация, можно представить на месте железобетонной плиты большой блок резины, который сжимается, растягивается и сгибается по определенным правилам. Бетон подвержен почти тем же законам физики, хотя его деформация менее заметна глазу. А чрезмерная деформация недостаточно укрепленного бетона вызовет разрушение конструкций, что чревато приведением здания в аварийный вид.

Чистый бетон, хоть и выглядит довольно прочным, разрушается при относительно малых усилиях. Поэтому его используют там, где предполагается лишь один вид деформации в один момент времени. Несущие конструкции в зданиях требуют большей прочности и гибкости. Стержень арматуры из стали выдерживает значительные нагрузки по сравнению с твердым бетоном, он выдерживает в сто раз более сильное растяжение, чем самый крепкий неармированный бетон. Таким образом, стержни из стали способны удерживать целые бетонные плиты от сильной деформации, принимая на себя многие виды нагрузок, в том числе резкие вибрации.

Важно подбирать арматуру определенного сечения, чтобы она хорошо укладывалась в бетон, не создавая полостей или слабых областей в плите. Сцепление может быть усилено длительным выдерживанием бетона после заливки, а также повышением исходной шероховатости стальных стержней. Сама же сталь отлично сцепляется с бетоном, при этом они имеют примерно одинаковые физические свойства в плане изменения температуры – например, они одинаково меняют свой объем. Дополнительное укрепление происходит при усадке бетона – он так плотно сжимает стальные прутья, что они практически становятся неотъемлемой частью готовой железобетонной плиты. Железобетон становится частью прочных стен, полов и потолочных плит в жилых и промышленных зданиях.

Так как бетон является слабым проводником тепла, стальная арматура надежно защищена от одного из своих главных недостатков – хрупкости при резком изменении температур. Арматура внутри железобетонной плиты практически не испытывает влияния температуры в самые жаркие или холодные сезоны года.

В чем разница между фитингами и переходниками?

Автор: Джош Косфорд, редактор

Гидравлические фитинги и переходники часто считаются одинаковыми. Любой технический специалист, устанавливающий компоненты во время установки сантехники, будет использовать знакомые ему слова и взаимозаменяемые слова. Конечно, это не одно и то же, иначе они не были бы разделены как два слова на английском языке!

Семейство фитингов ContiTech B2

Фитинги устанавливаются в другие основные компоненты, чтобы обеспечить прокладку шлангов и трубок, что в противном случае было бы невозможно.Вы устанавливаете фитинги в рабочие отверстия насосов, двигателей, цилиндров и клапанов, чтобы облегчить подсоединение труб и шлангов к этим основным компонентам.

Например, в головке и крышке цилиндра могут быть вырезаны внутренние порты бобышки с уплотнительным кольцом, и хотя некоторые концы гидравлических шлангов доступны с охватываемыми концами ORB, они встречаются редко. Чаще всего порт ORB имеет фитинг, установленный либо с внешней резьбой JIC, либо с уплотнительным кольцом, в то время как шланг изготавливается с соответствующей внутренней резьбой JIC или внутренним концом ORF.Такая конфигурация упрощает установку и снятие, а в случае повреждения резьбы легче заменить фитинг, чем весь шланг.

Фитинги для гидравлического применения часто изготавливаются из кованой и подвергнутой механической обработке стали, которая является чрезвычайно прочной и жесткой. Иногда арматура изготавливается из стальной заготовки, хотя это бывает редко. Фитинг будет иметь резьбу, соответствующую отверстию компонента, но на другом конце будет резьба, соответствующая форме резьбы на конце шланга.

Адаптеры - это компоненты, изготовленные для соединения двух или более форм или размеров резьбы друг с другом. В некоторых случаях переходники также могут быть фитингами. Например, если порт цилиндра с внутренней резьбой ORB, о котором я говорил ранее, необходимо было присоединить к концу шланга с внутренней резьбой JIC, то переходник должен быть охватываемым ORB на охватываемый JIC. Следует отметить, что адаптеры ORB почти всегда являются фитингами, поскольку по самой своей природе «выступ» определяется как гнездовой порт в компоненте.

Гидравлический адаптер, изображение любезно предоставлено Tompkins

За пределами фитинга адаптеры позволяют заменять конкурирующие стандарты компонентов, такие как SAE, JIC, Metric, JIC и NPT, и это лишь некоторые из них.Нам не так повезло с одним стандартом, поэтому иногда вам нужно присоединить метрический конец шланга к фитингу BSPP, и для этого потребуется промежуточный адаптер. Адаптеры также могут использоваться для присоединения или разделения водопровода, например, для тройника участка или ответвления, в который могут быть установлены другие адаптеры, позволяющие принимать несколько стандартов концов шлангов для одного соединения.

Адаптеры

позволяют также устанавливать компоненты разного размера. Рассмотрим тот редкий случай, когда в систему устанавливаются дополнительные компоненты, но у них просто случается одинаковый размер портов.Для перехода от одного диаметра к другому требуется переходник. Адаптер может иметь две розетки, две вилки или по одной каждого типа, но всегда будет иметь разные размеры на каждом конце. Некоторые переходники имеют переходные размеры, увеличиваясь на два или более стандартных размера, например, от дюйма NPT до ½ дюйма NPT.

Адаптеры

также предоставляют творческие решения. Гидравлический шланг может иметь 1-дюймовые соединения JIC, поэтому переходник тройника с одним концом 1 дюйм с внутренней резьбой JIC, одним концом с наружной резьбой JIC 1 дюйм и третьим с наружной резьбой дюйма JIC позволит контрольной точке или манометру быть добавленным в эту секцию сантехники.

Хотя они взаимозаменяемы, фитинги и адаптеры различаются по названию только в зависимости от того, где и как они используются. Если вы сомневаетесь, считайте, что фитинги - это то, что входит в компоненты, которые вы устанавливаете, и адаптеры, чтобы облегчить соединение остальной системы.

EMT Руководство по фитингам кабелепровода | Zoro.com

Фитинги кабелепровода, включая муфты и соединители, используются для соединения одного отрезка металлического кабелепровода (EMT) с другим или для соединения кабелепровода с электрической коробкой.Эти фитинги доступны в различных материалах, размерах и конфигурациях, разработанных для различных целей, от применений только для помещений до фитингов, рассчитанных на защиту от дождя и утвержденных для использования на открытом воздухе. В этой статье будут рассмотрены различные типы и стили фитингов, а также основные шаги, необходимые для подключения кабелепровода к другому участку кабелепровода, к коробке или корпусу.

Типы фитингов кабелепровода: соединители и муфты

Существует два основных типа фитингов кабелепровода: соединители и муфты. Муфты (или муфты) используются просто для соединения двух частей кабелепровода. Муфты доступны в различных стилях и размерах и позволяют формировать более длинные участки кабелепровода.
Соединители кабелепровода , с другой стороны, имеют один конец с резьбой и используются для соединения части кабелепровода с распределительной коробкой или корпусом с помощью стопорной гайки. Иногда их называют переходниками с наружной резьбой.

Типы муфт и соединителей: установочный винт против сжатия

Вам нужно, чтобы размер ваших соединителей и соединителей соответствовал размеру вашего кабелепровода, но оба типа фитингов также бывают разных стилей.Фактически, как соединители, так и соединители доступны в вариантах с установочными винтами и зажимами.

Фитинги с установочными винтами обычно устанавливаются быстрее и проще, а также могут быть прочнее, чем компрессионные фитинги. Однако муфты и соединители с установочными винтами не считаются водонепроницаемыми или водонепроницаемыми и должны использоваться только в помещении. Муфты с установочными винтами четко идентифицируются по винтам, которые используются для их затяжки - они могут иметь один или несколько винтов, в зависимости от размера кабелепровода.

Компрессионные фитинги

часто предназначены для использования как в помещении, так и на открытом воздухе и, как правило, обеспечивают более плотную посадку, хотя вы все равно должны убедиться, что используемые муфты и соединители рассчитаны на ваши конкретные области применения, поскольку не все эти фитинги технически являются дождевыми. -тугой.В то же время компрессионные фитинги также требуют больше времени для установки и со временем могут иметь более высокий процент отказов, чем установочные винтовые фитинги.

Как соединить два отрезка трубопровода вместе

После того, как вы определили правильный тип фитинга кабелепровода и соответствующий стиль для вашего варианта использования, вы готовы подключить кабелепровод либо к существующей трассе кабелепровода, либо к вашей коробке или корпусу. Если вы используете соединитель для соединения двух участков кабелепровода, это делается следующим образом:

1.Сначала вставьте отрезанный канал в один конец муфты до упора. (У большинства муфт есть естественный упор в месте посадки кабелепровода, предотвращающий его дальнейшее проникновение в фитинг.)

2. Возьмите другой кусок кабелепровода, который вы подключаете, и точно таким же образом вставьте его на противоположный конец муфты.

3а. Если вы используете муфту с установочным винтом , затяните установочные винты с помощью отвертки или отвертки.Готово!
3б. Если вы используете компрессионные муфты , используйте пару стопорных клещей для затяжки сальников компрессионной муфты. При правильной затяжке сальник муфты прижимается к трубопроводу, образуя необходимое прочное уплотнение.

Как подключить кабелепровод к коробке или корпусу

Используете соединитель кабелепровода (или переходник с вилкой) для подключения участка кабелепровода к электрической коробке или корпусу? Выполните следующие шаги:

1.Большинство электрических коробок имеют предварительно изготовленные «заглушки», которые по сути являются просто съемными круглыми заглушками, закрывающими резьбовое отверстие на боковой стороне коробки - идеально подходят для установки кабелепровода и соединителя! Вытащите один из них с помощью отвертки Phillips. После того, как вы использовали отвертку, чтобы ослабить выбивное кольцо, вы можете удалить его рукой.

2. Вставьте конец соединителя с резьбой в отверстие, которое вы создали в коробке. После того, как он вставлен, прикрепите стопорную гайку к резьбе на обратной стороне (внутри коробки) и затяните ее до края коробки.

3. Затем вставьте кабелепровод в другой конец разъема до упора.

4а. Если вы используете соединитель с установочными винтами, затяните установочные винты с помощью отвертки или отвертки. Готово!

4б. Если вы используете компрессионные соединители , используйте пару плоскогубцев для затягивания сальников компрессионного соединителя. При правильной затяжке сальник соединителя будет прижиматься к кабелепроводу, образуя необходимое прочное уплотнение.

Так же, как существует множество типов и размеров кабелепроводов, нет недостатка в различных типах и стилях соединителей и муфт. Хотя мы не рассмотрели здесь все типы фитингов, это руководство должно помочь вам начать работу с большинством приложений, когда дело доходит до удлинения участков кабелепровода или соединения кабелепровода с распределительной коробкой, корпусом или панелью. Как всегда, наличие необходимых инструментов, соединителей и фитингов обеспечит безопасное и точное выполнение ваших электрических проектов.

BangShift.com Фитинги AN 101: Наденьте шланг! Что нужно знать перед началом работы на автомобиле.

Фитинги AN - одна из тех деталей, которые все любят иметь на своих автомобилях, но не все понимают. Конечно, это тип фитинга для шлангов, который можно использовать практически для любой жидкости, но откуда они берутся и как их правильно использовать, все еще остается загадкой для многих людей, даже если они не хотят в этом признаваться. . Это будет первая из серии статей, которые мы собираем, чтобы вы лучше понимали фурнитуру и то, что они могут сделать для вашего проекта, чтобы в следующий раз, когда она вам понадобится, вы выбрали ее с умом и установить правильно с первого раза.Мы обратились за помощью к экспертам Fragola.

Мы использовали фитинги Fragola и концы шлангов на протяжении всей нашей Drag Week S10, на которой Ларри Ларсон проехал до 5,950 при 244,43, потому что на автомобиле с таким количеством систем есть много фитингов. Там, где много фитингов, есть много мест для потенциальных утечек, если вы установите неправильные фитинги или неправильно их установите. Когда мы позвонили Джеффу Стейси из Fragola, чтобы задать вопросы о фитингах и концах шлангов, он дал нам больше, чем мы рассчитывали, но в хорошем смысле! Fragola известна тем, что предлагает высококачественную фурнитуру, которая работает в любой среде, с некоторыми уникальными продуктами и функциями, которые вы должны проверить для своего проекта.Благодаря помощи Джеффа у нас были нужные детали и нужные инструменты, чтобы убедиться, что мы не протекаем и доставляем все важные жидкости туда и обратно.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОСЕТИТЬ FRAGOLAPERFORMANCESYSTEMS.COM

Во время этого проекта меня поразило не только качество самой фурнитуры. Я уже давно знаком с продуктами Fragola, но не знал, что это история семьи Fragola. Фрэнк Фрагола основал эту компанию, которая теперь выросла до Fragola Performance Systems и F-K Bearing, еще в 1973 году после иммиграции в США.Он приехал сюда, чтобы производить лучший продукт, который мог, и теперь с гордостью сообщает, что Fragola производится в США. Три поколения Фраголы работают в компании, и именно молодые люди теперь должны работать во всех отделах, как и их родители, чтобы они также могли изучать бизнес. И некоторые вещи, которые Фрэнк и семья Фрагола делают для своих сотрудников, просто невероятны. Возможно, у них просто лучшие производственные рабочие места в Соединенных Штатах!

Когда я составлял план для этой серии статей, я задал Джеффу кучу вопросов о приспособлениях, мифах и некоторых советах и ​​приемах.Некоторые из его ответов приведены ниже и выделены курсивом . В оставшейся части этой серии будет еще много.

AN 101: Что нужно знать перед тем, как установить хотрод или гоночную машину.

Что вообще означает AN и откуда оно взялось?

AN относится к типу фитингов, которые были специально разработаны для перекачки жидкостей по жесткой или гибкой линии или шлангу. Первоначально AN был разработан и представлен во время Второй мировой войны, и название AN происходит от стандарта дизайна и производительности, установленного армией и флотом.Фитинги, шланги и трубопроводы AN обозначаются числовыми размерами. Например, -12, которое произносится как «Двенадцать тире». Фитинги AN имеют специальный раструб под углом 37 градусов для создания уплотнения «металл к металлу» при их соединении, и это НЕ то же самое, что раструб, который вы можете найти в строительном магазине. Эти фитинги имеют отбортовку под 45 градусов и НЕ БУДУТ РАБОТАТЬ С АППАРАТОМ! Не используйте запчасти из хозяйственного магазина для монтажа вашего следующего проекта! Это плохо. Латунь не место для хот-родов или гоночных автомобилей.

Что означают размеры, когда говорят о фитингах AN?

Если вы возьмете средний хотроддер и попросите его измерить размеры фитингов AN, вы получите всевозможные вариации, когда вы попросите их либо произнести размеры, либо объяснить, что они означают.На самом деле это очень просто. Конечно, для этого требуется немного математики, но правда в том, что каждый размер AN относится к числителю в дробной части. Хорошо, хорошо, не паникуй. Легко там ... это просто. Любое число после знака - это число шестнадцатых дюйма, которое представляет внутренний диаметр используемого шланга. Если фитинг используется на жесткой линии, то число после - это внешний диаметр этой жесткой трубки. Смущенный?

Вот что вам нужно знать.-4 шланг, фитинги и линии эквивалентны ¼ дюйма. 4/16 невероятно похож на ¼. -6 - это 6/16 или 3/8 дюйма, -8 - ½ дюйма, -10 - 5/8 дюйма, -12 - дюйма, -16 - 1 дюйм, -20 - 1 ¼ дюйма, -24 - 1 ½ ”, -28 - это 13/4”, а -32 - это 2 ”. Также есть -2 и -3, но -3 - это наименьшее значение, которое вы, вероятно, будете использовать на хот-роде или гоночной машине.

Какие 5 основных вопросов вам задают о фурнитуре?

Сделано в США? Это наш вопрос номер один. Мы настоящий производитель шланговых наконечников и переходников.(также известные как фитинги) Мы не производим шланги дома. Все наши фитинги AN и другие продукты производятся на собственном предприятии Fragola Performance Systems в Саутингтоне, штат Коннектикут, .

Будут ли другие люди работать с вашим фитингом из шланга? Мы не рекомендуем перекрестную панировку. Для этого есть несколько причин, и если вы пытались перекрестить шланги для хлеба и концы шлангов до того, как столкнулись с некоторыми из них. Материалы и структура шланга часто подбираются таким образом, чтобы сделать установку подходящих фитингов более простой и надежной.Используйте концы шлангов Fragola со шлангами Fragola.

Конец шланга и шланг серии 3000 выше показывает, как фитинг серии 3000 включает конический ниппель (5), который упрощает установку в шланг и обеспечивает оптимальное зацепление режущей кромки под резьбой. Кроме того, фитинги Fragola серии 3000 включают цельную конструкцию (1), которая устраняет два паяных соединения, которые часто встречаются в других фитингах. Этот шланг и система шланговых концов предназначены для совместной работы.

Насколько легкий черный нейлоновый шланг? На 30-50% легче нержавейки. Это шланг на грузовике. (Мы использовали его на S10 не только потому, что он легче, но и потому, что мы думаем, что он выглядит лучше и проще в использовании. Никаких острых нержавеющих металлов, которые могли бы вас ткнуть).

Что у нас есть для устранения проблем с проницаемостью топлива? Линия шлангов Real Street и концы шлангов устраняют проникновение топлива. Шланг Real Street имеет сердцевину из ПТФЭ, которая не пропускает запах и может работать со всеми видами топлива. (Ни вонючей машины, ни вонючего гаража, со шлангами Real Street от Fragola.)

Есть ли у вас концы шлангов поворотные? Да, все концы шлангов от Fragola поворотные, кроме -4.

Каковы пять основных мифов о фитингах, шлангах и т. Д.?

Все шланги одинаковы. Многие импортные шланги не выдержат сегодняшнего уличного и гоночного газа. Резиновый сердечник не рассчитан на работу с кислородосодержащим топливом и топливом, смешанным со спиртом, и начинает разваливаться, забивая форсунки и топливные фильтры.Или, что еще хуже, шланг протекает сквозь резиновую сердцевину! Можете ли вы сказать FIRE… По какой-то причине цена и номинальное давление, кажется, иногда больше волнуют гонщиков, когда им действительно нужно смотреть на общий состав фитингов и шлангов, которые им НЕОБХОДИМЫ для их проекта. Тот факт, что шланг и его концы рассчитаны на необходимое давление, не означает, что он подходит для вашего применения. Охлаждающая жидкость, топливо, масло и т. Д. Могут по-разному влиять на шланг, и это следует учитывать при выборе подходящего шланга для вашего применения.

Линии AN сложно собрать. У нас есть несколько инструментов, облегчающих работу, и наша конструкция имеет форму воронки, позволяющую шлангу вставлять в гайку легче, чем у некоторых брендов.

Что каждый, кто поставляет фитинги AN, является производителем, хотя на самом деле все больший и больший процент компаний закупают фитинги из Китая.

Дело не в том, что высококачественные детали НЕ МОГУТ изготавливаться в Китае, а скорее в том, что большинство производителей, выпускающих детали, НЕ контролируют качество, имея на месте представителя компании.Старая поговорка «Когда кота нет рядом, мыши будут играть» действительно применима к китайскому производству. Fragola делает все здесь самостоятельно. Качество - это номер один, потому что все производство находится в собственном доме.

Какие 5 основных ошибок делают люди при выборе или установке фурнитуры?

Не используется шланг той же марки, что и концы шлангов.

Покупка только по цене.

Попытка согнуть шланг слишком остро вместо того, чтобы покупать конец шланга с правильным углом.

Это всего лишь образец угловых концов шлангов, предлагаемых Fragola. Прямые, 30, 45, 60, 90, 120, 150 и 180 доступны с полнопоточными концами шлангов, а это значит, что вы можете заставить работать все, что угодно. Поверьте мне, S10 - это настоящий сантехнический кошмар, и все на нем аккуратно и аккуратно, и умещается там, где должно быть, потому что мы сперва все это спланировали.

Использование слишком маленькой магистрали в топливных системах.

Очень немногие обстоятельства, при которых слишком большой расход топлива будет плохим.Конечно, есть обстоятельства, когда установка шланга -16 и фитингов в определенные места нецелесообразна, но обязательно проконсультируйтесь с производителем топливной системы при выборе размеров для вашей топливной системы. И планируйте заранее! Ваш Строкер LS с наддувом сейчас может сделать только 575, но когда вы прикрутите к нему турбины, эта штука вырастет до 1200. Планируйте заранее. Ребята из Aeromotive уже много лет используют Fragola и дадут рекомендации о том, что вам нужно для вашего конкретного приложения.Точно так же, просто позвонив во Fragola, вы получите всю необходимую информацию. Заблаговременное планирование сэкономит вам время и деньги в долгосрочной перспективе. Постройте свою топливную систему так, чтобы в нее можно было вносить улучшения, и в конечном итоге это будет стоить вам гораздо меньше. И Aeromotive не одинок, MSD, FAST, TCI и множество других громких имен используют Fragola.

Бегущие линии и шланги слишком близко к источникам тепла, а затем удивляешься, почему резиновый сердечник начал плавиться.

Используйте правильные вещи !!! Зажимы для лески с мягкой подкладкой, также известные как Adel Clamps, - ваш друг! При правильном использовании они удерживают ваши шланги на месте, защищая от тепла и истирания.Кроме того, использование правильных фитингов может облегчить вашу жизнь и значительно продлить срок службы ваших шлангов и фитингов.

Приведенный выше фитинг переборки значительно облегчит жизнь во многих установках. Вместо того, чтобы объезжать определенные препятствия в машине, пройдите через них. В соответствии с этим у Fragola есть эти сверхкрутые уплотнения с люверсами, которые позволяют пропускать шланги через брандмауэр, пол багажника и т. Д. И не беспокоиться об истирании. И они предназначены не только для шлангов! Это идеальное решение для электромонтажа вашего хотрода и гоночного автомобиля.Когда мы говорим это, нас зацепили!

Две самые крутые вещи, которые мы видели от парней из Fragola, могут спасти вас от такого раздражения и беспорядка, и они такие простые. Прежде всего, это их комплект для проверки шлангов

0. Он поставляется с заглушками для различных размеров концов шлангов и позволяет создавать давление в вашей системе сжатым воздухом благодаря установленным в них клапанам Schraeder. Протестируйте его воздухом, а не топливом или маслом, и заранее узнайте, есть ли у вас проблемы. Или у вас есть утечка, и вы не можете сказать, где? Используйте это, чтобы проверить это.

Только что закончили собирать новый шланг и концы? Устали обрызгивать тормозной шланг внутри шланга, а затем продувать его воздухом? Вы уверены, что у вас есть какие-то или все иностранные материалы? Может ли там болтаться осколок нержавеющей стали? Используйте этот набор для промывки и тестирования садового шланга. Это так просто, что это просто безумие. Промойте шланги водой, одновременно проверьте отсутствие утечек, а затем продуйте их небольшим количеством воздуха, и все готово. Это один из тех "Почему я не подумал об этом?" инструменты.

В нашей следующей статье мы покажем вам, как собирать концы шлангов как на шлангах из нержавеющей, так и на нейлоновой оплетке, а также советы и рекомендации, которые помогут вам при планировании и выполнении вашей собственной установки. Мы также более подробно рассмотрим типы концов шлангов, а также то, как выбрать, какие из них подходят для вашего применения, а затем мы рассмотрим некоторые специальные фитинги, которые помогут вам с конкретными аспектами вашей установки, будь то Соединение EFI, приварные заглушки, специальные фитинги для давления масла или что-то странное.Следите за обновлениями, мы скоро представим вам еще больше AN Tech!

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОСЕТИТЬ FRAGOLAPERFORMANCESYSTEMS.COM ДЛЯ БОЛЕЕ ПОДРОБНОЙ ИНФОРМАЦИИ О ВСЕХ ПРОДУКТАХ

Справочник по фитингам с нажимной фитингом в водопроводной сети

Установить вставные фитинги в сантехнику не так сложно, как думает большинство людей. После того, как вы подготовите трубу для установки сантехнического фитинга, вы сможете легко выполнить соединение. Отрежьте, очистите и отметьте трубу на определенную глубину посадки.

Затем вы надвинете сантехнический фитинг на трубу, чтобы получить постоянное соединение, которое все еще можно снять. С такой фурнитурой работать довольно просто. Они создают почти надежное соединение.

Если вы хотите, чтобы в водопроводном соединении не было утечек, убедитесь, что конец трубы обрезан ровно и под прямым углом, сглажен снаружи, а труба или фитинг продвинуты до максимально возможной точки. Свяжитесь с нашими сантехниками сегодня для получения дополнительной информации.

Основы нажимных фитингов

Сантехнические фитинги с нажимной посадкой также известны как нажимные фитинги или вставные фитинги.Они специально созданы для использования на трубах из полиэтиленгликоля, ХПВХ и жестких медных водопроводных труб.

Некоторые фитинги меньше по размеру и специально предназначены для использования в пластиковых трубках, используемых в ледогенераторах, аквариумах и фильтрах для воды.

Эти фитинги нельзя использовать с трубами из оцинкованной стали. Большинство из них также нельзя использовать с мягкими или гибкими медными трубками.

Все типы сантехнической арматуры имеют идеальные вставные фитинги, включая ремонтные муфты, соединительные шланги, используемые в водонагревателях, нагрудники для шлангов, тройники, колена, запорные клапаны и штуцеры.

Большинство нормативов по сантехнике разрешают использование этих фитингов внутри потолочных полостей или стен. Некоторые виды арматуры закапываются под землей после обмотки лентой.

Если вы планируете использовать эту фурнитуру для крупных проектов, ожидайте, что проект будет дорогостоящим, поскольку они недешевы. Более того, уточните в местном строительном отделе какие-либо ограничения на использование фурнитуры в большом проекте.

Фитинги

Push-fit работают, захватив фиксируемую трубу своим кольцом.Кольцо обычно имеет несколько зубцов из стали. Фитинг также имеет внутри одно или несколько уплотнительных колец, которые создают плотное уплотнение вокруг трубы.

Если труба имеет неправильную закругленную форму или ее края шероховатые, или она покрыта налетом, то предусмотренные уплотнительные кольца могут не обеспечивать герметичность, что приводит к утечкам.

Кроме того, если труба не была разрезана ровно и под прямым углом, она не сможет равномерно прилегать к фитингу или может выйти за пределы необходимой глубины внутри фитинга.

Все эти проблемы приведут к несовершенной печати. Таким образом, для прорезания трубы рекомендуется использовать только инструмент для резки труб, а не пилу.

Необходимые материалы и инструменты

  • Маркер
  • Цанговый штуцер
  • Резак для трубок
  • Универсальный нож (при необходимости)
  • Наждачная шкурка (при необходимости)
  • Инструмент для удаления заусенцев (тип глубиномера)

Установка штуцера с защелкой в ​​водопроводной сети

Шаг 1 - Резка трубы

Начните с обрезки трубки или трубы до необходимой длины.Используйте подходящий инструмент для резки трубок для труб определенного материала. Например, если вы разрезаете медную трубу, используйте трубку для резки меди.

Если вы работаете с трубами из ХПВХ, используйте инструмент для резки труб на пластиковой основе. Для PEX используйте режущий инструмент для PEX. При проведении измерений для резки трубы помните, что труба может выступать в фитинге примерно на 1 дюйм. Так что имейте это в виду при резке трубы.

Этап 2 - Расширение и снятие заусенцев с трубы

Затем разверните конец медной трубы.Также удалите заусенцы. Используйте инструмент для развертывания и удаления заусенцев при удалении зазубренных и острых кромок, которые могут остаться после резки трубы. Инструмент одновременно расширяет трубу изнутри и снимает заусенцы снаружи.

В качестве альтернативы разверните трубу, используя заднюю часть расширителя. Также используйте наждачную бумагу или наждачную бумагу (мелкозернистую), чтобы аккуратно удалить заусенцы с внешнего края. Однако шлифовать следует только край. Избегайте шлифования поверхности стенки трубы.

Трубки

PEX и трубы CPVC не нуждаются в зачистке или развёртывании.Однако, если трубопровод из ХПВХ имеет какой-то гребень вокруг внутреннего края, вы можете использовать мелкую наждачную бумагу, наждачную шкурку или универсальный нож, чтобы осторожно развернуть внутренний край.

После этого удалите из трубы весь мусор. Затем используйте чистый кусок ткани или тряпку, чтобы протереть поверхность трубки или трубы.

Полезные советы : Вы можете найти некоторых производителей вставных фитингов, которые продают инструменты для удаления заусенцев различных размеров. Эти инструменты работают как инструменты для развёртывания и удаления заусенцев, в то же время работая как эффективные инструменты для маркировки глубины фитинга.

Шаг 3 - Маркировка трубы

Возьмите маркер и инструмент для удаления заусенцев (опция глубиномера), чтобы пометить НКТ или трубу. Маркировка должна указывать на полную глубину фитинга. Наденьте калибр на конец трубы, пока не почувствуете, что он остановился. Затем отметьте плавную линию маркером вдоль кромки инструмента.

Если у вас нет калибра, используйте любую рулетку, чтобы снять измерения с конца трубы. Используйте маркер, чтобы пометить трубку или трубу в соответствии с глубиной, указанной производителем для этого конкретного фитинга.Это обеспечит идеальную посадку.

Шаг 4 - Установка фитинга

Теперь наденьте вставной штуцер на конец трубы. Как вариант, вставьте трубку или трубу в сантехнический фитинг до упора.

Конец вставного фитинга необходимо правильно выровнять в соответствии с нанесенной вами разметкой глубины трубы.

Как только он будет совмещен с маркировкой, это будет означать, что труба или трубка полностью вставлены в нажимной фитинг.После установки фитинга вы можете повернуть вставной фитинг или трубу на 360 градусов по мере необходимости.

Советы : Большинство фитингов поставляются с элементом жесткости из PEX или втулкой внутри для стабилизации конца трубки из PEX.

У некоторых фитингов его нет, поэтому вам придется покупать отдельную втулку и включать ее перед установкой. Встроенные втулки не нужно отсоединять при использовании труб из ХПВХ или медных труб.

При необходимости вы можете снять трубу / шланг или фитинг после установки, используя съемный инструмент.У этого инструмента есть небольшой зажим в форме подковы.

Инструмент надевается на трубу. Достаточно просто надавить инструментом для снятия на участок, вокруг которого труба встречается с нажимным фитингом.

Затем вытяните трубу наружу. В случае, если вы снимаете вставной фитинг с трубки PEX, вам нужно будет отрезать его заново, прежде чем устанавливать на место. Достаточно свежего среза на один дюйм на конце трубы.

Статьи по теме:

Сантехнические трубы: 7 основных типов труб, с которыми вы можете встретиться

Советы по использованию медных фитингов без пайки

Инструменты и задачи обслуживания (интерактивные)

Установка, обслуживание и устранение неисправностей сантехнических систем требует специальных знаний в области стандартизированных в отрасли измерений, строительных норм и правил, а также специализированных компонентов сантехнических систем.Хотя к этим системам и компонентам применяются местные правила сантехники, следует соблюдать инструкции производителя по установке и использованию. Многие распространенные детали и материалы для сантехники, такие как трубы и фитинги, не поставляются с инструкциями, и их размер и установка должны соответствовать местным нормам по сантехнике и строительству.

Способность трубы или фитинга выдерживать давление, выдерживать высокие или низкие температуры и выдерживать воздействие природных факторов ограничивается их химическим составом, прочностью стенок и целостностью метода герметизации, используемого для соединения отдельных компонентов.График - это термин, используемый для обозначения толщины стенок «пластиковых» (ПВХ, АБС, ХПВХ) труб, при этом меньшие числа соответствуют трубам с более тонкими стенками. Наиболее распространенными размерами, используемыми в жилищном строительстве, являются Schedule 40 (более тонкая стена, используемая в системах канализации, сточных вод и вентиляции) и Schedule 80 (более толстая стена, используемая в приложениях с водой под давлением). Несколько типов материалов одобрены для использования в системе трубопроводов, которые служат разным целям в полной водопроводной системе, включая водоснабжение, а также канализацию, слив и вентиляцию (DWV).В следующей таблице указан тип водопроводной системы, в которой в жилом и малом коммерческом строительстве обычно допускаются различные типы трубопроводов:

Общие типы материалов Поставка Отходы Слив Вентиляционное отверстие
Медь Есть
PEX Есть
ПВХ Да * Есть Есть Есть
ХПВХ Да **
АБС Есть Есть Есть
Чугун Есть Есть Есть
Без ступицы Есть Есть Есть
Труба оцинкованная Есть
Труба из черного чугуна ***
Фитинги

используются для соединения и перенаправления труб и компонентов в законченные водопроводные системы.Из-за разнообразия конструкций компонентов сантехнической системы фитинги также облегчают адаптацию от одного диаметра трубы или фитинга к другому. Хотя многие стили фитингов используются в большинстве систем всех типов, сантехнические нормы разрешают использовать только некоторые фитинги в конкретном типе водопроводной системы (водопроводной или DWV) и имеют строгие требования к тому, как они должны быть включены в систему ( например: компрессионные фитинги и соединения никогда не должны использоваться внутри стен).

Терминология фитингов

Санитарные тройники
Национальная трубная резьба (NPT)
Резьба американского стандарта, используемая в системах трубопроводов и трубопроводов.Он также может называться MPT или MNPT для наружной наружной резьбы и FPT или FNPT для внутренней внутренней резьбы. Для получения герметичного уплотнения всегда следует использовать резьбовой герметик определенного типа (кроме NPTF).
Размер железной трубы (IPS)
Старая система калибровки труб все еще используется в некоторых отраслях промышленности, включая производителей труб из ПВХ.
Фитинги выскальзованные
Для контактных фитингов требуется, чтобы охватываемый компонент с определенным внешним диаметром был соединен с охватывающим элементом с внутренним диаметром аналогичного размера либо с помощью растворителя, клея или, при использовании медных компонентов, пайки.
Муфты
Муфты предназначены для соединения двух труб одинакового диаметра. Муфты могут быть скользящими или с внутренней резьбой.
Втулки
Этот фитинг позволяет уменьшить размер трубы или фитинга до меньшего размера и сделать его вставленным в трубу, внутреннюю муфту или внутреннюю резьбу. Наружный диаметр втулок может быть с наружной резьбой или с наружной резьбой с внутренним диаметром, и иметь тот же тип (скользящий или резьбовой), что и внешний, что определяет размер, до которого сокращается система трубопроводов.
Адаптеры
Как и втулки, переходники используются для преобразования труб и фитингов из одного размера в другой. В отличие от втулок, переходники позволяют переходить от скольжения к резьбовым, а в некоторых случаях - с одного типа материала трубопровода на другой.
Колено
Колена обычно изменяют направление трубопроводной системы на 90 ° или 45 °. Фитинги 22-1 / 2 ° также доступны для некоторых систем трубопроводов.В зависимости от материала отводы бывают двух типов: внутренняя резьба - внутренняя резьба, внутренняя резьба - внутренняя, внутренняя резьба, скольжение - наружная резьба. Отводы из ПВХ и меди с внутренней резьбой и с наружной резьбой называются уличными коленами, и они используются для коротких поворотов и поворотных соединений.
Тройники
Тройники соединяют трубы под углом 90 градусов, разделяют поток одной линии на две или более. Тройники также можно использовать для уменьшения размера ответвления от основной линии.Тройники обычно имеют внутреннюю резьбу в каждом направлении.
Заглушки
Заглушки с наружной резьбой или с наружной резьбой предназначены для закрытия неиспользуемых ветвей водопроводной системы или выходов неиспользуемых компонентов.
Колпачки
Заглушки, как и заглушки, предназначены для закрытия неиспользуемых ветвей водопроводной системы или выходов неиспользуемых компонентов, но имеют вставные фитинги или резьбу с внутренней резьбой.
Профсоюзы Муфты облегчают снятие и ремонт компонентов системы и состоят из одного фитинга, имеющего поворотную гайку, который крепится к другому фитингу, который имеет переходник с наружной резьбой с фланцем или уплотнением компрессионного типа.
Компрессионные фитинги Компрессионные фитинги иногда используются для установки компонентов сантехнических систем и быстрого ремонта гладких труб с внешним диаметром, таких как ПВХ и медь. Для компрессионных фитингов требуется, чтобы мягкая металлическая втулка из латуни в изделиях из меди и тефлон или гибкая шайба в изделиях из ПВХ сжималась вокруг материала трубопровода регулировочной гайкой для герметизации фитинга.
Уайес
Wyes - это фитинги Y-образной формы, которые позволяют соединять одну трубу с другой под углом 45 градусов.Отводы не используются в системах водоснабжения, но распространены в системах DWV, где крутые повороты замедляют поток отходов.
тройник
Тройники похожи на стандартные, но имеют дополнительный ответвление на 45 градусов.
Тройники санитарные
следует использовать при подключении горизонтального участка, такого как сливной рукав, к вентиляционной трубе или вертикальному стояку. Они используются только для перехода из горизонтальной плоскости в вертикальную.
Очистка
Clean-Outs - это точки доступа с резьбой и заглушками в системе DWV, используемые для очистки забитых линий с помощью шнеков и проверки систем DWV с помощью камер. Коды сантехнической системы определяют, сколько очисток должно быть в системе удаления отходов, в зависимости от длины пробега и количества поворотов в системе.

Фитинги Клиффорда Резерфорда, Розмари Резерфорд и Гвен Аркин имеют лицензию CC BY 4.0

Фитинг Поставка Отходы Слив Вентиляционное отверстие
Муфта Есть Есть Есть Есть
Колено 90 градусов или смещение Есть Есть Есть
Размах 90 градусов Есть Есть Есть
Колено 45 градусов или смещение Есть Есть Есть
Угол поворота 45 градусов Есть Есть Есть
Тройник Есть Есть
Тройник Есть Есть Есть
Тройник санитарный Есть Есть Есть
Адаптер Есть Есть Есть Есть
Втулка Есть Есть Есть Есть
Без ступицы Есть Есть Есть

Номинальный размер трубы Внешний диаметр Толщина стенки.(Sch 40) Вт. За фут. (Sch 40) Толщина стенки. (Sch 80) Вт. За фут. (Sch 80)
1/8 0,405 0,068 0,245 0,095 0,315
1/4 0,540 0,088 0,425 0,119 0,535
3/8 0,675 0,091 0,568 0.126 0,739
1/2 0,840 0,109 0,851 0,147 1.088
3/4 1.050 0,113 1,131 0,154 1.474
1 1,315 0,133 1,679 0,179 2,172
1-1 / 4 1,660 0,140 2.273 0,191 2,997
1-1 / 2 1.900 0,145 2,718 0.200 3,631
2 2,375 0,154 3.653 0,218 5,022
2-1 / 2 2,875 0,203 5,793 0,275 7,661
3 3,500 0.216 7,576 0,300 10,250
3-1 / 2 4.000 0,226 9.109 0,318 12,510
4 4.500 0,237 10,790 0,337 14.980
5 5,563 0,258 14.620 0,375 20,780
6 6.625 0,280 18,970 0,432 28,570
8 8,625 0,322 28,550 0,500 43,390
10 10,750 0,365 40.480 0,500 54,740
12 12,750 0,375 49,560 0,500 65.420

Pipe Glues & Primers от Gwen Arkin имеет лицензию CC BY 4.0

Использование очистителей, грунтовок и клеев зависит от применений скользящих фитингов и химического состава используемых «пластиковых» трубопроводов. При использовании этих химических клеев следует надевать химически стойкие перчатки, так как продолжительный контакт с кожей может привести к раздражению или химическому ожогу. Латексные и виниловые перчатки не обладают химической стойкостью при использовании с некоторыми растворителями, грунтовками и клеями.

Всегда сверяйтесь с инструкциями производителя относительно времени схватывания цемента и клея перед тем, как подать давление на любой клееный сантехнический узел.При сборке фитингов и труб очистители, грунтовки и клеи следует промокнуть по всей поверхности соединения как охватываемого, так и охватывающего скользящего фитинга. Хотя указания производителя могут отличаться, в большинстве случаев следует использовать очиститель, затем грунтовку и цемент на основе растворителя. Кроме того, после нанесения грунтовки цементный раствор следует наносить непосредственно до высыхания грунтовки. Перед тем, как клей начнет схватываться, охватываемая труба или фитинг полностью вставляется в охватывающее гнездо с небольшим вращательным движением.Важно, чтобы соединение было прочно вместе до тех пор, пока не будет достигнуто начальное схватывание клея, поскольку склеенные детали имеют тенденцию раздвигаться при нагревании и расширении химиката.

Цвет и материал

Большинство производителей этих химически активных продуктов используют цвета в своих продуктах, которые определяют состав материала, с которым они будут использоваться.

Color Blocks от Джонатана Кевана под лицензией CC BY 4.0

Различия между типами ПВХ-цемента и грунтовкой
Различия между CPVC, DWV PVC, Schedule 40 PVC и Schedule 80

Большинство резьбовых соединений труб сами по себе недостаточны для создания полного уплотнения в системах трубопроводов под давлением.

Лента с резьбой

Teflon Tapes от Gwen Arkin под лицензией CC BY 4.0

Для трубной резьбы

IPS и NPT требуется лента из политетрафторэтилена (ПТФЭ) (Teflon ™ от Chemours) для нанесения на наружную резьбу фитингов с целью получения полного уплотнения. Лента PTFE доступна шириной 1/2 ″, 3/4 ″ и 1 ″, а также различной массы или толщины (белая стандартная нагрузка, розовая высокая плотность). Стандартная лента должна быть полностью и равномерно намотана на наружную резьбу примерно три-четыре раза в направлении поворота резьбы для затяжки фитинга.Самый простой способ добиться этого - поместить рулон ленты в левую руку так, чтобы лента проходила вправо снизу. Удерживая фитинг с наружной резьбой правой рукой, поместите конец ленты на верхнюю часть фитинга и поверните фитинг по часовой стрелке. После закрепления первых 1–1–1 / 2 витков осторожно натяните ленту, продолжая поворачивать, перекрывая слои вверх и вниз по нитям, пока не будет достигнуто от 3 до четырех полных витков, равномерно по всей длине наружной резьбы. С усилием натяните ленту, чтобы порвать, и ввинтите фитинг с наружной резьбой в фитинг с внутренней резьбой, закрепив соответствующий гаечный ключ.

Труба с резьбой из ПТФЭ со стандартной или высокой плотностью по кодам не может использоваться для природного газа и пропана. Для этих систем горючих газов используется химически стойкая желтая версия.

Трубный допинг

Pipe Dope от Gwen Arkin имеет лицензию CC BY 4.0

Как и в случае с резьбовой лентой, смазка для труб бывает из ПТФЭ и других составов, предназначенных для водопроводов и газопроводов. В то время как некоторые люди используют смазку для труб поверх резьбовой ленты, но многие производители заявляют, что одновременное использование обоих продуктов является минимальным или нулевым преимуществом.Некоторые смазки для труб нельзя использовать на пластиковых трубах, обязательно ознакомьтесь с инструкциями производителя перед использованием. Смазка для труб наносится кистью на наружную резьбу соединения труб, а затем труба затягивается в охватывающий фитинг и закрепляется соответствующим гаечным ключом.

Из-за постоянно растущей стоимости медных материалов пайка медных труб и фитингов в жилищном строительстве быстро устаревает, поскольку гибкие трубы для подачи воды из полиэтилена PEX и аналогичные беспаечные изделия, в которых используются технологии систем обжима, признаны и одобрены для установки в промышленности. коды.Однако сантехники и специалисты по обслуживанию зданий всегда должны быть готовы использовать методы пайки для установки и ремонта медных линий электропитания любого размера в коммерческих и старых жилых системах.

Простые шаги для пайки

  1. Хорошо прочистите трубу.
  2. Хорошо очистите фитинг.
  3. Нанесите ровный слой флюса.
  4. Не перегревайте фитинг.

Как припаять трубу

Tech Corner: Решение проблемы установки шлангов и фитингов

Узнав, что такое фитинги AN и все их обозначения, вы, возможно, захотите установить их на свой проектный автомобиль.В то время как сложная часть в значительной степени заканчивается подбором фитингов и шлангов к применению, на самом деле установка начинается до того, как сантехника войдет в автомобиль. Очевидное препятствие, которое необходимо преодолеть, - обрезать шланг до нужной длины. Я не могу сказать вам точно, что здесь хорошо выглядит или работает, но я могу дать несколько полезных советов по установке шланга и фитинга AN.

Есть несколько способов снять шкуру с кошки.

Специалисты отрасли предпочитают использовать специальные обжимные машины и режущие инструменты для установки шлангов и фитингов AN.Если вы только начинаете работать в профессиональном магазине и намереваетесь регулярно строить линии с фитингами AN, надлежащая оснастка - достойное вложение. Это ускорит процесс и будет лучшим методом изготовления герметичных шлангов и трубопроводов.

Что касается среднего энтузиаста, все еще можно установить фитинги AN без надлежащего инструмента, но это требует особой осторожности, чтобы все было сделано правильно. Самое важное, о чем следует помнить при соединении фитингов AN со шлангами, - это то, что конец должен быть квадратным. Точность лазера не всегда необходима, но вы хотите не торопиться и следить за тем, чтобы разрезы были как можно более чистыми и ровными. Это, в свою очередь, обеспечит хорошую герметичность.

Вот некоторые дополнительные моменты, которые следует учитывать при работе с установками шлангов и фитингов AN.

Правильная оснастка

Выбор инструмента для резки зависит от шланга. Например, резиновый шланг с зазубринами можно отрезать бритвой.После этого шланг надевается на зазубренный конец и удерживается на месте зажимом для шланга.

Плетеные лески могут быть немного сложнее. Будь то нержавеющая сталь или нейлон, не допускайте истирания. Чтобы этого не произошло, оберните отрезок шланга лентой. Кроме того, разрез лучше всего выполнять специальными резаками для шлангов, такими как те, что изображены ниже от Aeroquip (номер по каталогу FCM3662). После обрезки шланг вдавливается в конец шланга фитинга до уплотнения. Затем устанавливают муфту, втягивая ее в шланг для создания уплотнения.

Специально разработанные ручные резаки для шлангов Aeroquip имеют небольшой размер и легкую конструкцию, что позволяет быстро, точно и легко разрезать их. Сменное лезвие из нержавеющей стали закрывается в собственную ручку для безопасной переноски и использования, а прочные нейлоновые ручки обеспечивают хороший захват. Источник: Aeroquip

Во время любой установки требуется какое-то усилие зажима, чтобы удерживать фитинги AN в стабильном состоянии при установке шланга. Тиски обычно используются со специальными зажимными приспособлениями для предотвращения царапин или повреждений фитинга AN во время этого процесса.

Помимо того, что Aeroquip является надежным поставщиком качественных шлангов, фитингов, адаптеров и прочего американского производства, он также предлагает полезные справочные материалы и руководства.

Фитинги из ПТФЭ

Как мы уже упоминали в предыдущем разделе, посвященном фитингам AN, шланг из ПТФЭ - незаменимый вариант, когда вы имеете дело с высокими давлениями и температурами. Для шланга из ПТФЭ требуются подходящие фитинги из ПТФЭ, состоящие из 3 частей, включая компрессионный фитинг. Хотя все остальные этапы установки аналогичны установке стандартного фитинга AN, этот компрессионный фитинг требует, чтобы вы оттянули плетеную оболочку, чтобы компрессионный фитинг мог скользить по трубке из ПТФЭ.В целом, процесс требует немного дополнительной осторожности и тонкости. Если вы не знаете, с чего начать, ознакомьтесь с этим полезным пошаговым руководством по установке фитингов из ПТФЭ.

Вам действительно нужны гаечные ключи?

Можно ли использовать стальные ключи для фитингов AN? Конечно. Я, как и многие промышленники, использовал обычные гаечные ключи для фитингов AN, и это принесло положительные результаты. Но это не значит, что правильные гаечные ключи для установки AN - это розыгрыш розничной торговли. Арматура

AN изготовлена ​​из алюминия.Сталь, будучи тверже алюминия, означает, что очень легко перетянуть фитинг, повредить отделку или даже деформировать деталь.

Монтажные ключи

AN имеют несколько характеристик, которые отличают их от стандартных гаечных ключей. Помимо алюминиевой конструкции, они предназначены для захвата фитинга с четырех сторон, что помогает предотвратить деформацию. Кроме того, они намного уже, что помогает им цепляться за более узкие поверхности, которые часто используются с фитингами AN.

И Aeroquip, и SpeedFX предлагают качественные гаечные ключи для фитингов AN, чтобы вы никогда не поцарапали дорогие фитинги AN.Хотя вы можете приобрести несколько разных гаечных ключей, соответствующих определенным размерам, это может быстро стать дорогостоящим. Доступны наборы гаечных ключей (например, на фото выше), если вам это нравится. Каждый размер окрашен в другой цвет для облегчения идентификации.

Чаще всего строители устанавливают себя с хорошим разводным гаечным ключом для фитингов AN, и дело доходит до этого. Тем не менее, для такого типа фурнитуры неплохо иметь под рукой как минимум два регулируемых элемента. SpeedFX фактически продает свои разводные гаечные ключи AN в двухкомпонентной упаковке: от -3 AN до -8 AN и от -10 AN до -8 AN.

Источник: SpeedFX

Не пугайтесь установки шлангов и фитингов AN. Как и в большинстве случаев, при наличии подходящих инструментов и немного терпения это относительно простой процесс.

Нравится:

Нравится Загрузка ...

Связанные

Назад к основам: фитинги с защелкой

Если компоненты гидравлических систем никогда не снимались, соединения можно было припаять или сварить для максимальной надежности.Тем не менее, неизбежно, что соединения должны быть разорваны для обслуживания или замены компонентов, поэтому съемные фитинги необходимы для всех, кроме самых специализированных гидравлических систем. С этой целью конструкция фитингов за последние годы значительно улучшилась, чтобы повысить производительность и удобство установки, но общая функция этих компонентов остается относительно неизменной.

Фитинги герметизируют жидкость в гидравлической системе одним из двух способов: цельнометаллические фитинги основаны на контакте металла с металлом, а фитинги с уплотнительным кольцом содержат жидкость под давлением за счет сжатия эластомерного уплотнения.В любом случае стягивающая резьба между сопрягаемыми половинами фитинга (или фитинга и отверстия для компонента) заставляет две сопрягаемые поверхности вместе образовывать уплотнение высокого давления.

Цельнометаллические фитинги

Резьба на трубных фитингах имеет коническую форму и зависит от напряжения, создаваемого за счет прижатия конической резьбы наружной половины фитинга к внутренней половине или отверстию для компонента (рис. 1) . Трубная резьба склонна к утечкам, потому что она чувствительна к крутящему моменту - чрезмерная затяжка слишком сильно искажает резьбу и создает путь утечки вокруг резьбы.Более того, трубная резьба склонна к расшатыванию при воздействии вибрации и значительных перепадов температуры - конечно, это не новость для гидравлических систем.

1. Трубные фитинги уступили место фитингам новой конструкции, которые упрощают сборку и обслуживание, а также уменьшают или устраняют утечки. Показан угол 90 град. колено адаптера с трубной резьбой на одном конце, которое постоянно устанавливается в порт компонента. Другой конец фитинга использует развальцовку с прямой резьбой для соединения труб.

Следует ожидать просачивания вокруг резьбы, когда фитинги используются в гидравлических системах высокого давления.Поскольку трубная резьба имеет коническую форму, повторная сборка и разборка только усугубляют проблему утечки из-за деформации резьбы, особенно если в чугунном порте используется кованый фитинг. Герметик для резьбовых соединений, потенциальный загрязнитель, рекомендуется для трубопроводной арматуры, что является еще одной причиной, по которой большинство проектировщиков считают их устаревшими для использования в гидравлических системах.

Фитинги факельного типа (Рис. 2) были разработаны как усовершенствование трубопроводных фитингов много лет назад и, вероятно, остаются конструкцией, наиболее часто используемой в гидравлических системах.Затягивание гайки в сборе втягивает фитинг в развальцованный конец трубки, что приводит к положительному уплотнению между поверхностью развальцованной трубки и корпусом фитинга. 37-град. Фитинги с раструбом предназначены для использования с трубами от тонкостенных до средней толщины в системах с рабочим давлением до 3000 фунтов на квадратный дюйм. Поскольку толстостенные трубы трудно сформировать для создания развальцовки, их не рекомендуется использовать с развальцовочными фитингами. 37-град. раструб подходит для гидравлических систем, работающих при температурах от -65 ° до 400 ° F.Он более компактен, чем большинство других фитингов, и может быть легко адаптирован к метрической трубке. Он легкодоступен и один из самых экономичных.

2. Фитинги раструбного типа предлагают несколько улучшений по конструкции и производительности по сравнению с трубными фитингами и используются с тонкостенными трубами и трубами средней толщины.

Фитинг без раструба (рис. 3) постепенно получает все большее распространение в США, поскольку требует минимальной подготовки трубки. Он выдерживает среднее рабочее давление жидкости до 3000 фунтов на квадратный дюйм и более устойчив к вибрации, чем другие типы цельнометаллических фитингов.Затягивая гайку фитинга на корпусе, в корпус втягивается манжета. Это сжимает наконечник вокруг трубки, заставляя наконечник контактировать, а затем проникает через внешнюю окружность трубки, создавая надежное уплотнение. По этой причине фитинги без раструба должны использоваться со средними или толстостенными трубками.

3. Фитинги без раструба имеют преимущества, аналогичные преимуществам фитингов с раструбом, и используются с трубами со средними и толстыми стенками.

Фитинги с уплотнительным кольцом

Как ни удивительно, утечки в гидравлических системах можно было устранить более пары поколений назад.Хотя гидравлическая работа без утечек всегда была желательной, необходимость стала более острой с повышением рабочего давления, которое стало необходимым во время Второй мировой войны, в первую очередь в гидравлических системах военных самолетов. До этого обычное рабочее давление колебалось от 800 до 1000 фунтов на квадратный дюйм. В послевоенную эпоху появились системы, предназначенные для работы при давлении до 1500 фунтов на квадратный дюйм и выше в приложениях, где присутствовали быстрая цикличность и высокое ударное давление. Вскоре давление поднялось до 2 500 и 3 000 фунтов на квадратный дюйм, что, безусловно, не является редкостью сегодня.

Фитинги, в которых используются уплотнительные кольца для герметичных соединений, продолжают получать признание проектировщиков оборудования по всему миру. Сейчас доступны три основных типа: фитинги с бобышками под уплотнительное кольцо с прямой резьбой SAE, фитинги с торцевым или плоским уплотнительным кольцом (FFOR) и фланцевые фитинги с уплотнительным кольцом. Выбор между бобышкой уплотнительного кольца и фитингами FFOR обычно зависит от таких факторов, как расположение фитинга, зазор под ключ или индивидуальные предпочтения. Фланцевые соединения обычно используются с трубками с наружным диаметром (OD) более 7/8 дюйма.или для приложений с очень высоким давлением.

Фитинги с выступом под уплотнительное кольцо устанавливают уплотнительное кольцо между резьбой и плоскостями под ключ вокруг наружного диаметра охватываемой половины соединителя (рис. 4) . Герметичное уплотнение образуется напротив обработанного седла на внутреннем порте. Фитинги с выступом под уплотнительное кольцо делятся на две основные группы: регулируемые и нерегулируемые. Нерегулируемые (или неориентируемые) фитинги включают заглушки и соединители. Они просто ввинчиваются в порт, и выравнивание не требуется.Регулируемые фитинги, такие как отводы и тройники, должны быть ориентированы в определенном направлении.

4. Нерегулируемые, левые и регулируемые уплотнительные кольца с прямой резьбой SAE обеспечивают простоту сборки и высокий потенциал герметичности соединений.

Основное конструктивное различие между этими двумя типами состоит в том, что штекеры и соединители не имеют контргаек и не требуют дополнительной шайбы для эффективного уплотнения соединения. Они зависят от их фланцевой кольцевой области, чтобы протолкнуть уплотнительное кольцо в коническую полость уплотнения порта и сжать уплотнительное кольцо для герметизации соединения.Регулируемые фитинги ввинчиваются в ответный элемент, ориентируются в нужном направлении и фиксируются на месте при затяжке контргайки. При затягивании контргайки на уплотнительное кольцо также устанавливается невыпадающая опорная шайба, которая образует герметичное уплотнение. Сборка всегда предсказуема, потому что техническим специалистам нужно только убедиться, что опорная шайба плотно сидит на лицевой поверхности порта, когда сборка завершена, и что она правильно затянута.

Фитинг FFOR образует уплотнение между плоской обработанной поверхностью на охватывающей половине и уплотнительным кольцом, удерживаемым в утопленной круговой канавке на охватываемой половине (рис.5) . При повороте невыпадающей резьбовой гайки на охватывающую половину две половины стягиваются вместе и сжимается уплотнительное кольцо.

5. Фитинг с плоским уплотнительным кольцом использует уплотнительное кольцо в углубленной канавке на охватываемой половине, которая совпадает с плоской гладкой поверхностью на охватывающей половине.

Фитинги с уплотнительными кольцами имеют ряд преимуществ по сравнению с фитингами металл-металл. В то время как недостаточная или чрезмерная затяжка любого фитинга может привести к утечке, цельнометаллические фитинги более подвержены утечкам, поскольку их необходимо затягивать в более высоком, но уже более узком диапазоне крутящего момента.Это облегчает зачистку резьбы, растрескивание или деформацию компонентов фитинга, что препятствует надлежащему уплотнению. Металлическое резиновое уплотнение в фитингах с уплотнительным кольцом не деформирует никакие металлические детали и обеспечивает ощутимое «ощущение», когда соединение плотное. Цельнометаллические фитинги затягиваются более постепенно, поэтому техническим специалистам может быть сложно определить, когда соединение достаточно плотное, но не слишком плотное.

С другой стороны, фитинги с уплотнительным кольцом дороже, чем их цельнометаллические аналоги, и при установке необходимо соблюдать осторожность, чтобы уплотнительное кольцо не выпало или не повредилось при соединении узлов.Кроме того, уплотнительные кольца не являются взаимозаменяемыми для всех муфт. Выбор неправильного уплотнительного кольца или повторное использование деформированного или поврежденного кольца может вызвать утечку. После использования уплотнительного кольца в фитинге его нельзя использовать повторно, даже если оно может выглядеть без искажений.

Некоторые производители предлагают специально разработанные фитинги высокого давления, которые по сопротивлению утечкам и влаге не уступают фитингам FFOR и взаимозаменяемы с рядом фитингов других стран. Испытания показали, что эти новые конструкции превосходят все требования без каких-либо признаков утечки при воздействии вибраций, которые в 15 раз сильнее, чем при использовании типичного гидростатического привода.Эти конструкции могут казаться похожими на стандартные фитинги, но не должны сочетаться с фитингами разных производителей.

Гидравлические фланцы

Фитинги для труб размером более 1 дюйма. Внешний диаметр должен быть затянут с помощью больших шестигранных гаек, которые, в свою очередь, требуют больших гаечных ключей, чтобы рабочие могли прикладывать достаточный крутящий момент для правильной затяжки фитингов. Чтобы установить такую ​​большую арматуру, проектировщики системы должны обеспечить необходимое пространство, чтобы у рабочих было достаточно места для поворота больших гаечных ключей.Кроме того, сила и усталость рабочего могут быть факторами, влияющими на правильную сборку. Некоторым рабочим могут потребоваться удлинители под ключ (стержни) для приложения необходимого крутящего момента.

Стандартные гидравлические фланцы (рис. 6) позволяют решить обе эти проблемы. Фланцы используют уплотнительное кольцо для уплотнения соединения и содержат жидкость под давлением. Эластомерное уплотнительное кольцо лежит в канавке на фланце и сопрягается с плоской поверхностью порта - расположение аналогично фитингу FFOR. Фланец с уплотнительным кольцом прикрепляется к порту с помощью монтажных болтов, которые затягиваются на фланцевые зажимы, что устраняет необходимость в большом гаечном ключе при соединении компонентов большого диаметра.При установке фланцевых соединений важно приложить равномерный крутящий момент к четырем фланцевым болтам, чтобы избежать образования зазора, через который уплотнительное кольцо может выдавиться под высоким давлением.

6. Фланцы бывают самых разных стандартных конфигураций, подходящих для большинства гидравлических применений.

Производители также предлагают разъемные фланцы, которые можно установить в существующие системы. Базовый фитинг с разъемным фланцем состоит из четырех элементов: фланцевой головки, постоянно соединенной (обычно сварной или спаянной) с трубкой, уплотнительного кольца, которое входит в паз, вырезанный на торцевой поверхности фланца, и двух ответных половин зажима с подходящие болты для соединения узла разъемного фланца с сопрягаемой поверхностью.

Все сопрягаемые поверхности должны быть чистыми и гладкими. Вероятность протекания соединений повышается, если одна из сопрягаемых поверхностей поцарапана, поцарапана или выдолблена. Кроме того, износ уплотнительных колец, установленных на шероховатых поверхностях, ускоряется. Если перпендикулярные отношения имеют решающее значение, все детали должны иметь соответствующие допуски. Пока 64-мкдюйм. Обработка поверхности приемлема, большинство производителей фланцев предпочитают и рекомендуют 32 µin. отделка сопрягаемых поверхностей для обеспечения герметичности соединений.

В правильно спроектированной сборке с разъемным фланцем заплечик фланца выступает примерно на 0,010–0,030 дюйма за поверхность зажима для обеспечения надлежащего контакта и уплотнения сжимаемой поверхности (рис. 7) . Однако на самом деле половинки зажима не соприкасаются с сопрягаемой поверхностью. Самая важная операция во время сборки фитинга с разъемным фланцем к сопрягаемой поверхности - убедиться, что четыре крепежных болта затянуты постепенно и равномерно в перекрестном порядке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
