Онлайн калькулятор расчёта веса арматуры
Информация
Изготовление арматурной стали регламентируется стандартом ГОСТ 5781-82. В документе прописаны технические требования и условия, классификация, сортамент, методы испытаний и другие требования к изделию. Ниже представлены некоторые справочные таблицы из ГОСТ 5781-82, с помощью которых можно узнать теоретическую массу одного метра арматуры. Вес изделия также можно рассчитать самостоятельно, или с помощью этого калькулятора.

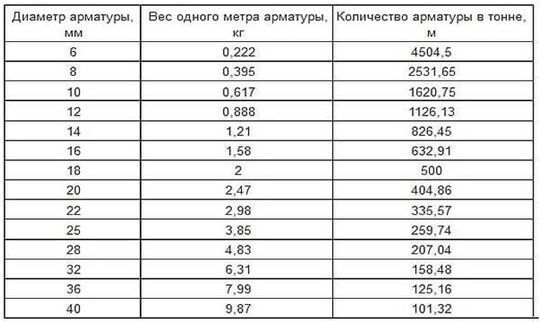

Таблица: Теоретическая масса 1 погонного метра арматуры по ГОСТ 5781-82
|
Номер, |
Диаметр d, мм |
Площадь поперечного сечения, см |
Вес 1 метра, кг |
Количество метров в тонне |
|
Арматура 6 |
5,75 |
|
0. |
4504.5 |
|
Арматура 8 |
7,5 |
0,503 |
0.395 |
2531.65 |
|
Арматура 10 |
9,3 |
0,785 |
0.617 |
1620.75 |
|
Арматура 12 |
11 |
1,131 |
0.888 |
1126.13 |
|
Арматура 14 |
13 |
1,540 |
1.210 |
826.45 |
|
Арматура 16 |
15 |
2,010 |
1. |
632.91 |
|
Арматура 18 |
17 |
2,540 |
2.000 |
500 |
|
Арматура 20 |
19 |
3,140 |
2.470 |
404.86 |
|
Арматура 22 |
21 |
3,800 |
2.980 |
335.57 |
|
Арматура 25 |
24 |
4,910 |
3.850 |
259.74 |
|
Арматура 28 |
26,5 |
6,160 |
4. |
207.04 |
|
Арматура 32 |
30,5 |
8,040 |
6.310 |
158.48 |
|
Арматура 36 |
34,5 |
10,180 |
7.990 |
125.16 |
|
Арматура 40 |
38,5 |
12,570 |
9.870 |
101.32 |
|
Арматура 45 |
43 |
15,000 |
12.480 |
80.13 |
|
Арматура 50 |
48 |
19,630 |
15. |
64.89 |
|
Арматура 55 |
53 |
23,760 |
18.650 |
53.62 |
|
Арматура 60 |
58 |
|
22.190 |
45.07 |
|
Арматура 70 |
68 |
38,480 |
30.210 |
33.1 |
|
Арматура 80 |
77,5 |
50,270 |
39.460 |
25.34 |
222
580
830
410Для чего нужен онлайн калькулятор?
Наш калькулятор поможет рассчитать вес арматуры из углеродистой стали в режиме онлайн.
Вам достаточно указать длину изделия и номинальный диаметр (диапазон – от 6мм до 80мм.).
Мы предлагаем сервис, который содержит два в одном: калькулятор веса арматуры по массе и по метру. Таким образом, можно узнать длину готового изделия, зная вес, или наоборот – узнать вес изделия определённой длины. Онлайн калькулятор арматуры пригодится при составлении проектно-сметной документации и расчётов металлических конструкций. С его помощью также можно узнать стоимость готового изделия, указав цену за метр или тонну.
Как пользоваться калькулятором?
- Выберите метод вычисления (по длине или по массе).
- Выберите диаметр арматуры из всплывающего списка.
- Введите значение «Масса» или «Количество метров».
- При необходимости, укажите цену одного метра или тонны.
- Нажмите красную кнопку «Рассчитать».
- В левом верхнем углу, в колонке «Результаты расчёта» вы увидите полученные данные.
Как рассчитать вес самостоятельно?
Зная номинальный диаметр и плотность материала, можно самостоятельно выполнить расчет веса арматуры.
- m – искомая масса арматуры.
- D — номинальный диаметр арматуры.
- ro — плотность материала.
- Pi – число Пи.
Плотность регламентированной ГОСТ-ом арматуры из углеродистой стали составляет 7850.00 кг/м3.
Как узнать фактический вес арматуры?
Как и справочные таблицы, калькулятор арматуры рассчитывает теоретический вес изделия. ГОСТ допускает отклонения геометрических размеров изделия от номинальных. Узнать фактический вес можно путём взвешивания арматуры определённой длины. Точная информация о массе и других характеристиках арматуры указана в паспорте изделия от производителя.
Скачать, сохранить результат
Выберите способ сохранения
поделиться и оценить
Смотрите также:
Добавить комментарий
Калькулятор расчета арматуры для фундамента
Главная Калькулятор арматуры для фундамента Чтобы рассчитать сколько вам потребуется арматуры, для строительства фундамента разных конфигураций и размеров, воспользуйтесь нашим калькулятором.
Вы купили участок и начинаете строительство. Взяли пробы грунта и сделали план будущей постройки. Теперь вам нужно определиться с фундаментом дома, незаменимой составляющей которого является строительная арматура для фундамента.
Как понять, подойдет ли ленточный сборный фундамент, или придется делать заливной. Никому не охота переплачивать
и тратить свои силы, если это нерационально. Обратитесь в нашу компанию и мы посоветуем, как лучше сделать основу
под дом и какие материалы выбрать. Наши специалисты подскажут, какой фундамент необходим именно для вашего
строительства. У нас громадный выбор различных марок бетона, железобетонных изделий всевозможного назначения, в
том числе и арматура – расчет арматуры для фундамента вы можете выполнить у нас на сайте и, конечно, здесь же
доступен прайс с ценами.
Остановили свой выбор на сборном фундаменте – добро пожаловать к нам: железобетонные блоки будут доставлены вам со склада в необходимом количестве. Но надежнее и долговечнее будет ленточный фундамент, купить подходящую арматуру для которого вы можете в компании “Омега Бетон”
Цены на арматуру для фундамента:
| АРМАТУРА А3 А500С | |||
Диаметр мм | Цена за 1 тонну | Диаметр мм | Цена за 1 тонну |
6мм-6м | 28500 | 20мм11,7м | 26600 |
8мм-6м | 28300 | 22мм-11,7м | 26600 |
10мм-6м | 28600 | 25мм-11,7м | 26600 |
12мм-11,7м | 27600 | 28мм-11,7м | 26600 |
14мм-11,7м | 26600 | 32мм-11,7м | 26600 |
16мм-11,7м | 26600 | 36мм-11,7м | 26600 |
18мм-11,7м | 26600 | 40мм-11,7м | 26600 |
Доставка по городу и области (выполняется шаландами и манипуляторами): от 5500 руб | |||
Смотреть полный прайс-лист на черный металлопрокат
Сделать заказ
Заливка бетонного фундамента
Для заливки фундамента необходимо использовать специальную арматуру.
Но ее не так просто выбрать. Как купить
качественную арматуру для фундамента так, что бы она подходила именно для вашего дома и не слишком дорого стоила?
Ведь тут важно знать, нужно ли приобретать пруты с периодичным профилем, или взять гладкие и сэкономить
деньги.
Специалисты нашей фирмы с удовольствием расcчитают необходимое количество материала и посоветуют, какой диаметр прута нужен в вашем случае. Также проследят, чтобы класс прочности и эксплуатационные особенности полностью удовлетворяли вашим потребностям.
Способы скрепления арматуры для фундамента
Теперь когда арматура для фундамента у вас на участке, нужно строить каркас. Для соединения кусков стали используют два способа:
- Сварка;
- Связка проволокой.
Если использовать сварку, то это должен делать хороший специалист.
Большая нагрузка вместе с усадкой, при
неправильно сваренных швах, могут привести к разрушению основы. Такой метод соединения в основном используют при
строительстве больших объектов: там и диаметр арматуры для фундамента больше, и работают профессионалы.
Связывать стальную арматуру практичней, быстрее и проще. Каркас станет пластичнее и сможет легко перенести усадку грунта или другие дополнительные нагрузки.
Проволоку для связки приобретайте тоже у нас.
Удачного строительства!!!
Сделать заказ
Калькулятор арматуры 10, 12, 16, A3, A1, А500 и др
Формула и способы расчета
Вес стальной арматуры — величина справочная, точные значения лучше всего брать из соответствующих справочников ГОСТ. Чаще всего нужной таблицы веса арматуры, например 12, под рукой не оказывается, в таком случае вам поможет наш калькулятор. Масса 1 метра равна теоретической массе круга того же диаметра, и высчитывается по простой формуле m = D * D * Pi / 4 * ro, где ro — плотность материала, в данном случае 7850 кг/м³, D — номинальный диаметр.
Вычисленный по данной формуле вес арматуры совпадает с номинальными значениями ГОСТ, но, если вы выберите в калькуляторе соответствующий класс и стандарт интересующий арматуры, то величина будет взята из таблицы.
В реальных расчетах металлический конструкций, стоит учитывать что при производстве арматуры допустимы отклонения геометрических размеров от номинальной. Предельные отклонения удельного веса арматуры указываются в справочниках того ГОСТ, по которому она была выпущена. Точную информацию узнавайте у производителей.
Классы и обозначения арматуры:
А300С, А400С, А500С, А600С, А600, А800К, А800, А1000.
Экспертам в области строительства известна важность начальных строительно-монтажных операций, когда требуется приобрести арматуру. В ряду изделий металлопроката этого типа рифленая арматура пользуется спросом. За счет конструктивных особенностей она обеспечивает хорошее сцепление с железобетонными конструкциями, делает их прочными и долговечности. Особенно эти качества важны при возведении фундаментов.

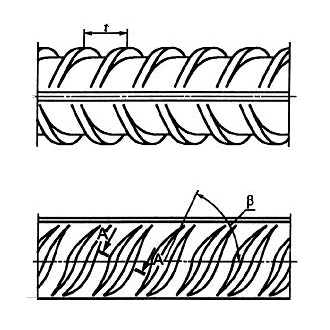

Арматура рифленого типа или по-другому изделия периодического профиля: это стальные прутья, имеющие ребра жесткости. Ребра могут иметь определенную высоту относительно основания прутка, быть серповидной или сегментной формы. Стержень при этом может быть круглой или квадратной конфигурации или любой другой формы.
Поскольку стальная арматура этого типа часто используется в производственных процессах, ее вес и количество необходимо постоянно подсчитывать. Это рутинный процесс, который проводят закупщики металлопроката для составления сметы на все виды работ. До последнего времени сотрудникам приходилось вооружаться калькулятором и по формулам или таблицам делать расчеты.
Сейчас ситуация кардинальным образом изменилась, так как информационные технологии позволили разработать калькулятор арматуры, который с высокой точностью определяет вес арматуры, а также диаметр арматуры.
Особенности функционирования калькулятора
Инструмент, предназначенный для произведения точных расчетов, это программа, настроенная на выдачу точного результата, если в систему вводятся данные об арматуре рифленого типа.
Эти данные обычно предоставляет изготовитель продукции или их можно найти в таблицах и описаниях, которые размещены в стандартах.
Чтобы определить вес рифленой арматуры или рассчитать, сколько метров в тонне, нужно ввести данные:
- вид материала: металл;
- вид сортамента: арматура;
- стандарт, определяющий правила выпуска и качество продукции: ГОСТ 5781-82, ГОСТ Р 52544-2006;
- диаметр рифленой арматуры.
После введения данных электронный инструмент моментально начнет подсчет заданных значений, а затем в режиме реального времени выдаст результаты. Их можно смело использовать для закупок материалов, так как калькулятор настроен на высокоточную работу, ошибки практически исключены.
Для оптовых покупателей и снабженцев калькулятор является надежным помощником во время составления сметы. Он позволяет безошибочно рассчитать материалы и сэкономить деньги на их приобретении.
Расчет и калькулятор арматуры для фундамента от московской компании «АСТИМ
получить скидку
В наши дни на всех строительных площадках, будь то малоэтажная застройка или высотное здание, используется арматура.
Для подготовки оснований одно- двухэтажных частных коттеджей обязательно нужно рассчитать количество и тип усиливающих изделий.
Фундамент любого дома должен быть долговечным и прочным — от его правильного устройства будет зависеть срок эксплуатации всего объекта. Огромную роль в увеличении периода службы конструкции играет грамотный расчет арматуры. Для этого необходимо правильно определить тип и объем материала.
Калькулятор расчета арматуры
Номенклатура
Арматура 10 ммАрматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00
Арматура А3 В500С Ф10 мм0.61758000,00
Арматура А3 А500 Ф10 мм0.6456000,00
Арматура А3 А500С Ф10 мм немерная0.61754000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.
61754000,00
Арматура А1 А240 Ф10 мм в бухтах0.61736500,00
Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00
Арматура А1 А240 Ф10 мм мерная 11.7 метров0.61736500,00
Арматура 25 ммАрматура А3 А500С Ф25 мм мерная 11,7 метров3.8553000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8555000,00
Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00
Арматура 28 ммАрматура А3 А500С Ф28 мм мерная 11,7 метров4.8353000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8355000,00
Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1.2150000,00
Арматура 32 ммАрматура А3 А500С Ф32 мм мерная 11,7 метров6.3153000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00
Арматура 36 ммАрматура А3 А500С Ф36 мм мерная 11,7 метров7.9953000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.
9955000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00
Арматура 40 ммАрматура А3 А500С Ф40 мм мерная 11,7 метров9.8753000,00
Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8768000,00
Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8755000,00
Арматура 6 ммАрматура А3 В500С Ф6 мм в бухтах0.22270000,00
Арматура А3 А500С Ф6 мм в бухтах0.22260000,00
Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00
Арматура А1 А240 Ф6 мм в бухтах0.22239500,00
Арматура А1 А240 Ф6 мм мерная 6 метров0.22239500,00
Арматура гладкая А1 А240Арматура А1 А240 32мм6.3155000,00
Арматура А1 А240 28мм4.8355000,00
Арматура А1 А240 25мм3.8555000,00
Арматура А1 А240 22мм2.9855000,00
Арматура А1 А240 Ф20 мм мерная 11,7 метров2.
4732000,00
Арматура А1 А240 Ф18 мм мерная 11,7 метров232000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5832000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2132000,00
Арматура А1 А240 Ф12 мм мерная 11.7 метров0.88833000,00
Арматура А1 А240 Ф10 мм в бухтах0.61736500,00
Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00
Арматура А1 А240 Ф10 мм мерная 11.7 метров0.61736500,00
Арматура А1 А240 Ф8 мм в бухтах0.39538500,00
Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500,00
Арматура А1 А240 Ф6 мм в бухтах0.22239500,00
Арматура А1 А240 Ф6 мм мерная 6 метров0.22239500,00
Арматура гладкая А1 10 ммАрматура А1 А240 Ф10 мм в бухтах0.61736500,00
Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00
Арматура А1 А240 Ф10 мм мерная 11.7 метров0.61736500,00
Арматура гладкая А1 14 ммАрматура А1 А240 Ф14 мм мерная 11,7 метров1.
2132000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5832000,00
Арматура гладкая А1 18 ммАрматура А1 А240 Ф18 мм мерная 11,7 метров232000,00
Арматура гладкая А1 20 ммАрматура А1 А240 Ф20 мм мерная 11,7 метров2.4732000,00
Арматура гладкая А1 22ммАрматура А1 А240 22мм2.9855000,00
Арматура гладкая А1 25ммАрматура А1 А240 25мм3.8555000,00
Арматура гладкая А1 28ммАрматура А1 А240 28мм4.8355000,00
Арматура гладкая А1 32ммАрматура А1 А240 32мм6.3155000,00
Арматура гладкая А1 6 ммАрматура А1 А240 Ф6 мм в бухтах0.22239500,00
Арматура А1 А240 Ф6 мм мерная 6 метров0.22239500,00
Арматура гладкая А1 8 ммАрматура А1 А240 Ф8 мм в бухтах0.39538500,00
Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500,00
Стальная арматура А1 12 ммАрматура А1 А240 Ф12 мм мерная 11.7 метров0.88833000,00
Арматура мернаяАрматура А3 А500С Ф10 мм мерная 6 метров0.
22258000,00
Арматура А3 А500С Ф40 мм мерная 11,7 метров9.8753000,00
Арматура А3 А500С Ф36 мм мерная 11,7 метров7.9953000,00
Арматура А3 А500С Ф32 мм мерная 11,7 метров6.3153000,00
Арматура А3 А500С Ф28 мм мерная 11,7 метров4.8353000,00
Арматура А3 А500С Ф25 мм мерная 11,7 метров3.8553000,00
Арматура А3 А500С Ф22 мм мерная 11,7 метров2.9853000,00
Арматура А3 А500С Ф20 мм мерная 11,7 метров2.4753000,00
Арматура А3 А500С Ф18 мм мерная 11,7 метров253000,00
Арматура А3 А500С Ф16 мм мерная 11,7 метров1.5853000,00
Арматура А3 А500С Ф14 мм мерная 11,7 метров1.2153000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00
Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00
Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00
Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.
8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00
Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.
8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00
Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00
Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00
Арматура А1 А240 Ф20 мм мерная 11,7 метров2.
4732000,00
Арматура А1 А240 Ф18 мм мерная 11,7 метров232000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5832000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2132000,00
Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00
Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500,00
Арматура 11,7 метров мернаяАрматура А3 А500С Ф40 мм мерная 11,7 метров9.8753000,00
Арматура А3 А500С Ф36 мм мерная 11,7 метров7.9953000,00
Арматура А3 А500С Ф32 мм мерная 11,7 метров6.3153000,00
Арматура А3 А500С Ф28 мм мерная 11,7 метров4.8353000,00
Арматура А3 А500С Ф25 мм мерная 11,7 метров3.8553000,00
Арматура А3 А500С Ф22 мм мерная 11,7 метров2.9853000,00
Арматура А3 А500С Ф20 мм мерная 11,7 метров2.4753000,00
Арматура А3 А500С Ф18 мм мерная 11,7 метров253000,00
Арматура А3 А500С Ф16 мм мерная 11,7 метров1.5853000,00
Арматура А3 А500С Ф14 мм мерная 11,7 метров1.
2153000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00
Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.
61754000,00
Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00
Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61754000,00
Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00
Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4732000,00
Арматура А1 А240 Ф18 мм мерная 11,7 метров232000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров1.
5832000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2132000,00
Арматура 6 метровАрматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00
Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00
Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00
Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00
Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500,00
Арматура немернаяАрматура А3 В500С Ф6 мм в бухтах0.22270000,00
Арматура А3 В500С Ф8 мм в бухтах0.39555000,00
Арматура А3 А500С Ф22 мм немерная2.9850000,00
Арматура А3 А500С Ф20 мм немерная2.4750000,00
Арматура А3 А500С Ф18 мм немерная250000,00
Арматура А3 А500С Ф16 мм немерная1.
5850000,00
Арматура А3 А500С Ф14 мм немерная1.2150000,00
Арматура А3 А500С Ф12 мм немерная0.88851000,00
Арматура А3 А500С Ф10 мм немерная0.61754000,00
Арматура А3 А500С Ф6 мм в бухтах0.22260000,00
Арматура А1 А240 Ф10 мм в бухтах0.61736500,00
Арматура А1 А240 Ф8 мм в бухтах0.39538500,00
Арматура А1 А240 Ф6 мм в бухтах0.22239500,00
Арматура в бухтахАрматура А3 В500С Ф6 мм в бухтах0.22270000,00
Арматура А3 В500С Ф8 мм в бухтах0.39555000,00
Арматура А3 А500С Ф6 мм в бухтах0.22260000,00
Арматура А1 А240 Ф10 мм в бухтах0.61736500,00
Арматура А1 А240 Ф8 мм в бухтах0.39538500,00
Арматура А1 А240 Ф6 мм в бухтах0.22239500,00
Немерная арматура 12Арматура А3 А500С Ф12 мм немерная0.88851000,00
Арматура ф14 ммАрматура А3 А500 Ф14 мм0.9253000,00
Арматура А3 А500С Ф14 мм немерная1.2150000,00
Арматура А3 А500С Ф14 мм мерная 11,7 метров1.
2153000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0.88850000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2132000,00
Арматура ф16Арматура А3 А500 Ф16 мм1.6153000,00
Арматура А3 А500С Ф16 мм немерная1.5850000,00
Арматура А3 А500С Ф16 мм мерная 11,7 метров1.5853000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5832000,00
Арматура ф18 ммАрматура А3 А500С Ф18 мм немерная250000,00
Арматура А3 А500С Ф18 мм мерная 11,7 метров253000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00
Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00
Арматура А1 А240 Ф18 мм мерная 11,7 метров232000,00
Арматура ф22Арматура А3 А500С Ф22 мм немерная2.
9850000,00
Арматура А3 А500С Ф22 мм мерная 11,7 метров2.9853000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00
Арматура Ф8 ммАрматура А3 В500С Ф8 мм в бухтах0.39555000,00
Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00
Арматура А1 А240 Ф8 мм в бухтах0.39538500,00
Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500,00
Особенности арматуры ф20Арматура А3 А500С Ф20 мм немерная2.4750000,00
Арматура А3 А500С Ф20 мм мерная 11,7 метров2.4753000,00
Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4732000,00
Рифленая арматура А3Арматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00
Арматура А3 В500С Ф12 мм0.88856000,00
Арматура А3 В500С Ф6 мм в бухтах0.
22270000,00
Арматура А3 В500С Ф10 мм0.61758000,00
Арматура А3 В500С Ф8 мм в бухтах0.39555000,00
Арматура А3 А500 Ф16 мм1.6153000,00
Арматура А3 А500 Ф14 мм0.9253000,00
Арматура А3 А500 Ф12 мм1.2555000,00
Арматура А3 А500 Ф10 мм0.6456000,00
Арматура А3 А500С Ф12 мм немерная0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00
Арматура А3 А500С Ф10 мм немерная0.61754000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00
Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00
Арматура А3 А500С Ф6 мм в бухтах0.22260000,00
Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00
Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.
8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00
Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00
Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1.
2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00
Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00
Арматура А3 25Г2САрматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.
8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00
Арматура А3 35ГСАрматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00
Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1.
2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00
Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00
Арматура А500Арматура А3 А500 Ф16 мм1.6153000,00
Арматура А3 А500 Ф14 мм0.9253000,00
Арматура А3 А500 Ф12 мм1.2555000,00
Арматура А3 А500 Ф10 мм0.6456000,00
Арматура А500САрматура А3 А500С Ф10 мм мерная 6 метров0.
22258000,00
Арматура А3 А500С Ф12 мм немерная0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00
Арматура А3 А500С Ф10 мм немерная0.61754000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00
Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00
Арматура 12 А500САрматура А3 А500С Ф12 мм немерная0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00
Арматура Ф8 А500САрматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00
Описание и характеристики арматуры Ф10 А500САрматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00
Арматура А3 А500С Ф10 мм немерная0.61754000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00
Арматура В500САрматура А3 В500С Ф12 мм0.88856000,00
Арматура А3 В500С Ф6 мм в бухтах0.22270000,00
Арматура А3 В500С Ф10 мм0.61758000,00
Арматура А3 В500С Ф8 мм в бухтах0.
39555000,00
Арматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00
Арматура А3 А500 Ф10 мм0.6456000,00
Арматура А3 А500С Ф10 мм немерная0.61754000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61754000,00
Рифленая арматура А3 12 ммАрматура А3 А500 Ф12 мм1.2555000,00
Арматура А3 А500С Ф12 мм немерная0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00
Рифленая арматура А3 6 ммАрматура А3 А500С Ф6 мм в бухтах0.22260000,00
Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.
22258000,00
Арматура А3 В500С Ф12 мм0.88856000,00
Арматура А3 А500 Ф12 мм1.2555000,00
Арматура А3 А500С Ф12 мм немерная0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00
Арматура А1 А240 Ф12 мм мерная 11.7 метров0.88833000,00
Сделать заказ
Схема армирования ленточного основания
Чтобы грамотно рассчитать арматуру в железобетонной ленте, рассмотрим типовые случаи ее расположения в таких фундаментах.
При возведении частных малоэтажных объектов используются два основных варианта армирования:
- шестью усиливающими элементами;
- четырьмя изделиями.
Какой вариант лучше?
В соответствии с требованиями СП 52-101-2003, при расположении соседних прутов максимальное расстояние должно быть не больше 40 см (400 мм). При расчете арматуры отступают 5–7 см (50–70 мм) между крайним стержнем и боковой стенкой основания. Если ширина опорной конструкции здания больше 50 см, используют схему армирования шестью прутками.
Было выбрано оптимальное расположение стержней, теперь необходимо определить их другие параметры.
Расчет диаметра арматуры
Определение параметров вертикальных и поперечных усиливающих элементов. Для правильного выбора воспользуйтесь информацией из таблицы:
| Условия использования арматуры | Минимальный диаметр арматуры, мм |
|---|---|
| Вертикальная арматура при высоте поперечного сечения ленты менее 80 см | 6 мм |
| Вертикальная арматура при высоте ленты более 80 см | 8 мм |
| Поперечная арматура | 6 мм |
При строительстве малоэтажных коттеджей (до 2 этажей) для вертикальной и поперечной обвязки используются прутки диаметром 8 мм.
Этого показателя достаточно для закладки прочного ленточного фундамента.
Расчет диаметра арматуры продольного типа
В соответствии с требованиями СНиП 52-01-2003, минимальная площадь сечения арматурных прутов в ленточном основании должна быть 0,1 % от общего поперечного размера железобетонной ленты.
Площадь сечения железобетонной конструкции определяем путем умножения ширины на высоту. Например, при параметрах ленты 40 х 100 см, при расчете получается 4000 см². Площадь арматуры составляет 0,1 % от сечения фундамента, поэтому 4000 см²/1000 = 4 см².
Чтобы не рассчитывать показатель для каждого стержня, пользуйтесь таблицей. В ней есть незначительные неточности из-за округления чисел, не влияющие на окончательный результат.
Важно! Если длина ленты составляет менее 3 м, принимают минимальный диаметр арматуры 10 мм. При размере конструкции больше 3 метров выбирают стержни с показателем 12 мм.
Рассчитывая арматуру, мы получили минимальную площадь поперечного сечения прутков в сечении ленточного основания — она равна 4 см² (с учетом числа продольных элементов).
Если ширина фундамента составляет 40 см, достаточно применять схему армирования с четырьмя стержнями. Вернемся к таблице, чтобы узнать значение для 4 стержней и подбираем показатель.
В ходе расчета определяем, что для основания шириной 40 см и высотой 1 м, самой подходящей будет арматура диаметром 12 мм, так как площадь сечения 4 элементов составляет 4,52 см².
Для конструкции с шестью стержнями все действия производятся аналогично. Нужно только воспользоваться значениями из соответствующего столбца.
Продольные усиливающие элементы для ленточного основания должна иметь одинаковый диаметр. Если по каким-то причинам стержни получились с разными диаметрами, то прутки с большим показателем используют в нижнем ряду.
Как рассчитать количество арматуры для основания?
Часто бывает, что арматурные стержни доставили на объект, а при вязке каркаса обнаруживается недостаток материала. Приходится докупать необходимый объем, оплачивать доставку, нести дополнительные расходы, которые ведут к удорожанию возведения частного дома.
Например, у нас есть следующий план:
Давайте попробуем рассчитать арматуру для конструкции такого типа.
Определение числа продольных прутков
Проведем грубые вычисления. Для этого находим длину всех стен фундамента:
6 х 3 + 12 х 2 = 42 м,
полученный параметр умножаем на 4:
4 х 42 = 168 м.
Мы получили общую длину продольных прутков. Чтобы правильно рассчитать арматуру, нужно учесть еще несколько факторов. Подсчитывая объем материала, учитывайте запуск арматурных изделий при стыковке, ведь длина одного элемента может составлять 4–6 метров, и для заполнения расстояния 12 м необходимо связывать несколько отрезков. Стыковка прутков производится внахлест с запасом минимум 30 диаметров. Чтобы рассчитать арматуру (при ее диаметре 12 мм) определяем запуск 12 х 30 = 360 мм (36 см).
Чтобы учесть запас, используются два способа:
- составляется план размещения прутков и осуществляется расчет числа стыков;
- прибавляем 10–15 % к полученному значению.
Определение количества вертикальной и поперечной арматуры
По плану на один «прямоугольник» необходимо:
2 х 0,35 + 2 х 0,90 = 2,5 м
Рассчитывая арматуру, принимаем значения с запасом (а не 0,3 и 0,8), чтобы обвязка была немного больше получившегося прямоугольника.
Важно! При сборке каркаса в подготовленной траншее вертикальные арматурные пруты устанавливают на дно, иногда их углубляют в грунт для повышения устойчивости конструкции. Тогда при расчете арматуры нужно принимать длину не 0,9 м, а увеличивать ее на 10–20 см.
Находим такие части во всей конструкции, с учетом расположения на местах стыковки стен и углах по 2 «прямоугольника».
Чтобы рассчитать арматуру, рисуем схему фундамента и определяем число получившихся фрагментов.
Берем длинную сторону (12 метров), на ней находятся 6 «прямоугольников» и два отрезка стены по 5,4 м, где находится по 10 перемычек. В результате получается:
6 + 10 + 10 = 26 шт.
Рассчитать число перемычек на участке 6 метров можно аналогичным способом, получаем 10 штук.
Умножаем значение на количество стен:
2 х 26 + 10 х 3 = 82
Ранее было подсчитано, что на каждую часть получается по 2,5 метра арматуры, поэтому:
82 х 2,5 = 205 м
Итоговое количество материала
Рассчитывая арматуру, определили, что продольные усиливающие элементы имеют диаметр 12 мм, а вертикальные и поперечные — 8 мм. Прутков первого типа необходимо 184,4 м, а второго — 205 м.
Часто при вязке каркаса остаются небольшие обрезки, которые нельзя использовать. Поэтому, рассчитав арматуру, необходимо приобрести материал с запасом. Нужно купить около 190–200 метров прутков 12 мм, а также 210–220 м изделий с диаметром 8 мм. Благодаря таким несложным подсчетам легко определить необходимый объем арматурных стержней.
Калькулятор расчета арматуры: вес, длина, стоимость
Инструкция для калькулятора расчета арматуры
Онлайн калькулятор позволяет выполнить расчет количества арматуры, которая используется для фундаментов и других изделий из бетона.
Калькулятор №1
Предоставляет возможность рассчитать общий объем арматурных стержней, их массу, вес одного прута и метра изделия, при помощи известных значений: длины и диаметра арматуры.
Калькулятор №2
Выполняет расчет общей массы и длину прутьев, количество и объем арматурных стержней, вес одной арматуры и одного метра изделия, а также стоимость этого материала. Используя известные параметры: общую массу и диаметр арматуры.
Производимый расчет будет основываться на массе 1 м³ металла в 7850 килограммах.
Рассчитываем количество арматуры для постройки дома
Перед началом строительных работ, необходимо в первую очередь правильно выполнить расчет требуемого количества стержней арматуры для постройки будущей основы для здания. Именно для этого предназначен наш онлайн калькулятор, который поможет быстро определить требуемые параметры. Вам необходимо будет, знать длину и вес одного прута, что позволит при помощи нашей программы рассчитать полную массу стрежней, их общую длину и количество.
Благодаря полученным данным, Вы сможете оперативно и легко узнать, сколько для Вашего проекта понадобиться арматуры.
Расчет для различных монолитных основ
В первую очередь, чтобы приступить к подсчету, Вам необходимо точно знать будущий вид каркаса для Вашего дома. Всего представлено два самых популярных варианта: ленточный и плитный фундамент. Применение арматуры для ленточного, свайного, столбчатого, фундамента – надежная основа и залог долговечности и целостности Вашего дома.
Рассчитываем арматуры для плитной основы
Как правило, данный вид фундамента нашел широкое применение на пучинистых грунтах, где необходимо спроектировать массивные здания из кирпичей или бетона с массивными перекрытиями из железобетона. Для этого метода потребуется выполнить армирование будущей основы для дома. Выполняется в два яруса, каждый из которых будет состоять из двух уровней стрежней, располагающихся перпендикулярно относительно друг друга. Расчета арматуры для плиты сделан на нашем примере, каждая сторона которого равна 5 метров.
Прутья в этом случае должны располагаться относительно друг друга на расстоянии примерно 20 сантиметров. Таким образом, получаем, что нам необходимо использовать 25 стержней для одной стороны.
На каждом крае плиты прутья не используем, согласно этого, остается 23 единицы на сторону.
После того, как мы определили количество арматуры, мы можем правильно рассчитать общую их длину.
Длина арматурного стержня не должна доставать до края каждой стороны примерно на 20 сантиметров.
Учитывая этот нюанс, получаем, что общая длина на одну сторону прутьев составляет всего 460 сантиметров. В нашем случае плита квадратичной формы, отсюда следует вывод, что поперечный аналогичный первому. Теперь нам необходимо выполнить расчет количества арматуры для соединения двух армированных поясов фундамента.
К примеру, между нашими поясами у нас расстояние 23 сантиметра. Отсюда можно определить, что длина одной перемычки будет составлять 25 сантиметров.
Важно! Два сантиметра, мы добавляем для надежного крепления арматуры.
Общее количество таких перемычек для нашего фундамента – 23 на один ряд, так как они будут устанавливаться на пересечении арматурных поясов в каждой ячейке. Когда мы определили все эти параметры, теперь можно перейти к дальнейшему расчету при помощи онлайн калькулятора.
Расчет арматурных стержней для ленточных монолитных основ
Данный вид основы для дома, нашел широкое применение на устойчивых грунтах, где планируется постройка тяжелого здания. Такой монолитный каркас выполняется из железобетонной или бетонной ленты, которая располагается под несущими основными стенами и по всему периметру постройки. Технология армирования ленточных фундаментов, выполняется также в два яруса, но ввиду особенности данной монолитной основы, стержней для его постройки потребуется гораздо меньше, что ведет к удешевлению проекта.
Процесс монтажа армированных прутьев аналогичен плитному фундаменту. Однако в этом случае, стержни, от угла здания оканчиваются на расстоянии 30-40 сантиметров.
Также следует учесть, что все перемычки на 2-4 сантиметра должны выступать за арматуру, на которой она располагается. Далее выполняем расчет перемычек вертикального типа по той же методике, что при расчете требуемой длины прутьев для плитной основы.
Как в первом случае, так и во втором, запас арматуры должен составлять не менее 2-5% от расчетной величины.
Выберите тип строенияЛегкая конструкция (фундамент забора, беседки, садового домика) Средняя конструкция (фундамент тяжелого бетонного забора, фундамент 1-2 этажного капитального дома) Тяжелая конструкция (фундамент 3-4 этажного капитального дома) | |
Выберите тип фундамента | –Выберите–ЛенточныйПлитный |
Плитный фундамент или монолитный фундамент представляет собой железобетонную плиту, устанавливается по всему периметру здания. | |
Укажите размеры | |
| Длина | м |
| Ширина | м |
| Размер ячейки | м |
Ленточный фундамент представляет собой замкнутый контур (ленту) – полосу
из железобетона,
укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему
периметру. | |
Укажите размеры | |
| Длина периметра | м |
| Ширина ростверга (ленты) | м |
| Высота ростверга (ленты) | м |
Рассчитать | |
Из-за высокой трудоемкости и значительных финансовых затрат на материалы и земельные работы,
такой тип фундамента считается одним из наиболее затратных. Как правило, плитный фундамент используется при возведении небольших и больших частных домов, на слабых основаниях и грунтах.
Таким образом, оказывая сопротивление силам выпучивания почвы, избегая проседания и
перекоса здания.Калькулятор
Расчет количества арматуры и бетона для монолитного ленточного фундамента

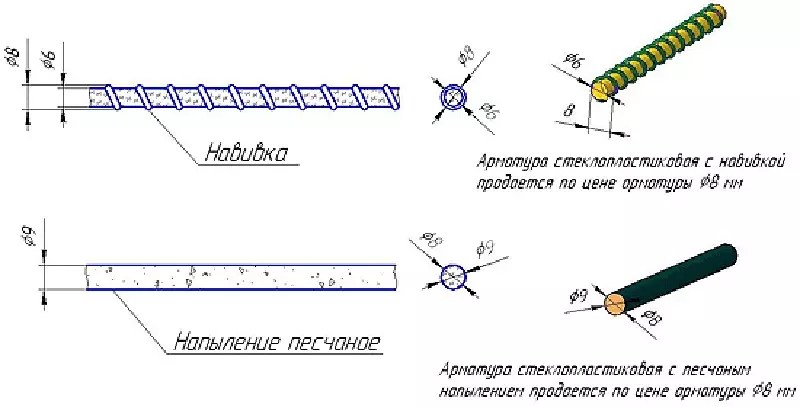

Варианты равнопрочной замены металлической на стеклопластиковую арматуру
Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели.
Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:
| Металлическая арматура класса A-III (A400C)Ø | Арматура композитная полимерная стеклопластиковая (АКС)Ø |
|---|---|
| 6 | 4 |
| 8 | 5,5 |
| 10 | 6 |
| 12 | 8 |
| 14 | 10 |
| 16 | 12 |
| 18 | 14 |
| 20 | 16 |
Расчет количества арматуры и бетона для монолитного плитного фундамента (плиты, УШП)
Варианты равнопрочной замены металлической на стеклопластиковую арматуру
Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели.
Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:
| Металлическая арматура класса A-III (A400C) Ø | Арматура композитная полимерная стеклопластиковая (АКС) Ø |
|---|---|
| 6 | 4 |
| 8 | 5,5 |
| 10 | 6 |
| 12 | 8 |
| 14 | 10 |
| 16 | 12 |
| 18 | 14 |
| 20 | 16 |
Расчет количества арматуры и бетона для буронабивных, свайно-ростверковых и столбчатых фундаментов
Варианты равнопрочной замены металлической на стеклопластиковую арматуру
Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели.
Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:
| Металлическая арматура класса A-III (A400C)Ø | Арматура композитная полимерная стеклопластиковая (АКС) Ø |
|---|---|
| 6 | 4 |
| 8 | 5,5 |
| 10 | 6 |
| 12 | 8 |
| 14 | 10 |
| 16 | 12 |
| 18 | 14 |
| 20 | 16 |
Калькулятор арматуры 10, 12, 16, A3, A1, А500 и др
Формула и способы расчета
Вес стальной арматуры – величина справочная, точные значения лучше всего брать из соответствующих справочников ГОСТ. Чаще всего нужной таблицы веса арматуры, например, 12, под рукой не оказывается, в таком случае вам поможет наш калькулятор.
Масса 1 метра равна теоретической массе круга того же диаметра, и высчитывается по простой формуле m = D * D * Pi / 4 * ro, где ro – плотность материала, в данном случае 7850 кг / м³, D – номинальный диаметр.Вычисленный по данной формуле вес арматуры совпадает с номинальными значениями ГОСТ, но, если вы используете в калькуляторе соответствующий класс и стандартный интересующий арматуры, то будет взята из таблицы.
В реальных расчетах металлических конструкций стоит учитывать при производстве арматуры допустимого отклонения геометрических размеров от номинальных размеров. Предельные отклонения удельного веса арматуры указываются в справочниках того, по которым она была выпущена. Точную информацию узнавайте у производителей.
Классы и обозначения арматуры:
А300С, А400С, А500С, А600С, А600, А800К, А800, А1000.
Экспертам в области строительства известна важность начальных строительно-монтажных операций, когда требуется приобрести арматуру. В ряду изделий металлопроката этого типа рифленая арматура пользуется спросом.
За счет конструктивных характеристик она обеспечивает хорошее сцепление с железобетонными конструкциями, делает их прочными и долговечности. Особенно эти качества важны при возведении фундаментов.
Арматура рифленого типа или по-другому изделия периодического профиля: это стальные прутья, имеющие ребра жесткости. Ребра могут иметь определенную высоту относительно основания прутка, быть серповидной или сегментной формы. Стержень при этом может быть круглой или квадратной конфигурации или любой другой формы.
Типа стальной арматуры этого типа используется в производственных процессах, ее вес и количество необходимо постоянно подсчитывать. Это рутинный процесс, который проводит закупщики металлопроката для составления сметы на все виды работ.До последнего времени сотрудникам приходилось вооружаться калькулятором и по формулам или таблицам делать расчеты.
Сейчас ситуация кардинальным образом изменилась, так как информационные технологии позволили разработать калькулятор арматуры, который с высокой точностью определяет вес арматуры, а также диаметр арматуры.
Особенности функционирования калькулятора
Инструмент, предназначенный для произведения точных расчетов, это программа, настроенная на выдачу точного результата, если в систему вводятся данные об арматуре рифленого типа.Эти данные обычно изготовитель продукции или их можно найти в таблицах и описаниях, которые размещены в стандартах.
Чтобы определить вес рифленой арматуры или рассчитать, сколько метров в тонне, нужно набрать данные:
- вид материала: металл;
- вид сортамента: арматура;
- стандарт, определяющий правила выпуска и качество продукции: ГОСТ 5781-82, ГОСТ Р 52544-2006;
- диаметр рифленой арматуры.
После ввода данных электронного моментально начал подсчет заданных значений, а затем в режиме реального времени выдаст результатов.Их можно смело использовать для закупок материалов, так как калькулятор настроен на высокоточную работу, ошибки исключены.
Для оптовых покупателей и снабженцев калькулятор является надежным помощником во время составления сметы.
Он позволяет безошибочно рассчитать материалы и сэкономить деньги на их приобретении.
Онлайн калькулятор расчёта веса арматуры
Информация
Изготовление арматурной стали регламентируется стандартом ГОСТ 5781-82.В документе прописаны технические требования и условия, классификация, сортамент, методы испытаний и другие требования к изделию. Ниже представлены некоторые справочные таблицы из ГОСТ 5781-82, с помощью которых можно узнать теоретическую массу одного метра арматуры. Вес изделия также можно рассчитать самостоятельно, или с помощью этого калькулятора.
Таблица: Теоретическая масса 1 погонного метра арматуры по ГОСТ 5781-82
. Номер, | Диаметр d, мм | Площадь поперечного сечения, см | Вес 1 метра, кг | Количество метров в тонне |
Арматура 6 | 5,75 | 0,283 | 0. | 4504,5 |
Арматура 8 | 7,5 | 0,503 | 0,395 | 2531,65 |
Арматура 10 | 9,3 | 0,785 | 0.617 | 1620,75 |
Арматура 12 | 11 | 1,131 | 0,888 | 1126,13 |
Арматура 14 | 13 | 1,540 | 1.210 | 826,45 |
Арматура 16 | 15 | 2,010 | 1,580 | 632,91 |
Арматура 18 | 17 | 2,540 | 2. | 500 |
Арматура 20 | 19 | 3,140 | 2,470 | 404,86 |
Арматура 22 | 21 | 3,800 | 2.980 | 335,57 |
Арматура 25 | 24 | 4,910 | 3.850 | 259,74 |
Арматура 28 | 26,5 | 6,160 | 4.830 | 207,04 |
Арматура 32 | 30,5 | 8 040 | 6,310 | 158,48 |
Арматура 36 | 34,5 | 10 180 | 7. | 125,16 |
Арматура 40 | 38,5 | 12 570 | 9,870 | 101,32 |
Арматура 45 | 43 | 15 000 | 12.480 | 80,13 |
Арматура 50 | 48 | 19 630 | 15,410 | 64,89 |
Арматура 55 | 53 | 23 760 | 18.650 | 53,62 |
Арматура 60 | 58 | 28 270 | 22.190 | 45,07 |
Арматура 70 | 68 | 38 480 | 30. | 33,1 |
Арматура 80 | 77,5 | 50 270 | 39,460 | 25,34 |
222
000
990
210Для чего нужен онлайн калькулятор?
Наш калькулятор поможет рассчитать вес арматуры из углеродистой стали в режиме онлайн.Вам достаточно указать длину изделия и номинальный диаметр (диапазон – от 6мм до 80мм.).
Мы предлагаем сервис, который содержит два в одном: калькулятор веса арматуры по массе и по метру. Таким образом, можно узнать готовую продукцию, зная вес, или наоборот – узнать вес изделия установленной длины. Онлайн калькулятор арматуры пригодится при составлении проектно-сметной документации и расчётов металлических конструкций. С его помощью также можно узнать стоимость готового изделия.
Как пользоваться калькулятором?
- Выберите метод вычисления (по длине или по массе).
- Выберите диаметр арматуры из всплывающего списка.
- Введите значение «Масса» или «Количество метров».
- При необходимости укажите цену одного метра или тонны.
- Нажмите красную кнопку «Рассчитать».
- В левом верхнем углу, в колонке «Результаты расчёта» вы полученные данные.
Как рассчитать вес самостоятельно?
Зная номинальный диаметр и плотность материала, можно выполнить расчет веса арматуры.Считается он по формуле m = D х D х Pi / 4 х ro , согласно которой масса одного метра арматуры равняется теоретической массе круга с тем же диаметром. Значения из формулы:
- м – искомая масса арматуры.
- D – номинальный диаметр арматуры.
- ro – плотность материала.
- Pi – число Пи.
Плотность регламентированной ГОСТ-ом арматуры из углеродистой стали составляет 7850.00 кг / м 3 .
Как узнать фактический вес арматуры?
Как и справочные таблицы, калькулятор арматуры рассчитывает теоретический вес изделия. ГОСТ допускает отклонения геометрических размеров изделия от номинальных. Узнать фактический вес можно путём взвешивания арматуры определенияной длины. Точная информация о массе и других характеристиках арматуры указана в паспорте продукции от производителя.
Скачать, сохранить результат
Выберите способ сохранения
поделиться и оценить
Смотрите также:
Добавить комментарий
Калькулятор расчета арматуры: вес, длина, стоимость
Инструкция для калькулятора расчета арматуры
Онлайн калькулятор позволяет выполнить расчет количества арматуры, которая используется для фундаментов и других изделий из бетона.
Калькулятор №1
Предоставляет возможность рассчитать общий объем арматурных стержней, массы, одного прутка и метра изделий, при известных значениях диаметра и диаметра арматуры.
Калькулятор №2
Выполняется расчет общей массы и длины прутьев, и объем арматурных стержней, вес одной арматуры и одного металла, а также стоимость этого материала. Используя известные параметры: общую массу и диаметр арматуры.
Производимый расчет будет основываться на массе 1 м³ металла в 7850 килограммах.
Рассчитываем количество арматуры для постройки дома
Перед началом строительных работ необходимо в первую очередь выполнить расчет необходимого количества стержней арматуры для постройки будущей основы для здания. Именно для этого онлайн-калькулятора, который поможет быстро определить требуемые параметры. Вам необходимо знать длину и вес одного прута, что позволит при помощи нашей программы рассчитать полную длину, их общую длину и количество.Вы оперативно и легко узнать, сколько для Вашего проекта потребиться арматуры.
Расчет для различных монолитных основ
В первую очередь, чтобы приступить к подсчету, Вам необходимо точно знать будущий вид каркаса для Вашего дома.
Всего представлено два самых популярных варианта: ленточный и плитный фундамент. Применение арматуры для ленточного, свайного, столбчатого, фундамента – надежная основа и залог долговечности и целостности Вашего дома.
Рассчитываем арматуры для плитной основы
Как правило, данный вид фундамента нашел широкое применение на пучинистых грунтах, где необходимо спроектировать массивные здания из кирпичей или бетона с массивными перекрытиями из железобетона. Для этого метода выполнить армирование будущей основы для дома. Выполняется в два яруса, каждый из которых будет состоять из двух уровней стрежней, располагающихся перпендикулярно друг друга. Расчета арматуры для плит сделана на нашем примере, каждая сторона которой равна 5 метров.Прутья в этом случае располагаться относительно друг друга на расстоянии примерно 20 сантиметров. Таким образом, получаем, что нам необходимо использовать 25 стержней для одной стороны.
На каждом крае плиты прутья не используется, согласно этой, остается 23 единицы на стороне.
После того, как мы определили количество арматуры, мы могли правильно рассчитать их общую длину.
Длина арматурного стержня не должна доставать до края каждой стороны примерно на 20 сантиметров.
Данный нюанс, получаем, что общая длина на одну сторону прутьев составляет всего 460 сантиметров. В нашем случае плита квадратичной формы, отсюда следует вывод, что поперечный аналогичный первому. Теперь необходимо выполнить соединение двух расчетов арматуры для армированных поясов фундамента.
К примеру, между нашими поясами у нас расстояние 23 сантиметра. Отсюда можно определить, что длина одной перемычки будет составлять 25 сантиметров.
Важно! Два сантиметра, мы добавляем для надежного крепления арматуры.
Общее количество таких перемычек для нашего фундамента – 23 на один ряд, так как они будут устанавливаться на пересечение арматурных поясов в каждой ячейке. Когда мы определили все эти параметры, теперь можно перейти к дальнейшему расчету при помощи онлайн калькулятора.
Расчет арматурных стержней для ленточных монолитных основ
Данный вид основы для дома, нашел широкое применение на устойчивых грунтах, где построка тяжелого здания.Такой монолитный каркас выполняется из железобетонной или бетонной ленты, которая входит под несущими стенами и по периметру постройки. Технология армирования ленточных фундаментов выполняется также в два яруса, но с учетом данной особенности монолитной основы, стержней для его постройки будет намного меньше, что ведет к удешевлению проекта.
Процесс монтажа армированных прутьев аналогичен плитному фундаменту. Однако в этом случае, стержни, от угла здания оканчиваются на расстоянии 30-40 сантиметров.Также следует учесть, что все перемычки на 2-4 сантиметра должны выступать за арматуру, на которой она предоставляется. Далее выполняем расчет перемычек вертикального типа по той же методике, что при расчете требуемой длины прутьев для плитной основы.
Как в первом случае, так и во втором, запас арматуры должен составлять не менее 2-5% от расчетной величины.
Железобетонные калькулятор Луч Раздел | Изгибающий момент и поперечно Диаграмма Калькулятор
Добро пожаловать на наш бесплатный Бронированная Beam раздел Калькулятор.Этот мощный инструмент может Расчитайте прочность на сдвиг и изгиб (или мощность) из широкого диапазона лучевой разделах. Это очень быстрый и точный способ проверить свои результаты или, возможно, рассчитать начальные размеры вашего сечения пучка методом проб и ошибок в ряде различных комбинаций раздела. Этот конкретный калькулятор луч будет рассчитывать на проектную мощность для двутавровой балки (лвл), секции лучевые и прямоугольный с армированием.
Армирование Beam Раздел калькулятор представляет собой простой инструмент failry, и небольшая часть нашего полнофункционального программного обеспечения, предлагаемое SkyCiv.Это программное обеспечение будет представлять полный отчет и работал пример железобетонных проектных расчетов в соответствии с МСА, AS и Еврокод стандарты проектирования.
Эти результаты включают в себя проверку емкости моментной, сдвиговые проверки, детализация и осевые требования. Полная версия также позволяет пользователям несколько слоев арматуры (включая верхние слои) а также сдвиг стремена.
Как и наши другие калькуляторы, это железобетон Емкость Калькулятор очень прост в использовании.Начните просто введя “Добавить раздел / редактировать” добавить раздел главного луча. После завершения этого, вы должны добавить стали арматуру (или аналогичный) “Добавить / Редактировать стальной арматуры.” Существует также кнопка Параметры, чтобы вы могли редактировать параметры, калькулятором, такими как арматура и прочность бетона. Используйте прилагаемый рисунок ниже в качестве руководства по размерам для секции.
Этот арматурный калькулятор (ака композитного калькулятора) настоящее время в бета-тестировании, пожалуйста, оставьте комментарии или ошибки в разделе комментариев ниже.
Получите больше возможностей в нашей полной Железобетонный программный продукт для проектирования на основе проектных кодов ACI 318, КАК 3600 и Еврокод 2.
| Добавить / Изменить раздел Добавить / Изменить стальной арматуры Настройки |
| ||||||||||||||||||||||||||||||
Нет Емкость Результаты.Пожалуйста, введите раздел и / или стальной арматуры на прочность Результаты /
| |||||||||||||||||||||||||||||||
Железобетонная конструкция в соответствии с ACI бетона, КАК 3600 или Еврокод 2 Конкретные стандарты дизайна
Я хх = Момент инерции относительно оси х
Я уу = Момент инерции относительно оси у
Центроид (X) = расстояние от наиболее удаленного слева от сечения балки к прочности в секции.
Центроид (И) = Расстояние от нижней части секции балки до центроида секции.
Q х = Статическая Момент Площадь около оси х
Q и = Статическая Момент Площадь около оси у
В х = момент сопротивления около оси х
В и = момент сопротивления около оси у
Расчет и калькулятор арматуры для фундамента от московской компании «АСТИМ
получить скидку
В наши дни на всех строительных площадках, будь то малоэтажная застройка или высотное здание, используется арматура.Для подготовки оснований одно- двухэтажных частных коттеджей необходимо рассчитать количество усиливающих изделий.
Фундамент любого дома должен быть долговечным и прочным – от его правильного устройства будет зависеть эксплуатации всего объекта. Огромную роль в увеличении периода службы конструкции играет грамотный расчет арматуры. Для этого необходимо правильно определить тип и объем материала.
Калькулятор расчета арматуры
Номенклатура
Арматура 10 мм Арматура А3 А500С Ф10 мм мерная 6 метров 0.
22258000,00
Арматура А3 В500С Ф10 мм 0,61758000,00
Арматура А3 А500 Ф10 мм 0,6456000,00
Арматура А3 А500С Ф10 мм немерная 0,61754000 Ф3 А500С 11 мм немерная 0,61754000,00
Ар, 7 метров 0,61757000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров 0,61754000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров 0,61754000,00
Арматура 10 А1 мм в бухтах 0.61736500,00
Арматура А1 А240 Ф10 мм мерная 6 метров 0,61736500,00
Арматура А1 А240 Ф10 мм мерная 11,7 метров 0,617 метров36500,00
Арматура 25 ммАрматура А3 А500 11С Ф25 мм мерная 90 90 3.8553000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров 3.8555000,00
Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров 3.8550000,00
Арматура 28 ммФ3 Арматура мерная 11,7 метров 4.8353000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метра 4.
8355000,00
Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров 1.2150000,00
Арматура 32 ммСФура А3 А3 мерная 11,7 метров 6.3153000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров 6.3155000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.3150000,00
Арматура 36 ммАрматура А3 А500С Ф36 мм мерная 11,7 метров 7.9953000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров 7.9950000,00
Арматура 40 ммСАрматура А3 А500 мерная 11,7 метров 9.8753000,00
Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров 9.8768000,00
Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров 9.8755000,00
004 Арматура 6 мм004 Арматура А3 В500С Ф6 мм в бухтах 0.22270000,00 Арматура А3 А500С Ф6 мм в бухтах 0,22260000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0,22260000,00
Арматура А3 А400 25Г2С Ф6,00 метров мерная 6256,00 Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0,22258000,00
Арматура А1 А240 Ф6 мм в бухтах 0,22239500,00
Арматура А1 А240 Ф6 мм мерная 6 метров 0,22239500,00
Аматура 0,22239500,00 Арматура А1 А240 32мм 6. 3155000,00 Арматура А1 А240 28мм 4.8355000,00
Арматура А1 А240 25мм 3.8555000,00
Арматура А1 А240 22мм 2.9855000,00
9,700204 9090 Арматная А2 2.4732000,00 Арматура А1 А240 Ф18 мм мерная 11,7 метров 232000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров 1.2132000,00
Арматура А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00
Арматура А1 А240 Ф10 мм в бухтах 0,61736500,00
Арматура А1 А240 Ф10 мм мерная 6 метров00
Арматура А1 А240 Ф10 мм мерная 11,7 метров 0,61736500,00
Арматура А1 А240 Ф8 мм в бухтах 0,39538500,00
Арматура А1 А240 Ф8 мм мерная 6 0,39538500,00
мм мерная 6 0,39538500,00
9090 мм бухтах 0.22239500,00
Арматура А1 А240 Ф6 мм мерная 6 метров 0,22239500,00
Арматура гладкая А1 10 мм Арматура А1 А240 Ф10 мм в бухтах 0,61736500,00
Армат365 мм в бухтах 0,61736500 0,6907 , 00
Арматура А1 А240 Ф10 мм мерная 11. 7 метров 0.61736500,00
Арматура гладкая А1 14 мм Арматура А1 А240 Ф14 мм мерная 11,7 метров 1.2132000,00
Арматура Гладкая А1 16 мм 9090 А2 гладкая А1 16 мм
9090 Арматура Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура гладкая А1 18 мм Арматура А1 А240 Ф18 мм мерная 11,7 метров 232000,00
Арматура гладкая А1 20 мм Арматура А1 А240 Ф20 мм мерная 11,7 метров 2.4732000,00
Арматура гладкая А1 22мм Арматура А1 А240 22мм 2.9855000,00
Арматура гладкая А1 25мм Арматура А1 А240 25мм 3.8555000,00
Арматура гладкая А1 28мм Арматура 4,8000 А1 А240 28мм Арматура 4.8000 А1 А240 28мм А1 А240 32мм 6.3155000,00
Арматура гладкая А1 6 мм Арматура А1 А240 Ф6 мм в бухтах 0,22239500,00
Арматура А1 А240 Ф6 мм мерная 6 метров 0,22239500,00
Арматура А1 8 мм Ф0008 9090 А2 гладкая А1 8 мм Ф0008 9090 А2 гладкая в бухтах 0,39538500,00 Арматура А1 А240 Ф8 мм мерная 6 метров 0,39538500,00
Стальная арматура А1 12 мм Арматура А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00 А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00
Фурматура390 мерная мм мерная 6 метров 0. 22258000,00 Арматура А3 А500С Ф40 мм мерная 11,7 метров 9.8753000,00
Арматура А3 А500С Ф36 мм мерная 11,7 метров 7.9953000,00
Армат А3 А500С Ф32 мм мерная 11,7 6.3153000,00
Арматура А3 А500С Ф28 мм мерная 11,7 метров 4.8353000,00
Арматура А3 А500С Ф25 мм мерная 11,7 метров 3.8553000,00
Арматура А3 А500 11С Ф22 мм мерная метров 2.9853000,00
Арматура А3 А500С Ф20 мм мерная 11,7 метров 2.4753000,00
Арматура А3 А500С Ф18 мм мерная 11,7 метров 253000,00
Арматура А3 А500С Ф16 мм мерная 11,7 метров 1.5853000,00
Арматура А3 А500С Ф14 мм мерная 11,7 метров 1.2153000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Армат А3 А500С Ф890 мм мерная8 0.39565000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0. 22260000,00
Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров 9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С , 7 метров 6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров 4.8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров 3.8555000,00
Арматура Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная , 7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метра 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3,7 мм мерная А400 35ГС 11 9. 8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метра 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.3150000,00
Арматура А3 Ф3 А400 35ГС 28ГС , 7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная , 7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0.22258000,00
Арматная А3 , 7 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А1 А240 Ф20 мм мерная 11,7 метров 2. 4732000,00
Арматура А1 А240 мм мерная 11,7 метров 232000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров 1.2132000,00
Арматура А1 А240 Ф10 мм мерная 6 метров 0,61736500,00
Арматура А1 А240 Ф8 мм мерная 6 метров
Арматура 11,7 метров мерная Арматура А3 А500С Ф40 мм мерная 11,7 метров 9.8753000,00
Арматура А3 А500С Ф36 мм мерная 11,7 метров 7.9953000,00
Арматура А3 А500С Ф32 мм мерная 11,7 метров , 7 метров 6.3153000,00
Арматура А3 А500С Ф28 мм мерная 11,7 метров 4.8353000,00
Арматура А3 А500С Ф25 мм мерная 11,7 метров 3.8553000,00
Арматура А3 А500С Ф22 мм мерная 11,7 2.9853000,00
Арматура А3 А500С Ф20 мм мерная 11,7 метров 2.4753000,00
Арматура А3 А500С Ф18 мм мерная 11,7 метров 253000,00
Армат А3 А500С Ф16 мм мерная 11 метров 1. 5853000,00
Арматура А3 А500С Ф14 мм мерная 11,7 метров 1.2153000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура А3 А500С Ф10 мм мерная 11,7 0.61757000,00
Арматура А3 А400 25Г2С Ф40 мм мерная 11 метров 9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров 6.3155000,00
А3Г2А А3С А3 мерная 11,7 метров 4.8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров 3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура Ф3 А320400 25ГГ2С мерная 2С , 7 метров 2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров 1.5850000,00
АрматураС2 А3 А400 25Г2С Ф14 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0. 88852000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров 0,61754000,00
Арматура А3 А400 35ГС 11,7 мм мерная , 7 метров 9.8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.3150000,00
Арматура А3 Ф28 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная , 7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1. 5832000,00
Арматура А1 А240 Ф20 мм мерная 11, 7 метров 2.4732000,00
Арматура А1 А240 Ф18 мм мерная 11,7 метров 232000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров 1.5832000,00
Армат А1 А240 11,7 мм мерная , 7 метров 1.2132000,00
Арматура 6 метров Арматура А3 А500С Ф10 мм мерная 6 метров 0.22258000,00
Арматура А3 А500С Ф8 мм мерная 6 метров 0.39565000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0.22260000,00
Арматура А3 А400 25Г2С Ф890 мм мерная 6
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 35ГС Ф6,00 мм мерная 625 Арматура А1 А240 Ф10 мм мерная 6 метров 0.61736500,00
Арматура А1 А240 Ф8 мм мерная 6 метров 0.39538500,00
Арматура немерная Арматура А3 В500С Ф6 мм в бухтах 0.22270000,00
Арматура А3 В500С Ф8909 0,3000 А3 В500С Ф890 мм в бухтах 5000 Арматура А3 А500С Ф22 мм немерная 2. 9850000,00
Арматура А3 А500С Ф20 мм немерная 2.4750000,00
Арматура А3 А500С Ф18 ммерная 250000,00
Ф18 А3 немерная 15850000,00
Арматура А3 А500С Ф14 мм немерная 1.2150000,00
Арматура А3 А500С Ф12 мм немерная 0,88851000,00
Арматура А3 А500С Ф10 мм немерная 0,617540004 А500 9905 в бухтах 0,22260000,00
Арматура А1 А240 Ф10 мм в бухтах 0,61736500,00
Арматура А1 А240 Ф8 мм в бухтах 0,39538500,00
Арматура А1 А240 Ф690 мм в бухтах 9090.22239500,00
Арматура в бухтах Арматура А3 В500С Ф6 мм в бухтах 0,22270000,00
Арматура А3 В500С Ф8 мм в бухтах 0,39555000,00
мм в бухтах
мм в бухтах
мм в бухтах290
мм в бухтах290 Арматура А1 А240 Ф10 мм в бухтах 0.61736500,00
Арматура А1 А240 Ф8 мм в бухтах 0.39538500,00
90ура 907 Арматура А1 А240 Ф6 мм в бухтах 0. 22239500,00
Арматура А500 А5004 Арматура мм немерная 0.88851000,00 Арматура ф14 мм Арматура А3 А500 Ф14 мм 0,9253000,00
Арматура А3 А500С Ф14 мм немерная 1.2150000,00
Арматура А3 А500С Ф14 мм мерная 15,00 9,00 9,00 9000 9000 9,00 Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров 1.2132000 00
Арматура ф16 Арматура А3 А500 Ф16 мм 1.6153000,00
Арматура А3 А500С Ф16 мм немерная 1.5850000,00
Арматура А3 А500С Ф16 мм мерная 11,7 метров 1.5853000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7850000 00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура ф18 мм Арматура А3 А500С Ф1800 мм немерная , 00
Арматура А3 А500С Ф18 мм мерная 11,7 метров 253000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров 232000,00
Арматура А1 А240 Ф18 мм мерная 11,7 метров 232000,00
Арматура ф22 Арматура А3 А500С Ф22 мм немерная 2. 9850000,00
Арматура А3 А500С Ф22 мм мерная 11,7 метров 2.9853000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 35ГС Ф22 мерная 7 метров 2.9850000,00
Арматура Ф8 мм Арматура А3 В500С Ф8 мм в бухтах 0.39555000,00
Арматура А3 А500С Ф8 мм мерная 6 метров 0.39565000,00
Арматная А3 60005
Арматная А3 0.39556000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0,39556000,00
Арматура А1 А240 Ф8 мм в бухтах 0,39538500,00
Арматура А1 А240 Ф8 мм мерная 695 арматуры ф20
Арматура А3 А500С Ф20 мм немерная 2.4750000,00
Арматура А3 А500С Ф20 мм мерная 11,7 метров 2.4753000,00
Арматура А1 А240 Ф20 мм мерная 11,7,00 метров 2.47532000 арматура А3
Арматура А3 А500С Ф10 мм мерная 6 метров 0.22258000,00
Арматура А3 В500С Ф12 мм 0.88856000,00
Арматура А3 В500С Ф6 мм в бухтах 0. 22270000,00
Арматура А3 В500С Ф10 мм 0.61758000,00 9
5 Арматура бухтах 0.39555000,00 Арматура А3 А500 Ф16 мм 1.6153000,00
Арматура А3 А500 Ф14 мм 0.9253000,00
Арматура А3 А500 Ф12 мм 1.2555000,00 9
АММ 1.2555000,00 9 А3 0.6456000,00 Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура А3 А500С Ф10 мм немерная 0,650004 А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А500С Ф8 мм мерная 6 метров 0.39565000,00
Арматура А3 А500С Ф6 мм в бухтах 0.22260000,00
А5007 АрматС мерная 6 метров 0.22260000,00 Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров 9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С , 7 метров 6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров 4. 8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров 3.8555000,00
Арматура Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная , 7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метра 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3,7 мм мерная А400 35ГС 11 9.8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метра 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.3150000,00
Арматура А3 Ф3 А400 35ГС 28ГС , 7 метров 1. 2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная , 7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0.22258000,00
Арматная А3 , 7 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А3 25Г2С Арматура А3 А400 25Г2С Ф40 мм мерная 11,7матура 9.8768000,00 9907 Арматура
А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров 6. 3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метра 4.8355000,00
Арматура А Ф3 А400 25Г2С 11,7 , 7 метров 3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метра 2.4750000,00
Арматура Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 А400 25Г2С , 7 метров 0,61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3 3590Г АГ А3 мм мерная 11,7 метров 9.8755000,00 Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6. 3150000,00
Арматура А3 А400 35ГС Ф28 мм мерная , 7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метра 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
АрматураС А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0,22258000 метров,00
Арматура А3 А400 35ГС25 мм мерная 6 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А500 Арматура А3 А500 Ф16 мм 1.6153000,00
Арматура А3 А500 Ф14 мм 0.9253000,00
Арматура А3 А500 Ф12 мм 1. 2555000,00
А5007 мм А500 А500 0,6456000,00
Арматура А500С Арматура А3 А500С Ф10 мм мерная 6 метров 0,22258000,00
Арматура А3 А500С Ф12 ммерная 0,88851000,00
Армат А3 А500С Ф12 мм мерная 908 0 11 мм мерная.88855000,00
Арматура А3 А500С Ф10 мм немерная 0.61754000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А50065 Ф8 мм мерная 6 метров 0,3000 0,3000 12 А500С
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура Ф8 А500С Арматура А3 А500С Ф8 мм мерная 6.39565000,00
Описание и характеристики арматуры Ф10 А500С Арматура А3 А500С Ф10 мм мерная 6 метров 0,22258000,00
Арматура А3 А500С Ф10 мм немерная 0,61754000,00
Армат Фура10 А3 мм мерная 0,61757000,00
Арматура В500С Арматура А3 В500С Ф12 мм 0,88856000,00
Арматура А3 В500С Ф6 мм в бухуратах 0,22270000,00
Армат А3 В500С Ф10 мм А3 В500С 01758
Армат А3 В500С Ф10 мм Ф8 мм в бухтах 0. 39555000,00
Рифленая арматура А3 10 мм Арматура А3 А500С Ф10 мм мерная 6 метров 0.22258000,00
Арматура А3 А500 Ф10 мм 0.6456000,00
Арматура А3 А3 А500С Ф10 9000 0,67,00 Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров 0.61754000,00
Рифленая арматура А3 12 мм Арматура А3 А500 Ф12 мм 1.2555000,00
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 0,811
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Рифленая арматура А3 6 мм С Армат6 А3 бухтах 0.22260000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0,22260000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 0,22256000,00
Арматура А3 А3 А400 35ГС Ф6 9090 мм мерная 0,2
Стальная арматура 12 мм Арматура А3 В500С Ф12 мм 0. 88856000,00
Арматура А3 А500 Ф12 мм 1.2555000,00
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
11,7 метров 0.88855000,00 Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00
Сделать заказ
Схема армирования ленточного основания
Чтобы грамотно рассчитать арматуру в железобетонной ленте, рассмотрим типовые случаи ее расположения в таких фундаментах.
При возведении частных малоэтажных объектов используются два основных варианта армирования:
- шестью усиливающими элементами;
- четырьмя изделиями.
Какой вариант лучше?
В соответствии с требованиями СП 52-101-2003, при расположении соседних прутов максимальное расстояние должно быть не больше 40 см (400 мм). При расчете арматуры отступают 5–7 см (50–70 мм) между крайним стержнем и боковой стенкой основания. Если ширина опорная конструкция здания больше 50 см, использует схема армирование шесть прутки.
Было выбрано оптимальное расположение стержней, теперь необходимо определить их другие параметры.
Расчет диаметра арматуры
Определение параметров вертикальных и поперечных усиливающих элементов. Для правильного выбора использовать возможность информации из таблицы:
Условия использования арматуры Минимальный диаметр арматуры, мм Вертикальная арматура при высоте поперечного сечения ленты менее 80 см 6 мм Вертикальная арматура при высоте ленты более 80 см 8 мм Поперечная арматура 6 мм
При строительстве жилых домов (до 2 этажей) для вертикальной и мало поперечной обвязки используются прутки диаметром 8 мм. Этого показателя достаточно для закладки прочного ленточного фундамента.
Расчет диаметра арматуры продольного типа
В соответствии с требованиями СНиП 52-01-2003, минимальная площадь сечения арматурных прутов в ленточном основании должна быть 0,1% от общего поперечного размера железобетонной ленты.
Площадь сечения железобетонной конструкции определяем путем умножения ширины на высоту. Например, при параметрах ленты 40 х 100 см, при расчете получается 4000 см².Площадь арматуры составляет 0,1% от сечения фундамента, поэтому 4000 см² / 1000 = 4 см².
Чтобы не рассчитывать показатель для каждого стержня, пользуйтесь таблицей. В ней есть незначительные неточности из-за округления чисел, не влияющие на окончательный результат.
Важно! Если длина ленты составляет менее 3 м, принимают минимальный диаметр арматуры 10 мм. При размере конструкции больше 3 метров выбирают стержни с показателем 12 мм.
Рассчитывая арматуру, мы получили минимальную площадь поперечного сечения прутков в сечении ленточного основания – она равна 4 см² (с учетом числа продольных элементов).
Если ширина фундамента составляет 40 см, достаточно использовать схему армирования с четырьмя стержнями. Вернемся к таблице, чтобы узнать значение для 4 стержней и подбираем показатель.
В ходе расчета определяем, что для ширины 40 см и высотой 1 м, самой подходящей будет арматура диаметром 12 мм, так как площадь сечения 4 элементов составляет 4,52 см².
Для конструкции с шестью стержнями все действия производятся аналогично. Нужно только использовать значения из соответствующего столбца.
Продольные усиливающие элементы для ленточного основания должна иметь одинаковый диаметр. Если по каким-то причинам стержни получились с разными диаметрами, то прутки с большим показателем используют в нижнем ряду.
Как рассчитать количество арматуры для основания?
Часто бывает, что арматурные стержни доставили на объект, а при вязке каркаса обнаруживается недостаток материала. Приходится докупать объем, оплачивать доставку, нести дополнительные расходы, которые ведут к удорожанию частного дома.
Например, у нас есть следующий план:
Давайте попробуем рассчитать арматуру для конструкции такого типа.
Определение числа продольных прутков
Проведем грубые вычисления. Для этого находим длину всех стен фундамента:
6 х 3 + 12 х 2 = 42 м,
полученный параметр умножаем на 4:
4 х 42 = 168 м.
Мы получили общую длину продольных прутков. Чтобы правильно рассчитать арматуру, нужно учесть еще несколько факторов.Подсчитывая объем материала, учитывайте запуск арматурных изделий при стыковке, длина одного элемента может составлять 4–6 метров, и для заполнения 12 м необходимо связывать несколько отрезков. Стыковка прутков производится внахлест с запасом минимум 30 диаметров. Чтобы рассчитать арматуру (при ее диаметре 12 мм) определяем запуск 12 х 30 = 360 мм (36 см).
учесть запас, используются два города Чтобы:
- составляется план размещения прутков и осуществляется расчет числа стыков;
- прибавляем 10–15% к полученному значению.
Определение количества вертикальной и поперечной арматуры
По плану на один «прямоугольник» необходимо:
2 х 0,35 + 2 х 0,90 = 2,5 м
Рассчитывая арматуру, принимаем значения с запасом (а не 0,3 и 0,8), чтобы обвязка была немного больше получившегося прямоугольника.
Важно! При сборке каркаса в подготовленной траншей вертикальные арматурные пруты устанавливают на дно, иногда их углубляют в грунт для повышения устойчивости конструкции.Тогда при расчете арматуры нужно принимать длину не 0,9 м, а увеличивать ее на 10–20 см.
Находим такие части во всей конструкции, с учетом расположения на местах стыковки стен и углах по 2 «прямоугольника».
Чтобы рассчитать арматуру, рисуем схему фундамента и определяем число получившихся фрагментов.
Берем длинную сторону (12 метров), на ней находятся 6 «прямоугольников» и два отрезка стены по 5,4 м, где находится по 10 перемычек. В результате получается:
6 + 10 + 10 = 26 шт.
Рассчитать число перемычек на участке 6 метров можно аналогичным способом, получаем 10 штук. Умножаем значение на количество стен:
2 х 26 + 10 х 3 = 82
Ранее было подсчитано, что каждая часть получается по 2,5 метра арматуры, поэтому:
82 х 2,5 = 205 м
Итоговое количество материала
Рассчитывая арматуру, определили, что продольные усиливающие элементы имеют диаметр 12 мм, а вертикальные и поперечные – 8 мм. Прутков первого типа необходимо 184,4 м, а второго – 205 м.
Часто при вязке каркаса остаются небольшие обрезки, которые нельзя использовать. Поэтому, рассчитав арматуру, необходимо приобрести материал с запасом. Нужно купить около 190–200 метров прутков 12 мм, а также 210–220 м изделий с диаметром 8 мм. Благодаря таким несложным подсчетам легко определить необходимый объем арматурных стержней.
Калькулятор композитной арматуры | Композитная стеклопластиковая арматура в Красноярске. Качество от производителя.
Выберите тип строения
Легкая конструкция (фундамент забора, беседки, садового домика)
Средняя конструкция (фундамент тяжелого бетонного забора, фундамент 1-2 этажного капитального дома)
Тяжелая конструкция (фундамент 3-4 этажного капитального дома)
Выберите тип фундамента
–Выберите – ЛенточныйПлитный Плитный фундамент или монолитный фундамент представляет собой железобетонную плиту, устанавливается по всему периметру здания. Из-за высокой трудоемкости и значительных финансовых затрат на материалы и земельные работы,
такой тип фундамента считается одним из наиболее затратных. Как правило, плитный фундамент используется при возведении небольших частных домов, на слабых основаниях и грунтах.
Укажите размеры
Длина м Ширина м Размер ячейки м Ленточный фундамент представляет собой замкнутый контур (ленту) – полосу
из железобетона,
укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему
периметру. Таким образом, оказываемое сопротивление силам выпучивания, избегая проседания и
перекоса здания.
Укажите размеры
Длина периметра м Ширина ростверга (ленты) м Высота ростверга (ленты) м Рассчитать
Расчет арматуры для ленточного фундамента, примеры, онлайн-калькулятор
Стандартный калькулятор онлайн расчета фундамента ленточного типа вычислить необходимое количество стройматериалов и подобрать армирование. Закладка связанного каркаса из стальных прутьев является обязательным этапом, эта конструкция противостоит силам растяжения, подверженным при подвижках грунта, воздействующим на весовых нагрузок. Для арматуры цель заключается в выборе правильного и оптимального в плане размещения прутьев, выбора подходящего типа и диаметра металлопроката, оценки суммарного метража и веса. Основной регламентирующий документ – СНиП 52-101 от 2003 года.
Оглавление:
- Что учесть при составлении схемы?
- Самостоятельный расчет по шагам
- Полезные рекомендации
Исходные данные и условия для расчета арматуры
Этот этап проводится после определения основы и проверки ее соответствия весовым нагрузкам и геологическим условиям участка.В начале известны назначение и этажность постройки, материалы, тип и однородность грунта, уровень подземных вод. Эти данные обследования для выбора глубины закладки, оптимальной марки бетона, толщины подушки. Знание длины, высоты и ширины ленты позволяет без проблем получить размер монолита, его периметра и сечения. В процессе учитываются не только наружные стены, ленточный фундамент заливается, все несущие конструкции, включая внутренние перегородки, правильный онлайн-калькулятор всегда предлагает выбрать нужную схему.
Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра прутьев. У ленточного типа предусмотрено как минимум положения продольно стержней, это условие обязательно. СП указывает пределы при размещении и фиксации арматуры:
- Максимальное расстояние между двумя продольными прутьями – 40 см. Выполнение этого условия подразумевает закладку дополнительного стержня при превышении ширины ленты свыше 50 см.
- Расстояние от металла до боковых и нижних стеновых бетонной конструкции не может быть меньше 50-70 мм, верхних – 70-80. Но при этом крайние элементы каркаса не смещают в центре, в случае если лента это делает бессмысленным армированием.
- Интервал между рядами по вертикали расширяется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т.е. мелкозаглубленного типа) двух поясов армирования достаточно, но при необходимости закладки ниже уровня промерзания грунта (1,5-2 м) или строительства дома с подвалом частоты рядов возрастает.
- Поддерживающие (монтажные) вертикальные и поперечные ряды связываются в единую конструкцию и пересекаются друг с другом, шаг размещается от 30 до 80 см.
- В качестве горизонтальных прутьев, принимающих и распределяющих большие нагрузки, используются изделия с периодическим профилем (имеющие маркировку АIII или А3). Для вертикальных и продольных применений гладких марок (АI или А1, соответственно). Ребристая поверхность обеспечивает более качественное сцепление с частицами бетона.
Диаметр продольной арматуры для фундамента выбирается из учета требований СНиП: минимальное процентное соотношение стали в бетонной конструкции составляет 0,1% от ее сечения. Рассмотрим пример: для ленточного основания шириной в 40 см и высотой 1 м выбирается схема из 4 прутьев, требуемая площадь сечения – от 4 см2 и выше. Существуют специальные таблицы, помогающие подобрать диаметр одного продольного стержня, в данном случае это 12 мм. При их отсутствии расчет проводят самостоятельно, величина сечения находится по формуле: F = π · R2, где π = 3,1415, R – радиус.Для обеспечения равномерного распределения нагрузки все продольные элементы имеют одинаковый диаметр, при наличии изделий с разным сечением (к примеру, 14 и 12 мм) толстые прурусы снизу.
Минимальный диаметр остальной арматуры для связки составляет 6 мм, верхний предел в частном строительстве – 10. В отличие от продольных неразрывных прутьев эти стержни составляют отрезки нужной длины, немного превышающие высоту и ширину каркаса, т.е. выступающие за края стыков.
Рекомендуемый тип фиксации пересекающихся и угловых элементов – обвязка проволокой, сварочное соединение не подходит из-за риска коррозии и разрушения стыков.
Пример расчета
Исходные данные: для фундамента под деревянный дом с шириной ленты в 40 см и высотой в 100 требуется определить количество арматуры. Несущими являются только наружные стены, длина составляет 10 м, ширина – 6. С учетом вышеизложенных требований для данного дома схема подходит с 4 продольными ребристыми прутьями с диаметром в 12 мм, размещается на расстоянии в 80 см между собой по высоте.Шаг вертикального и поперечного стержней – 50 см.
Рекомендуемая последовательность расчета:
- Определяется минимальный метраж для продольных рядов с учетом периметра здания: (6 + 10) × 2 = 32 м. Соответственно, на схему из 4 прутьев потребуется не менее 88 м.
- Рассчитывается общая длина арматуры для поперечных элементов каркаса: периметр дома делится на размещение: 32 / 0,5 = 64 узла. Расстояние между продольными рядами – 30 см, но с учетом концов за края стыка отрезки на рекомендют по 34 см как минимум (от 10%). Таким образом, для соединения каркаса потребуется 64 × 0,34≈22 м арматуры.
- Находится длина отрезков вертикальных стержней и их общий метраж. Для приведенной высоты ленточного фундамента она составляет 0,8 + 0,8 × 10% ≈0,88 м, для определения их количества число узлов умножают на 4. На них уйдет: 64 × 4 × 0,88≈225 м.
- Требуемый вес (продукция реализуется в кг и тоннах). Используются стандартные значения для изделий выбранного диаметра: 1 п.м. металлопроката А3 сечением в 12 мм весит 0,888 кг, то же для гладкой разновидности 10 мм – 0,617.В итоге потребуется не менее 88 × 0,888 = 79 кг рифленой продукции и (225 + 22) × 0,617 = 152 кг стали А1.
Приведенная схема расчета арматуры для ленточного фундамента упрощенная и не учитывает запасы на закладку при соединении двух продольных прутьев (не менее 30 см), потребность в усилении углов и другие факторы. Большинство онлайн-калькуляторов их также не берет во внимание, полученный результат показывает минимум и помогает составить бюджет строительства. Для исключения ошибки предусмотрено 10-12%.
Что еще следует учесть, потребность в подушке
При возведении на сложных грунтах допустимый минимум диаметр арматуры составляет не 12, а 16 мм. То же относится к необходимости заливки конструкций тяжелыми марками бетона. Вне зависимости от типа постройки для соединения отдельных элементов армокаркаса используется вязальная проволока, а не сварка. Расчет ее количества несложный: число узлов умножают на длину отрезка на обвязку (30-50 мм), метраж пересчитывается в вес, из-за риска разрывов материал приобретается с 50-100% запасом.
Арматура не укладывается на грунт, для предотвращения подобной ситуации под нижний ряд каркаса подкладывают кирпичи или специальные пластиковые стаканчики. Засыпка и трамбовка песчаной подушки под ленточное основание – обязательный этап, данный слой снижает нагрузку на нижний продольный ряд.
Арматура А3 А500С Ф6 мм в бухтах 0,22260000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0,22260000,00
Арматура А3 А400 25Г2С Ф6,00 метров мерная 6256,00 Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0,22258000,00
Арматура А1 А240 Ф6 мм в бухтах 0,22239500,00
Арматура А1 А240 Ф6 мм мерная 6 метров 0,22239500,00
Аматура 0,22239500,00 Арматура А1 А240 32мм 6.
3155000,00Арматура А1 А240 28мм 4.8355000,00
Арматура А1 А240 25мм 3.8555000,00
Арматура А1 А240 22мм 2.9855000,00
9,700204 9090 Арматная А2 2.4732000,00Арматура А1 А240 Ф18 мм мерная 11,7 метров 232000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров 1.2132000,00
Арматура А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00
Арматура А1 А240 Ф10 мм в бухтах 0,61736500,00
Арматура А1 А240 Ф10 мм мерная 6 метров00
Арматура А1 А240 Ф10 мм мерная 11,7 метров 0,61736500,00
Арматура А1 А240 Ф8 мм в бухтах 0,39538500,00
Арматура А1 А240 Ф8 мм мерная 6 0,39538500,00
мм мерная 6 0,39538500,00
9090 мм бухтах 0.22239500,00
Арматура А1 А240 Ф6 мм мерная 6 метров 0,22239500,00
Арматура гладкая А1 10 ммАрматура А1 А240 Ф10 мм в бухтах 0,61736500,00
Армат365 мм в бухтах 0,61736500 0,6907 , 00
Арматура А1 А240 Ф10 мм мерная 11.
7 метров 0.61736500,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров 1.2132000,00
Арматура Гладкая А1 16 мм9090 А2 гладкая А1 16 мм
9090 Арматура Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура гладкая А1 18 ммАрматура А1 А240 Ф18 мм мерная 11,7 метров 232000,00
Арматура гладкая А1 20 ммАрматура А1 А240 Ф20 мм мерная 11,7 метров 2.4732000,00
Арматура гладкая А1 22ммАрматура А1 А240 22мм 2.9855000,00
Арматура гладкая А1 25ммАрматура А1 А240 25мм 3.8555000,00
Арматура гладкая А1 28ммАрматура 4,8000 А1 А240 28мм Арматура 4.8000 А1 А240 28мм А1 А240 32мм 6.3155000,00
Арматура гладкая А1 6 ммАрматура А1 А240 Ф6 мм в бухтах 0,22239500,00
Арматура А1 А240 Ф6 мм мерная 6 метров 0,22239500,00
Арматура А1 8 мм Ф0008 9090 А2 гладкая А1 8 мм Ф0008 9090 А2 гладкая в бухтах 0,39538500,00Арматура А1 А240 Ф8 мм мерная 6 метров 0,39538500,00
Стальная арматура А1 12 ммАрматура А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00 А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00
Фурматура390 мерная мм мерная 6 метров 0.
22258000,00Арматура А3 А500С Ф40 мм мерная 11,7 метров 9.8753000,00
Арматура А3 А500С Ф36 мм мерная 11,7 метров 7.9953000,00
Армат А3 А500С Ф32 мм мерная 11,7 6.3153000,00
Арматура А3 А500С Ф28 мм мерная 11,7 метров 4.8353000,00
Арматура А3 А500С Ф25 мм мерная 11,7 метров 3.8553000,00
Арматура А3 А500 11С Ф22 мм мерная метров 2.9853000,00
Арматура А3 А500С Ф20 мм мерная 11,7 метров 2.4753000,00
Арматура А3 А500С Ф18 мм мерная 11,7 метров 253000,00
Арматура А3 А500С Ф16 мм мерная 11,7 метров 1.5853000,00
Арматура А3 А500С Ф14 мм мерная 11,7 метров 1.2153000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Армат А3 А500С Ф890 мм мерная8 0.39565000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0.
22260000,00
Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров 9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С , 7 метров 6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров 4.8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров 3.8555000,00
Арматура Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная , 7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метра 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3,7 мм мерная А400 35ГС 11 9.
8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метра 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.3150000,00
Арматура А3 Ф3 А400 35ГС 28ГС , 7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная , 7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0.22258000,00
Арматная А3 , 7 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А1 А240 Ф20 мм мерная 11,7 метров 2.
4732000,00
Арматура А1 А240 мм мерная 11,7 метров 232000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров 1.2132000,00
Арматура А1 А240 Ф10 мм мерная 6 метров 0,61736500,00
Арматура А1 А240 Ф8 мм мерная 6 метров
Арматура 11,7 метров мернаяАрматура А3 А500С Ф40 мм мерная 11,7 метров 9.8753000,00
Арматура А3 А500С Ф36 мм мерная 11,7 метров 7.9953000,00
Арматура А3 А500С Ф32 мм мерная 11,7 метров , 7 метров 6.3153000,00
Арматура А3 А500С Ф28 мм мерная 11,7 метров 4.8353000,00
Арматура А3 А500С Ф25 мм мерная 11,7 метров 3.8553000,00
Арматура А3 А500С Ф22 мм мерная 11,7 2.9853000,00
Арматура А3 А500С Ф20 мм мерная 11,7 метров 2.4753000,00
Арматура А3 А500С Ф18 мм мерная 11,7 метров 253000,00
Армат А3 А500С Ф16 мм мерная 11 метров 1.
5853000,00
Арматура А3 А500С Ф14 мм мерная 11,7 метров 1.2153000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура А3 А500С Ф10 мм мерная 11,7 0.61757000,00
Арматура А3 А400 25Г2С Ф40 мм мерная 11 метров 9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров 6.3155000,00
А3Г2А А3С А3 мерная 11,7 метров 4.8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров 3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура Ф3 А320400 25ГГ2С мерная 2С , 7 метров 2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров 1.5850000,00
АрматураС2 А3 А400 25Г2С Ф14 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.
88852000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров 0,61754000,00
Арматура А3 А400 35ГС 11,7 мм мерная , 7 метров 9.8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.3150000,00
Арматура А3 Ф28 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная , 7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.
5832000,00
Арматура А1 А240 Ф20 мм мерная 11, 7 метров 2.4732000,00
Арматура А1 А240 Ф18 мм мерная 11,7 метров 232000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров 1.5832000,00
Армат А1 А240 11,7 мм мерная , 7 метров 1.2132000,00
Арматура 6 метровАрматура А3 А500С Ф10 мм мерная 6 метров 0.22258000,00
Арматура А3 А500С Ф8 мм мерная 6 метров 0.39565000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0.22260000,00
Арматура А3 А400 25Г2С Ф890 мм мерная 6
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 35ГС Ф6,00 мм мерная 625 Арматура А1 А240 Ф10 мм мерная 6 метров 0.61736500,00
Арматура А1 А240 Ф8 мм мерная 6 метров 0.39538500,00
Арматура немернаяАрматура А3 В500С Ф6 мм в бухтах 0.22270000,00
Арматура А3 В500С Ф8909 0,3000 А3 В500С Ф890 мм в бухтах 5000 Арматура А3 А500С Ф22 мм немерная 2.
9850000,00
Арматура А3 А500С Ф20 мм немерная 2.4750000,00
Арматура А3 А500С Ф18 ммерная 250000,00
Ф18 А3 немерная 15850000,00
Арматура А3 А500С Ф14 мм немерная 1.2150000,00
Арматура А3 А500С Ф12 мм немерная 0,88851000,00
Арматура А3 А500С Ф10 мм немерная 0,617540004 А500 9905 в бухтах 0,22260000,00
Арматура А1 А240 Ф10 мм в бухтах 0,61736500,00
Арматура А1 А240 Ф8 мм в бухтах 0,39538500,00
Арматура А1 А240 Ф690 мм в бухтах 9090.22239500,00
Арматура в бухтахАрматура А3 В500С Ф6 мм в бухтах 0,22270000,00
Арматура А3 В500С Ф8 мм в бухтах 0,39555000,00
мм в бухтах
мм в бухтах
мм в бухтах290
мм в бухтах290 Арматура А1 А240 Ф10 мм в бухтах 0.61736500,00
Арматура А1 А240 Ф8 мм в бухтах 0.39538500,00
90ура 907 Арматура А1 А240 Ф6 мм в бухтах 0.
22239500,00
Арматура А3 А500 Ф14 мм 0,9253000,00
Арматура А3 А500С Ф14 мм немерная 1.2150000,00
Арматура А3 А500С Ф14 мм мерная 15,00 9,00 9,00 9000 9000 9,00 Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А1 А240 Ф14 мм мерная 11,7 метров 1.2132000 00
Арматура ф16Арматура А3 А500 Ф16 мм 1.6153000,00
Арматура А3 А500С Ф16 мм немерная 1.5850000,00
Арматура А3 А500С Ф16 мм мерная 11,7 метров 1.5853000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7850000 00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А1 А240 Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура ф18 ммАрматура А3 А500С Ф1800 мм немерная , 00
Арматура А3 А500С Ф18 мм мерная 11,7 метров 253000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров 232000,00
Арматура А1 А240 Ф18 мм мерная 11,7 метров 232000,00
Арматура ф22 Арматура А3 А500С Ф22 мм немерная 2.
9850000,00
Арматура А3 А500С Ф22 мм мерная 11,7 метров 2.9853000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 35ГС Ф22 мерная 7 метров 2.9850000,00
Арматура Ф8 ммАрматура А3 В500С Ф8 мм в бухтах 0.39555000,00
Арматура А3 А500С Ф8 мм мерная 6 метров 0.39565000,00
Арматная А3 60005
Арматная А3 0.39556000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0,39556000,00
Арматура А1 А240 Ф8 мм в бухтах 0,39538500,00
Арматура А1 А240 Ф8 мм мерная 695 арматуры ф20
Арматура А3 А500С Ф20 мм немерная 2.4750000,00
Арматура А3 А500С Ф20 мм мерная 11,7 метров 2.4753000,00
Арматура А1 А240 Ф20 мм мерная 11,7,00 метров 2.47532000 арматура А3
Арматура А3 А500С Ф10 мм мерная 6 метров 0.22258000,00
Арматура А3 В500С Ф12 мм 0.88856000,00
Арматура А3 В500С Ф6 мм в бухтах 0.
22270000,00
Арматура А3 В500С Ф10 мм 0.61758000,00 9
5 Арматура бухтах 0.39555000,00 Арматура А3 А500 Ф16 мм 1.6153000,00
Арматура А3 А500 Ф14 мм 0.9253000,00
Арматура А3 А500 Ф12 мм 1.2555000,00 9
АММ 1.2555000,00 9 А3 0.6456000,00 Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура А3 А500С Ф10 мм немерная 0,650004 А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А500С Ф8 мм мерная 6 метров 0.39565000,00
Арматура А3 А500С Ф6 мм в бухтах 0.22260000,00
А5007 АрматС мерная 6 метров 0.22260000,00 Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров 9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С , 7 метров 6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров 4. 8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров 3.8555000,00
Арматура Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная , 7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метра 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3,7 мм мерная А400 35ГС 11 9.8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метра 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.3150000,00
Арматура А3 Ф3 А400 35ГС 28ГС , 7 метров 1. 2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная , 7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0.22258000,00
Арматная А3 , 7 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А3 25Г2С Арматура А3 А400 25Г2С Ф40 мм мерная 11,7матура 9.8768000,00 9907 Арматура
А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров 6. 3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метра 4.8355000,00
Арматура А Ф3 А400 25Г2С 11,7 , 7 метров 3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метра 2.4750000,00
Арматура Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 А400 25Г2С , 7 метров 0,61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3 3590Г АГ А3 мм мерная 11,7 метров 9.8755000,00 Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6. 3150000,00
Арматура А3 А400 35ГС Ф28 мм мерная , 7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метра 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
АрматураС А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0,22258000 метров,00
Арматура А3 А400 35ГС25 мм мерная 6 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А500 Арматура А3 А500 Ф16 мм 1.6153000,00
Арматура А3 А500 Ф14 мм 0.9253000,00
Арматура А3 А500 Ф12 мм 1. 2555000,00
А5007 мм А500 А500 0,6456000,00
Арматура А500С Арматура А3 А500С Ф10 мм мерная 6 метров 0,22258000,00
Арматура А3 А500С Ф12 ммерная 0,88851000,00
Армат А3 А500С Ф12 мм мерная 908 0 11 мм мерная.88855000,00
Арматура А3 А500С Ф10 мм немерная 0.61754000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А50065 Ф8 мм мерная 6 метров 0,3000 0,3000 12 А500С
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура Ф8 А500С Арматура А3 А500С Ф8 мм мерная 6.39565000,00
Описание и характеристики арматуры Ф10 А500С Арматура А3 А500С Ф10 мм мерная 6 метров 0,22258000,00
Арматура А3 А500С Ф10 мм немерная 0,61754000,00
Армат Фура10 А3 мм мерная 0,61757000,00
Арматура В500С Арматура А3 В500С Ф12 мм 0,88856000,00
Арматура А3 В500С Ф6 мм в бухуратах 0,22270000,00
Армат А3 В500С Ф10 мм А3 В500С 01758
Армат А3 В500С Ф10 мм Ф8 мм в бухтах 0. 39555000,00
Рифленая арматура А3 10 мм Арматура А3 А500С Ф10 мм мерная 6 метров 0.22258000,00
Арматура А3 А500 Ф10 мм 0.6456000,00
Арматура А3 А3 А500С Ф10 9000 0,67,00 Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров 0.61754000,00
Рифленая арматура А3 12 мм Арматура А3 А500 Ф12 мм 1.2555000,00
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 0,811
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Рифленая арматура А3 6 мм С Армат6 А3 бухтах 0.22260000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0,22260000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 0,22256000,00
Арматура А3 А3 А400 35ГС Ф6 9090 мм мерная 0,2
Стальная арматура 12 мм Арматура А3 В500С Ф12 мм 0. 88856000,00
Арматура А3 А500 Ф12 мм 1.2555000,00
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
11,7 метров 0.88855000,00 Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00
Сделать заказ
Схема армирования ленточного основания
Чтобы грамотно рассчитать арматуру в железобетонной ленте, рассмотрим типовые случаи ее расположения в таких фундаментах.
При возведении частных малоэтажных объектов используются два основных варианта армирования:
- шестью усиливающими элементами;
- четырьмя изделиями.
Какой вариант лучше?
В соответствии с требованиями СП 52-101-2003, при расположении соседних прутов максимальное расстояние должно быть не больше 40 см (400 мм). При расчете арматуры отступают 5–7 см (50–70 мм) между крайним стержнем и боковой стенкой основания. Если ширина опорная конструкция здания больше 50 см, использует схема армирование шесть прутки.
Было выбрано оптимальное расположение стержней, теперь необходимо определить их другие параметры.
Расчет диаметра арматуры
Определение параметров вертикальных и поперечных усиливающих элементов. Для правильного выбора использовать возможность информации из таблицы:
Условия использования арматуры Минимальный диаметр арматуры, мм Вертикальная арматура при высоте поперечного сечения ленты менее 80 см 6 мм Вертикальная арматура при высоте ленты более 80 см 8 мм Поперечная арматура 6 мм
При строительстве жилых домов (до 2 этажей) для вертикальной и мало поперечной обвязки используются прутки диаметром 8 мм. Этого показателя достаточно для закладки прочного ленточного фундамента.
Расчет диаметра арматуры продольного типа
В соответствии с требованиями СНиП 52-01-2003, минимальная площадь сечения арматурных прутов в ленточном основании должна быть 0,1% от общего поперечного размера железобетонной ленты.
Площадь сечения железобетонной конструкции определяем путем умножения ширины на высоту. Например, при параметрах ленты 40 х 100 см, при расчете получается 4000 см².Площадь арматуры составляет 0,1% от сечения фундамента, поэтому 4000 см² / 1000 = 4 см².
Чтобы не рассчитывать показатель для каждого стержня, пользуйтесь таблицей. В ней есть незначительные неточности из-за округления чисел, не влияющие на окончательный результат.
Важно! Если длина ленты составляет менее 3 м, принимают минимальный диаметр арматуры 10 мм. При размере конструкции больше 3 метров выбирают стержни с показателем 12 мм.
Рассчитывая арматуру, мы получили минимальную площадь поперечного сечения прутков в сечении ленточного основания – она равна 4 см² (с учетом числа продольных элементов).
Если ширина фундамента составляет 40 см, достаточно использовать схему армирования с четырьмя стержнями. Вернемся к таблице, чтобы узнать значение для 4 стержней и подбираем показатель.
В ходе расчета определяем, что для ширины 40 см и высотой 1 м, самой подходящей будет арматура диаметром 12 мм, так как площадь сечения 4 элементов составляет 4,52 см².
Для конструкции с шестью стержнями все действия производятся аналогично. Нужно только использовать значения из соответствующего столбца.
Продольные усиливающие элементы для ленточного основания должна иметь одинаковый диаметр. Если по каким-то причинам стержни получились с разными диаметрами, то прутки с большим показателем используют в нижнем ряду.
Как рассчитать количество арматуры для основания?
Часто бывает, что арматурные стержни доставили на объект, а при вязке каркаса обнаруживается недостаток материала. Приходится докупать объем, оплачивать доставку, нести дополнительные расходы, которые ведут к удорожанию частного дома.
Например, у нас есть следующий план:
Давайте попробуем рассчитать арматуру для конструкции такого типа.
Определение числа продольных прутков
Проведем грубые вычисления. Для этого находим длину всех стен фундамента:
6 х 3 + 12 х 2 = 42 м,
полученный параметр умножаем на 4:
4 х 42 = 168 м.
Мы получили общую длину продольных прутков. Чтобы правильно рассчитать арматуру, нужно учесть еще несколько факторов.Подсчитывая объем материала, учитывайте запуск арматурных изделий при стыковке, длина одного элемента может составлять 4–6 метров, и для заполнения 12 м необходимо связывать несколько отрезков. Стыковка прутков производится внахлест с запасом минимум 30 диаметров. Чтобы рассчитать арматуру (при ее диаметре 12 мм) определяем запуск 12 х 30 = 360 мм (36 см).
учесть запас, используются два города Чтобы:
- составляется план размещения прутков и осуществляется расчет числа стыков;
- прибавляем 10–15% к полученному значению.
Определение количества вертикальной и поперечной арматуры
По плану на один «прямоугольник» необходимо:
2 х 0,35 + 2 х 0,90 = 2,5 м
Рассчитывая арматуру, принимаем значения с запасом (а не 0,3 и 0,8), чтобы обвязка была немного больше получившегося прямоугольника.
Важно! При сборке каркаса в подготовленной траншей вертикальные арматурные пруты устанавливают на дно, иногда их углубляют в грунт для повышения устойчивости конструкции.Тогда при расчете арматуры нужно принимать длину не 0,9 м, а увеличивать ее на 10–20 см.
Находим такие части во всей конструкции, с учетом расположения на местах стыковки стен и углах по 2 «прямоугольника».
Чтобы рассчитать арматуру, рисуем схему фундамента и определяем число получившихся фрагментов.
Берем длинную сторону (12 метров), на ней находятся 6 «прямоугольников» и два отрезка стены по 5,4 м, где находится по 10 перемычек. В результате получается:
6 + 10 + 10 = 26 шт.
Рассчитать число перемычек на участке 6 метров можно аналогичным способом, получаем 10 штук. Умножаем значение на количество стен:
2 х 26 + 10 х 3 = 82
Ранее было подсчитано, что каждая часть получается по 2,5 метра арматуры, поэтому:
82 х 2,5 = 205 м
Итоговое количество материала
Рассчитывая арматуру, определили, что продольные усиливающие элементы имеют диаметр 12 мм, а вертикальные и поперечные – 8 мм. Прутков первого типа необходимо 184,4 м, а второго – 205 м.
Часто при вязке каркаса остаются небольшие обрезки, которые нельзя использовать. Поэтому, рассчитав арматуру, необходимо приобрести материал с запасом. Нужно купить около 190–200 метров прутков 12 мм, а также 210–220 м изделий с диаметром 8 мм. Благодаря таким несложным подсчетам легко определить необходимый объем арматурных стержней.
Калькулятор композитной арматуры | Композитная стеклопластиковая арматура в Красноярске. Качество от производителя.
Выберите тип строения
Легкая конструкция (фундамент забора, беседки, садового домика)
Средняя конструкция (фундамент тяжелого бетонного забора, фундамент 1-2 этажного капитального дома)
Тяжелая конструкция (фундамент 3-4 этажного капитального дома)
Выберите тип фундамента
–Выберите – ЛенточныйПлитный Плитный фундамент или монолитный фундамент представляет собой железобетонную плиту, устанавливается по всему периметру здания. Из-за высокой трудоемкости и значительных финансовых затрат на материалы и земельные работы,
такой тип фундамента считается одним из наиболее затратных. Как правило, плитный фундамент используется при возведении небольших частных домов, на слабых основаниях и грунтах.
Укажите размеры
Длина м Ширина м Размер ячейки м Ленточный фундамент представляет собой замкнутый контур (ленту) – полосу
из железобетона,
укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему
периметру. Таким образом, оказываемое сопротивление силам выпучивания, избегая проседания и
перекоса здания.
Укажите размеры
Длина периметра м Ширина ростверга (ленты) м Высота ростверга (ленты) м Рассчитать
Расчет арматуры для ленточного фундамента, примеры, онлайн-калькулятор
Стандартный калькулятор онлайн расчета фундамента ленточного типа вычислить необходимое количество стройматериалов и подобрать армирование. Закладка связанного каркаса из стальных прутьев является обязательным этапом, эта конструкция противостоит силам растяжения, подверженным при подвижках грунта, воздействующим на весовых нагрузок. Для арматуры цель заключается в выборе правильного и оптимального в плане размещения прутьев, выбора подходящего типа и диаметра металлопроката, оценки суммарного метража и веса. Основной регламентирующий документ – СНиП 52-101 от 2003 года.
Оглавление:
- Что учесть при составлении схемы?
- Самостоятельный расчет по шагам
- Полезные рекомендации
Исходные данные и условия для расчета арматуры
Этот этап проводится после определения основы и проверки ее соответствия весовым нагрузкам и геологическим условиям участка.В начале известны назначение и этажность постройки, материалы, тип и однородность грунта, уровень подземных вод. Эти данные обследования для выбора глубины закладки, оптимальной марки бетона, толщины подушки. Знание длины, высоты и ширины ленты позволяет без проблем получить размер монолита, его периметра и сечения. В процессе учитываются не только наружные стены, ленточный фундамент заливается, все несущие конструкции, включая внутренние перегородки, правильный онлайн-калькулятор всегда предлагает выбрать нужную схему.
Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра прутьев. У ленточного типа предусмотрено как минимум положения продольно стержней, это условие обязательно. СП указывает пределы при размещении и фиксации арматуры:
- Максимальное расстояние между двумя продольными прутьями – 40 см. Выполнение этого условия подразумевает закладку дополнительного стержня при превышении ширины ленты свыше 50 см.
- Расстояние от металла до боковых и нижних стеновых бетонной конструкции не может быть меньше 50-70 мм, верхних – 70-80. Но при этом крайние элементы каркаса не смещают в центре, в случае если лента это делает бессмысленным армированием.
- Интервал между рядами по вертикали расширяется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т.е. мелкозаглубленного типа) двух поясов армирования достаточно, но при необходимости закладки ниже уровня промерзания грунта (1,5-2 м) или строительства дома с подвалом частоты рядов возрастает.
- Поддерживающие (монтажные) вертикальные и поперечные ряды связываются в единую конструкцию и пересекаются друг с другом, шаг размещается от 30 до 80 см.
- В качестве горизонтальных прутьев, принимающих и распределяющих большие нагрузки, используются изделия с периодическим профилем (имеющие маркировку АIII или А3). Для вертикальных и продольных применений гладких марок (АI или А1, соответственно). Ребристая поверхность обеспечивает более качественное сцепление с частицами бетона.
Диаметр продольной арматуры для фундамента выбирается из учета требований СНиП: минимальное процентное соотношение стали в бетонной конструкции составляет 0,1% от ее сечения. Рассмотрим пример: для ленточного основания шириной в 40 см и высотой 1 м выбирается схема из 4 прутьев, требуемая площадь сечения – от 4 см2 и выше. Существуют специальные таблицы, помогающие подобрать диаметр одного продольного стержня, в данном случае это 12 мм. При их отсутствии расчет проводят самостоятельно, величина сечения находится по формуле: F = π · R2, где π = 3,1415, R – радиус.Для обеспечения равномерного распределения нагрузки все продольные элементы имеют одинаковый диаметр, при наличии изделий с разным сечением (к примеру, 14 и 12 мм) толстые прурусы снизу.
Минимальный диаметр остальной арматуры для связки составляет 6 мм, верхний предел в частном строительстве – 10. В отличие от продольных неразрывных прутьев эти стержни составляют отрезки нужной длины, немного превышающие высоту и ширину каркаса, т.е. выступающие за края стыков.
Рекомендуемый тип фиксации пересекающихся и угловых элементов – обвязка проволокой, сварочное соединение не подходит из-за риска коррозии и разрушения стыков.
Пример расчета
Исходные данные: для фундамента под деревянный дом с шириной ленты в 40 см и высотой в 100 требуется определить количество арматуры. Несущими являются только наружные стены, длина составляет 10 м, ширина – 6. С учетом вышеизложенных требований для данного дома схема подходит с 4 продольными ребристыми прутьями с диаметром в 12 мм, размещается на расстоянии в 80 см между собой по высоте.Шаг вертикального и поперечного стержней – 50 см.
Рекомендуемая последовательность расчета:
- Определяется минимальный метраж для продольных рядов с учетом периметра здания: (6 + 10) × 2 = 32 м. Соответственно, на схему из 4 прутьев потребуется не менее 88 м.
- Рассчитывается общая длина арматуры для поперечных элементов каркаса: периметр дома делится на размещение: 32 / 0,5 = 64 узла. Расстояние между продольными рядами – 30 см, но с учетом концов за края стыка отрезки на рекомендют по 34 см как минимум (от 10%). Таким образом, для соединения каркаса потребуется 64 × 0,34≈22 м арматуры.
- Находится длина отрезков вертикальных стержней и их общий метраж. Для приведенной высоты ленточного фундамента она составляет 0,8 + 0,8 × 10% ≈0,88 м, для определения их количества число узлов умножают на 4. На них уйдет: 64 × 4 × 0,88≈225 м.
- Требуемый вес (продукция реализуется в кг и тоннах). Используются стандартные значения для изделий выбранного диаметра: 1 п.м. металлопроката А3 сечением в 12 мм весит 0,888 кг, то же для гладкой разновидности 10 мм – 0,617.В итоге потребуется не менее 88 × 0,888 = 79 кг рифленой продукции и (225 + 22) × 0,617 = 152 кг стали А1.
Приведенная схема расчета арматуры для ленточного фундамента упрощенная и не учитывает запасы на закладку при соединении двух продольных прутьев (не менее 30 см), потребность в усилении углов и другие факторы. Большинство онлайн-калькуляторов их также не берет во внимание, полученный результат показывает минимум и помогает составить бюджет строительства. Для исключения ошибки предусмотрено 10-12%.
Что еще следует учесть, потребность в подушке
При возведении на сложных грунтах допустимый минимум диаметр арматуры составляет не 12, а 16 мм. То же относится к необходимости заливки конструкций тяжелыми марками бетона. Вне зависимости от типа постройки для соединения отдельных элементов армокаркаса используется вязальная проволока, а не сварка. Расчет ее количества несложный: число узлов умножают на длину отрезка на обвязку (30-50 мм), метраж пересчитывается в вес, из-за риска разрывов материал приобретается с 50-100% запасом.
Арматура не укладывается на грунт, для предотвращения подобной ситуации под нижний ряд каркаса подкладывают кирпичи или специальные пластиковые стаканчики. Засыпка и трамбовка песчаной подушки под ленточное основание – обязательный этап, данный слой снижает нагрузку на нижний продольный ряд.
А3 0.6456000,00 Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура А3 А500С Ф10 мм немерная 0,650004 А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А500С Ф8 мм мерная 6 метров 0.39565000,00
Арматура А3 А500С Ф6 мм в бухтах 0.22260000,00
А5007 АрматС мерная 6 метров 0.22260000,00 Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров 9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С , 7 метров 6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров 4. 8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров 3.8555000,00
Арматура Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная , 7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метра 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3,7 мм мерная А400 35ГС 11 9.8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метра 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.3150000,00
Арматура А3 Ф3 А400 35ГС 28ГС , 7 метров 1. 2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная , 7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0.22258000,00
Арматная А3 , 7 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А3 25Г2С Арматура А3 А400 25Г2С Ф40 мм мерная 11,7матура 9.8768000,00 9907 Арматура
А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров 6. 3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метра 4.8355000,00
Арматура А Ф3 А400 25Г2С 11,7 , 7 метров 3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метра 2.4750000,00
Арматура Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 А400 25Г2С , 7 метров 0,61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3 3590Г АГ А3 мм мерная 11,7 метров 9.8755000,00 Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6. 3150000,00
Арматура А3 А400 35ГС Ф28 мм мерная , 7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метра 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
АрматураС А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0,22258000 метров,00
Арматура А3 А400 35ГС25 мм мерная 6 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А500 Арматура А3 А500 Ф16 мм 1.6153000,00
Арматура А3 А500 Ф14 мм 0.9253000,00
Арматура А3 А500 Ф12 мм 1. 2555000,00
А5007 мм А500 А500 0,6456000,00
Арматура А500С Арматура А3 А500С Ф10 мм мерная 6 метров 0,22258000,00
Арматура А3 А500С Ф12 ммерная 0,88851000,00
Армат А3 А500С Ф12 мм мерная 908 0 11 мм мерная.88855000,00
Арматура А3 А500С Ф10 мм немерная 0.61754000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А50065 Ф8 мм мерная 6 метров 0,3000 0,3000 12 А500С
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура Ф8 А500С Арматура А3 А500С Ф8 мм мерная 6.39565000,00
Описание и характеристики арматуры Ф10 А500С Арматура А3 А500С Ф10 мм мерная 6 метров 0,22258000,00
Арматура А3 А500С Ф10 мм немерная 0,61754000,00
Армат Фура10 А3 мм мерная 0,61757000,00
Арматура В500С Арматура А3 В500С Ф12 мм 0,88856000,00
Арматура А3 В500С Ф6 мм в бухуратах 0,22270000,00
Армат А3 В500С Ф10 мм А3 В500С 01758
Армат А3 В500С Ф10 мм Ф8 мм в бухтах 0. 39555000,00
Рифленая арматура А3 10 мм Арматура А3 А500С Ф10 мм мерная 6 метров 0.22258000,00
Арматура А3 А500 Ф10 мм 0.6456000,00
Арматура А3 А3 А500С Ф10 9000 0,67,00 Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров 0.61754000,00
Рифленая арматура А3 12 мм Арматура А3 А500 Ф12 мм 1.2555000,00
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 0,811
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Рифленая арматура А3 6 мм С Армат6 А3 бухтах 0.22260000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0,22260000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 0,22256000,00
Арматура А3 А3 А400 35ГС Ф6 9090 мм мерная 0,2
Стальная арматура 12 мм Арматура А3 В500С Ф12 мм 0. 88856000,00
Арматура А3 А500 Ф12 мм 1.2555000,00
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
11,7 метров 0.88855000,00 Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00
Сделать заказ
Схема армирования ленточного основания
Чтобы грамотно рассчитать арматуру в железобетонной ленте, рассмотрим типовые случаи ее расположения в таких фундаментах.
При возведении частных малоэтажных объектов используются два основных варианта армирования:
- шестью усиливающими элементами;
- четырьмя изделиями.
Какой вариант лучше?
В соответствии с требованиями СП 52-101-2003, при расположении соседних прутов максимальное расстояние должно быть не больше 40 см (400 мм). При расчете арматуры отступают 5–7 см (50–70 мм) между крайним стержнем и боковой стенкой основания. Если ширина опорная конструкция здания больше 50 см, использует схема армирование шесть прутки.
Было выбрано оптимальное расположение стержней, теперь необходимо определить их другие параметры.
Расчет диаметра арматуры
Определение параметров вертикальных и поперечных усиливающих элементов. Для правильного выбора использовать возможность информации из таблицы:
Условия использования арматуры Минимальный диаметр арматуры, мм Вертикальная арматура при высоте поперечного сечения ленты менее 80 см 6 мм Вертикальная арматура при высоте ленты более 80 см 8 мм Поперечная арматура 6 мм
При строительстве жилых домов (до 2 этажей) для вертикальной и мало поперечной обвязки используются прутки диаметром 8 мм. Этого показателя достаточно для закладки прочного ленточного фундамента.
Расчет диаметра арматуры продольного типа
В соответствии с требованиями СНиП 52-01-2003, минимальная площадь сечения арматурных прутов в ленточном основании должна быть 0,1% от общего поперечного размера железобетонной ленты.
Площадь сечения железобетонной конструкции определяем путем умножения ширины на высоту. Например, при параметрах ленты 40 х 100 см, при расчете получается 4000 см².Площадь арматуры составляет 0,1% от сечения фундамента, поэтому 4000 см² / 1000 = 4 см².
Чтобы не рассчитывать показатель для каждого стержня, пользуйтесь таблицей. В ней есть незначительные неточности из-за округления чисел, не влияющие на окончательный результат.
Важно! Если длина ленты составляет менее 3 м, принимают минимальный диаметр арматуры 10 мм. При размере конструкции больше 3 метров выбирают стержни с показателем 12 мм.
Рассчитывая арматуру, мы получили минимальную площадь поперечного сечения прутков в сечении ленточного основания – она равна 4 см² (с учетом числа продольных элементов).
Если ширина фундамента составляет 40 см, достаточно использовать схему армирования с четырьмя стержнями. Вернемся к таблице, чтобы узнать значение для 4 стержней и подбираем показатель.
В ходе расчета определяем, что для ширины 40 см и высотой 1 м, самой подходящей будет арматура диаметром 12 мм, так как площадь сечения 4 элементов составляет 4,52 см².
Для конструкции с шестью стержнями все действия производятся аналогично. Нужно только использовать значения из соответствующего столбца.
Продольные усиливающие элементы для ленточного основания должна иметь одинаковый диаметр. Если по каким-то причинам стержни получились с разными диаметрами, то прутки с большим показателем используют в нижнем ряду.
Как рассчитать количество арматуры для основания?
Часто бывает, что арматурные стержни доставили на объект, а при вязке каркаса обнаруживается недостаток материала. Приходится докупать объем, оплачивать доставку, нести дополнительные расходы, которые ведут к удорожанию частного дома.
Например, у нас есть следующий план:
Давайте попробуем рассчитать арматуру для конструкции такого типа.
Определение числа продольных прутков
Проведем грубые вычисления. Для этого находим длину всех стен фундамента:
6 х 3 + 12 х 2 = 42 м,
полученный параметр умножаем на 4:
4 х 42 = 168 м.
Мы получили общую длину продольных прутков. Чтобы правильно рассчитать арматуру, нужно учесть еще несколько факторов.Подсчитывая объем материала, учитывайте запуск арматурных изделий при стыковке, длина одного элемента может составлять 4–6 метров, и для заполнения 12 м необходимо связывать несколько отрезков. Стыковка прутков производится внахлест с запасом минимум 30 диаметров. Чтобы рассчитать арматуру (при ее диаметре 12 мм) определяем запуск 12 х 30 = 360 мм (36 см).
учесть запас, используются два города Чтобы:
- составляется план размещения прутков и осуществляется расчет числа стыков;
- прибавляем 10–15% к полученному значению.
Определение количества вертикальной и поперечной арматуры
По плану на один «прямоугольник» необходимо:
2 х 0,35 + 2 х 0,90 = 2,5 м
Рассчитывая арматуру, принимаем значения с запасом (а не 0,3 и 0,8), чтобы обвязка была немного больше получившегося прямоугольника.
Важно! При сборке каркаса в подготовленной траншей вертикальные арматурные пруты устанавливают на дно, иногда их углубляют в грунт для повышения устойчивости конструкции.Тогда при расчете арматуры нужно принимать длину не 0,9 м, а увеличивать ее на 10–20 см.
Находим такие части во всей конструкции, с учетом расположения на местах стыковки стен и углах по 2 «прямоугольника».
Чтобы рассчитать арматуру, рисуем схему фундамента и определяем число получившихся фрагментов.
Берем длинную сторону (12 метров), на ней находятся 6 «прямоугольников» и два отрезка стены по 5,4 м, где находится по 10 перемычек. В результате получается:
6 + 10 + 10 = 26 шт.
Рассчитать число перемычек на участке 6 метров можно аналогичным способом, получаем 10 штук. Умножаем значение на количество стен:
2 х 26 + 10 х 3 = 82
Ранее было подсчитано, что каждая часть получается по 2,5 метра арматуры, поэтому:
82 х 2,5 = 205 м
Итоговое количество материала
Рассчитывая арматуру, определили, что продольные усиливающие элементы имеют диаметр 12 мм, а вертикальные и поперечные – 8 мм. Прутков первого типа необходимо 184,4 м, а второго – 205 м.
Часто при вязке каркаса остаются небольшие обрезки, которые нельзя использовать. Поэтому, рассчитав арматуру, необходимо приобрести материал с запасом. Нужно купить около 190–200 метров прутков 12 мм, а также 210–220 м изделий с диаметром 8 мм. Благодаря таким несложным подсчетам легко определить необходимый объем арматурных стержней.
Калькулятор композитной арматуры | Композитная стеклопластиковая арматура в Красноярске. Качество от производителя.
Выберите тип строения
Легкая конструкция (фундамент забора, беседки, садового домика)
Средняя конструкция (фундамент тяжелого бетонного забора, фундамент 1-2 этажного капитального дома)
Тяжелая конструкция (фундамент 3-4 этажного капитального дома)
Выберите тип фундамента
–Выберите – ЛенточныйПлитный Плитный фундамент или монолитный фундамент представляет собой железобетонную плиту, устанавливается по всему периметру здания. Из-за высокой трудоемкости и значительных финансовых затрат на материалы и земельные работы,
такой тип фундамента считается одним из наиболее затратных. Как правило, плитный фундамент используется при возведении небольших частных домов, на слабых основаниях и грунтах.
Укажите размеры
Длина м Ширина м Размер ячейки м Ленточный фундамент представляет собой замкнутый контур (ленту) – полосу
из железобетона,
укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему
периметру. Таким образом, оказываемое сопротивление силам выпучивания, избегая проседания и
перекоса здания.
Укажите размеры
Длина периметра м Ширина ростверга (ленты) м Высота ростверга (ленты) м Рассчитать
Расчет арматуры для ленточного фундамента, примеры, онлайн-калькулятор
Стандартный калькулятор онлайн расчета фундамента ленточного типа вычислить необходимое количество стройматериалов и подобрать армирование. Закладка связанного каркаса из стальных прутьев является обязательным этапом, эта конструкция противостоит силам растяжения, подверженным при подвижках грунта, воздействующим на весовых нагрузок. Для арматуры цель заключается в выборе правильного и оптимального в плане размещения прутьев, выбора подходящего типа и диаметра металлопроката, оценки суммарного метража и веса. Основной регламентирующий документ – СНиП 52-101 от 2003 года.
Оглавление:
- Что учесть при составлении схемы?
- Самостоятельный расчет по шагам
- Полезные рекомендации
Исходные данные и условия для расчета арматуры
Этот этап проводится после определения основы и проверки ее соответствия весовым нагрузкам и геологическим условиям участка.В начале известны назначение и этажность постройки, материалы, тип и однородность грунта, уровень подземных вод. Эти данные обследования для выбора глубины закладки, оптимальной марки бетона, толщины подушки. Знание длины, высоты и ширины ленты позволяет без проблем получить размер монолита, его периметра и сечения. В процессе учитываются не только наружные стены, ленточный фундамент заливается, все несущие конструкции, включая внутренние перегородки, правильный онлайн-калькулятор всегда предлагает выбрать нужную схему.
Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра прутьев. У ленточного типа предусмотрено как минимум положения продольно стержней, это условие обязательно. СП указывает пределы при размещении и фиксации арматуры:
- Максимальное расстояние между двумя продольными прутьями – 40 см. Выполнение этого условия подразумевает закладку дополнительного стержня при превышении ширины ленты свыше 50 см.
- Расстояние от металла до боковых и нижних стеновых бетонной конструкции не может быть меньше 50-70 мм, верхних – 70-80. Но при этом крайние элементы каркаса не смещают в центре, в случае если лента это делает бессмысленным армированием.
- Интервал между рядами по вертикали расширяется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т.е. мелкозаглубленного типа) двух поясов армирования достаточно, но при необходимости закладки ниже уровня промерзания грунта (1,5-2 м) или строительства дома с подвалом частоты рядов возрастает.
- Поддерживающие (монтажные) вертикальные и поперечные ряды связываются в единую конструкцию и пересекаются друг с другом, шаг размещается от 30 до 80 см.
- В качестве горизонтальных прутьев, принимающих и распределяющих большие нагрузки, используются изделия с периодическим профилем (имеющие маркировку АIII или А3). Для вертикальных и продольных применений гладких марок (АI или А1, соответственно). Ребристая поверхность обеспечивает более качественное сцепление с частицами бетона.
Диаметр продольной арматуры для фундамента выбирается из учета требований СНиП: минимальное процентное соотношение стали в бетонной конструкции составляет 0,1% от ее сечения. Рассмотрим пример: для ленточного основания шириной в 40 см и высотой 1 м выбирается схема из 4 прутьев, требуемая площадь сечения – от 4 см2 и выше. Существуют специальные таблицы, помогающие подобрать диаметр одного продольного стержня, в данном случае это 12 мм. При их отсутствии расчет проводят самостоятельно, величина сечения находится по формуле: F = π · R2, где π = 3,1415, R – радиус.Для обеспечения равномерного распределения нагрузки все продольные элементы имеют одинаковый диаметр, при наличии изделий с разным сечением (к примеру, 14 и 12 мм) толстые прурусы снизу.
Минимальный диаметр остальной арматуры для связки составляет 6 мм, верхний предел в частном строительстве – 10. В отличие от продольных неразрывных прутьев эти стержни составляют отрезки нужной длины, немного превышающие высоту и ширину каркаса, т.е. выступающие за края стыков.
Рекомендуемый тип фиксации пересекающихся и угловых элементов – обвязка проволокой, сварочное соединение не подходит из-за риска коррозии и разрушения стыков.
Пример расчета
Исходные данные: для фундамента под деревянный дом с шириной ленты в 40 см и высотой в 100 требуется определить количество арматуры. Несущими являются только наружные стены, длина составляет 10 м, ширина – 6. С учетом вышеизложенных требований для данного дома схема подходит с 4 продольными ребристыми прутьями с диаметром в 12 мм, размещается на расстоянии в 80 см между собой по высоте.Шаг вертикального и поперечного стержней – 50 см.
Рекомендуемая последовательность расчета:
- Определяется минимальный метраж для продольных рядов с учетом периметра здания: (6 + 10) × 2 = 32 м. Соответственно, на схему из 4 прутьев потребуется не менее 88 м.
- Рассчитывается общая длина арматуры для поперечных элементов каркаса: периметр дома делится на размещение: 32 / 0,5 = 64 узла. Расстояние между продольными рядами – 30 см, но с учетом концов за края стыка отрезки на рекомендют по 34 см как минимум (от 10%). Таким образом, для соединения каркаса потребуется 64 × 0,34≈22 м арматуры.
- Находится длина отрезков вертикальных стержней и их общий метраж. Для приведенной высоты ленточного фундамента она составляет 0,8 + 0,8 × 10% ≈0,88 м, для определения их количества число узлов умножают на 4. На них уйдет: 64 × 4 × 0,88≈225 м.
- Требуемый вес (продукция реализуется в кг и тоннах). Используются стандартные значения для изделий выбранного диаметра: 1 п.м. металлопроката А3 сечением в 12 мм весит 0,888 кг, то же для гладкой разновидности 10 мм – 0,617.В итоге потребуется не менее 88 × 0,888 = 79 кг рифленой продукции и (225 + 22) × 0,617 = 152 кг стали А1.
Приведенная схема расчета арматуры для ленточного фундамента упрощенная и не учитывает запасы на закладку при соединении двух продольных прутьев (не менее 30 см), потребность в усилении углов и другие факторы. Большинство онлайн-калькуляторов их также не берет во внимание, полученный результат показывает минимум и помогает составить бюджет строительства. Для исключения ошибки предусмотрено 10-12%.
Что еще следует учесть, потребность в подушке
При возведении на сложных грунтах допустимый минимум диаметр арматуры составляет не 12, а 16 мм. То же относится к необходимости заливки конструкций тяжелыми марками бетона. Вне зависимости от типа постройки для соединения отдельных элементов армокаркаса используется вязальная проволока, а не сварка. Расчет ее количества несложный: число узлов умножают на длину отрезка на обвязку (30-50 мм), метраж пересчитывается в вес, из-за риска разрывов материал приобретается с 50-100% запасом.
Арматура не укладывается на грунт, для предотвращения подобной ситуации под нижний ряд каркаса подкладывают кирпичи или специальные пластиковые стаканчики. Засыпка и трамбовка песчаной подушки под ленточное основание – обязательный этап, данный слой снижает нагрузку на нижний продольный ряд.
Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров 9.8768000,00
Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С , 7 метров 6.3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров 4.
8355000,00
Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров 3.8555000,00
Арматура Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная , 7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метра 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3,7 мм мерная А400 35ГС 11 9.8755000,00
Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метра 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.3150000,00
Арматура А3 Ф3 А400 35ГС 28ГС , 7 метров 1.
2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А3 А400 35ГС Ф10 мм мерная , 7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0.39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0.22258000,00
Арматная А3 , 7 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А3 25Г2САрматура А3 А400 25Г2С Ф40 мм мерная 11,7матура 9.8768000,00 9907 Арматура
А3 А400 25Г2С Ф36 мм мерная 11,7 метров 7.9955000,00
Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров 6.
3155000,00
Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метра 4.8355000,00
Арматура А Ф3 А400 25Г2С 11,7 , 7 метров 3.8555000,00
Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров 2.9855000,00
Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метра 2.4750000,00
Арматура Ф18 мм мерная 11,7 метров 250000,00
Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров 1.5850000,00
Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров 1.2150000,00
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 Ф10 А400 25Г2С , 7 метров 0,61754000,00
Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров 0,22256000,00
Арматура А3 3590Г АГ А3 мм мерная 11,7 метров 9.8755000,00Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров 7.9950000,00
Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров 6.
3150000,00
Арматура А3 А400 35ГС Ф28 мм мерная , 7 метров 1.2150000,00
Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метра 0.88850000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
АрматураС А3 Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф8 мм мерная 6 метров 0,39556000,00
Арматура А3 А400 35ГС Ф6 мм мерная 6 метров 0,22258000 метров,00
Арматура А3 А400 35ГС25 мм мерная 6 метров 3.8550000,00
Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров 2.9850000,00
Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров 2.4750000,00
Арматура А3 А400 35ГС Ф18 мм мерная , 7 метров 232000,00
Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров 1.5832000,00
Арматура А500Арматура А3 А500 Ф16 мм 1.6153000,00
Арматура А3 А500 Ф14 мм 0.9253000,00
Арматура А3 А500 Ф12 мм 1.
2555000,00
А500 0,6456000,00
Арматура А500САрматура А3 А500С Ф10 мм мерная 6 метров 0,22258000,00
Арматура А3 А500С Ф12 ммерная 0,88851000,00
Армат А3 А500С Ф12 мм мерная 908 0 11 мм мерная.88855000,00
Арматура А3 А500С Ф10 мм немерная 0.61754000,00
Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А50065 Ф8 мм мерная 6 метров 0,3000 0,3000 12 А500С
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 11,7 метров 0.88855000,00
Арматура Ф8 А500САрматура А3 А500С Ф8 мм мерная 6.39565000,00
Описание и характеристики арматуры Ф10 А500САрматура А3 А500С Ф10 мм мерная 6 метров 0,22258000,00
Арматура А3 А500С Ф10 мм немерная 0,61754000,00
Армат Фура10 А3 мм мерная 0,61757000,00
Арматура В500САрматура А3 В500С Ф12 мм 0,88856000,00
Арматура А3 В500С Ф6 мм в бухуратах 0,22270000,00
Армат А3 В500С Ф10 мм А3 В500С 01758
Армат А3 В500С Ф10 мм Ф8 мм в бухтах 0.
39555000,00
Арматура А3 А500С Ф10 мм мерная 6 метров 0.22258000,00
Арматура А3 А500 Ф10 мм 0.6456000,00
Арматура А3 А3 А500С Ф10 9000 0,67,00 Арматура А3 А500С Ф10 мм мерная 11,7 метров 0.61757000,00
Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров 0.61754000,00
Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров 0.61754000,00
Рифленая арматура А3 12 ммАрматура А3 А500 Ф12 мм 1.2555000,00
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
Арматура А3 А500С Ф12 мм мерная 0,811
Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Рифленая арматура А3 6 ммС Армат6 А3 бухтах 0.22260000,00
Арматура А3 А500С Ф6 мм мерная 6 метров 0,22260000,00
Арматура А3 А400 25Г2С Ф6 мм мерная 6 0,22256000,00
Арматура А3 А3 А400 35ГС Ф6 9090 мм мерная 0,2
Стальная арматура 12 мм Арматура А3 В500С Ф12 мм 0.
88856000,00
Арматура А3 А500 Ф12 мм 1.2555000,00
Арматура А3 А500С Ф12 мм немерная 0.88851000,00
11,7 метров 0.88855000,00Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров 0.88852000,00
Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров 0.61752000,00
Арматура А1 А240 Ф12 мм мерная 11,7 метров 0,88833000,00
Сделать заказ
Схема армирования ленточного основания
Чтобы грамотно рассчитать арматуру в железобетонной ленте, рассмотрим типовые случаи ее расположения в таких фундаментах.
При возведении частных малоэтажных объектов используются два основных варианта армирования:
- шестью усиливающими элементами;
- четырьмя изделиями.
Какой вариант лучше?
В соответствии с требованиями СП 52-101-2003, при расположении соседних прутов максимальное расстояние должно быть не больше 40 см (400 мм).
При расчете арматуры отступают 5–7 см (50–70 мм) между крайним стержнем и боковой стенкой основания. Если ширина опорная конструкция здания больше 50 см, использует схема армирование шесть прутки.
Было выбрано оптимальное расположение стержней, теперь необходимо определить их другие параметры.
Расчет диаметра арматуры
Определение параметров вертикальных и поперечных усиливающих элементов. Для правильного выбора использовать возможность информации из таблицы:
| Условия использования арматуры | Минимальный диаметр арматуры, мм |
|---|---|
| Вертикальная арматура при высоте поперечного сечения ленты менее 80 см | 6 мм |
| Вертикальная арматура при высоте ленты более 80 см | 8 мм |
| Поперечная арматура | 6 мм |
При строительстве жилых домов (до 2 этажей) для вертикальной и мало поперечной обвязки используются прутки диаметром 8 мм.
Этого показателя достаточно для закладки прочного ленточного фундамента.
Расчет диаметра арматуры продольного типа
В соответствии с требованиями СНиП 52-01-2003, минимальная площадь сечения арматурных прутов в ленточном основании должна быть 0,1% от общего поперечного размера железобетонной ленты.
Площадь сечения железобетонной конструкции определяем путем умножения ширины на высоту. Например, при параметрах ленты 40 х 100 см, при расчете получается 4000 см².Площадь арматуры составляет 0,1% от сечения фундамента, поэтому 4000 см² / 1000 = 4 см².
Чтобы не рассчитывать показатель для каждого стержня, пользуйтесь таблицей. В ней есть незначительные неточности из-за округления чисел, не влияющие на окончательный результат.
Важно! Если длина ленты составляет менее 3 м, принимают минимальный диаметр арматуры 10 мм. При размере конструкции больше 3 метров выбирают стержни с показателем 12 мм.
Рассчитывая арматуру, мы получили минимальную площадь поперечного сечения прутков в сечении ленточного основания – она равна 4 см² (с учетом числа продольных элементов).
Если ширина фундамента составляет 40 см, достаточно использовать схему армирования с четырьмя стержнями. Вернемся к таблице, чтобы узнать значение для 4 стержней и подбираем показатель.
В ходе расчета определяем, что для ширины 40 см и высотой 1 м, самой подходящей будет арматура диаметром 12 мм, так как площадь сечения 4 элементов составляет 4,52 см².
Для конструкции с шестью стержнями все действия производятся аналогично. Нужно только использовать значения из соответствующего столбца.
Продольные усиливающие элементы для ленточного основания должна иметь одинаковый диаметр. Если по каким-то причинам стержни получились с разными диаметрами, то прутки с большим показателем используют в нижнем ряду.
Как рассчитать количество арматуры для основания?
Часто бывает, что арматурные стержни доставили на объект, а при вязке каркаса обнаруживается недостаток материала. Приходится докупать объем, оплачивать доставку, нести дополнительные расходы, которые ведут к удорожанию частного дома.
Например, у нас есть следующий план:
Давайте попробуем рассчитать арматуру для конструкции такого типа.
Определение числа продольных прутков
Проведем грубые вычисления. Для этого находим длину всех стен фундамента:
6 х 3 + 12 х 2 = 42 м,
полученный параметр умножаем на 4:
4 х 42 = 168 м.
Мы получили общую длину продольных прутков. Чтобы правильно рассчитать арматуру, нужно учесть еще несколько факторов.Подсчитывая объем материала, учитывайте запуск арматурных изделий при стыковке, длина одного элемента может составлять 4–6 метров, и для заполнения 12 м необходимо связывать несколько отрезков. Стыковка прутков производится внахлест с запасом минимум 30 диаметров. Чтобы рассчитать арматуру (при ее диаметре 12 мм) определяем запуск 12 х 30 = 360 мм (36 см).
учесть запас, используются два города Чтобы:
- составляется план размещения прутков и осуществляется расчет числа стыков;
- прибавляем 10–15% к полученному значению.
Определение количества вертикальной и поперечной арматуры
По плану на один «прямоугольник» необходимо:
2 х 0,35 + 2 х 0,90 = 2,5 м
Рассчитывая арматуру, принимаем значения с запасом (а не 0,3 и 0,8), чтобы обвязка была немного больше получившегося прямоугольника.
Важно! При сборке каркаса в подготовленной траншей вертикальные арматурные пруты устанавливают на дно, иногда их углубляют в грунт для повышения устойчивости конструкции.Тогда при расчете арматуры нужно принимать длину не 0,9 м, а увеличивать ее на 10–20 см.
Находим такие части во всей конструкции, с учетом расположения на местах стыковки стен и углах по 2 «прямоугольника».
Чтобы рассчитать арматуру, рисуем схему фундамента и определяем число получившихся фрагментов.
Берем длинную сторону (12 метров), на ней находятся 6 «прямоугольников» и два отрезка стены по 5,4 м, где находится по 10 перемычек. В результате получается:
6 + 10 + 10 = 26 шт.
Рассчитать число перемычек на участке 6 метров можно аналогичным способом, получаем 10 штук. Умножаем значение на количество стен:
2 х 26 + 10 х 3 = 82
Ранее было подсчитано, что каждая часть получается по 2,5 метра арматуры, поэтому:
82 х 2,5 = 205 м
Итоговое количество материала
Рассчитывая арматуру, определили, что продольные усиливающие элементы имеют диаметр 12 мм, а вертикальные и поперечные – 8 мм. Прутков первого типа необходимо 184,4 м, а второго – 205 м.
Часто при вязке каркаса остаются небольшие обрезки, которые нельзя использовать. Поэтому, рассчитав арматуру, необходимо приобрести материал с запасом. Нужно купить около 190–200 метров прутков 12 мм, а также 210–220 м изделий с диаметром 8 мм. Благодаря таким несложным подсчетам легко определить необходимый объем арматурных стержней.
Выберите тип строенияЛегкая конструкция (фундамент забора, беседки, садового домика) Средняя конструкция (фундамент тяжелого бетонного забора, фундамент 1-2 этажного капитального дома) Тяжелая конструкция (фундамент 3-4 этажного капитального дома) | |
Выберите тип фундамента | –Выберите – ЛенточныйПлитный |
Плитный фундамент или монолитный фундамент представляет собой железобетонную плиту, устанавливается по всему периметру здания. | |
Укажите размеры | |
| Длина | м |
| Ширина | м |
| Размер ячейки | м |
Ленточный фундамент представляет собой замкнутый контур (ленту) – полосу
из железобетона,
укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему
периметру. | |
Укажите размеры | |
| Длина периметра | м |
| Ширина ростверга (ленты) | м |
| Высота ростверга (ленты) | м |
Рассчитать | |
Из-за высокой трудоемкости и значительных финансовых затрат на материалы и земельные работы,
такой тип фундамента считается одним из наиболее затратных. Как правило, плитный фундамент используется при возведении небольших частных домов, на слабых основаниях и грунтах.
Таким образом, оказываемое сопротивление силам выпучивания, избегая проседания и
перекоса здания.Расчет арматуры для ленточного фундамента, примеры, онлайн-калькулятор
Стандартный калькулятор онлайн расчета фундамента ленточного типа вычислить необходимое количество стройматериалов и подобрать армирование.
Закладка связанного каркаса из стальных прутьев является обязательным этапом, эта конструкция противостоит силам растяжения, подверженным при подвижках грунта, воздействующим на весовых нагрузок. Для арматуры цель заключается в выборе правильного и оптимального в плане размещения прутьев, выбора подходящего типа и диаметра металлопроката, оценки суммарного метража и веса. Основной регламентирующий документ – СНиП 52-101 от 2003 года.
Оглавление:
- Что учесть при составлении схемы?
- Самостоятельный расчет по шагам
- Полезные рекомендации
Исходные данные и условия для расчета арматуры
Этот этап проводится после определения основы и проверки ее соответствия весовым нагрузкам и геологическим условиям участка.В начале известны назначение и этажность постройки, материалы, тип и однородность грунта, уровень подземных вод. Эти данные обследования для выбора глубины закладки, оптимальной марки бетона, толщины подушки.
Знание длины, высоты и ширины ленты позволяет без проблем получить размер монолита, его периметра и сечения. В процессе учитываются не только наружные стены, ленточный фундамент заливается, все несущие конструкции, включая внутренние перегородки, правильный онлайн-калькулятор всегда предлагает выбрать нужную схему.
Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра прутьев. У ленточного типа предусмотрено как минимум положения продольно стержней, это условие обязательно. СП указывает пределы при размещении и фиксации арматуры:
- Максимальное расстояние между двумя продольными прутьями – 40 см. Выполнение этого условия подразумевает закладку дополнительного стержня при превышении ширины ленты свыше 50 см.
- Расстояние от металла до боковых и нижних стеновых бетонной конструкции не может быть меньше 50-70 мм, верхних – 70-80. Но при этом крайние элементы каркаса не смещают в центре, в случае если лента это делает бессмысленным армированием.
- Интервал между рядами по вертикали расширяется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т.е. мелкозаглубленного типа) двух поясов армирования достаточно, но при необходимости закладки ниже уровня промерзания грунта (1,5-2 м) или строительства дома с подвалом частоты рядов возрастает.
- Поддерживающие (монтажные) вертикальные и поперечные ряды связываются в единую конструкцию и пересекаются друг с другом, шаг размещается от 30 до 80 см.
- В качестве горизонтальных прутьев, принимающих и распределяющих большие нагрузки, используются изделия с периодическим профилем (имеющие маркировку АIII или А3). Для вертикальных и продольных применений гладких марок (АI или А1, соответственно). Ребристая поверхность обеспечивает более качественное сцепление с частицами бетона.
Но при этом крайние элементы каркаса не смещают в центре, в случае если лента это делает бессмысленным армированием. Диаметр продольной арматуры для фундамента выбирается из учета требований СНиП: минимальное процентное соотношение стали в бетонной конструкции составляет 0,1% от ее сечения.
Рассмотрим пример: для ленточного основания шириной в 40 см и высотой 1 м выбирается схема из 4 прутьев, требуемая площадь сечения – от 4 см2 и выше. Существуют специальные таблицы, помогающие подобрать диаметр одного продольного стержня, в данном случае это 12 мм. При их отсутствии расчет проводят самостоятельно, величина сечения находится по формуле: F = π · R2, где π = 3,1415, R – радиус.Для обеспечения равномерного распределения нагрузки все продольные элементы имеют одинаковый диаметр, при наличии изделий с разным сечением (к примеру, 14 и 12 мм) толстые прурусы снизу.
Минимальный диаметр остальной арматуры для связки составляет 6 мм, верхний предел в частном строительстве – 10. В отличие от продольных неразрывных прутьев эти стержни составляют отрезки нужной длины, немного превышающие высоту и ширину каркаса, т.е. выступающие за края стыков.
Рекомендуемый тип фиксации пересекающихся и угловых элементов – обвязка проволокой, сварочное соединение не подходит из-за риска коррозии и разрушения стыков.
Пример расчета
Исходные данные: для фундамента под деревянный дом с шириной ленты в 40 см и высотой в 100 требуется определить количество арматуры. Несущими являются только наружные стены, длина составляет 10 м, ширина – 6. С учетом вышеизложенных требований для данного дома схема подходит с 4 продольными ребристыми прутьями с диаметром в 12 мм, размещается на расстоянии в 80 см между собой по высоте.Шаг вертикального и поперечного стержней – 50 см.
Рекомендуемая последовательность расчета:
- Определяется минимальный метраж для продольных рядов с учетом периметра здания: (6 + 10) × 2 = 32 м. Соответственно, на схему из 4 прутьев потребуется не менее 88 м.
- Рассчитывается общая длина арматуры для поперечных элементов каркаса: периметр дома делится на размещение: 32 / 0,5 = 64 узла. Расстояние между продольными рядами – 30 см, но с учетом концов за края стыка отрезки на рекомендют по 34 см как минимум (от 10%). Таким образом, для соединения каркаса потребуется 64 × 0,34≈22 м арматуры.
- Находится длина отрезков вертикальных стержней и их общий метраж. Для приведенной высоты ленточного фундамента она составляет 0,8 + 0,8 × 10% ≈0,88 м, для определения их количества число узлов умножают на 4. На них уйдет: 64 × 4 × 0,88≈225 м.
- Требуемый вес (продукция реализуется в кг и тоннах). Используются стандартные значения для изделий выбранного диаметра: 1 п.м. металлопроката А3 сечением в 12 мм весит 0,888 кг, то же для гладкой разновидности 10 мм – 0,617.В итоге потребуется не менее 88 × 0,888 = 79 кг рифленой продукции и (225 + 22) × 0,617 = 152 кг стали А1.
Таким образом, для соединения каркаса потребуется 64 × 0,34≈22 м арматуры. Приведенная схема расчета арматуры для ленточного фундамента упрощенная и не учитывает запасы на закладку при соединении двух продольных прутьев (не менее 30 см), потребность в усилении углов и другие факторы. Большинство онлайн-калькуляторов их также не берет во внимание, полученный результат показывает минимум и помогает составить бюджет строительства.
Для исключения ошибки предусмотрено 10-12%.
Что еще следует учесть, потребность в подушке
При возведении на сложных грунтах допустимый минимум диаметр арматуры составляет не 12, а 16 мм. То же относится к необходимости заливки конструкций тяжелыми марками бетона. Вне зависимости от типа постройки для соединения отдельных элементов армокаркаса используется вязальная проволока, а не сварка. Расчет ее количества несложный: число узлов умножают на длину отрезка на обвязку (30-50 мм), метраж пересчитывается в вес, из-за риска разрывов материал приобретается с 50-100% запасом.
Арматура не укладывается на грунт, для предотвращения подобной ситуации под нижний ряд каркаса подкладывают кирпичи или специальные пластиковые стаканчики. Засыпка и трамбовка песчаной подушки под ленточное основание – обязательный этап, данный слой снижает нагрузку на нижний продольный ряд.
