Содержание

Арматура периодическая рифленая

скачать прайс-лист

Диаметр арматурыДлина арматурыМарка сталиГОСТ, ТУЦена от 10 т, руб/т
6 мм6 мА500СГОСТ 34028-201685 000
8 мм6 мА400СГОСТ 34028-201685 000
10 мм6 мА500СГОСТ 34028-201685 000
10 мм11,7 мА500СГОСТ 34028-201685 000
12 мм11,7 мА500СГОСТ 34028-201684 000
14 мм11,7 мА500СГОСТ 34028-201684 000
16 мм11,7 мА500СГОСТ 34028-201684 000
18 мм11,7 мА500СГОСТ 34028-201684 000
20 мм11,7 мА500СГОСТ 34028-201684 000
22 мм
11,7 м
А500СГОСТ 34028-201684 000
25 мм11,7 мА500СГОСТ 34028-201684 000

Арматура рифленая

Определение. Виды арматуры. Конструктивные особенности арматуры.
Конструктивно арматура представляет собой круглые стальные стержни с гладкой или рифленой поверхностью. В зависимости от рельефа поверхности арматура и делится: на гладкую и рифленую. Арматура гладкая иначе называется «круг», более подробно этот вид металлопроката представлен в соответствующем разделе – «Круг стальной» А в этом разделе мы подробнее расскажем о рифленой арматуре.

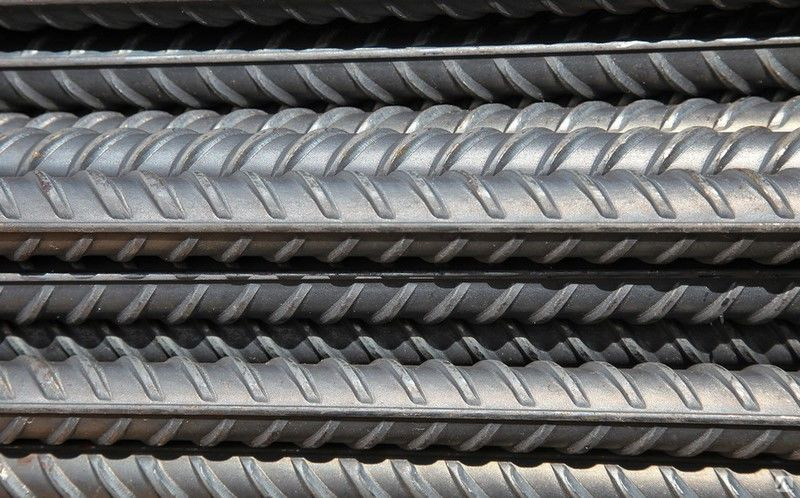

Арматура рифленая.
Итак, конструктивно арматура рифления (иначе её называют арматура А3) представляет собой стальной стержень, на поверхности которого расположены выступы в виде двух продольных рёбер. И кроме этого – многочисленные поперечные выступы под углом к продольным рёбрам. Выступы идут по винтовым линиям, имеющим с одной стороны профиля правый заход, с другой – левый. Если смотреть сбоку, линии выступов повторяются и расположены на равном удалении друг от друга. Поэтому этот вид металлопроката называют ещё арматурой периодического профиля.

Применение арматуры.
Применение арматуры – упрочнение (армирование) железобетонных конструкций, используемых в строительстве. Бетон – основной строительный материал на протяжении многих десятилетий. Внедрение в бетон стальных стержней существенно повышает его прочность. А лучшему сцеплению с бетоном как раз и служат выступы на рифленой арматуре. Современная строительная отрасль немыслима без широкого применения строительной арматуры. Возведения стен, фундаментов, перекрытий редко обходится без стальной строительной арматуры. Но, в отличие от стеновой и фундаментной арматуры, арматура для перекрытий подвергается большим нагрузкам, для перекрытий используется термически упрочнённая стержневая арматура (арматура Ат800).

Марки стали.
В классификации чёрного металлопроката арматура относится к сортовому прокату. Наибольшим спросом пользуются арматура 35ГС и её аналог – арматура А500С. Арматура из стали 35ГС делается в соответствии с ГОСТ, эксплуатационные качества этой арматуры выше по сравнению с А500С. Цена арматуры 35ГС соответственно тоже выше. Поэтому достаточно большим спросом пользуется арматура А500С, производимая в соответствии со стандартом СТО АСЧМ 7 – 93, имеющая в своём химическом составе существенно меньше легирующих веществ и, соответственно, более дешёвая.

Формы поставки.

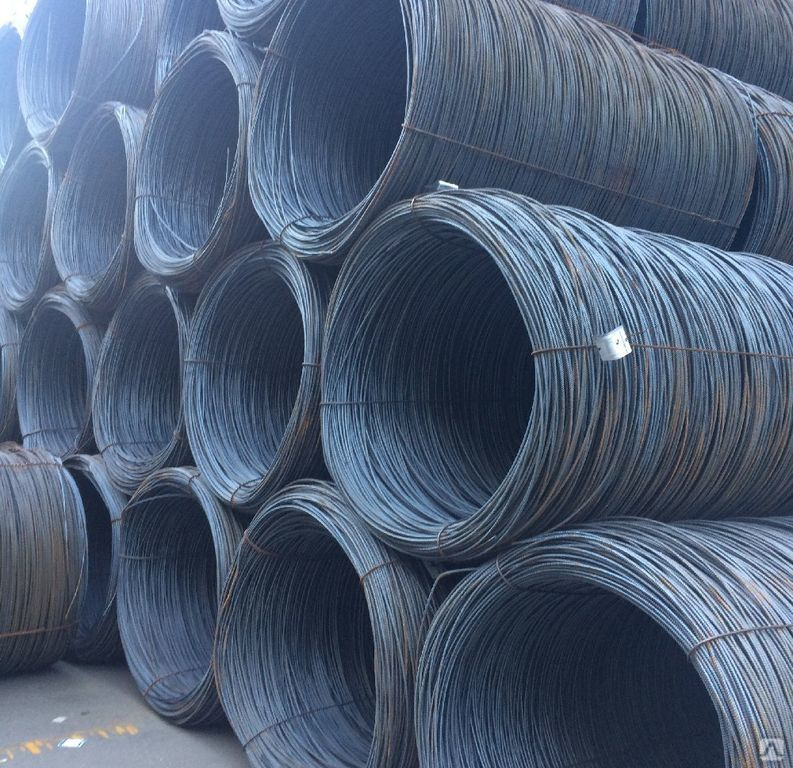

Арматура может поставляться в прутках или бухтах. Длина прута может быть от 6 м до 12 м (мерной длины) или немерной длины (сокращённо – н/д). Бухта представляет собой моток арматуры весом 0,75 – 1,1 т.
Диаметр арматуры – от 6 мм до 36 мм. Чаще всего встречается: арматура 6 мм, арматура 8 мм, арматура 10 мм, арматура 12 мм., арматура 14 мм, арматура 16 мм, арматура 18 мм, арматура 20 мм, арматура 22 мм, арматура 25 мм.

ГОСТы и стандарты.
Различные виды арматуры выпускаются в соответствии со следующими ГОСТами и стандартами:

Стандарт Наименование металлопроката
СТО АСЧМ 7 – 93 Арматура А500С
ГОСТ 5781-82 Арматура 35ГС
ГОСТ 5781-82 Арматура 25Г2С
ГОСТ 10884-94 Арматура Ат800
ГОСТ 6727-80 Проволока ВР-1



Производители.
Строительную арматуру производят многие крупные металлургические комбинаты России и ближнего зарубежья. Это Северсталь, НЛМК, ЗСМК, БМЗ и другие.

Наши предложения.
Наша компания занимается оптовыми и розничными поставками строительной арматуры со склада в Санкт-Петербурге. Наш склад находится в Санкт-Петербурге по адресу: 3-й Рыбацкий проезд, дом 3, литер Я. Есть удобный подъезд для транспорта.
Для оформления продажи необходимо позвонить или написать нам. Наши менеджеры всегда готовы проконсультировать вас по телефону или оперативно отреагировать на заявку, оформленную на сайте. При необходимости будем рады видеть вас в нашем офисе, расположенном в промзоне радом с м. «Рыбацкое» (более подробно – на странице «Контакты»). Кроме вопросов, связанных непосредственно с металлопрокатом, мы готовы проконсультировать вас по вопросам оформления документов, оплаты.
Мы оказываем услуги доставки металлопроката в любую точку СПб и области. Для уточнения условий и расценок на доставку посетите соответствующий раздел «Доставка» или позвоните нам. Если необходима предварительная резка металлической арматуры, мы готовы вам помочь. Цены на резку смотрите на странице «Резка». Цены на арматуру стальную смотрите в этом разделе, в прайсе. Цена указана за тонну, если вас интересует цена за метр, вы можете позвонить нам или отправить вопрос через форму обратной связи на странице «Контакты». Кроме того, вы можете скачать прайс-лист на арматуру металлическую, где также указана стоимость.
Для постоянных покупателей действует система скидок, позволяющая купить арматуру дешево.
Среди наших покупателей – многие ведущие предприятия строительной отрасли Петербурга и области.
Если есть необходимость купить арматуру в СПб, оптом или в розницу – обращайтесь в ООО «СЗТК Металлобаза № 4».

АРМАТУРНЫЙ ПЕРИОДИЧЕСКИЙ ПРОФИЛЬ АРМАТУРА | ТРАСТ МЕТАЛЛ

Сортовой прокат

Листовой прокат

Нержавеющая сталь

Метизы и метсырье

Цветные металлы

Арматура также используется для увеличения сопротивления бетона концентрированным нагрузкам, обеспечивая местную прочность и жесткость, распределяя их на всю площадь. Для возмещения данного недостатка арматуру используют, чтобы бетон выдерживал растягивающие нагрузки. Арматуру применяют при упрочнении железобетонных и армокаменных (армированных кирпичных либо блочных) конструкций, используемых в строительстве. Кольцевой периодический профиль стержневой арматуры с пересекающимися продольными и поперечными ребрами приводит к концентраторам напряжений в месте их пересечения, снижению пластичности, неполному использованию механических свойств и ограничивает прочность стали при многократно-повторном нагружении арматуры всех классов прочности. Особенность профиля арматуры специального назначения — чередование на его верхнем и нижнем контурах пологих полукруглых углублений и выступов, б) термомеханически упрочненная (ГОСТ 10884-94).

Арматурный периодический профиль арматура

Стержни периодического профиля имеют сцепление с бетоном в 2-4 раза выше, чем стержни с гладким профилем. Помимо этого, он позволяет корректно определить класс прочности арматуры на поверхности стержней, исключая прокатную маркировку специальных символов, это, в свою очередь, устраняет возможность случайного попадания в конструкции арматуры низшего класса прочности. Индекс «т» обозначает, что арматура подвергалась термическому или термомеханическому упрочнению. Размеры и параметры арматурной стали гладкого и периодического профилей (ГОСТ 5781-82, ГОСТ 6727-80, ГОСТ 7348-81). Главными недостатками серповидного профиля по сравнению с кольцевым являются пониженная прочность и жесткость сцепления арматурных стержней с бетоном вследствие уменьшенной площади смятия поперечных ребер при их увеличенном шаге. Арматура периодического профиля представляет собой стержни круглого сечения с двумя продольными ребрами и часто расположенными выступами, идущими по винтовой линии или в виде «ёлочки». Масса 1 м профиля ( теоретическая), кг.

Проволочная арматура подразделяется на следующие классы: а) обыкновенная периодического профиля класса 500, 500С (Вр1) (ГОСТ 6727-80), высокопрочная гладкая класса B2 и периодического профиля класса Bp2, 1100, 1200, 1300, 1400, 1500 (ГОСТ 7348-81), б) канатная — спиральные семипроволочные канаты К1400 (К7), К1500 (К7) и девятнадцатипроволочные К1500 (К19) (ГОСТ13840-68). В зависимости от профиля стержневая и проволочная арматура бывает гладкой (круглого сечения) и периодического профиля. Арматура, также известная как арматурная сталь, — это стальной стержень или проволока, используемые с целью упрочнения и поддержания упругости бетонной конструкции. Размеры и параметры арматурной стали. Профиль с условным названием «серповидный четырехсторонний» (ТУ 14-1-5526-2006), специально разработанный для арматуры А500СП, обладает преимуществами как кольцевого, так и серповидного двухстороннего профилей, также следует отметить, что прочность сцепления данного профиля с бетоном выше, чем у профиля по ГОСТ 5781-82. Номера профилей, площади поперечного сечения, масса 1 метра длины арматурной стали гладкого и периодического профилей должны соответствовать указанным в таблице (ГОСТ 5781-82).

Производителями изготовляются основные типы периодического профиля (см. рисунок): кольцевой (ГОСТ 5781-82), серповидный двухсторонний (СТО АСЧМ 7-93) и серповидный четырехсторонний (ТУ 14-1-5526-2006). Бетон — материал очень прочный при сжатии, но относительно хрупкий при растяжении. Арматура: разновидности, области применения, ГОСТы. Индекс «К» указывает на повышенную стойкость к коррозионному растрескиванию, в) упрочненная вытяжкой А400В. Поэтому в последнее время от такого профиля арматуры отказываются и переходят на более мягкий серповидный, без пересечения продольных и поперечных ребер. В обозначении стержней класса A специального назначения добавляется индекс «с» (Ас), указывающий на то, что такая арматура предназначена для использования при пониженных температурах. Стержневая арматура подразделяется на классы в зависимости от механических свойств: а) горячекатаная (А): гладкая класса А1 (А240) (круг) (ГОСТ 5781-82), периодического профиля (ГОСТ 5781-82).

Номер профиля (номинальный диаметр стержня d н ) Площадь поперечного сечения стержня, см 2. Индекс «С» указывает на возможность стыкования стержней арматуры сваркой.

Арматура

Смотрите также
  • АРМАТУРНЫЕ СТЕРЖНИ ПЕРИОДИЧЕСКОГО ПРОФИЛЯ

    Низколегированная сталь, содержащая кремний и марганец, обеспечивает высокое качество арматурной продукции. Металлопрокат закупают тоннами, стоимость…

  • ПРОФИЛЬ АРМАТУРНЫЙ А400С

    Арматура А400С. А400С по ГОСТу года производится гладкой и рифленой. На протяжении 36 лет арматура А400С изготавливалась по ГОСТ 5781-82, и могла быть…

  • ПЕРИОДИЧЕСКИЙ ПРОФИЛЬ АРМАТУРЫ ЭТО

    Различные виды арматуры выпускаются в соответствии со следующими ГОСТами и стандартами: Конструктивно арматура представляет собой круглые стальные…

  • АРМАТУРА ПЕРИОДИЧЕСКОГО ПРОФИЛЯ

    Какую арматуру выбрать? При армировании монолитных ленточных фундаментных оснований чаще всего применяется арматура периодического профиля ,…

  • 1 МЕТР АРМАТУРЫ ВЕСИТ

    Теперь читатель знает, сколько весит один метр. Арматура класса А3 имеет поперечное рифление. При вязке каркасов, сеток, а также при возведении…

Арматура

тержни арматуры строительной с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.

Арматурная сталь гладкая


Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном.

Класс прочности
Установленное стандартом нормируемое значение физического или условного предела текучести стали.

Угол наклона поперечных выступов
Угол между поперечными выступами (рифлением) и продольной осью стержня.

Шаг поперечных выступов
Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня.

Высота поперечных выступов
Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.

Номинальный диаметр арматурной стали периодического профиля (номер профиля)
Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня.

Номинальная площадь поперечного сечения
Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.

ГОСТ 10884-81

Термомеханические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм (арматура строительная), предназначены для строительства ответственных железобетонных конструкций.

По этому стандарту строительная арматура в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.

Арматуру по этому стандарту изготовляют из стали следующих марок:





ГОСТ 5781-82

В зависимости от механических свойств арматуру подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).

Арматуру строительную изготавливают в стержнях или мотках. Арматура строительная класса A-I (A240) изготавливается гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) — периодического профиля. По требованию потребителя арматура классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) — изготавливается гладкой.

Строительная арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

Строительная арматура класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Строительная арматура класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.

Строительная арматура классов A-I (A240) и A-II (А300) диаметром до 12 мм и класса A-III (A400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, больших диаметров — в стержнях. Арматура строительная классов А-IV (А600), A-V(A800) и A-VI (A1000) всех размеров изготовливается в стержнях, диаметром 6 и 8 мм — по согласованию изготовителя с потребителем в мотках.

Арматура строительная изготовливается из углеродистой и низколегированной стали марок, указанных в таблице. Для арматурных стержней класса A-IV (A600) марки стали устанавливают по согласованию изготовителя с потребителем.

Марки стали, применяемые для изготовления арматуры разных классов (ГОСТ 5781-82)



Оставить заявку

Стержневая арматура – Материалы для арматурных работ

Стержневая арматура

Стержневую арматуру железобетонных конструкций изготовляют следующих видов: горячекатаную — диаметром 6…80 мм; термически или термомеханиче-ски упрочненную — диаметром 10…28 мм; упрочненную вытяжкой — диаметром 20…40 мм.

Стержневую горячекатаную армату р у в зависимости от механических характеристик подразделяют на шесть классов, условно обозначаемых A-I, A-II, A-III, A-IV, A-V, A-VI. Арматуру класса A-I выпускают гладкого профиля, остальных клас-сов„— периодического. Чаще применяют периодический профиль двух типов. В арматурных стержнях класса A-II профиль образован двумя диаметрально расположенными продольными ребрами и многочисленными поперечными выступами, идущими по винтовым линиями с одинаковым заходом (рис. 17, а). В арматуре остальных классов поперечные выступы расположены «в елочку» (рис. 17,6),

Термическому и термомеханическому упрочнению подвергают стержневую арматуру шести классов; в ее обозначении упрочнение отмечается дополнительным индексом т: Ат-Ш, At-IV, At-V, At-VI, At-VII, At-VIII. Буква С указывает на возможность стыкования стержневой сваркой, К — на повышенную стойкость арматуры против коррозионного растрескивания.

Рис. 17. Стержневая арматурная сталь периодического профиля:
а — класса А-11, б — классов A-III и A-IV; 1 — общий вид, 2 — развернутая поверхность стержней

Стержневую арматуру, упрочненную вытяжкой, изготовляют на предприятиях строи тельной индустрии. Ее выпускают одного класса — А-IIIв.

Сортамент арматуры составлен по номинальным диаметрам стержней с/н. Для стержней гладкого про филя (класса A-I) номинальный диаметр равен фак тическому. В стержнях периодического профиля dH соответствуют диаметрам одинаковых с ними по пло щади поперечного сечения круглых гладких стержней В условном обозначении арматуры указывают но мер профиля, класс арматуры и номер стандарта регламентирующего ее качество. Например, обозначение 16Ат-1УС ГОСТ 10884—81* следует расшифровывать так: 16 — номинальный диаметр арматуры, мм, Ат-1УС — арматура термически упрочненная свариваемая.

С повышением класса арматуры возрастает ее прочность, характеризуемая пределом текучести и временным сопротивлением разрыву. Одновременно уменьшается относительное удлинение после разрыва. Наибольшее удлинение наблюдается в арматуре класса А-1 — не менее 25%. Значительным удлинением обладает арматура классов A-II и A-III — не менее 14.„19%. Арматура классов A-IV, A-V, А-VI, как и термически упрочненная арматура всех классов, характеризуется сравнительно небольшим удлинением — около 6…8%.

Каждому классу арматуры соответствуют строго определенные марки сталей с одинаковыми механическими характеристиками, но различным химическим составом.

Арматурную сталь классов А-1 и A-II диаметром до 12 мм и класса A-III диаметром до 10 мм включительно поставляют в мотках или прутках, больших диаметров — только в прутках, остальных классов — также в прутках.

Рекомендуемая область применения стержневой арматуры различных классов зависит от химического состава, особенностей структуры и механических свойств стали.

Арматура класса А-1 (ГОСТ 5781—82* и 380— 71*) — гладкая, отличается наиболее высокой пластичностью. Поэтому ее применяют в качестве ненап-рягаемой арматуры железобетонных конструкций, находящихся под давлением газов, жидкостей или сыпучих тел. Часто используют арматуру класса А-1 для поперечного армирования, но допускается и для продольного, если другие виды ненапрягаемой арматуры не могут быть применены. Арматура хорошо сваривается. Из арматуры класса А-1, выполненной из стали марок ВСтЗсп2 и ВСтЗпс2, изготовляют монтажные (подъемные) петли сборных бетонных и железобетонных конструкций.

Арматура класса А-1! (ГОСТ 5781—82*) обладает более высокими механическими свойствами. Область ее применения та же, что и арматуры класса А-1. Периодический профиль улучшает сцепление арматуры с бетоном, и это позволяет считать железобетонные конструкции, армированные сталью класса A-II, более эффективными. Сталь хорошо сваривается. Для специальных целей выпускают арматуру класса Ас-П. Ее изготовляют в виде стержней диаметром 10…32 мм из стали 10ГТ, легированной марганцем и титаном. В сравнении с арматурой класса A-II обладает повышенной пластичностью и ударной вязкостью при отрицательных температурах. Поэтому арматуру класса Ас-И рекомендуют применять в железобетонных конструкциях, работающих при температуре до —70°С и подверженных действию динамических нагрузок.

Арматуру класса А-Ш (ГОСТ5781—82*) наиболее часто применяют при изготовлении конструкций, не подвергаемых предварительному напряжению. Из нее изготовляют как рабочую, так и конструктивную арматуру. Кроме того, из арматуры класса A-III диаметром 6 и 8 мм выполняют поперечные стержни сварных сеток.

Арматуру класса A-IV (ГОСТ 5781—82*) выпускают того же периодического профиля, что и арматуру класса A-III. Чтобы их различить, концы арматурных стержней класса A-IV на участке 30…40 см окрашивают в красный цвет. Стержни класса A-IV используют для изготовления продольной рабочей арматуры сварных и вязаных каркасов и сеток. Допускается применять их также в качестве напрягаемой арматуры предварительно напряженных железобетонных элементов длиной до 12 м, эксплуатируемых под воздействием агрессивной среды. Сталь 80С, используемая для изготовления арматуры класса A-IV, сваривается удовлетворительно, но необходимо применять особые приемы: стержни стыкуют только контактной электросваркой с использованием гильз-накладок.

Стержневую арматуру класса A-IV часто используют для армирования предварительно напряженных конструкций из легкого бетона классов В7.5…В12.5 (марок 100…150).

Арматура классов A-V и A-VI (ГОСТ 5781—82*) наиболее прочная, поэтому используется в основном Д,ля армирования предварительно напряженных конструкций. Ее применяют также в конструкциях, под-зергающихся действию динамической и многократно повторяющейся нагрузки, например в пролетных строениях мостов, эстакад, подкрановых балок. Применение этой арматуры ограничивается температурой эксплуатации конструкций — не ниже —55 °С. Арматура классов A-V и А-VI сваривается с такими же ограничениями, что и арматура класса A-IV. Для повышения надежности железобетонных конструкций, эксплуатируемых при температуре ниже —40 °С, арматуру классов A-IV, A-V и A-VI не сваривают, а применяют только в виде целых стержней мерной длины.

Профиль стержней арматуры классов A-V и A-Vi такой же, как и у арматуры классов A-III и A-IV. При поставке на стройку или завод железобетонных изделий концы стержневой арматуры класса A-V окрашивают в красный и зеленый цвет, класса А-VI — в красный и синий.

Термически и термомеханически упрочненную арматуру классов Ат-1 II…At-VIII (ГОСТ 10884 — 81*) применяют в основном для изготовления предварительно напряженных конструкций. Термическое упрочнение арматуры заключается в закалке стали с последующим высокотемпературным отпуском. Так упрочняют арматуру классов Ат-IV…At-VIII. Для арматуры класса Ат-Ш применяют термомеханическое упрочнение. Оно заключается в том, что арматурные стержни быстро охлаждают струями воды после прохождения через валок прокатного стана. Тем самым фиксируется состояние наклепа, при котором сталь приобретает повышенную прочность.

Сталь класса Ат-Ш изготовляют свариваемой. По требованию потребителя сталь классов Ат-IV и At-V может быть свариваемой и (или) стойкой против коррозионного растрескивания.

Арматуру класса Ат-IIIC диаметром 6 и 8 мм поставляют в мотках, диаметром 10 мм и более — в стержнях, сталь классов Ат-IV…At-VIII — только в стержнях. Арматурные стержни изготовляют мерной длины 5,3… 13,5 м. По требованию потребителя допускается поставлять стержни длиной до 26 м.

Концы арматурных стержней окрашивают в следующие цвета: Ат-ШС — белый и синий, Ат-IV — зеленый, At-IVC — зеленый и белый, At-IVK — зеленый и красный, At-V — синий, At-VK — синий и красный, At-VCK — синий, белый и красный, At-VI — желты», At-VIK — желтый и красный, At-VII — черный, At-VIII — коричневый. Нетермо-обработамные концы стержней окрашивают в красный цвет.

Стержни поставляют упакованными в связки массой 3…15 т, а арматуру диаметром менее 10 мм — в мотках массой до 3 т.

Упрочненная вытяжкой арматура класса А-Шв отличается большей прочностью по сравнению с арматурой класса А-Ш: предел текучести ее составляет 540 МПа. Арматуру допускается применять в предварительно напряженных железобетонных элементах, в том числе находящихся под давлением газов, жидкостей или сыпучих тел.

Читать далее:
Теплоизоляционные материалы
Основные свойства строительных материалов
Фиксаторы арматуры
Материалы для смазывания форм
Сборные бетонные и железобетонные конструкции
Арматурные изделия и закладные детали
Проволочная арматура
Классификация арматуры и технические требования к сталям
Обработка давлением
Термическая и химико-термическая обработка стали


Арматура А-3:Периодические профили продольной прокатки

Периодический профиль – прокат имеющий последовательно повторяющиеся участки различного поперечного сечения круглого овального квадратного прямоугольного двутаврового швеллера и более сложным, соединенных между собой переходными участками, получаемый методом продольной прокатки. Границей верхнего и нижнего контура периодического профиля обычно служит плоскость разъема валков. Несовпадение верхнего и нижнего продольного и поперечного контуров периодического проката характеризуется соответственно их относительным продольным и поперечным смещением.

Расстояние между сечениями имеющими одинакововую форму и положение на 2х последовательно идущих участках называют длиной периода профиля.

Изделия периодического проката относят к группе сортового проката специального назначения.

Существующие в настоящее время способы продольной прокатки и специальное прокатное оборудование позволяют производить периодические профили широкого сортамента для различных отраслей народного хозяйства.

Круглый периодический профиль: Арматура

Наибольшее распространение получил круглый горячекатаный периодический профиль, используемые в современном строительстве для армирования железобетонных конструкций.

У большинства изделий этого типа длина периода по выступам значительно меньше длины окружности рабочего валка.


В Украине по ГОСТу 5781-82 производят круглый рифленый прокат для армирования обычных и предварительно напряженных ЖБК.

Арматура такого профиля это круглые прутки имеющие два продольных ребра (усы) в местах разъёма валков, и поперечные выступы на верхнем и нижнем контурах профиля, идущими по 3-заходной или 2-заходной винтовой линиям.

Профили выпускают от №6 до №80, стоит учесть, что № сечения профиля определяет номинальный диаметр. Выступы на прутке способствуют увеличению адгезии арматуры и бетона, а у рифленой арматуры адгезия в 2-4 раза выше, чем у гладкой.

Арматура А-3. Характеристики

Учитывая механические свойства, периодическую арматуру подразделяется на 4 класса.

Наиболее популярной является арматурная сталь кл. А-111, она обладает поперечными выступами , которые идут по винтовым линиям и имеют на одном контуре правый, а на другом-левый заходы (елечка), в отличии от арматуры кл.А-11, выступа которой идут с одинаковым заходом на верхнем и нижнем контурах профиля.

Основным размером, который используется для контроля соответствия периодического арматурного профиля стандарту и значение которого имеет наибольшее влияние на вес 1 метра длины это размер внутреннего диаметра профиля. Допуски по отклонению размеров периодического профиля по диаметру оговорены ГОСТ 5781-82.

В зависимости от класса и диаметра прутка, арматурную сталь периодического профиля изготавливают из углеродистой или низколегированной стали различных марок.

Допустимое отклонение химического состава углеродистой арматурной стали установлено:

  • в ДСТУ-2651:2005, низколегированной определены;
  • в ГОСТ 5781-82 (до 01.01.2019г).

Арматурный прокат кл.А-3 диаметром до 10 миллиметров производят в мотках или стержнях, а больших диаметров исключительно в стержнях, длина которых составляет 6-12 метров. Ознакомиться с ассортиментом арматурного проката можно здесь.



Требования к поверхности

Поверхность прутков арматуры, ее ребера и выступы не должны иметь трещин, раковин, плен или закатов. Разрешается наличие частичных повреждений ребра и выступа, до 3 штук на одном метре длины прутка; а также допускается наличие окисленности, вмятин, наплывов, рябизны, отдельных волосовин и шероховатостеи в пределах допуска по размерам.

Опубликовано: 30.08.2016

Арматура гладкая и периодического профиля. Арматура периодического профиля

[REQ_ERR: OPERATION_TIMEDOUT] [KTrafficClient] Something is wrong. Enable debug mode to see the reason.

Основные параметры и размеры арматурного проката

Углерод снижает пластичность стали, ухудшает свариваемость. Обычно в строительстве применяют низкоуглеродистые стали с содержанием последнего до 0,22 процента. Кремний раскисляет сталь и повышает прочность, однако при повышенном его содержании ухудшает свариваемость и коррозионную стойкость.

Компенсировать вредное влияние кремния может марганец, который, в свою очередь, повышает прочность, раскисляет сталь. Смысл упрочнения арматурной стали холодным деформированием заключается в том, что сталь уплотняется на молекулярном уровне при искусственной вытяжке до напряжения, превышающего предел текучести.

Повторная вытяжка делает напряжение с искусственно завышенным пределом текучести, поскольку пластичность уже выбрана. Полученная сталь в процессе вытяжки в холодном состоянии является высокопрочной, можно получить арматурное изделие большого диаметра. Если сталь в холодном состоянии протянуть через многочисленные отверстия, уменьшающиеся в диаметре к выходу, то получается высокопрочная и высококачественная проволока.

Арматура для железобетонных конструкций, подбирается согласно проекту на строительство различных зданий и сооружений согласно спецификации.

Торговые предприятия, на каждую партию арматуры, предоставляют заводской сертификат. Поэтому, с выбором арматуры, мы никогда не ошибаемся и покупаем, только ту, которая заложена в проекте.

Преимущества и недостатки круглого проката

Вес погонного метра арматуры зависит от диаметра. Напишите нам.

Справочник стали. Наши реквизиты. Марочник сталей. Специальное предложение. Карта сайта.

Сталь горячекатанная для армирования железобетонных конструкций ГОСТ По характеру профиля арматура делится на гладкую и периодического профиля. Масса погонного метра профиля и площадь поперечного сечения по ГОСТ Масса 1 м профиля вычислена по номинальным размерам.

Документация

Вероятность обеспечения массы 1 м должны быть не менее 0,9. Арматурную сталь изготовляют из углеродистой и низколегированной стали,указанных ниже марок.

Марка стали указывается потребителем в заказе. При отсутствий указания марку стали устанавливает предприятие-изготовитель.

Типоразмер, мм. Периодическая арматура представляет собой металлический прут, который широко применяется для армирования железобетонных конструкций.

Для стержней класса A-IV A марки стали устанавливают по согласованию изготовителя с потребителем. Арматурная сталь периодического профиля стержни с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами рифлением для улучшения сцепления с бетоном. Арматурная сталь гладкая круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном.

Технические условия. Данному стандарту должна соответствовать горячекатаная сталь гладкого и периодического профиля, используемая для армирования предварительно напряженных и обычных железобетонных конструкций, то есть арматурная сталь. В отношении требований, предъявляемых к химическому составу низколегированных сталей стандарт распространяется на заготовки, слитки, блюмсы. Материалом для изготовления арматурной стали служит углеродистая и низколегированная сталь следующих марок:.

Класс прочности установленное стандартом нормируемое значение физического или условного предела текучести стали. Угол наклона поперечных выступов угол между поперечными выступами рифлением и продольной осью стержня. Шаг поперечных выступов расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня.

Технические характеристики круглой арматуры

Высота поперечных выступов расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня. Номинальный диаметр арматурной стали периодического профиля номер профиля диаметр равновеликого по площади поперечного сечения круглого гладкого стержня. Кроме того, существует специальная маркировка для упрочненной строительной арматуры: Ат, Ат, Ат, Ат, Ат, Ат Для указания дополнительных характеристик используются следующие обозначения: буква С обозначает возможность электросварки арматуры например, А С , буква К — устойчивость к коррозионным трещинам под высоким напряжением.

Различаются методы производства разных классов арматуры.

Сортамент арматуры

Так, арматура строительная классов с А по А производится горячекатаной, А и выше — при низкой температуре или подвергается специальной обработке. Арматура выпускается в мерных и немерных стержнях или в бунтах. Арматура строительная делится на два вида разных диаметров: гладкая и рифленая периодического профиля. К первому виду относится только класс а 1 А , ко второму — все остальные классы.

Большой выбор продукции по размеру, весу, другим параметрам позволяет использовать армированные изделия фактически без ограничений. Арматура — это строительный вид металлопроката.

Сортовой прокат Арматура AI (A240).

Сортовой прокат Арматура AI (A240)

Сталь горячекатаная для армирования ЖБК

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.
Арматурная сталь периодического профиля
Стержни с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.

Арматурная сталь гладкая
Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном.

Класс прочности
Установленное стандартом нормируемое значение физического или условного предела текучести стали.

Угол наклона поперечных выступов
Угол между поперечными выступами (рифлением) и продольной осью стержня.

Шаг поперечных выступов
Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня.

Высота поперечных выступов
Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.

Номинальный диаметр арматурной стали периодического профиля (номер профиля)
Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня.

Номинальная площадь поперечного сечения
Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.

Параметры стержневой арматуры (ГОСТ 5781-82)




Номер профиля (номинальный диаметр стержня), мм Масса 1 м профиля, кг Количество метров в 1 тн Площадь поперечного сечения, см2
6 0,222 4504,50 0,283
8 0,395 2531,65 0,503
10 0,617 1620,75 0,785
12 0,888 1126,13 1,131
14 1,210 826,45 1,540
16 1,580 632,91 2,010
18 2,000 500,00 2,540
20 2,470 404,86 3,140
22 2,980 335,57 3,800
25 3,850 259,74 4,910
28 4,830 207,04 6,160
32 6,310 158,48 8,040
36 7,990 125,16 10,180
40 9,870 101,32 12,570
45 12,480 80,13 15,000
50 15,410 64,89 19,630
55 18,650 53,62 23,760
60 22,190 45,07 28,270
70 30,210 33,10 38,480
80 39,460 25,34 50,270



Арматура стальная стержневая и катанка относятся к разряду сортового проката. Изготовляются согласно техническим условиям:

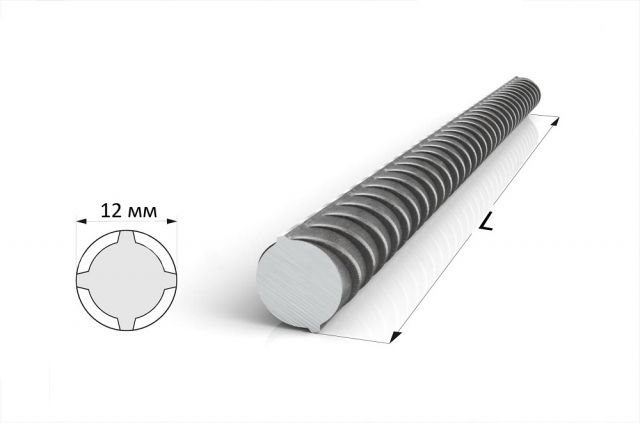

Арматура по характеру профиля подразделяется на гладкую – кл АI и рифленую (периодический профиль для армирования) – кл АII, АIII, AIV, AV, AVI.

Сортамент данных видов продукции соответствует:

Химический состав марок стали, используемый для изготовления данных видов продукции соответствует:
арматура – в зависимости от класса:

  • AI – Ст3кп(пс, сп) ;
  • AII – Ст5сп(пс) , 18Г2С;
  • AIII – 35ГС, 25Г2С, А500С, А400С, 32Г2РПС.
  • катанка – ГОСТ 380-94 (Ст0 – Ст3 всех степеней раскисления).

Что такое арматура и зачем она мне нужна в моем следующем проекте?

Когда вы готовитесь приступить к проекту строительства из бетона или цемента, термин «арматура» может быть использован, когда вы пытались планировать и покупать материалы. Но что такое арматура? Что именно он делает для вашего проекта, что делает его таким важным? Действительно ли разные типы жизненно важны для вашего проекта? Вот краткий обзор основ арматурного стержня, который поможет вам начать работу.

Что такое арматура?

Арматура – это стальной стержень, который используется в бетонном строительстве.Добавляя эти арматурные стержни, вы создаете железобетон. Независимо от того, включает ли ваш проект плиты перекрытия, стены или столбы, арматурный стержень помогает предотвратить образование трещин от развала проекта. Хотя все трещины в бетоне, арматура и армирующие материалы помогают контролировать место и степень трещин. Это также обеспечивает конструктивную прочность проекта.

Почему арматура важна в моем проекте?

Арматура делает бетон в несколько раз более устойчивым к разрушению.Он обеспечивает прочность на разрыв с помощью арматурного стержня, устойчивого к коррозии. Если вы хотите сделать свой бетон конструктивным, арматура обеспечивает гораздо более прочную опору, чем стальная проволока, армирующий стекловолокно и многие другие продукты, представленные на рынке. Почему? Потому что он сам по себе обеспечивает прочность конструкции.

Арматура разная

На рынке представлен широкий ассортимент арматуры:

  • Арматура из углеродистой стали – это основа бетонных работ.Используется в большинстве заливок бетона. Почему? Он имеет более низкую стоимость и обеспечивает высокую прочность.
  • Полимер GFRP, армированный стекловолокном, является альтернативой традиционной стальной арматуре. Арматура из стекловолокна создается в виде стержней для усиления. Он сильнее с точки зрения прочности на разрыв.
  • Оцинкованная арматура используется в ситуациях, когда коррозия может быть проблемой. Арматуру покрывают цинком с помощью нескольких различных процессов. Это может быть холодное покрытие, горячее покрытие или гальваника.Цинк обеспечивает защитный барьер над сталью.
  • Арматура из нержавеющей стали
  • используется в агрессивных средах, где цинк не может использоваться из-за его гальванических эффектов. Обычно он дороже оцинкованной арматуры. По этой причине он используется только в случае крайней необходимости.
  • Арматура с эпоксидным покрытием – это современный и экономичный вариант для работы в агрессивных средах. Арматура покрыта эпоксидной смолой для защиты от коррозии. Однако это может быть не лучший вариант в средах, где смещение земляного полотна, трещины или механическое движение могут повредить защитное покрытие, открывая доступ коррозийным материалам к стали.
  • Европейская арматура просто измеряется в форматах, отличных от тех, что мы видим на американских рынках. Они по-прежнему обеспечивают прочное армирование вашего конструкционного бетона.

Доступны прутки разных размеров и марок стали для обеспечения разного уровня прочности. Это позволяет относительно легко выбрать правильное решение для вашего проекта.

Что такое арматура? Как видите, это очень важная часть бетонного строительства. На самом деле вопрос в том, есть ли у вас необходимые инструменты для работы с арматурой, которая вам нужна? В BN Products у нас есть ряд возможностей, которые упростят вашу работу.Почему бы не взглянуть на то, что мы можем предложить?

Области применения, применения и спецификации типов арматуры

Арматурные стальные стержни помогают бетону выдерживать силы растяжения. Бетон по своей природе достаточно прочен для сил сжатия, но силы растяжения могут привести к его растрескиванию.

Деформированные арматурные стержни на арматурной стали были стандартным требованием с 1968 года, но простые арматурные стержни также используются в ситуациях, когда ожидается, что арматурная сталь будет скользить. Обычно это происходит, когда они устанавливаются на тротуарах и сегментных мостах.

Деформированный рисунок на арматуре помогает бетону прилипать к поверхности арматурной стали. Рисунок на деформированном стержне не указывается, но регулируются шаг и высота «выступов».

Арматура: Характеристики арматурной стали

Арматурные стержни подвергаются горячей прокатке с использованием различных сталей. Большинство арматуры прокатывают из новых стальных заготовок, а другие прокатывают из стального мусора или железнодорожных рельсов. Арматурные стержни должны содержать какую-то идентификацию, которая может использоваться для идентификации стана, на котором производился арматурный стальной стержень.

Американское общество испытаний и материалов (ASTM) создало стандартное правило идентификации, согласно которому все арматурные стержни должны соответствовать:

  • Число должно указывать на размер стержня.
  • Необходимо указать обозначение типа стали. Например, «N» означает, что пруток был прокатан из новой заготовки, «W» означает свариваемую сталь, а «A» обозначает катаную осевую сталь.
  • Необходимо указать марку арматуры: 60 или 75, или 420 или 520 в метрической системе.Марка указывает предел текучести арматуры.
  • Должен быть включен символ, идентифицирующий производителя, который прокатал пруток: обычно это одна буква или простой символ.

На арматурных стержнях с более низкой прочностью есть только три отметки, которые идентифицируют завод, на котором изготовлен стержень, размер стержня и тип используемой стали. В высокопрочной арматурной стали используется система непрерывных линий для отображения марки стали. Если арматурный стержень состоит из двух линий, это означает, что арматурный стержень был свернут на стержни с давлением 75 000 фунтов на квадратный дюйм.Когда присутствует единственная линия, она представляет бар в 60 000 фунтов на квадратный дюйм.

Типы арматуры

  • Арматура из углеродистой стали: Это наиболее распространенный тип арматуры, которую иногда называют «черной полосой». Он чрезвычайно универсален, но подвержен коррозии легче, чем другие типы, что делает его непригодным для использования в зонах с высокой влажностью или в конструкциях, которые часто подвергаются воздействию воды. Однако многие считают арматуру из углеродистой стали лучшим вариантом для всех других типов строительства.
  • Сварная проволочная сетка: Сварная проволочная сетка (WWF) состоит из ряда стальных проволок, расположенных под прямым углом и электрически сваренных на всех пересечениях стальной проволоки. Его можно использовать в плитах, уложенных на грунт, если земля хорошо утрамбована. Более тяжелые конструкции из сварной проволочной сетки могут использоваться в стенах и несущих плитах перекрытий. Это обычно используется в дорожном покрытии, коробчатых водопропускных трубах, дренажных сооружениях и в небольших бетонных каналах.
  • Арматурные стержни из листового металла: Арматура из листового металла обычно используется в плитах перекрытий, лестницах и крышах.Армирование листового металла состоит из отожженных деталей из листовой стали, согнутых в гофры глубиной около одной шестнадцатой дюйма с отверстиями, пробитыми с постоянным интервалом.
  • Арматура с эпоксидным покрытием: Арматура с эпоксидным покрытием является дорогостоящей и используется в областях, которые будут контактировать с соленой водой или где проблема коррозии неизбежна. Проблема только в том, что покрытие может быть очень нежным, поэтому бруски следует заказывать у надежного поставщика.
  • Европейская арматура: Эти арматурные стержни обычно изготавливаются из марганца, поэтому они легче изгибаются.Они не подходят для использования в районах, подверженных экстремальным погодным условиям или геологическим воздействиям, таким как землетрясения, ураганы или торнадо. Однако они могут быть рентабельными.
  • Арматура из нержавеющей стали: Нержавеющая сталь может использоваться в качестве альтернативы арматурной стали с арматурой из углеродистой стали. Использование арматурных стержней из нержавеющей стали не вызовет гальванической коррозии и может быть экономически эффективным решением в областях, подверженных проблемам с коррозией или где ремонт труден и дорог.Однако эта арматура будет стоить как минимум в восемь раз дороже, чем арматура с эпоксидным покрытием.
  • Оцинкованная арматура: Оцинкованная арматура в 40 раз более устойчива к коррозии, чем углеродистая рулевая арматура, что делает их идеальными для конструкций, которые будут сильно подвержены воздействию сырости и влажности. Однако они дорогие.
  • Просечно-вытяжная арматура из металла или проволочной сетки : Арматура из просечно-вытяжной металлической или проволочной сетки – еще один хороший продукт для бетона. Расширенный металл получают путем разрезания листа стали на параллельные линии, которые затем расширяются, образуя ромбовидную или квадратную форму между каждым разрезом.Просечно-вытяжной металл обычно используется в качестве арматуры в областях, где требуется значительная толщина штукатурки, или для армирования легких бетонных конструкций. Армирование проволочной сеткой можно использовать на тротуарах, небольших бетонных площадках или поверхностях, по которым можно ходить, которые не подвергаются высоким токам или нагрузкам.
  • Арматура, армированная стекловолокном (GFRP): Арматура, арматура из стеклопластика, как и углеродное волокно, не подвержена коррозии – никогда и при любых условиях. Однако вы дорого заплатите за это. Эти арматурные стержни могут работать в 10 раз дороже, чем арматурные стержни с эпоксидным покрытием.

Цены и стоимость арматуры

Стоимость арматуры можно оценить из расчета за фут или за тонну. Стоимость стали может меняться от месяца к месяцу и даже изо дня в день, поэтому, если вы найдете хорошую цену, обязательно заблаговременно зафиксируйте ее.

определение арматуры по The Free Dictionary

PISI призывает к действиям DTI в отношении некондиционной арматуры! – – Луэлла Дезидерио (Филиппинская звезда) – 9 апреля 2019 г., 12:00 МАНИЛА, Филиппины Филиппинский институт черной металлургии (PISI) обращается к Министерству торговли и промышленности (DTI) принять меры в отношении некондиционных железобетонных стальных стержней (арматуры), продаваемых в административном районе Кордильеры.В отчете Департамента торговли и промышленности (DTI) Филиппинский институт черной металлургии (Pisi) заявил, что некондиционная арматура продается в нескольких хозяйственных магазинах в Бенгете, Горной провинции и Ифугао. Группа лидеров сталелитейной промышленности призвала Департамент Министерства промышленности (DTI) возбудить уголовные дела против владельцев хозяйственных магазинов и местных производителей, которые, как выяснилось, продают или производят некачественные арматурные стержни (арматуру), в свете строительного бума, начатого благодаря правительственной инициативе «Строй, строй, строй».Как показано на рисунке, несколько арматурных стержней устанавливаются в боковые опорные бетонные блоки, чтобы они могли выдерживать боковую нагрузку из-за поведения стержней дюбеля. Во многих исследованиях метод приложенного тока использовался для изучения механического поведения коррозированных бетонных конструкций. [40], поведение сцепления корродированных арматурных стержней [41], структурное поведение корродированных структурных бетонных элементов [42, 43] и характеристики бетонных конструкций [44]. Для испытаний были изготовлены два набора железобетонных балок из бетона. смесь из Таблицы 1, армированная арматурой из Таблицы 2 в качестве хомутов и растягивающей арматуры.Стальные арматурные стержни, также известные как арматура, в основном используются в строительной отрасли для усиления и удержания вместе бетонных конструкций. «Повышение спроса на прорывы из некоррозионных и высокопрочных материалов для стимулирования рынка арматуры из стеклопластика» KAHyRE (CyHAN) – министерство Египта Министерства промышленности и внешней торговли в четверг объявили, что защитные тарифы на импортируемую стальную арматуру будут временно применяться в размере 6,8% при минимальном размере 299 фунтов стерлингов за тонну в течение примерно семи месяцев, сообщает Al Ahram Online.Кроме того, турецкие производители предлагают июньскую отгрузку арматуры в Йемен по цене 720-725 долл. США за тонну CFR на основе теоретического веса, с увеличением на 30 долл. США за тонну по сравнению с прошлой неделей ». Высокий спрос на стальную арматуру, обусловленный устойчивой строительной деятельностью, гарантирует местным производителям продолжение работы. работать на полную мощность “, – сказали в компании.

Разница между стальным стержнем и стальной арматурой

Сталь уже очень давно является важной частью строительной отрасли. Это неудивительно, учитывая, насколько сталь универсальна как по металлу, так и по прочности.Из него можно делать разные виды продукции. Наряду с этим, с возрастающим давлением на создание более экологичных продуктов, учитывая ситуацию ухудшения состояния окружающей среды, сталь становится все более заметной. Сталь является экологически чистым металлом, потому что есть способы производить ее эффективно с минимальным ущербом для окружающей среды. Наряду с этим, сталь также может подвергаться повторной переработке на неопределенный срок без потери свойств стали.По этим причинам сталь играет важную роль в строительной отрасли. Однако в наши дни армированная сталь или арматура приобретают все большую популярность. Растущая стоимость стали – одна из причин отказа от одного из самых популярных металлов в строительстве. Созданная современная инфраструктура и сообщество больше не требуют столько стали. Уменьшилась зависимость от таких металлов, как сталь, алюминий и железо. Стальная арматура прошла долгий путь с момента ее создания, и теперь она становится все более популярной во многих отраслях промышленности.Армированная сталь или стальная арматура во многих отношениях лучше стали. Учитывая наличие в нем дополнительных элементов, он может многое сделать и выдержать, что лучше по сравнению со сталью. Например, он не вызывает коррозии. Стальная арматура, в отличие от стали, может прослужить до ста лет без потери своей молекулярной целостности. Он обладает способностью противостоять химическим воздействиям и влаге, не оказывая на него никакого воздействия. Это важное различие, которое следует проводить по сравнению с тем, что влага легко вступает в реакцию со сталью, вызывая ржавчину.Армированная сталь также легче обычной стали. Это особенно важно в наши дни, поскольку на рынке преобладают легкие и более эффективные продукты. Стальная арматура составляет 1/4 веса обычной стали, что помогает, поскольку облегчает подрядчикам возможность выполнять свои проекты вовремя. Благодаря легкому весу рабочие могут легче транспортировать продукт, а инженеры могут установить его намного проще, чем с обычной сталью. По сравнению со многими другими металлами, а также с обычной сталью, армированная сталь имеет более высокую прочность на изгиб.Это означает, что максимальная прочность на изгиб армированной стали выше, чем у обычной стали. Это, очевидно, делает его более предпочтительным при выборе между стальной арматурой и обычной сталью. Кроме того, арматурная сталь является непроводящей и теплоизолирующей. Он также, наряду с этим, имеет улучшенную прочность на разрыв, что делает его намного более идеальным для работы с бетоном по сравнению с использованием обычной стали. Использование армированной стали по сравнению с обычной сталью также означает более низкие затраты для всех проектов.Они сокращают затраты на рабочую силу, уменьшают затраты на установку и уменьшают потребность в техническом обслуживании (и, следовательно, сумму, затрачиваемую на него). Армированная сталь также способна пережить обычную сталь, что делает ее гораздо лучшим вариантом в долгосрочных проектах. Армированная сталь также намного более прозрачна для радиоволн и других излучений по сравнению с обычной сталью. Это важный фактор, который следует учитывать при выборе здания, особенно в наши дни. Все рабочие места требуют зданий, которые могут иметь легкую передачу и, следовательно, лучшую связь.Следовательно, это также делает армированную сталь более идеальным выбором для таких офисных зданий по сравнению с обычной сталью. Он также имеет гораздо более высокий порог устойчивости к сильным ударам. Это делает его чрезвычайно полезным при разгрузке материала. Это связано с тем, что повреждение армированной стали намного ниже, чем повреждение обычной стали, даже когда на оба металла приходится одинаковая нагрузка. Армирующая сталь также имеет преимущество в отношении климата по сравнению с обычной сталью. Армированная сталь намного прочнее и надежнее в более суровых климатических условиях.Фактически, он работает как хороший вариант для помещений с различным климатом, в отличие от обычной стали, у которой более низкий порог для более сурового климата. В Sunflag Steel мы предоставляем вам продукцию самого высокого качества, которая долговечна и надежна.

Повторное использование и переработка:

Поделиться

Поделиться в facebook
Поделиться в Twitter
Поделиться в linkedin

Недавние сообщения

Быстрые ссылки


Загрузить брошюру

арматурных стержней для долговечных бетонных конструкций: вопросы для размышления

1.Введение

Железобетон – это конструкция номер один, в которой арматурный стержень (арматурный стержень) является одним из двух составляющих элементов; другой элемент конкретен.

Это было в середине девятнадцатого века, когда строители разных стран экспериментировали с бетоном, армированным стальными элементами разных типов.

Доступность материалов компонентов, легкая формуемость, жесткость, прочность, безопасность и долговечность железобетонных конструкций заставляли все больше и больше людей интересоваться такими конструкциями.

Обычной арматурой стали круглые плоские прутки из низкоуглеродистой стали.

Зависящие от времени характеристики бетонных конструкций, армированных такими стержнями, устанавливают стандарты производительности с точки зрения долговечности.

Помимо внешних элементов, например, воды / влаги, кислорода, углекислого газа, хлоридов, сульфатов, щелочей и других вредных материалов, которые могут оказывать дестабилизирующее воздействие на бетонные конструкции, нельзя упускать из виду, что внутренние свойства двух основных составные материалы, а именно.бетон и арматура во многом определяют прочность железобетона; Кар [1].

Помимо бетона и арматуры, «связь» между бетоном и арматурой, хотя и не является материалом сама по себе, и хотя никто ее не покупает и не платит за нее, как покупают или платят за бетон и арматуру, это свойство, которое не менее важно. чем бетон и арматура в контексте железобетонной конструкции.

Очень мало внимания уделялось тому, что приводит к хорошему «сцеплению» и что может предотвратить «сцепление» между бетоном и армирующими элементами.Также важным может быть выбор соответствующего процента удлинения, а еще лучше – пластичности материала арматурного стержня.

В контексте «связи» и ее влияния на характеристики железобетона Кар [2] предложил три термина, а именно «связь», «эффективная связь» и «участие». Хотя последние два являются синонимами, этого нельзя сказать о «облигации».

Кар [2] показал, что качество «сцепления» между арматурой и бетоном может сильно влиять на характеристики железобетонных элементов и конструкций.

Опираясь на характеристики железобетона с использованием простых круглых стержней в качестве арматуры, инженеры решили сделать железобетонные конструкции более экономичными за счет использования арматуры из более прочной стали.

Постепенно появилось много различных типов круглых арматурных стержней; Абрамс [3].

Забыв о прежних неудовлетворительных опытах в девятнадцатом и начале двадцатого века со стержнями, имеющими различные типы выступов на поверхности, инженеры решили, что использование высокопрочной стали возможно за счет увеличения связи между арматурой и бетоном за счет создания ребер на поверхности. поверхность такой арматуры.

Плоские круглые прутки из низкоуглеродистой стали уступили место арматуре из высокопрочной стали, в которой прутки характеризуются наличием ребер на поверхности (рисунки 1 и 2). Ребристые стержни были введены с расчетом, что ребристые поверхности увеличат сцепление между стержнями и бетоном.

Рис. 1.

Типичная холоднокрученная деформированная арматура (CTD) с выступами и выступами на поверхности и напряжениями, превышающими предел текучести, на всем корпусе, которая заменила простые круглые стержни, начиная с десятилетия 1960-х годов.

Рис. 2.

Типичная высокопрочная арматура TMT с деформациями поверхности, которая пришла на смену гладким круглым стержням, начиная с десятилетия 1960-х годов.

Создание ребер на поверхности арматурных стержней из высокопрочной стали было облегчено в 1947 году изданием ASTM International [4] ASTM A305, в котором были представлены технические условия на модели деформации арматуры.

Вопреки убеждениям и ожиданиям, что (а) наличие ребер на поверхности стальной арматуры увеличило бы «связь» между арматурой и окружающим бетоном, и (б) не было бы вредного воздействия ребер на При работе бетонных конструкций, которые могут быть усилены ребристой арматурой, наличие ребер на поверхности арматурных стержней может создавать пустоты в изолированных местах между арматурой и бетоном, тем самым уменьшая «связь».Однако клиновидное действие ребер вместе с уменьшенным «сцеплением» может (или не может) привести к увеличению «сцепления» между арматурными стержнями и бетоном.

Мы не позаботились о возможных последствиях использования стержней с деформациями поверхности или ребрами для долговременной эксплуатации или даже для немедленных характеристик и несущей способности железобетонных конструкций; Кар [1, 2, 5].

Инженеры и производители арматуры слепо следовали примеру ASTM International.Бюро индийских стандартов (BIS) в Индии опубликовало Стандарт IS 1786 на высокопрочные деформированные стальные стержни и проволоку для армирования бетона — Спецификация [6].

Хотя были доступны гладкие круглые прутки, как в стандарте IS 432 (Часть I) [7], и прутки класса А в стандарте IS 2062 [8], постепенно гладкие круглые прутки уступили место ребристым стержням, где прочность стали в арматуре была увеличена. искусственно путем скручивания столбцов за пределы доходности в холодном состоянии, что приводит к появлению столбцов CTD (рис. 1).

Со временем производители арматуры в Индии и других странах переняли технику увеличения прочности за счет многовековой практики закалки, выраженной дипломатическим языком как термомеханическая обработка, в результате чего появились стержни TMT (рис. 2).

В течение последних шестидесяти лет или около того, почти все железобетонные конструкции во всем мире были с ребристыми арматурными стержнями из высокопрочной стали, будь то CTD или TMT или нет.

Зависящие от времени характеристики бетонных конструкций (рис. 3–5), армированных этой арматурой более позднего времени, не соответствовали зависящим от времени характеристикам бетонных конструкций, которые были армированы гладкими круглыми стержнями из мягкой стали.

Рисунок 3.

Неисправность при постановке верхнего водохранилища из-за коррозии арматуры.

Рис. 4.

Заброшенное здание больницы через десять лет после строительства в новом поселке Солт-Лейк-Сити, Калькутта.

Рис. 5.

Типичное повреждение колонн на уровне земли, вызванное ржавчиной в ребристых стержнях TMT в 10-летнем здании в Калькутте.

Относительно низкие характеристики бетонных конструкций с момента внедрения высокопрочной арматуры с деформациями поверхности вызвали обеспокоенность во всем мире.

Причины должны были быть, и причины не были неизвестны; Алексеев [9, 10] и Кар [1, 5, 11, 12, 13, 14, 15, 16, 17].Но инженеры и производители арматуры не обратили на это внимания.

Арматурные стержни с деформациями поверхности сегодня подпадают под действие индийского стандарта IS 1786 [6] для высокопрочных деформированных стальных стержней. Стандарт распространяется как на стержни CTD, так и на стержни TMT. ASTM International в США опубликовало довольно много спецификаций о ребристой арматуре из высокопрочной стали. Наиболее часто используемые арматурные стержни описаны в ASTM A615 / A615M [18].

С точки зрения долговечности конструкции могут пострадать из-за неспособности бетона противостоять внешним элементам, например.g., хлориды, сульфаты и т. д. или даже в воду, поскольку ее присутствие в некоторых случаях может вызвать щелочно-кремнеземную реакцию в бетоне.

Чаще всего на долговечность бетонных конструкций отрицательно влияет коррозия стальной арматуры в случае железобетона (Рисунки 3-6 (h) и (i)), а также коррозия стальных проволок и стальных нитей в случае железобетона. случай предварительно напряженного бетона.

Рисунок 6.

Набор гладких стержней без ржавчины и ребристых стержней CTD и TMT с различными стадиями коррозии.

Хотя и реже, коррозия ребристой арматуры (рис. 2), используемой в качестве вторичной арматуры в предварительно напряженных бетонных конструкциях, может вызвать неприемлемые условия разрушения предварительно напряженных бетонных конструкций.

Основное внимание здесь уделяется арматуре и прочности железобетонных конструкций, на которую влияет арматура.

Объявление

2. Наблюдения после

2.1 Использование ребристых стержней

После использования ребристых стержней из высокопрочной стали в мире наблюдалось значительное снижение долгосрочных характеристик железобетонных конструкций.Виды разрушения и разрушения бетонных конструкций, усиленных ребристой арматурой из стали, стали неизбежными (рис. 3–5) за годы их строительства.

Проведенное в 1999 году обследование мостов и зданий из железобетонных конструкций в общественном достоянии в Калькутте и его окрестностях показало, что, хотя ни одно из сооружений, построенных с 1940-х годов из простых круглых стержней из мягкой стали, не показало никаких признаков бедствия, все конструкции, построенные из ребристых стержней (рис. 1) в 1970-х и 1980-х годах, проявляли признаки разрушения; Кар [11].

В статье 1991 года в журнале ACI Materials Journal, Американский институт бетона, Пападакис, Вайенас и Фардис [19] писали: «За последние два десятилетия наблюдается обескураживающий рост примеров неудовлетворительной долговечности бетонных конструкций, особенно железобетонных. ”

Шестнадцать лет спустя, в 2007 году, Свами [20] из Великобритании был более откровенен в своем выражении, когда он написал в Indian Concrete Journal: «Самое прямое и неоспоримое свидетельство последних двух или трех десятилетий о сроке службы наших конструкции и, как следствие, проблема, с которой мы сталкиваемся, – это тревожная и неприемлемая скорость, с которой наши инфраструктурные системы во всем мире страдают от разрушения под воздействием реальных условий.”

Анализ наблюдений Пападакиса и др. [19], Swamy [20] и другие приводят к признанию того, что относительно плохие характеристики железобетонных конструкций последовали за началом использования ребристой арматуры из высокопрочной стали.

На рис. 5 показаны типичные состояния бетонных колонн, армированных ребристой арматурой (рис. 2), через десять лет после строительства здания в Калькутте. Схожая судьба постигла все колонны на уровне земли здания.

Результаты обследования 1999 г., а также конструкции на рисунках 3-5 ясно показывают, что по сравнению с бетонными конструкциями, армированными гладкими круглыми стержнями из мягкой стали, бетонные конструкции, армированные ребристыми стержнями средней прочности и высокопрочной сталью, достичь состояния бедствия намного раньше.

Эта чрезмерная коррозия ребристых арматурных стержней из углеродистой стали предполагает, что подверженность ребристых арматурных стержней коррозии с ускоренными темпами является внутренней природой ребристых арматурных стержней из углеродистой стали.

Однако инженеры не спешили признать, что сегодняшние ребристые стержни очень восприимчивы к коррозии с ускоренными темпами, и эта чрезмерная коррозия современных арматурных стержней происходит из-за.

  1. повреждения ребер при установке ребер на поверхность

  2. повреждения ребер при транспортировке и обращении с арматурой

  3. наличие ребер на поверхности сегодняшней арматуры.

Неуверенность в признании ребер основной причины чрезмерной коррозии арматурных стержней привела не только к постоянному осуждению всех новых железобетонных конструкций на преждевременное разрушение, повреждение и разрушение, но и к ASTM International, BIS и другим подобным организациям. публикация множества Спецификаций / Стандартов на арматуру как воображаемых решений проблемы раннего разрушения железобетонных конструкций, например, публикация ASTM International A775 [21] для ребристых стержней с эпоксидным покрытием, а также о неспособности решить проблему ASTM International A955 / A955M для деформированных и гладких стержней из нержавеющей стали [22], и когда это не помогло, ASTM International опубликовал A1055 [23] для цинка (первый слой) и эпоксидной смолы (второй слой), который также имеет серьезные ограничения, поскольку эпоксидное покрытие предотвращает все -важная «связь» с бетоном (Рисунки 7 и 8).

Рис. 7.

Бетон легко отделяется от арматурных стержней с эпоксидным покрытием в условиях вибрационной нагрузки, тогда как все конструкции должны выдерживать вибрационные нагрузки из-за землетрясений; разделение привело к разрушению построек.

Рис. 8.

Связь между арматурой с эпоксидным покрытием и бетоном будет незначительной, как видно в колонне; ребра на поверхности арматуры до предела зацепляют бетон, в том числе и при монотонной нагрузке; отсутствие сцепления привело к снижению грузоподъемности.

Отсутствие «сцепления» может иметь серьезные последствия: (а) трещины в конструкциях (рис. 6 (г)), (б) пониженная несущая способность (Кар [2]) и (в) падающие куски бетона ( Рисунок 9) или даже разрушение конструкций (Рисунок 7).

Рис. 9.

Вид на палубу эстакады Джогесвари в Мумбаи через семь лет после строительства; бетон, отделенный от арматуры с плохими связующими свойствами.

Подобно стержням с эпоксидным покрытием, стержни из нержавеющей стали также не решают проблему, поскольку ребристые стержни из нержавеющей стали также могут подвергаться коррозии в условиях воздействия хлоридов на бетонные конструкции, и, кроме того, такие стержни могут не сцепляться или могут плохо сцепляться с бетоном .

Не осознавая, что проблема раннего разрушения в современных железобетонных конструкциях связана с использованием ребристой арматуры из стали, как в индийском стандарте IS 1786 [6], BIS опубликовала индийский стандарт IS 13620 [24] для Fusion Bonded Арматурные стержни с эпоксидным покрытием.

Так же, как BIS не смогла распознать, что проблема раннего разрушения железобетонных конструкций началась с использования ребристых стержней, как в IS 1786, BIS также не смогла распознать это, как указано в подразделе 5.6.1 стандарта IS 456 [25], стержни с эпоксидным покрытием не будут сцепляться с окружающим бетоном, в то время как наличие необходимого «сцепления» является важным требованием для железобетона.

Точно так же, как ASTM International опубликовал Технические требования к стержням с эпоксидным покрытием и стержням из нержавеющей стали, без признания или понимания основной причины (причин) раннего повреждения железобетонных конструкций в последние десятилетия, а также значения «связи» между стержнями. и окружающий бетон, BIS в Индии последовал этому примеру, опубликовав Индийский стандарт IS 16651: 2017 «Высокопрочные стержни и проволока из деформированной нержавеющей стали для спецификации армирования бетона» [26].

То же самое и во многих других странах.

Здесь признается, что:

  1. На коррозию арматурных стержней в значительной степени влияет внутренняя природа конкретных стержней; например, стержни из нержавеющей стали обычно не подвержены коррозии, тогда как стержни из низкоуглеродистой стали и стали со средним пределом прочности будут подвергаться коррозии, а стальные стержни с высоким пределом прочности и более высоким содержанием углерода будут корродировать сильнее и быстрее. скорость коррозии; наличие и наличие ребер, как в стержнях, соответствующих IS 1786 [6] и ASTM A615 / A615M [18], приводят к увеличению скорости коррозии; Алексеев [9, 10] и Кар [1, 5, 12]

  2. производственный процесс влияет на скорость коррозии; за счет растяжения / сжатия стержней сверх предела текучести процесс CTD приводит к ускоренной коррозии; процесс TMT также ускоряет коррозию из-за напряжений от закалочных усилий; Алексеев [9, 10], Кар [1, 5, 11, 12].

3. Внутренняя подверженность ребристых стержней коррозии

Ранее было признано, что проблема раннего разрушения железобетонных конструкций стала проявляться после начала использования стальных арматурных стержней с ребрами на поверхности.

На рис. 6 (г) показано начало коррозии ребер стержней TMT.

На рис. 6 (c) показана коррозия по всей поверхности относительно свежих ребристых стержней TMT.

Четыре нижних стержня на Рисунке 6 (b) показывают начало коррозии преимущественно на ребрах нескрученных ребристых стержней, в то время как четыре верхних стержня показывают коррозию по всей поверхности ребристых стержней как следствие превышения предела текучести стержней.

Они показывают, что:

  1. наличие ребер вызывает коррозию

  2. высокие напряжения, особенно напряжения, превышающие предел текучести, приводят к коррозии с повышенной скоростью.

Нельзя упускать из виду, что ребра были предоставлены из-за предполагаемой необходимости улучшения «сцепления» между арматурой и бетоном, когда арматура была модернизирована с низкоуглеродистой стали на среднеуглеродистую или высокоуглеродистую для повышения прочности. На самом деле наличие ребер на поверхности арматуры снижает «связь» между арматурой и бетоном.Но ребра могут обеспечивать большее сопротивление продольному перемещению стержней относительно окружающего бетона. Кроме того, как было сказано выше, ребра способствуют коррозии арматурных стержней; Алексеев [9] и Кар [1, 5].

Типы CTD или TMT, или нет, причины того, что ребристые стержни из углеродистой стали изначально подвержены коррозии с ускоренными темпами, следующие:

  1. остаточные напряжения возникают в основаниях ребер на этапе производства

  2. трещины или поверхностные повреждения, которые вызывают коррозию, могут развиться на ребрах во время производства, во время транспортировки и погрузочно-разгрузочных работ

  3. номинальные напряжения в ребристых арматурных стержнях под нагрузкой увеличиваются в соответствии с явлением концентрации напряжений из-за наличия ребер или трещин

  4. в ребрах нагруженной конструкции возникают дополнительные напряжения из-за клиновидного воздействия таких ребер на окружающий бетон

  5. сумма напряжений и деформаций в пунктах 1–4 приближается или достигает предела текучести или уровни деформации

  6. скорость коррозии увеличивается с увеличением уровня напряжения; скорость увеличивается по мере того, как напряжение или деформация приближается к уровням текучести, и поверхность становится нестабильной один раз на уровне текучести или выше, в результате чего стержни становятся неспособными к пассивированию, и, следовательно, процесс коррозии становится непреодолимым; Кар [1].

Процессы CTD и TMT нарушают присущие стали свойства пластичности и самозащиты; Кар [1].

У этих стержней CTD и TMT из высокопрочной стали есть еще один недостаток, с которым нужно бороться: «Влияние напряжений на коррозию более отчетливо отражается на механических характеристиках арматуры, особенно высокопрочных сталей с низкой пластичностью». [[10], стр. 203–204].

На основе обширной работы в России Алексеев [10] так прокомментировал описанный выше сценарий: «долговечность образцов арматуры со ступенчатым (деформированным) профилем может быть примерно на порядок меньше, чем у гладких образцов, поскольку первые имеют концентраторы напряжений на поверхности в основании выступов, которые представляют собой участки преимущественного образования трещин.”[[10], стр. 221–222].

Изложенное выше объясняет причины, лежащие в основе собственной восприимчивости ребристых стержней из стали к коррозии с повышенной скоростью.

Эффект высокой подверженности ребристых стержней коррозии привел к наблюдениям Пападакиса и др. [19] и Свами [20], а также к типам ранних повреждений в железобетонных конструкциях, как показано на рисунках 3-5.

Объявление

4. Решения для раннего повреждения бетонных конструкций

Было обнаружено, что арматура с деформациями поверхности подвергается чрезмерной коррозии, что приводит к тому, что бетонные конструкции с такой арматурой рано приходят в аварийное состояние.

Очевидным решением проблемы было бы использование простых круглых прутков, как раньше. Но инженеры, десятилетиями использовавшие при проектировании и строительстве арматуру из стали средней и высокой прочности, не хотели бы возвращаться к использованию арматуры из стали, имеющей предел текучести от 40 до 50 процентов от предела текучести стали в настоящее время. арматура.

Доступны два варианта.

ВАРИАНТ 1: ГИДРОИЗОЛЯЦИЯ.

В знак признания того факта, что проблема раннего повреждения, о которой говорилось выше, возникла в первую очередь из комбинации двух факторов:

  1. повышенной восприимчивости (по сравнению с гладкими круглыми стержнями из мягкой стали) ребристых стержней. , деформированные стержни с высоким пределом текучести и ребристые стержни CTD и TMT против коррозии

  2. наличие влажной среды внутри бетона

и дальнейшее признание того, что проблемы раннего разрушения железобетонных конструкций можно избежать, предотвращая влажное среды внутри бетона, Кар [13, 16, 27, 28] разработал эффективные, практичные и долговечные гидроизоляционные системы и соответствующие спецификации для гидроизоляционной обработки практически для всех типов бетонных конструкций, внедрение которых предотвратило бы впитывание воды / влаги в бетон. , как в случае со зданиями, мостами и аналогичными открытыми конструкциями, или предотвратит миграцию воды / влаги через обработанную поверхность, как это было бы в подвалах, туннелях и т. д.Эта гидроизоляционная система также способна предотвращать попадание CO 2 и O 2 в конструкцию.

Концепция обеспечения долговечности бетонных конструкций за счет защиты поверхности в виде гидроизоляционной обработки постепенно набирает силу в США и других странах, и BIS признает, что бетонные конструкции с ребристыми стержнями, как в стандарте IS 1786 [6], требуются дополнительная защита арматуры от коррозии сделала гидроизоляционные покрытия требованием к долговечности.Подраздел 8.2.1 стандарта IS 456: 2000 [25] частично гласит: «Срок службы конструкции можно продлить, обеспечив дополнительное покрытие стали, сняв фаски на углах или используя круглое поперечное сечение, или используя поверхностные покрытия, которые предотвращают или уменьшить попадание воды, углекислого газа или агрессивных химикатов ».

Здесь необходимо отметить, что обеспечение гидроизоляции бетонных конструкций стало важным из-за выхода из строя ребристых стержней CTD и TMT, соответствующих IS 1786 в Индии, ASTM A615 / A615M [18] в США или стержней. соответствие другим аналогичным стандартам / спецификациям в других странах, чтобы сделать бетонные конструкции такими же прочными, как те, которые использовались, когда арматура имела плоскую поверхность, а высокая прочность арматурных материалов не была достигнута за счет крайне пагубных процессов холодного скручивания за пределами текучести, как в случае стержней CTD (рис. 6 (b)) или закалкой / термической закалкой / термомеханической обработкой, как в случае стержней TMT (рис. 6 (c) и (d)).

Искусство Кар [16, 27, 28] по обеспечению долговечности железобетонных конструкций путем обеспечения гидроизоляционной обработки поверхности таких конструкций является косвенным способом решения проблемы, которая была или возникла, с использованием потенциально опасного ребристая арматура из высокопрочной стали, которая была одобрена ASTM International, BIS, ISO и другими организациями, которые рекомендовали и разрешали использование ребристой арматуры с или без дополнительных процессов (а) холодной скрутки, как в стержнях CTD, или (б) закалка, как в стержнях TMT, в ложном убеждении или надежде, что бетонные конструкции, армированные такими стержнями, будут, по крайней мере, такими же прочными, как бетонные конструкции более ранней эпохи, которые были усилены простыми круглыми стержнями из мягкой стали.

Хотя системы защиты поверхностей работают довольно хорошо, у них есть следующие недостатки:

  1. эта дополнительная обработка требует дополнительных проектных затрат времени и затрат

  2. используемые материалы и соответствующие спецификации могут не подходить

  3. могут быть дефекты изготовления

  4. такие внешние обработки могут быть повреждены или могут иметь ограниченный срок службы, требуя повторной обработки

  5. это не решает проблему чрезмерной коррозии на поверхности арматуры перед бетонированием ( Рис. 6 (c) и (f)), что приводит к уменьшению или полной потере связи между проржавевшими арматурными стержнями и бетоном, в то время как наличие надежной «связи» между арматурой и окружающим бетоном является предпосылкой для успешного выполнения железобетонных конструкций. .

Несмотря на эти недостатки, важно, чтобы все бетонные конструкции, армированные ребристой арматурой из стали, как в IS 1786 [6], ASTM A305 [4] или соответствующие другим стандартам, были снабжены защитой поверхности в характер гидроизоляционной обработки; Кар [12, 13, 16, 27, 28].

ВАРИАНТ 2: PSWC-BAR КАК РЕШЕНИЕ.

Лучшим решением проблемы раннего выхода из строя железобетонных конструкций с использованием обычных арматурных стержней средней прочности и высокопрочной стали было бы использование плоских круглых стержней, как это было до 1960-х или 1970-х годов.

Это решило бы проблему чрезмерной коррозии арматуры и сделало бы железобетонные конструкции такими же прочными, как раньше.

Но проблема в том, что требование гораздо большей длины развертки / анкера могло не позволить использовать гладкие круглые стержни из стали средней и высокой прочности.

С инновационной концепцией PSWC-BAR, Кар [14] предоставил прямое решение (без дополнительных усилий и затрат) проблемы раннего разрушения бетонных конструкций с ребристой арматурой из высокопрочной углеродистой стали.PSWC-BAR изначально назывался C-bar.

Кар [5] объяснил, почему PSWC-BAR является наиболее идеальной арматурой для железобетонных конструкций.

Использование PSWC-BAR без дополнительных усилий и затрат не только решает проблему раннего выхода из строя железобетонных конструкций за счет многократного увеличения срока службы таких конструкций, но также в несколько раз увеличивает пластичность и энергоэффективность. впитывающая способность железобетонных конструкций; Кар [2].

Многократное увеличение срока службы без дополнительных усилий и затрат приводит к снижению стоимости жизненного цикла железобетонных конструкций до доли того, что они есть сегодня.

Использование PSWC-BAR увеличивает несущую способность железобетонных элементов, а за счет увеличения срока службы в несколько раз использование PSWC-BAR сводит к минимуму вредное воздействие строительства на окружающую среду и глобальный климат за счет значительных снижение потребности в производстве цемента, стали и др. Кар [29].

PSWC-BAR , характеризующийся его гладкой поверхностью и конфигурацией волнового типа (рисунок 10), решает проблему раннего повреждения железобетонных конструкций, которое может возникнуть в результате использования обычных ребристых стержней средней прочности. и высокопрочная сталь, исключая возникновение коррозии в основании ребер.

Рисунок 10.

PSWC-BAR из стали, характеризующийся гладкой поверхностью и плавной волнообразной конфигурацией. (а) типичные PSWC-BAR из стали, характеризующиеся гладкой поверхностью и плавными волнообразными конфигурациями. (б) схематический вид типичного PSWC-BAR.

PSWC-BAR из-за отсутствия ребер или каких-либо других особенностей поверхности, если он изготовлен из той же стали, не будет подвергаться коррозии в большей степени, чем обычные круглые стержни.

PSWC-BAR, благодаря своей мягкой волновой конфигурации, улучшает «эффективное сцепление», т.е.д., «зацепление» между арматурой и бетоном; Кар [2]. Испытания балок и колонн в различных университетах показали, что среди всех типов арматуры PSWC-BAR с ее конфигурацией волнового типа обеспечивает наилучшее «сцепление» между арматурой и бетоном, что приводит к значительному улучшению различных положительных характеристик арматуры. железобетон; Кар [2, 17, 30, 31] и Вару [32].

В то время как испытание на рыхлую ржавчину и сцепление, или, скажем, на потерю сцепления, может привести к дисквалификации большинства или всех ребристых стержней, соответствующих IS 1786 и другим подобным стандартам, многочисленные испытания балок и колонн неизменно показывают, что среди арматура из стали, использование PSWC-BAR, без вредных воздействий ребер, и если она произведена как горячекатаная конструкционная сталь со средним и высоким пределом текучести класса A, как в IS 2062 [8], или соответствующая соответствующим стандартам для плоской стали. круглые прутки, могут обеспечить лучшую грузоподъемность, пластичность и способность поглощать энергию; Kar [2], указывая тем самым, что «эффективная связь» является наилучшей в случае PSWC-BAR.

Помимо этих больших фундаментальных различий между сегодняшними ребристыми стержнями, как в IS 1786, и PSWC-BAR (рис. 10), как в IS 2062 [8], существует бесспорно резкое различие между очень низкими временными характеристиками (долговечность). бетонных конструкций, армированных ребристыми стержнями, в соответствии с IS 1786 [6], ASTM A615 / A615M [18] и другими стандартами / спецификациями в других местах, а также зависимые от времени характеристики бетонных конструкций, армированных горячекатаным гладким круглым стержнем с волной -типа, характерные для PSWC-BAR.

Использование PSWC-BAR в качестве арматуры в железобетонных конструкциях дает ряд других преимуществ. Сравнение графиков нагрузка-смещение на рис. 11 (a) и (b) ясно показывает, что:

  1. из-за в несколько раз более высокой пластичности и способности поглощения энергии использование PSWC-BAR в качестве арматурных стержней имеет потенциал для предотвращать разрушения конструкций и катастрофы во время землетрясений

  2. из-за того, что прогиб (смещение) изгибных элементов в несколько раз выше, могут быть видимые предупреждения перед разрушением, тем самым спасая жизни.

  3. Несущие способности железобетонных элементов увеличиваются при использовании ПСВК-БАР.

Рис. 11.

Пластичный отклик балки, армированной PSWC – BAR. (а) График нагрузки-смещения балки с обычными арматурными стержнями, показывающий разрушение, когда напряжение в арматурных стержнях достигло уровня предела текучести. (b) График нагрузки-смещения балки с PSWC-BARS, показывающий разрушение, когда напряжение в арматурных стержнях превысило предел текучести и приблизилось к пределу. Примечание: два графика на (a) и (b) нарисованы в разных масштабах.

Рекомендуемые механические свойства PSWC-BAR для прочных и сейсмостойких бетонных конструкций приведены в таблице 1.

Sl. № (1) Свойство (2) Fe 415 (3) Fe 500 (4) Fe 550 (5)
i) Предел текучести , мин. , Н / мм 2 415,0 500,0 550,0
ii) предел текучести , Макс , Н / мм 2 500.0 600,0 660,0
iii) Y / Y указано отношение 1 1,02–1,2 1,02–1,2 1,02–1,2 9048 Y заданное соотношение 2 ≥ 1,15 – ≤ 1,40 ≥ 1,15 – ≤ 1,40 ≥ 1,15 – ≤ 1,40
v) Относительное удлинение, в процентах, Мин. при расчетной длине 5,65√ A, где A – площадь поперечного сечения испытуемого образца 20.0 16,0 12,0

Таблица 1.

Механические свойства стали в PSWC-BAR.

Примечание: 1) Y / Y указанное соотношение относится к отношению фактического предела текучести к указанному пределу текучести испытательного образца.

2) TS / Y указанное соотношение относится к отношению прочности на разрыв к заданному пределу текучести испытательного образца.

Дополнительное примечание: 1) Сталь должна подходить для сварочных процессов.

Кар [5, 14, 15, 16, 17] много писал о PSWC-BAR, и, воодушевленные многими преимуществами, которые может дать использование PSWC-BAR, студенты разных университетов написали ряд диссертаций. об относительных характеристиках бетонных элементов, армированных PSWC-BAR и обычной арматурой.

5. Связь в железобетоне

Связь между арматурными стержнями и окружающим их бетоном имеет первостепенное значение в контексте железобетона.

Эта связь, при надлежащем развитии, обеспечивает композитную реакцию железобетона за счет эффективной передачи сил между бетоном и арматурой.Любое уменьшение прочности связи ниже определенного уровня приведет к снижению или, в крайних случаях, к полной потере несущей способности построенных конструкций, как это произошло во время землетрясения в Бхудже 26 января 2001 года, когда три здания были усилены. с стержнями, покрытыми эпоксидной смолой, обрушился на 300 километров в Ахмедабаде, Индия (Рисунок 7).

В случае плоских арматурных стержней из мягкой или углеродистой стали, когда они свободны от разрушающего воздействия ребер, а также процессов CTD и TMT, будет существовать химическая связь между раствором в бетоне и твердыми адгезионными продуктами очень высокой прочности. ограниченная коррозия стального материала, как в случае плоских круглых стержней из мягкой стали или, еще лучше, PSWC-BAR, соответствующих гладким круглым стержням класса А из конструкционной стали в индийском стандарте IS 2062 [8], в котором если стержням придается волновая конфигурация (рисунок 10) в конце процесса прокатного стана; Кар [14].

Точно так же PSWC-BAR могут быть выполнены в соответствии с положениями существующих Стандартов / Спецификаций для гладких круглых прутков в других странах. В качестве альтернативы, стандарты могут быть специально подготовлены для PSWC-BAR.

Химическая связь между раствором в бетоне и твердыми и прилипшими продуктами коррозии на поверхности PSWC-BAR развивает сдвигающую способность на границе раздела бетона и арматуры для передачи сил посредством сдвига от бетона к арматуре.

В контексте железобетона это «связка», с которой инженеры были знакомы.

Это должно указывать на то, что с технической точки зрения не может быть «связи» между бетоном и окрашенной поверхностью, например, поверхностью стержня с эпоксидным покрытием (рис. 8), или аналогичным образом между бетоном и стержнем из нержавеющей стали.

Такая же ситуация может возникнуть при появлении рыхлой ржавчины на поверхности арматурных стержней, как в случае ребристых стержней CTD или TMT (рис. 6 (f)), как в IS 1786, которые являются наиболее широко используемыми стержнями в Индии. .

Рисунок 6 (g) показывает, что потеря сцепления сделала арматуру, которая была предусмотрена для требований несущей способности, недостаточной даже в качестве незначительной температурной арматуры, и, таким образом, привела к развитию усадочных трещин по всей толщине при сдвиге. стены, даже несмотря на то, что это был хорошо спроектированный проект, за исключением того, что в соответствии с традиционной практикой в ​​Индии, ребристые стержни, как в IS 1786 [6], используются без необходимой тщательной проверки на «связь», которая установлена ​​в Подразделе 5.6.1 МС 456 [25].

Именно это произошло в случае ребристых стержней TMT на Рисунке 6 (f), даже когда стержни были изготовлены ведущим производителем арматуры и другой продукции из стали в Индии.

«Связать» – это еще не все.

Признано, что производители / продавцы стержней из нержавеющей стали и с эпоксидным покрытием могут не согласиться с предположением об отсутствии «связи» между стержнями из нержавеющей стали или с эпоксидным покрытием и окружающим бетоном.

В отсутствие надежного метода испытаний для измерения «сцепления» или прочности сцепления в случае ребристых стержней инженеры также склонны соглашаться с производителями и продавцами стержней из нержавеющей стали и с эпоксидным покрытием, и они могут даже предположить, что их тесты показали, что прочность сцепления стержней с эпоксидным покрытием составляет шестьдесят или даже восемьдесят процентов от прочности стержней без покрытия.

Наблюдения инженеров могут быть правильными, но их утверждения о «облигации» ошибочны. На то есть разные причины.

Обычно нет «связи» между бетоном и стержнями из нержавеющей стали с эпоксидным покрытием или стержнями из нержавеющей стали (Рисунки 7–9).

Любое сопротивление вытягивающим усилиям в случае ребристых стержней с эпоксидным покрытием или ребристых стержней из нержавеющей стали в основном связано с клиновым действием ребер, залитых в бетон.

В данном контексте соединения, эпоксидное покрытие на стержнях с эпоксидным покрытием, склеенных плавлением, как в IS 13620 [24], ASTM A775 [21], ASTM A934 / A934M [33], ASTM A1055 [23] и аналогичных Стандартах / Спецификации стержней с эпоксидным покрытием в других странах можно рассматривать как «слои красок», как указано в Подразделе 5.6.1 МС 456 [25].

Признавая, что слои красок, таких как рыхлая ржавчина, масло и т. Д., Могут разрушить или, по крайней мере, уменьшить «сцепление», IS 456, основной свод правил по железобетону в Индии, поместил слова предостережения в подраздел 5.6.1 документа. его Раздел 5.6 Армирование гласит: 5.6.1 «Вся арматура должна быть очищена от рыхлой прокатной окалины, рыхлой ржавчины и слоев краски, масла, грязи или любых других веществ, которые могут разрушить или ослабить сцепление. Для очистки арматуры рекомендуется пескоструйная обработка или другая обработка.”

При строительстве из арматурных стержней с эпоксидным покрытием, соединенных плавлением, в Индии или в других странах, пескоструйная обработка или другая обработка не предусмотрены, чтобы соответствовать требованиям, установленным в IS 456 или в любом другом документе, и чтобы гарантировать, что компетентный и адекватная связь между такими стержнями и окружающим бетоном.

Возможно, что, признавая эту реальность, IS 456 в своем Разделе 5.6 Армирование не рассматривал стержни с эпоксидным покрытием, как в IS 13620 [24], или стержни из нержавеющей стали, как в IS 16651 [26], для возможно использование в качестве арматуры в железобетонных конструкциях.

Хотя IS 456, основной индийский стандарт для железобетонных конструкций, не одобряет использование стержней с эпоксидным покрытием, как в IS 13620 [24], и стержней из нержавеющей стали, как в IS 16651 [26], таких стержней, которые не подходят для соединение с бетоном, с сопутствующими недостатками в характеристиках бетонных конструкций, действительно находит применение в железобетонных конструкциях в Индии и других странах.

В серии испытаний, проведенных Вару [32] на тридцати трех железобетонных колоннах в Университете Нирма в Ахмедабаде, Индия, девять колонн были усилены стержнями с эпоксидным покрытием; из которых три колонки были с плоскими круглыми стержнями с эпоксидным покрытием, три колонки были с ребристыми стержнями TMT с эпоксидным покрытием типа IS 1786 [6] и три колонки были с PSWC-BAR с эпоксидным покрытием.

Нет никаких предположений о том, что на PSWC-BAR и обычные гладкие круглые стержни может когда-либо наноситься эпоксидное покрытие для защиты. Но в программе испытаний на эти стержни также было нанесено эпоксидное покрытие, чтобы иметь более полное представление о влиянии покрытия поверхности (см. Подраздел 5.6.1 стандарта IS 456 [25]) на несущую способность и «сцепление» или «сцепление». ».

Подробности можно найти в диссертации Вару [32]. Наблюдения также можно найти в нескольких статьях; Кар [2] и Кар, Дэйв и Вару [30].

Среди других наблюдений было замечено:

  1. В отличие от случаев двадцати четырех колонн с непокрытыми арматурными стержнями разных типов, в области разрушения всех девяти колонн с арматурными стержнями с эпоксидным покрытием имелись четкие указания на отсутствие соединение бетона / бетонного раствора с помощью стержней с эпоксидным покрытием. Типичный случай показан на рисунке 8.

  2. стержни с эпоксидным покрытием привели к выходу из строя колонн при нагрузках, меньших, чем нагрузки, при которых другие стержни аналогичной конструкции, но с стержнями без покрытия того же / аналогичного производства, вышли из строя.Оказалось, что стержни с покрытием не участвовали в распределении нагрузок на колонны; Kar et al. [30].

При отсутствии связки использование стержней из нержавеющей стали с эпоксидным покрытием приведет к ухудшению характеристик железобетонных элементов; Kar et al. [30] и Kar [2], и использование таких стержней может привести к неприемлемым последствиям во время вибрационных нагрузок (Рисунок 10), особенно во время землетрясений (Рисунок 8), как это произошло, когда несколько многоэтажных зданий в Ахмедабаде обрушились на 26 января 2001 года во время землетрясения в Бхудже в 300 км.

Неисправности произошли из-за разделения арматурных стержней с эпоксидным покрытием и окружающего бетона (Рисунок 7).

Это должно быть достаточным доказательством того, что любое заявление о 60–80-процентной «связи» между стержнями с эпоксидным покрытием и бетоном неверно.

Это должно указывать на то, что все бетонные конструкции, которые были построены из арматурных стержней с эпоксидным покрытием, склеенных плавлением, являются подозрительными. Другими словами,

  1. : запас прочности конструкций с ребристыми стержнями с эпоксидным покрытием меньше, чем можно было бы подумать при традиционной конструкции; Кар [2] предложил модификацию существующих методов проектирования, рассматривая «эффективную связь» или «зацепление» вместо того, чтобы предполагать, что существует компетентная «связь» между арматурными стержнями с эпоксидным покрытием и бетоном.

  2. все бетонные конструкции, армированные стержнями с эпоксидным покрытием, остаются особенно уязвимыми к вибрационным нагрузкам, включая землетрясения, о чем свидетельствует разрушение конструкций в Ахмедабаде во время землетрясения в Бхудже 26 января 2001 года.

арматурные стержни с ребрами на поверхности, где имеется определенное сопротивление скольжению, отчасти из-за «сцепления», а отчасти из-за сцепления ребер с окружающим бетоном.С инженерной точки зрения это сопротивление проскальзыванию можно предпочтительно называть «эффективным сцеплением» или «сцеплением», а не «сцеплением».

Таким образом, хотя в контексте железобетона инженеры традиционно использовали только один термин, то есть «связка», и хотя в контексте железобетона, где арматура представляет собой обычный плоский стержень из мягкой стали или углеродистой стали ( На рис. 6 (а)) использование термина «облигация» не должно создавать путаницы, термины «эффективная связь» и «взаимодействие» могут быть более подходящими терминами в случае ребристых стержней (рис. 2 и 6 (b) ) и (c)) и PSWC-BAR (Рисунок 10), ребристые стержни из нержавеющей стали, ребристые стержни с эпоксидным покрытием, стержни, армированные стекловолокном с полимерным покрытием, и т. д.

В случае PSWC-BAR, лишенного ребер или каких-либо других поверхностных элементов, будет «соединение» по всей поверхности, и, кроме того, волновой узор по длине стержня будет обеспечивать физическое сопротивление проскальзывание. Сумма «связи» и «физического сопротивления» в случае PSWC-BAR может быть названа «эффективной связью» или «взаимодействием».

Испытания многочисленных железобетонных балок и колонн с арматурными стержнями разных типов в разных университетах неизменно показывают, что «эффективное сцепление» или «зацепление» является самым высоким в случае PSWC-BAR, что приводит к максимальной нагрузке. – грузоподъемность, а также повышенная пластичность и энергопоглощающая способность на несколько сотен процентов по сравнению с обычными стержнями без волновой конфигурации; Кар [2].

В контексте железобетона, таким образом, должно быть признание «эффективной связи» или «взаимодействия» и четкое понимание «связи».

По схожим причинам использование термина «зацепление», мы надеемся, позволит избежать ложного убеждения в том, что существует связь между стержнями из нержавеющей стали и окружающим бетоном, и, как мы надеемся, предотвратит тип обрушения железобетонных мостов и зданий, который Ахмедабад был свидетелем землетрясения 26 января 2001 г. в 300 км от Бхуджа (рис. 7).

Есть случаи, когда куски бетона падали с настилов мостов, которые были построены из ребристых стержней TMT, как в IS 1786 [6]. На рисунке 9 показан один из таких примеров.

Это должно помочь положить конец использованию не только стержней с обычным эпоксидным покрытием, как в IS 13620 [24], но и стержней, верхний слой которых покрыт эпоксидной смолой, как в ASTM A1055 [23], а также прутки из нержавеющей стали, как в ASTM A955 / A955M [22] и IS 16651 [26], поскольку, в отличие от прутков из низкоуглеродистой стали, прутки из нержавеющей стали не будут образовывать на своей поверхности тонкий слой прочной ржавчины для склеивания с раствор в бетоне.

Кроме того, эти стержни препятствуют комбинированной реакции бетона и закладных стержней, из-за чего даже способность выдерживать статические нагрузки будет меньше, чем те, которые были бы достигнуты на основе традиционных методов проектирования; Kar et al. [30] и Кар [2].

В контексте скрепления, помимо информации, представленной выше, Кар [14] предположил, что в случае ребристых стержней крупные агрегаты могут местами опираться на соседние ребра или напротив них (Рисунок 12), тем самым блокируя соединение раствора с арматуры, а также предотвращение пассивации арматуры в таких изолированных местах.Пустые пространства способствуют возникновению коррозии.

Рисунок 12.

Барьерный эффект ребер, выступов и выступов на поверхности ребристой арматуры из стали, предотвращающий контакт цементного раствора с арматурой.

В своих тестах Mohammed, et al. [34] также наблюдали пустоты под ребристыми стержнями, что привело к более высокой скорости коррозии ребристых стержней, чем в случае гладких стержней.

В Индии или за рубежом принято считать, что использование ребристых стержней обеспечивает необходимое сцепление между такими стержнями и окружающим бетоном.

Хотя наличие ребер на поверхности стержней снижает «сцепление», по сравнению со случаями с гладкими стержнями, наличие ребер на поверхности стержней может в некоторых случаях увеличить «сцепление».

На рисунке 6 (g) представлен случай, когда отсутствие «сцепления» привело к уменьшению «сцепления» между арматурой и окружающим бетоном.

Для начала были предусмотрены ребра на поверхности арматуры из высокопрочной стали с целью увеличения сцепления между арматурой и бетоном.Этот акт обернулся бумерангом, поскольку он привел к ускорению темпов разрушения железобетонных конструкций.

Высокая прочность стали в некоторых случаях достигается либо за счет скручивания стержней до предела текучести в холодном состоянии, либо за счет закалки. Наличие и наличие ребер в сочетании с закручиванием за пределами текучести или закалкой приводят к коррозии с неприемлемо ускоренными темпами на поверхности арматурных стержней; Алексеев [9, 10] и Кар [1, 5, 11, 12, 13, 14, 15, 16, 17] (рис. 6 (б) и (е)), что приводит к уменьшению или полному разрушению «связи». ”(Рисунок 6 (g)).В то время как непосредственный эффект разрушения «связи» виден на Рисунке 6 (g), долгосрочные эффекты видны на Рисунках 3-6 (h) и (i).

Помимо сомнительной «связки», ребристые стержни CTD и TMT, как в IS 1786 [6], предназначенные для использования в качестве арматуры в железобетонных конструкциях, не могут быть разрешены для использования в качестве арматуры, поскольку такие стержни с высокая восприимчивость к коррозии с ускоренными темпами, во многих или в большинстве случаев не пройдёт квалификационные испытания арматурных стержней, которые были установлены в Подразделе 5.6.1 для армирования в IS 456 [25].

Пример можно найти на Рисунке 6 (g), где видно, что при строительстве шести 48–52-этажных зданий на площадке сдвиговые стены, которые в отсутствие колонн были достаточно усилены, развернуты через- усадочные трещины по толщине, расположенные на расстоянии около метра друг от друга в виде чрезмерной рыхлой ржавчины на ребристых стержнях TMT (рис. 6 (f)), препятствовали / разрушали «связь» между бетоном и сильно заржавевшими свежими стержнями.

Посещение строительных площадок показало, что легко заметные сквозные усадочные трещины в новых конструкциях встречаются очень часто.Отсутствие «скрепления» может снизить грузоподъемность таких конструкций.

Стержни, соответствующие стандарту IS 1786, были непригодны для строительства, по крайней мере, в свете требований подраздела 5.6.1 стандарта IS 456.

Перед лицом всех проблем недостаточного «сцепления» в корпусе ребристой арматуры из высокопрочной стали, ребристых стержней с эпоксидным покрытием, ребристых стержней из нержавеющей стали и недопустимо высокой скорости коррозии в арматуре, соответствующей стандарту IS 1786, PSWC-BAR из средне- и высокопрочной стали (таблица 1), в соответствии с IS 2062 [8] или любой другой соответствующий стандарт / спецификация для гладких круглых прутков из углеродистой стали из высокопрочной стали выделяется как единственный пруток из высокопрочной стали, который свободен от разнообразных проблем, присущих всем другим пруткам высокой прочности. стали.

PSWC-BAR, наделенный свойством наилучшего «взаимодействия», т.е. е. «эффективное сцепление» с бетоном также выделяется как единственный стержень, использование которого, помимо увеличения срока службы в несколько раз, увеличивает на несколько сотен процентов пластичность и способность поглощать энергию железобетонной конструкции (рис. 11). ) и Кар [2].

Очевидно, что не было четкого понимания феномена «связи» между арматурой и бетоном, что создает эту «связь», что может повлиять на развитие «связи» и какова ее роль в производительности. из железобетона.

Именно из-за непонимания понятия «связь» и ее значения производители и продавцы арматуры, проектировщики железобетонных конструкций, инженеры-строители и должностные лица BIS и других подобных организаций ставили печать одобрения на ребристая арматура, все эти годы игнорируют реальность, предостережения в учебниках и стандартах, которые гласят что-то вроде: вся арматура должна быть свободна от рыхлой прокатной окалины, рыхлой ржавчины и покрытий красок, масла, грязи или любого другого вещества, которое может разрушить или уменьшить связь.

Именно это полное непонимание многих значений «связи» в сфере железобетона способствовало бесконтрольному использованию ребристых стержней в железобетонных конструкциях все эти годы и, в результате, привело к очень значительным убыткам владельцев собственности. и большой ущерб национальному богатству стран, а также окружающей среде и глобальному климату.

Факты, что (а) ребристые стержни, соответствующие IS 1786 и стандартам / спецификациям на ребристые стержни в других странах, очень склонны к развитию рыхлой ржавчины на поверхности таких стержней (Рисунок 6 (f) ), (b) эта ржавчина может «разрушить или уменьшить связь» между бетоном и арматурой (Рисунок 6 (g)), (c) без надлежащего соединения между арматурой и бетоном не может быть железобетона в его истинном смысле, и (d) рыхлая ржавчина предотвратит любую возможную пассивацию арматуры щелочной водой из пор в бетоне и, таким образом, будет препятствовать защите арматуры от коррозии, если бетонные конструкции не будут иметь поверхностную защиту в виде гидроизоляционной обработки, не утонут в Умы всех тех, кто должен был знать, очевидны из продолжающейся плохой работы конструкций на рисунках 3-6 (h) и (i), а также из бесчисленных других конструкций, которые были и строятся с ребристыми стержнями.

Кар [2] показал, что помимо успеха и неудач, и помимо вопроса долговечности, «эффективное соединение» или «сцепление» между арматурой и окружающим бетоном может влиять на несущую способность, пластичность и способность поглощать энергию. железобетонных элементов.

6. Процентное удлинение арматуры

Процентное удлинение является важной мерой пластичности арматуры, которая может влиять на характеристики арматуры и, в свою очередь, на характеристики бетонных элементов как под нагрузкой, так и под воздействием окружающей среды; Кар [14].Процент удлинения, конечно, очень важное свойство, которое может сильно повлиять на выживаемость железобетонных конструкций во время землетрясений.

Признавая тот факт, что изменение состава материалов и производственных процессов, а также повышение предела текучести арматурных материалов в последние десятилетия, как правило, связаны со снижением относительного удлинения, Спецификации ASTM International и Стандарты BIS позволяют: позволяют использовать арматуру с меньшим процентом удлинения при увеличении предела текучести материала арматуры.

Здесь признается, что существуют определенные различия между измерительной длиной в образцах для испытаний ASTM и BIS. Однако эти различия существенно не влияют на следующие наблюдения относительно удлинения в процентах.

ASTM A615 / A615M [18] от 12 января 2016 г. установил минимальный процент удлинения арматурных стержней для марок 75, 80 и 100, то есть предел текучести 520 МПа, 550 МПа и 690 МПа, до 7 процентов для стержней, имеющих диаметром до 25 мм и даже ниже 6 процентов для арматурных стержней диаметром более 25 мм, тогда как для стержней классов 40 (280 МПа) и 60 (420 МПа) ASTM устанавливает минимальное относительное удлинение в процентах на 12 и 9 соответственно. .

Аналогичным образом, стандарт IS 1786 [6] в поправке № 03 от 19 сентября 2017 г. установил минимальное относительное удлинение в процентах на уровне 10,0, 10,0 и 10,0 для арматуры с пределом текучести 600 МПа, 650 МПа и 700 МПа. в то время как он установил допустимое относительное удлинение от 14,5 до 18,0 для различных разновидностей стержней на 415 МПа и от 12,0 до 16,0 для различных типов стержней на 500 МПа.

Возникает несколько вопросов, а именно:

  1. , если однажды будет признано, что относительное удлинение стального материала для арматуры в процентах является важным и, следовательно, неприкосновенным свойством, которое должно быть установлено для приемлемости арматурных стержней, тогда почему меньше процентное удлинение (как 6 в ASTM A615 / A615M [18] и 10 в IS 1786 [6]) считается допустимым для материалов с более высоким пределом текучести, но не для материалов с меньшим пределом текучести?

  2. или, являются ли свойства относительного удлинения, установленные в Спецификациях / Стандартах, нарушаемыми, а установленные свойства просто представляют собой значения, которых могут достичь определенные производители в случае стержней, которые они производят?

  3. как получается, что когда достижимый (при разумных усилиях) относительное удлинение становится все меньше и меньше с увеличением предела текучести, ASTM A615 / A615M [18] установил такое же удлинение на уровне 7 или 6 процентов для стали с пределом текучести 520 МПа, 550 МПа и 690 МПа?

  4. Если 6-процентное удлинение считается приемлемым для стали 690 МПа, то почему такое низкое процентное удлинение должно быть неприемлемым для арматурных стержней со сталью с более низким пределом текучести?

  5. как получается, что когда достижимый (при разумных усилиях) относительное удлинение становится все меньше и меньше с увеличением предела текучести, IS 1786 [6] установил такое же значение 10 процентов для арматуры с пределом текучести 600 МПа, 650 МПа и 700 МПа?

  6. как получается, что когда ASTM A615 / A615 M [18] находит затруднительным достижение процентного удлинения более 6 для горячекатаных прутков 600 МПа, IS 1786 находит 10-процентное удлинение, достижимое для прутков TMT 700 МПа, когда известно, что по сравнению с процессами горячего проката, как в США, процесс TMT, как в Индии, приводит к упрочнению и снижению пластичности и свойств относительного удлинения?

Необходимо четкое понимание значения процентного удлинения и / или пластичности арматуры в контексте характеристик железобетонных элементов.

Может быть желательно установить, независимо от предела текучести стали, единственное значение, ниже которого процентное удлинение или пластичность неприемлемы для стальной арматуры.

Ввиду того, что практически все конструкции в Индии и во многих других странах должны быть сейсмостойкими, может потребоваться установить достаточно высокое значение для требуемого процентного удлинения или пластичности арматурных стержней.

В этом конфликтном сценарии, с целью минимизации скорости коррозии, а также для повышения пластичности и способности поглощения энергии, PSWC-BAR, соответствующий стандарту IS 2062 и обладающий свойством улучшения «эффективного сцепления» сверх обычного доступная «связка» с минимальным удлинением в процентах 16 рекомендуется в качестве предпочтительной арматуры.Предел текучести будет ограничен максимумом 550 МПа, предпочтительно 500 МПа; Кар [5].

Более подробная информация о развитии и механических свойствах PSWC-BAR, а также помощь в проектировании, чтобы воспользоваться преимуществами мощности PSWC-BAR для увеличения несущей способности, а также пластичности и способности поглощать энергию армированных материалов. бетонные элементы представлены в статье: «Поиск идеальной арматуры для долговечной бетонной конструкции приводит к PSWC-BAR»; Кар [5].

Объявление

8.Резюме

Железобетон – это строительная среда номер один. Помимо прочности, легкости формования и доступности составляющих материалов, армированному бетону помогли безотказные долгосрочные характеристики, т. Е. Долговечность бетонных конструкций, построенных из гладких круглых стержней из мягкой стали с пределом текучести от 250 до 280 МПа. достичь этого положения.

Было высказано предположение, что в контексте железобетона, помимо бетона и арматуры, равного внимания заслуживает «связь» между такой арматурой и окружающим бетоном.

Инженерная практика показывает, что, хотя необходимо четкое понимание понятия «связь» и хотя обеспечение адекватной «связи» является существенной необходимостью, этим почти полностью пренебрегают.

Точно так же важное свойство процентного удлинения или пластичности арматуры не было учтено с должной тщательностью.

Со временем, помимо значительных изменений свойств цемента, составляющего компонента бетона, арматурный стержень (арматура) постепенно менялся с простых круглых стержней из мягкой стали на простые круглые стержни из стали средней прочности (предел текучести около 350 МПа). ), а затем к сегодняшним ребристым арматурным стержням из высокопрочной стали (предел текучести от 415 МПа до примерно 700 МПа).

Использование ребристой арматуры из высокопрочной стали, подверженной ускоренной коррозии, привело к тому, что бетонные конструкции рано пришли в аварийное состояние.

С точки зрения долговечности, следует избегать использования ребристых стержней, таких как IS 1786 в Индии и ASTM A615 / A615M в США, а также других стандартов / спецификаций в других странах.

Высокая подверженность ребристой арматуре коррозии может в некоторых случаях разрушить или уменьшить «связь» между бетоном и ребристой арматурой из высокопрочной стали.

Такие стержни могут не выдерживать проверки на пригодность для использования в качестве стержней для железобетонных конструкций. Было показано, что PSWC-BAR, характеризующийся гладкой поверхностью и волнообразной конфигурацией, является наиболее идеальной арматурой для железобетонных конструкций.

В то время как гладкая поверхность PSWC-BAR гарантирует, что подверженность таких стержней коррозии будет на несколько порядков меньше, чем восприимчивость обычных ребристых стержней из высокопрочной стали, волновая конфигурация PSWC-BAR гарантирует, что «связь» или «зацепление» между такими стержнями и окружающим бетоном не меньше, чем «связь» между ребристыми стержнями и бетоном.

Многочисленные испытания бетонных балок и колонн, армированных PSWC-BAR и ребристых стержней, соответствующих стандарту IS 1786, неизменно показывают, что «эффективное сцепление» или «сцепление» между PSWC-BAR и окружающим бетоном превышает «эффективная связь» между бетоном и ребристой арматурой, соответствующая стандарту IS 1786.

Именно эта большая «эффективная связь» увеличивает несущую способность, пластичность и способность поглощать энергию бетонных элементов, армированных PSWC-BAR.

Использование PSWC-BAR, отличающейся его гладкой поверхностью и конфигурацией волнового типа, без дополнительных усилий и затрат может решить всемирную проблему раннего выхода из строя железобетонных конструкций.

Помимо увеличения срока службы в несколько раз и множества дополнительных преимуществ, таких как значительное снижение стоимости жизненного цикла, использование PSWC-BAR на несколько сотен процентов увеличивает пластичность и способность поглощать энергию изгибных элементов железобетона. Таким образом, это может предотвратить катастрофы во время землетрясений.

Приведены рекомендуемые механические свойства PSWC-BAR для прочных бетонных конструкций.

Принимая во внимание требования к прочности и устойчивости к землетрясениям, предел текучести стали в PSWC-BAR рекомендуется ограничивать до 550 МПа, а предпочтительно до 500 МПа.

Увеличение срока службы бетонных конструкций в несколько раз за счет использования PSWC-BAR вместо обычных ребристых стержней может предотвратить огромные финансовые потери собственников недвижимости и национальной экономики всех стран, а также большой ущерб для населения. окружающей среде и глобальному климату.

Альтернативным способом повышения долговечности железобетонных конструкций является обеспечение за дополнительную плату защиты поверхности в виде гидроизоляционной обработки бетонных конструкций.

арматура – Викисловарь

Содержание

  • 1 Английский
    • 1.1 Этимология 1
      • 1.1.1 Произношение
      • 1.1.2 Существительное
        • 1.1.2.1 Переводы
      • 1.1.3 Глагол
    • 1.2 Этимология 2
      • 1.2.1 Произношение
      • 1.2.2 Глагол
    • 1.3 Анаграммы
  • 2 латиница
    • 2,1 Глагол

Английский [править]

В английской Википедии есть статья на тему: арматура Википедия

Этимология 1 [править]

Смесь арматуры + пруток

Произношение [править]
  • (UK) IPA (ключ) : /ˈɹiː.bɑː(ɹ)/
Существительное [править]

арматура ( счетный и несчетный , множественный стержней )

  1. (счетно) Стальной арматурный стержень в железобетонной конструкции.
  2. (бесчисленное множество) Решетчатая система таких стержней.
Переводы [править]

Стальной арматурный стержень для бетона

  • китайский:
    Мандарин: 鋼筋 (чж), 钢筋 (чж) (гангджин)
  • Чешский: roxor (cs) m (неофициальный)
  • голландский: wapening (nl) f
  • финский: harjateräs (fi) (бар), raudoitus (fi) (сетка)
  • французский: fer à béton m , barre d’armature f
  • Немецкий: Bewehrungsstab m
  • Исландский: kambstál n , steypustyrktarstál n
  • индонезийский: baja tulangan beton
  • Японский: 鉄 筋 (tekkin)
  • Русский: армату́ра (ru) f (armatúra), армату́рный прут m (armatúrnyj prut)
  • шведский: armeringsstång c
  • Тайский: เหล็กเส้น (lèk-sên)
Глагол [править]

арматура ( арматура в единственном числе от третьего лица, простое настоящее арматурных стержней , причастие настоящего времени арматура , простое причастие прошедшего и прошедшего времени арматурная )

  1. (переходный) Для армирования такими стержнями.

Этимология 2 [править]

повторно + бар

Произношение [править]
  • (Великобритания) IPA (ключ) : / ɹiːˈbɑː (ɹ) /
Глагол [править]

арматура ( арматура в единственном числе от третьего лица, простое настоящее арматурных стержней , причастие настоящего времени арматура , простое причастие прошедшего и прошедшего времени арматурная )

  1. (переходный) Снова запретить.
    Позволив незнакомцу войти, она заперла дверь.
  2. (музыка, переходный) Для перераспределения нот партитуры по тактам, например при изменении размера.

Анаграммы [править]

  • Барре, Берра, Рабер, Аберр, Арбер, Барре, Барре, Берра

Глагол [править]

ребар

  1. от первого лица единственного числа несовершенный активный признак reor

Советы по защите и хранению арматурного стержня

Арматурный стержень, широко известный как арматурный стержень, обеспечивает прочность и устойчивость бетонных конструкций.Хотя бетон чрезвычайно прочен, он может потерять свою целостность под действием растягивающих напряжений и привести к растрескиванию и растрескиванию, которые возникают, когда материал начинает отслаиваться и отслаиваться. Арматура помогает предотвратить преждевременное растрескивание и отслаивание бетонных конструкций, поглощая и распределяя напряжение. Однако обычная арматура изготавливается из необработанной закаленной стали и подвержена коррозии.

Использование ржавой арматуры недопустимо при строительстве бетонной конструкции. Это может привести к тому, что инспектор по строительству откажется от работы вашей компании, если ржавчина не будет удалена.Это очевидная проблема для любого, кто работает с арматурой, поэтому крайне важно, чтобы ваши материалы оставались чистыми и не ржавыми.

Производители арматуры производят арматуру различных марок для использования в различных средах. Например, в районах с очень агрессивной атмосферой, таких как прибрежные районы, которые мы обслуживаем, производитель может поставить арматуру из нержавеющей стали Тип 2205, которая имеет более высокую устойчивость к коррозии. В этих ситуациях также можно использовать арматуру без покрытия, коррозионно-стойкую, с эпоксидным покрытием и оцинкованную арматуру.

Независимо от типа арматуры, в которую вы вкладываете средства для своих проектов, ее правильное хранение по-прежнему важно, и мы собрали следующие советы, которые помогут вам в этом.

• Поместите арматурный стержень на приподнятую неметаллическую платформу, например на деревянные поддоны. И земля, и бетонные поверхности впитывают влагу и могут вызвать ржавчину.
• Накройте арматурный стержень толстым защитным брезентом и закрепите его шлакоблоками (или чем-то подобным тяжелым) по углам и краям.Вы хотите минимизировать воздействие элементов на арматурный стержень.
• При использовании оцинкованной арматуры избегайте контакта с непокрытой арматурой и чрезмерного воздействия на деревянные материалы, которые могут испачкать ее поверхность. Мы рекомендуем использовать неметаллическую платформу другого типа.
• При использовании арматуры из нержавеющей стали избегайте контакта с арматурой из углеродистой стали или другими черными (железными) материалами. Если это неизбежно, убедитесь, что арматурный стержень из нержавеющей стали размещен поверх других материалов.

Когда пришло время закончить день и отправиться домой, лучший способ предотвратить коррозию – это унести арматуру в помещении.Хотя мы знаем, что это часто легче сказать, чем сделать, это обеспечит готовность ваших материалов к использованию и не потребуется дополнительное время для их очистки и удаления скопившейся ржавчины. Помните, что строительные строительные материалы, находящиеся в плохом состоянии, такие как ржавая арматура, не могут быть одобрены строительным инспектором. Кроме того, имейте в виду, что в регионах с высокой влажностью и повышенной вероятностью дождя или снега, таких как Пенсильвания, Нью-Джерси, Делавэр и Мэриленд, повышается риск возникновения ржавчины.

Если вы ищете решения для хранения в помещении, позвоните нам в компанию Thackray Crane Rental, Inc. Мы предлагаем складские помещения с прицепом для тягача и железнодорожным транспортом. Наши крытые склады с климат-контролем удобно расположены в зонах обслуживания и обеспечивают безопасность, видеонаблюдение и круглосуточный удобный доступ. Чтобы вам было еще проще принять решение, мы обладаем более чем 60-летним опытом работы в сфере логистики и транспортной поддержки, которые специализируются на синхронизации доставки.Мы позаботимся о том, чтобы ваши материалы попали на место работы, когда они вам понадобятся, в том состоянии, в котором они вам нужны.

Если вам нужна помощь в хранении в MD, PA, NJ или DE, мы можем помочь. Благодаря нашему обширному опыту и целеустремленности мы можем удовлетворить ваши потребности и сохранить ваши материалы в целости и сохранности. У нас также есть складские площадки для тяжелой промышленности на открытом воздухе для хранения вашей тяжелой техники и полуприцепов.

Доверьтесь Thackray, и вы не будете разочарованы!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
