Арматура для фундамента: выбираем правильно

Основой крепости и долговечности любой постройки является фундамент. И не просто фундамент, а надёжный и прочный, способный выдержать планируемые нагрузки и противостоять природным катаклизмам. На его качество влияют, во-первых, тип выбранного основания и марка бетона; во-вторых, хорошая гидро- и теплоизоляция, наличие дренажной системы и отмостки; в-третьих, правильное армирование фундамента.

Что такое армирование и для чего оно нужно

Армирование — метод увеличения мощности основного материала. Залили фундамент бетонным раствором — получили бетонную конструкцию. А вот насколько она будет прочной и какой вес способна выдержать, зависит от марки бетона, его качества, глубины фундамента и т. д.

Колизей, например, простоял века, причём в сейсмоопасной зоне, пока не был разрушен и то в основном благодаря человеческому фактору. А ведь об армировании тогда даже не слышали. Но там и фундамент был, по исследованиям археологов, уникальным бетонным монолитом толщиной 13 м и глубиной 9 м. Естественно, он мог выдерживать такую махину тысячелетиями.

Фундамент Колизея — бетонный монолит глубиной 9 м и толщиной 13 м, поэтому он выдерживает огромный вес тысячелетиями

Но мы такие фундаменты не возводим, иначе строительство обойдётся в кругленькую сумму. Поэтому с развитием металлургии в строительной отрасли начали применять более простые и эффективные инженерные решения — заливать бетонный раствор на металлический (арматурный) каркас, то есть делать армирование. В результате получалось уже не просто бетонное основание, а железобетонное. Более прочное, надёжное, долговечное, способное выдержать намного бóльшие нагрузки.

Ведь сам бетон — неэластичный материал и под влиянием неровной нагрузки или сил морозного пучения чисто бетонный фундамент начнёт деформироваться. А заложенная внутри арматурная сталь возьмёт практически всю нагрузку на себя.

Делать армирование необязательно, но отказ от использования арматуры непременно должен обосновываться конструкторскими расчётами и целесообразностью, а не одним желанием сэкономить. Да и в таких случаях нужно учитывать ряд факторов — особенности грунта, глубину промерзания, уровень подземных вод и прочее.

Обойтись без армирования допустимо при возведении строений на скальных грунтах и крупнообломочных, непучинистых песчаных, которые сами имеют хорошие несущие показатели.

Зачастую не армируют фундамент при сооружении лёгких конструкций из рубленых брёвен, деревянного бруса, щитовых домов.

При возведении лёгких деревянных строений иногда армирование фундамента делать не обязательно

Но это, пожалуй, и всё, а в остальных случаях армирование фундамента не только нужно, а неизбежно.

Арматура для фундамента и её виды

Производство фундаментной арматуры основано на использовании стали класса Ат400С– Ат1200С. Но в последнее время в гражданском строительстве пластиковые изделия активно вытесняют своих стальных собратьев, т. к. ничуть не уступают металлу по основным свойствам, но дешевле, да и работать с ними гораздо удобнее. Для пластиковых стержней используют стеклянное волокно, углеродное и базальтовое.

Арматура классифицируется по следующим признакам:

  • по мануфактуре: пластиковая (композитная) и стальная;
  • по способу производства: горячекатаная стержневая, пряди и канаты арматурные, круглая проволочная холоднотянутая;
  • по использованию в конструкции: напрягаемая и ненапрягаемая;
  • по виду профиля: арматурные штифты квадратные и круглые, гладкоповерхностные и рифлёные. Последние имеют круглое сечение и два долевых ребра, что обеспечивает добавочную жёсткость при сцеплении с бетоном, а значит бóльшую прочность строению в целом;
  • по предназначению: распределительная — для равномерного распределения тяжести, рабочая — для снижения нагрузочной мощности и монтажная — для поддержания в нужном положении стальных прутов при бетонировании;
  • по способу сборки: штучная арматура, арматурные каркасы и сетки.

Рифлёную (ребристую) арматуру используют при создании продольных верхних и нижних звеньев арматурного остова, куда припадает самая большая нагрузка.

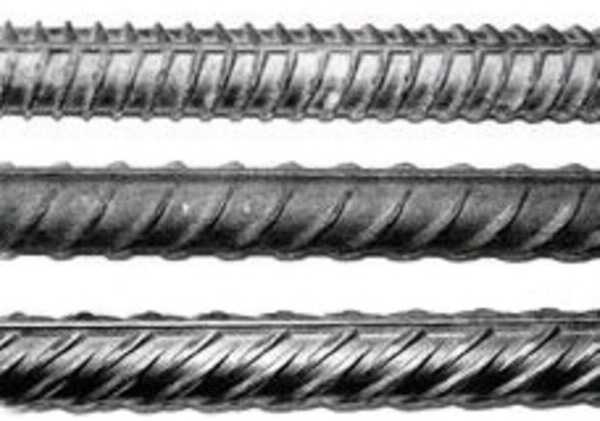

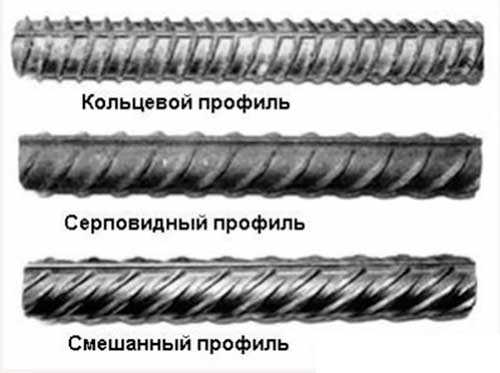

Металлическая рифлёная арматура имеет разные профили: кольцевой (верхний), серповидный (средний) и смешанный (нижний)

Множественные поперечные прутья могут быть меньшей толщины и с гладкой поверхностью.

Стальная арматура А1 12 мм — это прутки круглого сечения, гладко поверхностные, которые широко востребованы практично в каждом современном строительстве. Широкий спектр применения делает её незаменимым и универсальным строительным материалом

Изделия с квадратным сечением (5–200 мм) применяют при формировании угловых опор, но чаще при сооружении разнообразных заборов.

Любой тип арматуры имеет свой запас прочности, тем не менее все они должны соответствовать предъявляемым к ним требованиям ГОСТ, куда входят:

  • хорошая сцепка с бетоном;
  • повышенная эластичность и крепость;
  • устойчивость к коррозии;
  • высокий коэффициент прочностной усталости.

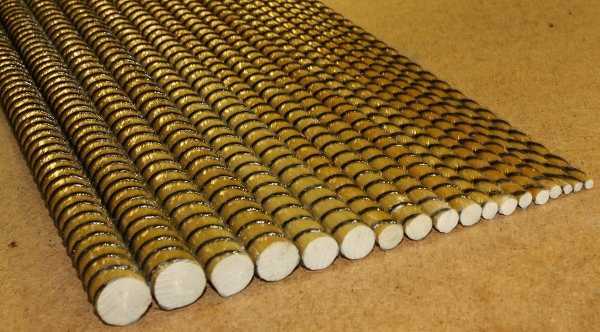

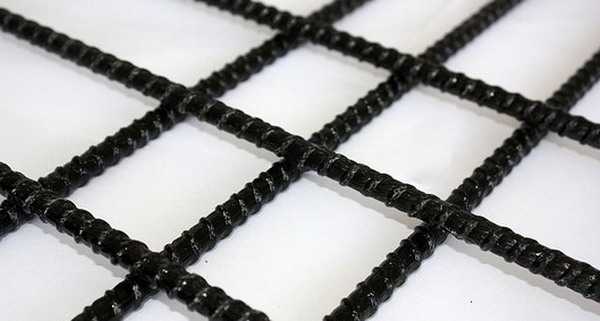

Пластиковая фундаментная арматура

Основным исходным сырьём для изготовления пластиковой арматуры служат минеральные волокна, а связующими элементами — полимеры на основании эпоксидной смолы. Так же, как и стальная, она проходит жёсткий контроль по проверке качества сырья, на соответствие типовым размерам и параметрам использования, с подтверждением точности процесса производства.

Композитные каркасы, прошедшие проверку, имеют необходимые характеристики:

  • экологичность: пластиковые стержни весьма востребованы при постройке эко-домов;
  • маленький удельный вес и отсутствие привязки к стандартным размерам;
  • стойкость к электромагнитным волнам;
  • долговечность: нормативный срок эксплуатации превышает 80 лет;
  • отличное сопротивление коррозии и действию агрессивной среды, что даёт возможность использовать пластиковую арматуру в любых почвах;
  • низкая теплопроводность: хорошая морозоустойчивость в отличие от металлических прутьев, которые в зданиях с бетонной основой и стенами могут создавать так называемые температурные мостики (потери тепла), что потребует дополнительного утепления фундамента;
  • отсутствие швов;
  • способствуют наилучшему застыванию бетонного раствора благодаря одинаковому коэффициенту теплового расширения;
  • предел прочности пластиковой арматуры выше в 2–3 раза, чем металлической, что позволяет приобретать изделия меньшего диаметра, экономя на строительстве.

Пластиковая арматура сегодня вытесняет стальную благодаря своему малому весу, низкой стоимости, удобной транспортировке и простоте в работе

Но вместе с преимуществами пластмассовые арматурные стержни имеют и свои недостатки:

  • чётко ограниченная узконаправленная сфера применения, где пластиковые арматурные стержни проявляют свои лучшие свойства; использование вне этих рамок будет менее результативным;
  • низкий коэффициент изгиба, почти в 4 раза ниже, чем у стальной арматуры, т. е. придать нужный изгиб на стройплощадке пластмассовым элементам нельзя, придётся заказывать изделия нужной формы;
  • их нельзя сваривать, а как раз сварное крепление более надёжное, хотя уже нашли решение — ещё на стадии производства во внутреннюю часть некоторых видов пластиковой арматуры впаивают стальную трубу, что позволяет применить электросварку.

Суммируя все преимущества и недостатки, учитывая постоянное удорожание сталепроката, можно сказать, что выбор композитной фундаментной арматуры вполне обоснован экономической рентабельностью.

Особенности стеклопластиковой арматуры

Это схема склеивания волокон стеклоровинга с помощью полимерных связующих. Используется для армирования бетонных конструкций. Стеклопластиковая фундаментная арматура, бесспорно, является лидером продаж, благодаря уникальным свойствам и доступности для рядовых застройщиков:

  • абсолютный диэлектрик;
  • отличается удивительной лёгкостью, устойчивостью к истиранию, воздействию щелочей и кислот;
  • стоимость её намного ниже стальной арматуры и ниже базальтопластиковой, хотя обладает она не менее высокими качествами, разве что лишь чуть-чуть уступает последней по устойчивости к коррозии.
Особенности базальтопластиковой арматуры

Производится на основе волокон базальтовых и полимерных связующих материалов. Отличается долговечностью и необыкновенной прочностью. Выпускается в виде стержней Ø 4–16 мм, с характерной спиралевидной рельефностью.

Базальтопластиковая арматура имеет множество преимуществ в сравнении со стальной, в результате чего применение её становится наиболее выгодным по целому ряду факторов: надёжность, лёгкость, простота в доставке и монтаже

Высокие механико-технические показатели дают возможность её использования в широком диапазоне: для ремонта, реставрации, переделки и строительства как частных проектов, так и объектов массового назначения.

Базальтовая арматура дороже других пластиковых аналогов, но обусловлено это высокой стоимостью исходного сырья — экологически чистого природного базальта, в состав которого входит титаномагнетит.

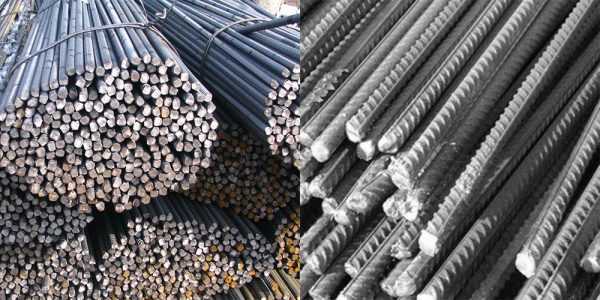

Стальная фундаментная арматура

Классика вне времени — так можно назвать традиционную стальную арматуру. Самые распространённые её виды производятся из стального проката М35ГС и М25ГС, диаметр таких арматурных стержней колеблется в пределах 10–40 мм, длина 5,3–12 м. Если нужна арматура нестандартных размеров, то её изготавливают по заказу.

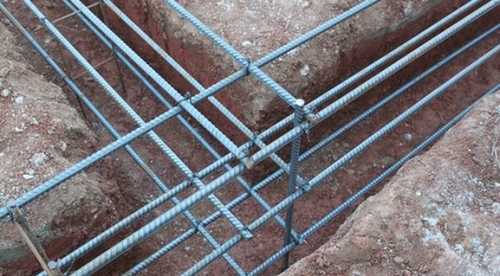

Стальные стержни используются для ленточного каркаса

Основные достоинства стальных изделий:

  • надёжность, проверенная годами;
  • стойкость к большим нагрузкам;
  • стальные составляющие можно просто связывать проволокой или использовать сварку, что значительно увеличит прочность соединения каркаса или сетки;
  • отличная электропроводимость (в отличие от пластиковых изделий) — при больших уличных морозах есть возможность пустить ток через каркас для прогрева бетона.

Из недостатков стоит отметить:

  • подверженность коррозии. Конечно же, есть изделия из коррозиестойкой стали, но они дорогие, поэтому используются крайне редко;
  • немалый вес, до 10 раз тяжелее аналогичной пластмассовой;
  • высокая теплопроводность;
  • продаётся только определённой длины, поэтому транспортные расходы выше, чем при закупке композитной арматуры, которая реализуется отрезками и в бухтах;
  • невозможность использования на некоторых строительных объектах (например, лечебно-диагностических, где используются аппараты МРТ, очень чувствительные к воздействию полей, создаваемых металлами).

Возможно, традиционный путь порой не самый лучший, но опытные строители отмечают «резиновые» особенности композитной арматуры, особенно стеклопластиковой — её способность растягиваться при изгибе, предоставляя, таким образом, бетону самому работать на растяжение. Он же с этим справляется не лучшим образом. Так что решайте сами, заслуживают ли новинки вашего доверия или оптимальнее вечная классика.

Другие виды фундаментной арматуры

В качестве сырья для арматуры подойдёт любой состав, устойчивый к изгибающим нагрузкам. Сейчас строители охотно используют фибровые волокна вместо арматурных штифтов.

Это модификация старого способа упрочнения строительных смесей, в которые когда-то добавляли шерсть, солому или камыш. Современные фибровые волокна изготавливаются из стекловолокна, низкоуглеродистой марки стали, полиамида и полипропилена.

Армированный таким методом бетон устойчив к истиранию, резким колебаниям температур, вибрации. Имеет высокую плотность, немалую прочность на изгиб и растяжение, не даёт усадочных трещин.

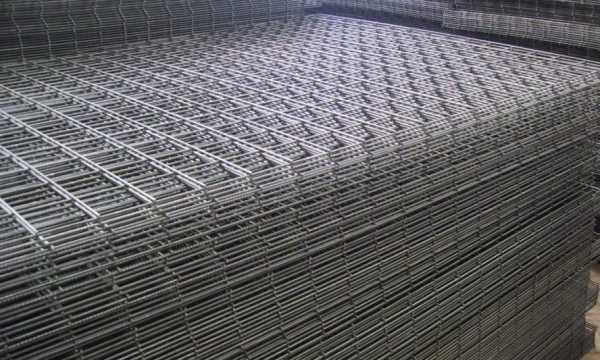

Сетка для заливки фундамента

Арматурная сетка — важный элемент армирования фундамента. Предназначена для укрепления кирпичной или блочной кладки и армирования бетонных блоков. В её функции входят:

  • препятствие деформации из-за неровных нагрузок;
  • принятие на себя растягивающих усилий;
  • сохранение формы конструкции и недопущение усадок.

Для чего нужна армирующая сетка

Это силовая опора для фундамента, без которой он будет недолговечным. Под действием жары, морозов, снегов, дождей, ультрафиолета, пучения, колебаний почвы и т. д. бетон со временем начнёт разрушаться, а вместе с ним и всё строение. Чтобы этого избежать, перед заливкой формы бетонным раствором внутрь закладывают армирующую сетку.

Арматурная сетка — силовая опора фундамента

При её создании нужно правильно выбрать сечение, шаг между поперечными выступами и высоту выступа.

Специалисты советуют при изготовлении армирующей сетки придерживаться следующих параметров:

  • не использовать арматурные обрезки, поскольку стыковка производится внахлёст, и при большом объёме соединений это приведёт не к экономии, а к перерасходу материала;
  • ячейки между арматурными прутьями желательно делать Ø 150–250 мм;
  • креплений должно быть не меньше половины объёма всех пересечений;
  • сваривать можно арматуру с пометкой «С», остальную лишь вязать.

Чем вязать арматурную сетку

Чаще всего делают связку пластиковыми хомутами или проволокой (мягкой, Ø 1,1–1,5 мм, заранее нарезанной кусками длиной 10–20 см).

Вязать пластиковыми хомутами быстрее, легче и удобнее проволоки, но ненадёжнее. При морозе они могут трескаться, поэтому в зимнее время хомуты не рекомендуется использовать. Они хороши для лёгких построек или для связки композитной арматуры.

Видео: простые советы как быстро и легко связать арматурный каркас хомутами

Способы крепления стыков

Для вязки сетки проволокой понадобятся инструменты:

  • кусачки небольшие и плоскогубцы;
  • сделанные самостоятельно или покупные крючки определённой формы;
  • пистолет вязальный.

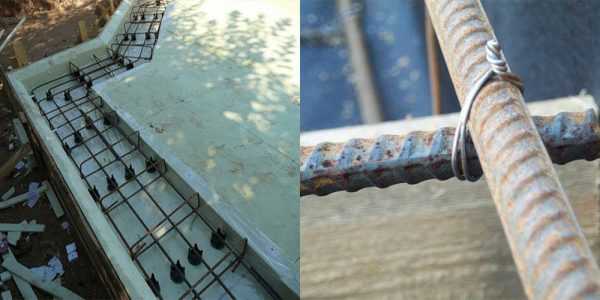

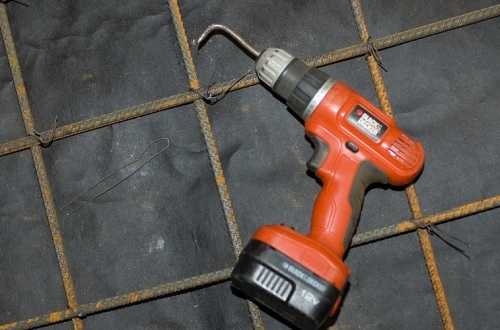

Самый простой способ вязки — сложенная вдвое проволока заводится снизу в зонах пересечения. Её концы закручиваются плоскогубцами или кусачками и загибаются поближе к сетке.

Крепление крючками делается аналогично. Разница в том, что в точках загиба делают петлю и заводят в неё крючок. Затем свободными концами обхватывают стык, перегибая за петлю с крючком, и, вращая до упора, фиксируют соединение.

При больших объёмах понадобится вязальный пистолет, что значительно ускорит рабочий процесс, поскольку соединение происходит мгновенно.

С помощью вязального пистолета делают соединения поперечных и продольных штифтов при больших объёмах. К сожалению в труднодоступных местах его использовать невозможно

Армирование фундамента своими руками

Бетон устойчив лишь к определённым видам нагрузок. Самостоятельно он не переносит изломов и растяжений. Чтобы увеличить его сопротивляемость именно к таким нагрузкам, проводится горизонтальное или вертикальное армирование:

  • горизонтальное армирование покрывает нажим на фундамент от веса строения и встречное ему давление грунта;
  • вертикальное усиливает углы и те части фундамента, на которые приходится боковой напор.

Максимальный результат достигается при одновременном использовании этих технологий.

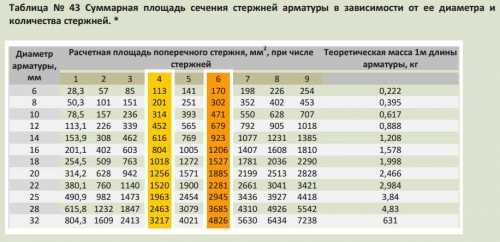

Параметры арматуры для фундамента

Если вы будете делать армирование фундамента самостоятельно, то вначале определитесь с классом арматурных прутков и подходящим диаметром относительно полагаемой нагрузки, сложности грунта и разновидности фундамента.

Арматуру тоньше 10 мм, как правило, для укрепления фундамента не используют. При возведении лёгких деревянных построек, если делают армирование, то стержнями от Ø10 мм, а при постройке тяжёлых зданий или на пучинистом грунте не меньше Ø15–17 мм.

При средних размерах постройки на нейтральном грунте для усиления свайного основания используют арматуру Ø 10 мм, ленточного Ø 12 мм, а для плитного Ø 14 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунта и массы здания

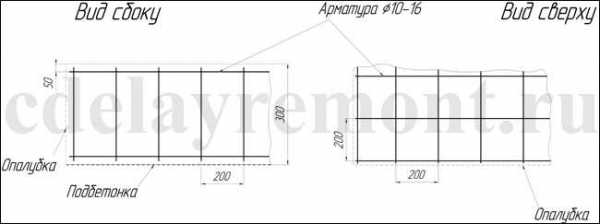

Шаг укладки арматуры

Размер шага рассчитывается по типу основания и сложности почвы.

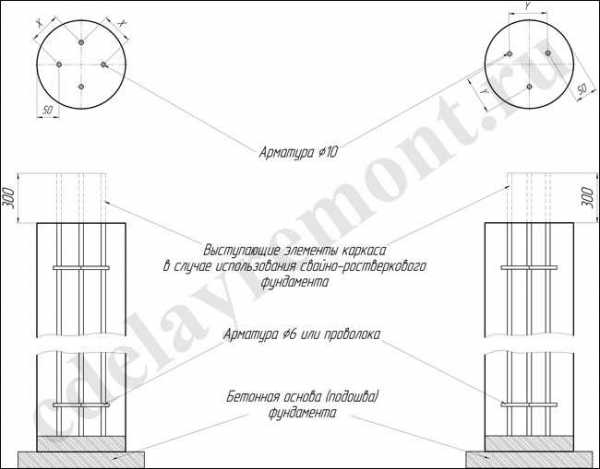

При армировании столбчатой свайной основы ориентируются на диаметр фундаментных столбов. Очень важно выдержать расстояние от столба до арматуры, чтобы оно было не меньше 5 см. Горизонтальные направляющие укладывают в полуметре друг от друга.

В ленточных основаниях, где ключевая нагрузка приходится на горизонтальные составляющие, их укладывают по две снизу и сверху при стандартной ширине 30–40 см. Если ленты шире, то используют в каждом ряду 3–4 арматурных штифта. Обычно делают два горизонтальных ряда (отступая на 5 см от верхнего края и на столько же от нижнего). Соединяют шагом в 30–50 см секущими прутками.

Для фундамента плитного шаг меняется в пределах 20–30 см (чем увесистее здание и сложнее сама почва, тем шаг делают меньше).

Соединение арматуры

Есть два основных способа соединения поперечных составных частей каркаса и продольных: использование сварки и вязка арматурной проволокой.

Соединение сваркой делается быстро, однако в местах сваривания металл под действием высокой температуры становится более хрупким и подверженным коррозии, что очень плохо при укладке в бетон. А также точечное сварное соединение легко сломать при заливке раствора и утрамбовке.

Сварочное соединение делается быстро, но металл в местах сваривания становится более хрупким

Кроме того, сварное соединение каркаса довольно прочное, но само основание лишено подвижности, и не способно реагировать на колебание грунта. Это создаст дополнительное напряжение в бетоне и его растрескивание со временем.

Поэтому на сыпучих и пучинистых почвах лучше делать вязку проволокой. Вручную или с помощью облегчающих процесс механизмов по такой же схеме, как и вязка армирующей сетки, описанная выше.

Имеется ещё один вид соединения — резьбовое, но используется оно в частном домостроении крайне редко из-за необходимости наличия специального оборудования для нарезки резьбы и умения это сделать правильно.

Соединение арматуры с помощью резьбы, несмотря на свои хорошие показатели, редко используется частными застройщиками, поскольку предполагает наличие специального оборудования и определённых навыков

При этом такое соединение имеет свои достоинства:

  • достигается равномерность соединения;
  • упрощается контроль качества стыков;
  • ускоряются работы по изготовлению каркаса.

Не используйте хомуты пластиковые для соединения стальной арматуры. Они не выдержат нагрузки при заливке, особенно если заливают раствор при низкой температуре.

Расчёт количества арматуры для разных фундаментов

При расчёте следует учесть, что количество армирующего материала зависит от типа основания и его размеров, а также от сложности грунта (чем состав почвы сложнее, тем больший объём арматуры понадобится).

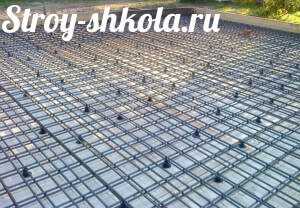

Плитные основания

Понять методику расчёта лучше на примере.

Исходные данные: основание дома 7х5 м, плита перекрытия толщиной 30 см, возьмём шаг 20х20 см. Будем делать 2 армированных пояса (нижний пояс и верхний) и связывать их отвесными прутками.

  1. Рассчитываем, сколько арматурных прутков потребуется для укладки вдоль основания — 7 м : 20 см = 35 штук.
  2. Вычисляем, сколько арматурных прутков потребуется для укладки поперёк основания — 5 м : 20 см = 25 штук.
  3. Делаем подсчёт общего количества арматурных штифтов для создания двух горизонтальных поясов — 35 х 7 м + 25 х 5 м = 370 х 2 = 740 м + маленький резерв на соединение. Итого, нужно 750 м погонных ребристого прутка.
  4. Высчитываем, сколько понадобится арматурных стержней для отвесных стоек. Их количество, равное точкам пересечения — 35 х 25 = 875 штук. Высоту стоек нужно делать меньше на 10 см от толщины нашей плиты (по 5 см для отступа снизу и сверху). Значит — 875 х 20 см = 175 м погонных арматуры необходимо для вертикальных (отвесных) стоек. Округляем результат до 180 м.

Всего для усиления плитного фундамента размером 7х5 м надо закупить 920 м (740 м + 180 м) рифлёного прутка и около 1100 м проволоки для соединения.

Проволоку считают исходя из следующего:

  • соединяют вначале все составные части нижнего пояса;
  • в зонах соединения ставят отвесные стойки и перевязывают;
  • затем делают привязку верхнего пояса к нижнему, устанавливая прежде долевую арматуру, а затем секущую.

Получается, что обвязка в каждом месте пересечения делается дважды. С учётом того, что для крепления вязкой в одной точке потребуется 25–50 см проволоки (в зависимости от диаметра арматуры), считаем её количество — 875 х 30 см (взято в среднем на 1 точку) х 2 = 525 м для обвязки одного пояса. Умножаем надвое и получаем 1050 м. Округляем до 1100 м.

Для ленточных и плитных оснований расчёт выполняется аналогично с учётом их конструктивных особенностей.

Видео: как рассчитать расход арматуры и сделать армокаркас для бетонирования

Расчёт стоимости арматуры для фундамента

Исходя из того, что армирующие составляющие чаще продают в килограммах, расчётное количество материала в погонных метрах нужно перевести в массу. Поинтересуйтесь у продавца, сколько весит один метр погонный нужной вам арматуры и какова стоимость 1 кг (или тонны). Перемножив расчётный метраж на цену и вес, узнаете стоимость необходимого для армирования основания материала.

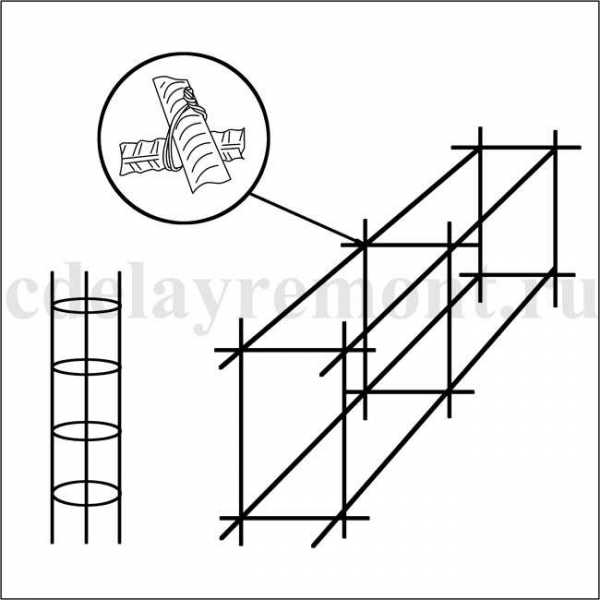

Технология укладки арматуры

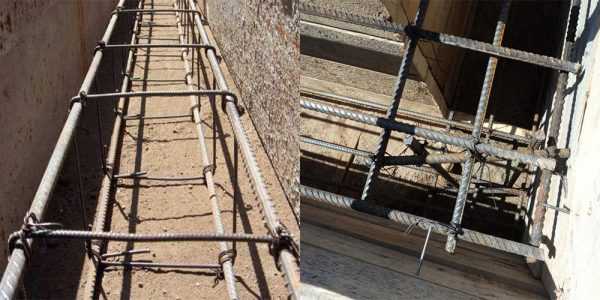

Опишем методику армирования наиболее распространённого ленточного фундамента. Изготавливать армирующий каркас можно прямо в опалубке или поблизости на незанятом участке. Первый вариант предпочтительней, он даёт возможность контролировать правильность проведения работ. Но зато второй вариант проще, особенно если собирать остов самостоятельно.

  1. Приподнять до 5–7 см дно траншеи, используя кирпичи или плоские камни, на которые затем укладываются продольные арматурные штифты (ребристые).
  2. Сделать из гладкого прутка меньшего диаметра поперечины и положить их с выбранным шагом (не больше 60 см).
  3. Закрепить вертикальные стойки к продольным пруткам.
  4. Привязать арматурные компоненты верхнего пояса и зафиксировать на них пересекающие арматурные прутки.
  5. Уложить на дно траншеи готовые составляющие каркаса и связать долевые части внахлёст.

Второй и третий пункты можно заменить, если использовать единые хомуты, которые выполняют функции как поперечной арматуры, так и отвесной связки. Располагать их нужно на расстоянии шага равного 3/8 от высоты основания (но не ближе чем 25 см друг от друга).

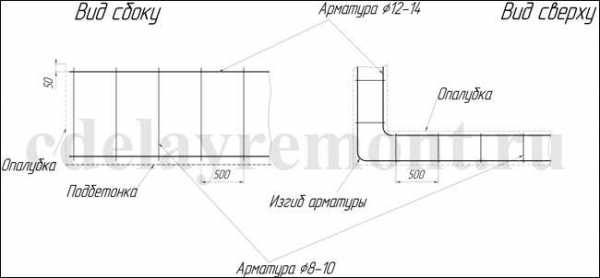

Важно при армировании фундамента точно укрепить углы.

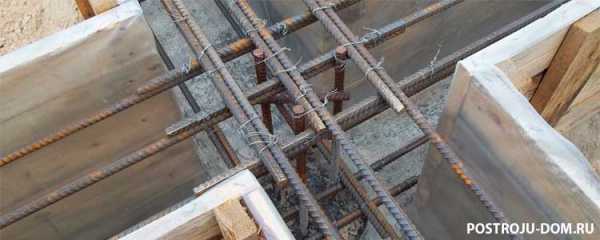

  1. Выгнутую под углом 90° арматуру в точке излома привязать к отвесной стойке.
  2. Затем концы арматурного штифта, которые находятся на соседних стенах, связать с прямыми отрезками внахлёст. Величина нахлёста равна сорока диаметрам самого прутка.
  3. Установить прутки с шагом вдвое меньшим, чем при увязке поясов на прямых участках.

Чтобы исключить возможное разрушение армирующего каркаса необходимо все его звенья надёжно изолировать слоем бетона. Для этого нужно проследить за тем, чтобы края арматуры не выходили за пределы фундамента и находились на расстоянии не меньше полуметра от земли и стен опалубки.

Видео: укладка арматуры в ленточный фундамент

Выбор арматуры зависит от массивности сооружения, вида грунта на участке, типа используемого фундамента и бетона. Правильно подобрав арматуру и рассчитав её количество и стоимость, можно своими руками создать надёжный армированный фундамент, который прослужит долгие годы.

kakpostroit.su

Установка арматуры под фундамент | Строительный портал

Каждый застройщик хочет, чтобы здание любого назначения радовало своим долгим сроком эксплуатации. За устойчивость и надежность строения отвечает фундамент. Поэтому к его обустройству предъявляется особое внимание. Основными составляющими основания является бетон и арматура. Последний элемент играет важную роль. Ведь именно он придает бетонной смеси прочностные характеристики. Без использования армирования дом начнет проседать и крениться. В худшем случае произойдет разрушение стен. В статье речь пойдет  том, как правильно установить арматуру под фундамент.

Содержание:

  1. Разнообразие арматуры под фундамент
  2. Диаметр арматуры
  3. Расчет арматуры под фундамент
  4. Устройство арматуры под фундамент
  5. Несколько полезных советов
  6. Арматура под фундамент своими руками. Этапы работ

Разнообразие арматуры под фундамент

Стальная арматура под фундамент
  • Традиционно для упрочнения любого типа фундамента применяют металлические прутья из низкоуглеродистой стали. Этот продукт металлопроката представляет собой изделие круглого сечения с гладкой или рифленой поверхностью.
  • При производстве используется холоднокатаная и горячекатаная технология. Последний вариант как раз и позволяет выпускать стержни для формирования монолитных бетонных конструкций.

Арматура под фундамент фото

  • Металлические изделия с маркировкой от А2 до А6 имеют периодический профиль. Эти стержни рекомендованы для таких работ как обустройство основания при строительстве домов. Гладкие прутья используются лишь как вспомогательные элементы.
  • Арматура прекрасно выдерживает как продольные, так и поперечные нагрузки. Ее расположение в каркасе позволяет правильно распределять силу динамических нагрузок и предотвращать появление трещин в конструкции.
Композитная арматура под фундамент
  • На рынке представлен относительно новый вид изделий для армирования – композитные стержни. Их применение не столь распространено на постсоветском пространстве, чем скажем в той же Америке или Японии.

2

  • Для изготовления прутьев используют стеклопластик или базальтовое волокно. Последний вариант характеризуется повышенной прочностью, но и стоимость данной  арматуры под фундамент стоимость  дороже стеклопластикового аналога.
  • Такие изделия подходят для напряженного, ненапряженного и преднапряженного армирования различных конструкций. Выпуск продукции осуществляется в бухтах или стержнями. Они, как и изделия металлопроката, могут иметь периодический и гладкий профиль.

Традиции или новаторство

Для того, чтобы определиться в выборе между металлическими и композитными изделиями, можно сравнить их положительные качества и обратить внимание на минусы.

Плюсы установки металлической арматуры под фундамент

  • Упругость. Таким стержням можно придать любую форму прямо на строительной площадке.
  • Возможность проведения сварных работ. Соорудить каркас под заданные размеры не составит труда.
  • Огнестойкость. Изделия не деформируются и не теряют своих первоначальных характеристик даже под длительным воздействием открытого огня.
  • Доступность. Приобрести изделия металлопроката легко вне зависимости от региона страны.

Плюсы композитных стержней

  • Малый вес, что позволяет снизить дополнительную нагрузку на фундамент. Следовательно, и транспортировка изделий и погрузочно-разгрузочные работы проводятся без затруднений.

  • Не подверженность воздействию коррозии, щелочи, солей и кислот.
  • Низкая теплопроводность, а значит отсутствие мостиков холода.
  • Долгий срок службы от 50 до 100 лет.

Минусы металлических стержней

  • Подверженность разрушения от коррозионных процессов.
  • Значительный вес. В некоторых случаях данный фактор имеет решительное значение.

Минусы композитных стержней

  • Высокий модуль упругости. Чтобы создать криволинейный элемент необходимо обратиться в производственный цех.
  • Невысокий уровень огнестойкости. Конечно, это не поддерживающий горение материал, однако под воздействием высоких температур стержень размягчается, что негативно сказывается на прочности конструкции.

Выбор между этими материалами остается за застройщиком. Что касается цены арматуры на фундамент, то разница здесь не существенна. Учитывая стоимость продукции, транспортировку, затраты на установку – сэкономить за счет какого-либо вида арматуры не получится.

Диаметр арматуры

Требуемая прочность фундамента достигается за счет бетонной марки и правильно подобранного диаметра стержней. Самым надежным, но и более затратным вариантом послужит продукция с максимально возможным диаметром.

  • Обычно для работ подбираются прутья толщиной 8-12 мм. Данного показателя вполне достаточно для возведения строений с высокой степенью нагрузки. Но если планируется обустройство основы на небольшой глубине, то такой перерасход материала не обоснован.

  • При расчетах можно руководствоваться следующей пропорцией: сечение арматуры должно быть равно 0,1% от площади фундамента.
  • Одним из рациональных способов является подбор толщины арматуры исходя из ее расположения. Для продольного расположения берутся изделия диаметром в 10 мм при максимальной длине 3 м. В таком случае поперечные пруты могут иметь диаметр 6-8 мм.
  • Если планируется использовать арматуру большей длины, то есть свыше 3-х м, то тогда рекомендуемый диаметр будет равен 12 мм. Следовательно, поперечно расположенные стержни могут быть толщиной 8-10 мм.
  • Касательно композитных материалов следует сказать, что диаметр стеклопластиковых прутьев равный 6-8 мм аналогичен диаметру металлопрокатной продукции в 8-12 мм соответственно. Для замены стальных прутьев толщиной 6-8 мм композитным материалом берутся изделия диаметром 4-6 мм.

Расчет арматуры под фундамент

Чтобы не пришлось приостанавливать строительство при нехватке армирующего материала, а заодно и не доплачивать за вторую доставку необходимо нарисовать схему фундамента и рассчитать количество стержней.

Для наглядного примера возьмем дом 9 на 12 м с двумя несущими стенами длиной 9 и 6 м. Строение будет возводиться на основании ленточного типа. Как правило, для такой схемы используется прут диаметром 12 мм. В продольном расположении помещаются 4 штуки.

  • Сначала высчитывают периметр здания: (9+12)*2=216 (м).
  • К результату прибавляют длину основы под несущие стены: 216+9+6=231 (м).
  • Полученную длину умножают на количество прутьев: 231*4=924 (м).
  • Если не получилось приобрести стержни необходимой длины, то в расчет принимают дополнительные метры арматуры для перевязки, где нахлест должен составлять не менее 1 м.
  • Допустим, в проекте предусматривается одно соединение на продольных прутьях, тогда количество армирующих стержней по схеме умножается на количество стен. В итоге должно получиться: 4*6=24 (м). Полученный результат прибавляет к предыдущему значению: 924+24=948 (м).
  • Теперь рассчитаем гладкоствольную арматуру, необходимую для поперечной укладки, где ширина ленточного фундамента будет равняться 0,5 м. За шаг между перекладинами примем 0,3 м.
  • 231/0,3*0,5=385 (м).
  • Учесть все обрезки и нахлесты в предварительных расчетах довольно сложно. Поэтому специалисты рекомендуют к итоговому результату прибавить 10%.

Устройство арматуры под фундамент

Не погружаясь глубоко в расчеты и физико-технические характеристики используемых материалов при возведении фундамента можно сказать следующее:

  • бетон обладает высокой устойчивостью на сжатие, но малой устойчивостью на растяжение, в то же время стальные и композитные изделия спокойно выдерживают большие нагрузки на растяжение;
  • нижняя часть основания строения принимает силы растяжения, а верхняя – нагрузки на сжатие. Таким образом, объединяя армирующие элементы и бетон, удается добиться оптимального соотношения по устойчивости к различным видам воздействия;

Исходя из вышеизложенных тезисов, можно сделать вывод, что в армировании нуждается только нижняя часть основания. Но, здесь следует учитывать помимо нагрузок, производимых стенами зданий и другими конструкционными элементами, влияние на устойчивость силами морозного пучения грунта.

Особого внимания требуют углы. Именно на эти точки воздействуют максимальные нагрузки, поэтому экономить на материале нельзя ни в коем случае.

Несколько полезных советов

  • Продольно расположенные прутья берутся диаметром 8-12 мм. Чем выше показатели периметра стоящегося здания, тем больше должен быть диаметр. Для лучшего сцепления с бетонной массы лучше приобретать изделия с ребристой поверхностью.
  • Прутья не должны лежать на дне траншеи, располагаться близко к поверхности (но и сильно не углублять) или соприкасаться со стенками опалубки. Их необходимо надежно «спрятать» в толще бетона.
  • Поперечно и вертикально расположенные изделия несут меньшую нагрузку. В связи с чем для таких работ применяют гладкую продукцию меньшего диаметра (6-8 мм).

Арматура под фундамент своими руками. Этапы работ

Для данного процесса понадобиться минимальный набор:

  • непосредственно сама арматура;
  • вязальная проволока;
  • вязальный пистолет либо плоскогубцы;
  • время и терпение.

Этапы работ

  • В подготовленную опалубку, стенки которой надежно защищены гидроизоляционным материалом, засыпается слой песка. Подложка увлажняется и трамбуется. Поверх нее укладывают куски битого кирпича или камня. Они послужат опорой для стержней и не позволят им соприкасаться с дном. Расстояние между стенками опалубки и армирующим каркасом должно быть не менее 5 см.

  • Чтобы добиться максимальной прочности и надежности конструкции используют стержни максимальной длины. Таким образом, удастся избежать большого количества соединений, а заодно и снизить расход материала за счет отсутствия нахлестов.
  • Для стандартного основания шириной не более полуметра достаточно 4 продольных элементов, расположенных в 2 ряда (по 2 штуки сверху и снизу). Использование по 3 или 4 изделия актуально при более широком фундаменте либо при возведении дома на слабонесущем грунте.
  • Стержни вбиваются в вертикальном положении в землю, к ним привязывают нижний горизонтальный ряд арматуры. Посредством специально пистолета производится связка элементов. Вязальный крючок ускорит и облегчит весь процесс работ. Количество витков определяется путем опыта – в итоге должен получиться тугой узел.

  • При небольшом объеме работ используют обычны плоскогубцы. Проволоку длиной примерно в 30 см сгибают пополам так, чтобы с одной стороны образовалась петля. Обхватив отрезком проволоки два связываемых прутка, второй конец проволоки продевается в проушину. Затем оба конца вращательными движениями прокручиваются несколько раз, затягиваясь плотно в узел. Здесь важно не переусердствовать и не срезать проволоку в точке соединения.
  • Скрепление металлических элементов можно осуществить сварочным аппаратом. Такой способ позволит быстро и надежно объединить их в единую связку. Однако прочность может сыграть против. Во время морозов грунт начинает «ходить» и фундаменту приходится подстраиваться под него.
  • Проволока как раз и обеспечивает необходимый зазор для растяжения. К тому же перед сварными работами следует убедиться, что изделие металлопроката имеет маркировку С. Другие изделия просто потеряют часть прочности в точках соединения.
  • После нижних горизонтально расположенных прутьев переходят к верхнему ряду. Он должен располагаться в 50-60 мм от края траншеи вне зависимости от глубины заложения фундамента.
  • Углы армируются с использованием Г и П-образных усилений. Нельзя просто в таких точках наложить двойной ряд стержней. Угловое примыкание должно быть максимально прочным, этого можно добиться путем добавления дополнительных поперечных и вертикальных элементов. Те же правила применяются при обустройстве Т-образных перекрестий (места вхождения внутренних несущих стен во внешние капитальные стены).

Использование арматуры в сооружении бетонных конструкций – прием не новый. Однако лучше такой технологии светлые умы придумать еще не смогли. Желая предохранить основание дома от разрушения, не пренебрегайте данными работами, продлите эксплуатацию дома на более длительный срок.

Арматура под фундамент видео

strport.ru

Монтаж арматуры для фундамента своими руками

Монтаж арматуры для фундамента

Прочность бетона высока, но недостаточна для изготовления из него монолитных фундаментов для домов или бань. Для придания основаниям строений необходимых характеристик в них перед заливкой устанавливают стальные стержни по определенным правилам. О том, как правильно выполнять монтаж арматуры для фундамента и пойдет речь в дальнейшем.

Особенности армирования фундаментов

Установка арматуры для фундамента должна выполняться с соблюдением целого комплекса различных правил. Только при их соблюдении можно гарантировать качественное основание, которое выдержит нагрузку не только от массы самого строения, но и от давления грунта при его пучении.

Основным материалом для армирования бетонных фундаментов являются стальные стержни диаметром от 12 до 20 мм. Отличительной их особенностью является наличие выступающих продольных и косых ребер. Этот аспект позволяет улучшить контакт между арматурными стержнями и бетонной смесью, что, в свою очередь, повышает прочностные характеристики железобетонного основания дома.

На металлобазах арматура реализуется стержнями, длина которых составляет 11-12 метров. Это очень удобно при монтаже каркаса фундамента, так как позволяет устанавливать продольные стержни в армопоясе по всей длине стен домов без сращивания. К сожалению, данный аспект значительно осложняет транспортировку арматуры к месту проведения строительных работ, что может привести к удорожанию бюджета строения.

На некоторых направлениях при монтаже армирующего каркаса допускается установка гладкой стальной арматуры меньшего диаметра. При этом необходимо следить за отсутствием на поверхности стержней глубоких коррозионных поражений, которые могут повлиять на прочность будущего фундамента.

Располагать стержни необходимо в соответствие требованиям строительных норм и правил. Нижний ряд, состоящий из двух-трех прутков, располагают на высоте не менее 5 см от дна траншеи под фундамент. Шаг поперечной арматуры в ленточном фундаменте обычно составляет 0,5 метра. На углах и стыках с перемычками его принято уменьшать вдвое.

В местах крепления горизонтальных продольных и поперечных прутков принято устанавливать и вертикальные стержни. Таким образом создается стальная решетка с определенными размерами. Для соединения арматуры в местах стыка применяют два основных способа:

  1. Первый предполагает использование сварного шва. Данный вариант крепления арматурных стержней имеет множество противников и сторонников. Первые указывают на невысокую коррозионную стойкость сварки, что в последующем может привести к ее разрушению. Вторым импонирует более высокая скорость армирования ленточного фундамента.
  2. Второй вариант подразумевает соединение арматурных стержней ленточного фундамента вязальной проволокой. В ее качестве используют отожженную стальную нить толщиной около 1 мм. С помощью специальных приспособлений или простейшего слесарного инструмента куски проволоки надежно скрепляют элементы армопояса ленточного фундамента.
к оглавлению ↑

Определяем количество расходных материалов

Перед началом работ по армированию ленточного фундамента важно правильно рассчитать количество необходимых расходных материалов – стальных стержней – гладких или рифленых, и проволоки. Определить искомые параметры помогут известные правила монтажа арматурных стержней.

Определяем количество арматуры для армирования

Рассчитаем количество материалов для армирования ленточного фундамента на примере строительства дома с размерами стен в плане 6х8 метров и одной поперечной перегородкой. Ширина траншеи будет равна 0,4 метра, глубина – 1,9 метра. Сначала рассчитаем количество продольных стержней.

Для получения каркаса с максимальными прочностными характеристиками желательно уложить арматурные стержни в четыре нити – две снизу и две сверху. Для упрочнения углов желательно выполнить загибы концов на длину, равную 40D. При диаметре стержней в 16 мм величина загнутых концов будет равна 40х16=640мм.

Исходя из указанных параметров, необходимая длина стержней будет равна:

(6+1,28)х2х4+(8+1,28)х2х4+(6+1,28)х4=58,24+74,24+29,12=161,6, где

Первая скобка – длина стержней для стены длиной 6 метров с учетом загибов на обоих концах, вторая скобка – та же величина для стены длиной 8 метров и вторая скобка – длина стержней для перегородки. Количество стен каждой длины равно двум, количество стержней для армирования каждой из них – четырем.

Следующий этап – расчет поперечных горизонтальных и вертикальных стержней. Общая длина армирования составляет:

(6+8)х2+6=34 метра.

Армирование ленточного основания

Короткие стержни устанавливают с шагом 0,5 метра, значит, количество горизонтальных и вертикальных пар будет равно:

34х0,5=68

Длина стержней должна обеспечивать зазор между армопоясом и границами железобетонного основания дома, равный не менее 5 см с каждой стороны. Соответственно, длина горизонтальных стержней равна

40-5-5=30, вертикальных 190-5-5=180.

Общая длина арматуры для перемычек будет равна:

(68х0,3х2)+(68х1,8х2)=40,8+244,8=285,6 метра.

Исходя из строительных нормативов, для продольной арматуры диаметр стержней выбирают равным 12-20 мм, для горизонтальных и вертикальных перемычек диаметр прута может быть уменьшен до 8-10 мм.

Расчет арматуры для ленточного фундамента

Вязальная проволока устанавливается из расчета 0,3 метра на каждый монтажный узел. Учитывая необходимость крепления к продольным стержням вертикальной и горизонтальной перемычки, количество связок будет равно 68х8=544. Общая длина требуемой вязальной проволоки равна 544х0,3=163,2 метра.

к оглавлению ↑

Монтаж арматуры ленточного фундамента

Приобретя необходимое количество стальных стержней, перед их установкой своими руками желательно разрезать детали в необходимый размер. Делать это удобно с помощью болгарки и простейших приспособлений для контроля длины. Подготовив все необходимое, также с использованием простейших приспособлений выполняем загиб концов продольных стержней под углом 90о.

Арматуру с загнутыми концами укладываем в траншею. Для контроля высоты под нижний ряд стержней положите куски колотого силикатного или красного кирпича. В углах и на стыке с перемычкой стержни соединяем скрутками из вязальной проволоки между собой.

Следующий этап установки арматуры – монтаж горизонтальных перемычек нижнего ряда. Нарезанные ранее куски укладывают поверх стержней, соблюдая шаг установки не более 0,5 мера, и притягивают проволокой. Далее в углах устанавливают и фиксируют стяжками вертикальные проставки требуемой длины.

К верхним торцам стоек крепим продольные стержни с ранее загнутыми концами. Для контроля расстояния между элементами верхнего ряда параллельно ведем монтаж горизонтальных перемычек. Аналогично нижней обвязке загнутые части стержней стягиваем с перпендикулярными элементами, уложенными под соседними стенами.

Выполнять монтаж армирующего каркаса непосредственно в траншее – задача достаточно сложная из-за ограниченного пространства. Часто основную работу стараются выполнять наверху, выделив для этого ровную площадку недалеко от будущего фундамента. Из арматурных стержней вязальной проволокой скрепляют каркасы каждой стены, которые позже в готовом виде устанавливают в траншею. При большой длине стен дома для такого способа может потребоваться помощь подъемной строительной техники.

к оглавлению ↑

Особенности монтажа арматуры в углах

Как уже было отмечено ранее, правильное армирование углов ленточного фундамента из железобетона является очень важным элементом всей работы. Ошибки, допущенные на этом этапе, могут привести к дорогостоящему ремонту основания дома или к его демонтажу и полной замене.

Лучшим способом усилить углы фундамента и места присоединения перемычек – использование Г-образных стержней, имеющих достаточный загиб. Взаимное пересечение таких деталей и их надежная стяжка после заливки обеспечат требуемые прочностные характеристики ленточного фундамента.

Армирование углов ленточного фундамента

Если установка арматуры в ленточном фундаменте уже выполнена или элементы, изготовленные на земле лишены указанных особенностей, можно использовать другой способ. Заранее изготавливают загнутые под прямым углом угловые вставки с размером плеч не менее 700 мм. Их укладывают в углы, фиксируя к короткой продольной арматуре.

Для усиления жесткости фундаментных углов особое внимание требует и шаг арматуры в ленточном фундаменте. Горизонтальные вставки на расстоянии 1 метра от загиба ленты располагают с промежутком, который в два раза меньше стандартного. То есть, если на длинных сторонах каркаса перемычки располагались на расстоянии друг от друга 0,5 метра, то в углах эта величина должна быть уменьшена до 0,25 м.



stroykarecept.ru

Какую арматуру лучше использовать для конкретного типа фундамента

Важной составной частью железобетонных конструкций, к которым также относится множество типов фундаментов, является арматура. Именно благодаря этому элементу плиты, ленты, буронабивные сваи – все отдельные составляющие оснований постройки наделяются способностью противодействовать растягивающим нагрузкам. Арматура для фундамента – все равно, что скелет для человеческого тела. Без нее бетонная конструкция не может похвастаться долговечностью и надежностью, не говоря уже о безопасности. В этой статье мы рассмотрим типы используемой в строительстве арматуры, рассмотрим ситуации, в которых лучше использовать тот или иной тип арматуры, дадим некоторые рекомендации по правильному армированию фундамента и затронем еще целый ряд вопросов.

Арматура – что, как, почему

Арматура представляет собой прочные изделия круглого гладкого или периодического (ребристого) профиля. Чаще всего прутья арматуры производят из стали, но в последнее время не редко можно услышать об изделиях из стеклопластика которые, как утверждают производители, превосходят аналоги по показателям прочности более чем в два раза. Важной характеристикой арматуры является ее диаметр. В продаже можно встретить изделия диаметром 5,5, 6, 8…32 мм. Как правило, чем больше диаметр прута, тем более высокие требования предъявляются к его прочностным характеристикам. В индивидуальном строительстве, а именно им мы и занимаемся, чаще всего используют арматуру диаметром 8-16 мм. Причем, арматурный каркас для фундамента одного типа, например, ленточного, требует использования прутов одного диаметра, а каркас буронабивного свайного – другого. Впрочем, об этом мы поговорим подробнее ниже.

Если вы интересовались покупкой арматуры, то успели обратить внимание на то, что одни образцы имеют ребристую поверхность, а другие – гладкую. Какой тип прута лучше подходит для вашего фундамента? Материал, который будет непосредственно воспринимать растягивающие нагрузки, должен иметь ребристую поверхность. Это позволит ему более прочно сцепиться с бетонным раствором (о бетоне для фундамента читайте здесь) за счет увеличенной площади соприкосновения. В свою очередь пруты с гладкой поверхностью (как правило, имеющие небольшой диаметр) целесообразно применять в качестве конструктивного, а не функционального элемента скелета. Попросту говоря, гладкая арматура нужна лишь для того, чтобы должным образом сориентировать в пространстве ребристую.

Соединение арматуры

Самым простым способом укладки арматуры в фундамент является сварка прутьев в единый каркас. Такая технология отличается еще и высокой скоростью. Вот только при этом большая часть изделий (прутьев) в месте сваривания теряет свои прочностные характеристики. Поэтому мы не рекомендуем использовать сварку, а приберечь ее для совершенно безвыходных ситуаций.

Другим вариантом конструирования каркаса является так называемая вязка арматуры, которая подразумевает создание проволочного соединения в каждом пересечении прутьев «скелета». Данный процесс является достаточно трудоемким, но если приноровиться, то на каждое соединение будет уходить не более 5 секунд. Последовательность вязки изображена на рисунке ниже. Все вышеперечисленные операции лучше проводить перед тем, как установлена опалубка для фундамента.

Обращаем ваше внимание на то, что более 50% всех пересечений прутов должны быть соединены. Это относится, в первую очередь, к угловым частям каркаса.

Армирование при возведении ленточного фундамента

Одной из особенностей ленточного монолитного основания является то, что независимо от высоты при его возведении достаточно использовать всего 2 пояса армирования – сверху и снизу. Чаще всего используют прутья диаметром от 10 до 14 мм – в зависимости от нагрузки. Чем капитальнее постройка, тем больше диаметр используемой арматуры. Каждый армирующий пояс состоит из пары продольных ребристых прутов. Они соединяются посредством перемычек из гладких прутков диаметром 8 мм, расположенных с шагом 500 мм в горизонтальной и вертикальной плоскости.

Важно, чтобы все элементы каркаса впоследствии были покрыты защитным слоем бетона – около 50 мм (для защиты от влаги). Одновременно нужно учитывать то, что продольно ориентированные пруты должны быть максимально приближены к горизонтальной поверхности, играя роль балки, устойчивой к растяжению. Именно по этой причине не стоит увлекаться и прятать пояс глубже. Вертикальные конструктивные элементы устанавливают на предварительно подготовленное основание – 30 мм подбетонку. Это позволяет уберечь металл от коррозии, которая неминуемо возникла бы в иных ситуациях из-за воздействия влаги.

Также отметим необходимость изгиба арматуры на углах – не стоит укладывать пруты под прямым углом друг к другу, т.к. это сведет на нет все старания по созданию монолитной конструкции. Пруты размещают внахлест не менее 250 мм и прочно связывают проволокой.

Армирование при строительстве буронабивного основания

При усилении буронабивной сваи используют ребристые пруты диаметром 10 мм. Их может быть 2, 3, 4 или более – в зависимости от диаметра используемой формы заливки. Как правило, в качестве последней используют асбестоцементную трубу диаметром 200 мм. В этом случае можно использовать 3-4 прута арматуры, соединенные вместе так, как показано на рисунке ниже. Важно, чтобы элементы каркаса отступали от трубы не менее чем на 50 мм. Так же нужно учитывать, чтобы нижние части прутов упирались на заранее подготовленную бетонную площадку (см. статью о буронабивных сваях).

Армирование для плитного фундамента

Плитное основание является одним из самых надежных и при этом самых дорогостоящих решений. Цена арматуры для фундамента, которую придется заплатить за нулевой цикл при таком строительстве, может составить до 20% от общей стоимости постройки.

При возведении такого типа основания используют ребристую арматуру диаметром 10-16 мм в зависимости от пучинистости грунта и величины нагрузки от будущего здания. Чем сложнее условия строительства, тем больше диаметр стальных прутьев. Укладывается два пояса, причем таким образом, чтобы образовались клетки со сторонами 200 мм.

Загрузка...

cdelayremont.ru

Какая арматура нужна для ленточного фундамента: марка, класс арматуры, фиксаторы

Надежность любого строения во многом зависит от его фундамента, на который приходится основной вес здания.

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.

Выбор зависит от таких особенностей, как наличие подвального помещения, характеристики грунта под основанием, материала, из которого строится здание, его этажности и других.

Наиболее распространенным является применение ленточного фундамента. Он выдерживает массивные сооружения, построенные на местах с хорошими характеристиками грунта. Представляет ленточное полотно под конструкцией здания, выполненное из железобетона, кирпича или бутового камня. При его изготовлении необходимо учитывать нагрузки от следующих элементов дома:
  • от подошвенного основания;
  • от грунта, расположенного выше основания;
  • от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
  • от крыши, стен здания, включая вес отделочных материалов.

Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.

Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:

  • продольную;
  • вертикальную;
  • поперечную.

Для продольной обвязки

При продольной обвязке прутки укладывают вдоль основания. Назначение такой обвязки – принимать на себя основные нагрузки, действующие на растяжение. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть наиболее прочной и иметь достаточные для такой нагрузки параметры: диаметр и форму изготовления. Боковая поверхность, имеющая ребра, обеспечивает хорошую адгезию с бетоном, это усиливает прочность основания.

Для вертикального и поперечного армирования

Прутки, применяемые для армирования в вертикальном и поперечном направлении, выполняют функцию связующих звеньев основы и обеспечения целостности всей армирующей конструкции. Они принимают нагрузку, действующую при усадке бетонного основания или при его температурных деформациях, которая меньше чем нагрузка, действующая на продольную обвязку.

Диаметр арматуры

Для обеспечения надежности продольной обвязки используют стальной ребристый пруток диаметром от 10 до 16 мм, в зависимости от характеристик почвы под возводимым домом. Например, для грунта скальных и каменных пород можно брать для продольной обвязки пруток диаметром не менее 10 мм. Для мягких и легких почв лучше применяется арматура 12 мм и до 16 мм.

Для вертикальных и поперечных связующих арматуры можно применять прутки, обладающие меньшим диаметром и не обязательно с ребрами. В частности, для этого используют:

  • пруток с ребристой боковой поверхностью, имеющий диаметр от 8 до 10 мм;
  • пруток с гладкой боковой поверхностью и сечением от 6 мм;
  • пруток, изготовленный из стальной проволоки марки ВР;
  • вязальную проволоку.

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.

По европейским требованиям стандартов применяется для наибольшего усиления каркаса арматура А500С, где буква С обозначает допустимость сварки изделий без потери технологических свойств.

Арматура А500С имеет предел текучести 500 Н/мм2 и являются более прочными по сравнению с изделиями А400, имеющими такой же диаметр поперечного сечения.

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

dom-s-ymom.org

Какую арматуру использовать для фундамента: советы и рекомендации

Арматурный каркас в обязательно порядке заливается в фундамент абсолютно любого типа. Надежность и долговечность основания здания от этого элемента зависит напрямую. Поэтому вопрос о том, какую именно арматуру стоит использовать для фундамента загородного строения, безусловно, очень важен.

Особенности конструкции каркаса

Арматурные каркасы, служащие для повышения прочности бетонных лент и плит на растяжение, всегда имеют продольные, вертикальные и поперечные элементы. Основная нагрузка приходится на первые. Следовательно, к их прочности предъявляются особые требования. Поперечные прутья необходимы только для придания жесткости самому каркасу. Поэтому они обычно отличаются небольшой толщиной.

Выбор продольных прутьев

Расчет прочности продольных элементов производится с учетом следующих факторов: материал стен, особенности грунта на участке, этажность будущей постройки, марка бетона и т. д. Согласно нормативам СНиП, толщина продольных прутьев арматуры для фундамента не должны быть меньше 10 мм. Тонкий 10 мм вариант применяется лишь при возведении оснований под легкие каркасно - щитовые дома и бани либо хозяйственные постройки. Под бревенчатые и брусчатые, а также под дома из пено - и газоблоков, арматуру часто вяжут из 12 мм прута. Под тяжелые монолитные и кирпичные стены применяется материал еще большего диаметра (14-17 мм). Вертикальные и поперечные прутья, используемые при заливке бетонных лент и монолитного фундамента, в большинстве случаев имеют толщину 8-10 мм.

Виды стальной арматуры

Каркас для бетонных лент и плит собирается из двух основных типов прутков:

  • Гладких. Это обычный материал цилиндрической формы.
  • Рифленых. Такая арматура имеет на поверхности расположенные под углом серповидные вертикальные ребра.

Последний вариант для конструкций, эксплуатируемых в постройках под значительными нагрузками, считается более предпочтительной. Дело в том, что ребра значительно усиливают связку с бетоном.

Класс стали

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Задавшись вопросом о том, какую металлическую арматуру стоит использовать для заливки фундамента здания, следует учитывать и такой параметр, как качество стали. Производиться пруток может из металла разных классов. Сделать правильный выбор поможет представленная ниже таблица.

Класс Диапазон диаметров (мм) Описание Сфера применения
АI 6-40 Гладкая, пластичная арматура Используется при строительстве многоэтажных зданий
АII 6-40 С серповидным рифлением Применяется при возведении коттеджей, производственных и торговых цехов
АIII 6-40 Прерывистая арматура с очень хорошей свариваемостью Используется для строительства как малоэтажных, так и многоэтажных строений

Маркировка

При выборе арматуры следует обращать внимание, в том числе и на маркировку:

  • Буквой «Т» отмечается термически упроченный материал;
  • «В» - более надежный вариант, дополнительно упроченный вытяжкой. Используется в основаниях, испытывающих большие нагрузки.

Выбираем современную арматуру для фундамента

В последнее время очень популярным становится и еще один, принципиально новый, вид арматуры – пластиковая. Как и железная, она может быть гладкой и ребристой. К основным ее достоинствам относят:

  • схожий с бетоном коэффициент расширения;
  • небольшой вес;
  • устойчивость к коррозии;
  • невысокую стоимость.

Обходится арматура ПВХ гораздо дешевле стальной, по рабочим же характеристикам практически ничем от нее не отличается. Для фундамента дома наиболее предпочтительным вариантом считается прочная рифленая разновидность.

Таким образом, подходящую в том или ином случае арматуру выбирают, обращая внимание в первую очередь на такие параметры, как архитектурные особенности самого здания и степень устойчивости грунта. Произвести же расчет этого элемента жесткости фундамента проще всего, воспользовавшись онлайн-калькулятором.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

postroju-dom.ru

Как расчитать арматуру для фундамента

Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.

Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры для фундамента

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

Образец установленной арматуры для фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

  1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
  2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
  3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
  4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
  5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
  6. Таким образом, для выполнения фундамента необходимо:
  7. 1080 метров прутка класса A-III D16;
  8. 540 метров прутка класса A-I D6.
  9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

    Сумарная площадь сечения стержневой арматуры

  10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Расчет арматуры для ленточного фундамента

В ленточном фундаменте основная нагрузка на разрыв приходится вдоль ленты, то есть направлена продольно. Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связей допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

Образец установки арматуры для ленточного фундамента

Пример расчета

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

  1. Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка  предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
  2. Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
  3. Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.
  4. Для коротких сторон  2·6·2·2 = 48 метров.
  5. Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
  6. Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
  7. Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
  8. Таким образом, для выполнения армирования ленточного фундамента понадобятся:
  • 144 метров прутка класса A-III D12;
  • 316,2 метров прутка класса A-I D10.
  • По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.

Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений.  Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

stroyvopros.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
