Подбор арматуры для СИП
СИП к магистральной линии
с неизолированными проводами
СИП от магистральной линии

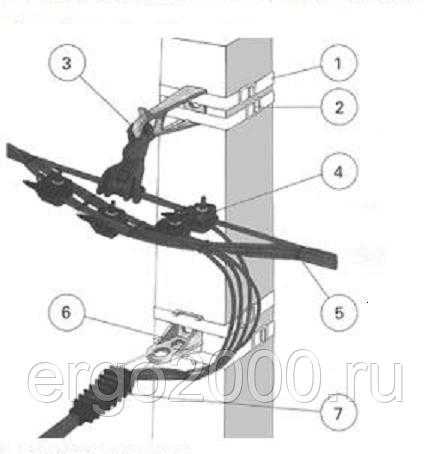

Наименование Кол-во
1 Монтажная лента F207 2 м
2 Скрепа для крепления ленты А200 2 шт.
3 Кабельный ремешок S 180 3 шт.
4 Кронштейн СА 1500 1 шт.
5 Анкерный зажим РА 1500 1 шт.
6 Ответвительный зажим для присоединения СИП к голым проводам ZP 645 N 4 шт. (при добавле- нии жилы уличного освещения — 5)
7 Провод СИП-2 3×50+1×54,6
Провод АС 4×50 согласно проекту
Наименование Кол-во
1 Монтажная лента F207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Комплект промежуточной подвески ES 1500 1 шт.
4 Ответвительный зажим ZP 645, ZP 171, ZP 172. 2 шт.
5 Кабельный ремешок S 180 2 шт.
6 Кронштейн СА 1500 1 шт.
7 Анкерный зажим для проводов абонентов РА 25*100 1 шт.
8 Провод СИП-4 2х16 согласно проекту
Наименование Кол-во
1 Кронштейн СА 1500 2 шт.
2 Монтажная лента F 207 2 шт.
3 Скрепа для крепления ленты А 200 2 шт.
4 Анкерный зажим РА 1500 2 шт.
5 Кабельный ремешок S 180 3 шт.
6 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 метра
2 Скрепа для крепления ленты А 200 2 шт.
3 Комплект промежуточной подвески ES 1500 1 шт.
4 Кабельный ремешок S180 3 шт.
5 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Зажим для временного заземления ZPZ 481 4 шт.
2 Съемное закорачивающее устройство 1 шт.
3 Съемный удлинитель со штекером и
струбциной 1 шт.
4 Заземление 1 шт.
5 Провод СИП-2 3х50+1х54,6 согласно
проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты A 200 4 шт.
3 Комплект промежуточной подвески ES 1500 1 шт.
4 Ответвительный зажим ZP 95 4 шт.
5 Кабельный ремешок S180 4 шт.
6 Кронштейн СА 1500 1 шт.
7 Анкерный зажим РА 1500 1 шт.
8 Провод СИП-2 3х35+1х54,6 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 м
2 Скрепа для крепления ленты A 200 2 шт.
3 Комплект промежуточной подвески
ES 1500 1 шт.
4 Кабельный ремешок S 180 4 шт.
5 Ответвительный зажим ZP 10 М 2 шт.
6 Провод СИП-2 3х50+1х54,6+1х25 согласно
проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты A 200 4 шт.
3 Кабельный ремешок S 180 3 шт.
4 Кронштейн СА 1500 2 шт.
5 Анкерный зажим РА 1500 2 шт.
6 Провод СИП-2 3х50+1х54,6 согласно
проекту
Наименование Кол-во
1 Кабельный ремешок S 180 2 шт.
2 Кронштейн СА 1500 1 шт.
3 Анкерный зажим РА 1500 1 шт.
4 Изолированные наконечники CPTAU 50 3 шт.
5 Изолированные наконечники CPTAU 54 1 шт.
6 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Кронштейн СА 1500 1 шт.
2 Монтажная лента F 207 2 м
3 Скрепа для крепления ленты А 200 2 шт.
4 Анкерный зажим РА 1500 2 шт.
5 Кабельный ремешок S 180 3 шт.
6 Провод СИП-2 3х35+1х54,6 согласно проекту
Наименование Кол-во
1 Кронштейн СА 1500 1 шт.
2 Анкерный зажим РА 1500 1 шт.
3 Кабельный ремешок S 180 1 шт.
4 Фасадные крепления SF-10 1 шт.
5 Провод СИП-2 3х35+1х54,6 согласно проекту
Наименование Кол-во
1 Изолированные наконечники CPTAU 35 3 шт.
2 Изолированные наконечники CPTAU-54 1 шт.
3 Провод СИП-2 3х35+1х54,6 согласно
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Кронштейн СА 1500 1 шт.
4 Анкерный зажим РА 1500 1 шт.
5 Кабельный ремешок S 180 3 шт.
6 Комплект концевой муфты 1 шт.
7 Защита силового кабеля 1 шт.
8 Провод СИП-2 3х50+1х54,6 Кабель 4х50 согласно проекту
Наименование Кол-во
1 Зажим для соединения алюминиевых
и стальных проводов ПС1-1 1 шт.
2 Скрепа для крепления ленты А 200 2 шт.
3 Монтажная лента F 207 2 м
4 Зажимы для подключения абонента к изолированному магистральному про- воду, а также для повторного заземления ZP 171, ZP 172 1 шт.
5 Комплект промежуточной подвески ES 1500 1 шт.
6 Кабельный ремешок S 180 2 шт.
7 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 м
2 Скрепа для крепления ленты А 200 2 шт.
3 Кронштейн СА 1500 1 шт.
4 Анкерный зажим РА 25*100 2 шт.
5 Кабельный ремешок S 180 3 шт.
6 Провод СИП-4 2х16 согласно проекту
Наименование Кол-во
1 Кронштейн СА 16 1 шт.
2 Анкерный зажим для проводов абонентов РА 25*100 1 шт.
3 Фасадное крепление SF-10 1 шт.
4 Провод СИП-4 2х16 согласно проекту
Наименование Кол-во
1 Фасадное крепление SF-10 (1 шт./1 м)
2 Провод СИП-4 2х16 согласно проекту
Наименование Кол-во
1 Соединительный зажим MJPT 54,6 N 1 шт.
2 Соединительный зажим MJPT 50 3 шт.
3 Кабельный ремешок S 180 4 шт.
4 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Крюк монтажный КМ-16 2 шт.
2 Монтажная лента F 207 2 шт.
3 Скрепа для крепления ленты А 200 2 шт.
4 Анкерный зажим РА 425/120 2 шт.
5 Кабельный ремешок S 180 2 шт.
6 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 метра
2 Скрепа для крепления ленты А 200 2 шт.
3 Крюк монтажный КМ-16 1 шт.
4 Поддерживающий зажим PS 16/120 1 шт.
5 Кабельный ремешок S180 2 шт.
6 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Крюк монтажный КМ-16 1 шт.
4 Крюк универсальный 1 шт.
5 Поддерживающий зажим PS 16/120 1 шт.
6 Анкерный зажим РА 425/120 1 шт.
7 Ответвительный зажим ZP 95 4 шт.
8 Кабельный ремешок S 180 4 шт.
9 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 м
2 Скрепа для крепления ленты А 200 2 шт.
3 Крюк монтажный КМ-16 1 шт.
4 Поддерживающий зажим PS 16/120 1 шт.
5 Ответвительный зажим ZP 10М 2 шт.
6 Кабельный ремешок S 180 4 шт.
7 Провод СИП-4 4х50+1х16 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Кабельный ремешок S 180 3 шт.
4 Крюк монтажный КМ-16 2 шт.
5 Анкерный зажим РА 425/120 2 шт.
6 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Крюк монтажный КМ-16 1 шт.
2 Монтажная лента F 207 2 м
3 Скрепа для крепления ленты А 200 2 шт.
4 Анкерный зажим РА 216/435 2 шт.
5 Кабельный ремешок S 180 2 шт.
6 Провод СИП-4 4х35 согласно
Наименование Кол-во
1 Крюк универсальный 1 шт.
2 Анкерный зажим РА 425/120 1 шт.
3 Кабельный ремешок S 180 1 шт.
4 Фасадные крепления SF 10 1 шт.
5 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Крюк монтажный КМ-16 1 шт.
4 Анкерный зажим РА 216/435 1 шт.
5 Кабельный ремешок S 180 2 шт.
6 Комплект концевой муфты 1 шт.
7 Защита силового кабеля 1 шт.
8 Провод СИП-4 4х35 согласно проекту

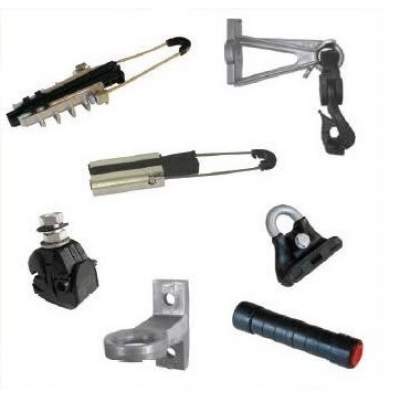

Линейная арматура для СИП на ВЛЗ 6-20 кВ
Фарфоровые штыревые изоляторы IF 20, IF 27Используется с защищенными и неизолированными проводами на ЛЭП до 24 кВ.
Крепление провода в желобе или на шейке изолятора. В желоб изолятора IF 27 установлена пластмассовая втулка, предназначенная для монтажа провода без раскаточных роликов.
Длина пути утечки — 400 мм.
Диаметр шейки — 85 мм.
Масса — 3400 г.
Кол-во в упаковке: 10 шт.
Колпачки K6, 7, 9
Предназначены для установки штыревых изоляторов на траверса.
К 6 – диаметр штыря 20 мм.
К 7 – диаметр штыря 22 мм.
К 9 – диаметр штыря 24 мм.
Масса — 20 г.
Кол-во в упаковке: 50 шт.
Применяется для подвески как на угловых, анкерных и концевых траверсах, так и на крюках.
Масса — 3400 г.
Кол-во в упаковке: 10 шт.
Зажимы анкерные типа PAZ 1, PAZ 2
Используется для анкерного крепления защищенных и неизолированных проводов на концевых и угловых опорах.
PAZ 1 -сечение 35-50 мм2
PAZ 2 -сечение 70-120 мм2
Масса — 700 г.
Кол-во в упаковке: 25 шт.
Зажим анкерный типа PAZ 3
Используется для
анкерного крепления защищенных и не изолированных проводов на концевых и угловых опорах.
PAZ 3 — сечение 35-150 мм2
Масса = 710 г.
Кол-во в упаковке: 25 шт.
Серьга C 7-16
Предназначена для крепления шапки подвесного изолятора или ушка к траверсам.
Разрушающая нагрузка – не менее 70 кН
Масса = 300 г.
Кол-во в упаковке: 50 шт
Ушко FIS 1-7-16
Предназначено для соединения стержня подвесного изолятора с анкерным зажимом.
Разрушающая нагрузка – не менее 70 кН
Масса = 760 г.
Кол-во в упаковке: 50 шт.
Звено промежуточное трехлапчатое типа S 7-1
Предназначено для удлинения изолирующей подвески.
Разрушающая нагрузка – не менее 70 кН
Масса = 500 г.
Кол-во в упаковке: 50 шт.
Зажим ответвительный RР 150, RP 240
Для соединения СИП-3 магистрали с проводами ответвлений (медь или алюминий).
RР150 сечение-25-120/25-120 мм2
I max = 500А.
Масса = 180 г.
Кол-во в упаковке: 50 шт.
RР240 сечение-70-240/70-240 мм2
I max = 500А.
Масса = 260 г.
Кол-во в упаковке: 50 шт.
Ответвительный влагозащищенный зажим типа CD153N+BI
Применяется в следующих случаях:
— ответвление СИП-3 от воздушной неизолированной линии.
— соединение неизолированных проводов.
CD 153N+BI –сечение 35-150/35-120 мм2
I max = 145A
Масса = 100 г.
Кол-во в упаковке: 50 шт.
Соединительные зажимы типа MJRP N
Для соединения защищенных проводов сечением от 35 до 150 мм2 используются зажимы: MJRP 35N, MJRP 50N, MJRP 70N, MJRP 95N, MJRP 120N, MJRP 150N.
Соединение осуществляется
методом опрессовки, инструментом НТ50 и матрицами Е140/E173, E215.
Масса = 180 г.
Кол-во в упаковке: 30 шт.
Спиральные вязки типа СВ 35, CB 70, CB 120
Применяются для закрепления защищенных проводов на штыревых изоляторах.
CB 35 сечение -35-50мм2
Масса = 550 г.
Кол-во в упаковке: 6 шт.
CB 70 сечение -70-95мм2
Масса = 650 г.
Кол-во в упаковке: 6 шт.
CB 120 сечение -120-150мм2
Масса = 710 г.
Кол-во в упаковке: 6 шт.
Устройство защиты от дуги типа СЕ 1, СЕ 2, СЕ 3
Используется на ВЛ с защищенными проводами для защиты от дуги, а также для подключения временного заземления с болтовым соединением.
CЕ 1 сечение -35-150мм2
Масса = 470 г.
Кол-во в упаковке: 25 шт.
CЕ 2 (снабжено алюминиевой проволокой-шунтом)
сечение -35-150мм2
Масса = 570 г.
Кол-во в упаковке: 25 шт.
CЕ 3 ( для подключения временного заземления с болтовым соединением) сечение -35-150мм2
Масса = 470 г.
Кол-во в упаковке: 25 шт.
Длинно-искровой разрядник PDR 10
Длинно-искровой разрядник петлевого типа предназначен для защиты линий 6-10 кВ от грозовых перенапряжений. Электрическая прочность при грозовом импульсе напряжения — 300 кВ.
Масса – 2300 г.
Кол-во в упаковке: 10 шт.
Как протянуть провод через SIP Chases | by Rising Barn
Это пост 2 из 3 в нашей серии «Электрические компоненты Rising Barn», в котором разъясняется установка нашего электрического компонента. Щелкните здесь , чтобы перейти к части 1.
Наши SIP-панели Rising Barn поставляются с предварительно просверленными электрическими желобами (туннелями), которые упрощают установку электрической системы для домашних мастеров. Но как настроить проводку в этих каналах? Что ж, это более простой процесс, чем вы думаете.
Прежде чем мы начнем, мы в Rising Barn хотим подчеркнуть, что вы должны принять все возможные меры предосторожности, чтобы обезопасить себя при работе с электрическим оборудованием. Ошибки здесь могут быть СМЕРТЕЛЬНЫМИ. НИКОГДА не пытайтесь делать это с проводами под напряжением и убедитесь, что все соединения надежны. Если вы не чувствуете себя в безопасности, устанавливая это, не стесняйтесь вызывать электрика, и мы рекомендуем проверить ваш дом после того, как вы закончите, чтобы проверить свою работу. Теперь, когда это сказано, давайте продолжим!
Материалы, которые вы найдете в нашем наборе:
- A) Удочки электрика — Их не найти в обычном магазине спортивных товаров.
На самом деле, они могут быть в виде гибких стержней из стекловолокна разной длины с отверстием или крючком на одном конце, и их можно найти в электрическом отделе хозяйственного магазина по соседству. Их также называют рыболовной лентой электрика, поскольку они представляют собой длинные катушки гибкой стали. - B) Тяговая нить — Используйте нашу или любую нейлоновую бечевку, которую вы можете достать. Электрики предпочитают шнур оранжевого или неонового цвета, потому что его легче увидеть.
- C) Изолента — Обычная черная виниловая лента. Можно использовать и другую ленту, однако эта может быть более удобной.
- D) Провод для жилых помещений — ваш типичный провод в любом количестве, которое вам нужно, в зависимости от ваших вариантов отделки. Независимо от калибра/длины, чтобы избежать головной боли в будущем, вам следует искать провод с оболочкой, содержащий 3 жилы – положительную, отрицательную и заземленную.
- E) Электрические коробки — Используются для выключателей и розеток.
- F) Накручиваемые соединители проводов — Основные соединители проводов. Вам нужно будет использовать их при подключении проводов от розетки к розетке (рассмотрено в следующей статье), но сейчас они будут полезны, чтобы просто держать все на месте.
На самом деле, они могут быть в виде гибких стержней из стекловолокна разной длины с отверстием или крючком на одном конце, и их можно найти в электрическом отделе хозяйственного магазина по соседству. Их также называют рыболовной лентой электрика, поскольку они представляют собой длинные катушки гибкой стали.
После того, как вы определите все свои материалы, пора начинать. Подрядчики обычно называют технику укладки проводов в ловушки «рыбалкой», и легко понять, почему. Общий процесс включает в себя использование удочки электрика для протягивания натяжной струны через бегунки, привязывание проволоки к натяжной струне, а затем использование струны для протягивания проволоки через бегун. Есть смысл? Не волнуйтесь, мы собираемся пройти через это шаг за шагом.
(1) Все начинается с определения местоположения ваших светильников. На схеме вашего устройства, которую мы вам предоставляем, есть диаграмма, показывающая, где были вырезаны бегунки.
(2) После того, как вы определили, где будут ваши приспособления, привяжите один конец веревки к петле на конце удочки. ОБЯЗАТЕЛЬНО СОХРАНЯЙТЕ СТРУНУ НА РОЛИКЕ — это облегчит вашу жизнь в будущем. После того, как вы завязали его, на всякий случай обмотайте узел изолентой несколько раз. Вставьте стержень в один конец чеканки, позволяя струне разматываться по ходу движения. Как только вы увидите удочку с другой стороны охотника, возьмите нить и отрежьте ее от удочки. Вытяните струну примерно на 12–24 дюйма, чтобы убедиться, что она никуда не денется, и снимите удочку.
Это иллюстрация к шагу 2. (3) После того, как веревка полностью продета, пришло время соединить ее с проводом. Отрежьте оболочку примерно в 6 дюймах от конца провода. Затем отрежьте два из трех проводов и используйте их, чтобы сделать небольшую петлю, скручивая остальную часть материала вокруг провода. Привяжите конец веревки к петле и снова обмотайте оба конца изолентой, чтобы убедиться, что узел не развяжется.
(4) Оттуда просто вытяните шнур из того места, где вы вставили удочку. Как и струна, держите проволоку в рулоне и дайте ей свободно разматываться. После того, как вы вытащили всю струну, проволока должна быть хорошо размещена в бегунке.
(5) Теперь можно отрезать проволоку от рулона, оставив примерно 3–4 дюйма проволоки с каждой стороны. Важно, чтобы этот запасной провод не был слишком коротким, потому что слишком мало материала может затруднить создание хороших соединений. Плохое соединение может представлять серьезную угрозу безопасности, поэтому лучше держать немного больше проводов, чем вы думаете, что вам нужно.
(6) Наконец, пометьте провод перманентным маркером, чтобы все было в порядке во время установки.
После того, как вы пропустили все провода через каждый из фиксаторов, вы можете вставить их в коробки для крепления. Удалите соответствующие отверстия на коробках и пропустите через них провода. Если у вас есть несколько проводов, выходящих из одной коробки, используйте поворотные соединители, чтобы соединить их, пока вы не установите сами светильники.
Для получения дополнительной информации о том, как установить светильники, следите за нашими будущими сообщениями в блоге.
В целом, ловля проводов через ловушки — довольно простой процесс, однако не всегда легкий. Иногда полезно иметь кусок жесткой стальной проволоки, согнутой в крюк, для сложных ситуаций, когда вам нужно манипулировать проволокой. Отличное видео о некоторых из наиболее уникальных ситуаций, в которых вы можете оказаться, можно посмотреть ниже:
До новых встреч!
Сварочные и плазменные горелки SIP® и запасные части к ним
Добро пожаловать на сайт WeldingDirect.Com, онлайн-ресурс №1 для горелок MIG, TIG и плазменных горелок и расходных запасных частей.
Сварочные и плазменные горелки для систем SIP® Продается как Шумахер в США Handymate (флюсовая проволока) СИП МигМейт 100 Мигмат Турбо 105 / 130 / 150 Топмиг Турбо 150 / 170 / 195 Автоплюс 171 / 196 и Супер 215 Идеал Супер 180/210/240/300/350/500 Плазменные 25 и 30 / I25P и I45P Плазменные SIP Plasma 50 / 80 / 120
Сменные резаки и расходные материалы для SIP® Handymate (флюсовая проволока) Migmate Turbo 105 / 130 / 150, Topmig Turbo 150 / 170 / 195, Autoplus 171 / 196 и Super 215, Ideal Super 180 / 210 / 240 / 300 / 350 / 500, плазма 25 и 30 / плазма I25P и I45P, плазма SIP 50 / 80 / 120 Модели.
Продается как Шумахер в США.
Сменные горелки с прямым подключением и все расходные детали предназначены для работы с вашим сварочным аппаратом SIP®.
| Пистолет MIG с порошковой проволокой Schumacher & SIP Handymate (без газа) (8 футов) ‘NO GAS’ (флюсовая проволока) горелка MIG для Schumacher® & SIP® Handymate 06500 и многих других импортных моделей . | Сменные горелки MIG Schumacher для аппаратов SIP и SIP (8 футов) Сменная горелка для Sip® Handymig 06502 и Migmate Turbo 105 / 130 / 150, Schumacher® 90775 EasyFlux и другие импортные сварочные системы. |
| Сменная горелка MIG Schumacher и SIP MigMate 100 и 160 (10 футов) Сменная горелка MIG SIP MigMate 100 Schumacher с ОДНИМ курком. | Пистолет SIP® TopMig Turbo 150 MIG Gun 160A (10 футов) Сменный пистолет MIG 14 для сварочных аппаратов SIP TopMig Turbo 150 и Clarke® 130E MK2. |
| Пистолет SIP TopMig 120, 170 и 195 Style (10 футов) Сменный пистолет SIP для TopMig Turbo 120, 170 и 195 и модели Dan-Mig 120. | 90769 МиГ-пистолет Silver-Beauty Style (10 футов) 90769 Сменный МиГ-пистолет Silver-Beauty для Schumacher, Chicago Electric, SIP и других импортных машин. |
| Сменная горелка MIG SIP® 05500 (10 футов) Сменная горелка MIG для моделей SIP® AutoPlus 171, Ideal 180 и Ideal Super 180. | Пистолет MIG Cebora 172 и Schumacher 180 Turbo SIP (10 футов) Cebora® 172, Schumacher® 180 Turbo SIP® Замена горелки MIG. |
| 05505 SIP Mig Gun 250A AutoPlus, Ideal и Super (10′) Сменный SIP-пистолет премиум-класса на 250 А 05505 MIG Gun для моделей Autoplus, Ideal и Ideal Super. | 05515 Пистолет SIP Mig Gun 380A Ideal и Ideal Super (10 футов) Сменный пистолет для сварочных аппаратов SIP® Ideal и Ideal Super 300, 350 и 500. |
| Сварочные и плазменные горелки Schumacher® и расходные запасные части | NPT40 и NPT60 Расходные детали плазменной резки Nu-Tec® Плазменная горелка Nu-Tec® NPT40 и NPT60 входила в стандартную комплектацию некоторых инструментов Cornwell Tool®, Mac Tool®, Matco Tool®, Harbour Freight® Titanium, Chicago Системы плазменной резки Electric® 240 В, Forney® Easy Weld 20P и Longevity® IPT-40 / IPT-60 ForceCut 42i и 62i. |
