ГОСТ 23289-94. Арматура санитарно-техническая водосливная. Технические условия (66754)

Цена деления индикатора должна быть не более 0,1 мм.

Деталь считают выдержавшей испытание, если глубина вдавливания стержня в испытуемую деталь не превышает 9 мм.

1 -стержень; 2 -гайка; 3 -оправа; 4 -верньер; 5 -серьга;

6 – рычажное устройство; 7 – груз; 8 – индикатор; 9 – регулирующий упор; 10 – стеклянная дверца;

11 – металлический корпус; 12 – резервуар; 13 – испытуемая деталь;

14 – фиксирующее приспособление

Рисунок 7

7.12 Высота гидравлического затвора (5.2.2), предотвращение засорения (5.2.3, 5.2.4), возможность монтажа и демонтажа (5.2.5-5.2.7) должны быть обеспечены на стадии конструирования изделия технологической оснасткой и проверены в соответствии с требованиями технологического регламента при приемке изделия.

7.13 Проверку марок материалов на соответствие требования 5.3 проводят по сертификатам при входном контроле каждой партии сырьевых материалов или по результатам лабораторных анализов.

8 Транспортирование и хранение

8.1 Арматуру следует перевозить крытыми транспортными средствами любого вида согласно правилам перевозки грузов, действующих на каждом виде транспорта.

8.2 Условия транспортирования и хранения арматуры в части воздействия климатических факторов должны соответствовать условию хранения 2 (С) по ГОСТ 15150.

8.3 Арматуру необходимо хранить в неотапливаемых складских помещениях при условиях, исключающих вероятность механических повреждений, или в отапливаемых складах не ближе 1 м от отопительных приборов защищенными от воздействия прямых солнечных лучей и атмосферных осадков.

9 Указания по монтажу и эксплуатации

9.1 Монтаж и ремонт арматуры должен осуществляться в соответствии с инструкцией по монтажу и эксплуатации.

9.2 Для чистки пластмассовой арматуры не допускается применение моющих средств, содержащих абразивные материалы.

10 Гарантии изготовителя

10.1 Предприятие-изготовитель должно гарантировать соответствие арматуры требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации изделий.

10.2 Гарантийный срок эксплуатации арматуры – один год со дня сдачи объекта в эксплуатацию или реализации через торговую сеть, но не более полутора лет со дня ее отгрузки предприятием-изготовителем.

Приложение А

(рекомендуемое)

Номенклатура показателей качества

санитарно-технической водосливной арматуры

1 Высота гидравлического затвора

2 Расход сточной воды

3 Пробное давление воды

4 Стойкость к попеременному воздействию холодной и горячей воды

5 Ударная прочность

6 Стойкость к воздействию внутренних напряжений

7 Пластичность

8 Присоединительные размеры

9 Показатели внешнего вида

10 Шероховатость видимых поверхностей

11 Вид покрытия

Приложение Б

(справочное)

Перечень материалов для изготовления

санитарно-технической водосливной арматуры

1 Пластмассы: полиэтилен низкого давления первого и высшего сортов со стабилизирующими добавками по ГОСТ 16338; полиэтилен высокого давления первого и высшего сортов со стабилизирующими добавками по ГОСТ 16337; полипропилен литьевых марок по ГОСТ 26996; сэвилен по техническим условиям.

2 Металл: латунь по ГОСТ 17711; латунные трубки по ГОСТ 494; серый чугун по ГОСТ 1412; стальные трубы по ГОСТ 3262; углеродистая сталь обыкновенного качества по ГОСТ 380 с защитным покрытием по ГОСТ 9.306; нержавеющая сталь по ГОСТ 5582 или по техническим условиям.

3 Резина: резиновые уплотнительные кольца по ГОСТ 9833; резина по ГОСТ 7338; формовая резина по техническим условиям.

4 Детали крепления пробки выпуска: капроновая нить по ГОСТ 15897, капроновая леска по действующим техническим условиям или цепочка из полиэтилена по ГОСТ 16338 или латуни по ГОСТ 15527.

5 Керамические стаканы по ТУ 21-0284676-91.

1 Область применения

2 Нормативные ссылки

3 Определения

4 Типы и основные размеры

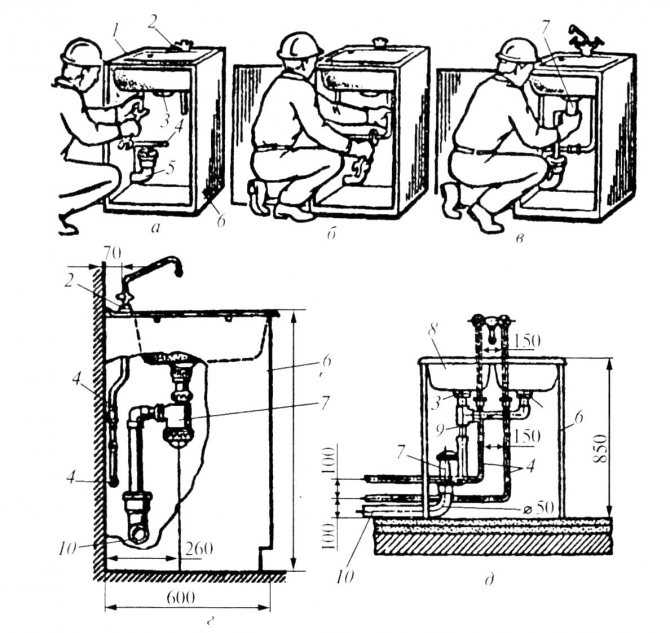

Сифон пластмассовый СБУв ГОСТ 23289-94

Рисунок 1 – Сифон бутылочный унифицированный с выпуском и вертикальным или горизонтальным отводом для умывальников, моек, раковин, бидэ (тип СБУ)

Рисунок 2 – Сифон бутылочный унифицированный с выпуском и вертикальным или горизонтальным отводом для умывальников и моек с двумя чашами, (тип СБУ2)

Рисунок 3 – Сифон трубный с унифицированным выпуском, вертикальным или горизонтальным отводом для умывальников, моек, раковин, бидэ (тип СТУ)

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Рисунок 4 – Сифон трубный с унифицированным выпуском, вертикальным или горизонтальным отводом для умывальников и моек с двумя чашами (тип СТУ2)

Рисунок 5 – Сифон с выпуском и переливом для ванн и глубоких душевых поддонов (тип СВПГ)

Рисунок 6 – Сифон с выпуском для мелких душевых поддонов (тип СПМ)

6 Правила приемки

7 Методы испытаний

Рисунок 7

8 Транспортирование и хранение

9 Указания по монтажу и эксплуатации

10 Гарантии изготовителя

Приложение А (рекомендуемое). Номенклатура показателей качества санитарно-технической водосливной арматуры

Приложение Б (справочное). Перечень материалов для изготовления санитарно-технической водосливной арматуры

Скачать бесплатно

§ 21. Арматура, применяемая в санитарно-технических системах

Задвижки служат в качестве запорной арматуры.

По конструкции затвора задвижки бывают параллельные и клиновые с выдвижным и невыдвижным шпинделем.

Параллельная задвижка с выдвижным шпинделем (рис. 41,а), изготовленная из чугуна, с трубопроводом соединяется фланцами с помощью болтов. При вращении маховичка 14 влево до отказа шпиндель 7 вместе с дисками 3 и клином 2 опускается вниз, клин раздвигает диски, которые прижимаются к бронзовым кольцам 1 и закрывают проход задвижки. Чтобы задвижка не пропускала воду, диски плотно притираются к кольцам.

При вращении маховичка вправо шпиндель вместе с дисками и клином поднимается вверх и открывает проход задвижки.

В верхней части шпинделя под резьбой расположена крышка 12 сальника, а под ней в кольцевом канале крышки корпуса находится сальниковая набивка 10.

Рис. 41. Задвижки: а — параллельная с выдвижным шпинделем, б — клиновая с невыдвижным шпинделем; 1 — кольцо, 2 — клин, 3 — диск, 4 — корпус, 5 —обойма диска, 6 — прокладка, 7 — шпиндель, в — крышка корпуса, 9 — болт с гайкой, 10 — сальниковая набивка, 11 — болт, 12 — крышка сальника, 13— гайка, 14— маховичок

Крышка сальника притягивается к крышке 8 корпуса двумя болтами 11, сжимает сальниковую набивку, которая плотно охватывает шпиндель и препятствует просачиванию воды через крышку корпуса вдоль шпинделя. Под крышкой 8 корпуса помещается прокладка 6. Крышка соединяется с корпусом 4 задвижки болтами 9 с гайками.

Клиновая задвижка с невыдвижным шпинделем (рис. 41,6) имеет один запорный диск в виде клина с двумя уплотнительными поверхностями. Параллельные задвижки с выдвижным шпинделем применяют преимущественно в системах отопления, а клиновые задвижки с невыдвижным шпинделем — в системах водоснабжения.

Вентили используют как запорную И регулирующую арматуру. Вентили бывают муфтовые с прямым или наклонным шпинделем и фланцевые. Корпуса вентилей изготовляют из бронзы и чугуна.

Корпус 4 вентиля (рис. 42) закрывается сверху крышкой 5 на резьбе. Сверху крышки находится накидная гайка 9, под которой расположена сальниковая втулка 8, уплотняющая сальниковую набивку 7. Шпиндель 6 вентиля проходит через крышку корпуса, сальниковую втулку и накидную гайку. При навертывании накидная гайка 9 нажимает на сальниковую втулку 8, которая в свою очередь сжимает сальниковую набивку. Последняя плотно охватывает шпиндель и препятствует просачиванию воды вдоль шпинделя.

Нижний конец шпинделя обточен на меньший диаметр, чем весь шпиндель, на нем нарезана резьба для крепления клапана 11 с прокладкой 12, шайбой 2 и гайкой 1. Клапан закрывает проход корпуса, называемый седлом 3. Вверху шпинделя укреплен маховичок 10. В средней части шпинделя, проходящего через крышку корпуса, и в крышке корпуса имеется резьба. При вращении маховичка вправо шпиндель по резьбе крышки корпуса опускается и клапан закрывает седло. При обратном вращении маховичка клапан поднимается и открывает проход вентиля.

Рис. 42. Вентиль:

1 — гайка, 2 — шайба. 3 — седло. 4— корпус, 5 — крышка корпуса, 6 — шпиндель, 7 — сальниковая набивка, 8 — сальниковая втулка, 9 — накидная гайка, 10 — маховичок, П — клапан, 12 — прокладка

Вентили устанавливают на линии трубопровода так, чтобы вода поступала под клапан. Направление движения воды обозначается на корпусе вентиля стрелкой. Аналогичные вентили применяют для перекрытия пара. У них вместо клапана с прокладкой установлены клапаны из бронзы, притертые к гнездам седла.

Пробковые краны—запорные устройства на трубопроводах воды, пара и газа. Краны изготовляют из бронзы и чугуна

а) б)

Рис. 43. Пробковые краны:

а – сальниковый, б—натяжной; 1 — корпус, 2 — крышка сальника, 3 — головка, 4 — сальниковая набивка, 5 — конусная пробка; 6—гайка

вые и натяжные. Сальниковые краны

В корпусе 1 пробкового сальникового крана (рис. 43, а) помещена конусная пробка 5 с верхней цилиндрической частью и квадратной головкой 3. Пробковый кран имеет сальниковую набивку 4. Крышка 2 сальника соединяется с корпусом 1 крана на резьбе и при заворачивании ее набивка уплотняется. В нижней части конусной пробки расположено отверстие — окно.

Для прохода воды кран открывают, поворачивая пробку так, чтобы окно стало против отверстий корпуса. Чтобы закрыть кран, пробку поворачивают на 90°. Пробка должна быть плотно притерта к конусному отверстию корпуса, чтобы не пропускать воду. Плотное соприкосновение поверхности пробки со стенками конусного отверстия корпуса достигается нажимом сальниковой крышки на сальниковую набивку.

Пробковый натяжной кран (рис. 41,6) на нижней части пробки 5 имеет шпильку с резьбой, на которую надевается шайба и навертывается гайка 6. Плотное соприкосновение пробки и корпуса 1 достигается натяжением гайки.

Рис. 44. Кран с конической пробкой и принудительной смазкой:

1 — масленка, 2 — крышка, 3 — пружина, 4 — пробка, 5— корпус, 6 — ручка

Краны с конической пробкой, принудительной смазкой и поджимаемой пружиной (рис. 44), расположенной в заполненной смазочным материалом камере, применяют в системах газопровода. В этом кране цилиндрическая крышка 2 корпуса выполнена с нарезкой по всей боковой поверхности, что дает возможность ей перемещаться на всю глубину смазочной камеры.

В масленку 1 крана помещают смазочный материал и закрывают крышку 2 корпуса 5 до отказа с целью уплотнения смазочного материала. Повернув крышку на пол-оборота назад, рукой нажимают 2—3 раза на узкий конец пробки 4 крана. При этом пробка, вдавливаясь в масленку, давит на смазочный материал, который выжимается вне-большом количестве из масленки, попадает в образовавшийся зазор между корпусом крана и пробкой и смазывает трущиеся поверхности крана. Пробка возвращается в исходное положение под действием пружины 3.

Чтобы снять ручку 6 с корпуса крана, необходимо пробку 4 установить в положение «Закрыто», нажать на нее вдоль оси и вывести Г-образный выступ упор через паз прилива на корпусе.

Кран может быть установлен в горизонтальное и вертикальное положение.

Обратные клапаны допускают движение транспортируемой среды только в одном направлении, например на подпиточных линиях котлов, на вводах водопровода и т. д. Кроме того, обратные клапаны устанавливают на выходных патрубках насосов, чтобы предохранить их от гидравлических ударов.

Клапаны бывают подъемные и поворотные, муфтовые и фланцевые. Изготовляют их из бронзы, латуни и чугуна.

В зависимости от конструкции клапаны устанавливав ют на горизонтальных и вертикальных участках трубопроводов. При установке обратного клапана необходимо следить за тем, чтобы транспортируемая среда проходила под клапаном и в направлении стрелки, указанной на корпусе.

Обратный подъемный клапан (рис. 45, а) состоит из корпуса 2 с седлом 1, закрываемым золотником 3.

Рис. 45. Обратные клапаны:

а —подъемный муфтовый, б —поворотный фланцевый; 1 — седло, 2 — корпус, 3 — золотник, 4 — шток золотника, 5 — крышка, 6 — гнездо крышки, 7 — шарнир, 8 — захлопка, 9 — прокладка

Нижняя поверхность золотника приперта к седлу, что препятствует протеканию воды. В верхней части золотника расположен шток 4, входящий в гнездо 6 крышки 5 клапана. Это устройство обеспечивает осевое движение штока при открывании и закрывании клапана.

Обратный поворотный клапан (рис. 45, б) состоит из чугунного корпуса 2, в котором на шарнире 7 установлена захлопка 8 с резиновой прокладкой 9, предназначенной для уплотнения при закрытии клапана. В верхней части корпуса расположен фланец с крышкой 5, предназначенной для ремонта клапана и замены прокладки.

Клапан работает следующим образом. Под давление ем воды захлопка 8 приподнимается, поворачиваясь на 90° вокруг шарнира, и клапан пропускает воду. Если давление перед клапаном упало, что может произойти

при аварии в сети, захлопка упадет, и обратное движение воды прижмет ее к седлу клапана и перекроет движение воды из системы.

Обратные клапаны рассчитаны на давление 1; 1,6; 2,5 и 4 МПа и температуру транспортируемой среды от 50 до 225° С.
