ГОСТ 19681-94 «Арматура санитарно-техническая водоразборная. Общие технические условия»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Санитарно-техническая арматура - Большая Энциклопедия Нефти и Газа, статья, страница 1

Санитарно-техническая арматура

Cтраница 1

Санитарно-техническую арматуру устанавливают на трубопроводах систем наружного и внутреннего водопровода для хозяйственных и производственных нужд.  [1]

Санитарно-технической арматурой называют запорные, контрольные, регулировочные, предохранительные и разборные устройства, устанавливаемые на сетях. К запорным относят задвижки и вентили, врезаемые для выключения отдельных участков системы. Для контроля расхода воды, газа, а иногда и теплоносителя используют контролирующее; устройства, например водомеры и газовые счетчики.  [2]

Качество санитарно-технической арматуры в первую очередь должно определяться степенью соответствия функциональному назначению и требованиям потребителей. Основное функциональное назначение водоразборной арматуры заключается в подаче из системы водоснабжения здания определенного количества воды, необходимого для санитарных, хозяйственных и других процедур. Смесительная арматура, кроме того, должна обеспечить регулирование температуры в определяемом нормами или потребностями диапазоне от 5 до 75 С.  [3]

Массовый выпуск санитарно-технической арматуры в нашей стране, исчисляемый миллионами штук в год, поставил в качестве первоочередной и неотложной задачи обоснование размеров арматуры и определение ее оптимальных конструктивных параметров. Это необходимо как для устранения возможных излишеств в габаритах и весе, так и для обеспечения нормативных эксплуатационных качеств арматуры.  [4]

Резьба круглая для санитарно-технической арматуры.  [5]

Существуют специальные резьбы для санитарно-технической арматуры ГОСТ 13336 - 68, резьбы для цоколей патронов электрических ламп.  [6]

Далее приведены технические данные санитарно-технической арматуры основных видов

.  [8]

Пентапласт применяется для изготовления коррозионностойких труб и санитарно-технической арматуры, пленок и устройств защитных покрытий, наносимых на строительные конструкции путем пламенного напыления.  [9]

Хром применяют для верхнего слоя гальванических покрытий санитарно-технической арматуры и гарнитуры. Его наносят по никелю, и это покрытие получается более долговечным, чем никелевое. Хром входит также в состав некоторых легированных сталей.  [10]

Хром применяют для верхнего слоя гальванических покрытий санитарно-технической арматуры. Его наносят по никелю, и это покрытие получается более долговечным, чем никелевое. Хром входит также в состав некоторых легированных сталей.  [11]

Контейнерные и мелкие, отправки применяются для таких грузов, как электротехническая и санитарно-техническая арматура, краски в расфасовке, и других материалов в зависимости от объема строительства, потребности в материалах и планирования поставок.  [12]

В жилищном фонде потери воды обусловлены главным образом утечками из-за неудовлетворительных технических характеристик санитарно-технической арматуры, недостатков в организации технической эксплуатации водоразборных и водозапорных устройств, из-за повышенных напоров. Кроме того, потери воды связаны с увеличением полезного водопотребления ( нерациональное использование), которое обусловливается, с одной стороны, традициями и сложившимся укладом жизни, а с другой - являются следствием технических причин. Данные наблюдений показывают, что нерациональное использование воды определяется прежде всего отношением потребителей к воде и в меньшей степени - техническими причинами. Примерами расточительного использования воды в быту могут служить весьма распространенные случаи ее применения для охлаждения продуктов питания, постоянного протока воды через краны и смесители в периоды приготовления пищи, мытья посуды, стирки белья, купания и других хозяйственно-бытовых процедур. Все эти виды трат сопряжены с бесхозяйственным отношением к воде, что является следствием укоренившегося неправильного представления о воде как о бесплатном даре природы. Нерациональное использование воды из-за технических причин является следствием, например, повышенных напоров у водоразборной арматуры, длительного процесса регулировки смесителей до получения комфортной температуры воды, сброса из систем горячего водоснабжения воды, охладившейся вследствие неудовлетворительной циркуляции воды в системах, некачественной термоизоляции трубопроводов.  [13]

Резьба круглая ( ГОСТ 13536 - 68) имеет ограниченное применение - для санитарно-технической арматуры.  [14]

Испытания, проведенные в Институте санитарной техники, показали, таким образом, что санитарно-техническая арматура, выпускаемая промышленностью, по своим гидравлическим характеристикам и пропускной способности в основном не соответствует требованиям действующих норм.  [15]

Страницы:      1    2    3

www.ngpedia.ru

ГОСТ 19681-94 Арматура санитарно-техническая водоразборная. Общие технические условия

ГОСТ 19681-94

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АРМАТУРА САНИТАРНО-ТЕХНИЧЕСКАЯ
ВОДОРАЗБОРНАЯ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ





МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
В СТРОИТЕЛЬСТВЕ (МНТКС)
Москва



Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИсантехники)

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной Комиссией по стандартизации и техническому нормированию в строительстве Протокол от 17 ноября 1994 г.

За принятие проголосовали:

Наименование государства

Наименование органа государственного управления строительством

Республика Армения

Госупрархитектуры Республики Армения

Республика Беларусь

Минстройархитектуры Республики Беларусь

Республика Казахстан

Минстрой Республики Казахстан

Киргизская Республика

Госстрой Киргизской Республики

Республика Таджикистан

Госстрой Республики Таджикистан

Российская Федерация

Минстрой России

Республика Узбекистан

Госкомархитектстрой Республики Узбекистан

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 1995 г. № 18/92 от 09.10.95

4 ВЗАМЕН ГОСТ 19681-83, ГОСТ 4.216-81

5 ПЕРЕИЗДАНИЕ. Ноябрь 2003 г.

СОДЕРЖАНИЕ



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АРМАТУРА САНИТАРНО-ТЕХНИЧЕСКАЯ ВОДОРАЗБОРНАЯ

Общие технические условия

Sanitary technical water mixing and distributing
accessories. General specifications

Дата введения 1996-01-01

Настоящий стандарт распространяется на водоразборную арматуру: смесители, краны и лабораторную арматуру: ниппели, панели и др. (далее - арматуру) для холодной и горячей воды при рабочем давлении от 0,05 до 1,0 МПа и температуре до 75°С, предназначенную для санитарно-технических приборов и водоподогревателей открытого типа, устанавливаемых в зданиях различного назначения.

Стандарт не распространяется на арматуру, предназначенную для морской и минеральной воды и для работы в агрессивной среде, а также на наполнительные клапаны к смывным бачкам и на смывные краны.

Обязательные требования изложены в 4.3-4.5, 5.2.1 - 5.2.10, 5.2.12 - 5.2.16, 5.2.19, 5.2.23, 5.2.27, 5.3.

(Поправка)

В настоящем стандарте использованы ссылки наследующие стандарты.

ГОСТ 9.014-78 ЕСЗКС. Временная, противокоррозионная защита изделий. Общие требования

ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 380-94 Сталь углеродная обыкновенного качества. Марки

ГОСТ 494-90 Трубы латунные. Технические условия

ГОСТ 613-79 Бронзы оловянные литейные. Марки

ГОСТ 614-97 Бронзы оловянные в чушках. Технические условия

ГОСТ 617-90 Трубы медные. Технические условия

ГОСТ 931-90 Листы и полосы латунные. Технические условия

ГОСТ 1020-97 Латуни литейные в чушках. Технические условия

ГОСТ 1066-90 Проволока латунная. Технические условия

ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия

ГОСТ 2060-90 Прутки латунные. Технические условия

ГОСТ 2208-91 Ленты латунные общего назначения. Технические условия

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 5221-77 Проволока из оловянно-цинковой бронзы. Технические условия

files.stroyinf.ru

Гост арматура санитарно техническая водоразборная



Настоящий стандарт распространяется на водоразборную арматуру: смесители, краны и лабораторную арматуру: ниппели, панели и др. (далее — арматуру) для холодной и горячей воды при рабочем давлении от 0,05 до 1,0 МПа и температуре до 75 °С, предназначенную для санитарно-технических приборов и водоподогревателей открытого типа, устанавливаемых в зданиях различного назначения.

Стандарт не распространяется на арматуру, предназначенную для морской и минеральной воды и для работы в агрессивной среде, а также на наполнительные клапаны к смывным бачкам и на смывные краны.

В настоящем стандарте использованы ссылки наследующие стандарты.

ГОСТ 9.014-78 ЕСЗКС. Временная, противокоррозионная защита изделий. Общие требования

ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 380-88 Сталь углеродная обыкновенного качества. Марки

ГОСТ 494-90 Трубы латунные. Технические условия

ГОСТ 613-79 Бронзы оловянные литейные. Марки

ГОСТ 614-73 Бронзы оловянные в чушках. Технические условия

ГОСТ 617-90 Трубы медные. Технические условия

ГОСТ 931-90 Листы и полосы латунные. Технические условия

ГОСТ 1020-77 Латуни литейные в чушках. Технические условия

ГОСТ 1066-90 Проволока латунная. Технические условия

ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия

ГОСТ 2060-90 Прутки латунные. Технические условия

ГОСТ 2208-91 Ленты латунные общего назначения. Технические условия

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 5221-77 Проволока из оловянно-цинковой бронзы. Технические условия

ГОСТ 5222-72 Проволока из кремнемарганцовой бронзы. Технические условия

ГОСТ 5362-78 Полосы латунные. Технически

vsjaarmatura.ru

Гост 19681 94 арматура санитарно техническая водоразборная

Добавил: Александр Кулагин

Дата: [04.10.2013]

АРМАТУРА САНИТАРНО-ТЕХНИЧЕСКАЯ ВОДОРАЗБОРНАЯ

Общие технические условия

Sanitary technical water mixing and distributing accessories.

ОКП 49 5000 ОКС 91.140.70

1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИ сантехники)

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной Научно-технической Комиссией по стандартизации и техническому нормированию в строительстве Протокол от 17 ноября 1994 г.

За принятие проголосовали:

Наименование органа государственного управления строительством

Госупрархитектуры Республики Армения

Поделись ссылкой - это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Одноклассники

Минстройархитектуры Республики Беларусь

Минстрой Республики Казахстан

Госстрой Кыргызской Республики

Госстрой Республики Таджикистан

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 1995 г. № 18/92 от 09.10.95

4 ВЗАМЕН ГОСТ 19681-83, ГОСТ 4.216-81

1. Область применения

Настоящий стандарт распространяется на водоразборную арматуру: смесители, краны и лабораторную арматуру: ниппели, панели и др. (далее — арматуру) для холодной и горячей воды при рабочем давлении от 0,05 до 1,0 МПа и температуре до 75°С, предназначенную для санитарно-технических приборов и водоподогревателей открытого типа, устанавливаемых в зданиях различного назначения.

Стандарт не распространяется на арматуру, предназначенную для морской и минеральной воды и для работы в агрессивной среде, а также на наполнительные клапаны к смывным бачкам и на смывные краны.

Обязательные требования изложены в 4.3-4.5, 5.2.1-5.2.10, 5.2.12-5.2.16, 5.2.19, 5.2.23, 5.2.27, 5.3.1.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты.

ГОСТ 9.014-78 ЕСЗКС. Временная, противокоррозионная защита изделий. Общие требования

ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 ЕСЗКС. Покрытия

vsjaarmatura.ru

Ассортимент и свойства санитарно-технических изделий и установочной арматуры


Ассортимент и свойства санитарно-технических изделий и установочной арматуры

Категория:

Промышленные материалы



Ассортимент и свойства санитарно-технических изделий и установочной арматуры

Изделия для оборудования ванных комнат. К изделиям для оборудования ванных комнат относятся: ванны, умывальники, кронштейны, встроенные детали, аппараты для нагревания воды и арматура.

Ванны представляют собой керамические, чугунные и пластмассовые сосуды большой емкости (100—250 л) продолговатой формы. Они применяются для оборудования ванных комнат в жилых и лечебных помещениях. В комплекте с ними выпускают переливы, выпуски с пробкой и цепочкой, сифоны, ножки и другие детали.

Эти ванны имеют приятный внешний вид и высокие санитарно-гигиенические свойства, легко содержатся в чистоте, но слабо сопротивляются ударам.

Ванны металлические изготовляют из серого чугуна методом литья, внутри покрывают белой эмалью, а снаружи — водоустойчивой краской. Эмалью покрывается и наружная поверхность бортов. По форме бортов ванны бывают прямобортные и круглобортные (рис. 1). По длине (мм) прямобортные выпускаются трех размеров: 1550, 1700, 1800 (допускается выпуск и 1900), кругло-бортные—двух размеров: 1510 и 1660. Ширина ванн 750 мм и высота без ножек 460 мм. Длину и ширину ванны определяют вместе с бортом. Ванны должны иметь равномерное и плотное покрытие эмалью, без пор, наплывов, трещин и отскоков. Эмаль должна прочно удерживаться на поверхности, быть термически стойкой и глянцевой. Масса металлических ванн 140 кг. По наличию дефектов и отклонений от размеров они делятся на 1, 2 и 3-й сорта.

Рис. 1. Ванны и детали к ним: а —ванны: 1 — круглобортная; 2 — прямобортная; б — детали: 3 — перелив; 4 — выпуск; 5 — сифон

Ванны пластмассовые изготовляются из термореактивных пластических масс и волокнистой основы методом эластичного пуансона. Они являются более легкими (7—10 кг).

Умывальники представляют собой чашу с бортами, внизу которой имеется отверстие для стока воды. Изготовляют их методом литья в гипсовые формы или пластическим прессованием. На бортах или панели имеются отверстия для кранов, смесителей и углубления для мыла. По форме умывальники делятся на прямоугольные, полукруглые и угловые (рис. 2). Угловые могут быть со спинкой и без нее, с утолщенными бортами, без перелива и с внутренним переливом. По размерам умывальники выпускают четырех величин (мм):

В комплекте с умывальниками поставляют туалетные краны, смесители, сифоны и кронштейны для крепления умывальников к стене.

Кронштейны представляют собой угольники с окрашенной или эмалированной поверхностью. Изготовляют их из стали и чугуна отливкой. Поверхность их должна быть ровной, гладкой, без раковин, наплывов и заусенцев. По величине выноса кронштейны делятся на три типа: А-42, А-35 и Б при высоте 250 мм. Кронштейны применяются для установки и крепления к стене умывальников, раковин, моек и смывных бачков. Крепятся они с помощью шурупов.

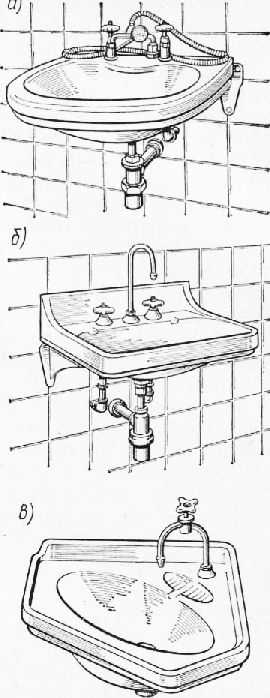

Рис. 2. Умывальники: а — полукруглый; б — со спинкой; в — угловой

Встроенные изделия — это изделия небольшого размера, применяемые в ванных комнатах, кухнях и других помещениях при облицовке поверхностей глазурованными облицовочными плитками. К ним относятся мыльницы, полочки, подставки для стаканов и зубных щеток, крючки для платья, вешалки для полотен-цев, бра и др. Изготовляют их методом литья из фаянсовой массы и покрывают глазурью. Водопоглощение их около 14%. Эти изделия могут быть изготовлены из пластических масс. По размерам (мм) они должны соответствовать облицовочным плиткам: 150Х X 150, 150X75, 150X300 и т. д.

Водонагреватели применяются для снабжения ванных комнат и кухонь горячей водой (при отсутствии централизованного снабжения) при наличии водопровода и канализации. Для этих целей используют водогрейные колонки и автоматические водонагреватели.

Колонки водогрейные бывают емкостные, вмещающие от 80 до 120 л воды, и проточные, которые нагревают до установленной температуры 3—12 л/мин. По виду топлива они делятся на газовые, электрические и колонки для твердого топлива (рис. 3).

Рис. 3. Колонка водогрейная для твердого топлива: а — общий вид; б — разрез; 1 — резервуар для воды; 2— шибер; 3 — дымоотвод; 4 — душевая сетка; 5 — душевая трубка; 6 — циркуляционная труба; 7 — жаровая труба; 8 — смесительный кран; 9 — топливник; 10 — топочная дверка

Колонки с газовым обогревом можно использовать в газифицированных домах. Колонки для твердого топлива являются емкостными и состоят из следующих основных частей: бака для воды, изготовленного из листовой стали, топки, крана-смесителя и душевой арматуры. Бак снаружи покрывается эмалью или окрашивается краской, внутренняя поверхность оцинковывается или эмалируется. Колонки с газовым обогревом проточные, более сложные по устройству и состоят из кожуха с тягой, радиатора со змеевиком, газовой горелки, распределительного крана и блок-крана, прерывающего подачу газа при отсутствии воды в радиаторе. Кожух и тяга покрываются силикатной эмалью. Краны и душевую арматуру для защиты от коррозии и придания приятного внешнего вида покрывают никелем.

Водонагреватель газовый автоматический (АГВ-80 и АГВ-120) является емкостным и состоит из резервуара, кожуха, газовой горелки с запальником и краном для газа, холодной и горячей воды. Водонагреватель АГВ-80 обеспечивает нагрев 60 л воды в час до 75°С, АГВ-120 — соответственно 100 л в час. Благодаря наличию автоматического устройства для регулирования температуры и подачи воды он безопасен в работе. Водонагреватель используется и для подачи воды для комнатного отопления на расстояние 10— 15 м.

Арматура. Для оборудования ванных комнат, а также кухонь с целью удобства пользования применяются различные изделия, которые называют арматурой. К ним относятся задвижки, ручки, стаканы, вентили, душевые трубки с сеткой, краны и др. Изготовляются они из чугуна, стали, алюминия, бронзы и других” цветных металлов и сплавов с использованием фарфора и пластических масс для отдельных деталей (звездочек, ручек, стаканов и др.). Для придания приятного внешнего вида, а также для защиты от коррозии многие из них покрывают никелем, хромом или окрашивают водостойкой краской. Наиболее распространенными из арматуры являются краны.

‘ Краны используются для выпуска, регулирования и перекрытия потока воды или газа. По принципу действия они бывают пробковые и вентильные, по принципу присоединения — муфтовые и фланцевые. Первые присоединяются с помощью муфт, вторые — фланцев. Более распространены муфтовые краны. Пробковые краны состоят из корпуса с гнездом, в которое вставляется пробка. В пробке имеется сквозное отверстие, с помощью которого при ее повороте регулируется подача воды. Корпус крана изготовляется из чугуна, латуни и бронзы. Пробка удерживается и прижимается к корпусу с помощью сальника или натяжной гайки. Сальниковые краны обеспечивают большую герметичность и применяются для сети, работающей под большим давлением. Вентильные краны отличаются от пробковых тем, что запорным элементом является не пробка, а золотник.

По назначению краны бывают водоразборные, туалетные и смесительные. Туалетные краны от водоразборных отличаются более приятным внешним видом и качественной отделкой. Туалетные краны бывают с нижней подачей воды с поворотом или без поворота.

Смесительные краны более разнообразны по устройству, отделке и комплектности. Изготовляют их из сплавов меди, алюминия, цинка и покрывают никелем или хромом. Смесительные краны имеют два крана и один выпуск (слив) и прменяются для смешивания и выпуска холодной и горячей воды. Эти краны бывают с верхней и нижней камерами для смешивания, с нижним и верхним сливами.

По виду душевого устройства краны бывают со стационарной душевой трубкой и сеткой, с сеткой на гибком шланге и комбинированные (стационарная душевая трубка с сеткой и сетка на гибком шланге). Гибкий шланг представляет собой резиновую трубку, покрытую с поверхности металлическим панцырем. Длина шланга 1500 мм.

Крепятся краны к водопроводной сети с помощью штуцера и накидной гайки. Краны должны иметь гладкую и ровную поверхность без царапин, вмятин и заусенцев. Покрытия никелем или хромом должны быть ровными по толщине, без наплывов, пузырей, отскоков и шелушения. Ход кранов должен быть плавным без заедания и перекосов. В закрытом и открытом положении не должно быть подтеков и просачивания воды.

Изделия для оборудования кухонь. Для оборудования кухонь применяются раковины и мойки для мытья посуды и фруктов и слива грязной воды, плиты газовые или электрические.

Раковины представляют собой глубокую чашу со штуцером для стока воды и спинкой, которая может быть отъемной и неотъемной (цельнолитой). Изготовляются раковины из стали и чугуна. Стальные раковины, как правило, имеют отъемные спинки, а чугунные — цельноотлитые и реже отъемные. Внутреннюю поверхность чаши и лицевую часть спинки покрывают белой эмалью. Эмаль должна быть прочной, ровно покрывать всю поверхность, без трещин, наплывов, вздутий, отскоков и быть термостойкой. Наружная сторона чаши и внутренняя сторона спинки окрашиваются водоустойчивой масляной или эмалевой краской (черной или цветной). По форме чаши раковины бывают прямоугольными и полукруглыми. Прямоугольные раковины выпускаются длиной 500—600 мм и шириной 400 мм. По наличию дефектов отливки, штамповки и отделки они делятся на три сорта: 1, 2 и 3-й.

Мойки (рис. 4) применяют для мытья кухонной и столовой посуды, фруктов. Они имеют (по сравнению с раковинами) более глубокую чашу со спинкой с выпускным отверстием в дне с пробкой. Внутренняя сторона чаши покрывается эмалью, наружная краской. Спинка, так же как и у раковин, может быть отъемной и цельноотлитой. Изготовляются мойки из стали и чугуна; на одно или два отделения с перегородкой между ними. Мойки на одно отделение имеют размеры (мм): длина 750, ширина 455, глубина чаши 147 и высота спинки 170, а на два отделения соответственно: 800—1000, 460—600, 171 — 196 и 250. Мойки на два отделения выпускаются двух моделей: большой и малой. По размерам они должны компоноваться с другими предметами кухонной мебели. В спинках моек имеются отверстия для кранов. Устанавливают мойки на кронштейнах или на двустворчатых шкафчиках, покрытых белой эмалью. В зависимости от наличия дефектов, мойки делятся на 1, 2 и 3-й сорта. Изготовляют их из пластических масс, которые имеют более высокую стойкость к коррозии, не дают шума, о них не бьется посуда.

Рис. 4. Мойки: а — одинарная со шкафом; б — на два отделения со шкафом; в — на два отделения без шкафа

Газовые плиты применяются для приготовления пищи как при централизованном снабжении газом от сети, так и при баллонном газоснабжении.

Газовые плиты выпускаются с различным числом горелок (конфорок) — от одной до четырех. С одной горелкой выпускаются туристические плиты с встроенным газовым баллоном. Плиты с двумя горелками бывают напольными и настольными. Напольные двухконфорочные плиты имеют духовой шкаф, настольные его не имеют. Плиты четырех- и трехконфорочные выпускают только напольными с одним духовым шкафом. Плиты напольные изготовляют с питанием газом от сети или от баллонов. Высота их от пола до уровня стола должна быть 850 мм, а ширина с боковыми полками не более 900 мм, без полок 520 мм, глубина духового шкафа 325—490 мм. Расстояние между центрами двух соседних горелок должно быть не менее 235 мм; коэффициент полезного действия горелок не менее 55%; температура наружных поверхностей при пользовании плитами не должна быть б’олее 120°С, а ручек — не более 60°С.

Под газовыми горелками расположен свободно вынимаемый противень. Для установки кастрюль и другой посуды во время приготовления пищи над горелками имеется специальная чугунная решетка. Наружные поверхности плит и противень покрывают белой эмалью с коэффициентом диффузного отражения не ниже60%. Объем духового шкафа должен нагреваться до 285°С в течение 25 мин. Для контроля за температурой в духовом шкафу на передней панели встроен термометр. На передней панели имеются и ручки, позволяющие регулировать подачу газа на горелки и в духовой шкаф. При зажигании горелок пламя без желтых языков должно быстро распространяться по всей поверхности. Наличие желтых языков указывает на недостаток воздуха. Чтобы устранить это, устанавливают специальные прокладки для регулирования подачи воздуха.

В зависимости от вида, качества горелок и газоснабжения плиты подразделяются на соответствующие марки: ПГ4/1, ПГЗ/1, ПГ2/1, ПГ2Н, ПГ1БТ.

Буквы обозначают вид изделия, например ПГ — плита газовая, Н — плита настольная, БТ — плита с встроенным баллоном, туристическая. Цифры в числителе указывают на число горелок, а в знаменателе — наличие духового шкафа. Так, например, ПГ4/1 — плита газовая четырехконфорочная с одним духовым шкафом или ПГ2Н — плита газовая двухконфорочная, настольная.

При отсутствии централизованного газоснабжения от сети пользуются газовыми баллонами емкостью 1—50 л, в которые газ нагнетается под давлением до 40 атм. Баллоны имеют соответствующие вентили. В комплекте с баллонами выпускают редукторы для регулирования давления газа при пользовании плитой.

Изделия для оборудования туалетных комнат. Для оборудования туалетных комнат и санитарных узлов применяются унитазы, бачки смывные, сиденья и др.

Унитазы выпускают фаянсовые или полуфарфоровые, покрытые глазурью. Они бывают двух видов — тарельчатые и воронкообразные. Тарельчатые унитазы выпускаются двух типов: для соединения с высоко- и низкорасположенными смывными бачками и для непосредственного соединения со смывными бачками. По размерам делятся на большие и малые (детские).

Размеры больших унитазов (мм): длина 500—700, ширина 350 — 380 и высота 373—400. В комплекте с унитазами поставляют сиденья, смывные бачки, резиновые манжеты для соединения со смывной трубкой, промывные краны и др.

Сиденья для унитазов изготовляют деревянные или из пластических масс (с крышками). Сиденья из пластических масс в отличие от деревянных имеют гладкую поверхность, приятный внешний вид, водостойкие и легко моются.

Бачки смывные представляют собой резервуар для накапливания воды, необходимой для промывки унитазов. Бачки бывают чугунные, фаянсовые и полуфарфоровые. Более удобны в гигиеническом отношении и стойки к коррозии бачки керамические. По месту расположения и соединения с унитазами бачки бывают трех видов: высокорасполагаемые, низкорасполагаемые и непосредственно соединяемые с унитазом. Емкость бачков 6—10 л. Высоко-располагаемые бачки помещаются от пола на высоте 1,8 м и со—единяются с унитазом через сливную трубку. В жилых домах применяются керамические бачки двух последних видов. Недостатком их является хрупкость и плохое сопротивление ударам. Для наполнения водой и спуска ее внутри бачка имеется специальное устройство. Спуск воды производится вручную путем нажатия на кнопку или на рычаг.

Приборы для отопления помещений. Для отопления помещений применяются котлы отопительные, радиаторы и печи чугунные. Котлы отопительные служат для нагревания воды, необходимой для отопления отдельных помещений жилых домов или квартир при наличии оборудованной для этого системы. Изготовляют их из чугуна с топками для твердого (уголь, торф, дрова) и газообразного топлива. Наиболее распространенными из них являются так называемые секционные котлы. Выпускают котлы двух моделей — малой и большой.

Котлы малой модели выпускаются с поверхностью нагрева 0,54—0,99 м2. За поверхность нагрева принимается поверхность, облучаемая пламенем и омываемая дымовыми газами, идущими из топки. Этот котел может обеспечить отопление квартиры площадью 40—60 м2. Состоит он из ряда секций, соединенных между собой. При увеличении числа секций поверхность нагрева возрастает. Котел малой модели выпускается на 2—5 секций длиной 280—490 мм, шириной 350 мм и высотой 815 мм. Масса котла 124—173 кг; производительность в час от 5000 до 10 000 ккал. Этот котел не требует специального помещения и может быть присоединен к кухонной плите.

Котел большой модели выпускается на 2—10 секций с общей поверхностью нагрева 1,18—3,74 м2, высотой 1940 мм, шириной 460 мм и длиной 320—960 мм. Производительность котла 10—42 тыс. ккал/ч. Применяется он для отопления небольших одно- и двухэтажных домов или отдельных квартир большой площади. Котел может работать на угле без обслуживания в течение 8—10 ч, а в случае использования торфа и дров загрузка должна производиться через каждые час-полтора. Котлы с поверхностью нагрева до 1,8 м2 могут устанавливаться в любом удобном месте, а свыше — только в специальном помещении.

Радиаторы представляют собой отдельные пустотелые секции, соединенные между собой в блок. По внутренним каналам секций циркулирует теплоноситель (вода, пар). Радиатор, собранный из отдельных секций, имеет с одной стороны входное и выходное отверстия: нижнее — для входа горячего Теплоносителя из отопительной системы или от котла и верхнее — для возврата теплоносителя в систему после отдачи теплоты в окружающую среду. Коэффициент теплоотдачи зависит от площади внешней поверхности радиатора, которая должна быть как можно большей. По количеству вертикальных каналов радиаторы бывают одно-, двух- и многоканальными. По расстоянию между центрами ниппельных отверстий (мм) радиаторы делятся на высокие — 1000, средние — 500 и низкие — 300. Высокие радиаторы собираюся из шести секций, а низкие и средние — до 12. Радиаторы по массе, емкости и поверхности нагрева подразделяются на следующие типы: Н-136, Н-150, М-140 и т. д. Цифры обозначают глубину радиатора в миллиметрах. Устанавливают радиаторы под подоконниками на кронштейнах.

Для отопления помещений используются и чугунные печи, работающие на твердом топливе. По форме они могут быть прямоугольными, круглыми.

Трубы и соединительные детали к ним применяются для устройства водопроводных, отопительных и канализационных коммуникаций, подсоединения к ним оборудования ванных и туалетных комнат и кухонь, а также для устройства мусоропроводов.

Трубы используются для подачи и распределения воды, газа и отвода сточных вод. Трубы водопроводных, отопительных и газовых сетей в процессе эксплуатации испытывают высокое давление и подвергаются воздействию агрессивных сред. Поэтому они должны обладать высокой прочностью, термической стойкостью, морозостойкостью и прежде всего быть устойчивыми к коррозии. Для повышения стойкости к коррозии грубы покрывают асфальтовым лаком, цинком, смолами или пленками.

Трубы должны обладать большой пропускной способностью, иметь гладкую внутреннюю поверхность — без трещин, вмятин, пузырей и других дефектов, которые влияют на установление сортности. В комплекте с трубами выпускают соединительные детали, которые по форме, размеру и материалу должны соответствовать трубам. Изготовляют трубы стальными, чугунными, асбестоцемент-ными, стекловолокнистыми и пластмассовыми. Асбестоцементные, стекловолокнистые и пластмассовые трубы и детали к ним по сравнению с металлическими являются более стойкими к коррозии, легкими и мало теплопроводными. Пластмассовые трубы при замерзании в них жидкостей не разрушаются.

Из стальных труб для сантехнических работ наибольшее применение имеют цельнотянутые (черные и оцинкованные) как обыкновенные, так и усиленные.

Обыкновенные трубы применяются при давлении в сети до 10 атм, а усиленные — до 16 атм; внутренний диаметр этих труб 10—80 мм, толщина стенок 2,25—5,5 мм. Размеры труб обозначают по внутреннему диаметру в дюймах (1 дюйм = 25,4 мм), они бывают от У4 до 6 дюймов. Обыкновенные трубы применяются для устройства водопроводных, газовых и отопительных коммуникаций в жилых и других помещениях.

Трубы чугунные, которые изготовляются из серого чугуна методом литья, применяются для устройства водопроводных и канализационных сетей. Для последних применяются чаще. По форме чугунные трубы делятся на раструбные и фланцевые.

Раструбные трубы на одном из концов имеют воронкообразный раструб, куда входит конец другой трубы при соединении их меж-ду собой. Раструб при этом должен быть направлен навстречу потоку воды.

Водопроводные раструбные трубы применяются для устройства сети с рабочим давлением 10—16 атм. Они бывают длиной 2—5 м, толщиной стенок 7,5—18 мм и внутренним диаметром 50—600 мм.

Канализационные раструбные трубы применяются для устройства водосточных сетей с рабочим давлением до 2 атм. Они имеют длину 2 м, толщину стенок 5—6 мм и внутренний диаметр 50— 150 мм. Фланцевые трубы имеют длину 2—3 м, толщину стенок 7,5—12,5 мм и внутренний диаметр 50—300 мм. Для предохранения от коррозии чугунные трубы покрывают асфальтовым лаком. По сравнению со стальными они более стойки к коррозии, но более хрупкие и тяжелые.

Трубы стекловолокнистые получают методом навивания из стекловолокна и полиэфирной смолы. Они обладают высокой прочностью, теплостойкостью и хорошо обрабатываются на обычных металлообрабатывающих станках. Эти трубы способны выдерживать температуру до 150 °С, обладают высокими диэлектрическими свойствами и малой теплопроводностью.

Трубы поливинилхлоридные получают методом выдавливания и непрерывной экструзии из поливинилхлоридной смолы с добавками. Они выпускаются на рабочее, давление 2,5—6 атм с толщиной стенок 2—8 мм, наружным диаметром 10—166 мм и длиной 1,5—3 м. Эти трубы имеют малую массу одного погонного метра 0,07—5,6 кг, высокую стойкость к коррозии и достаточную теплостойкость. Они применяются для водопроводов, канализации, вентиляции, а также для газо- и нефтепроводов и т. д. Благодаря низкой теплопроводности (в 400 раз меньше стальных) на наружной поверхности труб не образуется конденсат, что важно для жилых помещений. Соединяются они в систему сваркой или с помощью специальных разъемных деталей (фланцы, гайки и т. д.).

Трубы полиэтиленовые получают, так же как и поливинилхлоридные’, методом непрерывной экструзии; длина их до 300 м, диаметр 13—150 мм; рабочее давление до 12 атм. По сравнению с другими трубами они более легкие, морозо- и химически стойкие. Полиэтиленовые трубы в девять раз легче стальных и на 40% легче поливинилхлоридных. При температурах до —30°С они не теряют эластичности. При замерзании в них воды они растягиваются, но не разрушаются, а при оттаивании восстанавливают свой размер.

Для их соединения могут быть использованы металлические соединительные. детали.

Соединительные детали применяются для соединения стальных труб между собой при устройстве коммуникаций, ответвлений от основной линии, перехода от труб с большим диаметром к меньшим и т. д. Изготовляются они из стали и из ковкого чугуна и должны иметь определенную форму, размеры и нарезку, соответствующие размерам и нарезке на трубах.

К соединительным деталям (рис. 20) относятся муфты, угольники, тройники, кресты, отводы, ниппели, гайки и т. п.

Муфты изготовляют прямые и переходные. Они служат для соединения двух труб одинакового или разного диаметров. В первом случае они называются прямыми, во втором — переходными. Размеры муфт (в дюймах): прямых lU—3, переходных от (’/г—3/в) до 3.

Угольники бывают прямые и переходные. Размеры угольников (в дюймах): прямых ‘Д—3, переходных (3/4—V2) — (V2—1)- Применяются они для поворота сети труб под прямым углом.

Рис. 5. Соединительные детали: а — угольник прямой; б — тройник прямой; в — крест; г — муфта прямая; д — ниппель; е — отвод; ж — гайка

Тройники различают также прямые и переходные.

Кресты изготовляют только прямые (’/г—3 дюймов). Служат они для одновременного устройства ответвлений от коммуникации под прямыми углами.

Отводы выпускаются размером ‘Д—3 дюйма, применяются для устройства одного ответвления от общей сети.

Ниппели (‘Д—3 дюйма) служат для внутреннего соединения одной трубы с другой.

Печные приборы. Печные приборы применяются для оборудования комнатных отопительных печей из кирпича. К ним относятся дверки, полудверки, вьюшки, задвижки, колосники, колосниковые решетки, духовки и др.

Изготовляют их литьем из серого чугуна и реже из стали.

Печные приборы должны быть изготовлены в соответствии с требованиями стандартов и технических условий, не должны иметь трещин, раковин на наружной поверхности, закрепляющиеся части должны быть прочно соединены, иметь плавный ход, плотно прилегать к рамкам и закрываться без усилий.

Печные приборы в зависимости от размеров, массы и конструктивных особенностей делятся по номерам.

Дверки и полудверки бывают обыкновенные и герметические. Герметические дверки изготовляют литьем из чугуна; они более массивные и безопасные; плотное прилегание дверки к раме обеспечивается винтом. Обыкновенные дверки могут быть как чугунными, так и стальными. Дверки устанавливают в местах загрузки топлива и делят на пять номеров: 1, 2, 3, 4, 5-й. Полудверка отличается от дверки меньшей высотой и делится на три номера: 1, 2, 3-й.

Вьюшки и задвижки применяют для закрывания и открывания дымоходов. Вьюшки состоят из рамки, блинка и крышки. Блинок должен входить в отверстие рамки. Вьюшки выпускаются трех номеров. Задвижка состоит из рамки и движка, который двигается по пазам рамки и плотно перекрывает дымоход.

Плиты бывают с конфорками и без конфорок. Количество конфорок может быть от 1 до 3. Изготовляются плиты цельными и составными. Колосники и решетки устанавливаются в поддувалах для обеспечения доступа воздуха, необходимого для горения топлива; изготовляют их только из чугуна.

Маркировка, упаковка, транспортирование и хранение санитарно-технических изделий и установочной арматуры

Санитарно-технические изделия в зависимости от вида, размера и особенностей маркируют — ставят штамп, наклеивают этикетки, прикрепляют бирки, оттискивают товарный знак при формовании (на керамические изделия) или отливке (изделия из чугуна).

При маркировке указывают наименование изделия, завода-изготовителя, размер, сорт, марку, номер ГОСТа, дату изготовления. При маркировке приборов для отопления помещения и нагревания воды указывают такие сведения, как производительность, температура, поверхность нагрева и т. д. На асбестоцементные безнапорные канализационные трубы с наружной стороны ставят слово «Безнапорная».

Маркируют каждое изделие или упакованное место. Санитарно-технические изделия и арматуру, как правило, упаковывают в деревянные ящики или решетки с упорами. Водогрейные колонки и душевую арматуру предварительно обертывают бумагой. Фаянсовые и другие керамические изделия укладывают в ящики, затем перекладывают соломой или стружкой.

Металлические трубы диаметром до 2 дюймов связывают в пачки массой не более 80 кг, а соединительные детали к ним — по 10—12 шт. и укладывают в ящики или решетки. Мелкие изделия (краны, смесители и др.) сначала по 10—25 шт. упаковывают в картонные коробки, а затем в деревянные ящики.

Печные приборы, за исключением герметических дверок и плит, связывают проволокой в связки массой не более 40 кг.

Асбестоцементные и металлические трубы крупного размера не упаковывают. Полиэтиленовые трубы свертывают в бунты и перевязывают в двух-трех местах. Стеклянные трубы, так же как и полиэтиленовые, упаковывают в бунты по 4—6 шт. и более. Между трубами прокладывают по концам веревочные петли, а бунты в целом перевязывают по краям верезкой.

Перевозить санитарно-технические изделия и арматуру необходимо на закрытом транспорте или в контейнерах, предохраняя от ударов, порчи, загрязнения и увлажнения.

Хранить санитарно-технические изделия следует в закрытых, сухих и проветриваемых помещениях, не допуская воздействия на них влаги и загрязнений. Металлические изделия нельзя хранить в помещении с резкими колебаниями температуры и влажности, так как при этом может произойти отпотевание, в результате чего ускоряется коррозия. Для предохранения от коррозии металлические изделия необходимо смазывать нейтральным маслом, вазелином или консистентными смазками, которые могут быть легко удалены.

При хранении санитарно-технические изделия надо располагать на стеллажах, полках или подтоварниках по видам, размерам, сортам и маркам. Громоздкие и тяжелые изделия расставляют на полу или на нижних полках, а более мелкие и легкие — на верхних.

Изделия из пластических масс при хранении следует удалять от источников огня.

Реклама:

Читать далее:
Лесные материалы

Статьи по теме:

pereosnastka.ru

санитарно-техническая арматура — с английского на русский

См. также в других словарях:

  • ГОСТ 27679-88: Защита от шума в строительстве. Санитарно-техническая арматура. Метод лабораторных измерений шума — Терминология ГОСТ 27679 88: Защита от шума в строительстве. Санитарно техническая арматура. Метод лабораторных измерений шума оригинал документа: 3. Оценка результатов Уровень звука санитарно технического оборудования и арматуры (LIN), дБА, в… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 23289-94: Арматура санитарно-техническая водосливная. Технические условия — Терминология ГОСТ 23289 94: Арматура санитарно техническая водосливная. Технические условия оригинал документа: Выпуск узел водосливной арматуры, предназначенный для приема сточной воды из санитарно технического прибора. Определения термина из… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 19681-94: Арматура санитарно-техническая водоразборная. Общие технические условия — Терминология ГОСТ 19681 94: Арматура санитарно техническая водоразборная. Общие технические условия оригинал документа: 3.5 аэратор: Насадок на изливе, образующий аэрированную (водо воздушную) струю. Определения термина из разных документов:… …   Словарь-справочник терминов нормативно-технической документации

  • Поправка — 33. Поправка По ГОСТ 16263 70 Источник: ГОСТ 21535 76: Системы радионавигационные дальномерные и разностно дальномерные. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

  • условия — (см. раздел 1) d) Может ли машина представлять опасности при создании или потреблении определенных материалов? Нет Источник: ГОСТ Р МЭК 60204 1 2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования …   Словарь-справочник терминов нормативно-технической документации

  • оценка — 3.9 оценка (evaluation): Систематическое определение степени соответствия объекта установленным критериям. Источник: ГОСТ Р ИСО/МЭК 12207 99: Информационная технология. Процессы жизненного цикла программных средств …   Словарь-справочник терминов нормативно-технической документации

  • Условия измерений — 1. Условия измерений 1.1. Измеряемые величины уровень звука арматуры, дБА, при данных гидравлических условиях в жилом помещении; уровень звука источника ЭГШ в защищаемом помещении, дБА, при давлении 0,3 МПа; давление воды; время реверберации… …   Словарь-справочник терминов нормативно-технической документации

  • Оценка результатов — 3. Оценка результатов Уровень звука санитарно технического оборудования и арматуры (LIN), дБА, в защищаемом от шума помещении при работе арматуры и оборудования вычисляют по формуле LIN = 10lg(100,1Lap +… …   Словарь-справочник терминов нормативно-технической документации

  • 27679 — ГОСТ 27679{ 88} Защита от шума в строительстве. Санитарно техническая арматура. Метод лабораторных измерений шума. ОКС: 91.120.20 КГС: Ж25 Освещение. Акустика Действие: С 01.07.88 Текст документа: ГОСТ 27679 «Защита от шума в строительстве.… …   Справочник ГОСТов

  • Поправка на давление воды — 6. Поправка на давление воды Для определения поправки на давление воды Кр, дБА, уровень звука измерительной системы измеряют в измерительном помещении при разных давлениях в диапазоне от 0,05 до 0,5 МПа (черт. 3). Поправку (Кр) к уровню звука… …   Словарь-справочник терминов нормативно-технической документации

  • Поправка на способ присоединения ЭГШ — 7. Поправка на способ присоединения ЭГШ Поправку на способ присоединения ЭГШ Кs, дБА, определяют следующим образом: при давлении воды 0,3 МПа в лабораторных условиях измеряют уровень шума измерительной системы, собранной в соответствии с черт. 3 …   Словарь-справочник терминов нормативно-технической документации

translate.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
