Линейная арматура для СИП

Линейная арматура для СИП (изделия для ЛЭП).
Линейная арматура для распределительных сетей напряжением 0,4 и 6-20 кВ.
Линейная арматура используется для установки СИП-1, СИП-2 и СИП-4.
ГОСТ 31946-2012, разработанный для самонесущих изолированных и защищенных проводов, определяет основные типы и конструктивное исполнение СИП для сооружения воздушных линий электропередачи (ЛЭП).
В зависимости от напряжения распределительных сетей, линейная арматура делится на две группы:
– линейная арматура для подвески СИП на ВЛИ 0,4 кВ;
– линейная арматура для подвески СИП НА ВЛЗ 6-20 кВ.
ВЛИ – это ВЛ (воздушная линия) электропередачи напряжением до 1 кВ (как правило, 0,4 кВ), выполненная изолированными самонесущими проводами СИП.
ВЛЗ – это ВЛ (воздушная линия) электропередачи напряжением более 1 кВ (как правило, 6-20 кВ), выполненная проводами с защитной изолирующей оболочкой (защищенными проводами).

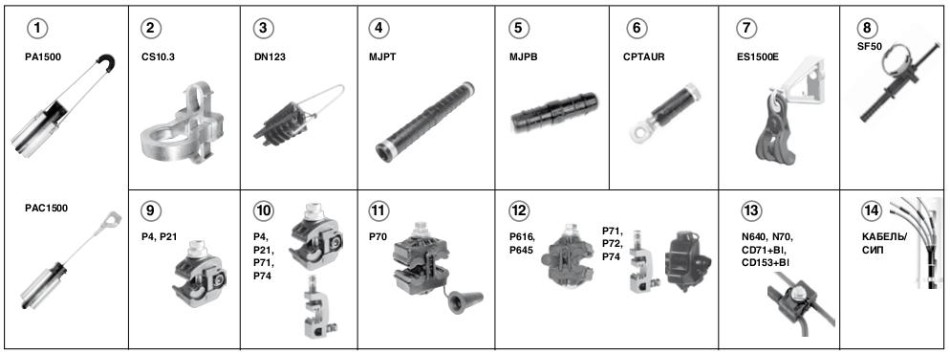

Ответвительные зажимы с одновременной затяжкой проводов магистрали и ответвления. Такие зажимы являются прокалывающими (электрический контакт обеспечивается за счет прокалывания жил изоляции проводов) и герметичными. Предназначены для выполнения ответвлений от магистральных СИП медными или алюминиевыми проводами. Не допускается применять прокалывающие ответвительные зажимы для соединения СИП в пролете.
С помощью прокалывающих ответвительных зажимов для СИП типов P4, P616R, P645, P70 можно без отключения магистрали подключить абонентский отвод к дому. В зажиме есть два гнезда, куда закладывается провод магистрали и провод отвода. Одним болтом, производится затягивание прокалывающих зажимов. Зажим прокалывает изоляцию и вступает в контакт с токоведущей жилой. Срывная головка затяжного болта обеспечивает надежное соединение. Такие зажимы предназначены для медных и алюминиевых изолированных жил.
Обратите внимание, вторичный монтаж зажимов таких типов не допускается.
Малогабаритный ответвительный зажим типа P4. Предназначен для уличного освещения и подключения проводов абонента. Используется для соединения жил магистрали (6–120 мм2) с проводами малых сечений (1,5–10 мм2).
Зажим ответвительный типа P 616R. Предназначен для уличного освещения и ответвления от магистрали проводов ввода в дом. Используется для соединения жил магистрали больших сечений (6–120 мм2) с жилами малых сечений (1,5-16 мм2).
Зажим ответвительный типа P645. Предназначен для соединения СИП магистрали сечением 35-150 мм2 с изолированными жилами ответвлений сечением 10-35 мм2. P645 может быть заменен зажимом с раздельной затяжкой болтов, например, Р71, Р72 или Р74.
Зажим ответвительный типа P70. Предназначен для соединения магистрали СИП сечением 35-150 мм2 с жилами ответвлений сечением 35-95 мм2. Может быть заменен зажимом с раздельной затяжкой болтов, например, Р151+BI.
Ответвительные зажимы с раздельной затяжкой проводов магистрали и ответвления.
Ответвительные герметичные зажимы с раздельной затяжкой проводов магистрали и ответвлений типа Р617, Р619, Р14. Предназначены для нескольких ответвлений из одной точки. Такие зажимы предназначены для медных и алюминиевых изолированных жил. Зажимы типов Р617 и Р14 не требуют снятия изоляции на проводах магистрали, только на ответвлении.
Ответвительные зажимы с раздельной затяжкой болтов позволяют многократно присоединять и отсоединять абонентские провода. Предназначены для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачистки на ответвлении. Срывная головка затяжного болта обеспечивает надежное соединение при прокалывании изоляции магистрального провода. Такие зажимы предназначены для медных и алюминиевых изолированных жил.
Ответвительные зажимы с раздельной затяжкой болтов типа Р21. Предназначен для соединения проводов ввода в дом сечением 10-25 мм2 с изолированными жилами ответвления 1,5-35 мм2 , а также для уличного освещения.
Ответвительные зажимы с раздельной затяжкой болтов типов P 71, P 72, P 74. Предназначены для соединения с заземляющим спуском нулевой жилы. Зажим типа Р72 предназначен для 2 ответвлений из одной точки, а зажим типа Р74 предназначен для 4 ответвлений из одной точки.
Ответвительные зажимы с раздельной затяжкой болтов типов P 151+BI, PI 153+BI, PR 240+BI. Предназначены не только для ответвления магистральных проводов СИП, но и для соединения СИП с кабелем.

Ответвительные зажимы с раздельной затяжкой болтов магистрального и ответвительного проводов типа CD. Предназначены для ответвления от неизолированной несущей нулевой жилы, а также для ответвления от магистрали ВЛН. Срывная головка затяжного болта обеспечивает надежное соединение при прокалывании изоляции магистрального провода. Такие зажимы предназначены для медных и алюминиевых изолированных жил. Позволяют многократно присоединять и отсоединять абонентские провода.

Плашечные зажимы типа CD 35, CD 150. Предназначены для соединения неизолированных алюминиевых или стальных проводов. Зажим типа CD 35 снабжен одним болтом, а зажим типа CD 150 снабжен двумя болтами.
Зажимы ответвительные типа N 616, N 640, N 70. Предназначены для ответвления СИП от ВЛН, а также для ответвления от неизолированной несущей нулевой жилы.
Зажим ответвительный типа PC 481. Предназначен для подключения измерителя напряжения, закороток и защитного заземления (устанавливаются в начале и в конце ВЛИ). Устанавливается на токопроводящих и нулевой жилах на весь срок службы линии. В комплекте со штатным устройством M6D и MaT обеспечивает надежное заземление.
Устройство для закорачивания M6D, M7D. Предназначены для наложения временного защитного заземления СИП, присоединяется к зажимам PC 481. Состоит из 6 или 7 штепсельных патронов байонетного типа.
Устройство заземления MaT. Предназначено для временного заземления. Состоит из штекера заземления, вставляемого в байонетный разъем устройства M6D, M7D и десятиметрового гибкого медного провода сечением 16 мм2 со струбциной, присоединяемой к заземляющему устройству.
Ограничитель перенапряжения нелинейный типа ОР 600 варисторного типа. Предназначен для ограничения коммутационных и грозовых перенапряжений в системах СИП до 1 кВ. Для однофазной ВЛ применяется один ограничитель, для трехфазной ВЛ – три ограничителя.

Соединительные зажимы типов MJPT, MJPB. Предназначены для соединения токопроводящих жил, а также несущей нулевой жилы в пролете. Зажимы обеспечивают необходимую механическую прочность и надежный электрический контакт.

Соединительный зажим типа MJPT. Предназначен для соединения несущей нулевой и токопроводящих жил на магистрали. Зажимы такого типа обеспечивают соединение двух изолированных и неизолированных жил методом опрессовки.
Обратите внимание, для соединения проводов системы СИП без отдельного несущего элемента (СИП-4) в пролете необходимо использовать соединительные зажимы типа MJPT N (где N – нулевая несущая жила). Не допускается применение соединительных зажимов типа MJPT, предназначенных для фазных жил.
Соединительный зажим типа MJPB. Предназначен для соединения СИП на ответвлениях. Соединяет две изолированные жилы из алюминия и меди путем опрессовки.
Изолированные наконечники алюминиевые наконечники с медной луженой клеммой типа CPTA R. Предназначены для соединения СИП с электрооборудованием. Предназначены для алюминиевых и медных шин. Соединение с СИП осуществляется прессованием с использованием шестигранных матриц.
Ограничитель мощности (ОМ). Предназначен для применения на ВЛИ в сетях с глухозаземлённой нейтралью напряжением 220 В переменного тока частотой 50 Гц на однофазных абонентских ответвлениях для предотвращения превышения установленной потребляемой мощности. Ограничитель представляет собой комплект оборудования, состоящий из держателя предохранителя типа PF, который устанавливается в разрыв фазного провода, и сменного предохранителя типа FG или GG, который помещается внутрь держателя предохранителя.

Держатели предохранителя типов PF-R и PF. Предназначены для применения в комплексе со съемными трубчатыми предохранителями, например, держатель типа PF-6R используется с предохранителями типа FG 102 – FG 116 длиной 30–40 мм и диаметром 8,5–14 мм.

Обратите внимание, в зависимости от типа держателя предохранителя монтаж провода может осуществляться различными способами. Например, в держатель предохранителя типа PF-35 осуществляется со снятием изоляции. В держатель предохранителя PF-35P – с проколом изоляции.
Съемные предохранители типов FG и GG.
Съемные трубчатые предохранители типа FG используется в комплексе с держателем предохранителя типа PF-6R. Предохранители типа FG 102 – FG 116 имеют допустимый ток нагрузки от 2А до 16А (определяется номиналом предохранителя), номинальное напряжение 400 В, длину 30–40 мм и диаметр 8,5–14 мм.
Съемные трубчатые предохранители типа GG может использоваться в комплексе с держателем предохранителя типа PF-35, PF-35P или PF-95. Предохранители типа GG 2 – GG 63 имеют допустимый ток нагрузки от 20А до 63А (определяется номиналом предохранителя), номинальное напряжение 600 В и размер 22х58 мм.


Оборудование и линейная арматура для СИП

Зажимы, кронштейны, комплекты крепления

Кронштейны абонентские предназначены для фиксации абонентских ответвлений на стенах, опорах и фасадах зданий.
Кронштейны болтовые предназначены для сквозной фиксации.
Крюки позволяют осуществлять промежуточные и анкерные крепления на опорах и фасадах зданий. Поверхность крюков и болтовых кронштейнов покрыта слоем цинка 80 мкм, что позволяет уверенно эксплуатировать их в течение 40 лет.



Гильзы, наконечники, колпачки

Гильзы изолированные ГИФ, ГИН и ГИА применяются для алюминиевых многопроволочных проводов. Определенному сечению провода соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.

Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на гильзе. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.



Скрепа, лента бандажная

Бандажная лента IEK предназначена для монтажа арматуры СИП на опорах электропередач, крепления дорожных знаков, указателей, монтажа подземных коммуникаций, оптоволоконных и других линий связи.
Применяется для наружных работ, связанных с влиянием атмосферных осадков, перепадов температур, механических и химических воздействий.
Производят ленту из высококачественной нержавеющей стали, благодаря этому ей не страшна коррозия металла, различные деформации и другие повреждения.

Скрепа используется для фиксации бандажной ленты при монтаже в качестве замка для монтажной ленты. Изготавливается из нержавеющей стали. Монтируется при помощи обычного молотка.



Инструмент для СИП

Инструмент для натяжения и резки бандажной ленты ИНСЛ-1 предназначен для резки и натяжения бандажной ленты на железобетонных, деревянных или металлических опорах. Ширина обрезаемой ленты до 20 мм, толщина до 1 мм. Инструмент снабжен рычагом для захвата и фиксации ленты и продольным лентопротяжным механизмом. Инструмент обработан антикоррозийным покрытием. Ручка ножа изготовлена из прочной стали, покрытой резиновой оболочкой, что уменьшает вероятность соскальзывания руки во время монтажа и облегчает процесс обрезки ленты.
